1 Instalación Y conexión del equipo
Laboratorio Instalación Y conexión del equipo Laboratorio

2 Ubicar cada dispositivo y los cables que vas a conectar
Impresora de inyección Impresora laser Multifuncional Ubicar cada dispositivo y los cables que vas a conectar Cable (conexión a impresora o multifuncional ) USB Cable de corriente Monitor LCD L iquid C rystal D isplay Cable VGA V ideo G raphics A rray Monitor CRT C athode R ay T ube Cable de corriente

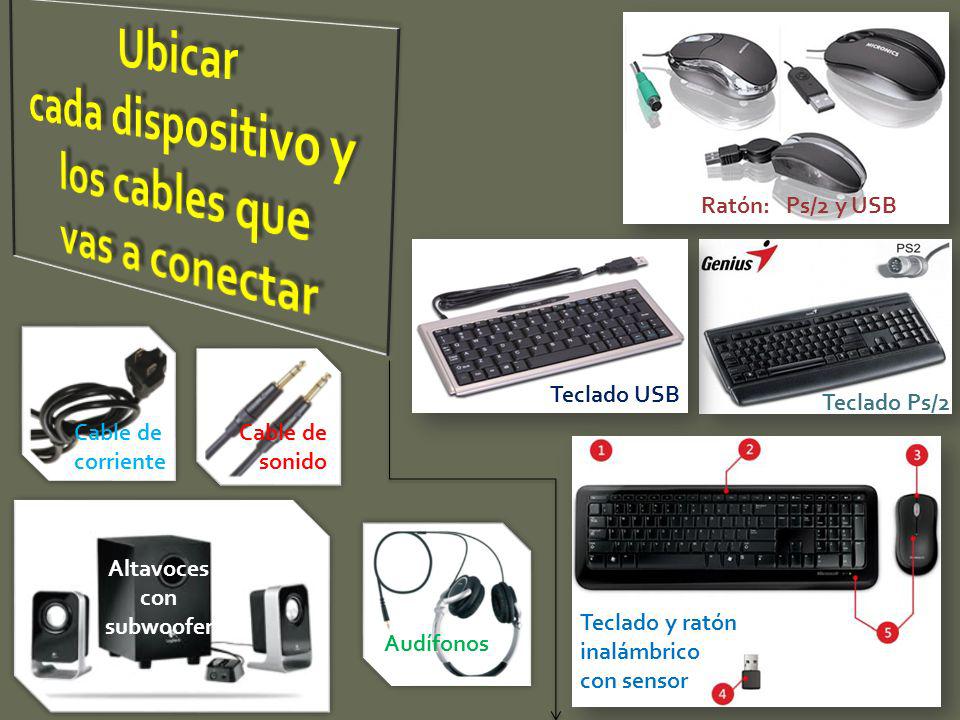

3 cada dispositivo y los cables que Altavoces con subwoofer
Ubicar cada dispositivo y los cables que vas a conectar Ratón: Ps/2 y USB Teclado USB Teclado Ps/2 Cable de corriente Cable de sonido Altavoces con subwoofer Teclado y ratón inalámbrico con sensor Audífonos

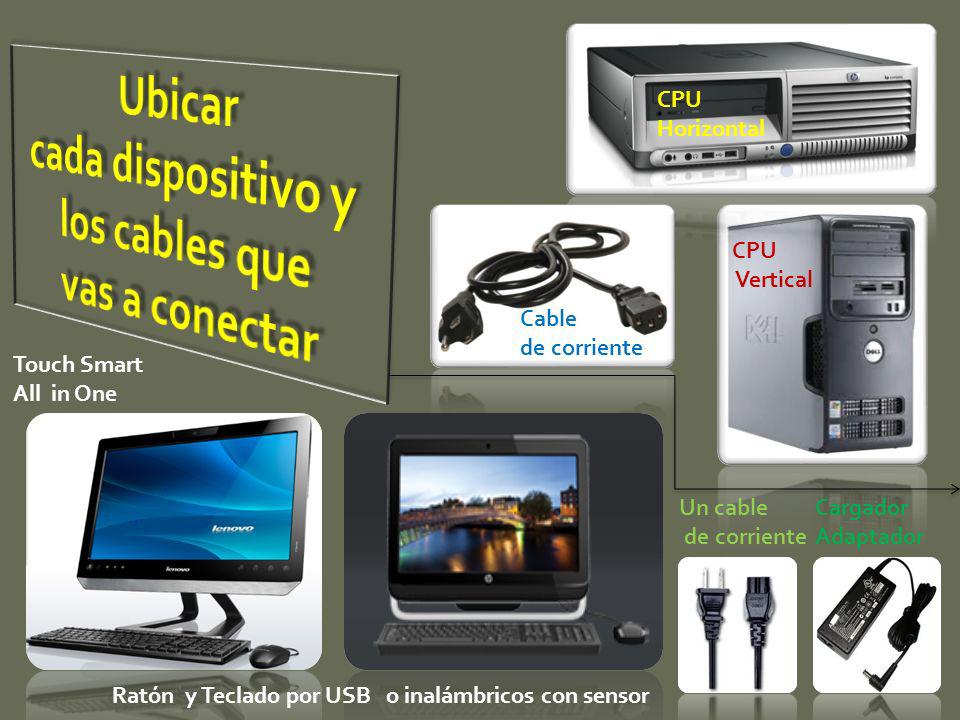

4 cada dispositivo y los cables que
Ubicar cada dispositivo y los cables que vas a conectar CPU Horizontal CPU Vertical Cable de corriente Touch Smart All in One Un cable de corriente Cargador Adaptador Ratón y Teclado por USB o inalámbricos con sensor

5 Primero Observemos

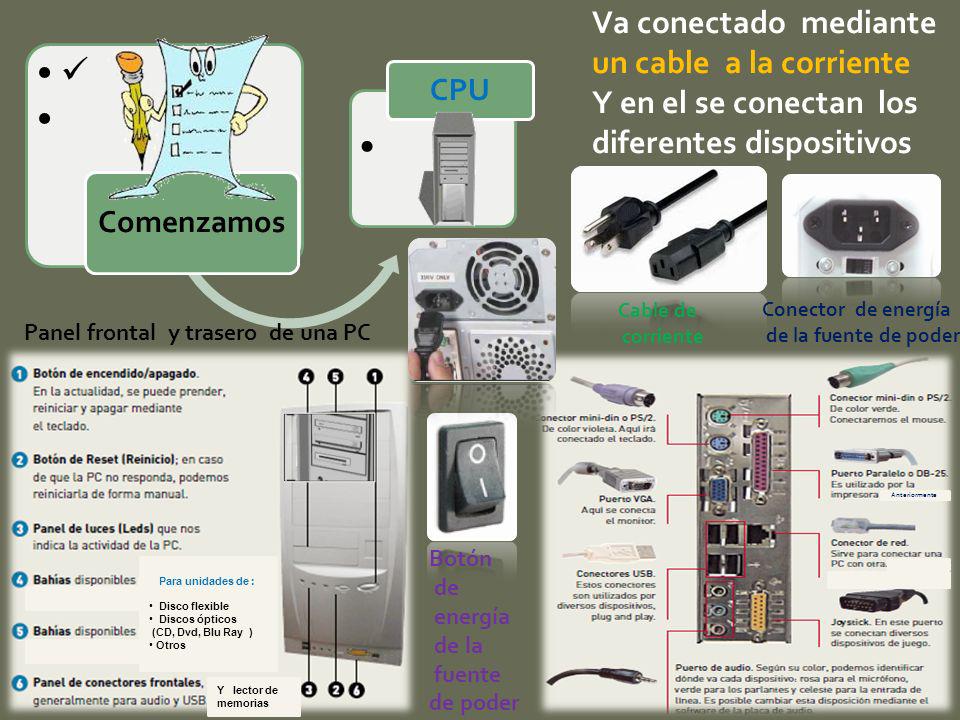

6  Va conectado mediante un cable a la corriente
Y en el se conectan los diferentes dispositivos  Comenzamos CPU Cable de corriente Conector de energía de la fuente de poder Panel frontal y trasero de una PC Anteriormente Botón de energía de la fuente de poder Para unidades de : Disco flexible Discos ópticos (CD, Dvd, Blu Ray ) Otros Y lector de memorias

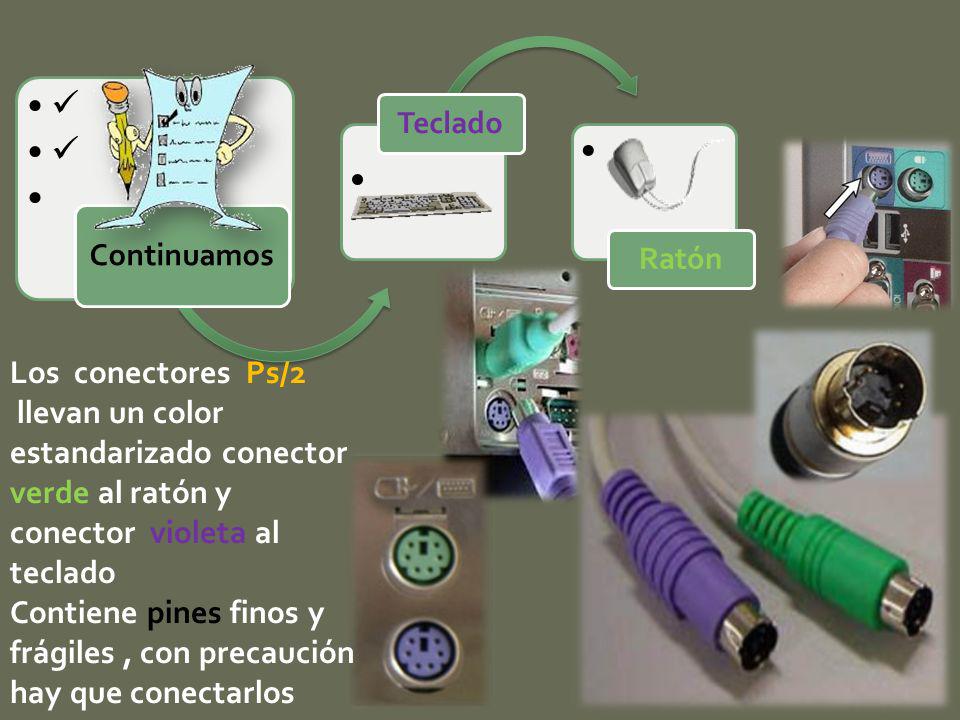

7  Continuamos Teclado Ratón Los conectores Ps/2 llevan un color estandarizado conector verde al ratón y conector violeta al teclado Contiene pines finos y frágiles , con precaución hay que conectarlos

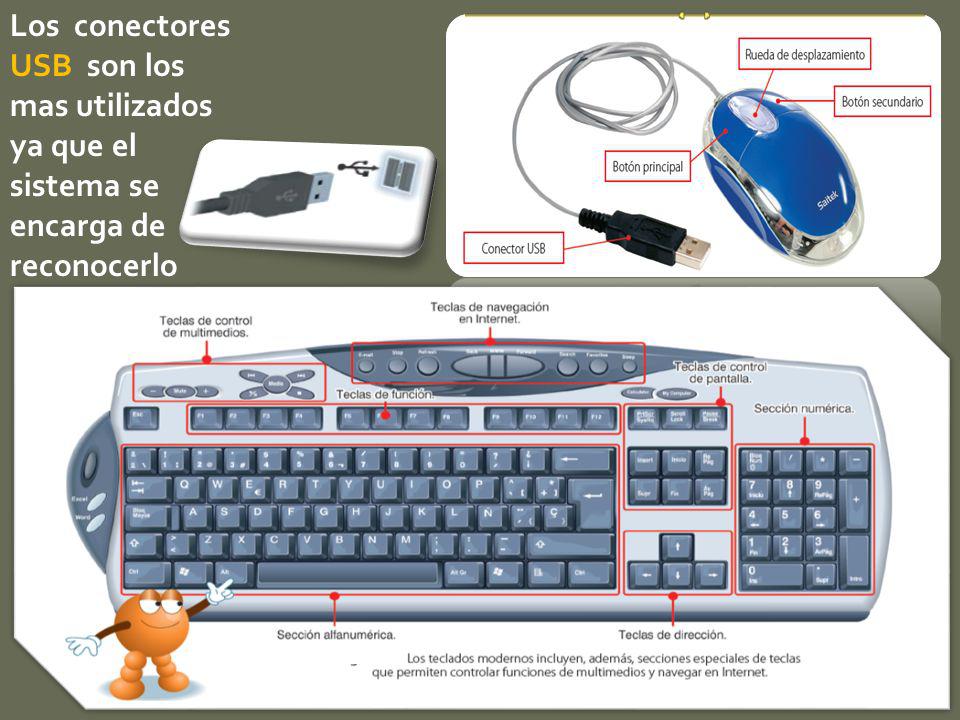

8 Los conectores USB son los mas utilizados ya que el sistema se encarga de reconocerlo

9 del cable VGA que se conecta al CPU
 Continuamos Monitor con pines con orificios (conecta Monitor atrás o integrado) Cable VGA Monitor CRT Parte del cable VGA que se conecta al CPU Cable de corriente Parte trasera del monitor Monitor LCD Panel trasera del CPU Conector para corriente monitor Con pines = macho , con orificios =hembra

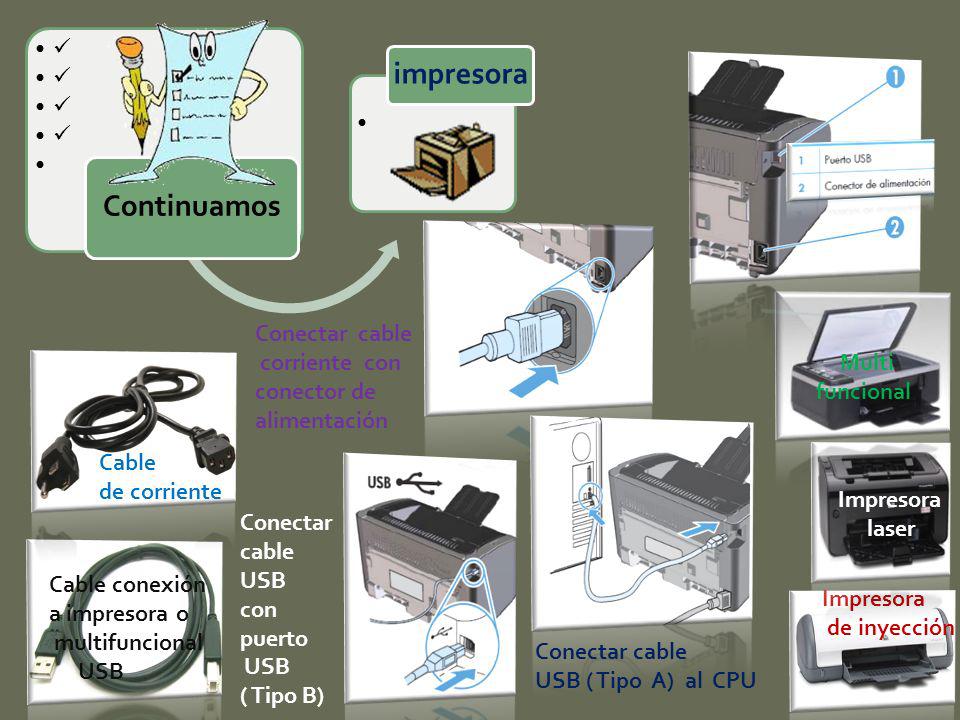

10 Continuamos impresora
 Continuamos impresora Multi funcional Conectar cable corriente con conector de alimentación Cable de corriente Impresora laser Conectar cable USB con puerto ( Tipo B) Cable conexión a impresora o multifuncional USB Impresora de inyección Conectar cable USB ( Tipo A) al CPU

11 Altavoces con subwoofer
 Continuamos Bocinas o altavoces Micrófono y audífono Altavoces con subwoofer Micrófono tradicional Cable de sonido Cable de corriente Audífonos

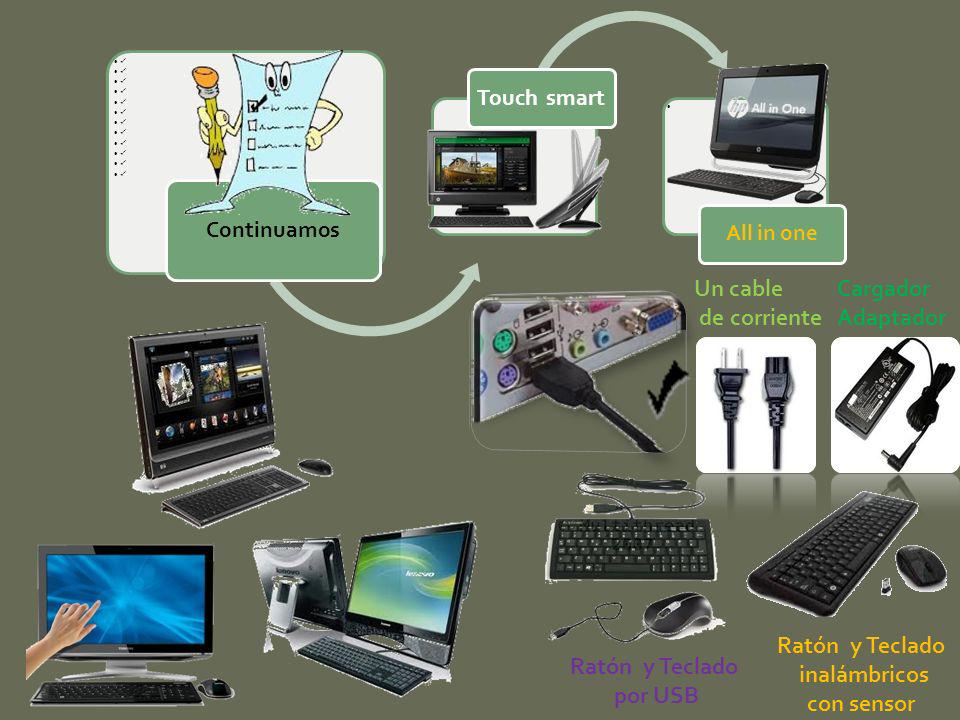

12 Ratón y Teclado inalámbricos con sensor Ratón y Teclado por USB
 Continuamos Touch smart All in one Un cable de corriente Cargador Adaptador Ratón y Teclado inalámbricos con sensor Ratón y Teclado por USB

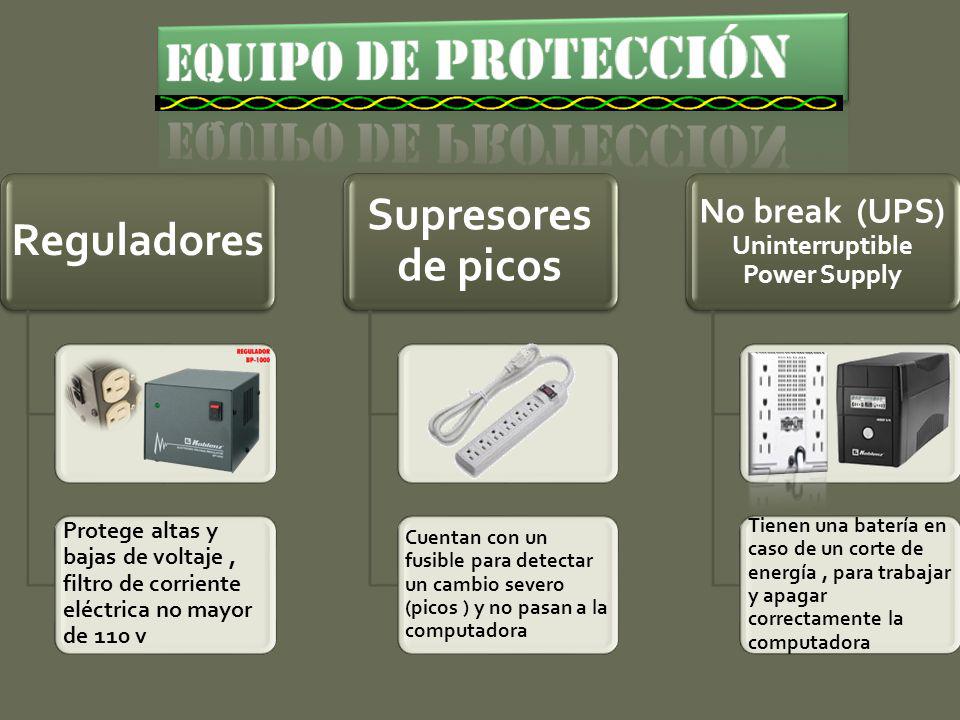

13 No break (UPS) Uninterruptible Power Supply
Equipo de protección Reguladores Protege altas y bajas de voltaje , filtro de corriente eléctrica no mayor de 110 v Supresores de picos Cuentan con un fusible para detectar un cambio severo (picos ) y no pasan a la computadora No break (UPS) Uninterruptible Power Supply Tienen una batería en caso de un corte de energía , para trabajar y apagar correctamente la computadora

14 Reguladores Supresores de picos No break (ups)
Equipo de protección Reguladores Supresores de picos No break (ups)
