1 1 Schneider Electric - División Energía – Línea de negocio Transformadores – Octubre 2011 RevA Transformadores Trihal

2 2 Schneider Electric - División Energía – Línea de negocio Transformadores – Octubre 2011 RevA Certificados de pruebas C3* E3 F1

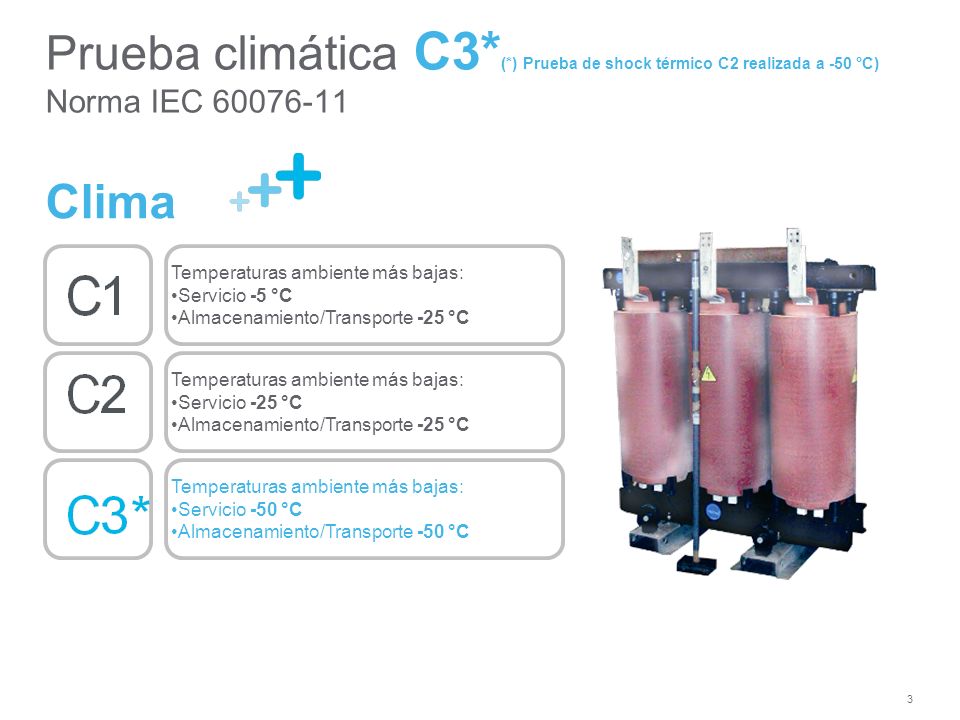

3 3 Schneider Electric - División Energía – Línea de negocio Transformadores – Octubre 2011 RevA Prueba climática C3* (*) Prueba de shock térmico C2 realizada a -50 °C) Norma IEC 60076-11 Temperaturas ambiente más bajas: Servicio -5 °C Almacenamiento/Transporte -25 °C Temperaturas ambiente más bajas: Servicio -25 °C Almacenamiento/Transporte -25 °C Temperaturas ambiente más bajas: Servicio -50 °C Almacenamiento/Transporte -50 °C Clima

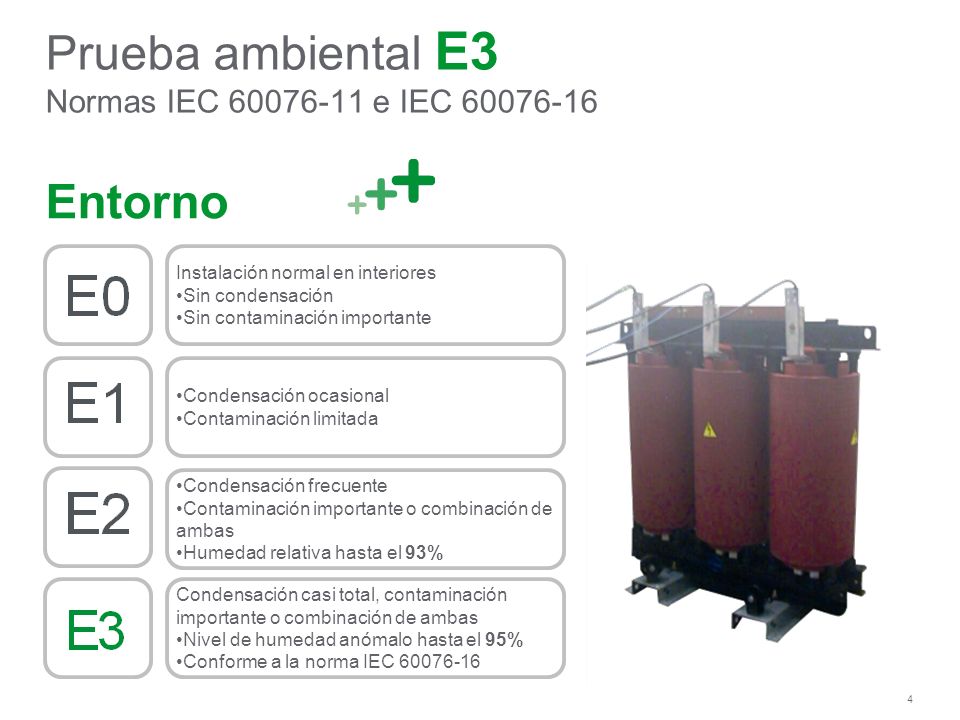

4 4 Schneider Electric - División Energía – Línea de negocio Transformadores – Octubre 2011 RevA Prueba ambiental E3 Normas IEC 60076-11 e IEC 60076-16 Instalación normal en interiores Sin condensación Sin contaminación importante Condensación ocasional Contaminación limitada Condensación frecuente Contaminación importante o combinación de ambas Humedad relativa hasta el 93% Condensación casi total, contaminación importante o combinación de ambas Nivel de humedad anómalo hasta el 95% Conforme a la norma IEC 60076-16 Entorno

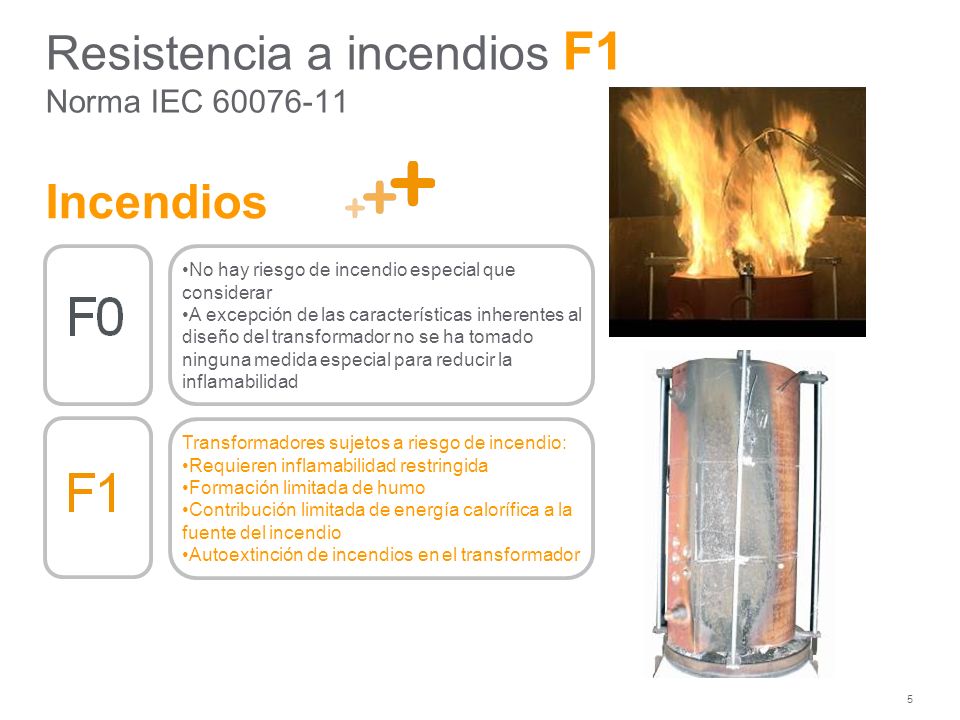

5 5 Schneider Electric - División Energía – Línea de negocio Transformadores – Octubre 2011 RevA Resistencia a incendios F1 Norma IEC 60076-11 Incendios Transformadores sujetos a riesgo de incendio: Requieren inflamabilidad restringida Formación limitada de humo Contribución limitada de energía calorífica a la fuente del incendio Autoextinción de incendios en el transformador No hay riesgo de incendio especial que considerar A excepción de las características inherentes al diseño del transformador no se ha tomado ninguna medida especial para reducir la inflamabilidad

6 6 Schneider Electric - División Energía – Línea de negocio Transformadores – Octubre 2011 RevA Make the most of your energy™
