1 MAQUINAS

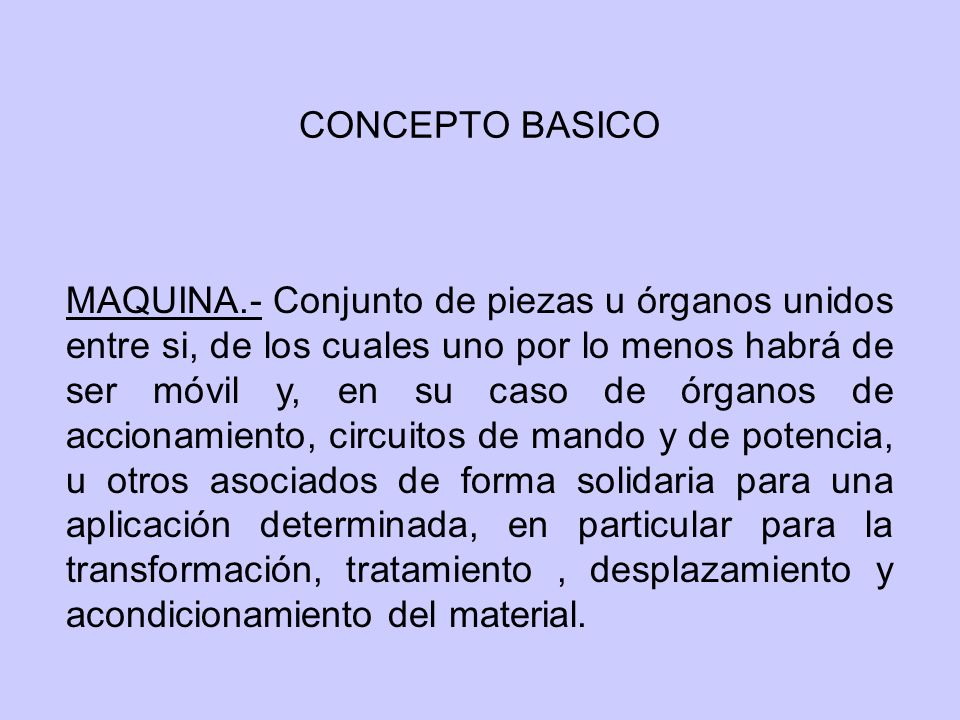

2 CONCEPTO BASICO MAQUINA.- Conjunto de piezas u órganos unidos entre si, de los cuales uno por lo menos habrá de ser móvil y, en su caso de órganos de accionamiento, circuitos de mando y de potencia, u otros asociados de forma solidaria para una aplicación determinada, en particular para la transformación, tratamiento , desplazamiento y acondicionamiento del material.

3 Hay tres partes bien diferenciadas:
ESTRUCTURA O SOPORTES .- aquella parte de la maquina en la que apoyan las partes móviles y que da a una unidad al conjunto. SISTEMA DE TRANSMISION.- Conjunto de elementos mecánicos que producen, transportan o transforman la energía utilizada en el proceso ZONA O PUNTO DE OPERACIÓN.- Lugar de la maquina en que se efectúa el trabajo previsto

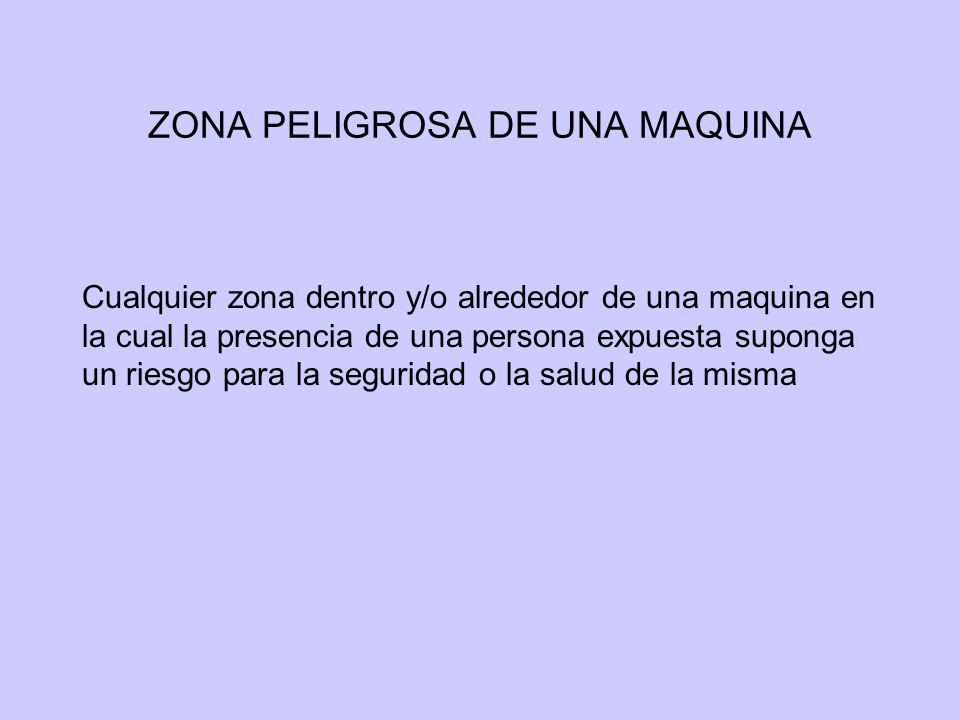

4 ZONA PELIGROSA DE UNA MAQUINA
Cualquier zona dentro y/o alrededor de una maquina en la cual la presencia de una persona expuesta suponga un riesgo para la seguridad o la salud de la misma

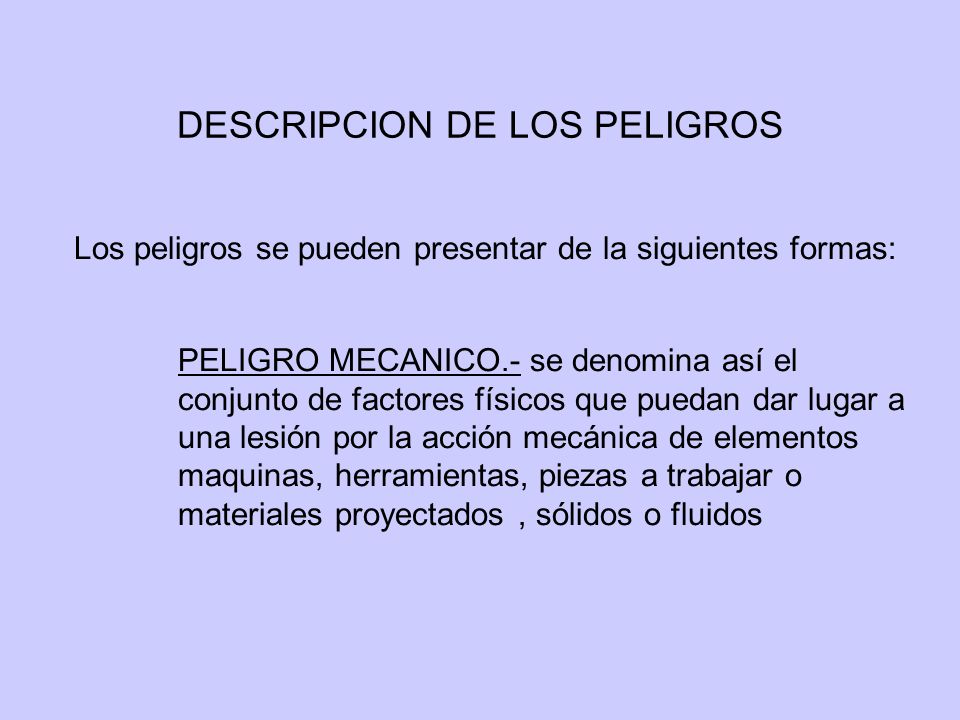

5 DESCRIPCION DE LOS PELIGROS
Los peligros se pueden presentar de la siguientes formas: PELIGRO MECANICO.- se denomina así el conjunto de factores físicos que puedan dar lugar a una lesión por la acción mecánica de elementos maquinas, herramientas, piezas a trabajar o materiales proyectados , sólidos o fluidos

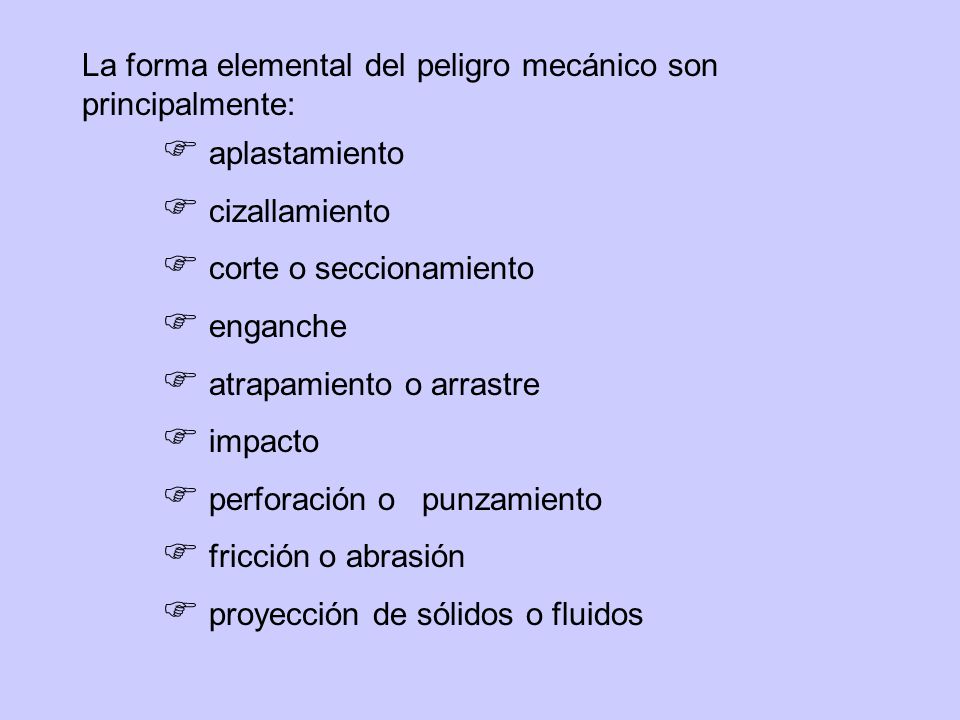

6 La forma elemental del peligro mecánico son principalmente:
aplastamiento cizallamiento corte o seccionamiento enganche atrapamiento o arrastre impacto perforación o punzamiento fricción o abrasión proyección de sólidos o fluidos

7 El peligro generado por partes o piezas de la maquina, esta condicionado fundamentalmente por:
Su forma: arista cortantes, partes agudas Su posición relativa.- Zonas de atrapamiento Su masa y estabilidad.- Energía potencial Su resistencia mecaniza a la rotura o deformación Su acumulación de energía, por muelles o depósitos a presión

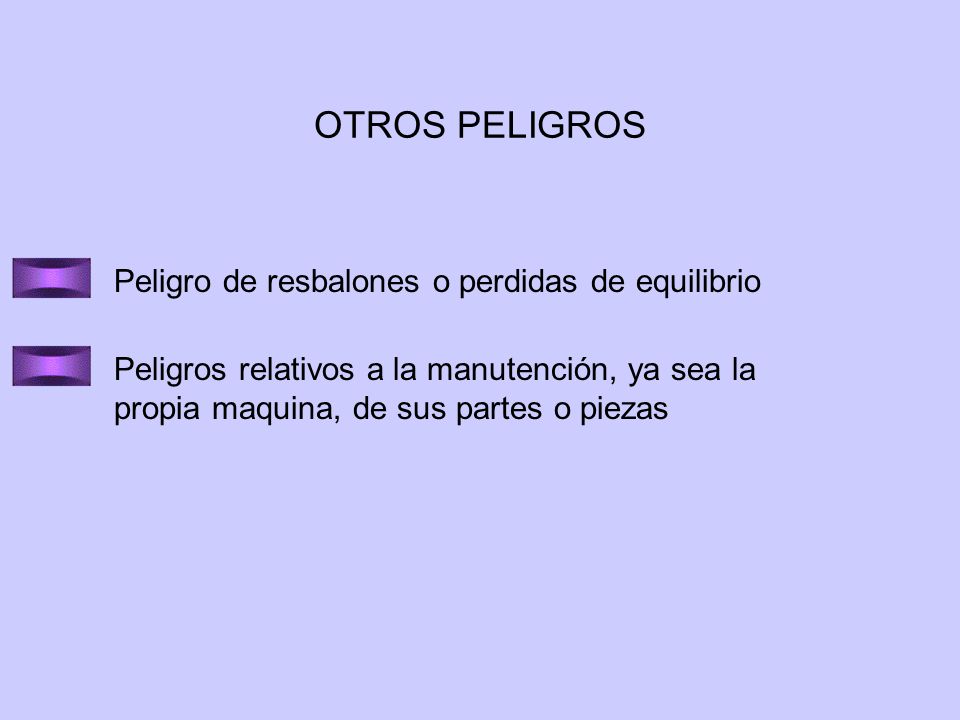

8 OTROS PELIGROS Peligro de resbalones o perdidas de equilibrio
Peligros relativos a la manutención, ya sea la propia maquina, de sus partes o piezas

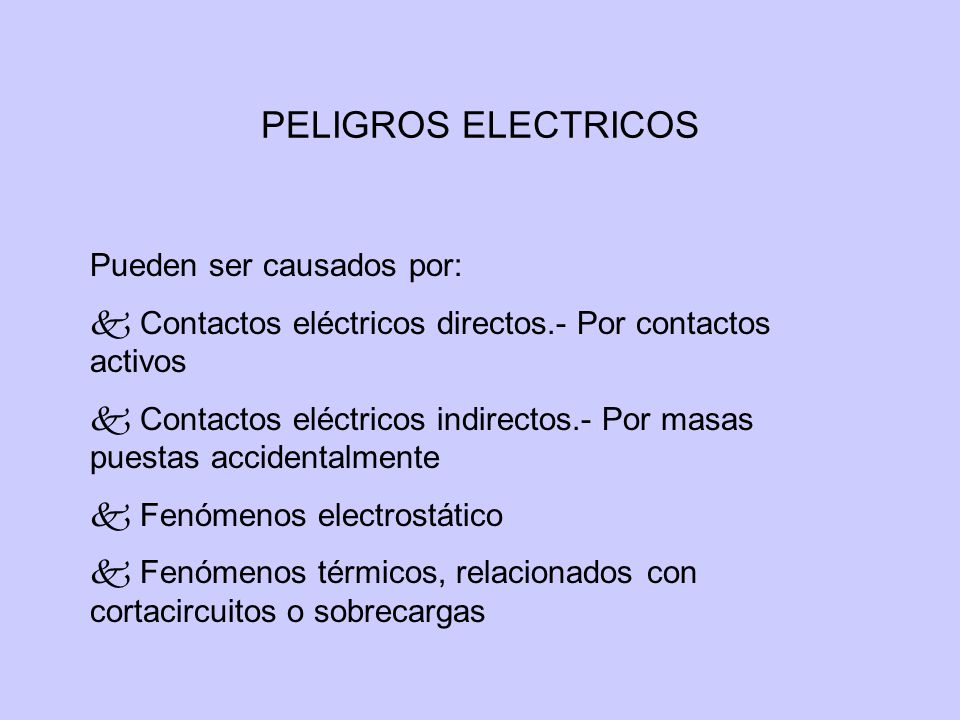

9 PELIGROS ELECTRICOS Pueden ser causados por:
Contactos eléctricos directos.- Por contactos activos Contactos eléctricos indirectos.- Por masas puestas accidentalmente Fenómenos electrostático Fenómenos térmicos, relacionados con cortacircuitos o sobrecargas

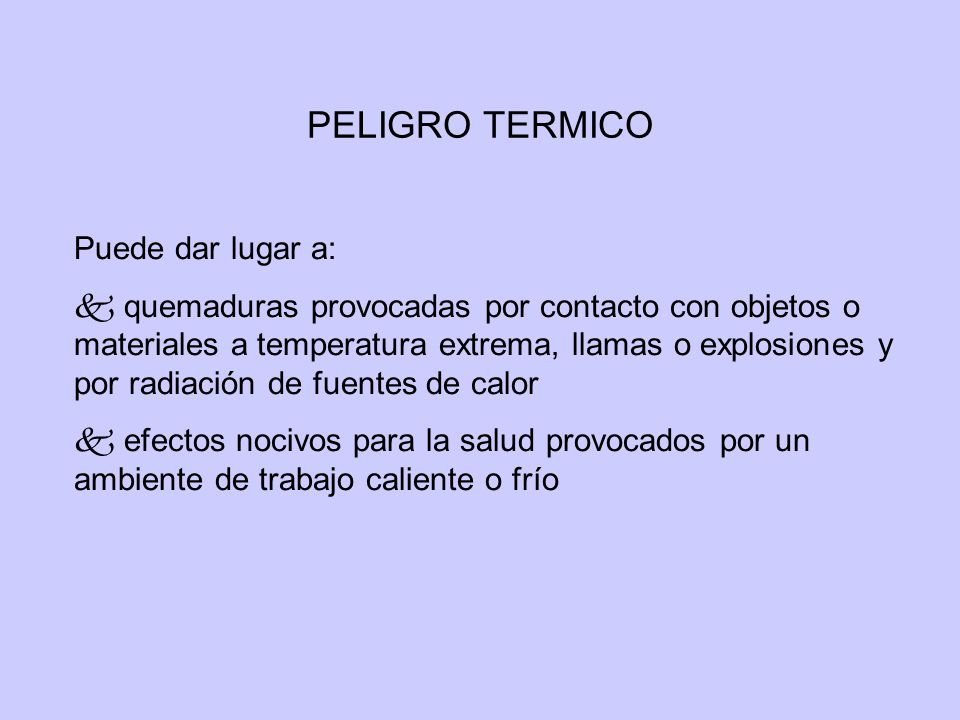

10 PELIGRO TERMICO Puede dar lugar a:
quemaduras provocadas por contacto con objetos o materiales a temperatura extrema, llamas o explosiones y por radiación de fuentes de calor efectos nocivos para la salud provocados por un ambiente de trabajo caliente o frío

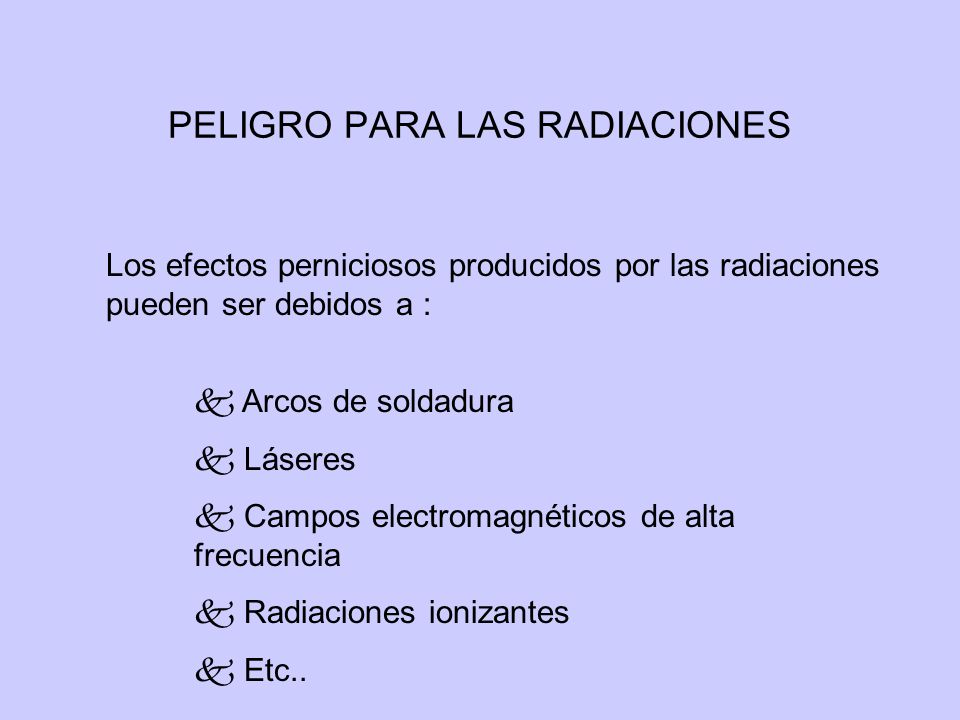

11 PELIGRO PARA LAS RADIACIONES
Los efectos perniciosos producidos por las radiaciones pueden ser debidos a : Arcos de soldadura Láseres Campos electromagnéticos de alta frecuencia Radiaciones ionizantes Etc..

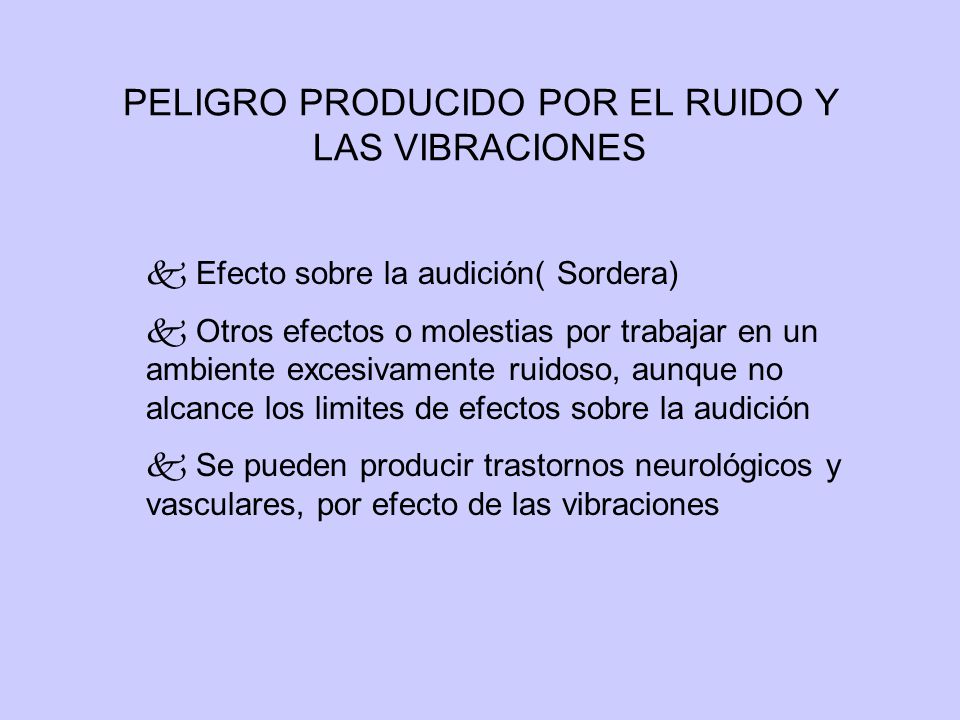

12 PELIGRO PRODUCIDO POR EL RUIDO Y LAS VIBRACIONES
Efecto sobre la audición( Sordera) Otros efectos o molestias por trabajar en un ambiente excesivamente ruidoso, aunque no alcance los limites de efectos sobre la audición Se pueden producir trastornos neurológicos y vasculares, por efecto de las vibraciones

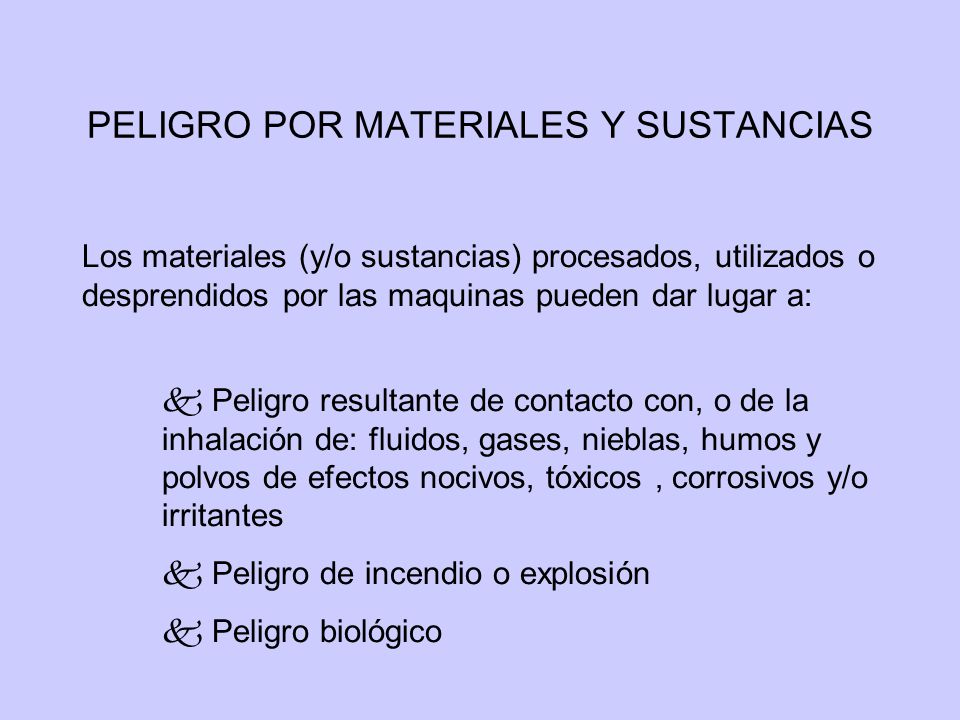

13 PELIGRO POR MATERIALES Y SUSTANCIAS
Los materiales (y/o sustancias) procesados, utilizados o desprendidos por las maquinas pueden dar lugar a: Peligro resultante de contacto con, o de la inhalación de: fluidos, gases, nieblas, humos y polvos de efectos nocivos, tóxicos , corrosivos y/o irritantes Peligro de incendio o explosión Peligro biológico

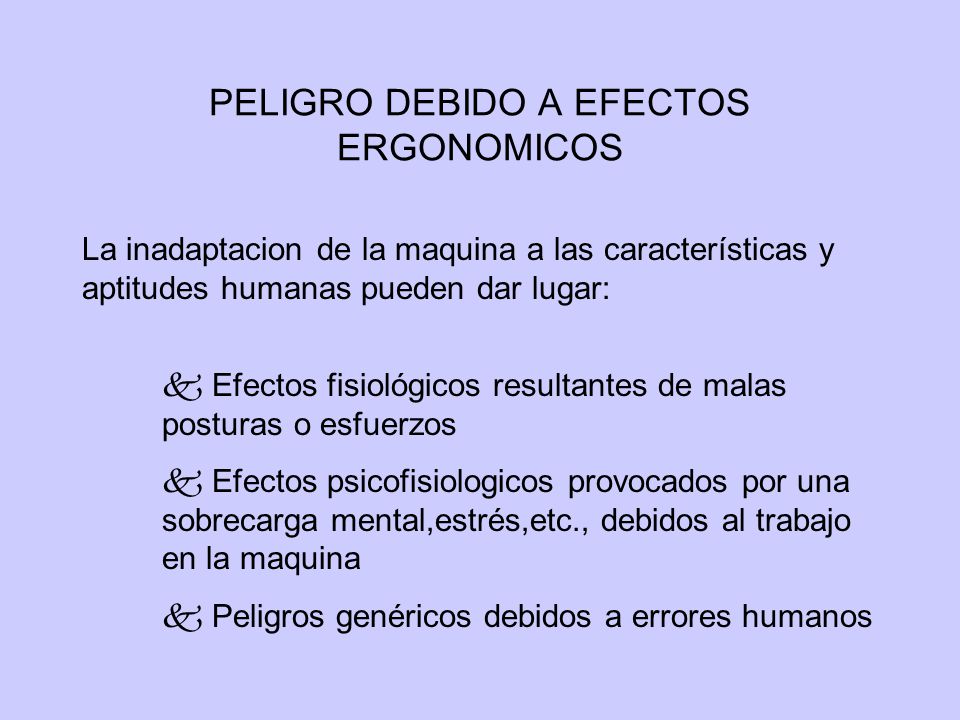

14 PELIGRO DEBIDO A EFECTOS ERGONOMICOS
La inadaptacion de la maquina a las características y aptitudes humanas pueden dar lugar: Efectos fisiológicos resultantes de malas posturas o esfuerzos Efectos psicofisiologicos provocados por una sobrecarga mental,estrés,etc., debidos al trabajo en la maquina Peligros genéricos debidos a errores humanos

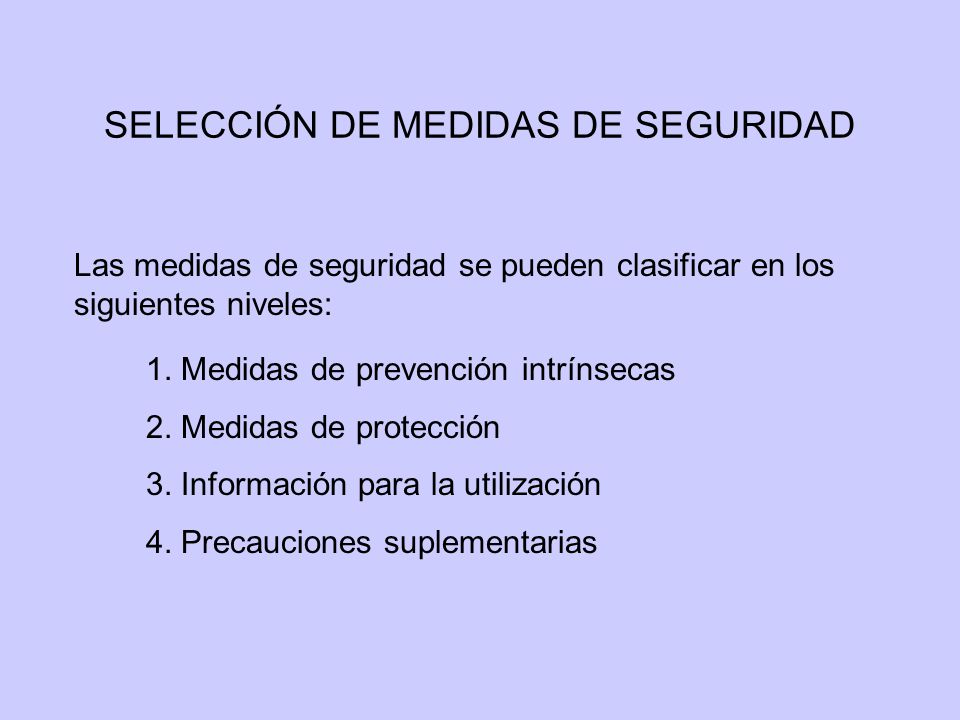

15 SELECCIÓN DE MEDIDAS DE SEGURIDAD
Las medidas de seguridad se pueden clasificar en los siguientes niveles: 1. Medidas de prevención intrínsecas 2. Medidas de protección 3. Información para la utilización 4. Precauciones suplementarias

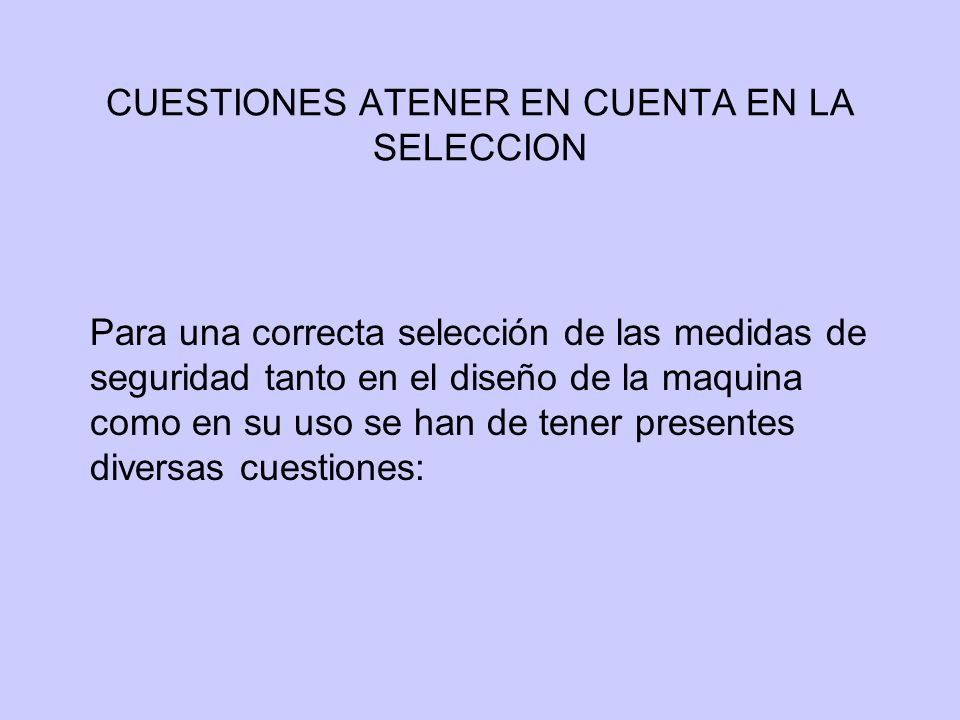

16 CUESTIONES ATENER EN CUENTA EN LA SELECCION
Para una correcta selección de las medidas de seguridad tanto en el diseño de la maquina como en su uso se han de tener presentes diversas cuestiones:

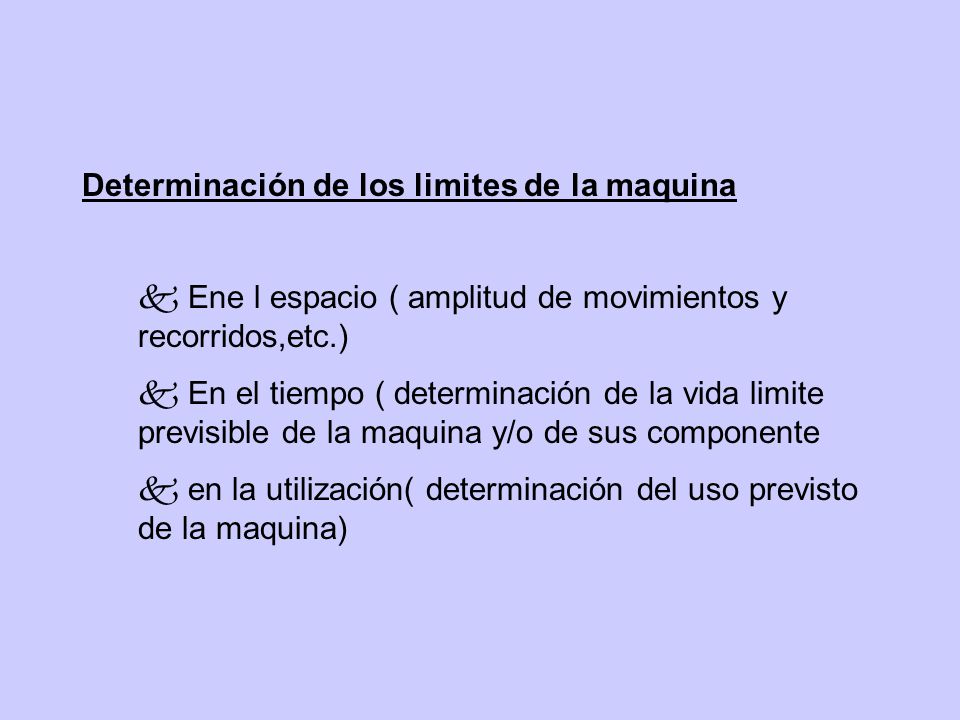

17 Determinación de los limites de la maquina
Ene l espacio ( amplitud de movimientos y recorridos,etc.) En el tiempo ( determinación de la vida limite previsible de la maquina y/o de sus componente en la utilización( determinación del uso previsto de la maquina)

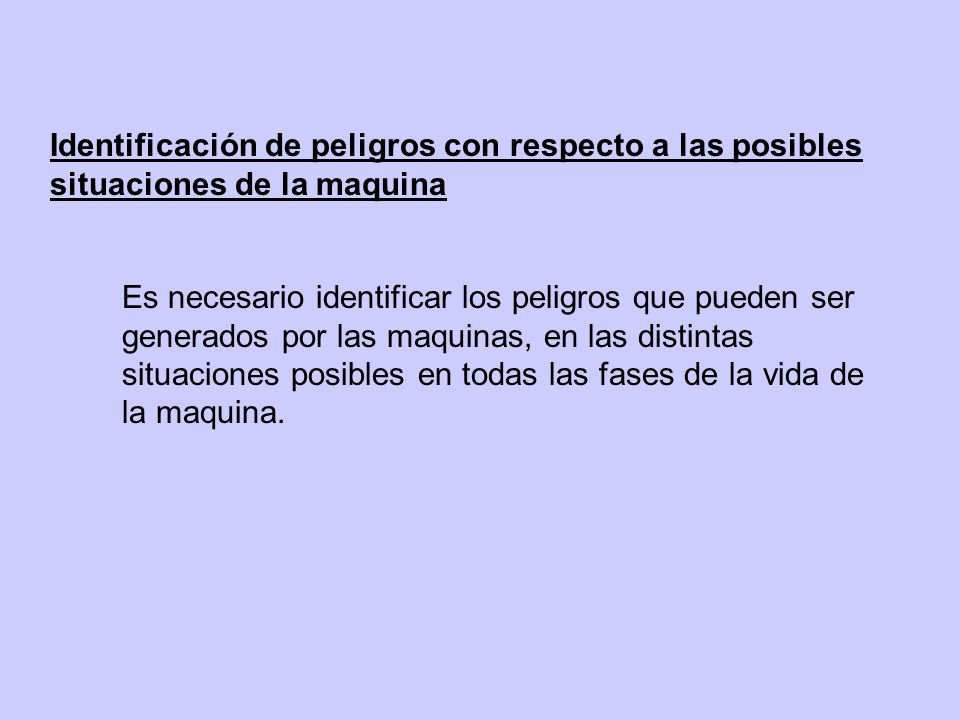

18 Identificación de peligros con respecto a las posibles situaciones de la maquina
Es necesario identificar los peligros que pueden ser generados por las maquinas, en las distintas situaciones posibles en todas las fases de la vida de la maquina.

19 Evaluación de riesgos Para la evaluación de riesgos se ha de tener presente, de acuerdo con los criterios de las normas normalizadas. La probabilidad de producirse daño esta relacionada con: la exposición del peligro ( frecuencia de acceso y duración de la permanencia en la zona de peligro) La facilidad de desencadenarse un fallo que motive un suceso peligrosos La posibilidad de evitar o de limitar el daño

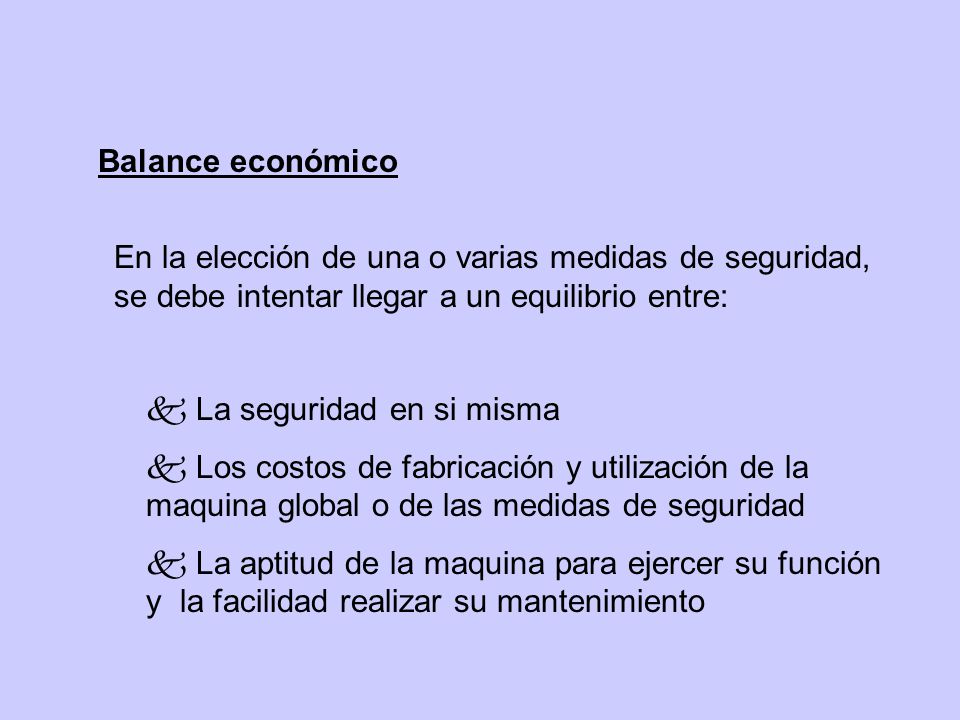

20 Balance económico En la elección de una o varias medidas de seguridad, se debe intentar llegar a un equilibrio entre: La seguridad en si misma Los costos de fabricación y utilización de la maquina global o de las medidas de seguridad La aptitud de la maquina para ejercer su función y la facilidad realizar su mantenimiento
