MÁQUINAS Y MECANISMOS Paula Arizcuren y Lola Zubeldía.

Presentación del tema: "MÁQUINAS Y MECANISMOS Paula Arizcuren y Lola Zubeldía."— Transcripción de la presentación:

1 MÁQUINAS Y MECANISMOS Paula Arizcuren y Lola Zubeldía

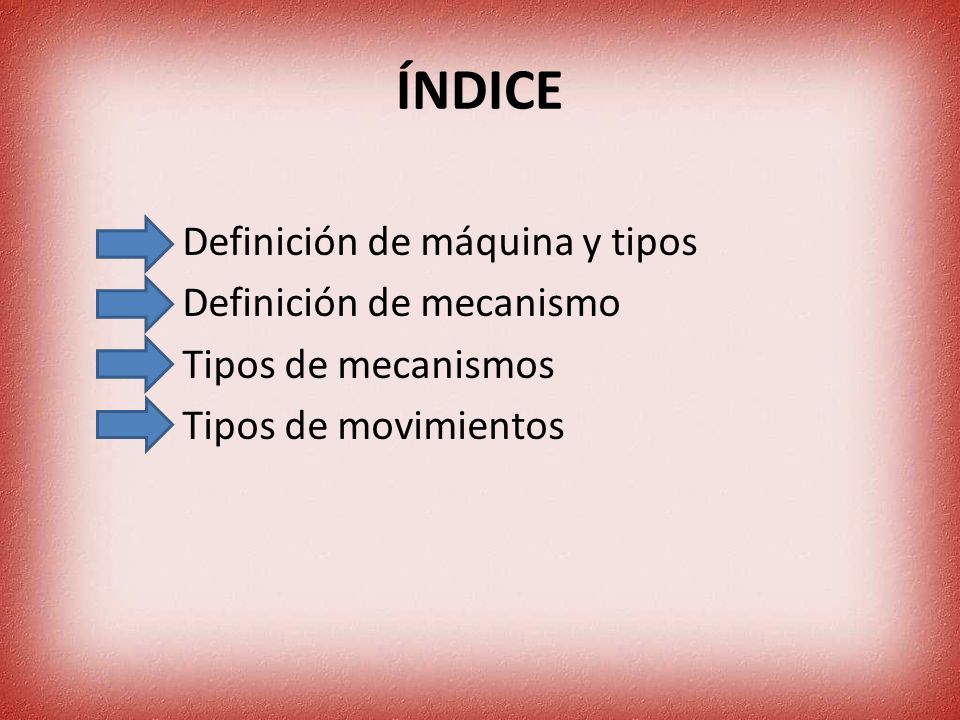

2 ÍNDICE Definición de máquina y tipos Definición de mecanismo Tipos de mecanismos Tipos de movimientos

3 ¿Qué es una máquina? Las máquinas son aparatos que reducen el esfuerzo o el tiempo necesario para realizar un trabajo. Hay dos tipos de máquinas: simples y compuestas. -Simples: son aquellas que realizan su trabajo en un solo paso. Básicamente son tres: la palanca, el plano inclinado y la rueda. Las tres se basan en el mismo principio: aumentando el recorrido, disminuye el esfuerzo. - Compuestas: son aquellas que necesitan encadenar varios pasos o trabajos para llevar a cabo su función. Tijeras, máquina simple (palanca) Bicicleta, máquina compuesta

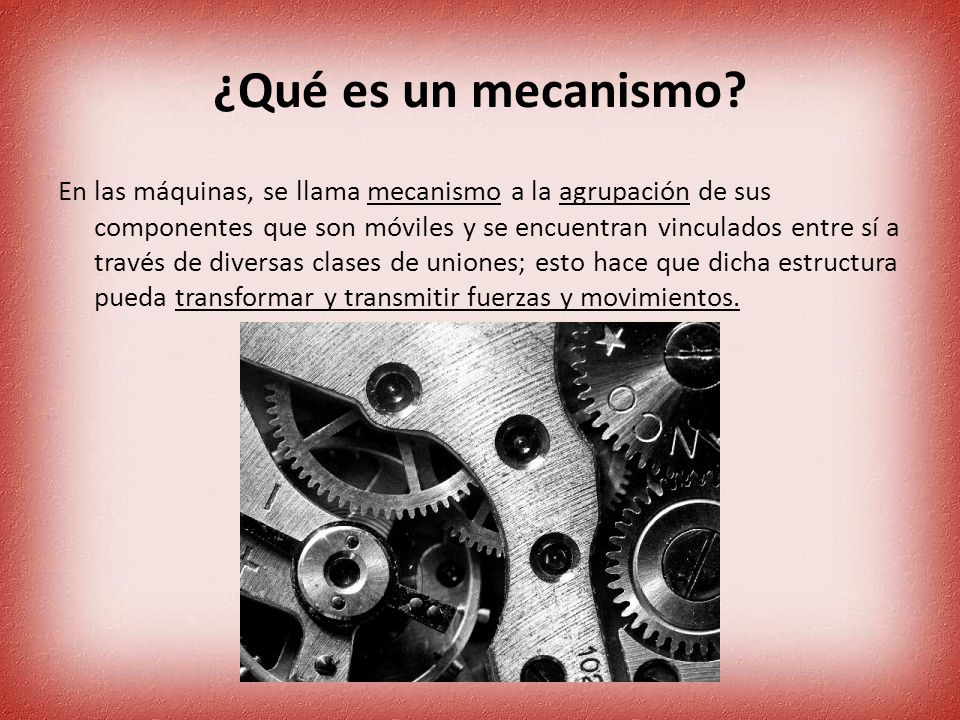

4 ¿Qué es un mecanismo? En las máquinas, se llama mecanismo a la agrupación de sus componentes que son móviles y se encuentran vinculados entre sí a través de diversas clases de uniones; esto hace que dicha estructura pueda transformar y transmitir fuerzas y movimientos.

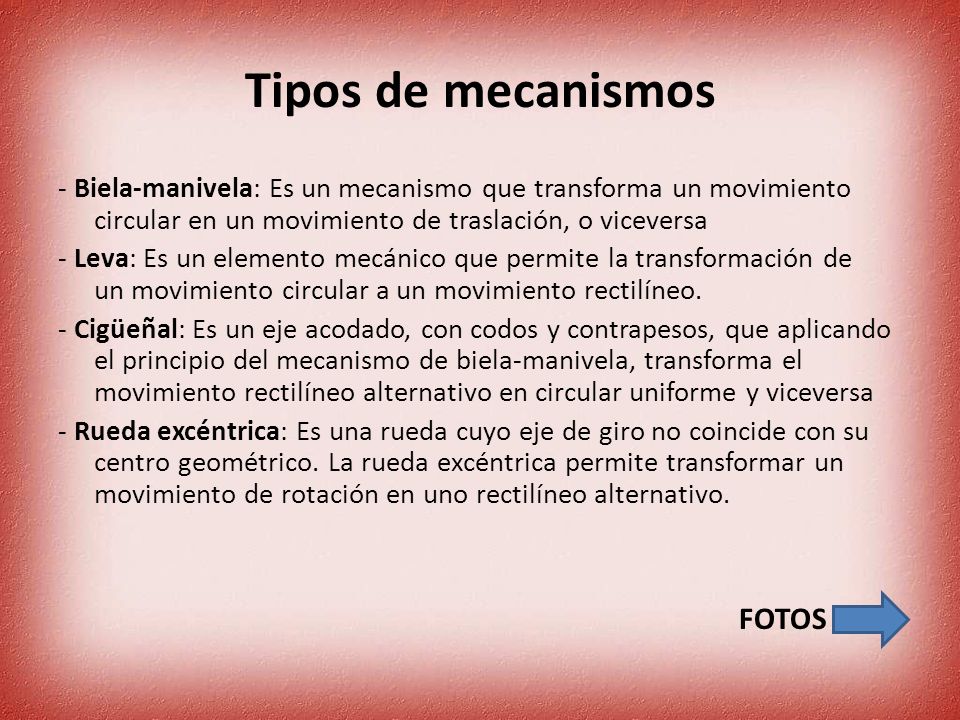

5 Tipos de mecanismos - Biela-manivela: Es un mecanismo que transforma un movimiento circular en un movimiento de traslación, o viceversa - Leva: Es un elemento mecánico que permite la transformación de un movimiento circular a un movimiento rectilíneo. - Cigüeñal: Es un eje acodado, con codos y contrapesos, que aplicando el principio del mecanismo de biela-manivela, transforma el movimiento rectilíneo alternativo en circular uniforme y viceversa - Rueda excéntrica: Es una rueda cuyo eje de giro no coincide con su centro geométrico. La rueda excéntrica permite transformar un movimiento de rotación en uno rectilíneo alternativo. FOTOS

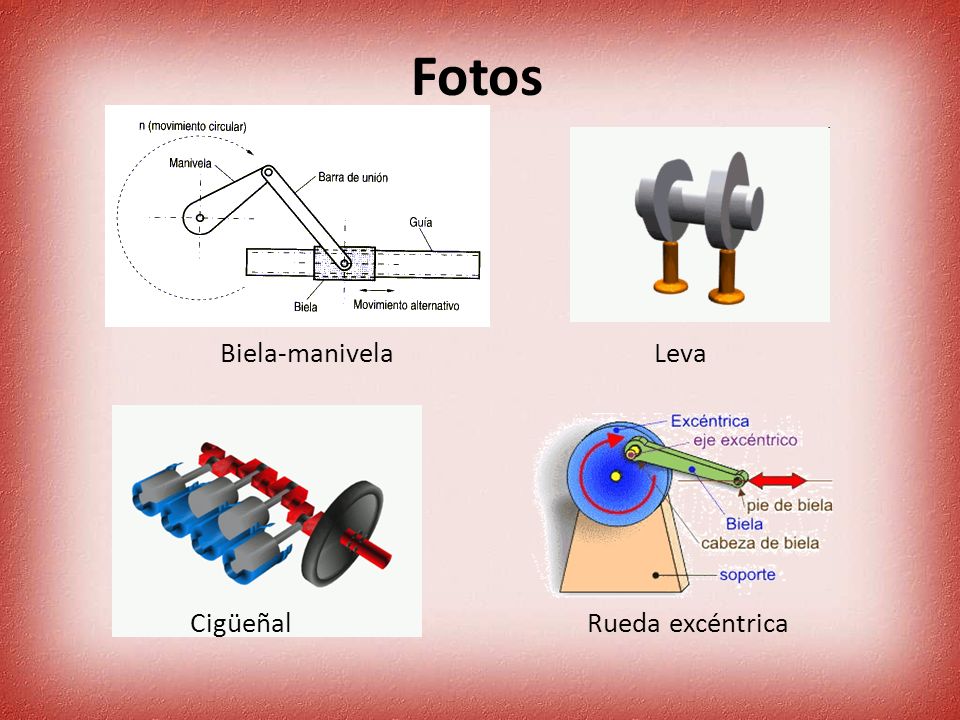

6 Fotos Biela-manivelaLeva CigüeñalRueda excéntrica

7 Tipos de movimientos En las máquinas se emplean 2 tipos básicos de movimientos, obteniéndose el resto mediante una combinación de ellos: - Movimiento giratorio: el operador no sigue ninguna trayectoria (no se traslada), sino que gira sobre su eje. - Movimiento lineal: el operador se traslada siguiendo la trayectoria de una línea recta (la denominación correcta sería rectilíneo). Estos dos movimientos se pueden encontrar, a su vez, de dos formas: - Continuo: si el movimiento se realiza siempre en la misma dirección y sentido. - Alternativo: cuando el operador realiza un movimiento de vaivén, es decir, mantiene la dirección pero va alternando el sentido.
