1 PROCESOS AMBIENTALES FACULTAD DE INGENIERIA AMBIENTAL Y SANITARIA
UNIVERSIDAD NACIONAL SAN LUIS GONZAGA DE ICA FACULTAD DE INGENIERIA AMBIENTAL Y SANITARIA CURSO: PROCESOS AMBIENTALES TEMA: TRATAMIENTO DE SALMUERA EN UNA PLANTA PILOTO Docente: HENRY Alumna: MARICIELO LUYO SALDAÑA ICA-PERU 06 de AGOSTO del 2015

2 Destilador de salmuera:
La salmuera es agua con una alta concentración de sal (NaCl)   disuelta. Existen ríos y lagos salados en donde no hay vida por el exceso de sal y de donde se extrae la salmuera, principalmente para obtener su sal evaporando el agua en salinas. Destilador de salmuera: Son utilizados para obtener agua desmineralizada a partir del agua de mar. Este usa sistemas de evaporación al vacío.

3 Ejemplo donde implica la utilización de destiladores de salmuera
Normalmente una libra de combustible puede producir 10 Ib de vapor de agua, y en un evaporador de doble efecto que se use con agua salada 10 Ib de vapor suministrarán un total de 18.5 Ib de agua pura.

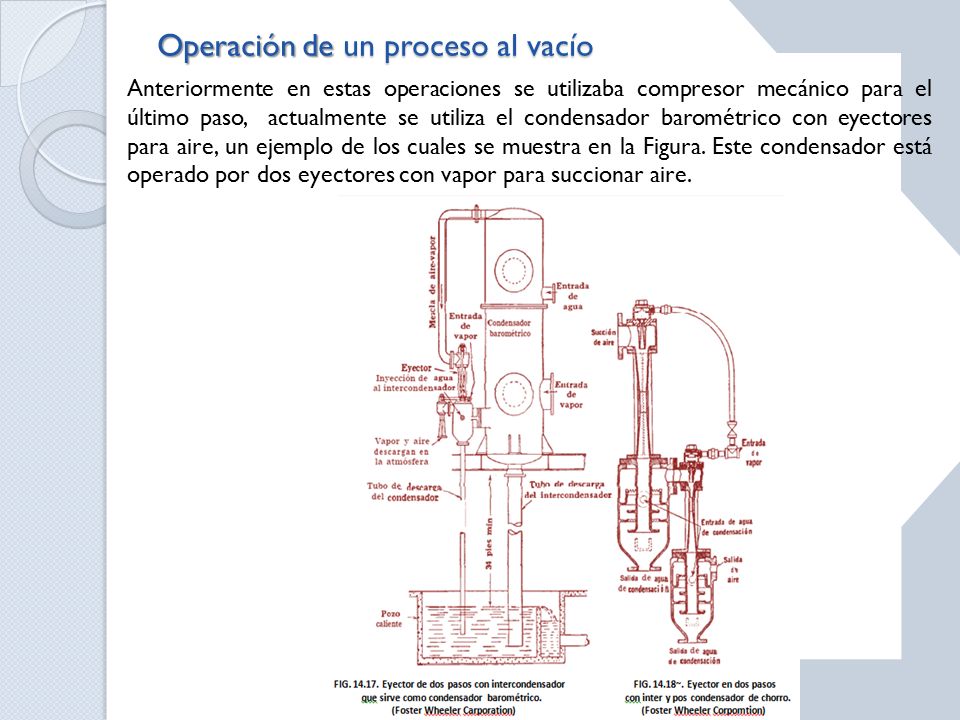

4 Operación de un proceso al vacío
Anteriormente en estas operaciones se utilizaba compresor mecánico para el último paso, actualmente se utiliza el condensador barométrico con eyectores para aire, un ejemplo de los cuales se muestra en la Figura. Este condensador está operado por dos eyectores con vapor para succionar aire.

5 Diagrama de flujo

6 PROBLEMÁTICA MEDIOAMBIENTAL DE LOS VERTIDOS DE SALMUERA
En las plantas desalinizadoras el tratamiento de agua de mar o aguas salobres, se genera un rechazo denominado salmuera, una parte de esta salmuera rechazada es devuelta al mar. El problema de este rechazo  es que, aunque se le devuelve al mar los mismos iones que se le habían extraído antes, se hace una mayor concentración Los organismos marinos se encuentran en equilibrio osmótico con el medio que los rodea, de modo que al aumentar la concentración del medio, para igual concentraciones el agua de las células tiende a salirse del organismo, llegando a la deshidratación de éstos.

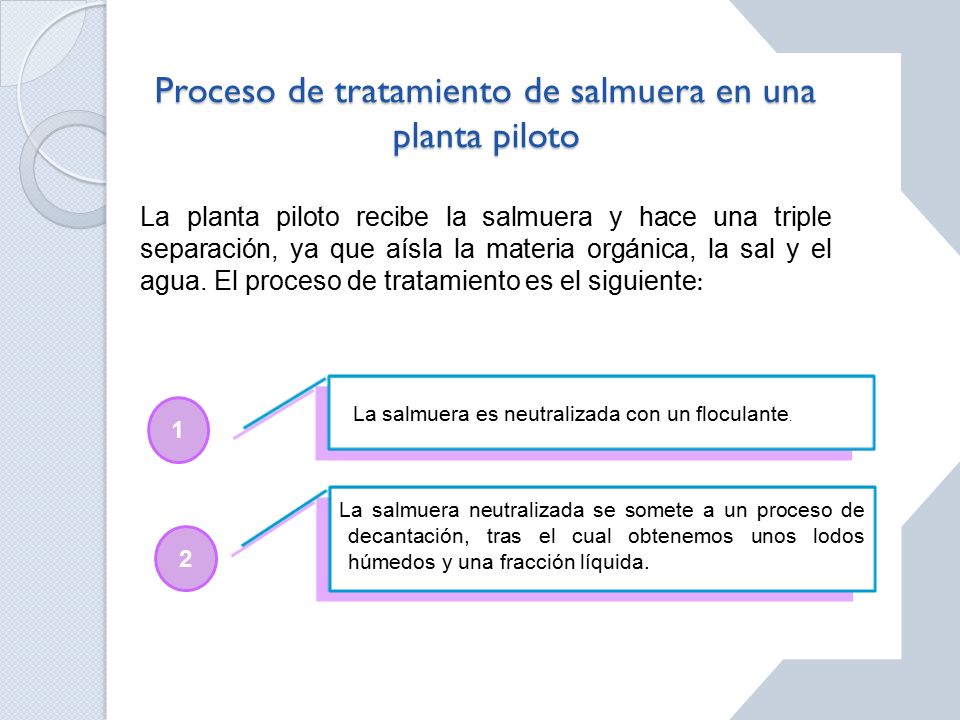

7 Proceso de tratamiento de salmuera en una planta piloto
La planta piloto recibe la salmuera y hace una triple separación, ya que aísla la materia orgánica, la sal y el agua. El proceso de tratamiento es el siguiente: La salmuera es neutralizada con un floculante. 1 La salmuera neutralizada se somete a un proceso de decantación, tras el cual obtenemos unos lodos húmedos y una fracción líquida. 2

8 Los lodos húmedos se centrifugan, tras lo cual obtenemos entre un 30% y un 40% de lodos sólidos para ser gestionados. El destilado restante se envía junto a la fracción líquida que se ha obtenido en el anterior proceso de decantación. 3 Toda la fracción líquida de la salmuera es enviada a un proceso de evaporación parcial, que permite recuperar más de un 75% de las sales. También se obtiene una fracción líquida concentrada para ser enviada a gestor. 4 Esta última fase podría llevarse a cabo con un evaporador al vacío. Es un proceso más caro que la evaporación parcial, pero permite mejorar los resultados, obteniendo más de un 95% de agua limpia y lista para ser reutilizada o vertida y un gran concentrado de sales, que pueden ser también reutilizadas o vendidas 5

9 Diagrama de la solución propuesta por SART Medio Ambiente

10 Bomba de alimentación con reactivos
Almacenamiento Floculación Decantación Salida de espuma Agitación Agua destilada Evaporación al vacío Centrifugación Salida de sal
