1 Automatización en Sistemas de Combustión
Controles Primarios y Programados Serie 7800

2 Partes de un sistema FSG
Controles Primarios o Programados

3 Funciones de los Controles Primarios y Programados serie 7800
ENTRADAS SALIDAS VÁLVULA DE PILOTO CONTROLES DE OPERACIÓN (LIMITES) VÁLVULA PRINCIPAL IGNICIÓN DETECTOR DE FLAMA MOTOR DEL QUEMADOR

4 Funciones de los Controles Primarios y Programados Serie 7800
Proveer seguridad tanto en el arranque como en el paro del quemador Arrancar el quemador en una secuencia apropiada y supervisar la flama durante la operación. Resguardar al sistema de condiciones de presiones y temperaturas excesivas. Autochequeo de sus componentes

5 Serie 7800 VS Controles Obsoletos
VIEJA GENERACION SERIE 7800 R • RM7823 RA890 • RM7890 R4795, R7795 • RM7895 R4140 • RM7840 R4138 • RM7838 BC7000 • RM7800

6 AVANCES TECNOLOGICOS AVANCES TECNOLOGICOS Serie 7800
Construcción modular : Amplificadores de llama intercambiables, tiempos de purga seleccionables Controles de estado sólido; libres de mantenimiento Autochequeo de sus componentes Pantalla con caracteres alfanuméricos Status de secuencia del quemador Archivos históricos y de fallas Indicación de señal de llama y alarma Mensajes de diagnóstico Chequeo de arranque seguro Comunicación Modbus

7 Dispositivos de Seguridad Serie 7800
Módulos y componentes de la Serie 7800

8 Modulo de Relevador Primario o Programado
Módulos y componentes de la serie 7800 Amplificador de Flama R78XX Modulo de Display S7800 Modulo de Relevador Primario o Programado RM7823, RM7824, RM7890, RM7895, RM7896, RM7897, RM7838, RM7800, RM7840. + Subbase Universal De Cableado Q7800 Tarjeta de tiempo de Purga ST7800

9 Subbase Universal de Cableado Q7800

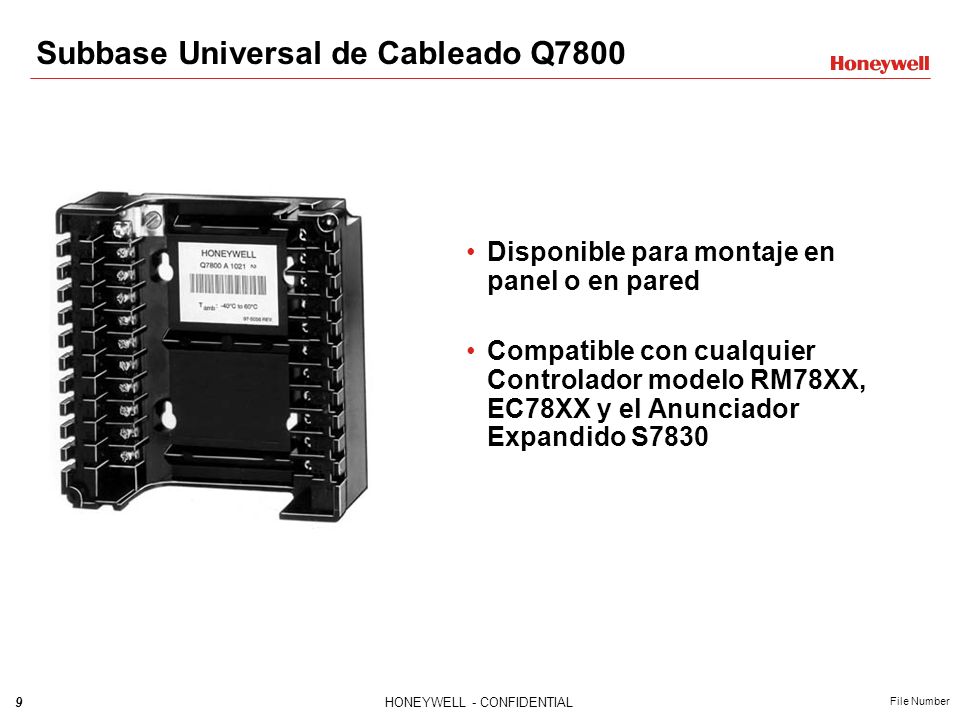

Disponible para montaje en panel o en pared Compatible con cualquier Controlador modelo RM78XX, EC78XX y el Anunciador Expandido S7830

10 A cada tipo de detector de Flama va asociado un Amplificador de Flama

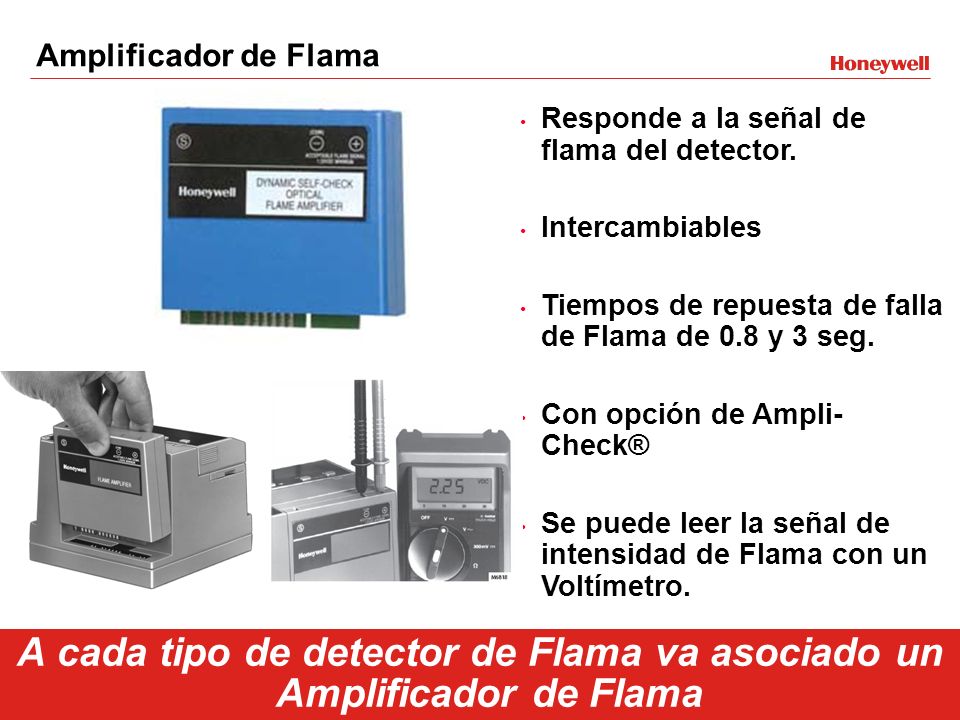

Responde a la señal de flama del detector. Intercambiables Tiempos de repuesta de falla de Flama de 0.8 y 3 seg. Con opción de Ampli-Check® Se puede leer la señal de intensidad de Flama con un Voltímetro. A cada tipo de detector de Flama va asociado un Amplificador de Flama

11 Optico Estado Sólido / Blanco
Amplificador de Flama Amplificador Tipo de detector/Color de etiqueta Detector compatible R7847 Varilla / Verde C7007, C7008, C7009, C7012 R7848 Infrarojo / Rojo C7015 R7849 Ultravioleta / Morado C7027, C7035 R7886 UV Sensibilidad Ajustable / Azul C7076 R7861 UV con Autochequeo / Morado C7061 R C7927, C7962 Optico Estado Sólido / Blanco

12 Tarjeta de tiempo de Prepurga ST7800
Prepurga consiste en eliminar el remanente de combustible que puede existir dentro de la cámara de combustión, esto accionando el motor del quemador durante un periodo de tiempo justo antes de realizar el proceso de ignición. 15 tiempos de purga seleccionables, desde 2 segundos hasta 30 min

13 Módulo de display con Teclado S7800
Incluido con el RM7800 y RM7838 Opcional para todos los otros módulos Disponible en varios idiomas incluido Español Permite conexiones para Reseteo Remoto Permite conexiones para comunicación Modbus Provee el status de operación del quemador Estado de la secuencia Información Diagnóstica e Histórica de fallos

14 Módulo de display con Teclado S7800
Conector de cinco alambres para comunicaciones, display con teclado remoto y reset remoto Estado de la secuencia DI= Diagnósticos H1-H6 = Historial de fallas AE= Anunciador Expandido RUN DI Main Valve T9 ON Mensajes de estado del control y dispositivos auxiliares

15 Indicación de fallas y alarmas

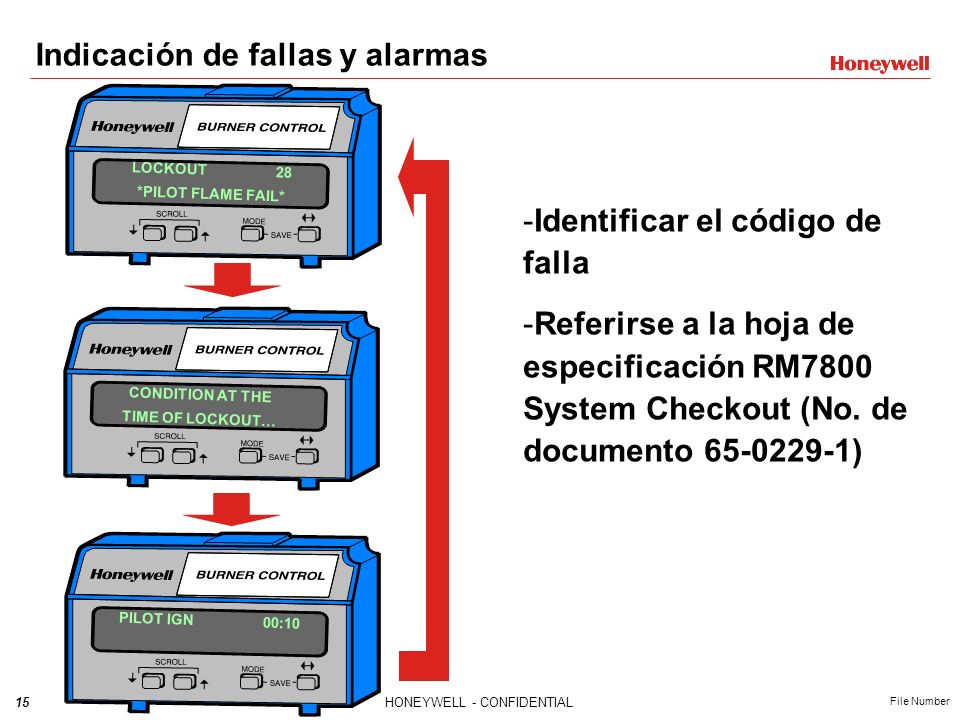

LOCKOUT 28 *PILOT FLAME FAIL* Identificar el código de falla Referirse a la hoja de especificación RM7800 System Checkout (No. de documento ) CONDITION AT THE TIME OF LOCKOUT… PILOT IGN 00:10

16 Programacion del Display (series 4 & posteriores)
Módulo de display con Teclado S7800 Estado del Quemador Señal de Flama Ciclos Totales Horas Totales Historial de Fallas Informacion Diagnostica Anunciador Expandido Programacion del Display Mensaje de Costumer Service Clonar Protección por Password Comunicación Modbus S7800A1001 (Serie 1, 2 y 3) (series 4 & posteriores) (Series 4) (Series 5 & posterior) Notes:

17 Módulos de Relevador Existen diferentes modelos dependiendo de la aplicación del Control del Quemador

18 SWITCH DE FLAMA RM7823 SWITCH DE FLAMA; ACTIVA 2 SALIDAS DE RELEVADOR SPDT EN PRESENCIA DE FLAMA SALIDA PARA EL SHUTTER DE AUTOCHEQUEO DEL DETECTOR DE FLAMA PARA APLICACIONES DONDE ÚNICAMENTE SE REQUIERA SALIDA DE RELEVADOR EN PRESENCIA DE LLAMA (NO REALIZA SECUENCIA ALGUNA) FLAME SIGNAL V 5.0V

19 Controles Primarios VS Programados
ENTRADAS SALIDAS ENTRADAS SALIDAS MOTOR DEL QUEMADOR LIMITES DE OPERACIÓN MOTOR DEL QUEMADOR LIMITES DE OPERACIÓN IGNICIÓN IGNICIÓN INTERLOCKS VALVULA PILOTO VALVULA PILOTO DETECTOR DE LLAMA VALVULA PRINCIPAL DETECTOR DE LLAMA VALVULA PRINCIPAL MODULACIÓN DE FLAMA Control Programado: Control que permite Modulación de Flama y entradas de Interlocks (permisivos) Control Primario: Control ON/OFF Controles primarios comunes: RM7890 RM7895 RM7896 Controles programados comunes: RM7838 RM7840 RM7800

20 TRANSFORMADOR DE IGNICION
SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO CONTROLADOR PRIMARIO DE SEGURIDAD CONTROL OPERATIVO (LIMITE) 120 Vac DETECTOR DE FLAMA ON C VALVULA PRINCIPAL LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO VALVULA DE PILOTO LINEA DE PILOTO TRANSFORMADOR DE IGNICION CERRADO

21 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
Sistema en Espera (Standby): -No hay Demanda por parte de los Controles de Operación -Las válvulas de combustible están cerradas por lo tanto No hay Flama STANDBY FLAME SIGNAL V 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

22 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
Existe Demanda por parte de los Controles de Operación -Comienza la secuencia de Ignición STANDBY FLAME SIGNAL V 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

23 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
La primera etapa es el periodo de Barrido o Purga -El Control Primario arranca el motor del Quemador para barrer los gases de la cámara de combustión de la caldera -El tiempo de este periodo lo determinará la tarjeta ST7800 PURGE FLAME SIGNAL V 00:05 00:04 00:03 00:02 00:06 00:07 00:10 00:09 00:08 00:01 00:00 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

24 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
Periodo de Estabilización de Flama Piloto -Abre la Válvula Piloto y se energiza el transformador de Ignición; se establece la Flama Piloto. -El Detector de Flama debe de ver la Flama del Piloto; se apaga el transformador de Ignición una vez detectada la flama PILOT FLAME SIGNAL V 00:05 00:04 00:03 00:02 00:06 00:07 00:10 00:09 00:08 00:01 00:00 5.0V 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO ABIERTO

25 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
Periodo de Estabilización de Flama Principal -Una vez establecido el Piloto se abre la válvula Principal -Se establece la Flama Principal y esta debe ser vista por el detector de Flama MAIN FLAME SIGNAL V 00:05 00:04 00:03 00:02 00:06 00:07 00:10 00:09 00:08 00:01 00:00 5.0V 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR ABIERTO LINEA DE PILOTO ABIERTO

26 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
Una vez establecida la Flama Principal el sistema se queda en Operación hasta que la demanda esté satisfecha RUN FLAME SIGNAL V 5.0V 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR ABIERTO LINEA DE PILOTO ABIERTO

27 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
Demanda Satisfecha: Cierran Válvulas, se apaga la flama y el sistema queda en espera nuevamente. RUN FLAME SIGNAL V 5.0V 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR ABIERTO LINEA DE PILOTO ABIERTO

28 SECUENCIA DE OPERACION DE UN CONTROL PRIMARIO
Demanda Satisfecha: Cierran Válvulas, se apaga la flama y el sistema queda en espera nuevamente. STANDBY FLAME SIGNAL V 0.0V 120 Vac ON C LINEA PRINCIPAL CALDERA GAS QUEMADOR CERRADO LINEA DE PILOTO CERRADO

29 Señal de Control de Modulación Señal de Controles de Operación

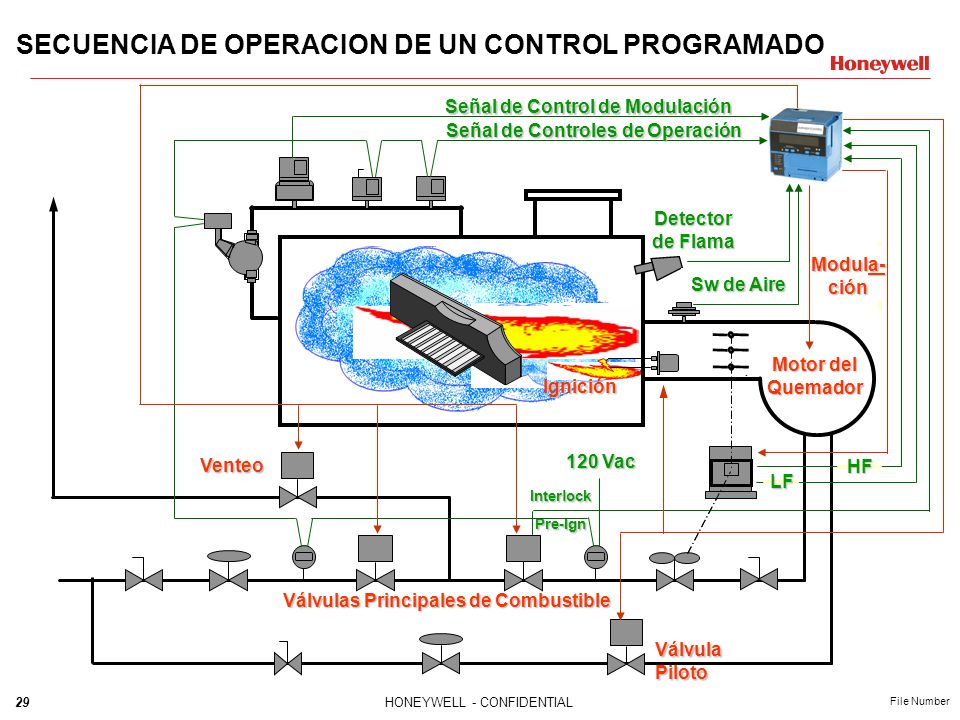

SECUENCIA DE OPERACION DE UN CONTROL PROGRAMADO Señal de Control de Modulación Señal de Controles de Operación Detector de Flama FuegoAlto Modula-ción Fuego Bajo Sw de Aire Motor del Quemador Ignición Válvulas Principales de Combustible Venteo 120 Vac HF LF Interlock Pre-Ign Notes: Válvula Piloto

30 Jumpers de Configuración
LA CONFIGURACIÓN DE LOS PUENTES NO PUEDE SER CAMBIADA UNA VEZ CORTADOS O DESPUES DE 200 HORAS DE OPERACIÓN PUENTE NUMERO DESCRIPCION INTACTO CORTADO RM7890 TIPO 1 PERIODO DE 10 SEG 4 SEG RM7890A,B,D ESTABILIZACION DE LLAMA PILOTO 2 ACCION POR REINICIO BLOQUEO RM7890A,B,D FALLA DE LLAMA*

31 Dispositivos de Seguridad Serie 7800
Módulos Adicionales

32 Anunciador Expandido S7830
-Todos los controles operativos son conectados paralelamente al S7830 -Es capaz de conectarse a las pantallas S7800 y S7999 -Colocar puentes solamente en las terminales de controles no utilizados -Cadena de limites va conectada a la terminal 6 del RM7800, cadena de interlocks va conectada a la terminal 7 del RM7800

33 Anunciador Expandido S7830

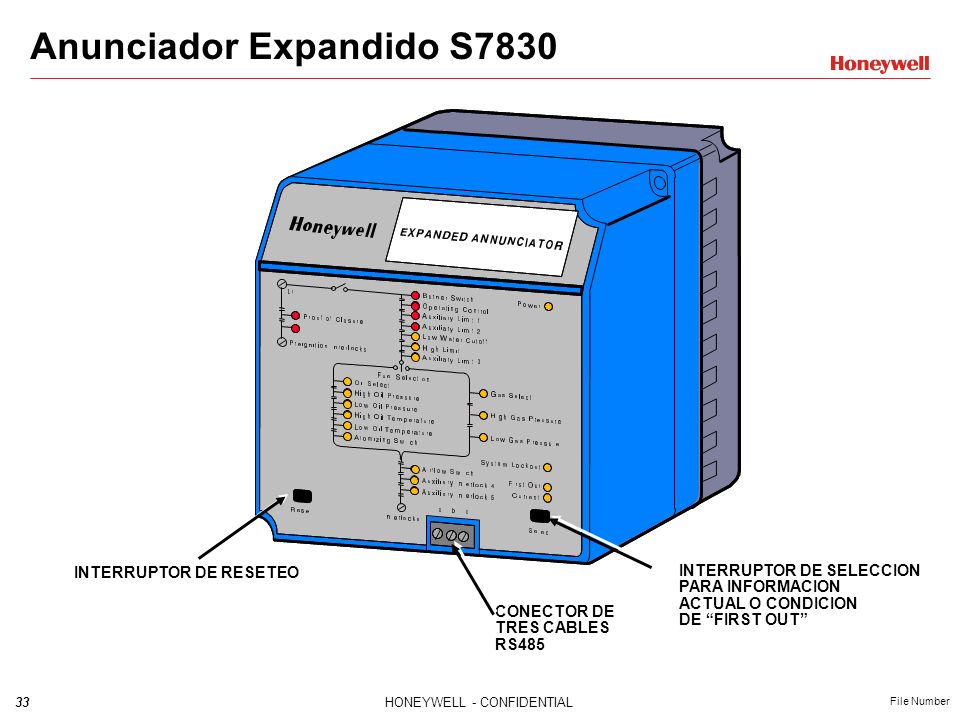

INTERRUPTOR DE RESETEO INTERRUPTOR DE SELECCION PARA INFORMACION ACTUAL O CONDICION DE “FIRST OUT” CONECTOR DE TRES CABLES RS485

34 Modulo de comunicación Modbus S7810M
-Permite comunicar al RM7800, S7830 y R7999 a un PLC o la pantalla S7999 ( configurar a bauds) -Los dispositivos van conectados en configuración “daisy chain” -Permite conectar un botón de reset remoto -Pueden conectarse hasta 31 S7810M sin necesidad de utilizar un repetidor -Utilizar cable blindado Belden para las conexiones

35 Modulo de comunicación Modbus S7810M – Monitoreo vía PC

36 Modulo de comunicación Modbus S7810M – Monitoreo vía PC

37 Donde encontrar los equipos de la SERIE 7800?
Entre las Páginas 667 y 693 Catálogo Tradeline Entre las Páginas 795 y 823 Catálogo Tradeline

38 MODULATION BURNER CONTROL

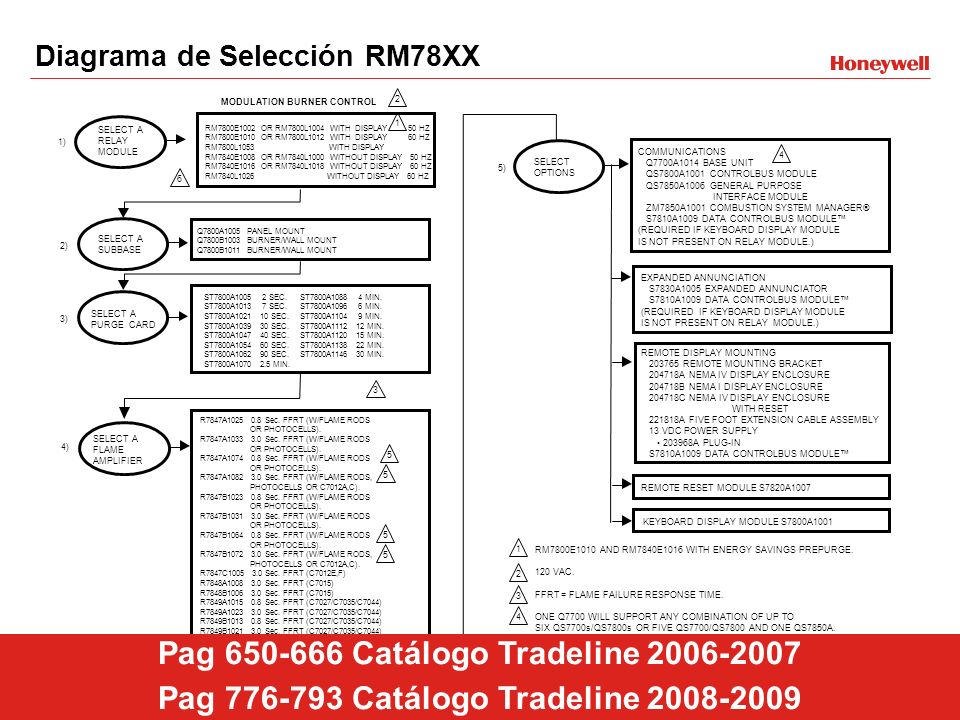

Diagrama de Selección RM78XX RM7800E1002 OR RM7800L1004 WITH DISPLAY HZ RM7800E1010 OR RM7800L1012 WITH DISPLAY HZ RM7800L WITH DISPLAY RM7840E1008 OR RM7840L1000 WITHOUT DISPLAY 50 HZ RM7840E1016 OR RM7840L1018 WITHOUT DISPLAY 60 HZ RM7840L WITHOUT DISPLAY 60 HZ RM7800E1010 AND RM7840E1016 WITH ENERGY SAVINGS PREPURGE. 120 VAC. FFRT = FLAME FAILURE RESPONSE TIME. ONE Q7700 WILL SUPPORT ANY COMBINATION OF UP TO SIX QS7700s/QS7800s OR FIVE QS7700/QS7800 AND ONE QS7850A. FLAME RODS WITH LEADWIRE RUNS GREATER THAN 50 FEET. HAS INTERMITTENT PILOT. COMMUNICATIONS Q7700A1014 BASE UNIT QS7800A1001 CONTROLBUS MODULE QS7850A1006 GENERAL PURPOSE INTERFACE MODULE ZM7850A1001 COMBUSTION SYSTEM MANAGER® S7810A1009 DATA CONTROLBUS MODULE™ (REQUIRED IF KEYBOARD DISPLAY MODULE IS NOT PRESENT ON RELAY MODULE.) SELECT OPTIONS 5) 6 1 2 3 SELECT A RELAY MODULE 1) SUBBASE 2) FLAME AMPLIFIER 4) KEYBOARD DISPLAY MODULE S7800A1001 REMOTE RESET MODULE S7820A1007 REMOTE DISPLAY MOUNTING REMOTE MOUNTING BRACKET 204718A NEMA IV DISPLAY ENCLOSURE 204718B NEMA I DISPLAY ENCLOSURE 204718C NEMA IV DISPLAY ENCLOSURE WITH RESET 221818A FIVE FOOT EXTENSION CABLE ASSEMBLY 13 VDC POWER SUPPLY • A PLUG-IN EXPANDED ANNUNCIATION S7830A1005 EXPANDED ANNUNCIATOR (REQUIRED IF KEYBOARD DISPLAY MODULE IS NOT PRESENT ON RELAY MODULE.) Q7800A1005 PANEL MOUNT Q7800B1003 BURNER/WALL MOUNT Q7800B1011 BURNER/WALL MOUNT R7847A Sec. FFRT (W/FLAME RODS OR PHOTOCELLS). R7847A Sec. FFRT (W/FLAME RODS R7847A Sec. FFRT (W/FLAME RODS R7847A Sec. FFRT (W/FLAME RODS, PHOTOCELLS OR C7012A,C). R7847B Sec. FFRT (W/FLAME RODS R7847B Sec. FFRT (W/FLAME RODS R7847B Sec. FFRT (W/FLAME RODS R7847B Sec. FFRT (W/FLAME RODS, R7847C Sec. FFRT (C7012E,F) R7848A Sec. FFRT (C7015) R7848B Sec. FFRT (C7015) R7849A Sec. FFRT (C7027/C7035/C7044) R7849A Sec. FFRT (C7027/C7035/C7044) R7849B Sec. FFRT (C7027/C7035/C7044) R7849B Sec. FFRT (C7027/C7035/C7044) R7886A Sec. FFRT (C7076A,D) M4547 5 4 PURGE CARD 3) ST7800A SEC ST7800A MIN. ST7800A SEC ST7800A MIN. ST7800A SEC. ST7800A MIN. ST7800A SEC. ST7800A MIN. ST7800A SEC. ST7800A MIN. ST7800A SEC. ST7800A MIN. ST7800A SEC. ST7800A MIN. ST7800A MIN. MODULATION BURNER CONTROL Pag Catálogo Tradeline Pag Catálogo Tradeline
