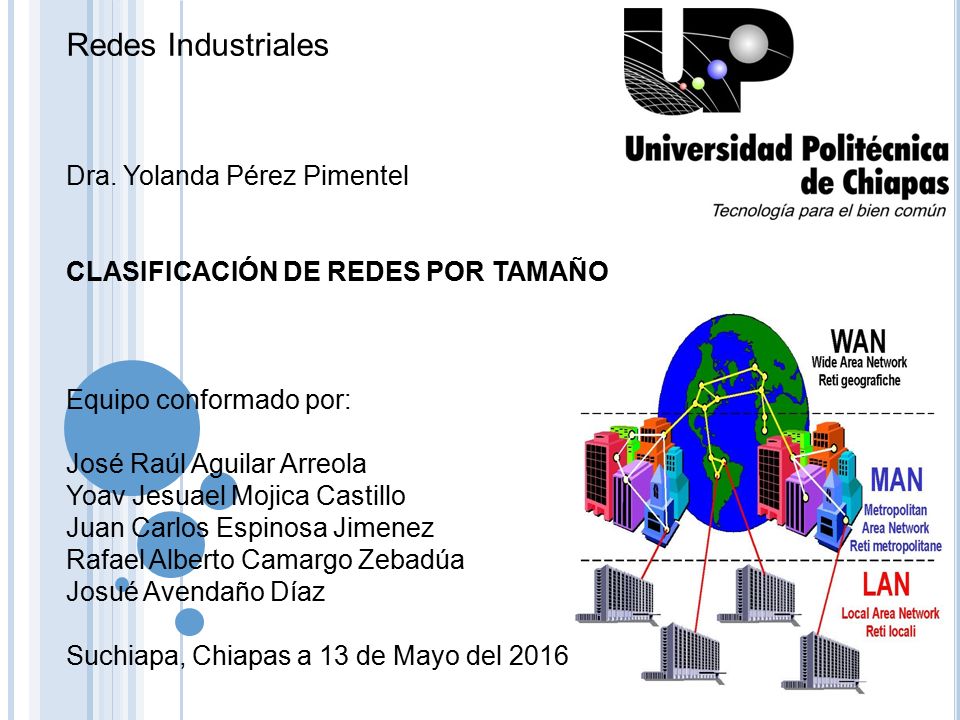

1 Redes Industriales Dra. Yolanda Pérez Pimentel CLASIFICACIÓN DE REDES POR TAMAÑO Equipo conformado por: José Raúl Aguilar Arreola Yoav Jesuael Mojica Castillo Juan Carlos Espinosa Jimenez Rafael Alberto Camargo Zebadúa Josué Avendaño Díaz Suchiapa, Chiapas a 13 de Mayo del 2016

2 Una red PAN, abreviatura del inglés Personal Area Network, es básicamente una red integrada por todos los dispositivos en el entorno local y cercano de su usuario, es decir que la componen todos los aparatos que están cerca del mismo.

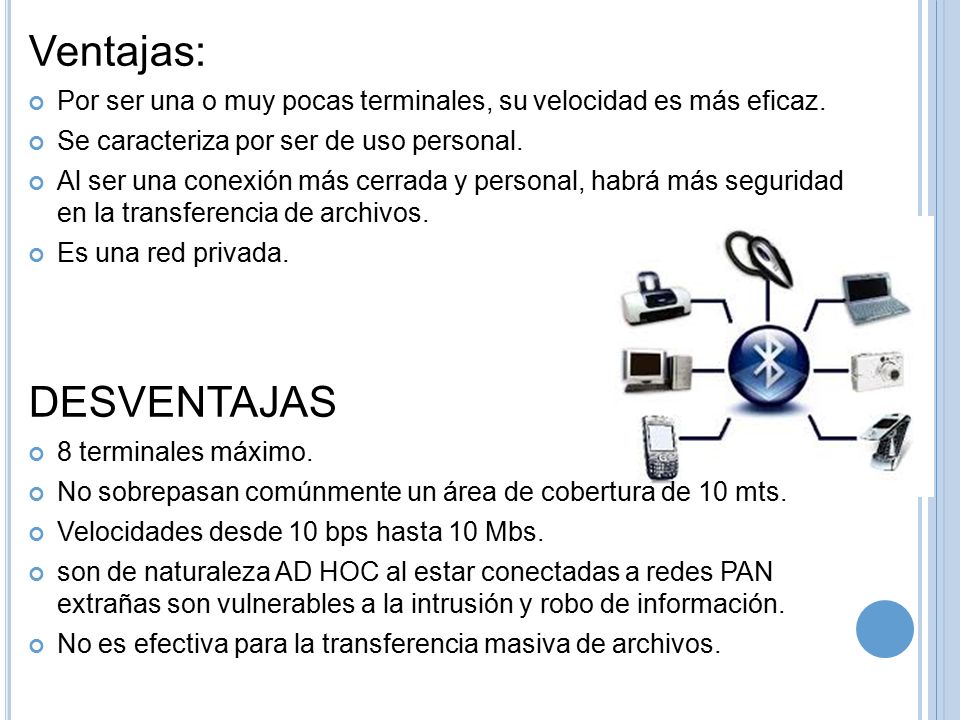

3 Ventajas: Por ser una o muy pocas terminales, su velocidad es más eficaz. Se caracteriza por ser de uso personal. Al ser una conexión más cerrada y personal, habrá más seguridad en la transferencia de archivos. Es una red privada. DESVENTAJAS 8 terminales máximo. No sobrepasan comúnmente un área de cobertura de 10 mts. Velocidades desde 10 bps hasta 10 Mbs. son de naturaleza AD HOC al estar conectadas a redes PAN extrañas son vulnerables a la intrusión y robo de información. No es efectiva para la transferencia masiva de archivos.

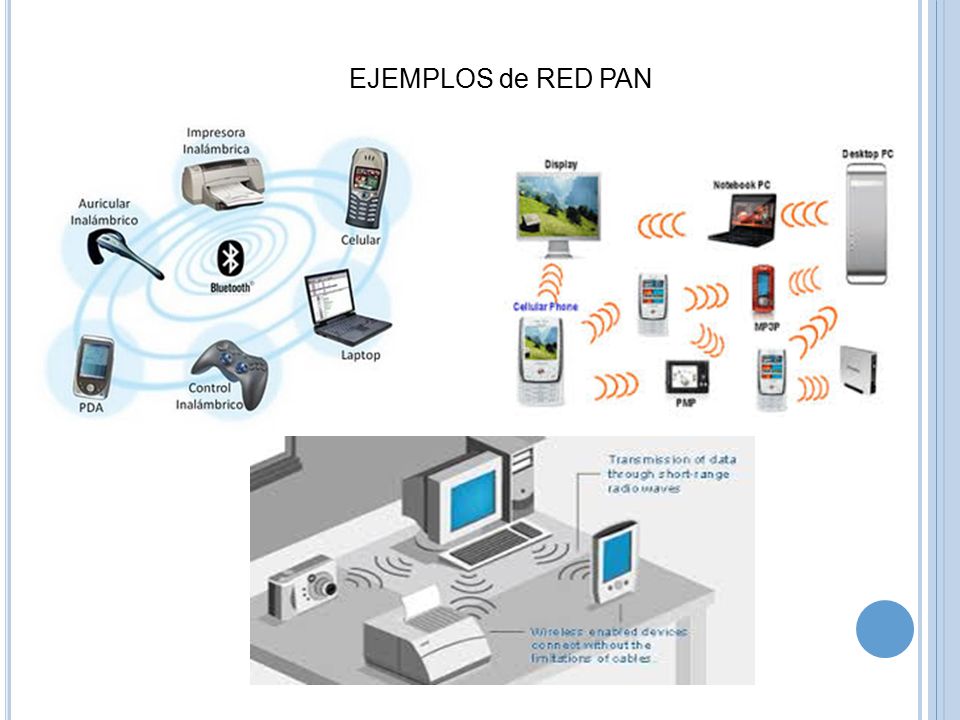

4 EJEMPLOS de RED PAN

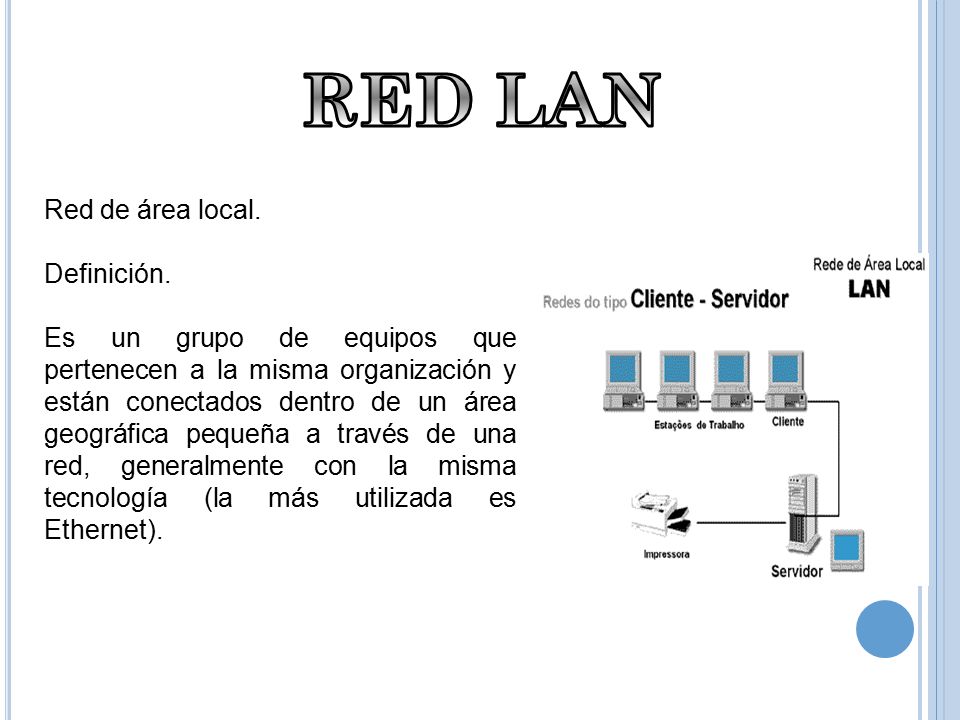

5 Red de área local. Definición. Es un grupo de equipos que pertenecen a la misma organización y están conectados dentro de un área geográfica pequeña a través de una red, generalmente con la misma tecnología (la más utilizada es Ethernet).

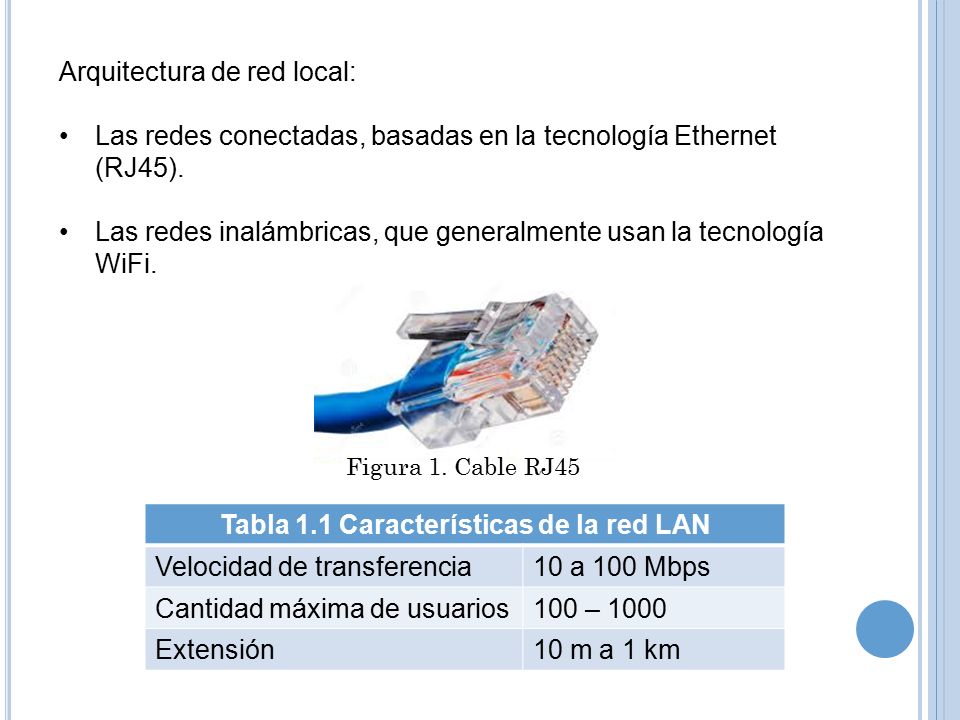

6 Arquitectura de red local: Las redes conectadas, basadas en la tecnología Ethernet (RJ45). Las redes inalámbricas, que generalmente usan la tecnología WiFi. Tabla 1.1 Características de la red LAN Velocidad de transferencia10 a 100 Mbps Cantidad máxima de usuarios100 – 1000 Extensión10 m a 1 km Figura 1. Cable RJ45

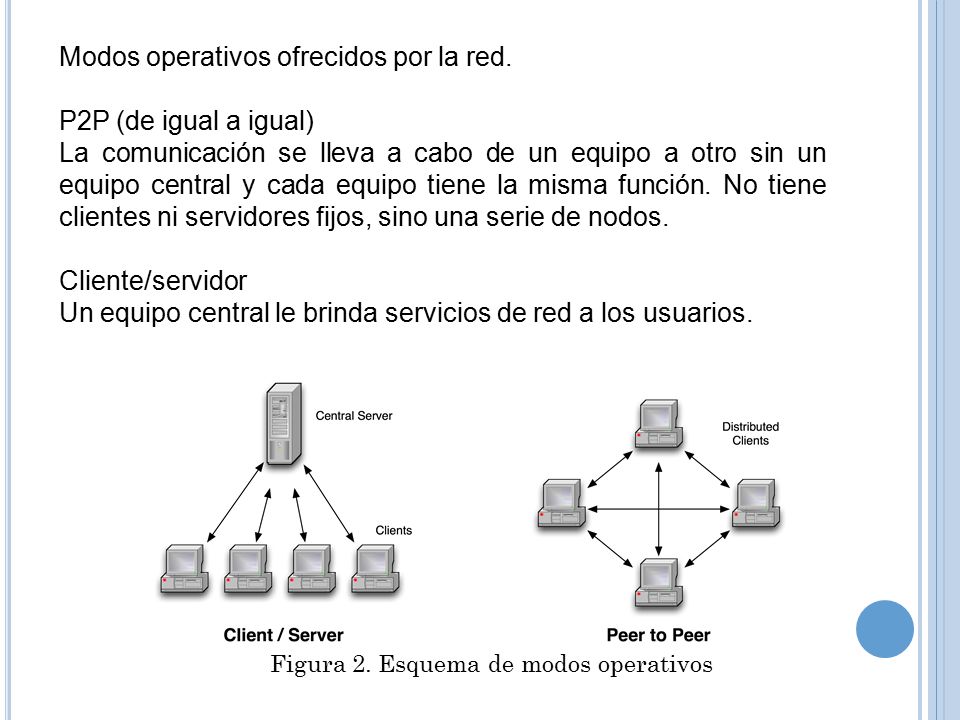

7 Modos operativos ofrecidos por la red. P2P (de igual a igual) La comunicación se lleva a cabo de un equipo a otro sin un equipo central y cada equipo tiene la misma función. No tiene clientes ni servidores fijos, sino una serie de nodos. Cliente/servidor Un equipo central le brinda servicios de red a los usuarios. Figura 2. Esquema de modos operativos

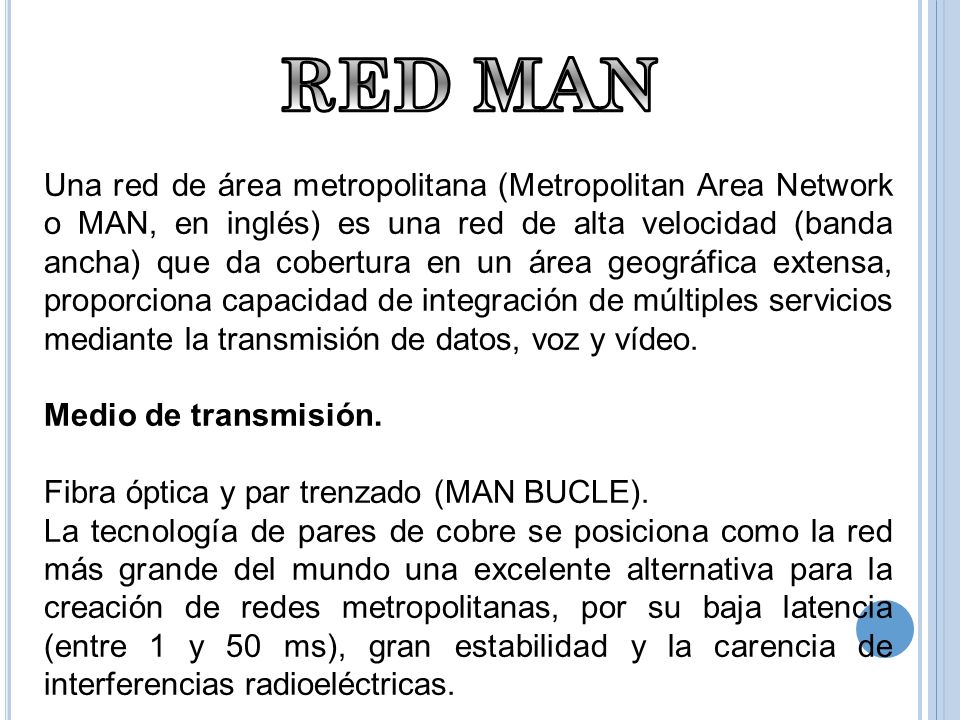

8

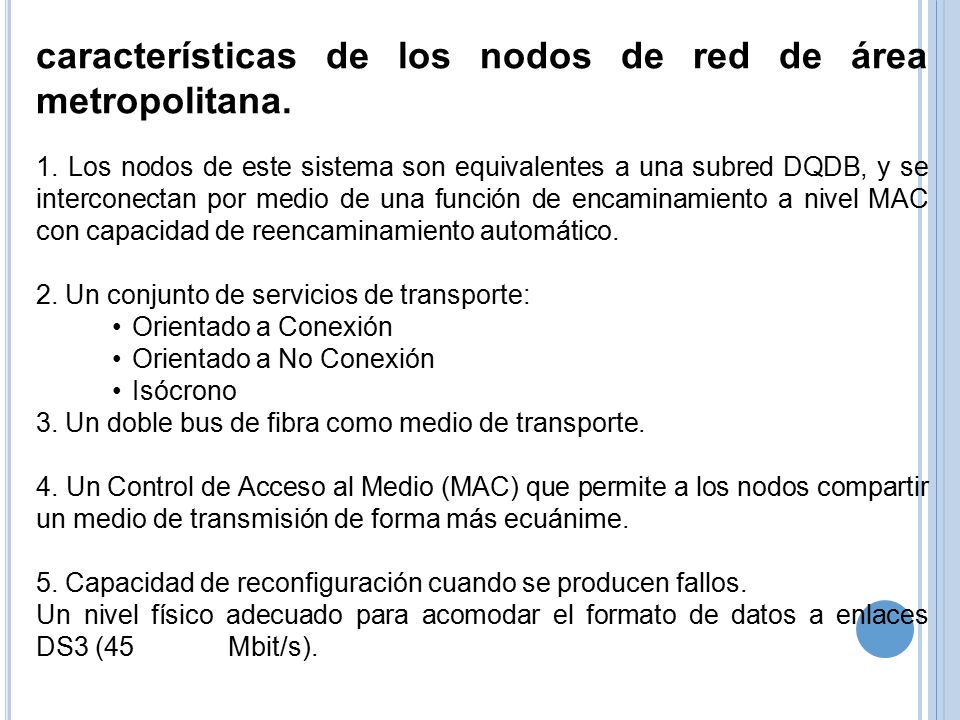

9 características de los nodos de red de área metropolitana. 1. Los nodos de este sistema son equivalentes a una subred DQDB, y se interconectan por medio de una función de encaminamiento a nivel MAC con capacidad de reencaminamiento automático. 2. Un conjunto de servicios de transporte: Orientado a Conexión Orientado a No Conexión Isócrono 3. Un doble bus de fibra como medio de transporte. 4. Un Control de Acceso al Medio (MAC) que permite a los nodos compartir un medio de transmisión de forma más ecuánime. 5. Capacidad de reconfiguración cuando se producen fallos. Un nivel físico adecuado para acomodar el formato de datos a enlaces DS3 (45 Mbit/s).

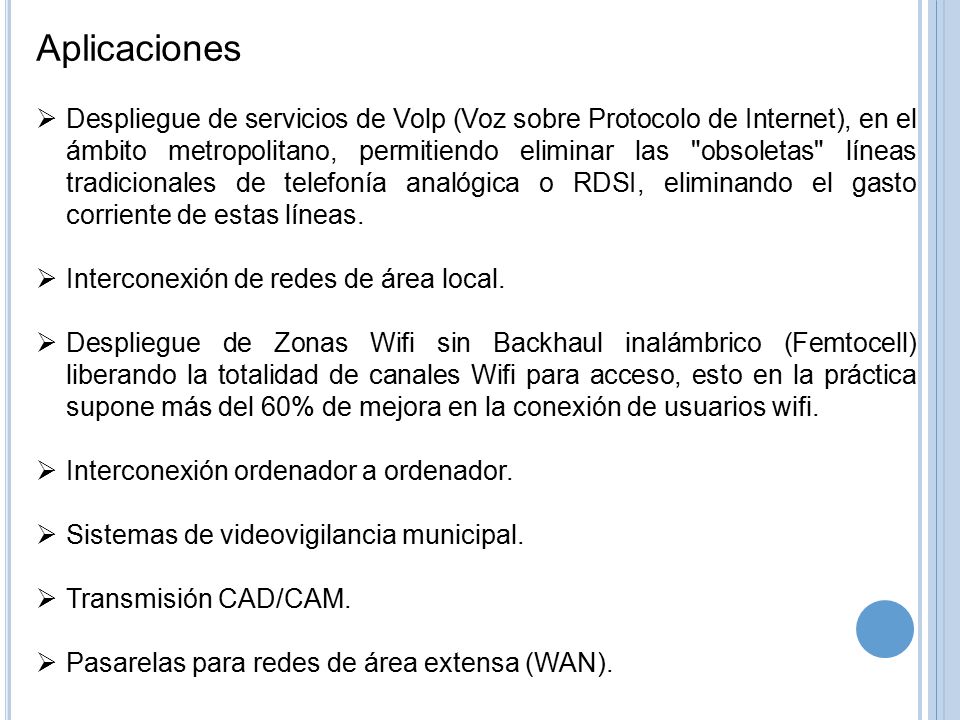

10 Aplicaciones  Despliegue de servicios de Volp (Voz sobre Protocolo de Internet), en el ámbito metropolitano, permitiendo eliminar las "obsoletas" líneas tradicionales de telefonía analógica o RDSI, eliminando el gasto corriente de estas líneas.  Interconexión de redes de área local.  Despliegue de Zonas Wifi sin Backhaul inalámbrico (Femtocell) liberando la totalidad de canales Wifi para acceso, esto en la práctica supone más del 60% de mejora en la conexión de usuarios wifi.  Interconexión ordenador a ordenador.  Sistemas de videovigilancia municipal.  Transmisión CAD/CAM.  Pasarelas para redes de área extensa (WAN).

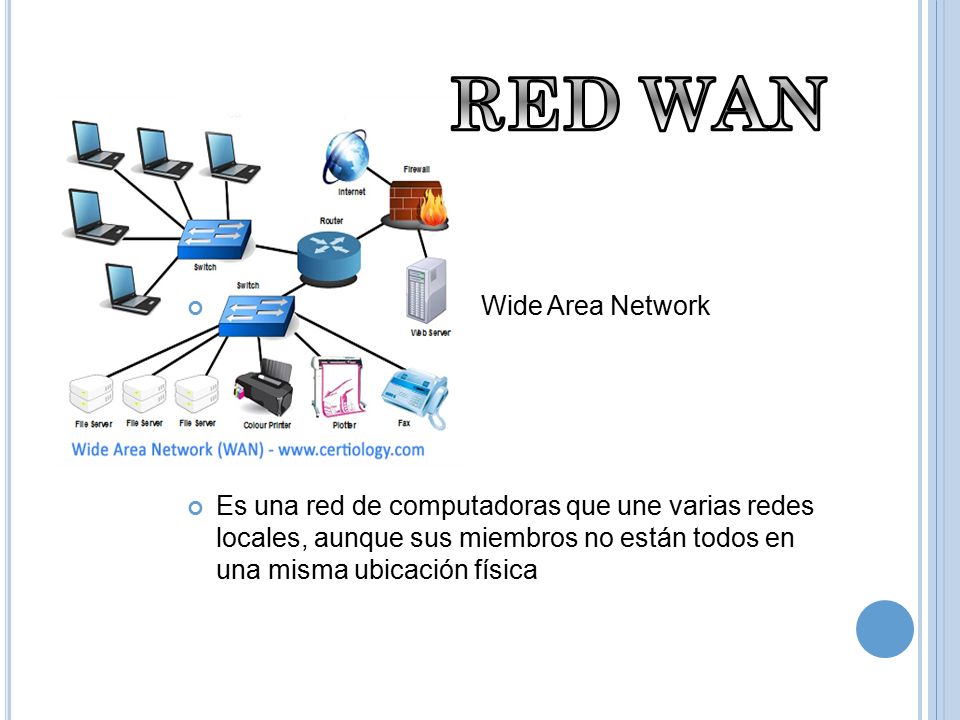

11 Wide Area Network Es una red de computadoras que une varias redes locales, aunque sus miembros no están todos en una misma ubicación física

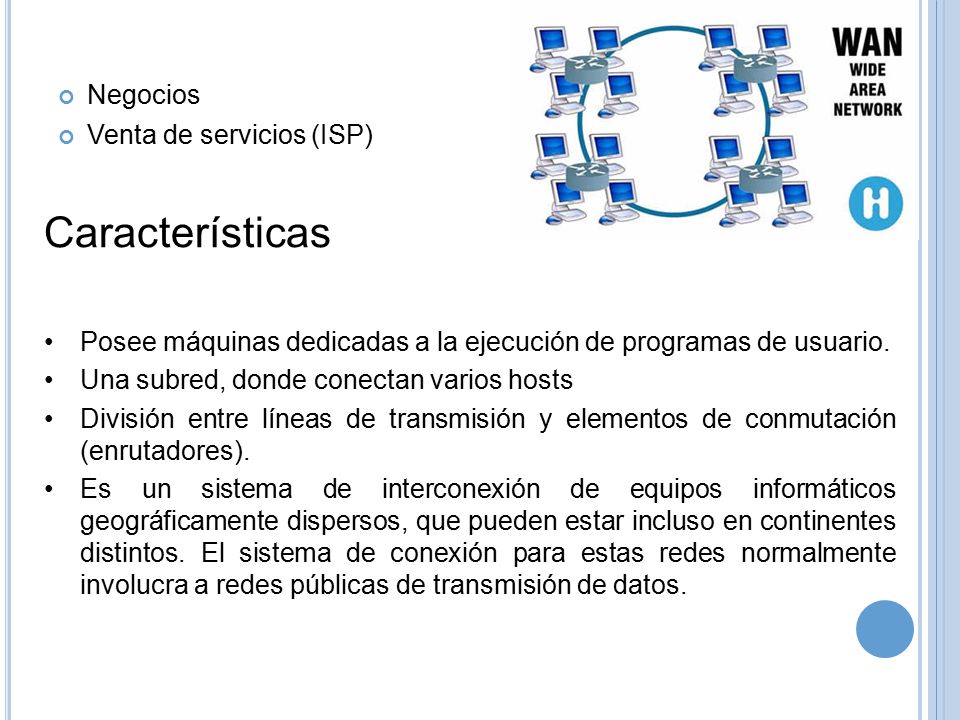

12 Negocios Venta de servicios (ISP) Características Posee máquinas dedicadas a la ejecución de programas de usuario. Una subred, donde conectan varios hosts División entre líneas de transmisión y elementos de conmutación (enrutadores). Es un sistema de interconexión de equipos informáticos geográficamente dispersos, que pueden estar incluso en continentes distintos. El sistema de conexión para estas redes normalmente involucra a redes públicas de transmisión de datos.

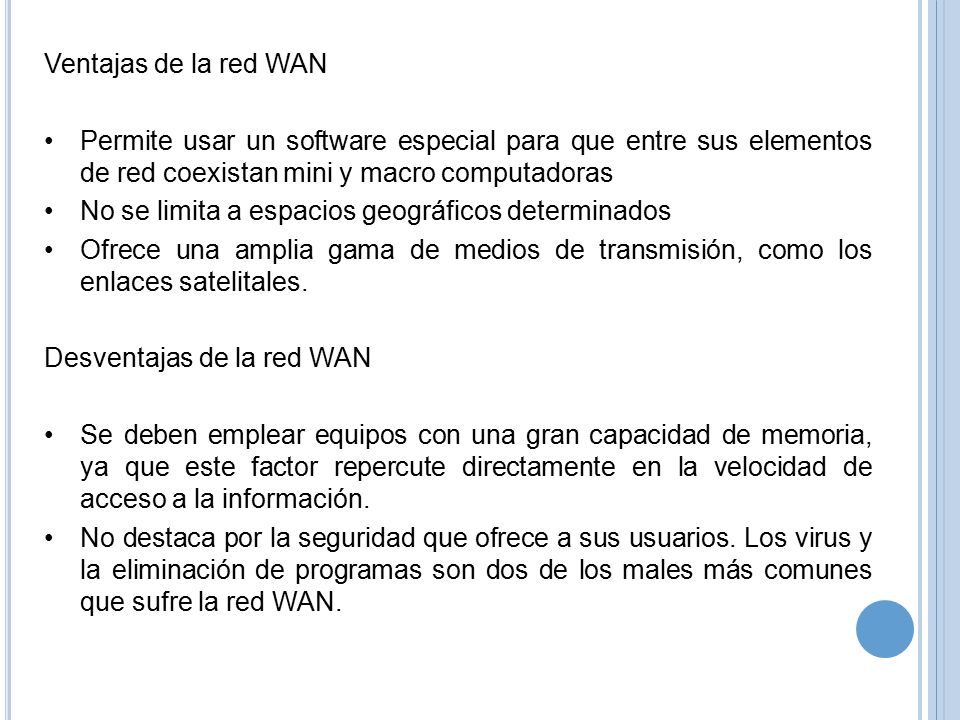

13 Ventajas de la red WAN Permite usar un software especial para que entre sus elementos de red coexistan mini y macro computadoras No se limita a espacios geográficos determinados Ofrece una amplia gama de medios de transmisión, como los enlaces satelitales. Desventajas de la red WAN Se deben emplear equipos con una gran capacidad de memoria, ya que este factor repercute directamente en la velocidad de acceso a la información. No destaca por la seguridad que ofrece a sus usuarios. Los virus y la eliminación de programas son dos de los males más comunes que sufre la red WAN.

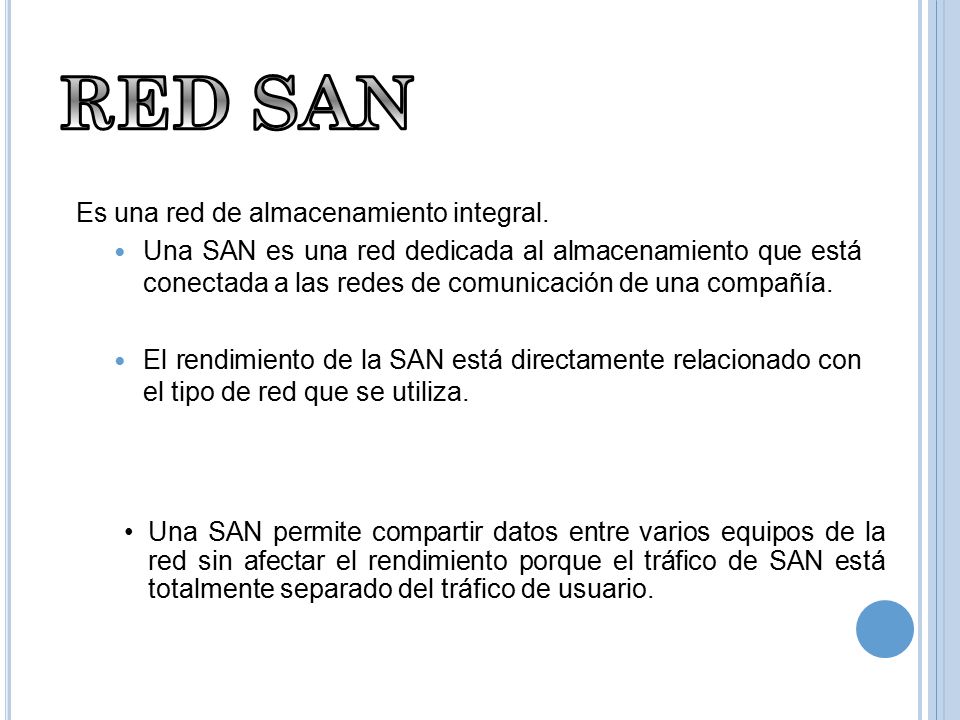

14 Es una red de almacenamiento integral. Una SAN es una red dedicada al almacenamiento que está conectada a las redes de comunicación de una compañía. El rendimiento de la SAN está directamente relacionado con el tipo de red que se utiliza. Una SAN permite compartir datos entre varios equipos de la red sin afectar el rendimiento porque el tráfico de SAN está totalmente separado del tráfico de usuario.

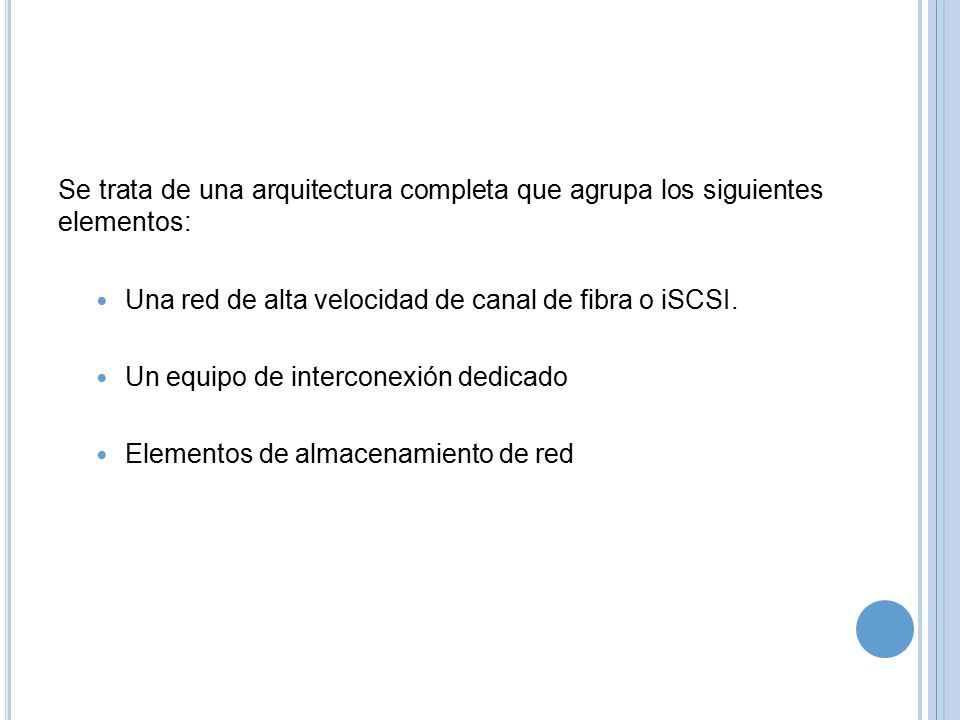

15 Se trata de una arquitectura completa que agrupa los siguientes elementos: Una red de alta velocidad de canal de fibra o iSCSI. Un equipo de interconexión dedicado Elementos de almacenamiento de red

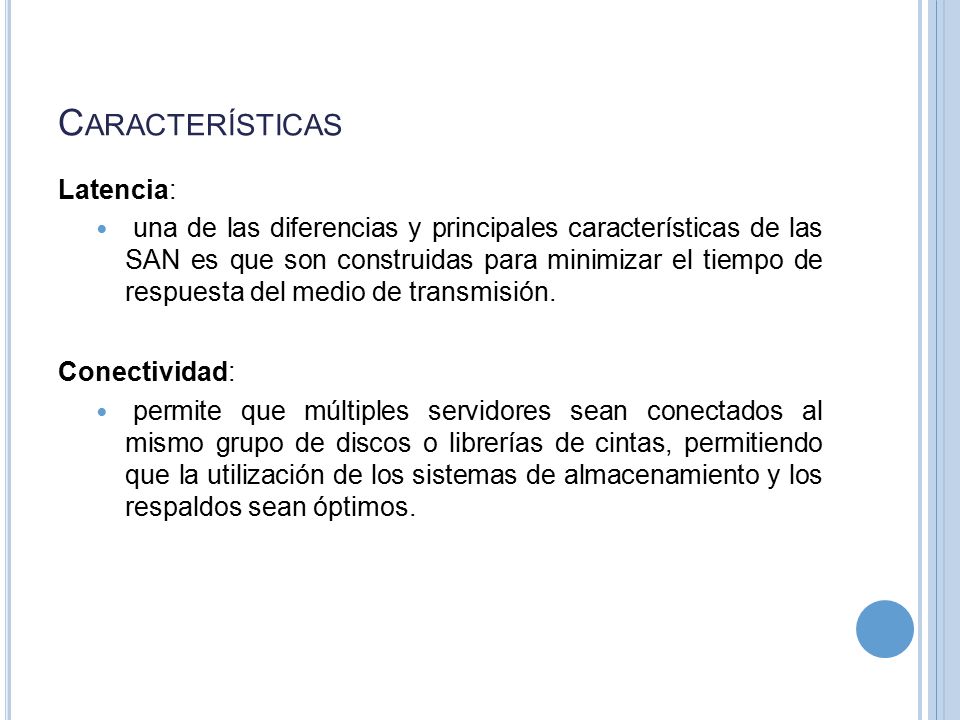

16 C ARACTERÍSTICAS Latencia: una de las diferencias y principales características de las SAN es que son construidas para minimizar el tiempo de respuesta del medio de transmisión. Conectividad: permite que múltiples servidores sean conectados al mismo grupo de discos o librerías de cintas, permitiendo que la utilización de los sistemas de almacenamiento y los respaldos sean óptimos.

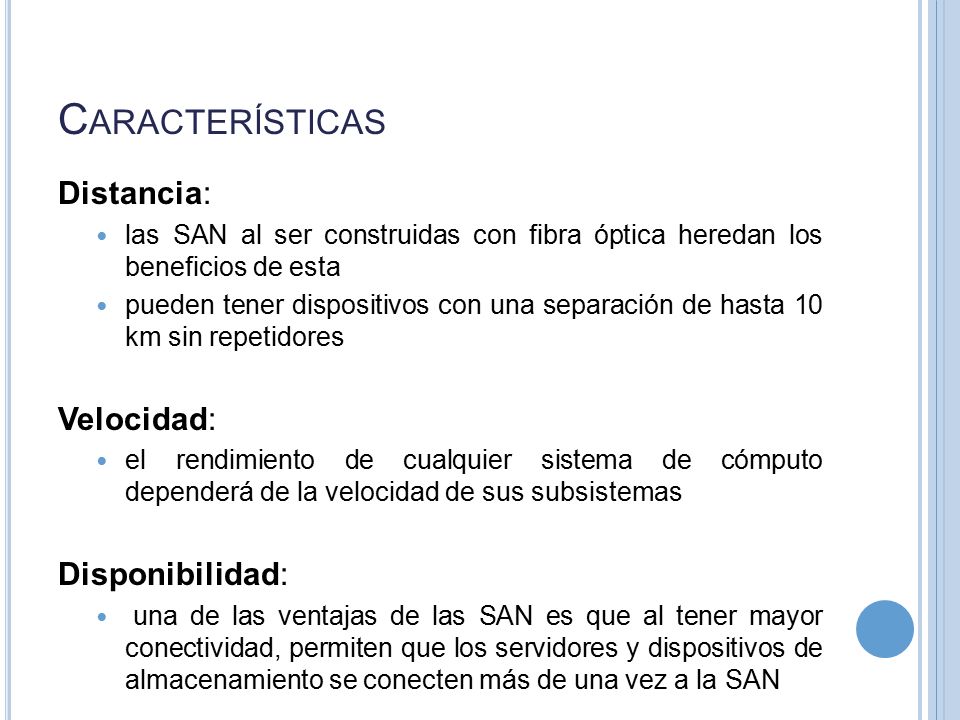

17 C ARACTERÍSTICAS Distancia: las SAN al ser construidas con fibra óptica heredan los beneficios de esta pueden tener dispositivos con una separación de hasta 10 km sin repetidores Velocidad: el rendimiento de cualquier sistema de cómputo dependerá de la velocidad de sus subsistemas Disponibilidad: una de las ventajas de las SAN es que al tener mayor conectividad, permiten que los servidores y dispositivos de almacenamiento se conecten más de una vez a la SAN

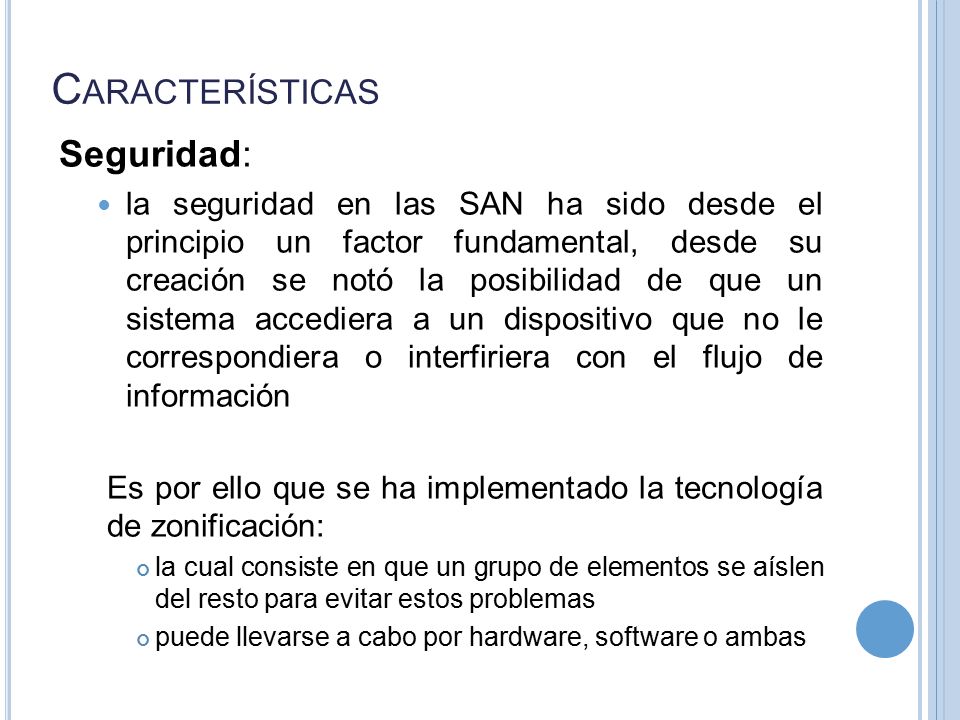

18 C ARACTERÍSTICAS Seguridad: la seguridad en las SAN ha sido desde el principio un factor fundamental, desde su creación se notó la posibilidad de que un sistema accediera a un dispositivo que no le correspondiera o interfiriera con el flujo de información Es por ello que se ha implementado la tecnología de zonificación: la cual consiste en que un grupo de elementos se aíslen del resto para evitar estos problemas puede llevarse a cabo por hardware, software o ambas

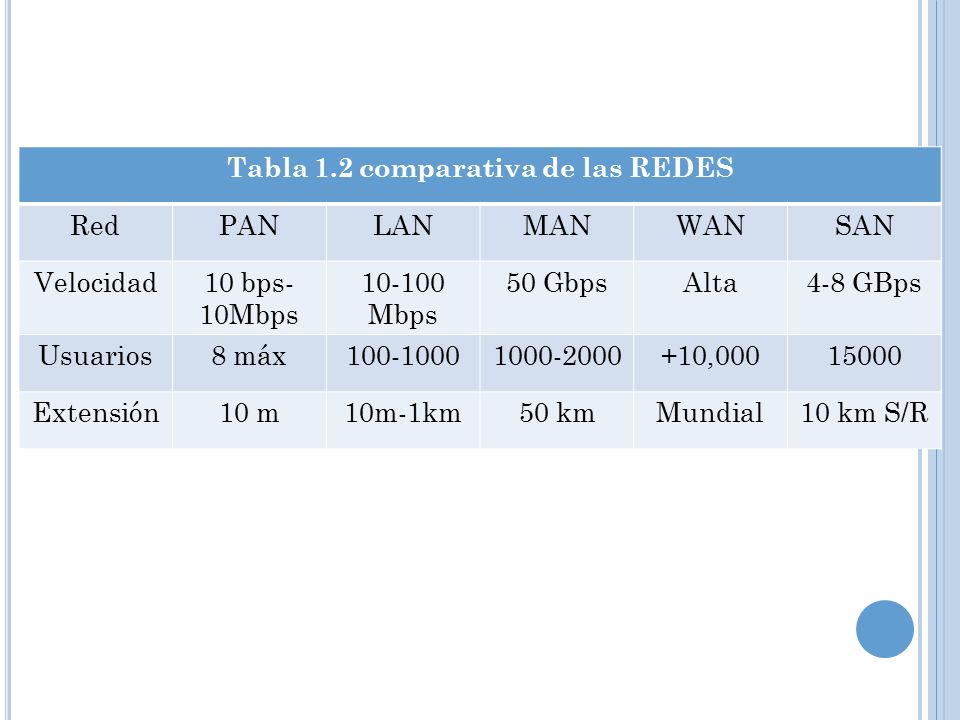

19 Tabla 1.2 comparativa de las REDES RedPANLANMANWANSAN Velocidad10 bps- 10Mbps 10-100 Mbps 50 GbpsAlta4-8 GBps Usuarios8 máx100-10001000-2000+10,00015000 Extensión10 m10m-1km50 kmMundial10 km S/R
