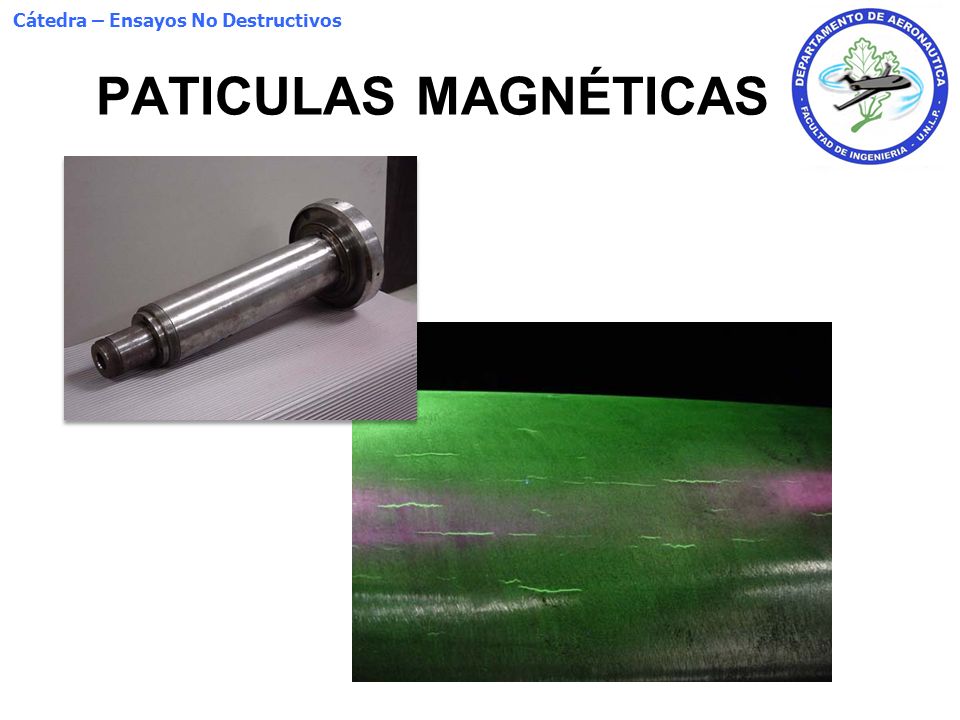

1 PATICULAS MAGNÉTICAS

2 ESTE FENOMENO TAMBIEN OCURRE SI LA FISURA ES SUB SUPERFICIAL
Principio Básico Elemento magnetizado POLO SUR POLO NORTE Si se genera una fisura Partículas de hierro se ven más fácilmente que la propia fisura ESTE FENOMENO TAMBIEN OCURRE SI LA FISURA ES SUB SUPERFICIAL

3 Aplicación: Pasos Básicos
Magnetizar la pieza que se requiere inspeccionar Si existe algún defecto (superficial o cerca de la superficie) se generará campo magnético localizado. Luego se colocan las partículas de hierro, secas o en suspensión húmeda, coloreadas o fluorescentes. Las partículas son atraídas por los campos magnéticos generados en los defectos formando una indicación visible, comparación con patrón. Se desmagnetiza la pieza.

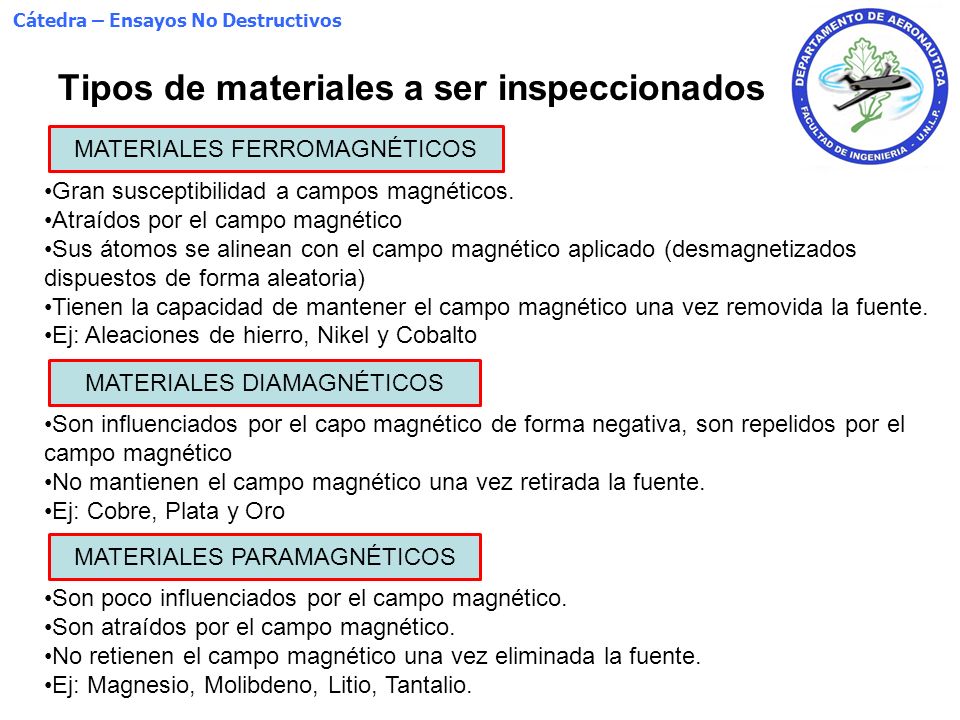

4 Tipos de materiales a ser inspeccionados
MATERIALES FERROMAGNÉTICOS Gran susceptibilidad a campos magnéticos. Atraídos por el campo magnético Sus átomos se alinean con el campo magnético aplicado (desmagnetizados dispuestos de forma aleatoria) Tienen la capacidad de mantener el campo magnético una vez removida la fuente. Ej: Aleaciones de hierro, Nikel y Cobalto MATERIALES DIAMAGNÉTICOS Son influenciados por el capo magnético de forma negativa, son repelidos por el campo magnético No mantienen el campo magnético una vez retirada la fuente. Ej: Cobre, Plata y Oro MATERIALES PARAMAGNÉTICOS Son poco influenciados por el campo magnético. Son atraídos por el campo magnético. No retienen el campo magnético una vez eliminada la fuente. Ej: Magnesio, Molibdeno, Litio, Tantalio.

5 Loop de Histéresis Magnética
Muestra la relación entre la intensidad de flujo magnético inducido (B) y la fuerza de magnetización (H) Magnetizado Flujo Magnético Remanente o Magnetismo Residual Flujo Magnético en el material igual a CERO Desmagnetizado FUERZA COERCITIVA

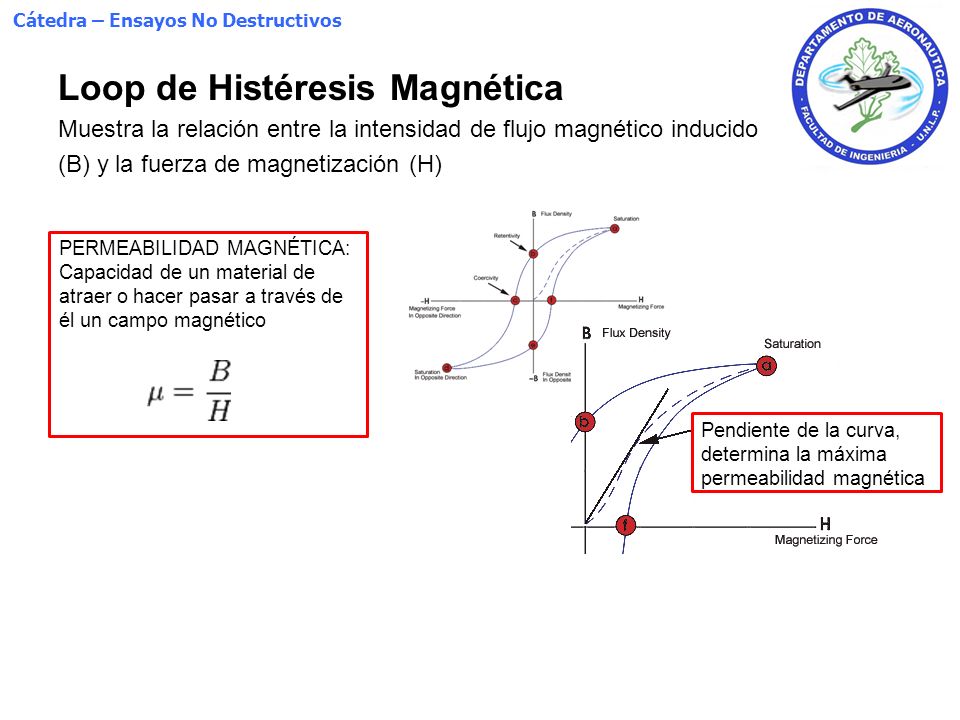

6 Loop de Histéresis Magnética
Muestra la relación entre la intensidad de flujo magnético inducido (B) y la fuerza de magnetización (H) PERMEABILIDAD MAGNÉTICA: Capacidad de un material de atraer o hacer pasar a través de él un campo magnético Pendiente de la curva, determina la máxima permeabilidad magnética

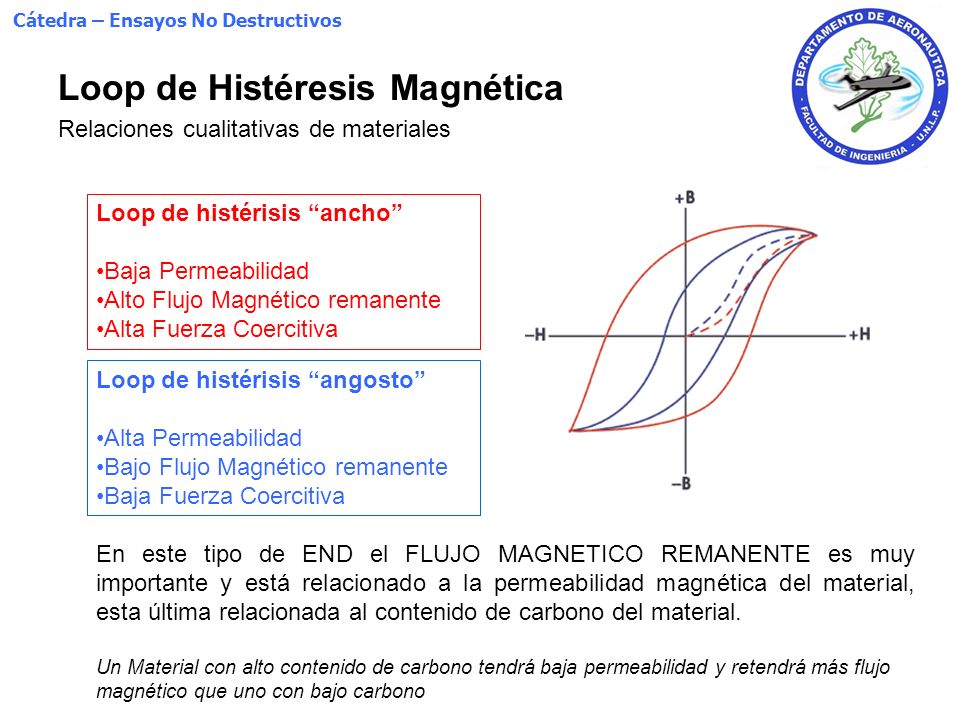

7 Loop de Histéresis Magnética
Relaciones cualitativas de materiales Loop de histérisis “ancho” Baja Permeabilidad Alto Flujo Magnético remanente Alta Fuerza Coercitiva Loop de histérisis “angosto” Alta Permeabilidad Bajo Flujo Magnético remanente Baja Fuerza Coercitiva En este tipo de END el FLUJO MAGNETICO REMANENTE es muy importante y está relacionado a la permeabilidad magnética del material, esta última relacionada al contenido de carbono del material. Un Material con alto contenido de carbono tendrá baja permeabilidad y retendrá más flujo magnético que uno con bajo carbono

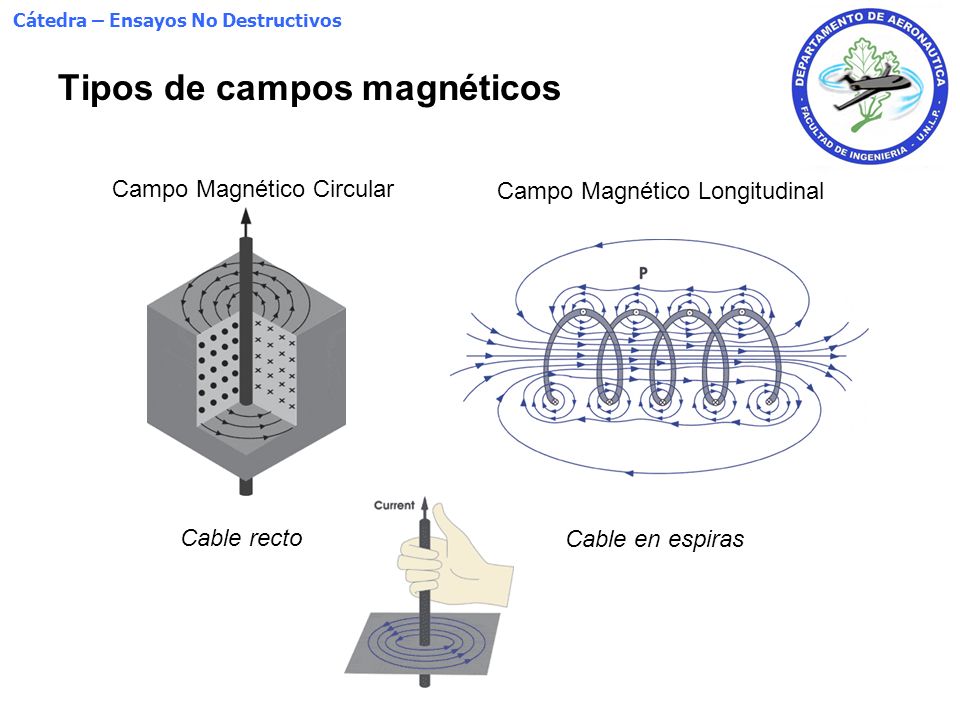

8 Tipos de campos magnéticos
Campo Magnético Circular Campo Magnético Longitudinal Cable recto Cable en espiras

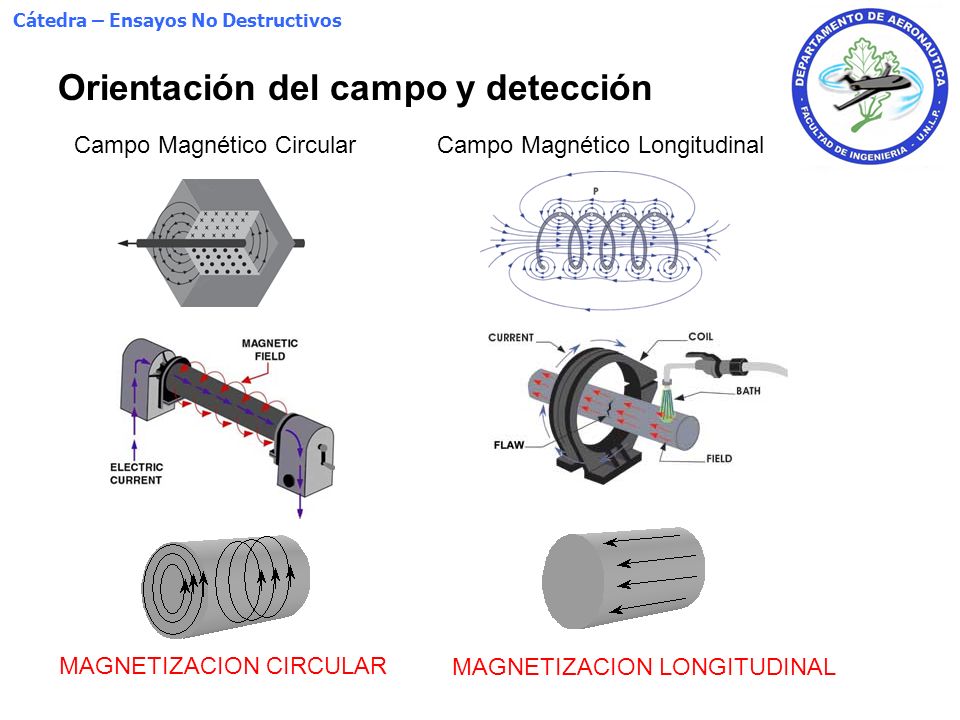

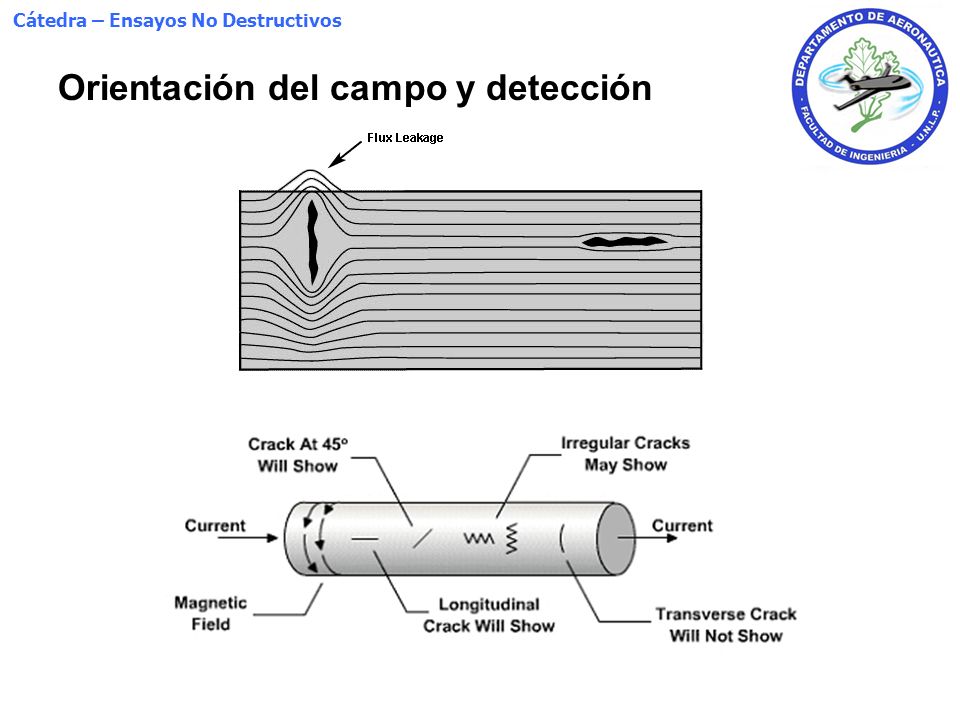

9 Orientación del campo y detección
Campo Magnético Circular Campo Magnético Longitudinal MAGNETIZACION CIRCULAR MAGNETIZACION LONGITUDINAL

10 Orientación del campo y detección

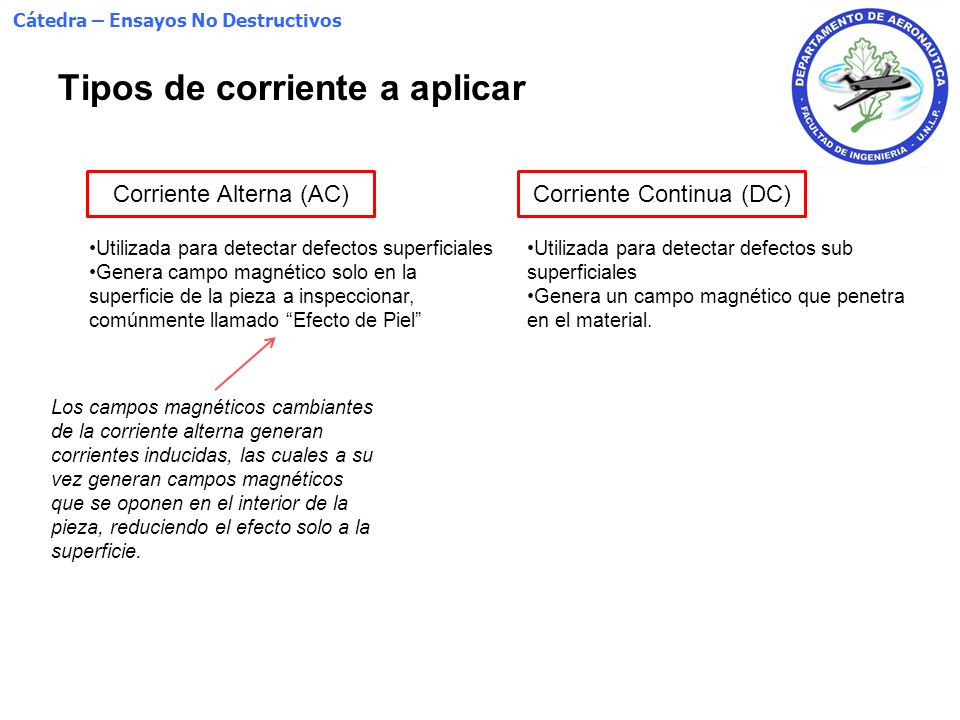

11 Tipos de corriente a aplicar
Corriente Alterna (AC) Corriente Continua (DC) Utilizada para detectar defectos superficiales Genera campo magnético solo en la superficie de la pieza a inspeccionar, comúnmente llamado “Efecto de Piel” Utilizada para detectar defectos sub superficiales Genera un campo magnético que penetra en el material. Los campos magnéticos cambiantes de la corriente alterna generan corrientes inducidas, las cuales a su vez generan campos magnéticos que se oponen en el interior de la pieza, reduciendo el efecto solo a la superficie.

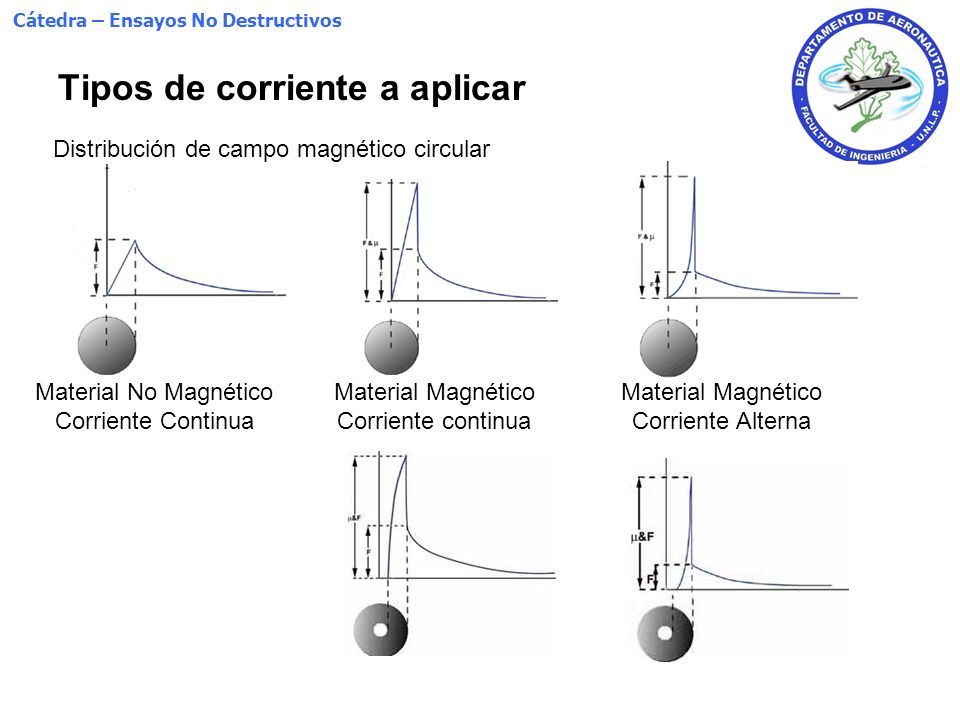

12 Tipos de corriente a aplicar
Distribución de campo magnético circular Material No Magnético Corriente Continua Material Magnético Corriente continua Material Magnético Corriente Alterna

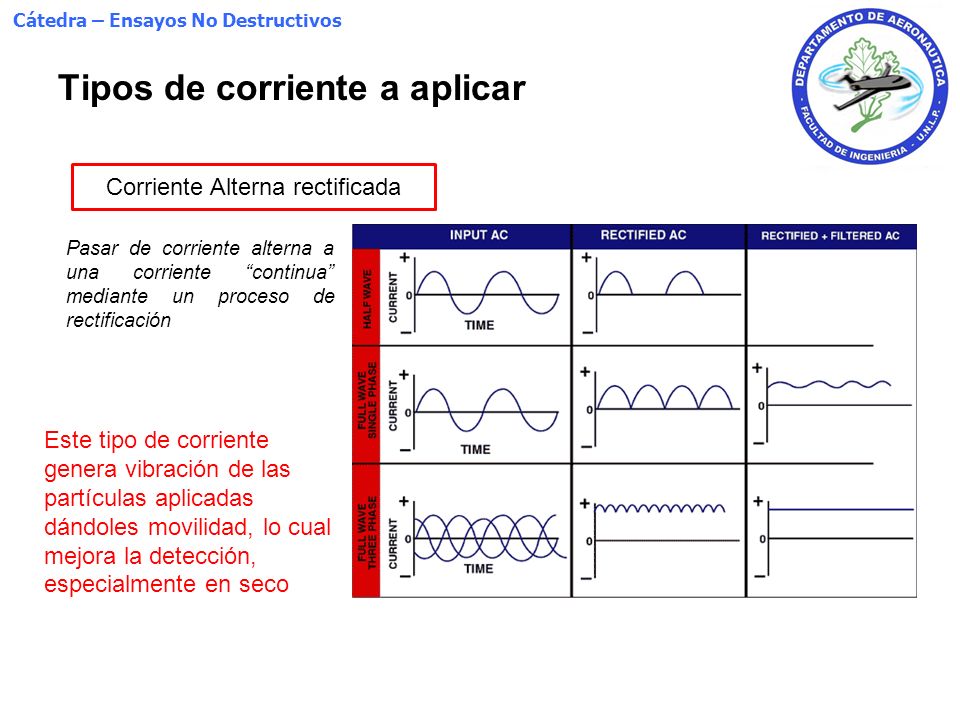

13 Corriente Alterna rectificada
Tipos de corriente a aplicar Corriente Alterna rectificada Pasar de corriente alterna a una corriente “continua” mediante un proceso de rectificación Este tipo de corriente genera vibración de las partículas aplicadas dándoles movilidad, lo cual mejora la detección, especialmente en seco

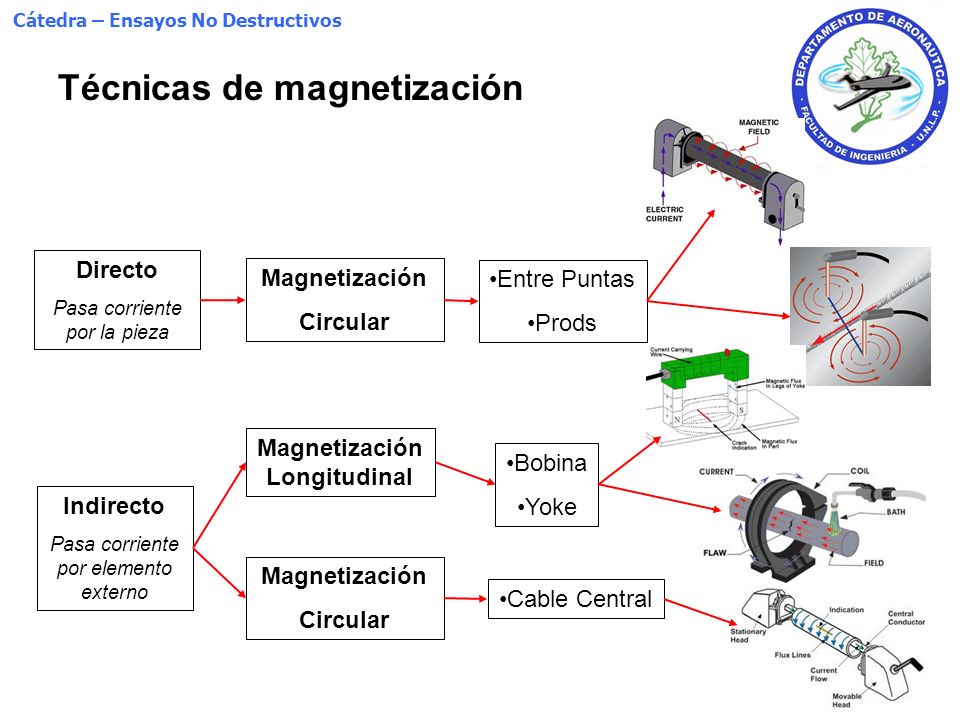

14 Magnetización Longitudinal
Técnicas de magnetización Directo Pasa corriente por la pieza Magnetización Circular Entre Puntas Prods Magnetización Longitudinal Bobina Yoke Indirecto Pasa corriente por elemento externo Magnetización Circular Cable Central

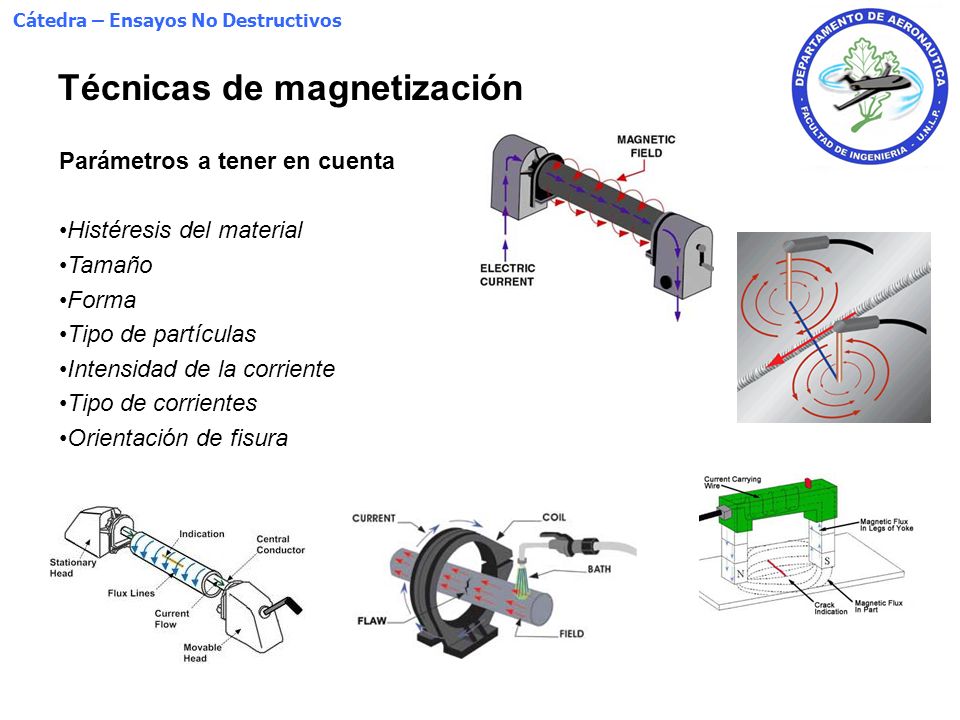

15 Técnicas de magnetización
Parámetros a tener en cuenta Histéresis del material Tamaño Forma Tipo de partículas Intensidad de la corriente Tipo de corrientes Orientación de fisura

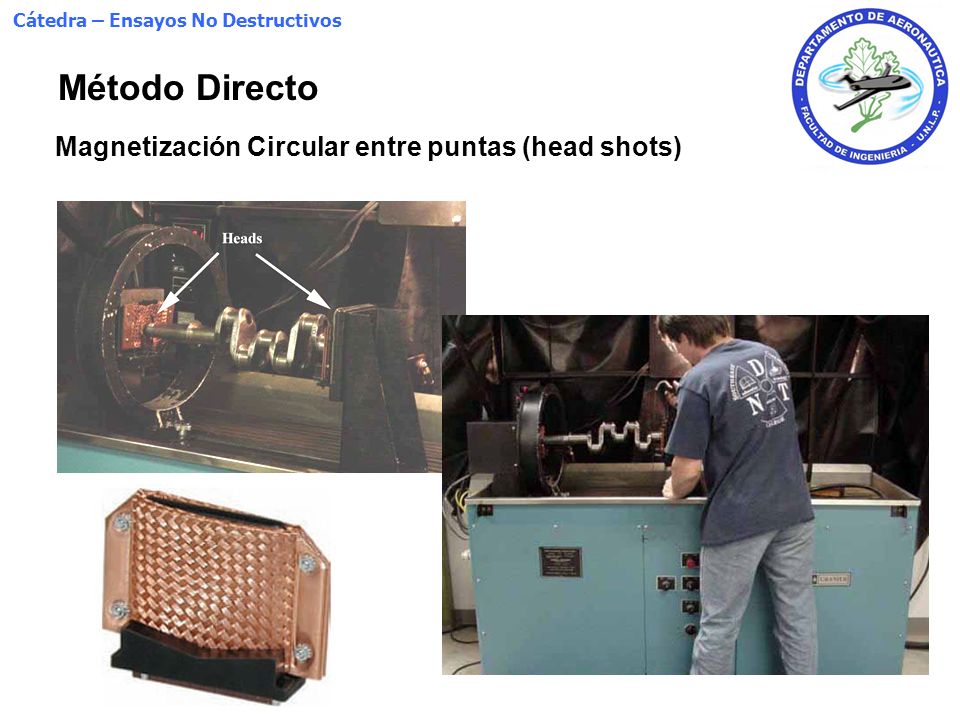

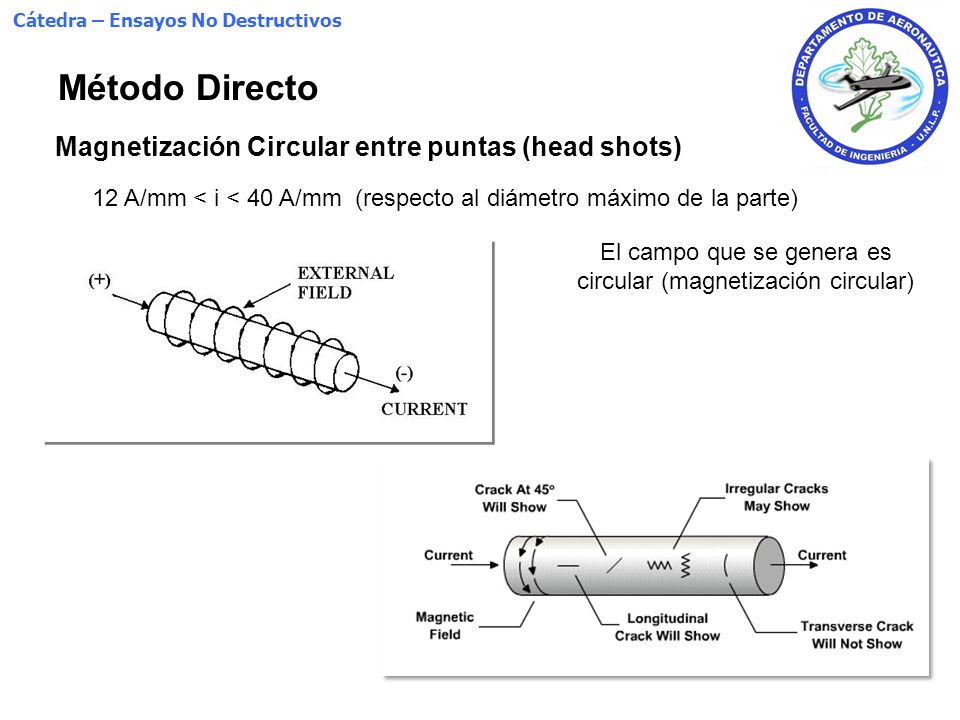

16 Método Directo Magnetización Circular entre puntas (head shots)
12 A/mm < i < 40 A/mm (respecto al diámetro máximo de la parte) El campo que se genera es circular (magnetización circular) SER CONSISTENTE CON LAS UNIDADES EN L/D. REMARCALES QUE TAMBIEN EN LUGAR DE FORMULAS PUEDE MEDIRSE CON GAUSOMETROS, ETC. PARA ASEGURAR LA MAGNETIZACION

17 Método Directo Magnetización Circular entre puntas (head shots)

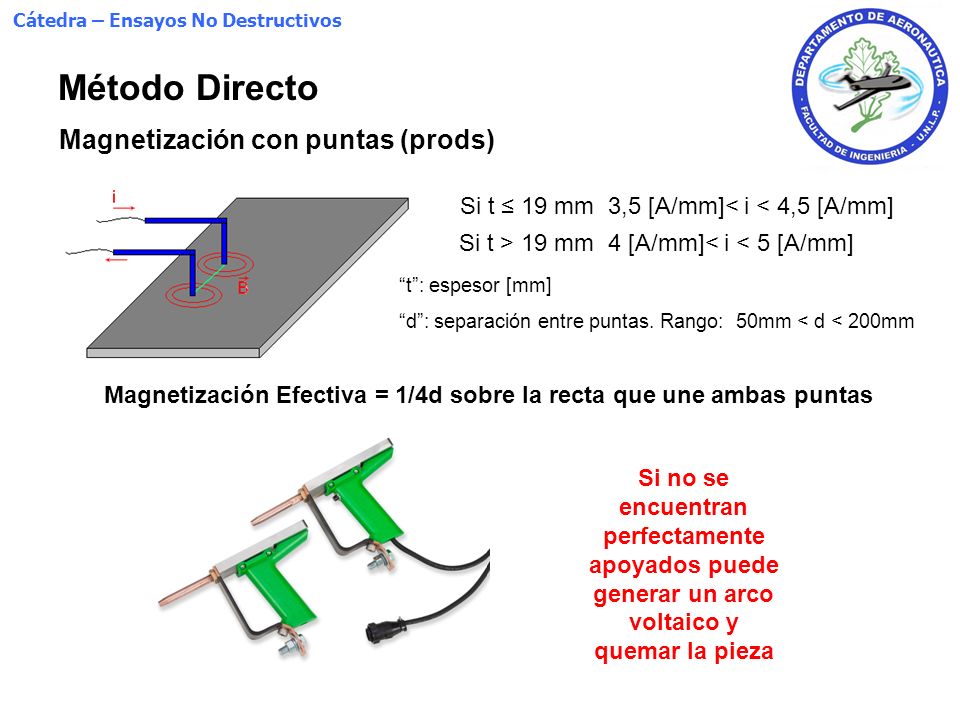

18 Método Directo Magnetización con puntas (prods)
Si t ≤ 19 mm 3,5 [A/mm]< i < 4,5 [A/mm] Si t > 19 mm 4 [A/mm]< i < 5 [A/mm] “t”: espesor [mm] “d”: separación entre puntas. Rango: 50mm < d < 200mm Magnetización Efectiva = 1/4d sobre la recta que une ambas puntas Si no se encuentran perfectamente apoyados puede generar un arco voltaico y quemar la pieza

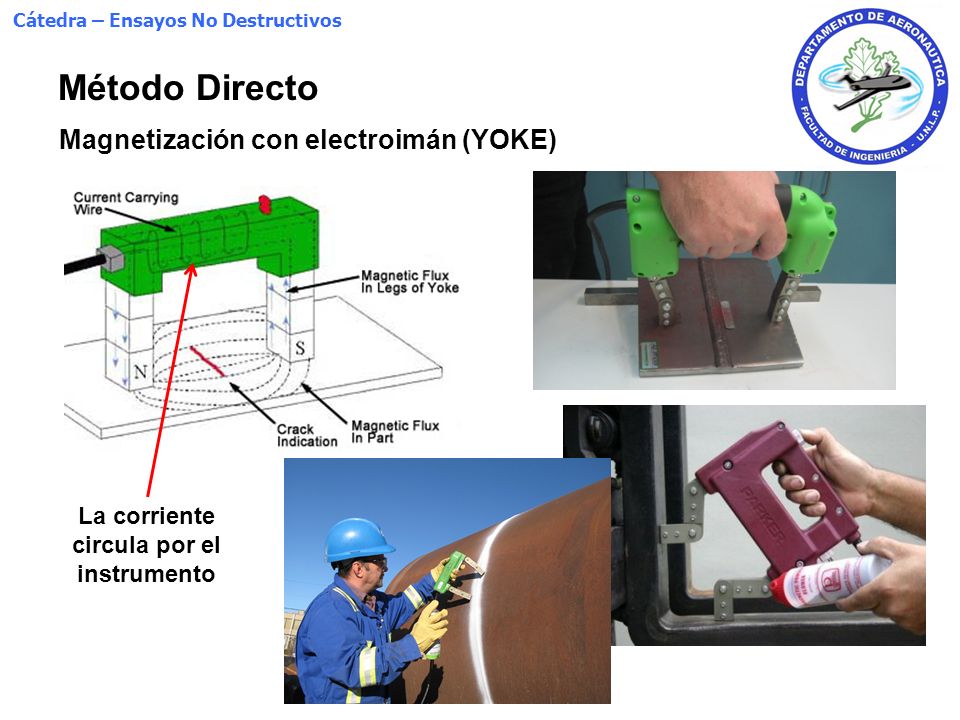

19 La corriente circula por el instrumento
Método Directo Magnetización con electroimán (YOKE) La corriente circula por el instrumento

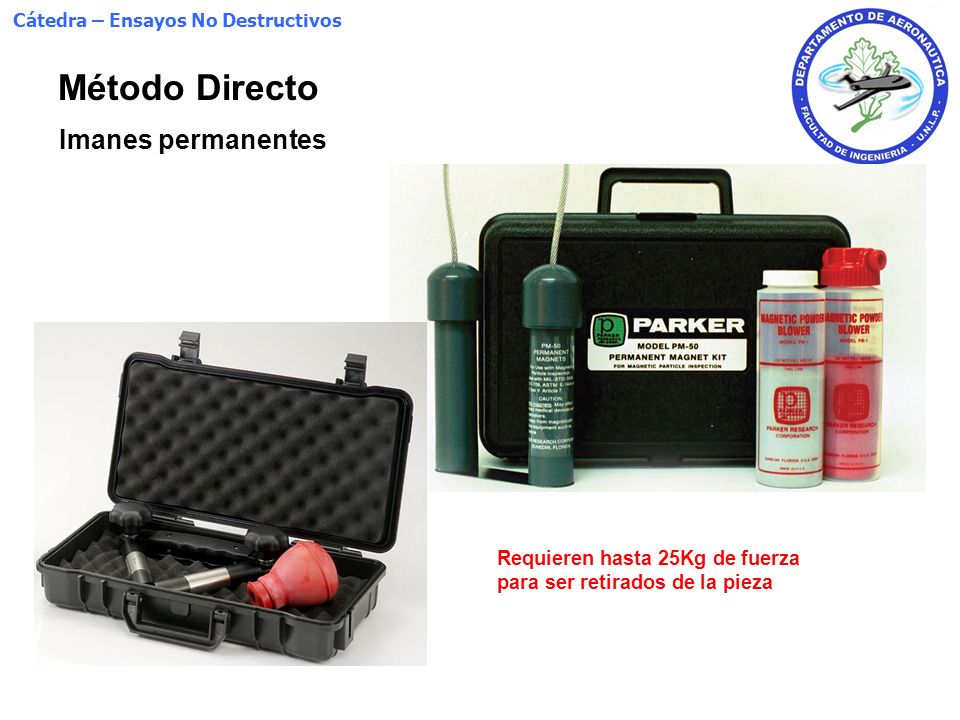

20 Método Directo Imanes permanentes
Requieren hasta 25Kg de fuerza para ser retirados de la pieza

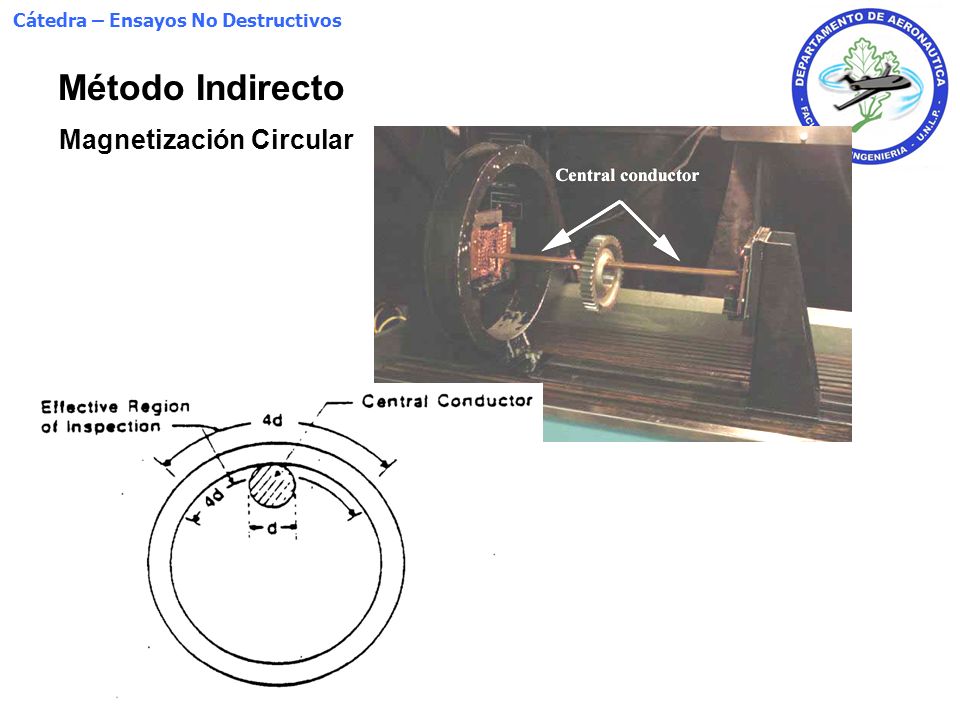

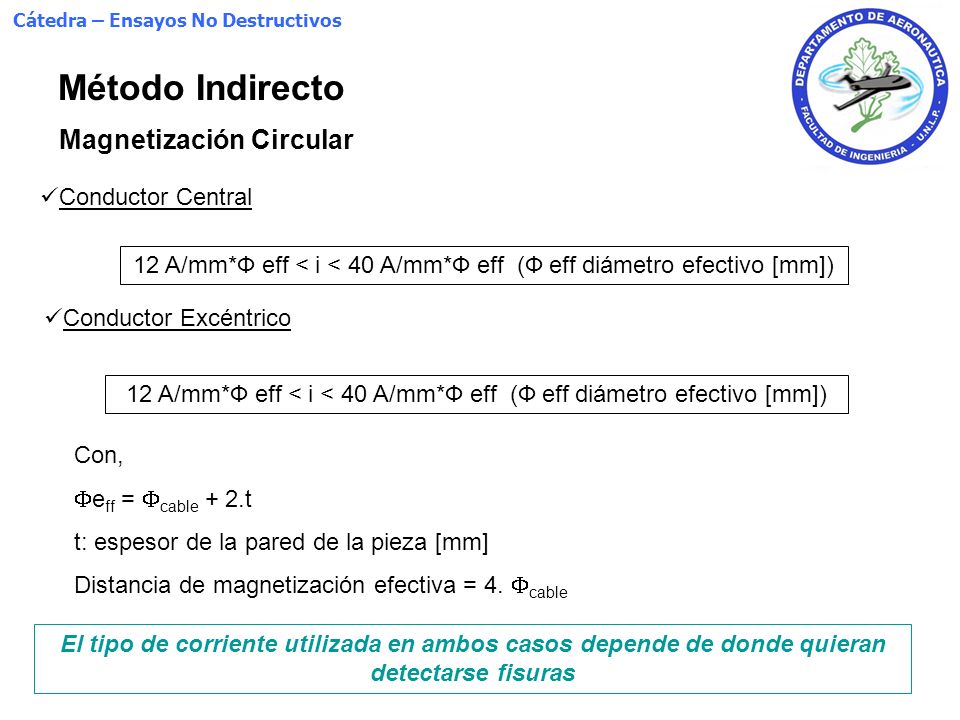

21 Método Indirecto Magnetización Circular Conductor Central
12 A/mm*Ф eff < i < 40 A/mm*Ф eff (Ф eff diámetro efectivo [mm]) Conductor Excéntrico 12 A/mm*Ф eff < i < 40 A/mm*Ф eff (Ф eff diámetro efectivo [mm]) Con, Feff = Fcable + 2.t t: espesor de la pared de la pieza [mm] Distancia de magnetización efectiva = 4. Fcable SER CONSISTENTE CON LAS UNIDADES EN L/D El tipo de corriente utilizada en ambos casos depende de donde quieran detectarse fisuras

22 Método Indirecto Magnetización Circular

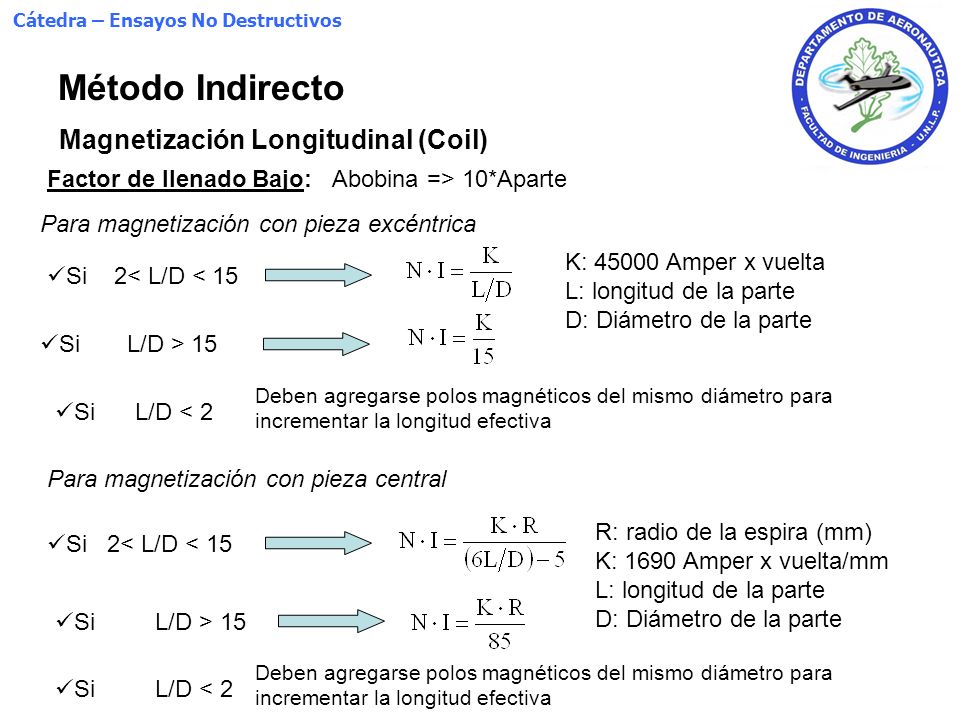

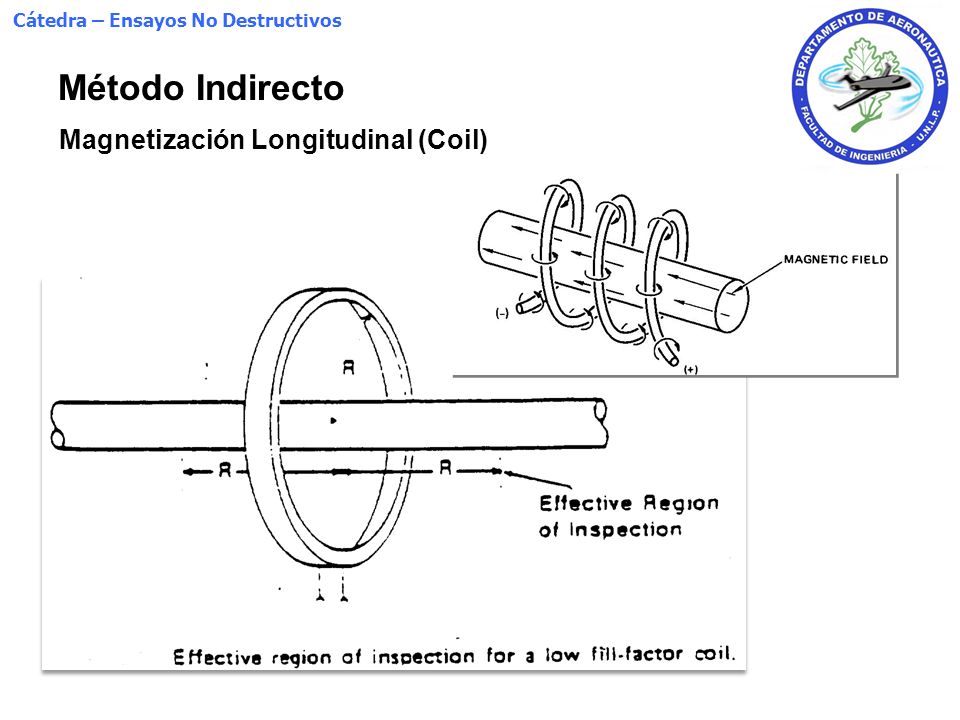

23 Método Indirecto Magnetización Longitudinal (Coil)
Factor de llenado Bajo: Abobina => 10*Aparte Para magnetización con pieza excéntrica Si 2< L/D < 15 K: Amper x vuelta L: longitud de la parte D: Diámetro de la parte Si L/D > 15 Si L/D < 2 Deben agregarse polos magnéticos del mismo diámetro para incrementar la longitud efectiva Para magnetización con pieza central SER CONSISTENTE CON LAS UNIDADES EN L/D Si 2< L/D < 15 R: radio de la espira (mm) K: 1690 Amper x vuelta/mm L: longitud de la parte D: Diámetro de la parte Si L/D > 15 Si L/D < 2 Deben agregarse polos magnéticos del mismo diámetro para incrementar la longitud efectiva

24 Método Indirecto Magnetización Longitudinal (Coil)

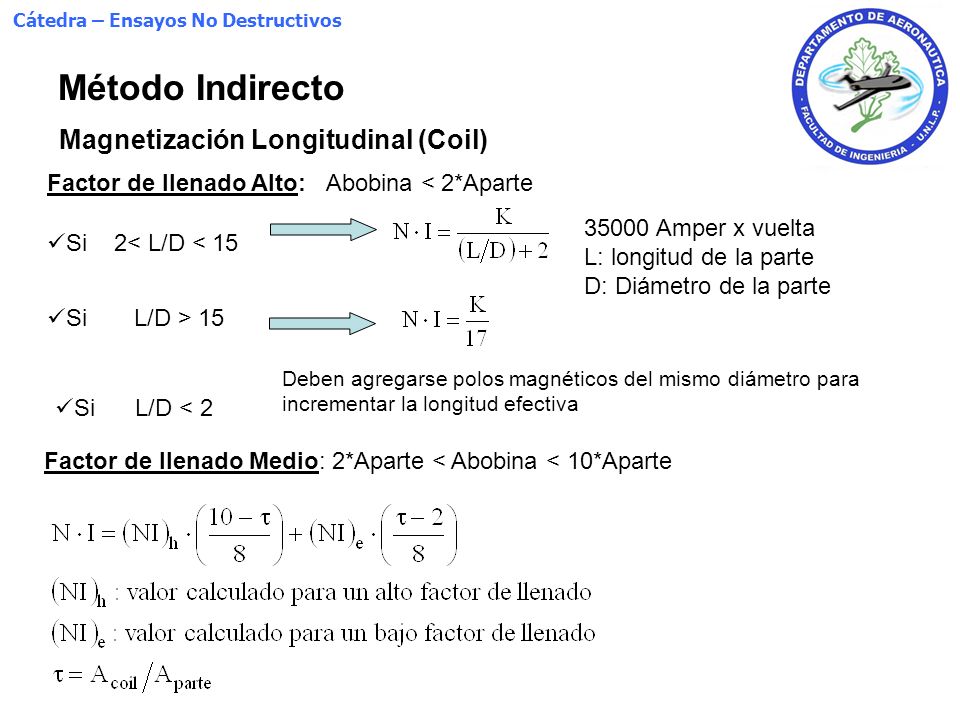

25 Método Indirecto Magnetización Longitudinal (Coil)
Factor de llenado Alto: Abobina < 2*Aparte 35000 Amper x vuelta L: longitud de la parte D: Diámetro de la parte Si 2< L/D < 15 Si L/D > 15 Si L/D < 2 Deben agregarse polos magnéticos del mismo diámetro para incrementar la longitud efectiva Factor de llenado Medio: 2*Aparte < Abobina < 10*Aparte

26 Método Indirecto Magnetización Longitudinal (Coil)

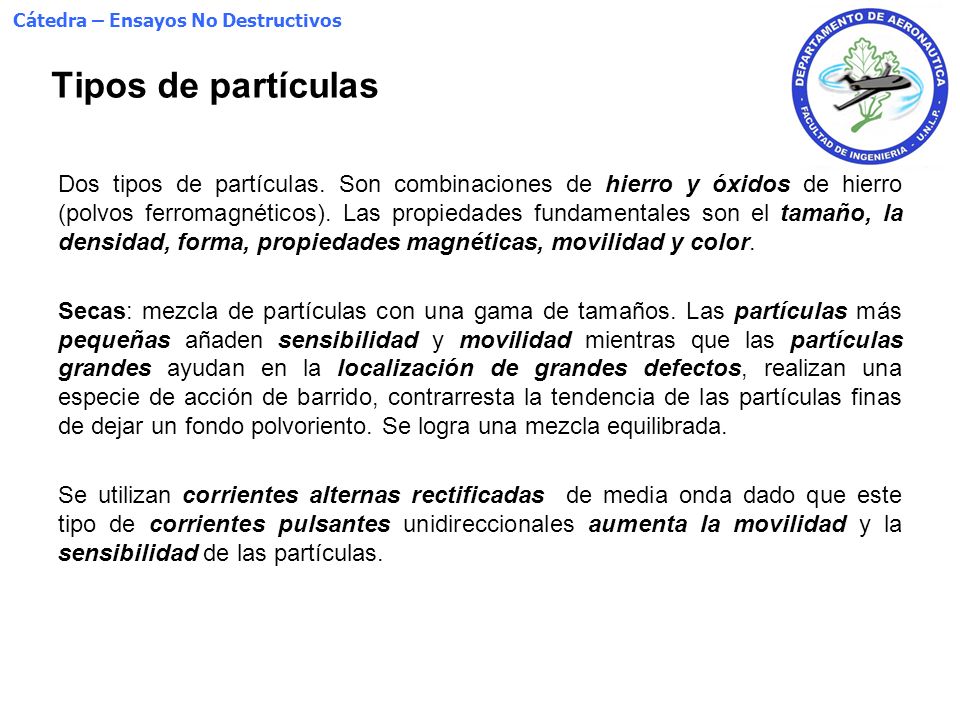

27 Tipos de partículas Dos tipos de partículas. Son combinaciones de hierro y óxidos de hierro (polvos ferromagnéticos). Las propiedades fundamentales son el tamaño, la densidad, forma, propiedades magnéticas, movilidad y color. Secas: mezcla de partículas con una gama de tamaños. Las partículas más pequeñas añaden sensibilidad y movilidad mientras que las partículas grandes ayudan en la localización de grandes defectos, realizan una especie de acción de barrido, contrarresta la tendencia de las partículas finas de dejar un fondo polvoriento. Se logra una mezcla equilibrada. Se utilizan corrientes alternas rectificadas de media onda dado que este tipo de corrientes pulsantes unidireccionales aumenta la movilidad y la sensibilidad de las partículas.

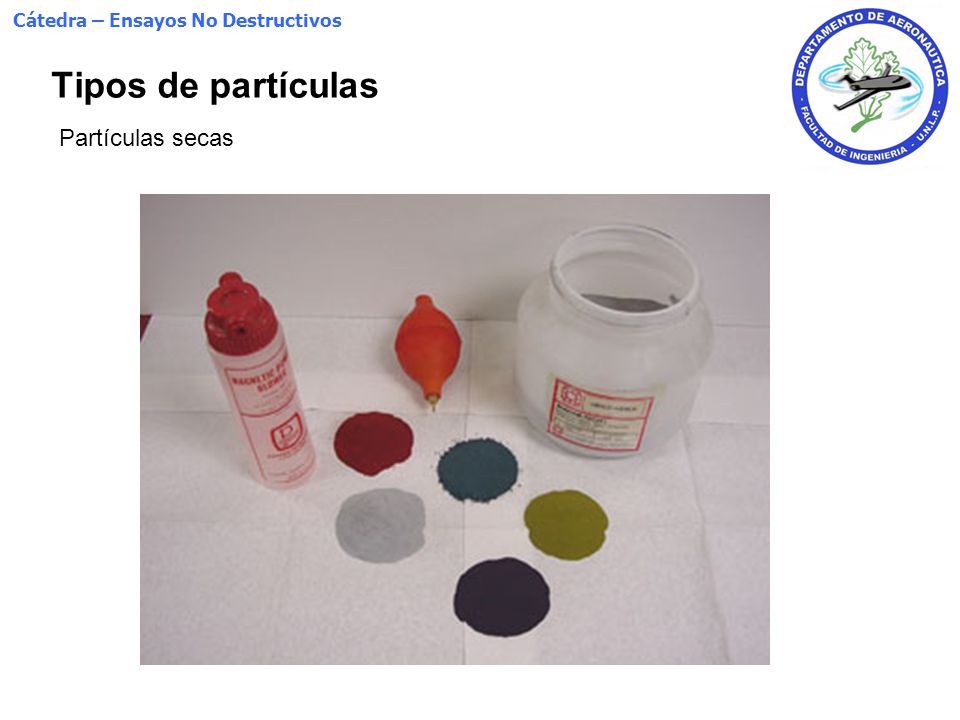

28 Tipos de partículas Partículas secas

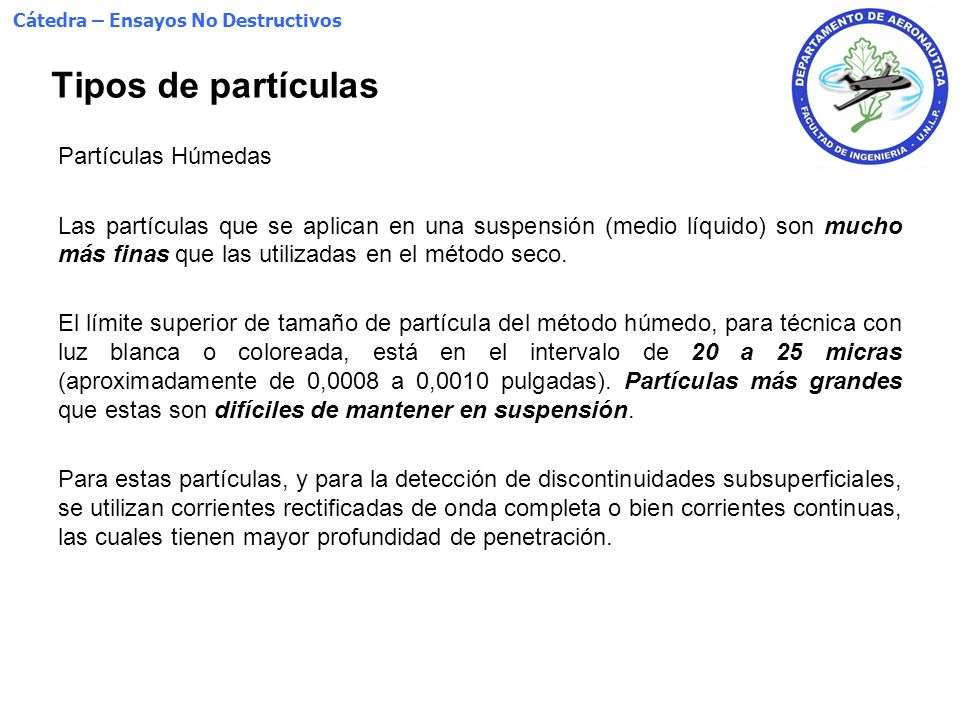

29 Tipos de partículas Partículas Húmedas Las partículas que se aplican en una suspensión (medio líquido) son mucho más finas que las utilizadas en el método seco. El límite superior de tamaño de partícula del método húmedo, para técnica con luz blanca o coloreada, está en el intervalo de 20 a 25 micras (aproximadamente de 0,0008 a 0,0010 pulgadas). Partículas más grandes que estas son difíciles de mantener en suspensión. Para estas partículas, y para la detección de discontinuidades subsuperficiales, se utilizan corrientes rectificadas de onda completa o bien corrientes continuas, las cuales tienen mayor profundidad de penetración.

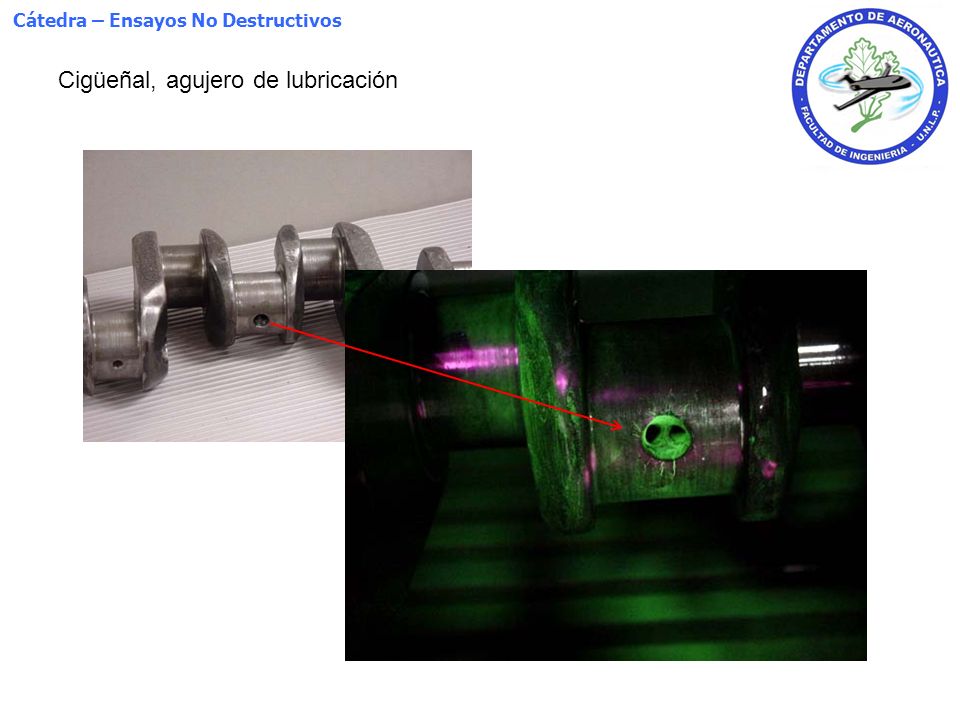

30 Cigüeñal, agujero de lubricación

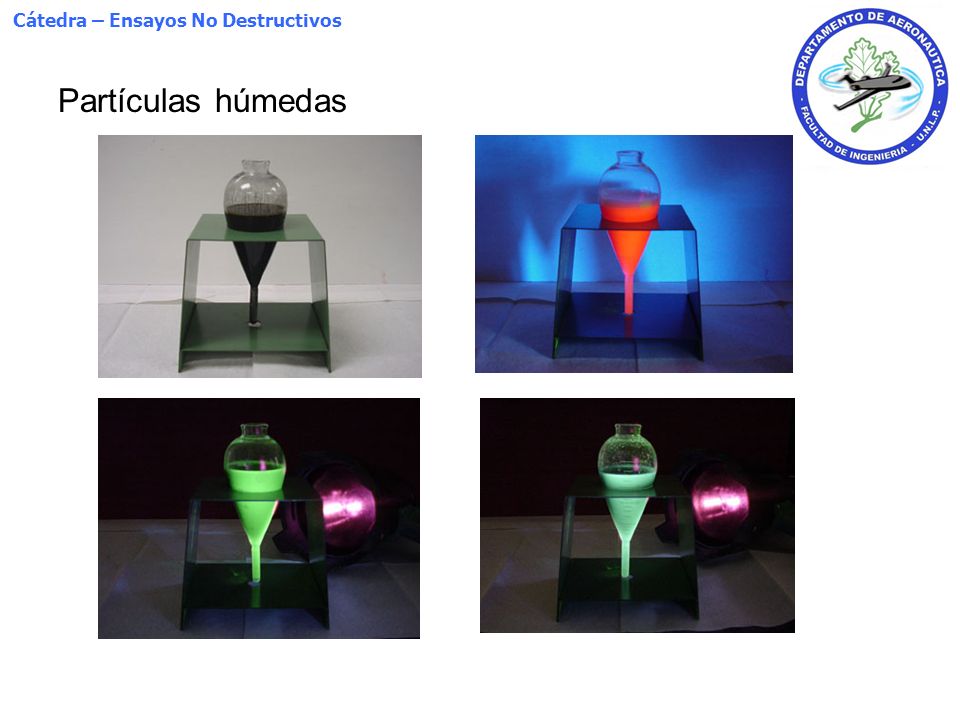

31 Partículas húmedas

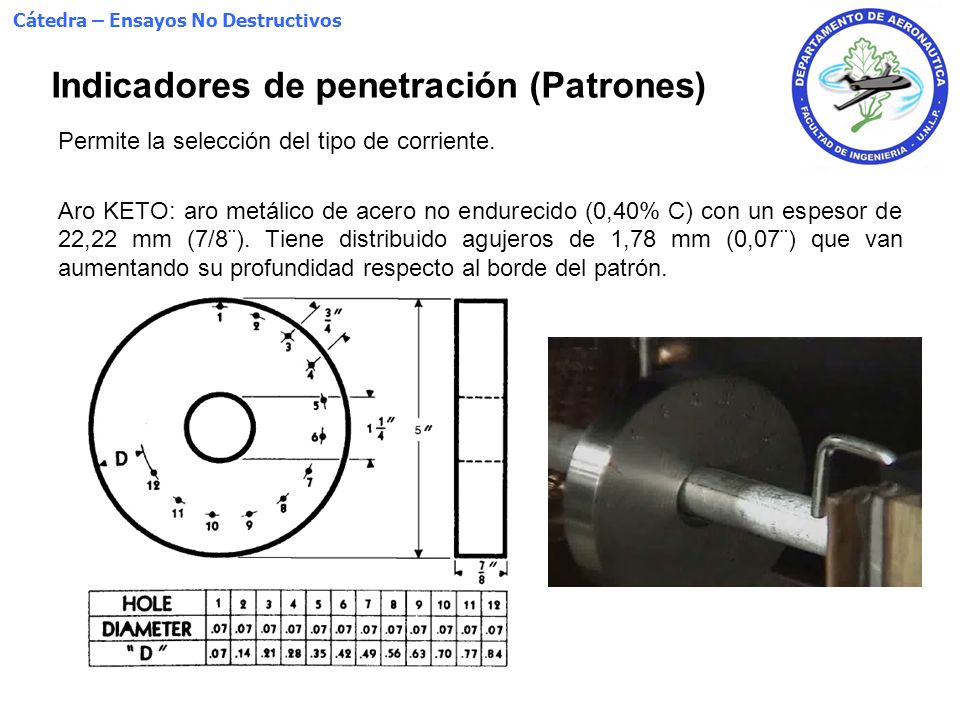

32 Indicadores de penetración (Patrones)
Permite la selección del tipo de corriente. Aro KETO: aro metálico de acero no endurecido (0,40% C) con un espesor de 22,22 mm (7/8¨). Tiene distribuido agujeros de 1,78 mm (0,07¨) que van aumentando su profundidad respecto al borde del patrón.

33 Indicadores de intensidad y dirección del campo magnético

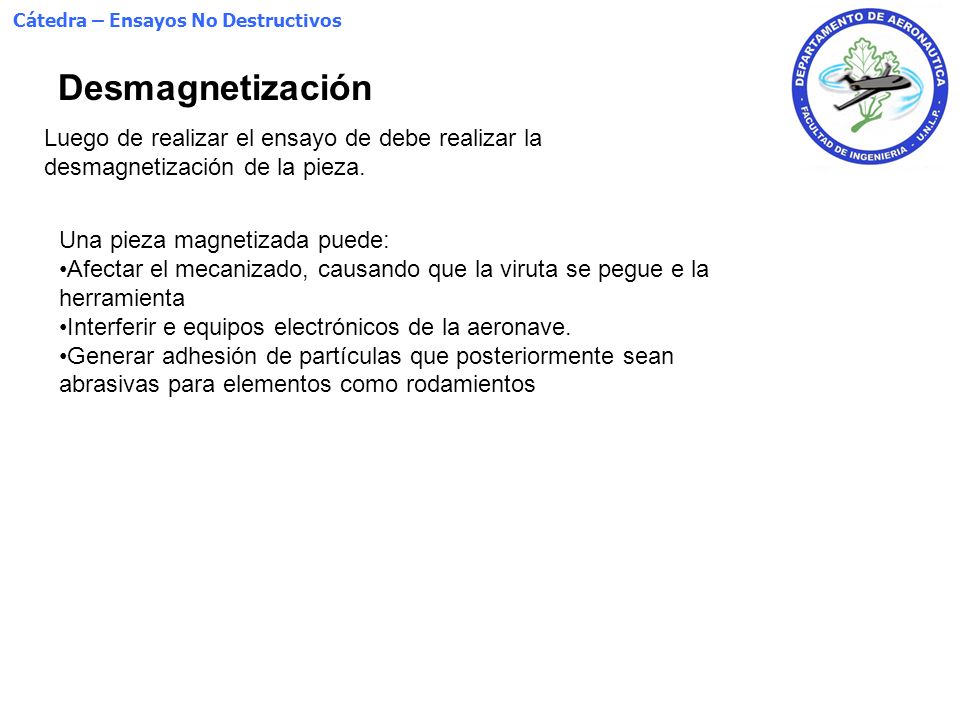

34 Desmagnetización Luego de realizar el ensayo de debe realizar la desmagnetización de la pieza. Una pieza magnetizada puede: Afectar el mecanizado, causando que la viruta se pegue e la herramienta Interferir e equipos electrónicos de la aeronave. Generar adhesión de partículas que posteriormente sean abrasivas para elementos como rodamientos
