Clase. Orden lógico del dibujo: 1.Definición de puntos principales 2.Trazo del contorno 3.Localización de aristas mayores 4.Dibujo.

Presentación del tema: "Clase. Orden lógico del dibujo: 1.Definición de puntos principales 2.Trazo del contorno 3.Localización de aristas mayores 4.Dibujo."— Transcripción de la presentación:

1 Clase

2

3

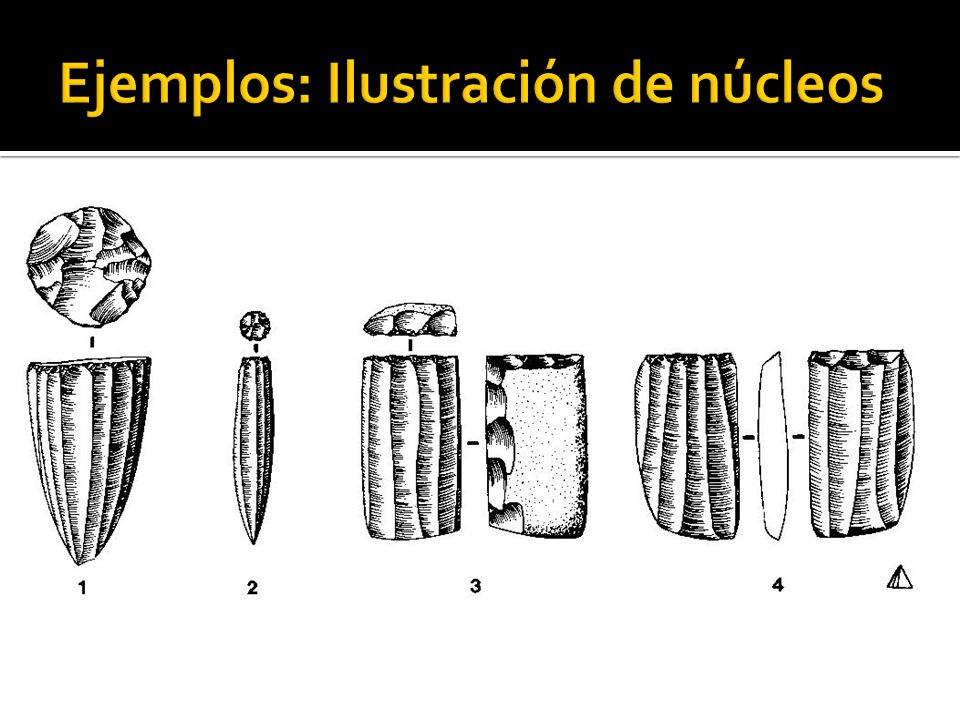

4

5

6

7

8

9

10

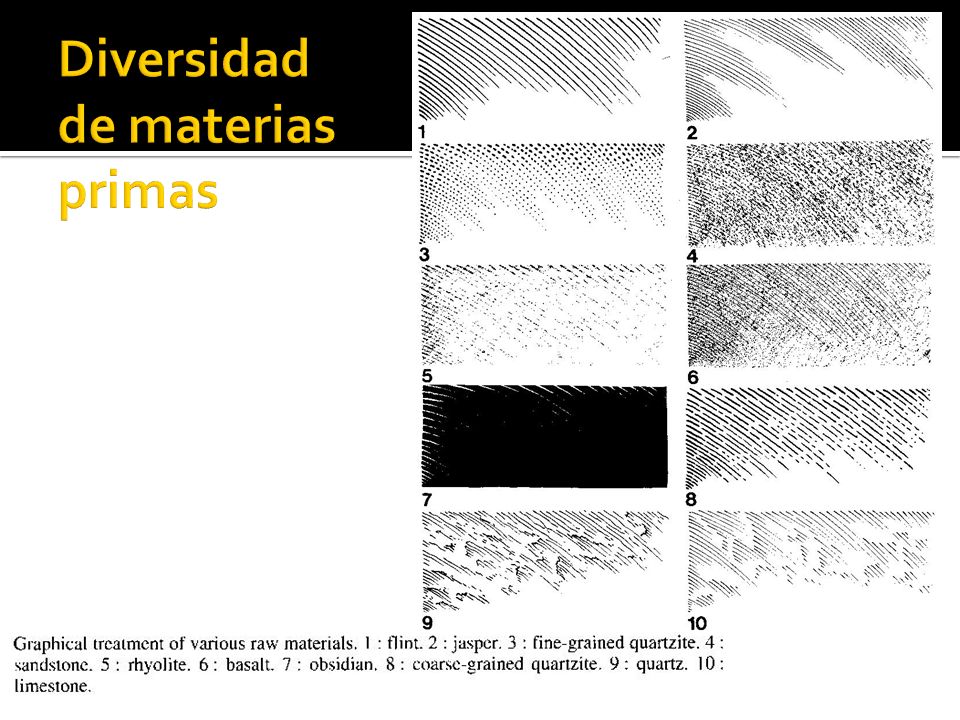

11

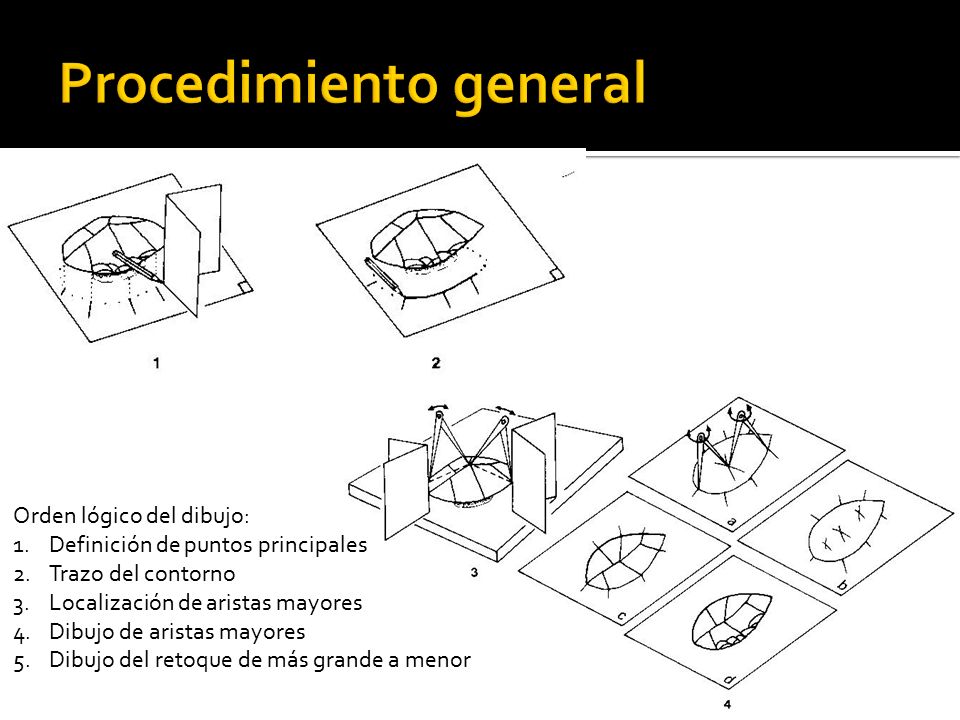

12 Orden lógico del dibujo: 1.Definición de puntos principales 2.Trazo del contorno 3.Localización de aristas mayores 4.Dibujo de aristas mayores 5.Dibujo del retoque de más grande a menor

13

14

15

16

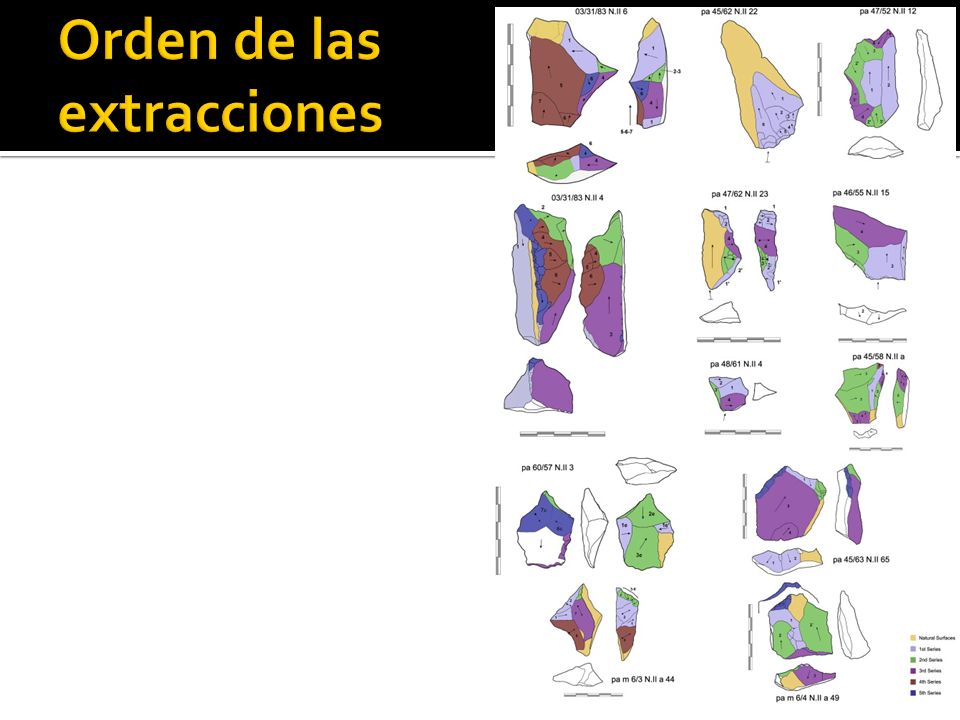

17

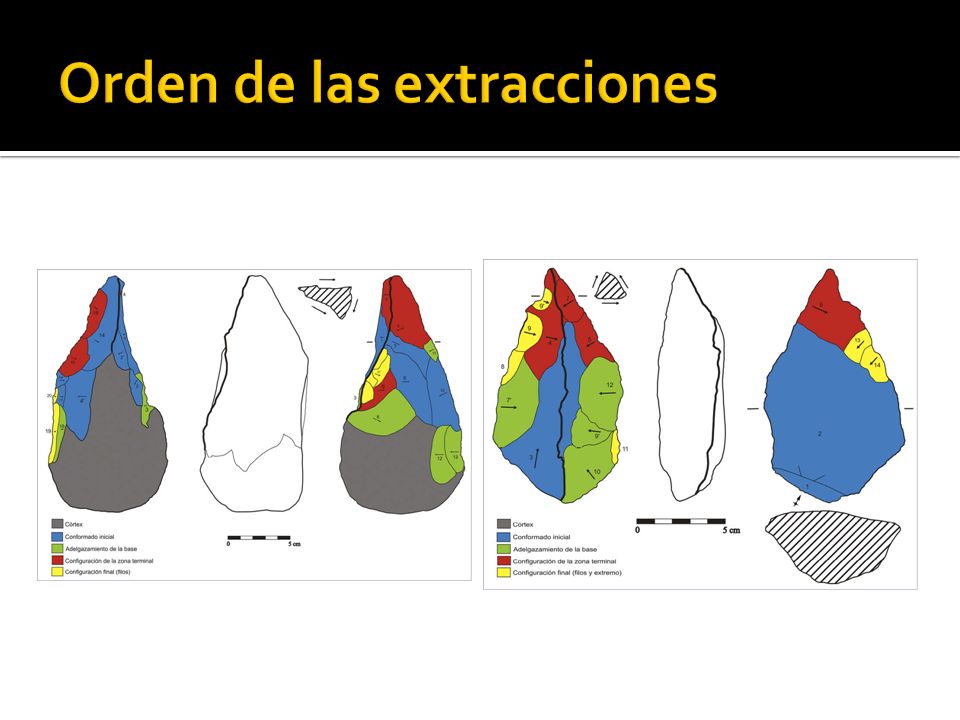

18

19

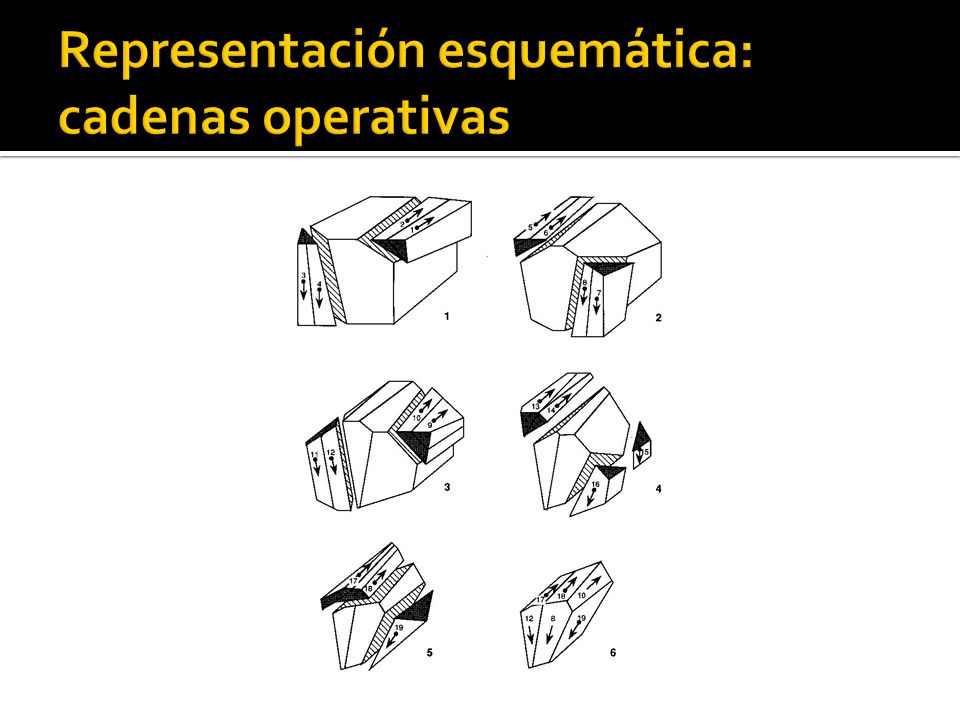

20

21

22

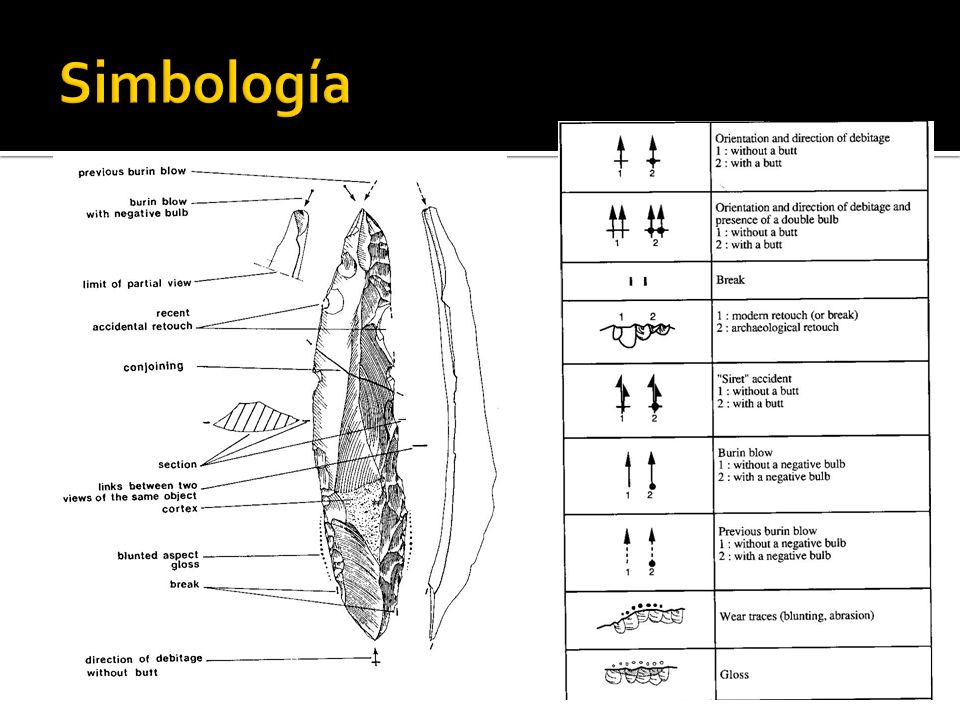

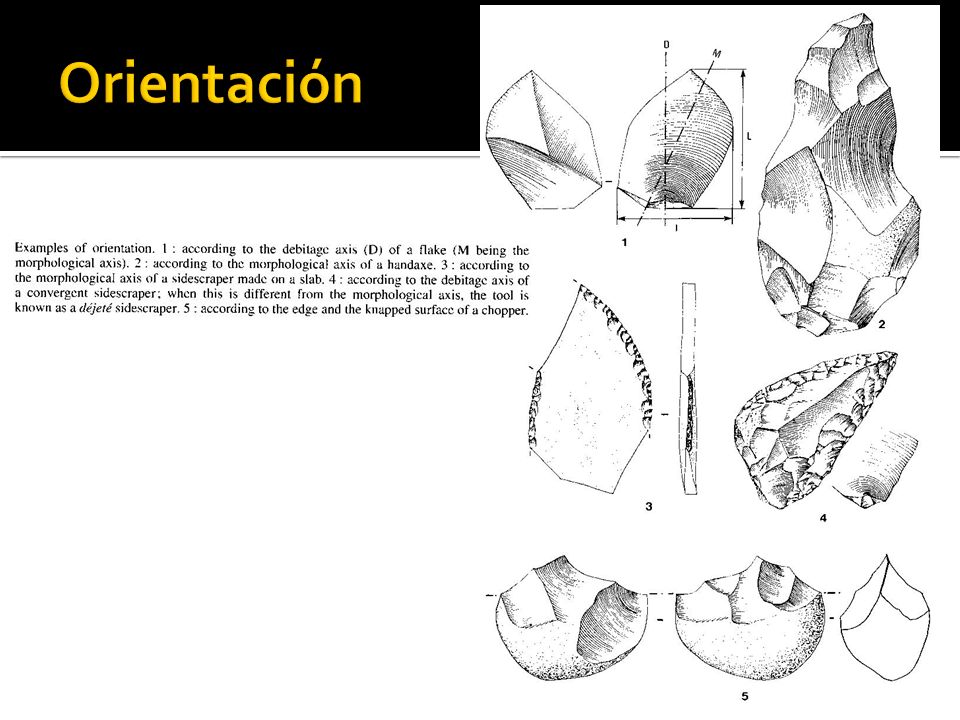

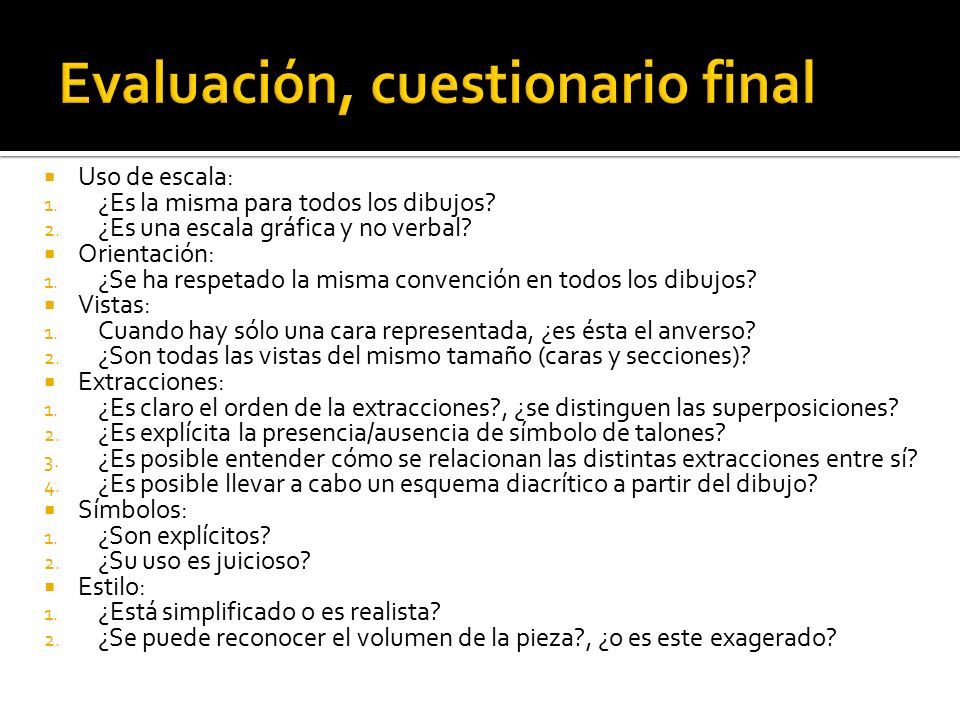

23  Uso de escala: 1. ¿Es la misma para todos los dibujos? 2. ¿Es una escala gráfica y no verbal?  Orientación: 1. ¿Se ha respetado la misma convención en todos los dibujos?  Vistas: 1. Cuando hay sólo una cara representada, ¿es ésta el anverso? 2. ¿Son todas las vistas del mismo tamaño (caras y secciones)?  Extracciones: 1. ¿Es claro el orden de la extracciones?, ¿se distinguen las superposiciones? 2. ¿Es explícita la presencia/ausencia de símbolo de talones? 3. ¿Es posible entender cómo se relacionan las distintas extracciones entre sí? 4. ¿Es posible llevar a cabo un esquema diacrítico a partir del dibujo?  Símbolos: 1. ¿Son explícitos? 2. ¿Su uso es juicioso?  Estilo: 1. ¿Está simplificado o es realista? 2. ¿Se puede reconocer el volumen de la pieza?, ¿o es este exagerado?
