BJ SERVICES BOLIVIA SERVICIO DE COILED TUBING

Presentaciones similares


Presentación del tema: "BJ SERVICES BOLIVIA SERVICIO DE COILED TUBING"— Transcripción de la presentación:

1 BJ SERVICES BOLIVIA SERVICIO DE COILED TUBING
Octubre 2010

2 Historia de Tubería Continua
El primer “Coiled Tubing” fabricado en 1944 para transportar combustible de Inglaterra a Europa y abastecer el armamento de los aliados. El proyecto PLUTO (Pipe Line bajo el oceano) utilizo una tuberia de 3” butt-welded de 4,000 ft de longitud las cuales fueron unidas y tendidads a traves del canal Ingles. 23 lineas de CT fueron utilizadas, con promedio de 30 a 70 millas de longitud

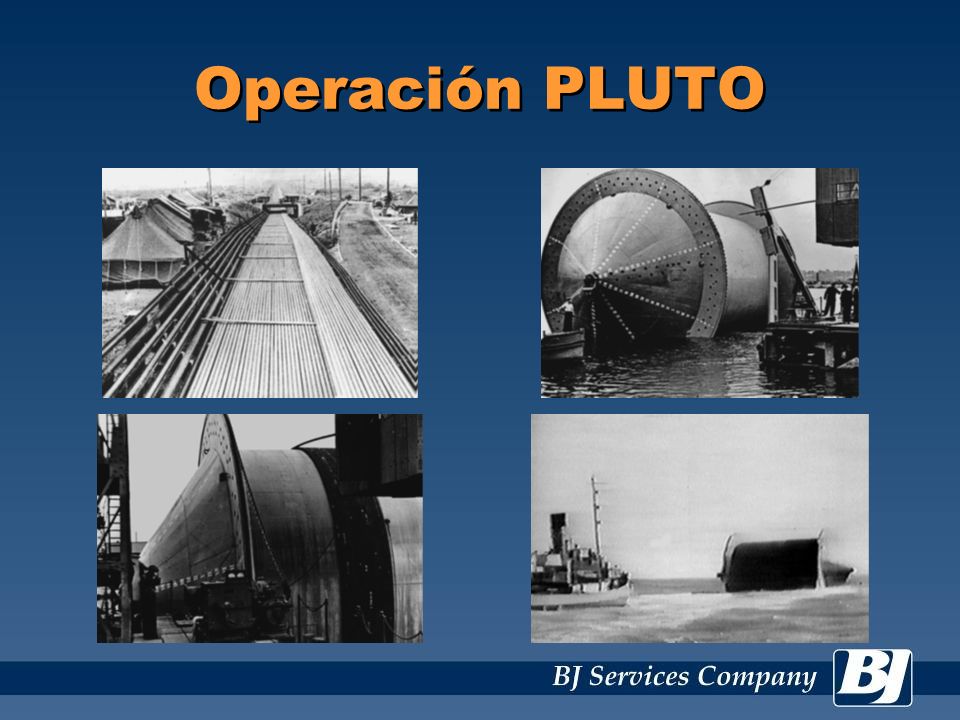

3 Operación PLUTO

4 Bowen Injector Head (circa 1962) - Brown Oil Tools Injector Head (circa 1964)

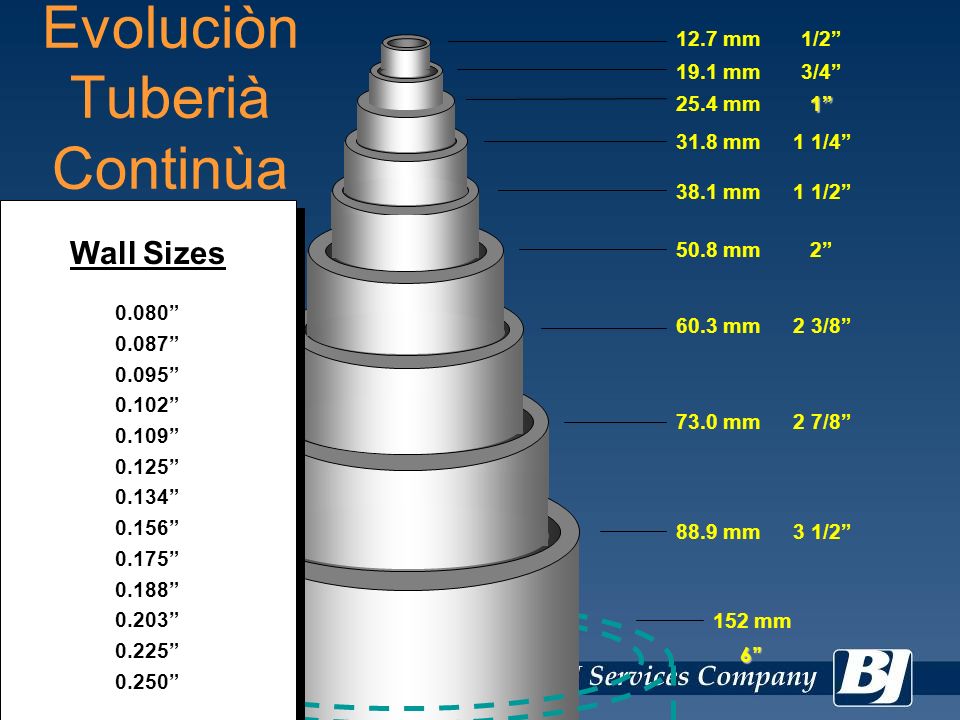

5 Evoluciòn Tuberià Continùa
1/2” 12.7 mm Evoluciòn Tuberià Continùa 3/4” 19.1 mm 1” 25.4 mm 1 1/4” 31.8 mm 1 1/2” 38.1 mm Wall Sizes 0.080” 0.087” 0.095” 0.102” 0.109” 0.125” 0.134” 0.156” 0.175” 0.188” 0.203” 0.225” 0.250” 2” 50.8 mm 2 3/8” 60.3 mm 2 7/8” 73.0 mm 3 1/2” 88.9 mm 6” 152 mm

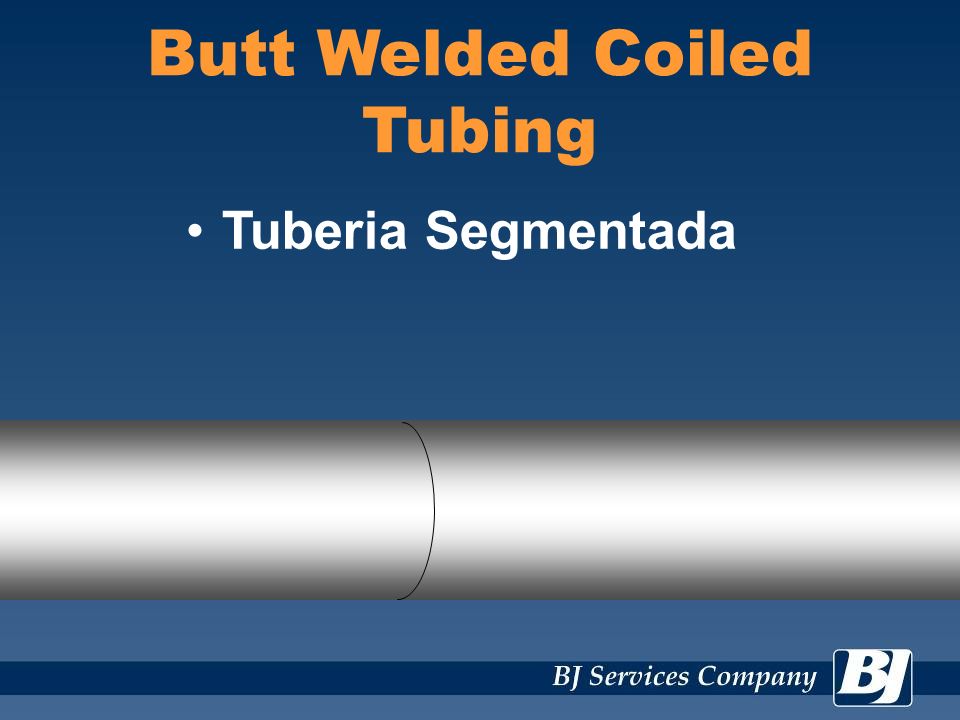

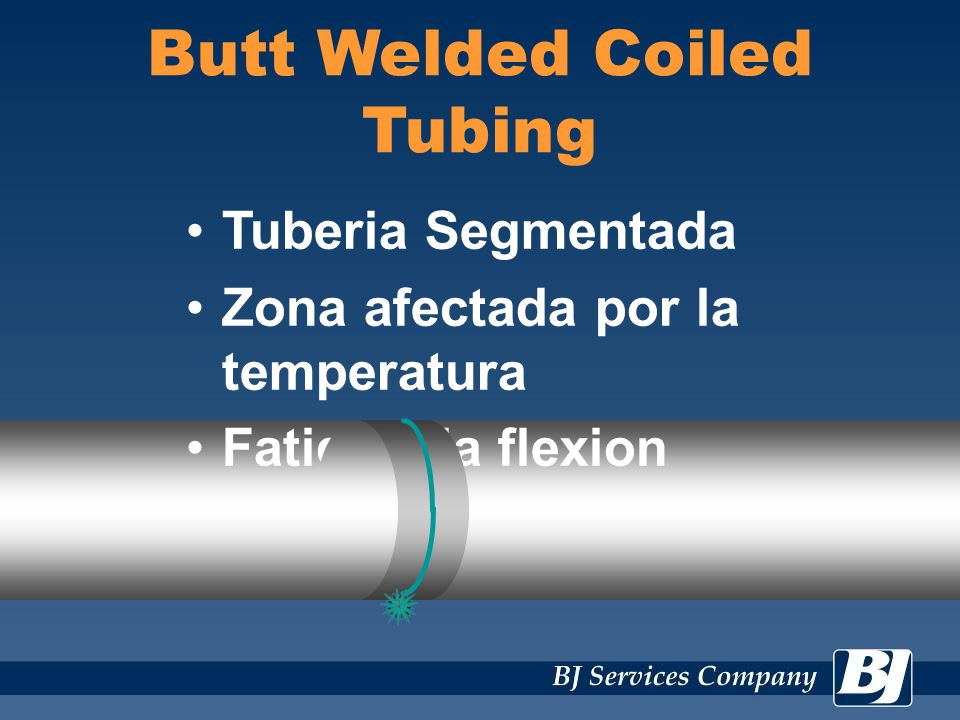

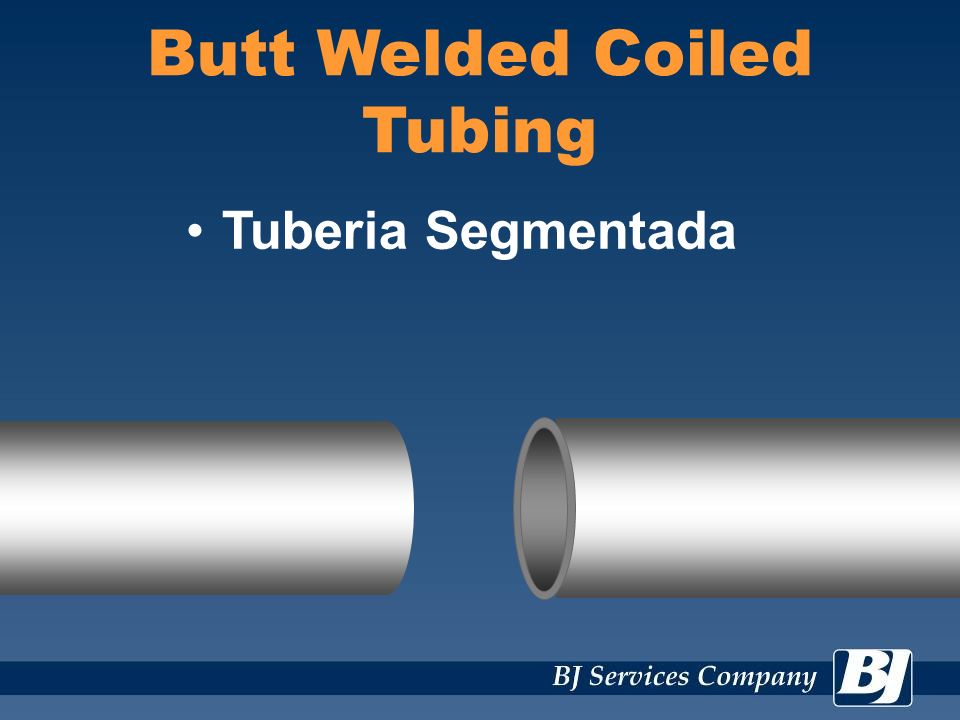

6 Butt Welded Coiled Tubing
Tuberia Segmentada

7 Butt Welded Coiled Tubing
Tuberia Segmentada

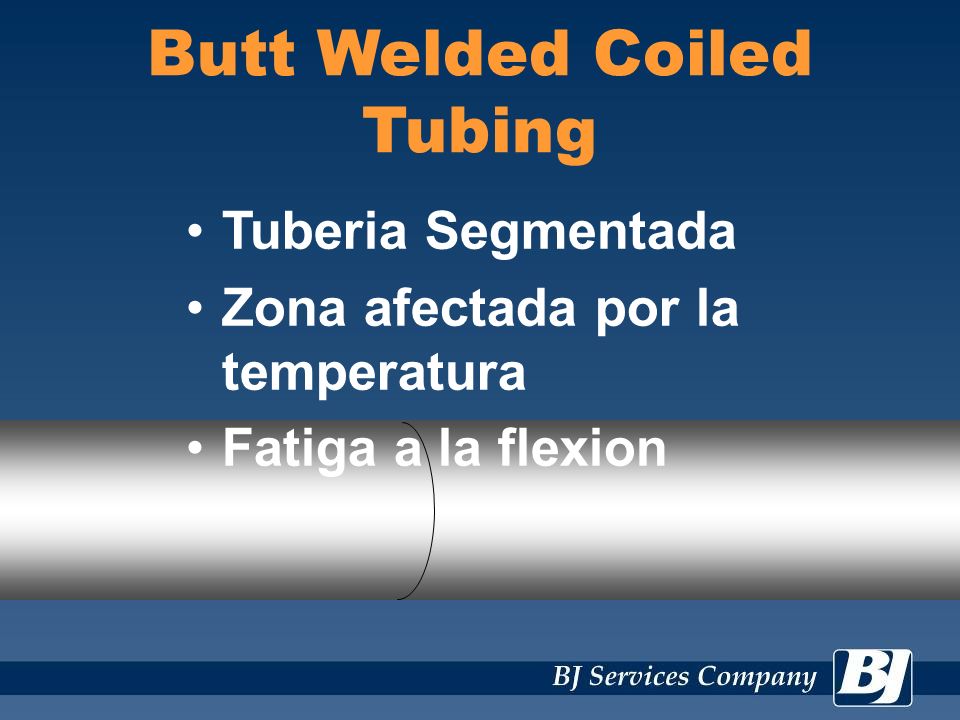

8 Butt Welded Coiled Tubing
Tuberia Segmentada Zona afectada por la temperatura Fatiga a la flexion

9 Butt Welded Coiled Tubing
Tuberia Segmentada Zona afectada por la temperatura Fatiga a la flexion

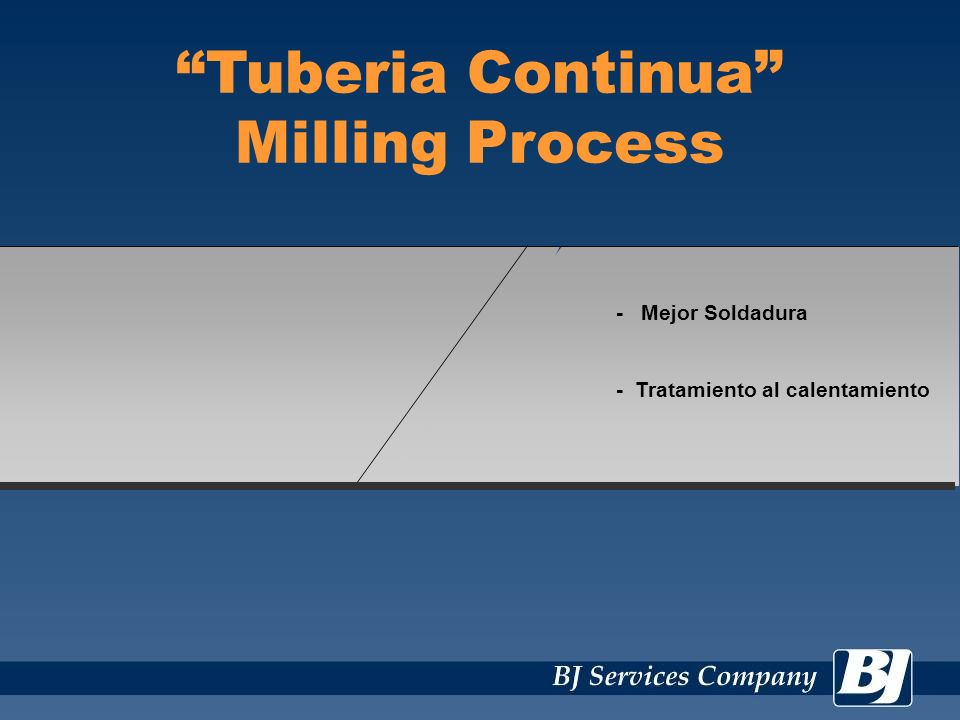

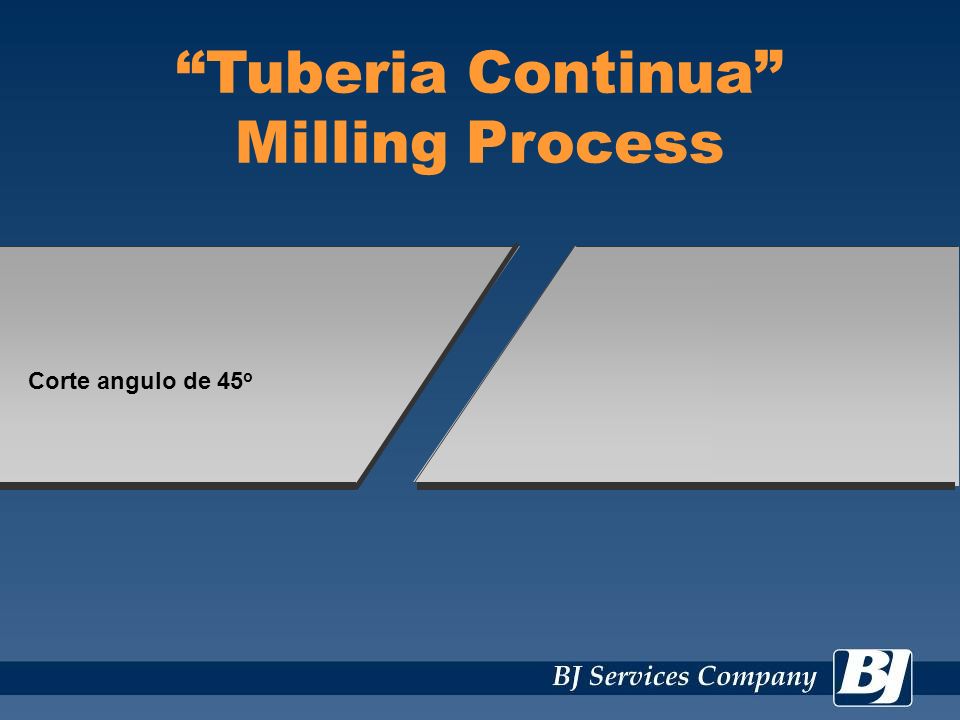

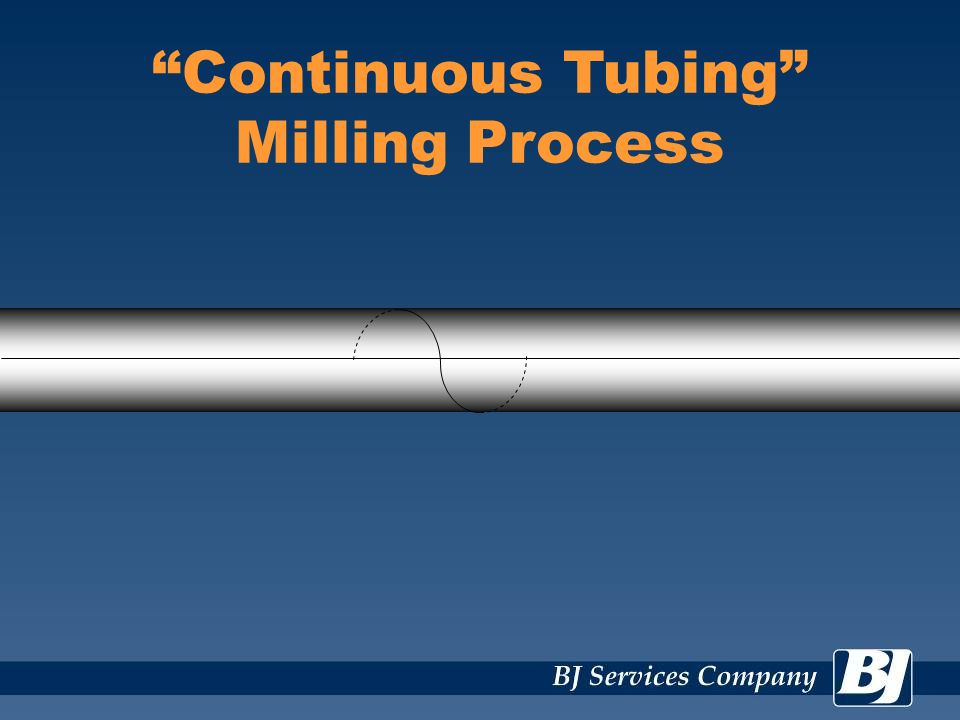

10 “Tuberia Continua” Milling Process
Corte angulo de 45o

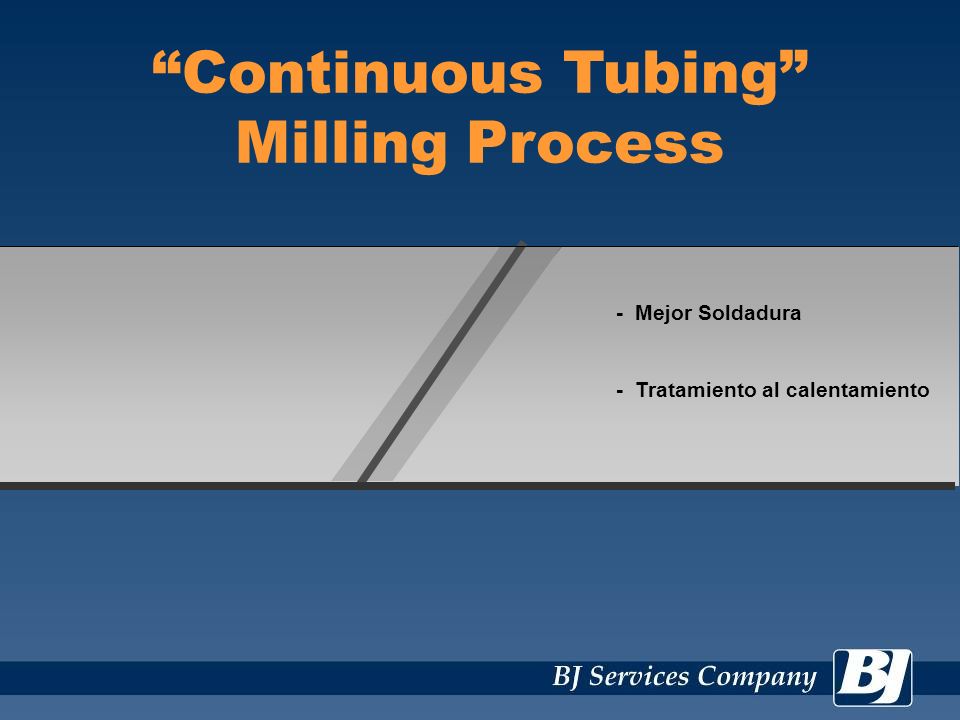

11 “Tuberia Continua” Milling Process
- Mejor Soldadura - Tratamiento al calentamiento

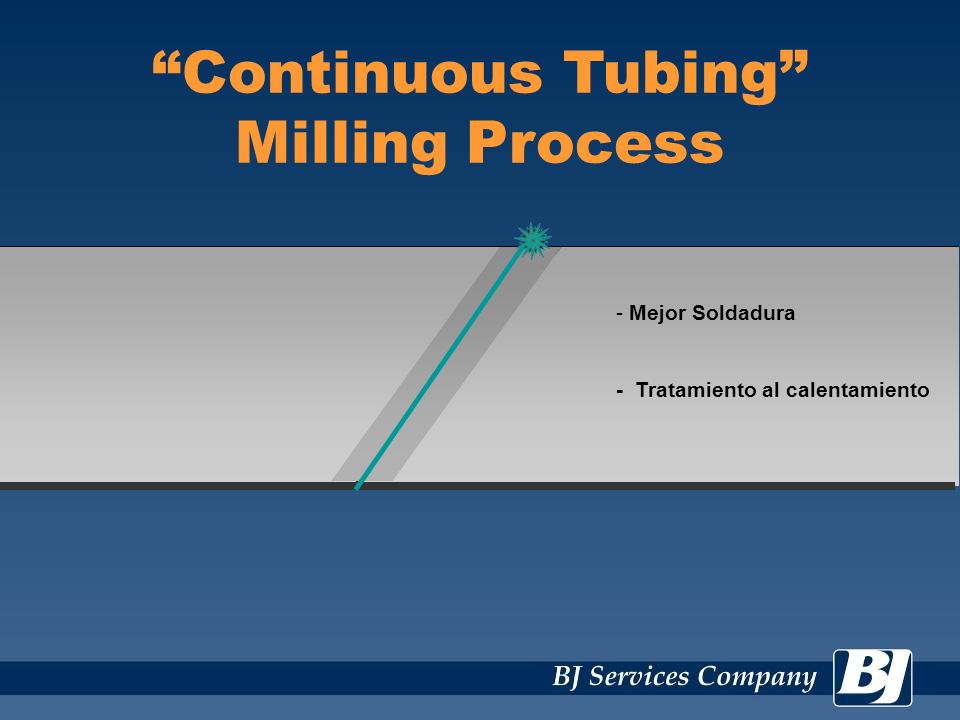

12 “Continuous Tubing” Milling Process
Mejor Soldadura - Tratamiento al calentamiento

13 “Continuous Tubing” Milling Process
- Mejor Soldadura - Tratamiento al calentamiento

14 “Tuberia Continua” Milling Process
- Mejor Soldadura - Tratamiento al calentamiento

15 “Continuous Tubing” Milling Process

16 “Tuberia Continua” Milling Process

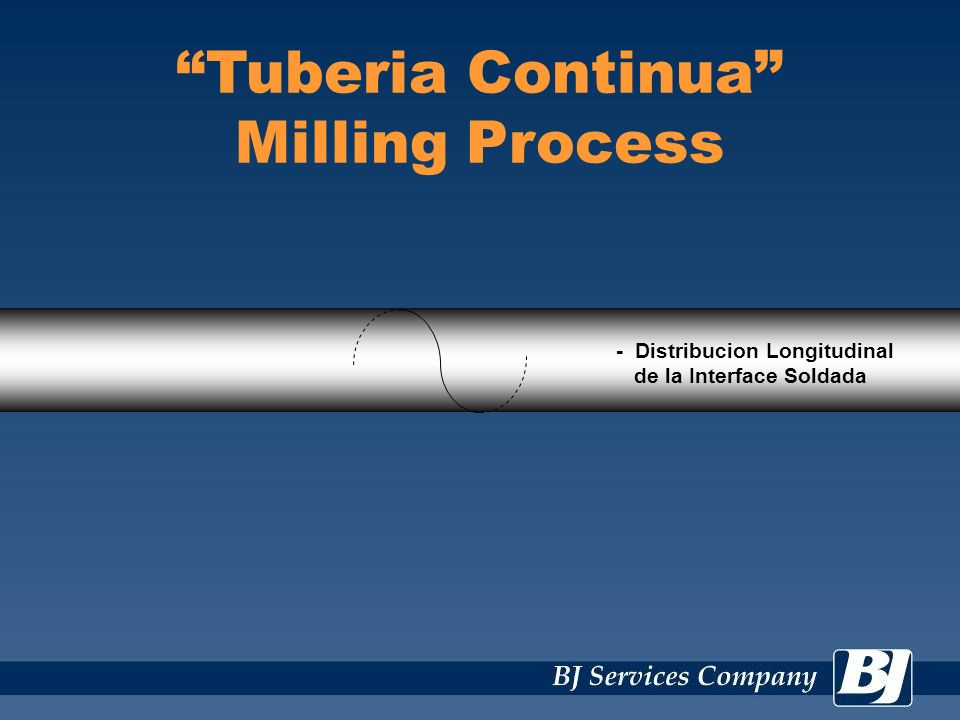

- Distribucion Longitudinal de la Interface Soldada

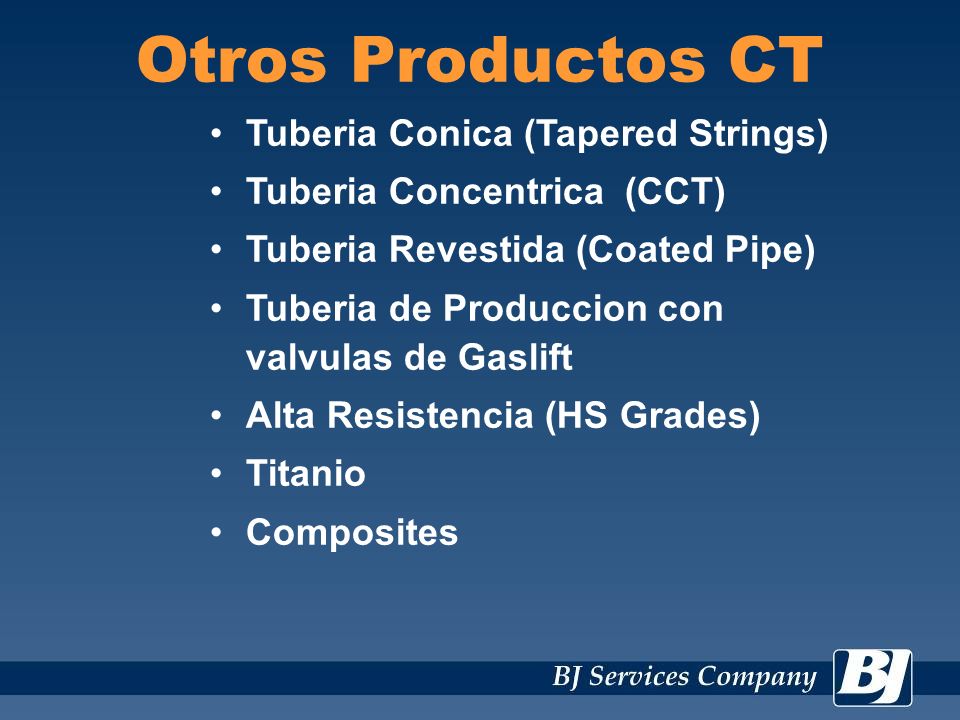

17 Otros Productos CT Tuberia Conica (Tapered Strings)
Tuberia Concentrica (CCT) Tuberia Revestida (Coated Pipe) Tuberia de Produccion con valvulas de Gaslift Alta Resistencia (HS Grades) Titanio Composites

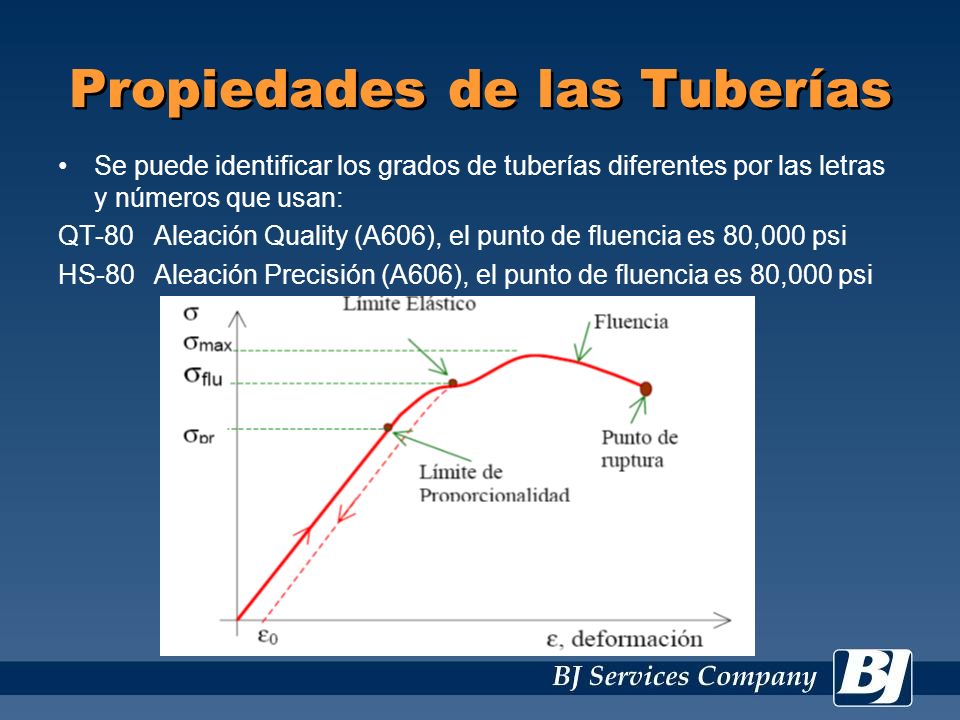

18 Propiedades de las Tuberías
Se puede identificar los grados de tuberías diferentes por las letras y números que usan: QT-80 Aleación Quality (A606), el punto de fluencia es 80,000 psi HS-80 Aleación Precisión (A606), el punto de fluencia es 80,000 psi

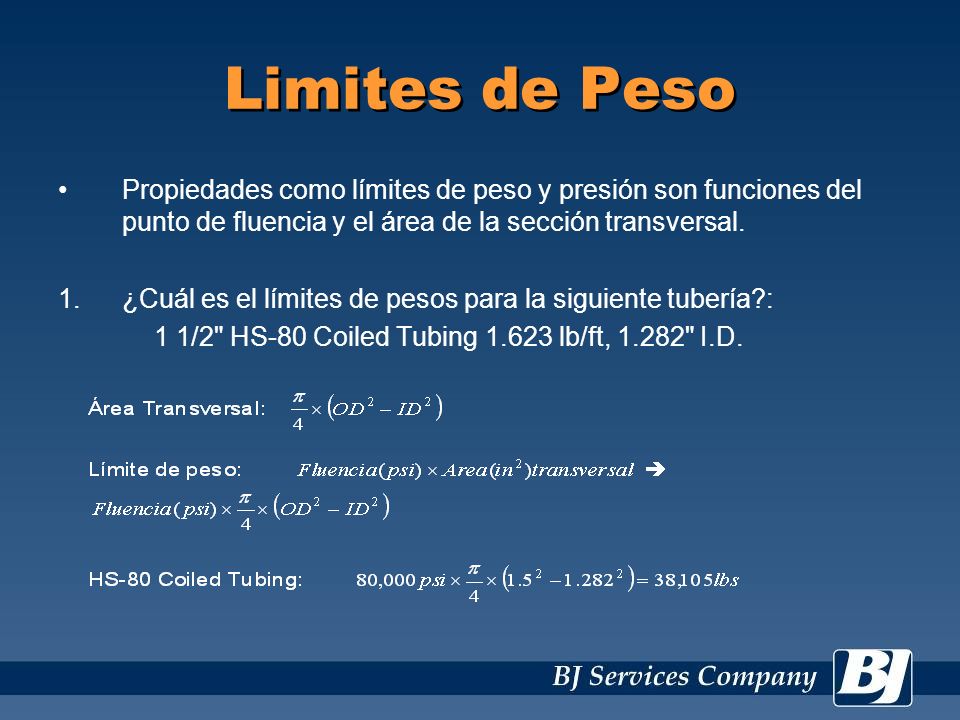

19 Limites de Peso Propiedades como límites de peso y presión son funciones del punto de fluencia y el área de la sección transversal. ¿Cuál es el límites de pesos para la siguiente tubería?: 1 1/2" HS-80 Coiled Tubing lb/ft, 1.282" I.D.

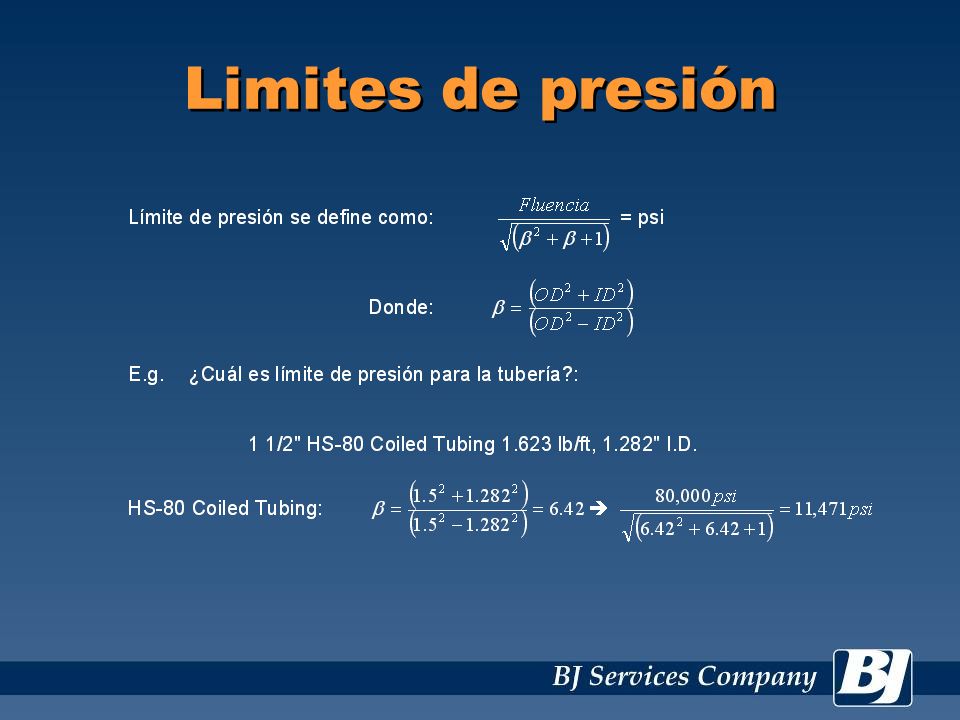

20 Limites de presión

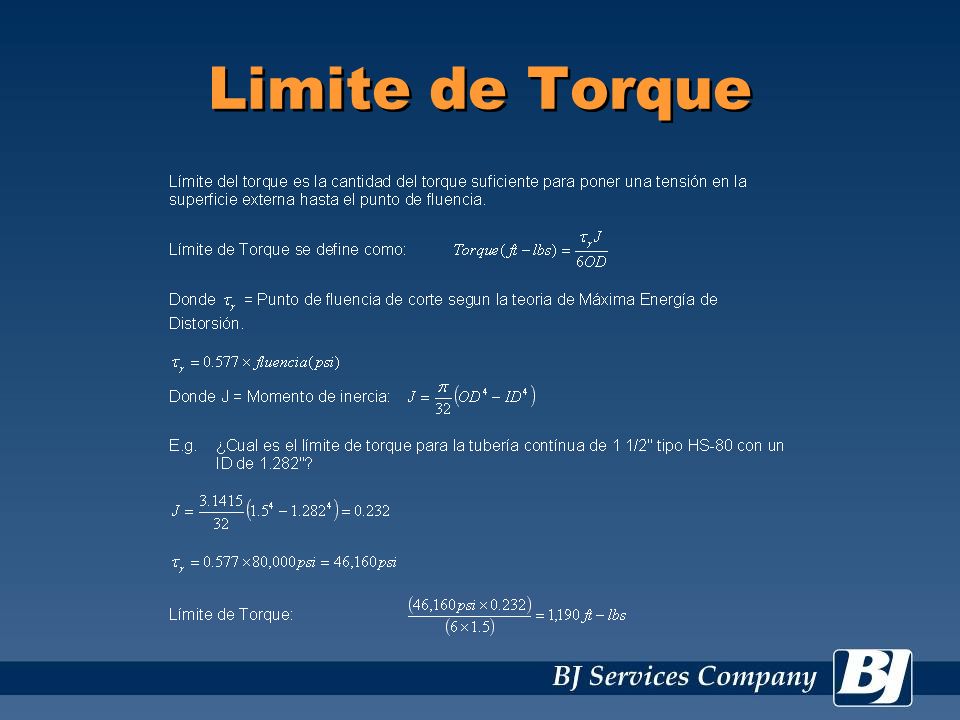

21 Limite de Torque

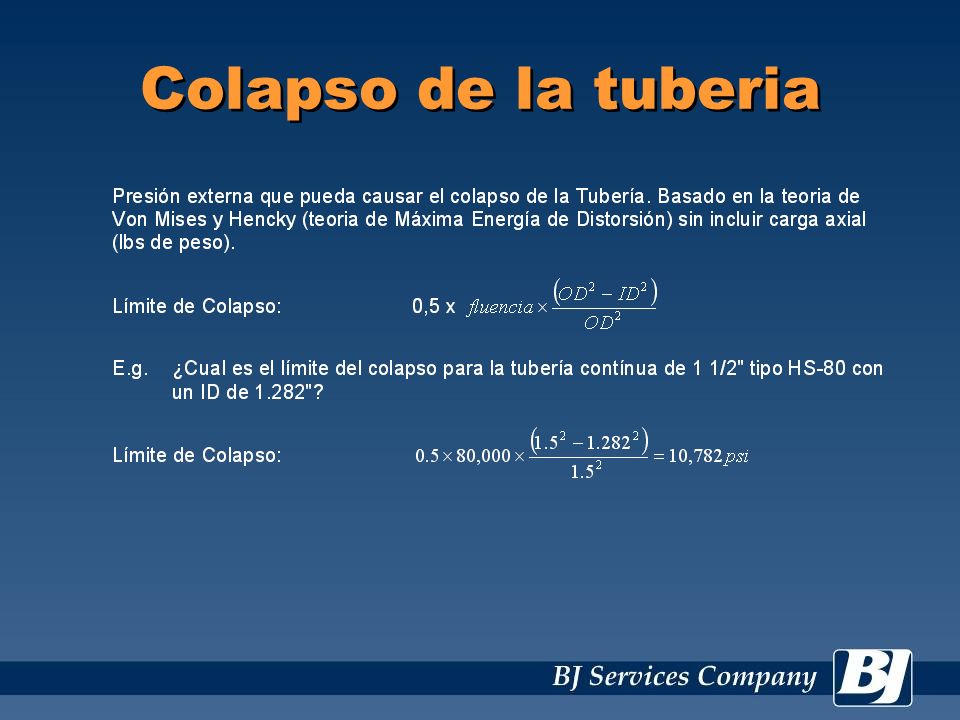

22 Colapso de la tuberia

23 COILED TUBING APLICACIONES CONVENCIONALES
Octubre 2010

24 OPERACIONES CONVENCIONALES CON CT
Gas Lift Limpieza de Relleno Cementación con CT Operaciones con motores de fondo Estimulación Aplicaciones eléctricas Pesca Sartas de Velocidad Limpieza de líneas

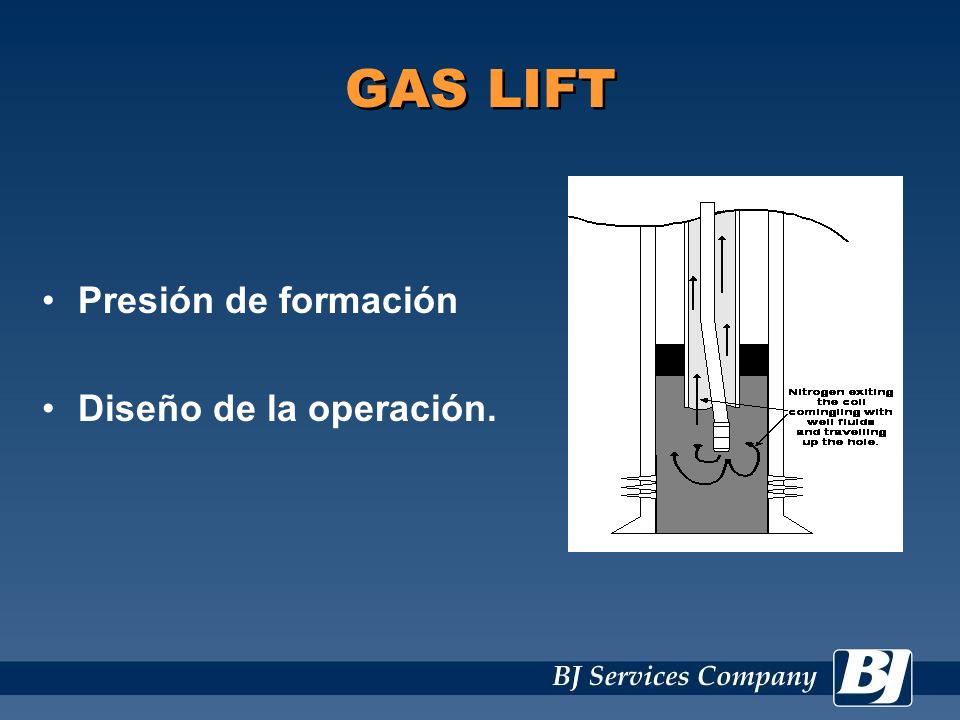

25 GAS LIFT

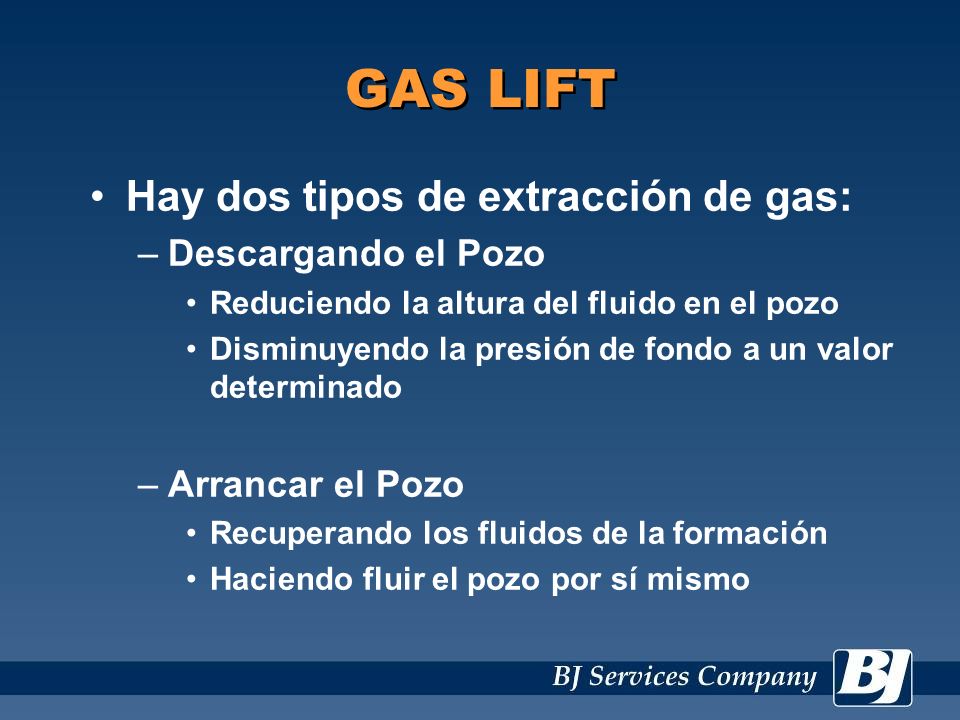

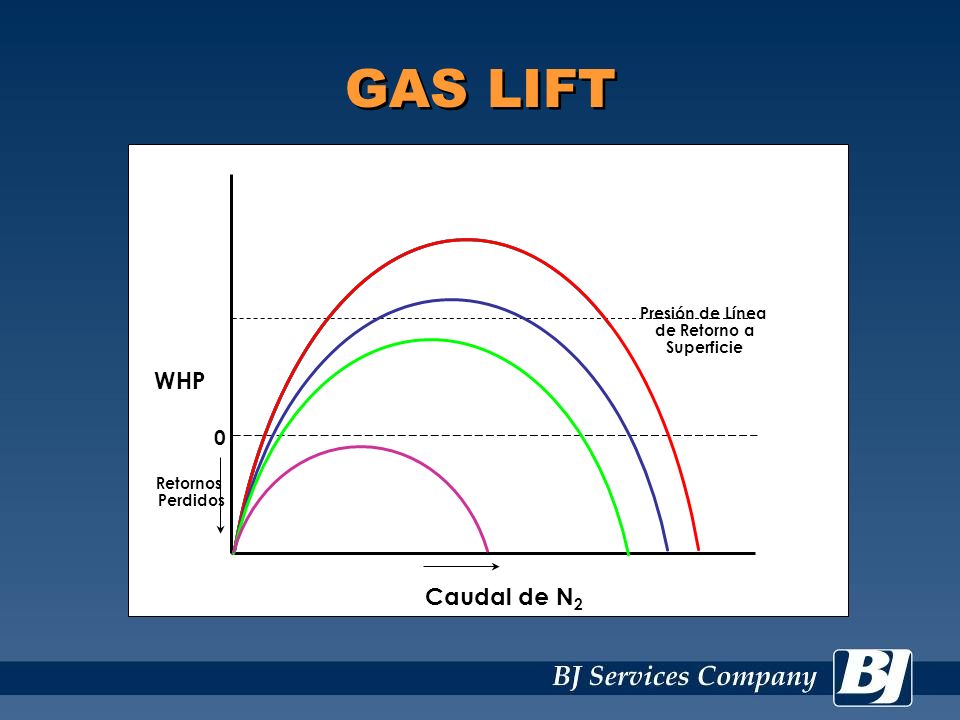

26 GAS LIFT Hay dos tipos de extracción de gas: Descargando el Pozo
Reduciendo la altura del fluido en el pozo Disminuyendo la presión de fondo a un valor determinado Arrancar el Pozo Recuperando los fluidos de la formación Haciendo fluir el pozo por sí mismo

27 GAS LIFT Presión de formación Diseño de la operación.

28 GAS LIFT WHP Caudal de N2 Presión de Línea de Retorno a Superficie
Retornos Perdidos Caudal de N2

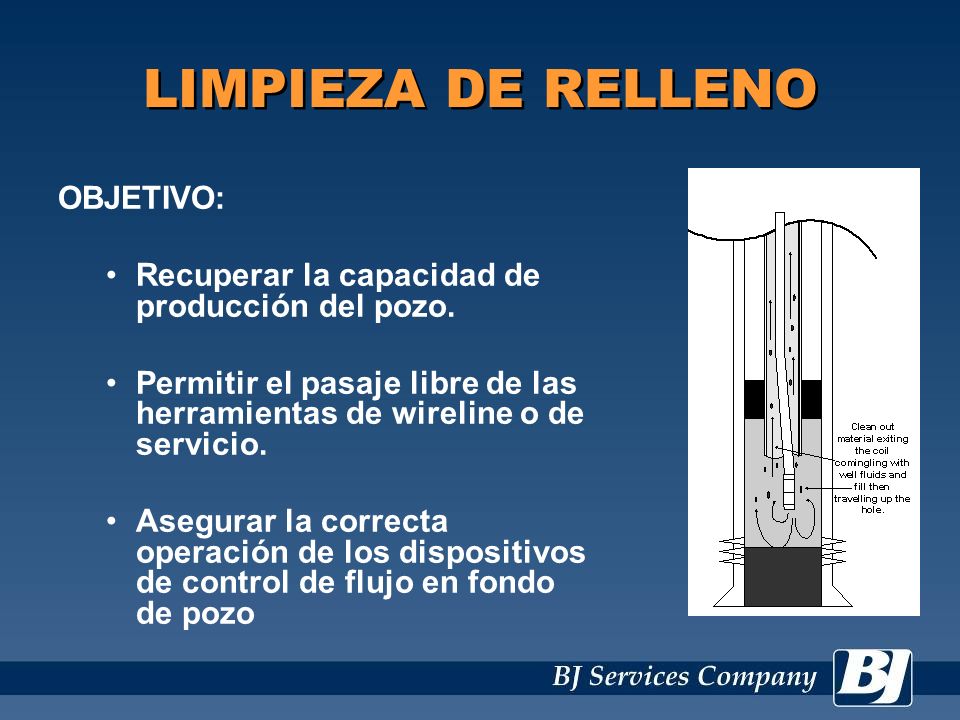

29 LIMPIEZA DE RELLENO

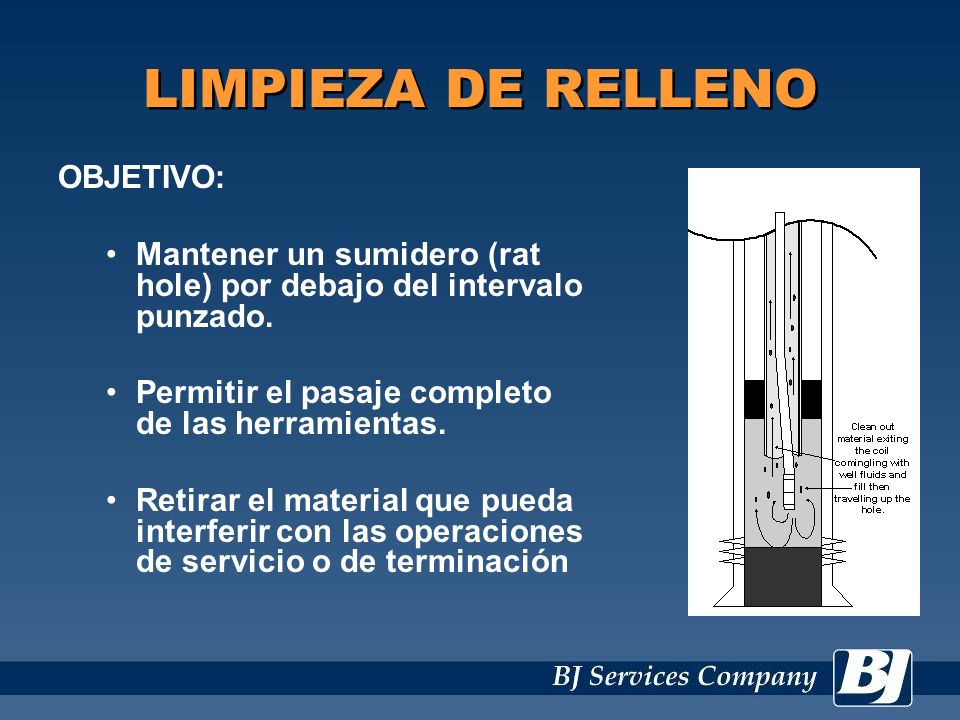

30 LIMPIEZA DE RELLENO OBJETIVO:
Recuperar la capacidad de producción del pozo. Permitir el pasaje libre de las herramientas de wireline o de servicio. Asegurar la correcta operación de los dispositivos de control de flujo en fondo de pozo

31 LIMPIEZA DE RELLENO OBJETIVO:
Mantener un sumidero (rat hole) por debajo del intervalo punzado. Permitir el pasaje completo de las herramientas. Retirar el material que pueda interferir con las operaciones de servicio o de terminación

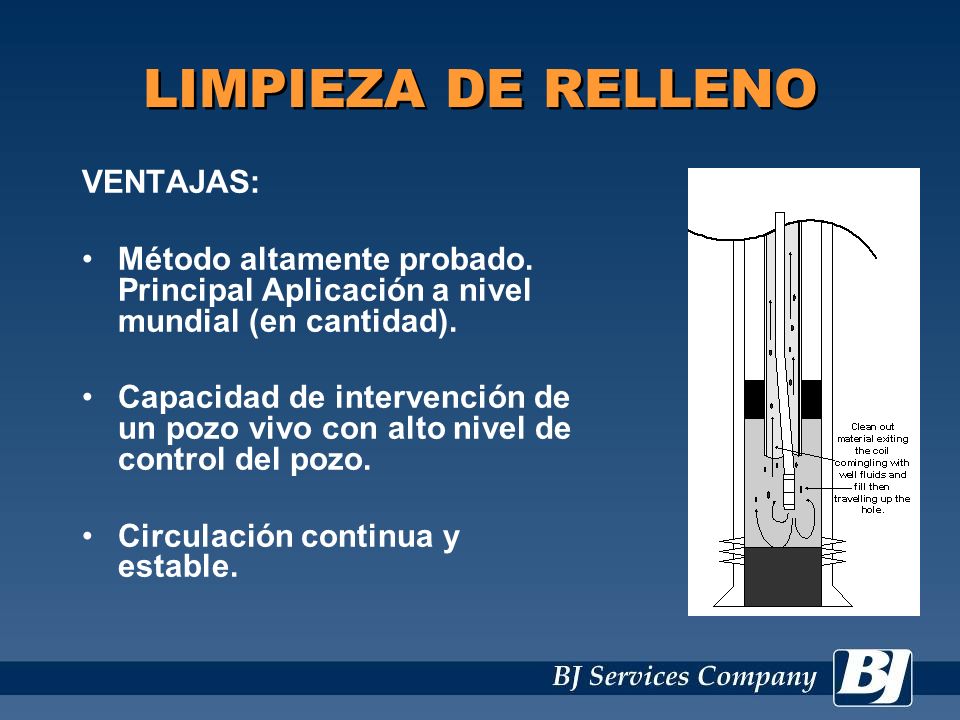

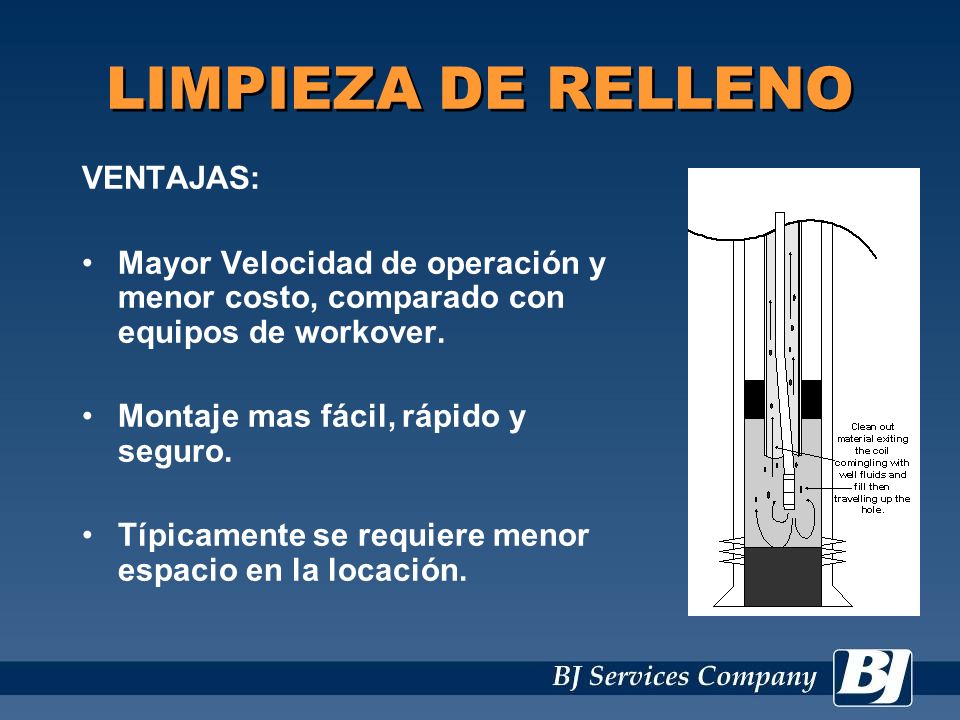

32 LIMPIEZA DE RELLENO VENTAJAS:
Método altamente probado. Principal Aplicación a nivel mundial (en cantidad). Capacidad de intervención de un pozo vivo con alto nivel de control del pozo. Circulación continua y estable.

33 LIMPIEZA DE RELLENO VENTAJAS:
Mayor Velocidad de operación y menor costo, comparado con equipos de workover. Montaje mas fácil, rápido y seguro. Típicamente se requiere menor espacio en la locación.

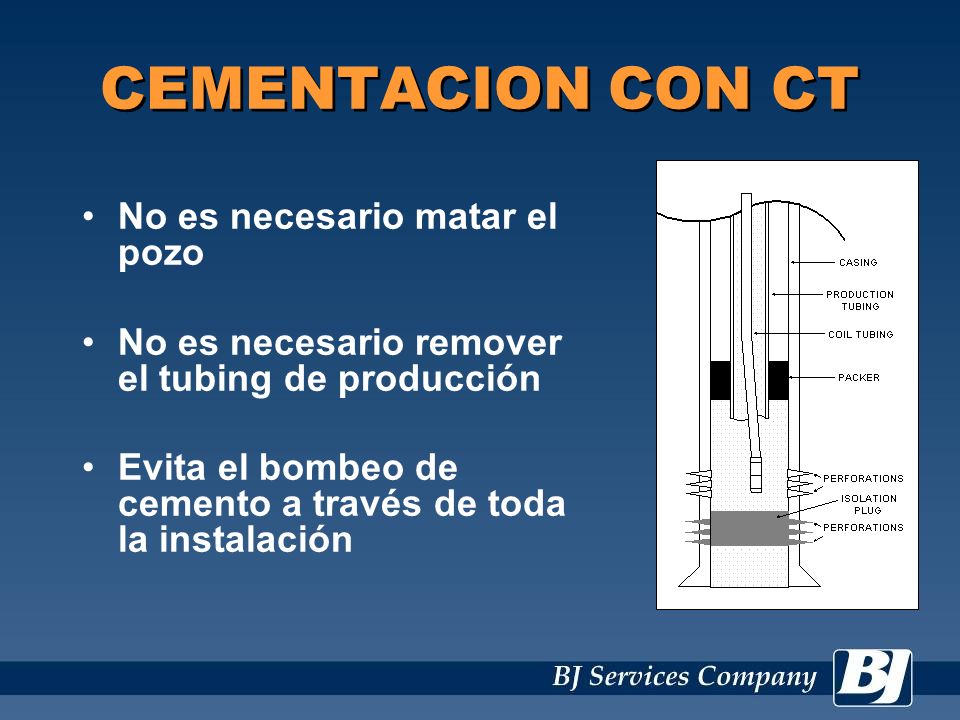

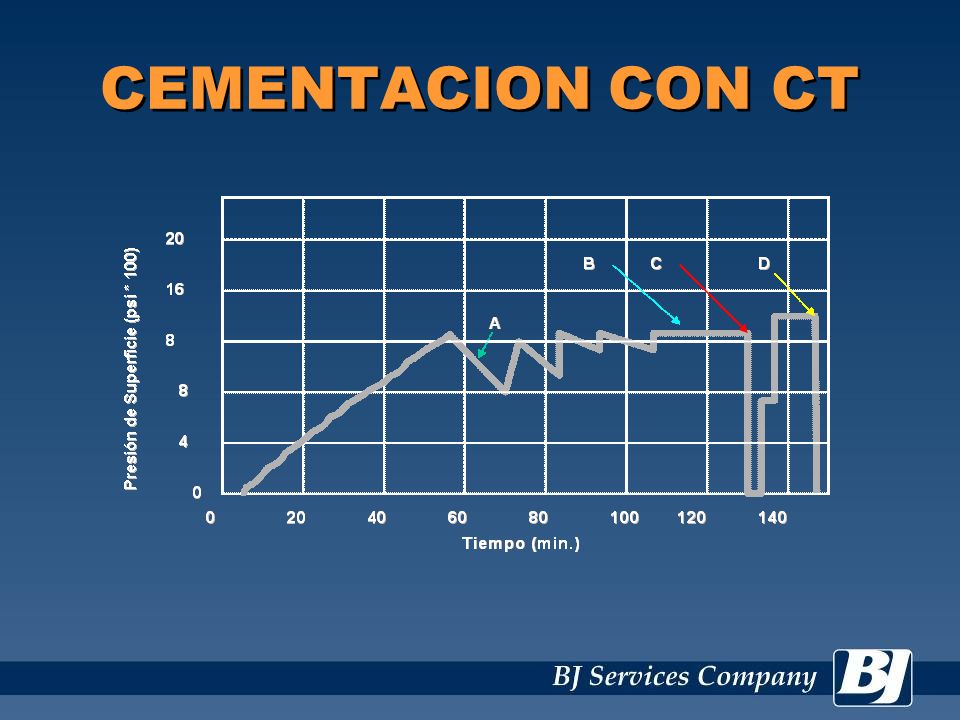

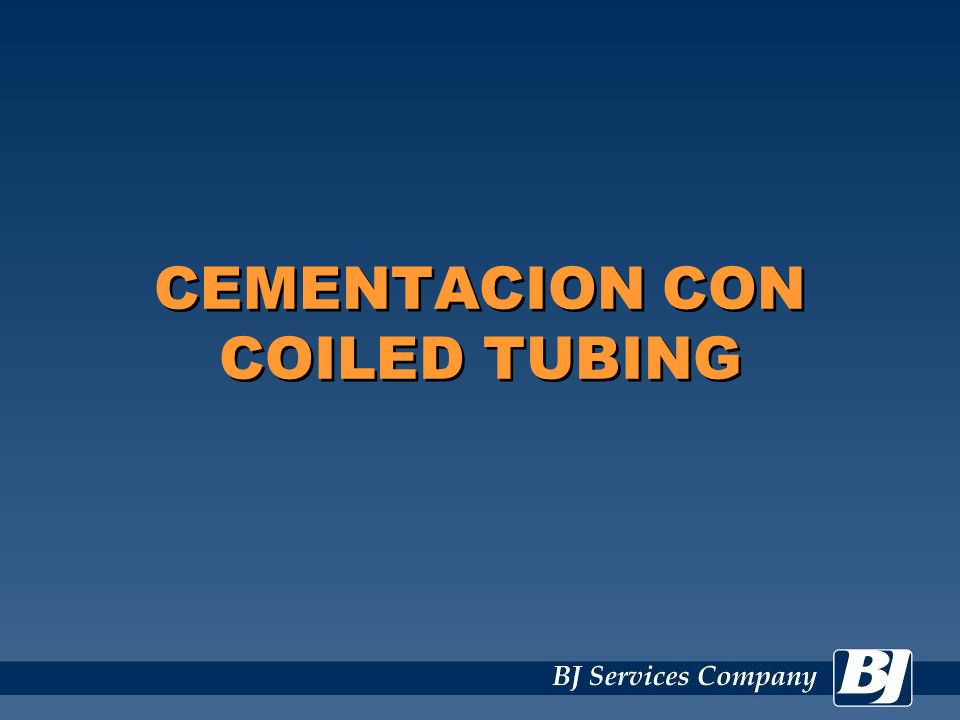

34 CEMENTACION CON COILED TUBING

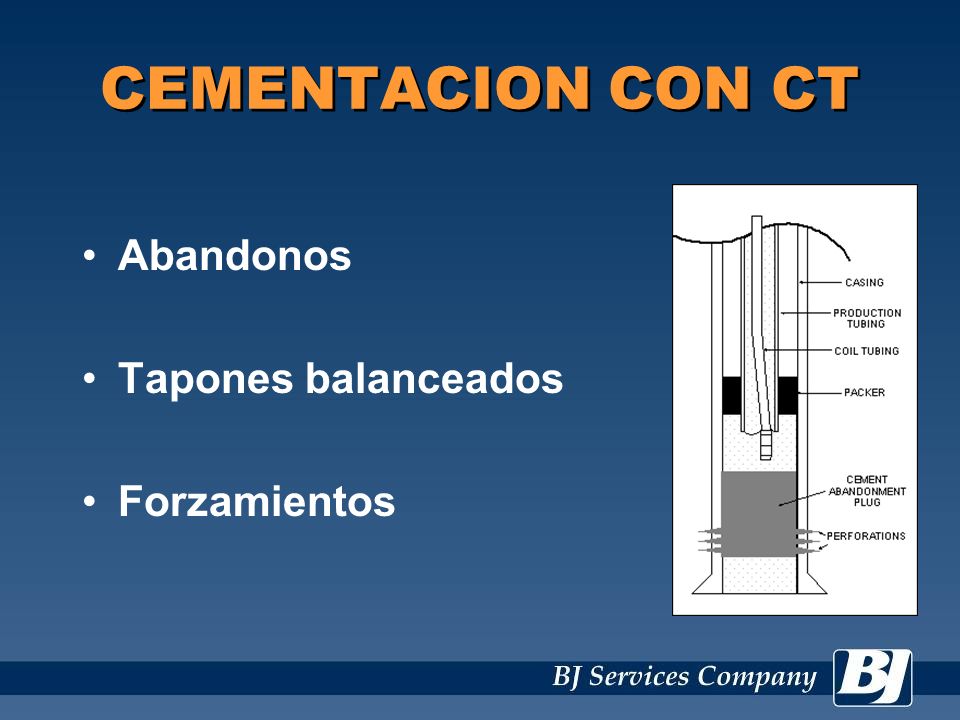

35 CEMENTACION CON CT Abandonos Tapones balanceados Forzamientos

36 CEMENTACION CON CT No es necesario matar el pozo
No es necesario remover el tubing de producción Evita el bombeo de cemento a través de toda la instalación

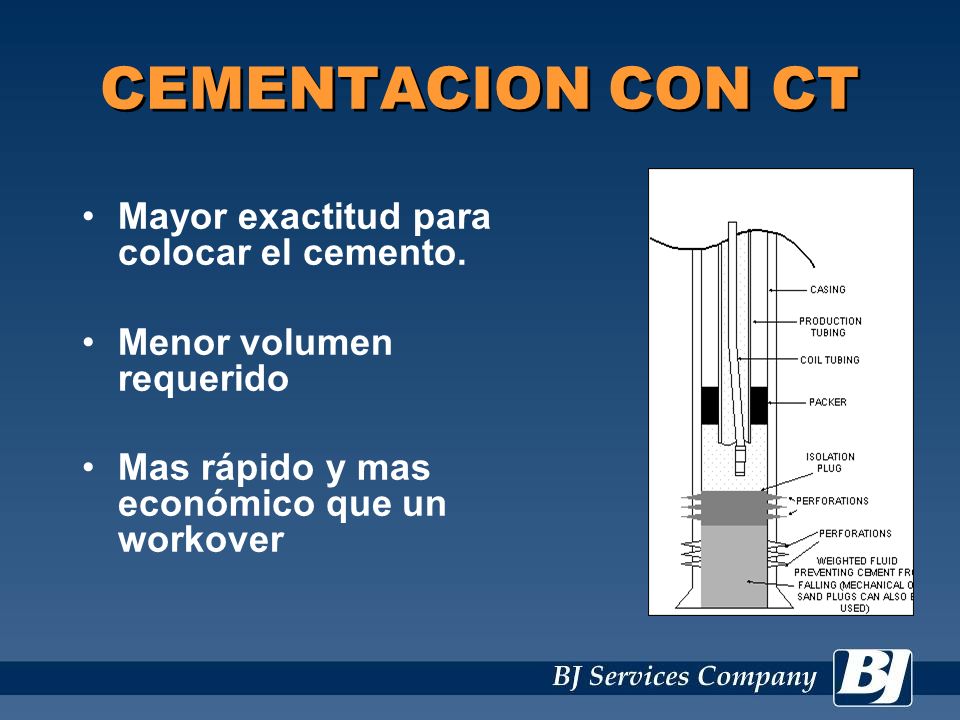

37 CEMENTACION CON CT Mayor exactitud para colocar el cemento.
Menor volumen requerido Mas rápido y mas económico que un workover

38 CEMENTACION CON CT

39 CEMENTACION CON CT

40 FRESADO CON COILED TUBING

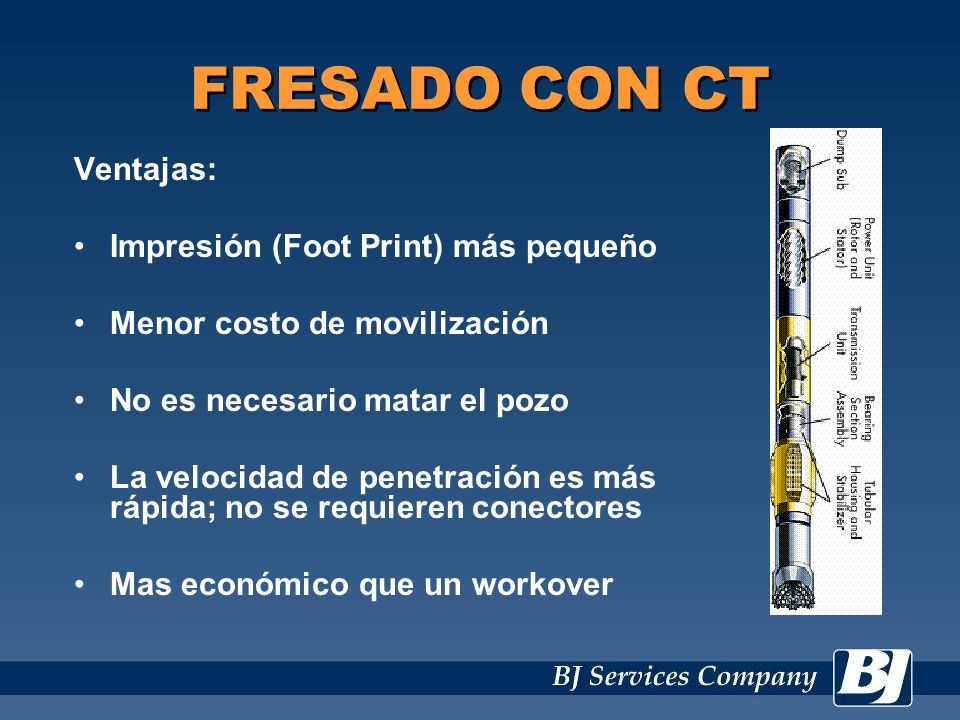

41 FRESADO CON CT Ventajas: Impresión (Foot Print) más pequeño
Menor costo de movilización No es necesario matar el pozo La velocidad de penetración es más rápida; no se requieren conectores Mas económico que un workover

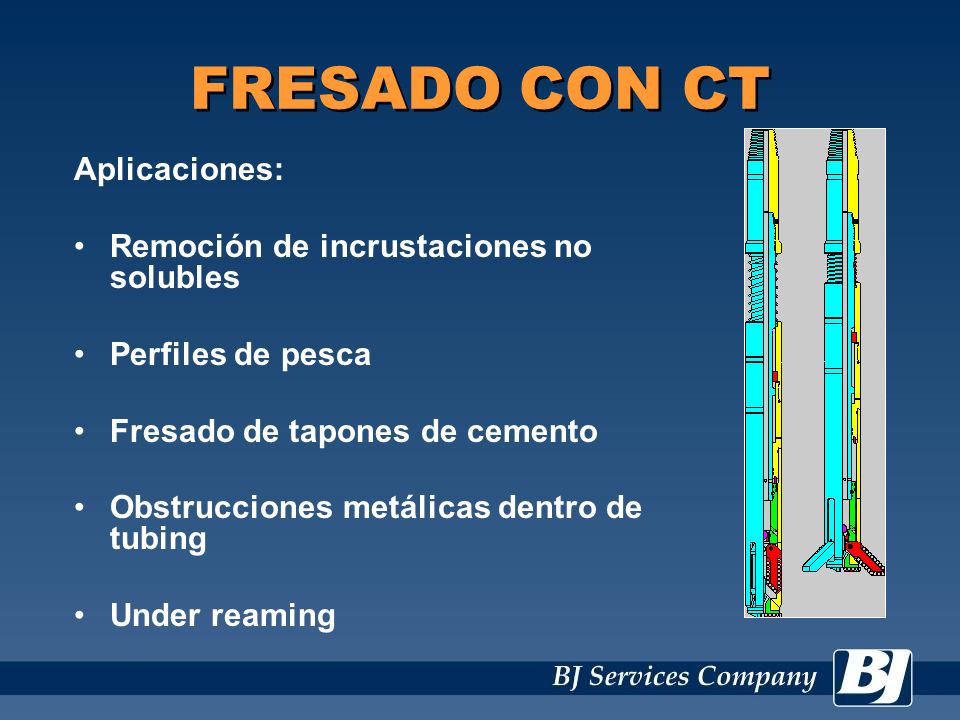

42 FRESADO CON CT Aplicaciones: Remoción de incrustaciones no solubles
Perfiles de pesca Fresado de tapones de cemento Obstrucciones metálicas dentro de tubing Under reaming

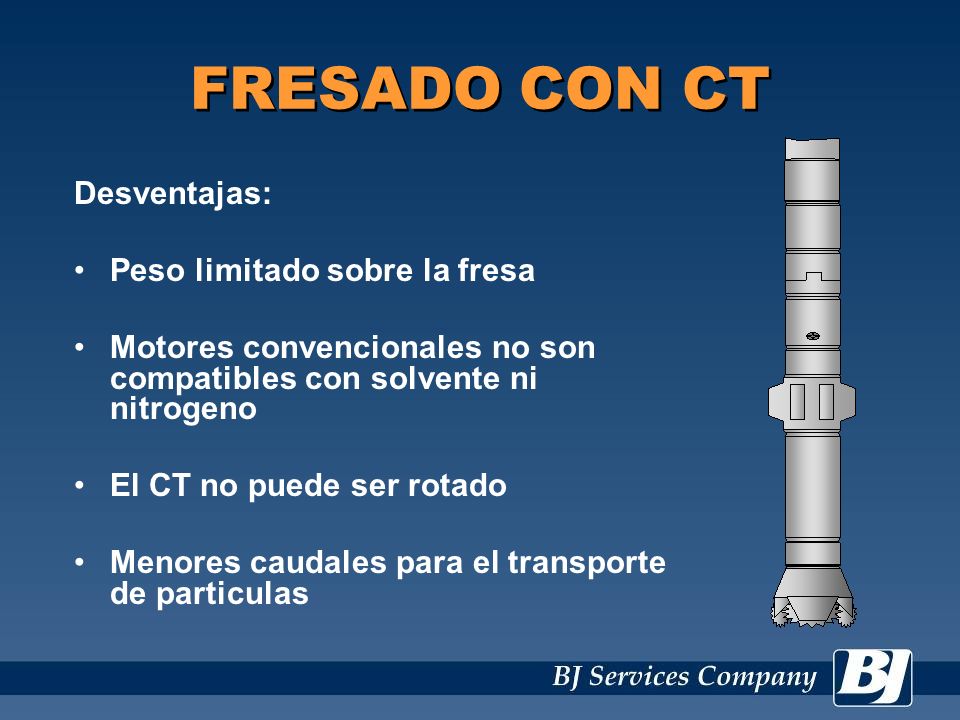

43 FRESADO CON CT Desventajas: Peso limitado sobre la fresa
Motores convencionales no son compatibles con solvente ni nitrogeno El CT no puede ser rotado Menores caudales para el transporte de particulas

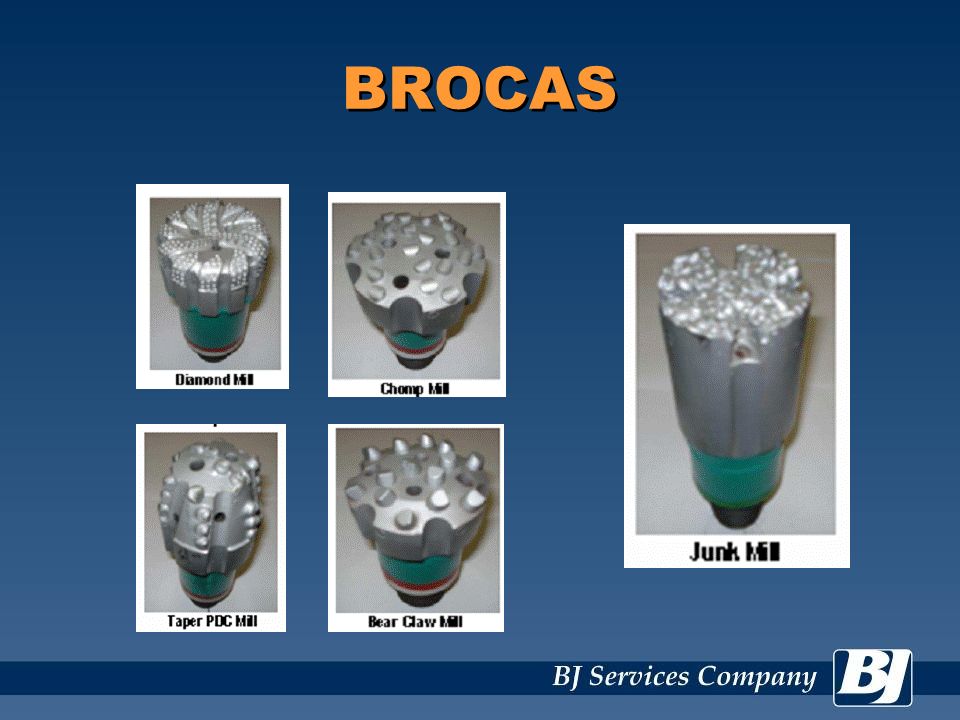

44 BROCAS

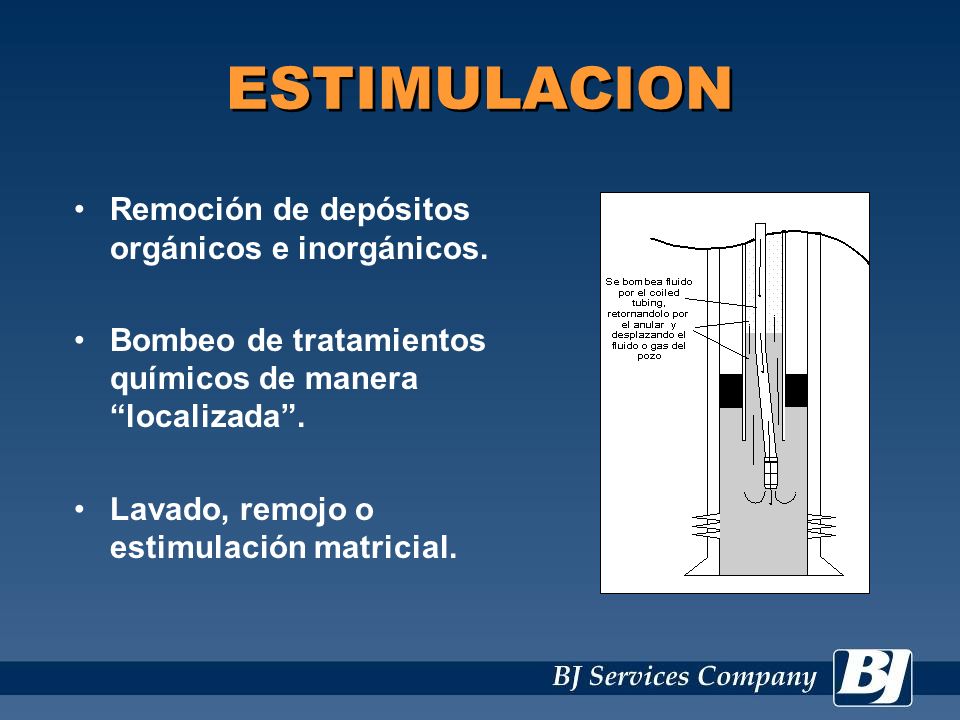

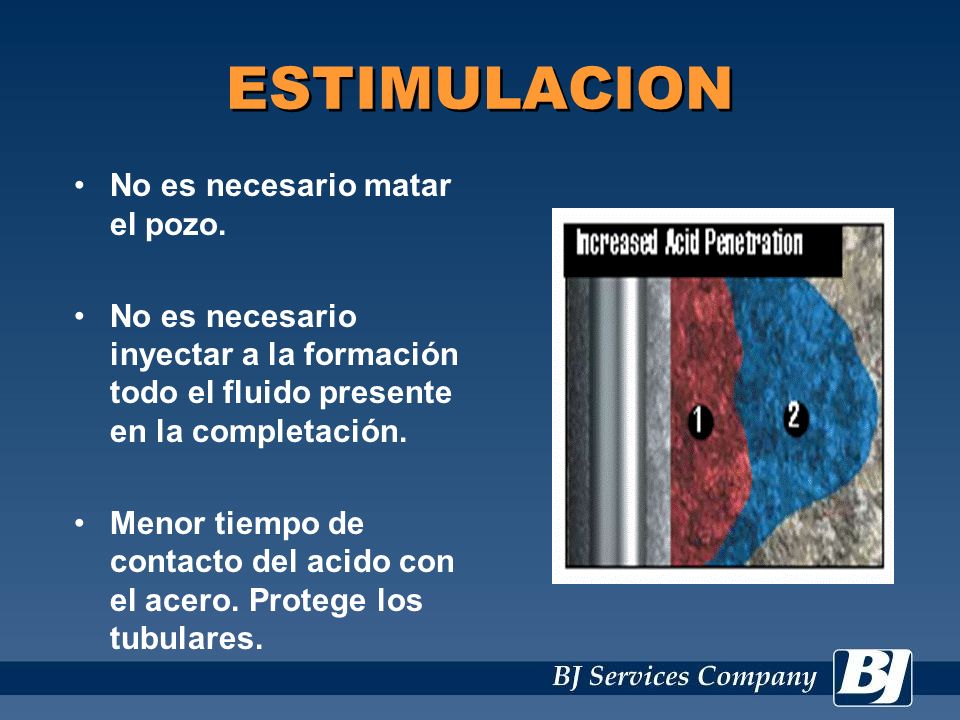

45 ESTIMULACION

46 ESTIMULACION Remoción de depósitos orgánicos e inorgánicos.
Bombeo de tratamientos químicos de manera “localizada”. Lavado, remojo o estimulación matricial.

47 ESTIMULACION No es necesario matar el pozo.
No es necesario inyectar a la formación todo el fluido presente en la completación. Menor tiempo de contacto del acido con el acero. Protege los tubulares.

48 ESTIMULACION Facilidad para retornar el tratamiento a superficie.
Efecto adicional del jeteo a alta presión u otras herramientas especializadas. Menor volumen de fluido. Cubrimiento total de la zona de interés.

49 COMPLETACION CON COILED TUBING

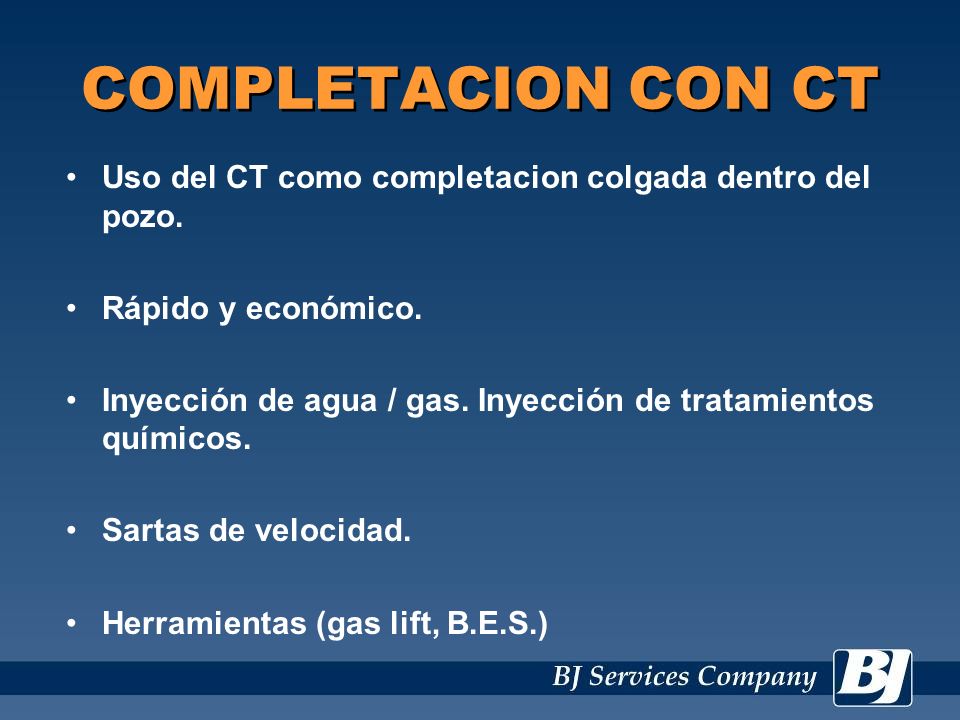

50 COMPLETACION CON CT Uso del CT como completacion colgada dentro del pozo. Rápido y económico. Inyección de agua / gas. Inyección de tratamientos químicos. Sartas de velocidad. Herramientas (gas lift, B.E.S.)

51 PESCA

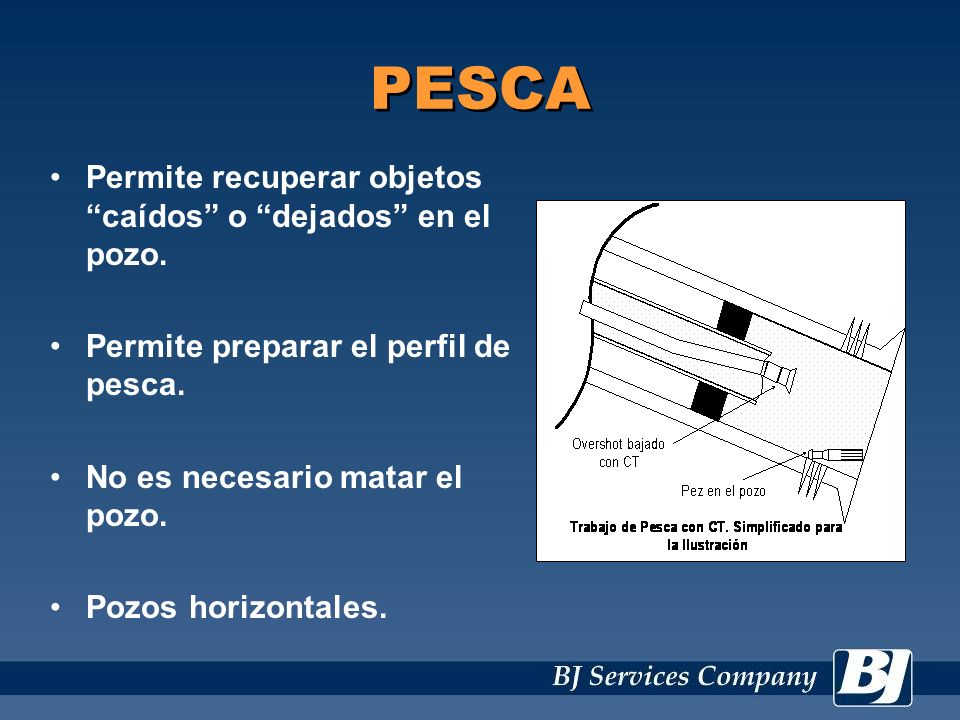

52 PESCA Permite recuperar objetos “caídos” o “dejados” en el pozo.
Permite preparar el perfil de pesca. No es necesario matar el pozo. Pozos horizontales.

53 LIMPIEZA DE LINEAS

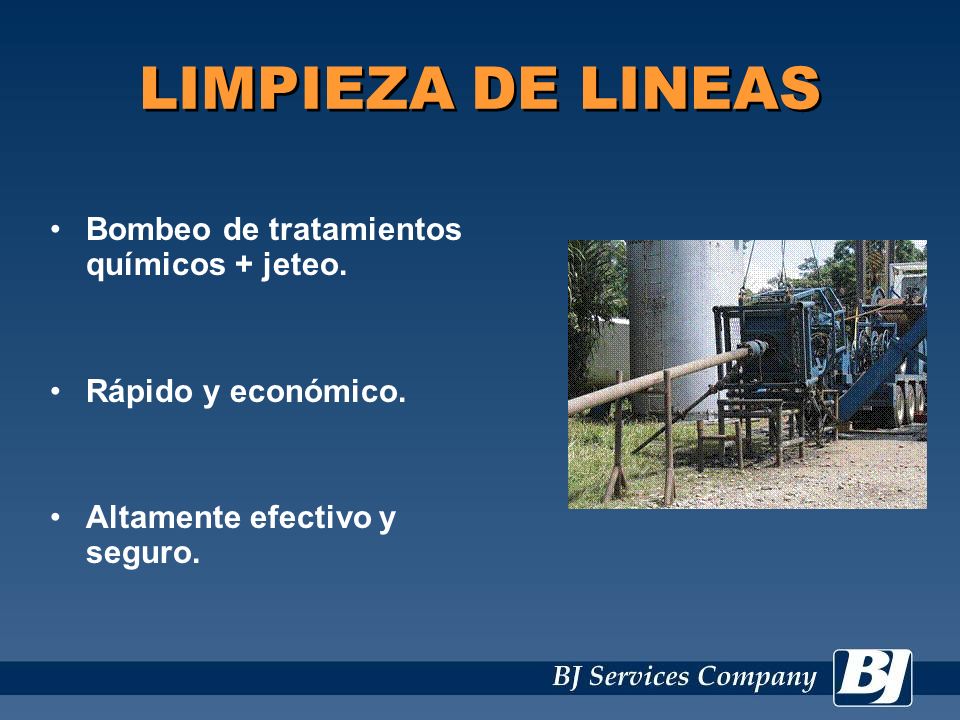

54 LIMPIEZA DE LINEAS Bombeo de tratamientos químicos + jeteo.
Rápido y económico. Altamente efectivo y seguro.

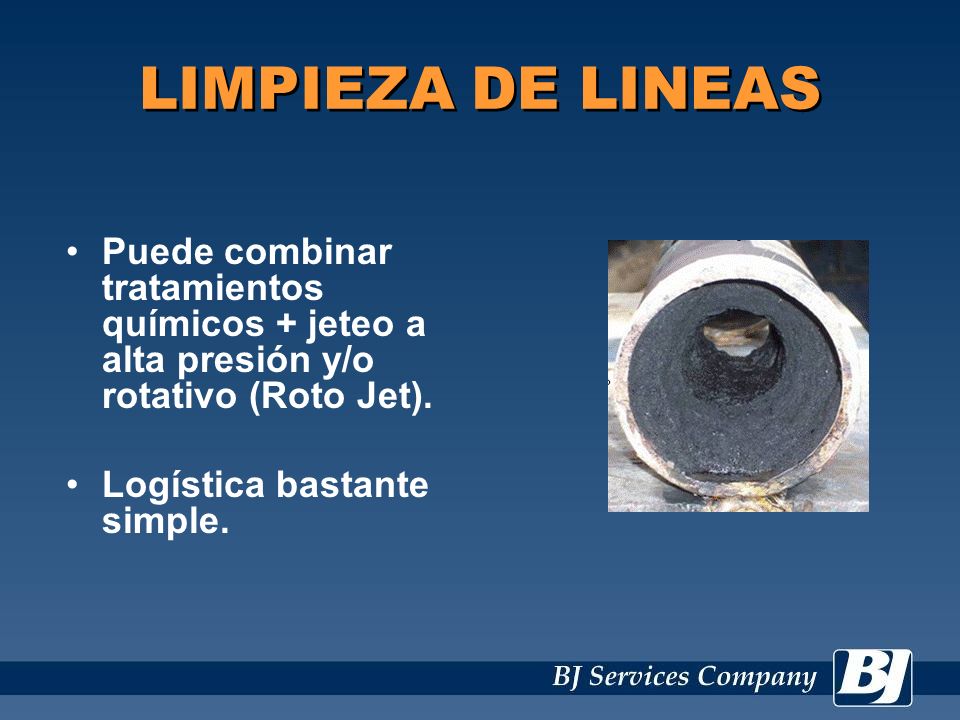

55 LIMPIEZA DE LINEAS Puede combinar tratamientos químicos + jeteo a alta presión y/o rotativo (Roto Jet). Logística bastante simple.

56 APLICACIONES ELECTRICAS

57 APLICACIONES ELECTRICAS
Pozos horizontales o altamente desviados Requiere instalación del cable Logging Cámaras Baleo Información en tiempo real Etc….

58 COILED TUBING SERVICIOS Y HERRAMIENTAS ESPECIALES

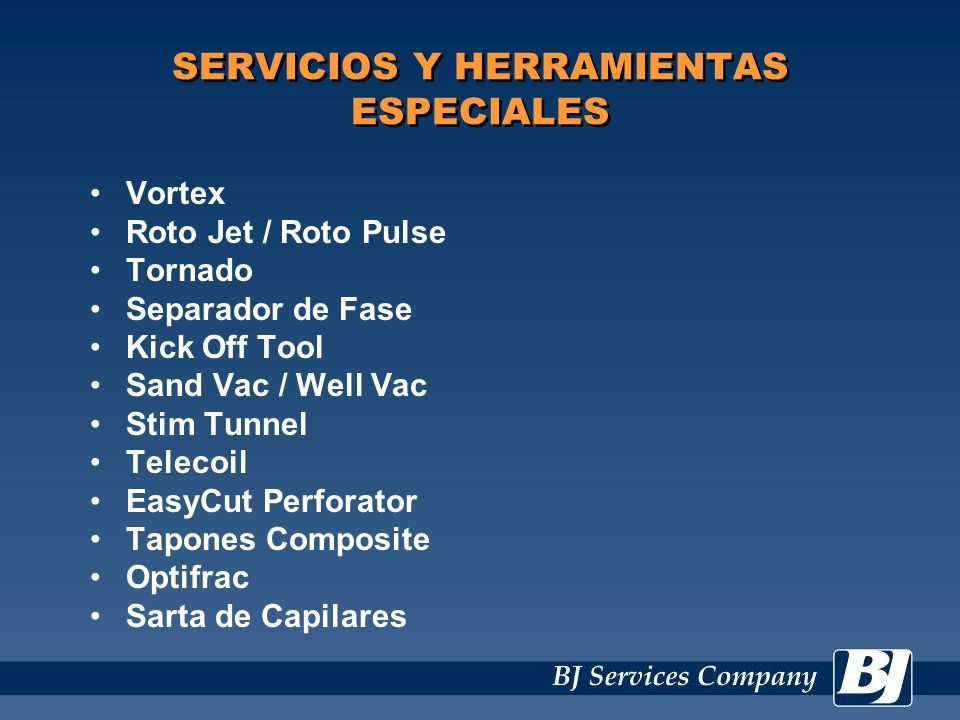

59 SERVICIOS Y HERRAMIENTAS ESPECIALES
Vortex Roto Jet / Roto Pulse Tornado Separador de Fase Kick Off Tool Sand Vac / Well Vac Stim Tunnel Telecoil EasyCut Perforator Tapones Composite Optifrac Sarta de Capilares

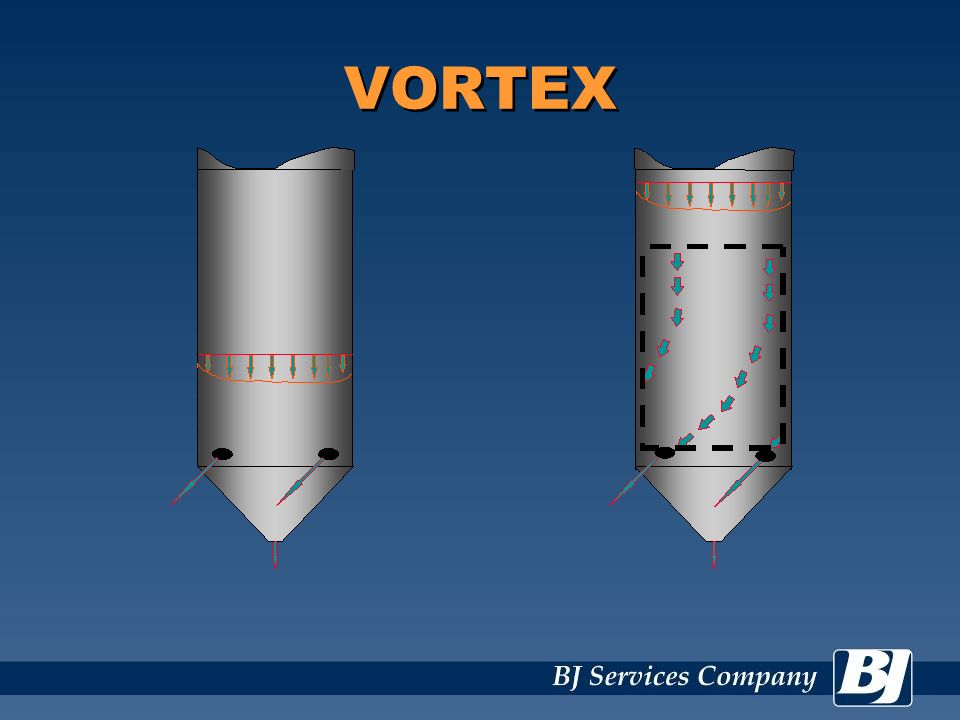

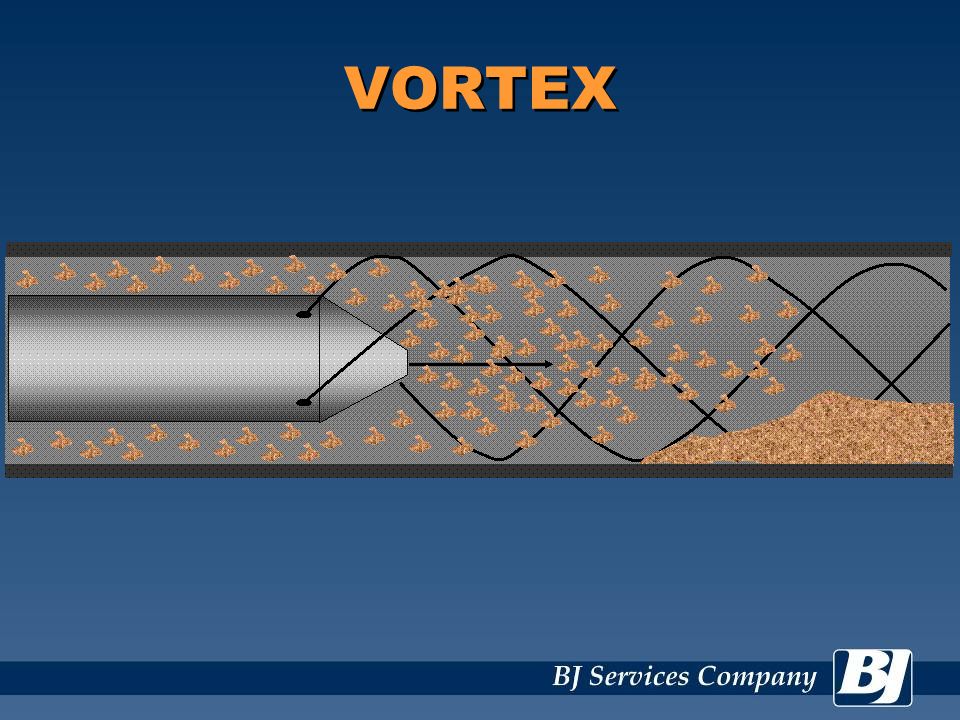

60 VORTEX

61 VORTEX Jet de alta eficiencia
Caída de presión 30% inferior a un jet convencional Velocidad del Jet: 460 ft/sec Velocidad rotacional: 8000 rpm

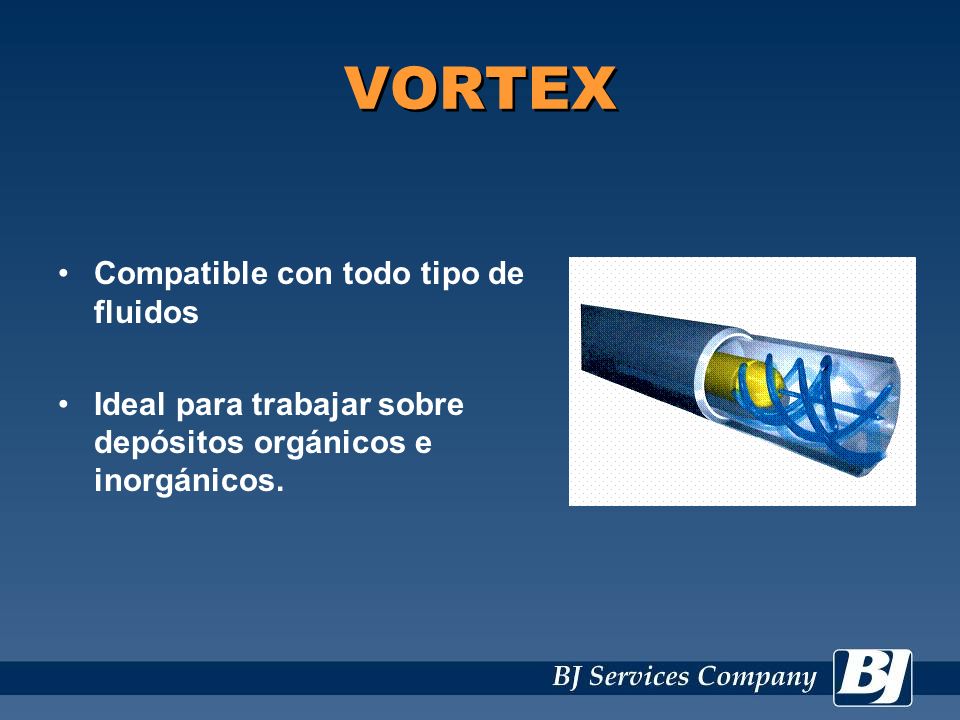

62 VORTEX Compatible con todo tipo de fluidos
Ideal para trabajar sobre depósitos orgánicos e inorgánicos.

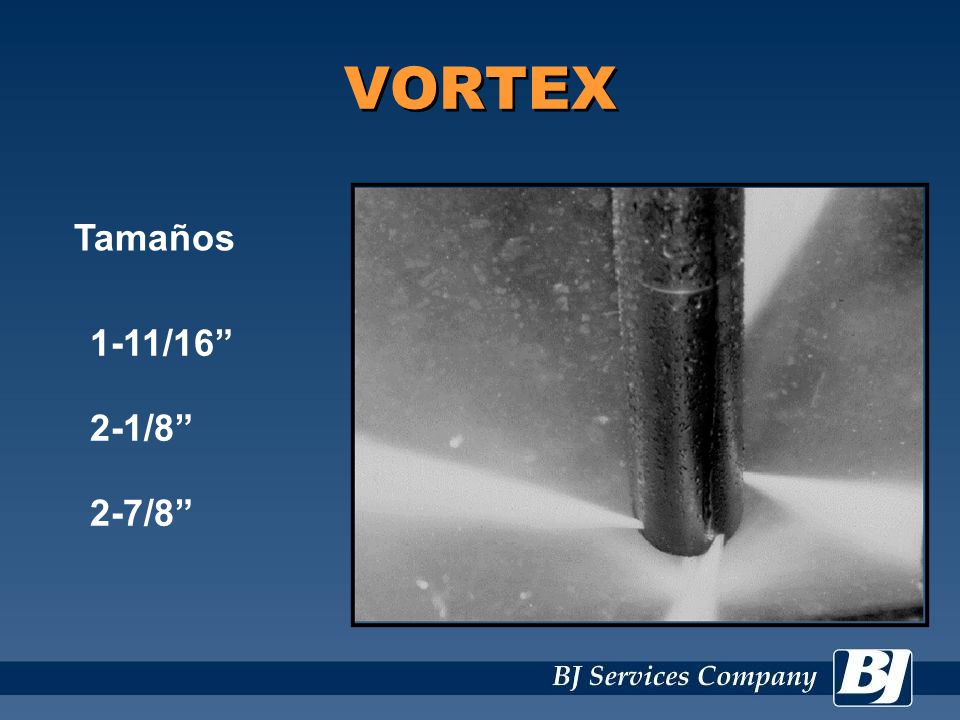

63 VORTEX Tamaños 1-11/16” 2-1/8” 2-7/8”

64 VORTEX

65 VORTEX

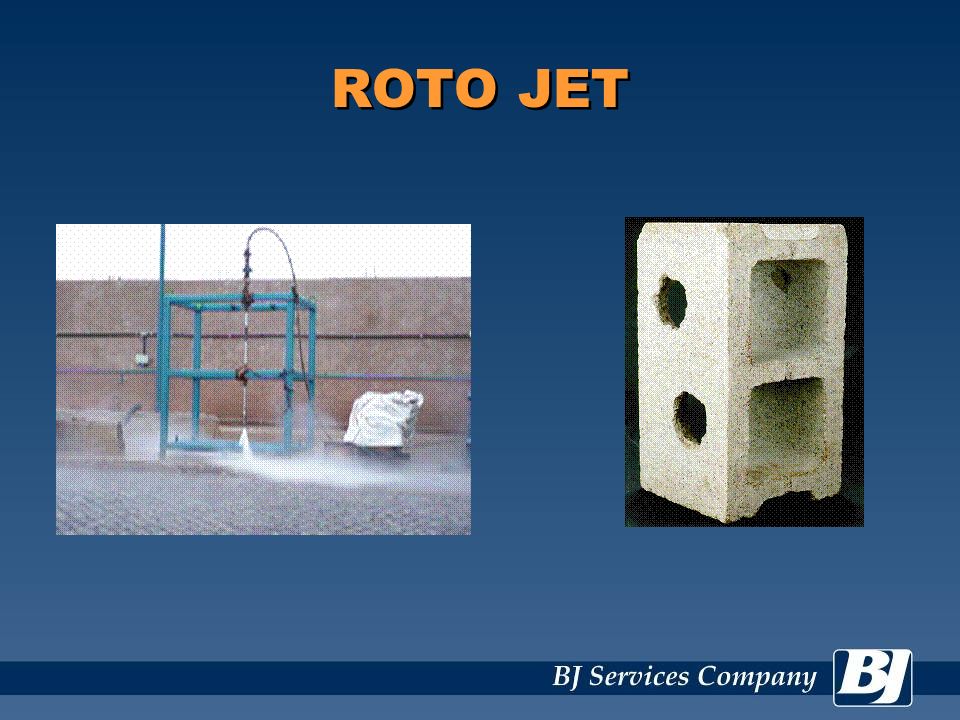

66 ROTO JET

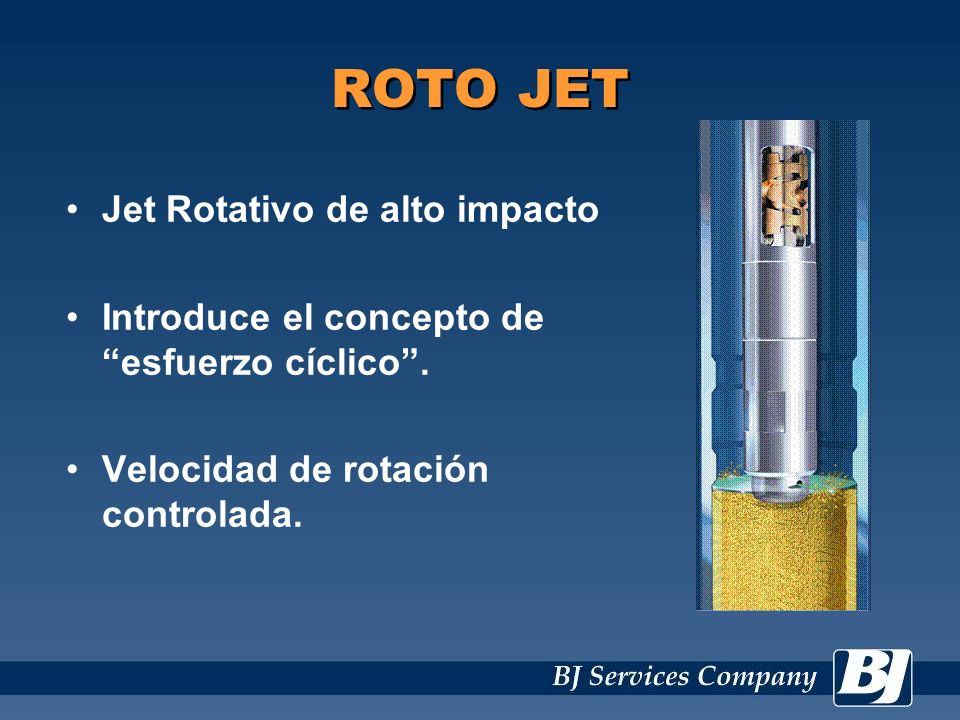

67 ROTO JET Jet Rotativo de alto impacto
Introduce el concepto de “esfuerzo cíclico”. Velocidad de rotación controlada.

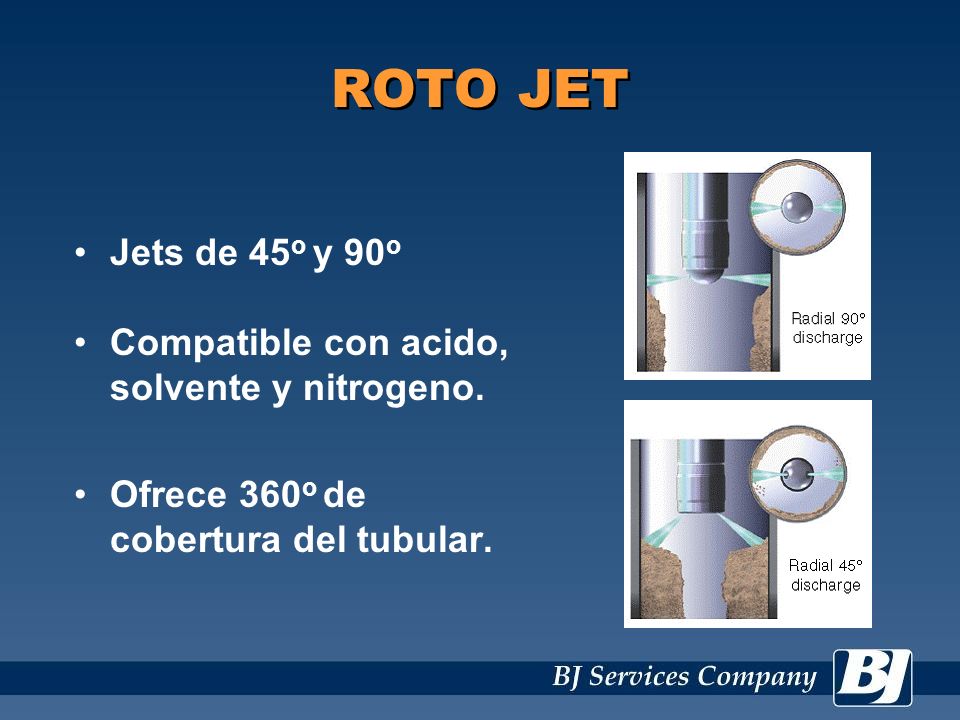

68 ROTO JET Jets de 45o y 90o Compatible con acido, solvente y nitrogeno.
Ofrece 360o de cobertura del tubular.

69 ROTO JET

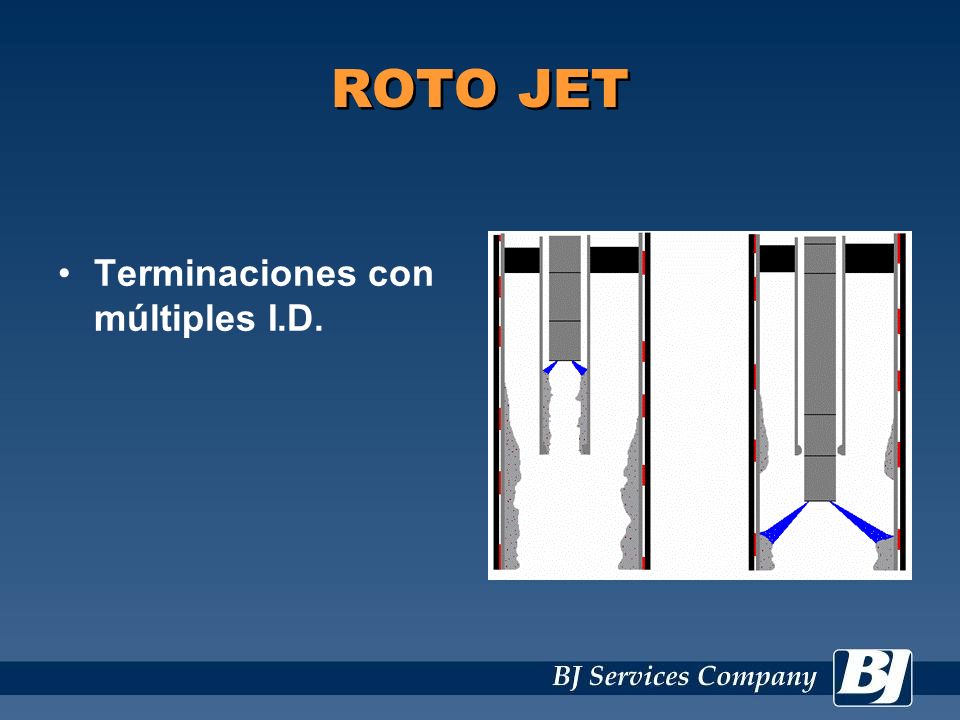

70 ROTO JET Terminaciones con múltiples I.D.

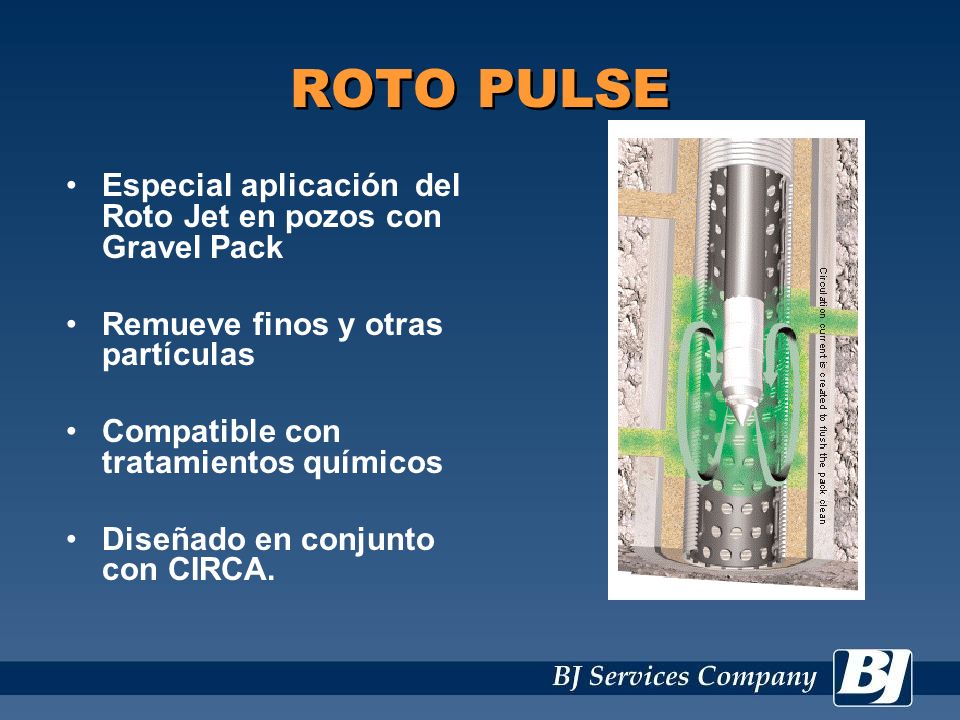

71 ROTO PULSE

72 ROTO PULSE Especial aplicación del Roto Jet en pozos con Gravel Pack
Remueve finos y otras partículas Compatible con tratamientos químicos Diseñado en conjunto con CIRCA.

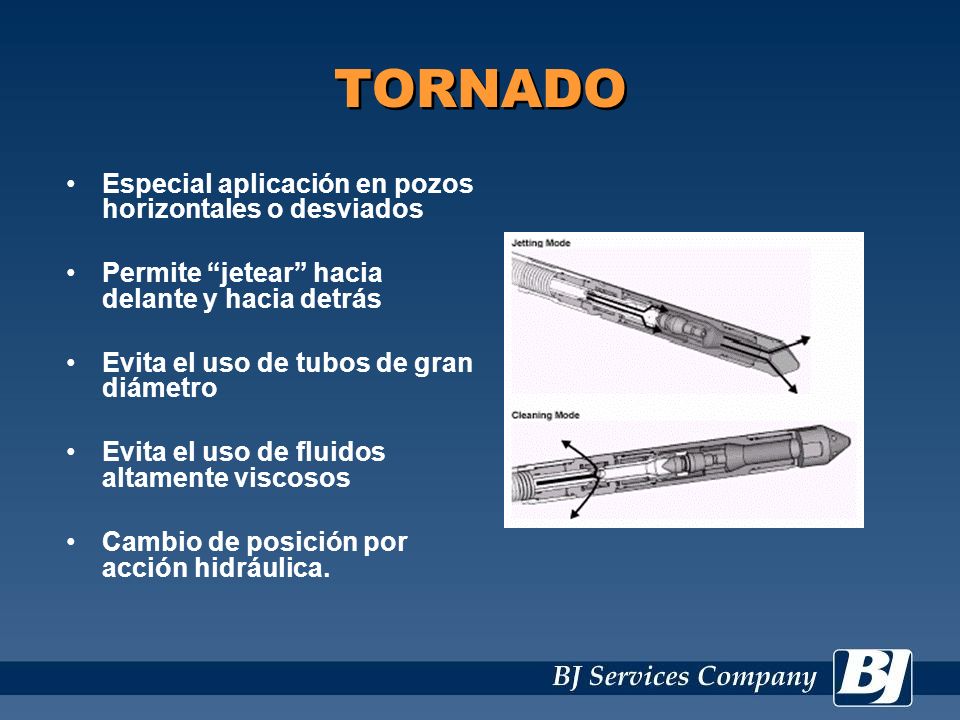

73 TORNADO

74 TORNADO Especial aplicación en pozos horizontales o desviados
Permite “jetear” hacia delante y hacia detrás Evita el uso de tubos de gran diámetro Evita el uso de fluidos altamente viscosos Cambio de posición por acción hidráulica.

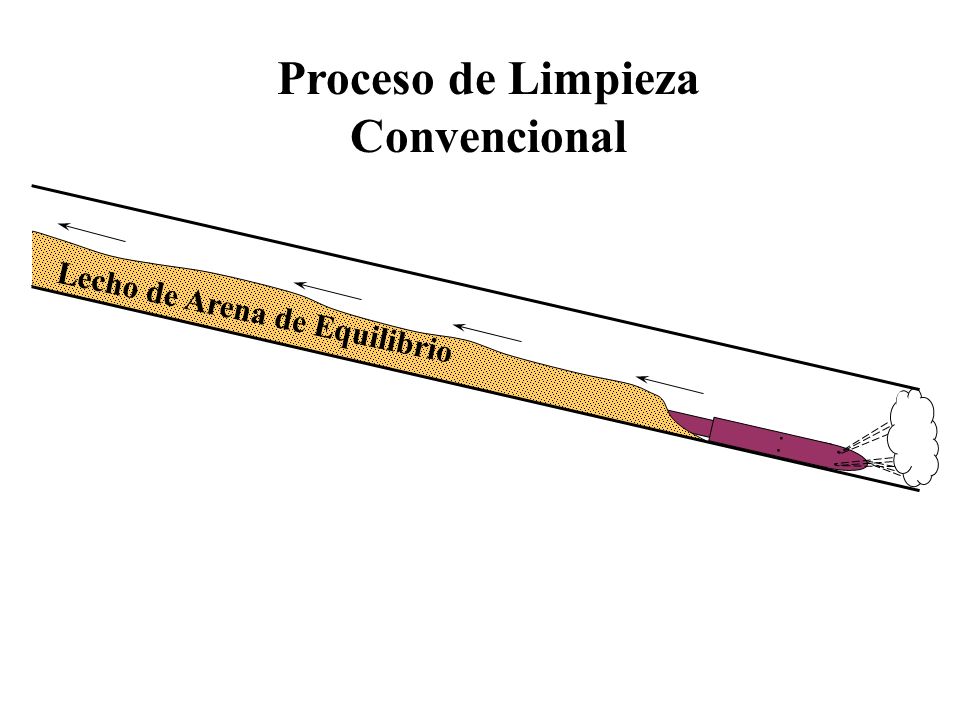

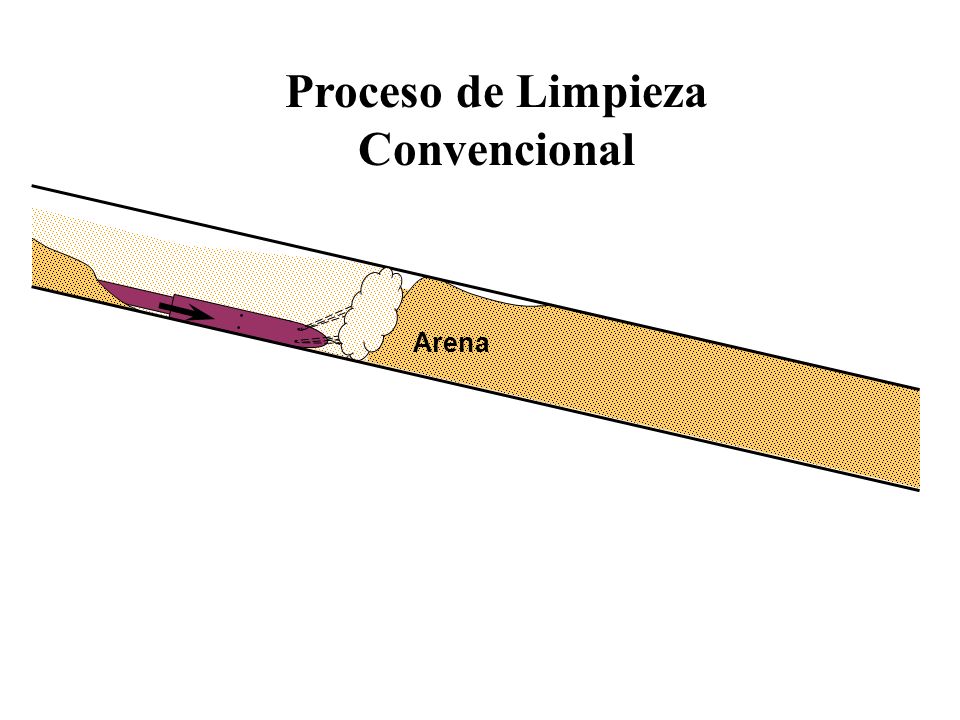

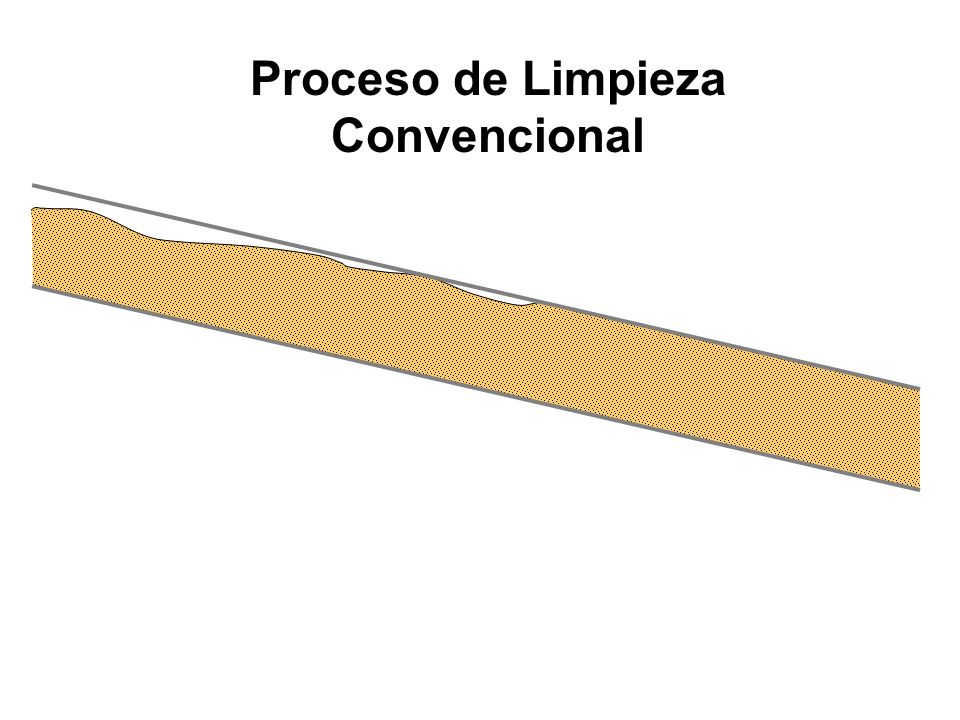

75 Proceso de Limpieza Convencional
Sand

76 Proceso de Limpieza Convencional
Arena

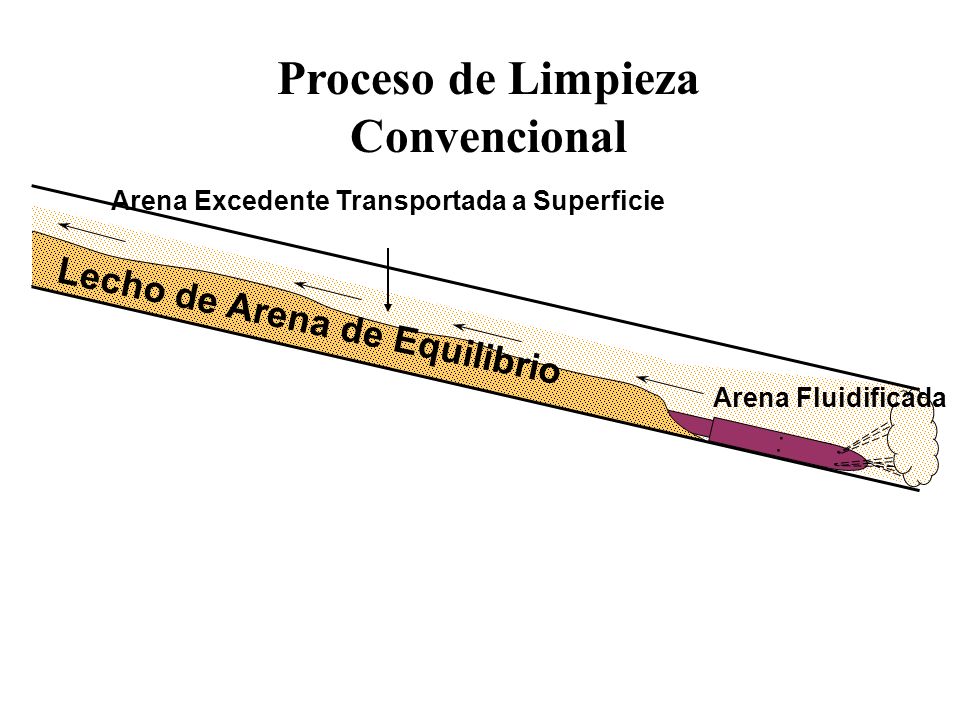

77 Arena Excedente Transportada a Superficie
Proceso de Limpieza Convencional Arena Excedente Transportada a Superficie Lecho de Arena de Equilibrio Arena Fluidificada

78 Proceso de Limpieza Convencional
Lecho de Arena de Equilibrio

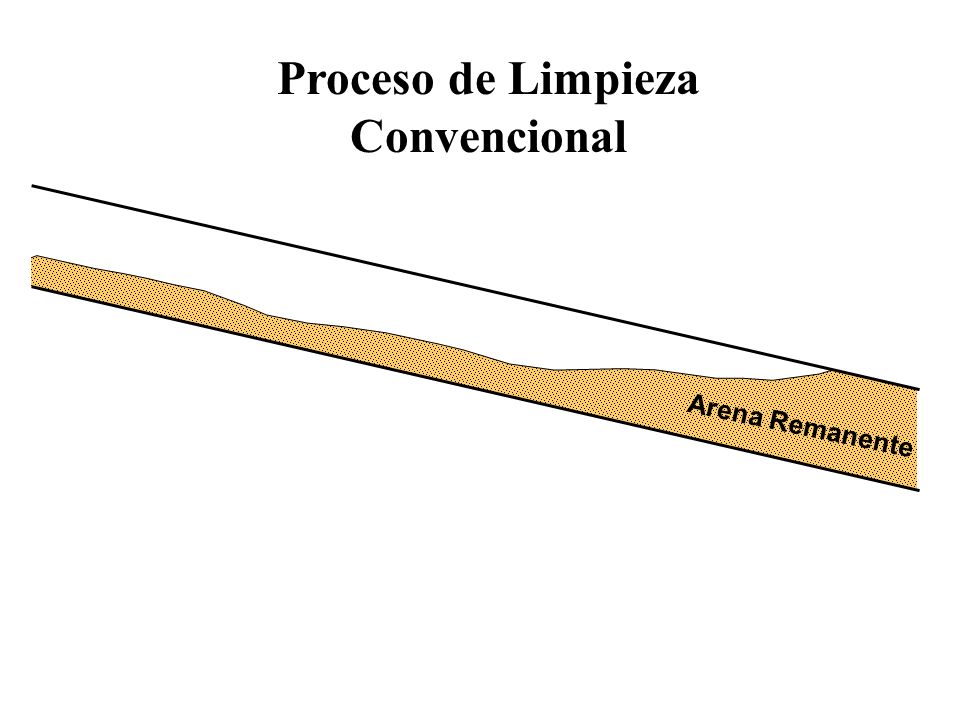

79 Proceso de Limpieza Convencional
Arena Remanente

80 TORNADO

81 SEPARADOR DE FASE

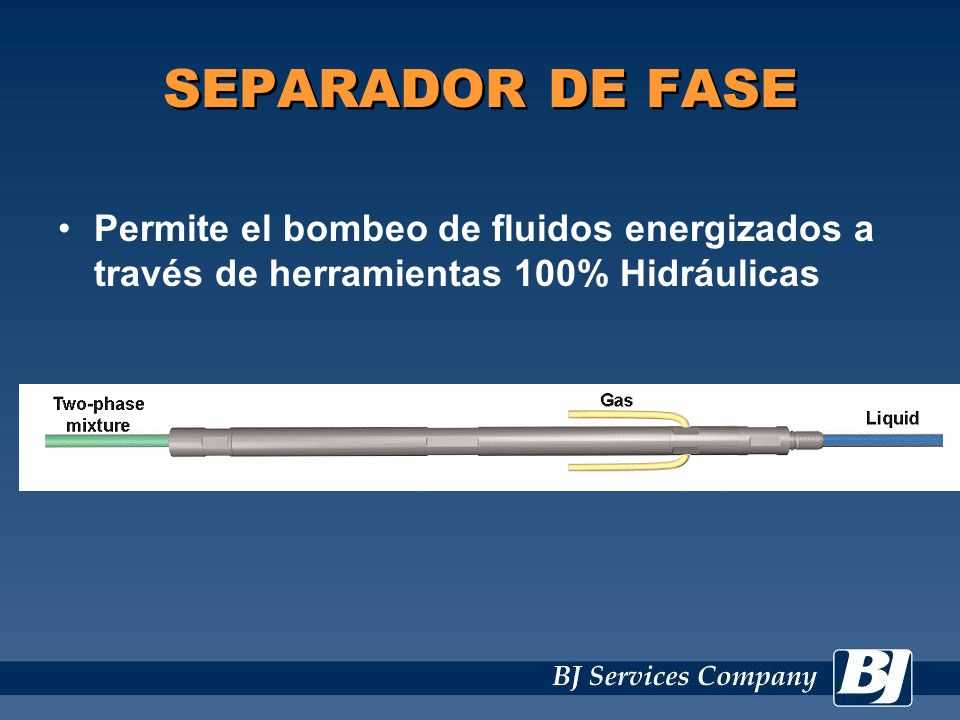

82 SEPARADOR DE FASE Permite el bombeo de fluidos energizados a través de herramientas 100% Hidráulicas

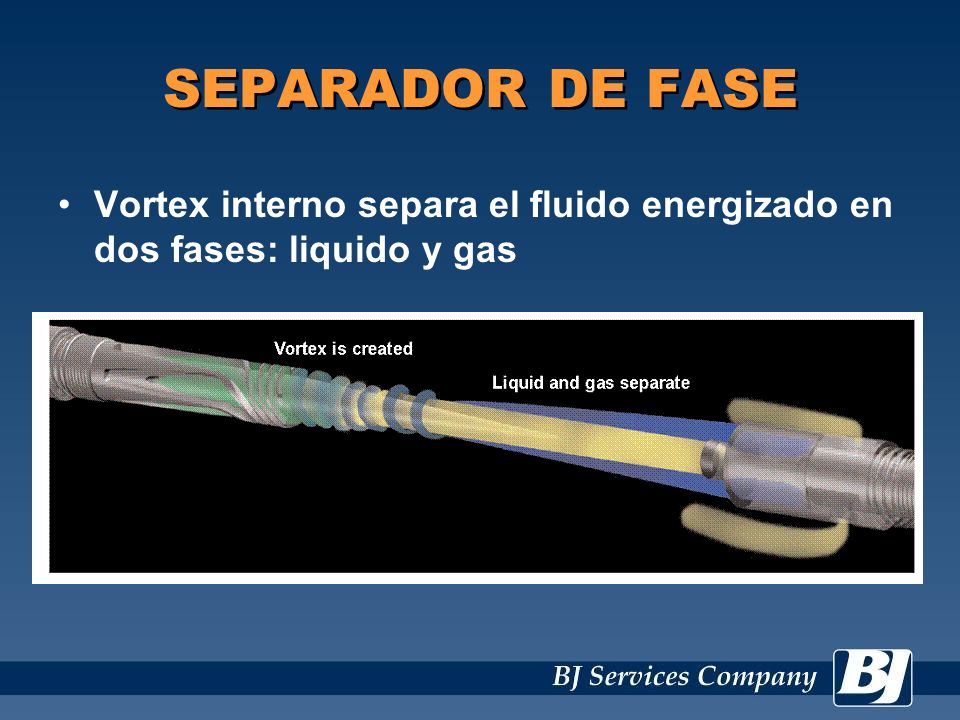

83 SEPARADOR DE FASE Vortex interno separa el fluido energizado en dos fases: liquido y gas

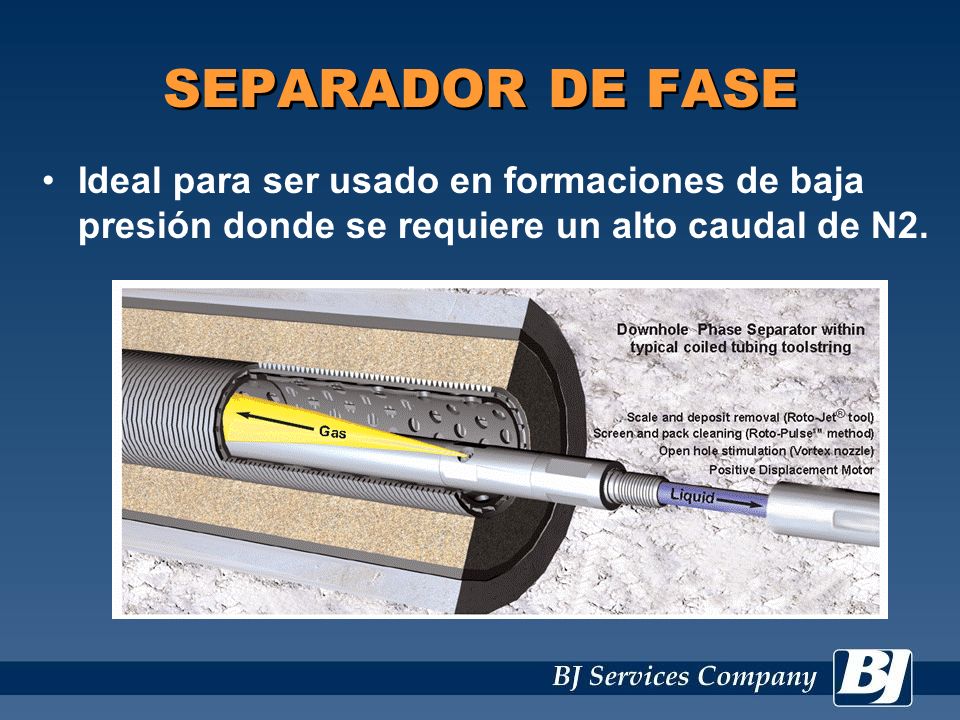

84 SEPARADOR DE FASE Ideal para ser usado en formaciones de baja presión donde se requiere un alto caudal de N2.

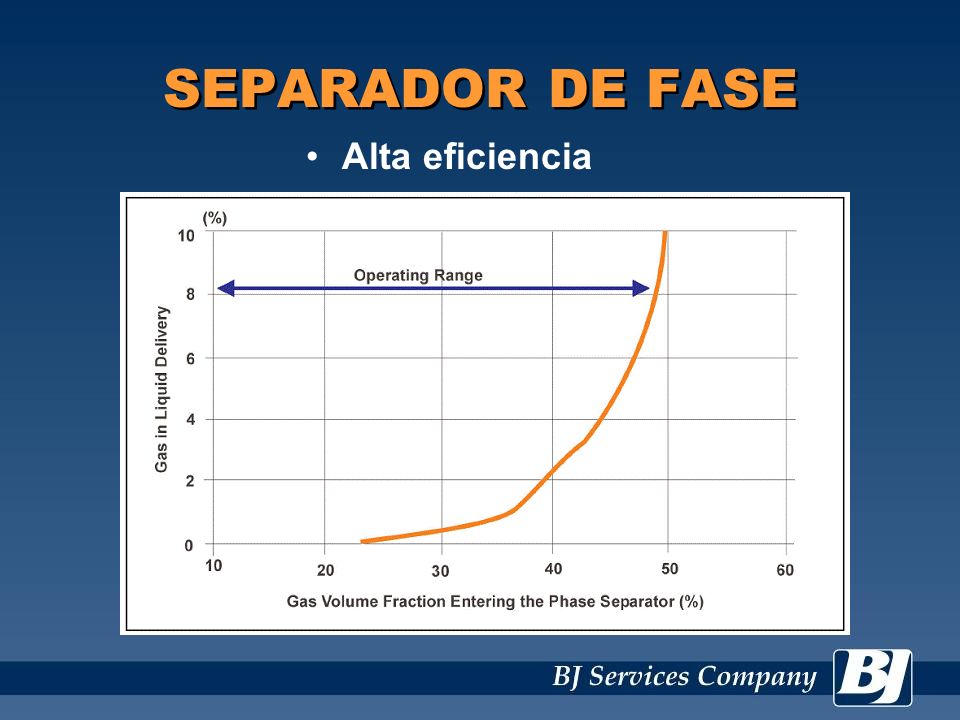

85 SEPARADOR DE FASE Alta eficiencia

86 KICK OFF TOOL

87 KICK OFF TOOL Utilizado para pasar sobre los cambios de diámetro en la completacion Se activa con peso Ideal para usar en pozos con liner

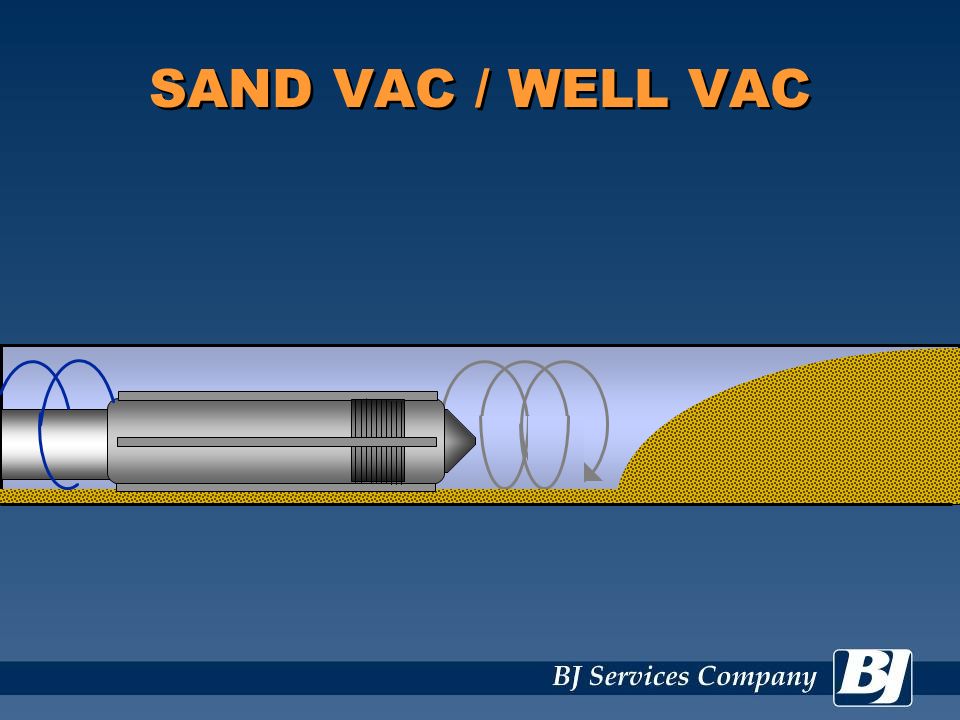

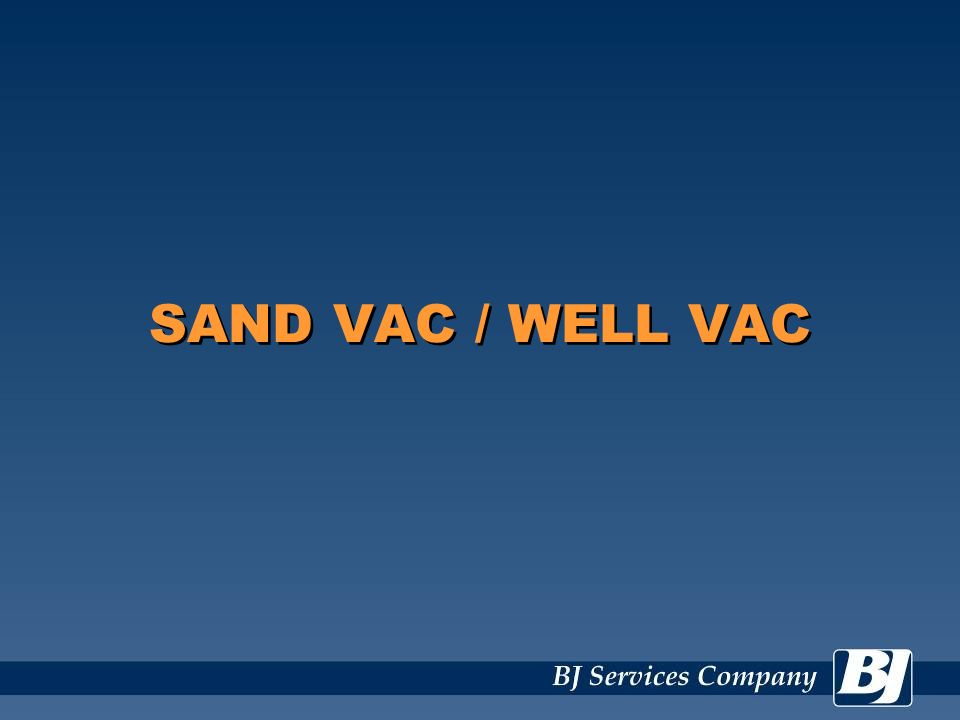

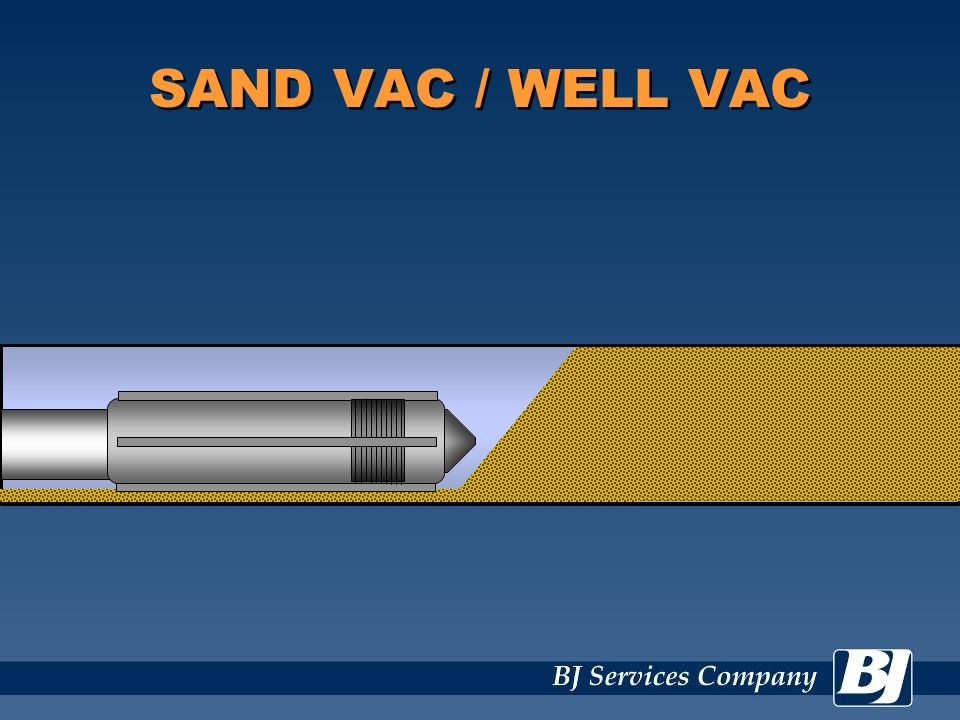

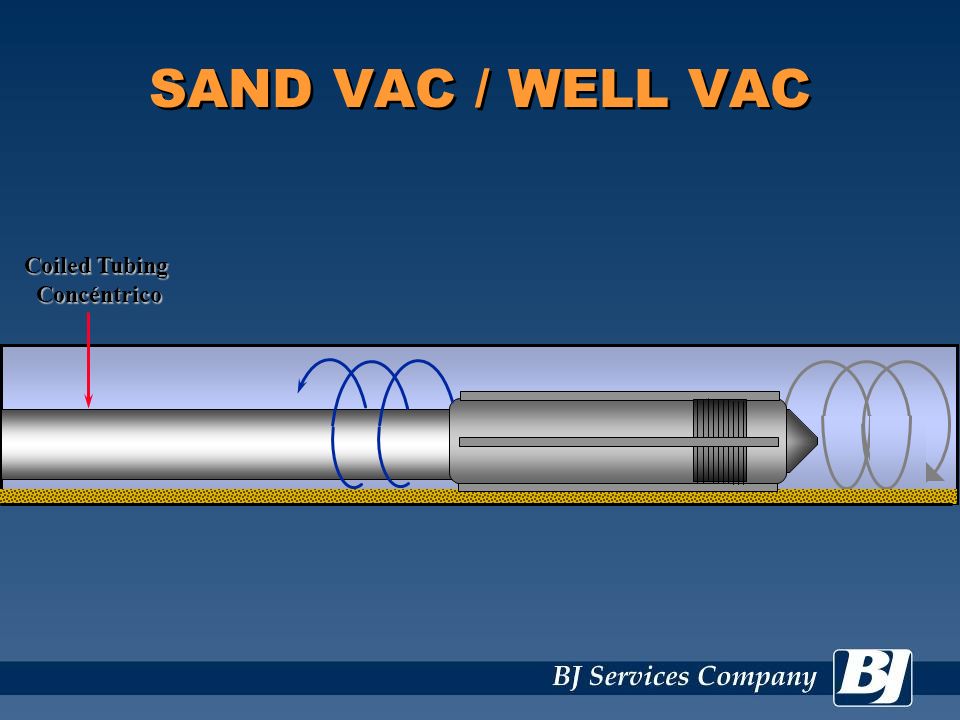

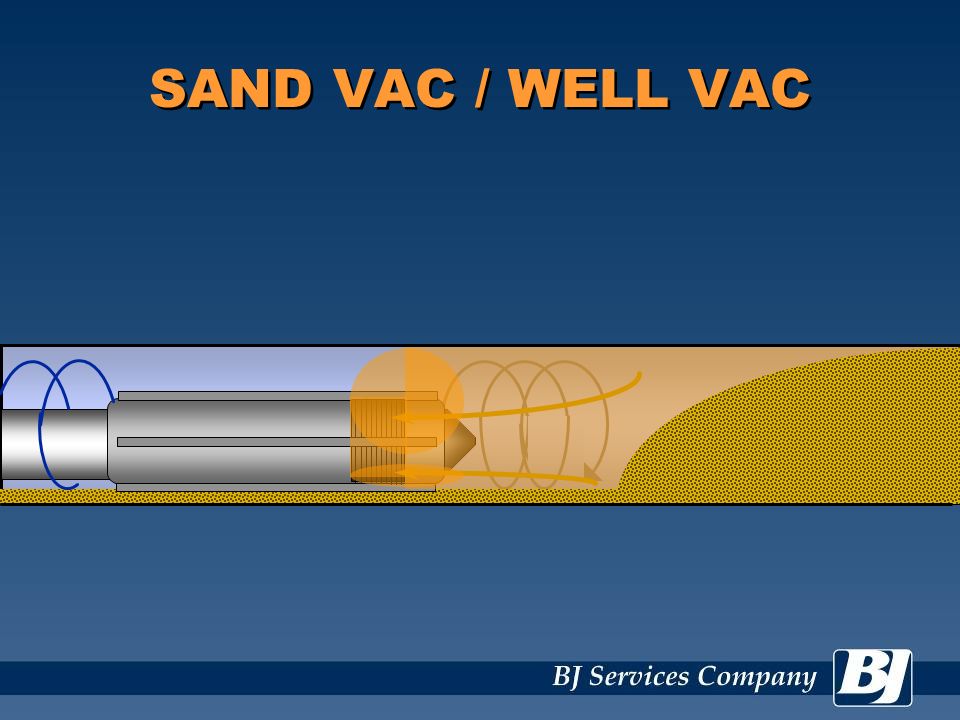

88 SAND VAC / WELL VAC

89 SAND VAC / WELL VAC CT concéntrico + bomba de succión
Permite realizar un Vacum de forma localizada Aplicable en pozos de muy baja presión

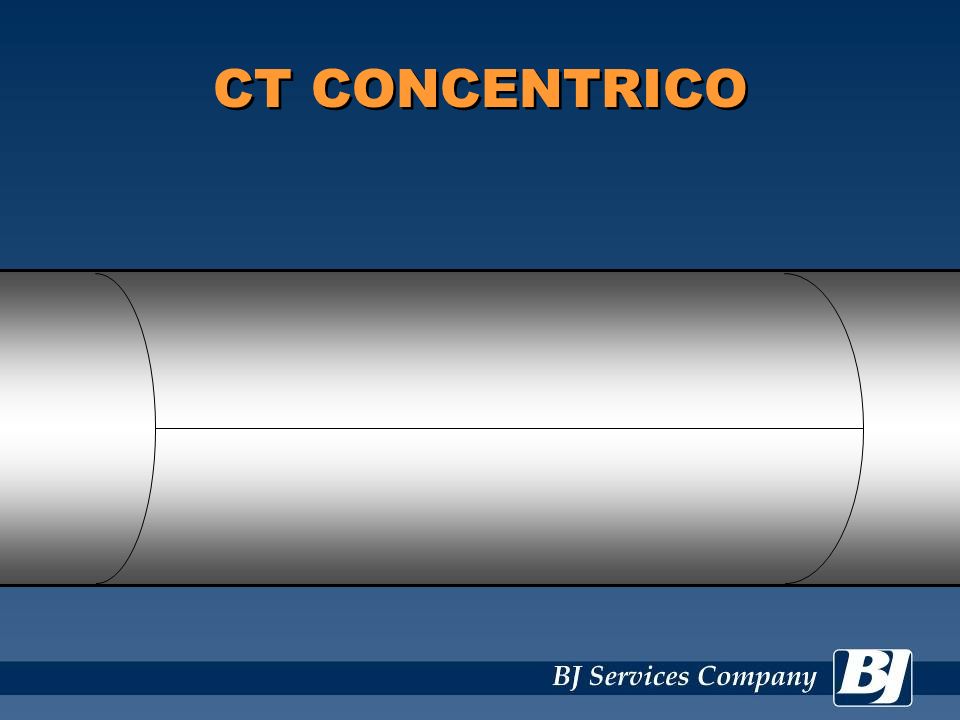

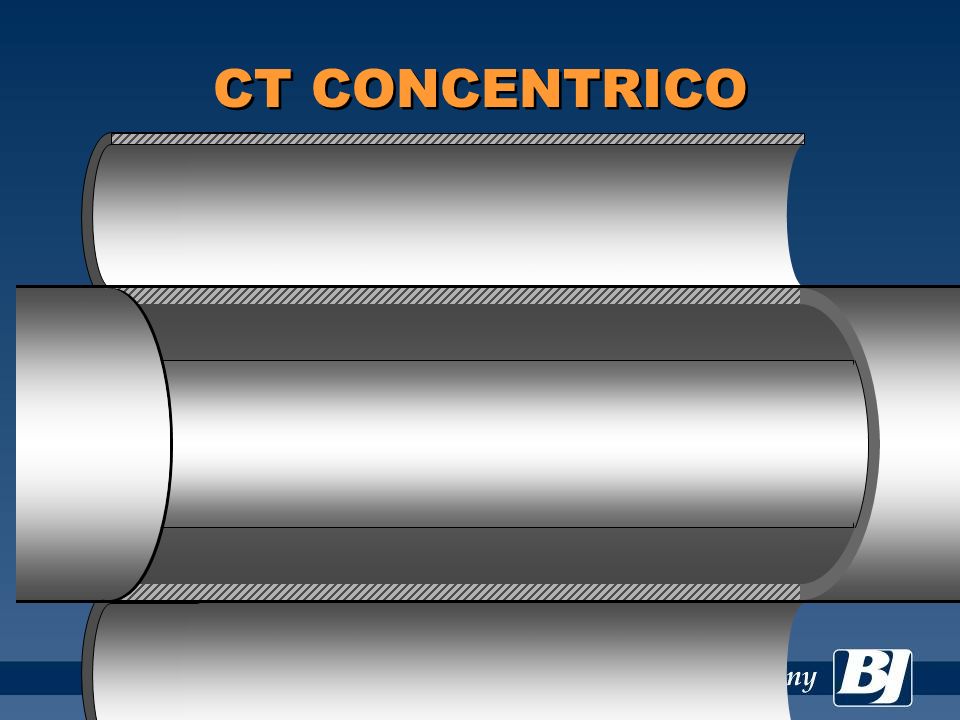

90 CT CONCENTRICO

91 CT CONCENTRICO

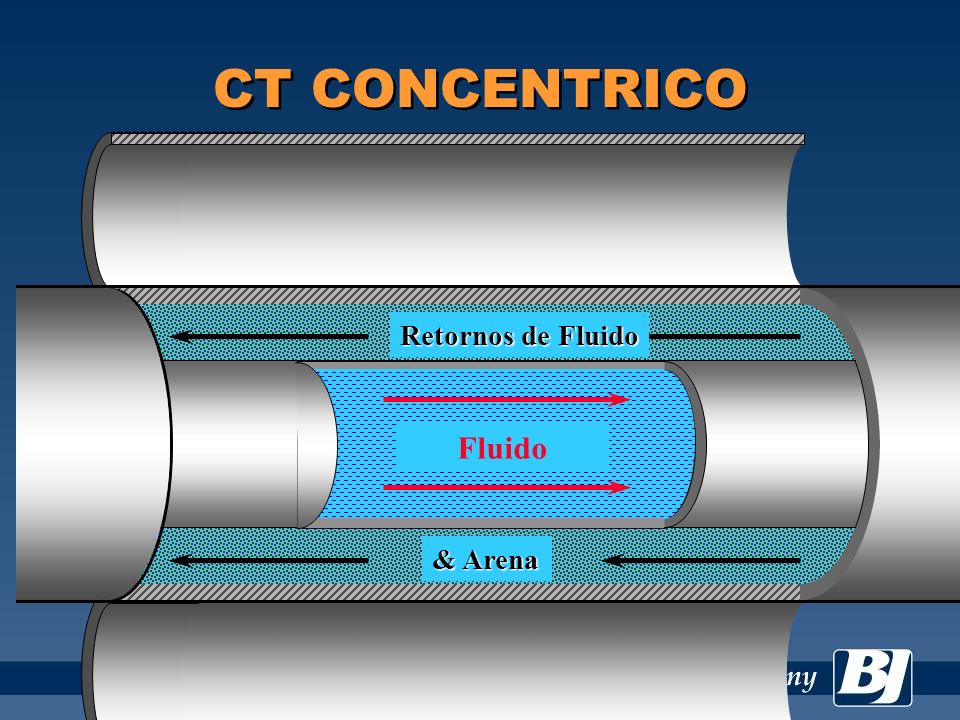

92 CT CONCENTRICO Retornos de Fluido & Arena Fluido

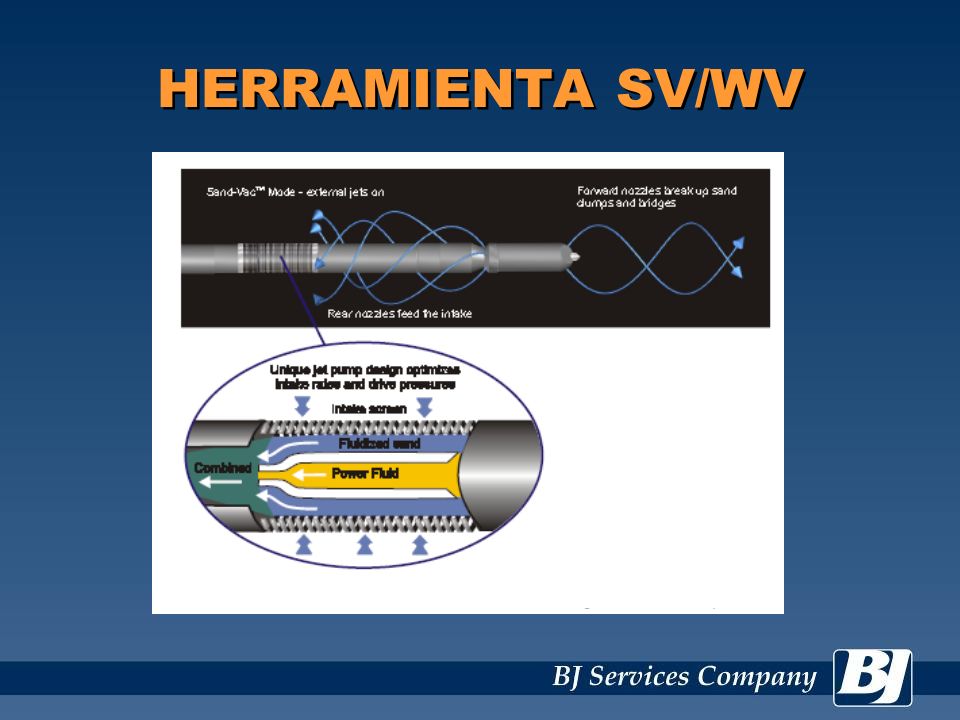

93 HERRAMIENTA SV/WV

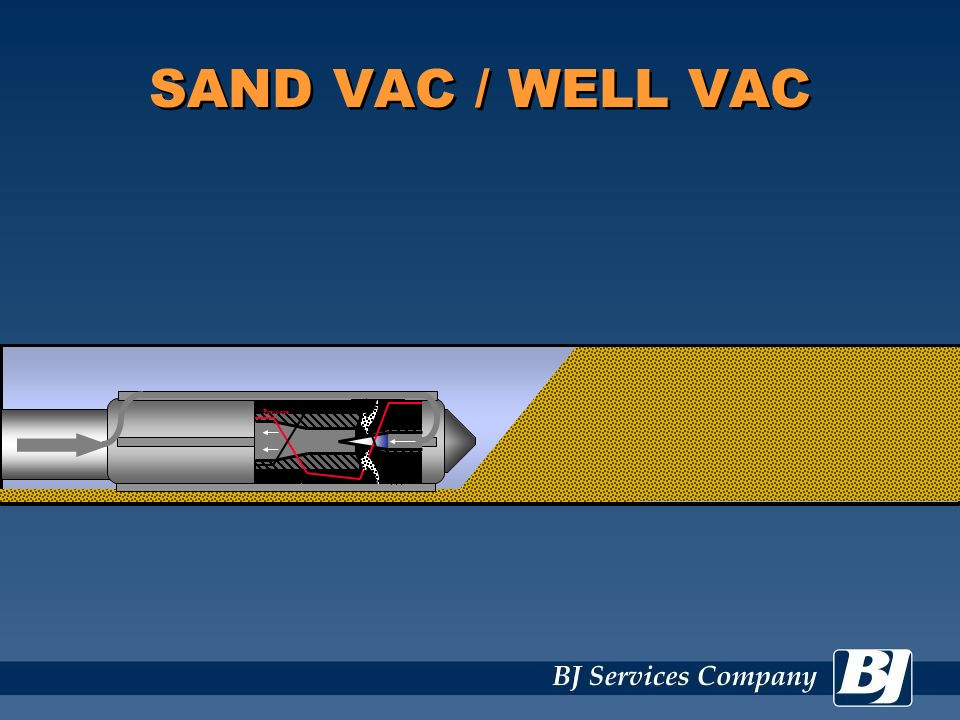

94 SAND VAC / WELL VAC

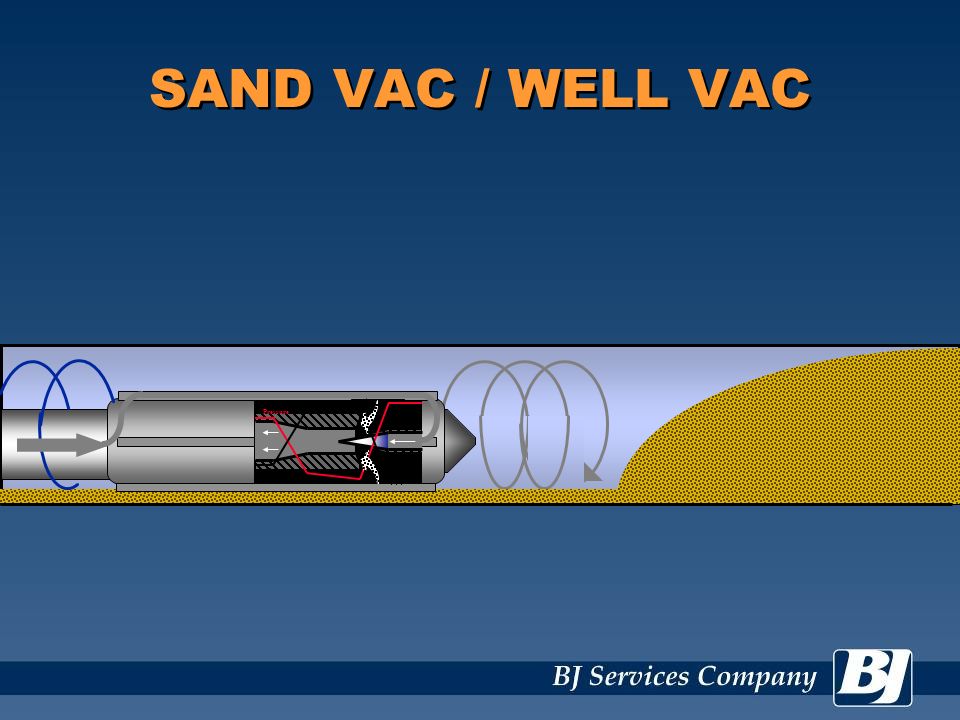

95 SAND VAC / WELL VAC Velocity Pressure Velocity Pressure

96 SAND VAC / WELL VAC Velocity Pressure

97 SAND VAC / WELL VAC

98 SAND VAC / WELL VAC

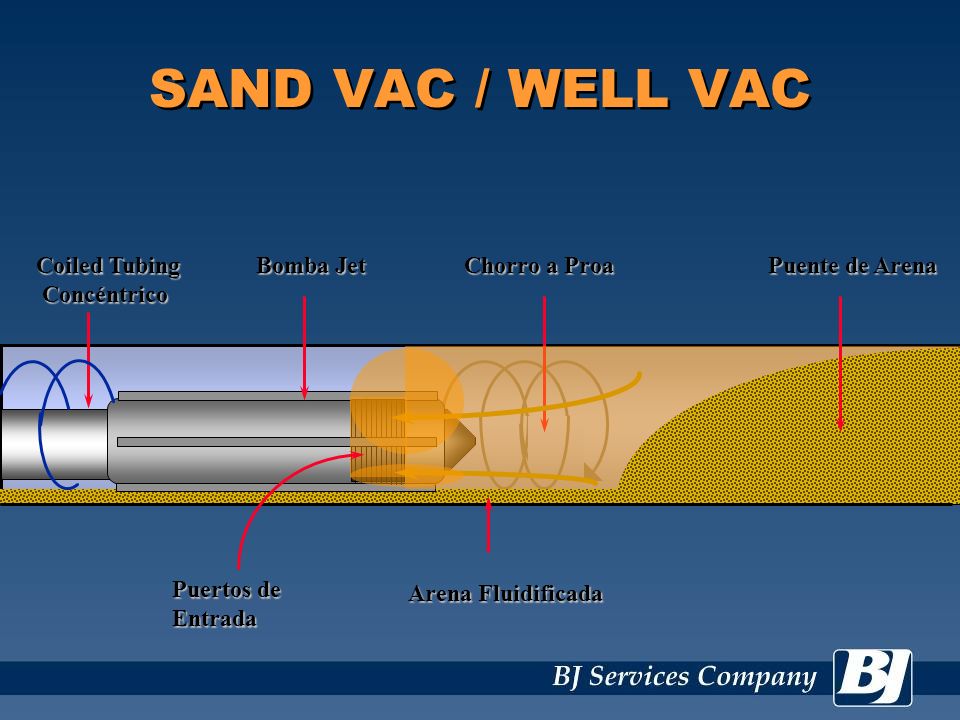

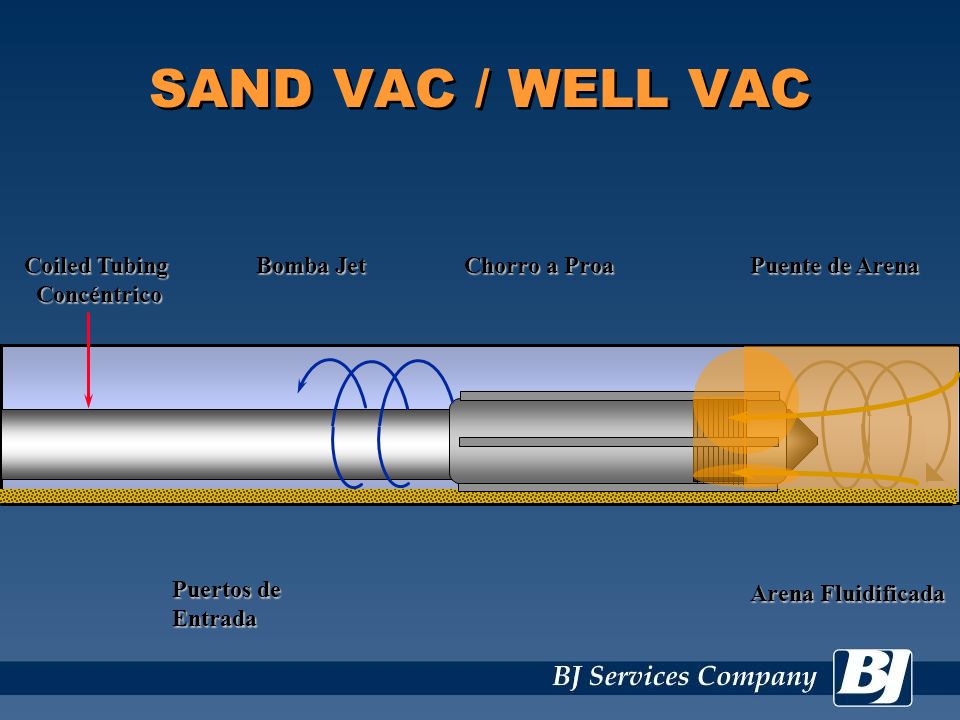

99 SAND VAC / WELL VAC Coiled Tubing Concéntrico Bomba Jet Chorro a Proa
Puente de Arena Puertos de Entrada Arena Fluidificada

100 SAND VAC / WELL VAC Coiled Tubing Concéntrico Bomba Jet Chorro a Proa
Puente de Arena Puertos de Entrada Arena Fluidificada

101 SAND VAC / WELL VAC Coiled Tubing Concéntrico

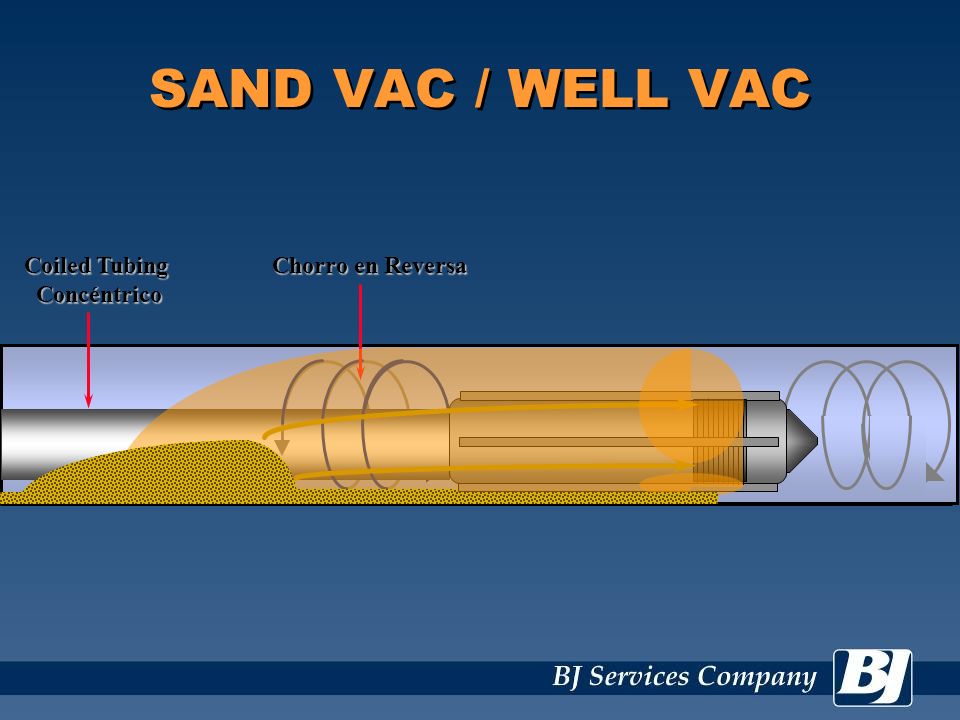

102 SAND VAC / WELL VAC Coiled Tubing Concéntrico Chorro en Reversa

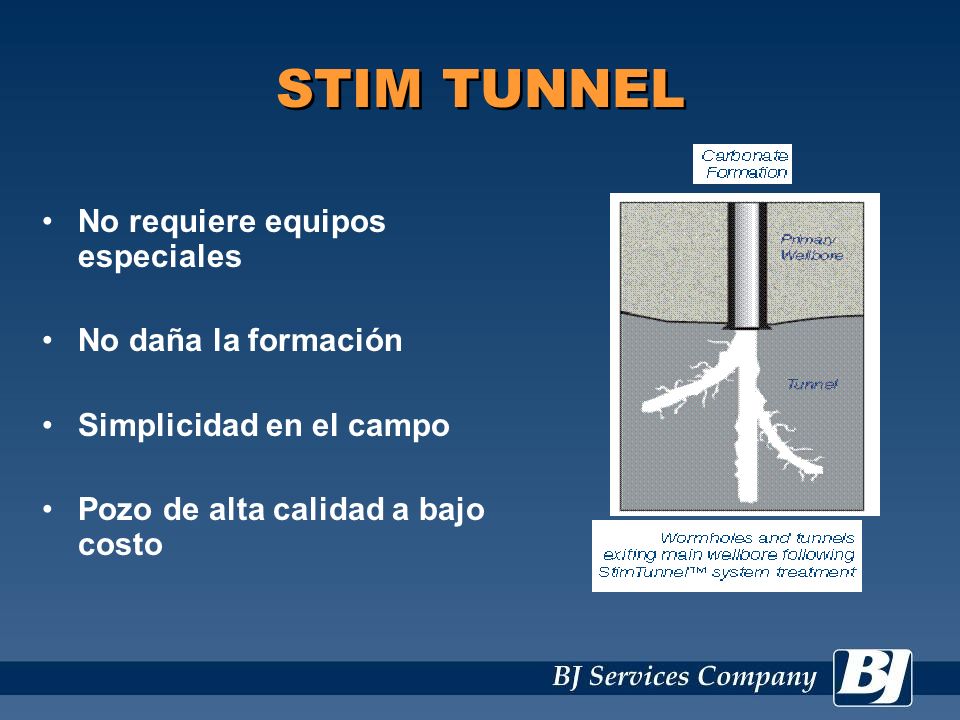

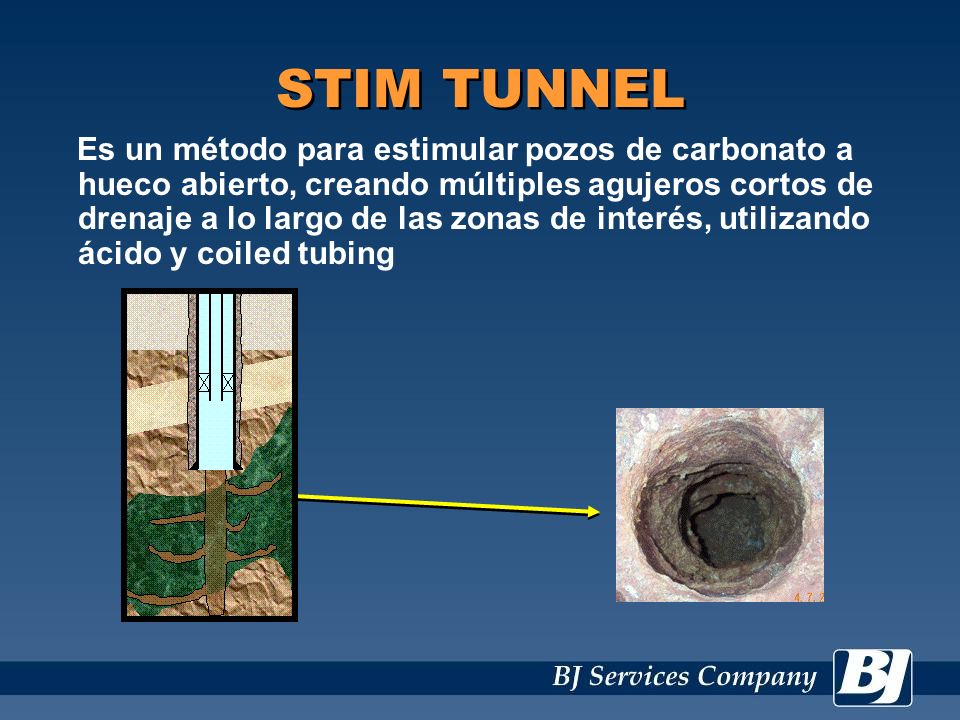

103 STIM TUNNEL

104 STIM TUNNEL Es un método para estimular pozos de carbonato a hueco abierto, creando múltiples agujeros cortos de drenaje a lo largo de las zonas de interés, utilizando ácido y coiled tubing

105 STIM TUNNEL No requiere equipos especiales No daña la formación
Simplicidad en el campo Pozo de alta calidad a bajo costo

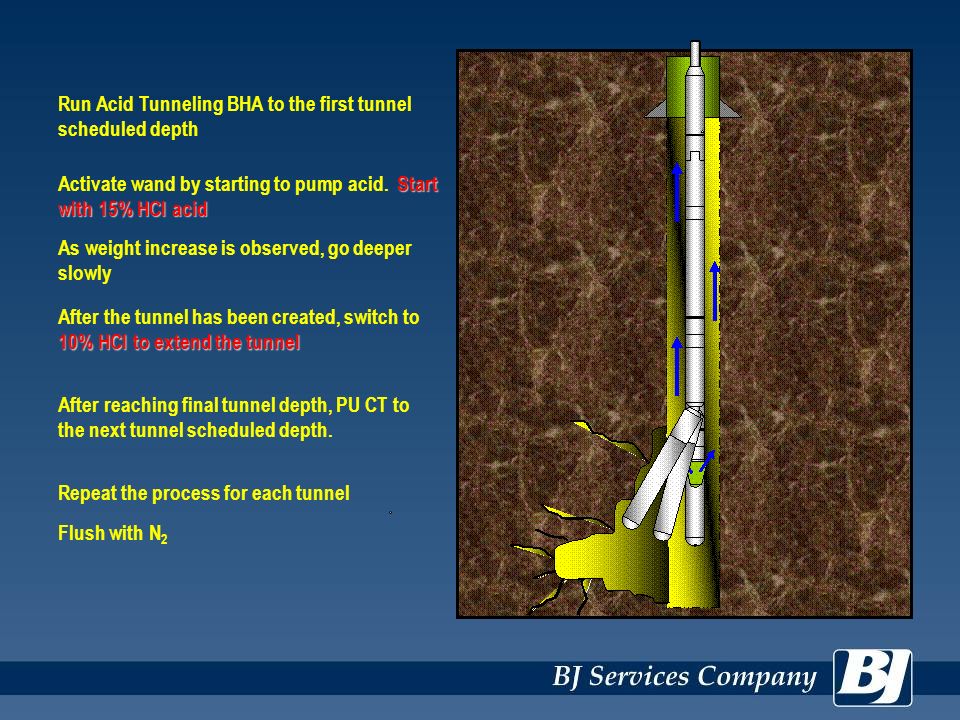

106 Run Acid Tunneling BHA to the first tunnel scheduled depth
Activate wand by starting to pump acid. Start with 15% HCl acid As weight increase is observed, go deeper slowly After the tunnel has been created, switch to 10% HCl to extend the tunnel After reaching final tunnel depth, PU CT to the next tunnel scheduled depth. Repeat the process for each tunnel Flush with N2

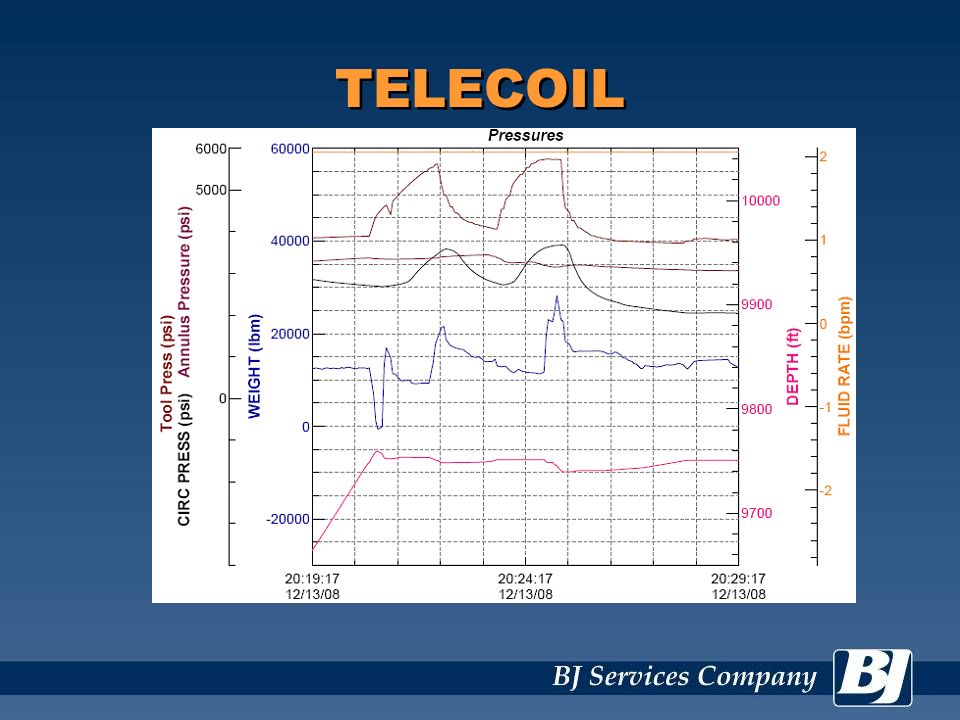

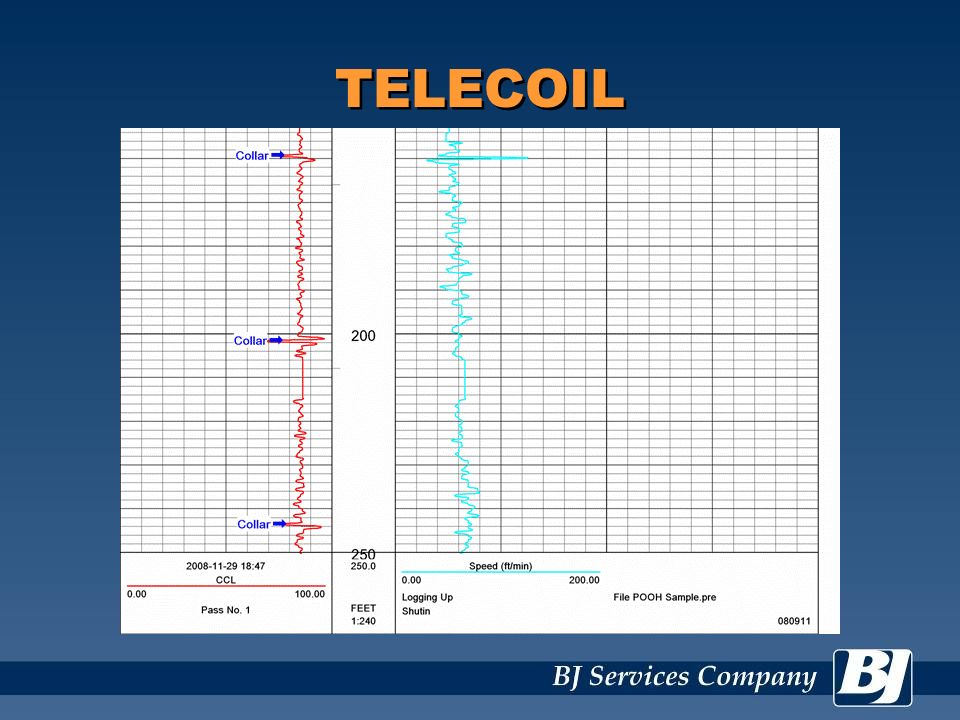

107 TELECOIL

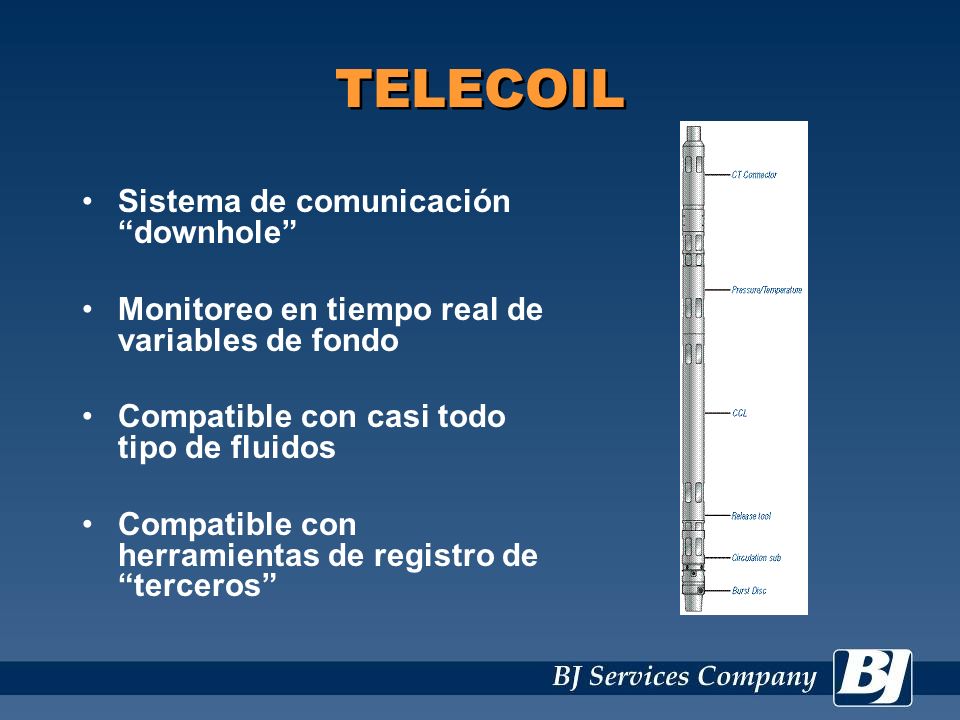

108 TELECOIL Sistema de comunicación “downhole”
Monitoreo en tiempo real de variables de fondo Compatible con casi todo tipo de fluidos Compatible con herramientas de registro de “terceros”

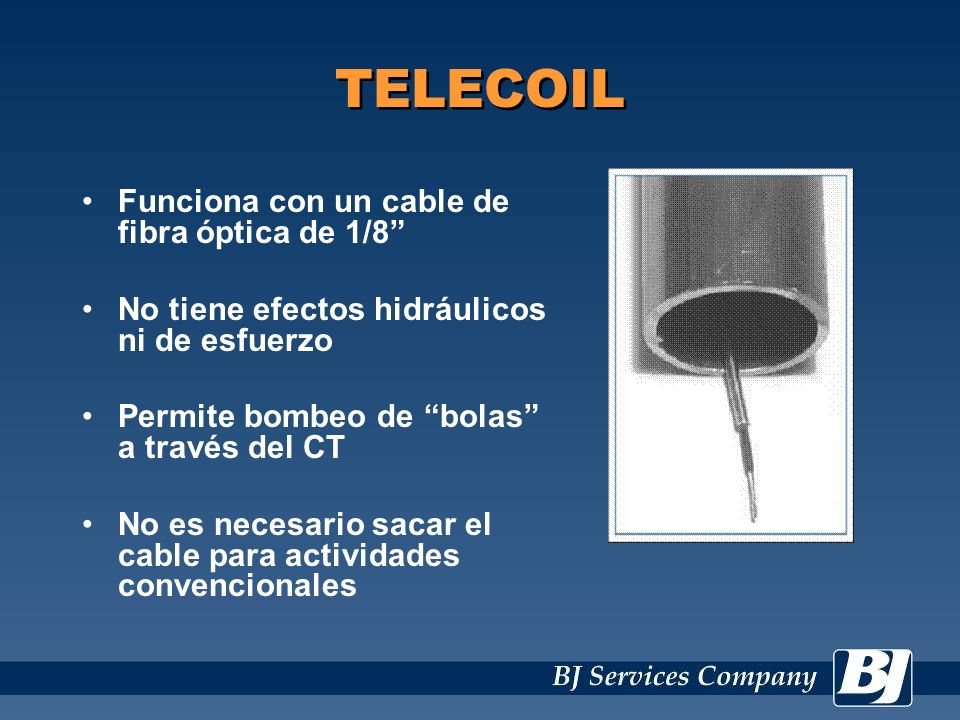

109 TELECOIL Funciona con un cable de fibra óptica de 1/8”
No tiene efectos hidráulicos ni de esfuerzo Permite bombeo de “bolas” a través del CT No es necesario sacar el cable para actividades convencionales

110 TELECOIL

111 TELECOIL

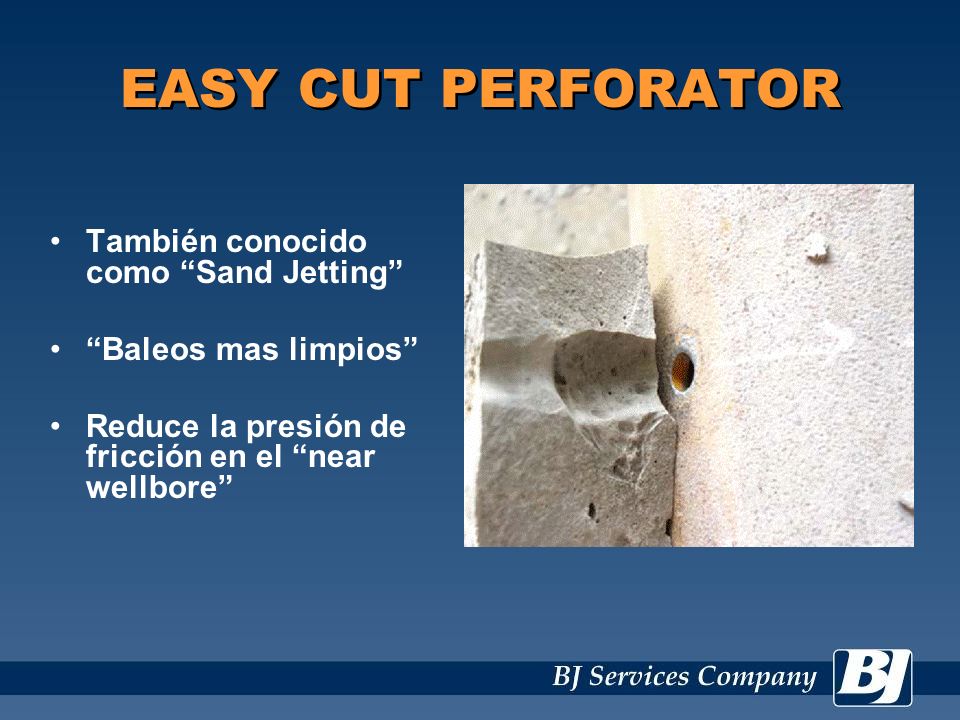

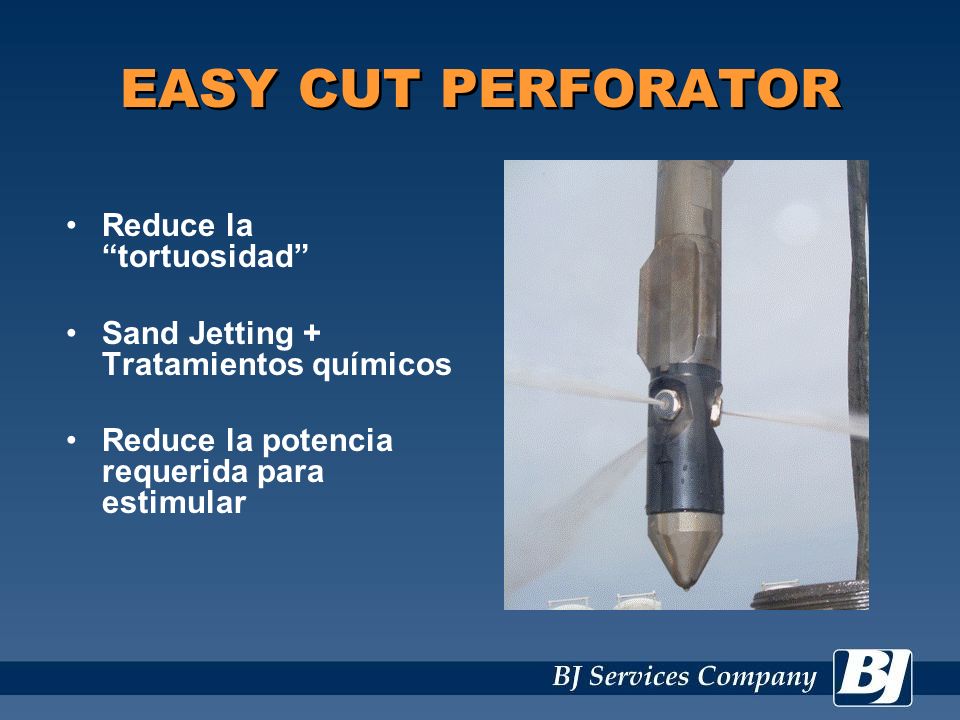

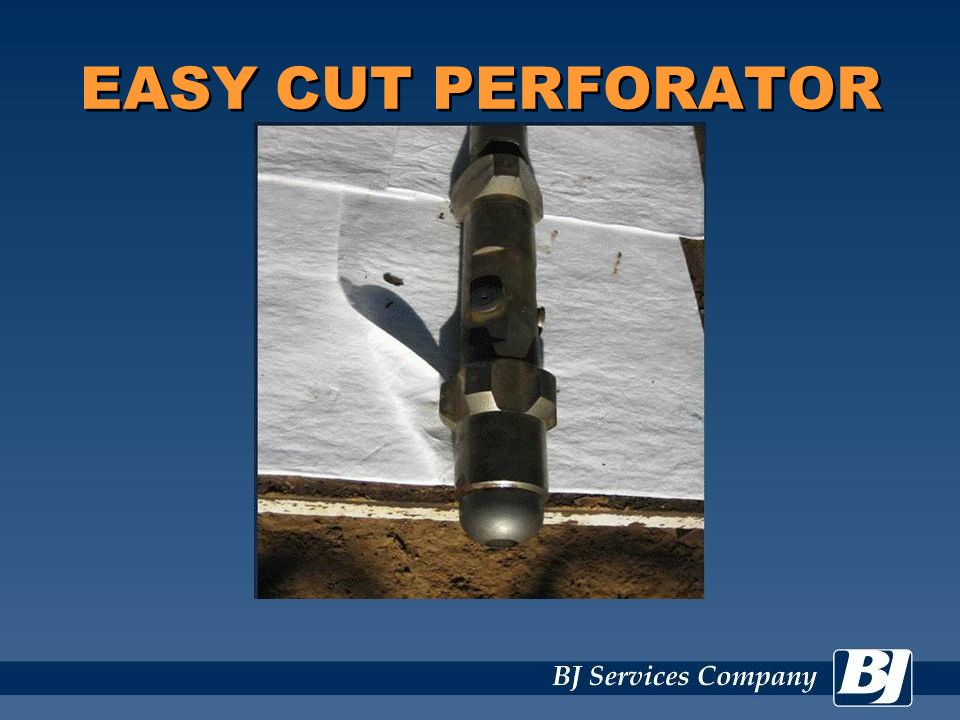

112 EASY CUT PERFORATOR

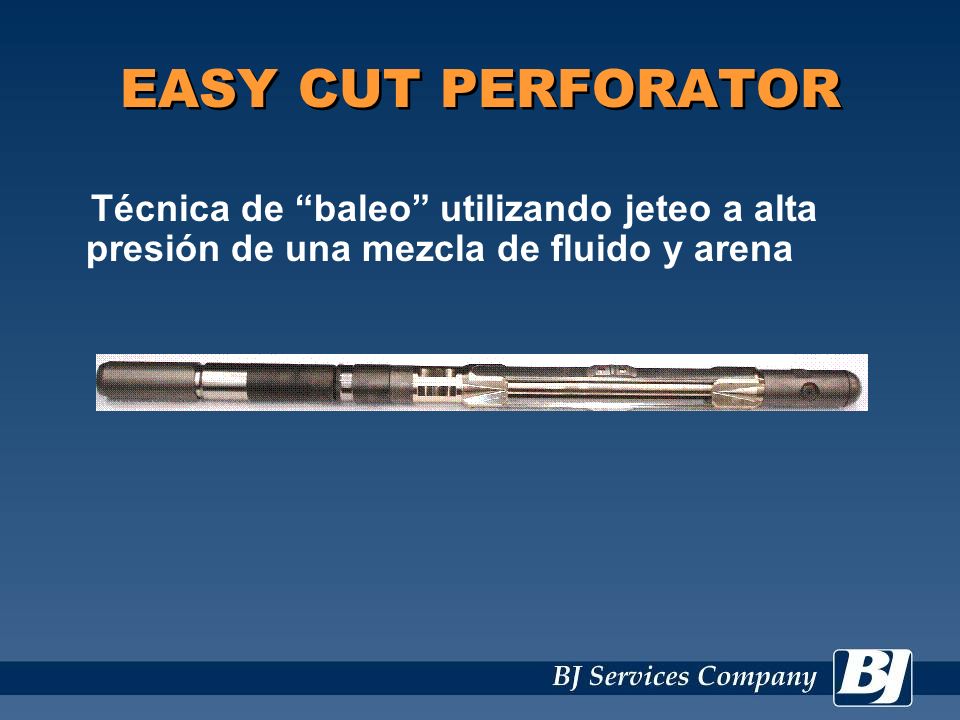

113 EASY CUT PERFORATOR Técnica de “baleo” utilizando jeteo a alta presión de una mezcla de fluido y arena

114 EASY CUT PERFORATOR

115 EASY CUT PERFORATOR También conocido como “Sand Jetting”
“Baleos mas limpios” Reduce la presión de fricción en el “near wellbore”

116 EASY CUT PERFORATOR Reduce la “tortuosidad”
Sand Jetting + Tratamientos químicos Reduce la potencia requerida para estimular

117 TAPONES COMPOSITE

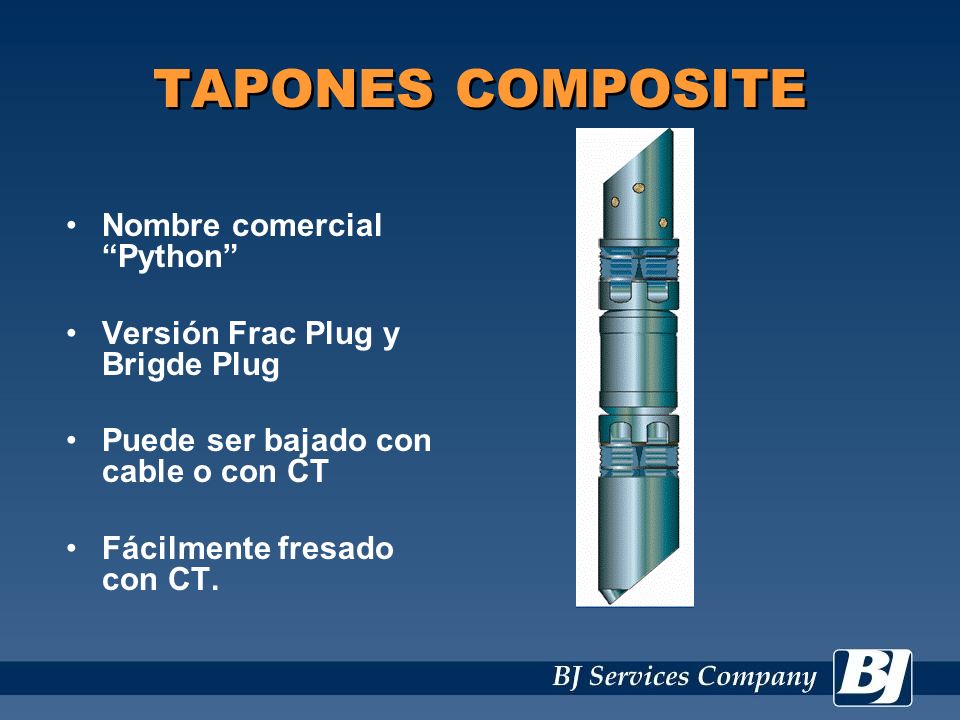

118 TAPONES COMPOSITE Nombre comercial “Python”
Versión Frac Plug y Brigde Plug Puede ser bajado con cable o con CT Fácilmente fresado con CT.

119 OPTIFRAC (FRAC CON CT)

120 OPTIFRAC Qué es Optifrac™?
Una familia de diferentes herramientas de BJ para dar alternativas de fractura de múltiples zonas con un coiled tubing Los tamaños típicos son 4.5” y 5.5”

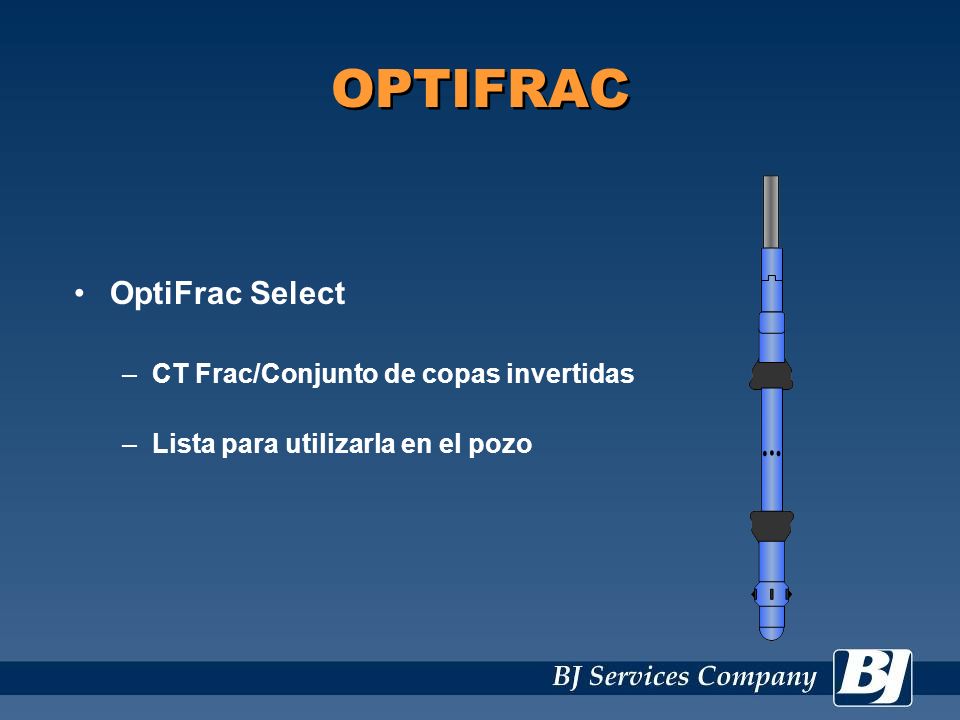

121 OPTIFRAC OptiFrac Select CT Frac/Conjunto de copas invertidas
Lista para utilizarla en el pozo

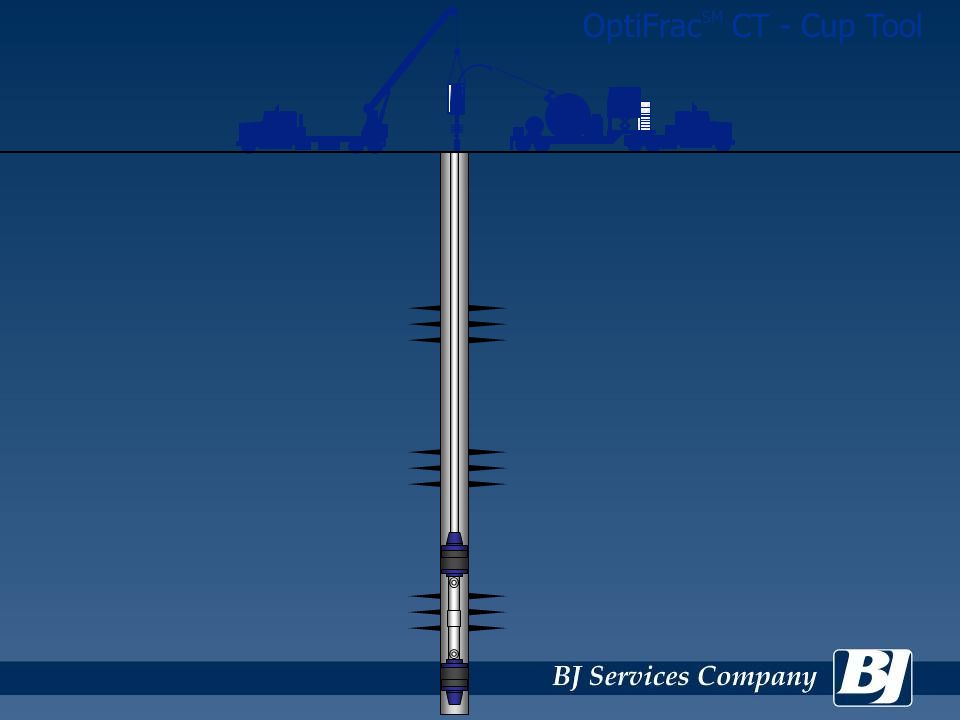

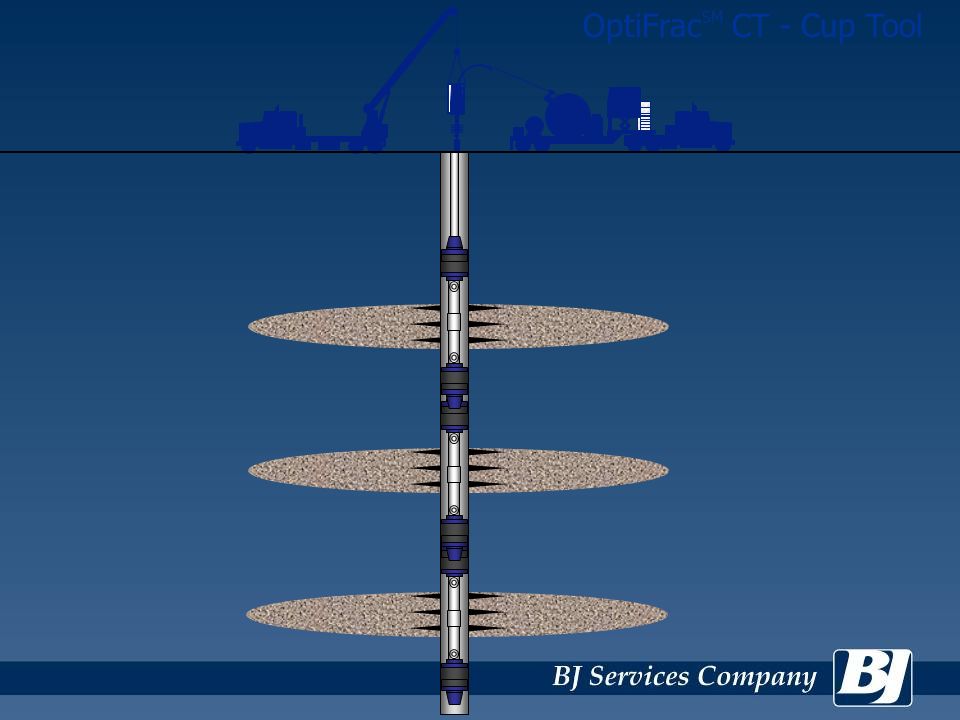

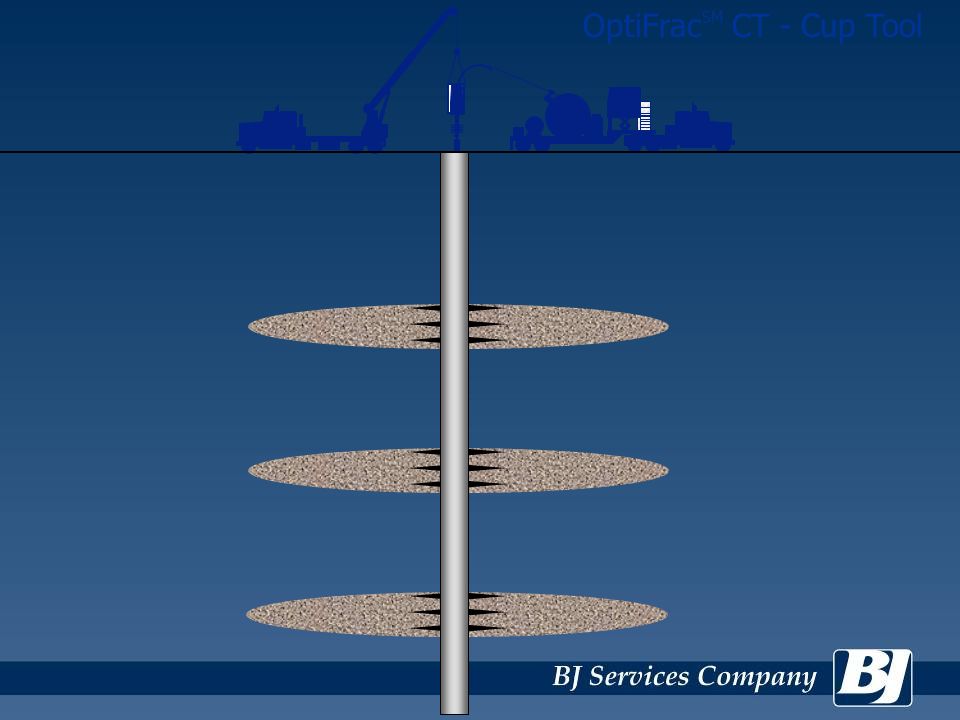

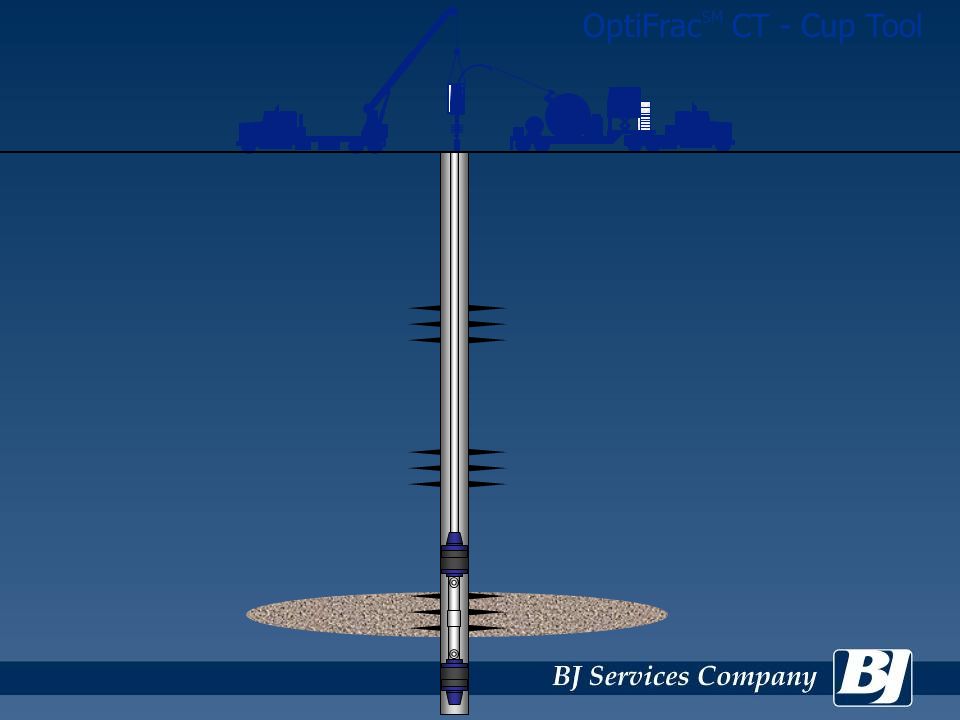

122 OptiFracSM CT - Cup Tool

123 OptiFracSM CT - Cup Tool

124 OptiFracSM CT - Cup Tool

125 OptiFracSM CT - Cup Tool

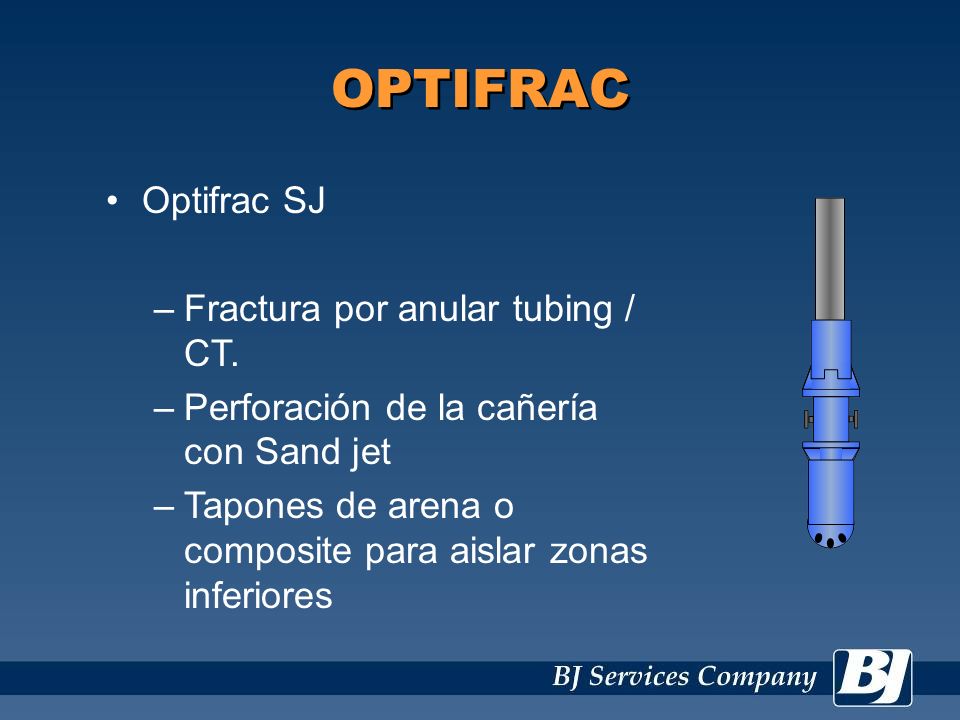

126 OPTIFRAC Optifrac SJ Fractura por anular tubing / CT.
Perforación de la cañería con Sand jet Tapones de arena o composite para aislar zonas inferiores

127 FRACTURA POR ANULAR + TAPONES DE ARENA

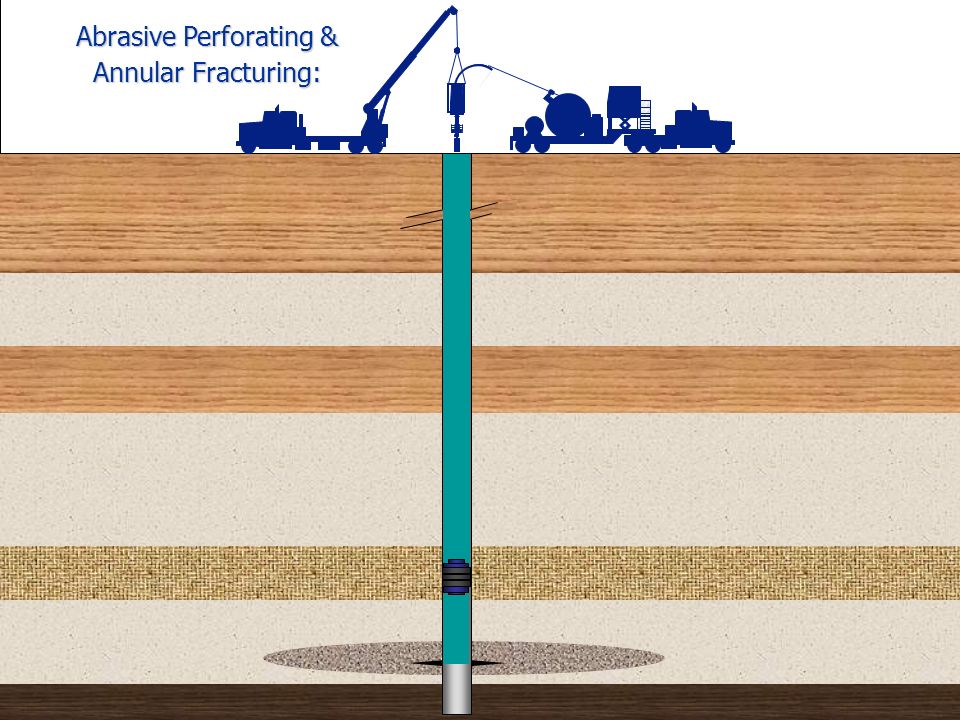

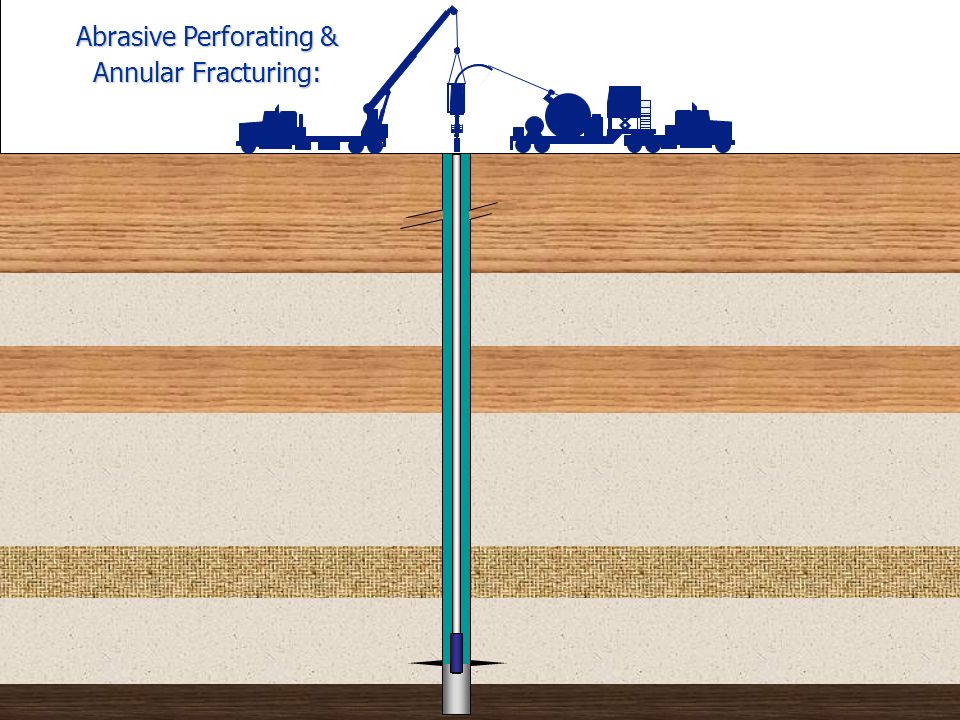

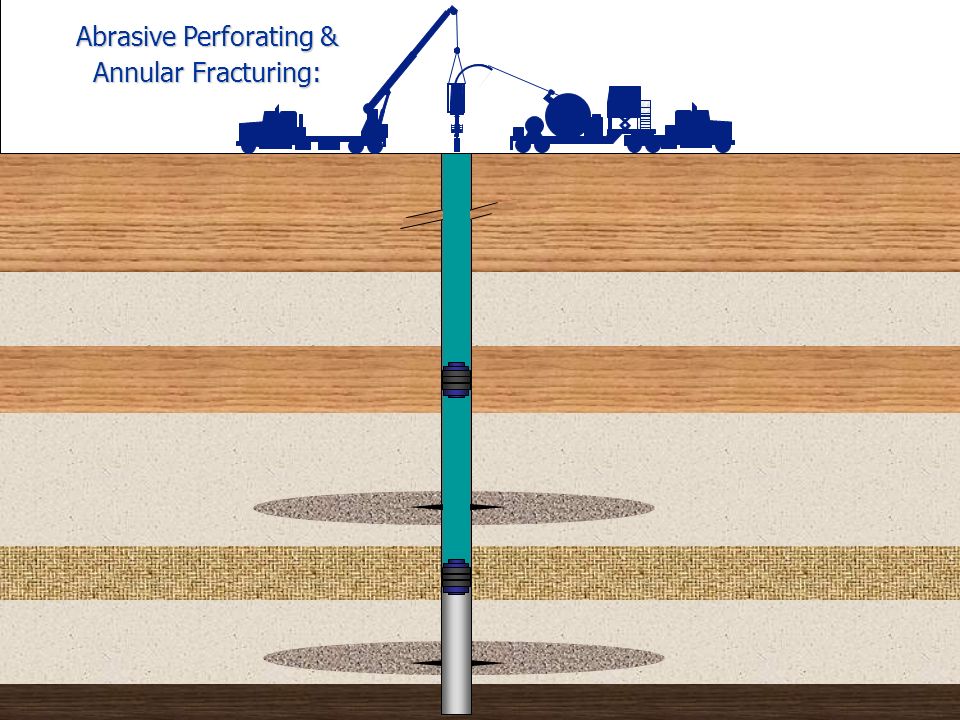

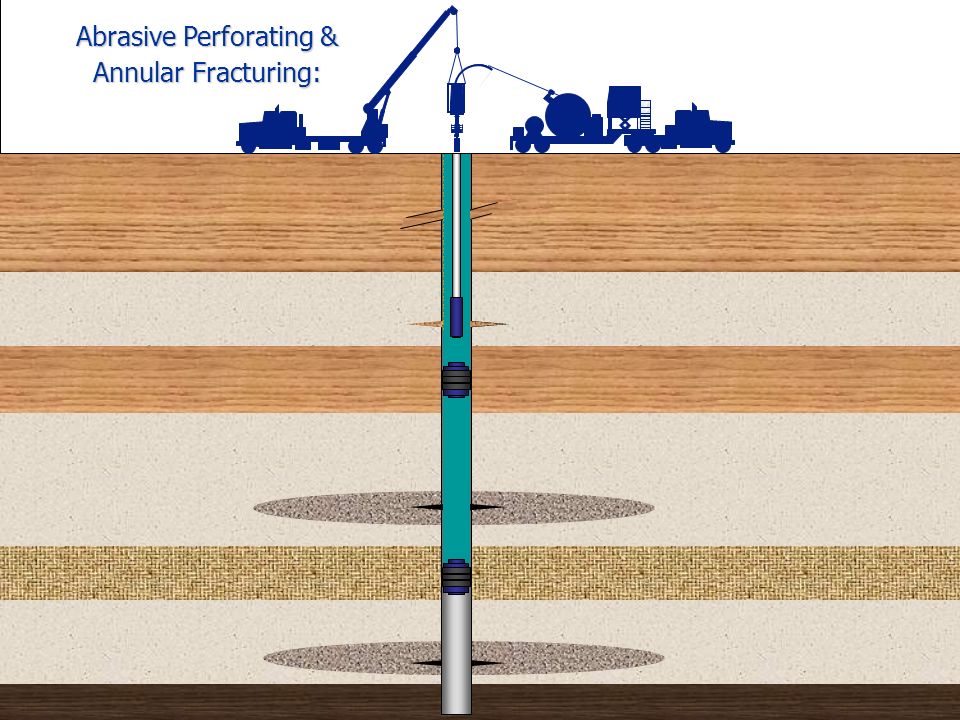

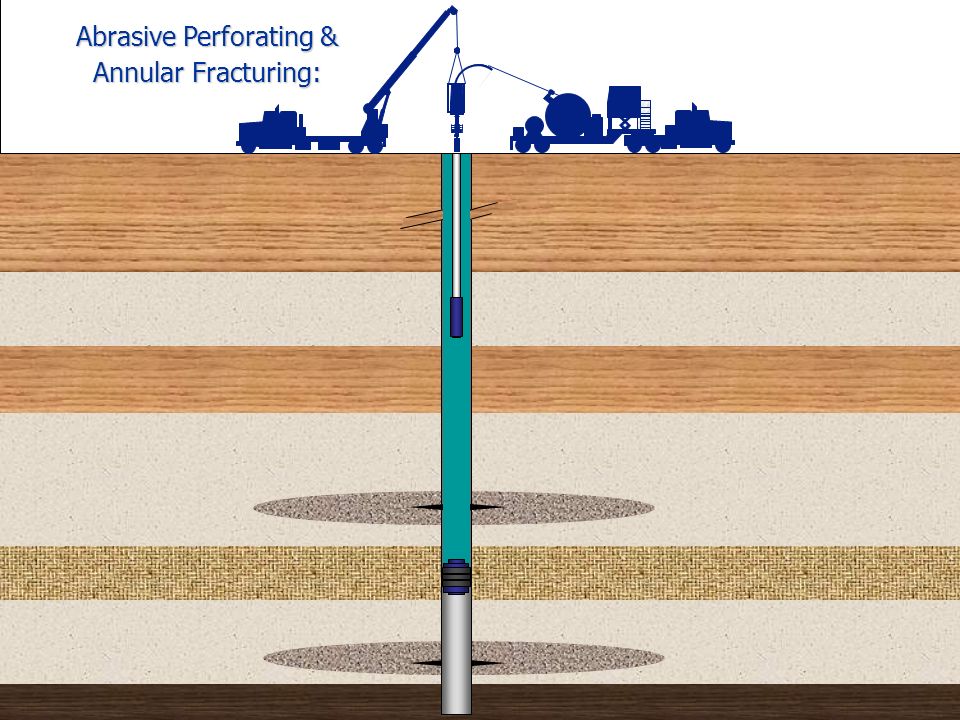

128 Abrasive Perforating &
Annular Fracturing:

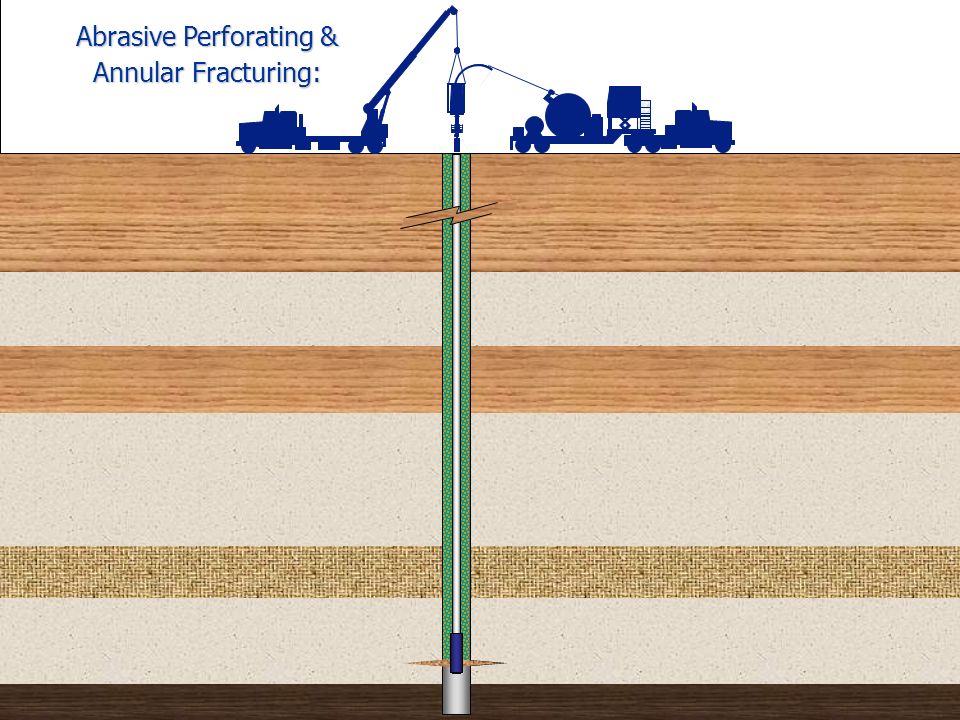

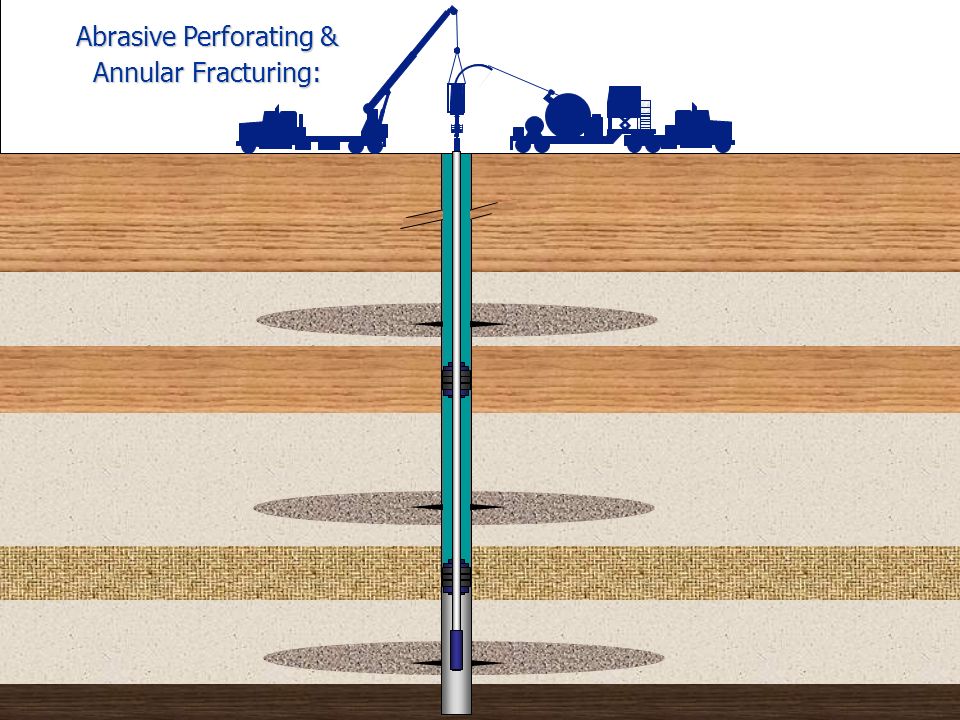

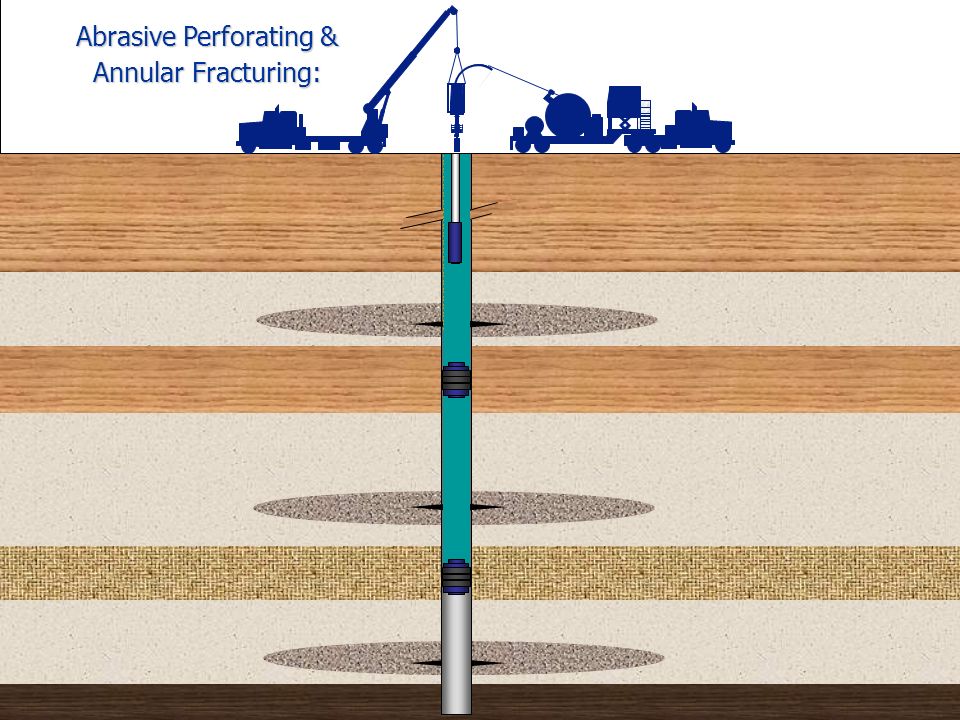

129 Abrasive Perforating &
Annular Fracturing:

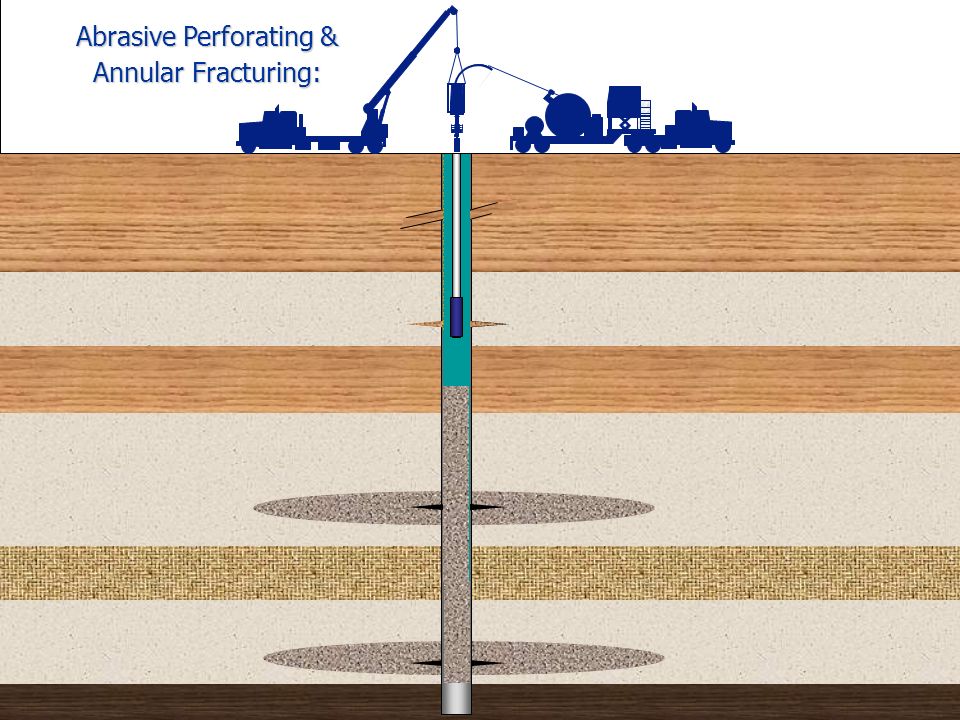

130 Abrasive Perforating &
Annular Fracturing:

131 Abrasive Perforating &
Annular Fracturing:

132 Abrasive Perforating &
Annular Fracturing:

133 Abrasive Perforating &
Annular Fracturing:

134 Abrasive Perforating &
Annular Fracturing:

135 Abrasive Perforating &
Annular Fracturing:

136 FRACTURA POR ANULAR + TAPONES COMPOSITE

137 Abrasive Perforating &
Annular Fracturing:

138 Abrasive Perforating &
Annular Fracturing:

139 Abrasive Perforating &
Annular Fracturing:

140 Abrasive Perforating &
Annular Fracturing:

141 Abrasive Perforating &
Annular Fracturing:

142 Abrasive Perforating &
Annular Fracturing:

143 Abrasive Perforating &
Annular Fracturing:

144 Abrasive Perforating &
Annular Fracturing:

145 Abrasive Perforating &
Annular Fracturing:

146 Abrasive Perforating &
Annular Fracturing:

147 Abrasive Perforating &
Annular Fracturing:

148 Abrasive Perforating &
Annular Fracturing:

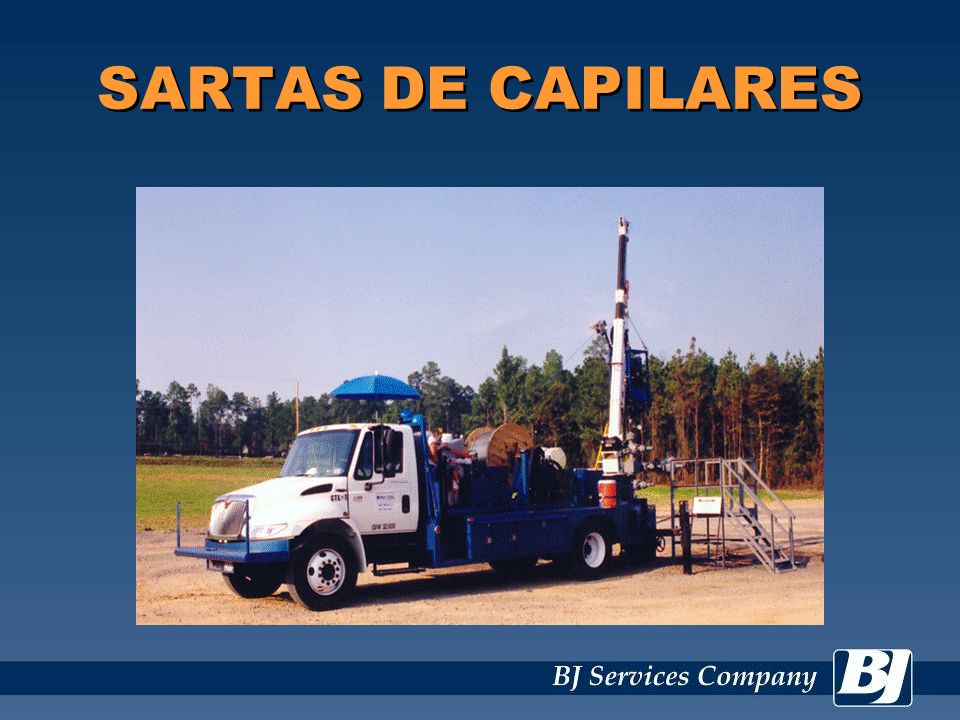

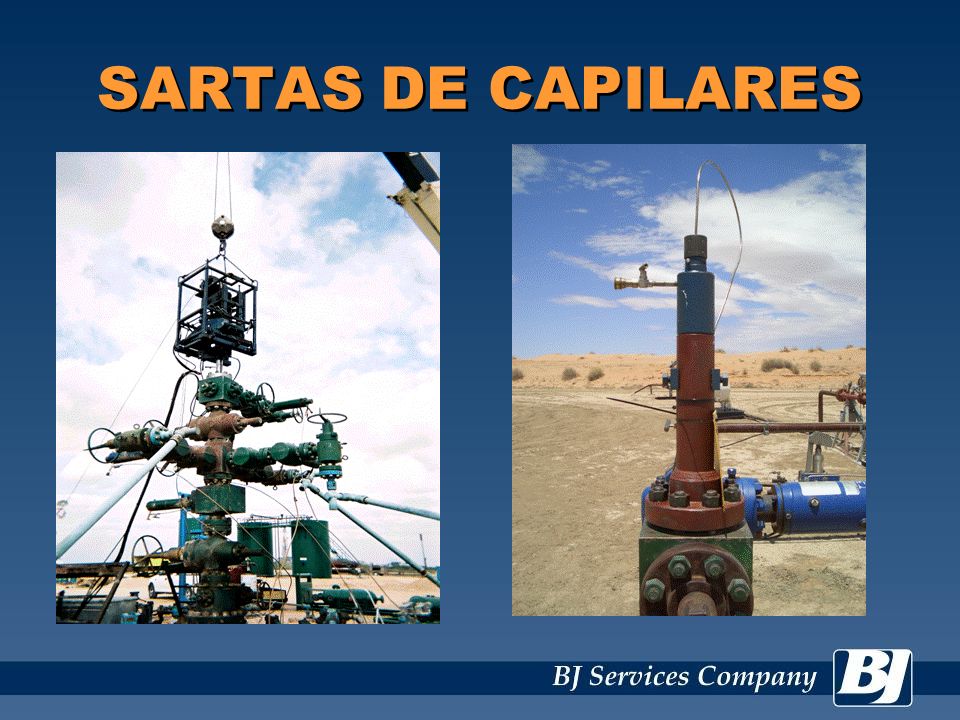

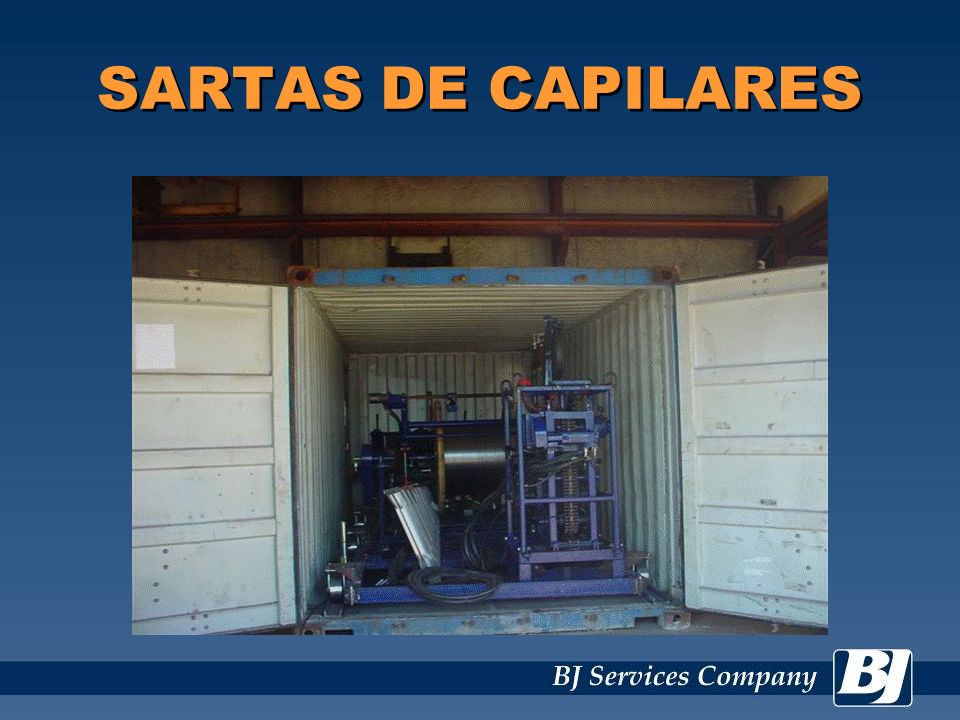

149 SARTAS DE CAPILARES

150 SARTAS DE CAPILARES Qué son las Sartas de Capilares?
Tubulares de aleación especial de pequeño diámetro, disponibles en diferentes medidas y longitudes Instalaciones “a pozo vivo” con control total del mismo

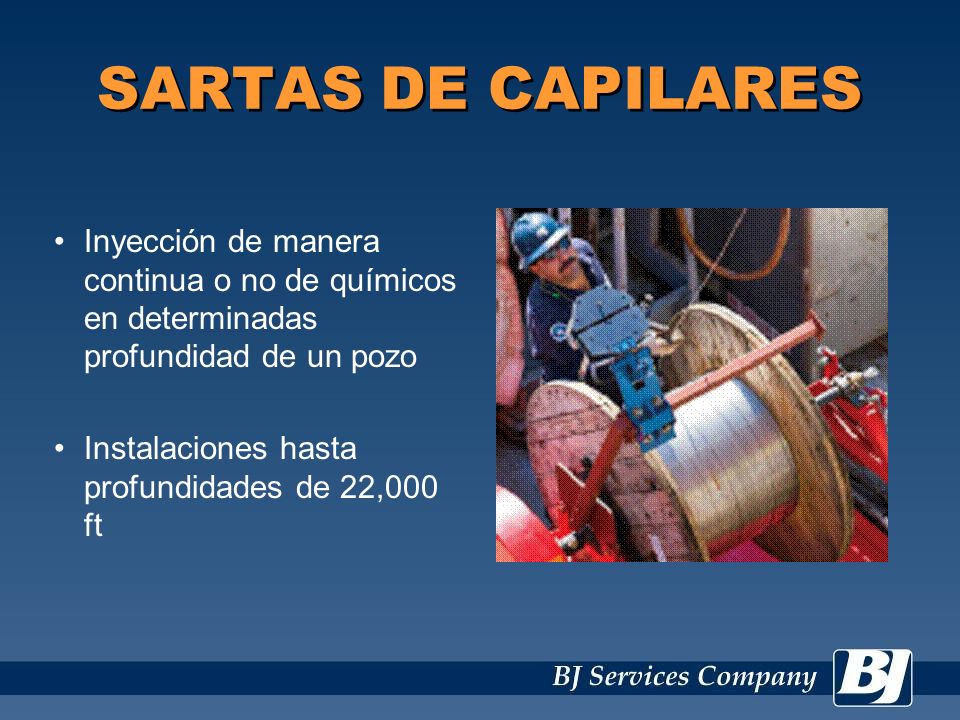

151 SARTAS DE CAPILARES Inyección de manera continua o no de químicos en determinadas profundidad de un pozo Instalaciones hasta profundidades de 22,000 ft

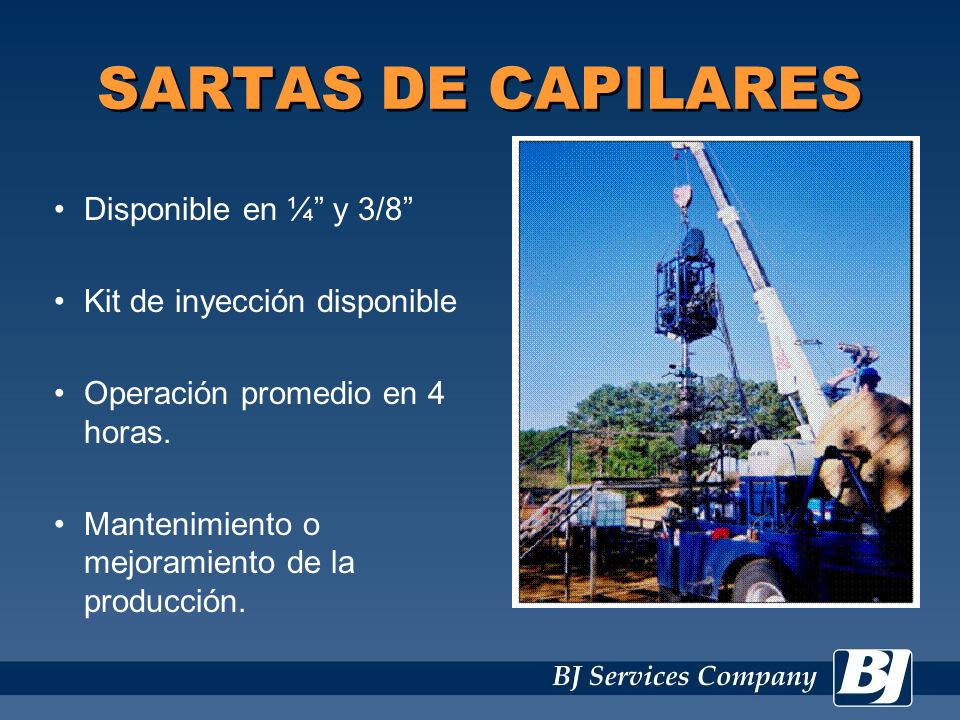

152 SARTAS DE CAPILARES Disponible en ¼” y 3/8”
Kit de inyección disponible Operación promedio en 4 horas. Mantenimiento o mejoramiento de la producción.

153 SARTAS DE CAPILARES

154 SARTAS DE CAPILARES

155 SARTAS DE CAPILARES

156 SARTAS DE CAPILARES

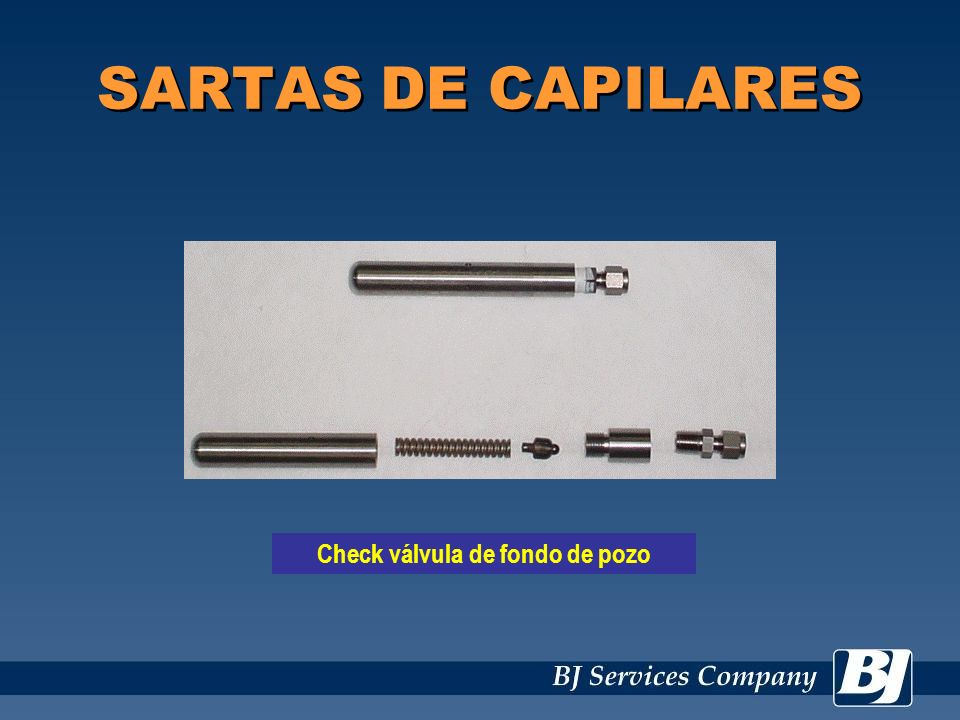

157 Check válvula de fondo de pozo
SARTAS DE CAPILARES Check válvula de fondo de pozo

158 SOFTWARE

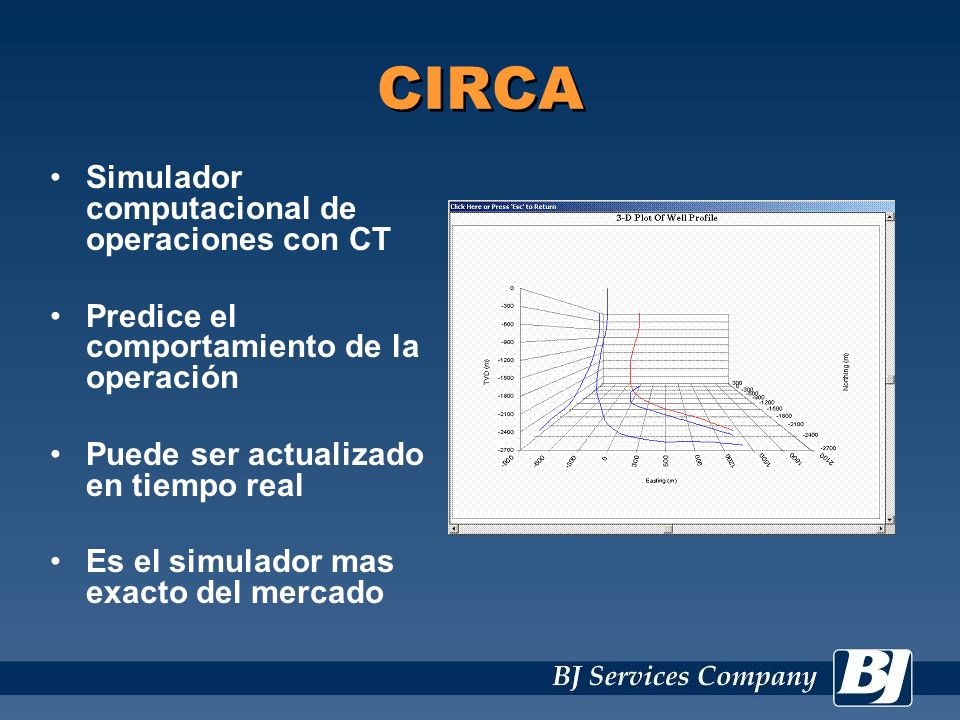

159 CIRCA Simulador computacional de operaciones con CT
Predice el comportamiento de la operación Puede ser actualizado en tiempo real Es el simulador mas exacto del mercado

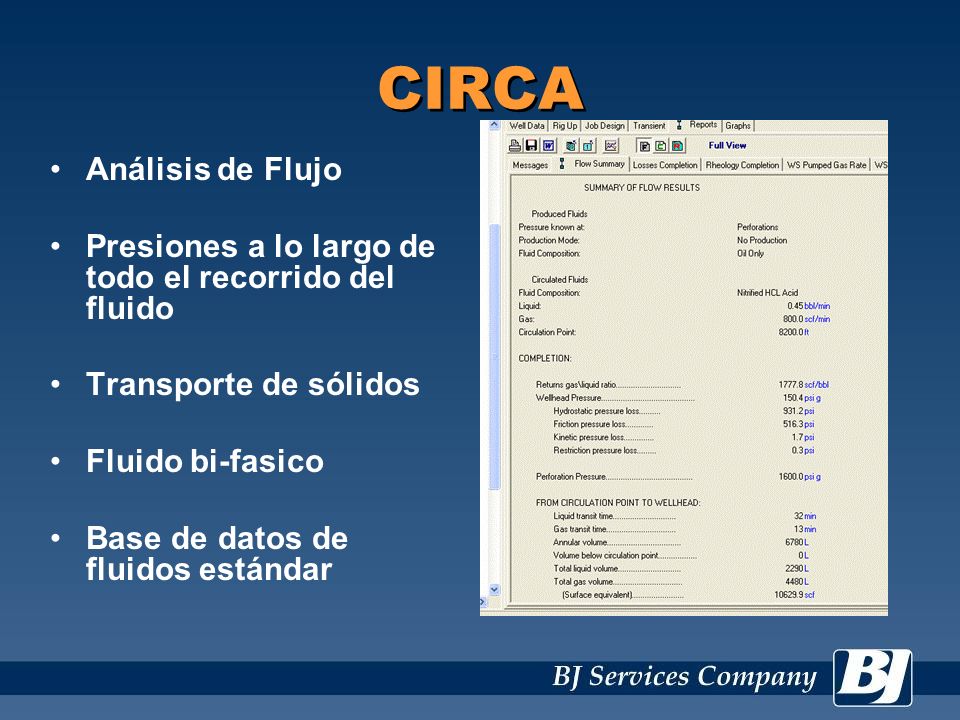

160 CIRCA Análisis de Flujo
Presiones a lo largo de todo el recorrido del fluido Transporte de sólidos Fluido bi-fasico Base de datos de fluidos estándar

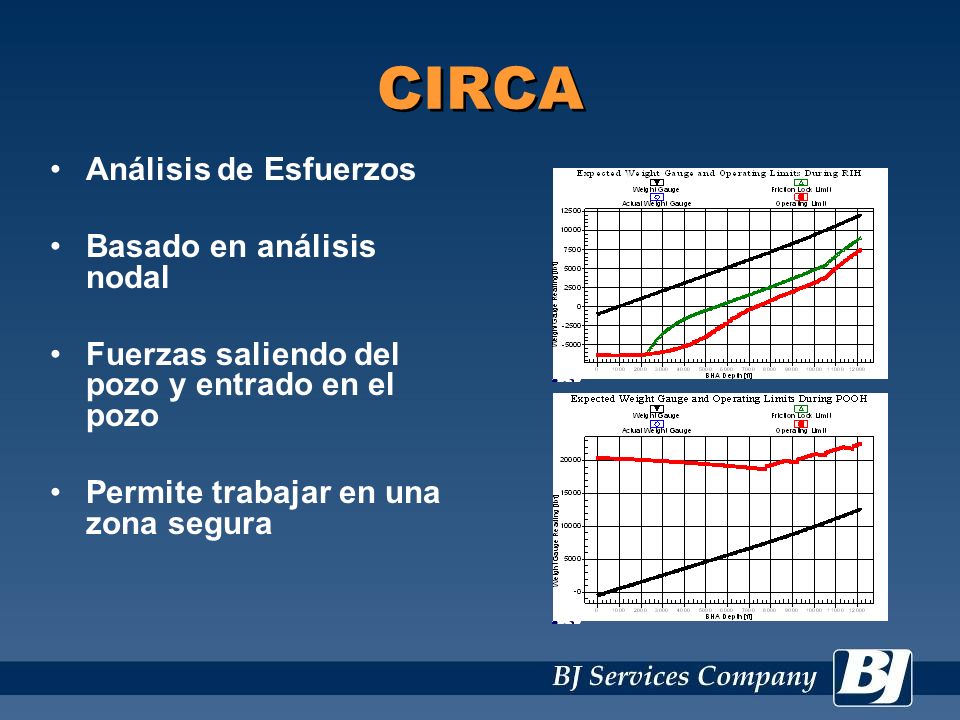

161 CIRCA Análisis de Esfuerzos Basado en análisis nodal
Fuerzas saliendo del pozo y entrado en el pozo Permite trabajar en una zona segura

162 CYCLE Simulador computacional de la fatiga del tubo
Sirve para gerenciar la vida del tubo Puede ser actualizado en tiempo real Se convierte en el “expediente” del tubo

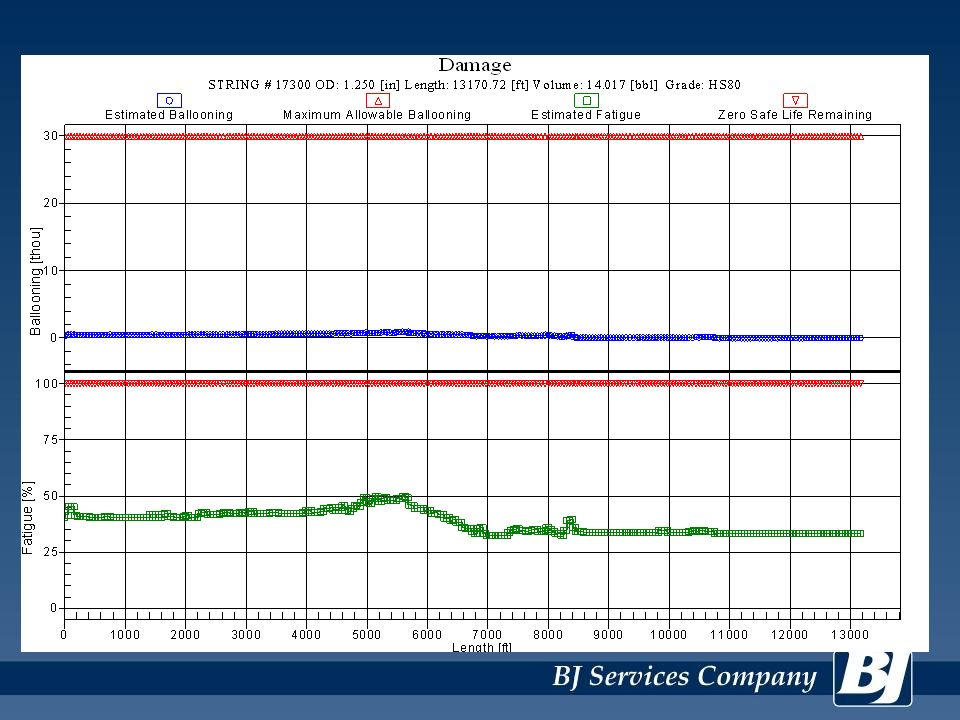

163

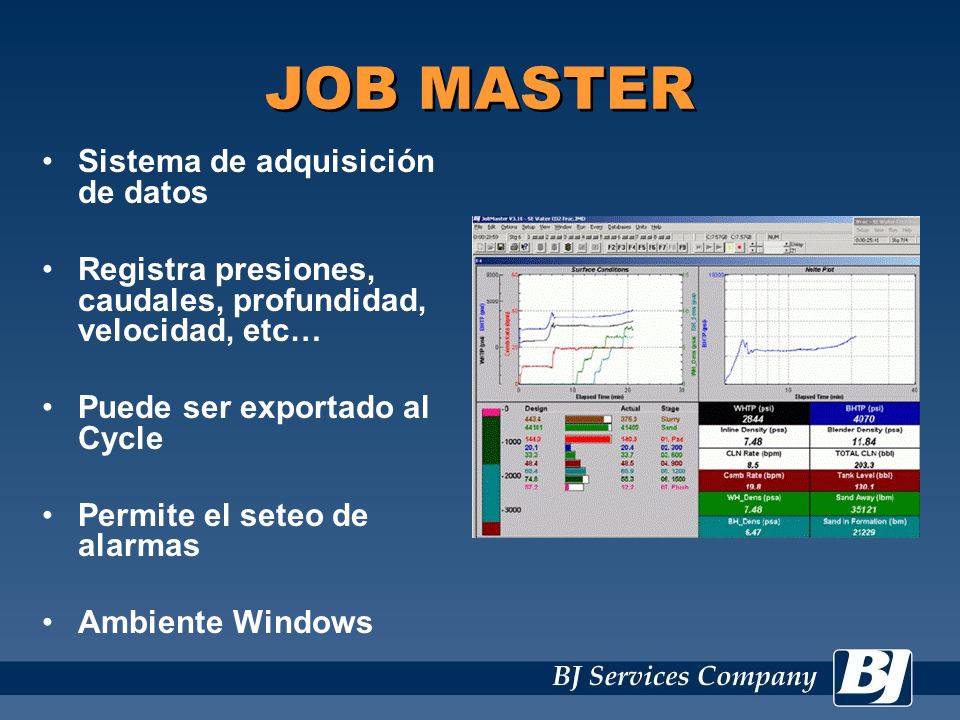

164 JOB MASTER Sistema de adquisición de datos
Registra presiones, caudales, profundidad, velocidad, etc… Puede ser exportado al Cycle Permite el seteo de alarmas Ambiente Windows

165 Preguntas? Gracias por su tiempo….
