1 Elementos de un CI MOS 1

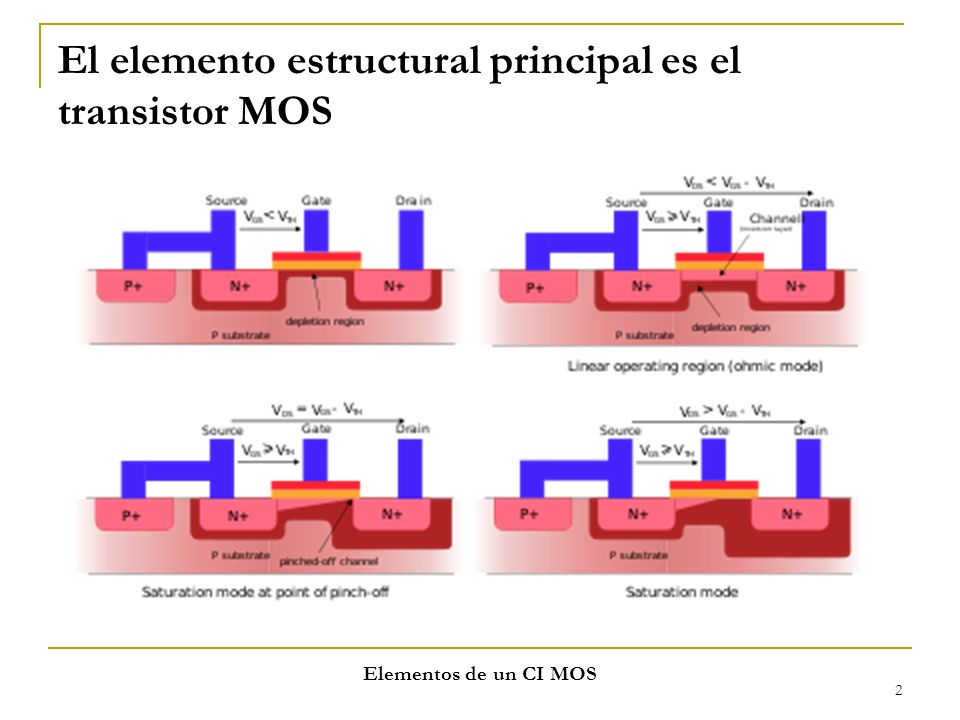

2 El elemento estructural principal es el transistor MOS 2 Elementos de un CI MOS

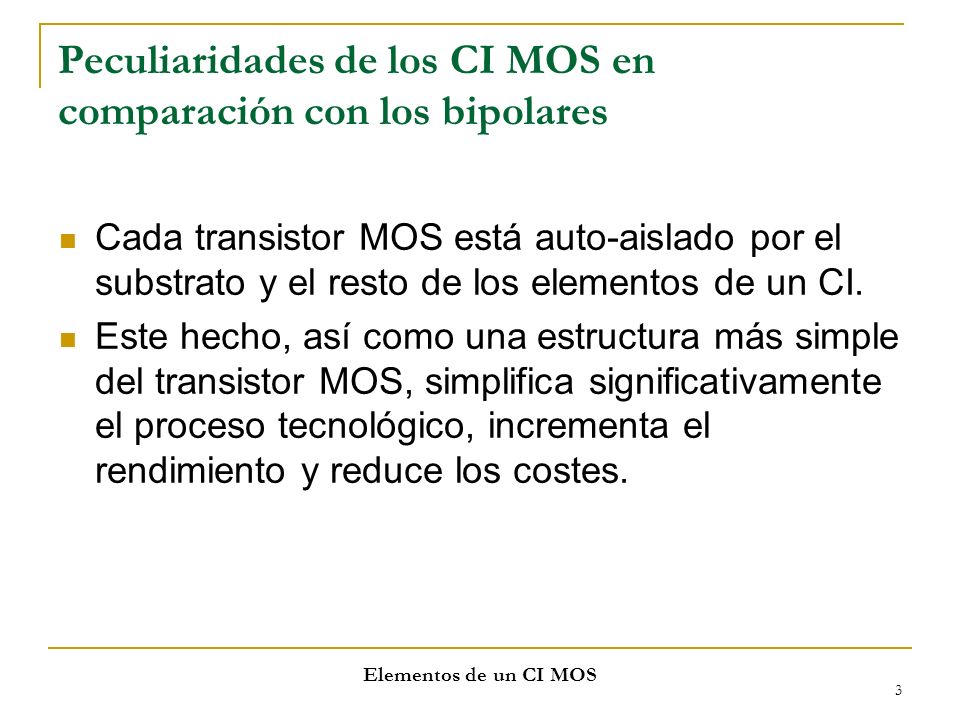

3 Peculiaridades de los CI MOS en comparación con los bipolares Cada transistor MOS está auto-aislado por el substrato y el resto de los elementos de un CI. Este hecho, así como una estructura más simple del transistor MOS, simplifica significativamente el proceso tecnológico, incrementa el rendimiento y reduce los costes. 3 Elementos de un CI MOS

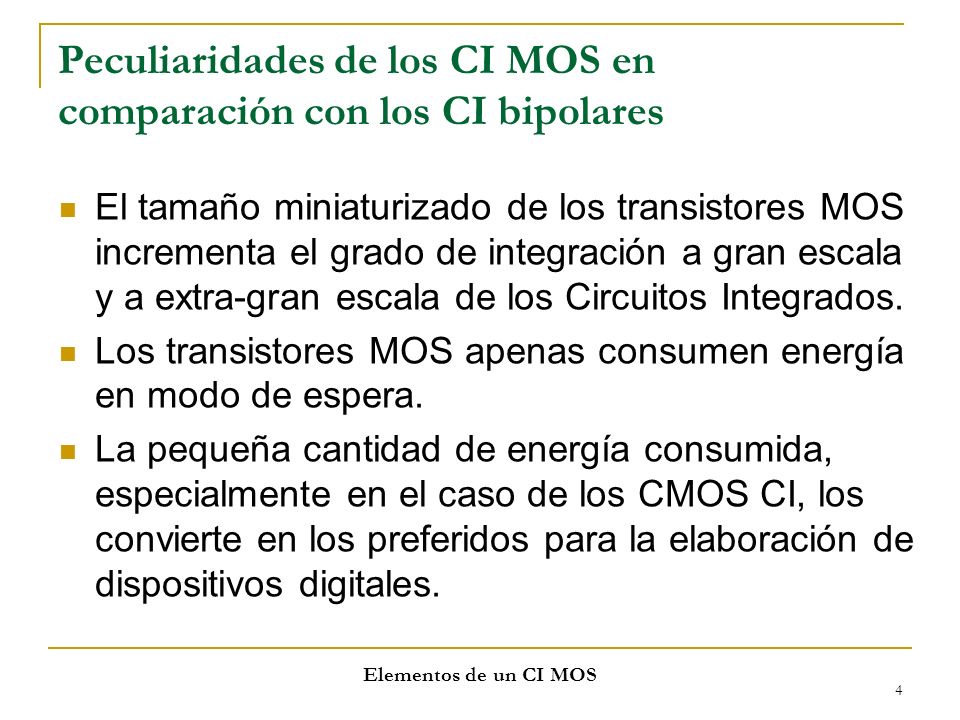

4 Peculiaridades de los CI MOS en comparación con los CI bipolares El tamaño miniaturizado de los transistores MOS incrementa el grado de integración a gran escala y a extra-gran escala de los Circuitos Integrados. Los transistores MOS apenas consumen energía en modo de espera. La pequeña cantidad de energía consumida, especialmente en el caso de los CMOS CI, los convierte en los preferidos para la elaboración de dispositivos digitales. 4 Elementos de un CI MOS

5 Sección transversal de un transistor MOS 5 Elementos de un CI MOS

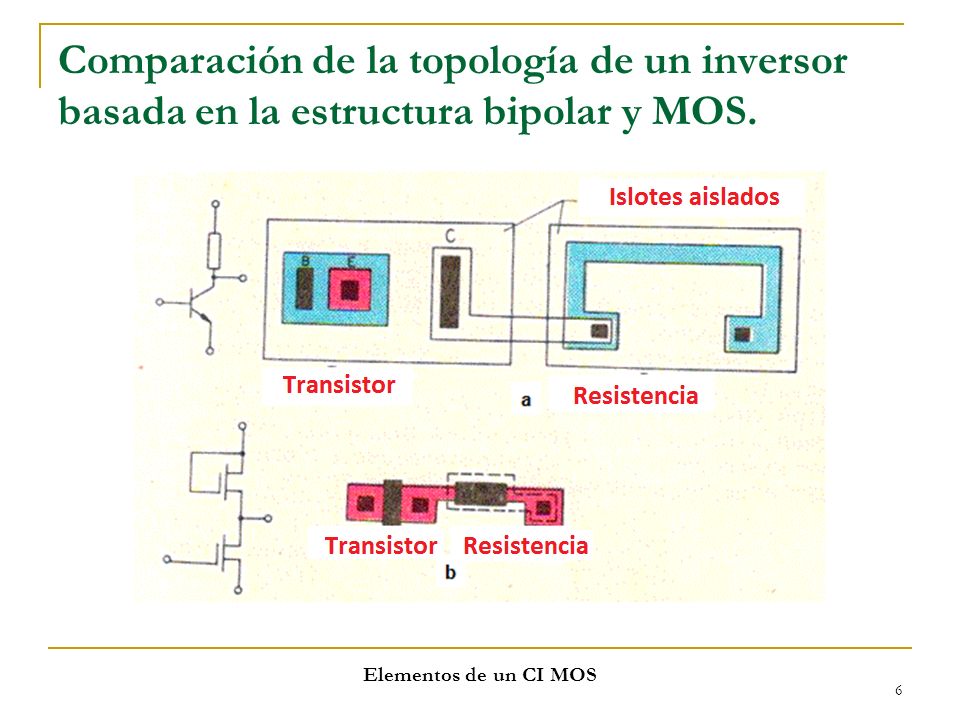

6 Comparación de la topología de un inversor basada en la estructura bipolar y MOS. 6 Elementos de un CI MOS

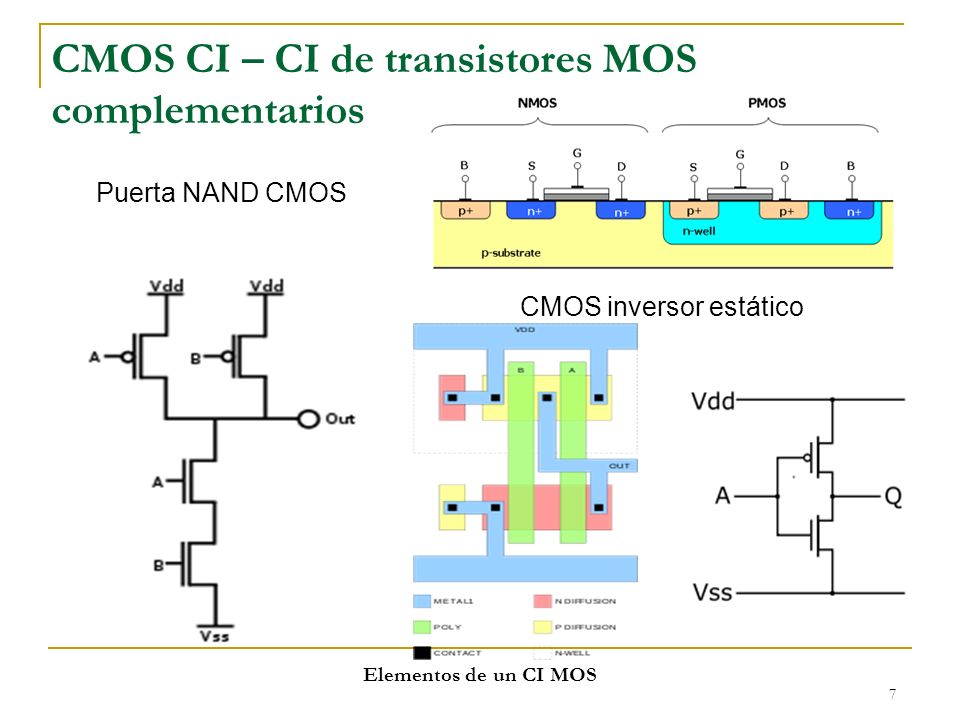

7 СМОS CI – CI de transistores MOS complementarios Puerta NAND CMOS СМОS inversor estático 7 Elementos de un CI MOS

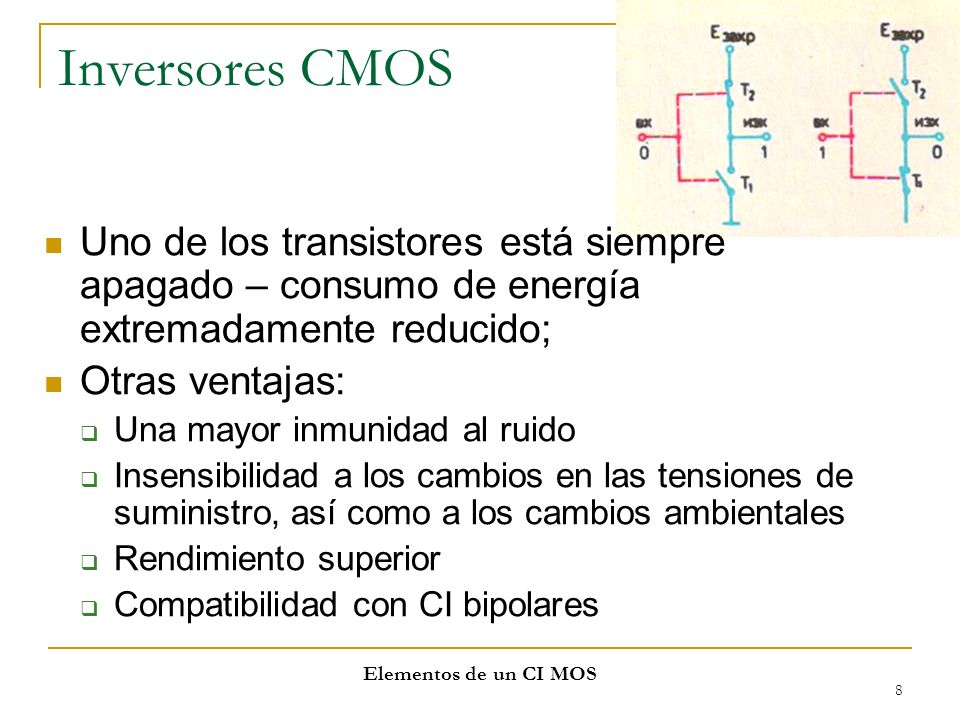

8 Inversores CMOS Uno de los transistores está siempre apagado – consumo de energía extremadamente reducido; Otras ventajas:  Una mayor inmunidad al ruido  Insensibilidad a los cambios en las tensiones de suministro, así como a los cambios ambientales  Rendimiento superior  Compatibilidad con CI bipolares 8 Elementos de un CI MOS
