Ud. 1 Iniciación a la domótica

Presentación del tema: "Ud. 1 Iniciación a la domótica"— Transcripción de la presentación:

1 Ud. 1 Iniciación a la domótica

2 Ud. 1 Iniciación a la domótica
1. ¿Qué es la domótica? 2. Aplicaciones de la domótica Elementos característicos de un instalación domótica 3.1. Sensores 3.2. Actuadores 3.3. Nodo 4. Concepto de entrada-salida 5. Sistemas y formas de automatizar una instalación eléctrica PRÁCTICA RESUELTA: Simulación del montaje de un nodo domótico FICHA DE TRABAJO: Simulación de dos nodos domóticos mediante bus

3 Esquema general de una vivienda domótica.
1. ¿Qué es la domótica? Ud.1 Figura 1.1. Esquema general de una vivienda domótica. Índice de la unidad

4 Diferentes tipos de sensores.
Elementos característicos de una instalación domótica 3.1. Sensores Ud.1 Figura 1.2. Diferentes tipos de sensores. Índice de la unidad

5 Envío de señales de los sensores al sistema domótico.
Elementos característicos de una instalación domótica 3.1. Sensores Ud.1 Figura 1.3. Envío de señales de los sensores al sistema domótico. Índice de la unidad

6 Diferentes tipos de actuadores.
Elementos característicos de una instalación domótica 3.2. Actuadores Ud.1 Figura 1.4. Diferentes tipos de actuadores. Índice de la unidad

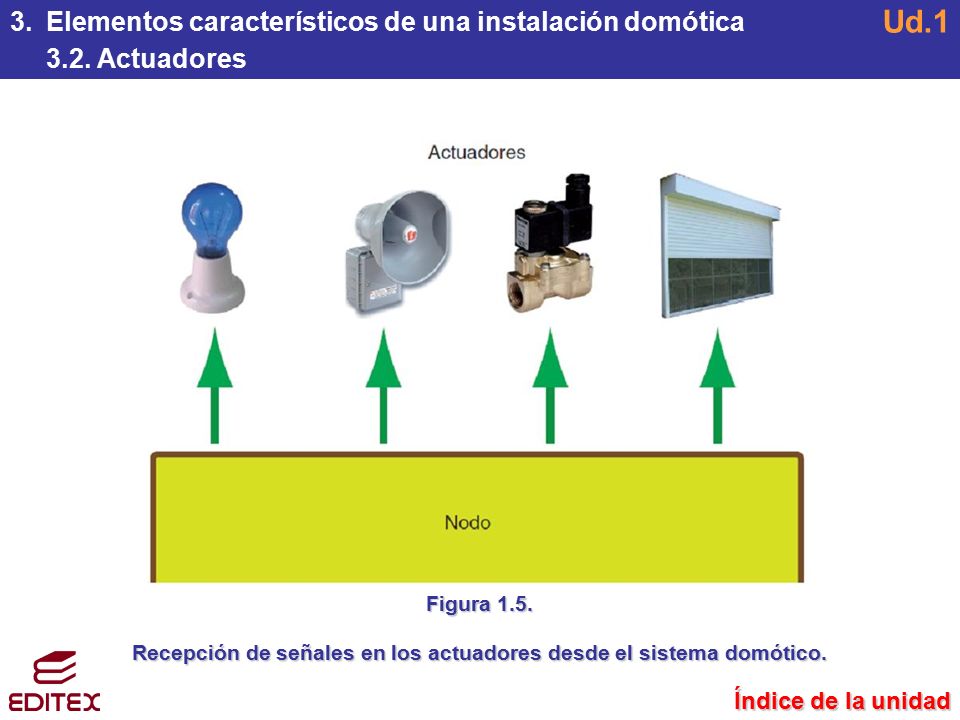

7 Recepción de señales en los actuadores desde el sistema domótico.
Elementos característicos de una instalación domótica 3.2. Actuadores Ud.1 Figura 1.5. Recepción de señales en los actuadores desde el sistema domótico. Índice de la unidad

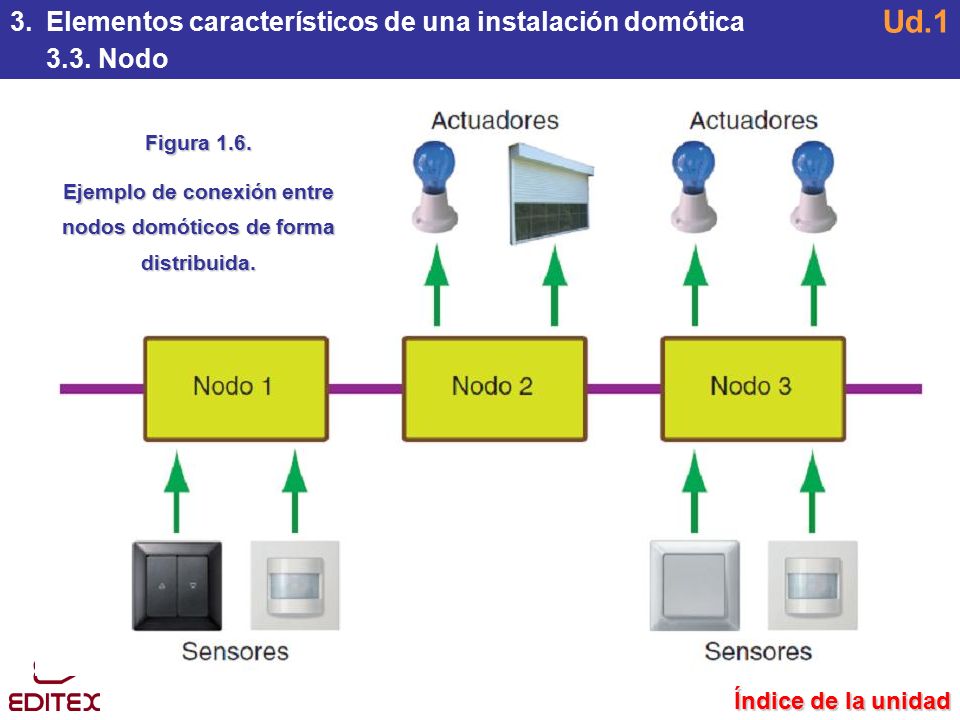

8 Ejemplo de conexión entre nodos domóticos de forma distribuida.
Elementos característicos de una instalación domótica 3.3. Nodo Ud.1 Figura 1.6. Ejemplo de conexión entre nodos domóticos de forma distribuida. Índice de la unidad

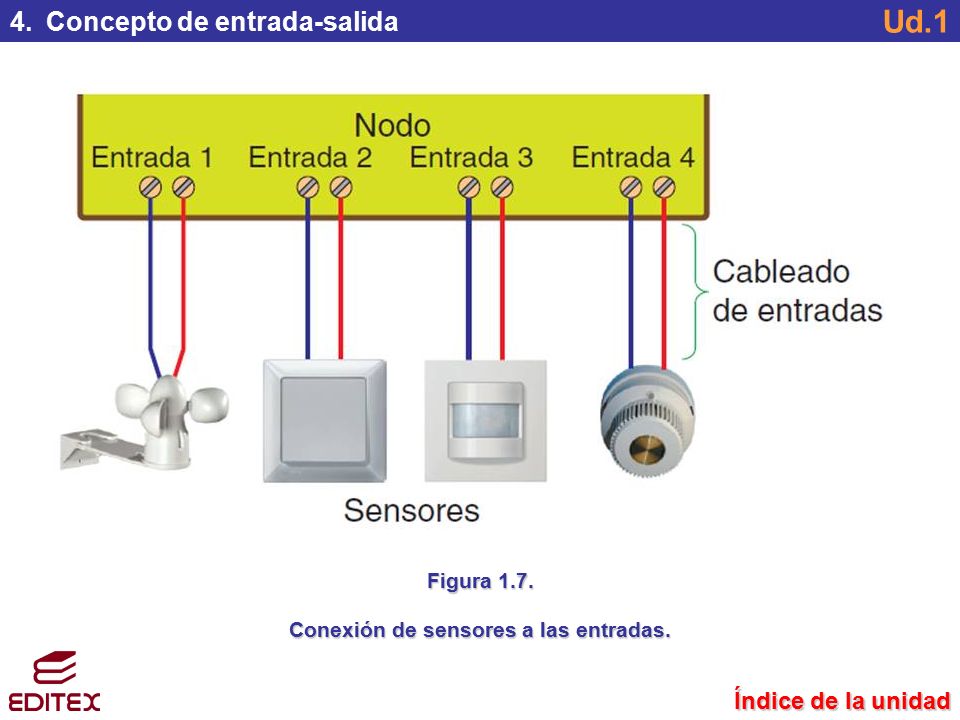

9 Conexión de sensores a las entradas.
4. Concepto de entrada-salida Ud.1 Figura 1.7. Conexión de sensores a las entradas. Índice de la unidad

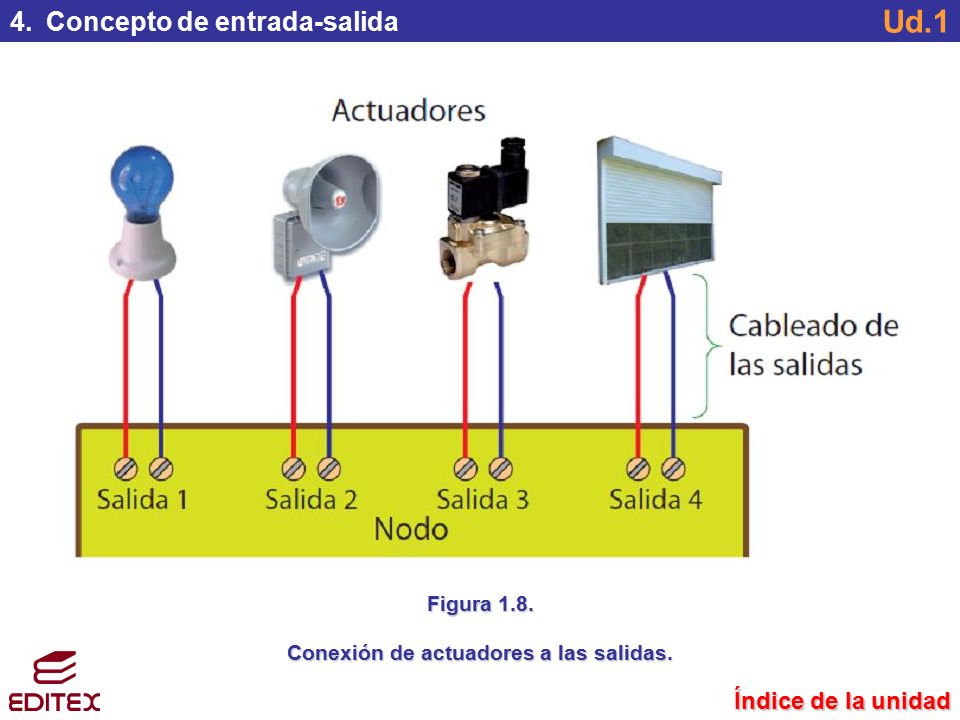

10 Conexión de actuadores a las salidas.
4. Concepto de entrada-salida Ud.1 Figura 1.8. Conexión de actuadores a las salidas. Índice de la unidad

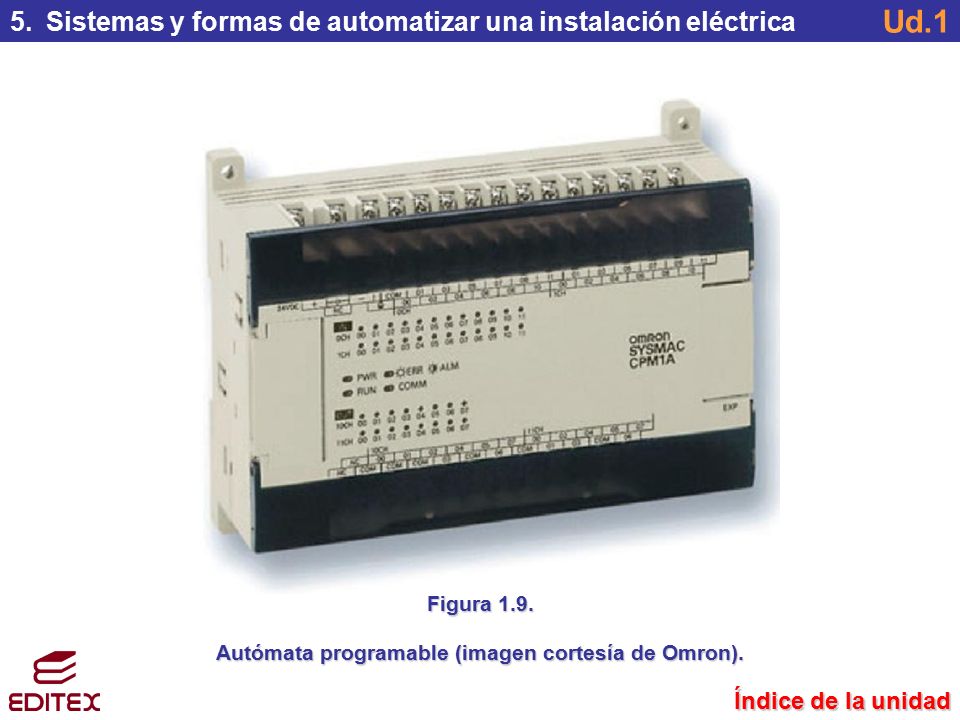

11 Autómata programable (imagen cortesía de Omron).
5. Sistemas y formas de automatizar una instalación eléctrica Ud.1 Figura 1.9. Autómata programable (imagen cortesía de Omron). Índice de la unidad

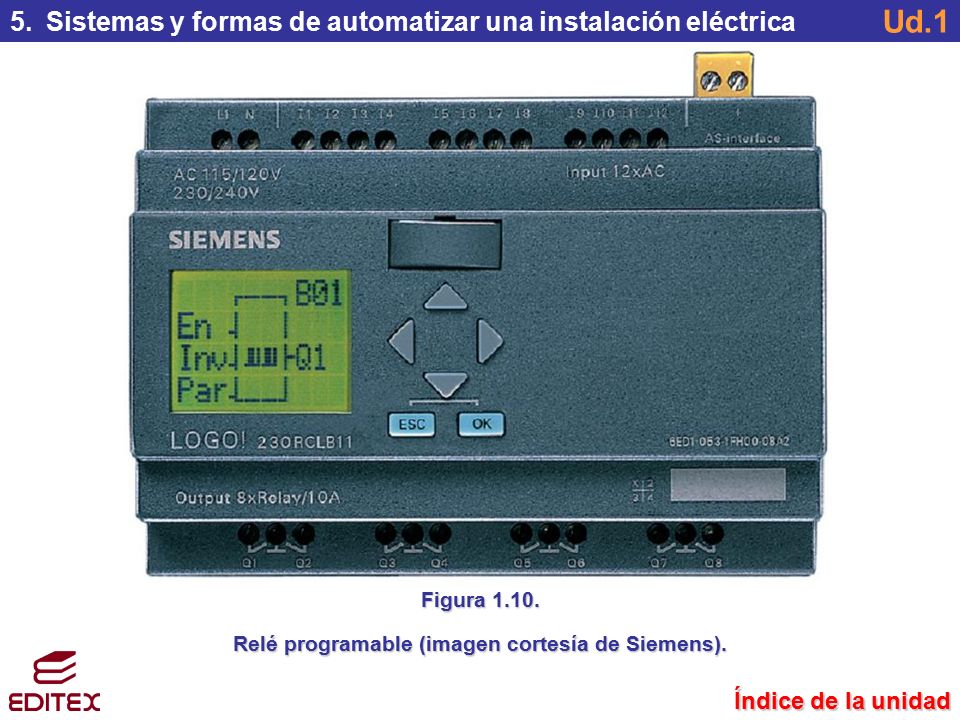

12 Relé programable (imagen cortesía de Siemens).
5. Sistemas y formas de automatizar una instalación eléctrica Ud.1 Figura 1.10. Relé programable (imagen cortesía de Siemens). Índice de la unidad

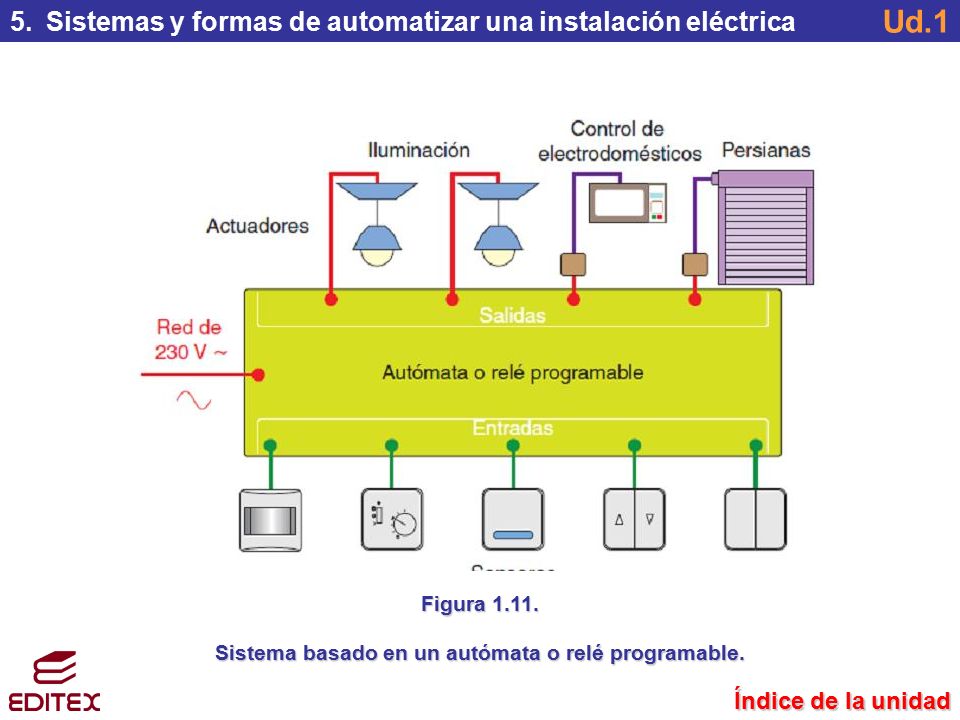

13 Sistema basado en un autómata o relé programable.
5. Sistemas y formas de automatizar una instalación eléctrica Ud.1 Figura 1.11. Sistema basado en un autómata o relé programable. Índice de la unidad

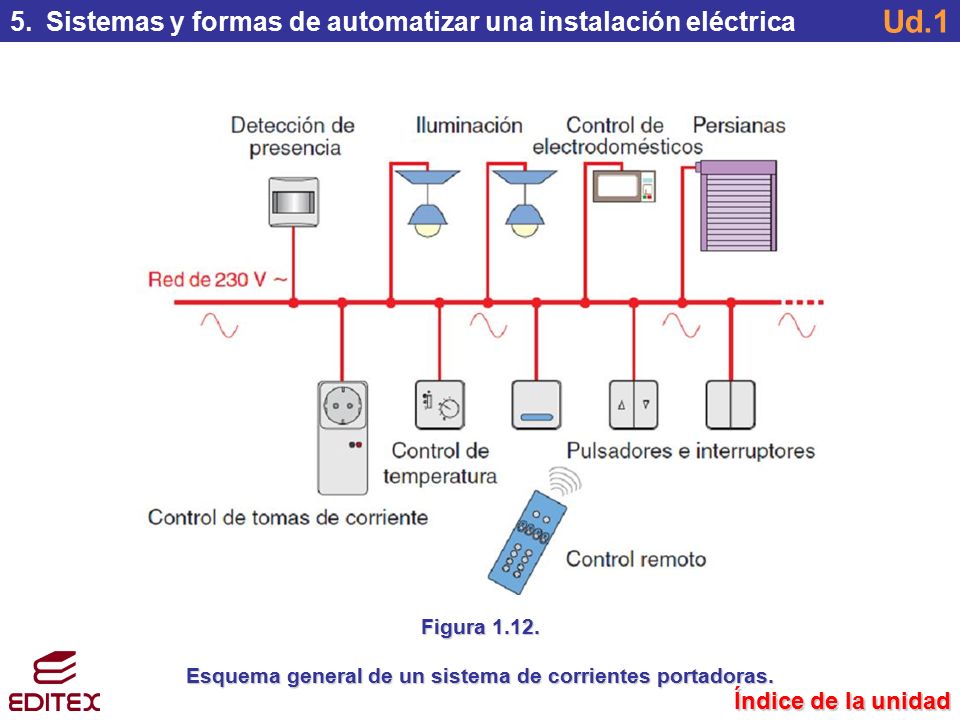

14 Esquema general de un sistema de corrientes portadoras.
5. Sistemas y formas de automatizar una instalación eléctrica Ud.1 Figura 1.12. Esquema general de un sistema de corrientes portadoras. Índice de la unidad

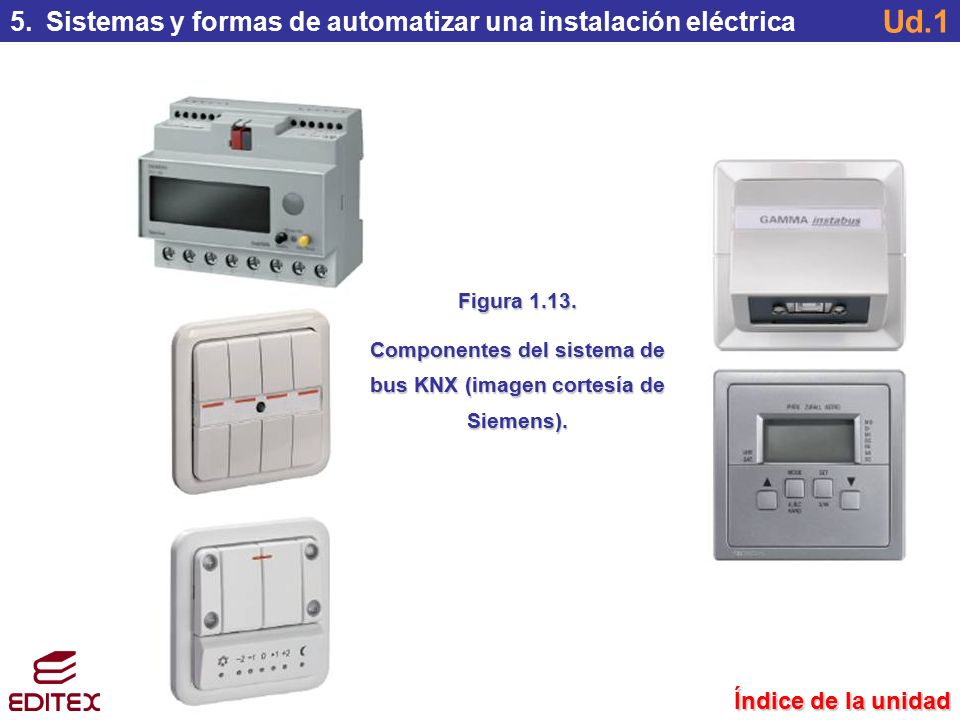

15 Componentes del sistema de bus KNX (imagen cortesía de Siemens).
5. Sistemas y formas de automatizar una instalación eléctrica Ud.1 Figura 1.13. Componentes del sistema de bus KNX (imagen cortesía de Siemens). Índice de la unidad

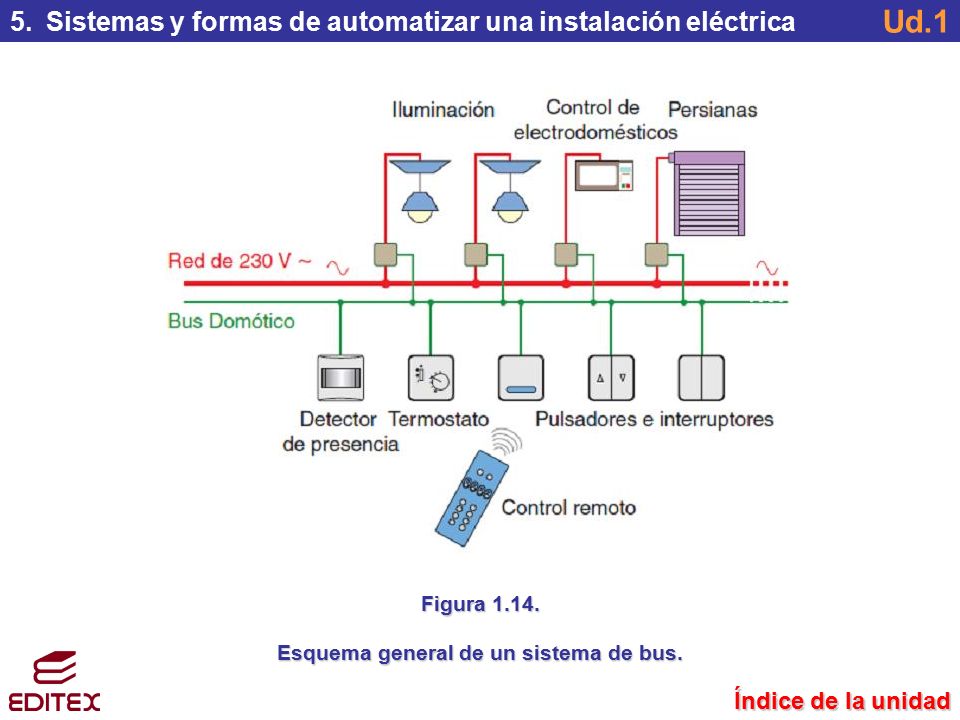

16 Esquema general de un sistema de bus.
5. Sistemas y formas de automatizar una instalación eléctrica Ud.1 Figura 1.14. Esquema general de un sistema de bus. Índice de la unidad

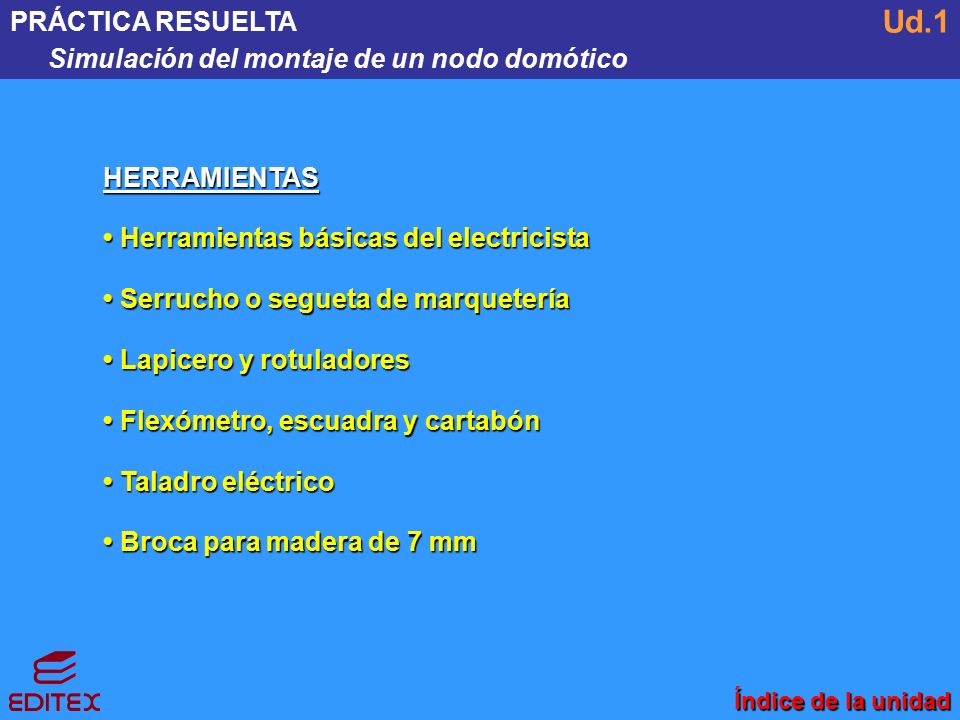

17 Ud.1 PRÁCTICA RESUELTA Simulación del montaje de un nodo domótico
HERRAMIENTAS • Herramientas básicas del electricista • Serrucho o segueta de marquetería • Lapicero y rotuladores • Flexómetro, escuadra y cartabón • Taladro eléctrico • Broca para madera de 7 mm Índice de la unidad

18 Ud.1 PRÁCTICA RESUELTA Simulación del montaje de un nodo domótico

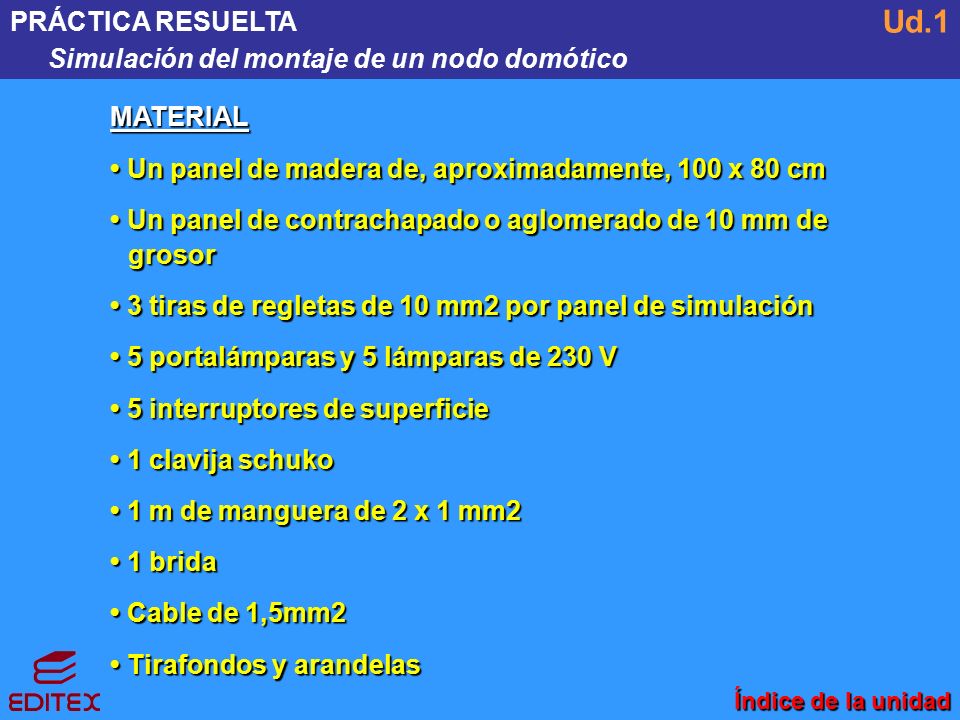

MATERIAL • Un panel de madera de, aproximadamente, 100 x 80 cm • Un panel de contrachapado o aglomerado de 10 mm de grosor • 3 tiras de regletas de 10 mm2 por panel de simulación • 5 portalámparas y 5 lámparas de 230 V • 5 interruptores de superficie • 1 clavija schuko • 1 m de manguera de 2 x 1 mm2 • 1 brida • Cable de 1,5mm2 • Tirafondos y arandelas Índice de la unidad

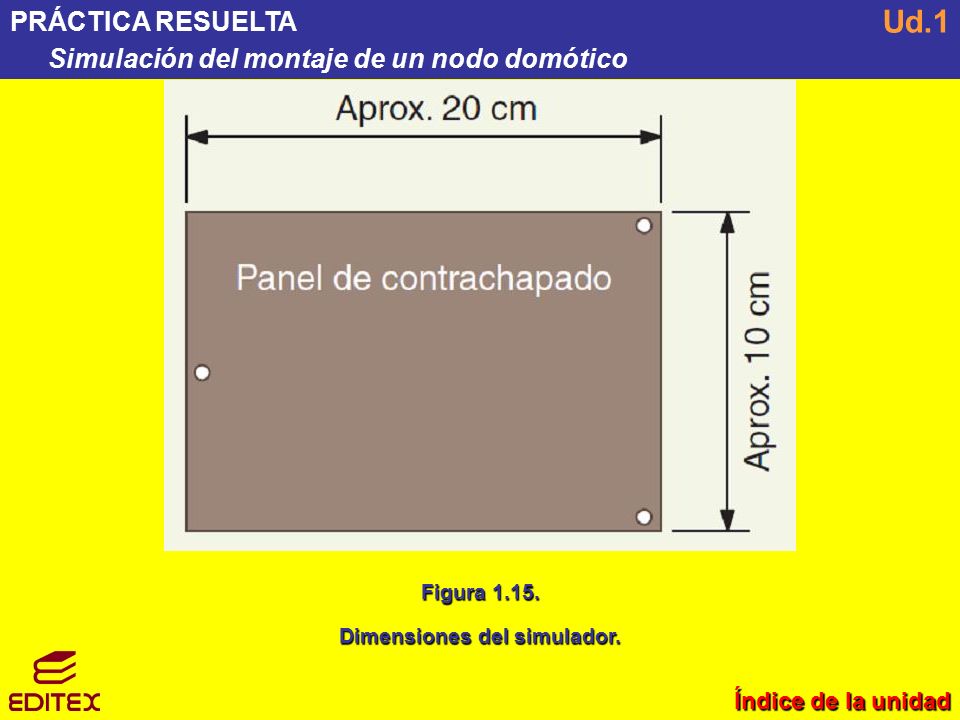

19 Dimensiones del simulador.
PRÁCTICA RESUELTA Simulación del montaje de un nodo domótico Ud.1 Figura 1.15. Dimensiones del simulador. Índice de la unidad

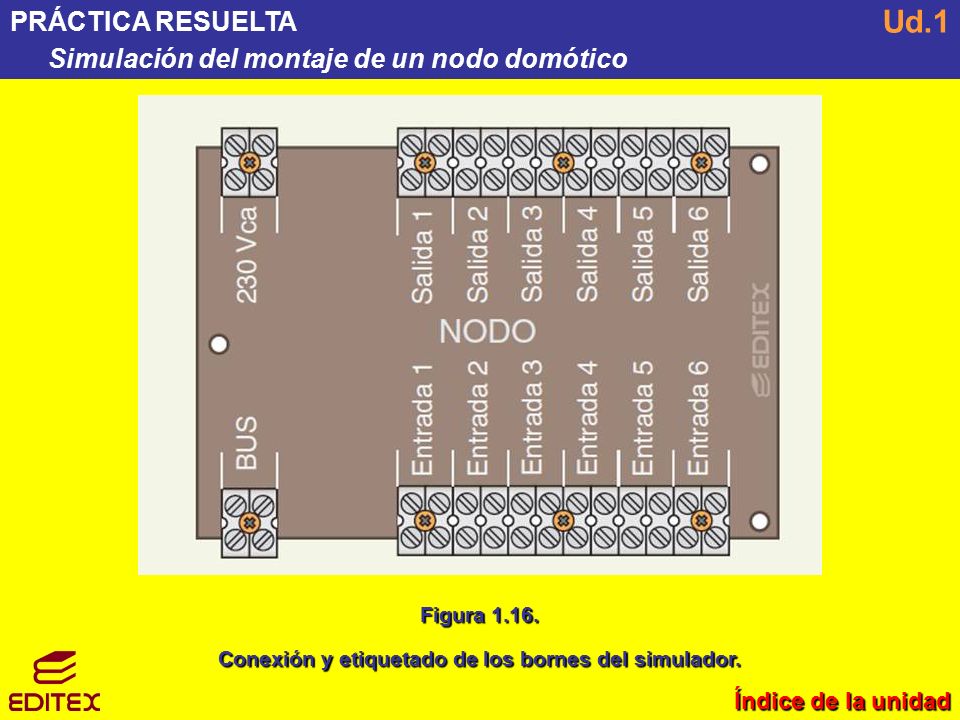

20 Conexión y etiquetado de los bornes del simulador.
PRÁCTICA RESUELTA Simulación del montaje de un nodo domótico Ud.1 Figura 1.16. Conexión y etiquetado de los bornes del simulador. Índice de la unidad

21 Conexión de los sensores y actuadores al simulador del nodo domótico.
PRÁCTICA RESUELTA Simulación del montaje de un nodo domótico Ud.1 Figura 1.17. Conexión de los sensores y actuadores al simulador del nodo domótico. Índice de la unidad

22 Ud.1 PRÁCTICA RESUELTA Simulación del montaje de un nodo domótico

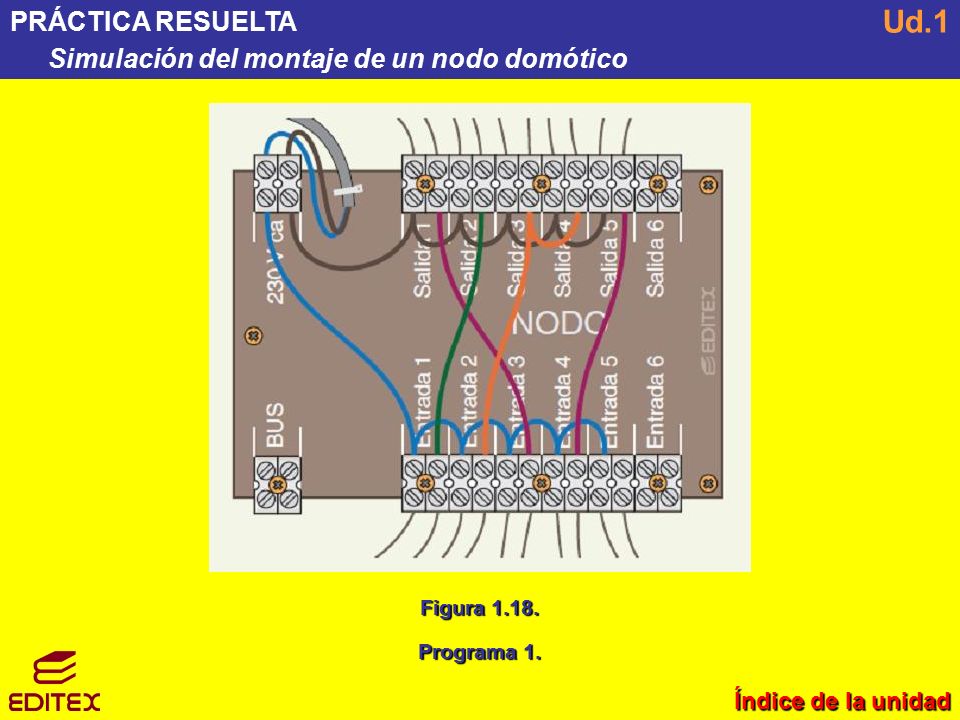

Figura 1.18. Programa 1. Índice de la unidad

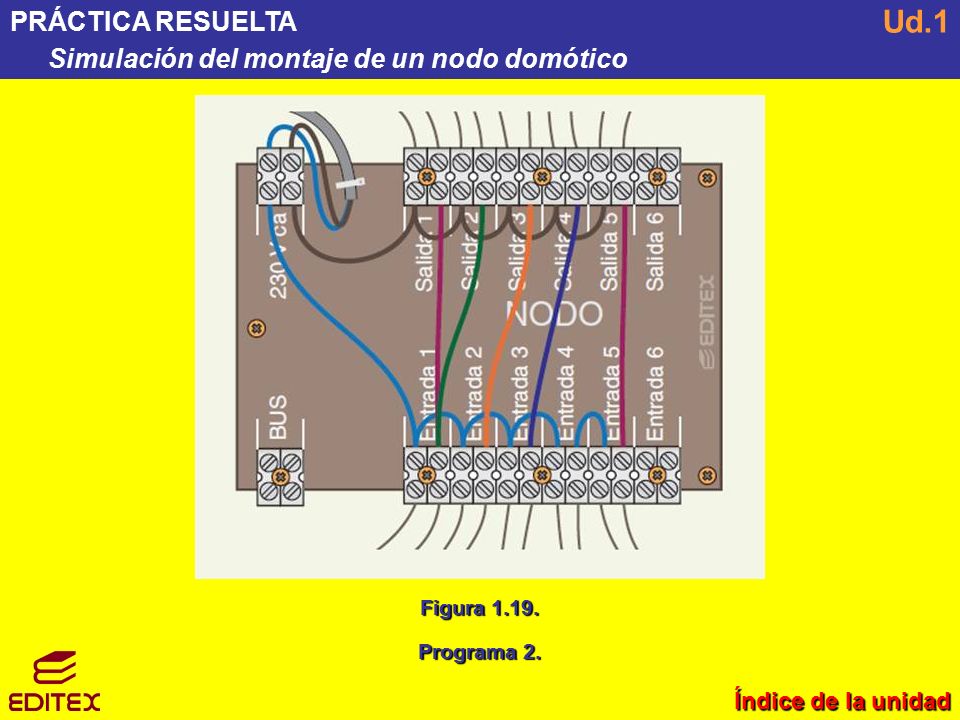

23 Ud.1 PRÁCTICA RESUELTA Simulación del montaje de un nodo domótico
Figura 1.19. Programa 2. Índice de la unidad

24 FICHA DE TRABAJO Simulación de una comunicación de dos nodos domóticos mediante bus Ud.1 HERRAMIENTAS • Herramientas básicas del electricista MATERIAL • Un panel de pruebas • Dos simuladores domóticos construidos en la Práctica resuelta de esta unidad • 10 portalámparas y 10 lámparas de 230 V • 6 interruptores de superficie • 1 clavija schuko • 1 m de manguera de 2 x 1 mm2 • Cable de 1,5 mm2 • Tirafondos y arandelas Índice de la unidad

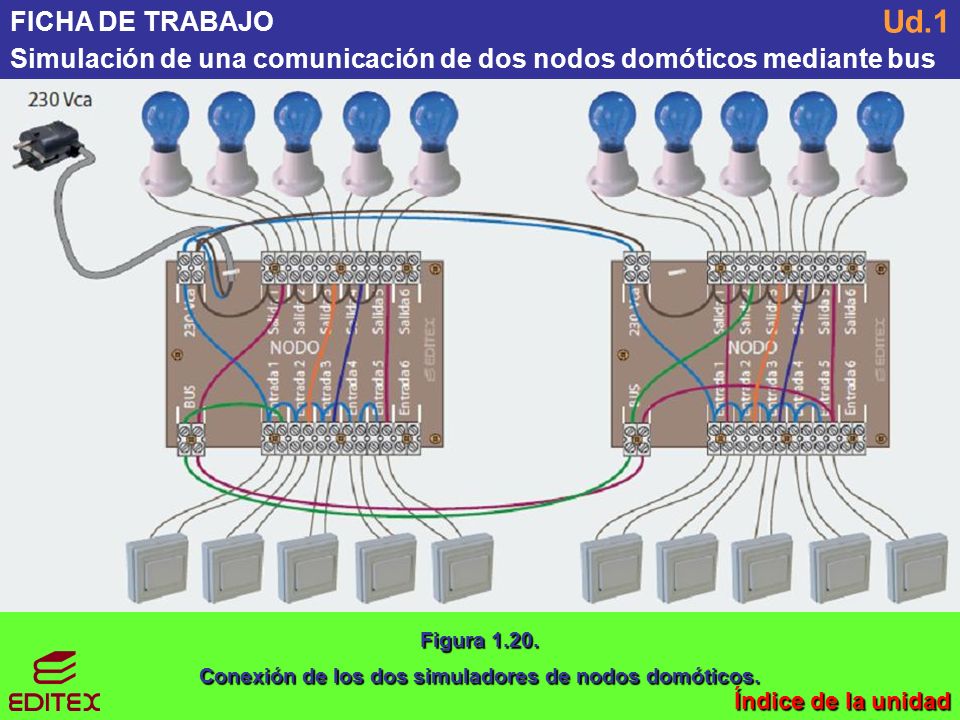

25 Conexión de los dos simuladores de nodos domóticos.
FICHA DE TRABAJO Simulación de una comunicación de dos nodos domóticos mediante bus Ud.1 Figura 1.20. Conexión de los dos simuladores de nodos domóticos. Índice de la unidad
