1 Técnicas de QoS mediante señales de atasco
sobre el estándar IEEE Autor: José Ignacio Gil Bailén Redes de Ordenadores

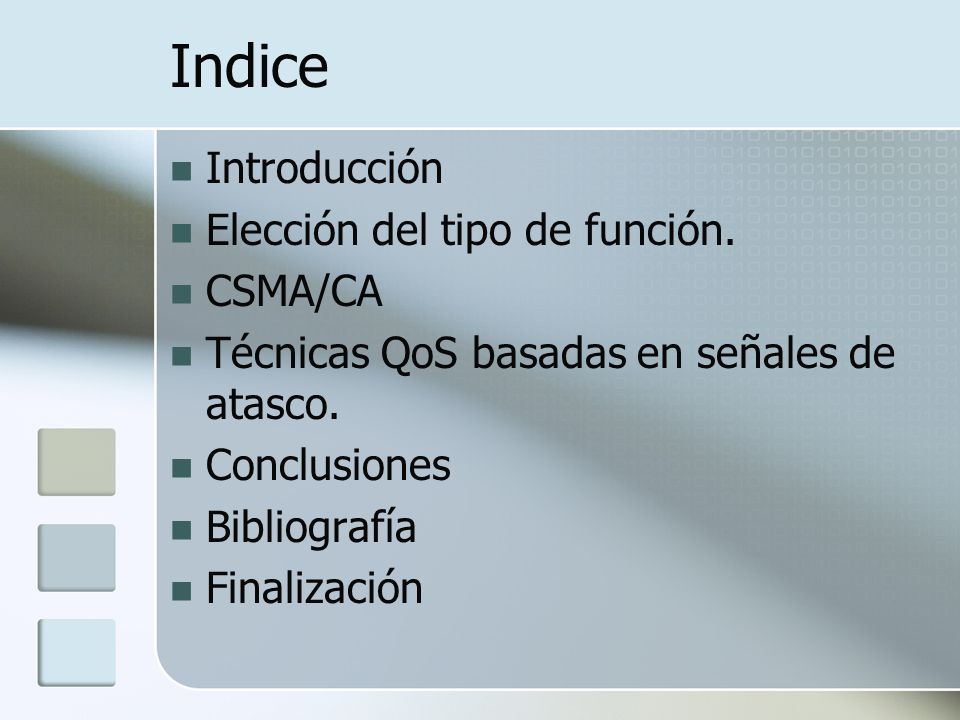

2 Indice Introducción Elección del tipo de función. CSMA/CA
Técnicas QoS basadas en señales de atasco. Conclusiones Bibliografía Finalización

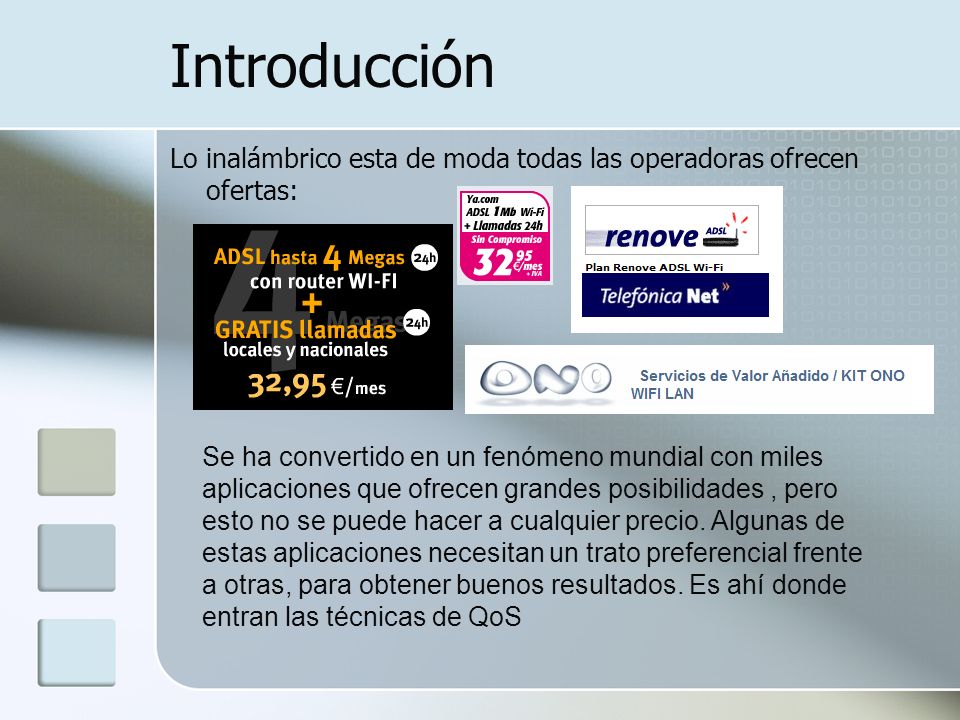

3 Introducción Lo inalámbrico esta de moda todas las operadoras ofrecen ofertas: Se ha convertido en un fenómeno mundial con miles aplicaciones que ofrecen grandes posibilidades , pero esto no se puede hacer a cualquier precio. Algunas de estas aplicaciones necesitan un trato preferencial frente a otras, para obtener buenos resultados. Es ahí donde entran las técnicas de QoS

4 Elección de tipo de función
El estándar IEEE define para la capa MAC dos funciones de acceso al medio: 1) función de coordinación distribuida (DCF) : protocolo distribuido en que la decisión de quién puede transmitir se decide entre todas las estaciones que forman la WLAN. 2) función de coordinación puntual (PCF): protocolo de acceso centralizado donde una estación tiene autoridad para decidir qué estación puede transmitir en cada momento. La función DCF utiliza un mecanismo que permite a las estaciones transmitir sus tramas mediante el protocolo de acceso múltiple con detección de portadora y prevención de colisiones (CSMA/CA) y un algoritmo de contención.

5 Congela algoritmo de contención
CSMA/CA DIFS DIFS Congela algoritmo de contención SIFS Datos A DIFS B ACK C Datos Backoff

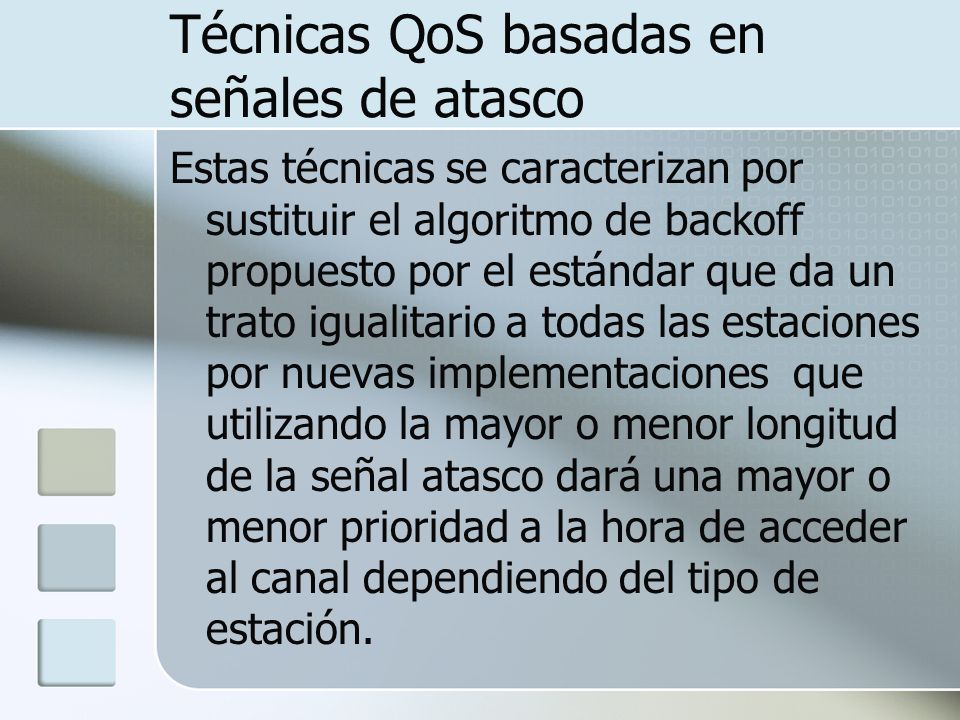

6 Técnicas QoS basadas en señales de atasco
Estas técnicas se caracterizan por sustituir el algoritmo de backoff propuesto por el estándar que da un trato igualitario a todas las estaciones por nuevas implementaciones que utilizando la mayor o menor longitud de la señal atasco dará una mayor o menor prioridad a la hora de acceder al canal dependiendo del tipo de estación.

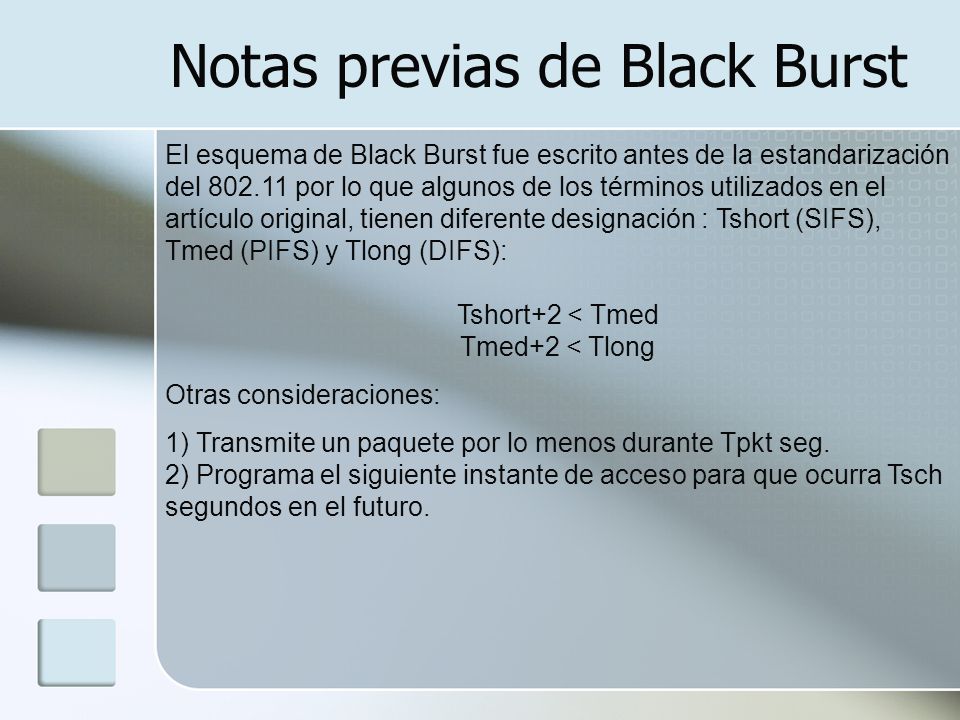

7 Notas previas de Black Burst
El esquema de Black Burst fue escrito antes de la estandarización del por lo que algunos de los términos utilizados en el artículo original, tienen diferente designación : Tshort (SIFS), Tmed (PIFS) y Tlong (DIFS): Tshort+2 < Tmed Tmed+2 < Tlong Otras consideraciones: 1) Transmite un paquete por lo menos durante Tpkt seg. 2) Programa el siguiente instante de acceso para que ocurra Tsch segundos en el futuro.

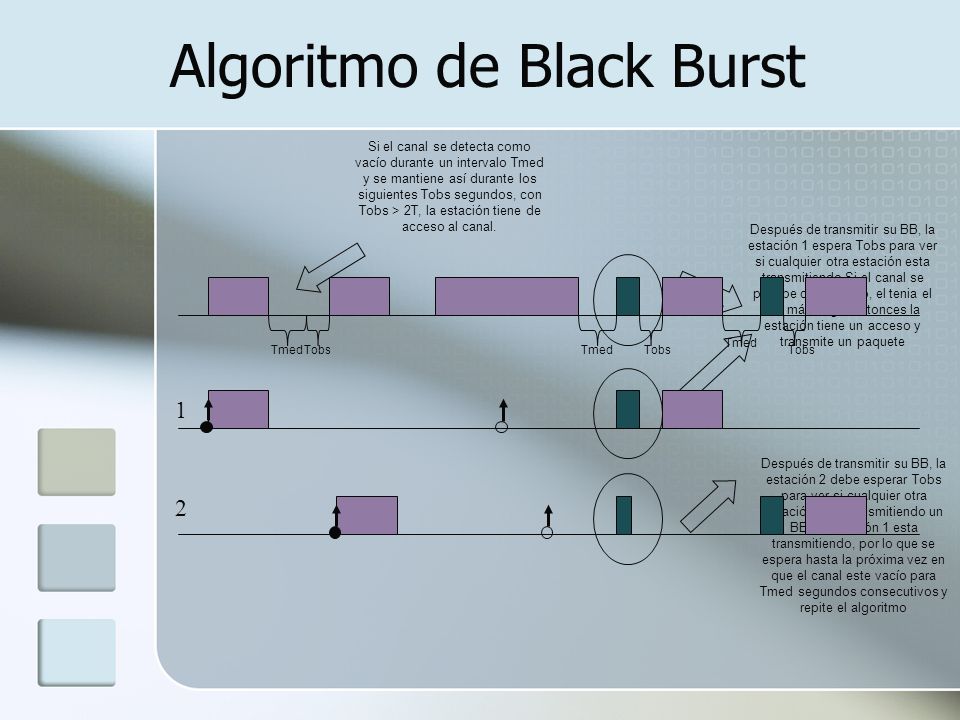

8 Algoritmo de Black Burst
Si el canal se detecta como vacío durante un intervalo Tmed y se mantiene así durante los siguientes Tobs segundos, con Tobs > 2T, la estación tiene de acceso al canal. Después de transmitir su BB, la estación 1 espera Tobs para ver si cualquier otra estación esta transmitiendo Si el canal se percibe como vacío, el tenia el BB más largo, entonces la estación tiene un acceso y transmite un paquete Tmed Tmed Tobs Tmed Tobs Tobs 1 Después de transmitir su BB, la estación 2 debe esperar Tobs para ver si cualquier otra estación esta transmitiendo un BB, la estación 1 esta transmitiendo, por lo que se espera hasta la próxima vez en que el canal este vacío para Tmed segundos consecutivos y repite el algoritmo 2

9 Esquema de Sheu-Esquema de clasificación de la prioridad
Paso 1: Inicio Una estación que desea transmitir un trama primero debe detectar el estado del canal. Si el canal está ocupado, la estación esperará hasta que esté vacío durante un tiempo DIFS y después se incorporará al esquema de clasificación de la prioridad. Paso 2: Esquema de clasificación de la prioridad Durante el período de la clasificación de la prioridad, una estación que desea pugnar por el canal debe enviar una señal de BB para bloquear el canal según su prioridad. La estación que tiene el trama de mayor prioridad cuanto más larga sea la señal de BB. La estación detectará el estado del canal después de enviar su señal BB: 1) Canal ocupado (single): La estación no es la más prioritaria, espera un tiempo DIFS y vuelve a iniciar el Paso 2. 2) Canal vacío (null): Estación más prioritaria, espera un periodo PIFS e inicia su esquema de inicialización.

10 Esquema de Sheu-Esquema de inicialización ID
Paso 3: Esquema de inicialización ID . Todas las estaciones mantienen 4 variables: l, L, N, y flag. Inicialmente se ponen todas a 1 y el flag a 0. PL denota al grupo de estaciones las cuales la variable l y L son iguales. La variable flag se utiliza para saber si se detectan dos estados contiguos ‘nulo’. En caso de que si se tenga capacidad de detectar colisiones. Todas las estaciones de PL mandan un trama ‘REQ’ de petición broadcast al canal, esperan SIFS y detectan el estado del canal, pueden ocurrir 3 estados: Estado “Null”: Todas las estaciones ponen flag = flag +1. Si 2 Null consecutivos a entonces Si quedan estaciones sin ID entonces Hacer un nuevo árbol con las estaciones que aún no tienen numero ID, se reinician L=1, l=1 y flag =0 se vuelve a 0. Else Vamos a transmitir Las estaciones tan sólo hacen L = L - 1.

11 Esquema de Sheu-Esquema de inicialización ID(2)
Estado “Single”: solamente una estación esta dentro de la contienda por el canal , es decir es el único que ha mandado el frame ‘REQ’ y por tanto obtiene un número único de ID automáticamente, esto se hace ID = N. Este ID se encuentra entre 1 y n donde n es el número de estaciones. Después de asignarle el ID se espera a que resto de estaciones del árbol obtengan un ID. Se aumenta N para actualizar (N=N+1) , se hace L = L - 1 y flag = 0. Estado “Colisión”: existen varias estaciones que pugnan por el canal y por tanto se debe construir un árbol binario de contención. Todas las estaciones hacen L = L + 1 .Y flag a 0 Se lanza una moneda: 2.1 Sale “Cara” la estación es asignada al subárbol izquierdo y por tanto continúa la lucha por el canal en el siguiente turno, por tanto se incluyen en PL y se hace l= L. Vuelve a 0. 2.2 Sale “Cruz” la estación es asignada al subárbol derecho y debe espera hasta que todas las estaciones del subárbol izquierdo obtengan un número único ID.

12 Esquema de Banchs Datos PIFS EB1 EB2 1 2
Después de una transmisión anterior, una estación que tiene un paquete para transmitir. La estación esperará un tiempo PIFS para intentar el acceso. Después comienza su ciclo de contención Utiliza primero una explosión de eliminación, que llamaremos EB1. La duración de EB1 se calcula según la siguiente densidad de probabilidad: (2) Después de esta transmisión, mira el canal. Si está libre, envía ahora EB2 después de esperar un slot. La duración de EB 2 será calculada según la densidad de la probabilidad siguiente: Es decir se toma de una variable igualmente distribuida en un rango entre 1 y el número máximo de ranuras del EB2, mE2. Si después de transmitir EB2 está libre el canal durante un slot, comienza a transmitir el paquete de datos. Donde n el número de slots que durará EB1, PE1 es una probabilidad entre 0 y 1 y mE1 es el número máximo de ranuras que dura EB1.

13 Esquema Jamming based retransmisión
Esperará a la siguiente oportunidad de transmisión. DIFS EA EB C Parámetro de probabilidad entre 0 y 1 Estaciones enhanced : estaciones que soportan la función de atasco Ventana de atasco El backoff se congelará Estaciones normales: utilizan el algoritmo de backoff Nº de estaciones que realizan la función de atasco

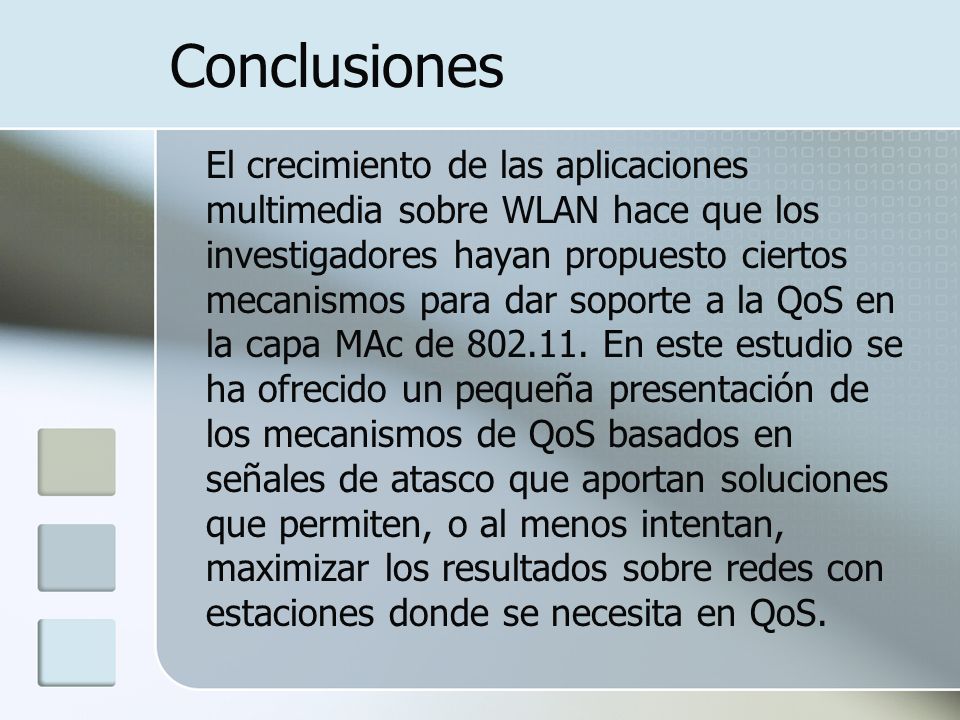

14 Conclusiones El crecimiento de las aplicaciones multimedia sobre WLAN hace que los investigadores hayan propuesto ciertos mecanismos para dar soporte a la QoS en la capa MAc de En este estudio se ha ofrecido un pequeña presentación de los mecanismos de QoS basados en señales de atasco que aportan soluciones que permiten, o al menos intentan, maximizar los resultados sobre redes con estaciones donde se necesita en QoS.

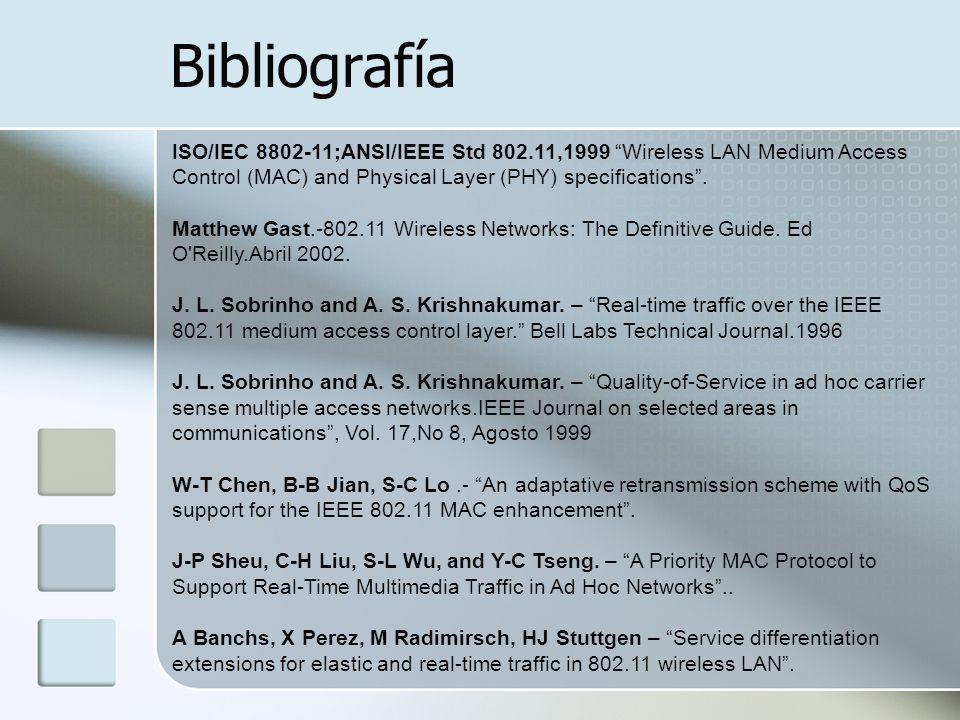

15 Bibliografía ISO/IEC ;ANSI/IEEE Std ,1999 “Wireless LAN Medium Access Control (MAC) and Physical Layer (PHY) specifications”. Matthew Gast Wireless Networks: The Definitive Guide. Ed O'Reilly.Abril 2002. J. L. Sobrinho and A. S. Krishnakumar. – “Real-time traffic over the IEEE medium access control layer.” Bell Labs Technical Journal.1996 J. L. Sobrinho and A. S. Krishnakumar. – “Quality-of-Service in ad hoc carrier sense multiple access networks.IEEE Journal on selected areas in communications”, Vol. 17,No 8, Agosto 1999 W-T Chen, B-B Jian, S-C Lo .- “An adaptative retransmission scheme with QoS support for the IEEE MAC enhancement”. J-P Sheu, C-H Liu, S-L Wu, and Y-C Tseng. – “A Priority MAC Protocol to Support Real-Time Multimedia Traffic in Ad Hoc Networks”.. A Banchs, X Perez, M Radimirsch, HJ Stuttgen – “Service differentiation extensions for elastic and real-time traffic in wireless LAN”.

16 Finalización Gracias por su atención.
