1 5ª Reunión de seguimiento de los grupos de trabajo de los sistemas de información del agua y reporting Ministerio de Medio Ambiente, Medio Rural y Marino 25 de febrero de 2010

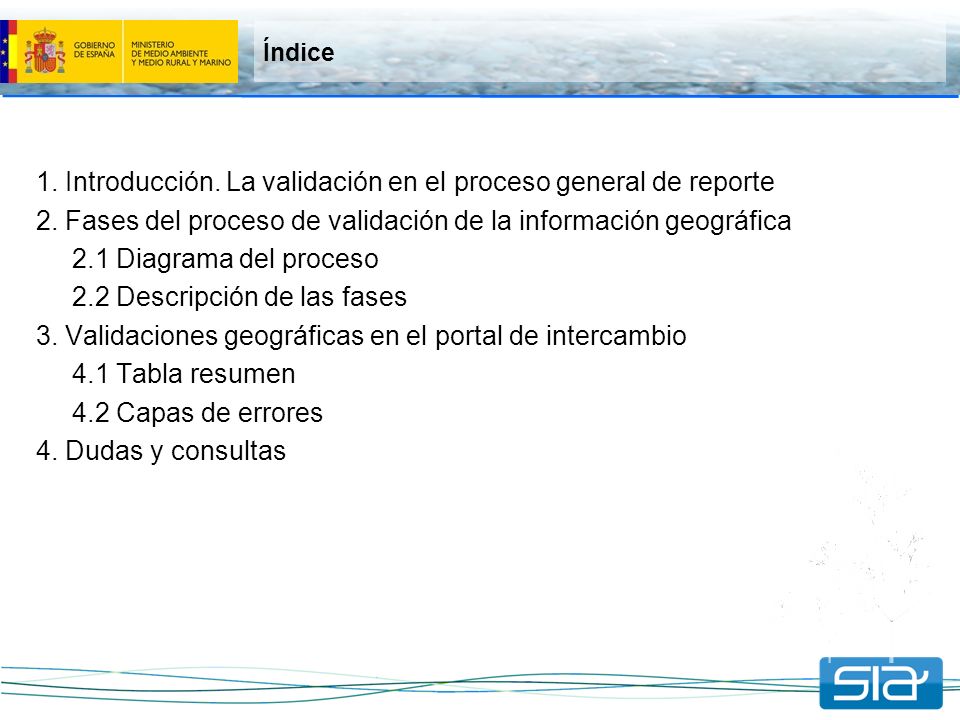

2 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 Índice 1. Introducción. La validación en el proceso general de reporte 2. Fases del proceso de validación de la información geográfica 2.1 Diagrama del proceso 2.2 Descripción de las fases 3. Validaciones geográficas en el portal de intercambio 4.1 Tabla resumen 4.2 Capas de errores 4. Dudas y consultas

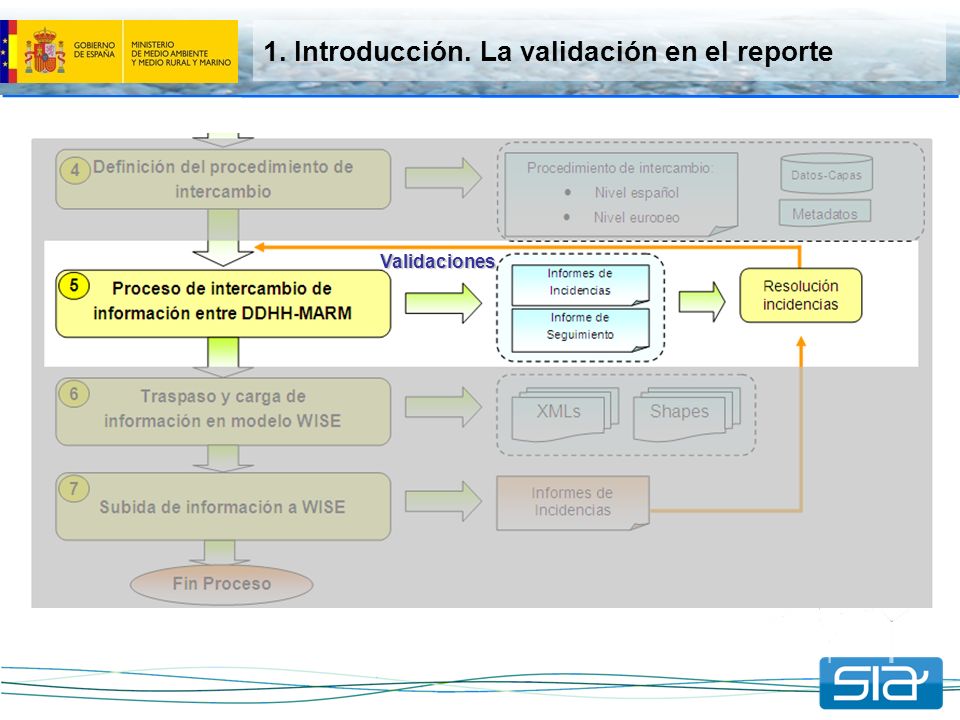

3 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 1. Introducción. La validación en el reporte Validaciones

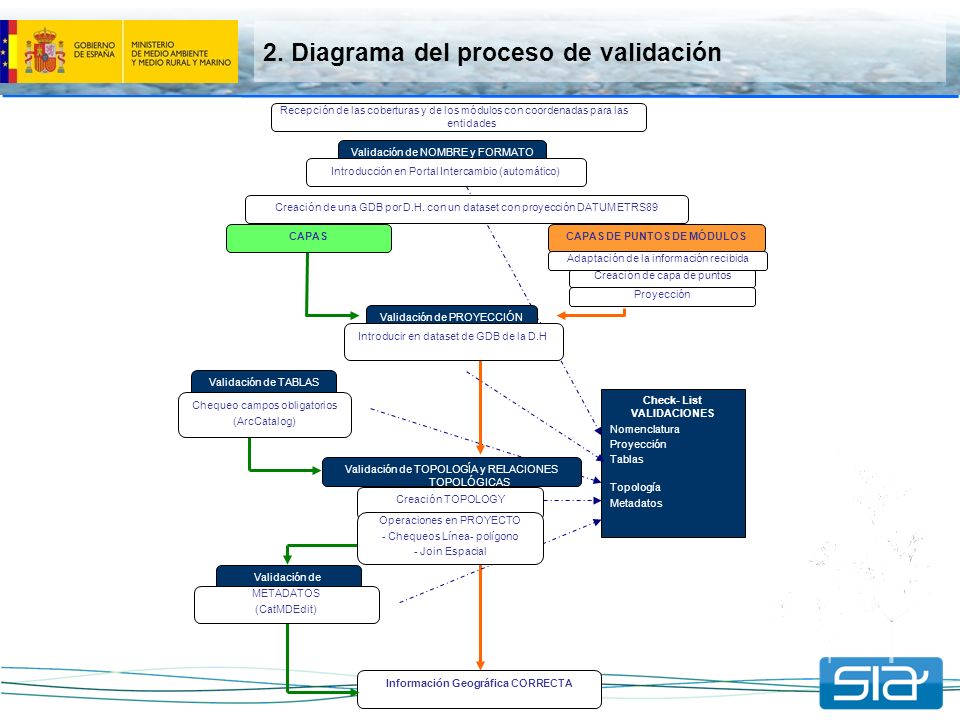

4 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 2. Diagrama del proceso de validación CAPAS CAPAS DE PUNTOS DE MÓDULOS Creación de una GDB por D.H. con un dataset con proyección DATUM ETRS89 Recepción de las coberturas y de los módulos con coordenadas para las entidades Validación de TABLAS Chequeo campos obligatorios (ArcCatalog) Validación de PROYECCIÓN Introducir en dataset de GDB de la D.H Validación de TOPOLOGÍA y RELACIONES TOPOLÓGICAS Creación TOPOLOGY Operaciones en PROYECTO - Chequeos Línea- polígono - Join Espacial Validación de METADATOS METADATOS (CatMDEdit) Creación de capa de puntos Proyección Información Geográfica CORRECTA Check- List VALIDACIONES Nomenclatura Proyección Tablas Topología Metadatos Validación de NOMBRE y FORMATO Introducción en Portal Intercambio (automático) Adaptación de la información recibida

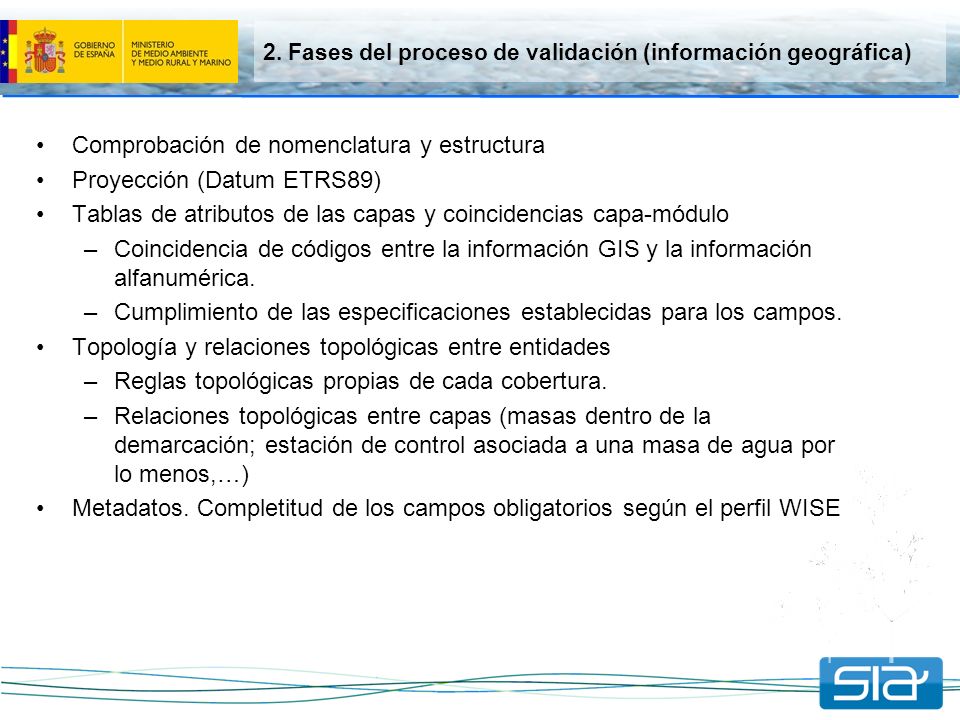

5 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 2. Fases del proceso de validación (información geográfica) Comprobación de nomenclatura y estructura Proyección (Datum ETRS89) Tablas de atributos de las capas y coincidencias capa-módulo –Coincidencia de códigos entre la información GIS y la información alfanumérica. –Cumplimiento de las especificaciones establecidas para los campos. Topología y relaciones topológicas entre entidades –Reglas topológicas propias de cada cobertura. –Relaciones topológicas entre capas (masas dentro de la demarcación; estación de control asociada a una masa de agua por lo menos,…) Metadatos. Completitud de los campos obligatorios según el perfil WISE

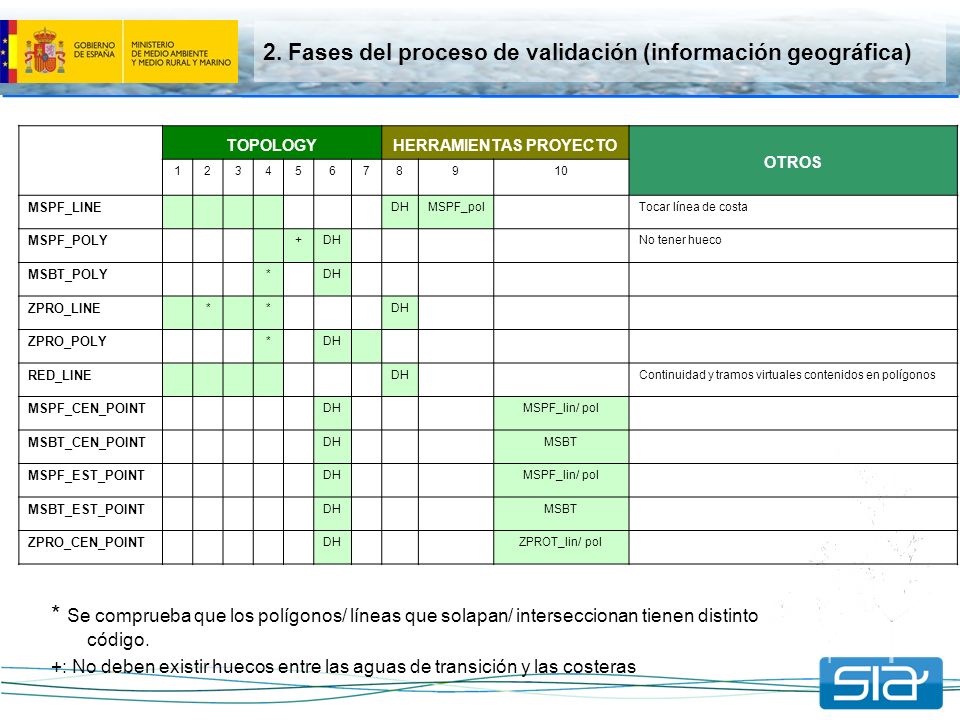

6 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 2. Fases del proceso de validación (información geográfica) TOPOLOGYHERRAMIENTAS PROYECTO OTROS 12345678910 MSPF_LINE DHMSPF_polTocar línea de costa MSPF_POLY +DHNo tener hueco MSBT_POLY *DH ZPRO_LINE * *DH ZPRO_POLY *DH RED_LINE DHContinuidad y tramos virtuales contenidos en polígonos MSPF_CEN_POINT DHMSPF_lin/ pol MSBT_CEN_POINT DHMSBT MSPF_EST_POINT DHMSPF_lin/ pol MSBT_EST_POINT DHMSBT ZPRO_CEN_POINT DH ZPROT_lin/ pol * Se comprueba que los polígonos/ líneas que solapan/ interseccionan tienen distinto código. +: No deben existir huecos entre las aguas de transición y las costeras

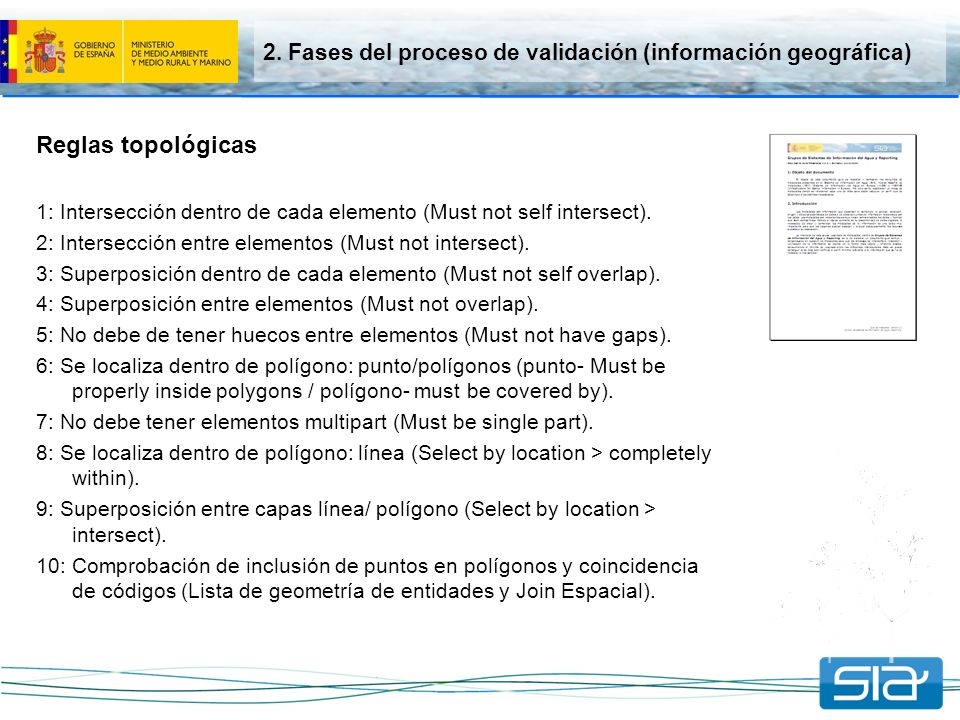

7 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 2. Fases del proceso de validación (información geográfica) Reglas topológicas 1: Intersección dentro de cada elemento (Must not self intersect). 2: Intersección entre elementos (Must not intersect). 3: Superposición dentro de cada elemento (Must not self overlap). 4: Superposición entre elementos (Must not overlap). 5: No debe de tener huecos entre elementos (Must not have gaps). 6: Se localiza dentro de polígono: punto/polígonos (punto- Must be properly inside polygons / polígono- must be covered by). 7: No debe tener elementos multipart (Must be single part). 8: Se localiza dentro de polígono: línea (Select by location > completely within). 9: Superposición entre capas línea/ polígono (Select by location > intersect). 10: Comprobación de inclusión de puntos en polígonos y coincidencia de códigos (Lista de geometría de entidades y Join Espacial).

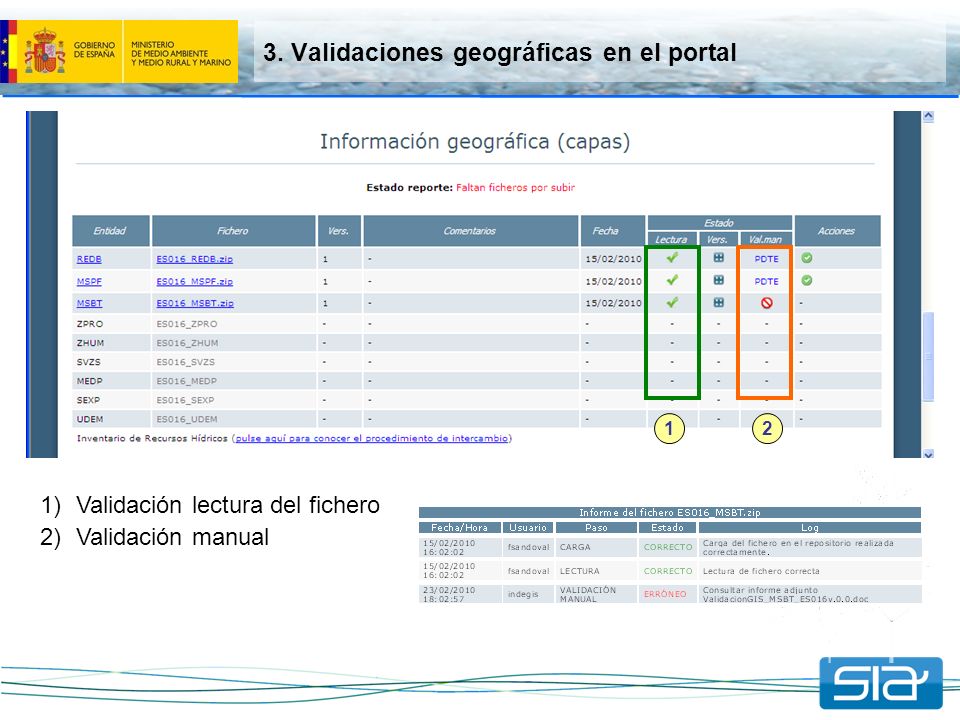

8 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 3. Validaciones geográficas en el portal 1 2 1)Validación lectura del fichero 2)Validación manual

9 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 3. Validaciones geográficas en el portal 1.Tabla resumen de la validación 2. Capa de errores - OCID: Identificador de la capa de elemento OOID. - OOID: Indica que elemento está incumpliendo la regla. - DCID: Identificador de la capa del elemento DOID. - DOID: indica con respecto a qué elemento se está incumpliendo la regla. - RuleType: identificador de la regla incumplida. - Exception: Si se ha marcado como excepción.

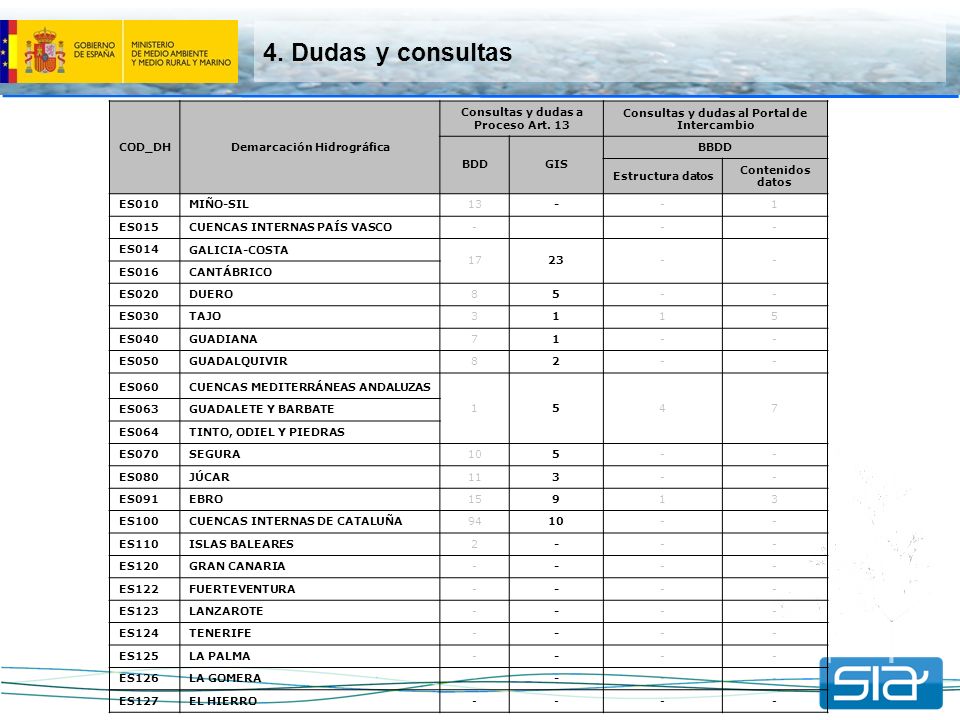

10 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 4. Dudas y consultas COD_DHDemarcación Hidrográfica Consultas y dudas a Proceso Art. 13 Consultas y dudas al Portal de Intercambio BDDGIS BBDD Estructura datos Contenidos datos ES010MIÑO-SIL 13--1 ES015CUENCAS INTERNAS PAÍS VASCO --- ES014GALICIA-COSTA 1723-- ES016CANTÁBRICO ES020DUERO 85-- ES030 TAJO 3115 ES040GUADIANA 71-- ES050GUADALQUIVIR 82-- ES060CUENCAS MEDITERRÁNEAS ANDALUZAS 1547 ES063GUADALETE Y BARBATE ES064TINTO, ODIEL Y PIEDRAS ES070SEGURA 105-- ES080JÚCAR 113-- ES091EBRO 15913 ES100CUENCAS INTERNAS DE CATALUÑA 9410-- ES110ISLAS BALEARES 2--- ES120GRAN CANARIA ---- ES122FUERTEVENTURA ---- ES123LANZAROTE ---- ES124TENERIFE ---- ES125LA PALMA ---- ES126LA GOMERA ---- ES127EL HIERRO----

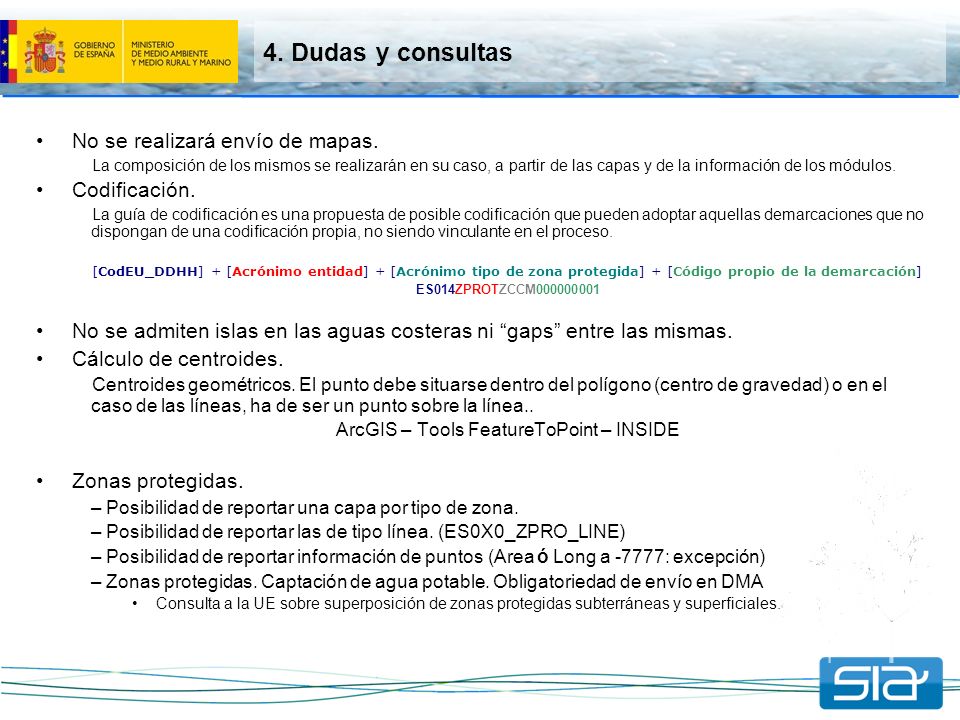

11 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 4. Dudas y consultas No se realizará envío de mapas. La composición de los mismos se realizarán en su caso, a partir de las capas y de la información de los módulos. Codificación. La guía de codificación es una propuesta de posible codificación que pueden adoptar aquellas demarcaciones que no dispongan de una codificación propia, no siendo vinculante en el proceso. [CodEU_DDHH] + [Acrónimo entidad] + [Acrónimo tipo de zona protegida] + [Código propio de la demarcación] ES014ZPROTZCCM000000001 No se admiten islas en las aguas costeras ni “gaps” entre las mismas. Cálculo de centroides. Centroides geométricos. El punto debe situarse dentro del polígono (centro de gravedad) o en el caso de las líneas, ha de ser un punto sobre la línea.. ArcGIS – Tools FeatureToPoint – INSIDE Zonas protegidas. – Posibilidad de reportar una capa por tipo de zona. – Posibilidad de reportar las de tipo línea. (ES0X0_ZPRO_LINE) – Posibilidad de reportar información de puntos (Area ó Long a -7777: excepción) – Zonas protegidas. Captación de agua potable. Obligatoriedad de envío en DMA Consulta a la UE sobre superposición de zonas protegidas subterráneas y superficiales.

12 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 4. Dudas y consultas NombreCOD Segmento virtual de la red (embalses)V Segmento virtual de la red en aguas costerasC Segmento real de la red subterráneaN Segmento virtual de la red en lagoL Segmento virtual de la red de ríos para la conexión de tributariosR Segmento virtual de la red en aguas de transiciónT Segmento real de la red de aguas superficiales (río real o sección de canal)Y

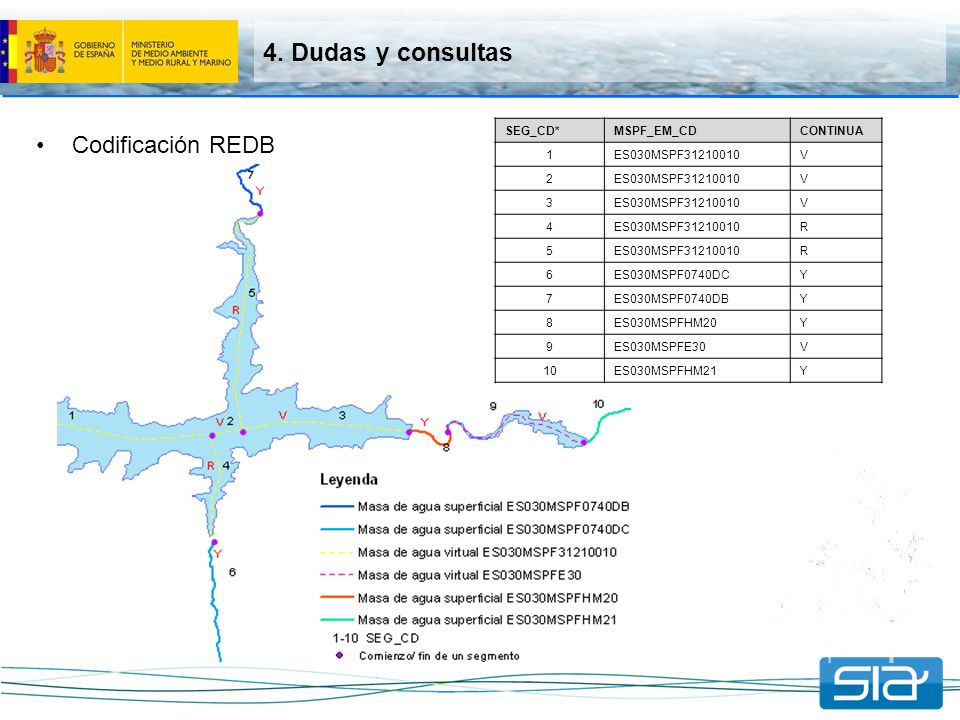

13 Reunión de los Grupos de Trabajo del S. I. A. 17 de Junio de 2.009 4. Dudas y consultas Codificación REDB SEG_CD*MSPF_EM_CDCONTINUA 1ES030MSPF31210010V 2 V 3 V 4 R 5 R 6ES030MSPF0740DCY 7ES030MSPF0740DBY 8ES030MSPFHM20Y 9ES030MSPFE30V 10ES030MSPFHM21Y

14 Gracias por su atención
