1 UNIVERSIDAD MEXIQUENSE DEL BICENTENARIO
UNIDAD DE ESTUDIOS SUPERIORES ACAMBAY INGENIERÍA MECÁNICA PÉRDIDAS POR FRICCIÓN EN TUBERÍAS Y ACCESORIOS ERICK NAVARRETE SÁMANO

2

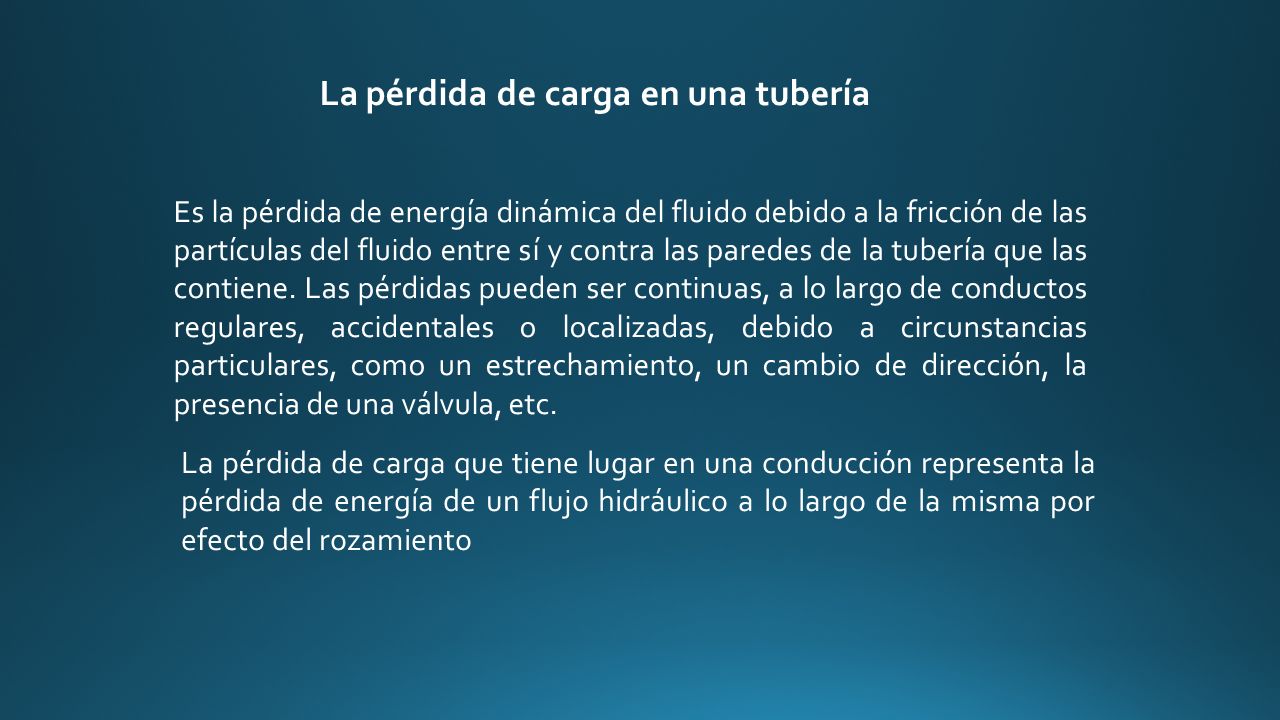

3 La pérdida de carga en una tubería
Es la pérdida de energía dinámica del fluido debido a la fricción de las partículas del fluido entre sí y contra las paredes de la tubería que las contiene. Las pérdidas pueden ser continuas, a lo largo de conductos regulares, accidentales o localizadas, debido a circunstancias particulares, como un estrechamiento, un cambio de dirección, la presencia de una válvula, etc. La pérdida de carga que tiene lugar en una conducción representa la pérdida de energía de un flujo hidráulico a lo largo de la misma por efecto del rozamiento

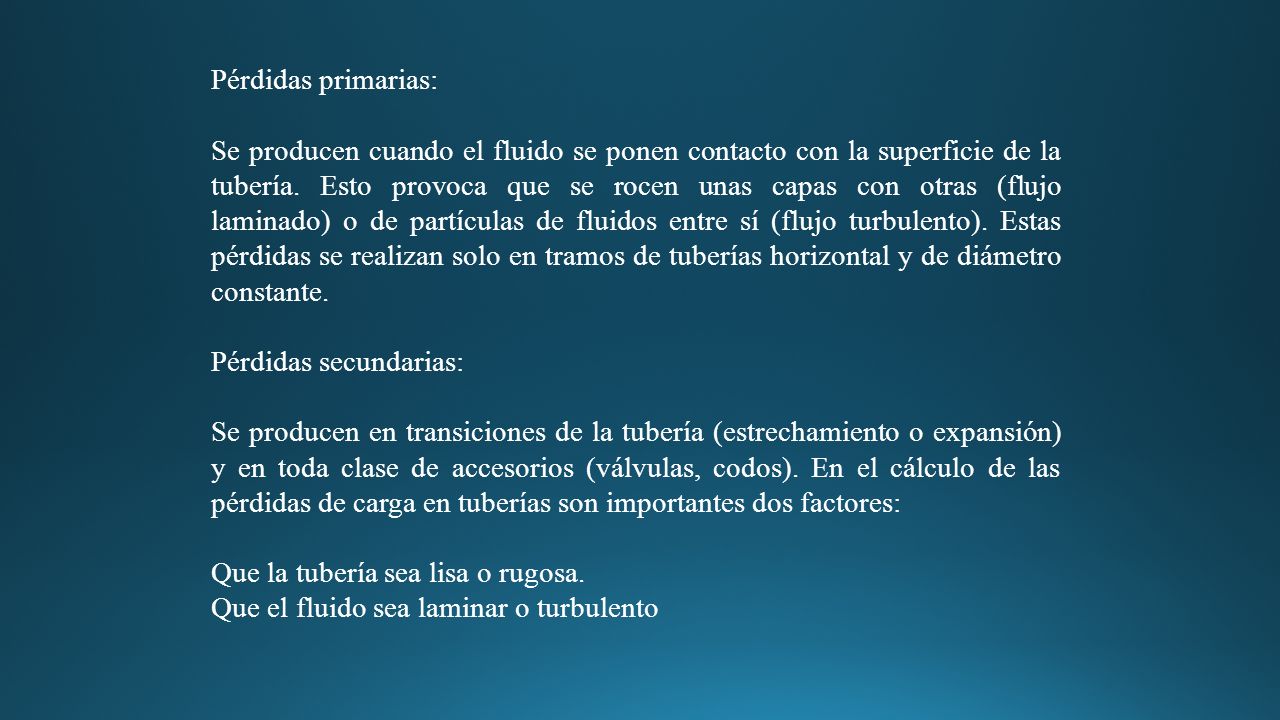

4 Pérdidas primarias: Se producen cuando el fluido se ponen contacto con la superficie de la tubería. Esto provoca que se rocen unas capas con otras (flujo laminado) o de partículas de fluidos entre sí (flujo turbulento). Estas pérdidas se realizan solo en tramos de tuberías horizontal y de diámetro constante. Pérdidas secundarias: Se producen en transiciones de la tubería (estrechamiento o expansión) y en toda clase de accesorios (válvulas, codos). En el cálculo de las pérdidas de carga en tuberías son importantes dos factores: Que la tubería sea lisa o rugosa. Que el fluido sea laminar o turbulento

5 ¿Que accesorios influyen en las perdidas por fricción?

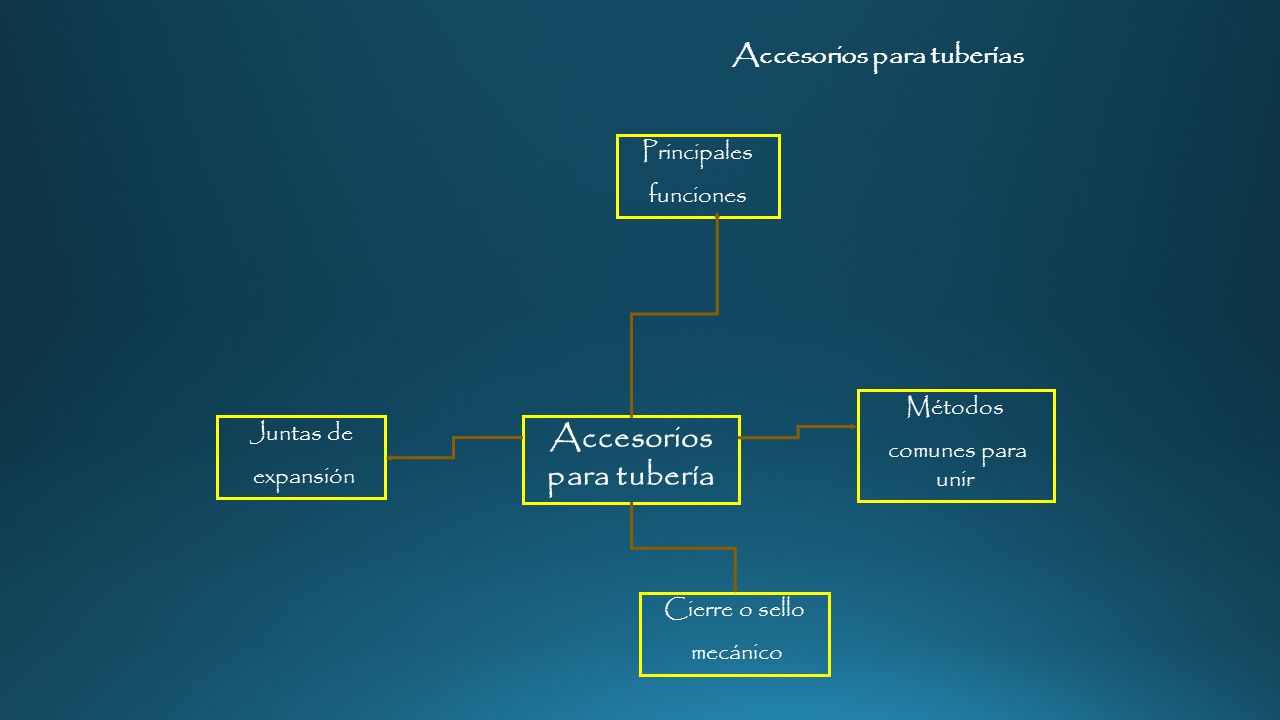

6 Accesorios para tubería
Accesorios para tuberías Principales funciones Métodos comunes para unir Juntas de expansión Accesorios para tubería Cierre o sello mecánico BWG

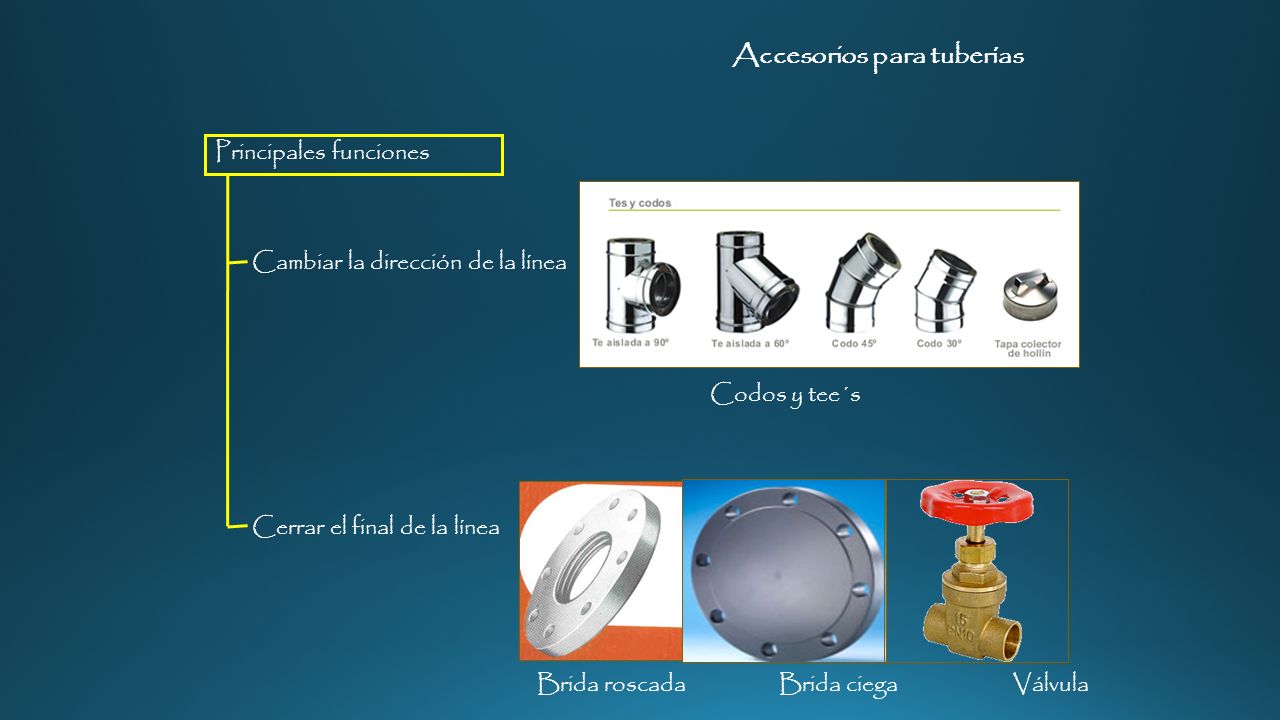

7 Accesorios para tuberías
Principales funciones Cambiar la dirección de la línea Codos y tee´s Cerrar el final de la línea Brida roscada Brida ciega Válvula BWG

8

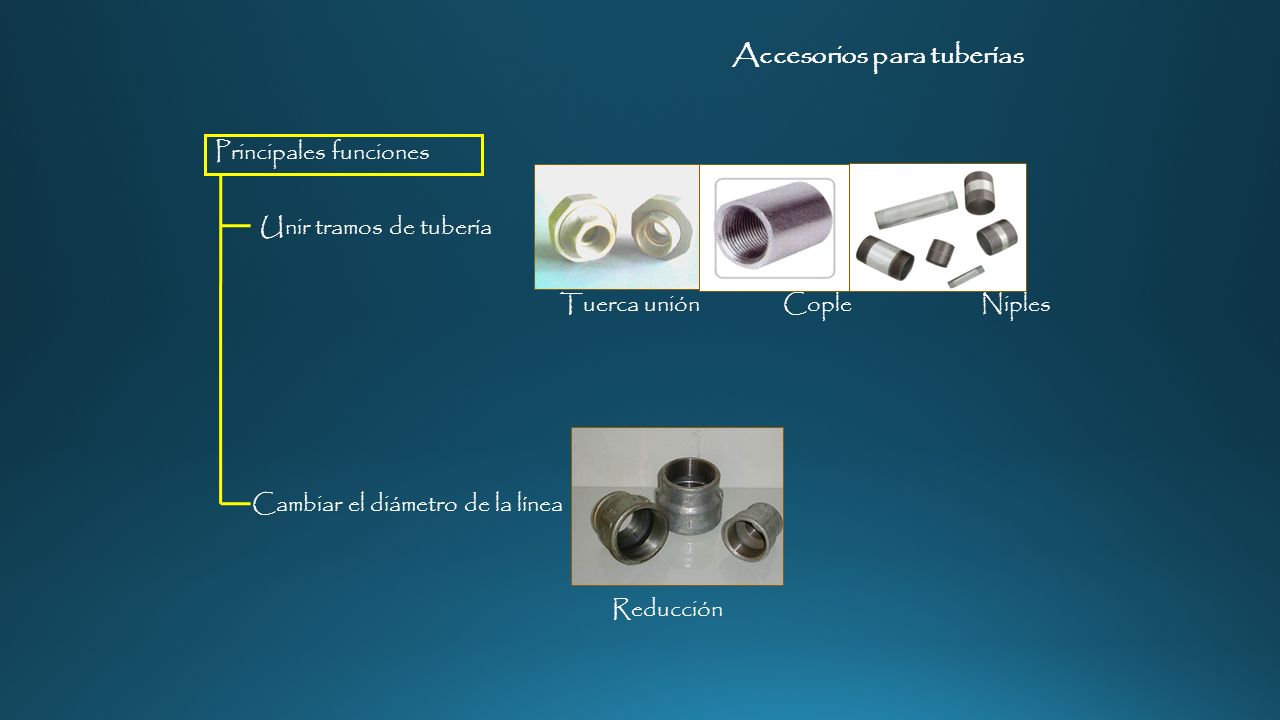

9 Accesorios para tuberías
Principales funciones Unir tramos de tubería Tuerca unión Cople Niples Cambiar el diámetro de la línea Reducción BWG

10 Accesorios para tuberías
depende Material de construcción Espesor de la pared Métodos comunes para unir tramos de tubería y accesorios Accesorios roscados Brida Tuberías de pared gruesa No son fuertes Normalizados hasta tuberías de 12 in Se emplean muy raramente para tuberías mayores de 3 in Soldadura Unir tubería de diámetros mayores de mmm Para cerrar una tubería Forma rápida de desarmar tuberías Conexiones permanentes Líneas de alta presión y temperatura Dificultad para realizar cambios

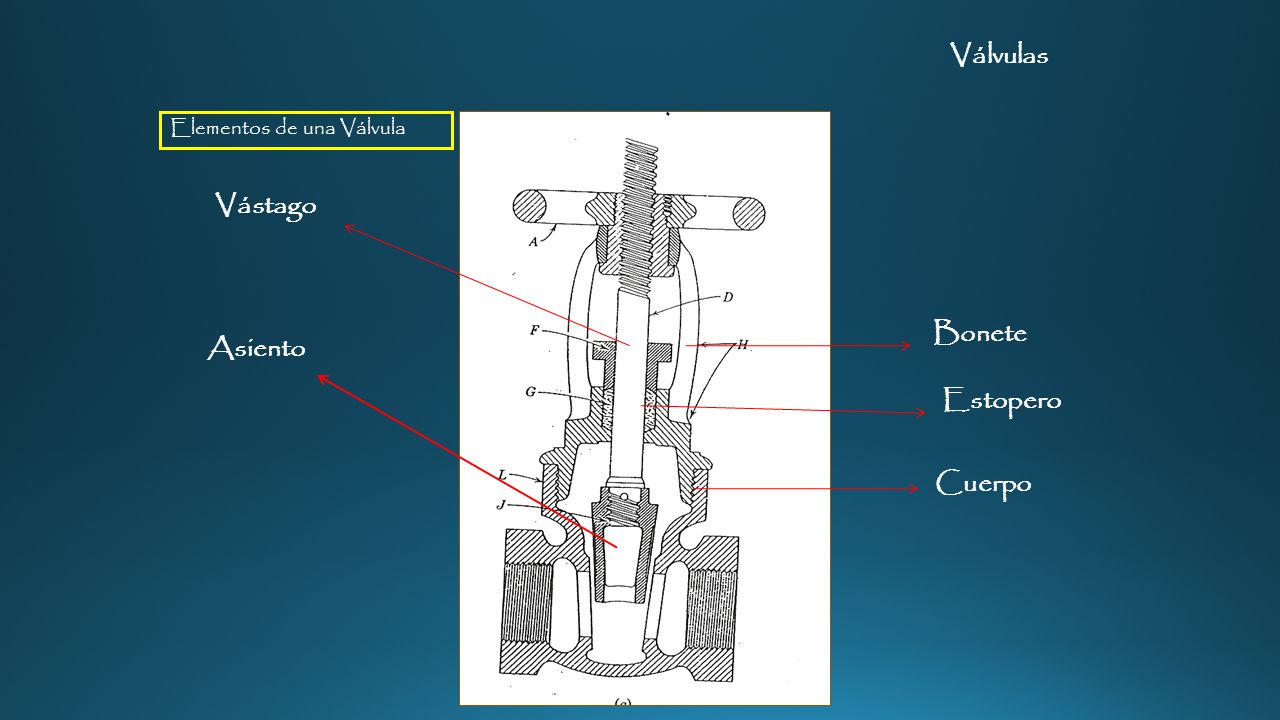

11 Válvulas Vástago Bonete Asiento Estopero Cuerpo
Elementos de una Válvula Vástago Bonete Asiento Estopero Cuerpo BWG

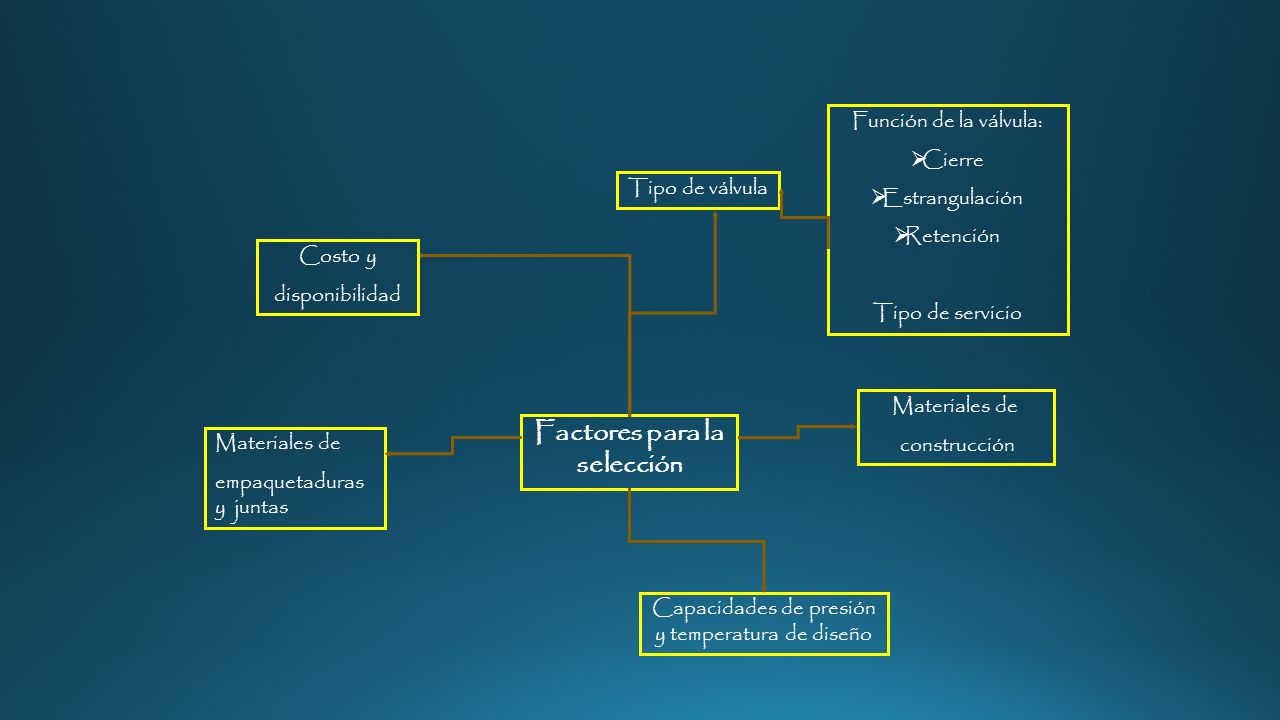

12 Factores para la selección
Función de la válvula: Cierre Estrangulación Retención Tipo de servicio Tipo de válvula Costo y disponibilidad Materiales de construcción Factores para la selección Materiales de empaquetaduras y juntas Capacidades de presión y temperatura de diseño BWG

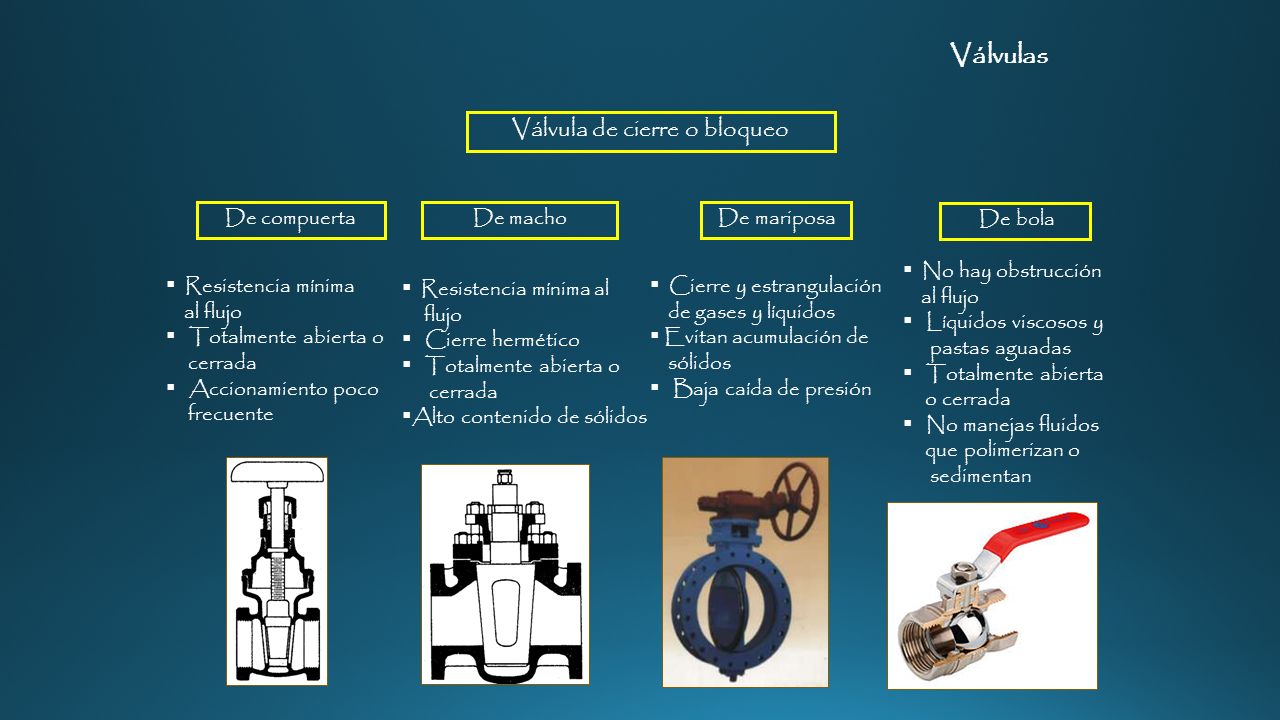

13 Válvula de cierre o bloqueo
Válvulas Válvula de cierre o bloqueo De compuerta De macho De mariposa De bola No hay obstrucción al flujo Líquidos viscosos y pastas aguadas Totalmente abierta o cerrada No manejas fluidos que polimerizan o sedimentan Resistencia mínima al flujo Totalmente abierta o cerrada Accionamiento poco frecuente Resistencia mínima al flujo Cierre hermético Totalmente abierta o cerrada Alto contenido de sólidos Cierre y estrangulación de gases y líquidos Evitan acumulación de sólidos Baja caída de presión

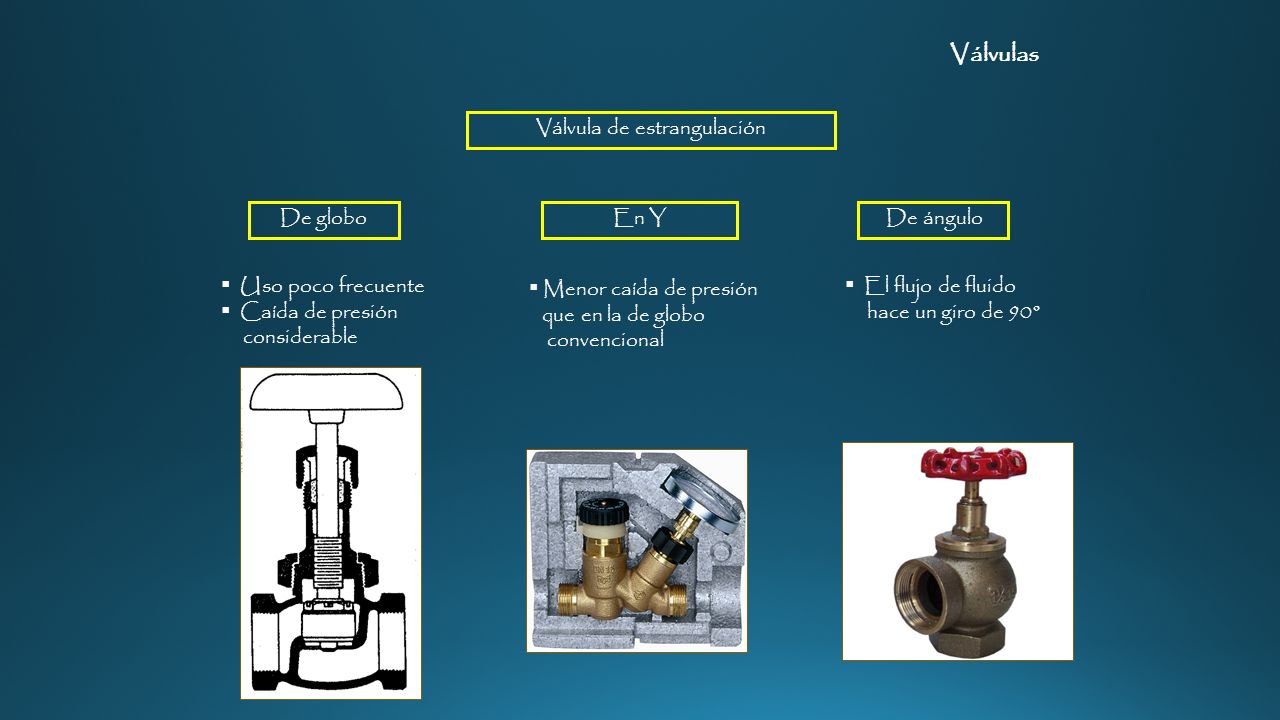

14 Válvula de estrangulación
Válvulas Válvula de estrangulación De globo En Y De ángulo Uso poco frecuente Caída de presión considerable Menor caída de presión que en la de globo convencional El flujo de fluido hace un giro de 90°

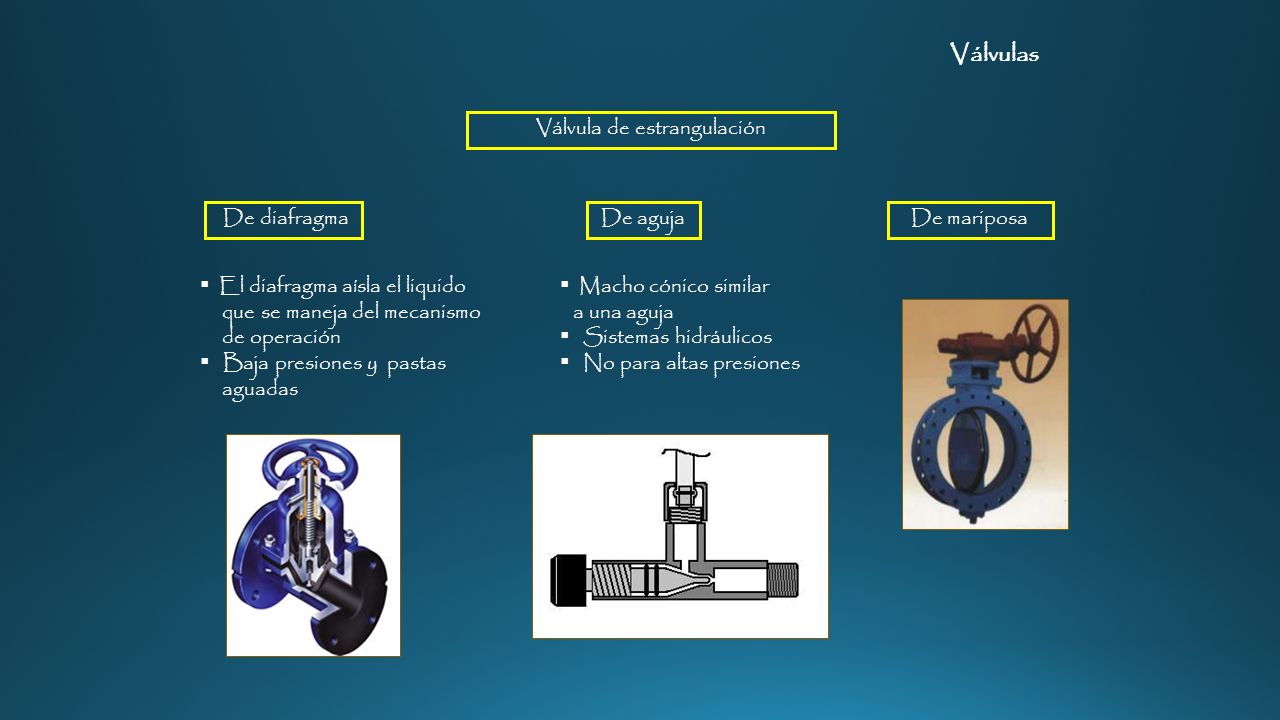

15 Válvula de estrangulación
Válvulas Válvula de estrangulación De diafragma De aguja De mariposa El diafragma aísla el liquido que se maneja del mecanismo de operación Baja presiones y pastas aguadas Macho cónico similar a una aguja Sistemas hidráulicos No para altas presiones

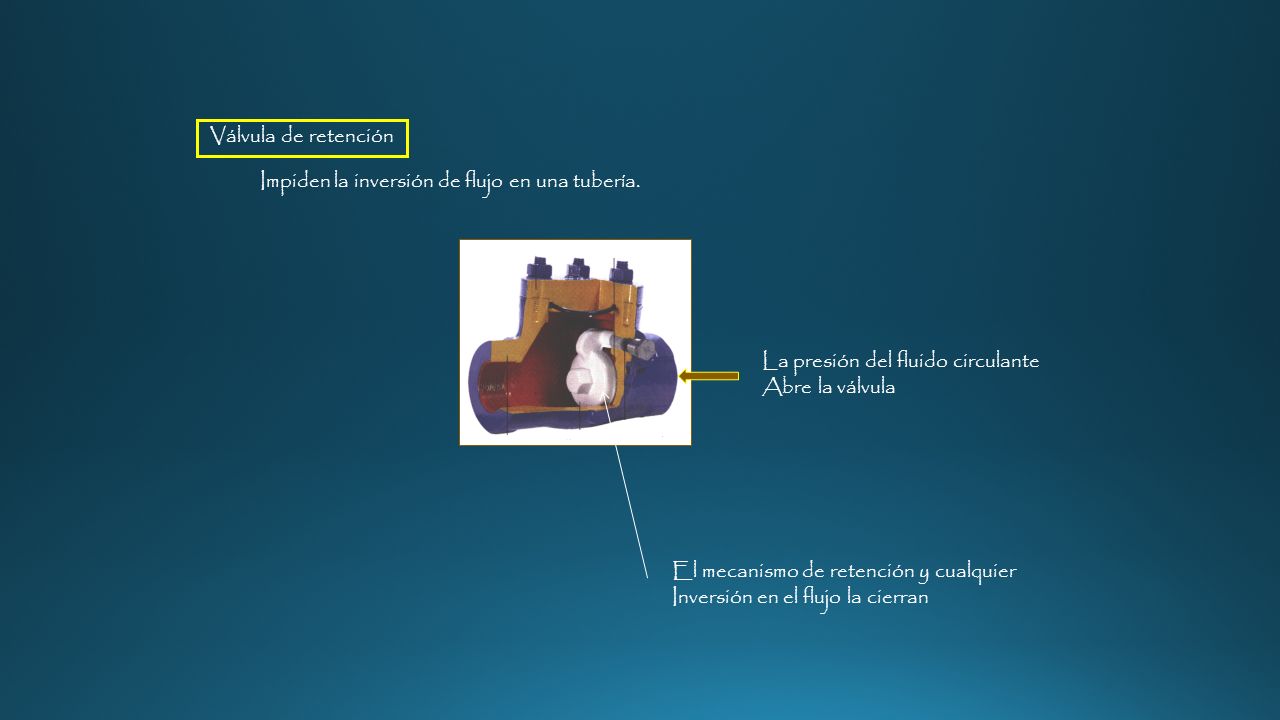

16 Válvula de retención Impiden la inversión de flujo en una tubería. La presión del fluido circulante Abre la válvula El mecanismo de retención y cualquier Inversión en el flujo la cierran

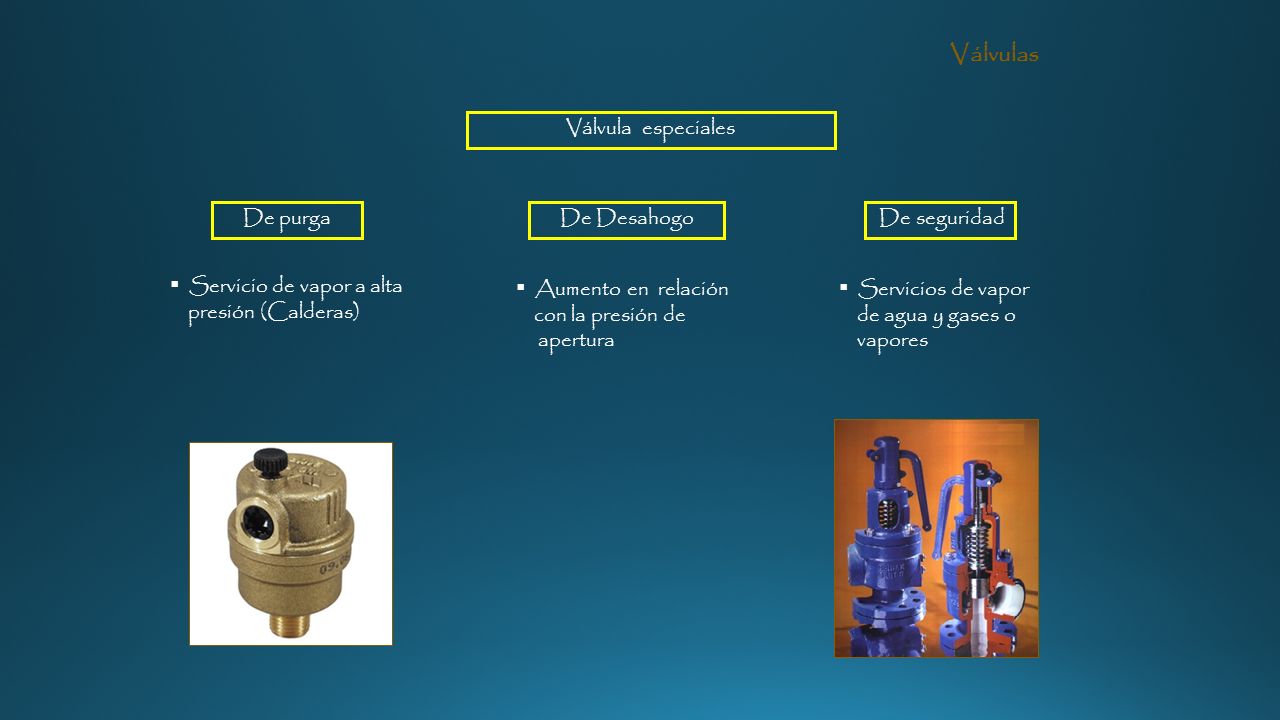

17 Válvulas Válvula especiales De purga De Desahogo De seguridad
Servicio de vapor a alta presión (Calderas) Aumento en relación con la presión de apertura Servicios de vapor de agua y gases o vapores

18 ¿Cómo calcular las pérdidas por fricción?

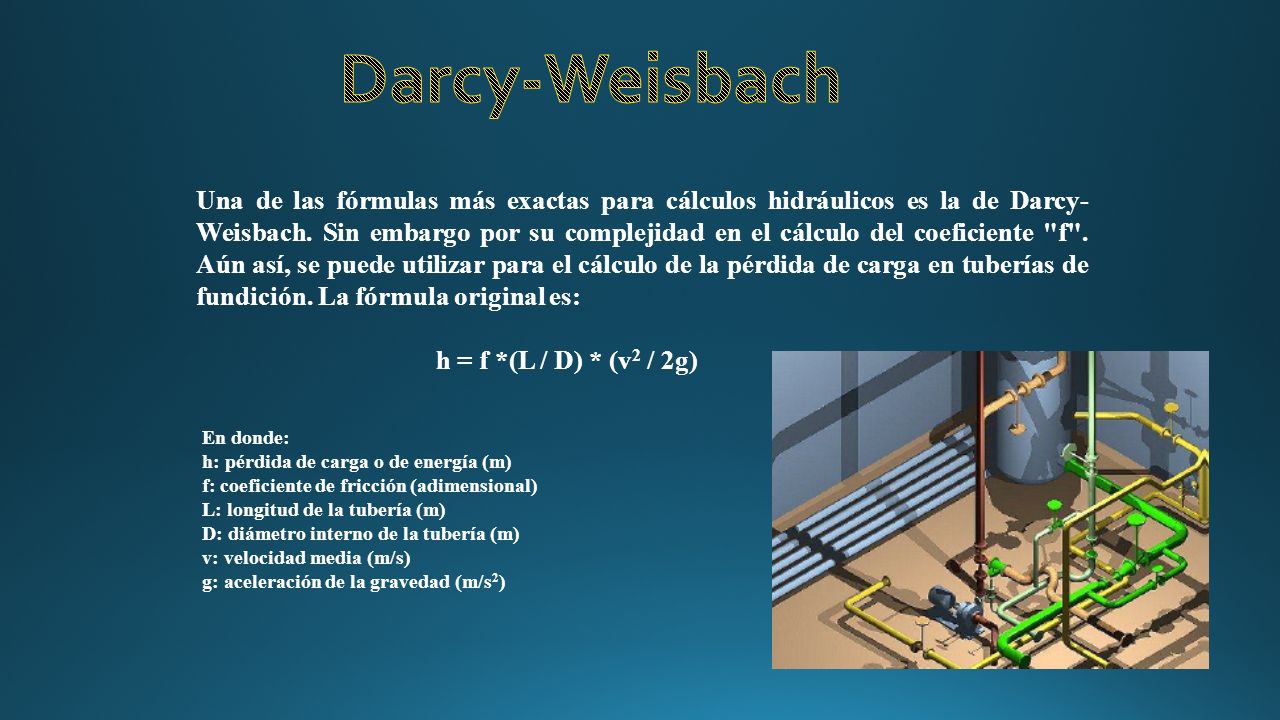

19 Darcy-Weisbach  Una de las fórmulas más exactas para cálculos hidráulicos es la de Darcy-Weisbach. Sin embargo por su complejidad en el cálculo del coeficiente "f". Aún así, se puede utilizar para el cálculo de la pérdida de carga en tuberías de fundición. La fórmula original es: h = f *(L / D) * (v2 / 2g) En donde: h: pérdida de carga o de energía (m) f: coeficiente de fricción (adimensional) L: longitud de la tubería (m) D: diámetro interno de la tubería (m) v: velocidad media (m/s) g: aceleración de la gravedad (m/s2)

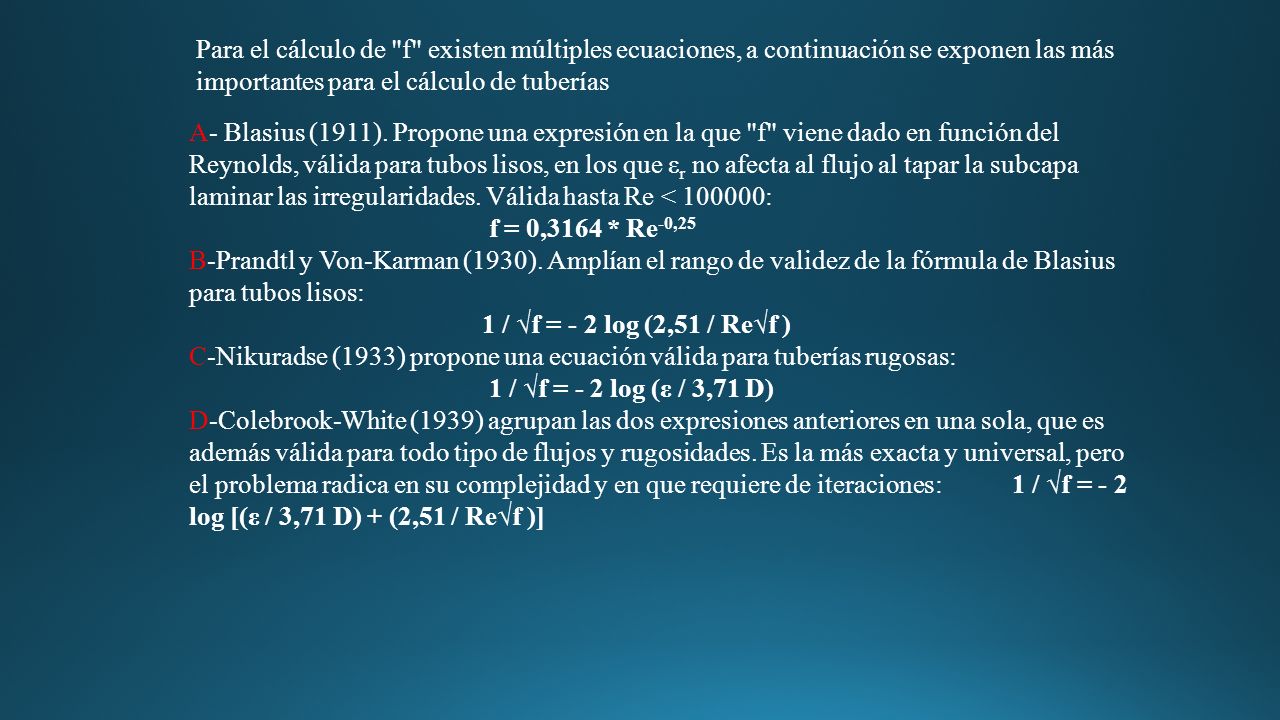

20 Para el cálculo de "f" existen múltiples ecuaciones, a continuación se exponen las más importantes para el cálculo de tuberías A- Blasius (1911). Propone una expresión en la que "f" viene dado en función del Reynolds, válida para tubos lisos, en los que εr no afecta al flujo al tapar la subcapa laminar las irregularidades. Válida hasta Re < : f = 0,3164 * Re-0,25 B-Prandtl y Von-Karman (1930). Amplían el rango de validez de la fórmula de Blasius para tubos lisos: 1 / √f = - 2 log (2,51 / Re√f ) C-Nikuradse (1933) propone una ecuación válida para tuberías rugosas: 1 / √f = - 2 log (ε / 3,71 D) D-Colebrook-White (1939) agrupan las dos expresiones anteriores en una sola, que es además válida para todo tipo de flujos y rugosidades. Es la más exacta y universal, pero el problema radica en su complejidad y en que requiere de iteraciones: / √f = - 2 log [(ε / 3,71 D) + (2,51 / Re√f )]

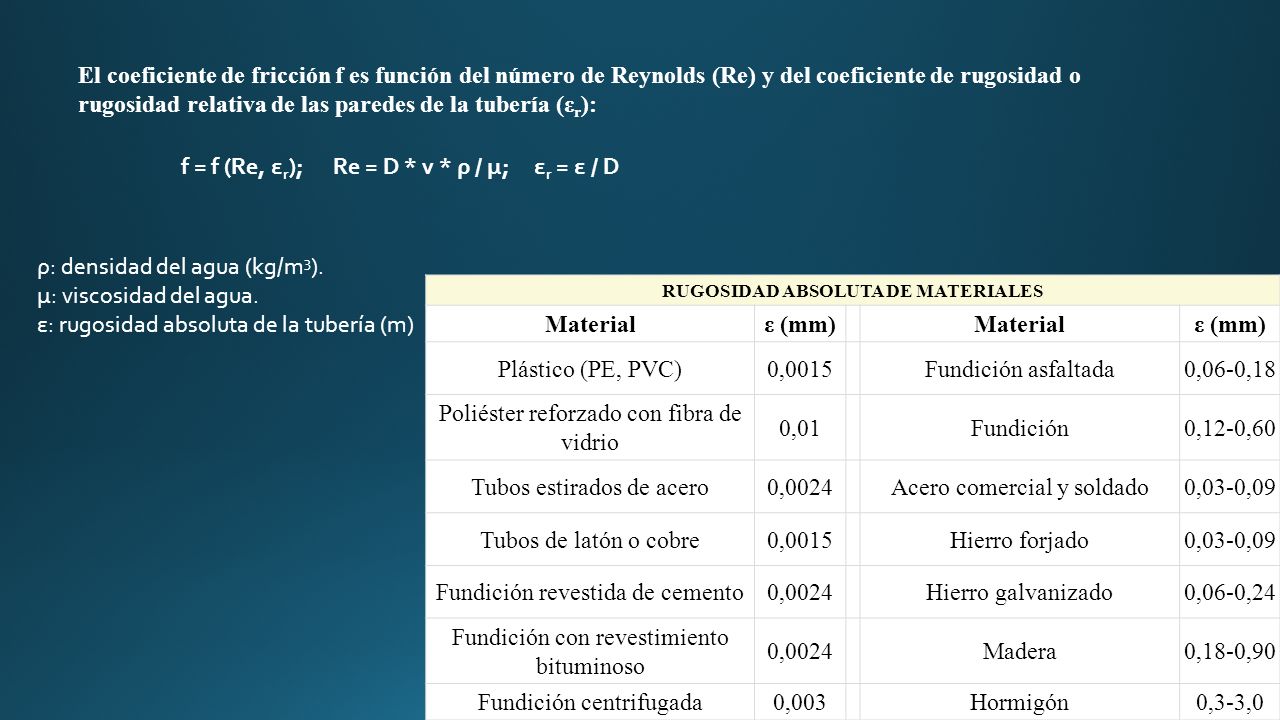

21 RUGOSIDAD ABSOLUTA DE MATERIALES
El coeficiente de fricción f es función del número de Reynolds (Re) y del coeficiente de rugosidad o rugosidad relativa de las paredes de la tubería (εr): f = f (Re, εr);      Re = D * v * ρ / μ;     εr = ε / D ρ: densidad del agua (kg/m3). μ: viscosidad del agua. ε: rugosidad absoluta de la tubería (m) RUGOSIDAD ABSOLUTA DE MATERIALES Material ε (mm) Plástico (PE, PVC) 0,0015 Fundición asfaltada 0,06-0,18 Poliéster reforzado con fibra de vidrio 0,01 Fundición 0,12-0,60 Tubos estirados de acero 0,0024 Acero comercial y soldado 0,03-0,09 Tubos de latón o cobre Hierro forjado Fundición revestida de cemento Hierro galvanizado 0,06-0,24 Fundición con revestimiento bituminoso Madera 0,18-0,90 Fundición centrifugada 0,003 Hormigón 0,3-3,0

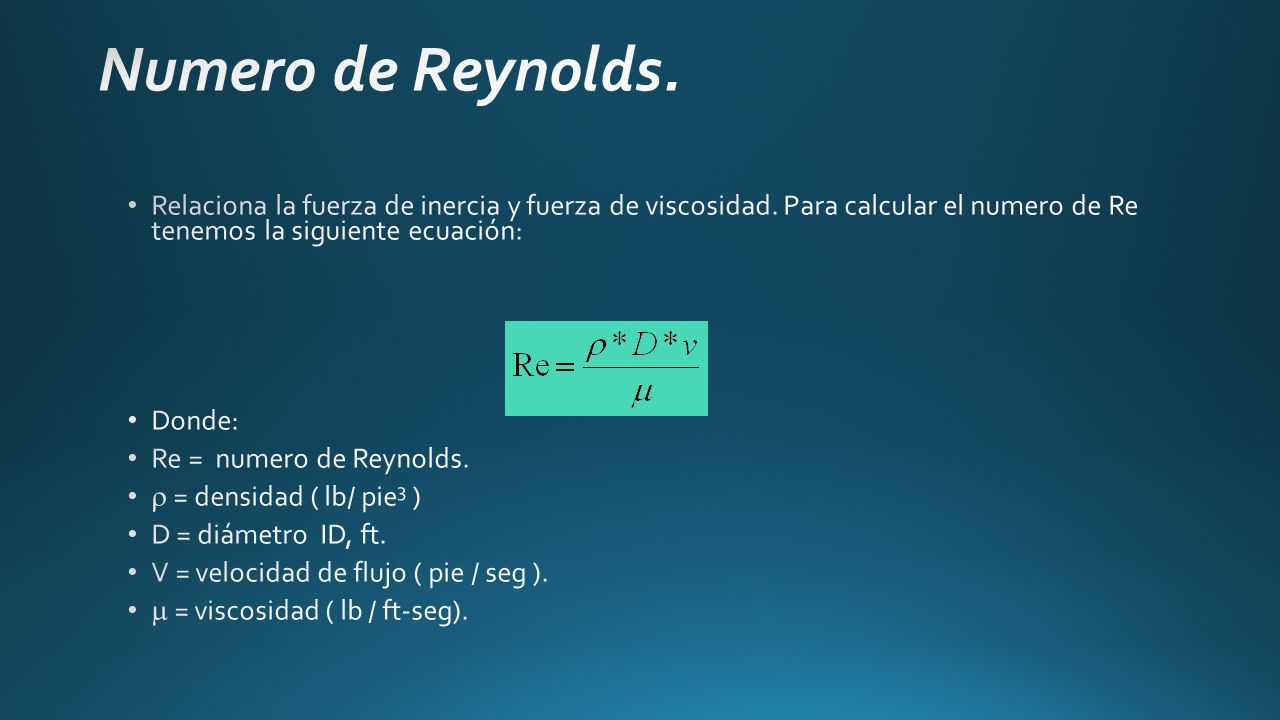

22 Numero de Reynolds. Relaciona la fuerza de inercia y fuerza de viscosidad. Para calcular el numero de Re tenemos la siguiente ecuación: Donde: Re = numero de Reynolds.  = densidad ( lb/ pie3 ) D = diámetro ID, ft. V = velocidad de flujo ( pie / seg ).  = viscosidad ( lb / ft-seg).

23

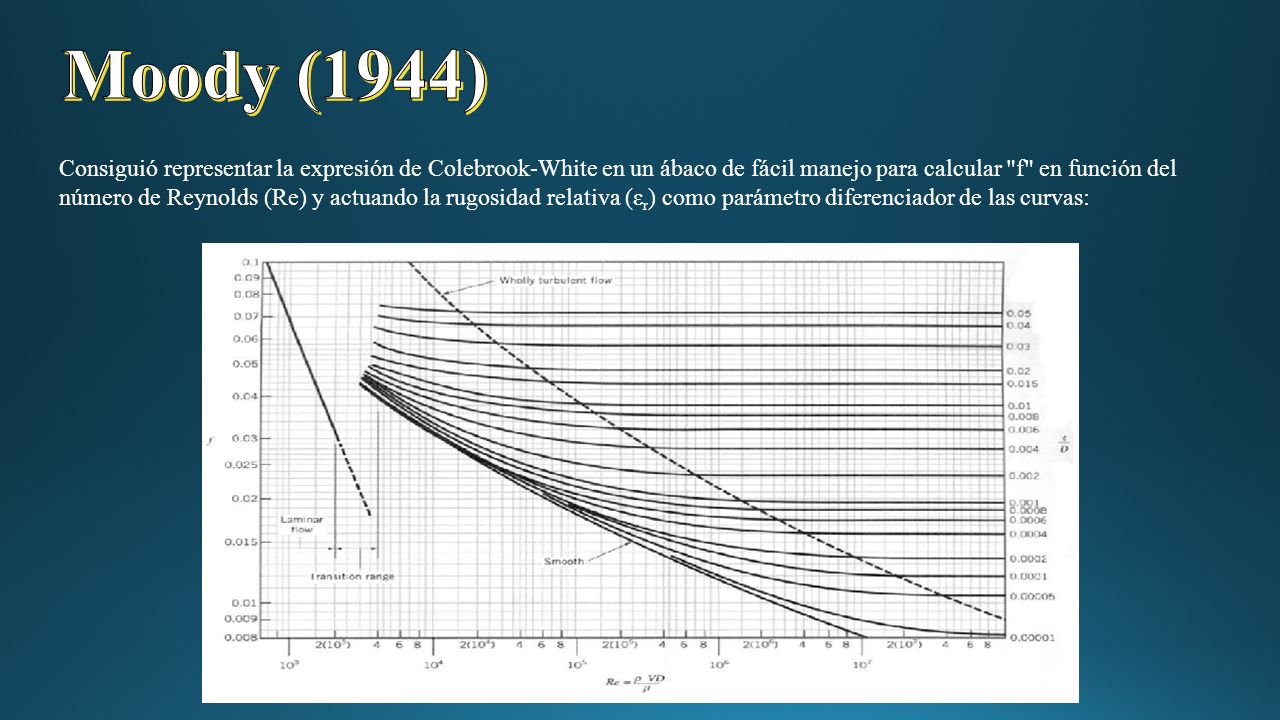

24 Moody (1944) Consiguió representar la expresión de Colebrook-White en un ábaco de fácil manejo para calcular "f" en función del número de Reynolds (Re) y actuando la rugosidad relativa (εr) como parámetro diferenciador de las curvas:

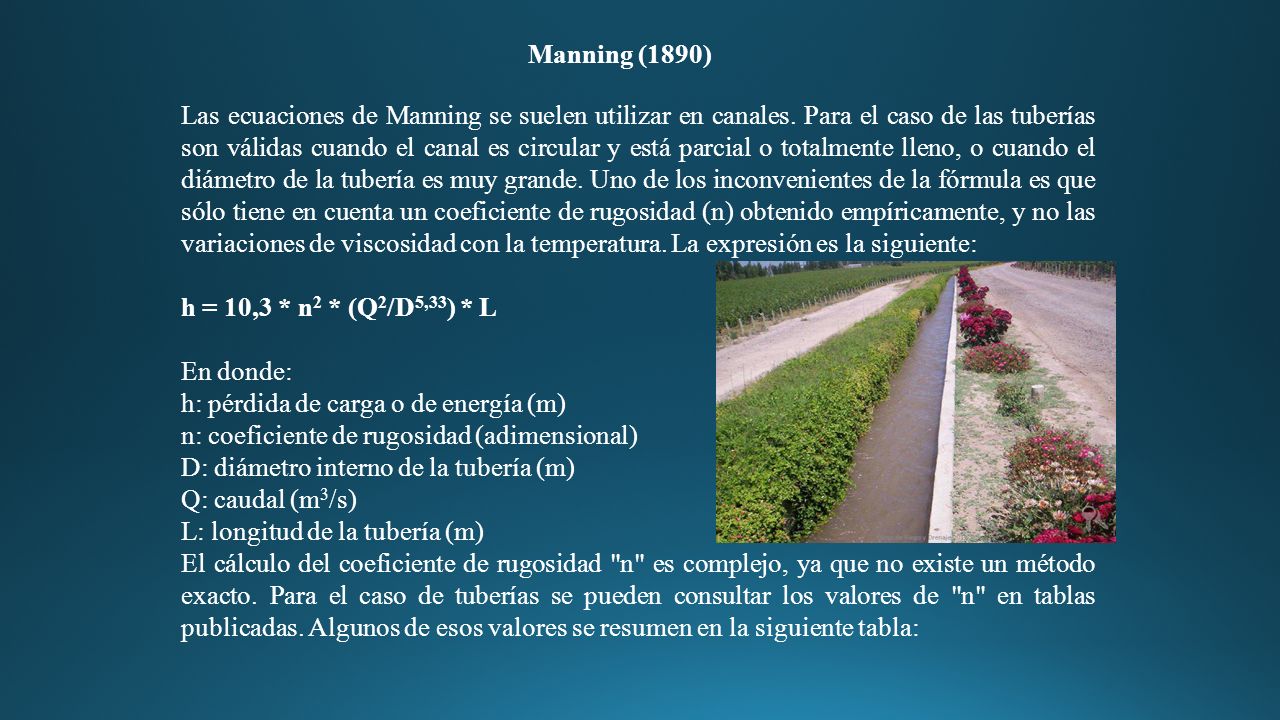

25 Manning (1890) Las ecuaciones de Manning se suelen utilizar en canales. Para el caso de las tuberías son válidas cuando el canal es circular y está parcial o totalmente lleno, o cuando el diámetro de la tubería es muy grande. Uno de los inconvenientes de la fórmula es que sólo tiene en cuenta un coeficiente de rugosidad (n) obtenido empíricamente, y no las variaciones de viscosidad con la temperatura. La expresión es la siguiente: h = 10,3 * n2 * (Q2/D5,33) * L En donde: h: pérdida de carga o de energía (m) n: coeficiente de rugosidad (adimensional) D: diámetro interno de la tubería (m) Q: caudal (m3/s) L: longitud de la tubería (m) El cálculo del coeficiente de rugosidad "n" es complejo, ya que no existe un método exacto. Para el caso de tuberías se pueden consultar los valores de "n" en tablas publicadas. Algunos de esos valores se resumen en la siguiente tabla:

26

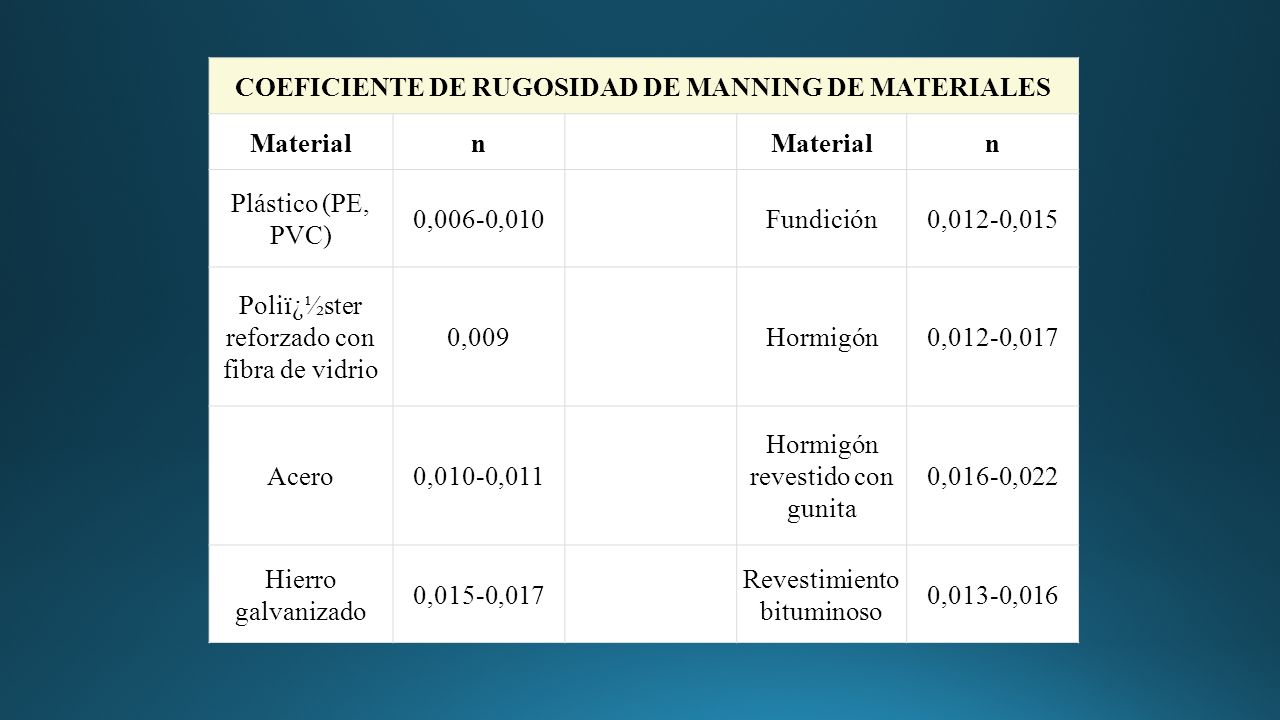

27 COEFICIENTE DE RUGOSIDAD DE MANNING DE MATERIALES
Plástico (PE, PVC) 0,006-0,010 Fundición 0,012-0,015 Poli�ster reforzado con fibra de vidrio 0,009 Hormigón 0,012-0,017 Acero 0,010-0,011 Hormigón revestido con gunita 0,016-0,022 Hierro galvanizado 0,015-0,017 Revestimiento bituminoso 0,013-0,016

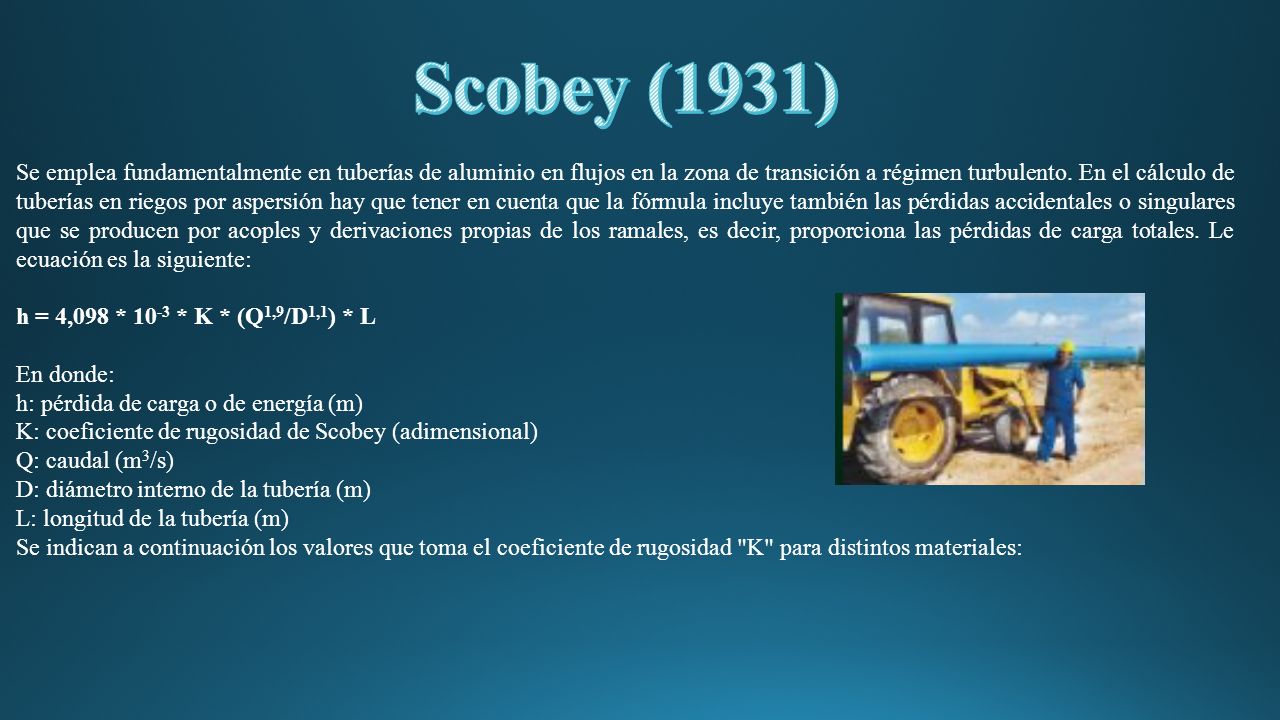

28 Scobey (1931) Se emplea fundamentalmente en tuberías de aluminio en flujos en la zona de transición a régimen turbulento. En el cálculo de tuberías en riegos por aspersión hay que tener en cuenta que la fórmula incluye también las pérdidas accidentales o singulares que se producen por acoples y derivaciones propias de los ramales, es decir, proporciona las pérdidas de carga totales. Le ecuación es la siguiente: h = 4,098 * 10-3 * K * (Q1,9/D1,1) * L En donde: h: pérdida de carga o de energía (m) K: coeficiente de rugosidad de Scobey (adimensional) Q: caudal (m3/s) D: diámetro interno de la tubería (m) L: longitud de la tubería (m) Se indican a continuación los valores que toma el coeficiente de rugosidad "K" para distintos materiales:

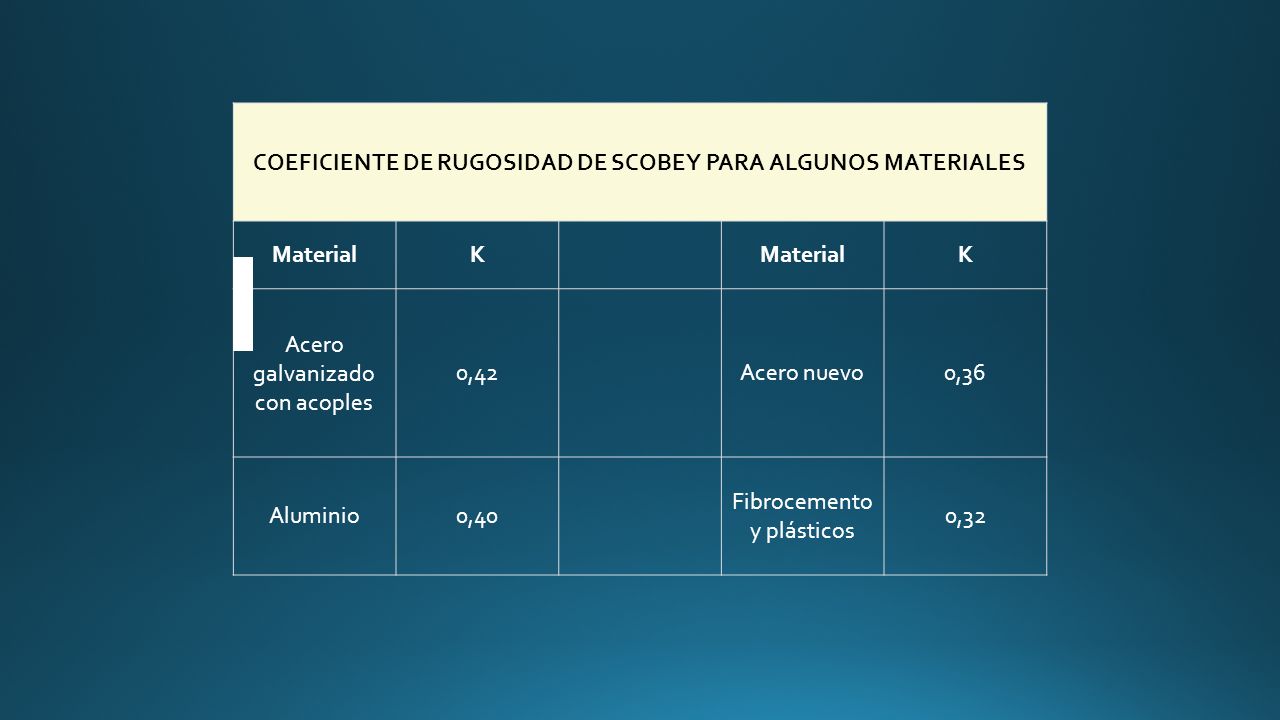

29 COEFICIENTE DE RUGOSIDAD DE SCOBEY PARA ALGUNOS MATERIALES
K Acero galvanizado con acoples 0,42 Acero nuevo 0,36 Aluminio 0,40 Fibrocemento y plásticos 0,32

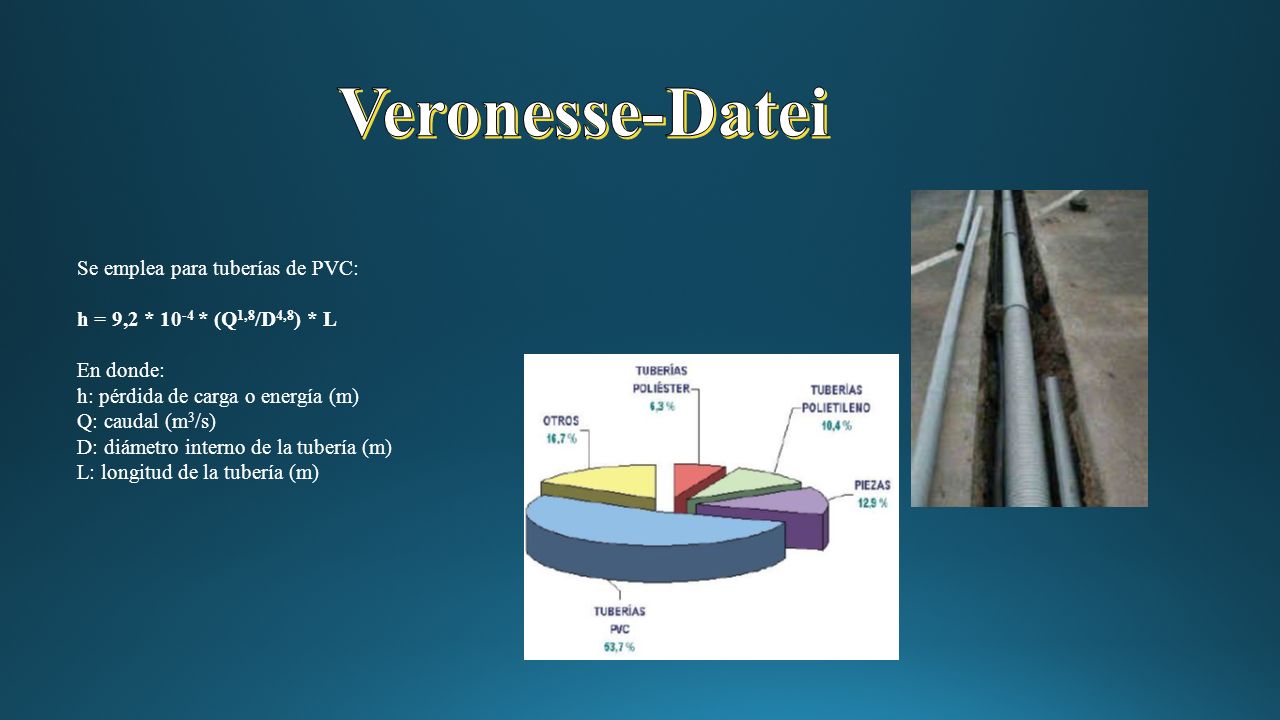

30 Veronesse-Datei Se emplea para tuberías de PVC:
h = 9,2 * 10-4 * (Q1,8/D4,8) * L En donde: h: pérdida de carga o energía (m) Q: caudal (m3/s) D: diámetro interno de la tubería (m) L: longitud de la tubería (m)

31 VALORES DEL COEFICIENTE K EN PÉRDIDAS SINGULARES
Accidente K L/D Válvula esférica (totalmente abierta) 10 350 Válvula en ángulo recto (totalmente abierta) 5 175 Válvula de seguridad (totalmente abierta) 2,5 - Válvula de retención (totalmente abierta) 2 135 Válvula de compuerta (totalmente abierta) 0,2 13 Válvula de compuerta (abierta 3/4) 1,15 35 Válvula de compuerta (abierta 1/2) 5,6 160 Válvula de compuerta (abierta 1/4) 24 900 Válvula de mariposa (totalmente abierta) 40 T por salida lateral 1,80 67 Codo a 90º de radio corto (con bridas) 0,90 32 Codo a 90º de radio normal (con bridas) 0,75 27 Codo a 90º de radio grande (con bridas) 0,60 20 Codo a 45º de radio corto (con bridas) 0,45 Codo a 45º de radio normal (con bridas) 0,40 Codo a 45º de radio grande (con bridas) 0,35

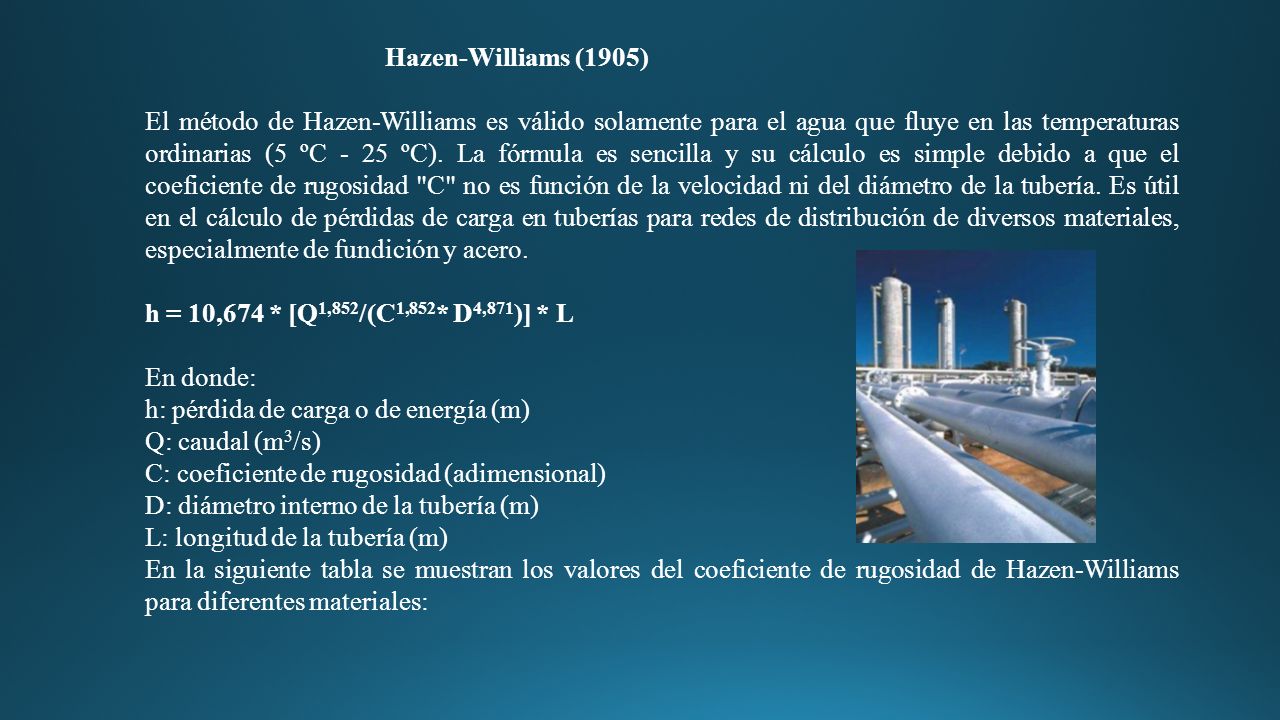

32 Hazen-Williams (1905) El método de Hazen-Williams es válido solamente para el agua que fluye en las temperaturas ordinarias (5 ºC - 25 ºC). La fórmula es sencilla y su cálculo es simple debido a que el coeficiente de rugosidad "C" no es función de la velocidad ni del diámetro de la tubería. Es útil en el cálculo de pérdidas de carga en tuberías para redes de distribución de diversos materiales, especialmente de fundición y acero. h = 10,674 * [Q1,852/(C1,852* D4,871)] * L En donde: h: pérdida de carga o de energía (m) Q: caudal (m3/s) C: coeficiente de rugosidad (adimensional) D: diámetro interno de la tubería (m) L: longitud de la tubería (m) En la siguiente tabla se muestran los valores del coeficiente de rugosidad de Hazen-Williams para diferentes materiales:

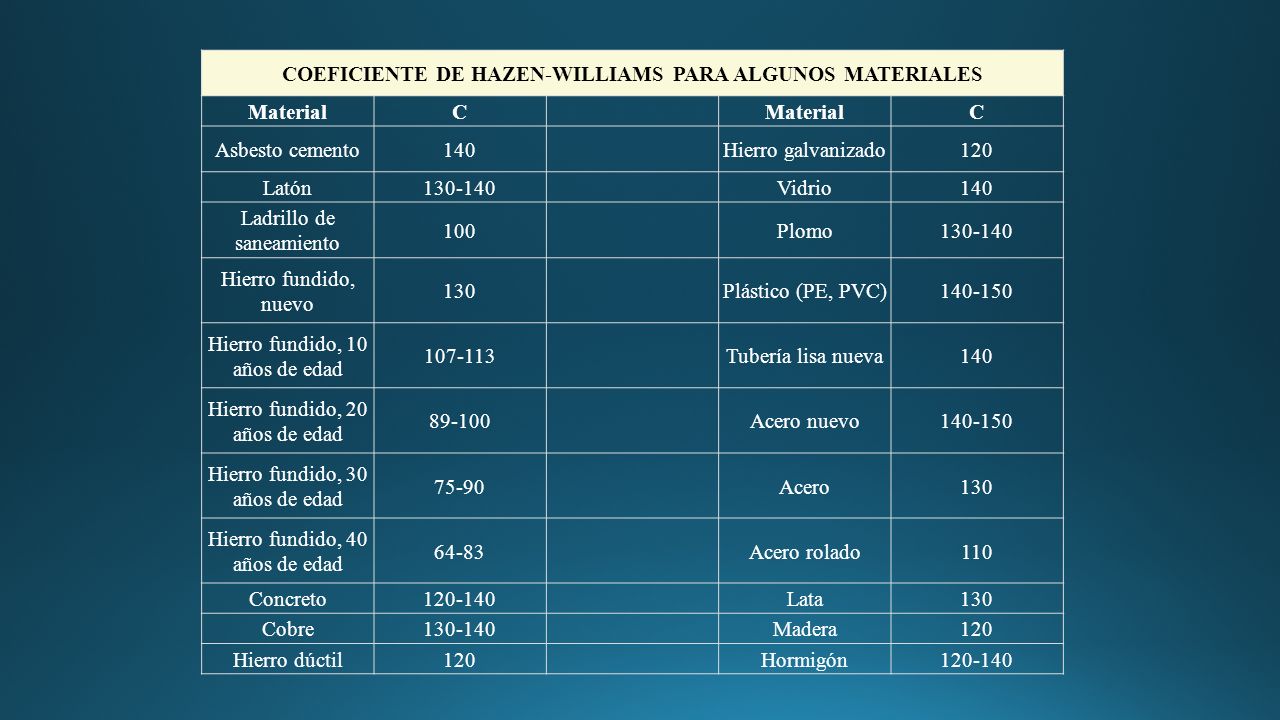

33 COEFICIENTE DE HAZEN-WILLIAMS PARA ALGUNOS MATERIALES
Asbesto cemento 140 Hierro galvanizado 120 Latón Vidrio Ladrillo de saneamiento 100 Plomo Hierro fundido, nuevo 130 Plástico (PE, PVC) Hierro fundido, 10 años de edad Tubería lisa nueva Hierro fundido, 20 años de edad 89-100 Acero nuevo Hierro fundido, 30 años de edad 75-90 Acero Hierro fundido, 40 años de edad 64-83 Acero rolado 110 Concreto Lata Cobre Madera Hierro dúctil Hormigón

34

35

36 Importancia y aplicaciones para la carrera de ingeniería mecánica

37

38

39

40

41

42
