1 YOVANA ACENETH BURBANO
DISEÑO YOVANA ACENETH BURBANO ESTHER LUCIA QUIÑONES

2 SISTEMA DE INFORMACIÓN
PLANEACIÓN ANÁLISIS DISEÑO IMPLEMENTACIÓN MANTENIMIENTO DISEÑO FÍSICO DISEÑO LÓGICO

3 diseño El Diseño de sistemas es el arte de definir la arquitectura de hardware y software, componentes, módulos y datos de un sistema de cómputo para satisfacer ciertos requerimientos. FÍSICO LÓGICO

4 Diseño FÍSICO Traduce el diseño lógico en componentes físicos. (programa, formas, apariencia, atractivo).

5 Diseño físico Efectividad Precisión Facilidad Consistencia Simplicidad
Atractivo

6 estructura DE las FORMAS
LA CALIDAD DE LA ENTRADA DE UN SISTEMA DETERMINA LA CALIDAD DE LA SALIDA DEL SISTEMA. ES VITAL QUE LAS FORMA DE ENTRADA SEAN BIEN DISEÑADAS.

7 técnicas DE FORMAS 1. Flujo de Forma: se basa en la forma en que la cultura occidental lee una pagina. (izquierda a derecha y de arriba hacia abajo). Permite minimizar el tiempo y esfuerzo gastado en el llenado de la forma.

8 Reporte de Incidente Tipo de Incidente Fecha Tiempo
Ubicación Oficial Investigador Nombre de la primera persona involucrada Dirección Teléfono Daños Nombre del testigo Dirección Teléfono Comentarios Describa lo que sucedió Acción tomada Sugerencias

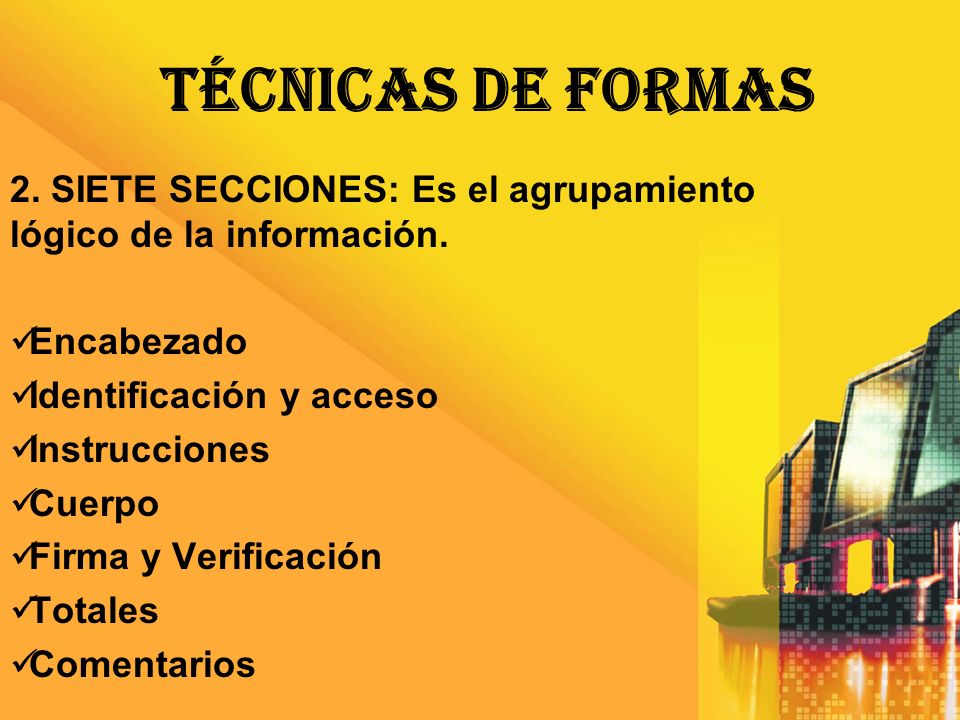

9 TÉCNICAS DE FORMAS 2. SIETE SECCIONES: Es el agrupamiento lógico de la información. Encabezado Identificación y acceso Instrucciones Cuerpo Firma y Verificación Totales Comentarios

10 Instrucciones Encabezado Identificación y acceso Cuerpo
Firma y verificación Totales Comentarios

11 TÉCNICAS DE FORMAS 3. TÍTULOS: Le dicen a la persona que llena la forma lo que debe poner en una línea, espacio o cuadro en blanco. Titulas encima de la linea Títulos debajo de la linea Cuadros

12 Titulo debajo de la Línea
Nombre ______________ Apellido _________ Titulo _________________ Teléfono _________ ______________________ _________________ Nombre Apellido Titulo Teléfono Titulo de Línea Titulo debajo de la Línea Nombre Apellido Titulo en Cuadro Titulo Teléfono

13 Nombre _________ Apellido ______________
Marque el método de viaje: Avión Tren Bus Automóvil de la compañía Automóvil particular Laboratorio de Departamento de Mantenimiento Almacén fotografía impresión Verificación Vertical Verificación Vertical Descripción del Concepto Costo de Usuario Costo Expandido Cantidad Titulo de Tabla subtotal Impuesto de ventas Total

14 apariencia de pantalla

15

16

17 Diseño LOGICO Diseño Lógico:
Describe el flujo de Información, las funciones, el procesamiento, la recuperación y la generación de datos.

18 DISEÑO LOGICO ES EL ALMACENAMIENTO DE LOS DATOS COMO TAL ES CONSIDERADO POR ALGUNOS COMO LA PARTE MEDULAR DE LOS SISTEMAS DE INFORMACION.

19 LOS OBJETIVOS GENERALES PARA EL DISEÑO DE LA ORGANIZACION DE ALMACENAMIENTO DE DATOS SON LOS SIGUIENTES: INTEGRIDAD DE LOS DATOS DISPONIBILIDAD DE LOS DATOS ALMACENAMIENTO EFICIENTE ACTUALIZACION RECUPERACION DE INFORMACION PARA UN PROPOSITO

20 CONCEPTO DE DATOS EL MUNDO REAL EN SI MISMO SERA MENCIONADO COMO LA REALIDAD. POR EJEMPLO : DE LAS PERSONAS, LUGARES, EVENTOS.
