Rol de la RM en la evaluación de la patología del plexo braquial

Presentación del tema: "Rol de la RM en la evaluación de la patología del plexo braquial"— Transcripción de la presentación:

1 Rol de la RM en la evaluación de la patología del plexo braquial
En los prox 15 minutos me referire al est del plexo en RM. Dr Rafael Barouse Especialista en Diagnoctico por Imagenes Dpto. Patologia Musculoesqueletica

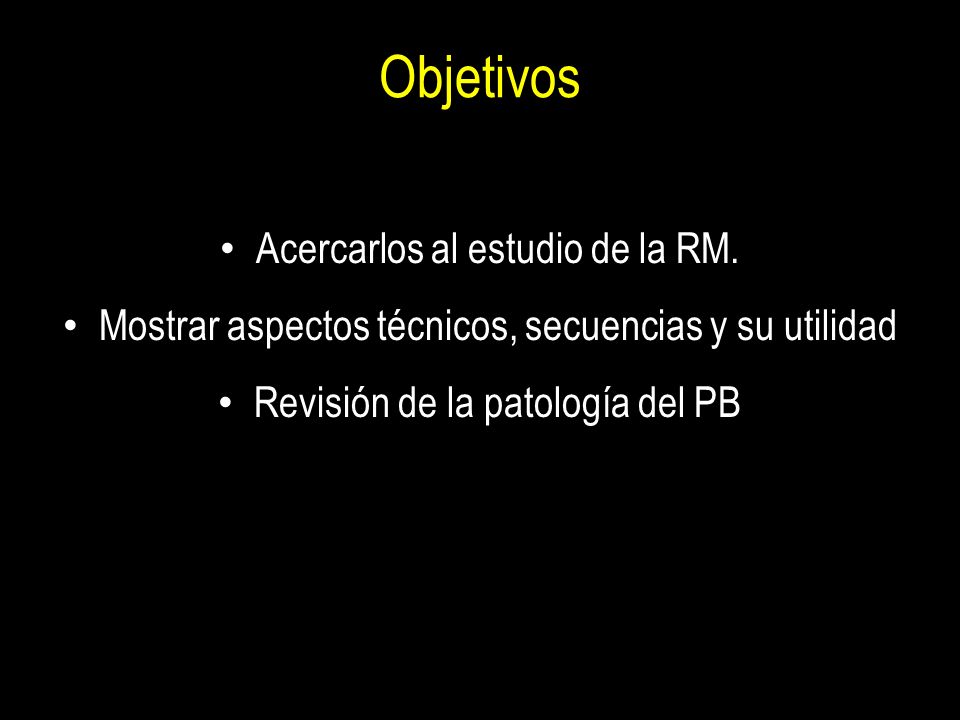

2 Objetivos Acercarlos al estudio de la RM.
Mostrar aspectos técnicos, secuencias y su utilidad Revisión de la patología del PB

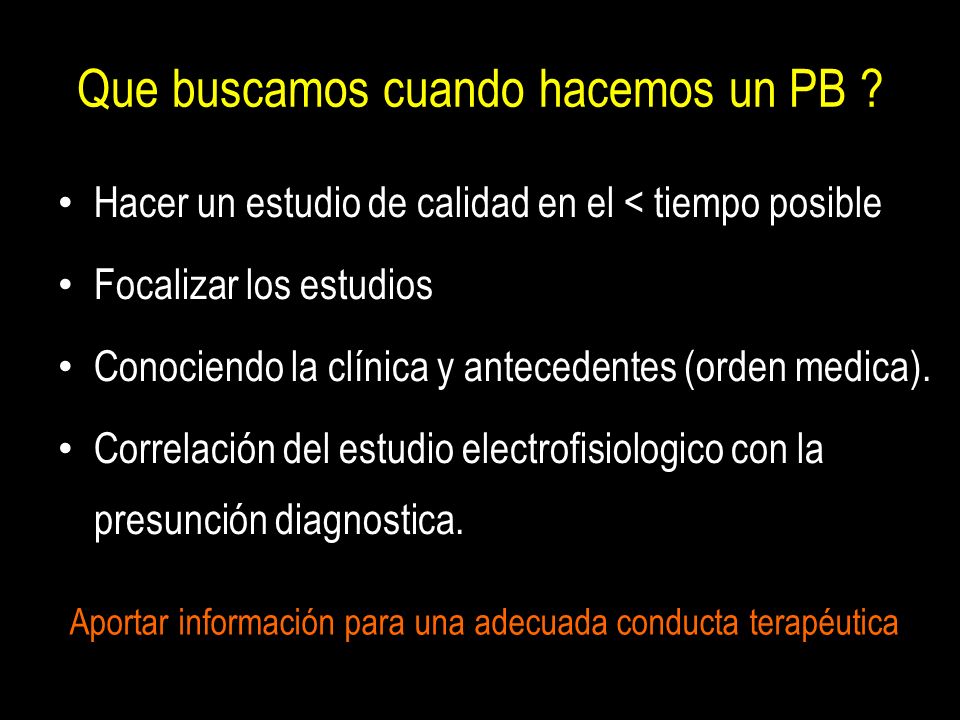

3 Que buscamos cuando hacemos un PB ?
Hacer un estudio de calidad en el < tiempo posible Focalizar los estudios Conociendo la clínica y antecedentes (orden medica). Correlación del estudio electrofisiologico con la presunción diagnostica. Aportar información para una adecuada conducta terapéutica

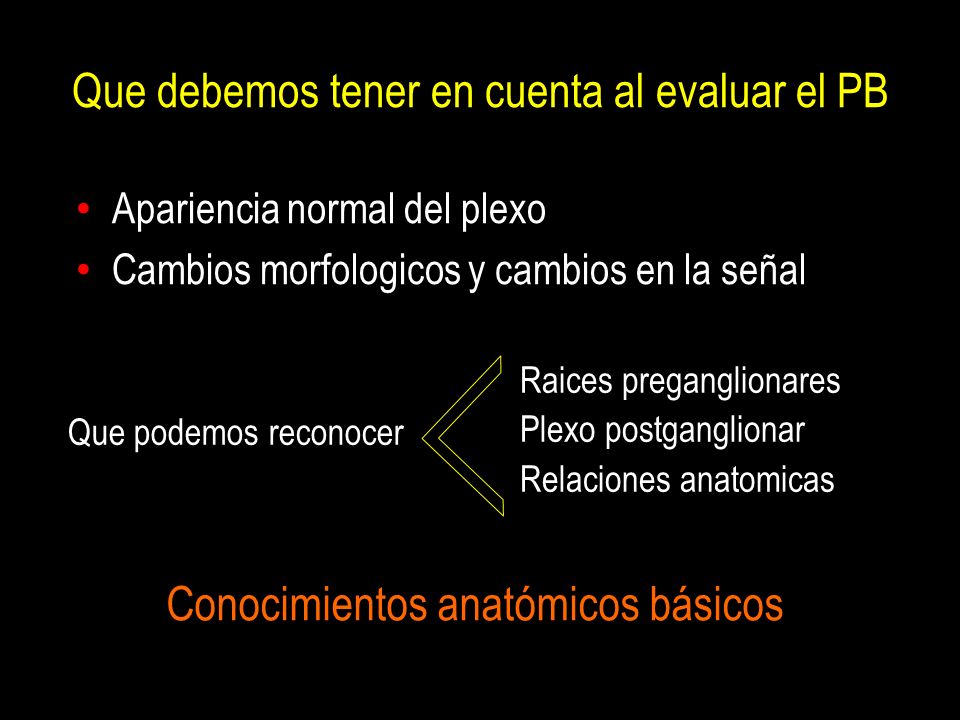

4 Que debemos tener en cuenta al evaluar el PB
Apariencia normal del plexo Cambios morfologicos y cambios en la señal Raices preganglionares Plexo postganglionar Relaciones anatomicas Que podemos reconocer Conocimientos anatómicos básicos

5 Anatomía normal TS TM TI
Formado por ramas ventrales de raíces C5, C6, C7, C8 y T1 Escalenos supraclavicular Axilar Distal al pectoral menor N supraescapular N musculocutaneo C5 Cordón lateral TS N mediano C6 Cordón medial TM Nervio cubital C7 N torácico largo C8 Nervio axilar TI Cordón posterior Nervio radial T1 Divisiones anteriores. Inervación de flexores Divisiones posteriores. Inervación de extensores

6 Anatomía normal P Prefijados C4 P Postfijados T2
Escaleno anterior M escalenos Coracoides 1 costilla C4 C5 P Prefijados C4 P Postfijados T2 53 % variaciones anatómicas Escaleno medio C5 C6 C6 C7 TS C7 TM C8 TI T1 Plexo prefijado- postfijado. Variantes anatomicas Morfologia plexual triangular!!! Cordon post AS T1 VS Cordon lateral Cordon medial Troncos Raices Ramas terminales Cordones Divisiones

7 Reproducir la anatomía del plexo y sus relaciones
Morfología plexual triangular

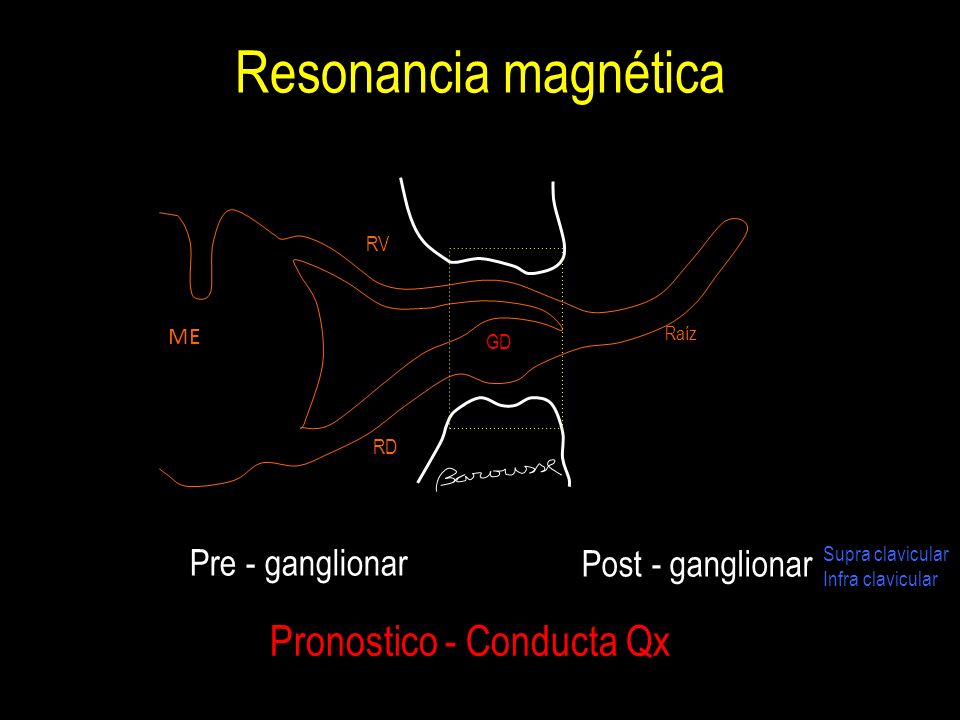

8 Pronostico - Conducta Qx
Resonancia magnética ME RV RD Raíz GD Pre - ganglionar Post - ganglionar Supra clavicular Infra clavicular Pronostico - Conducta Qx

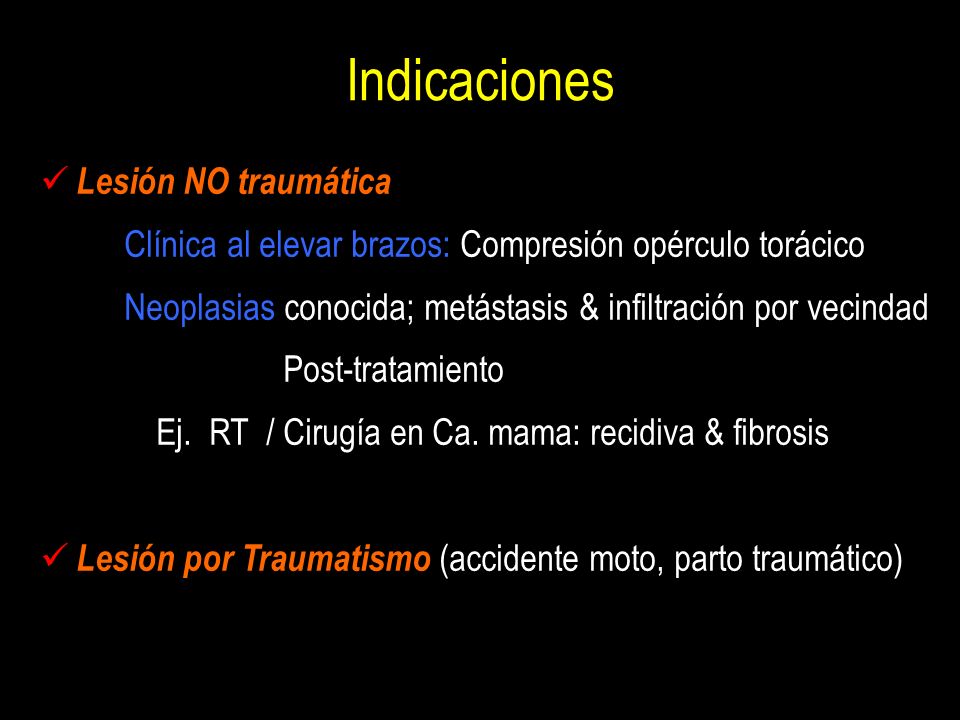

9 Indicaciones Lesión NO traumática
Clínica al elevar brazos: Compresión opérculo torácico Neoplasias conocida; metástasis & infiltración por vecindad Post-tratamiento Ej. RT / Cirugía en Ca. mama: recidiva & fibrosis Lesión por Traumatismo (accidente moto, parto traumático)

10 Tiempo de estudio 30 – 40 min por lado
Es un promedio pero a veces puede llevar mas tiempo

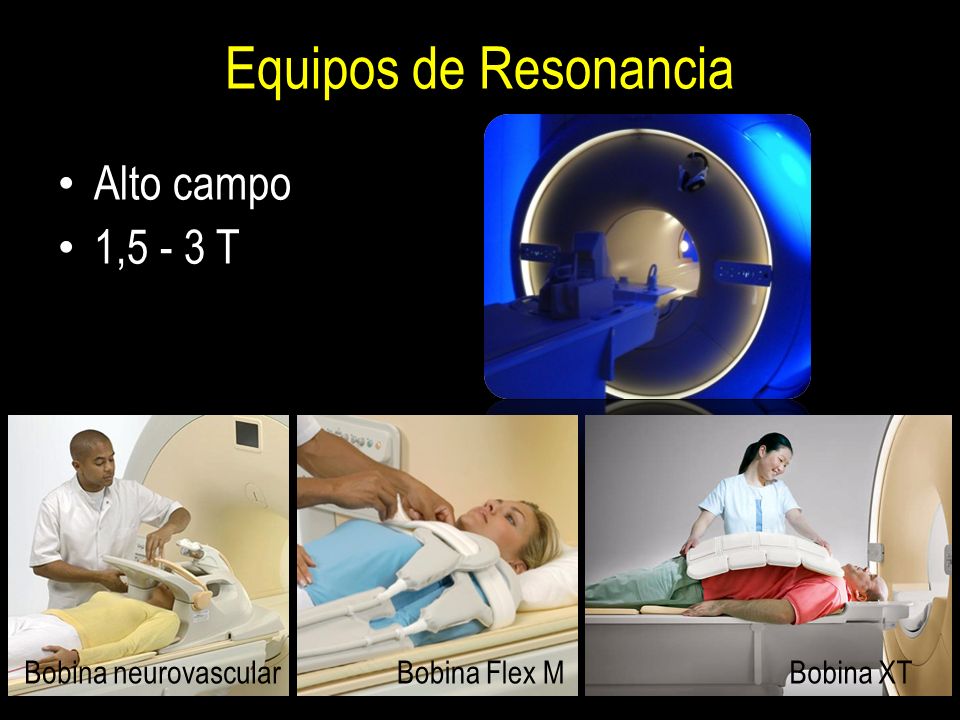

11 Equipos de Resonancia Alto campo 1,5 - 3 T Bobina neurovascular
Bobina Flex M Bobina XT

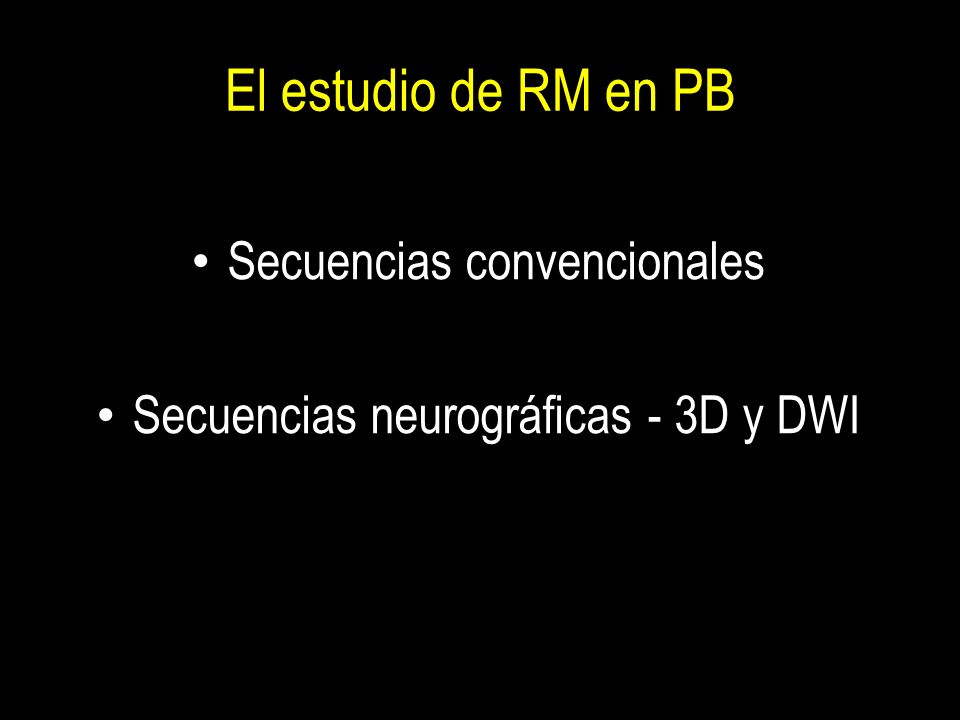

12 El estudio de RM en PB Secuencias convencionales
Secuencias neurográficas - 3D y DWI Es por esto que se las mal llama neurografia por RM, ya que la base de un buen estudio de neurografia o de plexo requiere de secuencias basicas sumado a otras que lo que realizan son reconstrucciones mas bonitas pero los crudos son fundamentales.

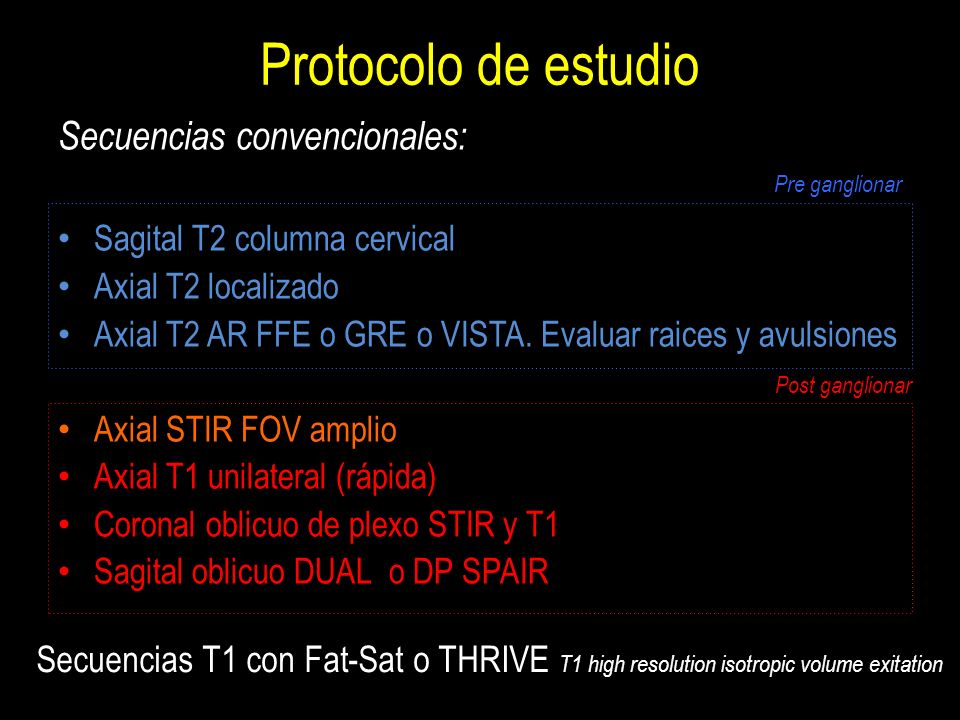

13 Protocolo de estudio Secuencias convencionales:
Sagital T2 columna cervical Axial T2 localizado Axial T2 AR FFE o GRE o VISTA. Evaluar raices y avulsiones Axial STIR FOV amplio Axial T1 unilateral (rápida) Coronal oblicuo de plexo STIR y T1 Sagital oblicuo DUAL o DP SPAIR Pre ganglionar Post ganglionar Secuencias T1 con Fat-Sat o THRIVE T1 high resolution isotropic volume exitation

14 Secuencias sagital y axial T2 - FSE
Estudio focalizado en plano axial C4 T1

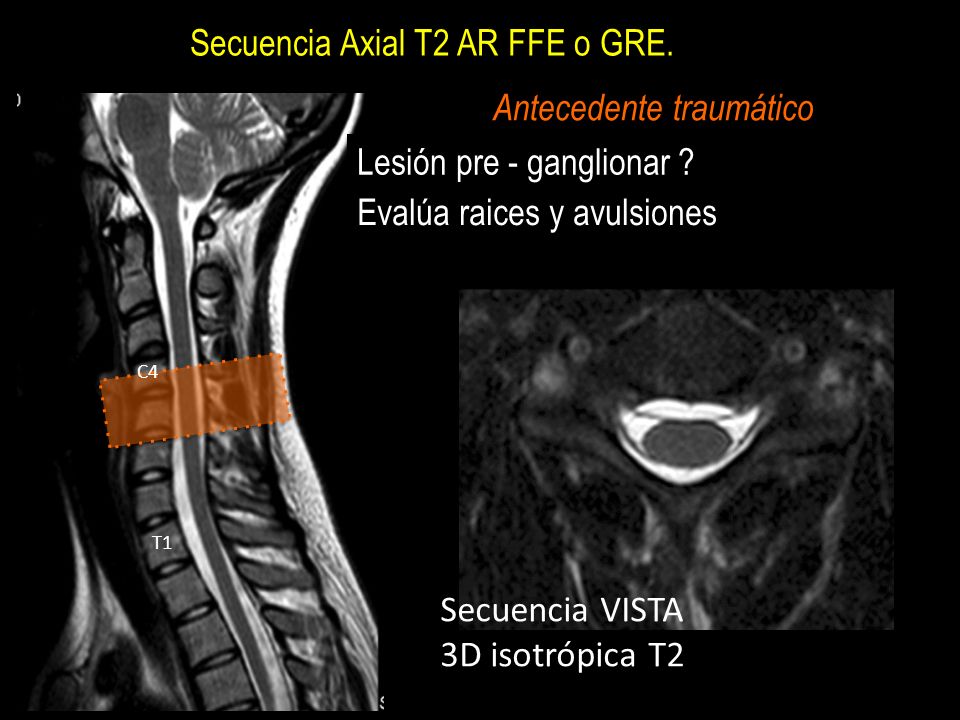

15 Secuencia Axial T2 AR FFE o GRE.
Antecedente traumático Lesión pre - ganglionar ? Evalúa raices y avulsiones C4 T1 Secuencia VISTA 3D isotrópica T2

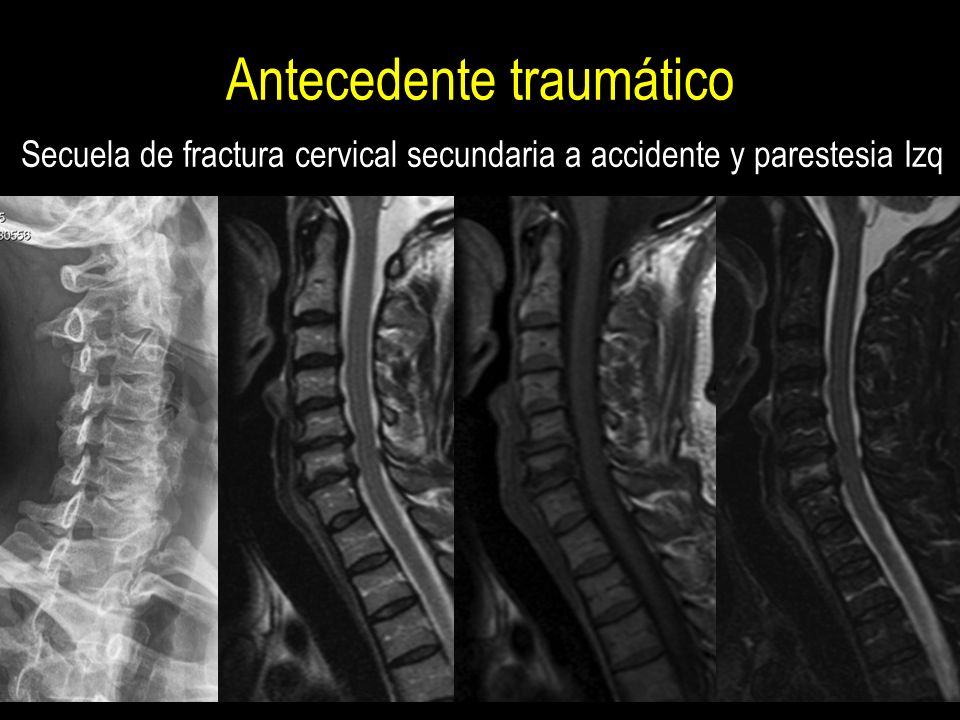

16 Antecedente traumático
Secuela de fractura cervical secundaria a accidente y parestesia Izq

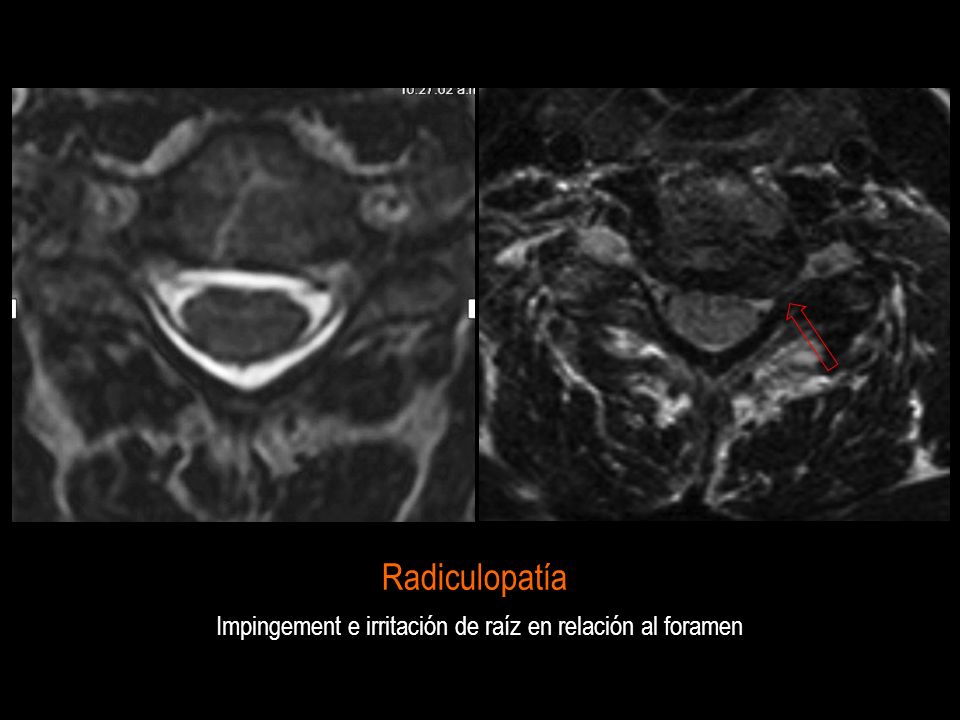

17 Impingement e irritación de raíz en relación al foramen
Radiculopatía Impingement e irritación de raíz en relación al foramen

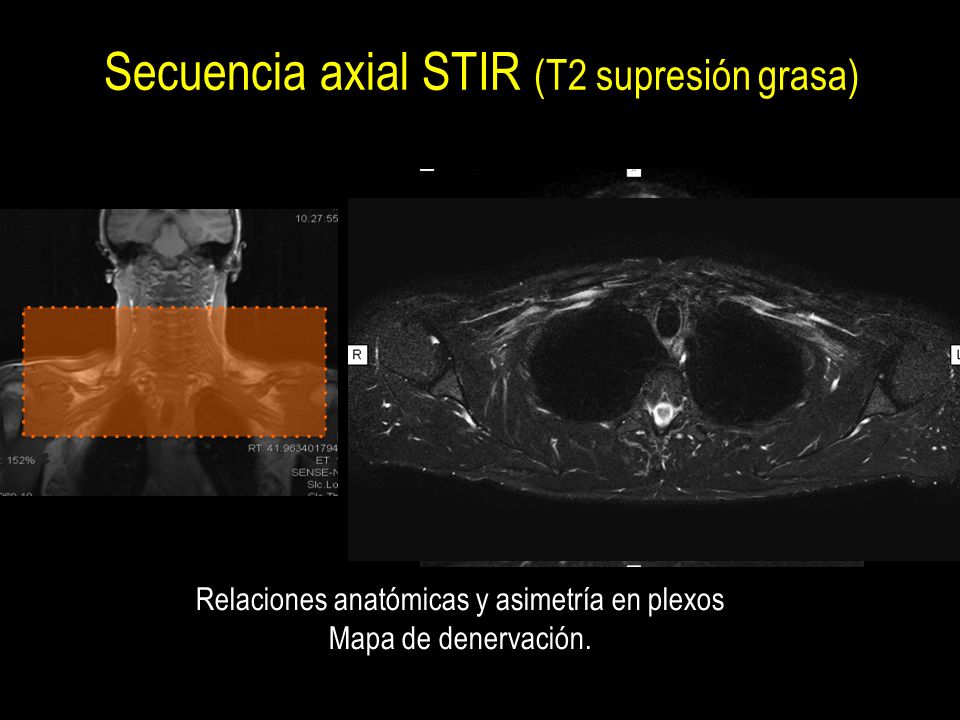

18 Secuencia axial STIR (T2 supresión grasa)
Relaciones anatómicas y asimetría en plexos Mapa de denervación.

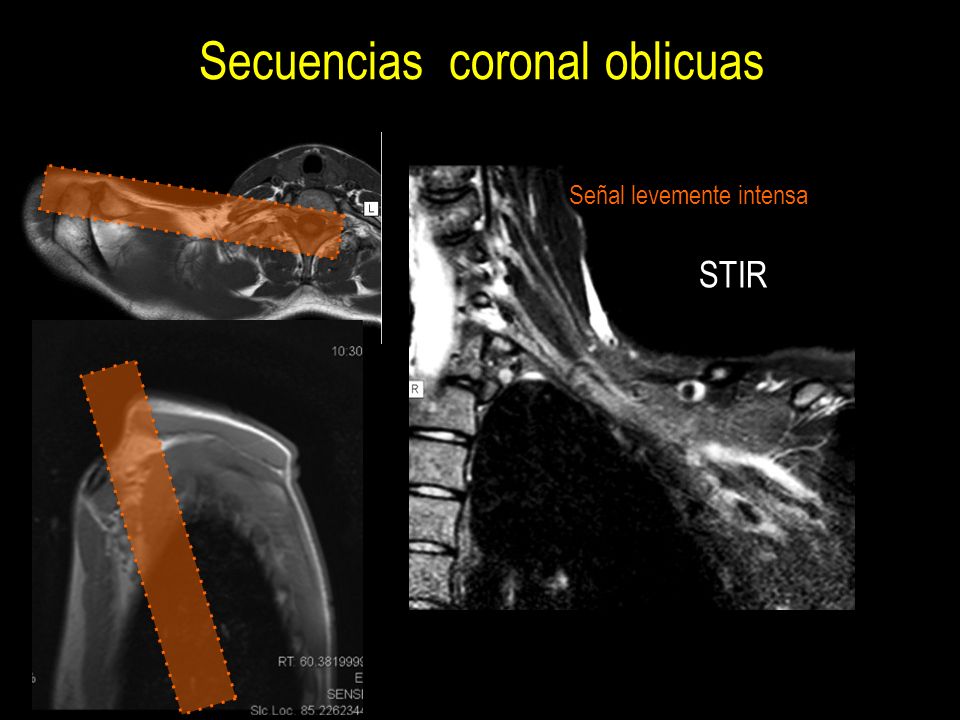

19 Secuencias coronal oblicuas
STIR Señal levemente intensa T1 Señal intermedia

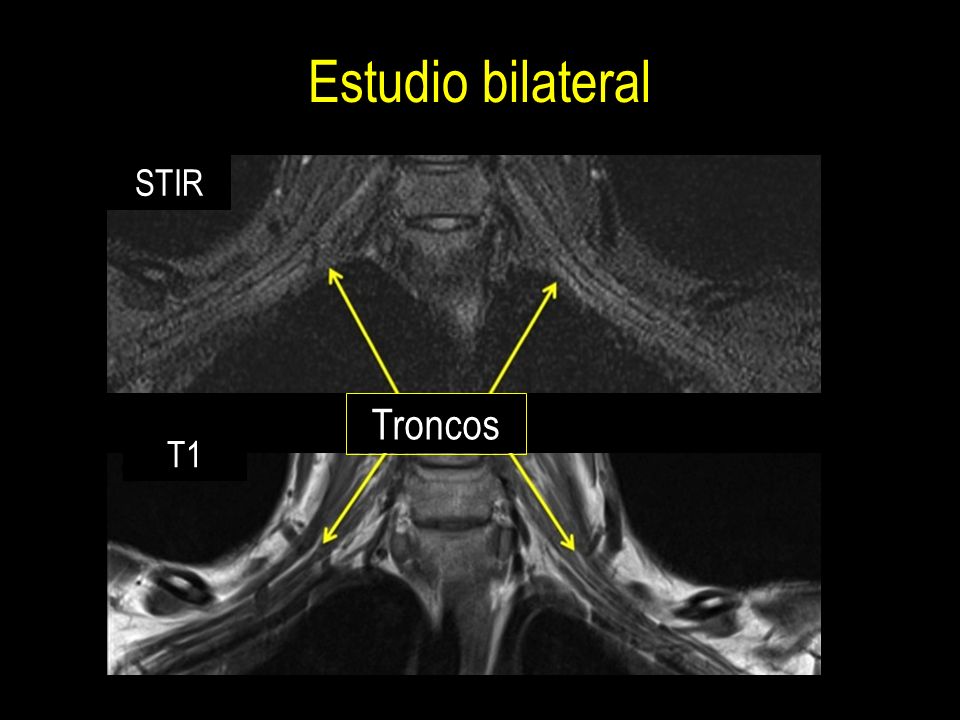

20 Estudio bilateral STIR Troncos T1

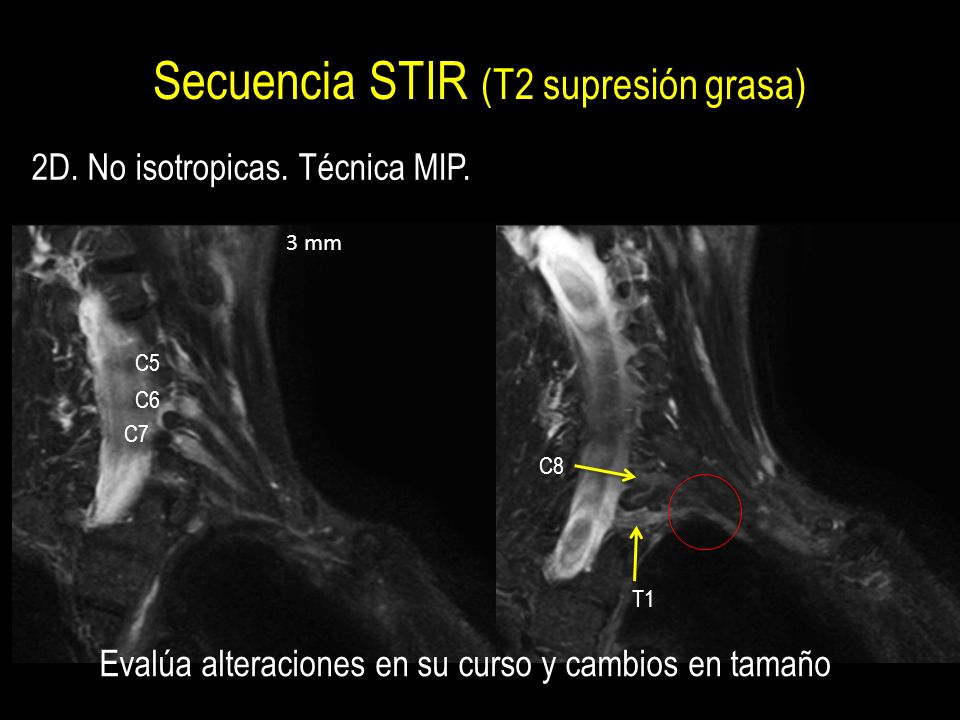

21 Secuencia STIR (T2 supresión grasa)
2D. No isotropicas. Técnica MIP. 3 mm C5 C6 C7 C8 abajo aparece la utilidad de las secuencias 3D en el STIR T1 Evalúa alteraciones en su curso y cambios en tamaño

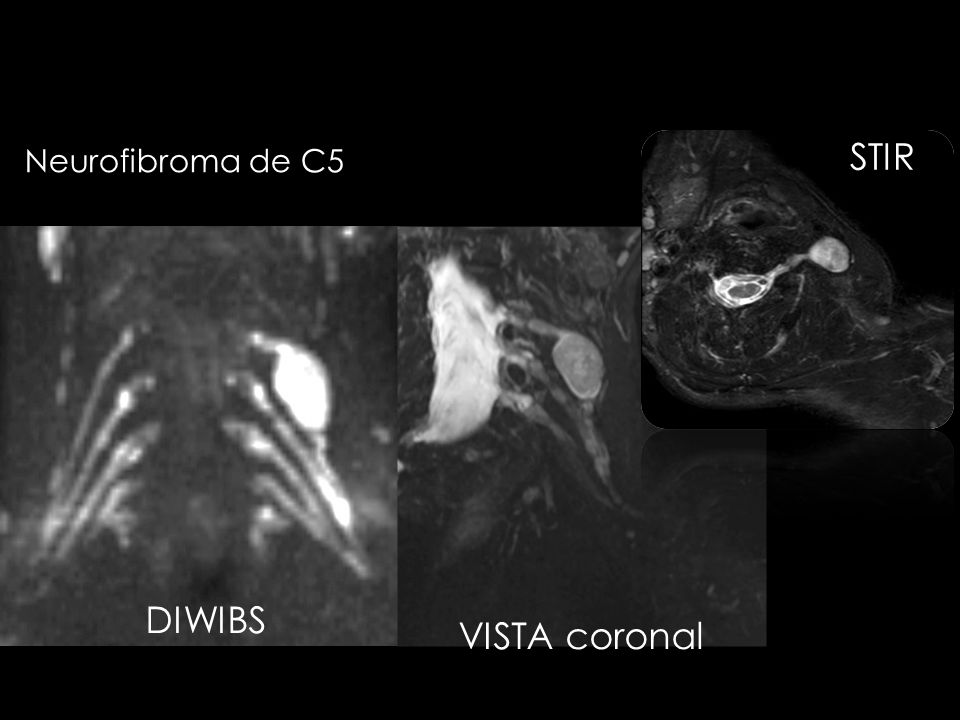

22 STIR Neurofibroma de C5 DIWIBS VISTA coronal

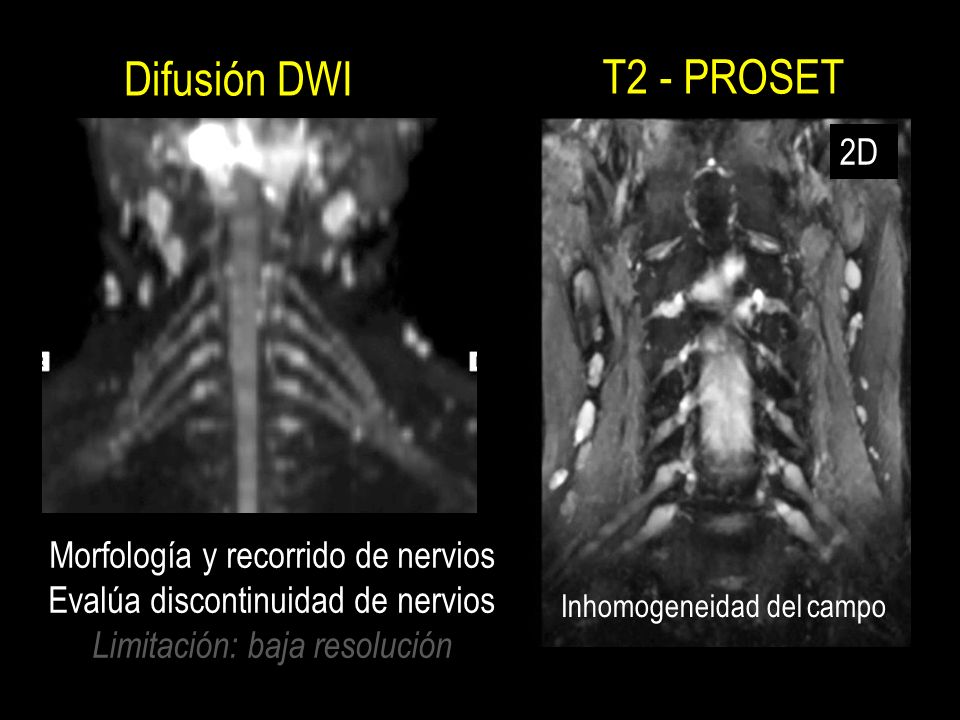

23 Difusión DWI T2 - PROSET 2D Morfología y recorrido de nervios
Evalúa discontinuidad de nervios Limitación: baja resolución Inhomogeneidad del campo

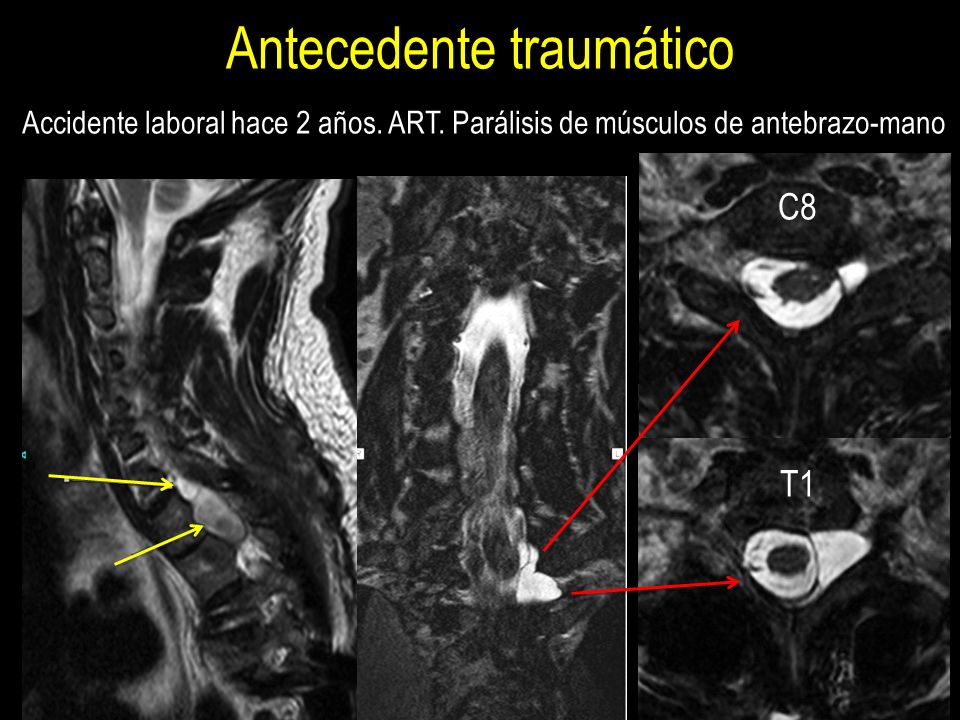

24 Antecedente traumático
Accidente laboral hace 2 años. ART. Parálisis de músculos de antebrazo-mano C8 T1

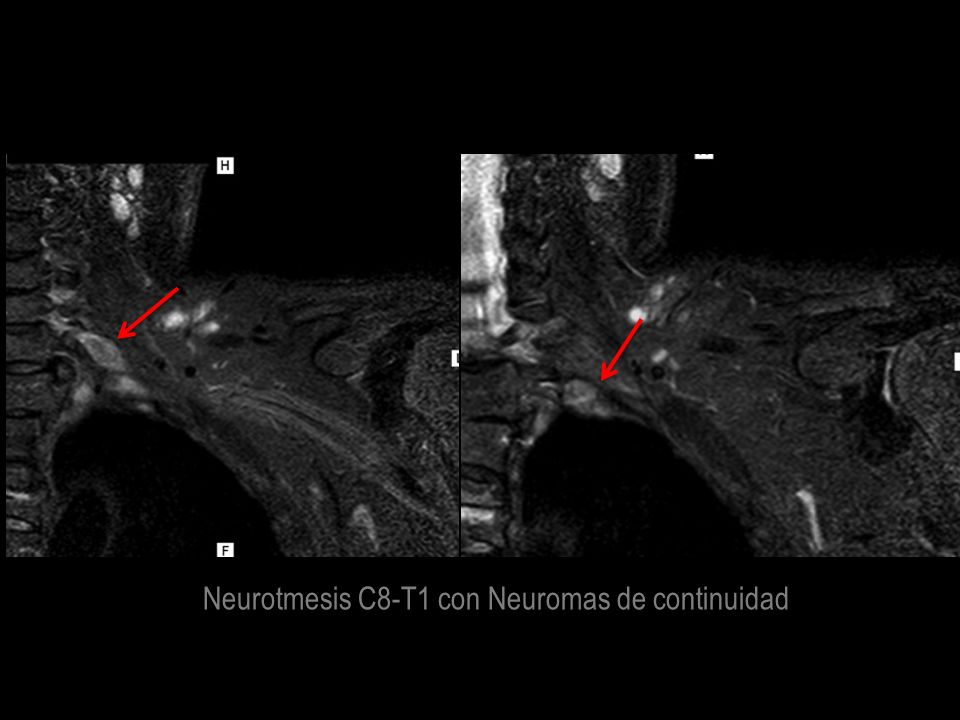

25 Neurotmesis C8-T1 con Neuromas de continuidad

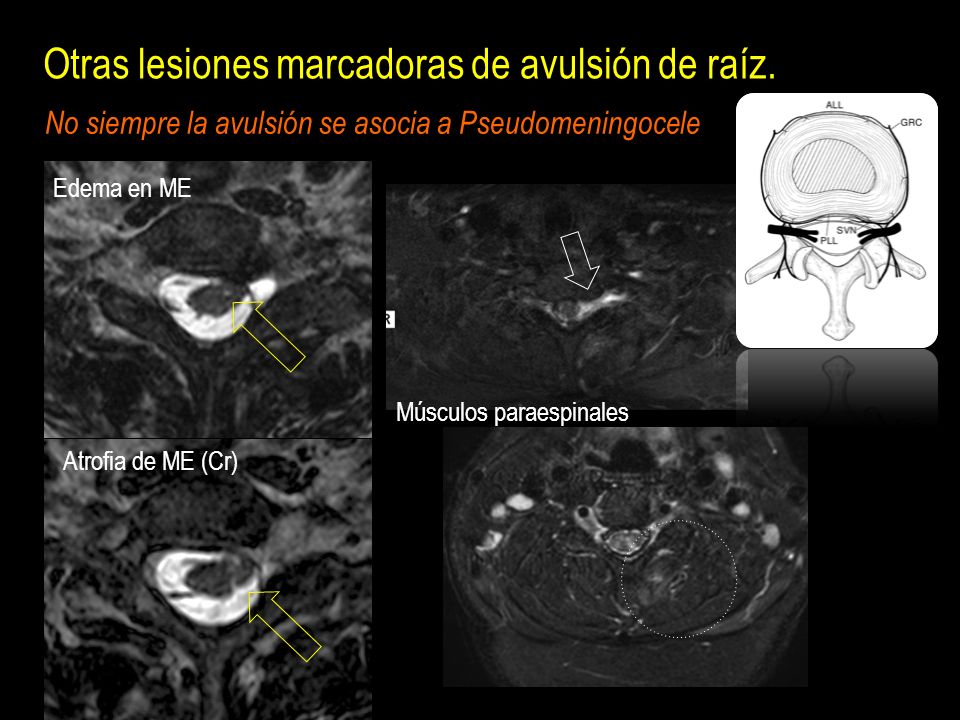

26 Otras lesiones marcadoras de avulsión de raíz.
No siempre la avulsión se asocia a Pseudomeningocele Edema en ME Músculos paraespinales Atrofia de ME (Cr) Rama dorsal de raiz adyacente a la salida foraminal irriga a los musculos paraespinales Multifidius Semispinalis Longus colli

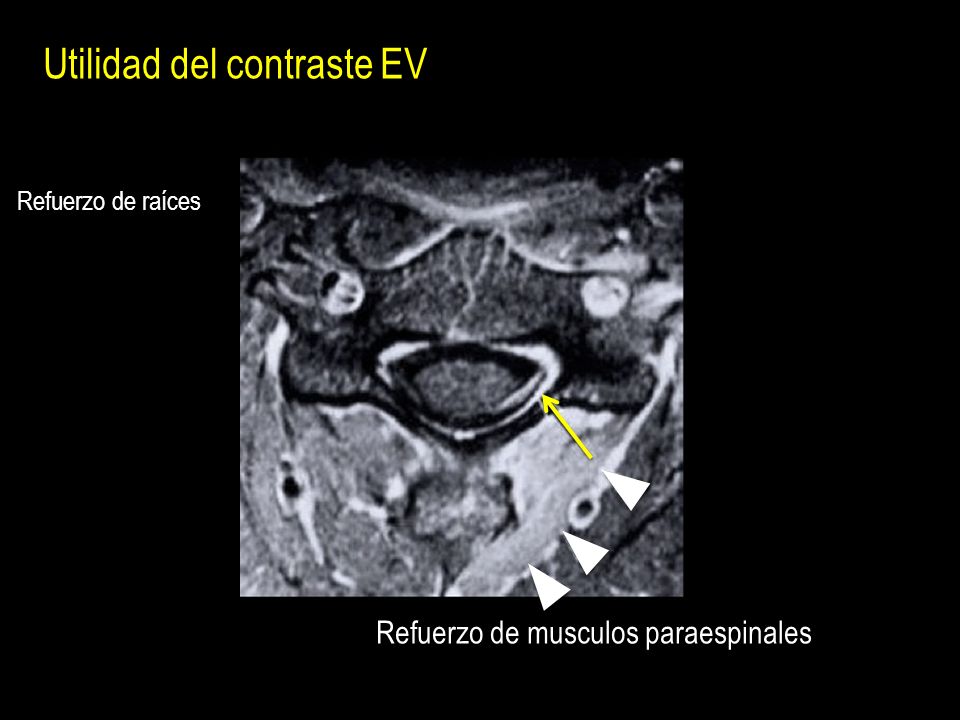

27 Utilidad del contraste EV
Refuerzo de raíces Refuerzo de musculos paraespinales

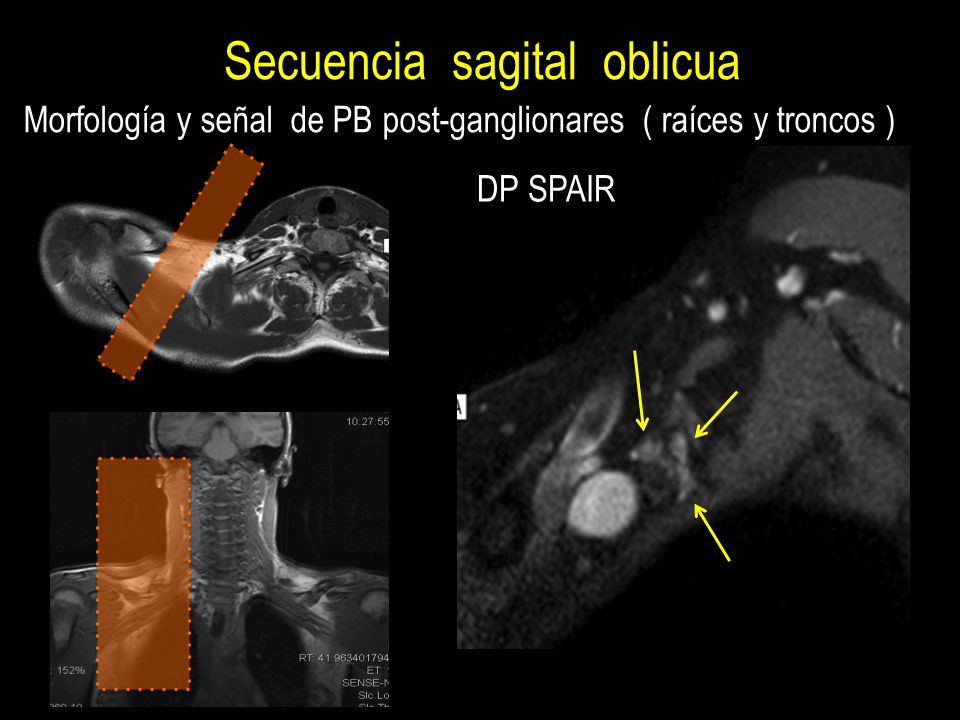

28 Secuencia sagital oblicua
Morfología y señal de PB post-ganglionares ( raíces y troncos ) DP SPAIR T1

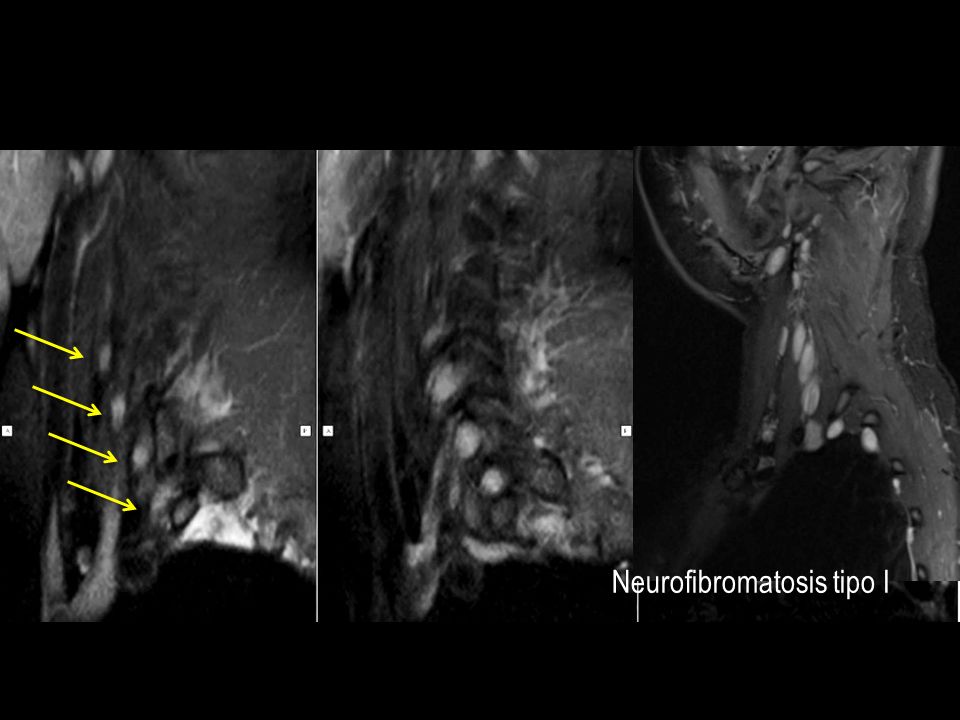

29 Neurofibromatosis tipo I

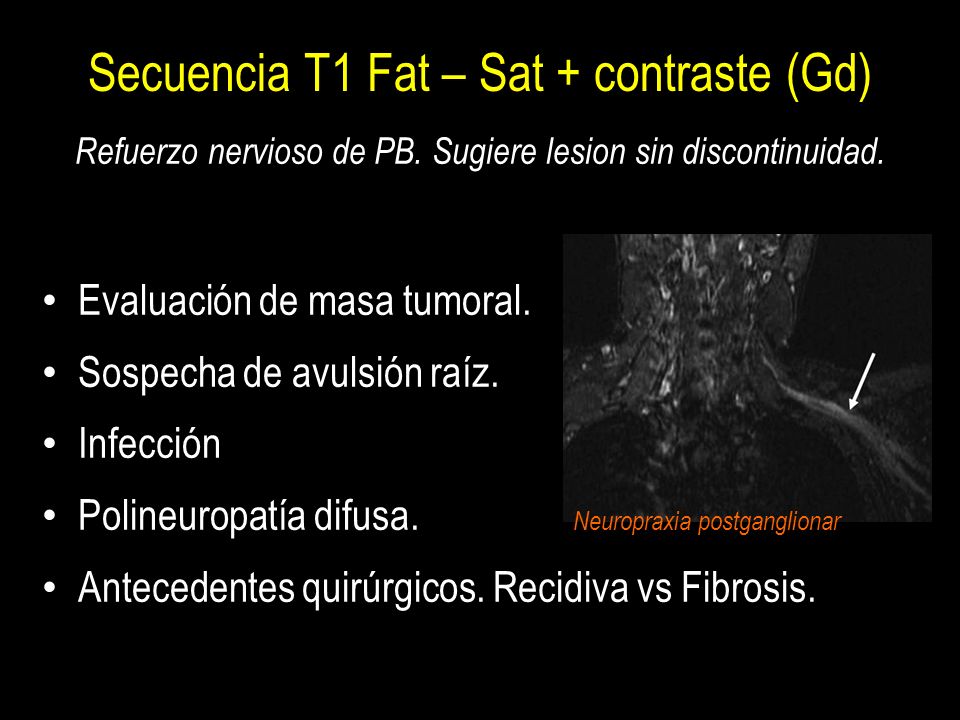

30 Secuencia T1 Fat – Sat + contraste (Gd)
Refuerzo nervioso de PB. Sugiere lesion sin discontinuidad. Evaluación de masa tumoral. Sospecha de avulsión raíz. Infección Polineuropatía difusa. Antecedentes quirúrgicos. Recidiva vs Fibrosis. Neuropraxia postganglionar

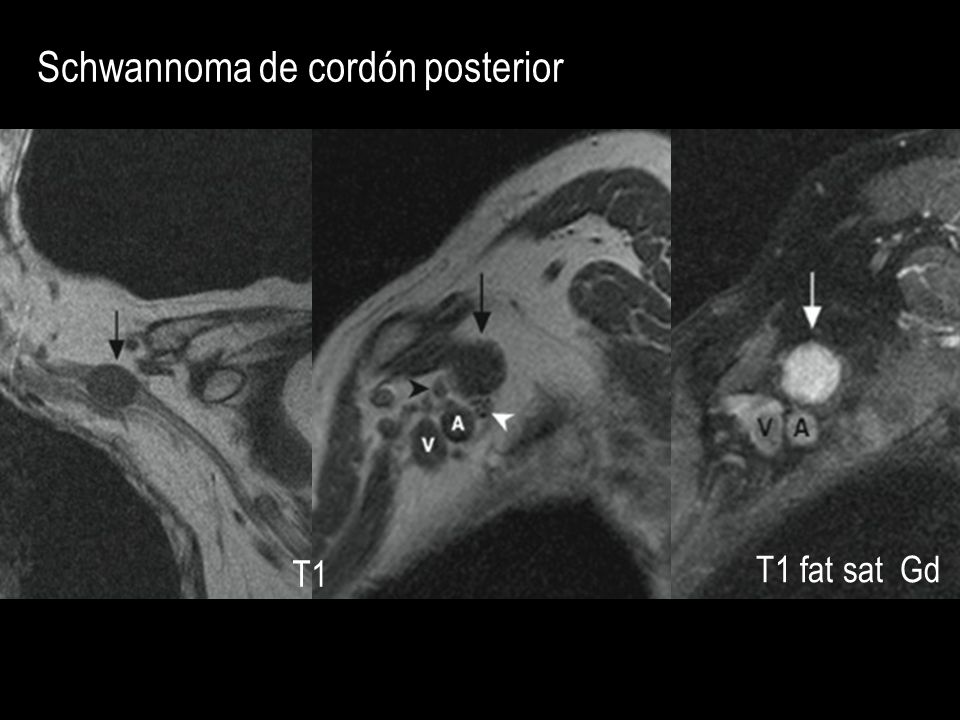

31 Schwannoma de cordón posterior
T1 fat sat Gd

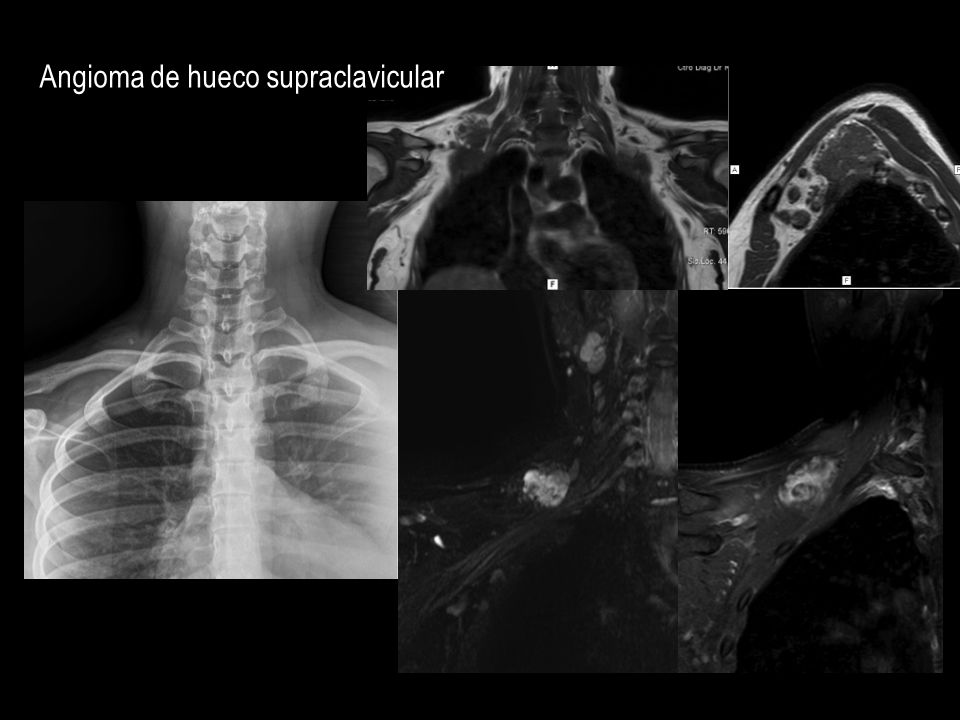

32 Angioma de hueco supraclavicular

33 Signos sospechosos Engrosamiento difuso o focal
Marcada hiperintensidad en T2 o STIR Pérdida de planos grasos en torno a PB Realce en T1 FAT-SAT con cte EV

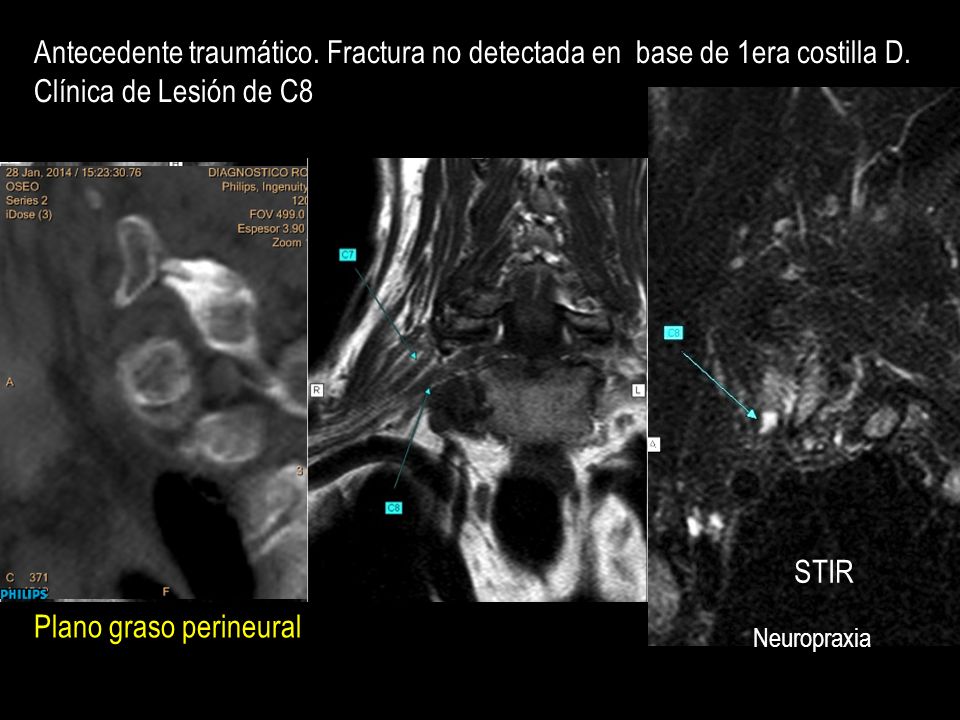

34 Plano graso perineural
Antecedente traumático. Fractura no detectada en base de 1era costilla D. Clínica de Lesión de C8 STIR Plano graso perineural Neuropraxia

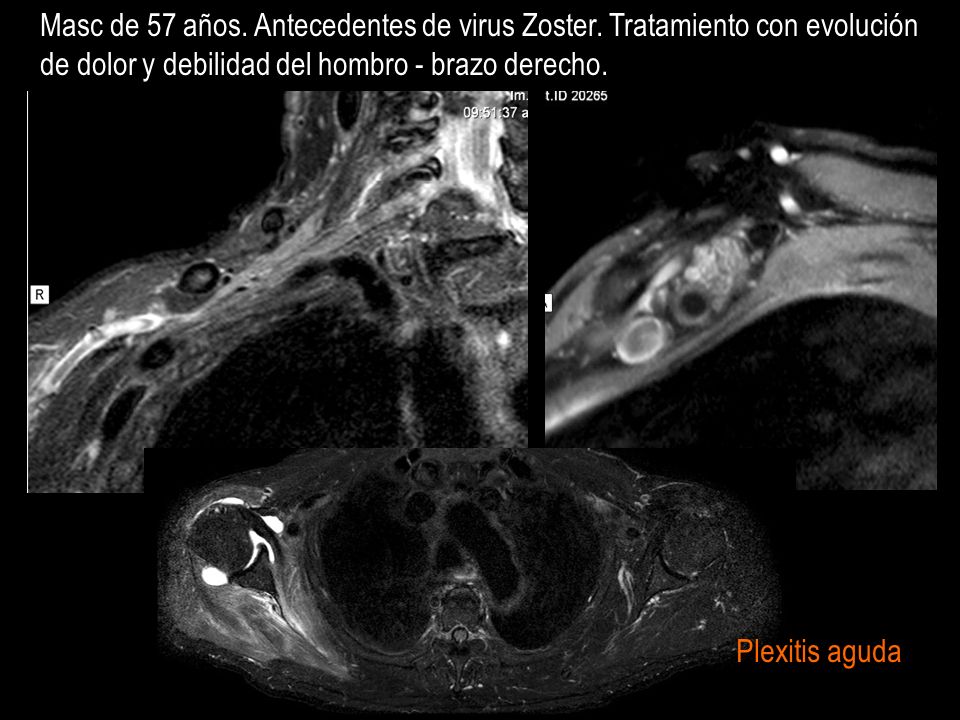

35 Masc de 57 años. Antecedentes de virus Zoster
Masc de 57 años. Antecedentes de virus Zoster. Tratamiento con evolución de dolor y debilidad del hombro - brazo derecho. Plexitis aguda

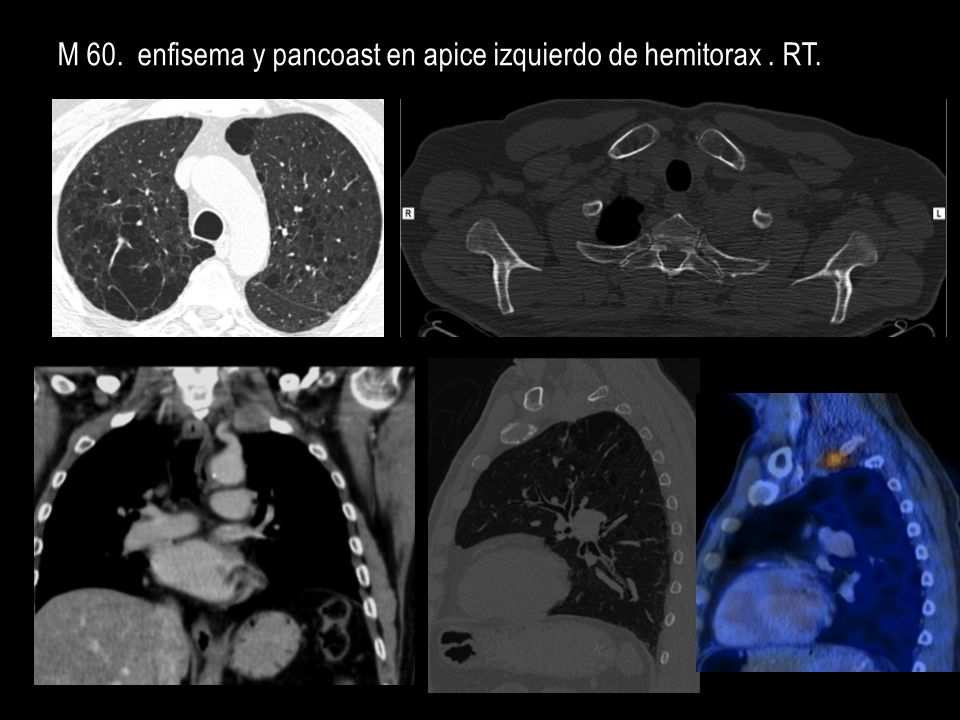

36 M 60. enfisema y pancoast en apice izquierdo de hemitorax . RT.

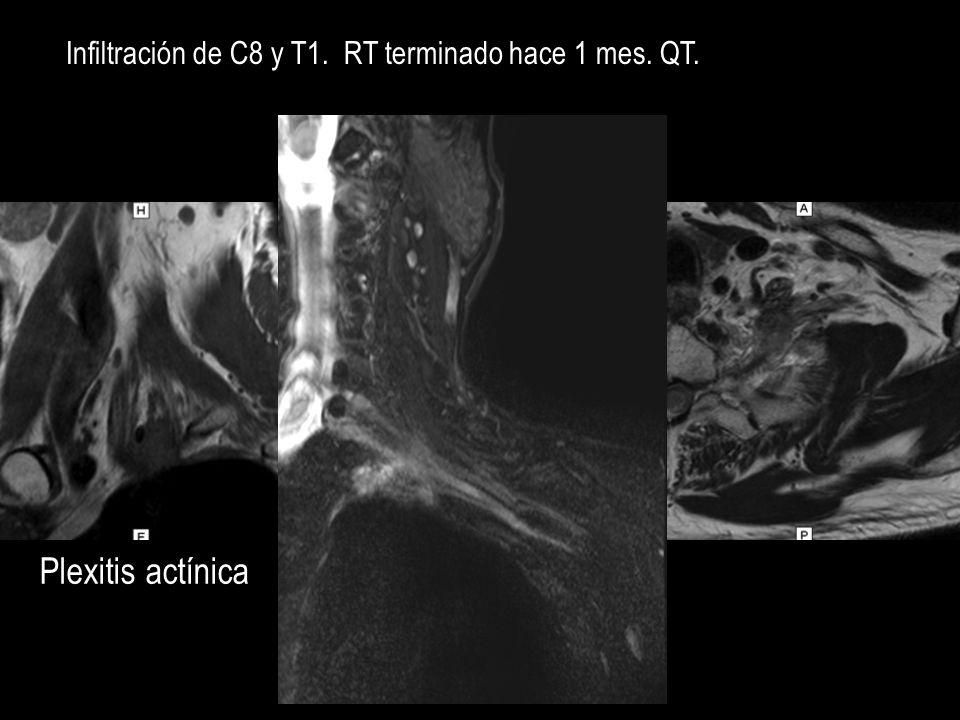

37 Infiltración de C8 y T1. RT terminado hace 1 mes. QT.
Plexitis actínica

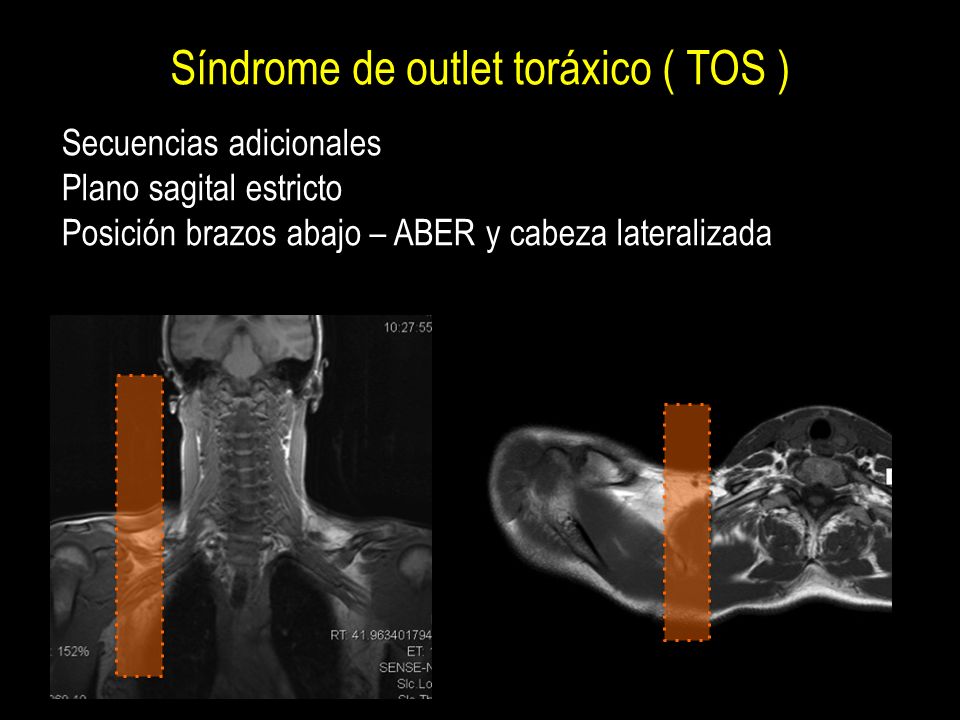

38 Síndrome de outlet toráxico ( TOS )
Secuencias adicionales Plano sagital estricto Posición brazos abajo – ABER y cabeza lateralizada

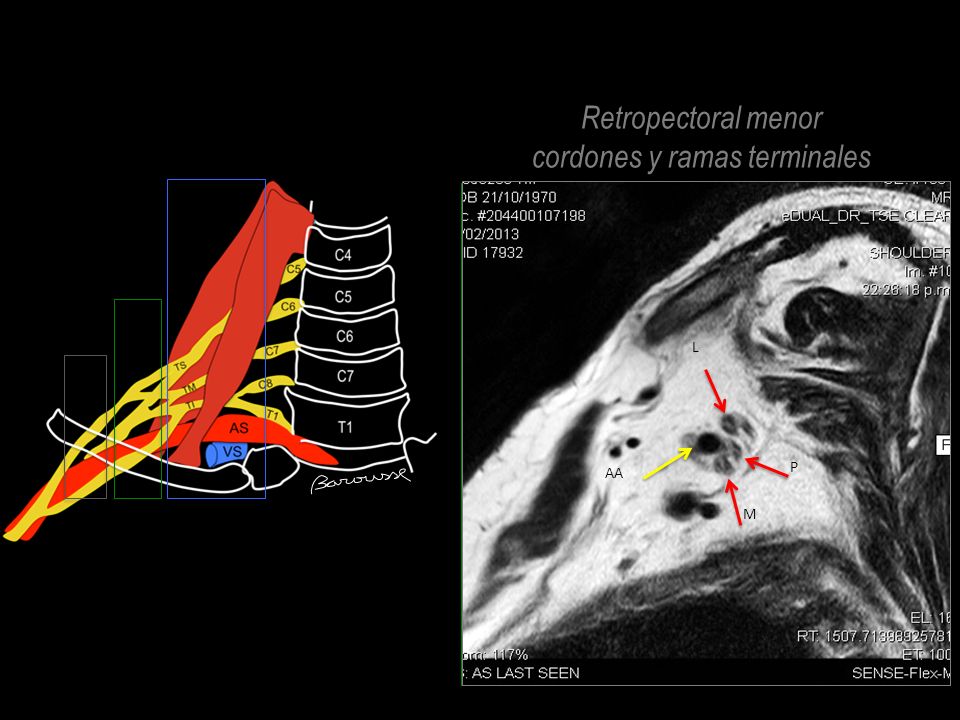

39 cordones y ramas terminales Triángulo interescaleno - raíces y troncos
P M AA Retropectoral menor cordones y ramas terminales Triángulo interescaleno - raíces y troncos Costoclavicular divisiones y cordones TS TM TI EA EM AS

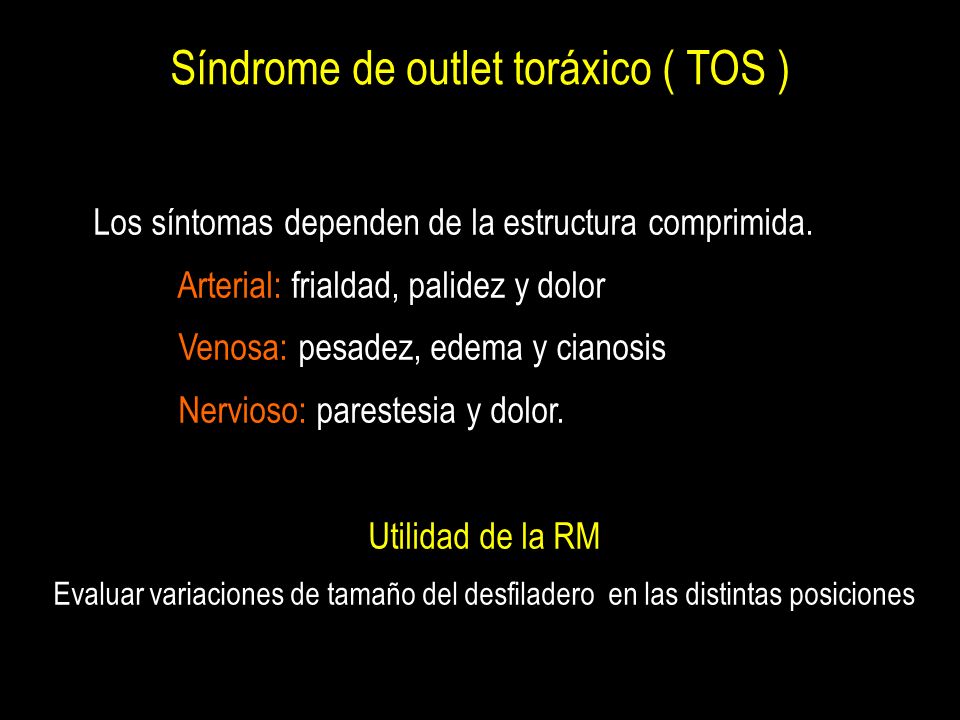

40 Síndrome de outlet toráxico ( TOS )
Los síntomas dependen de la estructura comprimida. Arterial: frialdad, palidez y dolor Venosa: pesadez, edema y cianosis Nervioso: parestesia y dolor. Utilidad de la RM Evaluar variaciones de tamaño del desfiladero en las distintas posiciones

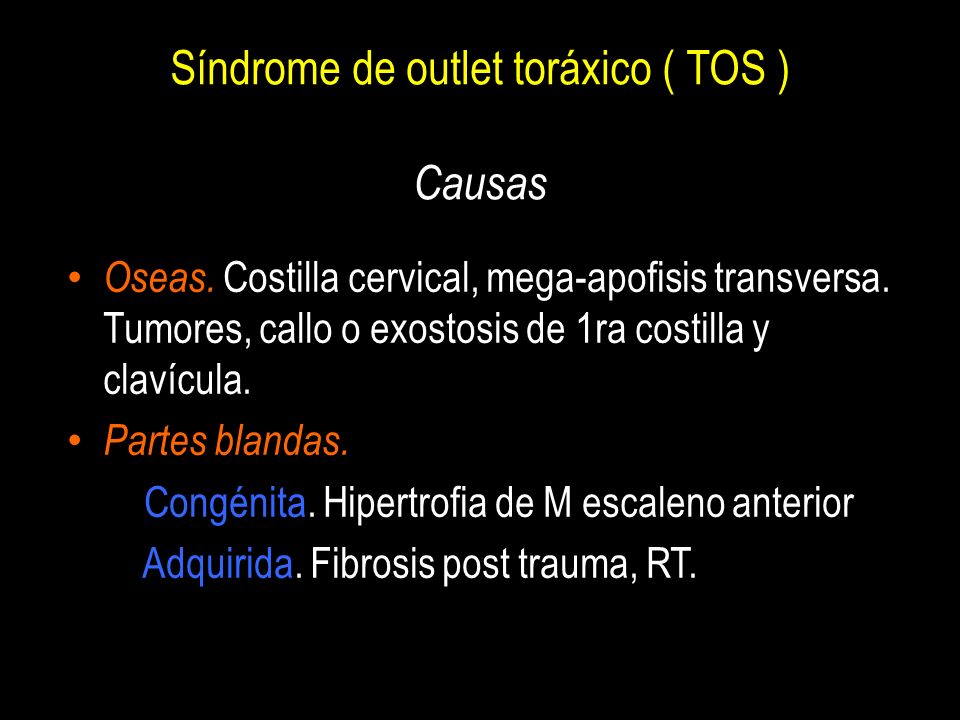

41 Síndrome de outlet toráxico ( TOS )
Causas Oseas. Costilla cervical, mega-apofisis transversa. Tumores, callo o exostosis de 1ra costilla y clavícula. Partes blandas. Congénita. Hipertrofia de M escaleno anterior Adquirida. Fibrosis post trauma, RT.

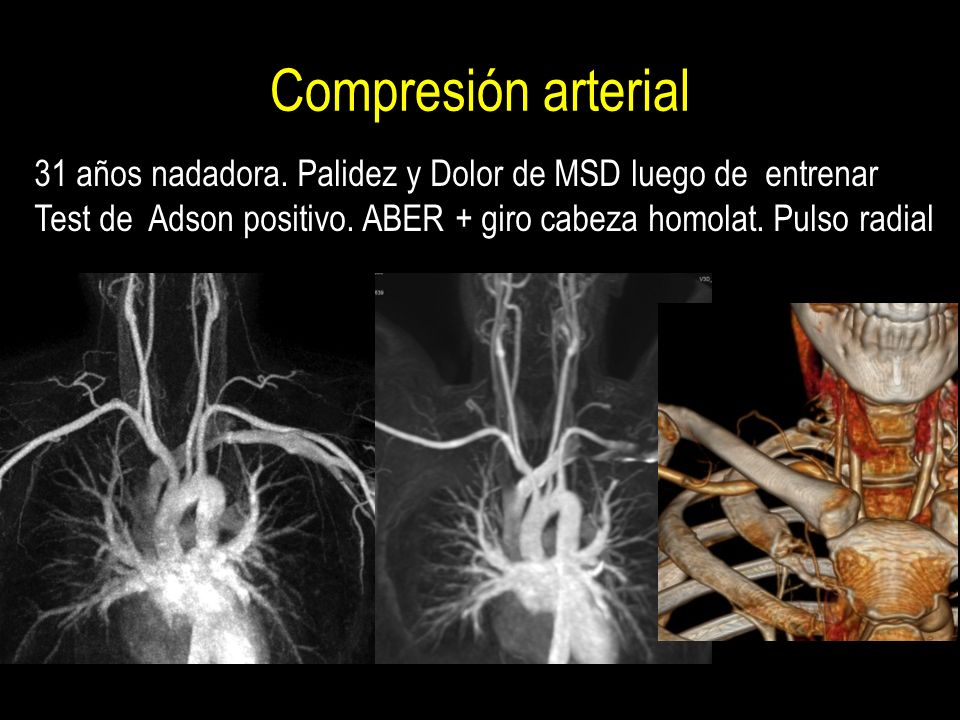

42 Compresión arterial 31 años nadadora. Palidez y Dolor de MSD luego de entrenar Test de Adson positivo. ABER + giro cabeza homolat. Pulso radial

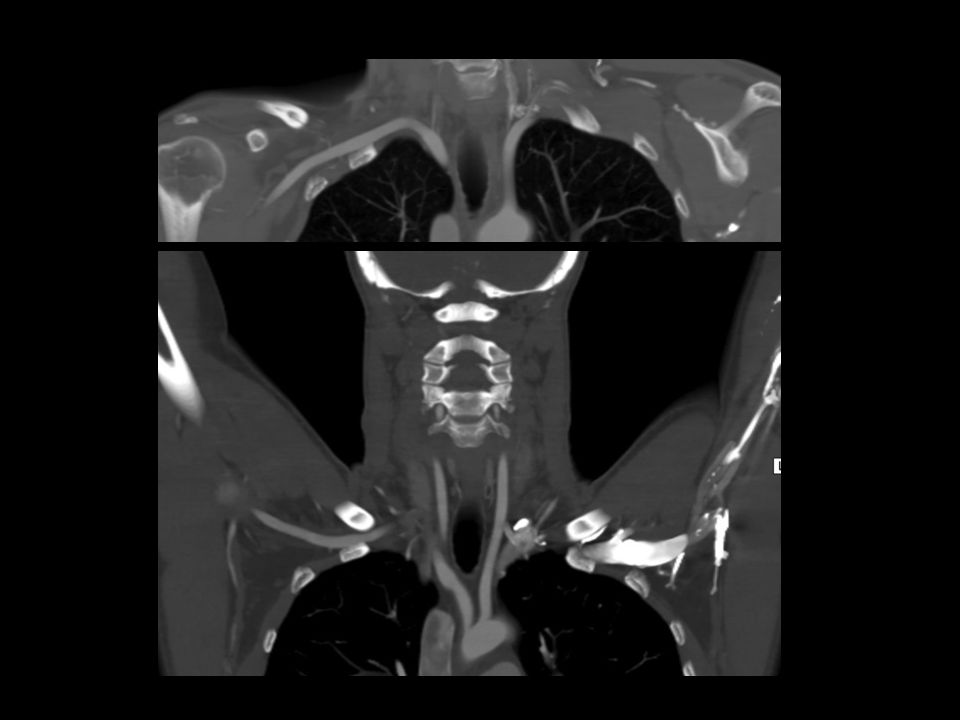

43

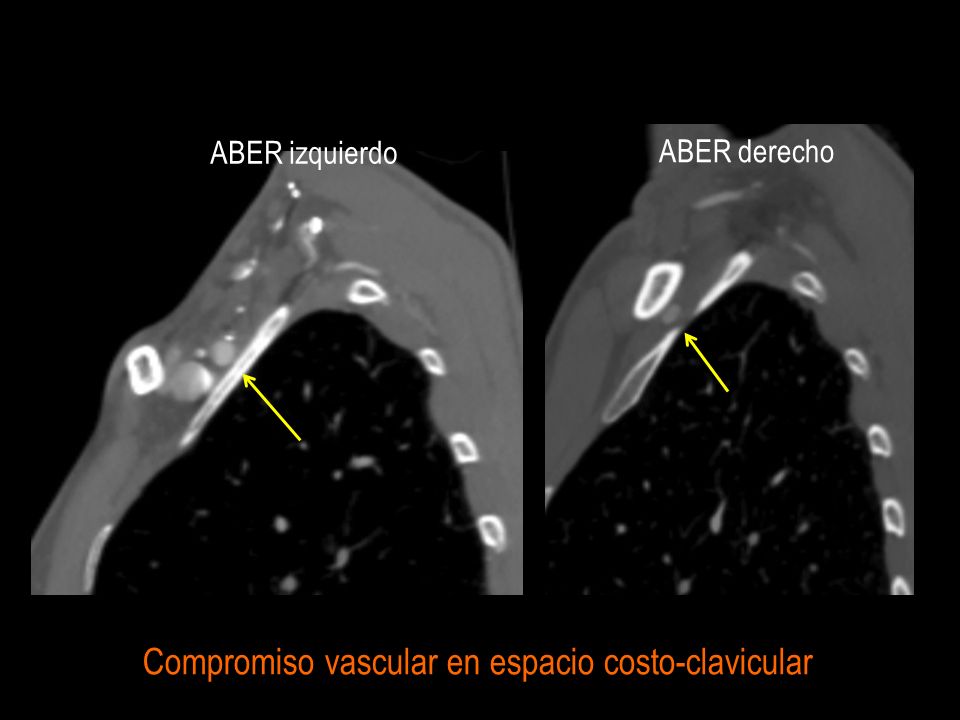

44 Compromiso vascular en espacio costo-clavicular
ABER izquierdo ABER derecho Compromiso vascular en espacio costo-clavicular

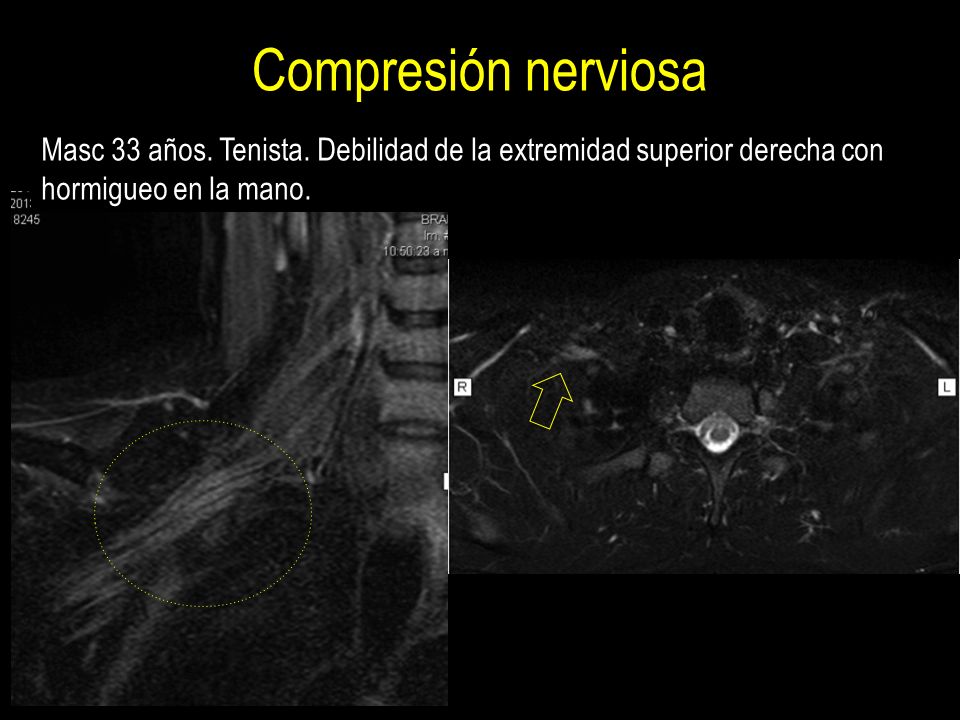

45 Compresión nerviosa Masc 33 años. Tenista. Debilidad de la extremidad superior derecha con hormigueo en la mano.

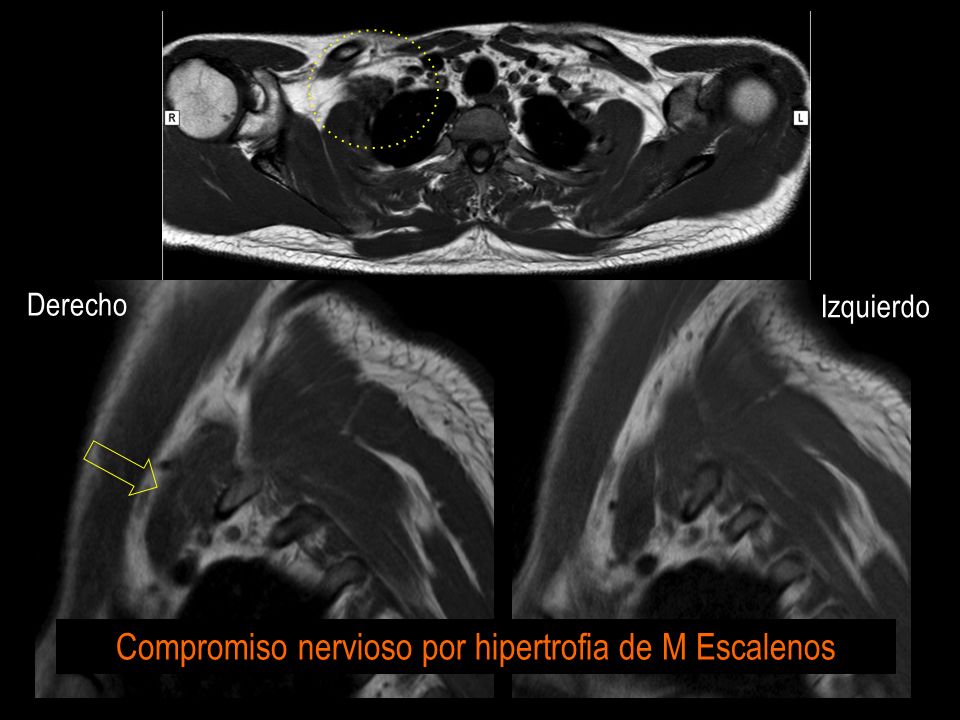

46 Compromiso nervioso por hipertrofia de M Escalenos
Derecho Izquierdo Compromiso nervioso por hipertrofia de M Escalenos

47 Conclusiones Importancia de la RM en el estudio de plexo braquial
Planificación de estudio Conocimiento anatómico Correlación clínica y electrofisiológica adecuada Utilidad de las secuencias 2D y3D Uso de contraste EV Secuencias dinámicas Curva lenta de aprendizaje en la patología del PB

48 Muchas gracias
