UTILIDAD DE VISUALIZACIÓN AVANZADA CON AUTOMATIZACIÓN DE DIBUJO UVACAD.

Presentación del tema: "UTILIDAD DE VISUALIZACIÓN AVANZADA CON AUTOMATIZACIÓN DE DIBUJO UVACAD."— Transcripción de la presentación:

1 UTILIDAD DE VISUALIZACIÓN AVANZADA CON AUTOMATIZACIÓN DE DIBUJO UVACAD

2 ¿QUÉ HACEMOS CON UVACAD? ABRIMOS SIN LÍMITES COLOREAMOS CORTAMOS / TROCEAMOS OBTENEMOS ORTONUBES-2D ELABORAMOS DIBUJOS AUTOMATICOS OBTEMOS MAPAS TEMATICOS DIBUJAMOS EN 3D TRIANGULAMOS EXPORTAMOS …VRLM PLANTAS, SECCIONES ALZADOS ORTO-FOTO-ALZADOS MODELO 3D PLANOS DE PATOLOGIAS PROPUESTAS DE INTERVENCIÓN 3D MODELOS SÓLIDO DIFUSION EN LA WEB ¿PARA QUÉ, QUÉ OBTENEMOS?

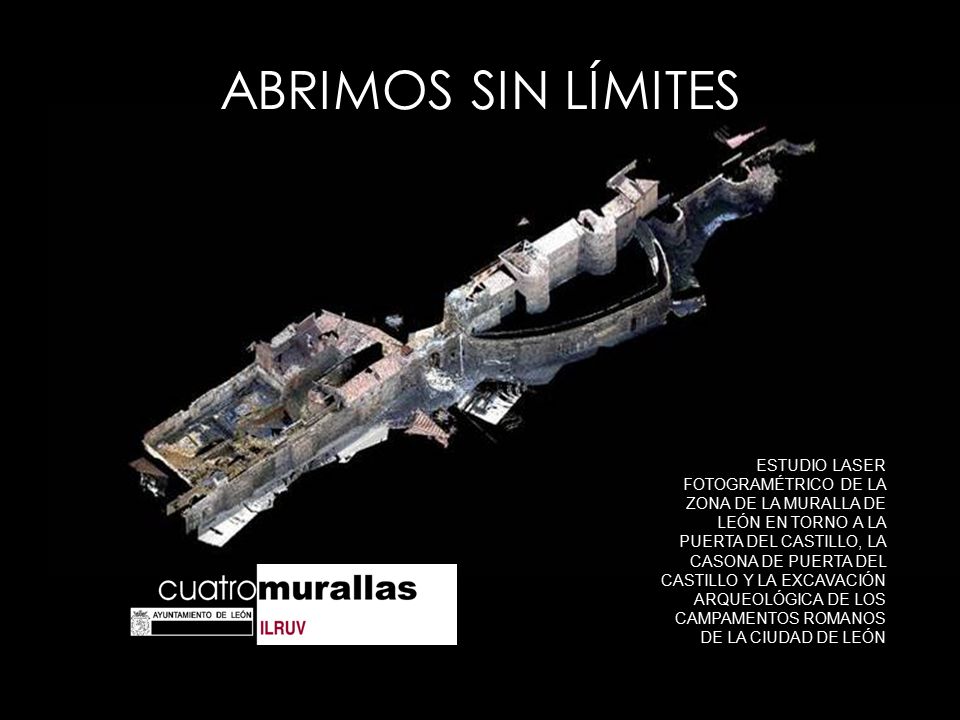

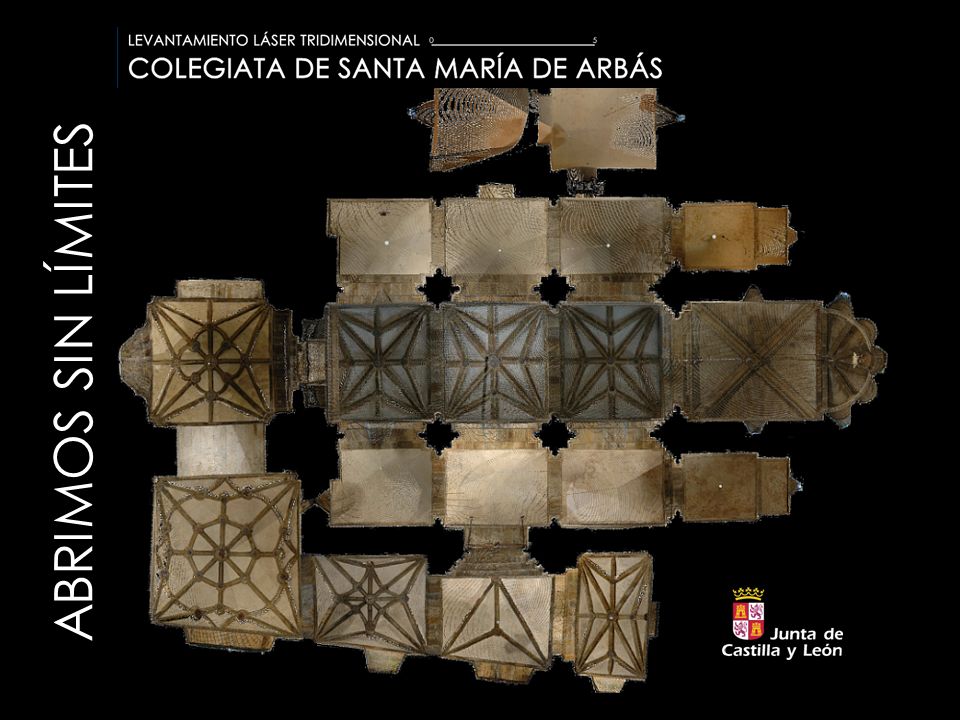

3 ABRIMOS SIN LÍMITES ESTUDIO LASER FOTOGRAMÉTRICO DE LA ZONA DE LA MURALLA DE LEÓN EN TORNO A LA PUERTA DEL CASTILLO, LA CASONA DE PUERTA DEL CASTILLO Y LA EXCAVACIÓN ARQUEOLÓGICA DE LOS CAMPAMENTOS ROMANOS DE LA CIUDAD DE LEÓN

4 ABRIMOS SIN LÍMITES

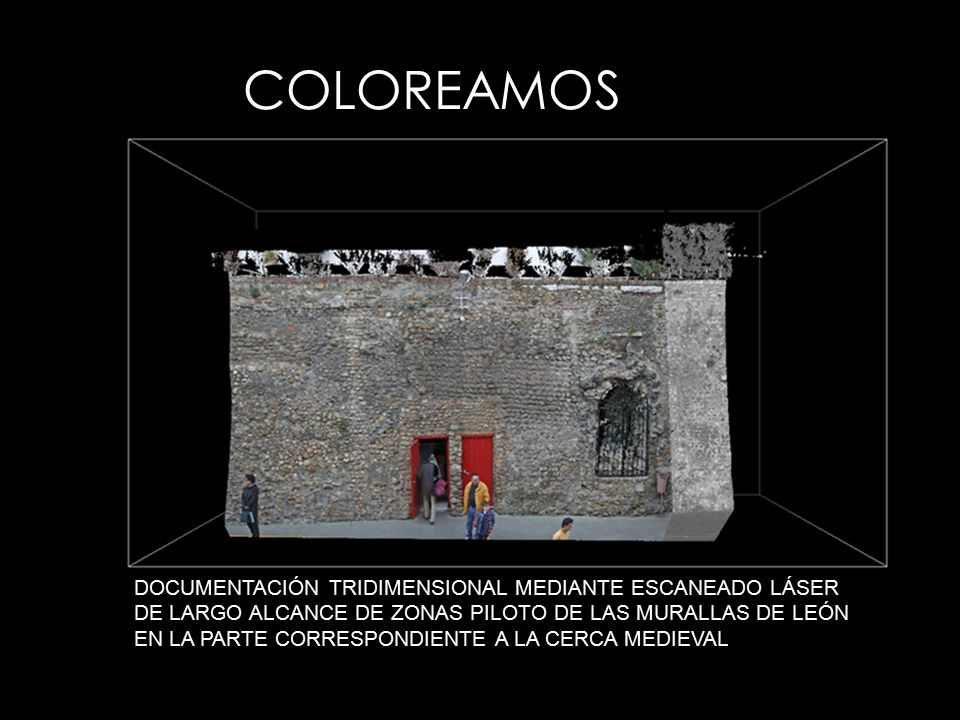

5 DOCUMENTACIÓN TRIDIMENSIONAL MEDIANTE ESCANEADO LÁSER DE LARGO ALCANCE DE ZONAS PILOTO DE LAS MURALLAS DE LEÓN EN LA PARTE CORRESPONDIENTE A LA CERCA MEDIEVAL COLOREAMOS

6

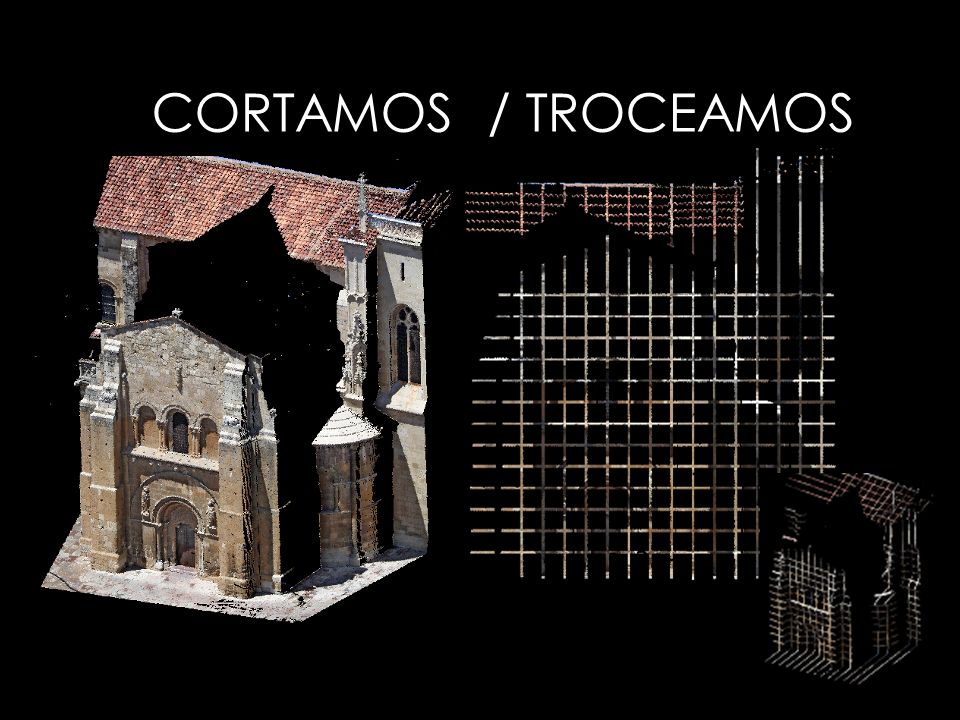

7 CORTAMOS / TROCEAMOS

8

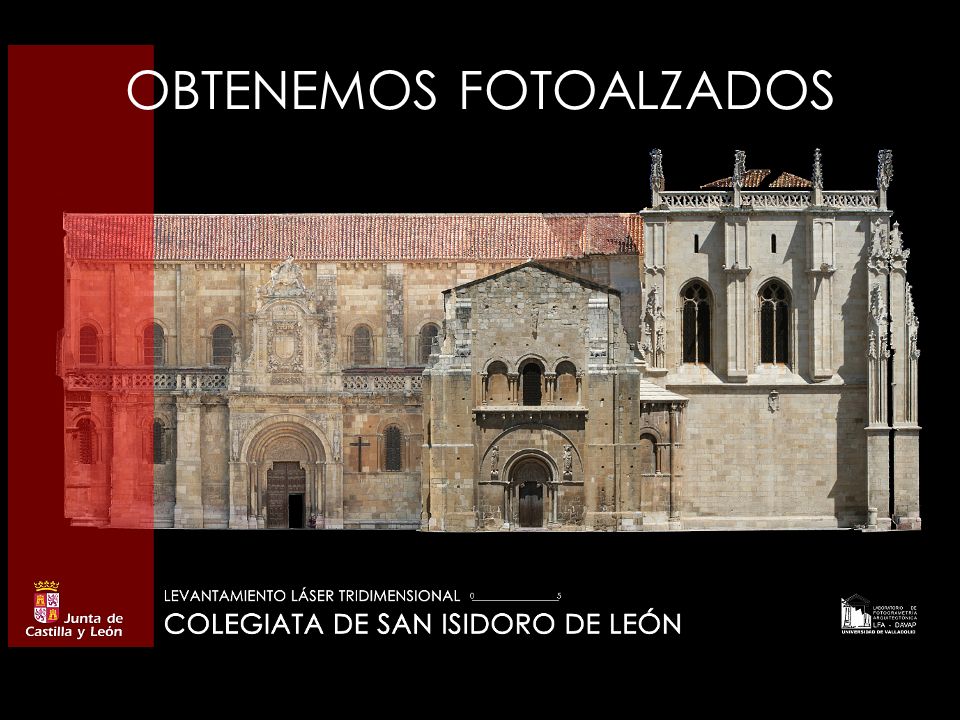

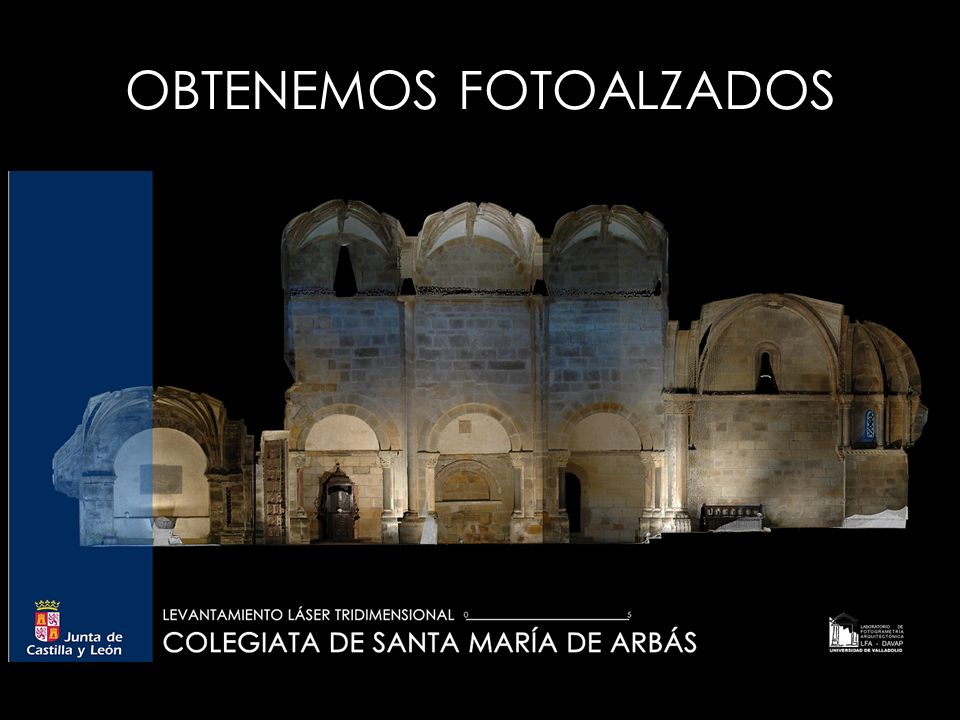

9 OBTENEMOS FOTOALZADOS

10

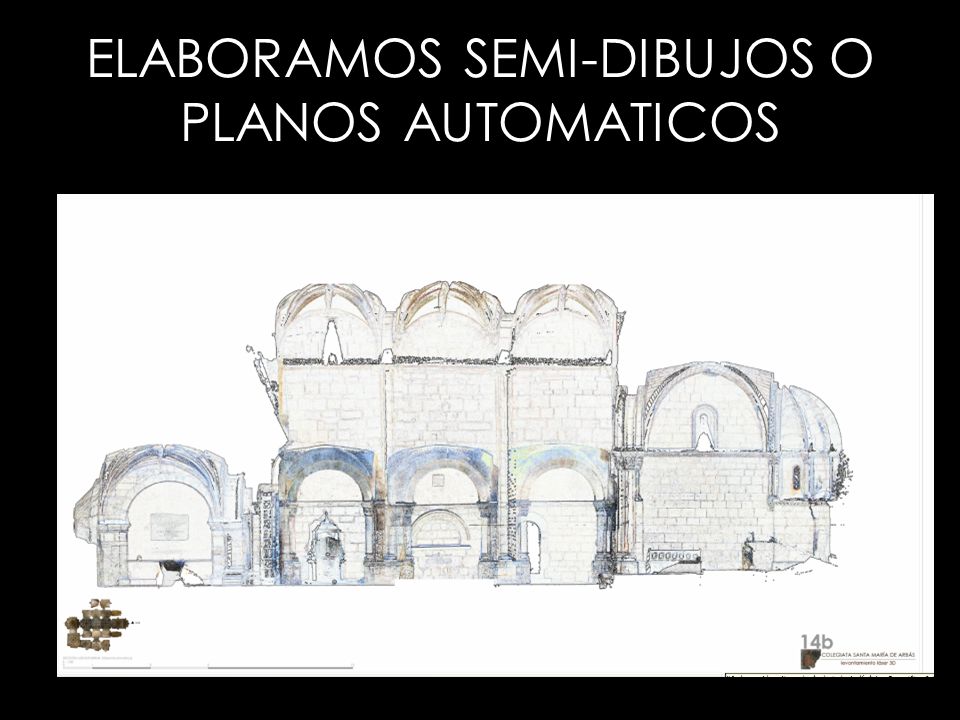

11 ELABORAMOS SEMI-DIBUJOS O PLANOS AUTOMATICOS

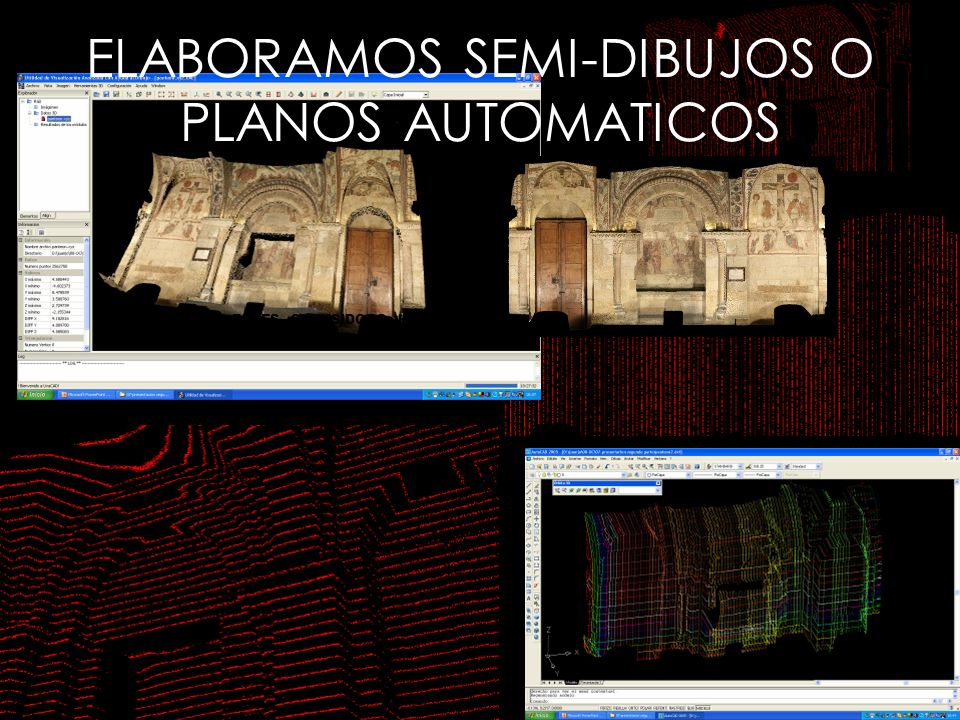

12 PANTEÓN DE LOS REYES. SAN ISIDORO, LEÓN ELABORAMOS SEMI-DIBUJOS O PLANOS AUTOMATICOS

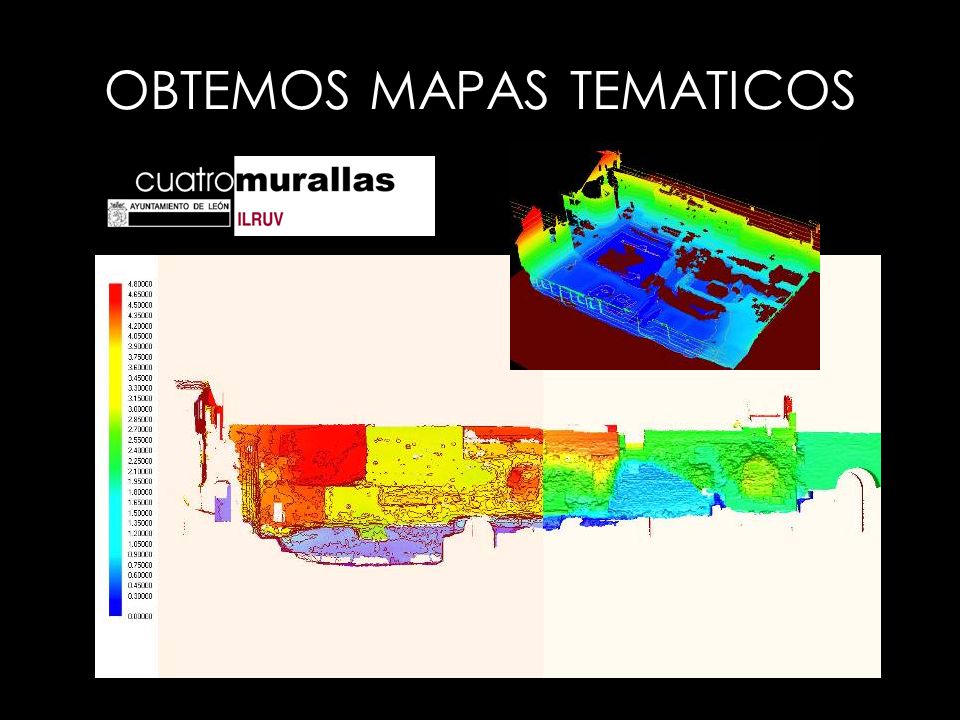

13 OBTEMOS MAPAS TEMATICOS MAPA DE PROFUNDIDADES

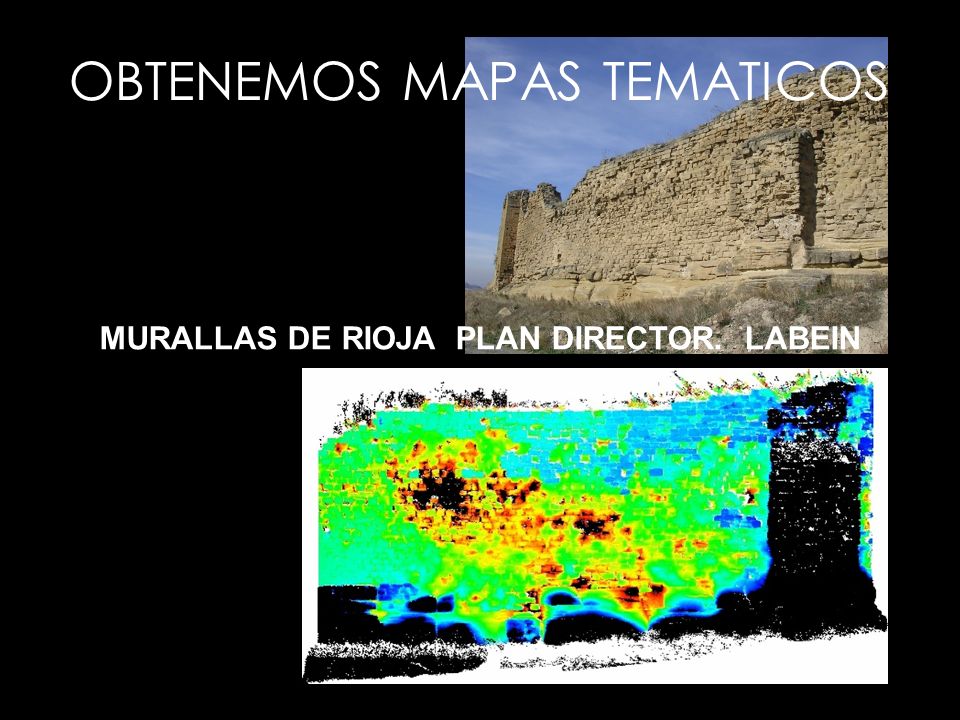

14 MURALLAS DE RIOJA PLAN DIRECTOR. LABEIN OBTENEMOS MAPAS TEMATICOS

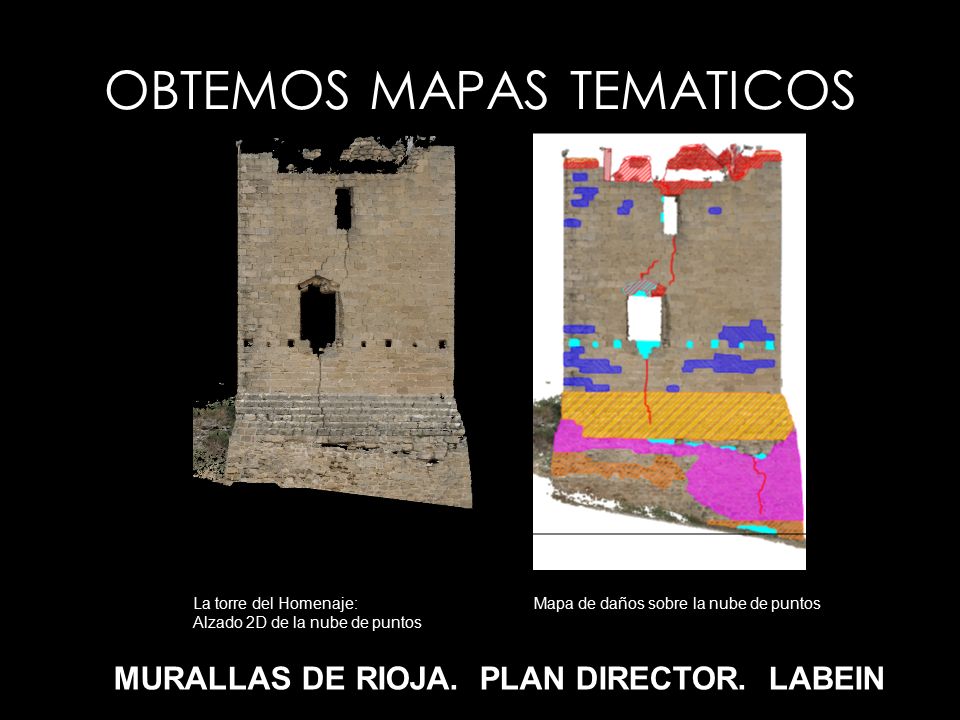

15 La torre del Homenaje: Alzado 2D de la nube de puntos Mapa de daños sobre la nube de puntos MURALLAS DE RIOJA. PLAN DIRECTOR. LABEIN La torre del Homenaje: Alzado 2D de la nube de puntos Mapa de daños sobre la nube de puntos OBTEMOS MAPAS TEMATICOS

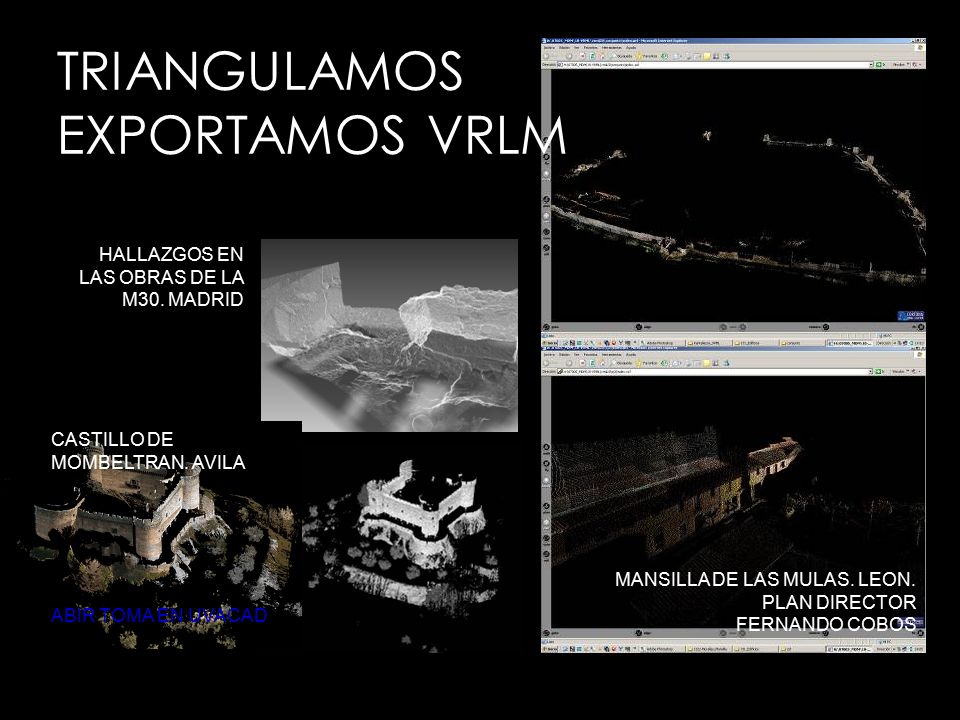

16 ABIR TOMA EN UVACAD CASTILLO DE MOMBELTRAN. AVILA TRIANGULAMOS EXPORTAMOS VRLM MANSILLA DE LAS MULAS. LEON. PLAN DIRECTOR FERNANDO COBOS HALLAZGOS EN LAS OBRAS DE LA M30. MADRID

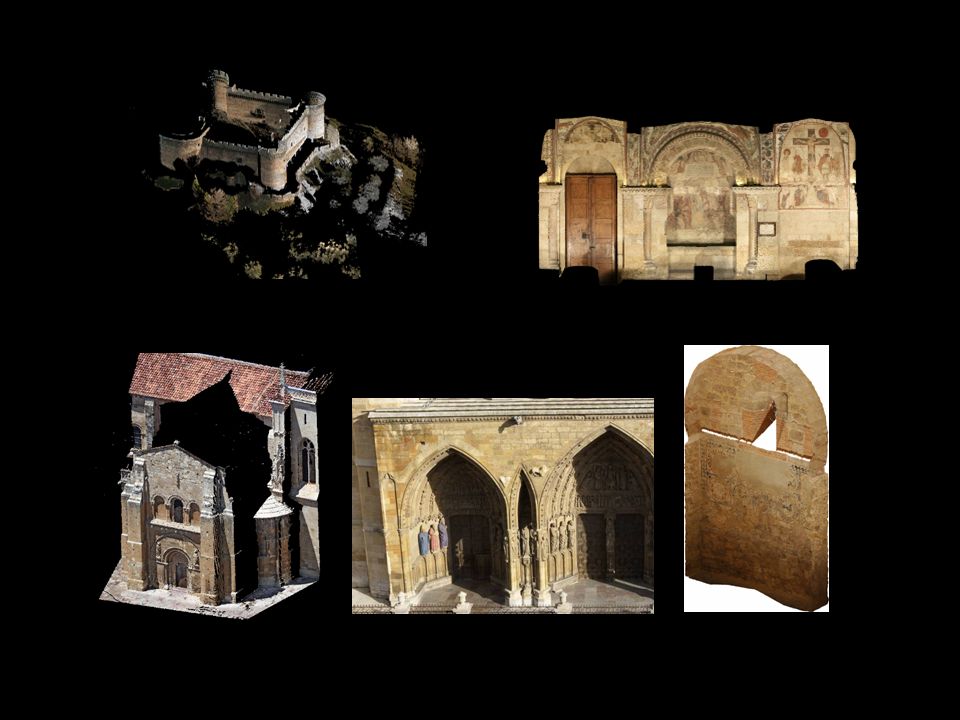

17 PINTAMOS EN 3D PORTICO DE LA CATEDRAL DE LEON
