1 PRODUCCION MAS LIMPIA EDICIÓN 2006

2 NUEVAS TECNICAS PARA MEJORAR EL RENDIMIENTO METALICO EN EL VACIADO DE PIEZAS FUNDIDAS II SEMINARIO DE NUEVAS TECNOLOGIAS EN FUNDICION II SEMINARIO DE NUEVAS TECNOLOGIAS EN FUNDICION ORGANIZA IMCS ING. JORGE G CARDENAS CASTRO CIP 9810 CIP 9810

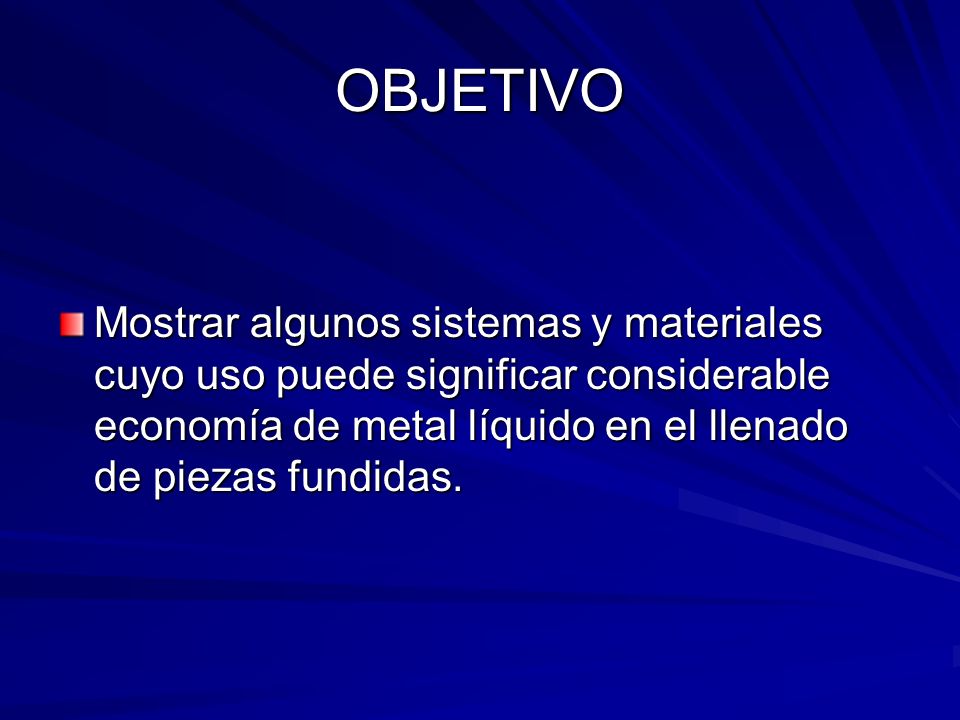

3 OBJETIVO Mostrar algunos sistemas y materiales cuyo uso puede significar considerable economía de metal líquido en el llenado de piezas fundidas.

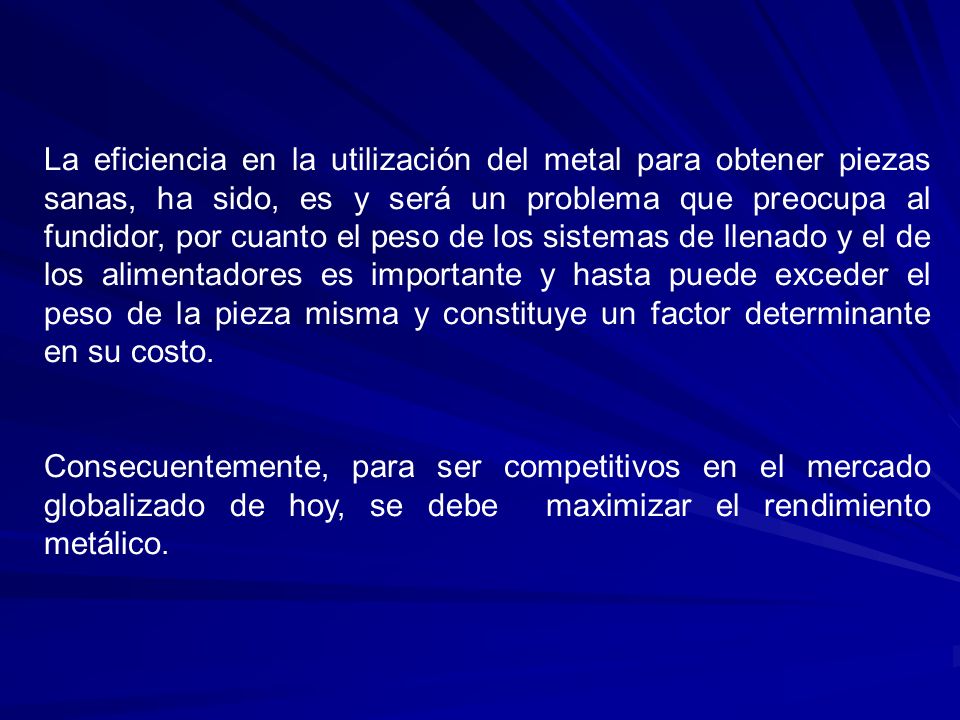

4 La eficiencia en la utilización del metal para obtener piezas sanas, ha sido, es y será un problema que preocupa al fundidor, por cuanto el peso de los sistemas de llenado y el de los alimentadores es importante y hasta puede exceder el peso de la pieza misma y constituye un factor determinante en su costo. Consecuentemente, para ser competitivos en el mercado globalizado de hoy, se debe maximizar el rendimiento metálico.

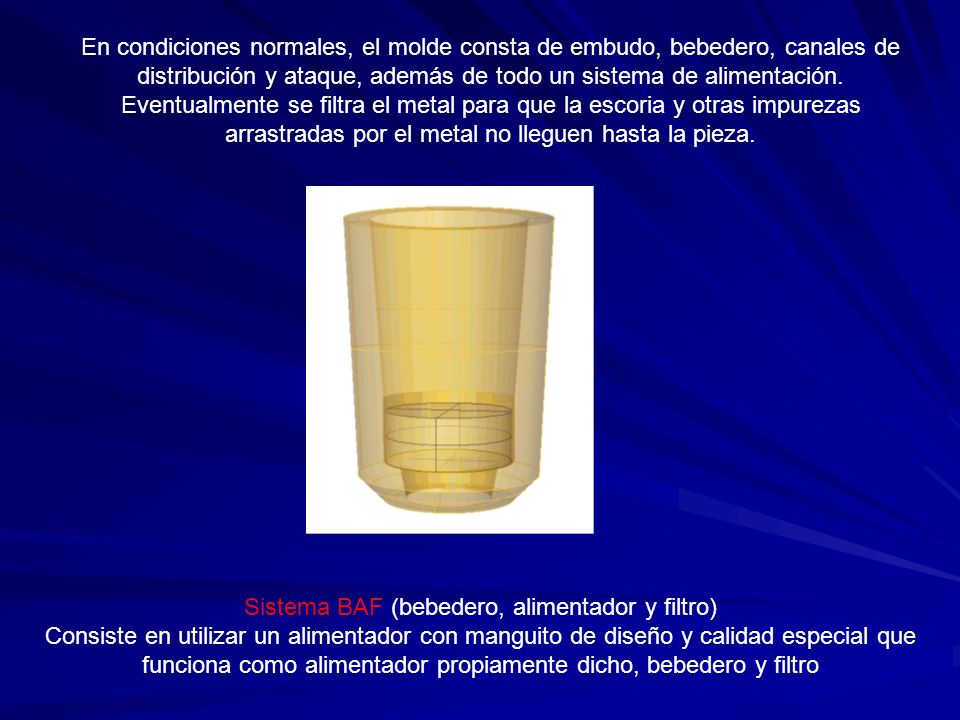

5 En condiciones normales, el molde consta de embudo, bebedero, canales de distribución y ataque, además de todo un sistema de alimentación. Eventualmente se filtra el metal para que la escoria y otras impurezas arrastradas por el metal no lleguen hasta la pieza. Sistema BAF (bebedero, alimentador y filtro) Consiste en utilizar un alimentador con manguito de diseño y calidad especial que funciona como alimentador propiamente dicho, bebedero y filtro

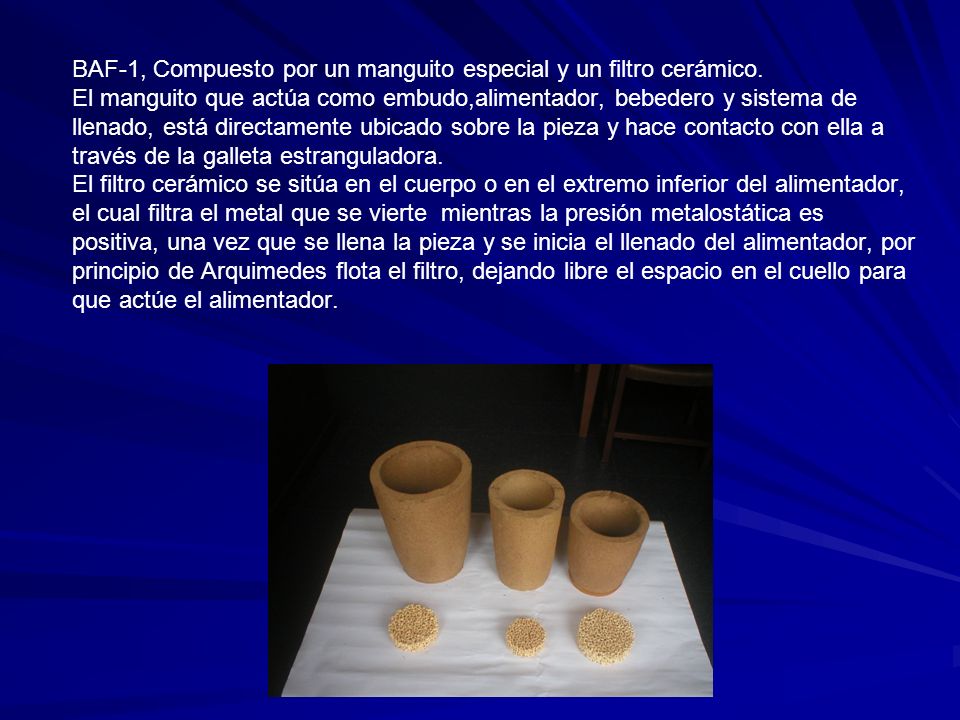

6 BAF-1, Compuesto por un manguito especial y un filtro cerámico. El manguito que actúa como embudo,alimentador, bebedero y sistema de llenado, está directamente ubicado sobre la pieza y hace contacto con ella a través de la galleta estranguladora. El filtro cerámico se sitúa en el cuerpo o en el extremo inferior del alimentador, el cual filtra el metal que se vierte mientras la presión metalostática es positiva, una vez que se llena la pieza y se inicia el llenado del alimentador, por principio de Arquimedes flota el filtro, dejando libre el espacio en el cuello para que actúe el alimentador.

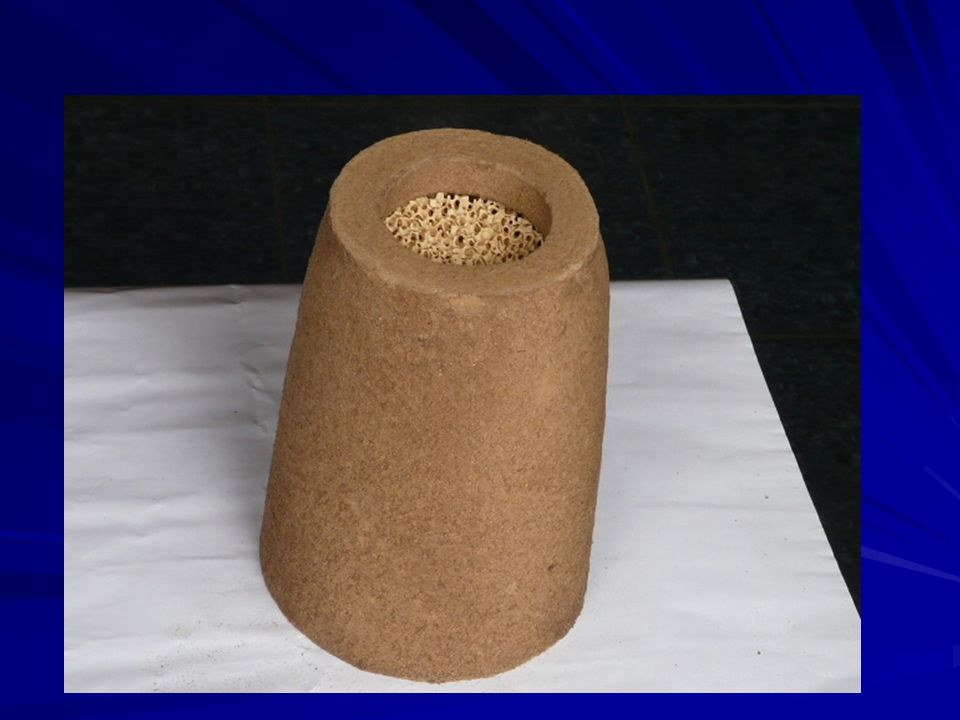

7

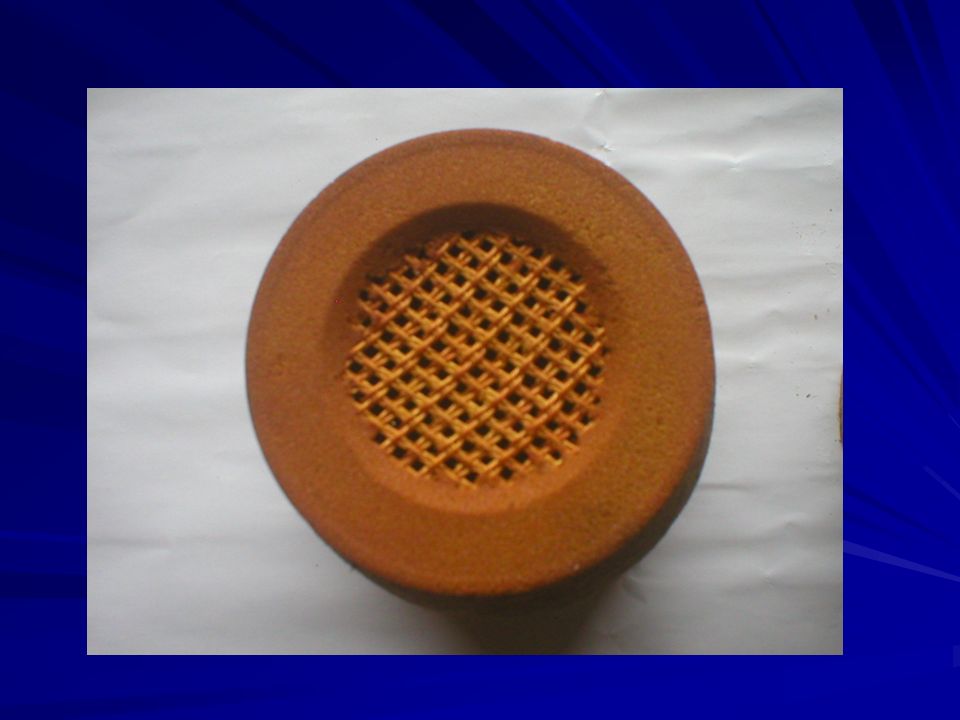

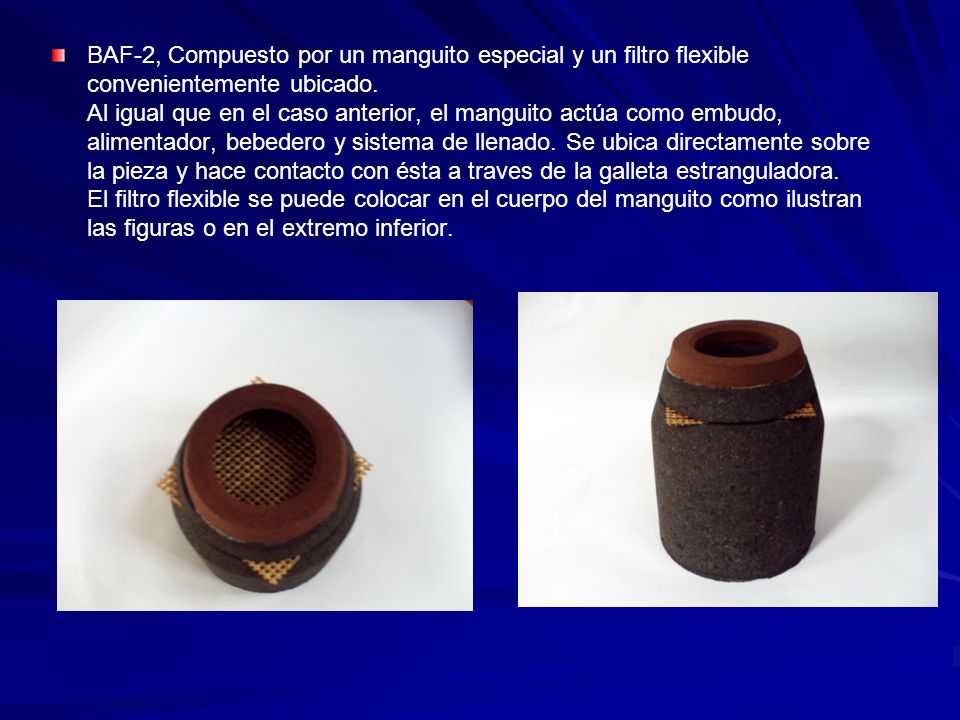

8 BAF-2, Compuesto por un manguito especial y un filtro flexible convenientemente ubicado. Al igual que en el caso anterior, el manguito actúa como embudo, alimentador, bebedero y sistema de llenado. Se ubica directamente sobre la pieza y hace contacto con ésta a traves de la galleta estranguladora. El filtro flexible se puede colocar en el cuerpo del manguito como ilustran las figuras o en el extremo inferior.

9

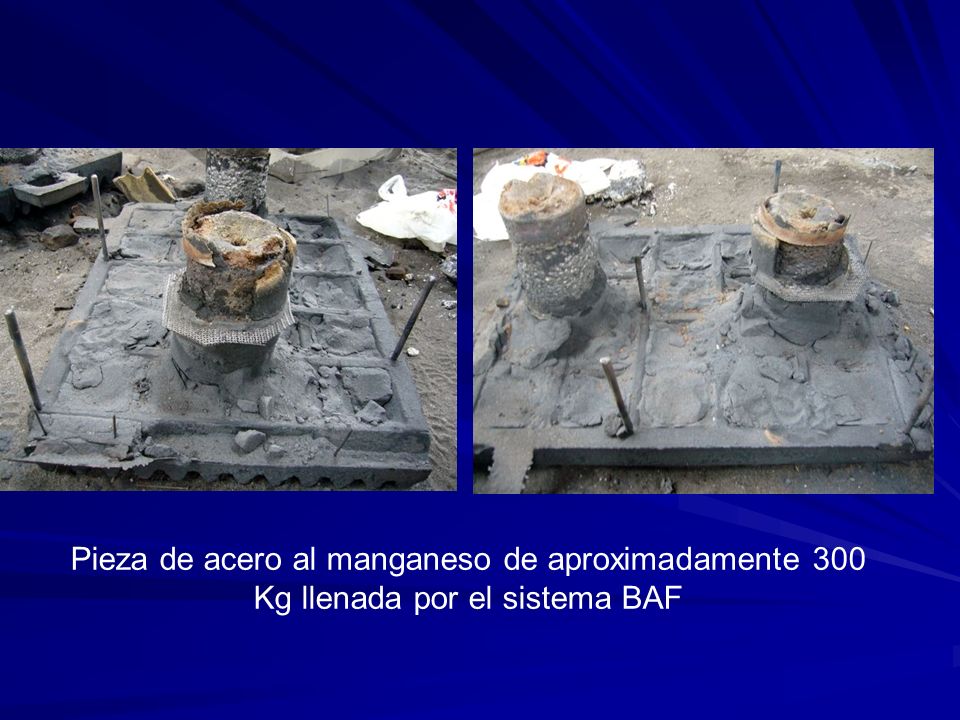

10 Pieza de acero al manganeso de aproximadamente 300 Kg llenada por el sistema BAF

11 Filtro flexible en posición horizontal

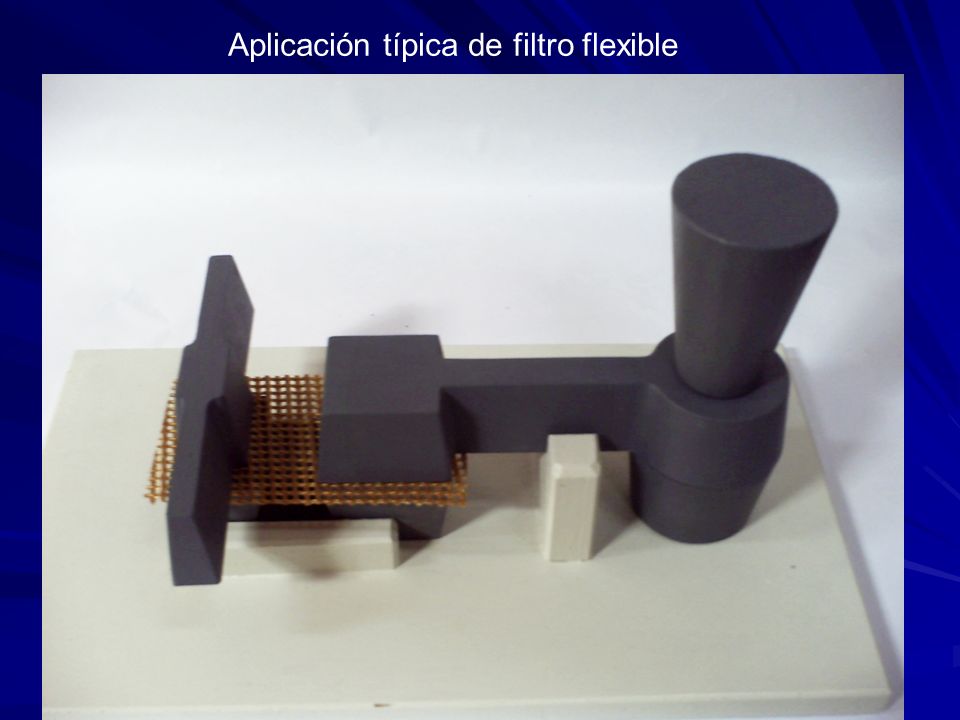

12 Aplicación típica de filtro flexible

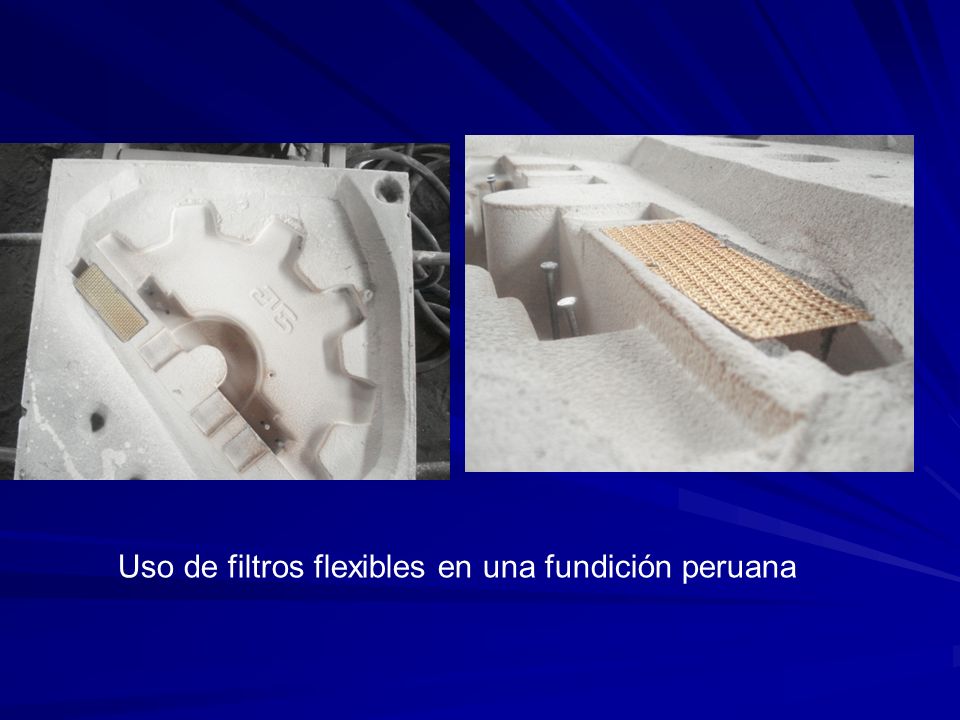

13 Uso de filtros flexibles en una fundición peruana

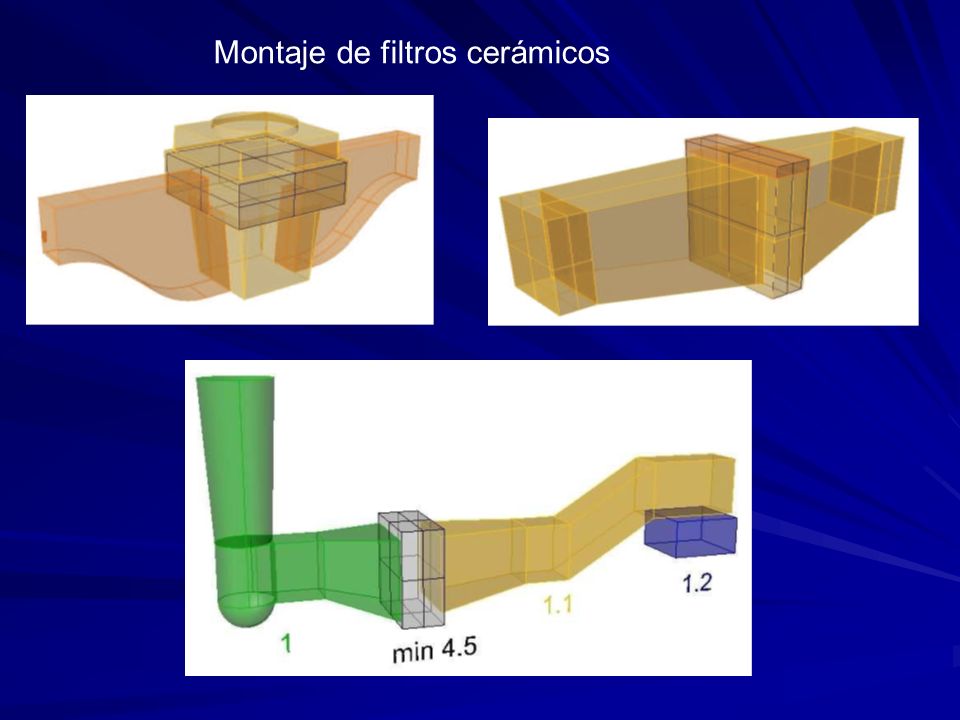

14 Sistema BAF (bebedero, alimentador y filtro) Consiste en utilizar um alimentador com manguito de diseño y calidad especial que funciona como alimentador propiamente dicho, bebedero y filtro. BAF-1, Compuesto por um manguito especial y um filtro ceramico. El manguito que actúa como embudo,alimentador, bebedero y sistema de llenado, está directamente ubicado sobre la pieza y hace contacto com ella a traves de la galleta estranguladora. El filtro cerámico se sitúa em el cuerpo o em el extremo inferior del alimentador, el cual filtra el metal que se vierte sobre el alimentador mientras la presion metalostática es positiva, uma vez que se llena la pieza y se inicia el llenado del alimentador, por principio de Arquimedes flota el filtro, dejando libre el espacio em el cuello para que actúe el alimentador. BAF-2, Compuesto por um manguito especial y um filtro flexible convenientemente ubicado. Al igual que em caso anterior, el manguito actúa como basín, alimentador, bebedero y sistema de llenado. Se ubica directamente sobre la pieza y hace contacto com ésta a traves de la galleta estranguladora. El filtro flexible se puede colocar em el cuerpo del manguito como ilustran las figuras o em el extremo inferior. Montaje de filtros cerámicos

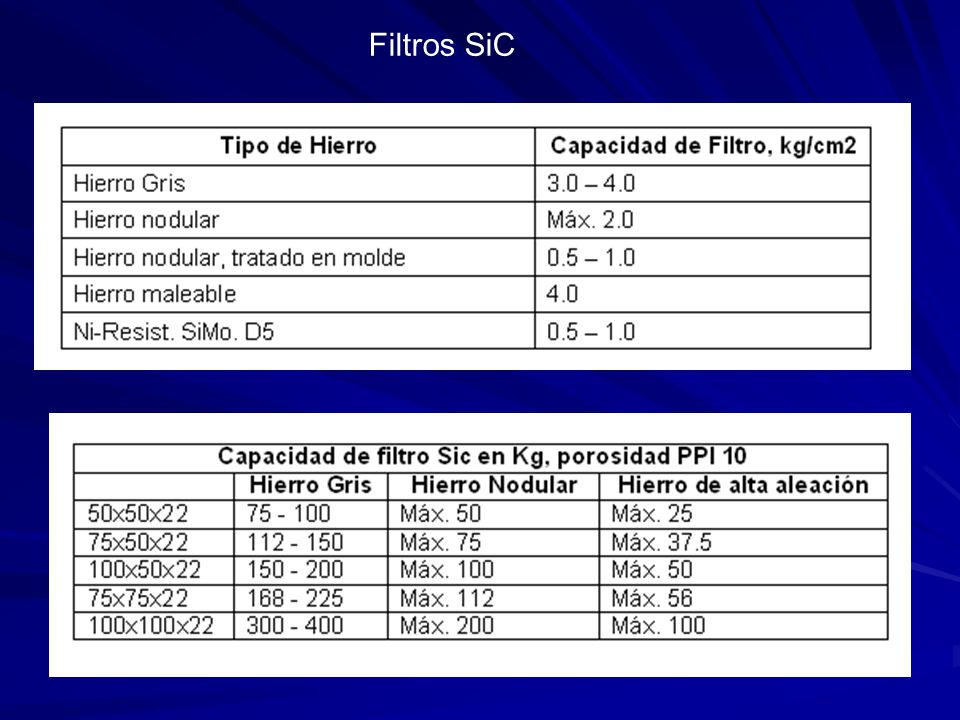

15 Filtros SiC

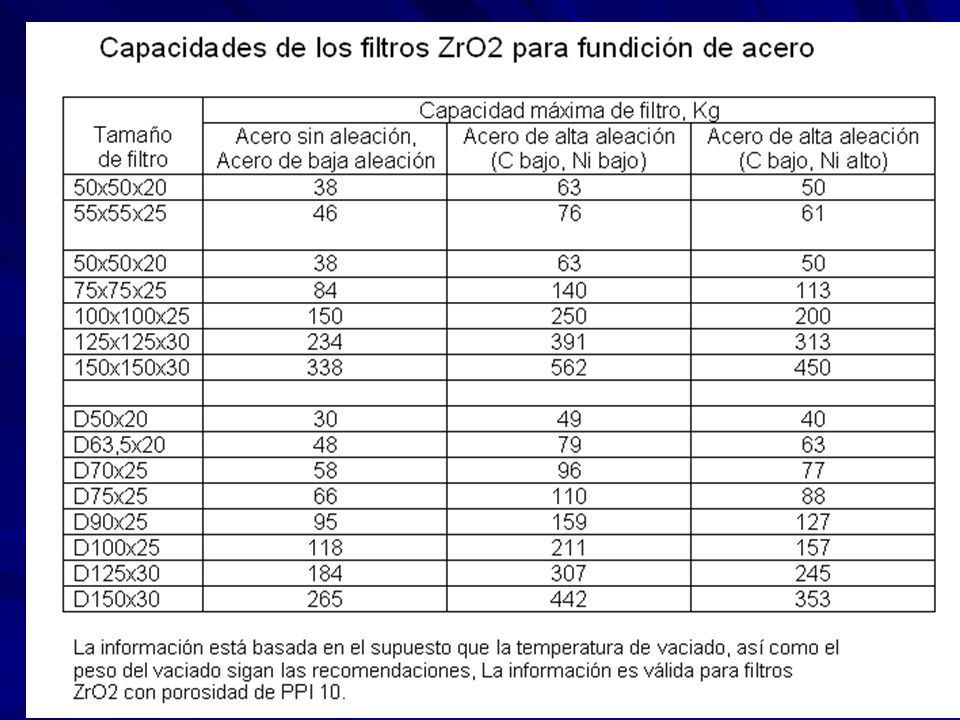

16

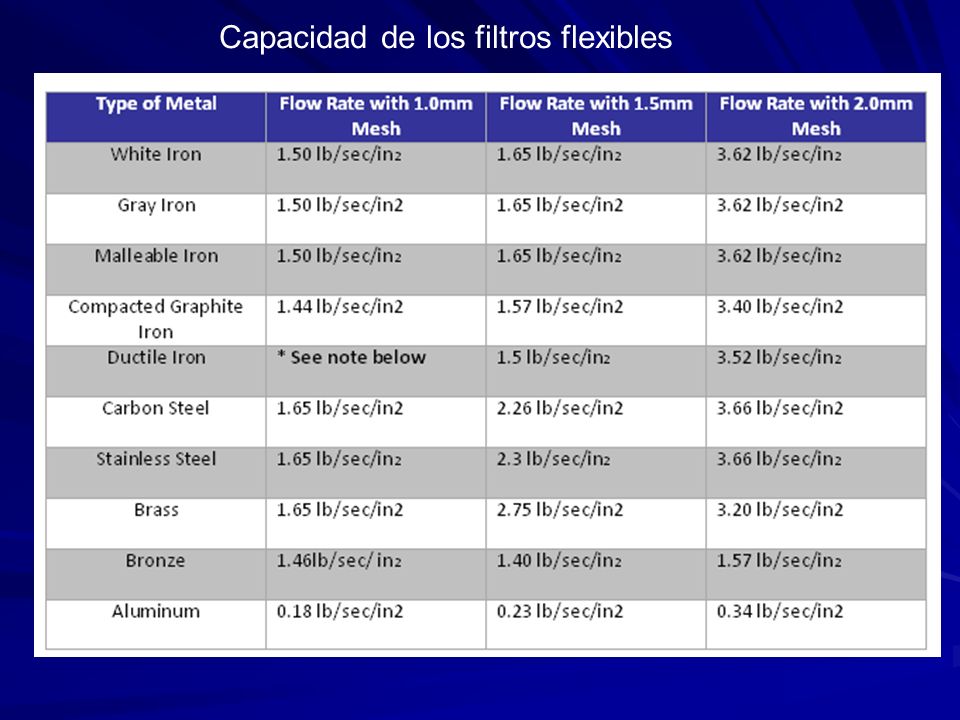

17 Capacidad de los filtros flexibles

18 FILTROS FLEXIBLES Y SUS APLICACIONES MAS COMUNES EN EL FUNDICION 1.- Para el filtrado de metal líquido en sus diversas formas como fue expuesto y..... 2.- Como tejido que altera la estructura en la zona de contacto del alimentador con la pieza facilitando el quiebre y resolviendo problemas difíciles en algunos casos. Filtro flexible en montaje para ruptura o quiebre del alimentador
