EGIPTO Arquitectura Tumbas y templos Adobe ( al principio) materiales

Presentación del tema: "EGIPTO Arquitectura Tumbas y templos Adobe ( al principio) materiales"— Transcripción de la presentación:

1 EGIPTO Arquitectura Tumbas y templos Adobe ( al principio) materiales
Piedra sensación de eternidad materiales Formas nítidas, geométricas, rotundas Estructuras adinteladas ( conocían las bóvedas, pero líneas rectas dan sensación de eterno) Predominio de la masa sobre los vanos Monumentalidad y colosalismo Valores estéticos

2 Estructura trapezoidal Distribución interna:
Forma rectangular Estructura trapezoidal Distribución interna: cámara funeraria (subterránea), pozo, serdab (capilla del doble) falsas puertas mastabas tumbas Escalonada Zoser Acpdadas Snefru Regulares Keops pirámides Hipogeos tumbas excavadas en roca (Valle de los Reyes) Funciones: culto y económicas Arte egipcio Arquitectura tipología Avenida de esfinges o carneros de Amón Obelisco Pilonos (muro en talud) Rehundimiento central Patio hipetro (descubierto ) rodeado de pórticos Sala hipóstila (cubierta) bosque de columnas Capilla Residencia del Dios Disminuye en tamaño y en luminosidad Partes templos Exentos Karnak y Luxor Semiespeos( semiexcavados) reina Hatshepsut Speos (excavados) Ramsés II Tipos Escultura y pintura (característica en las imágenes)

3 Mastaba

4 Croquis mastaba El resto de la construcción
se hacía macizo, sin ninguna cavidad más o dependencia Cubren techo con maderas (viguetas sobre la que disponen tablas) y encima macizan con cascajos y gravas Durante una época se construyó una escalera desde el exterior que conducía a la cámara mortuoria para depositar al difunto y después la cegaban Capillas superficiales Para el doble o Ka con puerta falsa hacia oriente para comunicar el mundo de los vivos y de los muertos. Contenían también ajuar funerario Pozo para bajar al difunto (con el tiempo se prefirió el de forma de L). Mediante cuerdas bajaban rastrillos de piedra, con lo cual cegaban la entrada para evitar saqueos Cámara subterránea principal orientada al oeste destinada para el sarcófago Cámaras secundarias destinadas al ajuar funerario más valioso Croquis mastaba

5 Serdab mastaba Cuando una persona moría
El Ba subía a los cielos, pero el Ka, o energías vitales necesitaba para su vida en el más allá del soporte material de todas las cosas que había usado en la tierra En el interior de estas capillas se colocaban todos los elementos materiales que iba a necesitar el difunto, ya fuese de modo real o representado mediante esculturas y pinturas (esclavos, alimentos, etc.) En un hueco en la pared se colocaba el doble del Ka(para que lo reconociera se le ponía una inscripción con su nombre Serdab mastaba

6 Conducía hacia la cámara funeraria, siendo posteriormente cegado
Pasillo descendente mastaba

7 Pirámide Pirámide escalonada Zoser Características generales:
formas nítidas, geométricas puras, líneas rectas y hechas en piedra (eternidad), predominio del macizo sobre vano, etc. Construcciones simbólicas (edificios macizos, sin dependencias internas que remedan construcciones reales) Varias modificaciones: Al principio iba a ser una mastaba de planta cuadrada pero se le amplió la base haciéndola rectangular y se añadieron los distintos cuerpos Patio del Hebsed (fiesta de la renovación) Santuarios del Alto y Bajo Egipto Mastaba meridional Patio meridional Pórtico de acceso (54 m. longitud). De techo plano, la luz entra por ventanucos situados en lo alto del muro Superposición de seis mastabas de altura desigual Dimensiones más de medio kilómetro de longitud por 277 m. de ancho (auténtica ciudad funeraria) 60 m. Se sustituye adobe por piedra( caliza local recubierta de caliza fina de Tura) Muro de diez metros de altura con contrafuertes verticales. Catorce puertas falsas y un único acceso de pequeñas dimensiones Pirámide escalonada Zoser

8 Pirámide acodada de Snefru

9 Conjunto de Gizeh. Aérea
Ordenación ortogonal de ciudad funeraria (mastabas distribuidas en calles perpendiculares) Contraste entre poco resalte de tumbas de súbditos y realce de pirámide Conjunto de Gizeh. Aérea

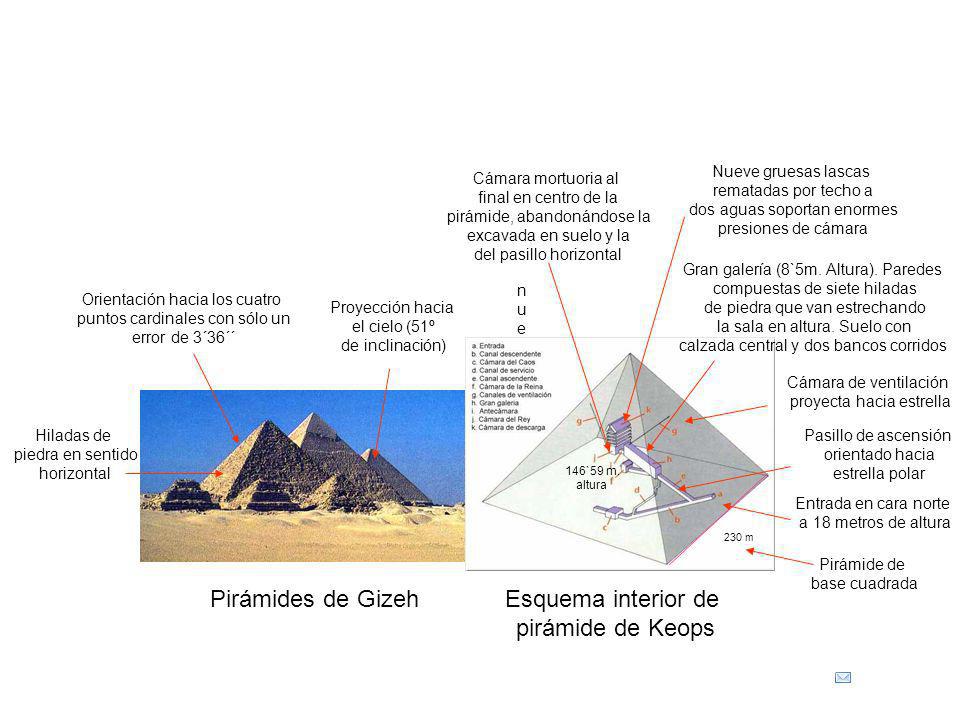

10 Pirámides de Gizeh Esquema interior de pirámide de Keops
Nueve gruesas lascas rematadas por techo a dos aguas soportan enormes presiones de cámara Cámara mortuoria al final en centro de la pirámide, abandonándose la excavada en suelo y la del pasillo horizontal Gran galería (8`5m. Altura). Paredes compuestas de siete hiladas de piedra que van estrechando la sala en altura. Suelo con calzada central y dos bancos corridos nue Orientación hacia los cuatro puntos cardinales con sólo un error de 3´36´´ Proyección hacia el cielo (51º de inclinación) Cámara de ventilación proyecta hacia estrella Hiladas de piedra en sentido horizontal Pasillo de ascensión orientado hacia estrella polar 146`59 m. altura Entrada en cara norte a 18 metros de altura 230 m Pirámide de base cuadrada Pirámides de Gizeh Esquema interior de pirámide de Keops

11 Keops

12 Kefren

13 Mikerinos

14

15 Gran esfinge de Gizeh (Kefrén)
Punta revestida de oro para provocar destellos e imitar rayos del sol Exterior recubierto con granito rosado Cabeza inspirada en el faraón Kefrén con el nemes (pañuelo), el aureus( serpiente) y ha desaparecido la barba postiza 143 m. Aprovecharon la forma de una masa rocosa abandonada por los canteros (la mayoría del cuerpo no tuvieron que tallarlo sino simplemente recubrirlo con una capa de yeso 215 m. 20 m. Rodeada de rocas, sólo sobresale la cabeza 57 m. Gran esfinge de Gizeh (Kefrén)

16 para la elevación de bloques
Realización de rampas para la elevación de bloques de piedras Construcciòn de las pirámides

17 Gizeh. Vía procesional Templo funerario (situado al este,
constaban de una zona pública y otra restringida a los sacerdotes. Llevaban a cabo ceremonias de alimentación ritual diaria del faraón dios) Calzada (estaba cubierta, para preservar el cortejo fúnebre de miradas impuras). La escasa iluminación se recibía de estrechas aberturas en el techo Templo del Valle (se realizaba verificación de ceremonias de purificación del cadáver y apertura de la boca) Gizeh. Vía procesional

18 Pirámide. Sillares Eran tallados y transportados a través del río en
barcazas desde las numerosas canteras Pirámide. Sillares

19 Hipogeos TU Tumbas Valle de los Reyes
1º) A partir de la quinta dinastía las pirámides pierden importancia como edificio funerario. O bien se hacen de pequeñas dimensiones con adobe o se construyen mastabas. 2º) Para evitar los saqueos, a partir de Amenofis I (Imperio Nuevo) se trasladan las tumbas a un lugar aislado y sin signos externos que delatasen su posición. Son los Hipogeos, excavados en la roca. El templo funerario se realizaba alejado de la tumba, con lo cual, en él si podían mostrar toda la magnificencia del faraón sin delatar la posición del sepulcro y el rico ajuar funerario. Se solían ubicar en la base del monte que estaba en contacto con el valle que conducía a Tebas Las puertas de acceso a la tumba se hacía a distinta altura para tratar de evitar su expolio TU Tumbas Valle de los Reyes

20 Tumba excavada de Beni Hasam

21

22 El templo egipcio

23 Karnak. Aérea Luxor. Obelisco Detrás: Sala hipetra (A), hipóstila (B)
(bosque de inmensas columnas cilíndricas con fustes formados con numerosos tambores,ricamente decorados con pinturas y huecorelieves, con capiteles papiriforme, lotiforme, etc, techos adintelados con reproducciones del cielo nocturno, disminución de la luz (pequeños vanos cenitales con celosías) .El suelo va subiendo a la vez que el techo es cada vez más bajo hasta llegar a la sala de la barca en total oscuridad Obelisco de forma prismática (símbolo de rayo solar petrificado) Falsa gola egipcia (especia de moldura saliente) En nichos se sujetaban banderolas y estatuas adornan la puerta C B A Karnak. Aérea Luxor. Obelisco

24

25 Karnak. Avenida de las Esfinges
Cabeza y pecho de mujer y cuerpo de león Encargadas de proteger el templo Karnak. Avenida de las Esfinges

26 Templo de Karnak Rehundimiento central donde se abre una
puerta (simbolizan las dos montañas entre las cuales nació el sol) En nichos verticales se colocaban mástiles recubiertos de bronce que sobresalían del muro y que tenían ondeando banderolas Pilonos en talud Interior de muros huecos. Escalera interior y dependencias con funciones de almacén Avenida de esfinges Templo de Karnak

27 Pilonos

28 Luxor. Lateral En lateral estanque que simboliza aguas
primigenias Conjunto arquitectónico rodeado de un muro que aislaba del exterior Luxor. Lateral

29 Sala hipetra Rodeada en varios frentes por pórticos columnados
Era la última zona a la que podía acceder el pueblo Pilonos decorado con huecorelieves

30 Reproducción de la policromía de interior de templo
El colosalismo y la exhuberancia decorativa impactaban al observador Profusa decoración. En columnas remite a elementos vegetales como recuerdo de primeros elementos constructivos y del ecosistema egipcio Reproducción de la policromía de interior de templo

31 Columnas sala hipóstila
Enormes masas de columnas muy próximas unas a otras (sobre todo en naves laterales) dan sensación de opresión, empequeñeciendo al hombre Columnas constaban de gruesa basa (lisa), fuste formado por once o doce tambores de desigual tamaño decorados con relieves y capitel de formas abiertas o cerradas Columnas centrales más elevadas (24 m.) que las laterales. Aprovechaban desnivel para abrir ventanas con celosías Columnas de nave central rematadas con capiteles abiertos (campaniformes), mientras laterales son capiteles papiriformes cerrados Columnas sala hipóstila

32 Columnas Columna lotiforme Columna Hathorica Columna papiriforme

33 Columnas lotiformes y campaniformes en Luxor
Capitel campaniforme Columnas lotiformes y campaniformes en Luxor

34 Semiespeos de Deir el Bahari. Aérea y frontal
Importancia del paisaje: Perfecta integración en el acantilado de rocas blancas y rojas Características generales: formas nítidas, geométricas puras, colosalismo líneas rectas (adintelada) y hechas en piedra (eternidad), etc. Templo de Mentuhotep) Templo de Hatshepsut Terraza con pilares coronado por pequeña pirámide Sala hipóstila y cella excavada en interior de montaña Avenida con estatuas del rey Sala hipetra Doble terraza Acceso a través de rampas

35

36 Esquema de Deir eI Bahari
Desarrollo en profundidad al no poder competir con el acantilado en altura (armonía medio natural y arquitectónico) Tumba de Hatshetsup Rampa escalonada de acceso a primera terraza Segunda rampa de acceso a una terraza doble Recinto con dos estanques y abundante vegetación Avenida de más de un kilométro flanqueada con esfinges cada diez metros con la cabeza de la reina (destruidas por Tutmosis III) Sala hipetra Capilla de Anubis y demás dependencias excavadas en la roca de forma laberíntica Los pilares de los extremos precedidos de estatuas osíricas con el rostro de la reina Pórticos con pilares cuadrados en primera hilera y poligonales la segunda Esquema de Deir eI Bahari

37 Gran espeo de Ramsés II Perfecta orientación hacia el Este:
El templo tiene una profundidad de 65 m. En la sala del fondo hay cuatro estatuas de Ptah, Ramsés, Amón y Re-Horakhte . Las dos del centro son iluminadas directamente por el sol del amanecer los días 20 de febrero (primer día del shemu: recolección de la cosecha) y 20 de octubre( primer día de la estación del peret : germinación de la semilla) Estatua de Ra-Horakhte divinidad del templo Pilono en forma de talud excavado en la roca para aumentar efecto de lejanía (perspectiva Friso de 33 babuinos adorando al sol La falsa gola del pilono, formada por un toro y un caveto presentan jeroglíficos Enmarcado por dos contrafuertes oblicuos Estatuas colosales de Ramses II (más de veinte metros de altura) flanquean entrada. En lugar de ser estatuas exentas que preceden al pilonos son altosrelieves Estatuas de madre, esposas e hijos de Ramsés a menor escala La sala hipetra precede al pilono, al ser imposible hacer en el interior el patio porticado Gran espeo de Ramsés II

38 Interior de espeo de Ramsès II

39 Las cuatro divinidades: Ptah, Amón, Ramsés I y Re-HorakhteI
Iluminación con primeros rayos del 20 de febrero y 20 de octubre Sancta sanctorum, capilla final Fondo de espeo de Ramses II

40 Pequeño espeo de Nefertari
Sobre entrada en talud se excavan seis nichos con estatuas (dos colosos de Nefertari flanqueado cada uno por dos colosos de Ramsés Orientación S E Dedicado a la diosa Hathor Altura inferior (estatuas 10 m.) Pequeño espeo de Nefertari

41 Espeo de Nefertari. Interior
Cella al fondo Sala hipóstila de planta cuadrada con seis pilares con representación de la diosa Hathor Espeo de Nefertari. Interior
