FORMULACIÓN Y NOMENCLATURA

Presentación del tema: "FORMULACIÓN Y NOMENCLATURA"— Transcripción de la presentación:

1 FORMULACIÓN Y NOMENCLATURA
24/09/12

2 Contenidos (1) 1.- Fórmulas empíricas y moleculares.
2.- Concepto de número de oxidación. 3.- Determinación del nº de oxidación 4.- Combinaciones binarias. Nomenclatura Stock y sistemática. 4.1. Óxidos 4.2. Combinaciones binarias con H. 4.3. Sales binarias.

3 Contenidos (2) 5.- Hidróxidos y cianuros
6.- Ácidos oxácidos Nomenclatura tradicional y sistemática. 7.- Sales. 7.1. Sales ternarias. 7.2. Sales ácidas.

4 Fórmulas químicas Empírica. Molecular. Semidesarrollada.
Desarrollada o estructural.

5 Fórmula empírica Expresa mediante símbolos y subíndices los elementos que forman el compuesto y la relación mínima en que sus átomos e iones están presentes en él. Ejemplo: CH. No existe ninguna molécula formada exclusivamente por un átomo de C y uno de H.

6 Fórmula molecular Expresa mediante símbolos y subíndices los elementos que forman el compuesto químico y el nº de átomos de cada elemento que están presentes en una molécula de éste. NO PUEDE SIMPLIFICARSE. Ejemplos: C6H6 (benceno), C2H2 (etino) Ambas sustancias tienen la fórmula empírica anterior (CH)

7 Fórmula desarrollada o estructural
Es una representación que indica la forma de unión de los átomos que constituyen el compuesto químico. Ejemplos: H–O–H. H H H    H–C–C–C–O–H    H H H

8 Fórmula semidesarrollada
Se utiliza preferentemente en química orgánica. Se desarrollan solo algunos enlaces (normalmente los que constituyen las cadenas). Ejemplo: La fórmula anterior sería: CH3–CH2–CH2OH

9 Estado o número de oxidación
Carga que tendría un átomo si todos su enlaces fueran iónicos (no es, pues, carga real). Los estados de oxidación positivos de los no-metales sólo se dan cuando se combinan con otro no metal más electronegativo (generalmente Oxígeno)

10 Principales números de oxidación de los elementos (A)
Grupo 1: Grupo 2: Grupo 13: Grupo 14: Grupo 15: Grupo 16: Grupo 17: H: –1,+1; Li, Na, K, Rb, Cs: + 1 Be, Mg, Ca, Sr, Ba: + 2 B: –3,+3; Al: +3 C: –4,+2,+4; Si: –4,+4; Sn, Pb: +2,+4 N: –3,+1,+2,+3,+4,+5; P: –3,+1,+3,+5; As, Sb: –3,+3,+5 O: –2; S, Se. Te: –2,+2,+4,+6 F: –1: Cl, Br, I: –1;+1,+3,+5,+7

11 Principales números de oxidación de los elementos (B)
Ti (Grupo 4): +4; V (Grupo 5): + 5 Cr (Grupo 6): +2,+3,+6 Mn (Grupo 7): +2,+3,+4,+6,+7 Fe (Gr. 8), Co (Gr. 9). Ni: (Gr. 10): +2,+3 Pt, (Gr. 10) +2,+4 Cu: +1,+2; Ag: +1; Au: +1,+3 Zn, Cd: +2: Hg: +1,+2 Grupo 11: Grupo 12:

12 Estado de oxidación (E.O.) en elementos, oxígeno e hidrógeno.
Los átomos de los elementos, formen moléculas con un átomo o con varios tienen E.O. = 0 Ejemplo: Fe, H2, P4 El oxígeno suele tener E.O. = –2 Excepto en O2 (0) y peróxidos (-1) y óxidos de flúor (+2) El hidrógeno suele tener E.O. = +1 Excepto en H2 (0) e hidruros (–1)

13 Cálculo del estado de oxidación (E.O.)
La suma de los E.O. de una molécula neutra es “0” y en el caso de un ion coincide con su carga. Ejemplo: Determinar el E.O. del S en el H2SO4. Como es una molécula neutra: (+1)·2 + E.O. (S) + (–2)· 4 = 0 De donde despejando queda: E.O. (S) = +6

14 Llamaremos al E.O. (Cl) = x
Ejemplo: Determinar el E.O. del cloro en las siguientes especies: AlCl3, LiClO2, HCl, NaClO3, ClO–, ClO4–. Llamaremos al E.O. (Cl) = x AlCl3 : LiClO2 : HCl : NaClO3 : ClO–: ClO4–: +3 + 3x = 0  x = –1 +1 + x +(–2) ·2 = 0  x = +3 +1 + x = 0  x = –1 +1 + x + (–2) ·3 = 0  x = +5 x + (–2) = –1  x = +1 x +(–2) ·4 = –1  x = +7

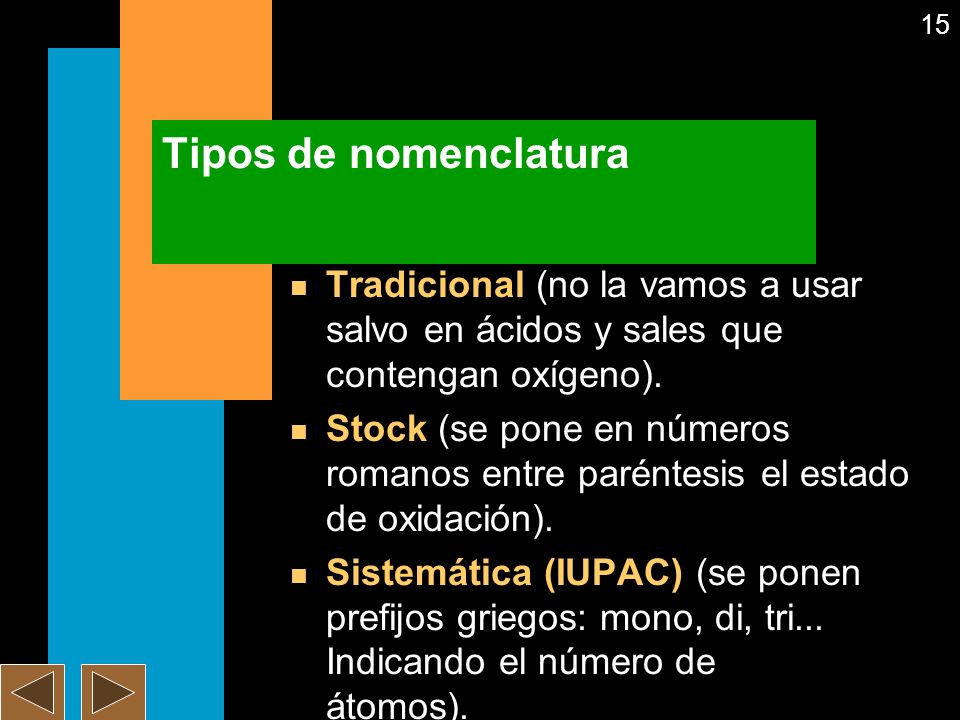

15 Tipos de nomenclatura Tradicional (no la vamos a usar salvo en ácidos y sales que contengan oxígeno). Stock (se pone en números romanos entre paréntesis el estado de oxidación). Sistemática (IUPAC) (se ponen prefijos griegos: mono, di, tri... Indicando el número de átomos).

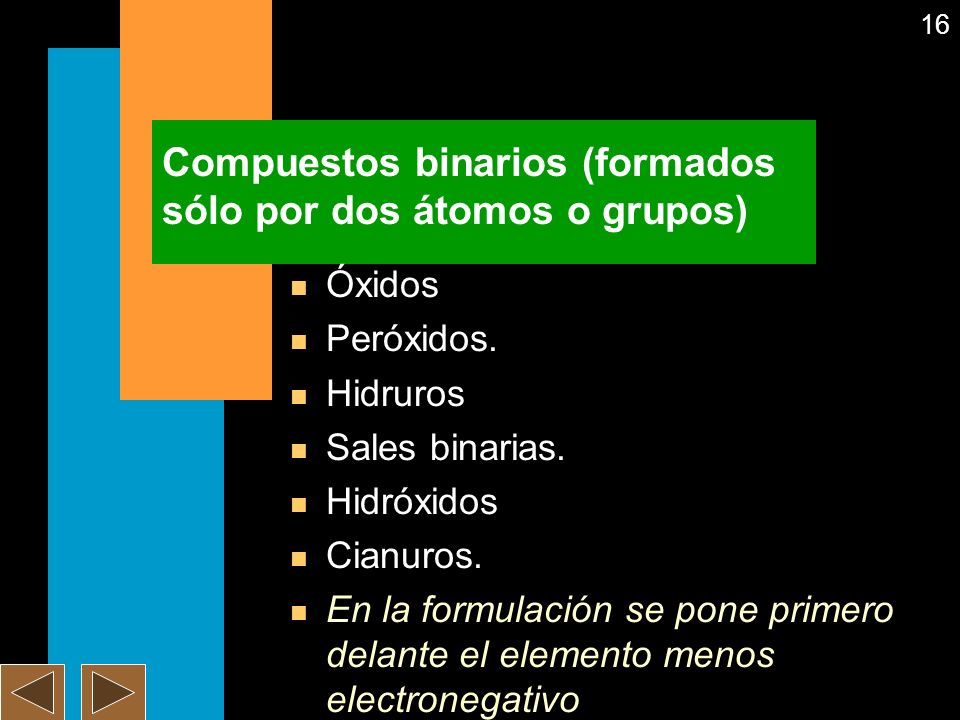

16 Compuestos binarios (formados sólo por dos átomos o grupos)
Óxidos Peróxidos. Hidruros Sales binarias. Hidróxidos Cianuros. En la formulación se pone primero delante el elemento menos electronegativo

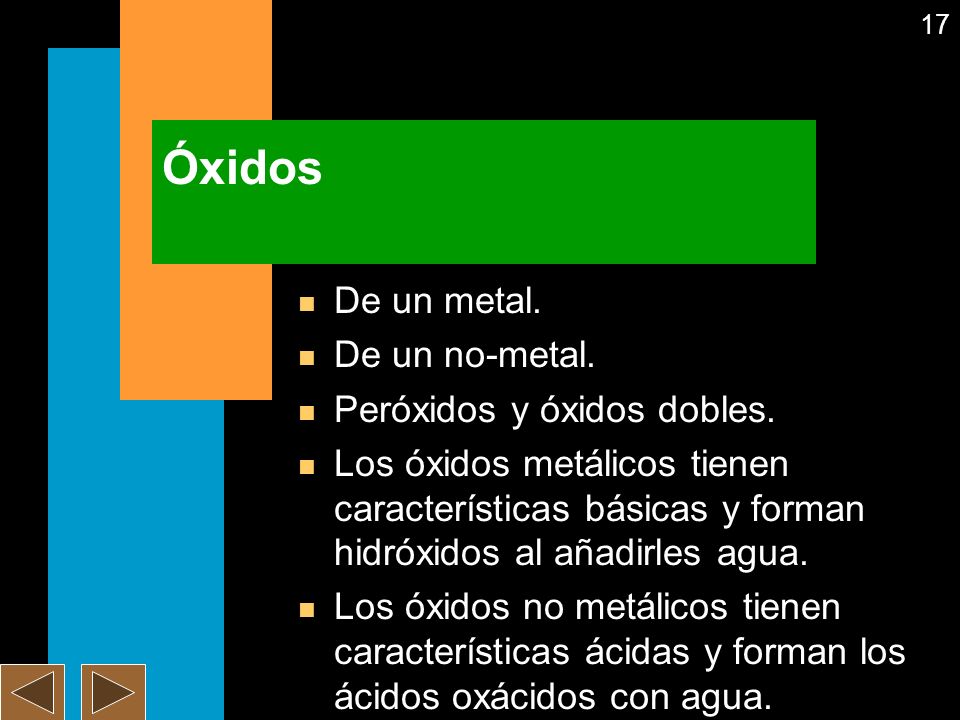

17 Óxidos De un metal. De un no-metal. Peróxidos y óxidos dobles.
Los óxidos metálicos tienen características básicas y forman hidróxidos al añadirles agua. Los óxidos no metálicos tienen características ácidas y forman los ácidos oxácidos con agua.

18 Óxidos NOMENCLATURA STOCK
Se pone primero el elemento menos electronegativo seguido del oxígeno. Cuando el elemento tenga varios E.O. se indica éste entre paréntesis. óxido de carbono (II) óxido de cobre (I) óxido de plomo (IV) óxido de cloro (VII) EJEMPLOS CO Cu2O PbO2 Cl2O7

19 Óxidos NOM. SISTEMÁTICA
Se nombra con prefijo-óxido de prefijo-metal sólo en el caso de que el elemento tenga varios E.O. monóxido de carbono óxido de dicobre dióxido de plomo heptóxido de dicloro EJEMPLOS CO Cu2O PbO2 Cl2O7

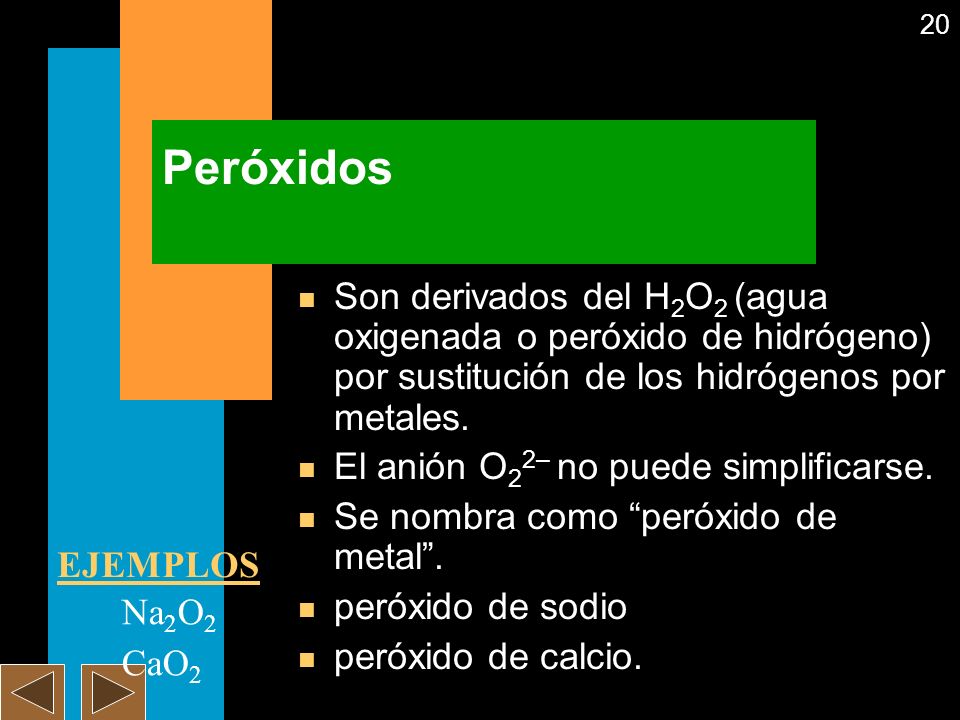

20 Peróxidos Son derivados del H2O2 (agua oxigenada o peróxido de hidrógeno) por sustitución de los hidrógenos por metales. El anión O22– no puede simplificarse. Se nombra como “peróxido de metal”. peróxido de sodio peróxido de calcio. EJEMPLOS Na2O2 CaO2

21 Hidruros De un metal. De un no-metal.

22 Hidruros metálicos (M + H) NOMENCLATURA STOCK
Sólo se usa con los metales de transición. Cuando haya ambigüedad se pone el E.O. entre paréntesis. hidruro de cobalto (II) hidruro de cobre (I) EJEMPLOS CoH2 CuH

23 Hidruros metálicos NOM. SISTEMÁTICA
prefijo-hidruro de metal. hidruro de litio hidruro de estaño dihidruro de cobalto hidruro de calcio Los metales del grupo 14 sólo tienen el E.O. = +4 al combinarse con H (o “–4” los no-metales) LiH SnH4 CoH2 CaH2 EJEMPLOS

24 Hidruros no metálicos (H + no-metal)
Hay varios de estos compuestos que tienen nombre propio: agua amoniaco metano silano H2O NH3 CH4 SiH4 PH3 AsH3 SbH3 BH3 fosfina arsina estibina borano

25 Hidruros no metálicos (H + no-metal)
NOMENCLATURA ÚNICA No metal terminado en “uro” de hidrógeno. Sulfuro de hidrógeno cloruro de hidrógeno bromuro de hidrógeno EJEMPLOS SH2 HCl HBr

26 Hidruros no metálicos Los hidruros no-metálicos de los grupos 16 y 17 cuando están disueltos en agua tienen características ácidas por lo que se llaman ácido no-metal terminado en “hídrico” Ejemplos: HCl (ac): ácido clorhídrico SH2 (ac): ácido sulfhídrico

27 Sales binarias (M + No-metal) NOMENCLATURA STOCK
Nota: El no-metal actúa con E.O. negativo Sales binarias (M + No-metal) NOMENCLATURA STOCK No-metal terminado en “uro” de metal (E.O.) (sólo en el caso de que el metal tenga más de uno) sulfuro de litio cloruro de hierro (II) carburo de cobalto (II) seleniuro de aluminio EJEMPLOS Li2S FeCl2 Co2C Al2Se3

28 Sales binarias (M + No-metal) NOM. SISTEMÁTICA
Prefijo+No-metal terminado en “uro” de prefijo+metal (sólo en el caso de que el metal tenga varios E.O.) sulfuro de litio dicloruro de hierro carburo de dicobalto seleniuro de aluminio EJEMPLOS Li2S FeCl2 Co2C Al2Se3

29 Hidróxidos (M + OH) Cianuros (M + CN)
Hidróxidos: Son combinaciones de un metal con grupos OH– (hidroxilo) (M+OH) Cianuros: Son combinaciones de un metal con grupos CN– (cianuro) (M+CN) Aunque son compuestos ternarios se formulan igual que las sales binarias dado que tanto el OH–como el CN– son grupos de átomos que permanecen unidos.

30 Hidróxidos y Cianuros. NOM. STOCK.
EJEMPLOS. AuOH NaOH Al(OH)3 Sn(OH)4 HCN NaCN Fe(CN)2 Hidróxido de oro (I) Hidróxido de sodio Hidróxido de aluminio Hidróxido de estaño (IV) Cianuro de hidrógeno Cianuro de sodio Cianuro de hierro (II)

31 Hidróxidos y Cianuros. NOM. SISTEMÁTICA
EJEMPLOS. AuOH NaOH Al(OH)3 Sn(OH)4 HCN (ac) NaCN Fe(CN)2 Monohidróxido de oro Hidróxido de sodio Hidróxido de aluminio Tetrahidróxido de estaño Ácido cianhídrico Cianuro de sodio Dicianuro de hierro

32 Ácidos oxoácidos (HaNbOc) (óxido no metálico + agua)
El E.O. del no-metal es el mismo que en el óxido. Sabiendo la fórmula se puede calcular fácilmente el E.O. del no-metal (o metal de transición) sabiendo que E.O.(H) = +1 y E.O.(O) = –2. Los ácidos oxoácidos más corrientes tienen un sólo átomo de no-metal y 1 átomo de H los provenientes de óxidos no- metálicos de grupos impares y 2 átomos de H los que provienen de grupos pares.

33 Ácidos oxoácidos NOMENC. TRADICIONAL.
Es aceptada por la IUPAC. Se nombra anteponiendo la palabra “ácido” a los prefijos “hipo”, “per” o sin prefijo y los sufijos “oso” o “ico” según el E.O. del no-metal: Grupo ácido hipo____oso ácido ____oso ácido ____ico ácido per___ico

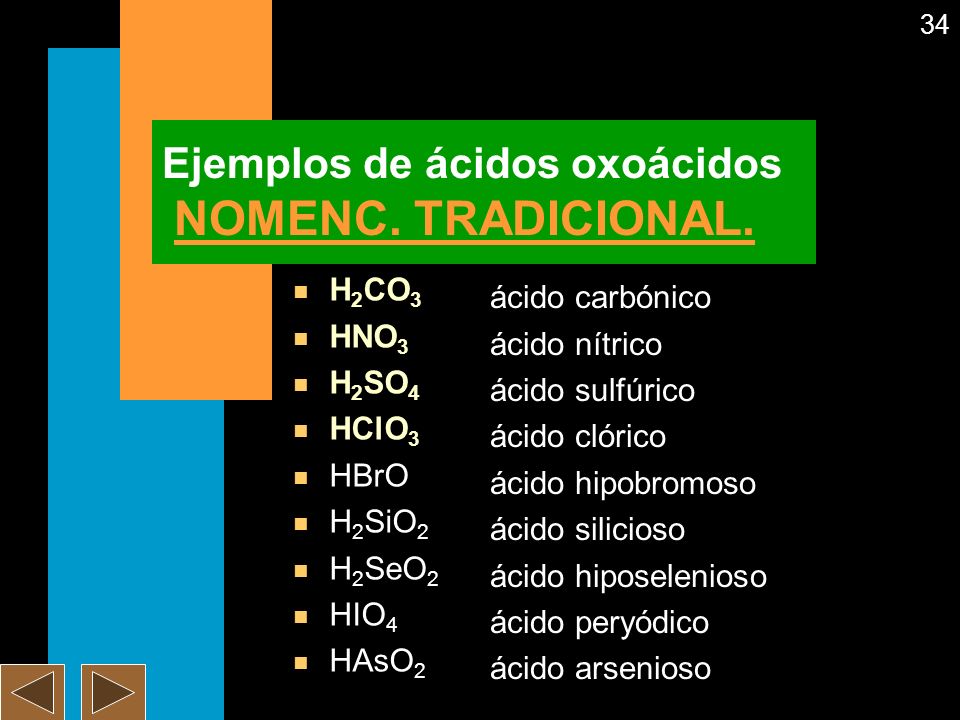

34 Ejemplos de ácidos oxoácidos NOMENC. TRADICIONAL.
H2CO3 HNO3 H2SO4 HClO3 HBrO H2SiO2 H2SeO2 HIO4 HAsO2 ácido carbónico ácido nítrico ácido sulfúrico ácido clórico ácido hipobromoso ácido silicioso ácido hiposelenioso ácido peryódico ácido arsenioso

35 Otros ácidos oxoácidos.
Ácidos procedentes de metales de transición (E.O. superiores). Polihidratados: Se obtienen por adición de más de una molécula de agua sobre el óxido no-metálico. Diácidos: Se obtienen por adición de una molécula de agua sobre dos de óxido no- metálico. Tioácidos: Se obtienen por sustitución de algún átomo de oxigeno del ácido por azufre.

36 Ácidos procedentes de metales de transición
Algunos metales de transición tienen varios E.O. y actúan como metales con los inferiores y como no-metales con los superiores. Procedentes del cromo (Cr) (E.O.=+6) H2CrO4: ácido crómico. Procedentes del manganeso (Mn) (E.O.=+6) H2MnO4: ácido mangánico (E.O.=+7) HMnO4: ácido permangánico.

37 Ácidos polihidratados (óxido no-metálico + n H2O)
“n” es 3 en no-metales de los grupos 13, 15 y 16; “n” es 2 en no-metales del grupo 14 (Si) y 5 en no-metales del grupo 17 (I). Se nombran anteponiendo el prefijo “orto” Ejemplos: ácido ortotelúrico: TeO3 + 3 H2O  H6TeO6 ácido ortoperyódico: I2O7 + 5 H2O  H10I2O12  H5IO6

38 Ácidos polihidratados (cont)
Hay “orto” ácidos que son más corrientes que los monohidratados (“meta”) y que suelen nombrarse sin especificar el prefijo “orto”, tales como el ácido fosfórico (H3PO4) y el ácido silícico (H4SiO4) y el ácido bórico (H3BO3) Sin embargo, se llama al HPO3 ácido metafosforico, al H2SiO3 ácido metasilícico y al HBO2 ácido metabórico.

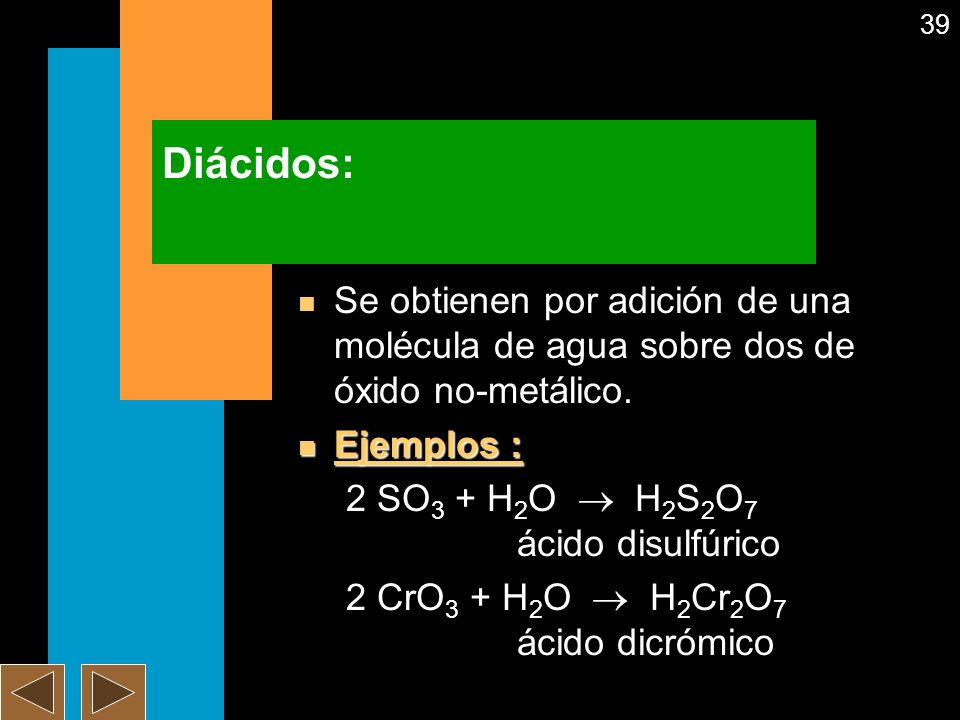

39 Diácidos: Se obtienen por adición de una molécula de agua sobre dos de óxido no-metálico. Ejemplos : 2 SO3 + H2O  H2S2O ácido disulfúrico 2 CrO3 + H2O  H2Cr2O ácido dicrómico

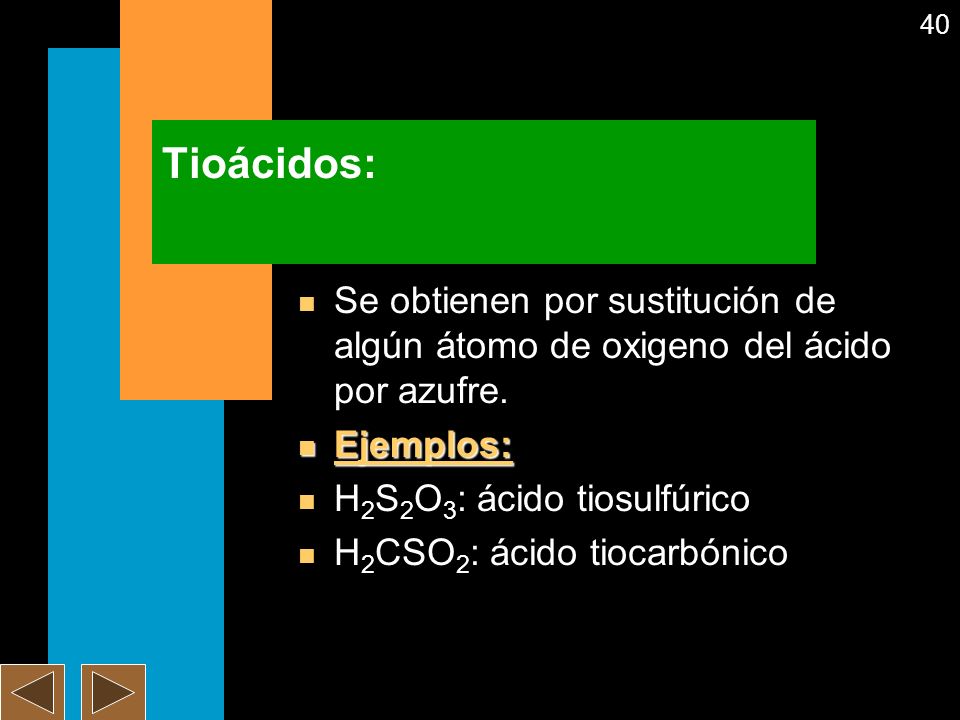

40 Tioácidos: Se obtienen por sustitución de algún átomo de oxigeno del ácido por azufre. Ejemplos: H2S2O3: ácido tiosulfúrico H2CSO2: ácido tiocarbónico

41 Ácidos oxoácidos. NOM. SISTEMATICA
Válida para oxoácidos normales, polihidratados, diácidos , tioacidos... Se pueden nombrar de dos formas distintas: Con ácido prefijo-oxo + prefijo- elemento terminado en “ico” + (E.O.) Con oxoanión [prefijo-oxo + prefijo- elemento terminado en “ato” + (E.O.)] de hidrógeno.

42 Ejemplos de ácidos oxoácidos. NOM. SISTEMÁTICA
Ejemplos: Nombrar: H2SO4 Tetraoxosulfato (VI) de hidrogeno Ácido tetraoxosulfúrico (VI) Nombrar: H5IO6 Hexaoxoyodato (VII) de hidrogeno Ácido hexaoxoyódico (VII)

43 Sales oxoácidas (ternarias) NOMENC. TRADICIONAL.
Es aceptada por la IUPAC. Se nombra utilizando los prefijos “hipo”, “per” o sin prefijo y los sufijos “ito” o “ato” según el E.O. del no-metal seguido del metal + (E.O) (sólo si es necesario): Grupo hipo____ito de M ____ito de M ____ato de M per___ato de M

44 Ejemplos de sales oxoácidas NOMENC. TRADICIONAL
Na2SO4 AgNO3 CaCO3 Cu(BrO2)2 Al2(SO2)3 KClO4 PbSeO3 Mg3(PO4)2 sulfato de sodio nitrato de plata carbonato de calcio bromito de cobre (II) hiposulfito de aluminio perclorato de potasio selenito de plomo (II) (orto)fosfato de magnesio

45 Sales oxoácidas (ternarias) NOMENC. SISTEMÁTICA.
Se nombra el oxoanión como prefijo-oxo + prefijo-elemento terminado en “ato” + (E.O.) seguido del nombre del metal + E.O de éste (en caso de ser necesario). Cuando exista más de un oxoanión por molécula puede anteponerse los prefijos: bis, tris, tetrakis... para indicar el nº de oxoaniones.

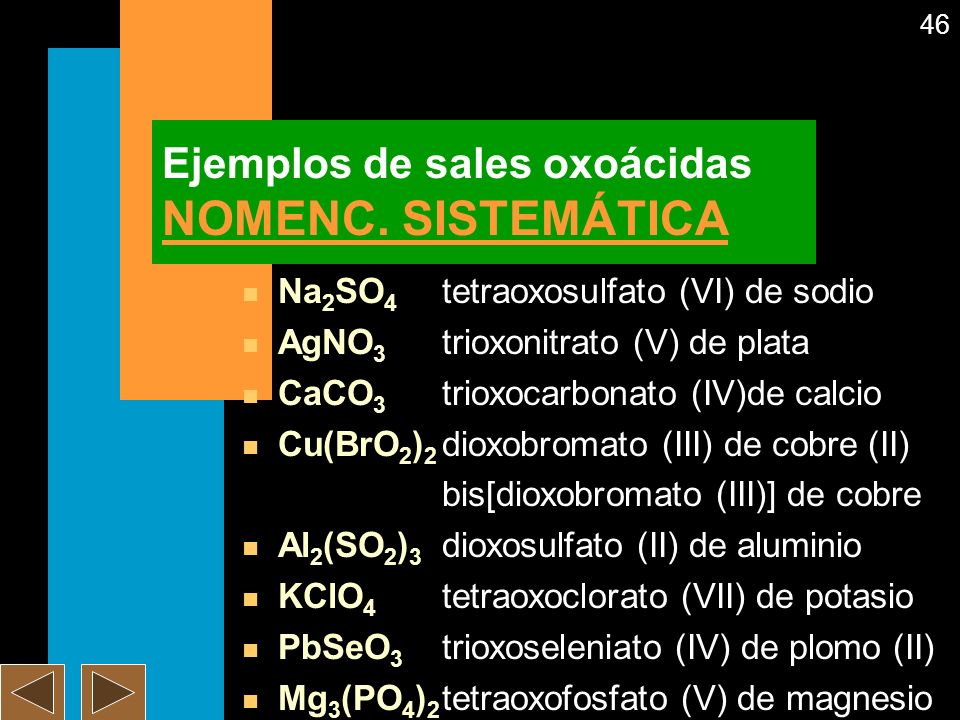

46 Ejemplos de sales oxoácidas NOMENC. SISTEMÁTICA
Na2SO4 AgNO3 CaCO3 Cu(BrO2)2 Al2(SO2)3 KClO4 PbSeO3 Mg3(PO4)2 tetraoxosulfato (VI) de sodio trioxonitrato (V) de plata trioxocarbonato (IV)de calcio dioxobromato (III) de cobre (II) bis[dioxobromato (III)] de cobre dioxosulfato (II) de aluminio tetraoxoclorato (VII) de potasio trioxoseleniato (IV) de plomo (II) tetraoxofosfato (V) de magnesio

47 Sales ácidas Se producen por la sustitución de alguno de los hidrógenos de los ácidos oxácidos por metales manteniendo algún átomo de H. Ejemplos: NaHCO3 NaH2PO4 K2HPO4

48 Sales ácidas NOMENC. SISTEMÁTICA
Se antepone al nombre del oxoanión el prefijo “hidrógeno” o “dihidrógeno” Ejemplos: NaHCO3 NaH2PO4 K2HPO4 hidrógeno trioxocarbonato (IV) de sodio dihidrógeno tetraoxofosfato (V) de sodio hidrógeno tetraoxofosfato (V) de dipotasio
