1 Dr. Mario Iván Martínez Hernández Facultad de Ciencias Físico Matemáticas – BUAP Foro: PRODUCCIÓN DE RADIOISÓTOPOS CON ACELERADORES DE PARTÍCULAS Febrero, 2015

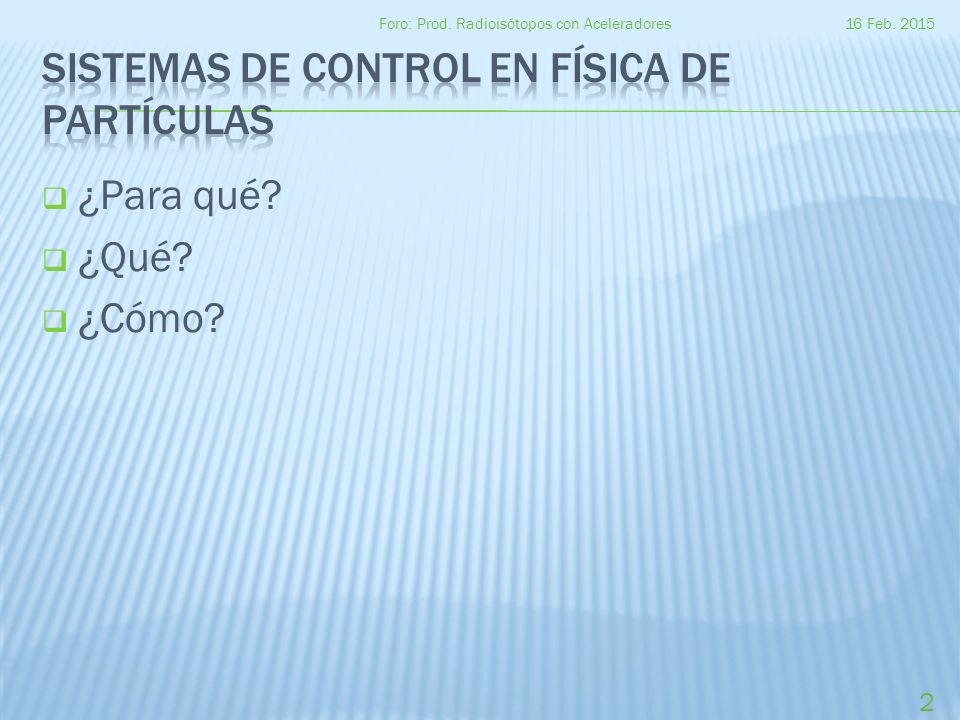

2  ¿Para qué?  ¿Qué?  ¿Cómo? 16 Feb. 2015 2 Foro: Prod. Radioisótopos con Aceleradores

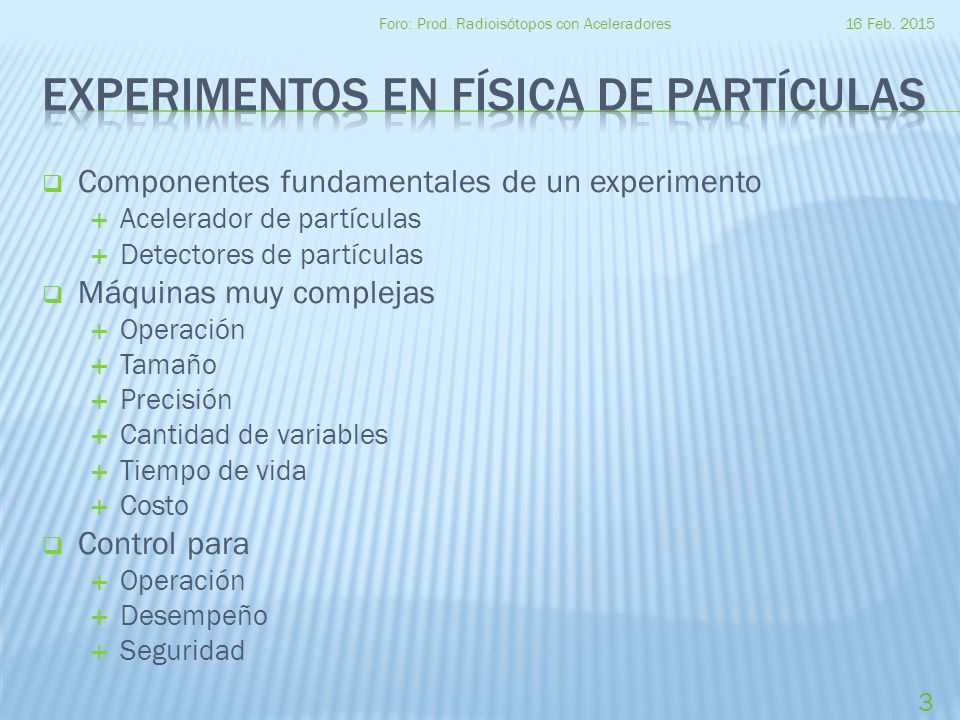

3  Componentes fundamentales de un experimento  Acelerador de partículas  Detectores de partículas  Máquinas muy complejas  Operación  Tamaño  Precisión  Cantidad de variables  Tiempo de vida  Costo  Control para  Operación  Desempeño  Seguridad 3 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

4 4 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

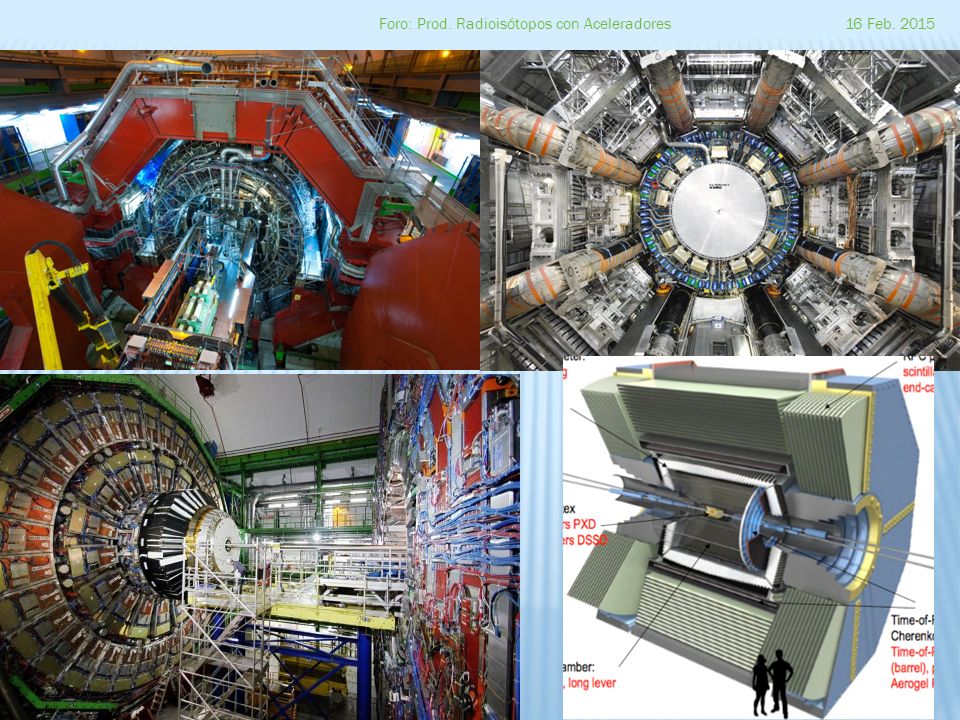

5 5 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

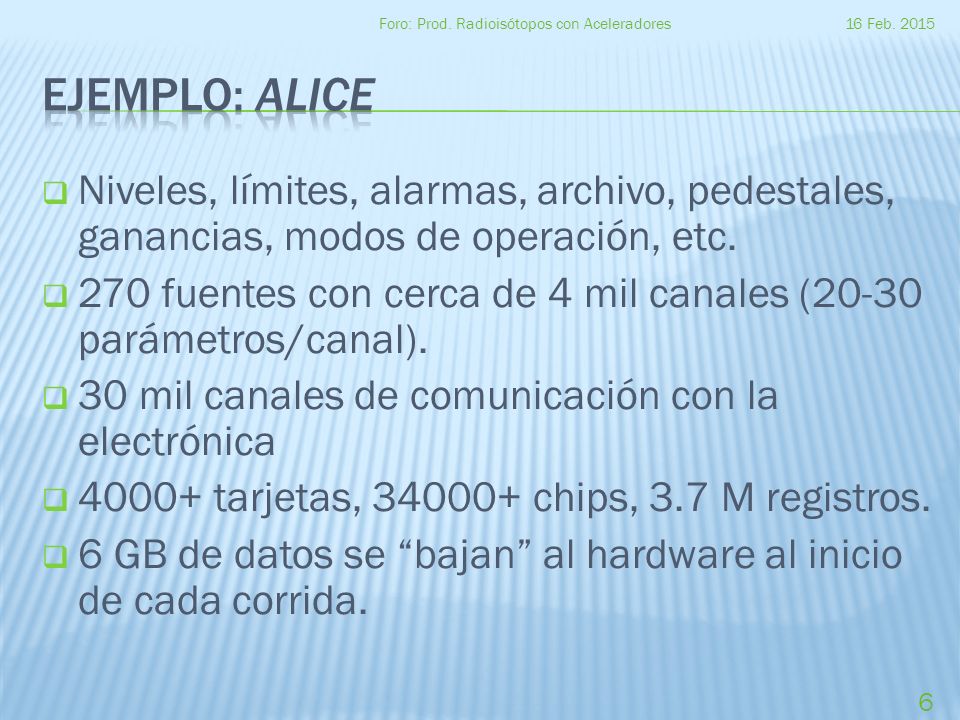

6  Niveles, límites, alarmas, archivo, pedestales, ganancias, modos de operación, etc.  270 fuentes con cerca de 4 mil canales (20-30 parámetros/canal).  30 mil canales de comunicación con la electrónica  4000+ tarjetas, 34000+ chips, 3.7 M registros.  6 GB de datos se “bajan” al hardware al inicio de cada corrida. 6 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

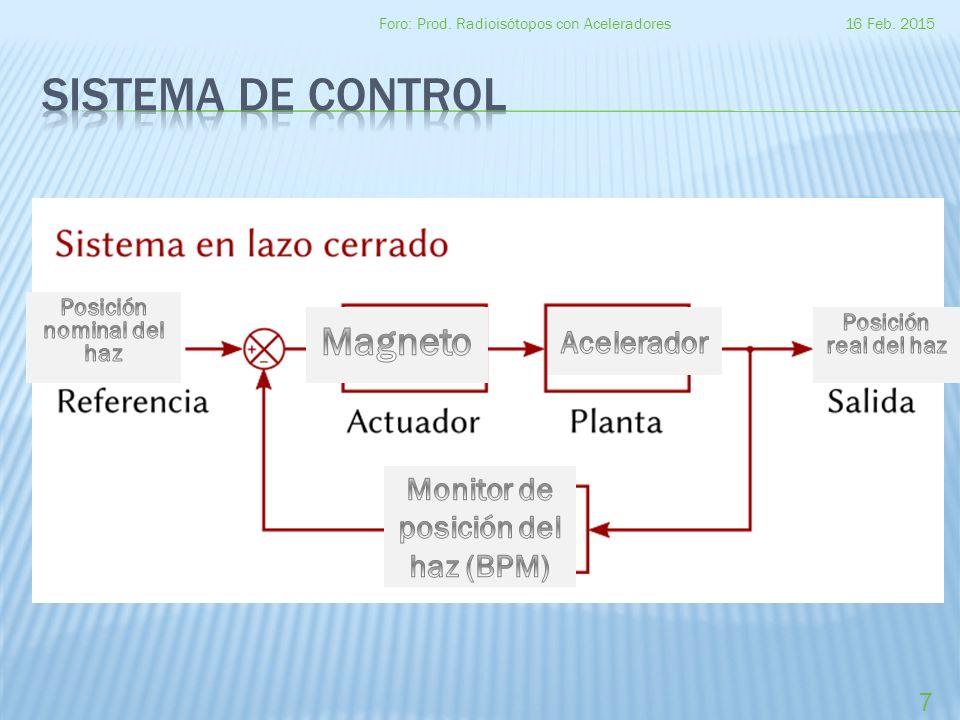

7 7 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

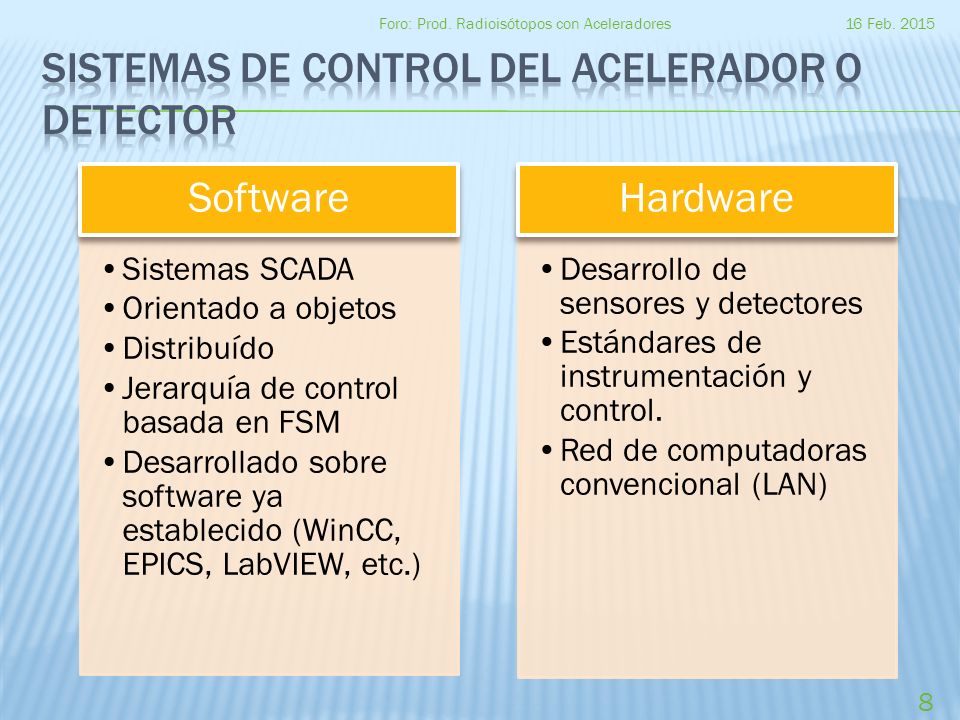

8 Sistemas SCADA Orientado a objetos Distribuído Jerarquía de control basada en FSM Desarrollado sobre software ya establecido (WinCC, EPICS, LabVIEW, etc.) Software Desarrollo de sensores y detectores Estándares de instrumentación y control. Red de computadoras convencional (LAN) Hardware 16 Feb. 2015 8 Foro: Prod. Radioisótopos con Aceleradores

9 9 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores Detector Controls System DETECTORS & detector-like systems External Services and Systems Electricity Ventilation Cooling Gas Magnets Safety Access Control LHC Configuration Database Archival Database Devices SCADA 1000 ins/s Up to 6GB Infrastructure B-field Space Frame Beam Pipe Radiation Environment Alice Systems DAQ TRIGGER HLT Conditions Database ECS OFFLINE 9 SPD PHSFMDT00 SDD SSDTPCTRDTOFHMP V00PMDMTRMCHZDCACOAD0TRILHCPIT

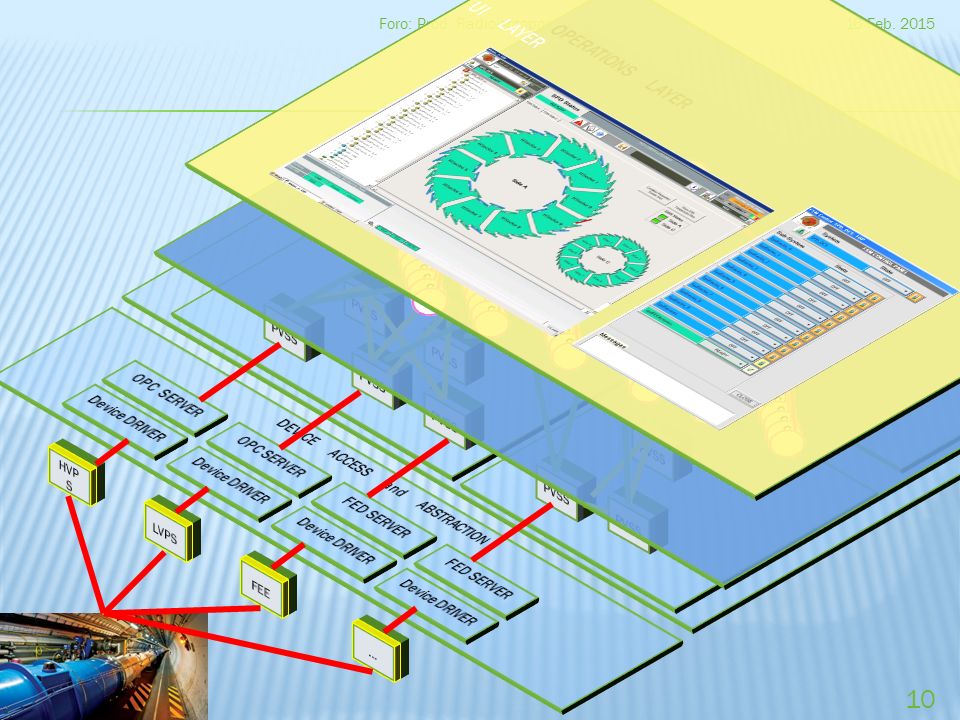

10 10 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

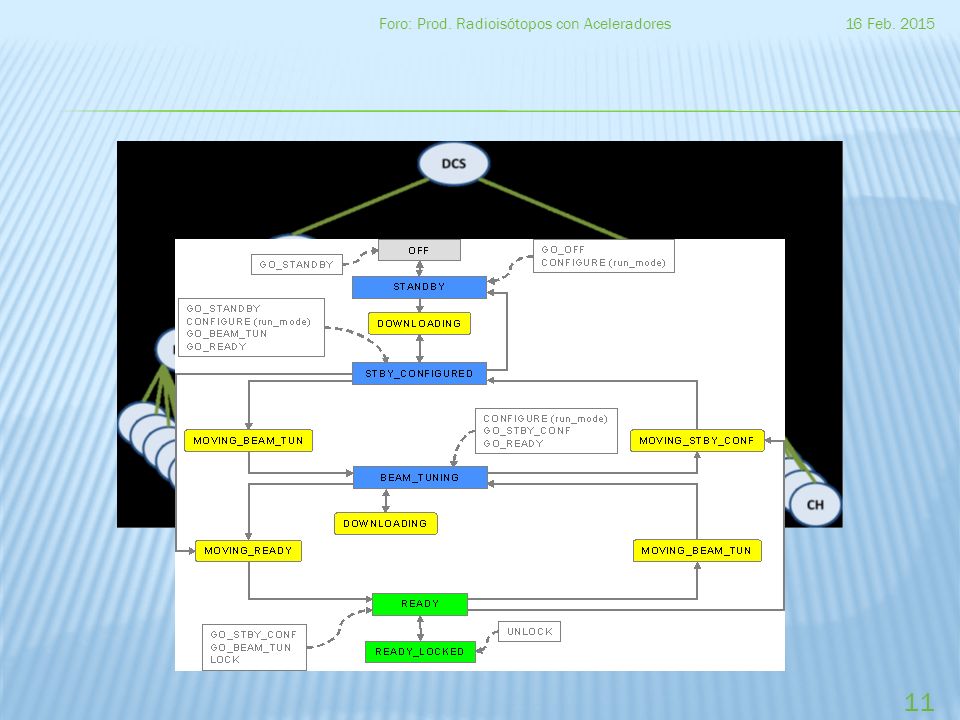

11 11 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

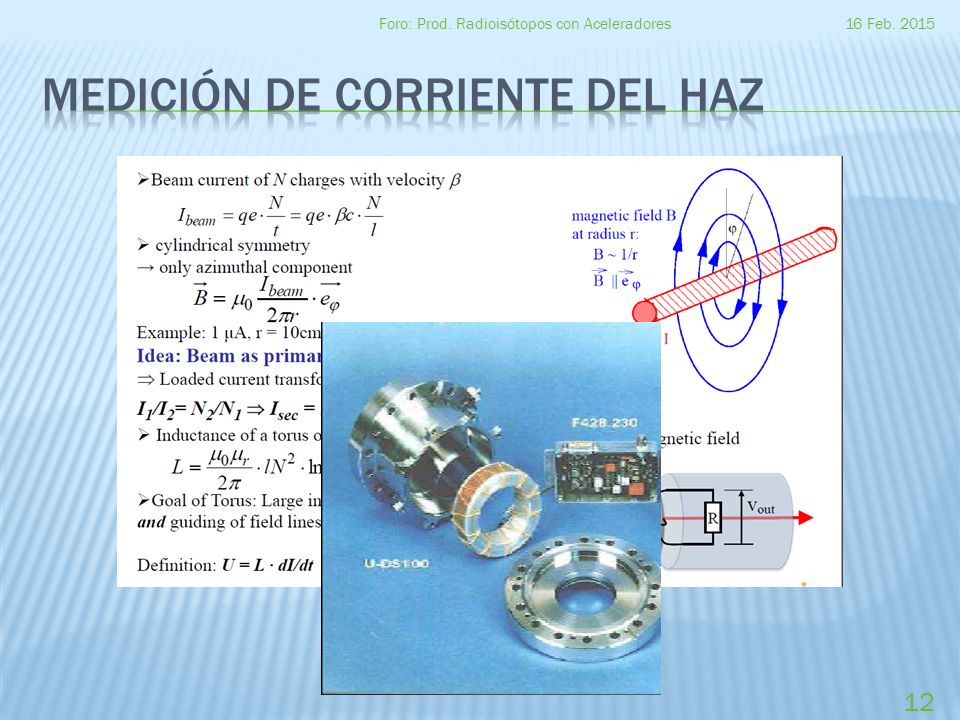

12 12 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

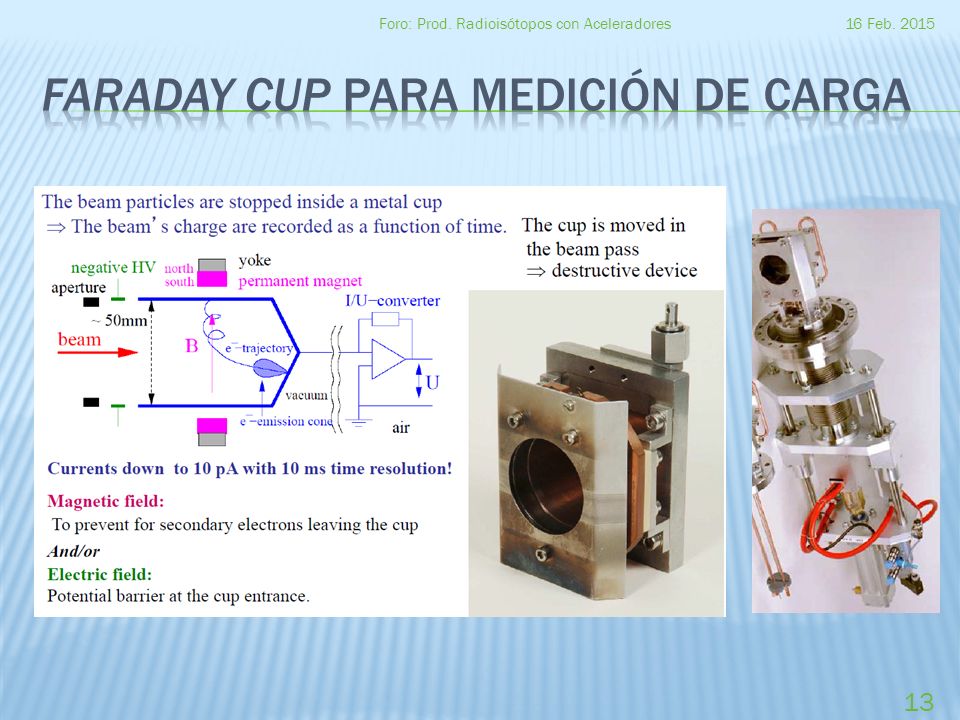

13 13 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

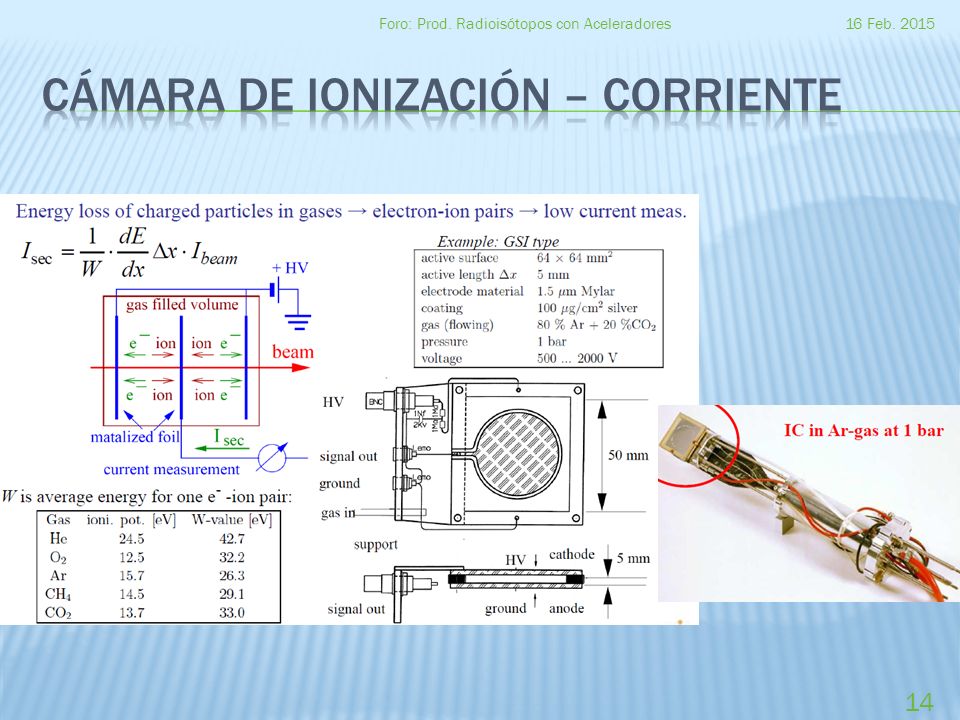

14 14 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

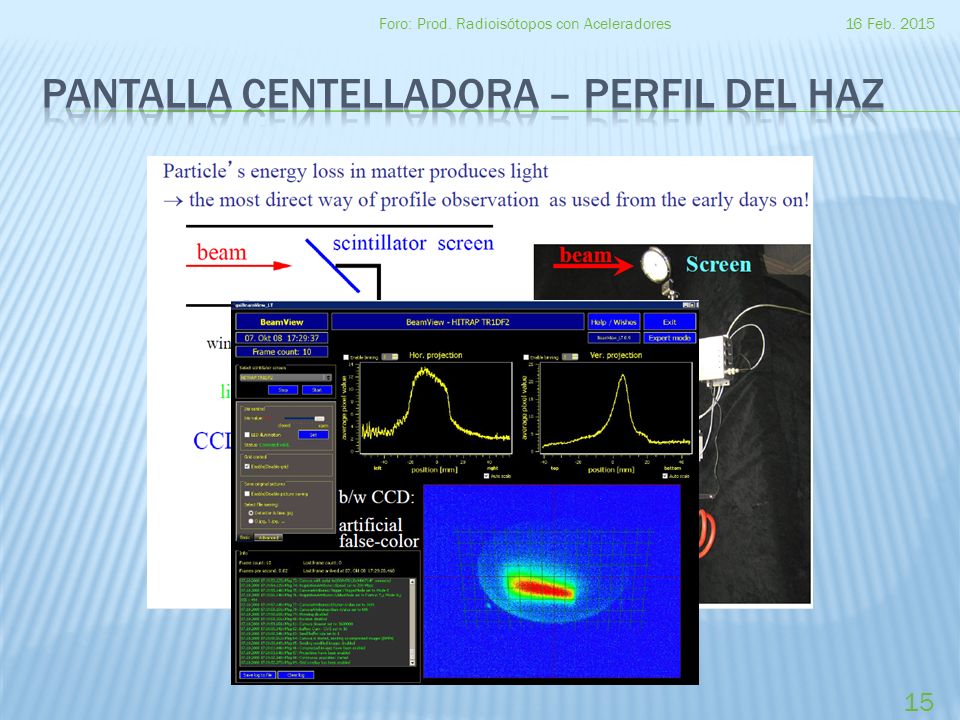

15 15 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

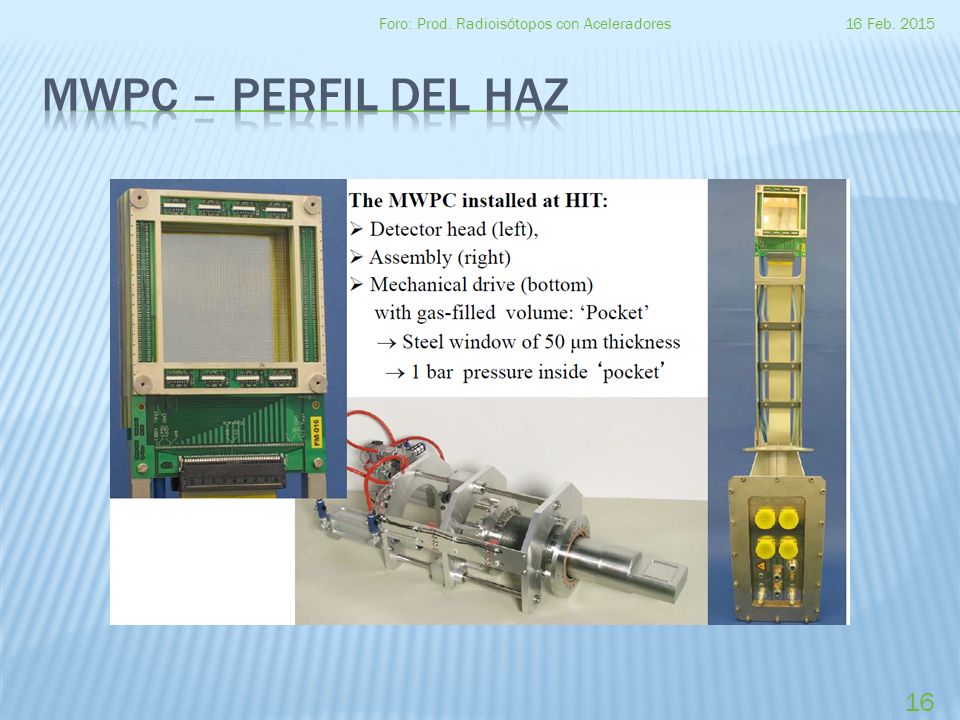

16 16 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

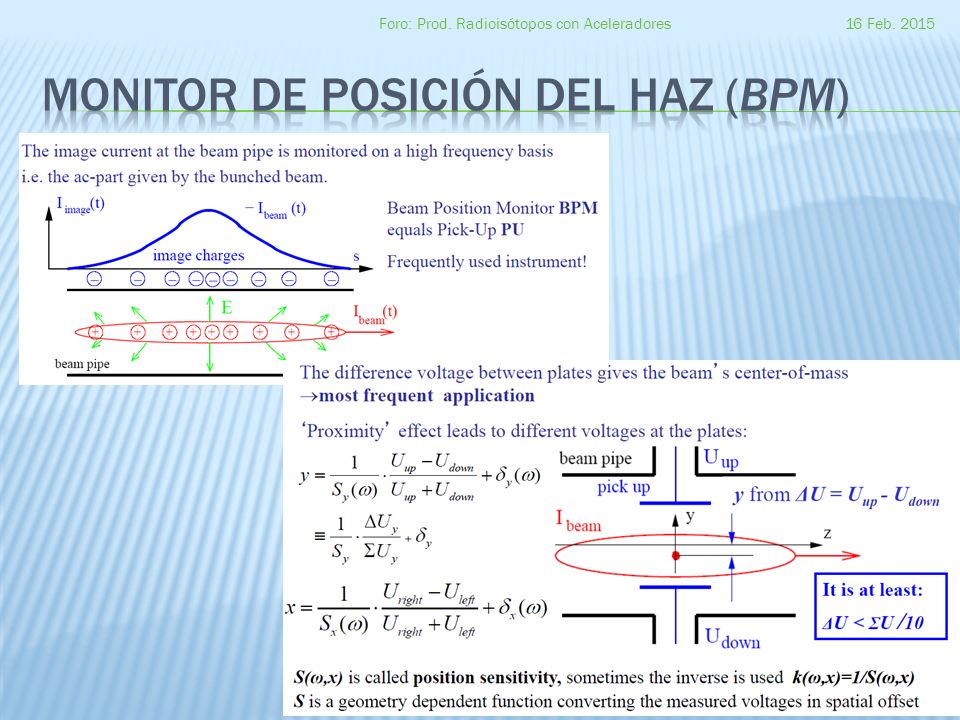

17 17 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

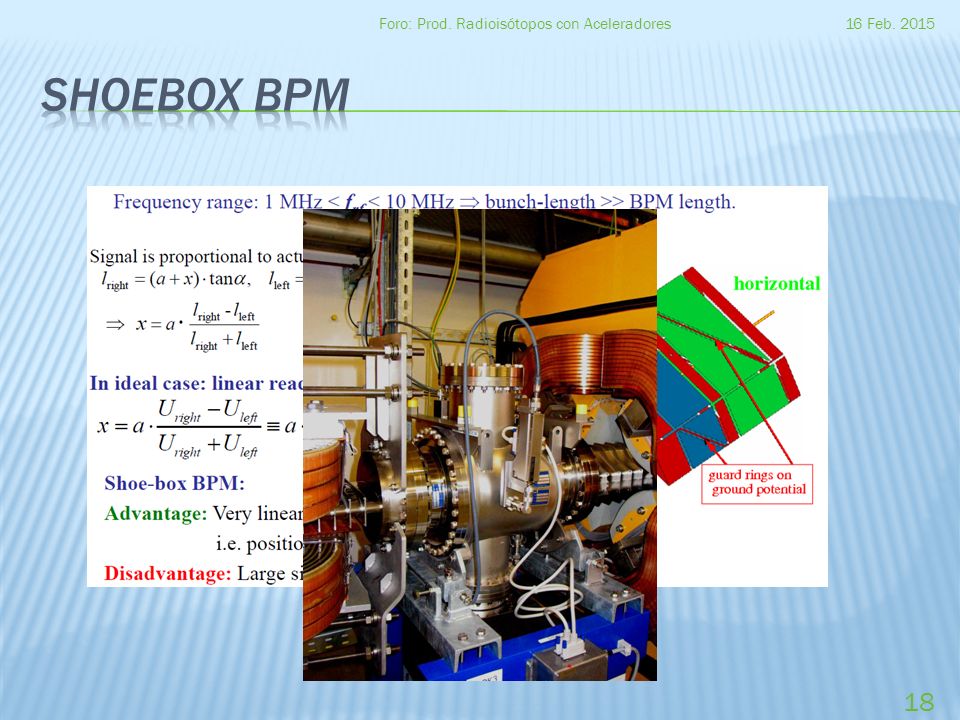

18 18 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

19 19 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

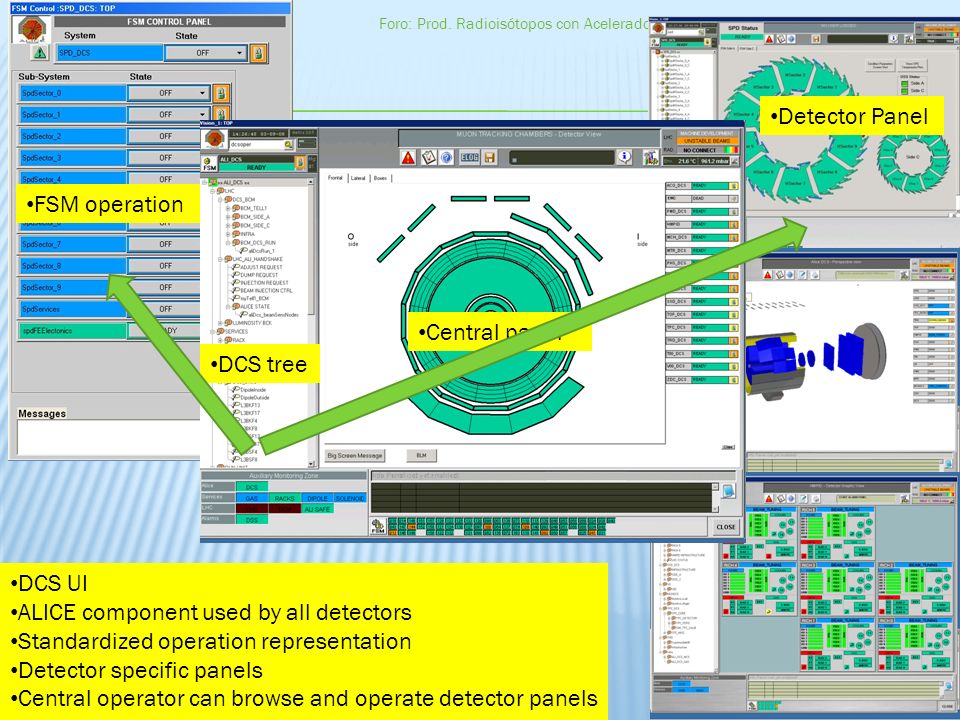

20 20 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015 DCS UI ALICE component used by all detectors Standardized operation representation Detector specific panels Central operator can browse and operate detector panels Central panel FSM operation Detector Panel DCS tree

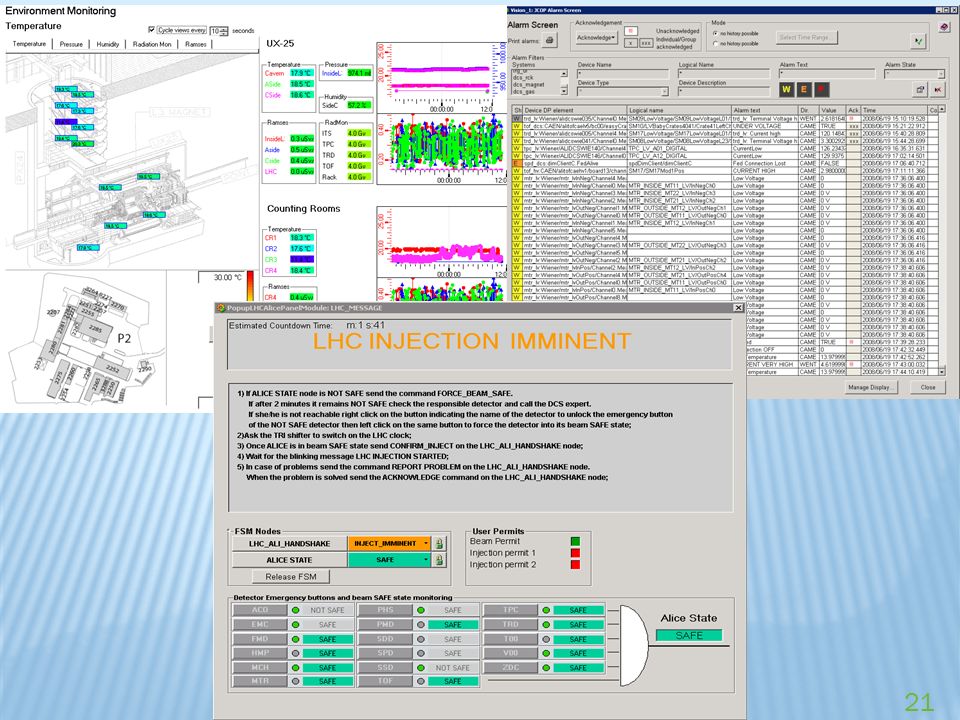

21 21 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

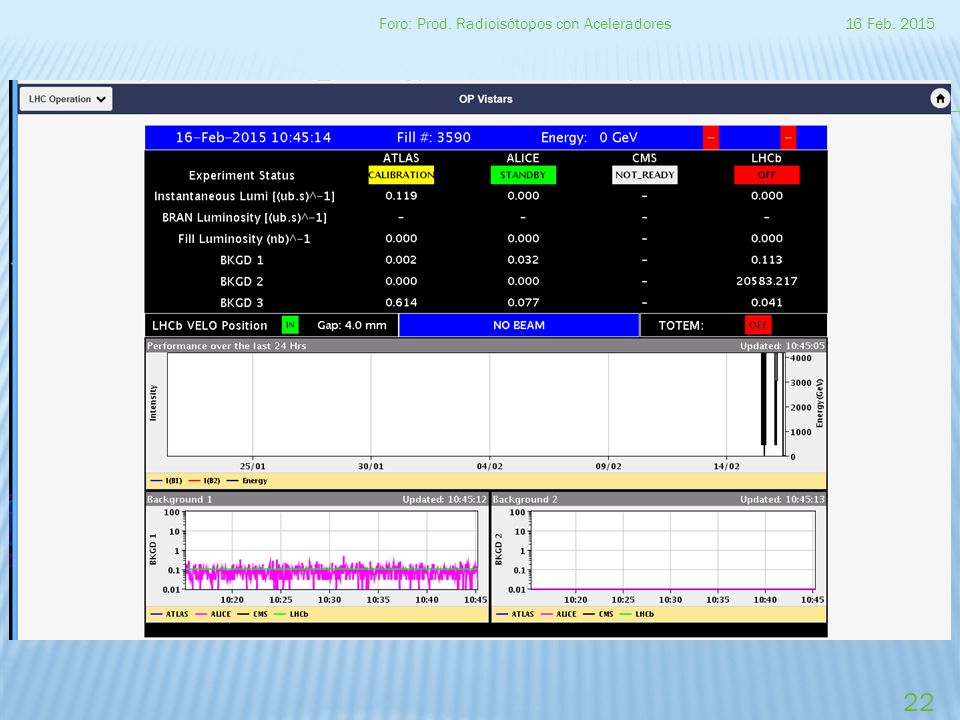

22 22 Foro: Prod. Radioisótopos con Aceleradores16 Feb. 2015

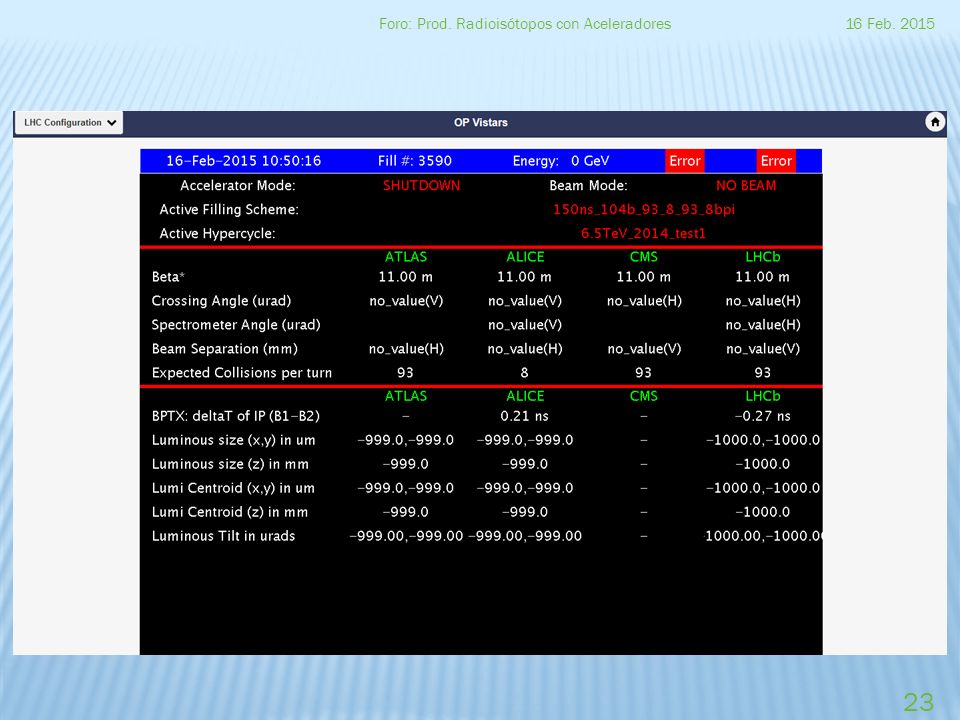

23 23 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

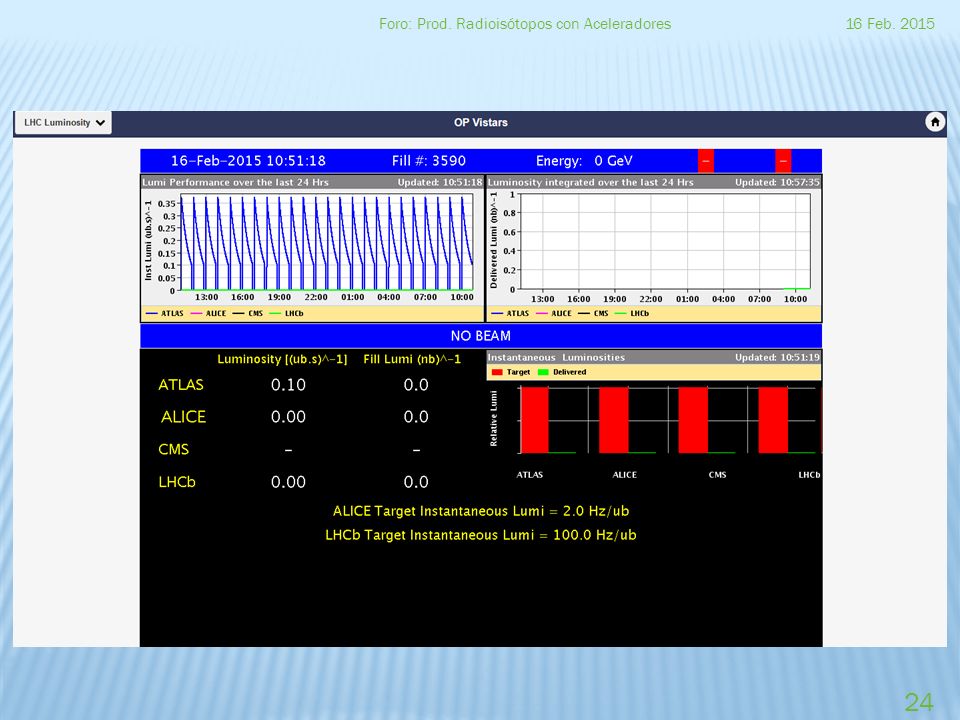

24 24 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores

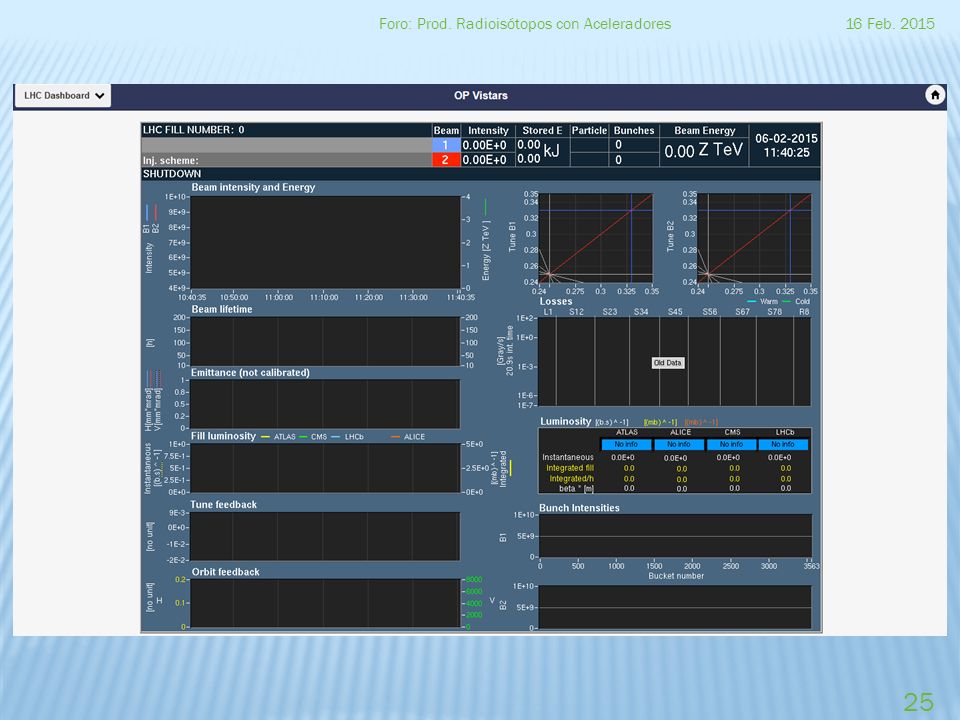

25 25 16 Feb. 2015Foro: Prod. Radioisótopos con Aceleradores
