1 CDEEE Corporación Dominicana de Empresas Eléctricas Estatales GENERATION SECTOR OF DOMINICAN REPUBLIC

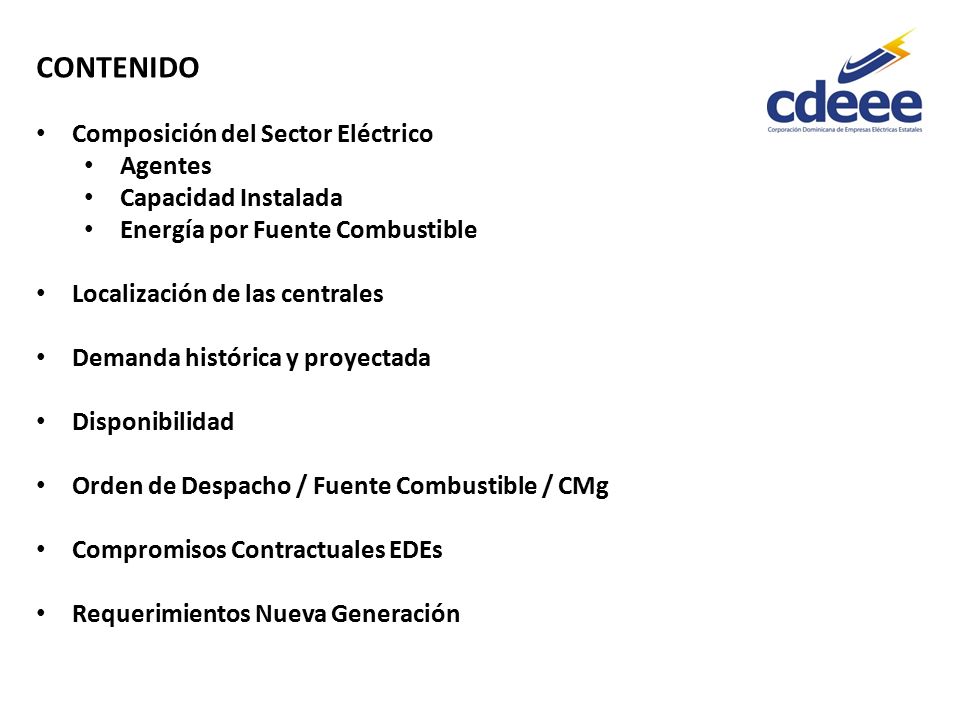

2 CONTENIDO Composición del Sector Eléctrico Agentes Capacidad Instalada Energía por Fuente Combustible Localización de las centrales Demanda histórica y proyectada Disponibilidad Orden de Despacho / Fuente Combustible / CMg Compromisos Contractuales EDEs Requerimientos Nueva Generación

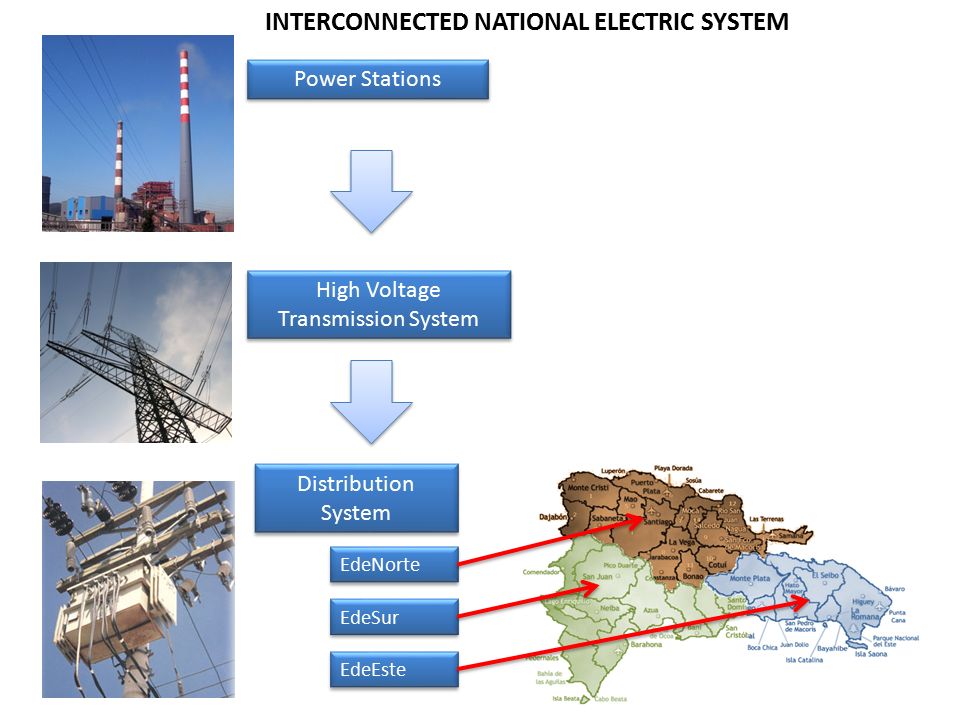

3 Power Stations Distribution System EdeNorte EdeSur EdeEste High Voltage Transmission System High Voltage Transmission System INTERCONNECTED NATIONAL ELECTRIC SYSTEM

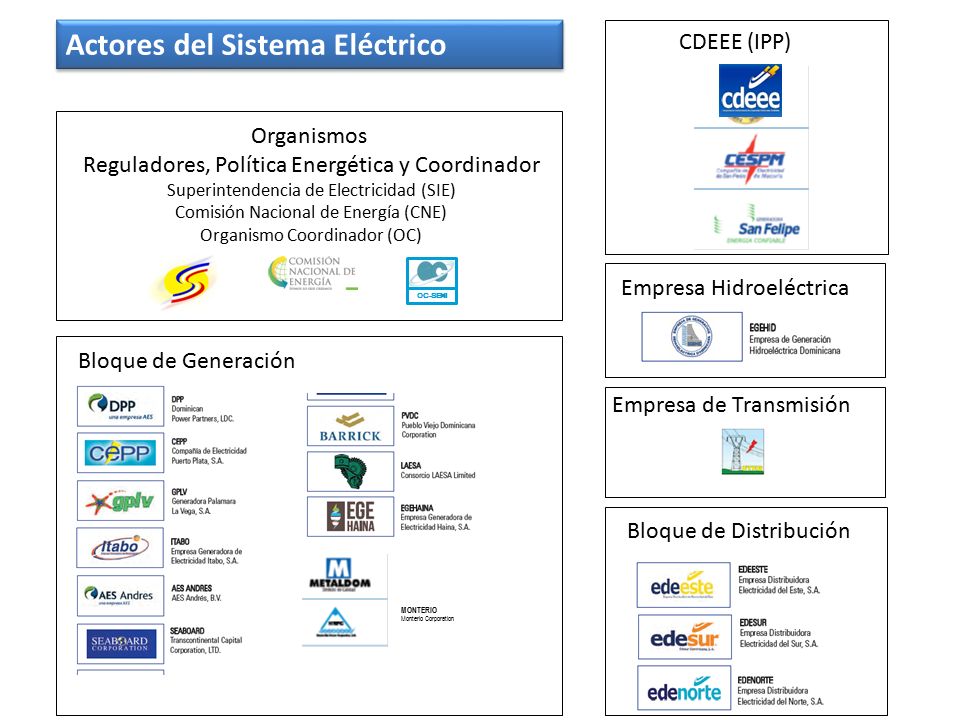

4 Bloque de Generación Bloque de Distribución Empresa Hidroeléctrica Empresa de Transmisión CDEEE (IPP) MONTERIO Monterio Corporation Organismos Reguladores, Política Energética y Coordinador Superintendencia de Electricidad (SIE) Comisión Nacional de Energía (CNE) Organismo Coordinador (OC) OC-SENI Actores del Sistema Eléctrico

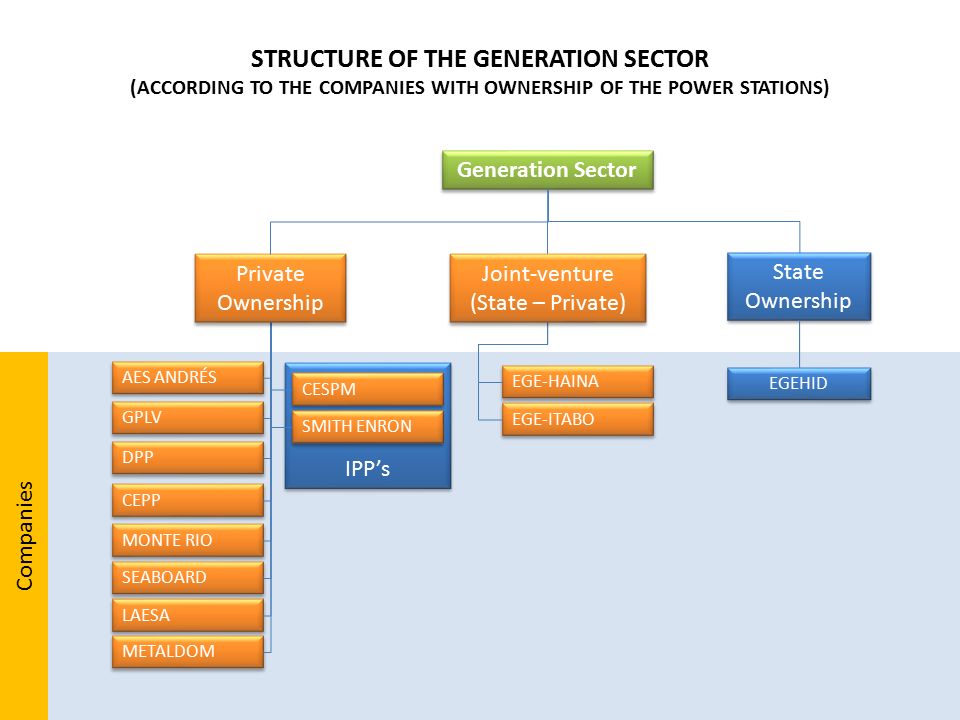

5 Generation Sector IPP’s EGEHID CESPM SMITH ENRON AES ANDRÉS CEPP DPP GPLV EGE-HAINA EGE-ITABO LAESA METALDOM MONTE RIO SEABOARD Companies Private Ownership Joint-venture (State – Private) Joint-venture (State – Private) State Ownership State Ownership STRUCTURE OF THE GENERATION SECTOR (ACCORDING TO THE COMPANIES WITH OWNERSHIP OF THE POWER STATIONS)

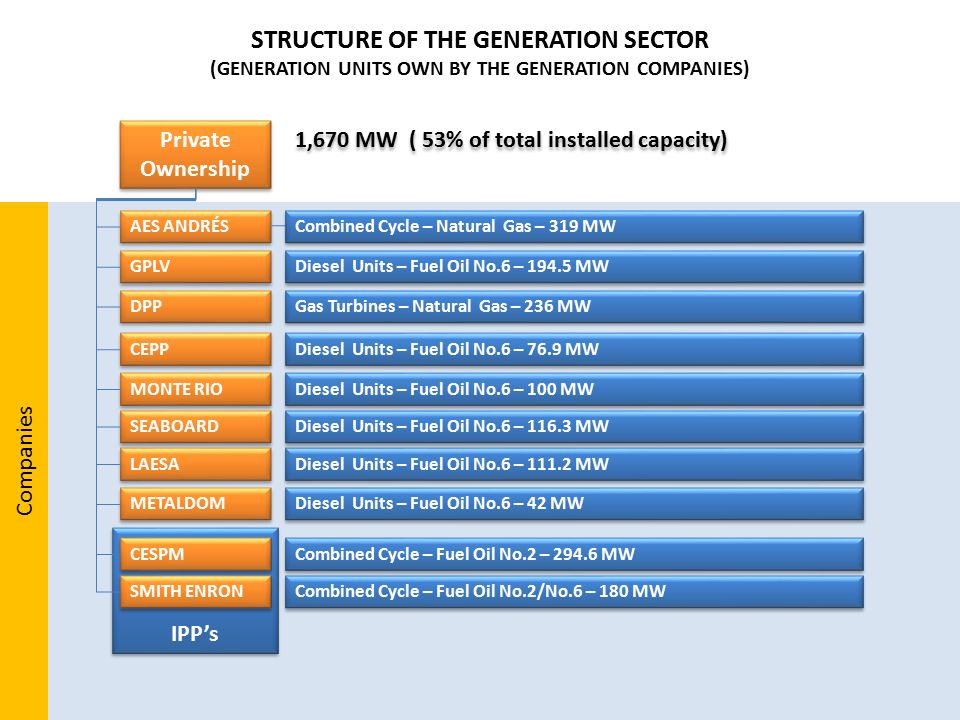

6 IPP’s CESPM SMITH ENRON AES ANDRÉS CEPP DPP GPLV LAESA METALDOM MONTE RIO SEABOARD Private Ownership STRUCTURE OF THE GENERATION SECTOR (GENERATION UNITS OWN BY THE GENERATION COMPANIES) Combined Cycle – Fuel Oil No.2 – 294.6 MW Combined Cycle – Fuel Oil No.2/No.6 – 180 MW Combined Cycle – Natural Gas – 319 MW Diesel Units – Fuel Oil No.6 – 76.9 MW Gas Turbines – Natural Gas – 236 MW Diesel Units – Fuel Oil No.6 – 194.5 MW Diesel Units – Fuel Oil No.6 – 111.2 MW Diesel Units – Fuel Oil No.6 – 42 MW Diesel Units – Fuel Oil No.6 – 100 MW Diesel Units – Fuel Oil No.6 – 116.3 MW Companies 1,670 MW ( 53% of total installed capacity)

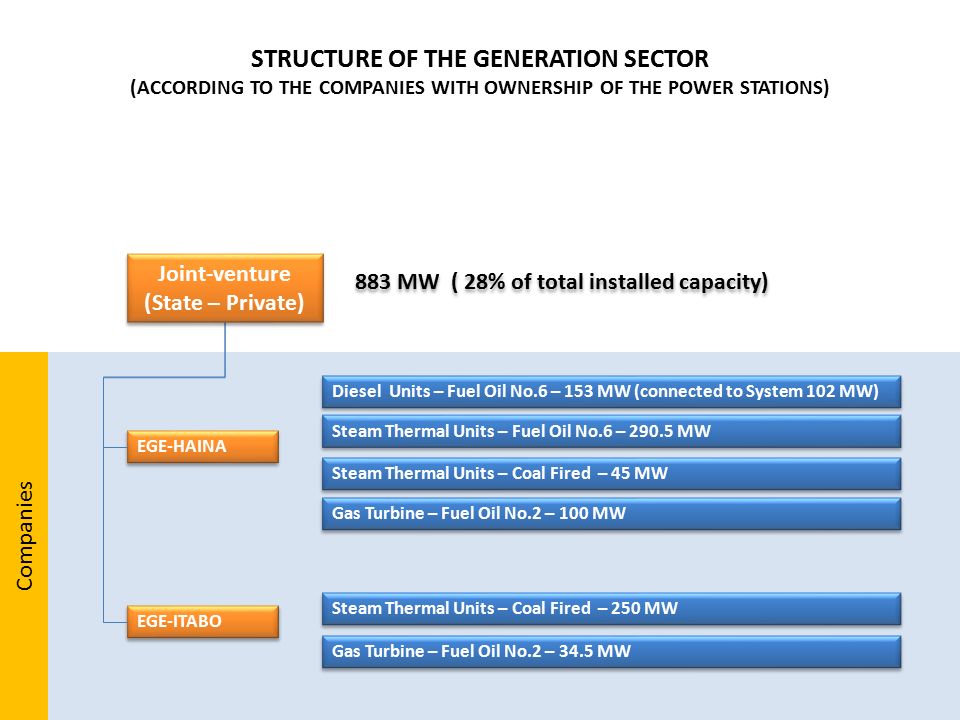

7 EGE-HAINA EGE-ITABO Companies Joint-venture (State – Private) Joint-venture (State – Private) STRUCTURE OF THE GENERATION SECTOR (ACCORDING TO THE COMPANIES WITH OWNERSHIP OF THE POWER STATIONS) Steam Thermal Units – Coal Fired – 45 MW Steam Thermal Units – Fuel Oil No.6 – 290.5 MW Diesel Units – Fuel Oil No.6 – 153 MW (connected to System 102 MW) Gas Turbine – Fuel Oil No.2 – 34.5 MW Steam Thermal Units – Coal Fired – 250 MW Gas Turbine – Fuel Oil No.2 – 100 MW 883 MW ( 28% of total installed capacity)

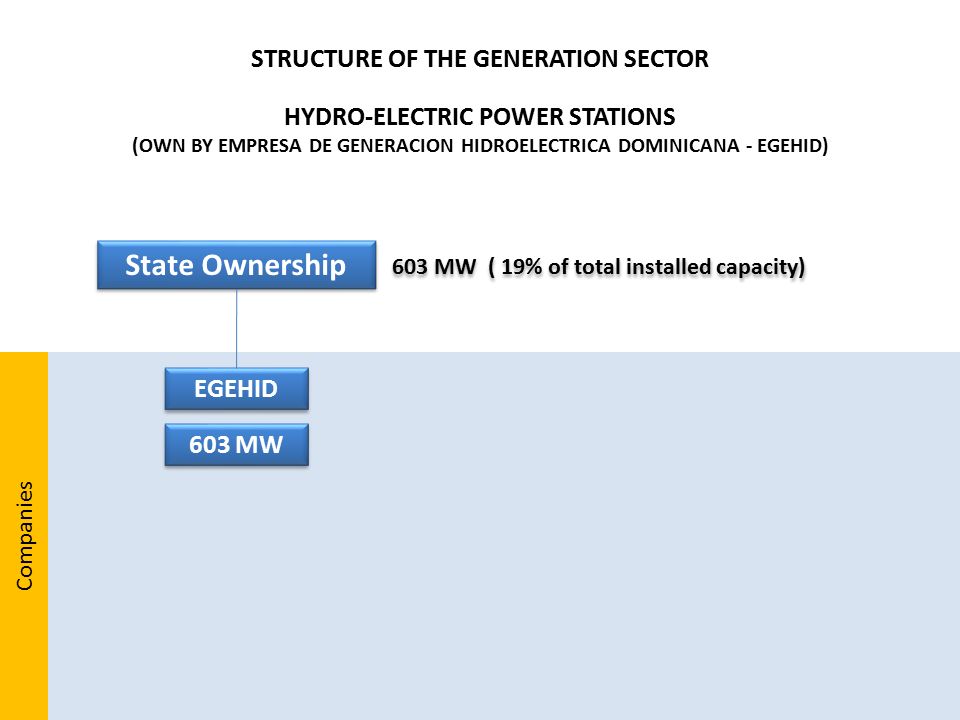

8 EGEHID Companies State Ownership STRUCTURE OF THE GENERATION SECTOR HYDRO-ELECTRIC POWER STATIONS (OWN BY EMPRESA DE GENERACION HIDROELECTRICA DOMINICANA - EGEHID) 603 MW 603 MW ( 19% of total installed capacity)

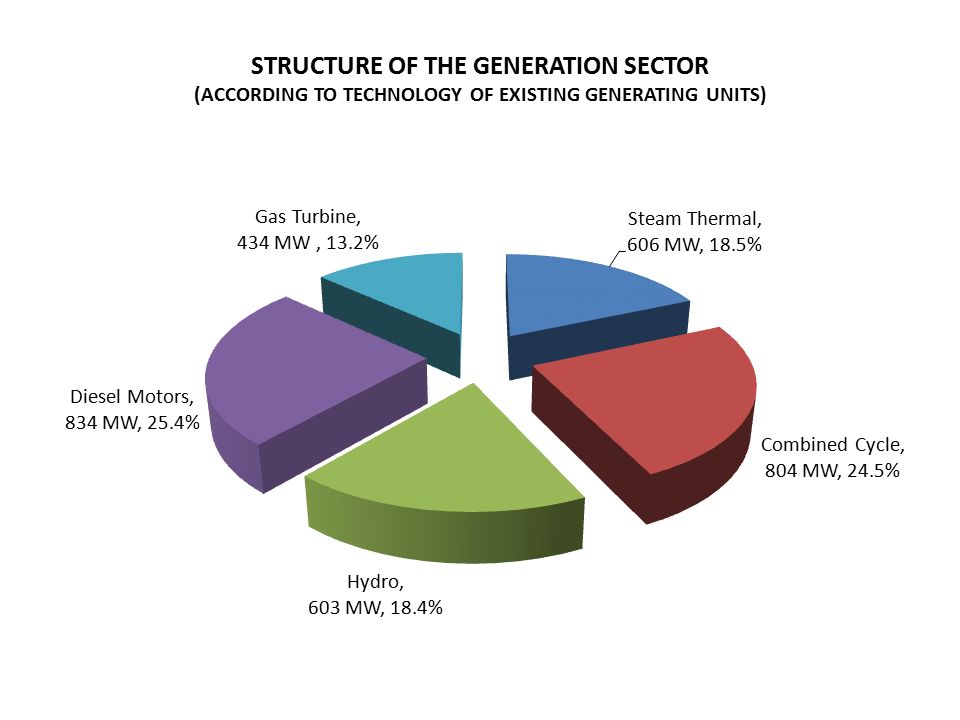

9 STRUCTURE OF THE GENERATION SECTOR (ACCORDING TO TECHNOLOGY OF EXISTING GENERATING UNITS)

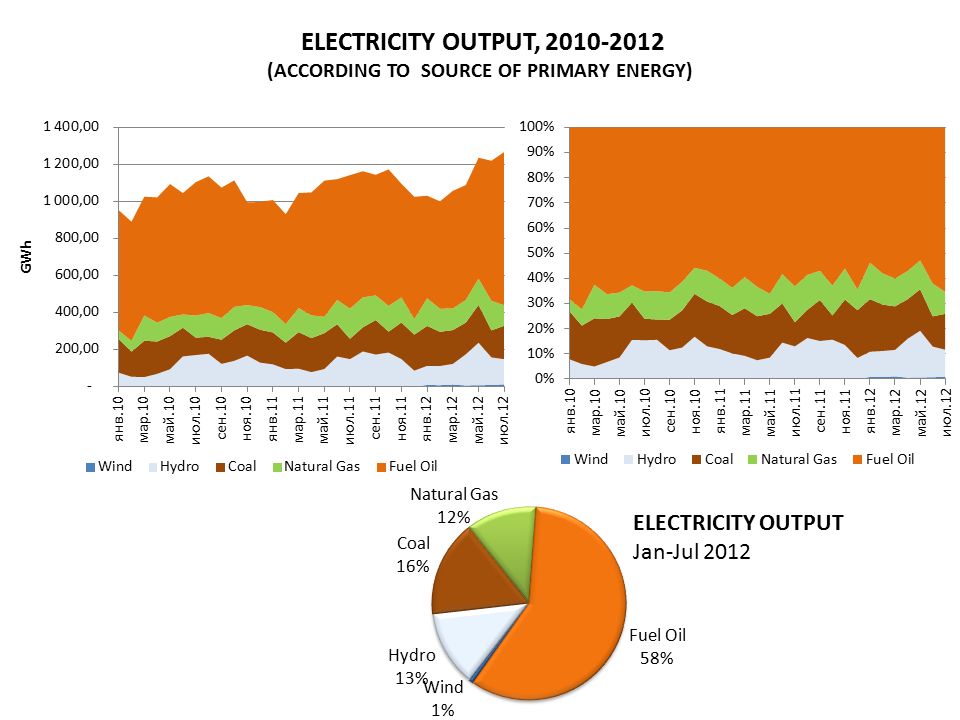

10 ELECTRICITY OUTPUT, 2010-2012 (ACCORDING TO SOURCE OF PRIMARY ENERGY) ELECTRICITY OUTPUT Jan-Jul 2012

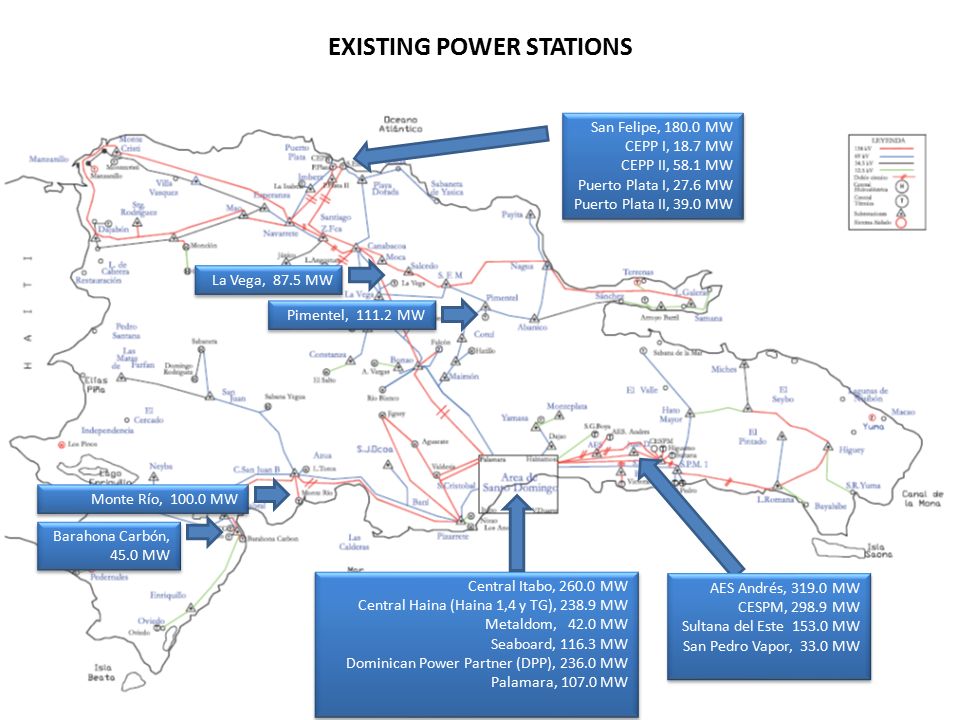

11 San Felipe, 180.0 MW CEPP I, 18.7 MW CEPP II, 58.1 MW Puerto Plata I, 27.6 MW Puerto Plata II, 39.0 MW San Felipe, 180.0 MW CEPP I, 18.7 MW CEPP II, 58.1 MW Puerto Plata I, 27.6 MW Puerto Plata II, 39.0 MW Central Itabo, 260.0 MW Central Haina (Haina 1,4 y TG), 238.9 MW Metaldom, 42.0 MW Seaboard, 116.3 MW Dominican Power Partner (DPP), 236.0 MW Palamara, 107.0 MW Central Itabo, 260.0 MW Central Haina (Haina 1,4 y TG), 238.9 MW Metaldom, 42.0 MW Seaboard, 116.3 MW Dominican Power Partner (DPP), 236.0 MW Palamara, 107.0 MW AES Andrés, 319.0 MW CESPM, 298.9 MW Sultana del Este 153.0 MW San Pedro Vapor, 33.0 MW AES Andrés, 319.0 MW CESPM, 298.9 MW Sultana del Este 153.0 MW San Pedro Vapor, 33.0 MW Barahona Carbón, 45.0 MW Monte Río, 100.0 MW La Vega, 87.5 MW Pimentel, 111.2 MW EXISTING POWER STATIONS

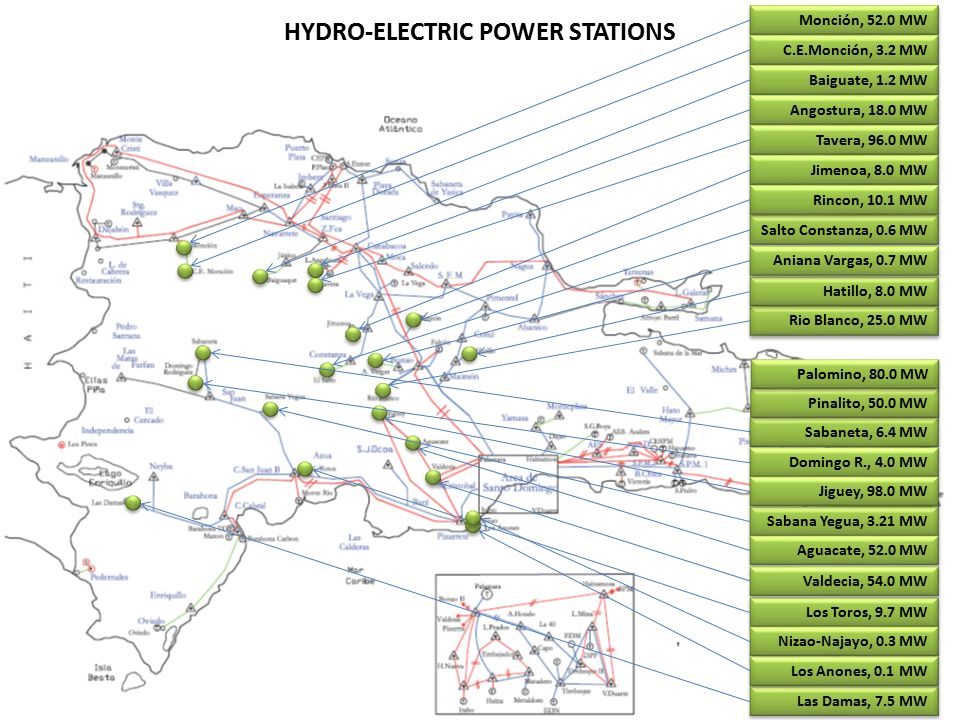

12 HYDRO-ELECTRIC POWER STATIONS Monción, 52.0 MW C.E.Monción, 3.2 MW Baiguate, 1.2 MW Angostura, 18.0 MW Tavera, 96.0 MW Jimenoa, 8.0 MW Salto Constanza, 0.6 MW Rio Blanco, 25.0 MW Rincon, 10.1 MW Hatillo, 8.0 MW Aniana Vargas, 0.7 MW Sabaneta, 6.4 MW Domingo R., 4.0 MW Sabana Yegua, 3.21 MW Jiguey, 98.0 MW Los Toros, 9.7 MW Aguacate, 52.0 MW Las Damas, 7.5 MW Valdecia, 54.0 MW Nizao-Najayo, 0.3 MW Los Anones, 0.1 MW Pinalito, 50.0 MW Palomino, 80.0 MW

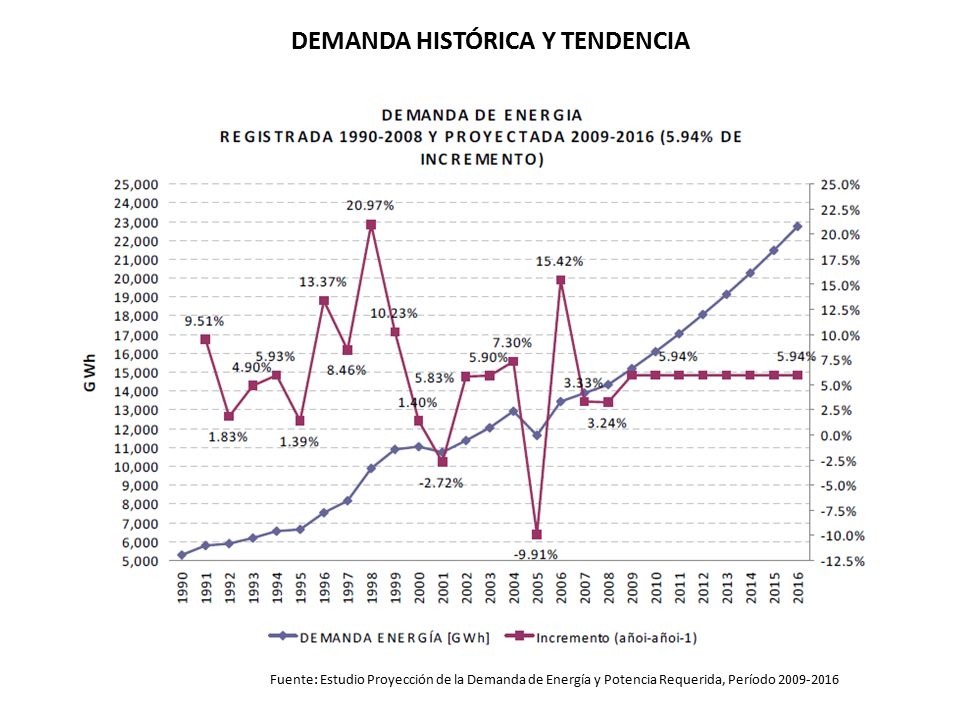

13 Fuente: Estudio Proyección de la Demanda de Energía y Potencia Requerida, Período 2009-2016 DEMANDA HISTÓRICA Y TENDENCIA

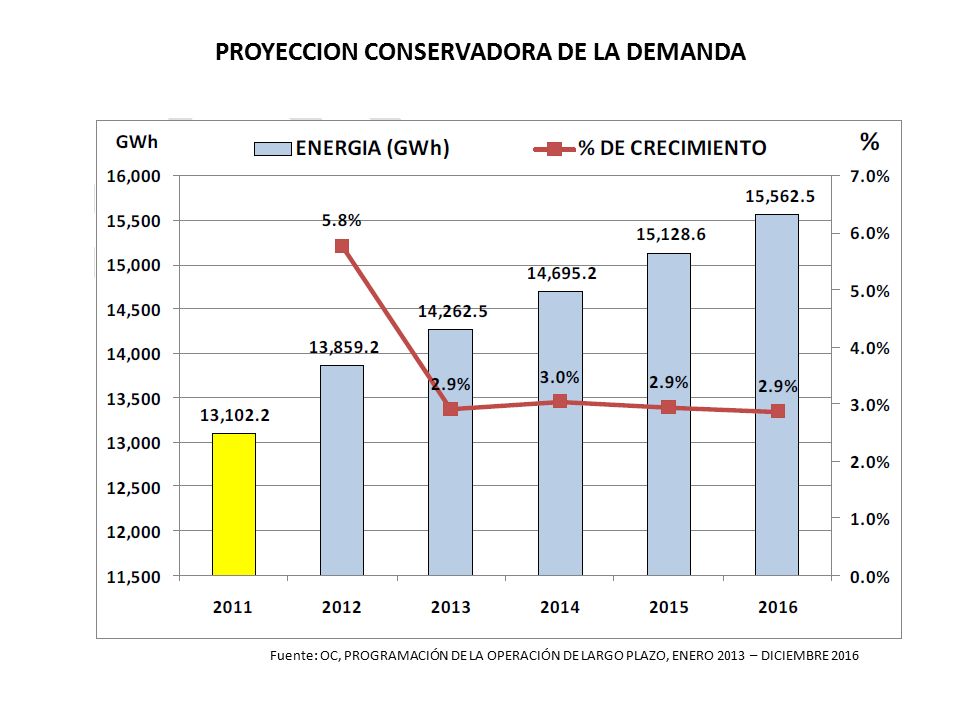

14 PROYECCION CONSERVADORA DE LA DEMANDA Fuente: OC, PROGRAMACIÓN DE LA OPERACIÓN DE LARGO PLAZO, ENERO 2013 – DICIEMBRE 2016

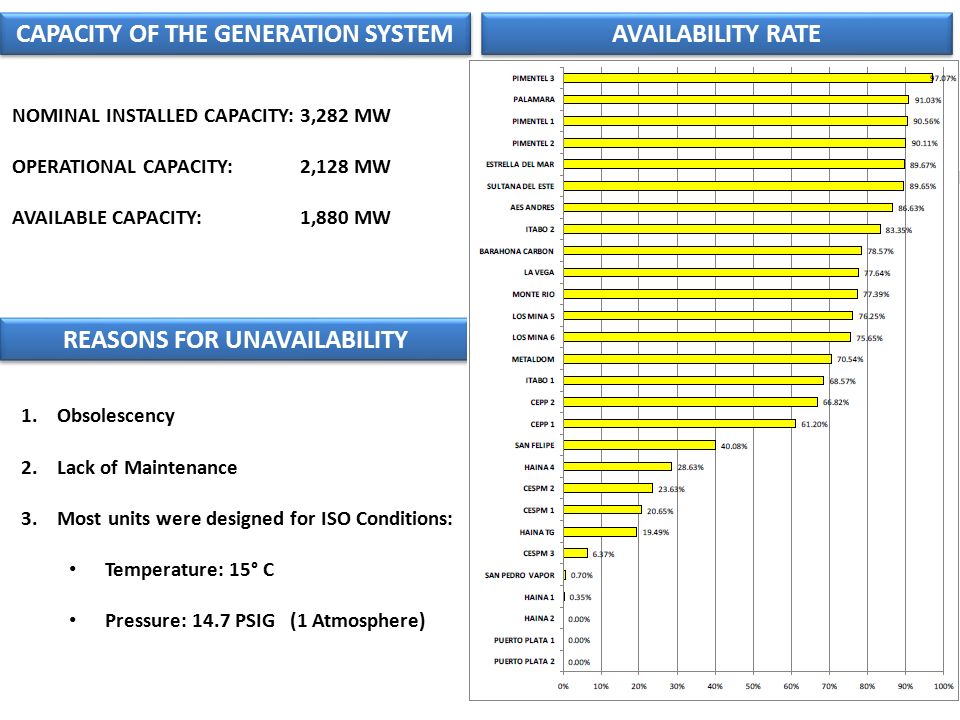

15 CAPACITY OF THE GENERATION SYSTEM NOMINAL INSTALLED CAPACITY:3,282 MW OPERATIONAL CAPACITY:2,128 MW AVAILABLE CAPACITY:1,880 MW 1.Obsolescency 2.Lack of Maintenance 3.Most units were designed for ISO Conditions: Temperature: 15° C Pressure: 14.7 PSIG (1 Atmosphere) REASONS FOR UNAVAILABILITY AVAILABILITY RATE

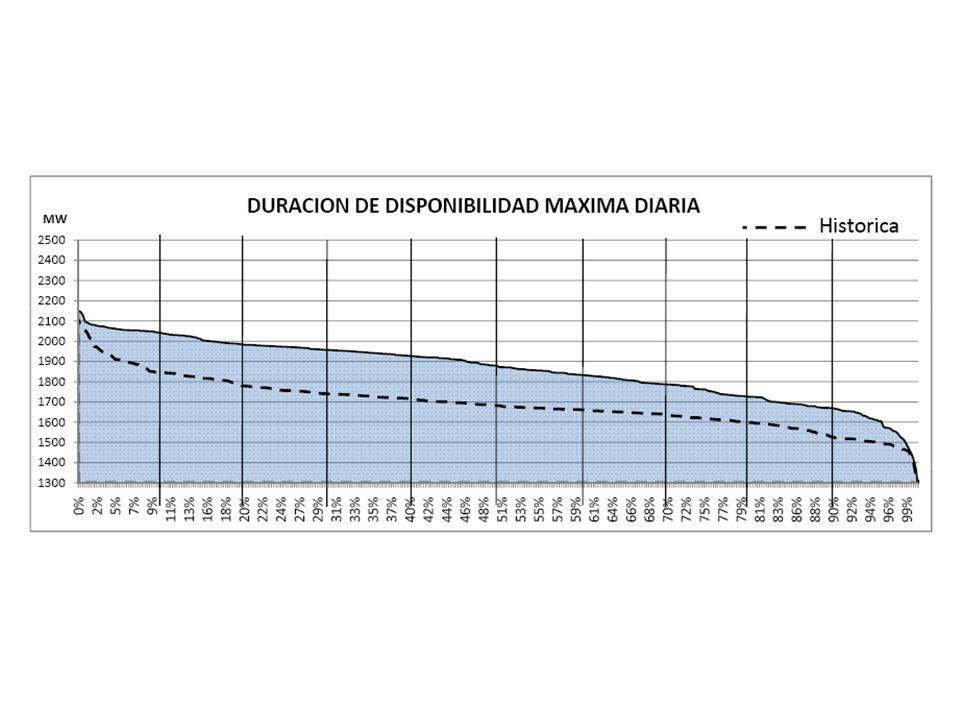

16

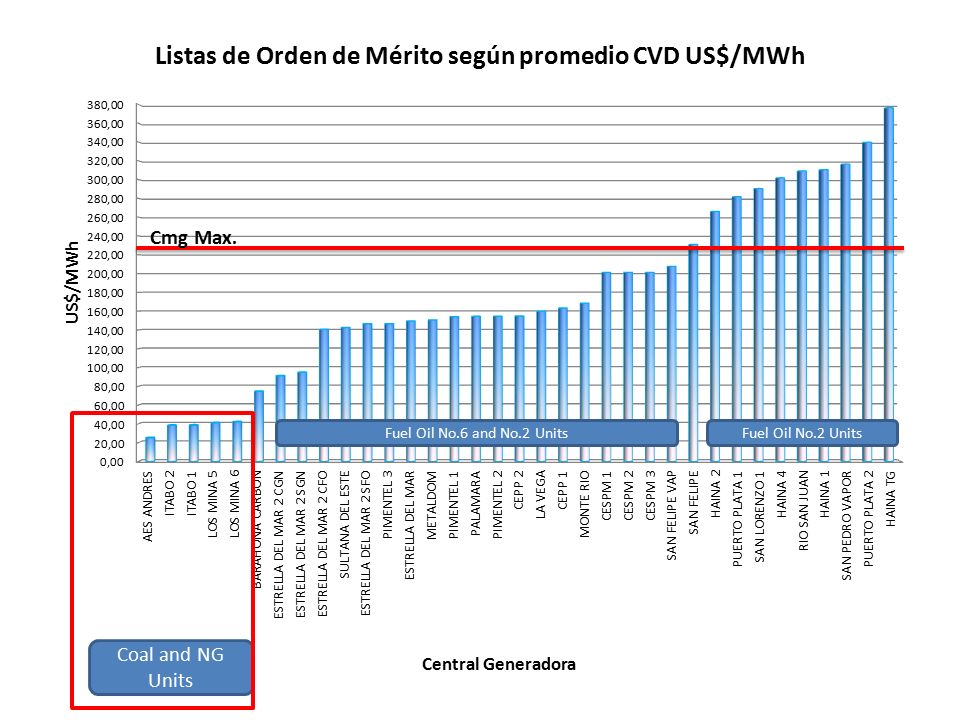

17 Coal and NG Units Fuel Oil No.6 and No.2 UnitsFuel Oil No.2 Units

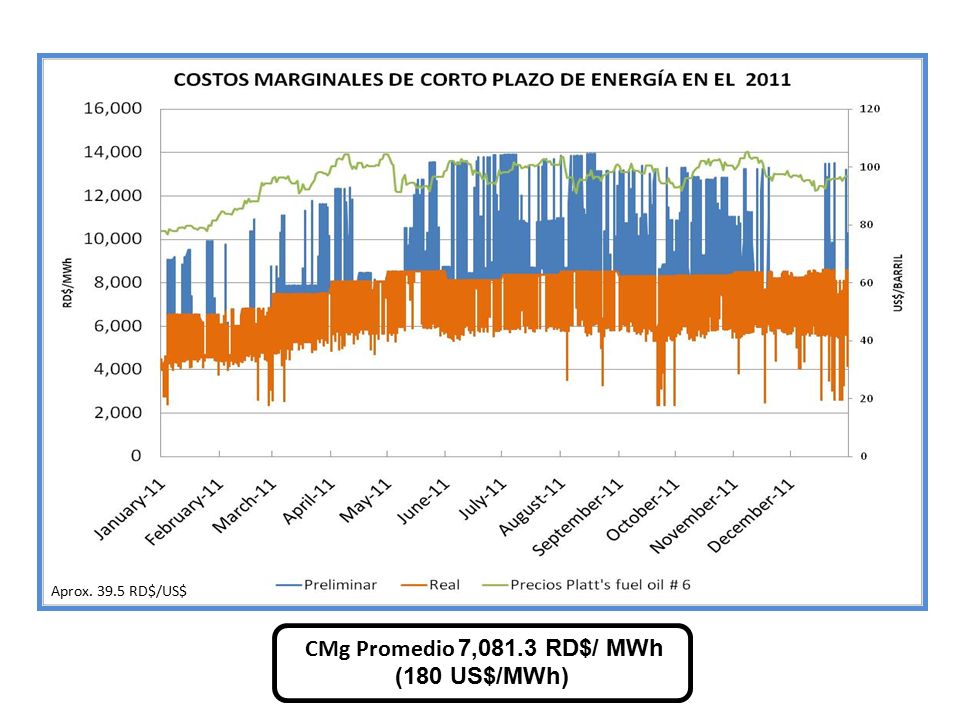

18 CMg Promedio 7,081.3 RD$/ MWh (180 US$/MWh) Aprox. 39.5 RD$/US$

19 Relación de Energía por Contrato y Energía por Mercado Spot

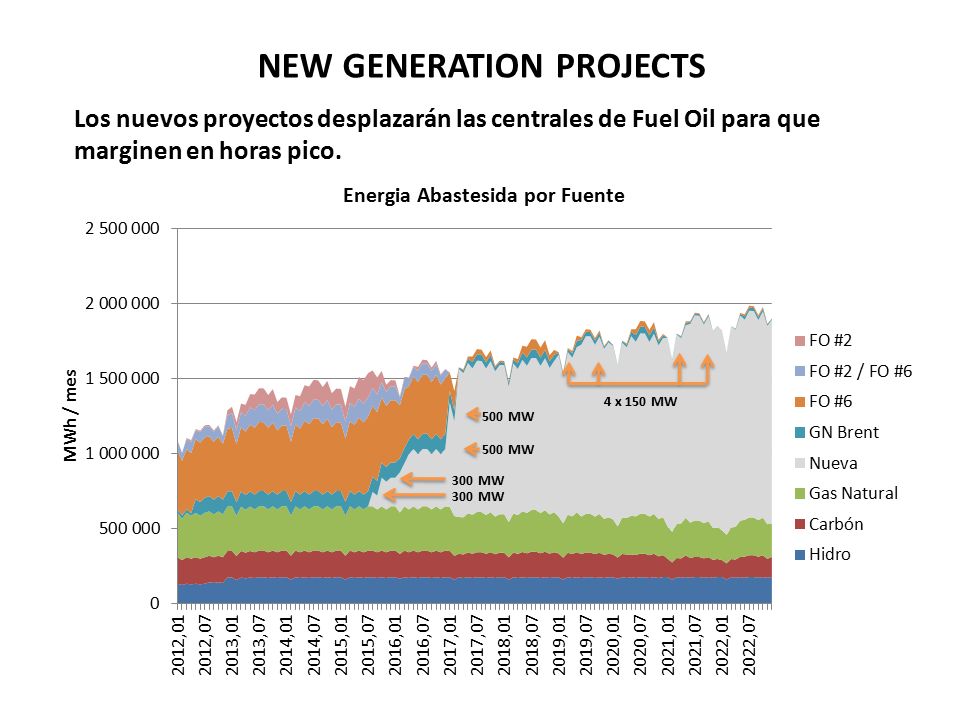

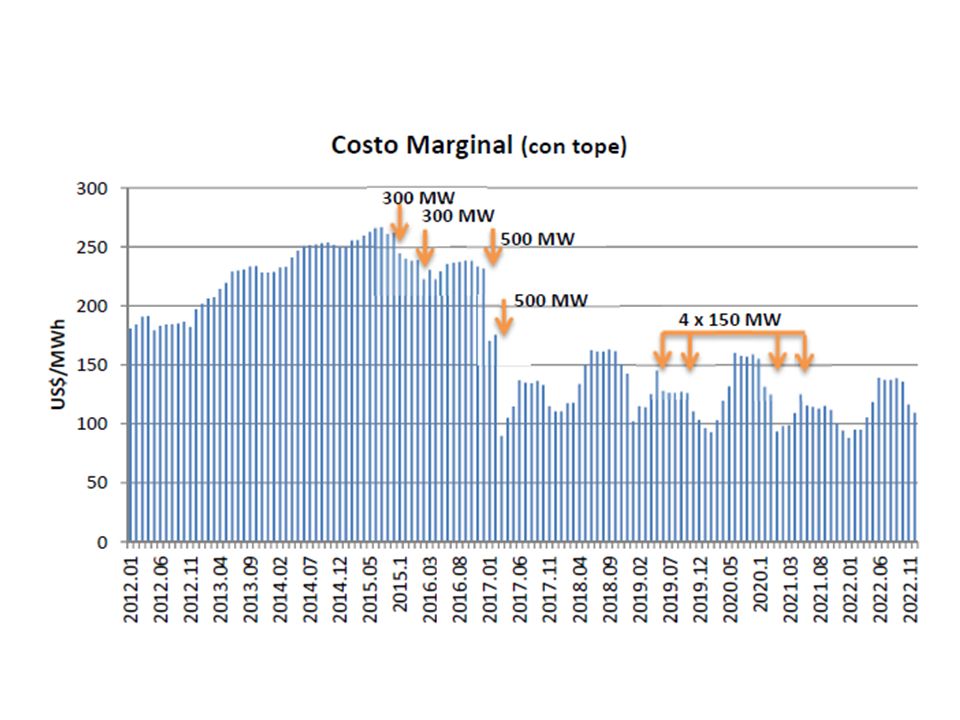

20 Los nuevos proyectos desplazarán las centrales de Fuel Oil para que marginen en horas pico. NEW GENERATION PROJECTS 500 MW 300 MW 4 x 150 MW

21

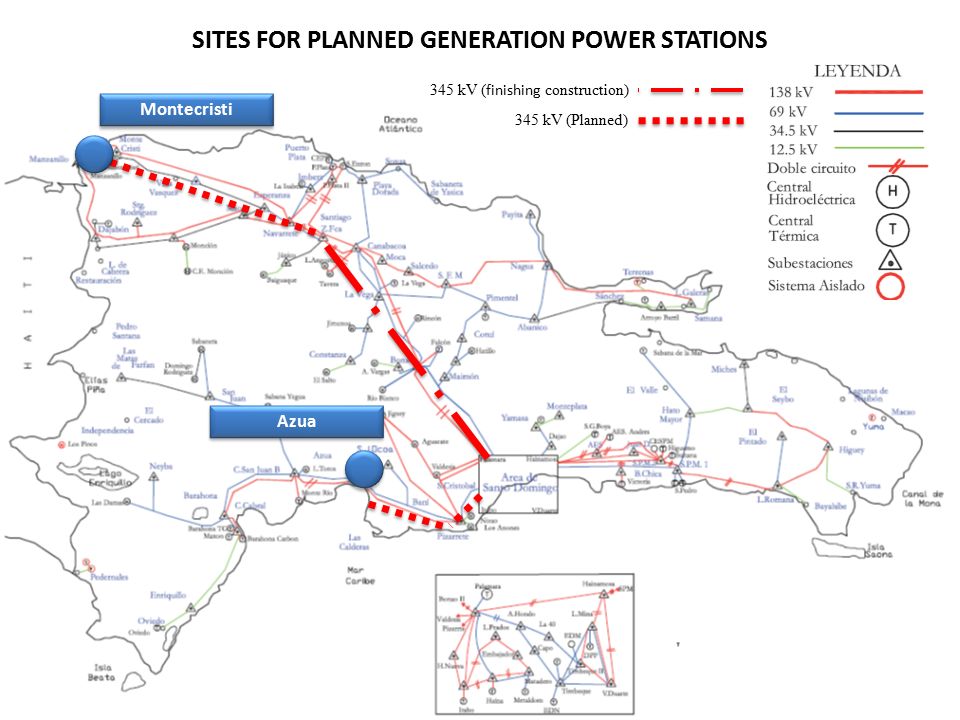

22 345 kV ( finishing construction) 345 kV (Planned) Montecristi Azua SITES FOR PLANNED GENERATION POWER STATIONS

23 Manzanillo, Montecristi

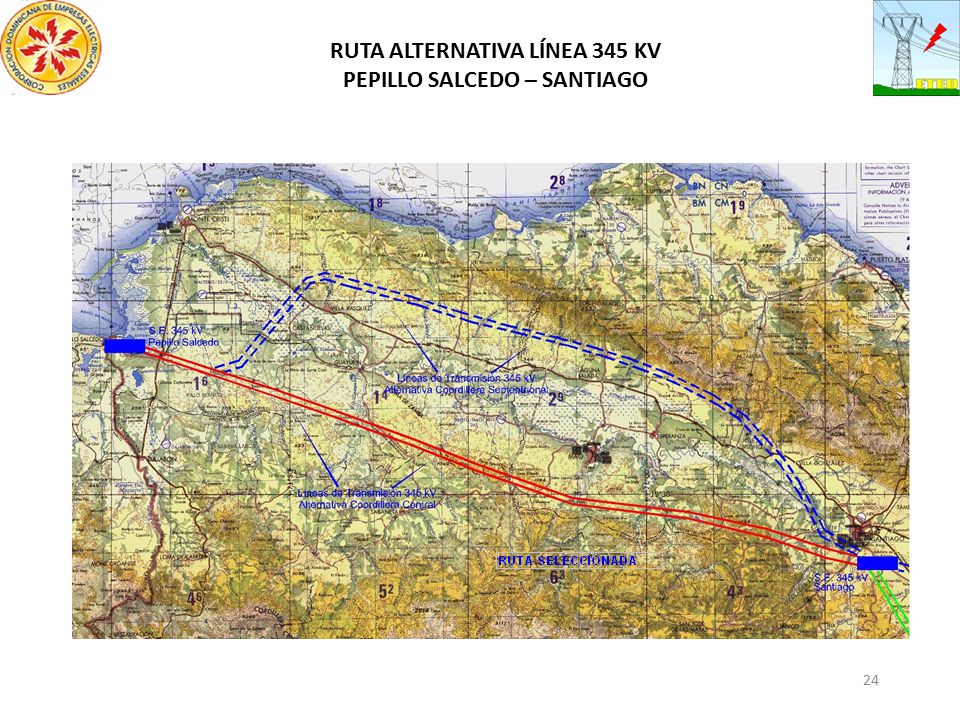

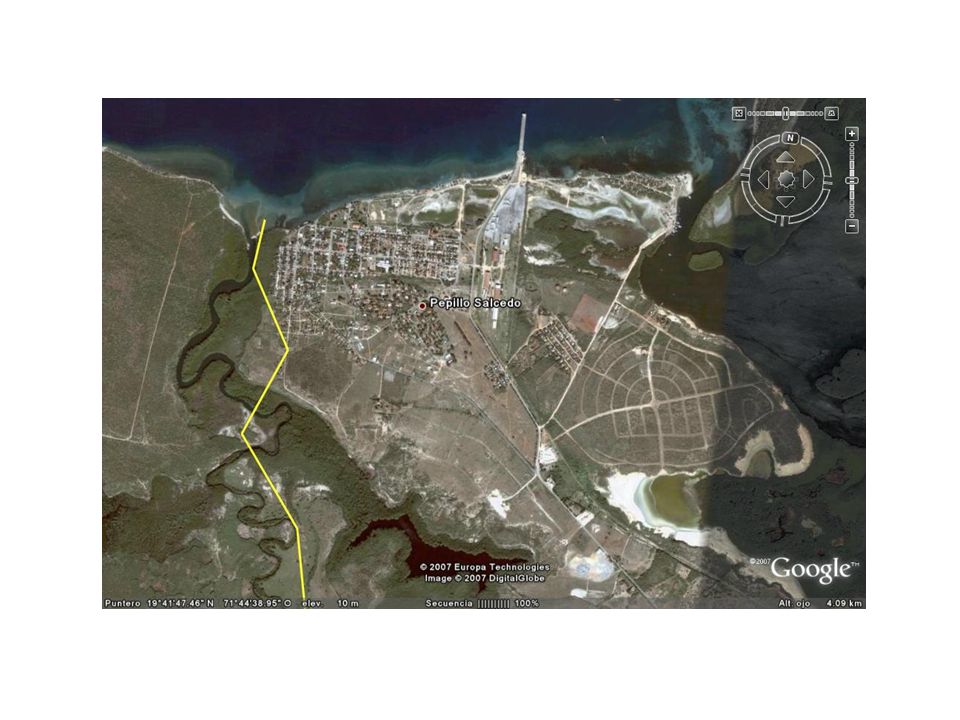

24 24 RUTA ALTERNATIVA LÍNEA 345 KV PEPILLO SALCEDO – SANTIAGO

25

26 Hatillo, Azua

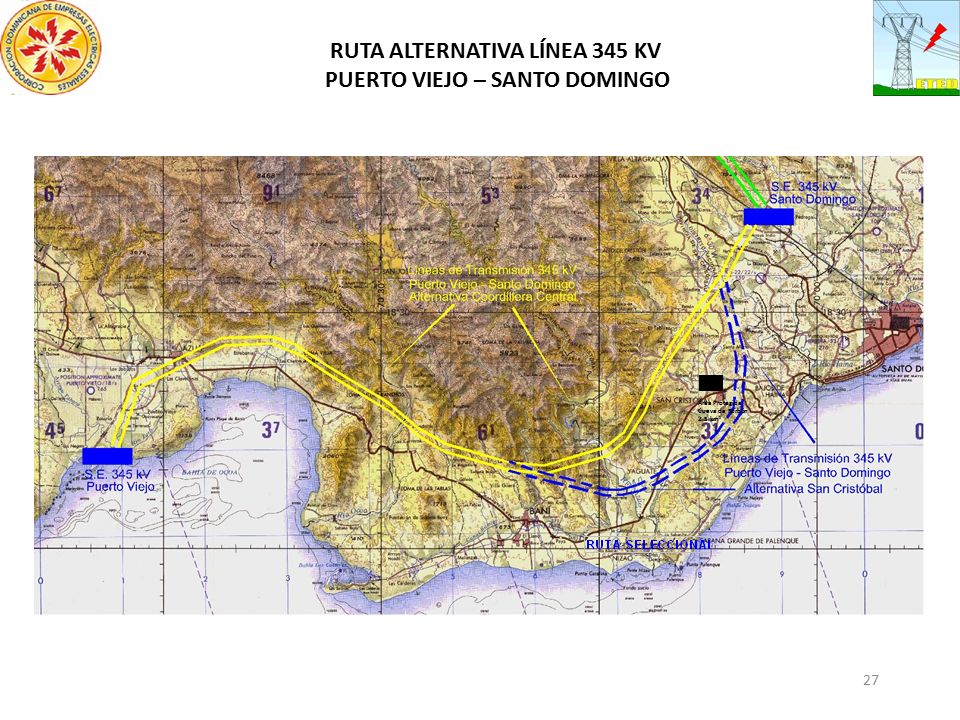

27 27 RUTA ALTERNATIVA LÍNEA 345 KV PUERTO VIEJO – SANTO DOMINGO Área Protegida Cueva de Borbón 2.5 km 2

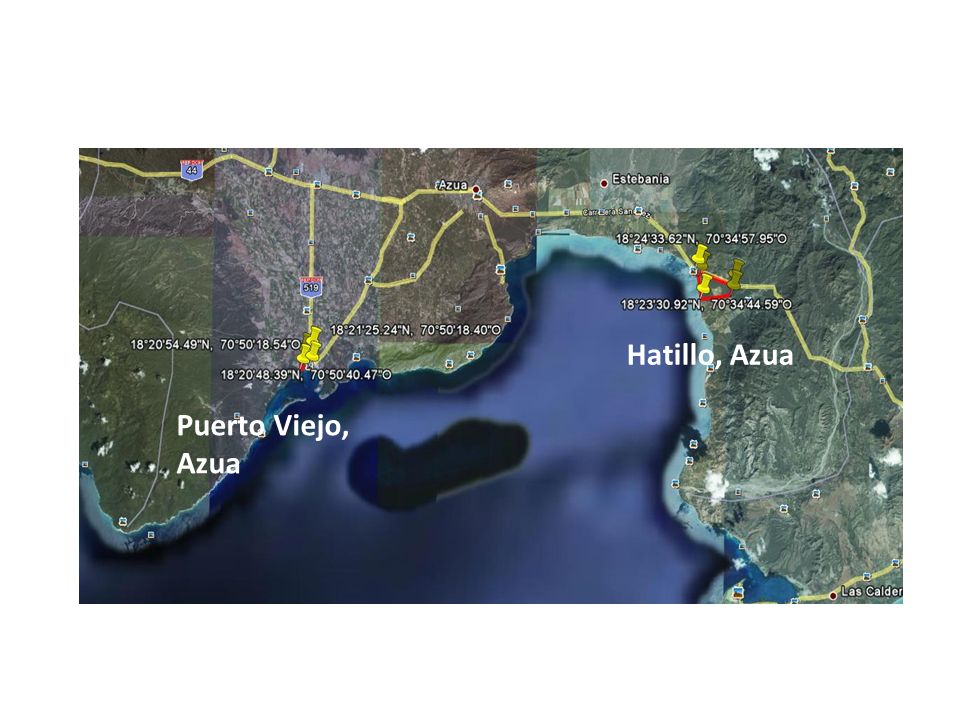

28 Puerto Viejo, Azua Hatillo, Azua

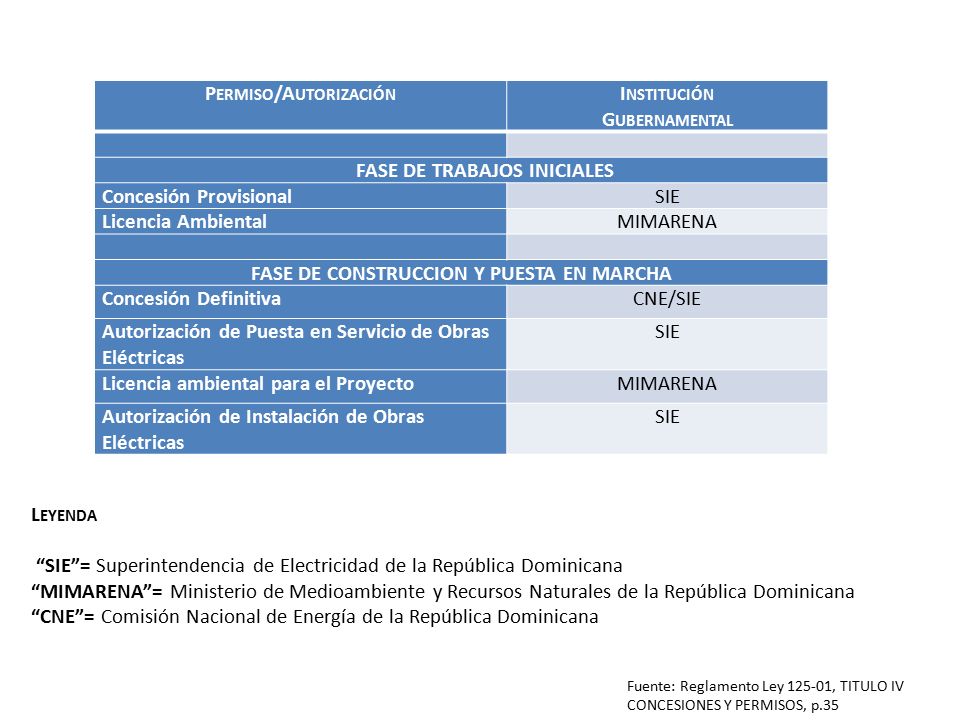

29 P ERMISO /A UTORIZACIÓN I NSTITUCIÓN G UBERNAMENTAL FASE DE TRABAJOS INICIALES Concesión ProvisionalSIE Licencia AmbientalMIMARENA FASE DE CONSTRUCCION Y PUESTA EN MARCHA Concesión DefinitivaCNE/SIE Autorización de Puesta en Servicio de Obras Eléctricas SIE Licencia ambiental para el ProyectoMIMARENA Autorización de Instalación de Obras Eléctricas SIE L EYENDA “SIE”= Superintendencia de Electricidad de la República Dominicana “MIMARENA”= Ministerio de Medioambiente y Recursos Naturales de la República Dominicana “CNE”= Comisión Nacional de Energía de la República Dominicana Fuente: Reglamento Ley 125-01, TITULO IV CONCESIONES Y PERMISOS, p.35
