1 Tema 1: Conceptos Básicos
REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA “ANTONIO JOSÉ DE SUCRE” VICE-RECTORADO PUERTO ORDAZ Departamento de Ingeniería Electrónica Tema 1: Conceptos Básicos

2 Sumario Señales y sus características.
Análisis temporal y análisis en frecuencia. Análisis de Fourier. Modelo de sistema de comunicaciones. Señales modulantes y portadora. Definición del decibelio. Relación señal/ruido, índice de ruido y figura de ruido. Modos de Transmisión. Espectro de Frecuencias y Bandas de Frecuencias. Regulación de las Telecomunicaciones.

3 Señal CONCEPTO DE SEÑAL: Es un estímulo externo que condiciona el comportamiento de un sistema.

4 Señales Clasificación de las señales
Las señales se pueden dividir en dos grandes grupos: las SEÑALES DETERMINÍSTICAS y las SEÑALES ALEATORIAS.

5 Señales Clasificación de las señales
Una señal determínistica es aquella que tiene un valor definido instante por instante. Las señales aleatorias como su nombre lo indica, están ligadas a la casualidad.

6 Señales Señales Determinísticas
Son las señales de más interés en las telecomunicaciones y serán las estudiadas en este curso. Las señales determínisticas pueden ser clasificadas según su forma en: Señales determínisticas continuas Señales determínisticas discretas Señales determínisticas singulares.

7 Señal periódica y sus parámetros
Una señal periódica es aquella que se repite cada T segundos, donde T se nombra como período. El valor de f(t) en un instante dado t1 es el mismo en t1+T. La frecuencia de la señal denota el número de ciclos de señal que ocurren en un instante de tiempo, normalmente se utiliza un segundo y la unidad de medida se llama Hertz.

8 Señal periódica y sus parámetros
La relación entre la frecuencia y el período es:

9 Señales Periódicas y no Periódicas
Señal Periódica: Es aquella que posee un patrón que se repite en el tiempo, puede ser contínua o discreta. Señal No Periódica: Se puede considerar como una señal periódica de período infinito.

10 Valor Promedio de la Señal
El valor promedio o medio de una señal periódica está dado por la ecuación: El valor medio de una señal alterna (sin nivel DC), es la media aritmética de todos los valores instantáneos comprendidos en un determinado intervalo; por lo tanto, el valor medio de un período completo es cero, ya que la señal en el semiperíodo positivo es idéntica en el semiperíodo negativo pero de signo opuesto.

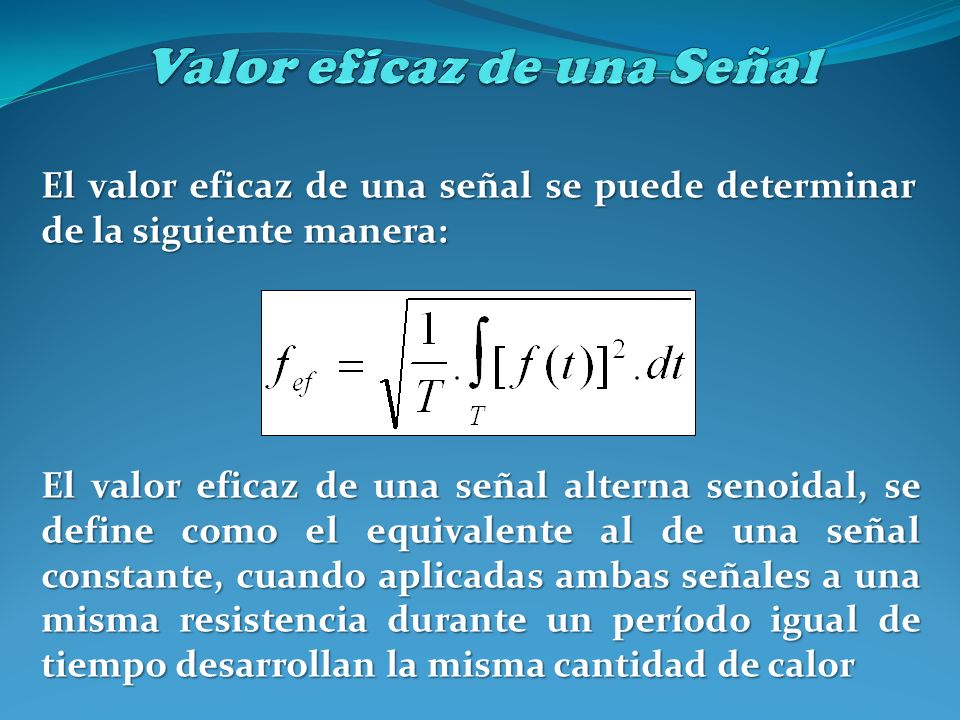

11 Valor eficaz de una Señal
El valor eficaz de una señal se puede determinar de la siguiente manera: El valor eficaz de una señal alterna senoidal, se define como el equivalente al de una señal constante, cuando aplicadas ambas señales a una misma resistencia durante un período igual de tiempo desarrollan la misma cantidad de calor

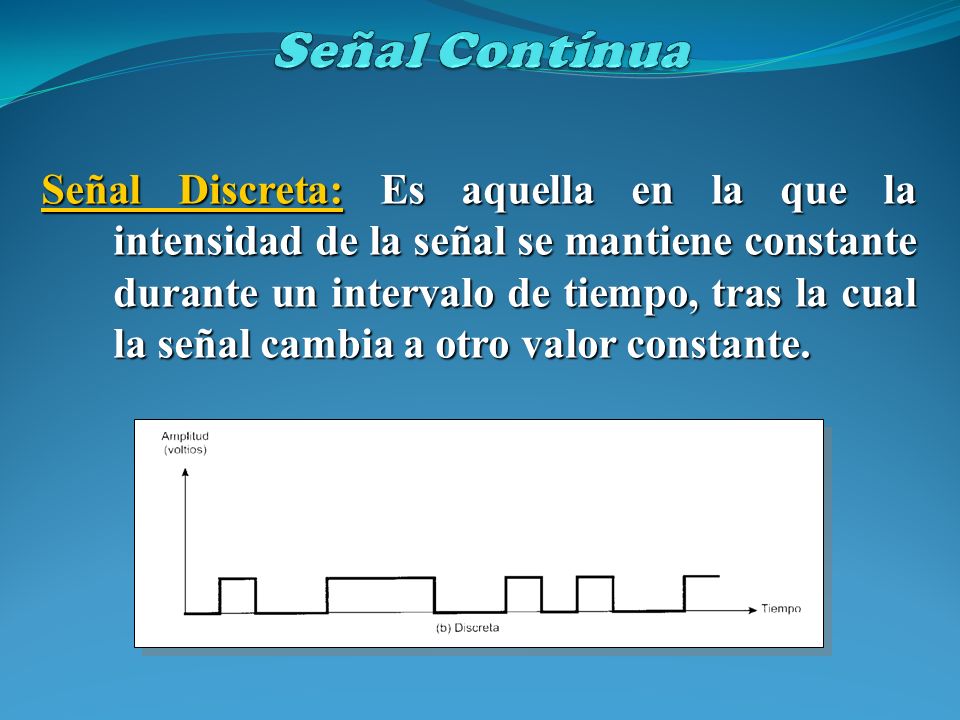

12 Señal Contínua Señal Contínua: Es aquella en la que la intensidad de la señal varía suavemente en el tiempo. Para cada instante de tiempo existe un valor de señal.

13 Señal Contínua Señal Discreta: Es aquella en la que la intensidad de la señal se mantiene constante durante un intervalo de tiempo, tras la cual la señal cambia a otro valor constante.

14 Dominio del Tiempo y Dominio de la Frecuencia
Señal en el Dominio del Tiempo: Es la señal que está representada en todo momento con su eje de abscisas con la variable tiempo. Las unidades pueden ser desde pico segundos hasta cientos de horas.

15 Dominio del Tiempo y Dominio de la Frecuencia
Señal en el Dominio de la Frecuencia: Representación de la señal utilizando como variable independiente la frecuencia. Frecuencia Fundamental: es el primer armónico de la señal y está representado por la frecuencia natural de la misma.

16 Serie trigonométrica de Fourier
El análisis de Fourier es una herramienta matemática que permite al personal que labora en el ámbito de las telecomunicaciones, realizar estudios en el dominio de la frecuencia de las señales, sistemas, medios de transmisión y diseños . Este análisis permite conocer la respuesta que cada uno de ellos tiene para diferentes gamas de frecuencias. Este proceso es conocido como ANÁLISIS EN EL DOMINIO DE LA FRECUENCIA.

17 Serie trigonométrica de Fourier
Sea la función f(t) una función periódica de período T, la cual puede ser representada por la serie trigonométrica: siendo w0 = 2.. f = 2.. / T.

18 Serie compacta de Fourier
La serie de la ecuación anterior, puede ser representada también en la forma siguiente:

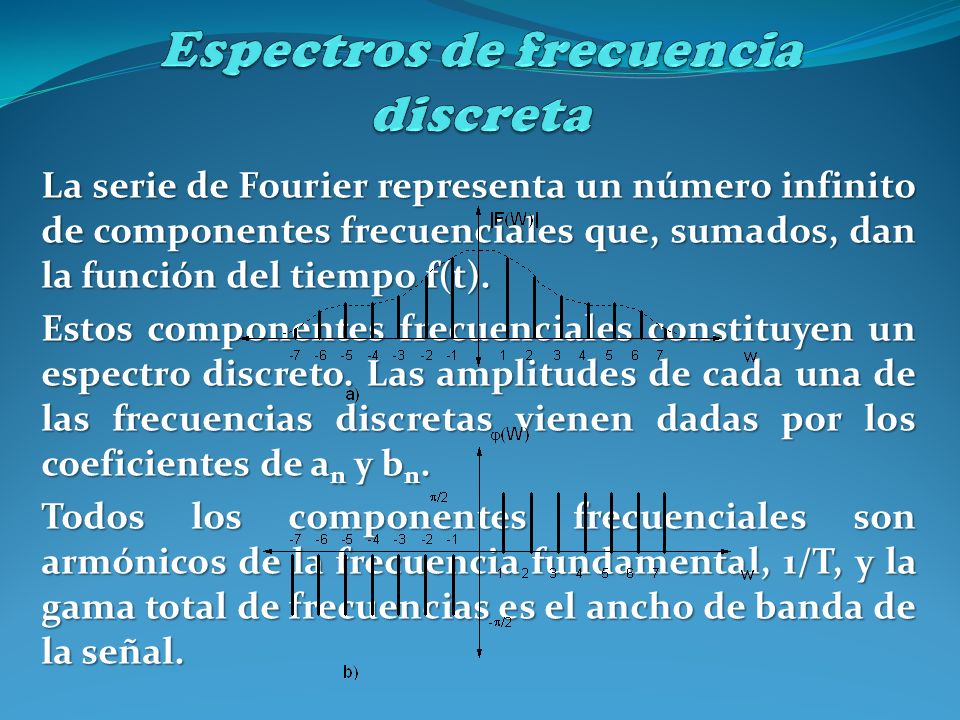

19 Espectros de frecuencia discreta
La serie de Fourier representa un número infinito de componentes frecuenciales que, sumados, dan la función del tiempo f(t). Estos componentes frecuenciales constituyen un espectro discreto. Las amplitudes de cada una de las frecuencias discretas vienen dadas por los coeficientes de an y bn. Todos los componentes frecuenciales son armónicos de la frecuencia fundamental, 1/T, y la gama total de frecuencias es el ancho de banda de la señal.

20 Transformada de Fourier
La transformada es de utilidad para el análisis de señales no-periódicas, considerando que poseen un período infinito. La transformada de Fourier se define y se denota como: donde f(t) es la función a la cual se desea hallar la transformada de Fourier.

21 Transformada de Fourier
Dada F(w) es posible hallar f(t) a partir de ella. Este proceso se conoce con el nombre de TRANSFORMADA INVERSA DE FOURIER y se denota como: Para que la transformada de Fourier exista generalmente se considera que:

22 Algunas Transformadas de Fourier útiles

23 Algunas Identidades Trigonométricas Útiles

24 Transformada RÁPIDA de Fourier: FFT
Requerimiento: A menudo existe una necesidad de obtener un comportamiento en el dominio de la frecuencia de las señales que se están coleccionando en el dominio del tiempo (es decir, en el tiempo real). Esta es la razón de por que fue desarrollada la transformada discreta de Fourier. Con la transformada discreta de Fourier, una señal en el dominio del tiempo se muestra en tiempos discretos.

25 Transformada RÁPIDA de Fourier: FFT
Procedimiento: Las muestras se alimentan a una computadora en donde un algoritmo calcula la transformada. El tiempo de cálculo es proporcional a n al cuadrado, donde n es al número de muestras. Para cualquier número razonable de muestras, el tiempo de cálculo es excesivo.

26 Transformada RÁPIDA de Fourier: FFT
Solución Práctica: En 1965 se desarrolló un nuevo algoritmo llamado la transformada rápida de Fourier o FFT por Cooley y Turkey. Con el FFT el tiempo de cálculo es proporcional a n log 2n en vez de n al cuadrado. El FFT está disponible como una subrutina en muchas bibliotecas de subrutinas científicas en los grandes centros computacionales.

27 Modelo de un Sistema de Comunicaciones
Un sistema de comunicaciones se puede representar por el siguiente modelo: Transmisor Receptor Medio de Transmisión Mensaje Analógico o Digital Ruido Consideración general: El mensaje que se desea transmitir puede ser de naturaleza analógica o digital.

28 Señal de Banda Base y Señal de RF
El término BANDA BASE se refiere a la banda de frecuencias producida por un transductor, tal como un micrófono, un manipulador telegráfico u otro dispositivo generador de señales, salida de video compuesto de dispositivos como grabadores/reproductores de video y consolas de juego antes de sufrir modulación alguna. Se caracterizan por ser generalmente mucho más bajas que las resultantes cuando éstas se utilizan para modular una portadora.

29 Señal de Banda Base y Señal de RF
La señal de RADIOFRECUENCIA es una señal periódica cuya frecuencia es de un valor tal que facilita su propagación por un medio físico. Normalmente es una señal sinusoidal. En muchos casos la señal de radiofrecuencia se designa como RF (Radio Frecuency, RF) En el proceso de modulación es la señal encargada de portar la información, de allí su nombre PORTADORA.

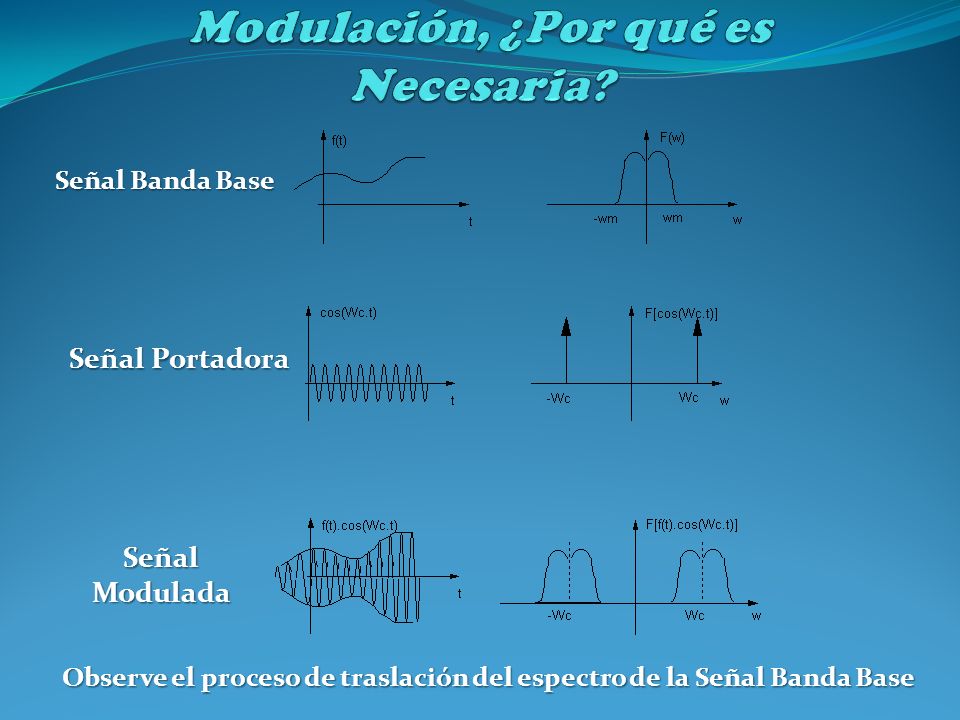

30 Modulación, ¿Qué es? En telecomunicación el término modulación engloba el conjunto de técnicas para transportar información sobre una onda portadora, típicamente una onda senoidal. Proceso mediante el cual se utiliza la señal de banda base para modificar algún parámetro de una señal portadora de mayor frecuencia. Modificación de alguno de los parámetros que definen una onda portadora (amplitud, frecuencia, fase), por una señal moduladora que se quiere transmitir (voz, música, datos).

31 Modulación, ¿Por qué es Necesaria?
Señal Banda Base Señal Portadora Señal Modulada Observe el proceso de traslación del espectro de la Señal Banda Base

32 Clasificación de las Técnicas de Modulación

33 Definición de Decibel Cálculo de decibeles
El decibel es una unidad logarítmica de medición usada para comparar dos niveles de potencia. Denotando con Pr el nivel de referencia, el decibel (dB) se define mediante la ecuación: donde P es una potencia conocida. Según, lo anterior el resultado es una cantidad relativa.

34 Definición de Decibel Cálculo de decibeles
Si se conoce la relación de potencias expresadas en decibeles, la razón de potencia puede hallarse del inverso de la ecuación anterior, esto es:

35 Definición de Decibel Cálculo de decibeles
Los decibeles también se usan para indicar niveles de potencia absoluta, para lo cual se agrega una tercera letra a la notación. Si el nivel de referencia Pr es de 1 watt, la potencia P se expresa en decibeles por encima de un watt, denotado por dBW y se determina como: En caso que la señal de referencia sea de 1 ms, la potencia P se expresa en decibeles por encima de 1 kilowatt y se denota como Dm.

36 Definición de Decibel Cálculo de decibeles
Por otro lado, se sabe que Reemplazando en la ecuación de decibeles, Si R=Rr

37 Definición de Decibel Cálculo de decibeles
Si se considera que el voltaje de referencia es 1 voltio, se tendrá: Esta ecuación permite encontrar los valores en decibeles a partir de un valor de voltaje siempre y cuando la resistencias sean iguales, lo cual en muchos casos se cumple.

38 Definición de Decibel Cálculo de decibeles
Existen diferentes tipos de decibeles dependiendo de la aplicación: electrónica, sonido o comunicaciones. Algunos ejemplos son: dB: Decibel. Se emplea para medir relaciones entre potencias. dBmV: Decibeles referidos a 1 milivolt. Se utilizan en la televisión por cable. dBm: Decibeles referidos a 1 miliwatt. Usados en cálculos para redes HFC (Híbridas Fibra Coaxial). dBSPL: Decibeles referidos a 20 micropascales. Utilizados en la industria del sonido.

39 Definición de Decibel Cálculo de decibeles
Supóngase que la ganancia de potencia es G=2, la ganancia en decibeles de potencia es: G' = 10 log 2 = 3.01 dB Luego, si G = 4 entonces G' = 10 log 4 = 6.02 dB También Si G= 8 Se obtiene G' = 10 log 8 = 9.01 dB

40 Definición de Decibel Cálculo de decibeles
Valor de la G del amplificador Valor de la G' expresada en dB 1 0 dB 2 3 dB 4 6 dB 8 9 dB 16 12 dB Se observa que cada vez que la potencia se aumenta al doble, la ganancia expresada en decibeles se incrementa 3 dB

41 Definición de Decibel Cálculo de decibeles

42 Definición Relación Señal/Ruido
La relación señal/ruido (en inglés Signal to Noise Ratio, SNR o S/N) se define como el margen que hay entre la potencia de la señal que se transmite y la potencia del ruido que la corrompe. Este margen es medido en decibelios. Se denota S/N y se determina por:

43 Definición Relación Señal/Ruido
Frecuentemente la relación señal a ruido se expresa en dB, para lo cual la ecuación anterior se convierten en:

44 Factor de Ruido e Índice de Ruido
EL FACTOR DE RUIDO denotado como F y el ÍNDICE DE RUIDO, denotado como NF, son índices que indican la degradación en la relación señal a ruido conforme la señal se propaga por un amplificador sencillo, una serie de amplificadores o un sistema de comunicaciones.

45 Factor de Ruido e Índice de Ruido
El factor de ruido es la relación de S/N de entrada entre la relación S/N de salida. Esto es, el factor de ruido es una relación de relaciones.

46 Factor de Ruido e Índice de Ruido
El índice de ruido es el factor de ruido expresado en dB, es decir:

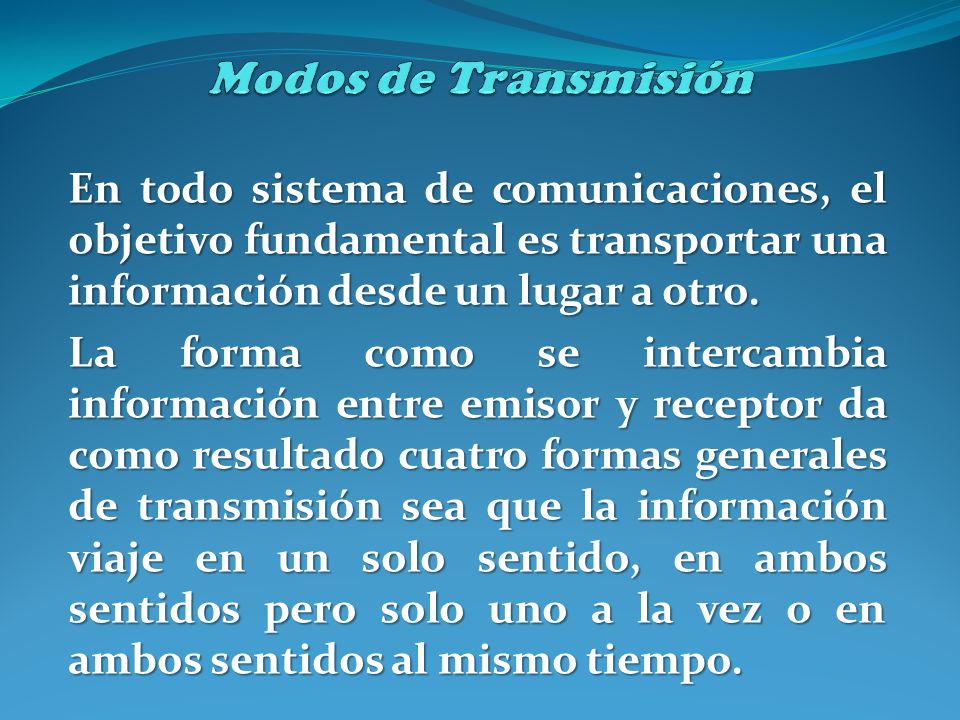

47 Modos de Transmisión En todo sistema de comunicaciones, el objetivo fundamental es transportar una información desde un lugar a otro. La forma como se intercambia información entre emisor y receptor da como resultado cuatro formas generales de transmisión sea que la información viaje en un solo sentido, en ambos sentidos pero solo uno a la vez o en ambos sentidos al mismo tiempo.

48 Modos de Transmisión Los modos de transmisión son:
Modos de Transmisión simplex (SX) Modos de Transmisión Half Duplex (HDX) Modos de Transmisión Full Duplex (FDX) Modos de Transmisión Full/Full Duplex (FFDX)

49 Espectro Electromagnético

50 Espectro Electromagnético

51 Bandas de Frecuencias Designación de la Banda Intervalo de Frecuencia
Intervalo de longitud de onda. (espacio libre) ELF < 3 KHz > 100 km VLF 3 a 30 KHz 10 a 100 km LF 30 a 300 KHz 1 a 10 km MF 300 KHz a 3 MHz 100 m a 1 km HF 3 a 30 MHz 10 a 100 m VHF 30 a 300 MHz 1 a 10 m UHF 300 MHz a 3 GHz 10 cm a 1m SHF 3 GHz a 30 GHz 1 a 10 cm EHF 30 a 300 GHz 1 a 10 mm INFRARROJO 8*1011 a 4*1014 Hz 80 a 400 um LUZ VISIBLE 4*1014 a 7.5*1014 Hz 40 a 80 um LUZ ULTRAVIOLETA 7.5*1014 a Hz 1.2 a 40 um RAYOS X, RAYOS GAMMA 1016 a Hz 0.6 a 1.2 um RAYOS COSMICOS > Hz < 0.6 um

52 Ancho de Banda De un Canal: es la gama de frecuencias que dicho canal permite pasar por él sin ser distorsionadas. De una Señal: es la gama de frecuencias que armónicamente forman parte de dicha señal. De un Medio de Transmisión: Es la gama de frecuencias que pueden circular en él sin ser distorsionadas.

53 Ancho de Banda De un equipo de Comunicaciones: Es la gama de frecuencias en las que puede trabajar ese equipo sin distorsionar la señal a su salida. Se representa por la letra B y se determina por la ecuación:

54 Regulación de la Telecomunicaciones
El ente regulador de las Telecomunicaciones en Venezuela es la COMISIÓN NACIONAL DE TELECOMUNICACIONES, CONATEL Misión: Socializar el uso y aplicación de las telecomunicaciones y democratizar su acceso hasta convertirlas en plataforma habilitadora de desarrollo para consolidar la República.

55 Regulación de la Telecomunicaciones
VISIÓN En CONATEL nos visualizamos como una institución pública al servicio del pueblo que desarrolla políticas para contribuir a la transformación permanente de la sociedad a fin de alcanzar los ideales consagrados en la Constitución de la República Bolivariana de Venezuela en un contexto nacional, continental y mundial.

56 Regulación de la Telecomunicaciones
Objetivos Estratégicos: Promover un mayor desarrollo de las telecomunicaciones en el ámbito nacional, a fin de garantizar el acceso de los ciudadanos a los servicios de Telecomunicaciones. Promover, articular y fortalecer el desarrollo integral de los programas y proyectos de índole nacional, con el propósito de poner al alcance de los ciudadanos las herramientas motorizadoras para el desarrollo de sus comunidades.

57 Regulación de la Telecomunicaciones
La página web de CONATEL , es una fuente de consulta para nuestra actividad investigativa, educativa, empresarial, proyectiva, legal, asesora, mantenimiento, homologación, venta entre otros. Ejemplo: veamos “unos números” extraídos de la página web de CONATEL. Números

58 Fin Tema 1 Gracias

59 Señales Determinísticas
Señales determínisticas continuas Estos tipos de señales poseen campos de existencia continuos o por lo menos continuos en intervalos, para los cuales se dice que las señales son contínuas por intervalos.

60 Señales Determinísticas
Señales determínisticas discretas Son funciones que asumen o toman valores solo para algunos instantes discretos. Estos instantes discretos pueden estar equiespaciados, es decir pueden producirse cada “nt”, donde n toma valores enteros y puede ser finito o infinito.

61 Señales Determinísticas
Señales determínisticas singulares. Estas funciones son idealizaciones matemáticas y, en rigor, no aparecen en sistemas físicos. Resultan útiles en el análisis de sistemas debido a que son buenas aproximaciones a ciertas condiciones restrictivas de los sistemas físicos.

62 Señales Determinísticas

63 Clasificación de los Tipos de Ruidos

64 Modos de Transmisión SIMPLEX
Envío en un solo sentido. ORIGEN DESTINO

65 Modos de Transmisión HALF DUPLEX
Envío en ambos sentidos, pero instantes diferentes. ORIGEN DESTINO

66 Modos de Transmisión FULL DUPLEX
Envío en ambos sentidos, simultáneamente.

67 Modos de Transmisión FULL/FULL DUPLEX
Comunicación bidireccional con más de un destino.
