1 TEMA I Introducción a las Comunicaciones Electrónicas
REPÚBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA “ANTONIO JOSÉ DE SUCRE” VICE-RECTORADO PUERTO ORDAZ Departamento de Ingeniería Electrónica TEMA I Introducción a las Comunicaciones Electrónicas Vigencia Septiembre 2010 H. Romero

2 Sumario Señales, Espectros y Filtros.
Elementos de un Sistema de Comunicaciones. Señales, Espectros y Filtros. Espectro Electromagnético y Bandas de Frecuencias. Longitud de Onda Teoría de Información. Modos de Transmisión. Clasificación de los diferentes tipos de ruido. Relación Señal a Ruido: S/N Factor de Ruido e Índice de Ruido. Cálculo de Decibeles. Clasificación de las Técnicas de Modulación.

3 RUIDO/INTERFERENCIAS
Elementos de un Sistema de Comunicaciones Un sistema de comunicación, en forma general, está constituido por los siguientes elementos básicos: CANAL FUENTE Tx Rx DESTINATARIO TRANSMISOR RECEPTOR RUIDO/INTERFERENCIAS

4 Elementos de un Sistema de Comunicaciones
FUENTE: Es el que origina el mensaje, Voz humana. Una imagen de televisión. Un mensaje de texto. Simplemente datos. Esta se conoce como señal de Banda Base. TRANSMISOR: Convierte la señal de banda base en otra señal, con características más óptimas para ser enviadas por el canal. T F Tx Rx

5 Elementos de un Sistema de Comunicaciones
CANAL DE COMUNICACIONES: Es el medio de transmisión: -Un alambre. -Un Cable Coaxial. -Guía de ondas. -Fibra óptica -Enlace de radio. C Tx Rx R/I RUIDO/INTERFERENCIAS: Son agentes extremos a nuestro sistema que añaden o modifican la información que se está transmitiendo. Esto puede ser causado por los equipos utilizados, alambres, conductores, atmósfera, etc.

6 Elementos de un Sistema de Comunicaciones

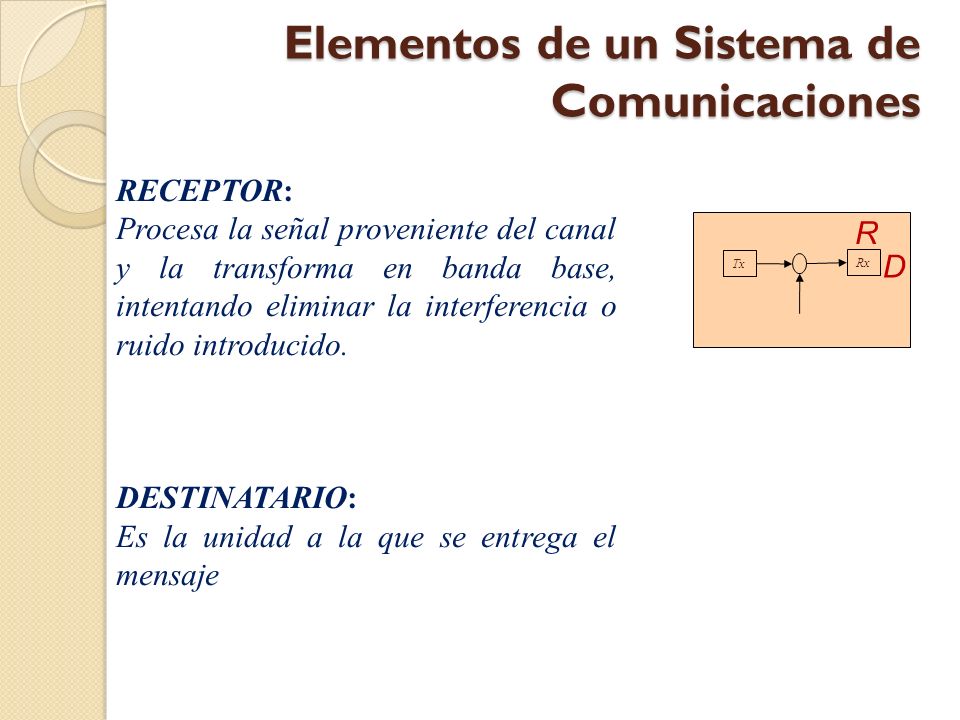

RECEPTOR: Procesa la señal proveniente del canal y la transforma en banda base, intentando eliminar la interferencia o ruido introducido. DESTINATARIO: Es la unidad a la que se entrega el mensaje R D Tx Rx

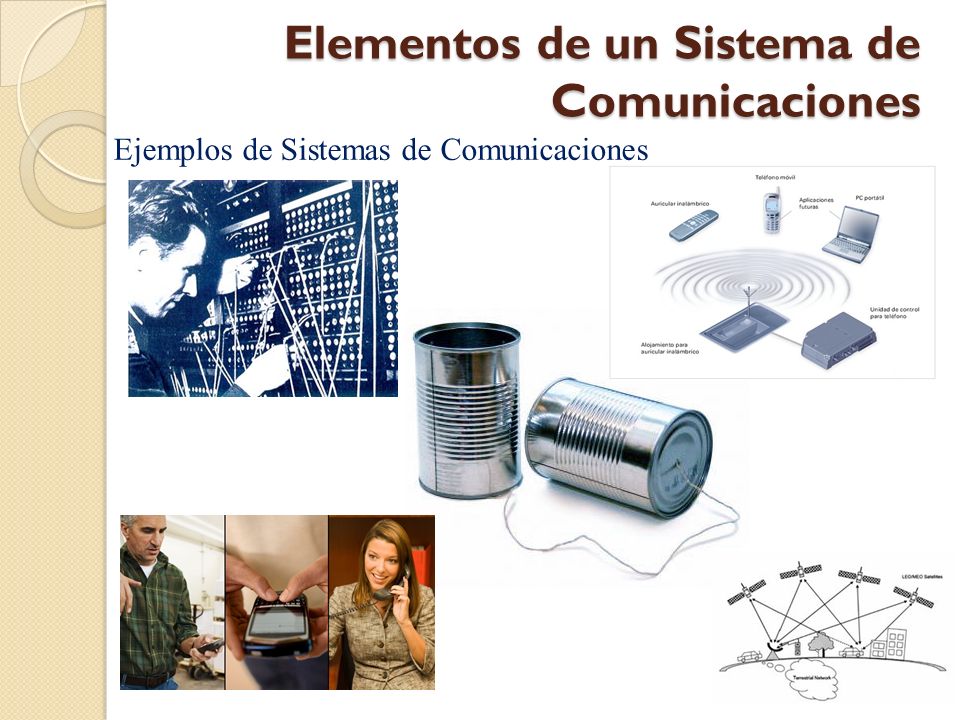

7 Elementos de un Sistema de Comunicaciones
Ejemplos de Sistemas de Comunicaciones

8 Señales Señales: Es la respuesta que tiene un sistema ante un estímulo externo. ESTIMULO SISTEMA RESPUESTA (Señal) Ejemplos

9 Ejemplo de Señales ESTIMULO SISTEMA RESPUESTA (Señal)

10 Espectro Espectro de Frecuencia:
Las señales en el mundo de las comunicaciones, tienen un comportamiento que puede ser descrito por ecuaciones matemáticas, usualmente existen en el dominio del tiempo, donde la variable independiente es “t”. Estas señales también tienen un comportamiento y ecuaciones en el dominio de la frecuencia, donde la variable independiente es “f”. El análisis espectral está basado en el uso de las Series y Transformadas de Fourier.

11 Espectro Dominio del Tiempo Dominio de la Frecuencia

12 Filtros Filtros Electrónicos
Un filtro electrónico, es un elemento que discrimina una determinada frecuencia o gama de frecuencias de una o más señales eléctricas que pasan a través de él. Existen diferentes tipos de filtros, según los requerimientos necesarios.

13 Espectro Electromagnético
Es la ubicación de todos los rangos de frecuencias de las diferentes señales, en un mismo sistema de referencia. Este puede subdividirse según su uso.

14 BANDAS DE RADIO CORRESPONDIENTES
Espectro Electromagnético BANDAS DE RADIO CORRESPONDIENTES AL ESPECTRO RADIOELÉCTICO NOMBRE DE LA BANDA FRECUENCIAS LONGITUDES DE ONDA Banda VLF (Very Low Frequencies – Frecuencias Muy Bajas) 3 – 30 kHz – m Banda LF (Low Frequencies – Frecuencias Bajas) 30 – 300 kHz – m Banda MF (Medium Frequencies – Frecuencias Medias) 300 – kHz 1 000 – 100 m Banda HF (High Frequencies – Frecuencias Altas) 3 – 30 MHz 100 – 10 m Banda VHF (Very High Frequencies – Frecuencias Muy Altas) 30 – 300 MHz 10 – 1 m Banda UHF (Ultra High Frequencies – Frecuencias Ultra Altas) 300 – MHz 1 m – 10 cm Banda SHF (Super High Frequencies – Frecuencias Super Altas) 3 – 30 GHz 10 – 1 cm Banda EHF (Extremely High Frequencies – Frecuencias Extremadamente Altas) 30 – 300 GHz 1 cm – 1 mm

15 Longitud de Onda La longitud de onda de una onda describe cuán larga es la onda. La distancia existente entre dos crestas o valles consecutivos es lo que llamamos longitud de onda. Se encuentra medida en metros y se mide respecto a la velocidad de la luz.

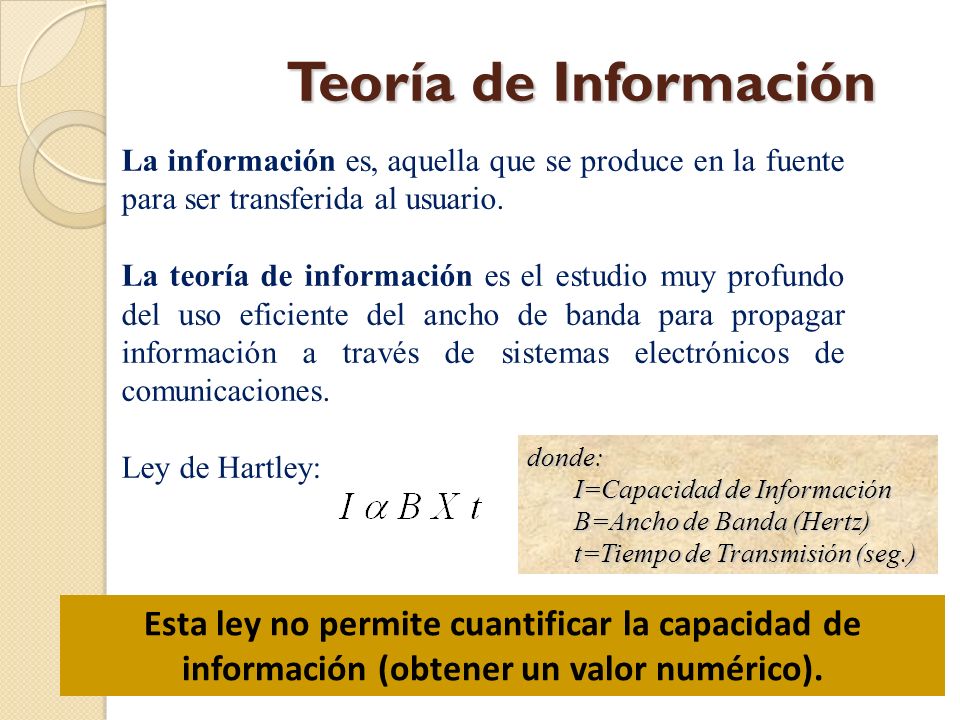

16 Teoría de Información La información es, aquella que se produce en la fuente para ser transferida al usuario. La teoría de información es el estudio muy profundo del uso eficiente del ancho de banda para propagar información a través de sistemas electrónicos de comunicaciones. Ley de Hartley: donde: I=Capacidad de Información B=Ancho de Banda (Hertz) t=Tiempo de Transmisión (seg.) Esta ley no permite cuantificar la capacidad de información (obtener un valor numérico).

17 Teoría de Información Limite de Shannon de Capacidad de Información
donde: I: capacidad de información [bits por segundo] B: ancho de banda [Hz] S/N: relación de potencia de señal a ruido [sin unidades] Esta expresión, nos permite tener una idea de cuanta información puede ser transferida por un sistema en función de su ancho de banda y la relación señal/ruido.

18 Modos de Transmisión Simplex Half-duplex Full-duplex Full-Full-duplex
La forma como se intercambia información entre emisor y receptor da como resultado cuatro formas generales de transmisión. Simplex Half-duplex Full-duplex Full-Full-duplex Emisor Receptor

19 Modos de Transmisión Modos de Transmisión Simplex (SX).
La transmisión solo puede ocurrir en un único sentido. Este sistema comprende un transmisor y un receptor sin que se pueda intercambiar estos roles. Ejemplo: La radio comercial.

20 Modos de Transmisión Modos de Transmisión Half-duplex (HDX)‏
Las transmisiones pueden ocurrir en ambas direcciones solo que no simultáneamente. Ejemplo: Sistema de radios de comunicaciones portátiles.

21 Modos de Transmisión Modos de Transmisión Full-Duplex (FDX)‏
Este tipo de transmisión permite el proceso de intercambio de información en ambos sentidos y simultáneamente. Ejemplo: Sistema de comunicación telefónica.

22 Ejemplo: Llamada en conferencia
Modos de Transmisión Modos de Transmisión Full / Full-Duplex (FFDX)‏ Este tipo de transmisión permite el proceso de intercambio de información en ambos sentidos y simultáneamente con más de un destino. DESTINO Ejemplo: Llamada en conferencia

23 El Ruido Se considera como ruido a todas las señales eléctricas no deseadas que provienen de una diversidad de fuentes y que afectan las señales de radiocomunicación. Clasificadas de manera general como interferencia hecha por el hombre o ruido que ocurre en forma natural.

24 Interferencias Naturales:
Clasificación de los Ruidos Así tenemos la siguiente clasificación: - Otros sistemas de comunicación Interferencia Hecha por el Hombre: - Chispas de ignición en los automóviles - Zumbido de 60 Hertz de la red de alimentación - Interferencias de radio frecuencia - Disturbios atmosféricos - Radiación extraterrestre - Actividad solar. Interferencias Naturales:

25 Clasificación de los Ruidos
Otro tipo de ruido existente es el denominado Ruido Térmico, que es el voltaje de ruido debido al movimiento de partículas cargadas (por lo general electrones) en medios conductores. Matemáticamente la potencia del ruido térmico se calcula con la ecuación: Donde N es la potencia del ruido en wats B es el ancho de banda K es la constante de Boltzman Joules x °K T es la temperatura absoluta en grados Kelvin

26 Clasificación de los Ruidos
Voltaje de ruido. La figura muestra el circuito equivalente de una fuente de ruido, donde su resistencia interna (R1) está en serie con el voltaje rms de ruido (Vn). Para el peor de los casos R = R1, donde R es la resistencia de carga. Por tanto, el Voltaje de Ruido se puede calcular, según la ecuación: Vn R1 R Fuente de Ruido

27 Clasificación de los Ruidos
Ruido Blanco Son tipos de fuentes de ruido Gaussiano y tienen una densidad espectral plana sobre un intervalo amplio de frecuencias. Tal espectro tiene todos los componentes de frecuencias en igual proporción y se le designa en forma correcta como ruido blanco por la analogía de la luz blanca.

28 Relación señal a Ruido (S/R)
La relación señal ruido se denota como S/R e indica la cantidad de ruido que contiene una señal en cuestión. Está expresado en decibelios (dB). Mientras más alto sea este valor, menor será la cantidad de ruido presente en la señal.

29 Factor de Ruido e Indice de Ruido
El factor de ruido denotado como F y el índice de ruido, denotado como NF. Son índices que indican la degradación en la relación señal a ruido conforme la señal se propaga por un amplificador sencillo, una serie de amplificadores o un sistema de comunicaciones. El factor de ruido es la relación de S/N de entrada entre la relación S/N de salida. Esto es, el factor de ruido es una relación de relaciones.

30 Factor de Ruido e Indice de Ruido
Matemáticamente se tiene: El índice de ruido es el factor de ruido expresado en dB, es decir:

31 ¿Qué son los Decibeles?

32 El Decibel Es una unidad logarítmica de medición usada para comparar dos niveles de potencia. Denotando con Pr el nivel de referencia, el decibel (dB) se define mediante la ecuación: donde P es una potencia conocida.

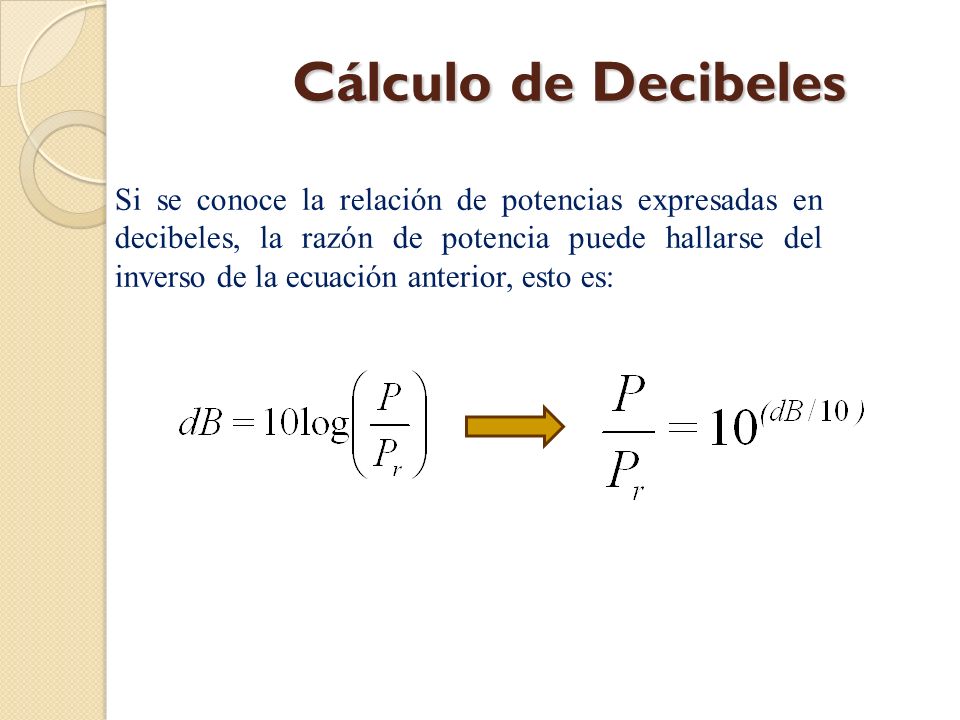

33 Cálculo de Decibeles Si se conoce la relación de potencias expresadas en decibeles, la razón de potencia puede hallarse del inverso de la ecuación anterior, esto es:

34 Cálculo de Decibeles Los decibeles también se usan para indicar niveles de potencia absoluta. Para lo cual se agrega una tercera letra a la notación. Si el nivel de referencia Pr es de 1 watt, la potencia P se expresa en decibeles por encima de un watt, denotado por dBW y se determina como:

35 Cálculo de Decibeles En caso que la señal de referencia sea de 1 mW, la potencia P se expresa en decibeles por encima de 1 miliwatt y se denota por dBm. Por otro lado, se sabe que: Si sustituimos la potencia en nuestra ecuación de Decibeles, tenemos que la potencia en decibelios podemos calcularla como:

36 Cálculo de Decibeles Convertir la siguiente relación a dB : 4000 y 0,003. En ambos casos se conoce la relación de potencia, es decir: Si se aplica la ecuación original de decibel para ambos casos, se tiene:

37 Cálculo de Decibeles Se desea conocer el valor de potencia a partir del valor dado en dB. Convertir a valores numéricos los siguientes valores en dB: 29,3 dB, -7dBW, 27 dBm En el primer caso se aplica la ecuación: para obtener:

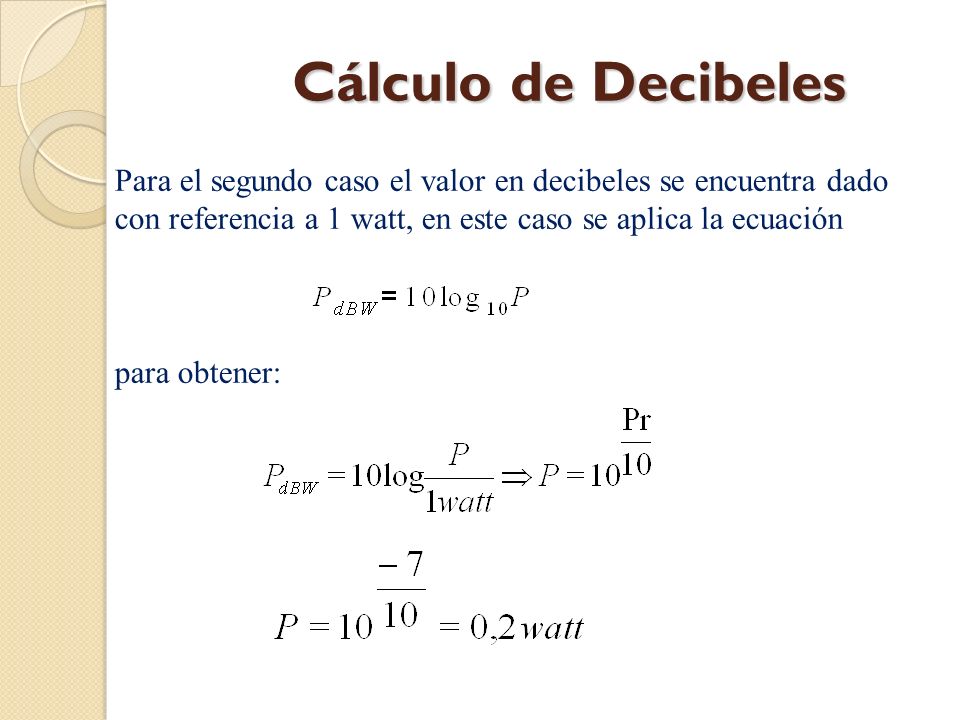

38 Cálculo de Decibeles Para el segundo caso el valor en decibeles se encuentra dado con referencia a 1 watt, en este caso se aplica la ecuación para obtener:

39 Cálculo de Decibeles En el tercer caso el tratamiento es similar al segundo caso, solo que la referencia es respecto a 1 miliwatt.

40 Tipos de Modulación La modulación puede ser clasificada en modulación digital y modulación analógica. Esta depende de la forma que tenga la señal que contiene la información: Analógica o Digital Según esto se puede hacer la siguiente clasificación: Modulación analógica y Modulación Digital. ESTIMULO SISTEMA RESPUESTA (Señal)

41 Tipos de Modulación QAM Lineal AM De onda continua Angular PM
Analógica FM PAM PWM De pulsos PPM Modulación TDM PCM ASK FSK Digital PSK DPSK QAM

42 Actividades de Autodesarrollo
Realice una revisión del capítulo I del Libro W. Tomasi.

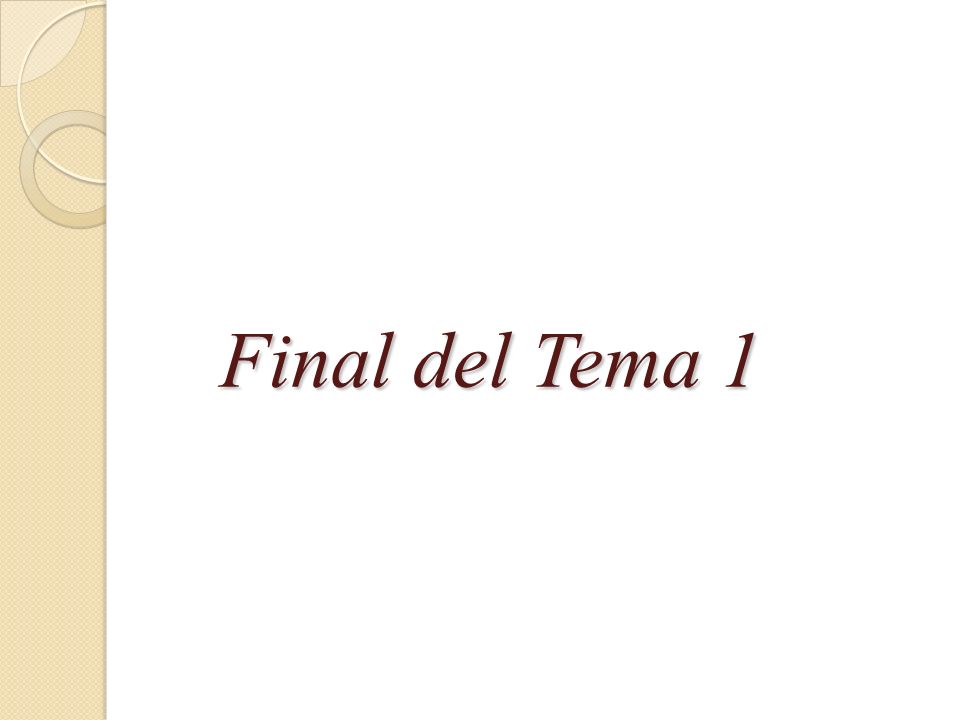

43 Final del Tema 1
