1 Alumnos: Emiliano Amestoy Karen Pinzone
ANDAMIOS Alumnos: Emiliano Amestoy Karen Pinzone Profesores: Bassi – Galvan ♥

2 ANDAMIOS Se trata de una construcción provisional con la que se hacen puentes, pasarelas o plataformas sostenidas por madera o acero. Actualmente se hace prefabricado y modular. Se hacen para permitir el acceso de los obreros de la construcción así como al material en todos los puntos del edificio que esta en construcción o en rehabilitación de fachadas.

3 Tipos comunes de ANDAMIOS
Andamios Ligeros: Son adecuados los trabajos de limpieza, pintura, carpintería, etc; y en la industria en general para la realización de diversos trabajos en altura Andamios Pesados: Son andamios de protección, también se emplean en los trabajos que manipulan hormigón o cualquier otro caso que exija un andamio con bandeja ancha de gran capacidad de carga. Andamios Móviles: Son andamios ligeros, generalmente fabricados en aluminio, que cuentan con ruedas en la base que posibilitan su desplazamiento. Sus principales ventajas son su facilidad de transporte hasta el lugar de empleo, su rapidez de montaje y su movilidad. Andamio Cremallera: A modo de ejemplo, permitirían el trabajo en fachada con distintas configuraciones permiten abarcar hasta m2 de fachada y cargar hasta 1500kg. Otra de las ventajas es la rapidez de montaje.

4 Clasificación de andamios según su fabricación
Así, poco a poco, se ha pasado de los andamios construidos de manera artesanal a los de fabricación en serie. De esta manera, se pueden distinguir dos tipos de andamios, en función del tipo de fabricación: Andamios de fabricación en serie. Andamios de fabricación tradicional

5 PARTES DE UN ANDAMIO

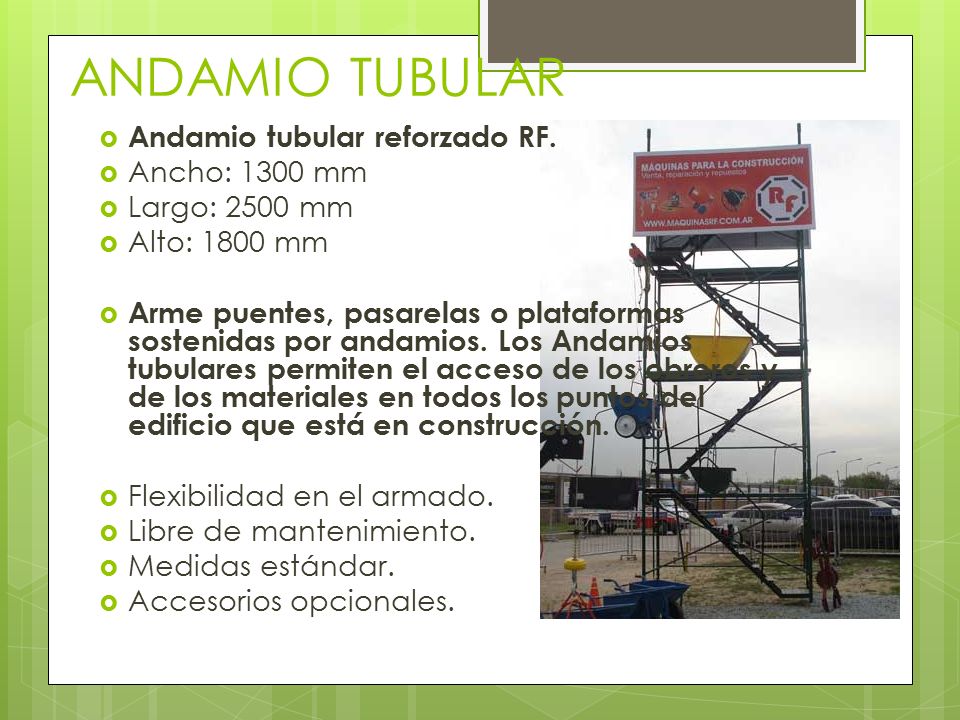

6 ANDAMIO TUBULAR Andamio tubular reforzado RF. Ancho: 1300 mm
Largo: 2500 mm Alto: 1800 mm Arme puentes, pasarelas o plataformas sostenidas por andamios. Los Andamios tubulares permiten el acceso de los obreros y de los materiales en todos los puntos del edificio que está en construcción. Flexibilidad en el armado. Libre de mantenimiento. Medidas estándar. Accesorios opcionales.

7 Nudos para andamios ESPIGA expansible de acero forjado y electrozincado de union doble para caños de 1 1/2" Conducción (48.00 mm). NUDO FIJO forjado estampado electrozincado para caños de 1 1/2" Conducción (48.00 mm). NUDO GIRATORIO forjado estampado electrozincado para caños de 1 1/2" Conducción (48.00 mm).

8 ANDAMIO COLGANTE El andamio colgante consta de dos balancines con 50 mts. De cable de acero cada uno, esto hace que puedan ser utilizados en obras de hasta 17 pisos. Sujetados mediante vigas de hierro IPN con trabas para los mismos. Su base de 60 cm apta para 2 tablones metálicos de 2500 mm largo.
