Radiología del Perro: columna vertebral

Presentación del tema: "Radiología del Perro: columna vertebral"— Transcripción de la presentación:

1 Radiología del Perro: columna vertebral
Haz click en el esqueleto para acceder

2 La columna vertebral Región cervical Región lumbar Región torácica
Región sacra Región coxígea La Vértebra; Atlas Axis Cervical, torácica y lumbar

3 ATLAS 1= Tubérculo dorsal 2= Fóvea articular craneal
3= Apófisis transversa (ala del atlas) 4= Arco ventral 5= Arco dorsal 6= Agujero vertebral 7= Fóvea articular caudal 8= Fóvea del diente 9= Tubérculo ventral 10= Agujero vertebral lateral 11= Escotadura alar 1 5 Vista craneal 6 3 4 2 11 1 5 10 Vista lateral 11 3 ATLAS 9 5 7 6 3 Vista caudal 8 9

4 AXIS 1= Apófisis transversa 2= Cresta ventral 3= Apófisis espinosa
4= Apófisis articular caudal 5= Apófisis articular craneal 6= Diente del axis 7= Agujero transverso 8= Cuerpo 9= Arco 3 4 9 Vista craneal 1 6 5 3 4 9 Vista lateral AXIS 7 6 1 5 3 4 Vista caudal 7 8 1 1 2

5 V. cervical V. torácica V. lumbar Craneal Lateral Caudal 1 1 1 6 7 4 6
3 3 2 3 2 2 1 1 V. torácica 1 6 7 1= Apófisis espinosa 2= Cuerpo 3= Apófisis transversa 4= Agujero vertebral 5= Lámina del arco 6= Apófisis articular craneal 7= Apófisis articular caudal 8= Apófisis mamilar 9= Fóvea costal caudal 10= Fóvea costal craneal 6 5 4 9 3 2 10 9 2 2 1 6 1 1 8 8 8 4 2 3 2 3 2 V. lumbar

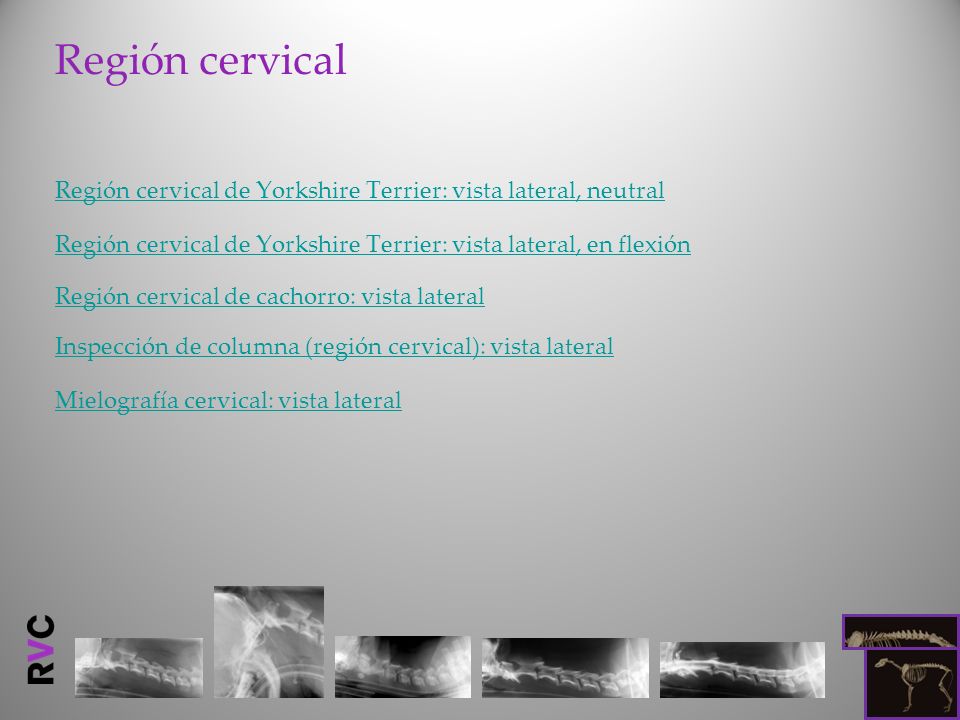

6 Región cervical Región cervical de Yorkshire Terrier: vista lateral, neutral Región cervical de Yorkshire Terrier: vista lateral, en flexión Región cervical de cachorro: vista lateral Inspección de columna (región cervical): vista lateral Mielografía cervical: vista lateral

7 Región cervical de Yorkshire Terrier: vista lateral, neutral
El canal vertebral en razas pequeñas y hoy es relativamente más ancho que en razas grandes. Esta radiografía lateral de un Yorkshire Terrier muestra el amplio espacio entre los cuerpos vertebrales y los correspondientes arcos, los cuales se proyectan hacia las caras articulares. La C1 parece alta y estrecha en comparación con la apariencia que tiene en perros de raza grande. Muestra Pantalla completa Etiquetas

8 Atlas Axis 3 1 6 C3 3 4 C4 2 8 3 7 C5 4 3 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal 4 3 4 4 5

9 Etiquetas

10 Sin etiquetas Apófisis espinosa del axis (C2)
Bordes dorsal y ventral del canal vertebral Apófisis articular caudal de C3 Tubérculo dorsal del atlas (C1) Apófisis articular craneal de C4 Sínfisis intervertebral entre C4 y C5 Lámina ventral de la apófisis transversa de C6 Agujero intervertebral entre C4 y C5 Bulla timpánica Tubérculo ventral del atlas Ala del atlas Tubo endotraqueal en la tráquea Sin etiquetas

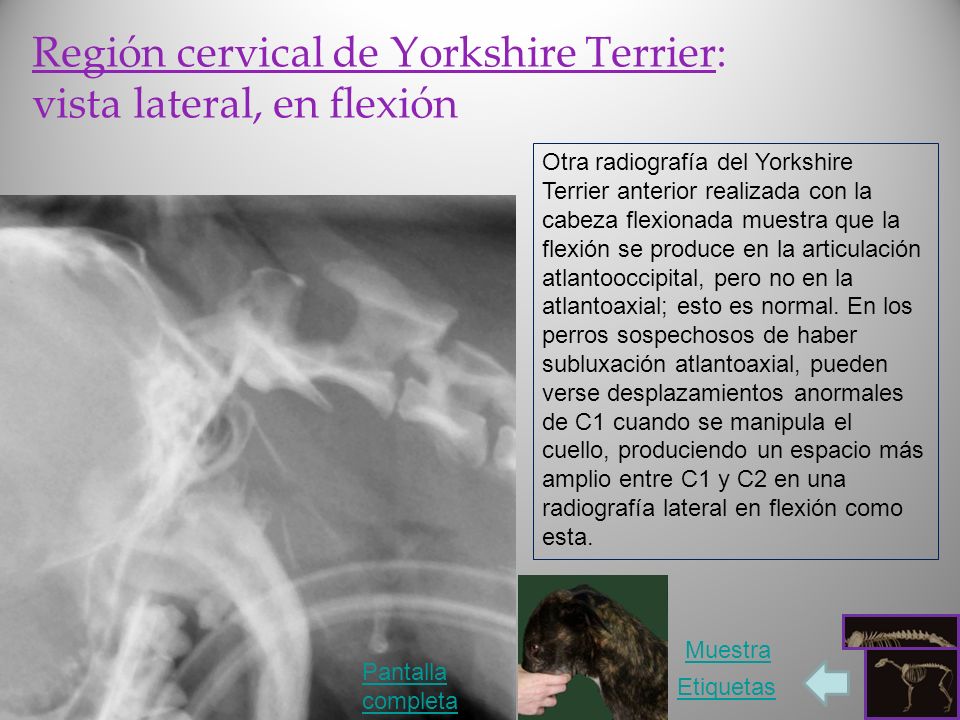

11 Región cervical de Yorkshire Terrier: vista lateral, en flexión
Otra radiografía del Yorkshire Terrier anterior realizada con la cabeza flexionada muestra que la flexión se produce en la articulación atlantooccipital, pero no en la atlantoaxial; esto es normal. En los perros sospechosos de haber subluxación atlantoaxial, pueden verse desplazamientos anormales de C1 cuando se manipula el cuello, produciendo un espacio más amplio entre C1 y C2 en una radiografía lateral en flexión como esta. Muestra Pantalla completa Etiquetas

12 Atlas Axis 3 1 6 C3 3 4 C4 2 8 3 7 C5 4 3 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal 4 3 4 4 5

13 Etiquetas

14 Sin etiquetas Protuberancia occipital externa
Apófisis espinosa del axis (C2) Tubérculo dorsal del atlas (C1) Articulación atlanto-occipital Ala del atlas Bulla timpánica Tubo endotraqueal en la tráquea Sin etiquetas

15 Región cervical de cachorro: vista lateral
Como en los huesos de los miembros, las placas de crecimiento abiertas son visibles normalmente en los cuerpos vertebrales de menos de 9 meses de vida. Cada cuerpo vertebral (excepto C1) tiene dos placas. Muestra Pantalla completa Etiquetas

16 Atlas Axis 3 1 6 C3 3 4 C4 2 8 3 7 C5 4 3 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal 4 3 4 4 5

17 Etiquetas

18 Sin etiquetas Apófisis espinosa del axis (C2) Atlas (C1)
Bordes dorsal y ventral del canal vertebral Apófisis espinosa de C7 Tubo endotraqueal en la tráquea Sínfisis intervertebral entre C4 y C5 Placas de crecimiento abiertas de C3 Sin etiquetas

19 Inspección de columna (región cervical): vista lateral
Esta radiografía lateral de la columna cervical, muestra las características normales de las 7 vértebras cervicales. La C2 (axis) es la más fácil de reconocer por su apófisis espinosa de gran tamaño. Inmediatamente craneal a ella está el arco dorsal (sin apófisis espinosa) de C1 (atlas). Las alas del atlas se superponen sobre la cara craneal del cuerpo de C2. Las vértebras cervicales están bien alineadas y los espacios intervertebrales son regulares en anchura. C6 es reconocible debido a las grandes apófisis de inclinación transversal (lámina ventral de la apófisis transversa), que se proyectan ventralmente al cuerpo vertebral en la radiografía lateral. Muestra Pantalla completa Etiquetas

20 Atlas Axis 3 1 6 C3 3 4 C4 2 8 3 7 C5 4 3 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal 4 3 4 4 5

21 Etiquetas

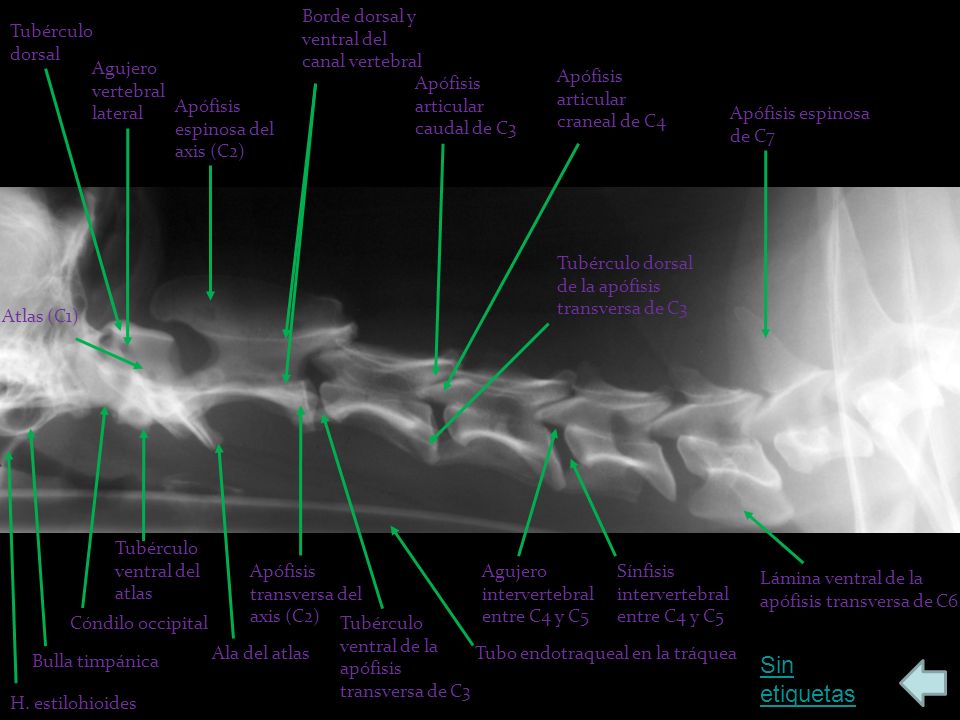

22 Sin etiquetas Borde dorsal y ventral del canal vertebral
Tubérculo dorsal Agujero vertebral lateral Apófisis articular craneal de C4 Apófisis articular caudal de C3 Apófisis espinosa del axis (C2) Apófisis espinosa de C7 Tubérculo dorsal de la apófisis transversa de C3 Atlas (C1) Tubérculo ventral del atlas Apófisis transversa del axis (C2) Agujero intervertebral entre C4 y C5 Sínfisis intervertebral entre C4 y C5 Lámina ventral de la apófisis transversa de C6 Cóndilo occipital Tubérculo ventral de la apófisis transversa de C3 Ala del atlas Tubo endotraqueal en la tráquea Bulla timpánica Sin etiquetas H. estilohioides

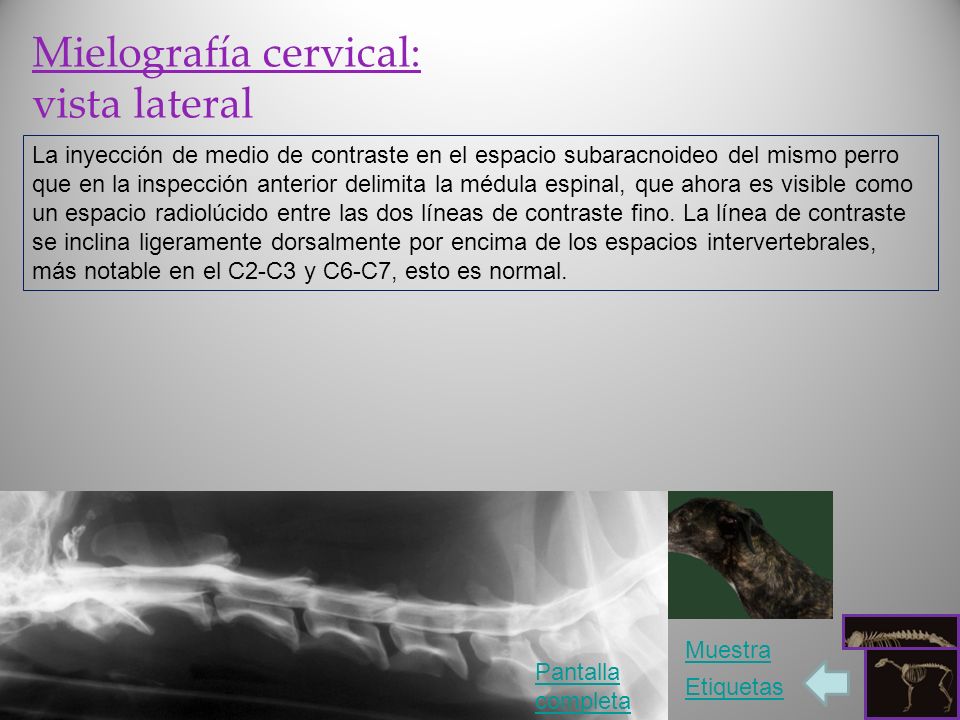

23 Mielografía cervical: vista lateral
La inyección de medio de contraste en el espacio subaracnoideo del mismo perro que en la inspección anterior delimita la médula espinal, que ahora es visible como un espacio radiolúcido entre las dos líneas de contraste fino. La línea de contraste se inclina ligeramente dorsalmente por encima de los espacios intervertebrales, más notable en el C2-C3 y C6-C7, esto es normal. Muestra Pantalla completa Etiquetas

24 Atlas Axis 3 1 6 C3 3 4 C4 2 8 3 7 C5 4 3 1= Agujero vertebral lateral 2= Ala del atlas 3= Apófisis espinosas 4= Apófisis transversas 5= Lámina ventral de la apófisis transversa de C6 6= Agujero intervertebral 7= Apófisis articular craneal 8= Apófisis articular caudal 4 3 4 4 5

25 Etiquetas

26 Sin etiquetas Bordes dorsal y ventral del canal vertebral
Apófisis espinosa del axis (C2) Apófisis espinosa de C7 Medio de contraste en el espacio subaracnoideo Atlas (C1) Apófisis transversa del axis (C2) Sínfisis intervertebral entre C4 y C5 Lámina ventral de la apófisis transversa de C6 Alas del atlas Tubo endotraqueal en la tráquea Sin etiquetas

27 Región torácica Mielografía toracolumbar: vista lateral, perro grande
Espondilosis toracolumbar: vista lateral

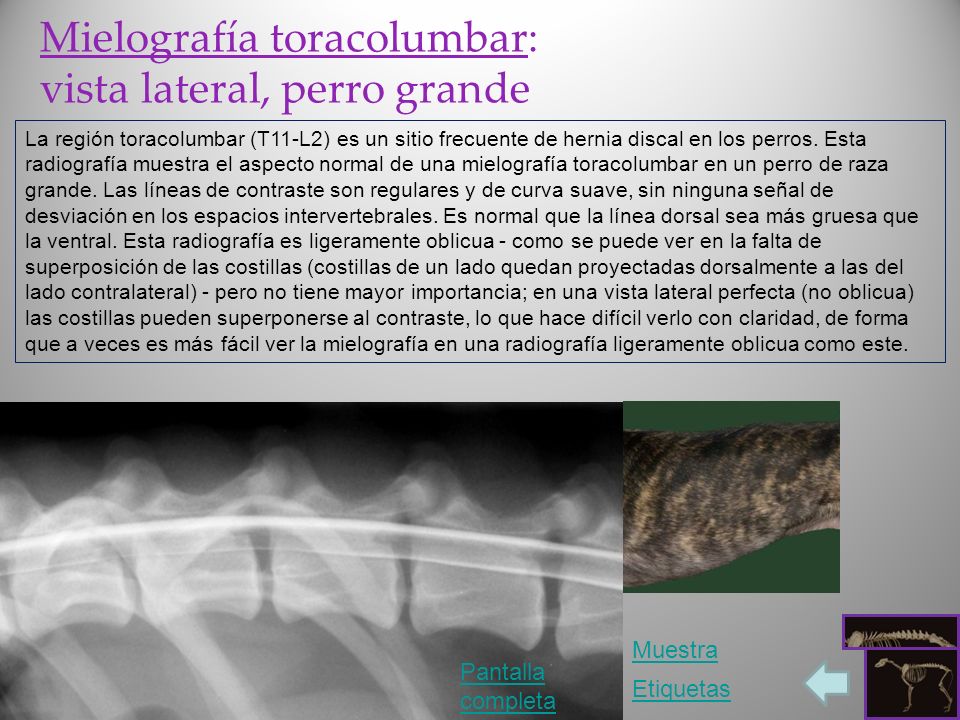

28 Mielografía toracolumbar: vista lateral, perro grande
La región toracolumbar (T11-L2) es un sitio frecuente de hernia discal en los perros. Esta radiografía muestra el aspecto normal de una mielografía toracolumbar en un perro de raza grande. Las líneas de contraste son regulares y de curva suave, sin ninguna señal de desviación en los espacios intervertebrales. Es normal que la línea dorsal sea más gruesa que la ventral. Esta radiografía es ligeramente oblicua - como se puede ver en la falta de superposición de las costillas (costillas de un lado quedan proyectadas dorsalmente a las del lado contralateral) - pero no tiene mayor importancia; en una vista lateral perfecta (no oblicua) las costillas pueden superponerse al contraste, lo que hace difícil verlo con claridad, de forma que a veces es más fácil ver la mielografía en una radiografía ligeramente oblicua como este. Muestra Pantalla completa Etiquetas

29 Apófisis articular caudal
Tubérculo de la costilla Apófisis espinosa Cabeza de la costilla Cuello de la costilla Ángulo de la costilla Cuerpo de la costilla Cuerpo vertebral

30 Etiquetas

31 Sin etiquetas Apófisis articular caudal Apófisis articular craneal
Agujero intervertebral Apófisis espinosa Medio de contraste en el espacio subaracnoideo Apófisis transversa de L3 Bordes dorsal y ventral del canal vertebral T13 Sin etiquetas

32 Espondilosis toracolumbar: vista lateral
En perros y gatos seniles o de mediana edad, las exóstosis son frecuentemente observadas surgiendo desde las caras lateral y ventral de los cuerpos vertebrales adyacentes. Estas exóstosis pueden ser bastante largas y puntiagudas, extendiéndose ventralmente al espacio intervertebral, contactando con hueso. Esto se conoce como espondilosis deformante, y no causa signos clínicos. Pantalla completa Etiquetas

33 Etiquetas

34 Sin etiquetas Apófisis articular craneal Apófisis articular caudal
Agujero intervertebral Apófisis espinosa Bordes dorsal y ventral del canal vertebral Exóstosis Apófisis transversa de L3 T 13 Sin etiquetas

35 Región lumbar Región lumbar de la columna vertebral: vista lateral
Mielografía lumbar: vista lateral Contraste por punción epidural: vista lateral

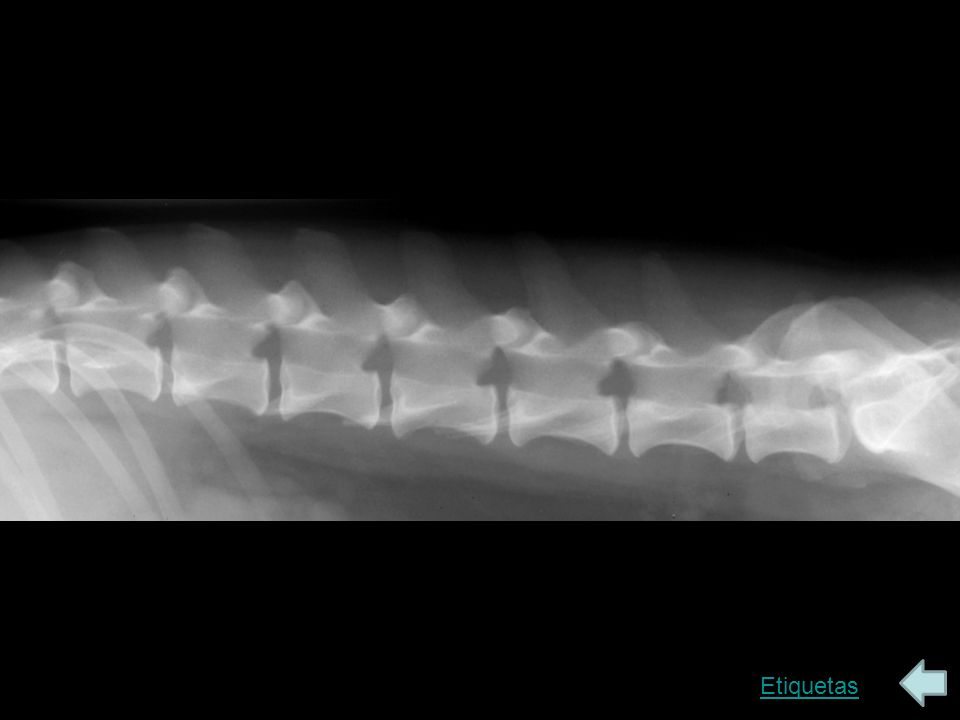

36 Porción lumbar de la columna vertebral: vista lateral
Esta radiografía lateral de la columna lumbar muestra las características normales de las 7 vértebras lumbares, que están bien alineadas y los espacios intervertebrales son regulares en anchura. L7 es a menudo un poco más corta que las demás, aunque no es muy notable en este perro. Muestra Etiquetas Pantalla completa

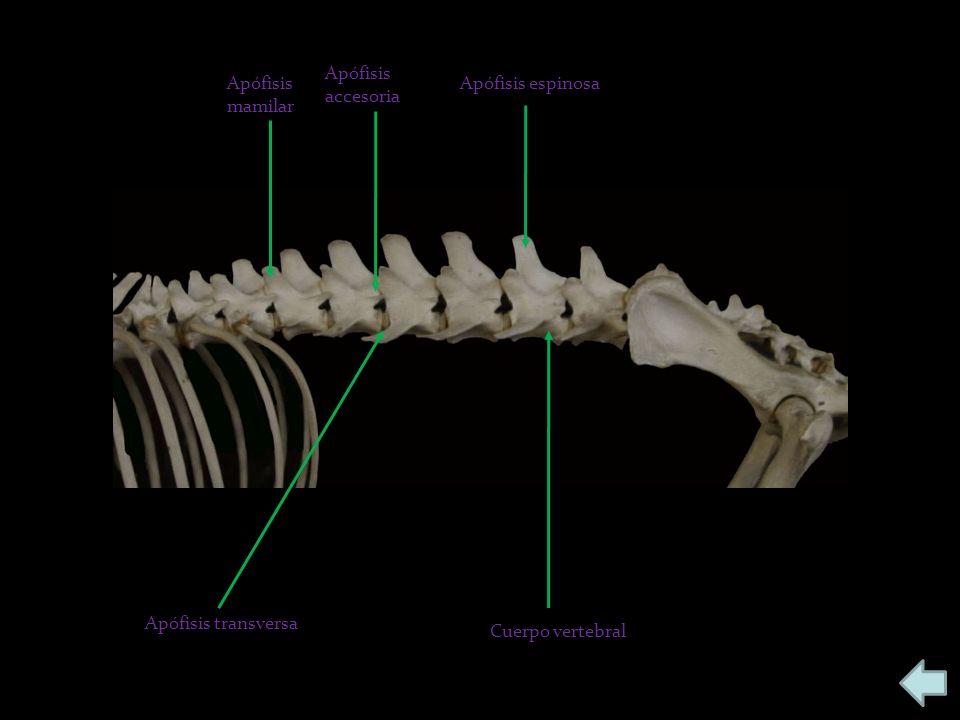

37 Apófisis accesoria Apófisis mamilar Apófisis espinosa Apófisis transversa Cuerpo vertebral

38 Etiquetas

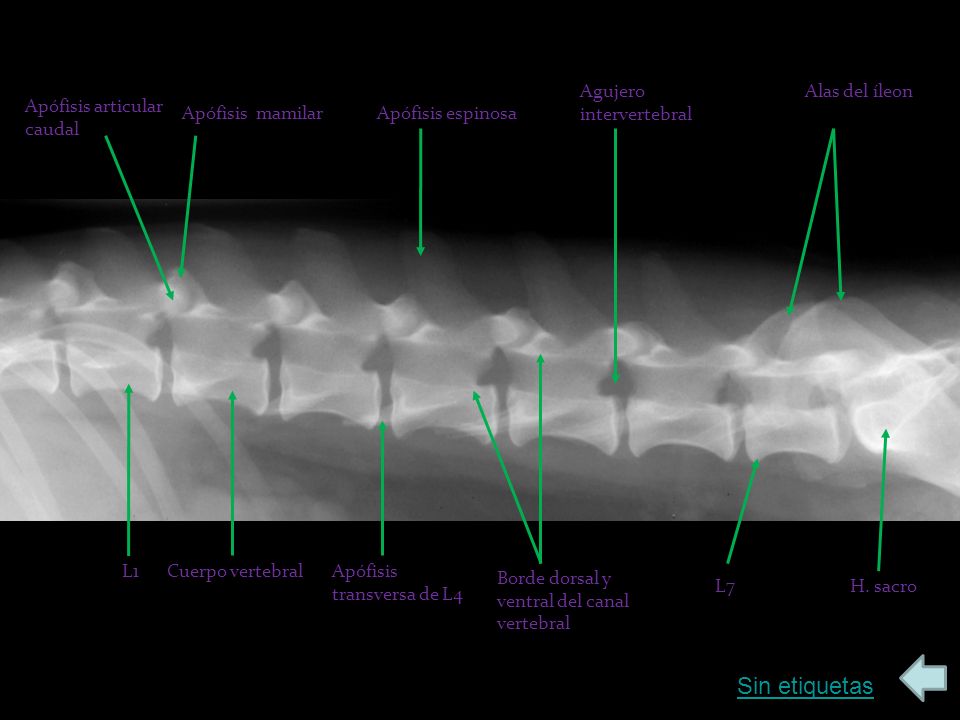

39 Sin etiquetas Agujero intervertebral Alas del íleon
Apófisis articular caudal Apófisis mamilar Apófisis espinosa L1 Cuerpo vertebral Apófisis transversa de L4 Borde dorsal y ventral del canal vertebral L7 H. sacro Sin etiquetas

40 Mielografía lumbar: vista lateral
Esta mielografía lumbar muestra las líneas de contraste casi rectas que vemos en los perros de raza grande. Observar que la línea ventral salta cada espacio intervertebral (sobre los discos) sin ninguna desviación dorsal. Observar también cómo se reduce hacia el saco dural, que contiene la cauda equina. En este perro la médula espinal termina en la cara craneal del sacro. Muestra Pantalla completa Etiquetas

41 Apófisis mamilar Apófisis accesoria Apófisis espinosa Apófisis transversa Cuerpo vertebral

42 Etiquetas

43 Sin etiquetas Medio de contraste en el espacio subaracnoideo
Apófisis mamilar Alas del ilion Apófisis articular caudal Apófisis espinosa L1 Cuerpo vertebral Apófisis transversa de L4 Bordes dorsal y ventral del canal vertebral H. sacro Sin etiquetas

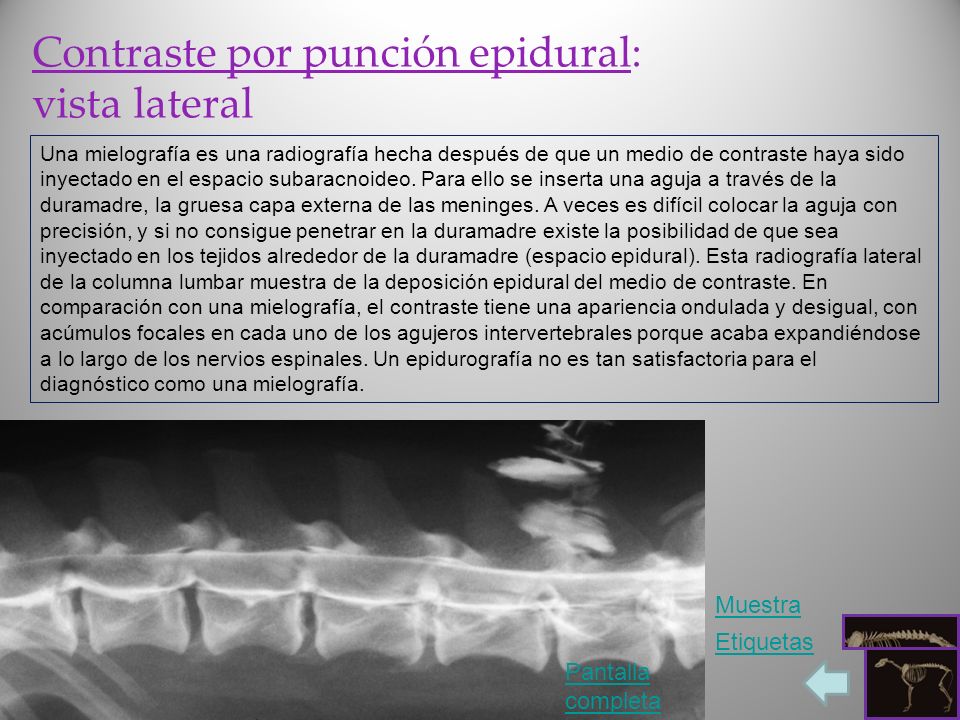

44 Contraste por punción epidural: vista lateral
Una mielografía es una radiografía hecha después de que un medio de contraste haya sido inyectado en el espacio subaracnoideo. Para ello se inserta una aguja a través de la duramadre, la gruesa capa externa de las meninges. A veces es difícil colocar la aguja con precisión, y si no consigue penetrar en la duramadre existe la posibilidad de que sea inyectado en los tejidos alrededor de la duramadre (espacio epidural). Esta radiografía lateral de la columna lumbar muestra de la deposición epidural del medio de contraste. En comparación con una mielografía, el contraste tiene una apariencia ondulada y desigual, con acúmulos focales en cada uno de los agujeros intervertebrales porque acaba expandiéndose a lo largo de los nervios espinales. Un epidurografía no es tan satisfactoria para el diagnóstico como una mielografía. Muestra Etiquetas Pantalla completa

45 Apófisis mamilar Apófisis accesoria Apófisis espinosa Apófisis transversa Cuerpo vertebral

46 Etiquetas

47 Sin etiquetas Apófisis articular caudal Apófisis mamilar
Agujero intervertebral Apófisis espinosa L1 Apófisis transversa Borde dorsal y ventral del canal vertebral Cuerpo vertebral Medio de contraste en el espacio epidural Sin etiquetas

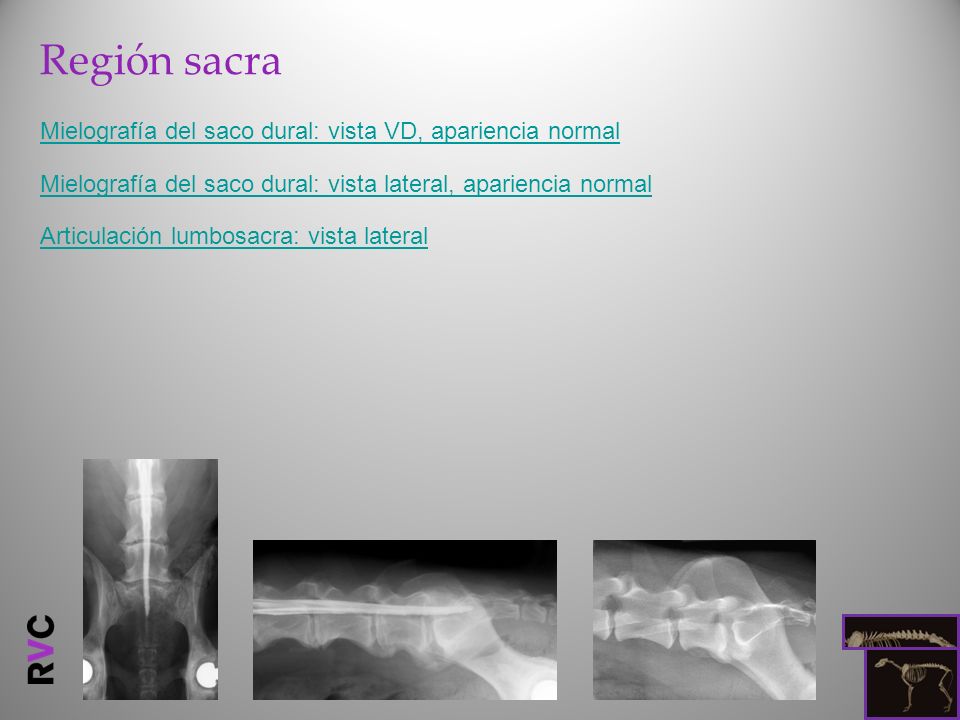

48 Región sacra Mielografía del saco dural: vista VD, apariencia normal
Mielografía del saco dural: vista lateral, apariencia normal Articulación lumbosacra: vista lateral

49 Mielograf’ia del saco dural: vista VD, apariencia normal
Esta es una radiografía ventrodorsal de la región lumbosacra de un perro. ¿Qué procedimiento quirúrgico se ha realizado sobre este perro? Pantalla completa Etiquetas

50 Etiquetas

51 Sin etiquetas L7 Tuberosidad coxal (espina ilíaca ventral)
Articulación sacroilíaca Cuerpo del ilion Heces en recto 1a vértebra caudal Articulación de la cadera Prótesis de cadera Prótesis de cadera Sin etiquetas

52 Mielografía del saco dural: vista lateral, apariencia normal
En los perros de razas grandes, el saco dural es con frecuencia ancho en esta región. En este caso, tiene una terminación embotada dentro del sacro. Esta es una variación anatómica normal. Pantalla completa Etiquetas

53 Etiquetas

54 Sin etiquetas 1a vértebra caudal Duramadre y aracnoides: saco dural
Cresta ilíaca Espina ilíaca dorsal L7 Cuerpo del ilion Sin etiquetas

55 Articulación lumbosacra: vista lateral
Esta radiografía lateral muestra la articulación lumbosacra en un perro grande. Tenga en cuenta que en una radiografía lateral, la articulación lumbosacra, entre el sacro y L7 debe ser vista a través de las alas del ilion. Este es un sitio común de la enfermedad de disco. Este perro tiene la espondilosis en la articulación lumbosacra. Pantalla completa Etiquetas

56 Etiquetas

57 Sin etiquetas Espina ilíaca dorsal Cresta ilíaca H. sacro L 7
Caras articulates de L7 y h. sacro Sin etiquetas

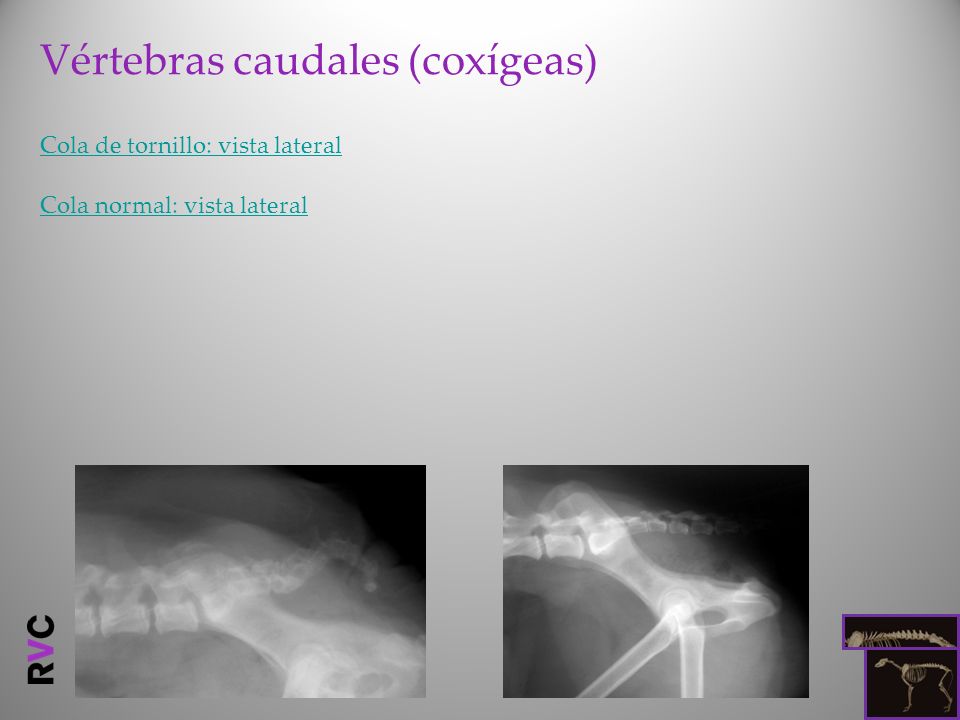

58 Vértebras caudales (coxígeas)
Cola de tornillo: vista lateral Cola normal: vista lateral

59 Cola de tornillo: vista lateral Pantalla completa Etiquetas
Anomalías congénitas que afectan a las vértebras son comunes en las razas braquicefálicas como el bulldog y pug. Esta radiografía lateral muestra una pequeña cola doblada en un Bulldog Inglés. Esta malformación se conoce como una cola de tornillo. Pantalla completa Etiquetas

60 Etiquetas

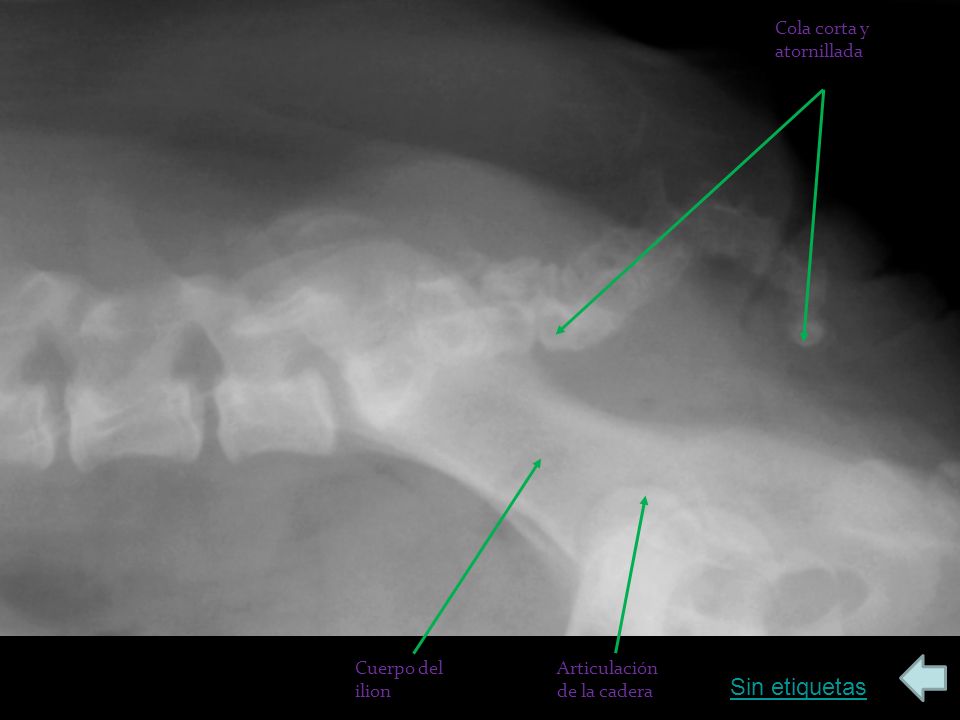

61 Sin etiquetas Cola corta y atornillada Cuerpo del ilion
Articulación de la cadera Sin etiquetas

62 Cola normal: vista lateral Pantalla completa Etiquetas
Esta radiografía lateral de la pelvis incluye el sacro y primeras vértebras caudales. El resto de la cola es delgada y por lo tanto sobreexpuestas en la radiografía. El canal vertebral es bastante recto a través de las vértebras lumbares, el sacro y la cola. Pantalla completa Etiquetas

63 Etiquetas

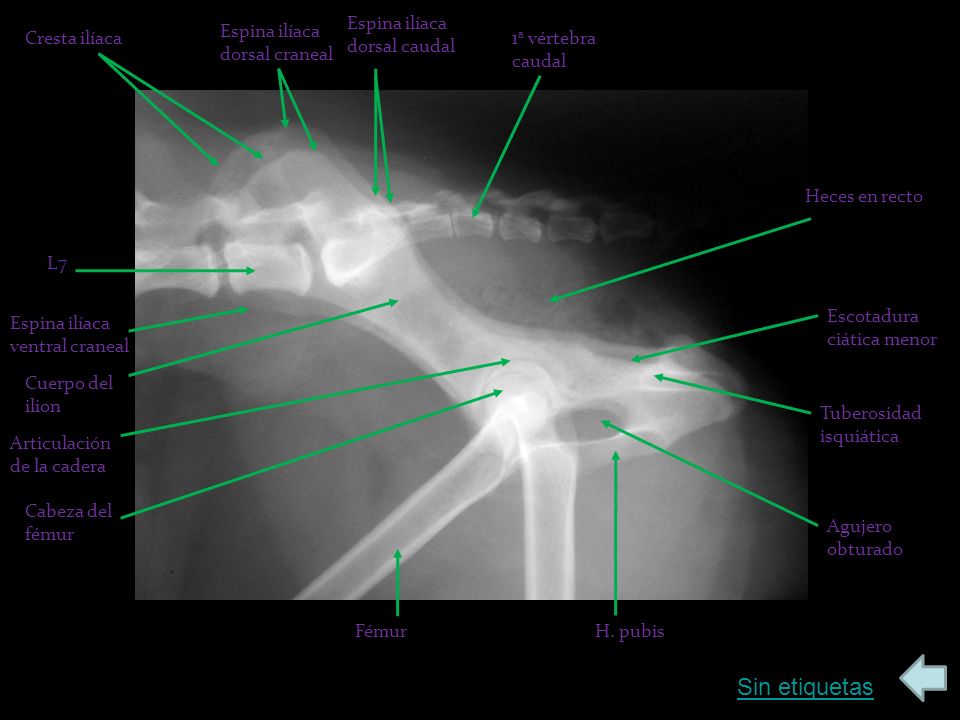

64 Sin etiquetas Espina ilíaca dorsal caudal Espina ilíaca dorsal craneal
Cresta ilíaca 1a vértebra caudal Heces en recto L7 Escotadura ciática menor Espina ilíaca ventral craneal Cuerpo del ilion Tuberosidad isquiática Articulación de la cadera Cabeza del fémur Agujero obturado Fémur H. pubis Sin etiquetas
