1 IES GM JOVELLANOS PINTURA GRUPO E Desmontaje, localización, identificación, montaje y comprobación de la pistola 2ºGrado Superior Automoción

2  Desmontamos todas las partes de la pistola con cuidado de no perderlas.  Nos ayudamos de la herramienta precisa (la que esta en la sala de reciclaje).  Limpiamos cada elemento con disolvente.

3 Pistola DEFINIK DPC-3 SAGOLA 1.8

4

5

6

7

8

9

10

11

12

13

14

15

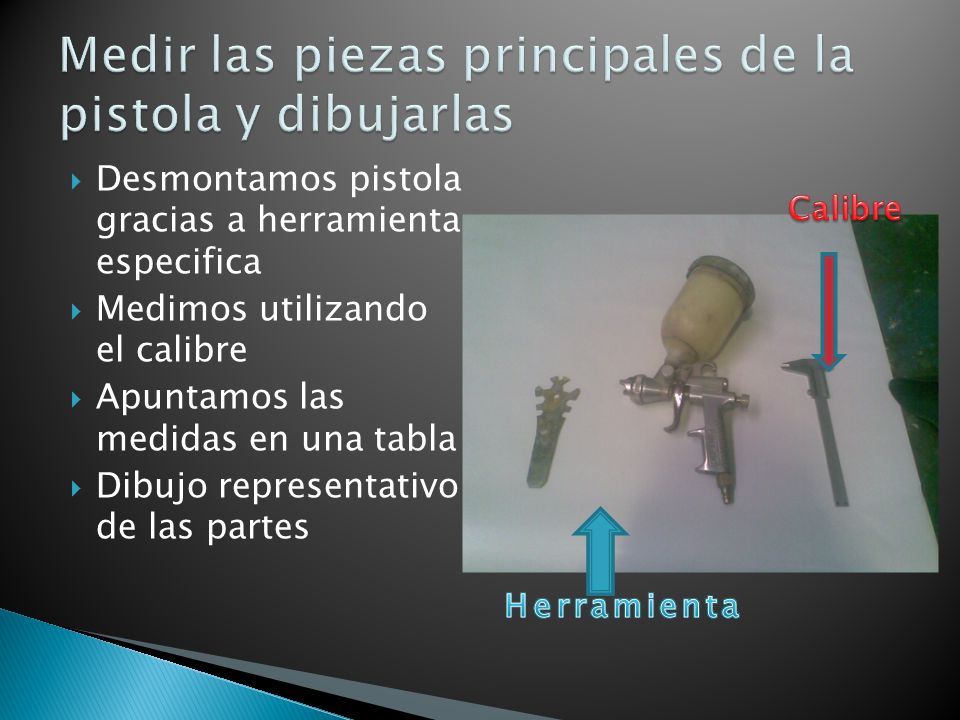

16  Desmontamos pistola gracias a herramienta especifica  Medimos utilizando el calibre  Apuntamos las medidas en una tabla  Dibujo representativo de las partes

17 Entre los diferentes manómetros de la línea

18  Colocando 4 bares de presión en el manómetro de salida, donde esta conectada nuestra pistola

19  Lo colocamos en la entrada de aire de la pistola y le conectamos la manguera.  Marca el manómetro 3.2 bares

20  Colocamos este manómetro especial con forma de boquilla, para la medición de la caída de presión en la salida.  Nos da una medida de 0.7 bares (optima)

21  Con las medidas obtenidas gracias a los manómetros, deducimos una caída de presión en la manguera de 0.8 bares de presión y en el interior de la pistola de 2.5 bares de presión.  Presión en la red ◦ 4 bares  Presión en la entrada de la pistola: ◦ 3.2 bares  Presión en la boquilla o de salida ◦ 0.7 bares

22  Montamos bien la pistola.  Utilizamos un soporte con papel y sujetado con cinta de enmascarar.  Utilizamos disolvente coloreado  Todo esto en el plano aspirante del taller.

23  Abrimos totalmente los reguladores de producto y aire.  Nos sale un abanico en forma de 8

24  Con el regulador de producto al máximo. Y el regulador de aire al mínimo.  Nos sale una forma redondeada o de circulo.

25  Colocamos los reguladores, hasta obtener un abanico de acuerdo a nuestras necesidades de pintado.  Obteniendo un pintado uniforme en la mano que demos.  Pintamos a una distancia entre 15 y 25 cm.

26  Usamos una manguera que se utiliza en las máquinas neumáticas, las cuales necesitan aceite en el aire. Por lo que la pintura al ser dada, resbalaba por el papel. (manguera especifica de pintura)  Uno de los orificios de la boquilla estaba obstruido lo que producía un abanico desigual. (limpieza de la boquilla)  Nuestra pistola no era HVLP, por lo que realizamos las comprobaciones de presión con la pistola de otro grupo. Con el permiso del profesor.

27  Debemos dejar accesible el puesto de trabajo que hemos ocupado y ya no necesitamos, para otros compañeros. Dejándole en un estado similar, a cuando lo hemos ocupado  Devolvemos la herramienta y el soporte a su lugar correspondiente(limpia), para facilitar su uso con otros compañeros o su reutilización en el futuro.  Limpieza de la pistola y la colocamos en su alojamiento.
