Taller de Estructuras N°1

Presentación del tema: "Taller de Estructuras N°1"— Transcripción de la presentación:

1 Taller de Estructuras N°1
Prof. Titular Ordinario Ing. Ernesto R. Villar – Nivel IV Prof. Titular Ordinario Ing. Jorge E. Faréz – Nivel III Prof. Adjunto Ing. Miguel Lozada – Nivel II Prof Adjunta interina Ing. Patricia Langer – Nivel I Nivel III Titular: Ing. Jorge E. Faréz Arq. Estela Ravassi Ing. Luciano Farez Ing. Raúl Rimoldi Arq. Nair Farez Arq. Juan Fostel

2 Lunes 11 de Junio de 2012 Caballito: detienen al arquitecto de la obra que se derrumbó e hirió a los obreros Tras el derrumbe del edificio seis personas resultaron heridas, una de ellas de gravedad Russo informó a la prensa que el derrumbe se registró "en una obra que estaba en la etapa inicial, trabajaban en la planta baja y cae parte de la pared, donde había un encofrado". Seis operarios sufrieron heridas al producirse un derrumbe en una obra en construcción en el barrio porteño de Caballito y uno "se encuentra comprometido", según detalló Daniel Russo, director de Defensa Civil. Por el derrumbe, el arquitecto de la obra fue detenido.

3 Derrumbe fatal: detienen al arquitecto de la obra
2 de mayo de 2011 Derrumbe fatal: detienen al arquitecto de la obra Una persona murió a causa del derrumbe de una obra en construcción en Mataderos. Por este hecho fue detenido el arquitecto a cargo de la obra Los vecinos del lugar informaron que se trata de una obra de “dos o tres pisos” y que había personas dentro trabajando en el momento que colapsó la construcción.

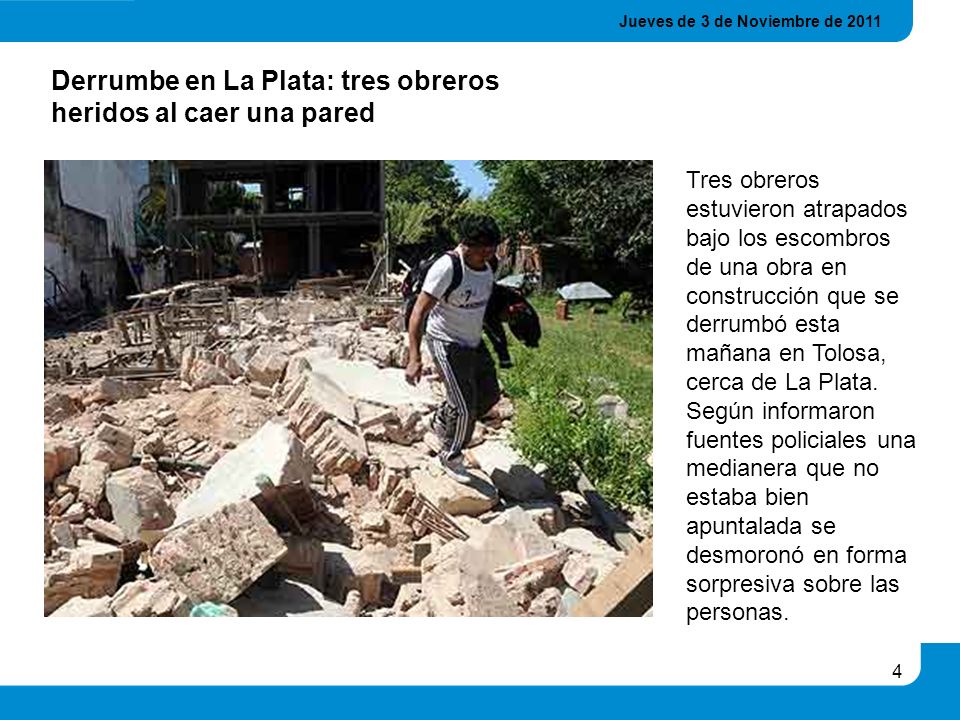

4 Derrumbe en La Plata: tres obreros heridos al caer una pared
Jueves de 3 de Noviembre de 2011 Derrumbe en La Plata: tres obreros heridos al caer una pared Tres obreros estuvieron atrapados bajo los escombros de una obra en construcción que se derrumbó esta mañana en Tolosa, cerca de La Plata. Según informaron fuentes policiales una medianera que no estaba bien apuntalada se desmoronó en forma sorpresiva sobre las personas.

5 ENTREPISO SIN VIGAS ALIVIANADO

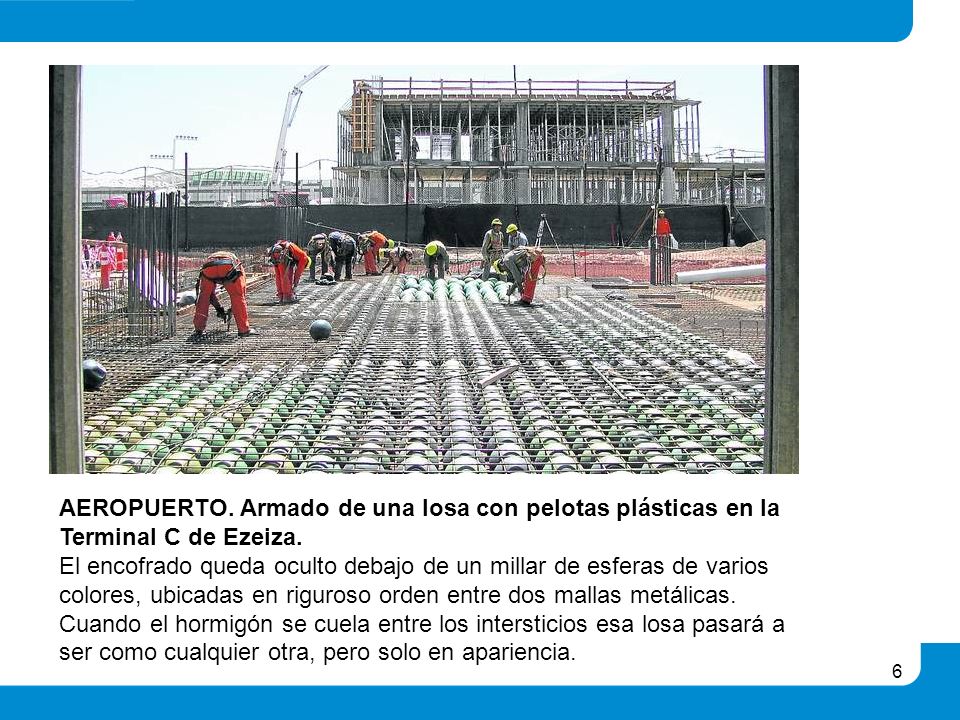

6 AEROPUERTO. Armado de una losa con pelotas plásticas en la Terminal C de Ezeiza.
El encofrado queda oculto debajo de un millar de esferas de varios colores, ubicadas en riguroso orden entre dos mallas metálicas. Cuando el hormigón se cuela entre los intersticios esa losa pasará a ser como cualquier otra, pero solo en apariencia.

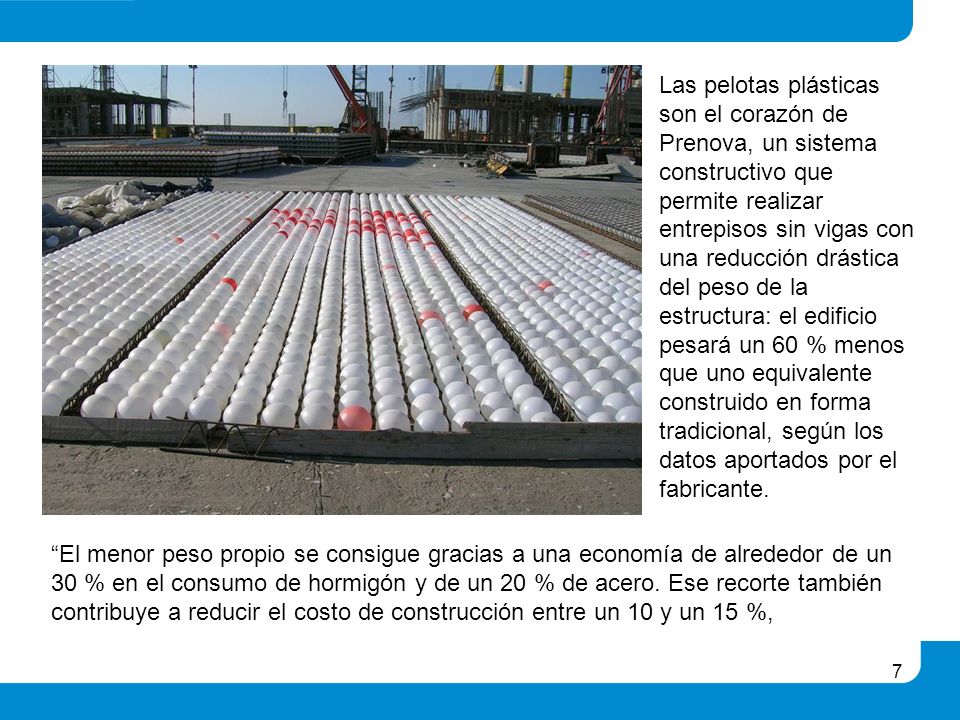

7 Las pelotas plásticas son el corazón de Prenova, un sistema constructivo que permite realizar entrepisos sin vigas con una reducción drástica del peso de la estructura: el edificio pesará un 60 % menos que uno equivalente construido en forma tradicional, según los datos aportados por el fabricante. “El menor peso propio se consigue gracias a una economía de alrededor de un 30 % en el consumo de hormigón y de un 20 % de acero. Ese recorte también contribuye a reducir el costo de construcción entre un 10 y un 15 %,

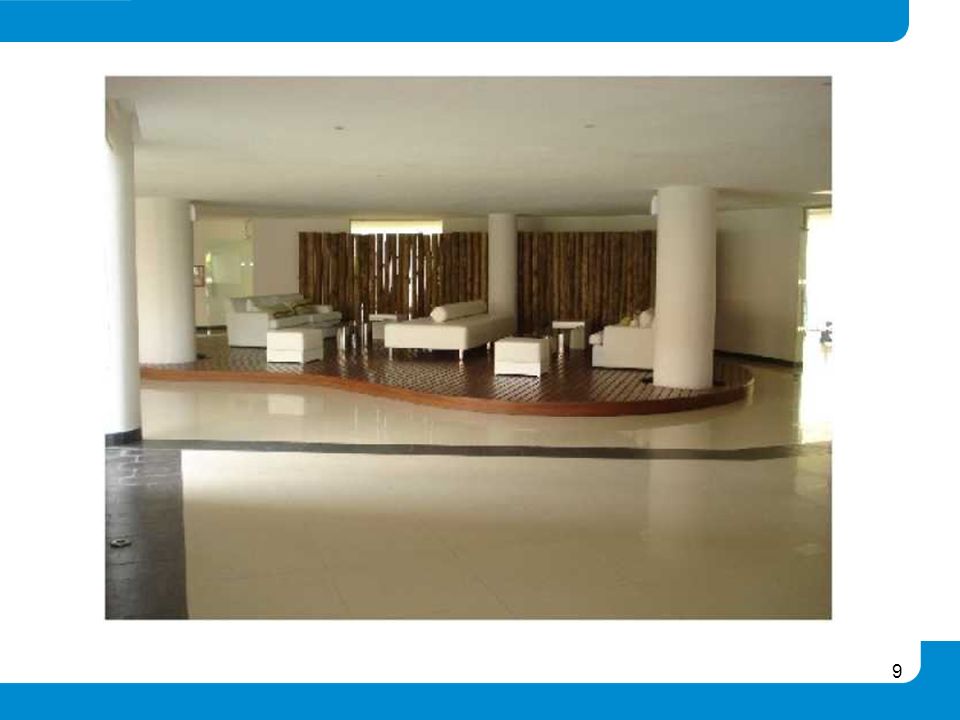

8 TORRE Ô a pasos del mar — Punta del Este
Excelente edificio de alta gama diseñado por el Arq. Mario R. Alvarez, en primera línea de Playa Brava, Punta del Este, Uruguay.

9

10 CONCEPTOS Y CALCULO ESTRUCTURAL
ENTREPISO SIN VIGAS CONCEPTOS Y CALCULO ESTRUCTURAL

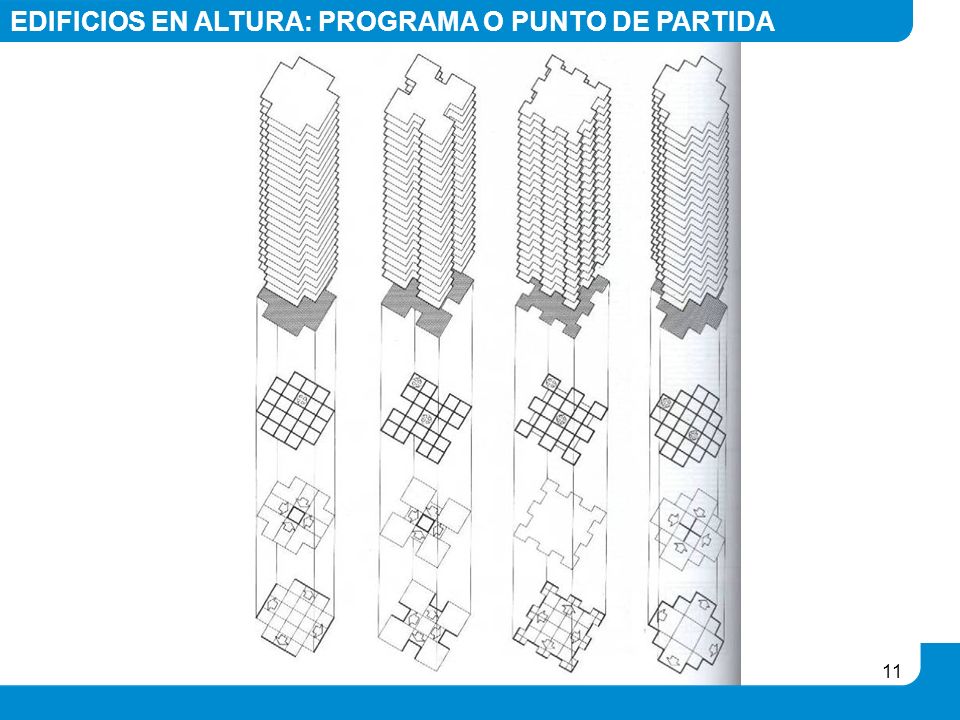

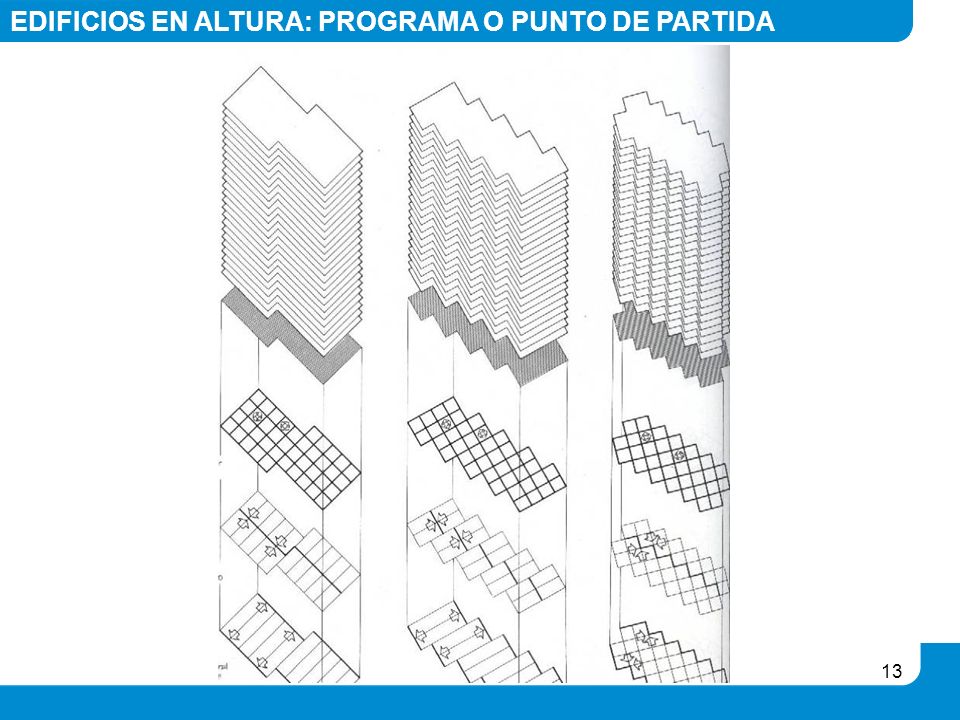

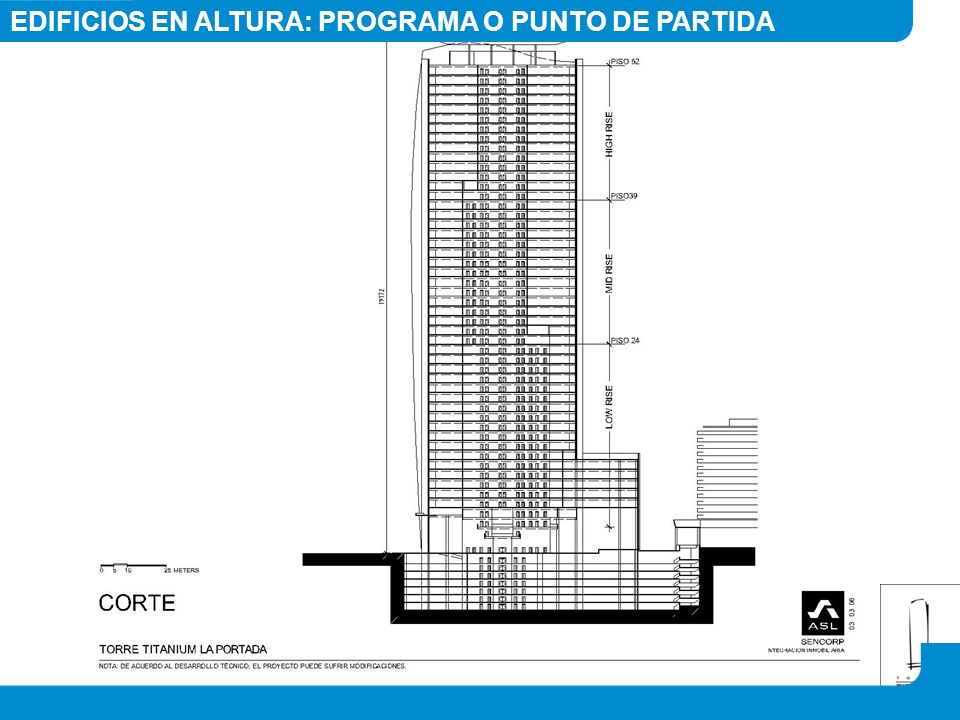

11 EDIFICIOS EN ALTURA: PROGRAMA O PUNTO DE PARTIDA

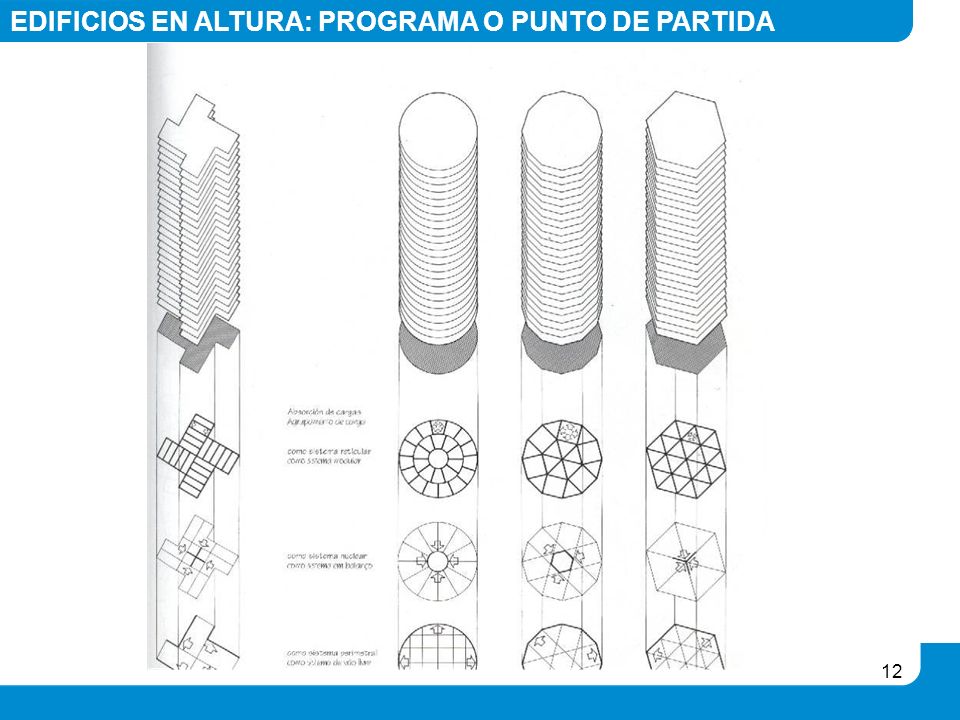

12 EDIFICIOS EN ALTURA: PROGRAMA O PUNTO DE PARTIDA

13 EDIFICIOS EN ALTURA: PROGRAMA O PUNTO DE PARTIDA

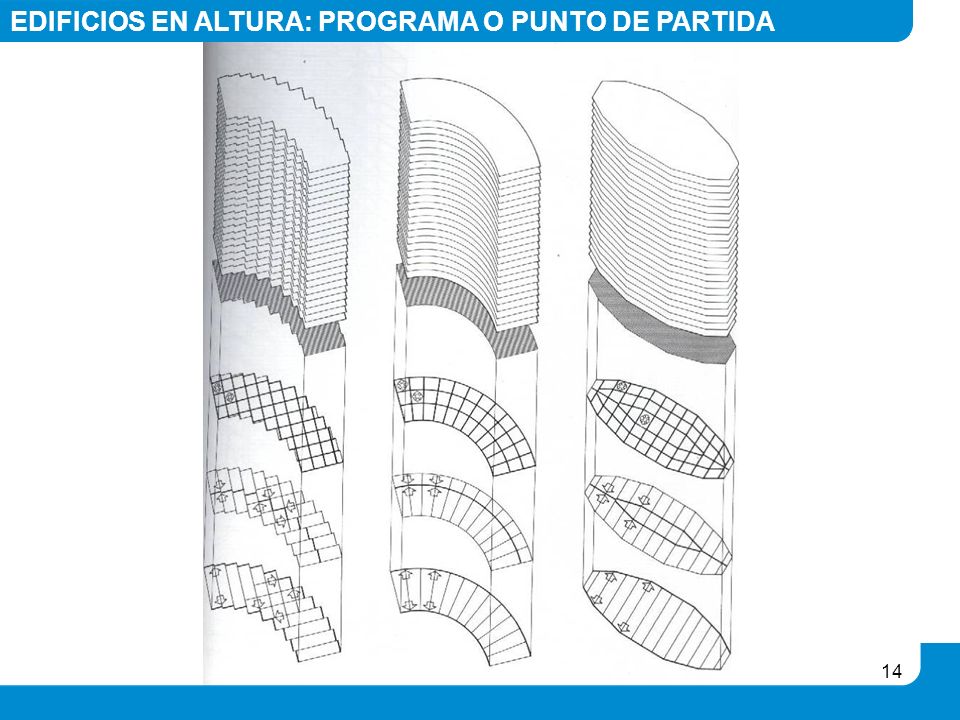

14 EDIFICIOS EN ALTURA: PROGRAMA O PUNTO DE PARTIDA

15 DETERMINACION DE LA FUNCION DEL EDIFICIO Y RANGO DE LUCES

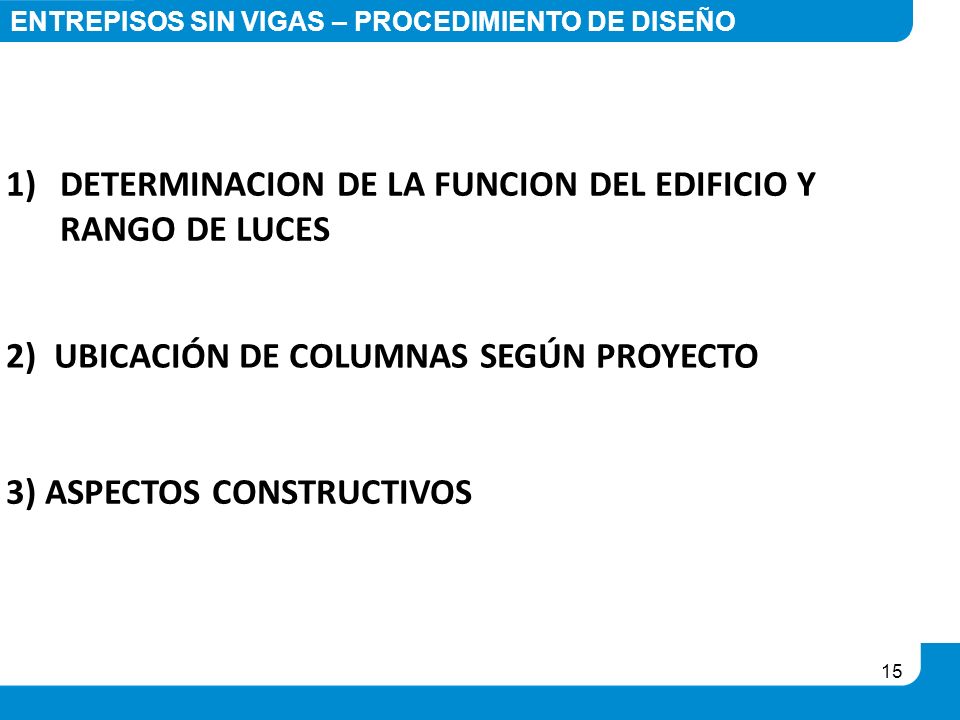

ENTREPISOS SIN VIGAS – PROCEDIMIENTO DE DISEÑO DETERMINACION DE LA FUNCION DEL EDIFICIO Y RANGO DE LUCES 2) UBICACIÓN DE COLUMNAS SEGÚN PROYECTO 3) ASPECTOS CONSTRUCTIVOS

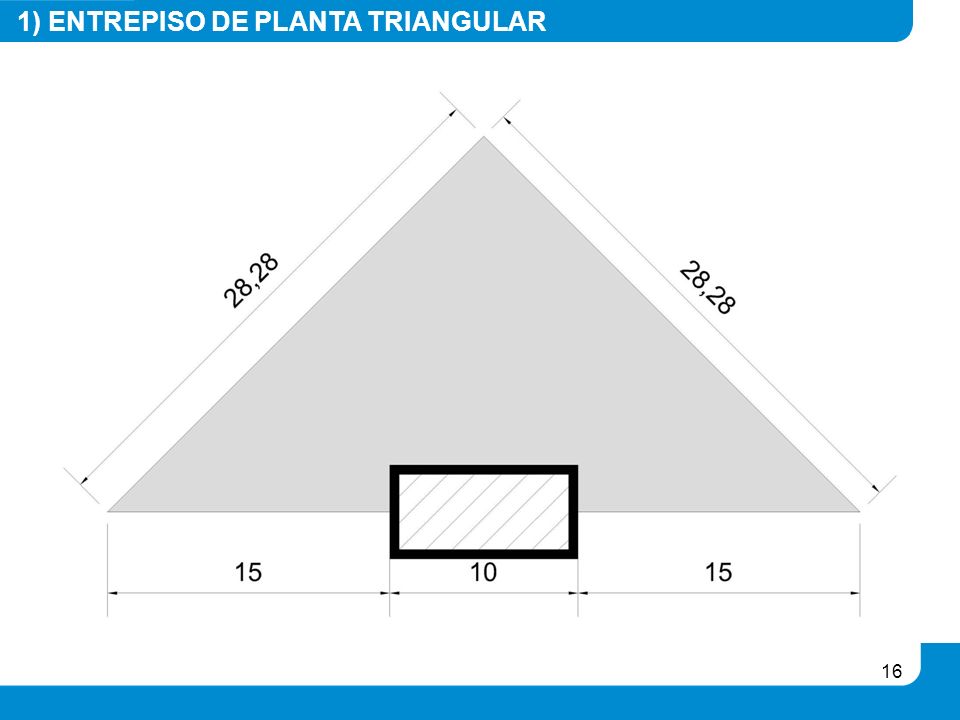

16 1) ENTREPISO DE PLANTA TRIANGULAR

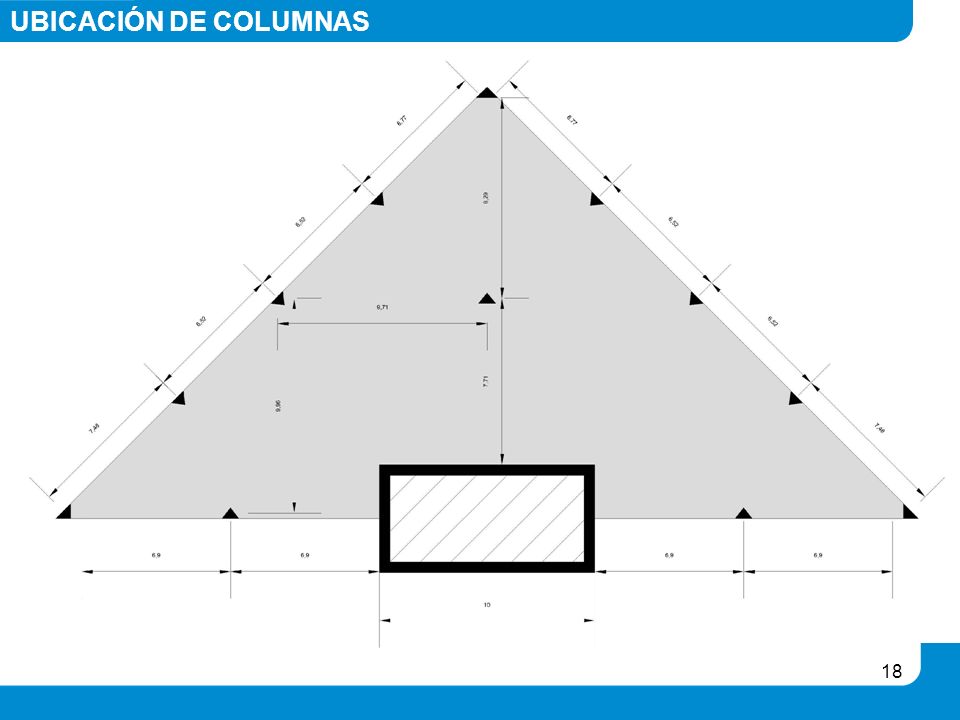

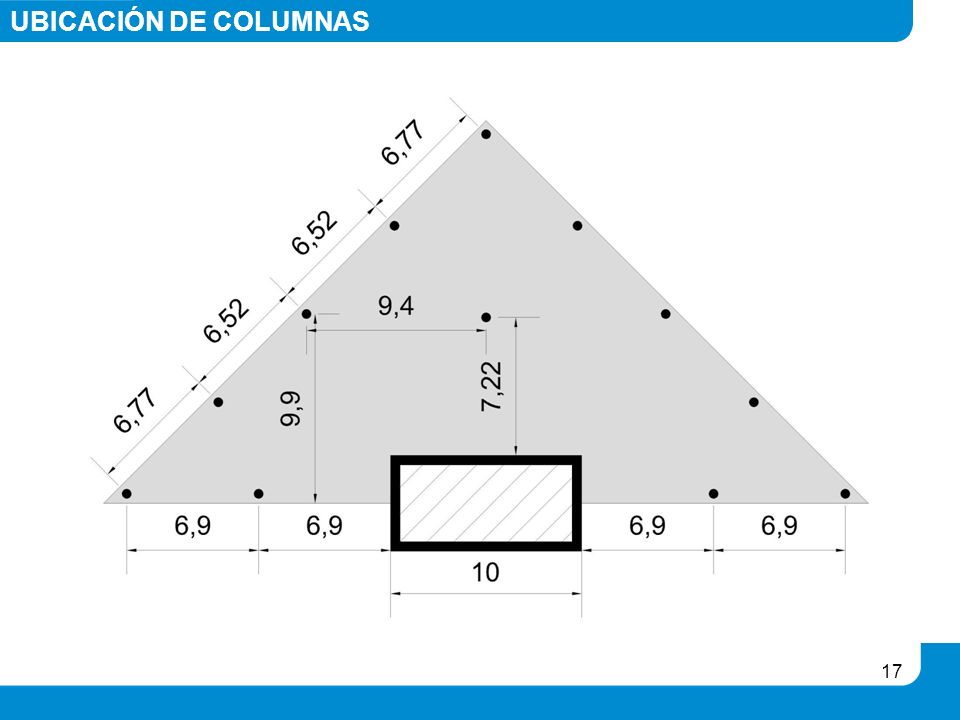

17 UBICACIÓN DE COLUMNAS

18 UBICACIÓN DE COLUMNAS 18

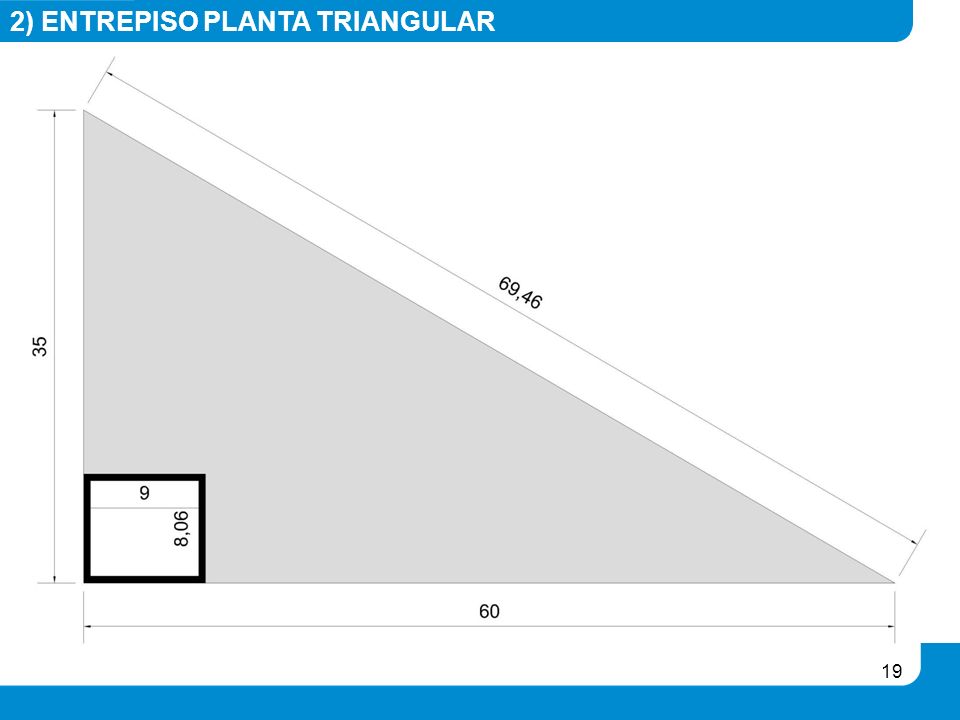

19 2) ENTREPISO PLANTA TRIANGULAR

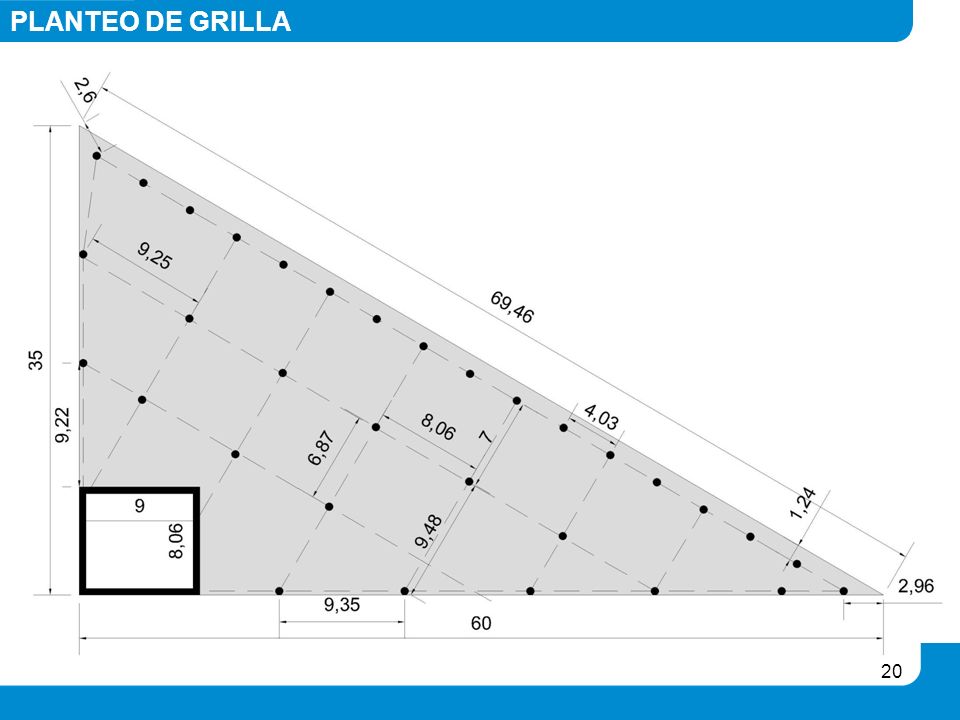

20 PLANTEO DE GRILLA

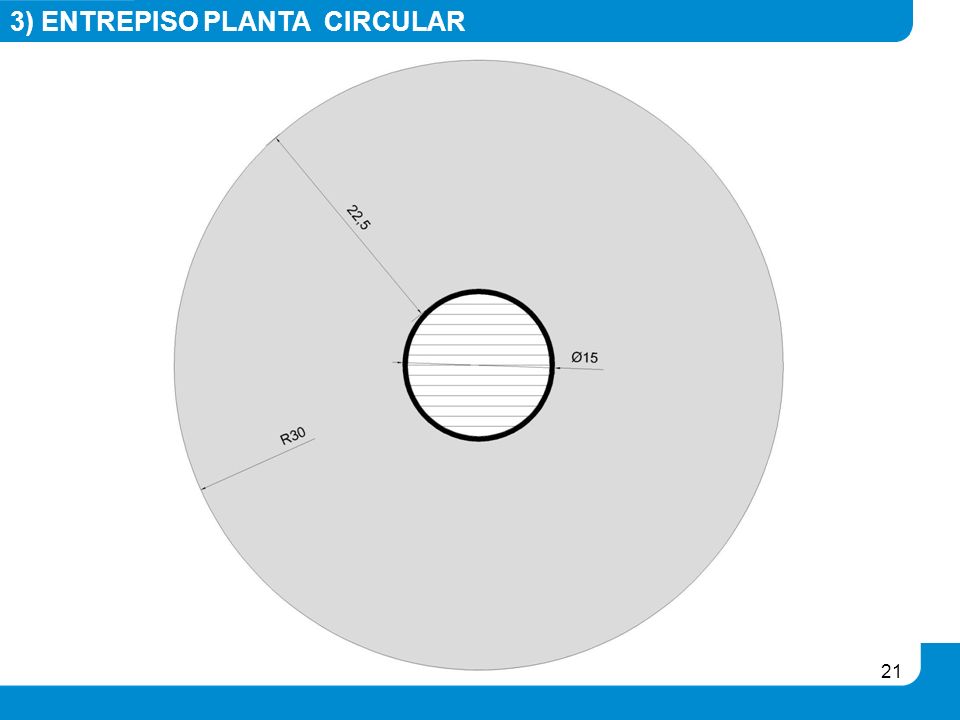

21 3) ENTREPISO PLANTA CIRCULAR

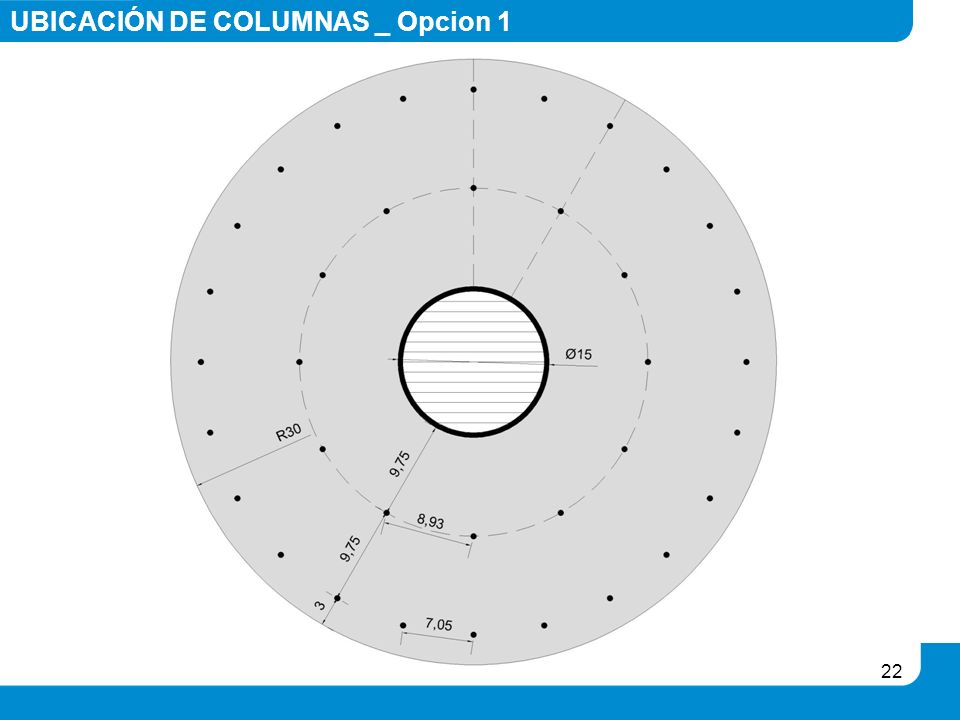

22 UBICACIÓN DE COLUMNAS _ Opcion 1

23 UBICACIÓN DE COLUMNAS _ Opcion 2

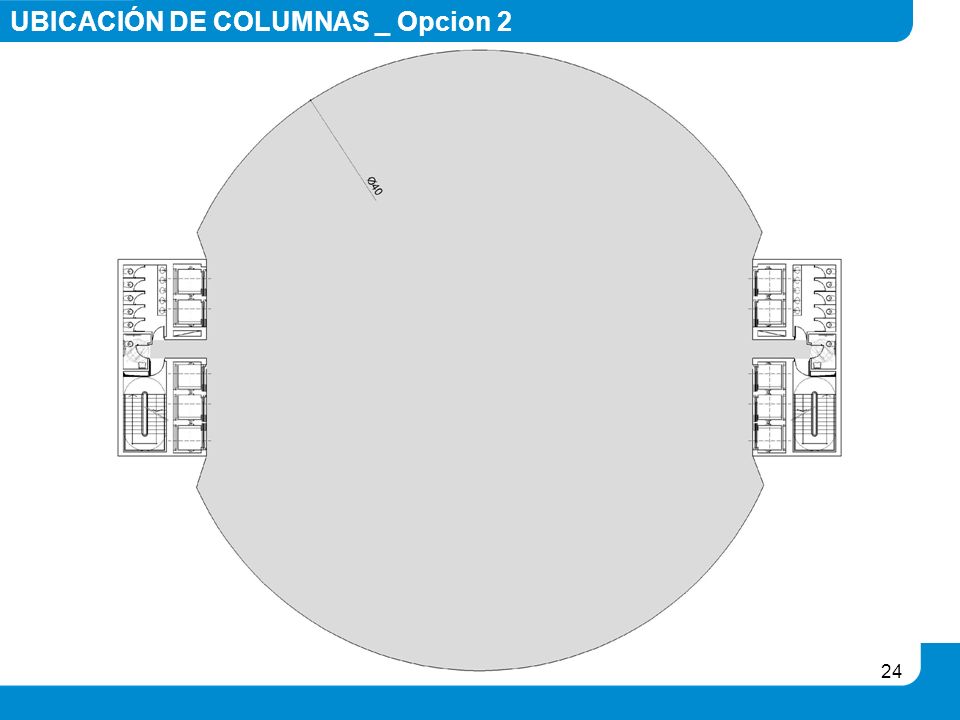

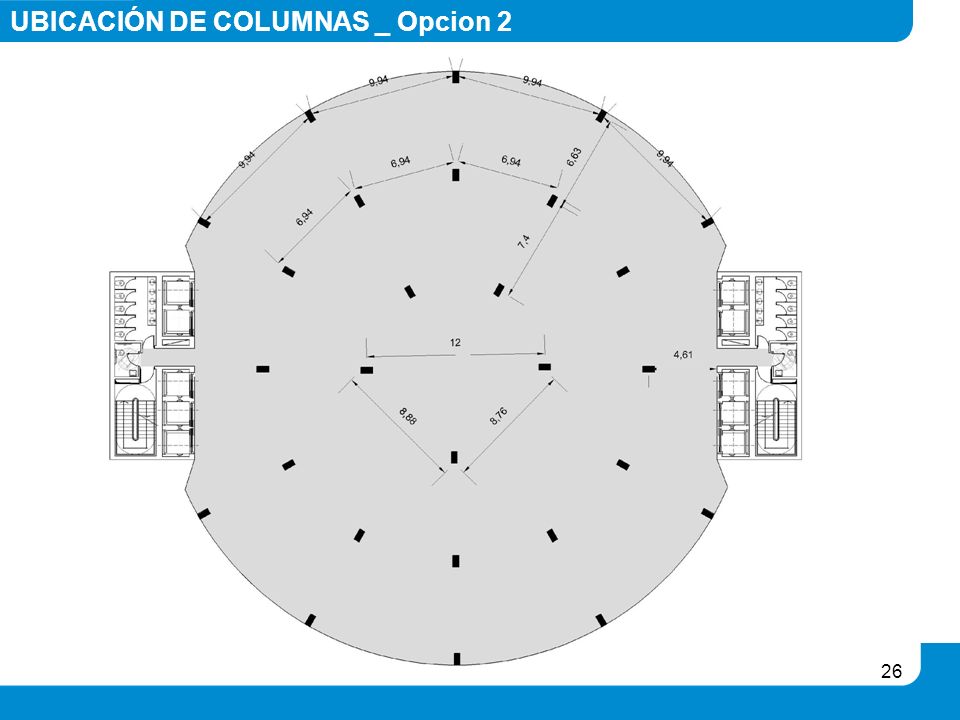

24 UBICACIÓN DE COLUMNAS _ Opcion 2
24

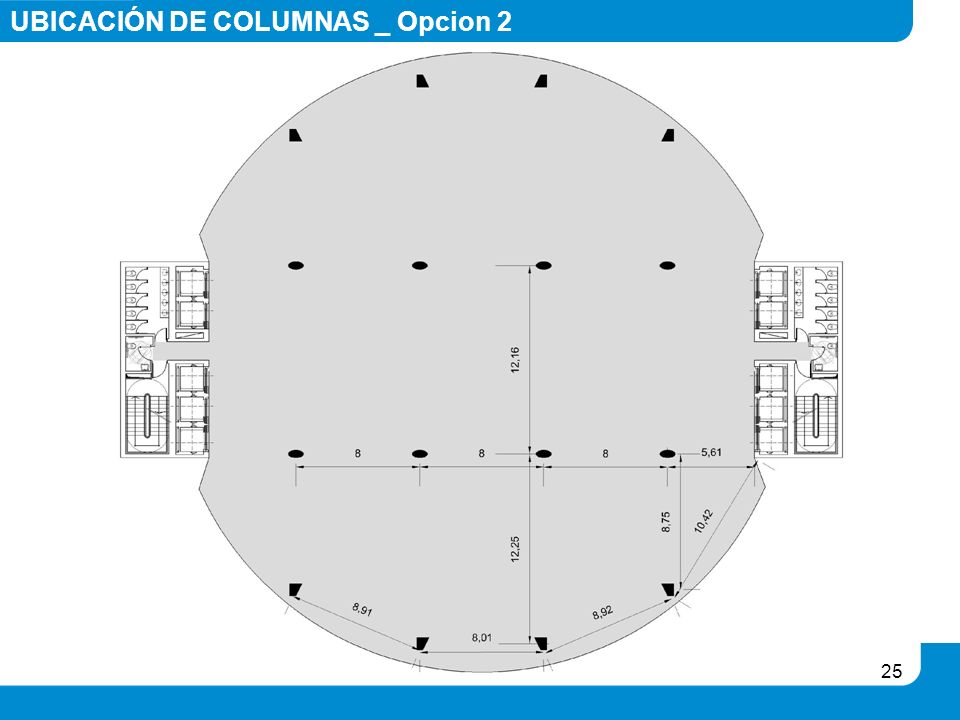

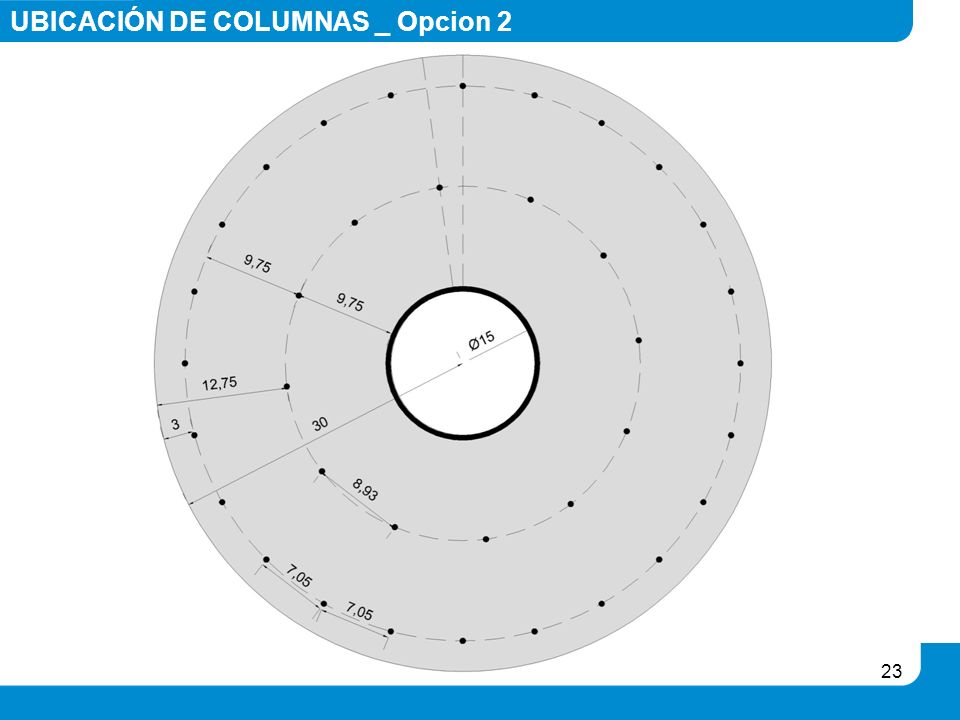

25 UBICACIÓN DE COLUMNAS _ Opcion 2
25

26 UBICACIÓN DE COLUMNAS _ Opcion 2
26

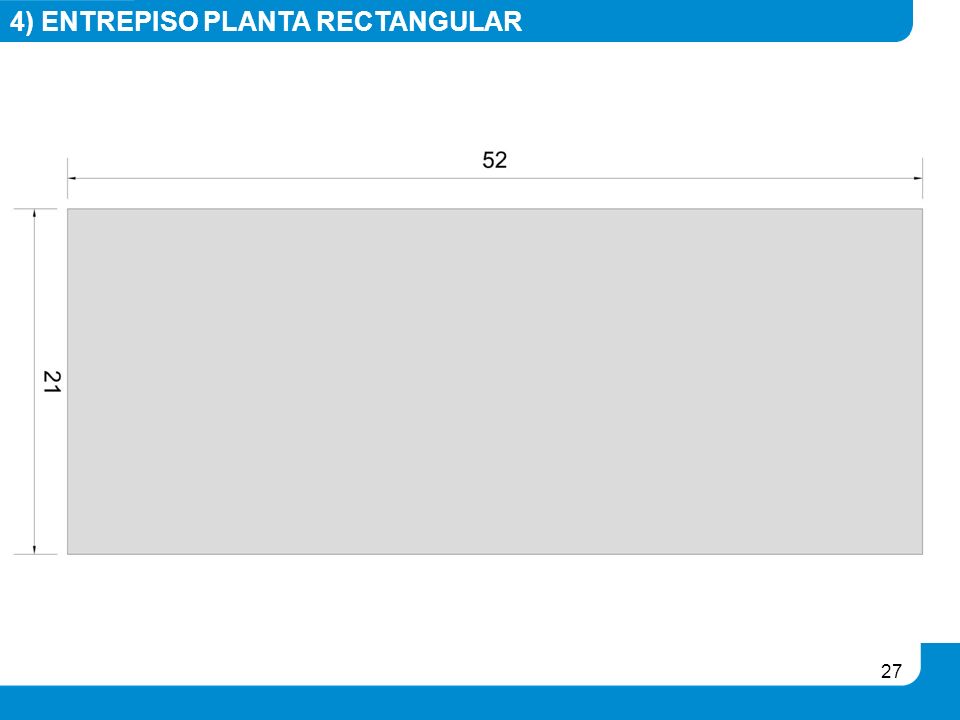

27 4) ENTREPISO PLANTA RECTANGULAR

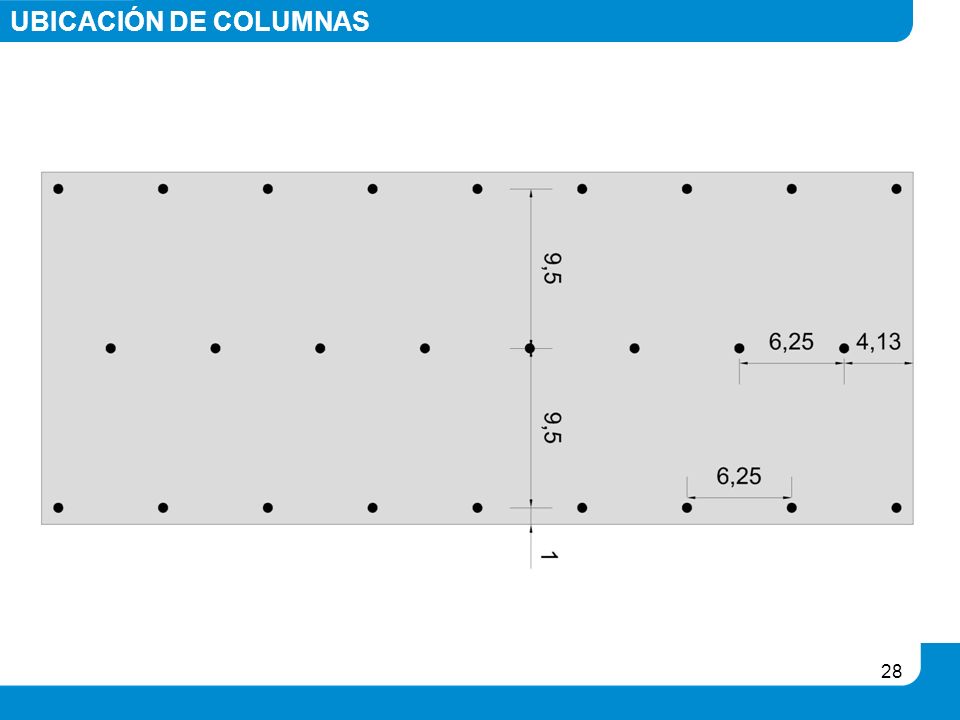

28 UBICACIÓN DE COLUMNAS

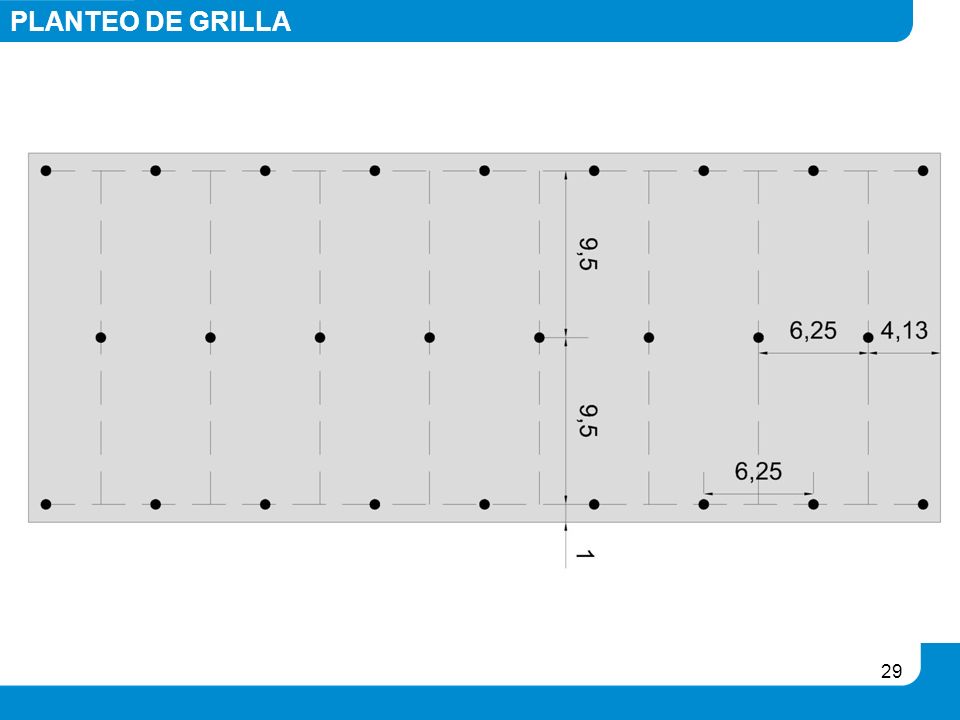

29 PLANTEO DE GRILLA

30 PLANTEO DE GRILLA 30

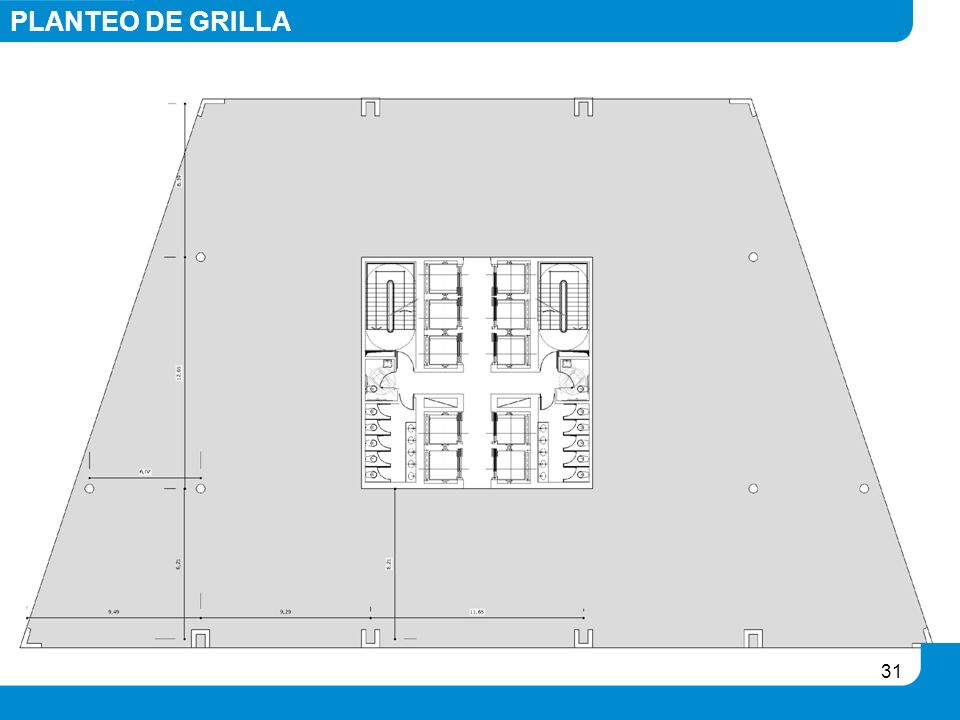

31 PLANTEO DE GRILLA 31

32 DETERMINACION SUPERFICIE TRIBUTARIA

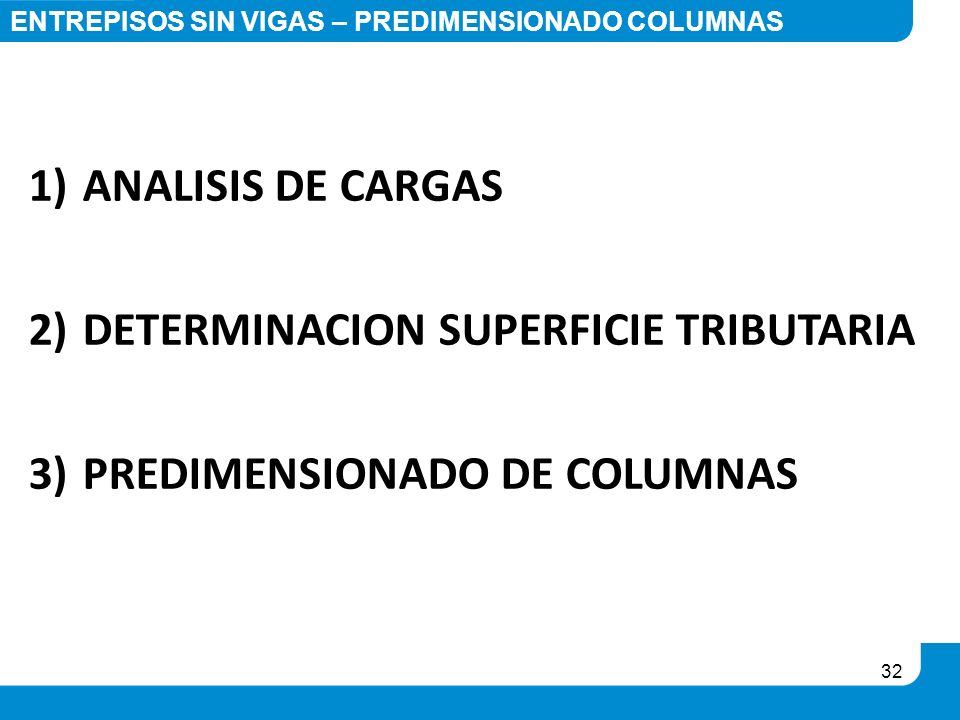

ENTREPISOS SIN VIGAS – PREDIMENSIONADO COLUMNAS ANALISIS DE CARGAS DETERMINACION SUPERFICIE TRIBUTARIA PREDIMENSIONADO DE COLUMNAS

33 EDIFICIOS EN ALTURA: PROGRAMA O PUNTO DE PARTIDA

34 ESQUEMA ESTRUCTURAL EN PLANTA
34

35 (1) FLEXION (2) PUNZONADO

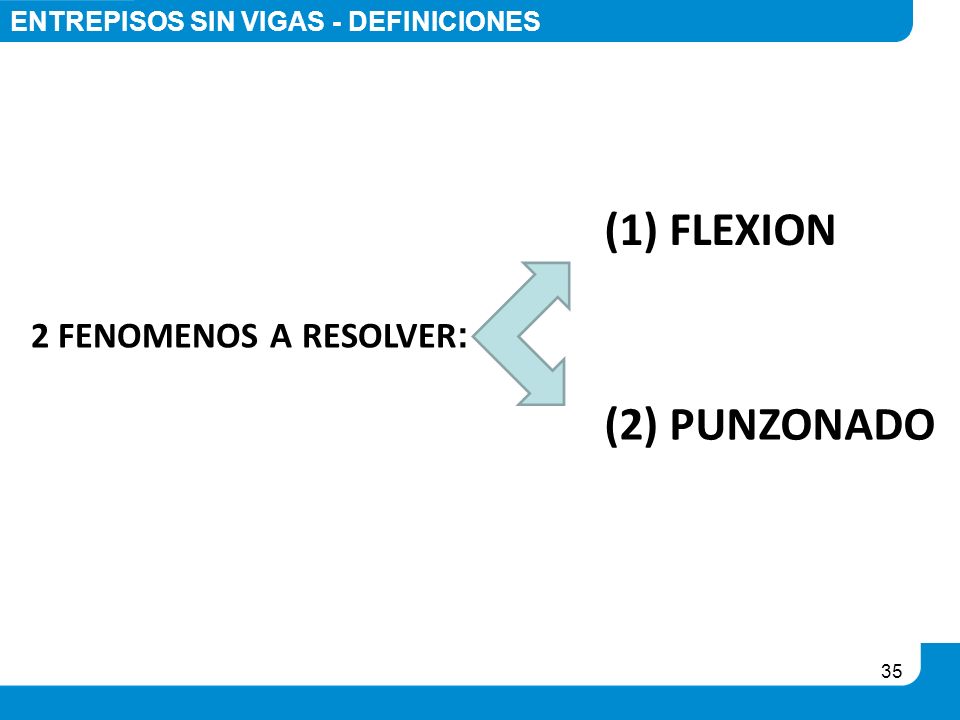

ENTREPISOS SIN VIGAS - DEFINICIONES (1) FLEXION 2 FENOMENOS A RESOLVER: (2) PUNZONADO

36 PREDIMENSIONADO DEL ESV

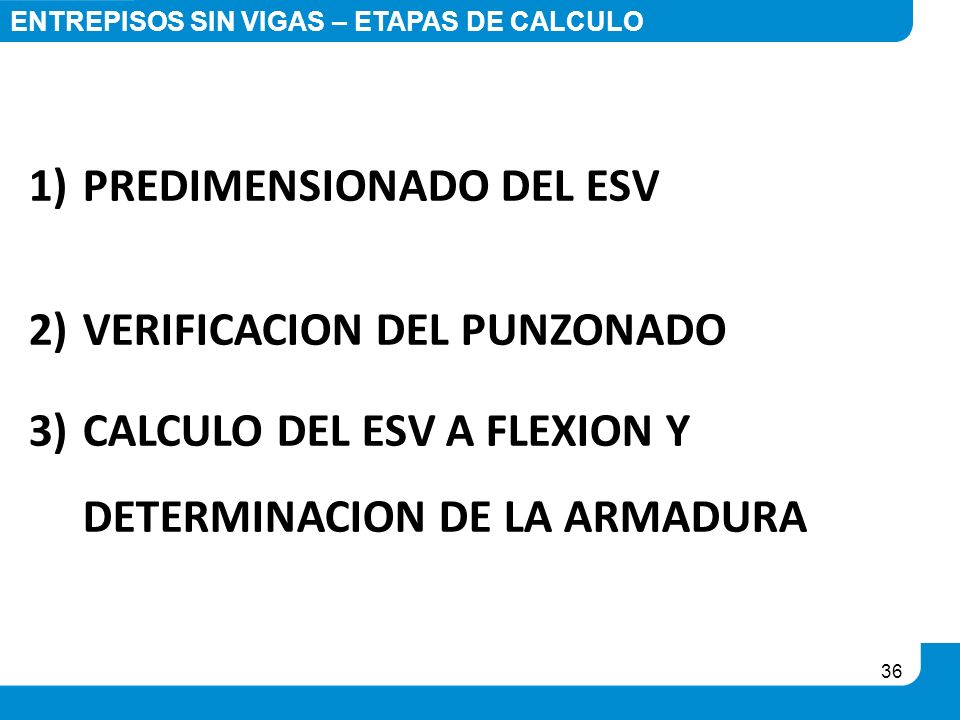

ENTREPISOS SIN VIGAS – ETAPAS DE CALCULO PREDIMENSIONADO DEL ESV VERIFICACION DEL PUNZONADO CALCULO DEL ESV A FLEXION Y DETERMINACION DE LA ARMADURA

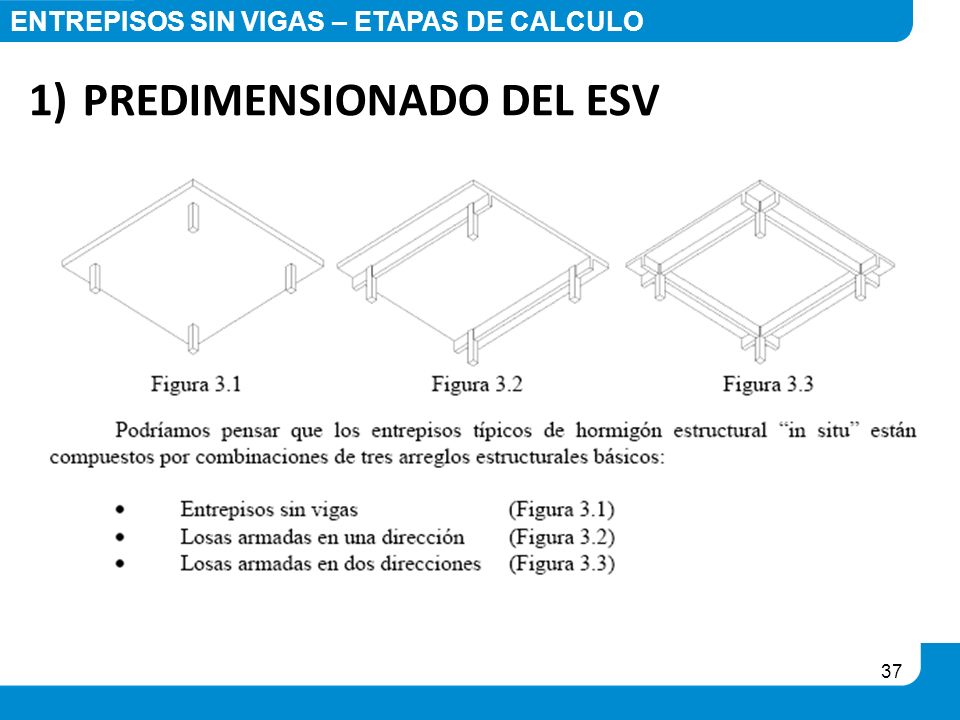

37 PREDIMENSIONADO DEL ESV
ENTREPISOS SIN VIGAS – ETAPAS DE CALCULO PREDIMENSIONADO DEL ESV

38 DEFINICIONES: TIPOS DE SISTEMAS DE LOSAS

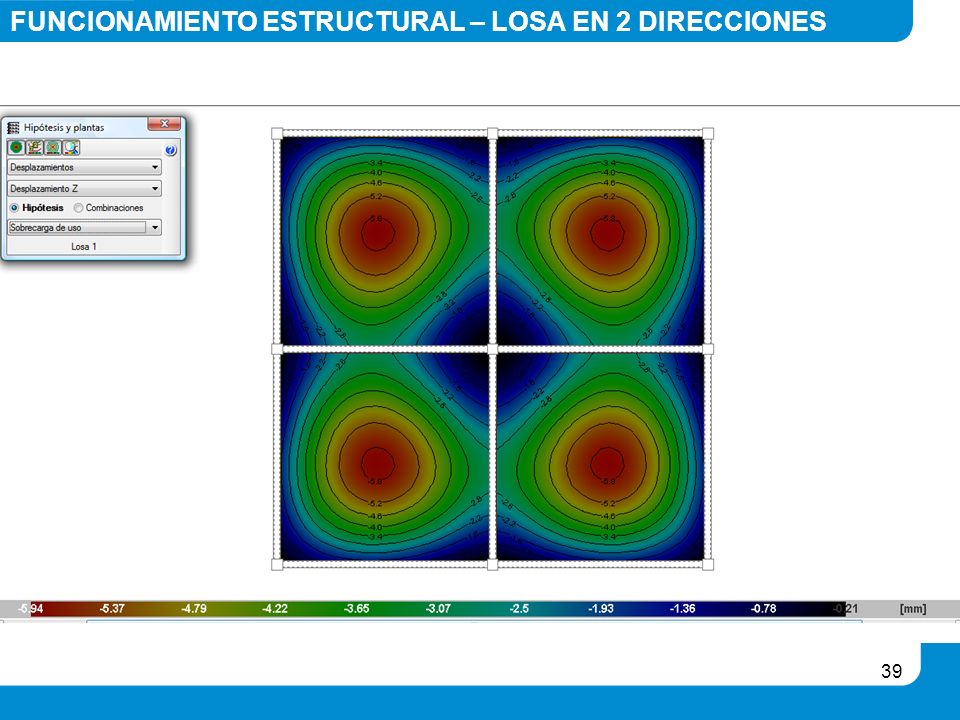

39 FUNCIONAMIENTO ESTRUCTURAL – LOSA EN 2 DIRECCIONES

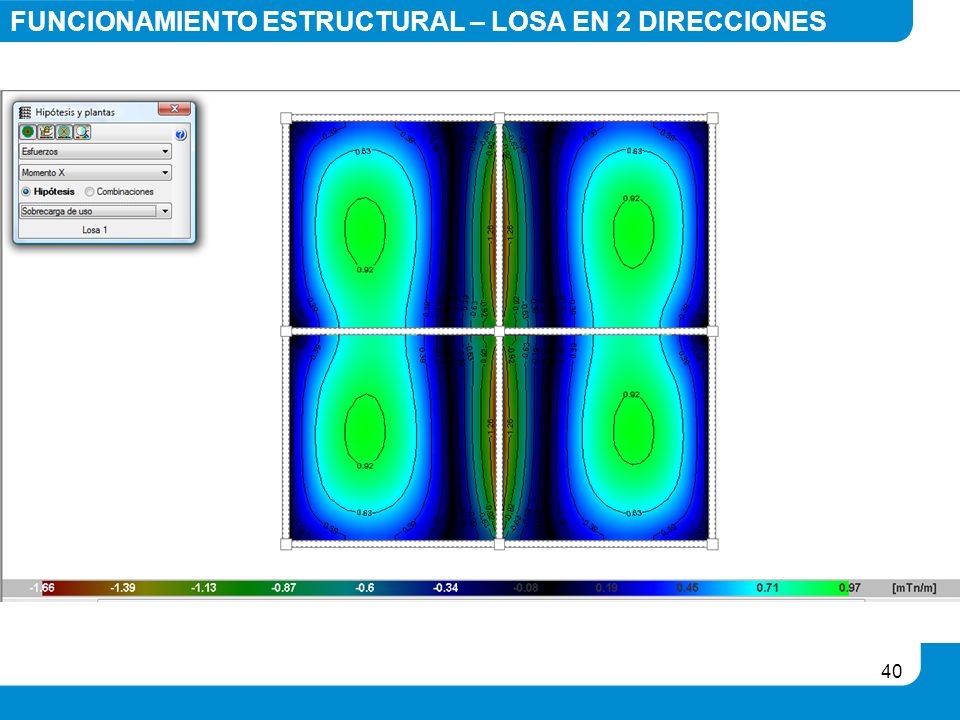

40 FUNCIONAMIENTO ESTRUCTURAL – LOSA EN 2 DIRECCIONES

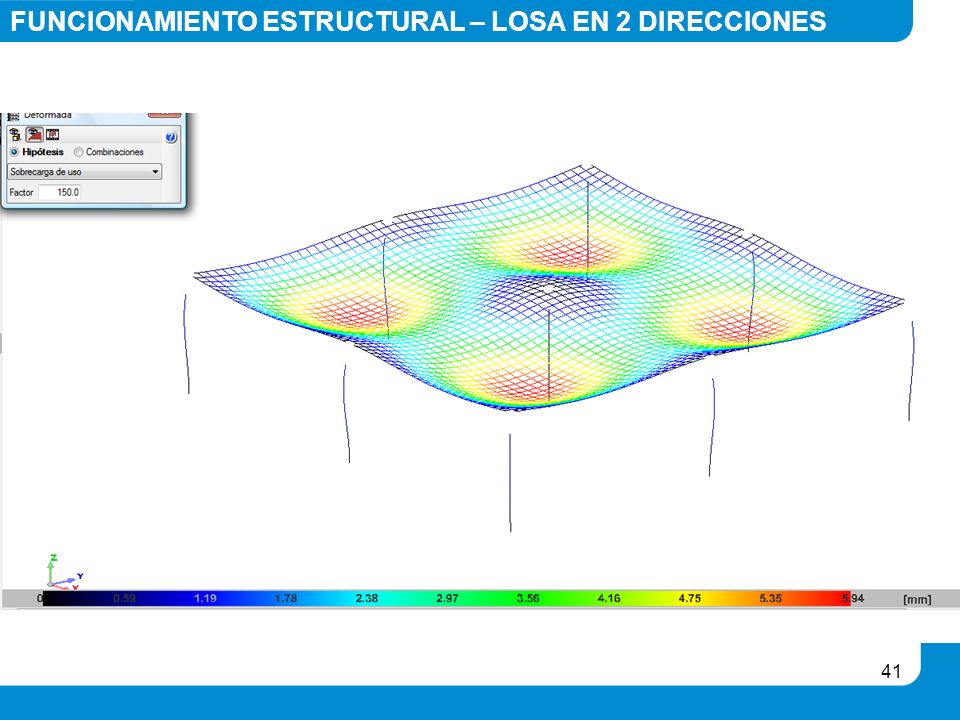

41 FUNCIONAMIENTO ESTRUCTURAL – LOSA EN 2 DIRECCIONES

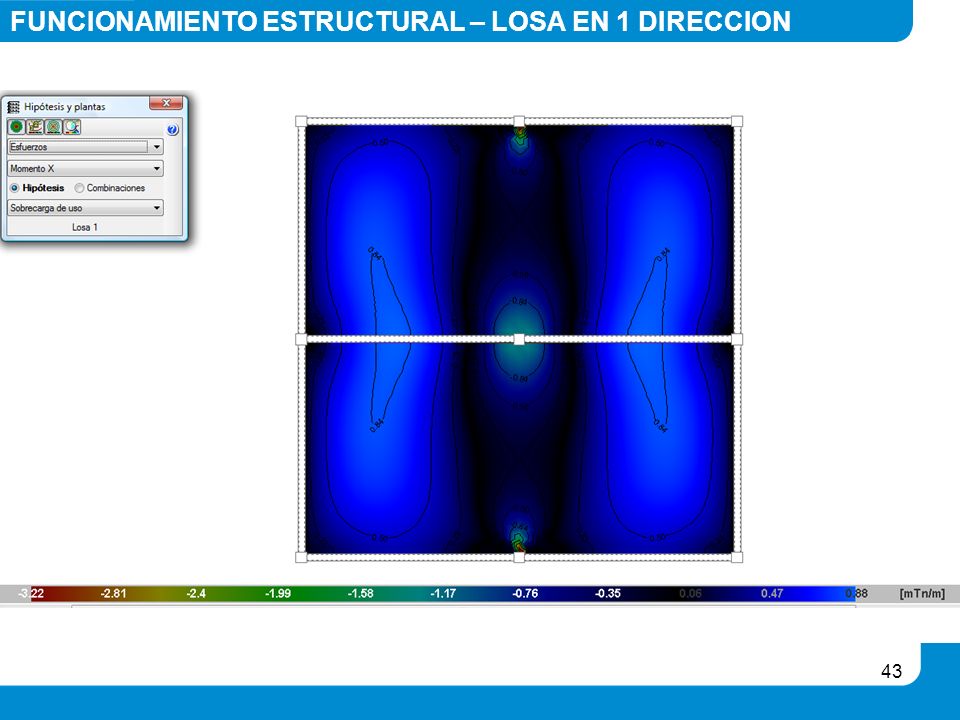

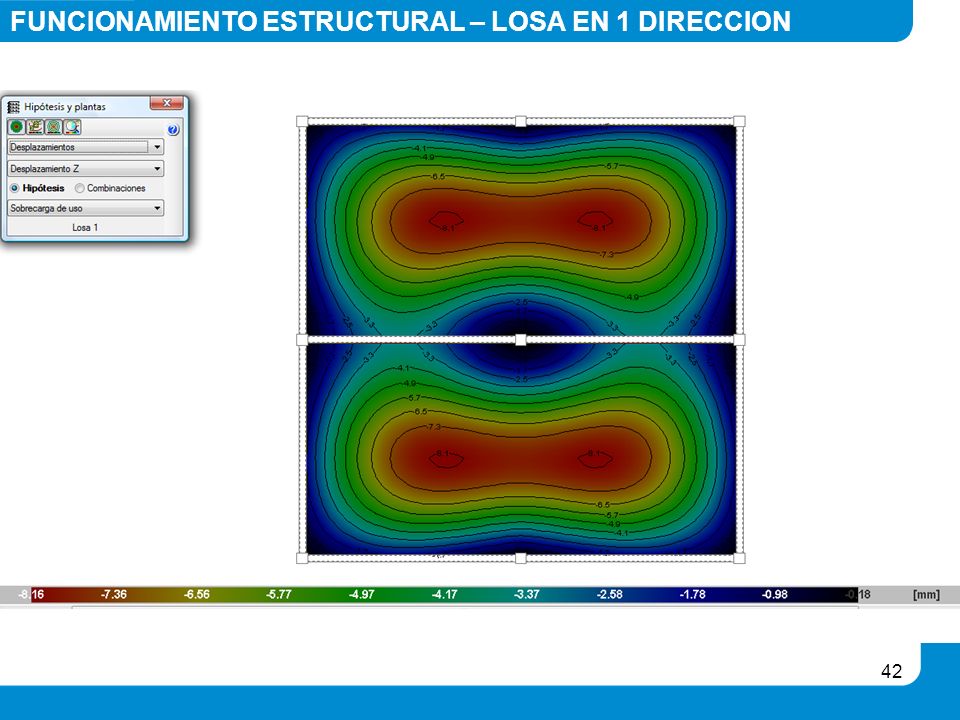

42 FUNCIONAMIENTO ESTRUCTURAL – LOSA EN 1 DIRECCION

43 FUNCIONAMIENTO ESTRUCTURAL – LOSA EN 1 DIRECCION

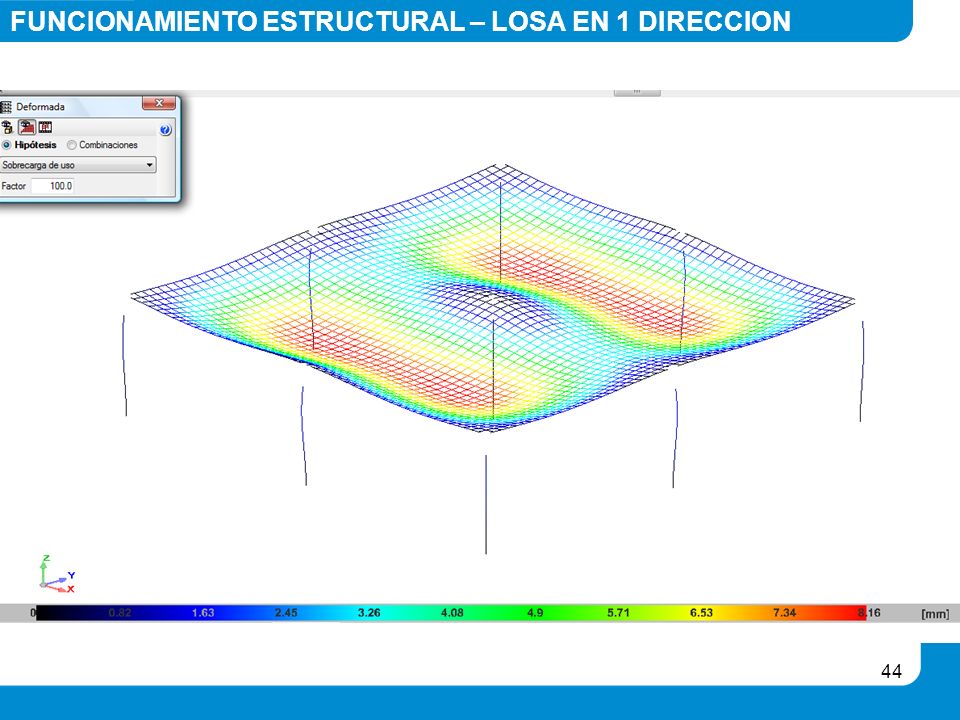

44 FUNCIONAMIENTO ESTRUCTURAL – LOSA EN 1 DIRECCION

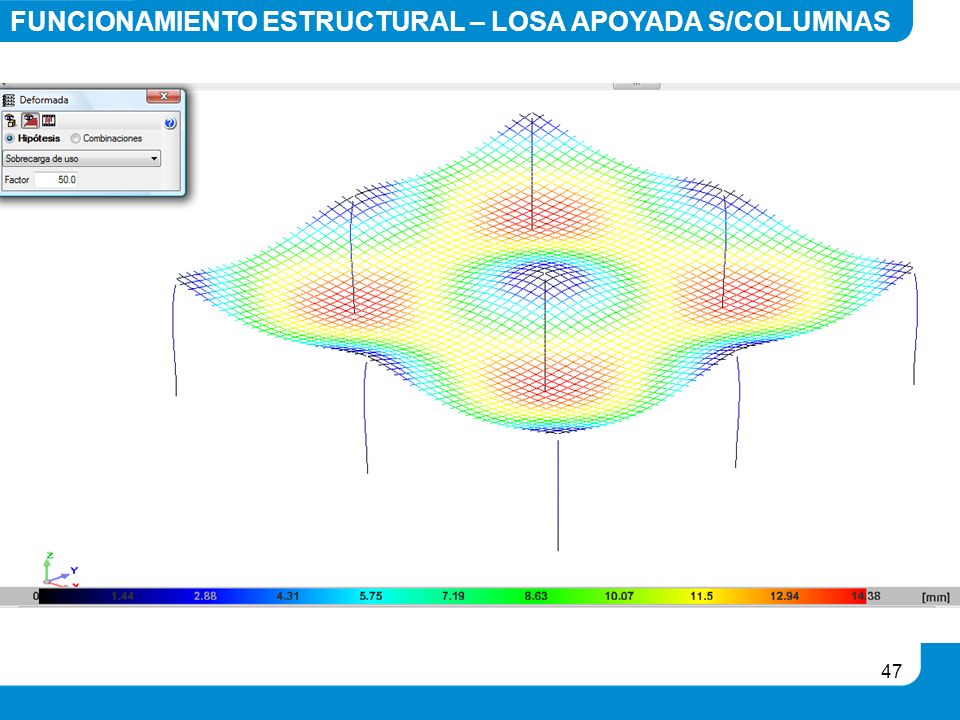

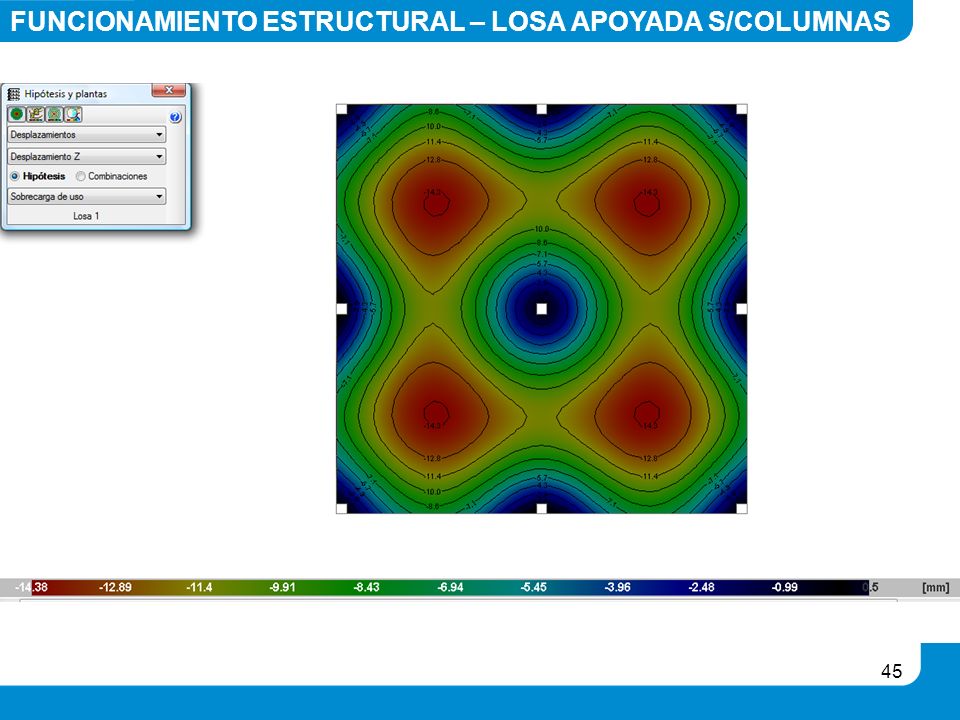

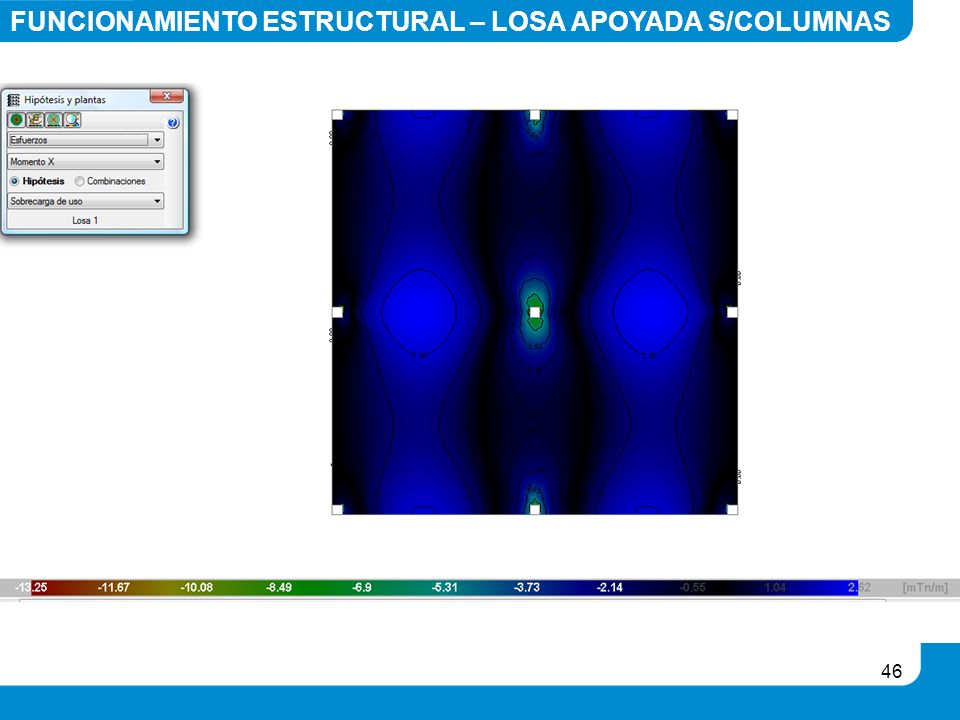

45 FUNCIONAMIENTO ESTRUCTURAL – LOSA APOYADA S/COLUMNAS

46 FUNCIONAMIENTO ESTRUCTURAL – LOSA APOYADA S/COLUMNAS

47 FUNCIONAMIENTO ESTRUCTURAL – LOSA APOYADA S/COLUMNAS

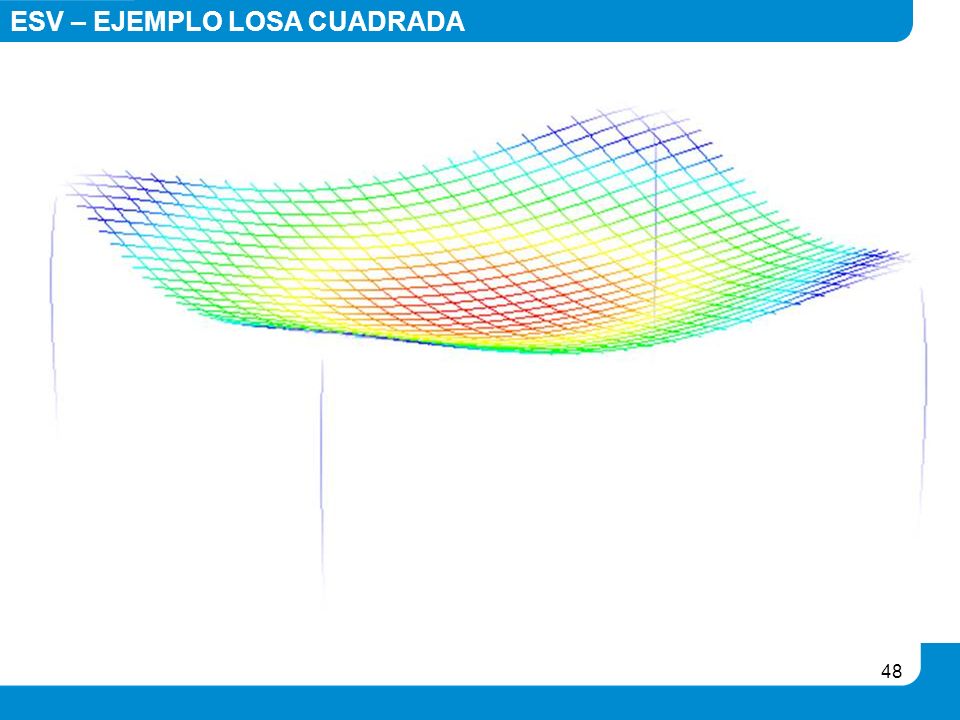

48 ESV – EJEMPLO LOSA CUADRADA

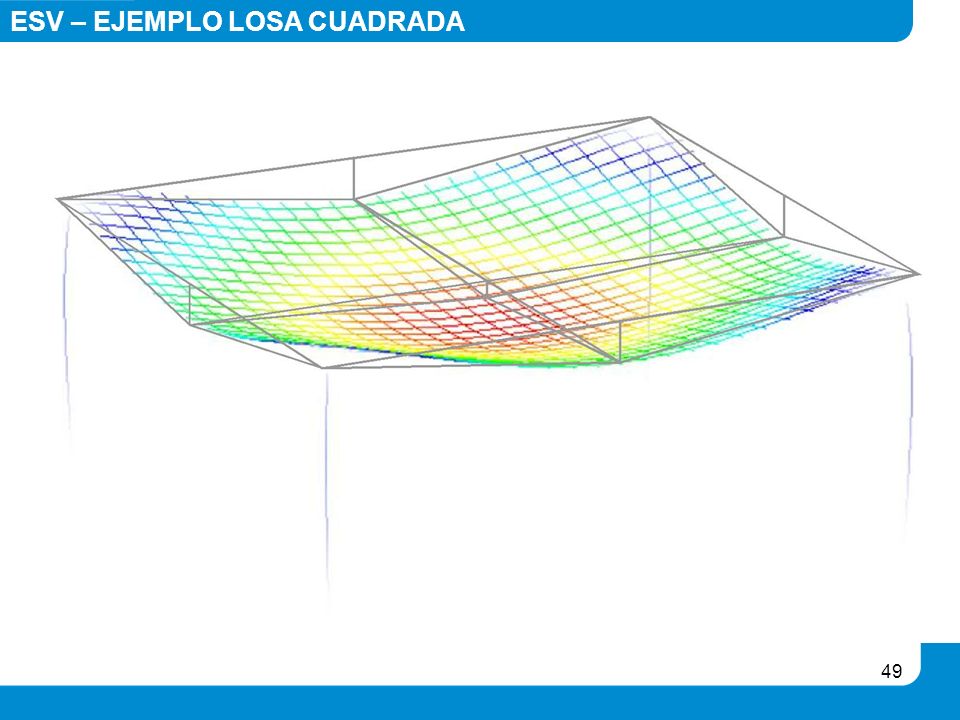

49 ESV – EJEMPLO LOSA CUADRADA

50 ESV – EJEMPLO LOSA CUADRADA

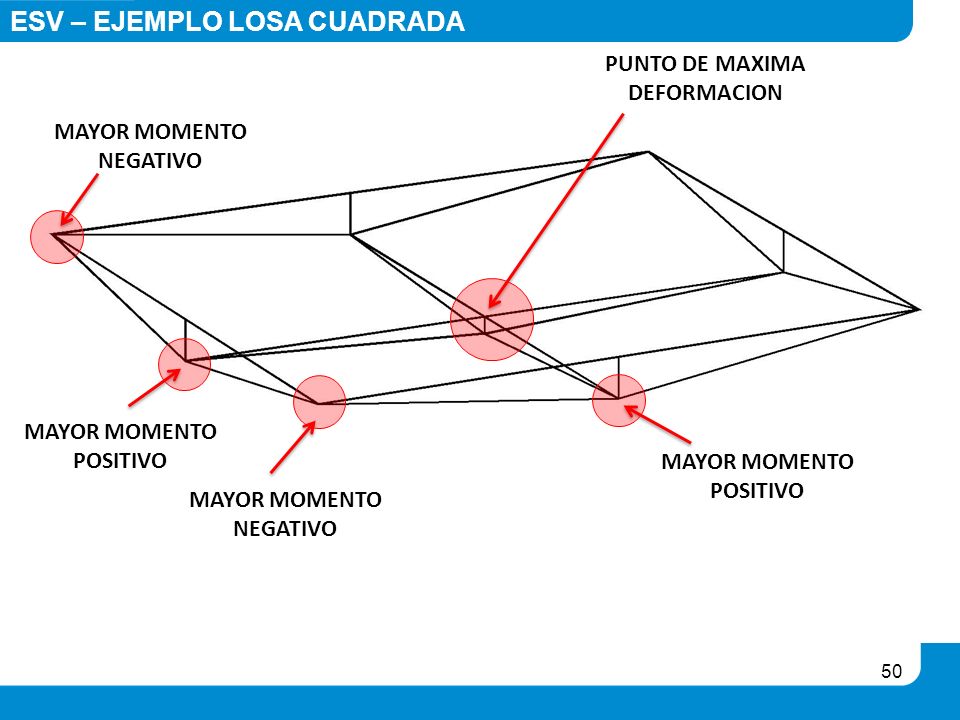

PUNTO DE MAXIMA DEFORMACION MAYOR MOMENTO NEGATIVO MAYOR MOMENTO POSITIVO MAYOR MOMENTO POSITIVO MAYOR MOMENTO NEGATIVO

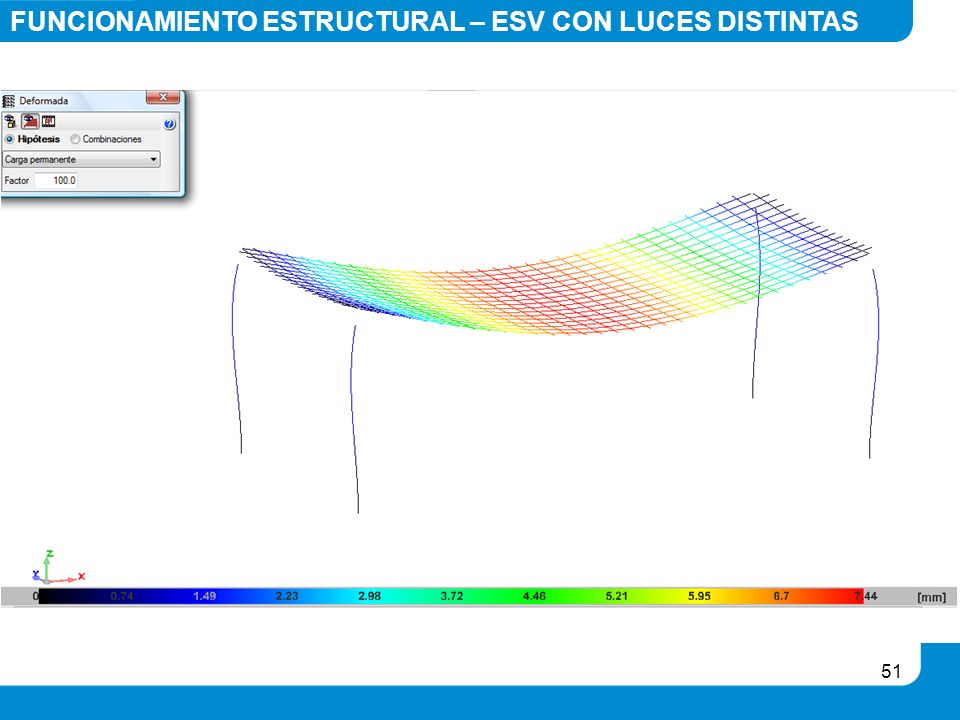

51 FUNCIONAMIENTO ESTRUCTURAL – ESV CON LUCES DISTINTAS

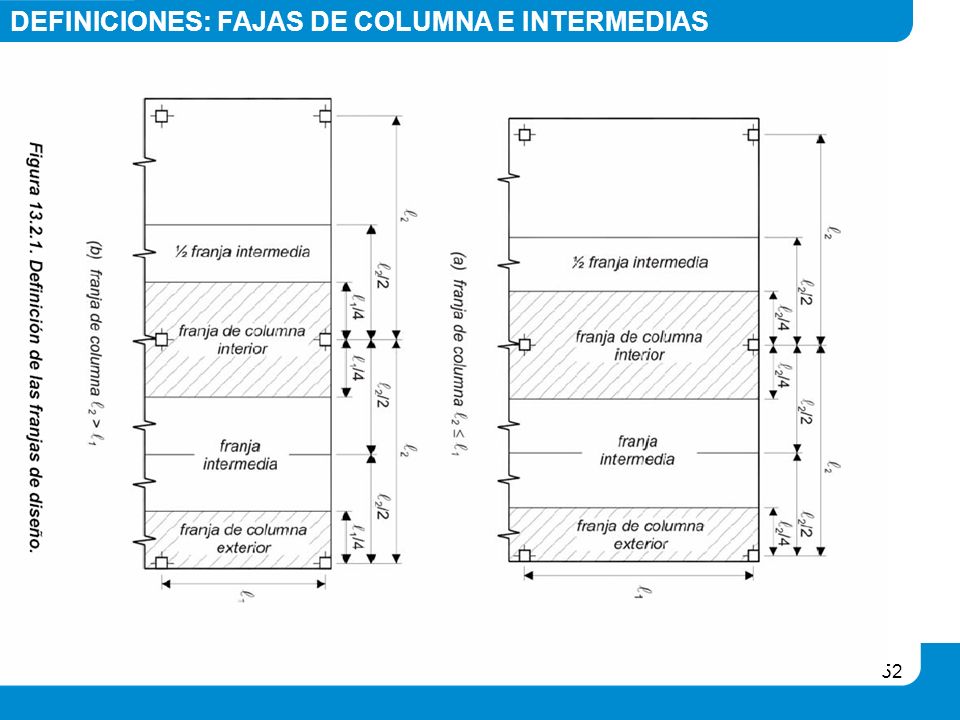

52 DEFINICIONES: FAJAS DE COLUMNA E INTERMEDIAS

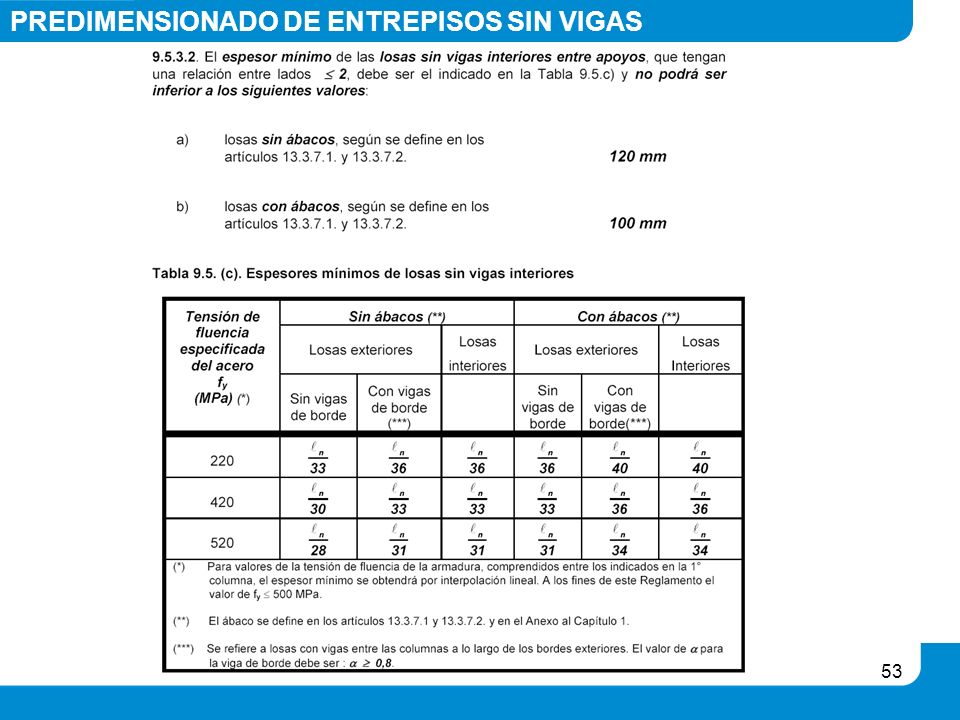

53 PREDIMENSIONADO DE ENTREPISOS SIN VIGAS

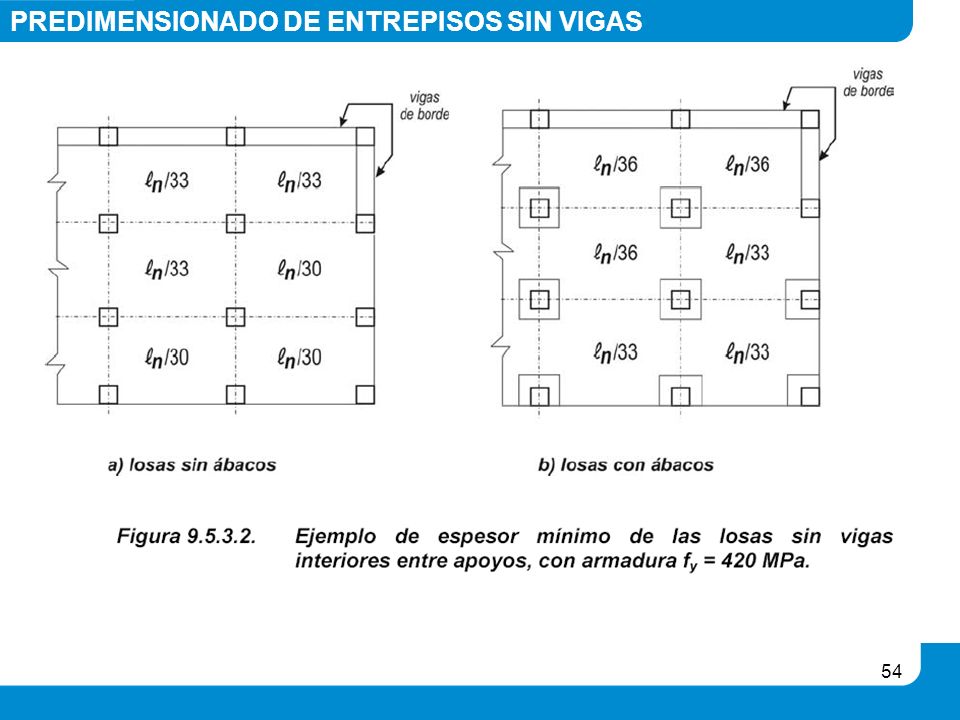

54 PREDIMENSIONADO DE ENTREPISOS SIN VIGAS

55 VERIFICACION DEL PUNZONADO

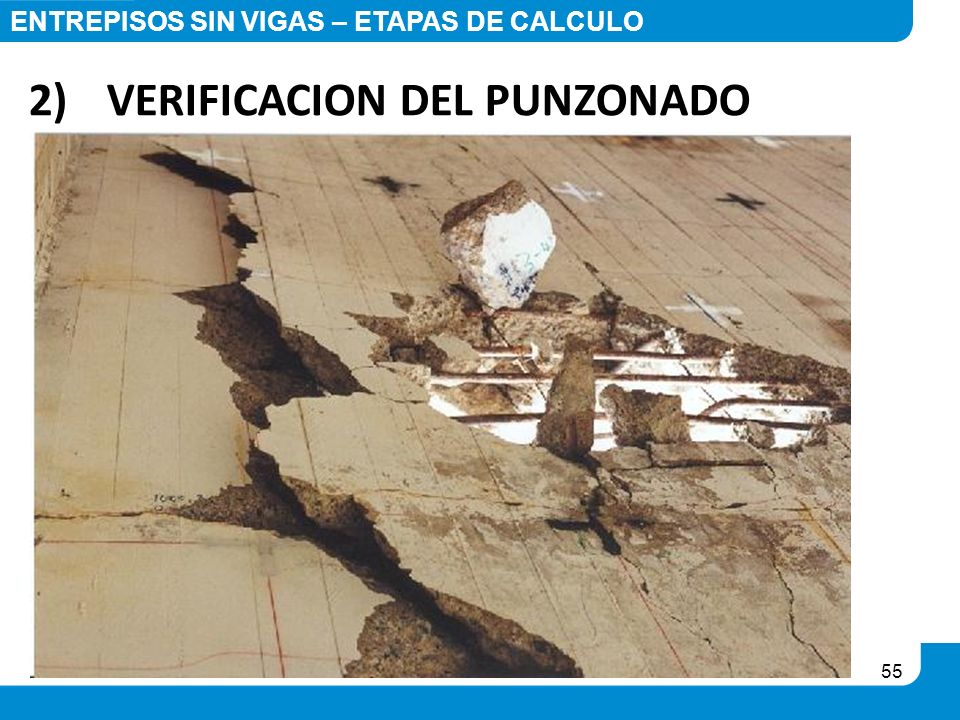

ENTREPISOS SIN VIGAS – ETAPAS DE CALCULO VERIFICACION DEL PUNZONADO

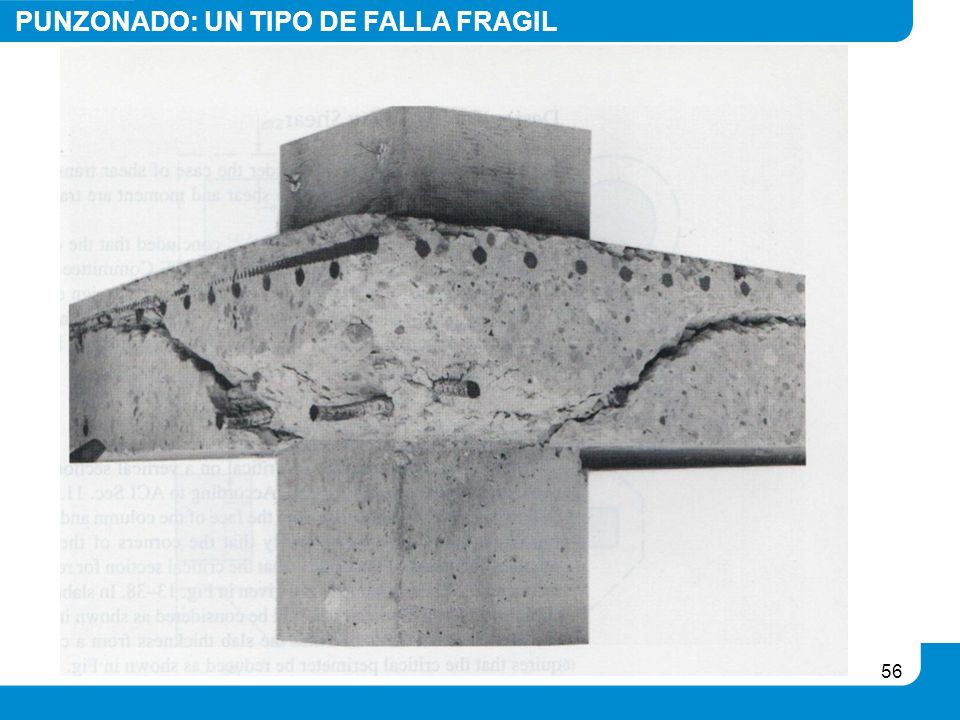

56 PUNZONADO: UN TIPO DE FALLA FRAGIL

57 COLUMNA FISURA A 45° h h h LOSA d

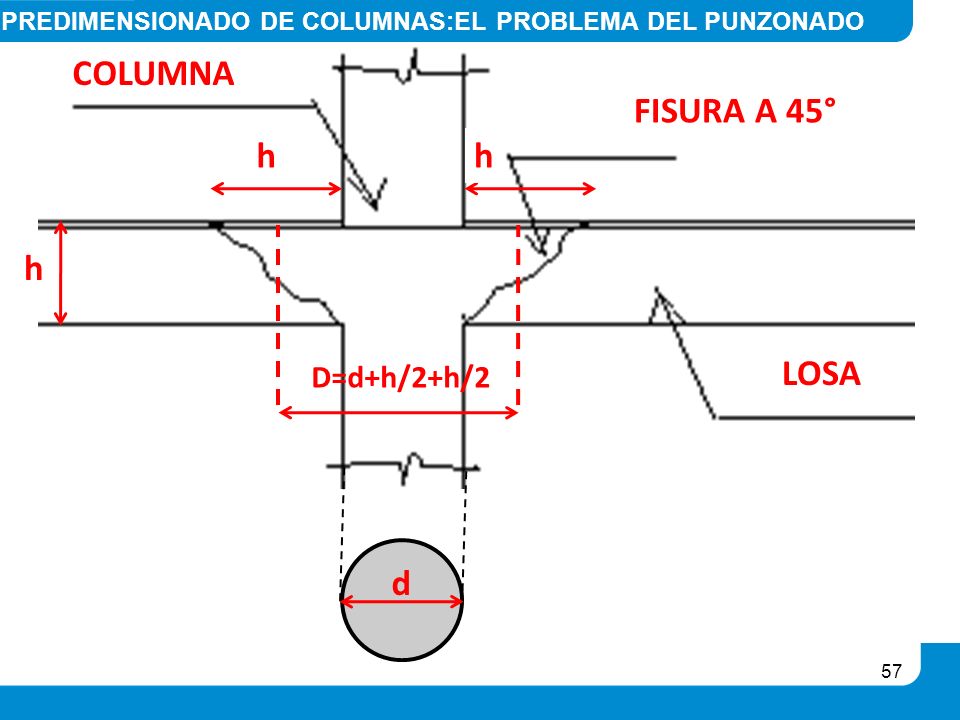

PREDIMENSIONADO DE COLUMNAS:EL PROBLEMA DEL PUNZONADO COLUMNA FISURA A 45° h h h LOSA D=d+h/2+h/2 d

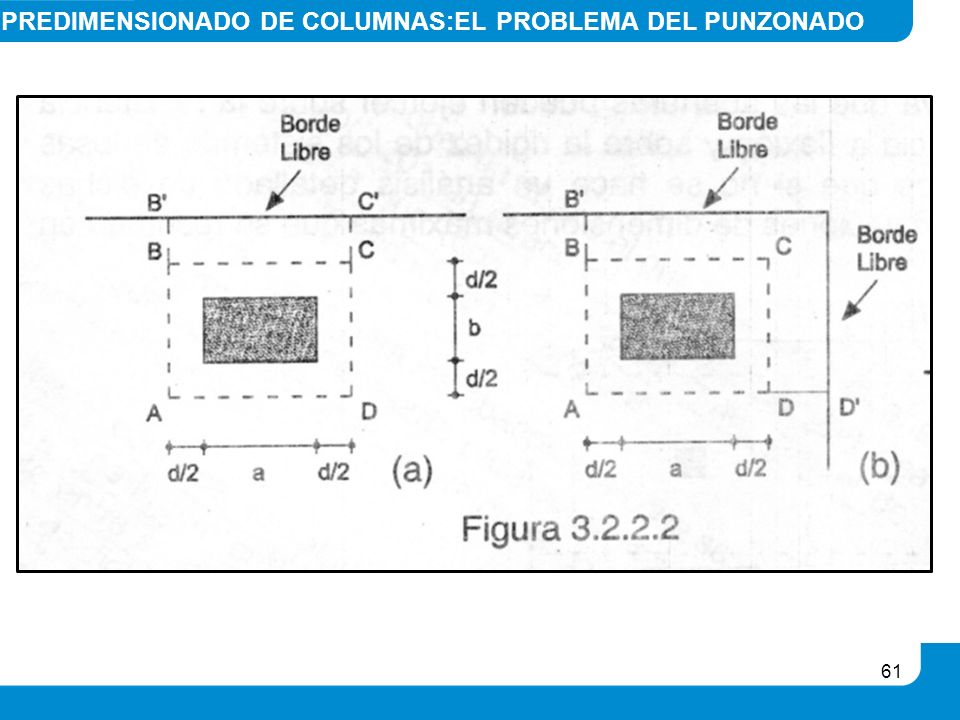

58 PREDIMENSIONADO DE COLUMNAS:EL PROBLEMA DEL PUNZONADO

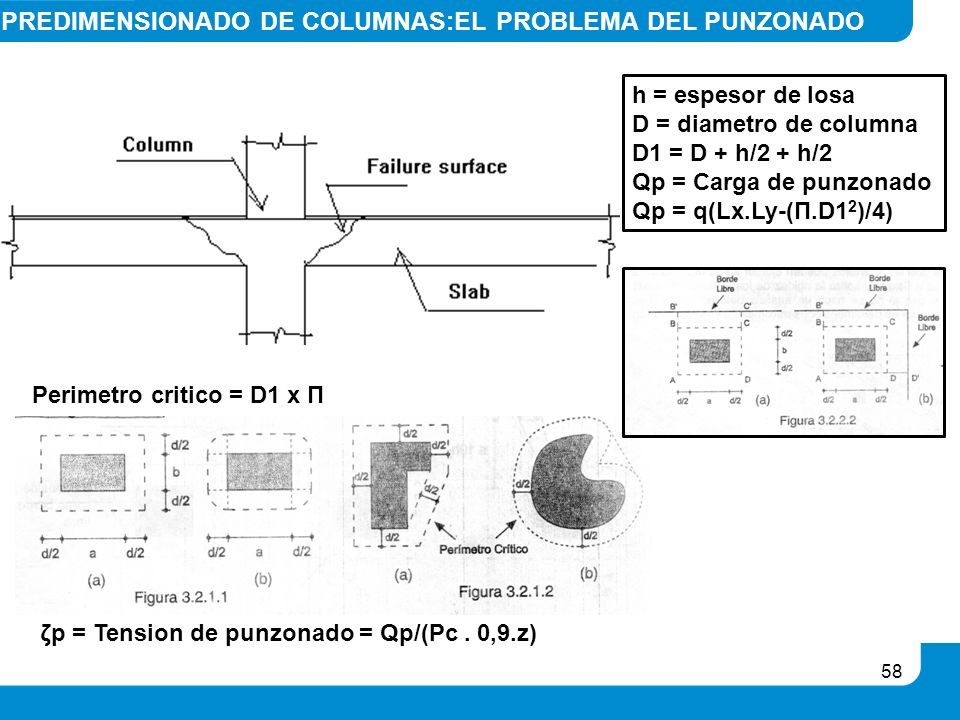

h = espesor de losa D = diametro de columna D1 = D + h/2 + h/2 Qp = Carga de punzonado Qp = q(Lx.Ly-(Π.D12)/4) Perimetro critico = D1 x Π ζp = Tension de punzonado = Qp/(Pc . 0,9.z)

59 PREDIMENSIONADO DE COLUMNAS:EL PROBLEMA DEL PUNZONADO

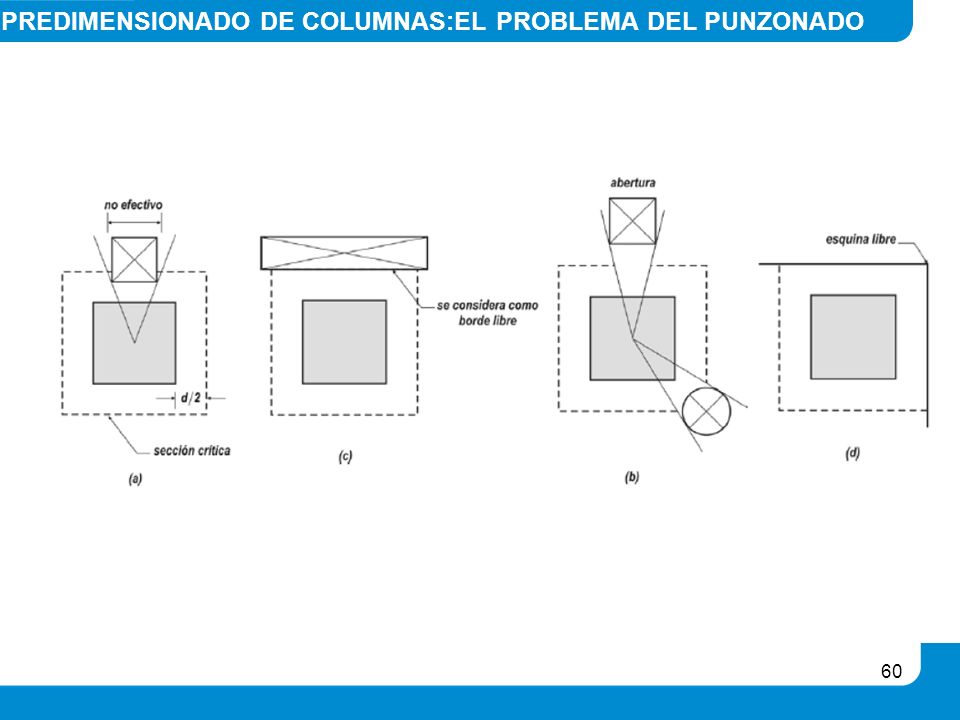

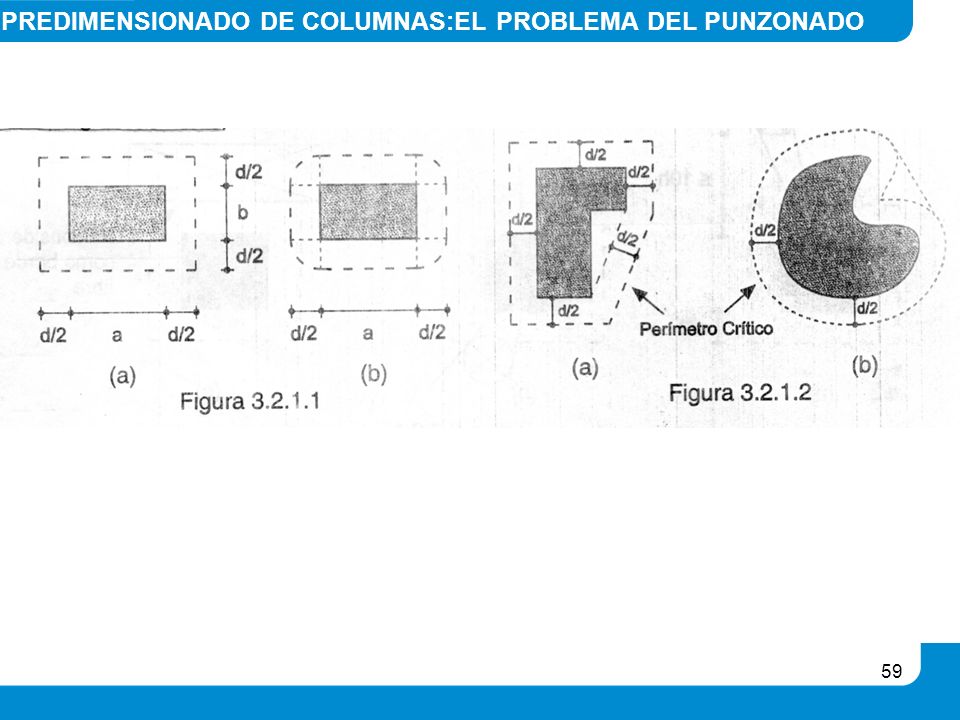

60 PREDIMENSIONADO DE COLUMNAS:EL PROBLEMA DEL PUNZONADO

61 PREDIMENSIONADO DE COLUMNAS:EL PROBLEMA DEL PUNZONADO

62 SI LA RESISTENCIA APORTADA POR EL HORMIGON ES INSUFICIENTE, ENTONCES:
PUNZONADO: POSIBLES SOLUCIONES SI LA RESISTENCIA APORTADA POR EL HORMIGON ES INSUFICIENTE, ENTONCES: Aumentar la resistencia del Hormigón Aumentar la superficie critica Aumentando el tamaño de la columna Haciendo capiteles en las columnas Haciendo ábacos en las columnas Aumentado la altura de la losa Agregando armadura de corte Combinación de las anteiores

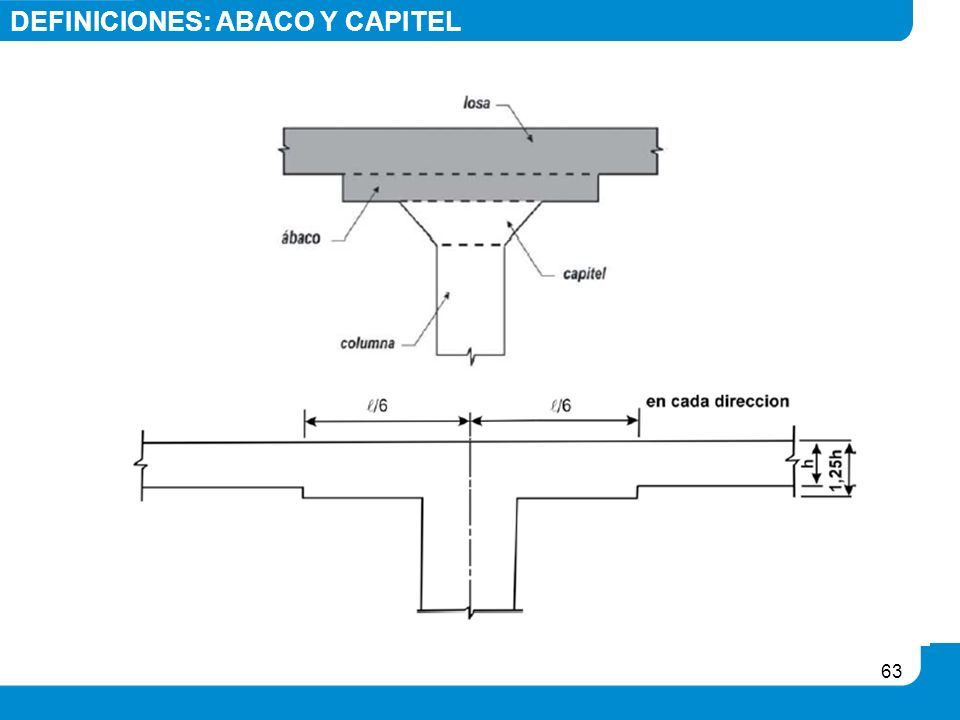

63 DEFINICIONES: ABACO Y CAPITEL

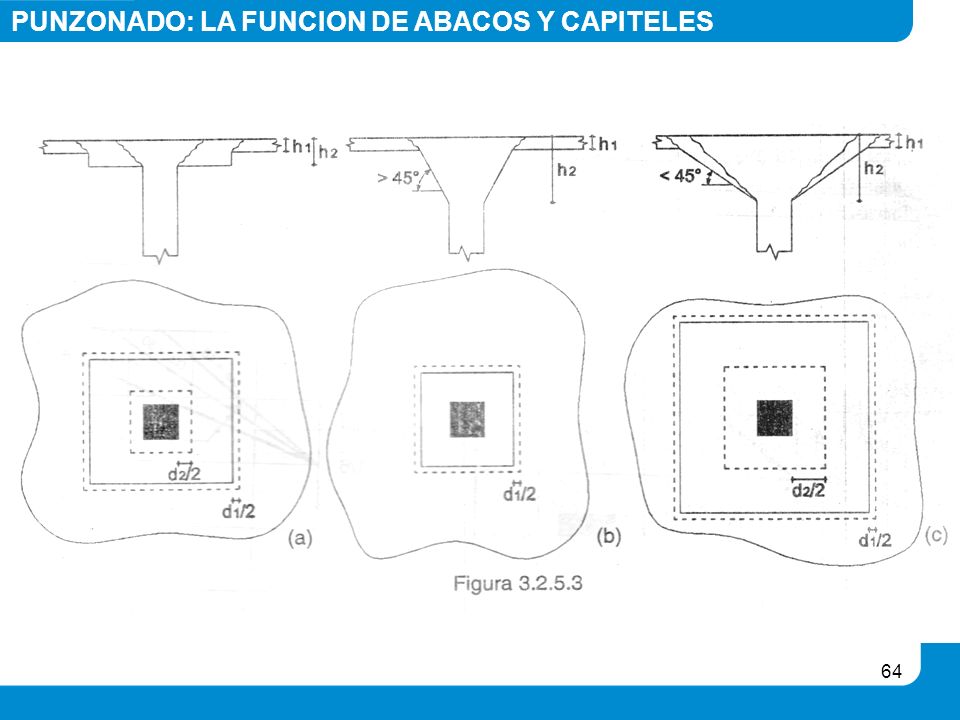

64 PUNZONADO: LA FUNCION DE ABACOS Y CAPITELES

65 PUNZONADO: OTRAS SOLUCIONES

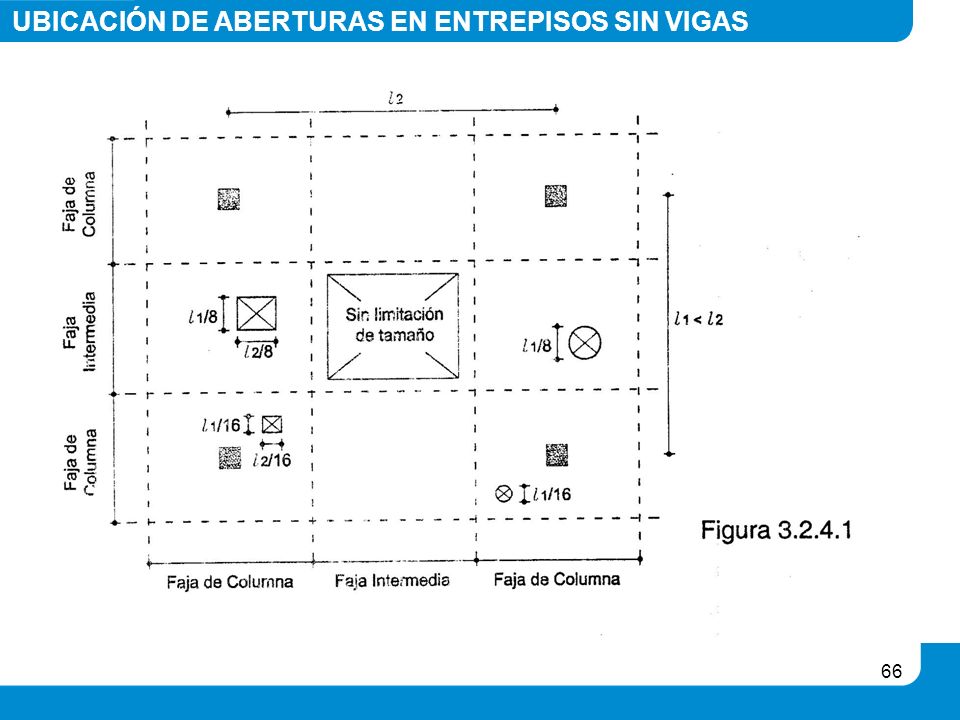

66 UBICACIÓN DE ABERTURAS EN ENTREPISOS SIN VIGAS

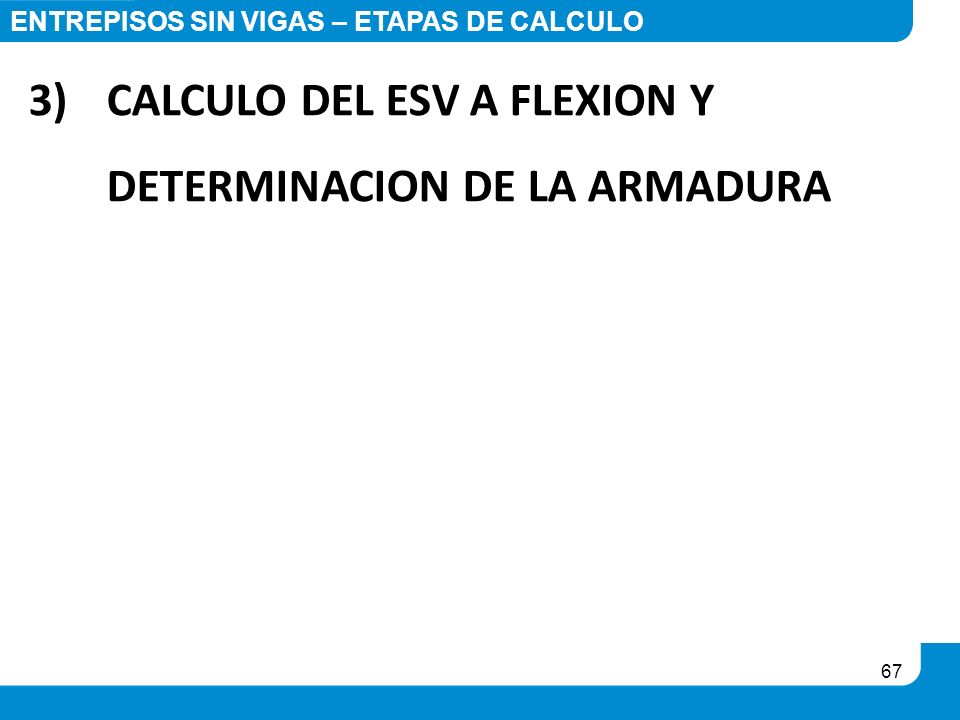

67 CALCULO DEL ESV A FLEXION Y DETERMINACION DE LA ARMADURA
ENTREPISOS SIN VIGAS – ETAPAS DE CALCULO CALCULO DEL ESV A FLEXION Y DETERMINACION DE LA ARMADURA

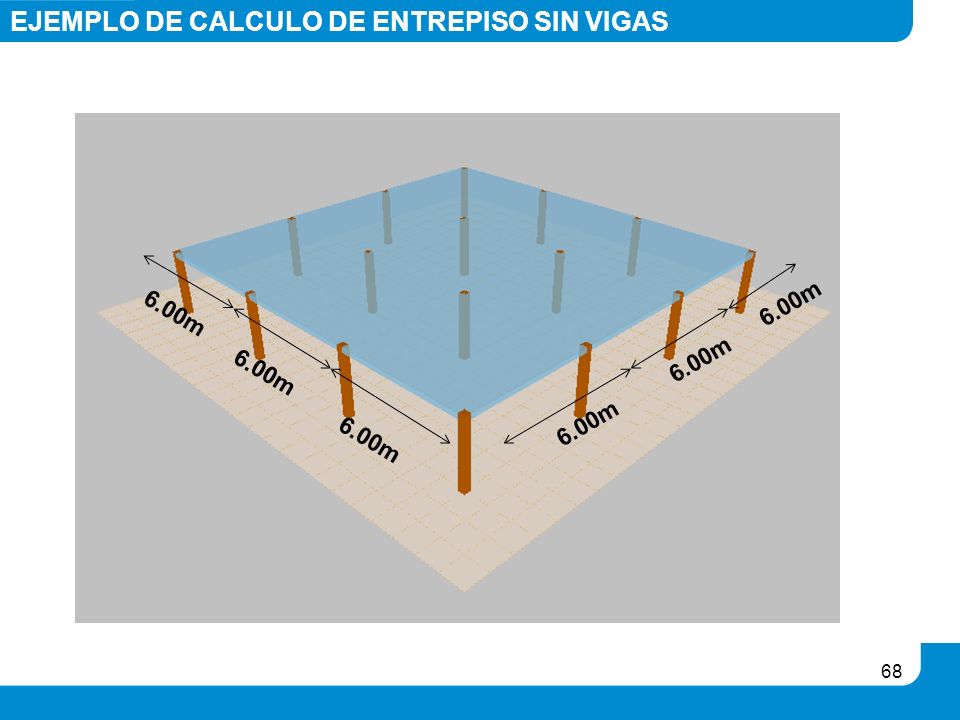

68 EJEMPLO DE CALCULO DE ENTREPISO SIN VIGAS

69 FAJAS DE UN ENTREPISO SIN VIGAS

70 MOMENTOS SOBRE EL EJE X

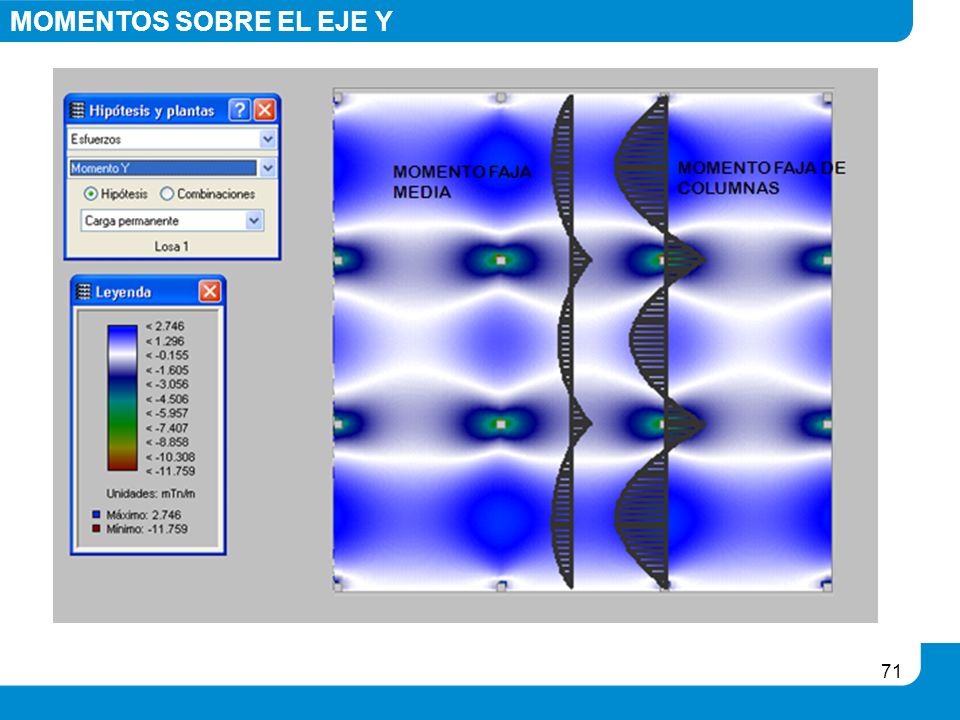

71 MOMENTOS SOBRE EL EJE Y

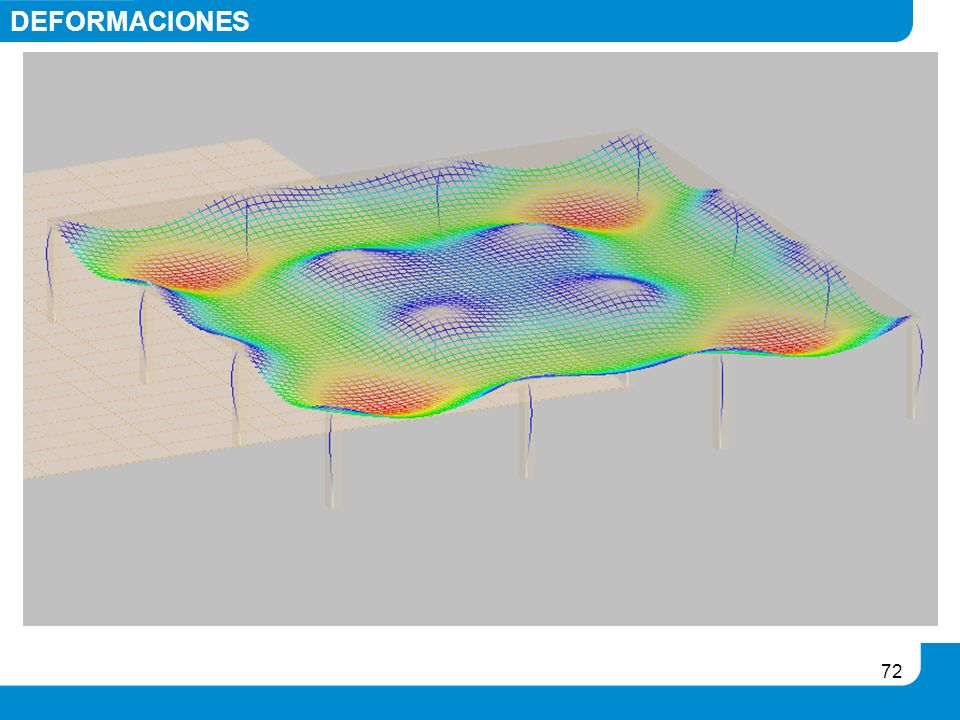

72 DEFORMACIONES

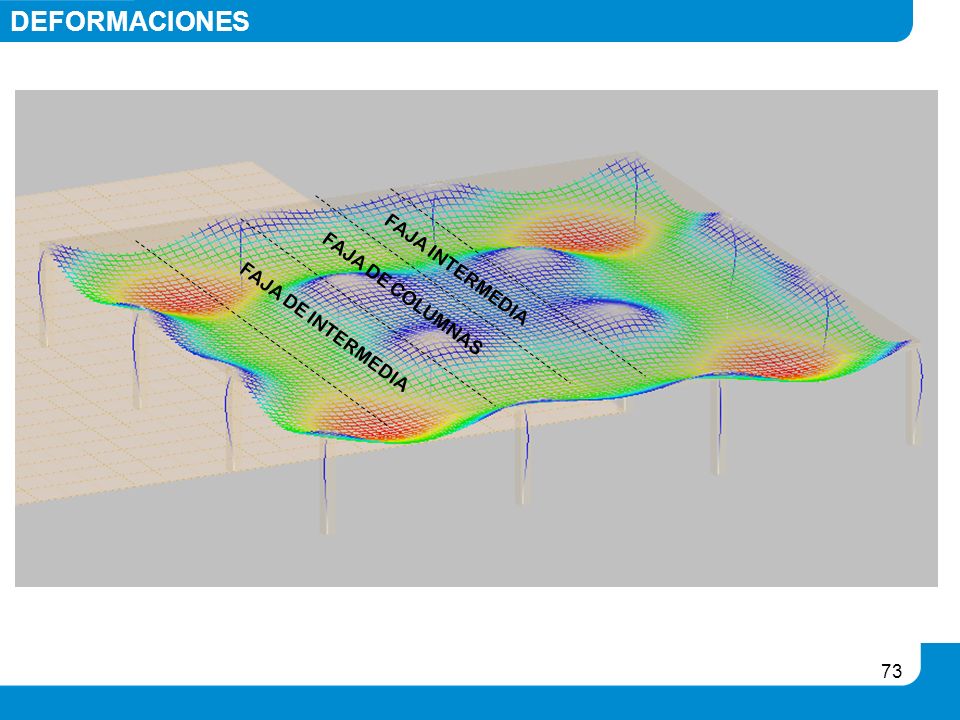

73 DEFORMACIONES FAJA INTERMEDIA FAJA DE COLUMNAS FAJA DE INTERMEDIA

74 M (+) en centro del tramo M (-) en apoyos interiores

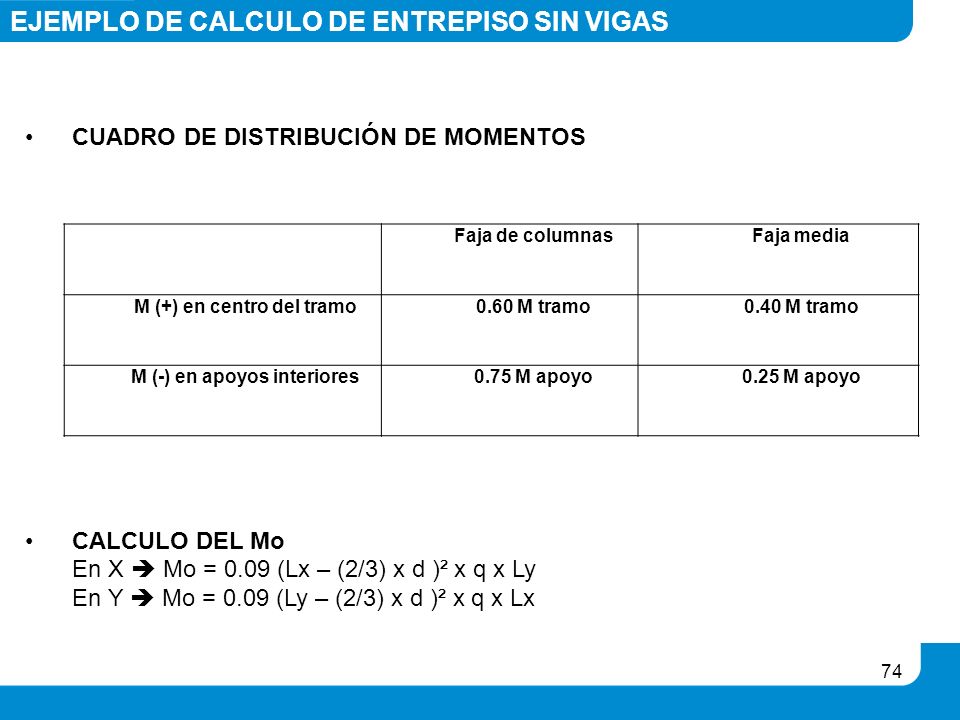

EJEMPLO DE CALCULO DE ENTREPISO SIN VIGAS CUADRO DE DISTRIBUCIÓN DE MOMENTOS CALCULO DEL Mo En X  Mo = 0.09 (Lx – (2/3) x d )² x q x Ly En Y  Mo = 0.09 (Ly – (2/3) x d )² x q x Lx Faja de columnas Faja media M (+) en centro del tramo 0.60 M tramo 0.40 M tramo M (-) en apoyos interiores 0.75 M apoyo 0.25 M apoyo

75 DIMENSIONADO (calculo de armadura) A = M / z x ek ek = 2400kg/cm²

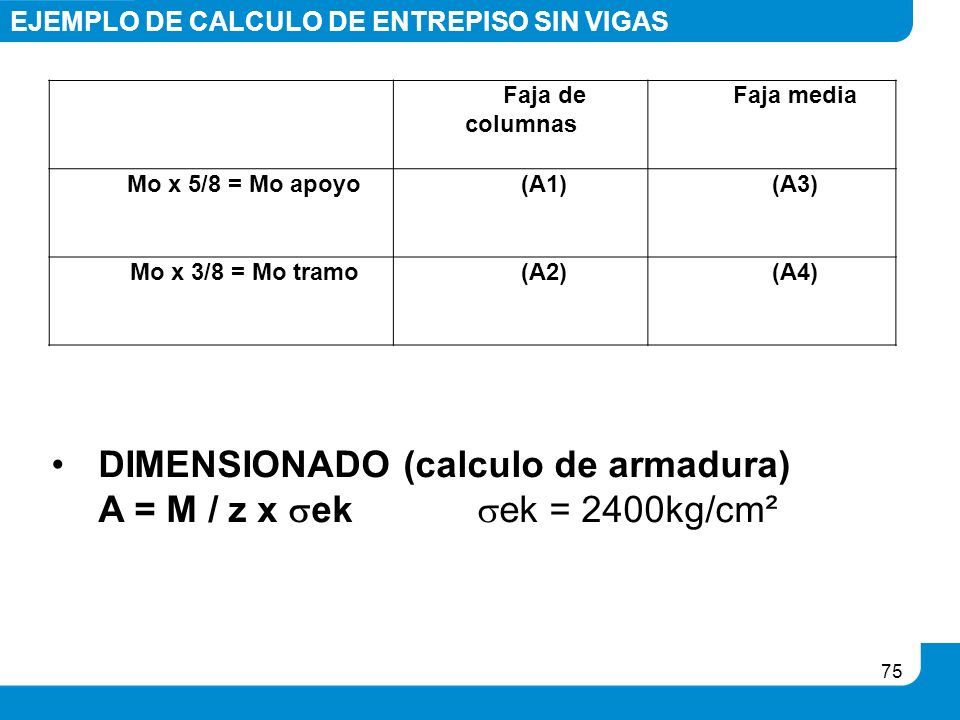

EJEMPLO DE CALCULO DE ENTREPISO SIN VIGAS Faja de columnas Faja media Mo x 5/8 = Mo apoyo (A1) (A3) Mo x 3/8 = Mo tramo (A2) (A4) DIMENSIONADO (calculo de armadura) A = M / z x ek ek = 2400kg/cm²

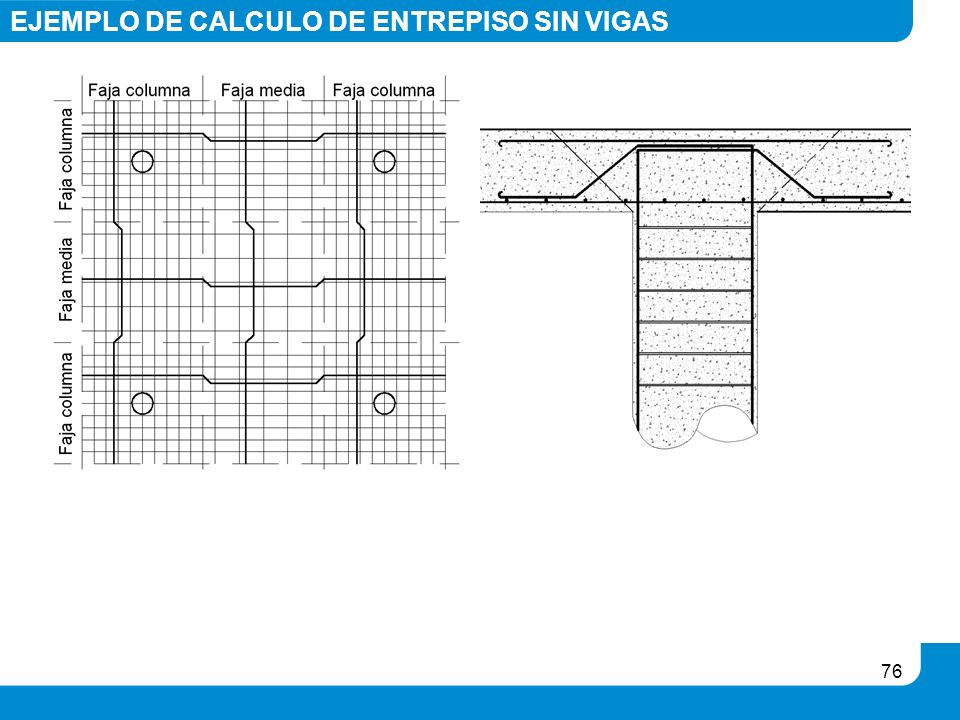

76 EJEMPLO DE CALCULO DE ENTREPISO SIN VIGAS

77 Taller de Estructuras N°1
77
