1 MULTIMETRO- POLÍMETRO O TESTER
FORMA DE MEDIR Por : JMRS

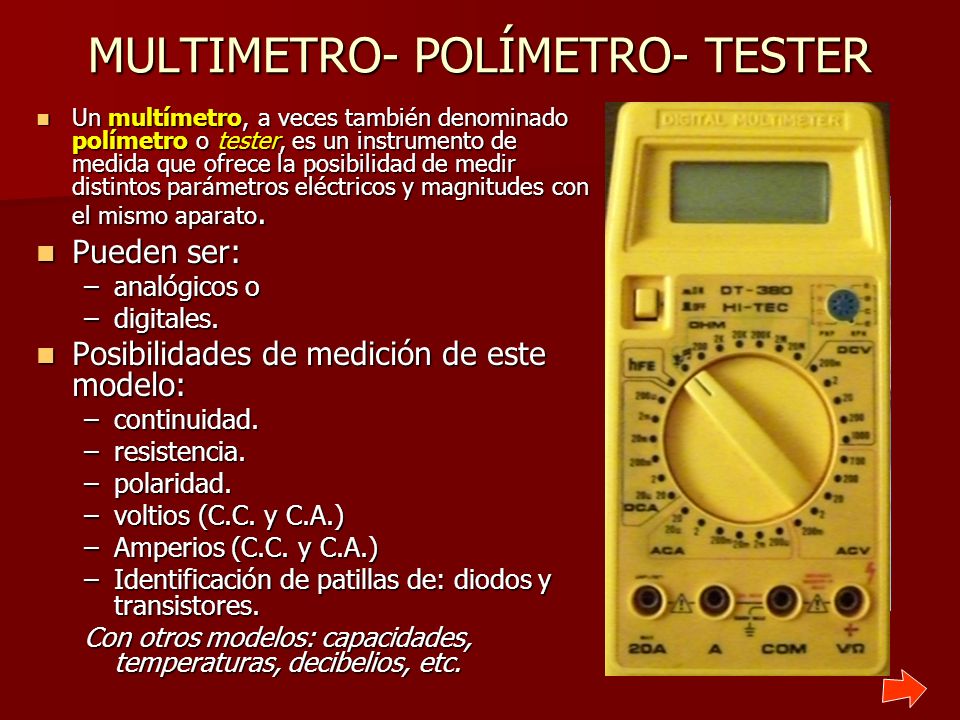

2 MULTIMETRO- POLÍMETRO- TESTER
Un multímetro, a veces también denominado polímetro o tester, es un instrumento de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes con el mismo aparato. Pueden ser: analógicos o digitales. Posibilidades de medición de este modelo: continuidad. resistencia. polaridad. voltios (C.C. y C.A.) Amperios (C.C. y C.A.) Identificación de patillas de: diodos y transistores. Con otros modelos: capacidades, temperaturas, decibelios, etc.

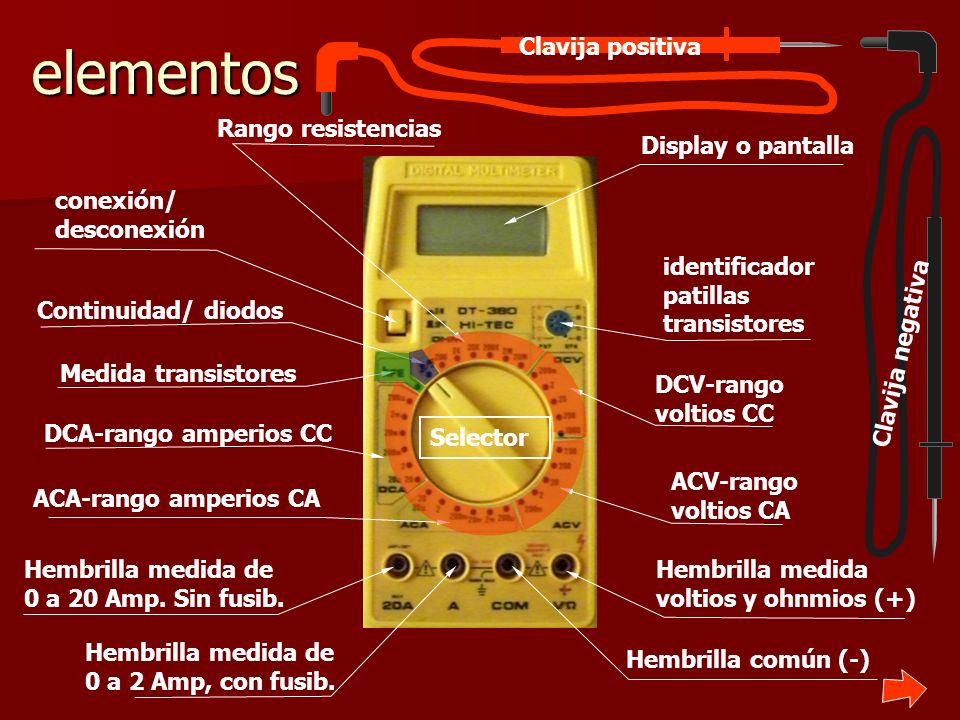

3 elementos Clavija positiva Rango resistencias Display o pantalla
conexión/ desconexión identificador patillas transistores Continuidad/ diodos Clavija negativa Medida transistores DCV-rango voltios CC DCA-rango amperios CC Selector ACV-rango voltios CA ACA-rango amperios CA Hembrilla medida de 0 a 20 Amp. Sin fusib. Hembrilla medida voltios y ohnmios (+) Hembrilla medida de 0 a 2 Amp, con fusib. Hembrilla común (-)

4 Cuestiones de interés FUSIBLE Además de los elementos indicados en la diapositiva anterior los polímetros disponen de una batería de 9 v. y de un fusible de 2 amperios que protege el circuito. Este modelo dispone de una tapa para cambiar la batería sin necesidad de aflojar el tornillo. Para acceder al fusible debemos desenroscar el tornillo y sacar la tapa. Cuando medimos resistencias el polímetro utiliza su batería para hacer pasar una corriente a través del circuito, calculando de esa forma la resistencia. En la medida de intensidades, toda la corriente circula a través del polímetro, por eso la intensidad esta limitada a 2 amperios, con la protección del fusible y a 20 amperios sin fusible. Intensidades superiores pueden destruir el aparato. Para la medida de voltajes el circuito interior tiene una gran resistencia, por lo tanto la corriente que circula por el interior del polímetro es casi nula. tornillo Tapa batería

5 Medida de continuidad Para la medida de la continuidad de un circuito, debemos seguir el procedimiento siguiente: Asegurarnos de que no tiene corriente el circuito. En el caso de haber condensadores, debemos descargarlos. Se conecta el multimetro y se pone el selector en el rango de diodo/sonido. la clavija roja en la hembrilla V/Ω. la clavija negra en la hembrilla COM. El valor medido en el display nos dará la caída de tensión e indirectamente la resistencia. ( en este caso 25) NOTA: Sonara un zumbido cuando exista continuidad en el circuito 1 025

6 Medida de resistencias
Para la medida de la resistencia debemos seguir el procedimiento siguiente: Asegurarnos de que no tiene corriente el circuito. En el caso de haber condensadores, debemos descargarlos. Cortocircuitando las patillas. Se conecta el multimetro y se pone el selector en el rango de resistencias superior al que suponemos que tiene la que vamos a medir (2M= 2M). La clavija roja en la hembrilla. V /. La clavija negra en la hembrilla COM. El valor mostrado en el display estará de acuerdo con la escala escogida( 2M; ) 1. 1.325 1,3 MW

7 Medida de voltaje CC V Para la medida del voltaje debemos seguir el procedimiento siguiente: Conectar el multimetro y poner el selector en el rango de voltios superior al máximo que estimemos para el elemento a medir (al ser una pila de 1,5 se pone en 2). Diferenciando el rango de CC (DCV) y el de CA (ACV). la clavija roja en la hembrilla V/.(+). la clavija negra en la hembrilla COM. (—). El valor medido en el display esta de acuerdo con la escala escogida (escala = 2 V. ; valor= 1,513 V). NOTA: La medida se toma en paralelo con el circuito. 1.513 .000 Pila de 1,5 voltios

8 Comprobación de tensión en un portalámparas interruptor
El circuito de CC se encuentra conectado a una batería de 12v. Se quito la protección para poder tomar la tensión en los terminales de contacto. Se selecciono una tensión mayor de 12 V.( 20V). Hembrilla roja en V/. Hembrilla negra en COM. Punta roja en polo (+) Punta negra en polo (—) Al conectar el circuito nos dio el valor de la tensión. La medida obtenida tiene un valor de = 12,2 V. Comprobación de tensión en un portalámparas interruptor

9 Identificación de la polaridad
Para conocer la polaridad de unos terminales debemos seguir el procedimiento siguiente: Conectar el multimetro y poner el selector en el rango de voltios superior al máximo que estimemos para el elemento a medir (al ser una pila de 1,5 se pone en 2). Diferenciando el rango de CC (DCV) y el de CA (ACV) la clavija roja en la hembrilla V/.(+). la clavija negra en la hembrilla COM. (—). El valor medido en el display esta de acuerdo con la escala escogida (escala = 2 V. ; valor= 1,513 V). Si el valor dado no esta precedido por el signo (—), el polo de la punta roja sera el (+) y el de la negra el (—). Si esta precedido es al contrario: rojo (+ x -= —) y negro (- x -= +) NOTA: La medida se toma en paralelo con el circuito. V -1.513 1.513 .000 Pila de 1,5 voltios

10 V ~ Medida de voltaje CA Para la medida del voltaje debemos seguir el procedimiento siguiente: Conectar el multimetro y poner el selector en el rango de voltios superior al máximo que estimemos para el elemento a medir (al ser una toma de corriente de 230V. Lo pondremos en 700). Diferenciando el rango de CC (DCV) y el de CA (ACV) la clavija roja en la hembrilla V/Ω.(+) la clavija negra en la hembrilla COM. (—) El valor medido en el display esta de acuerdo con la escala escogida (escala 700 v. ; valor= 231 V. ) NOTA: La medida se toma en paralelo con el circuito. 231 000 Toma corriente alterna 230 v.

11 MEDIDA DE LA TENSIÓN EN UNA TOMA DE CORRIENTE DE UNA VIVIENDA
Selector en 700, ACV ( corriente alterna). Clavija roja en V/. Clavija negra en COM. Punta de la clavija roja en uno de los contactos de la toma de corriente. Punta de la clavija negra en el otro de los contactos de la toma de corriente. Medida obtenida = 232V

12 Medida de intensidad CC (corriente menor de 2Amp.)
Para la medida de la intensidad debemos diferenciar los rangos, de 0 a 2 A. del de 2 a 20 A, no se pueden realizar medidas superiores a 20 A: Se conecta el multimetro y se pone el selector en el rango de amperios superior al máximo que estimemos para el elemento a medir. Diferenciando el rango de CC (DCA) y el de CA (ACA) la clavija roja en la hembrilla A(+) la negra en la hembrilla COM( ̶ ). El valor medido en el display esta de acuerdo con la escala escogida (23,1 mA200 mA) NOTAS: Es necesario interrumpir el circuito. La medida se toma en serie con el circuito. El circuito debe de tener elementos de trabajo. No se puede medir directamente en tomas de corriente. A -00.0 23.1

13 Medida de intensidad CC (corriente mayor de 2 A. y menor de 20A.)
Para la medida de la intensidad debemos diferenciar los rangos, de 0 a 2 A. del de 2 a 20 A, no se pueden realizar medidas superiores a 20 A: Se conecta el multimetro y se pone el selector en el rango de 20 amperios (20 20). Diferenciando el rango de CC (DCA) y el de CA (ACA) La clavija roja en la hembrilla 20A(+) La negra en la hembrilla COM( ̶ ). El valor medido en el display esta de acuerdo con la escala escogida (13,1 A20 A) NOTA: Es necesario interrumpir el circuito. La medida se toma en serie con el circuito. El circuito debe de tener elementos de trabajo. No se puede medir directamente en tomas de corriente. 00.0 13.1

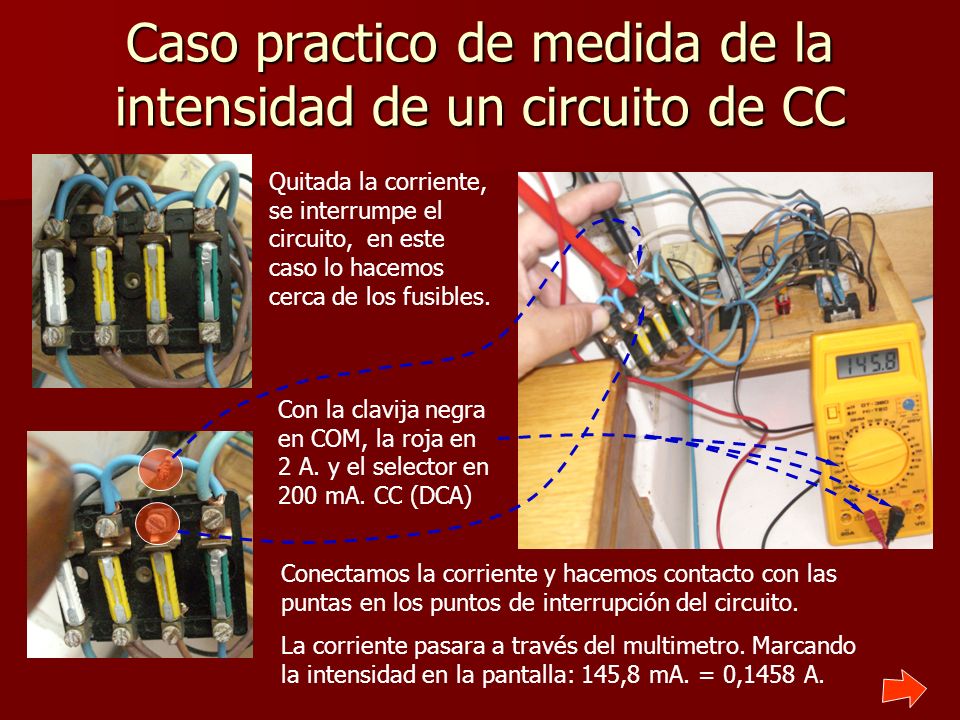

14 Caso practico de medida de la intensidad de un circuito de CC
Quitada la corriente, se interrumpe el circuito, en este caso lo hacemos cerca de los fusibles. Con la clavija negra en COM, la roja en 2 A. y el selector en 200 mA. CC (DCA) Conectamos la corriente y hacemos contacto con las puntas en los puntos de interrupción del circuito. La corriente pasara a través del multimetro. Marcando la intensidad en la pantalla: 145,8 mA. = 0,1458 A.

15 Medida de intensidad CA (corriente menor de 2Amp.)
Para la medida de la intensidad debemos diferenciar los rangos, de 0 a 2 A. del de 2 a 20 A, no se pueden realizar medidas superiores a 20 A: Se conecta el multimetro y se pone el selector en el rango de amperios superior al máximo que estimemos para el elemento a medir. Diferenciando el rango de CC (DCA) y el de CA (ACA). La clavija roja en la hembrilla A. La negra en la hembrilla COM. (-) El valor medido en el display esta de acuerdo con la escala escogida (123,1 mA 200mA) NOTA: - La medida se toma en serie con el circuito. Es necesario interrumpir el circuito. No se puede medir directamente en tomas de corriente. 123.1 -00.0

16 Medida de intensidad CA (corriente mayor de 2 A. y menor de 20A.)
Para la medida de la intensidad debemos diferenciar los rangos, de 0 a 2 A. del de 2 a 20 A, no se pueden realizar medidas superiores a 20 A: Se conecta el multimetro y se pone el selector en el rango de 20 amperios (20µ 20). Diferenciando el rango de CC (DCA) y el de CA (ACA) la clavija roja en la hembrilla 20A. la negra en la hembrilla COM (-) El valor medido en el display esta de acuerdo con la escala escogida (13,1 A 20A) NOTA: - La medida se toma en serie con el circuito. Es necesario interrumpir el circuito. No se puede medir directamente en tomas de corriente. 00.0 13.1

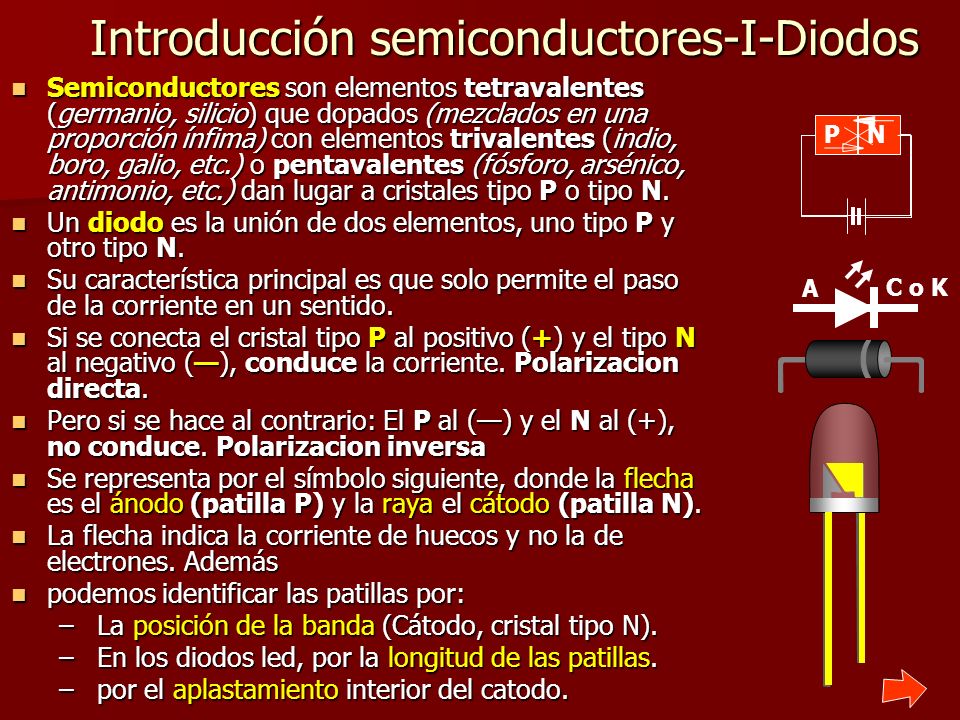

17 Introducción semiconductores-I-Diodos
Semiconductores son elementos tetravalentes (germanio, silicio) que dopados (mezclados en una proporción ínfima) con elementos trivalentes (indio, boro, galio, etc.) o pentavalentes (fósforo, arsénico, antimonio, etc.) dan lugar a cristales tipo P o tipo N. Un diodo es la unión de dos elementos, uno tipo P y otro tipo N. Su característica principal es que solo permite el paso de la corriente en un sentido. Si se conecta el cristal tipo P al positivo (+) y el tipo N al negativo (—), conduce la corriente. Polarizacion directa. Pero si se hace al contrario: El P al (—) y el N al (+), no conduce. Polarizacion inversa Se representa por el símbolo siguiente, donde la flecha es el ánodo (patilla P) y la raya el cátodo (patilla N). La flecha indica la corriente de huecos y no la de electrones. Además podemos identificar las patillas por: La posición de la banda (Cátodo, cristal tipo N). En los diodos led, por la longitud de las patillas. por el aplastamiento interior del catodo. P N A C o K

18 Identificación de las patillas de un diodo
Para la identificación de las patillas de un diodo (ánodo -P-; cátodo -N-). Además de la identificación física: banda, longitud patillas o aplastamiento. Podemos hacerlo con la ayuda de un multimetro, para ello, debemos seguir el procedimiento siguiente: El diodo debe estar desconectado de cualquier circuito, para no falsear la medida. Se conecta el multimetro y se pone el selector en el rango de diodo/sonido. la clavija roja en la hembrilla V/Ω. la clavija negra en la hembrilla COM. El valor mostrado en el display -1- nos indicara que no hay circulación de corriente: RojoCatodo, NegroAnodo o hay paso de electrones: RojoAnodo. NOTA: Dependiendo de la resistencia del diodo, sonara un zumbido, o no, cuando exista continuidad en el circuito. 1 698

19 Introducción semiconductores-II-Transistor
Un transistor se puede definir como la unión de dos diodos. Si los unimos por la parte N, tendremos un transistor PNP. Pero si los unimos por la parte P, tendremos un NPN. El encapsulado de un transistor tiene tres patillas. Que se denominan respectivamente: Base, es la parte de unión y puede ser tipo P en un NPN o tipo N en un PNP. Emisor. Emite o inyecta las cargas. Colector. Colecta las cargas. El símbolo del transistor es: Para un tipo NPN. Flujo princ. Electrones. Para un tipo PNP. Flujo princ. huecos La flecha nos indica la corriente de huecos. La corriente aplicada en la base controla el flujo principal emisor colector. Solamente la base puede conducir con el emisor y el colector, y para ello se conectara la base P a un polo +, o la base N a uno —. P N P N P N P N N P colector emisor base base emisor colector base emisor colector

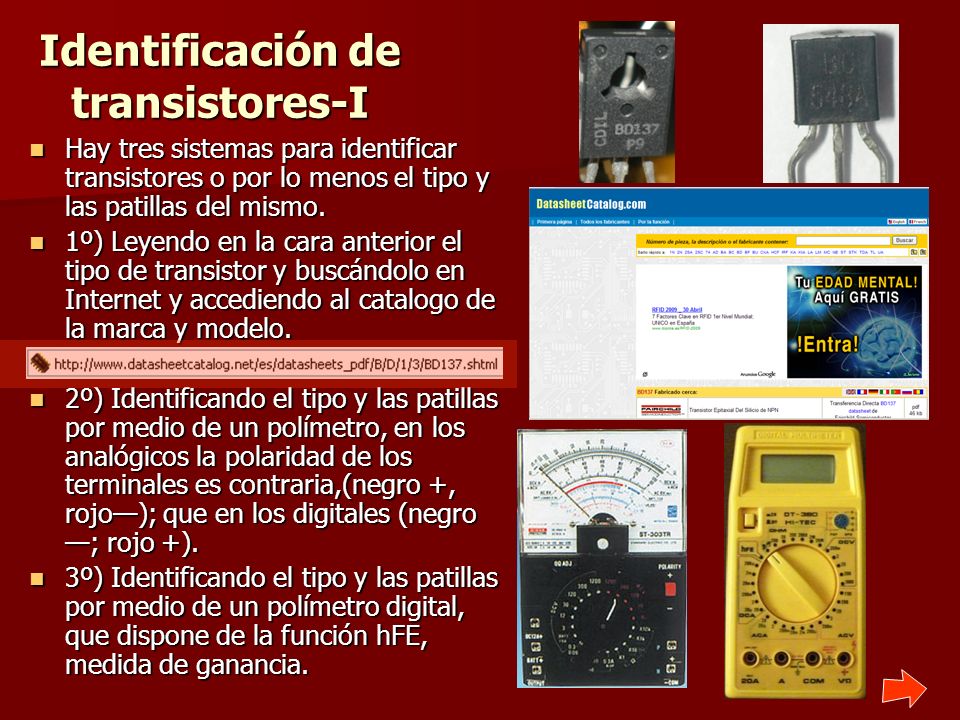

20 Identificación de transistores-I
Hay tres sistemas para identificar transistores o por lo menos el tipo y las patillas del mismo. 1º) Leyendo en la cara anterior el tipo de transistor y buscándolo en Internet y accediendo al catalogo de la marca y modelo. 2º) Identificando el tipo y las patillas por medio de un polímetro, en los analógicos la polaridad de los terminales es contraria,(negro +, rojo—); que en los digitales (negro —; rojo +). 3º) Identificando el tipo y las patillas por medio de un polímetro digital, que dispone de la función hFE, medida de ganancia.

21 Identificación de las patillas de un transistor-II
1 748 Para identificar las patillas de un transistor, con este modelo de multimetro, podemos hacerlo de dos formas: -Método tradicional; es el utilizado en transistores cuyo encapsulado no permite usar los contactos hFE, y debemos seguir el procedimiento siguiente: El transistor debe estar desconectado de cualquier circuito, para no falsear la medida. Se conecta el multimetro y se pone el selector en el rango de diodo/sonido. la clavija roja en la hembrilla V/Ω. la clavija negra en la hembrilla COM. El valor mostrado en el display -1- nos indicara que no hay circulación de corriente entre las patillas. Cualquier otro valor nos indicara circulación entre ellas.

22 Identificación de las patillas de un transistor-III
BD135 ECB PROCEDIMIENTO: Identificamos las patillas del transistor con “1”,”2” y “3”. Dibujamos una tabla. Hacemos contacto de la clavija roja con la patilla “3” y de la negra con la “2”, apuntamos el resultado. A continuación la roja en la “3” y la negra en la “1”. Ponemos el valor. Seguimos así hasta cubrir todas las posibilidades. La patilla común será la base. Si es N, neg.(—) sera un PNP. Si es R, pos (+) será un NPN. El valor mas bajo será el colector. El valor mas alto será el emisor. Trans. NPN 1 2 3 1 1 576 573 La base es la “3” Colector la “2” Emisor la “1” 3 1 2 Res. R N 573 R N 576 N R X N R X N R X R N X

23 Identificación de las patillas de un transistor-IV
160 000 En los multimetros que disponen de la función hFE. Nota: Solo se puede utilizar en los transistores cuyo formato permite la introducción de sus tres patillas en el terminal de medida. Se pone el selector en hFE. Se introducen las tres patillas en los orificios de medida. Cambiando de posición después de cada medida, hay 8 posibles. Consideraremos que la posición es la correcta cuando el valor indicado se encuentre entre 1 y 250. Miraremos, en la parte inferior el tipo (PNP / NPN), Y en las adyacentes la identificación de las patillas : (base B, emisor E y colector C) BD135 ECB NPN

24

25 FIN de la presentación de uso del polímetro. Por: JMRS Dto
FIN de la presentación de uso del polímetro. Por: JMRS Dto. de Tecnología IES Cristo del Socorro Luanco- ASTURIAS
