Resultados de la validación geográfica 7ª Reunión del GSIAR Madrid, 30 de noviembre de 2010.

Presentación del tema: "Resultados de la validación geográfica 7ª Reunión del GSIAR Madrid, 30 de noviembre de 2010."— Transcripción de la presentación:

1 Resultados de la validación geográfica 7ª Reunión del GSIAR Madrid, 30 de noviembre de 2010

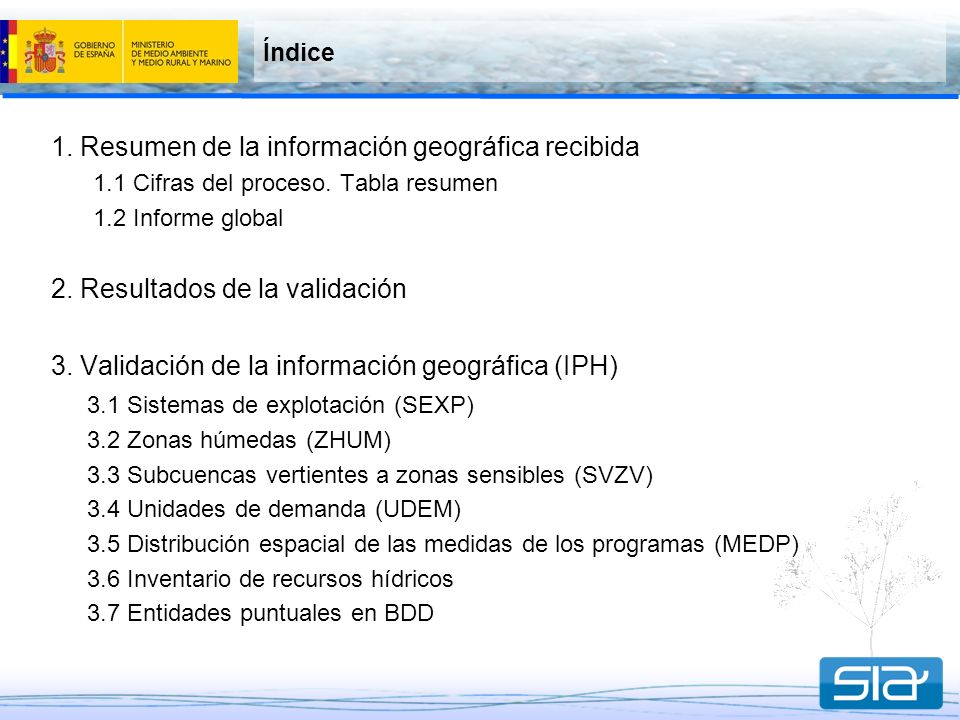

2 Índice 1. Resumen de la información geográfica recibida 1.1 Cifras del proceso. Tabla resumen 1.2 Informe global 2. Resultados de la validación 3. Validación de la información geográfica (IPH) 3.1 Sistemas de explotación (SEXP) 3.2 Zonas húmedas (ZHUM) 3.3 Subcuencas vertientes a zonas sensibles (SVZV) 3.4 Unidades de demanda (UDEM) 3.5 Distribución espacial de las medidas de los programas (MEDP) 3.6 Inventario de recursos hídricos 3.7 Entidades puntuales en BDD

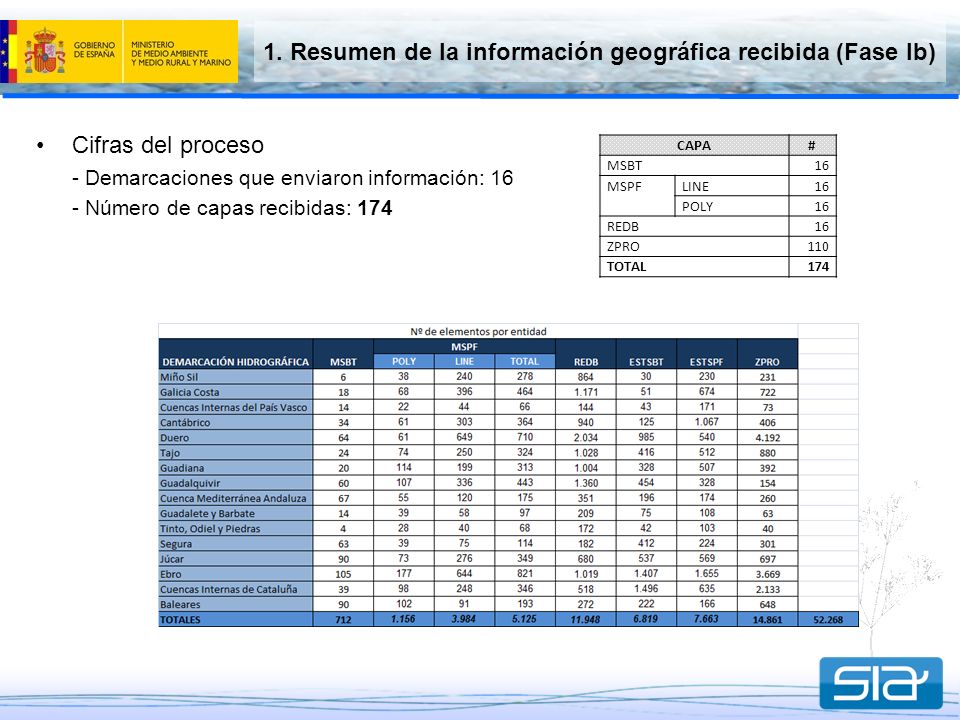

3 1. Resumen de la información geográfica recibida (Fase Ib) Cifras del proceso - Demarcaciones que enviaron información: 16 - Número de capas recibidas: 174 CAPA# MSBT16 MSPFLINE16 POLY16 REDB16 ZPRO110 TOTAL174

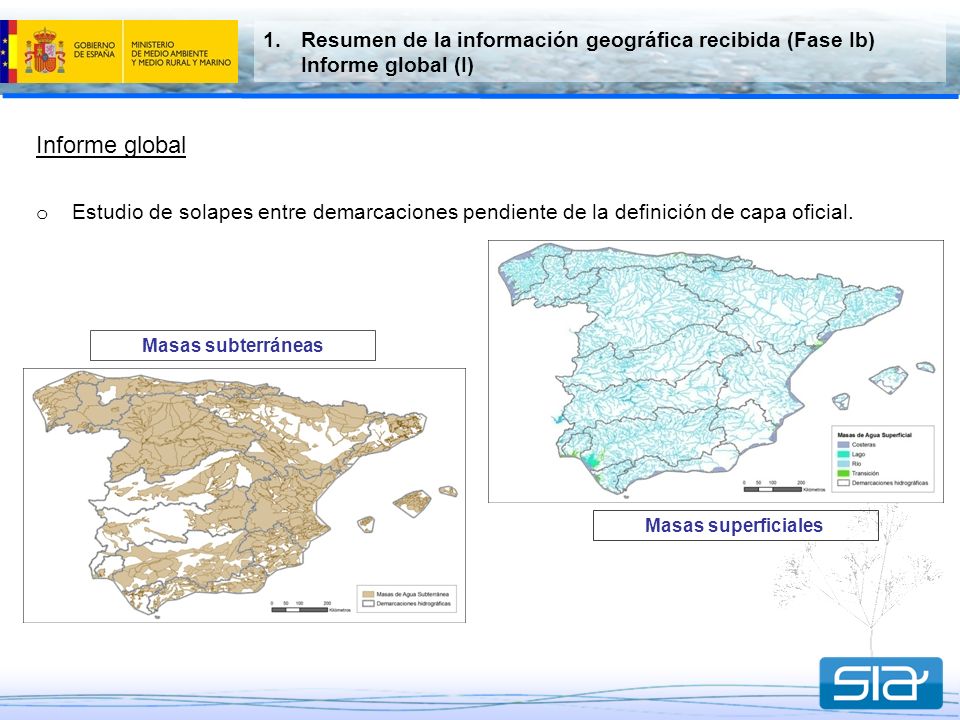

4 1.Resumen de la información geográfica recibida (Fase Ib) Informe global (I) Informe global o Estudio de solapes entre demarcaciones pendiente de la definición de capa oficial. Masas subterráneas Masas superficiales

5 1. Resumen de la información geográfica recibida (Fase Ib) Informe global (II) Informe global Gran volumen de elementos representados DDHHNº de SEG_CD CONTINUA YVRTL ES010864708846291 ES0141171825107186530 ES01514411040300 ES0169408622623290 ES0202.0341.79713210401 ES0301.0288481086507 ES0401.0047541141011124 ES0501.3601.052147121328 ES060351318171150 ES0632091691411150 ES064172135136180 ES070182150221000 ES080680600541628 ES0911.0198658943319 ES10051848220970 ES110272192052244 TOTALES11.9489.86795182023872 Red básica

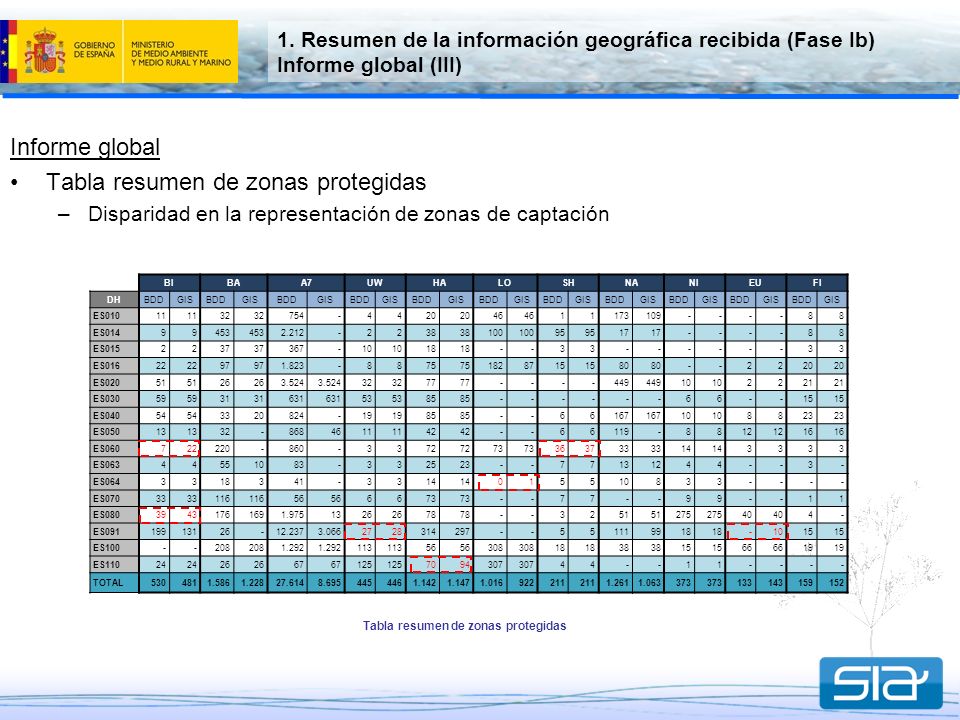

6 1. Resumen de la información geográfica recibida (Fase Ib) Informe global (III) Informe global Tabla resumen de zonas protegidas –Disparidad en la representación de zonas de captación BIBAA7UWHALOSHNANIEUFI DHBDDGISBDDGISBDDGISBDDGISBDDGISBDDGISBDDGISBDDGISBDDGISBDDGISBDDGIS ES01011 32 754-4420 46 11173109----88 ES01499453 2.212-2238 100 95 17 ----88 ES0152237 367-10 18 --33------33 ES01622 97 1.823-8875 1828715 80 --2220 ES02051 26 3.524 32 77 ----449 10 2221 ES03059 31 631 53 85 ------66--15 ES04054 3320824-19 85 --66167 10 8823 ES05013 32-8684611 42 --66119-8812 16 ES060722220-860-3372 73 363733 14 3333 ES06344551083-332523--77131244--3- ES0643318341-3314 015510833---- ES07033 116 56 6673 --77--99--11 ES08039431761691.9751326 78 --3251 275 40 4- ES09119913126-12.2373.0662728314297--551119918 -1015 ES100--208 1.292 113 56 308 18 38 15 66 19 ES11024 26 67 125 7094307 44--11---- TOTAL5304811.5861.22827.6148.6954454461.1421.1471.016922211 1.2611.063373 133143159152 Tabla resumen de zonas protegidas

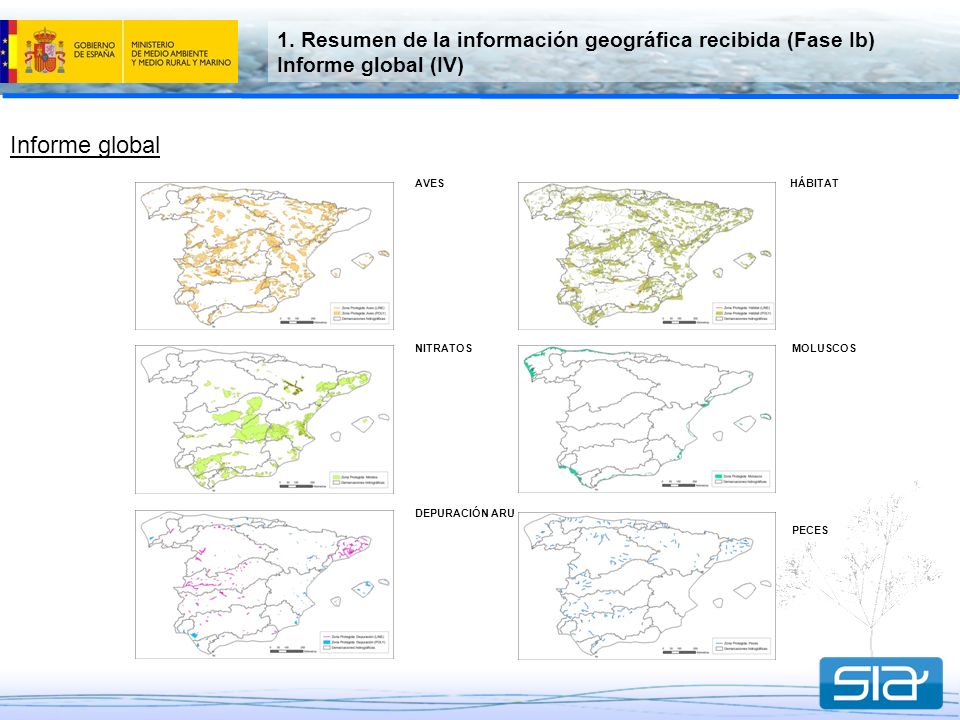

7 1. Resumen de la información geográfica recibida (Fase Ib) Informe global (IV) Informe global AVES NITRATOS DEPURACIÓN ARU HÁBITAT PECES MOLUSCOS

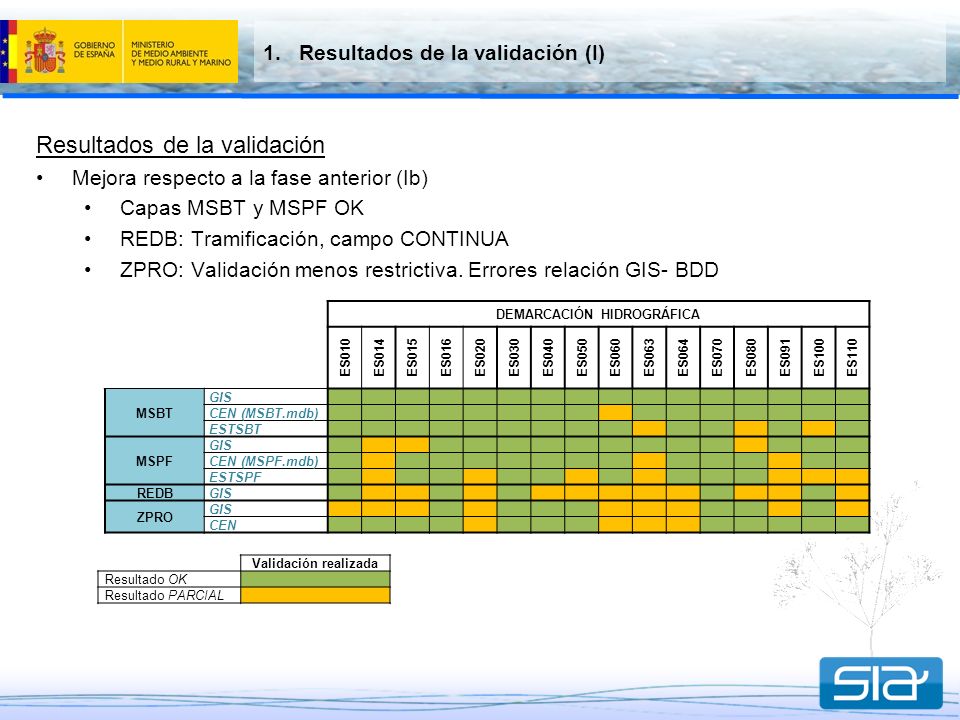

8 1.Resultados de la validación (I) DEMARCACIÓN HIDROGRÁFICA ES010ES014ES015ES016ES020ES030ES040ES050ES060ES063ES064ES070ES080ES091ES100ES110 MSBT GIS CEN (MSBT.mdb) ESTSBT MSPF GIS CEN (MSPF.mdb) ESTSPF REDBGIS ZPRO GIS CEN Validación realizada Resultado OK Resultado PARCIAL Resultados de la validación Mejora respecto a la fase anterior (Ib) Capas MSBT y MSPF OK REDB: Tramificación, campo CONTINUA ZPRO: Validación menos restrictiva. Errores relación GIS- BDD

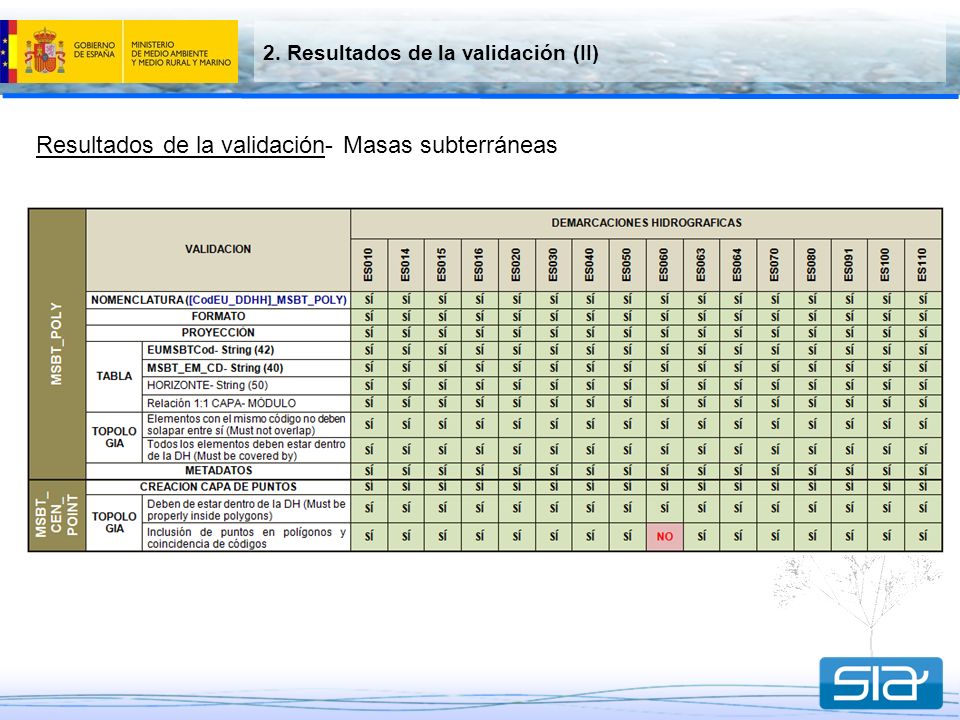

9 2. Resultados de la validación (II) Resultados de la validación- Masas subterráneas

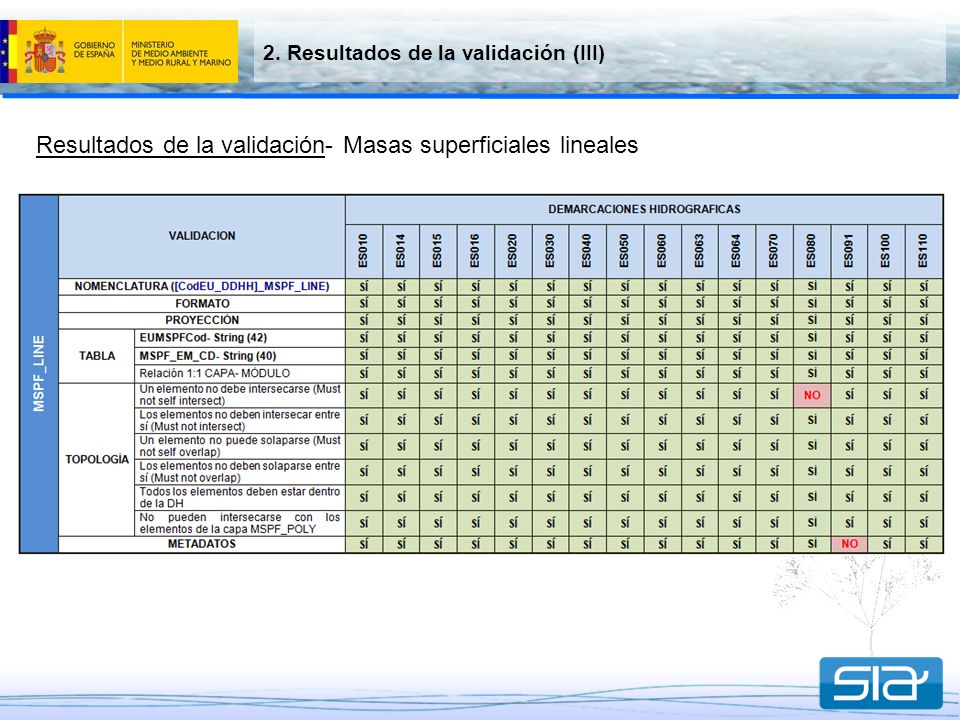

10 2. Resultados de la validación (III) Resultados de la validación- Masas superficiales lineales

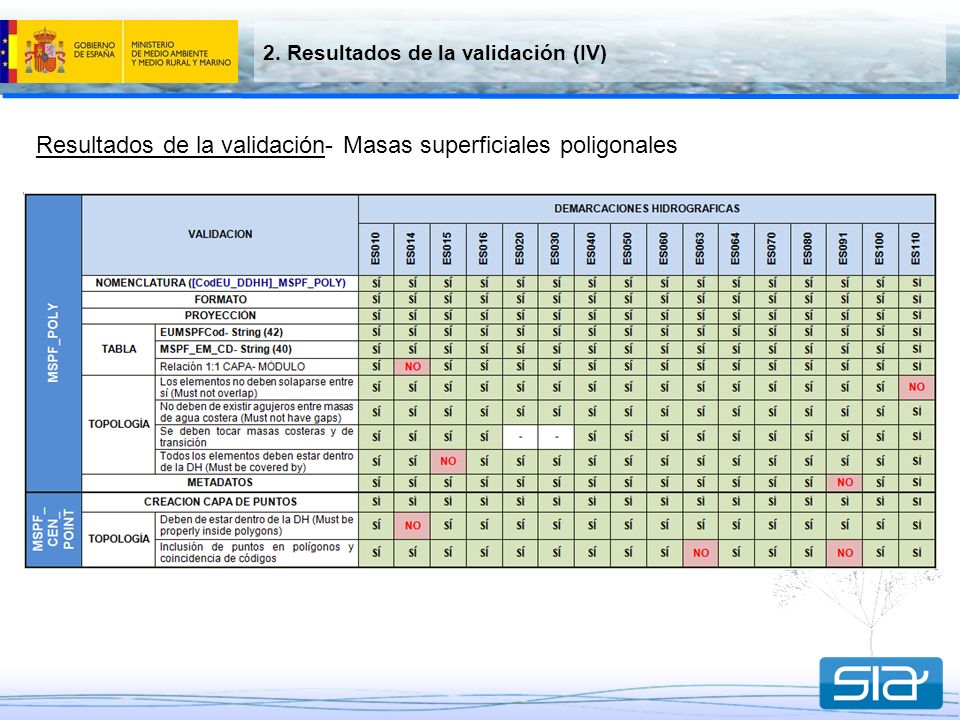

11 Resultados de la validación- Masas superficiales poligonales 2. Resultados de la validación (IV)

12 2. Resultados de la validación (V) Resultados de la validación- Red hidrográfica básica Propuesta : Generación de la capa REDB para aquellas demarcaciones con errores de tramificación y uso del campo CONTINUA, tomando como base la última versión remitida

13 2. Resultados de la validación (VI) Resultados de la validación- Zonas protegidas lineales Zonas vulnerables: Capa oficial actualizada. Envío a cada demarcación de la identificación de códigos respecto a las últimas zonas remitidas al Portal.

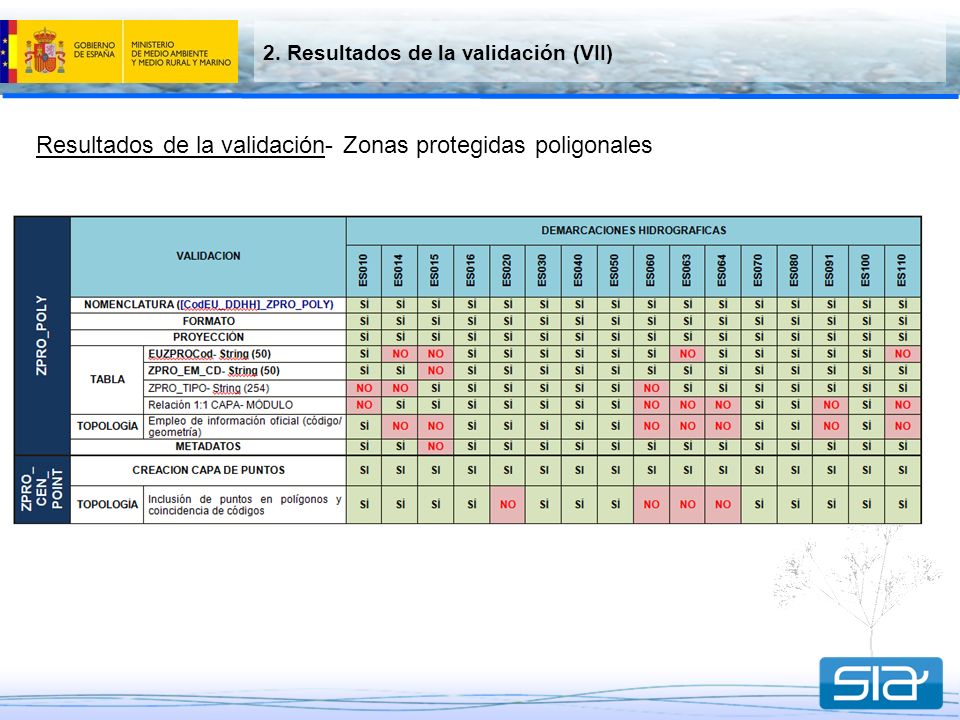

14 2. Resultados de la validación (VII) Resultados de la validación- Zonas protegidas poligonales

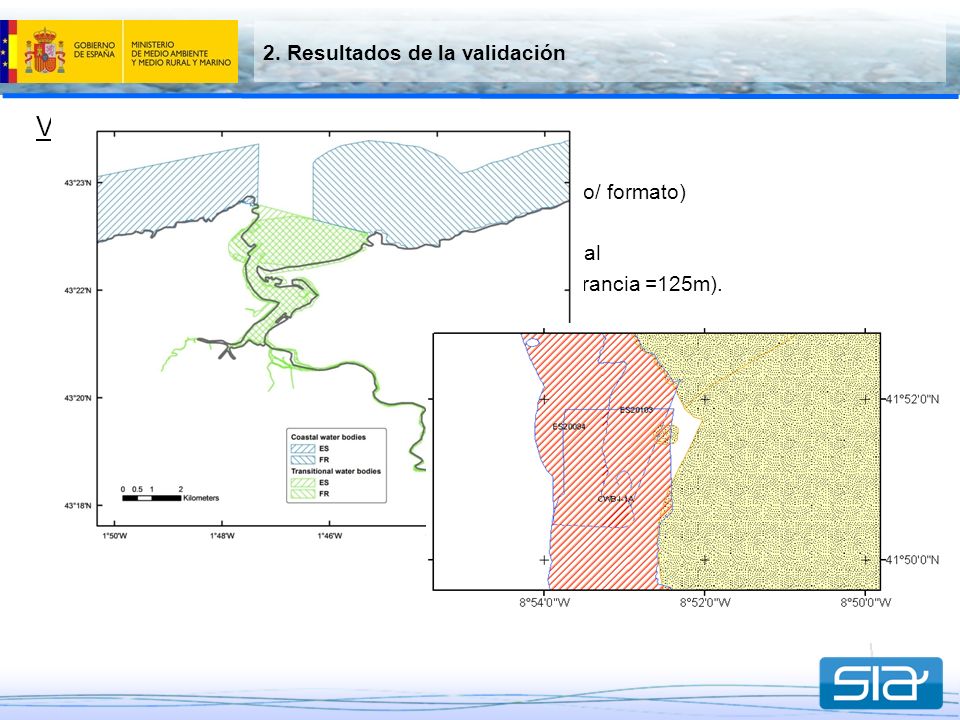

15 2. Resultados de la validación Validación europea –Primera valoración recibida (relación capa- módulo/ formato) –Validación espacial de la información nivel nacional Grado de detalle en validación espacial (tolerancia =125m). Grado de validación de los metadatos. Indicaciones respecto a justificaciones y dudas sobre la información reportada. –Validación espacial de la información nivel internacional Alineación con países vecinos  fijar capas nivel europeo (límites entre países) Diferencias a nivel de digitalización de entidades entre los distintos Estados Miembros

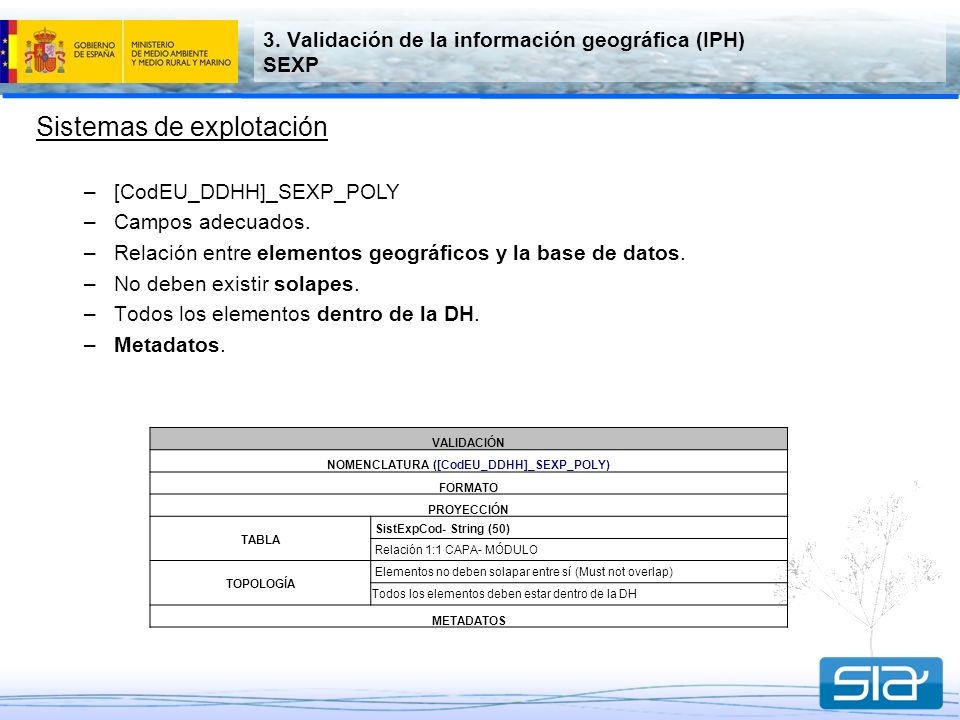

16 3. Validación de la información geográfica (IPH) SEXP Sistemas de explotación –[CodEU_DDHH]_SEXP_POLY –Campos adecuados. –Relación entre elementos geográficos y la base de datos. –No deben existir solapes. –Todos los elementos dentro de la DH. –Metadatos. VALIDACIÓN NOMENCLATURA ([CodEU_DDHH]_SEXP_POLY) FORMATO PROYECCIÓN TABLA SistExpCod- String (50) Relación 1:1 CAPA- MÓDULO TOPOLOGÍA Elementos no deben solapar entre sí (Must not overlap) Todos los elementos deben estar dentro de la DH METADATOS

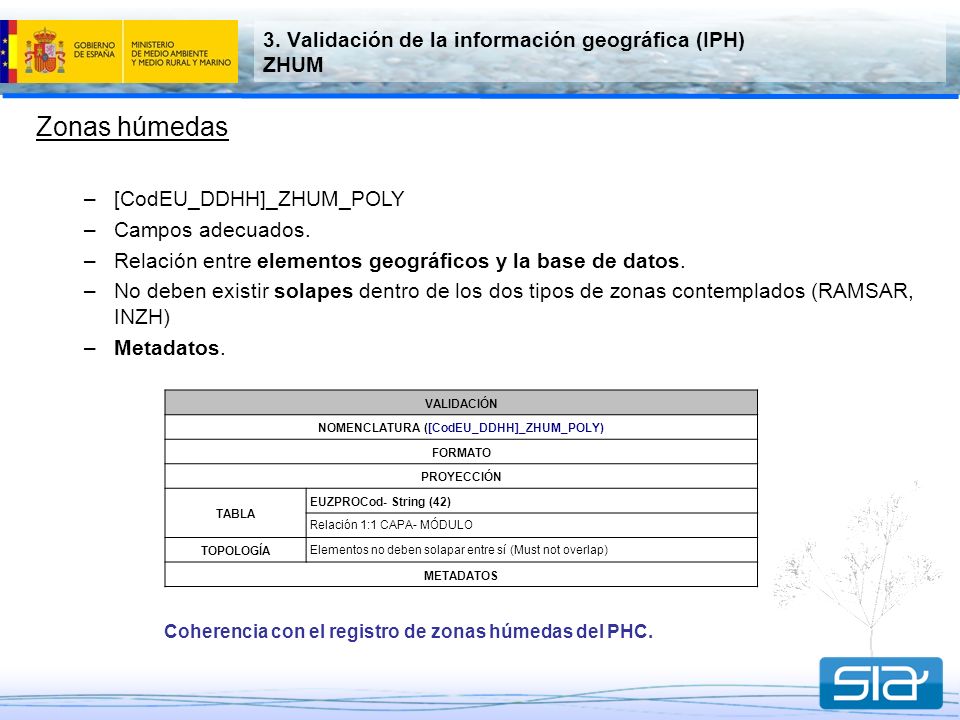

17 3. Validación de la información geográfica (IPH) ZHUM Zonas húmedas –[CodEU_DDHH]_ZHUM_POLY –Campos adecuados. –Relación entre elementos geográficos y la base de datos. –No deben existir solapes dentro de los dos tipos de zonas contemplados (RAMSAR, INZH) –Metadatos. VALIDACIÓN NOMENCLATURA ([CodEU_DDHH]_ZHUM_POLY) FORMATO PROYECCIÓN TABLA EUZPROCod- String (42) Relación 1:1 CAPA- MÓDULO TOPOLOGÍA Elementos no deben solapar entre sí (Must not overlap) METADATOS Coherencia con el registro de zonas húmedas del PHC.

18 3. Validación de la información geográfica (IPH) SVZS Subcuencas vertientes a zonas sensibles –[CodEU_DDHH]_SVZS_POLY –Campos adecuados. –Relación entre elementos geográficos y la base de datos. –No deben existir solapes. –Empleo de la información oficial (código/ geometría) –Metadatos. VALIDACIÓN NOMENCLATURA ([CodEU_DDHH]_ZVZS_POLY) FORMATO PROYECCIÓN TABLA SubZSenCod- String (42) Relación 1:1 CAPA- MÓDULO TOPOLOGÍA Elementos no deben solapar entre sí (Must not overlap) Relación topológica entre ZZSS-ZVZS Empleo de información oficial (código/ geometría) METADATOS Se subirá al CIRCA la última versión de zonas de captación de zonas sensibles remitida a Europa

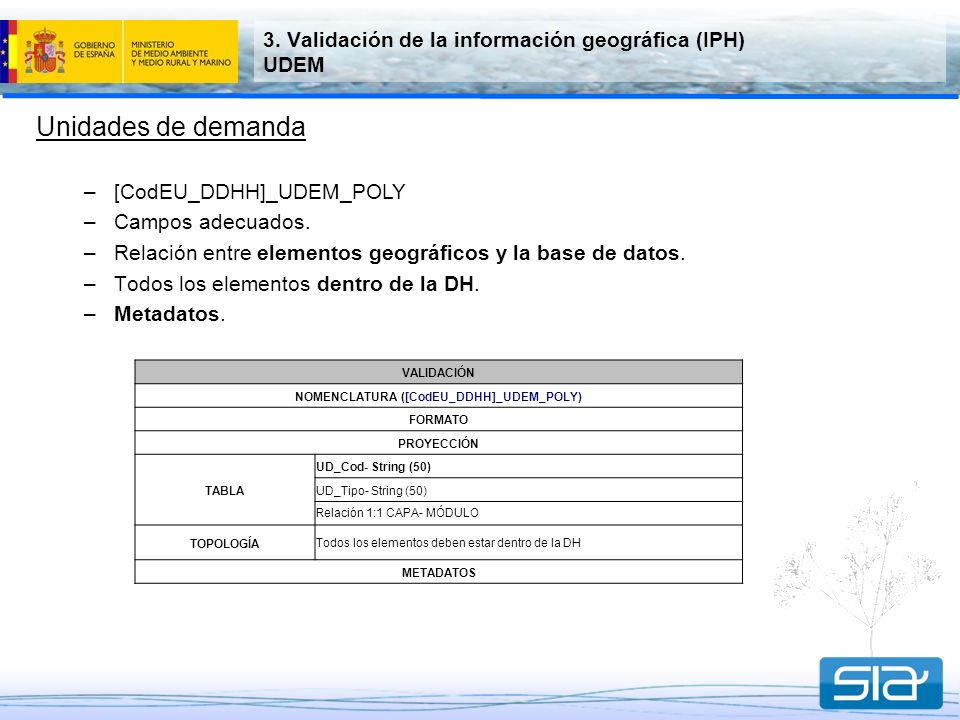

19 3. Validación de la información geográfica (IPH) UDEM Unidades de demanda –[CodEU_DDHH]_UDEM_POLY –Campos adecuados. –Relación entre elementos geográficos y la base de datos. –Todos los elementos dentro de la DH. –Metadatos. VALIDACIÓN NOMENCLATURA ([CodEU_DDHH]_UDEM_POLY) FORMATO PROYECCIÓN TABLA UD_Cod- String (50) UD_Tipo- String (50) Relación 1:1 CAPA- MÓDULO TOPOLOGÍATodos los elementos deben estar dentro de la DH METADATOS

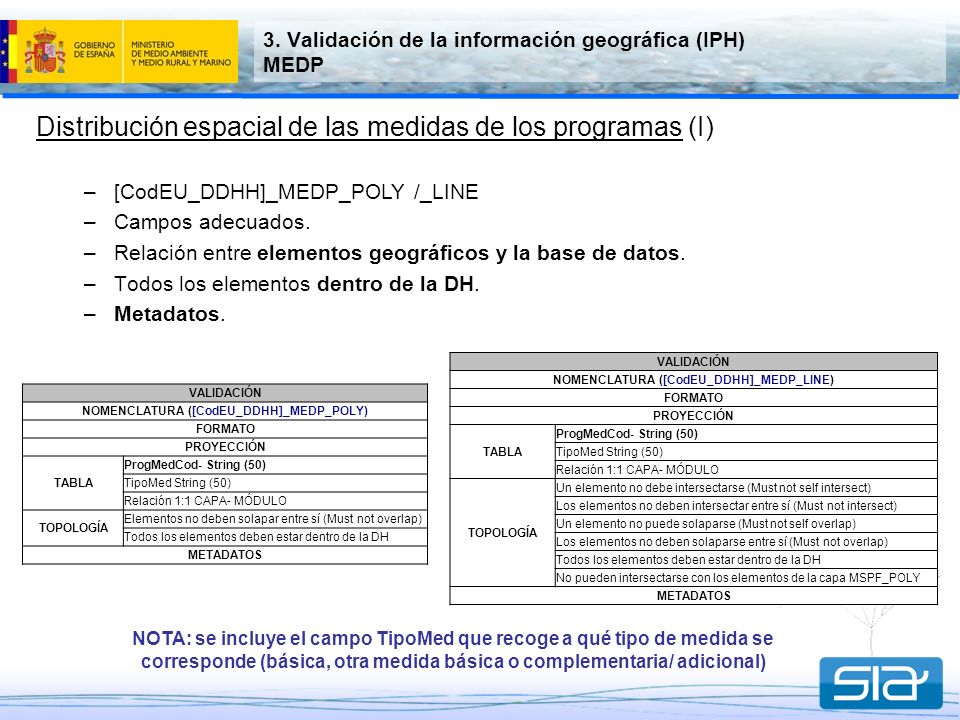

20 3. Validación de la información geográfica (IPH) MEDP Distribución espacial de las medidas de los programas (I) –[CodEU_DDHH]_MEDP_POLY /_LINE –Campos adecuados. –Relación entre elementos geográficos y la base de datos. –Todos los elementos dentro de la DH. –Metadatos. VALIDACIÓN NOMENCLATURA ([CodEU_DDHH]_MEDP_POLY) FORMATO PROYECCIÓN TABLA ProgMedCod- String (50) TipoMed String (50) Relación 1:1 CAPA- MÓDULO TOPOLOGÍA Elementos no deben solapar entre sí (Must not overlap) Todos los elementos deben estar dentro de la DH METADATOS VALIDACIÓN NOMENCLATURA ([CodEU_DDHH]_MEDP_LINE) FORMATO PROYECCIÓN TABLA ProgMedCod- String (50) TipoMed String (50) Relación 1:1 CAPA- MÓDULO TOPOLOGÍA Un elemento no debe intersectarse (Must not self intersect) Los elementos no deben intersectar entre sí (Must not intersect) Un elemento no puede solaparse (Must not self overlap) Los elementos no deben solaparse entre sí (Must not overlap) Todos los elementos deben estar dentro de la DH No pueden intersectarse con los elementos de la capa MSPF_POLY METADATOS NOTA: se incluye el campo TipoMed que recoge a qué tipo de medida se corresponde (básica, otra medida básica o complementaria/ adicional)

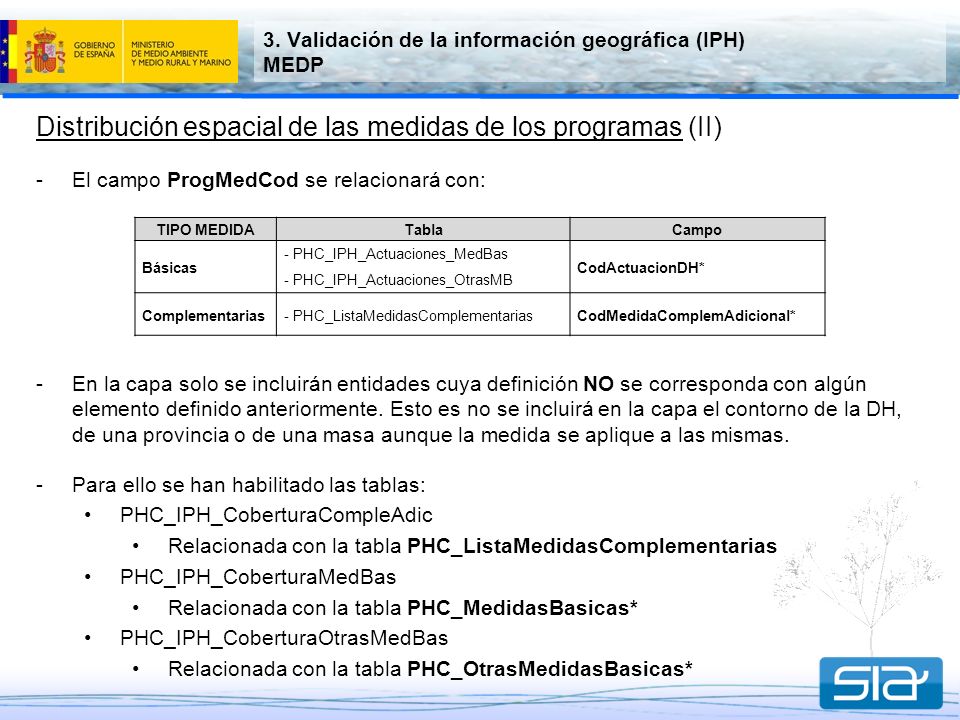

21 3. Validación de la información geográfica (IPH) MEDP Distribución espacial de las medidas de los programas (II) -El campo ProgMedCod se relacionará con: -En la capa solo se incluirán entidades cuya definición NO se corresponda con algún elemento definido anteriormente. Esto es no se incluirá en la capa el contorno de la DH, de una provincia o de una masa aunque la medida se aplique a las mismas. -Para ello se han habilitado las tablas: PHC_IPH_CoberturaCompleAdic Relacionada con la tabla PHC_ListaMedidasComplementarias PHC_IPH_CoberturaMedBas Relacionada con la tabla PHC_MedidasBasicas* PHC_IPH_CoberturaOtrasMedBas Relacionada con la tabla PHC_OtrasMedidasBasicas* TIPO MEDIDATablaCampo Básicas - PHC_IPH_Actuaciones_MedBas - PHC_IPH_Actuaciones_OtrasMB CodActuacionDH* Complementarias- PHC_ListaMedidasComplementariasCodMedidaComplemAdicional*

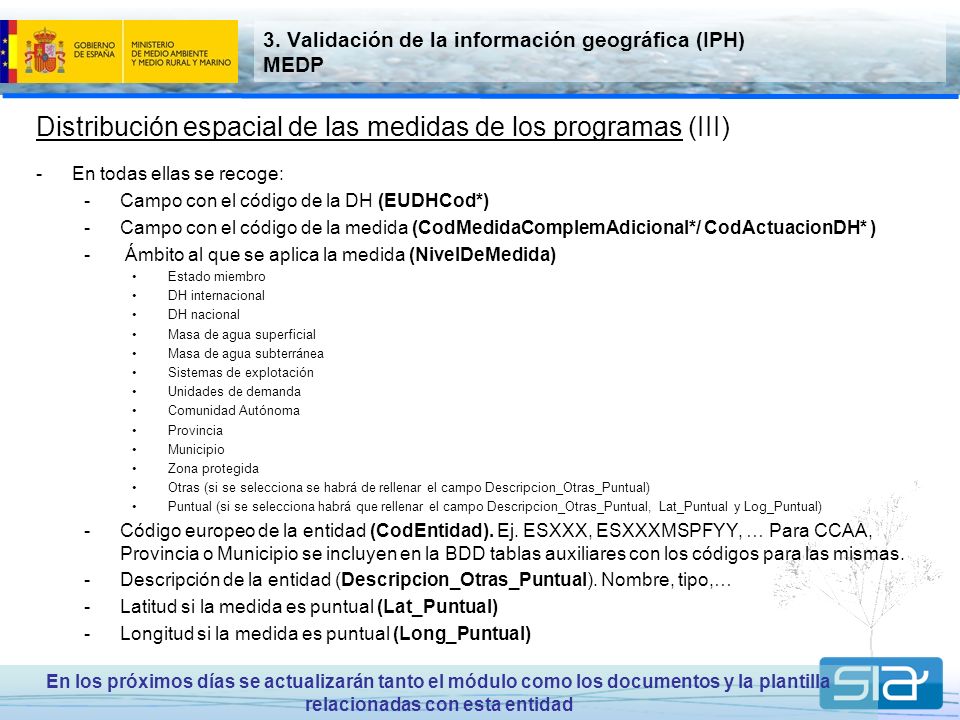

22 3. Validación de la información geográfica (IPH) MEDP Distribución espacial de las medidas de los programas (III) -En todas ellas se recoge: -Campo con el código de la DH (EUDHCod*) -Campo con el código de la medida (CodMedidaComplemAdicional*/ CodActuacionDH* ) - Ámbito al que se aplica la medida (NivelDeMedida) Estado miembro DH internacional DH nacional Masa de agua superficial Masa de agua subterránea Sistemas de explotación Unidades de demanda Comunidad Autónoma Provincia Municipio Zona protegida Otras (si se selecciona se habrá de rellenar el campo Descripcion_Otras_Puntual) Puntual (si se selecciona habrá que rellenar el campo Descripcion_Otras_Puntual, Lat_Puntual y Log_Puntual) -Código europeo de la entidad (CodEntidad). Ej. ESXXX, ESXXXMSPFYY, … Para CCAA, Provincia o Municipio se incluyen en la BDD tablas auxiliares con los códigos para las mismas. -Descripción de la entidad (Descripcion_Otras_Puntual). Nombre, tipo,… -Latitud si la medida es puntual (Lat_Puntual) -Longitud si la medida es puntual (Long_Puntual) En los próximos días se actualizarán tanto el módulo como los documentos y la plantilla relacionadas con esta entidad

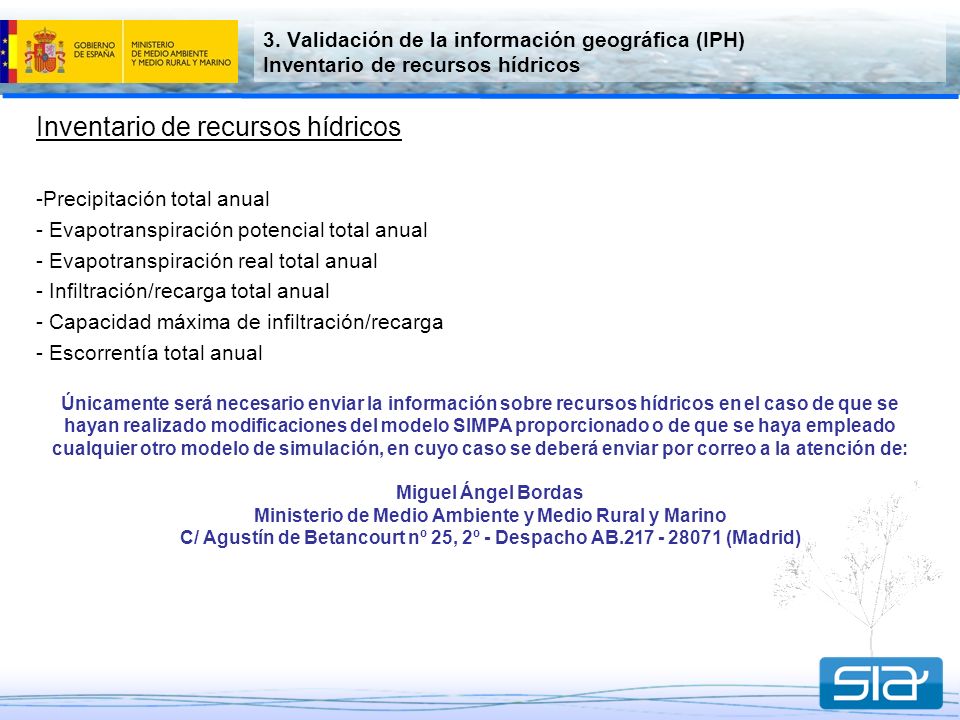

23 3. Validación de la información geográfica (IPH) Inventario de recursos hídricos -Precipitación total anual - Evapotranspiración potencial total anual - Evapotranspiración real total anual - Infiltración/recarga total anual - Capacidad máxima de infiltración/recarga - Escorrentía total anual Únicamente será necesario enviar la información sobre recursos hídricos en el caso de que se hayan realizado modificaciones del modelo SIMPA proporcionado o de que se haya empleado cualquier otro modelo de simulación, en cuyo caso se deberá enviar por correo a la atención de: Miguel Ángel Bordas Ministerio de Medio Ambiente y Medio Rural y Marino C/ Agustín de Betancourt nº 25, 2º - Despacho AB.217 - 28071 (Madrid)

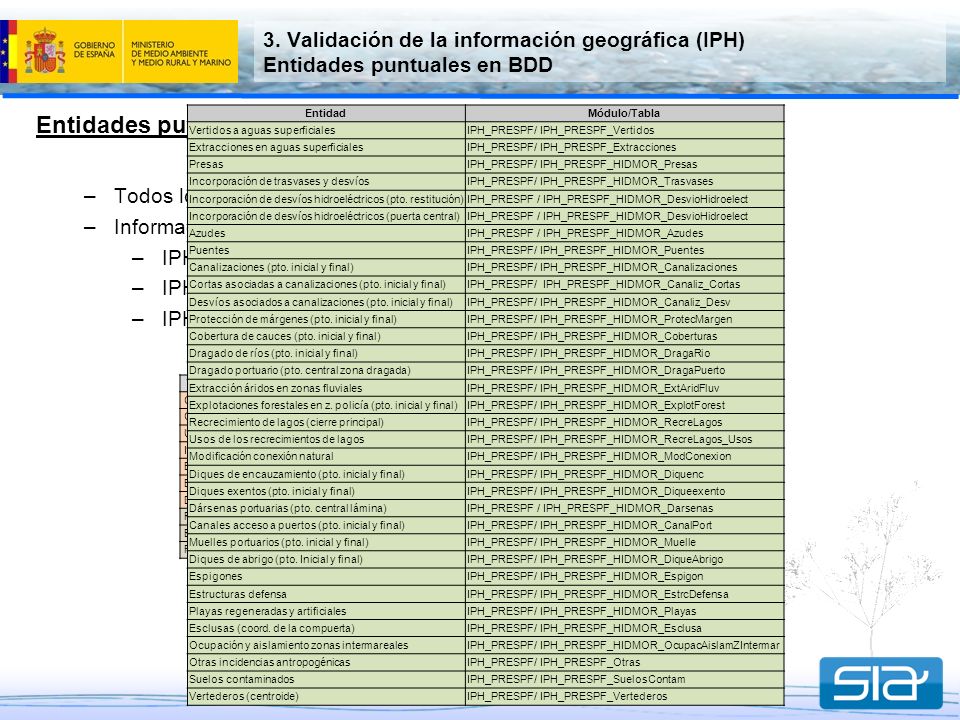

24 3. Validación de la información geográfica (IPH) Entidades puntuales en BDD –Todos los elementos dentro de la DH. –Información localizada en los módulos: –IPH_UD –IPH_PRESPF –IPH_PRESBT EntidadMódulo/Tabla Central hidroeléctricaIPH_UD/ IPH_UD_Central_hidro Central de energíaIPH_UD/ IPH_UD_Central_energia UDIIPH_UD/ IPH_UD_Caract_UDI Instalaciones de acuiculturaIPH_UD/ IPH_UD_Acuicultura EDARIPH_UD/ IPH_UD_EDAR* ETAPIPH_UD/ IPH_UD_ETAP DesaladoraIPD_UD/ IPH_UD_Desaladoras Fuentes puntuales en aguas subterráneasIPH_PRESBT/ IPH_PRESBT_PUNTUALES Extracciones en aguas subterráneasIPH_PRESBT/ IPH_PRESBT_EXTRACCIONES Recarga artificial de acuíferosIPH_PRESBT/ IPH_PRESBT_RECARGAARTIFICIAL EntidadMódulo/Tabla Vertidos a aguas superficialesIPH_PRESPF/ IPH_PRESPF_Vertidos Extracciones en aguas superficialesIPH_PRESPF/ IPH_PRESPF_Extracciones PresasIPH_PRESPF/ IPH_PRESPF_HIDMOR_Presas Incorporación de trasvases y desvíosIPH_PRESPF/ IPH_PRESPF_HIDMOR_Trasvases Incorporación de desvíos hidroeléctricos (pto. restitución)IPH_PRESPF / IPH_PRESPF_HIDMOR_DesvioHidroelect Incorporación de desvíos hidroeléctricos (puerta central)IPH_PRESPF / IPH_PRESPF_HIDMOR_DesvioHidroelect AzudesIPH_PRESPF / IPH_PRESPF_HIDMOR_Azudes PuentesIPH_PRESPF/ IPH_PRESPF_HIDMOR_Puentes Canalizaciones (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Canalizaciones Cortas asociadas a canalizaciones (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Canaliz_Cortas Desvíos asociados a canalizaciones (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Canaliz_Desv Protección de márgenes (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_ProtecMargen Cobertura de cauces (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Coberturas Dragado de ríos (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_DragaRio Dragado portuario (pto. central zona dragada)IPH_PRESPF/ IPH_PRESPF_HIDMOR_DragaPuerto Extracción áridos en zonas fluvialesIPH_PRESPF/ IPH_PRESPF_HIDMOR_ExtAridFluv Explotaciones forestales en z. policía (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_ExplotForest Recrecimiento de lagos (cierre principal)IPH_PRESPF/ IPH_PRESPF_HIDMOR_RecreLagos Usos de los recrecimientos de lagosIPH_PRESPF/ IPH_PRESPF_HIDMOR_RecreLagos_Usos Modificación conexión naturalIPH_PRESPF/ IPH_PRESPF_HIDMOR_ModConexion Diques de encauzamiento (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Diquenc Diques exentos (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Diqueexento Dársenas portuarias (pto. central lámina)IPH_PRESPF / IPH_PRESPF_HIDMOR_Darsenas Canales acceso a puertos (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_CanalPort Muelles portuarios (pto. inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Muelle Diques de abrigo (pto. Inicial y final)IPH_PRESPF/ IPH_PRESPF_HIDMOR_DiqueAbrigo EspigonesIPH_PRESPF/ IPH_PRESPF_HIDMOR_Espigon Estructuras defensaIPH_PRESPF/ IPH_PRESPF_HIDMOR_EstrcDefensa Playas regeneradas y artificialesIPH_PRESPF/ IPH_PRESPF_HIDMOR_Playas Esclusas (coord. de la compuerta)IPH_PRESPF/ IPH_PRESPF_HIDMOR_Esclusa Ocupación y aislamiento zonas intermarealesIPH_PRESPF/ IPH_PRESPF_HIDMOR_OcupacAislamZIntermar Otras incidencias antropogénicasIPH_PRESPF/ IPH_PRESPF_Otras Suelos contaminadosIPH_PRESPF/ IPH_PRESPF_SuelosContam Vertederos (centroide)IPH_PRESPF/ IPH_PRESPF_Vertederos

25 GRACIAS POR SU ATENCIÓN RUEGOS Y PREGUNTAS

26 PAUSA CAFÉ
