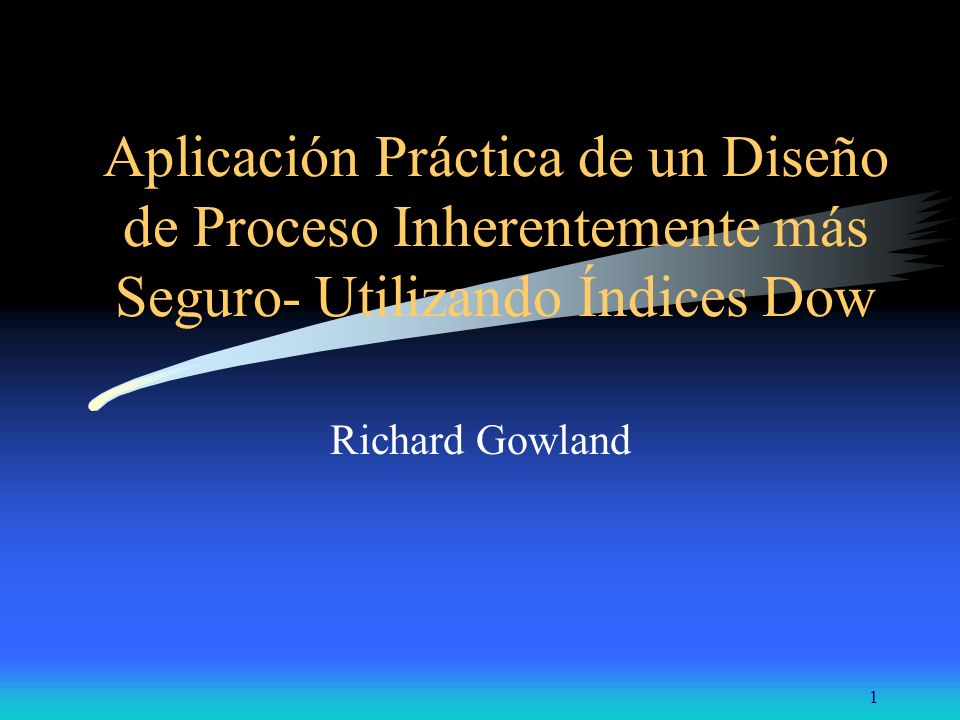

1 1 Aplicación Práctica de un Diseño de Proceso Inherentemente más Seguro- Utilizando Índices Dow Richard Gowland

2 2 El impacto de la seguridad inherente Sentido común Se le dió relevancia y se hizo realidad por Trevor Kletz Probablemente no explotado por completo en la industria

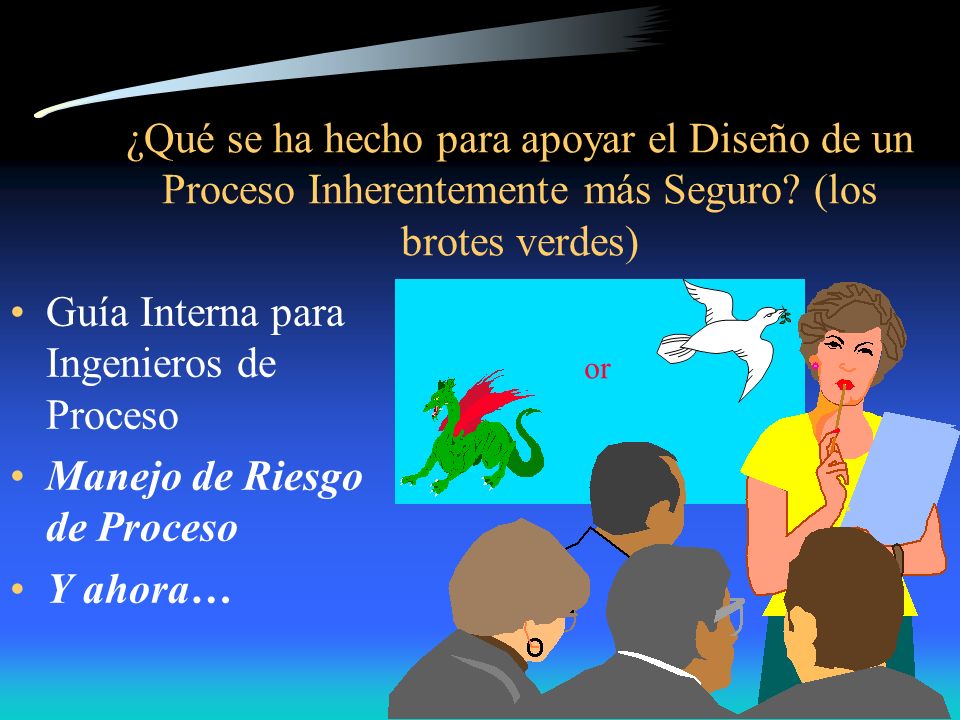

3 3 ¿Qué se ha hecho para apoyar el Diseño de un Proceso Inherentemente más Seguro? (los brotes verdes) Guía Interna para Ingenieros de Proceso Manejo de Riesgo de Proceso Y ahora… or

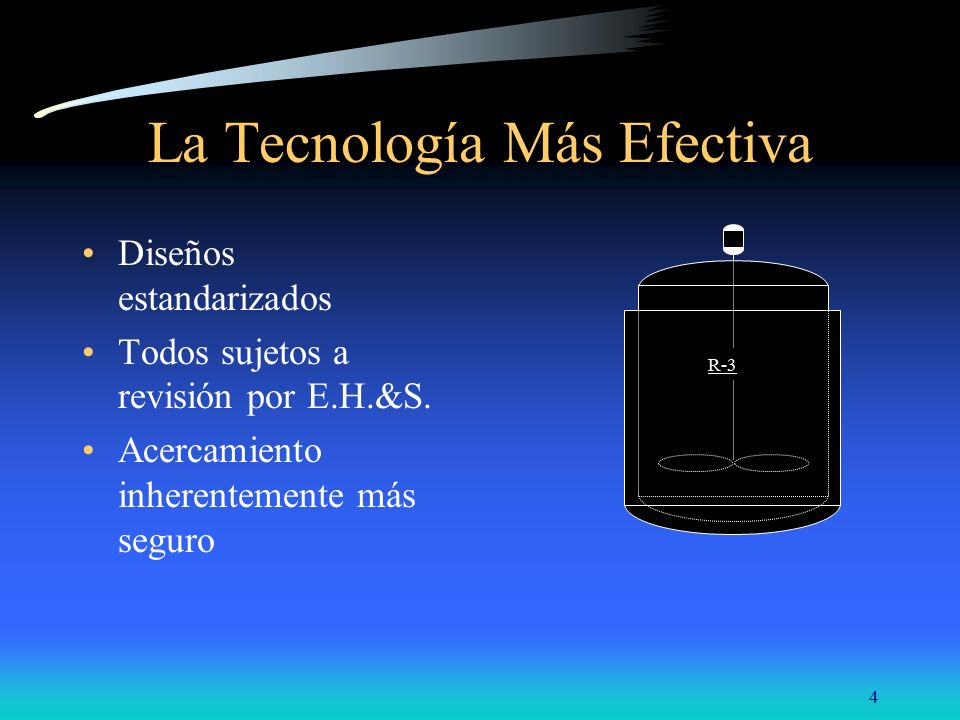

4 4 La Tecnología Más Efectiva Diseños estandarizados Todos sujetos a revisión por E.H.&S. Acercamiento inherentemente más seguro R-3

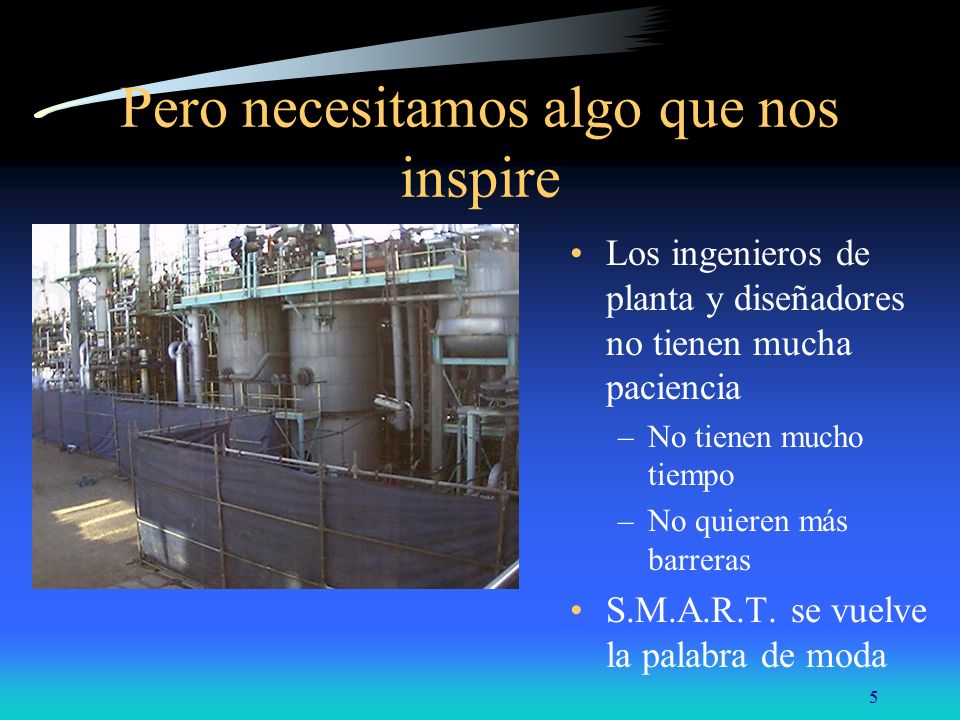

5 5 Pero necesitamos algo que nos inspire Los ingenieros de planta y diseñadores no tienen mucha paciencia –No tienen mucho tiempo –No quieren más barreras S.M.A.R.T. se vuelve la palabra de moda

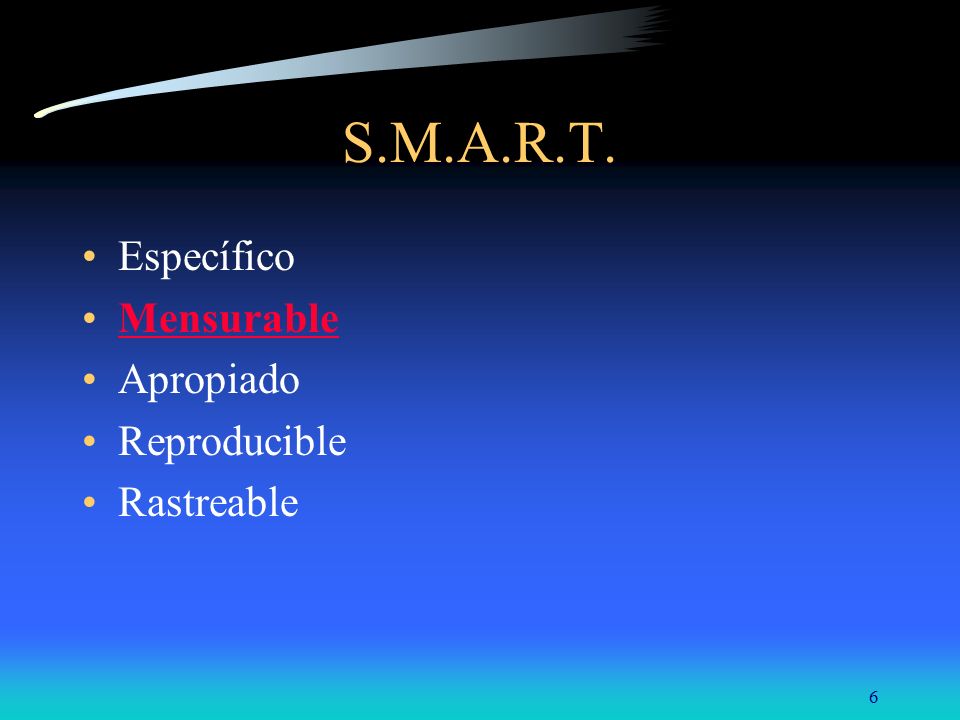

6 6 S.M.A.R.T. Específico Mensurable Apropiado Reproducible Rastreable

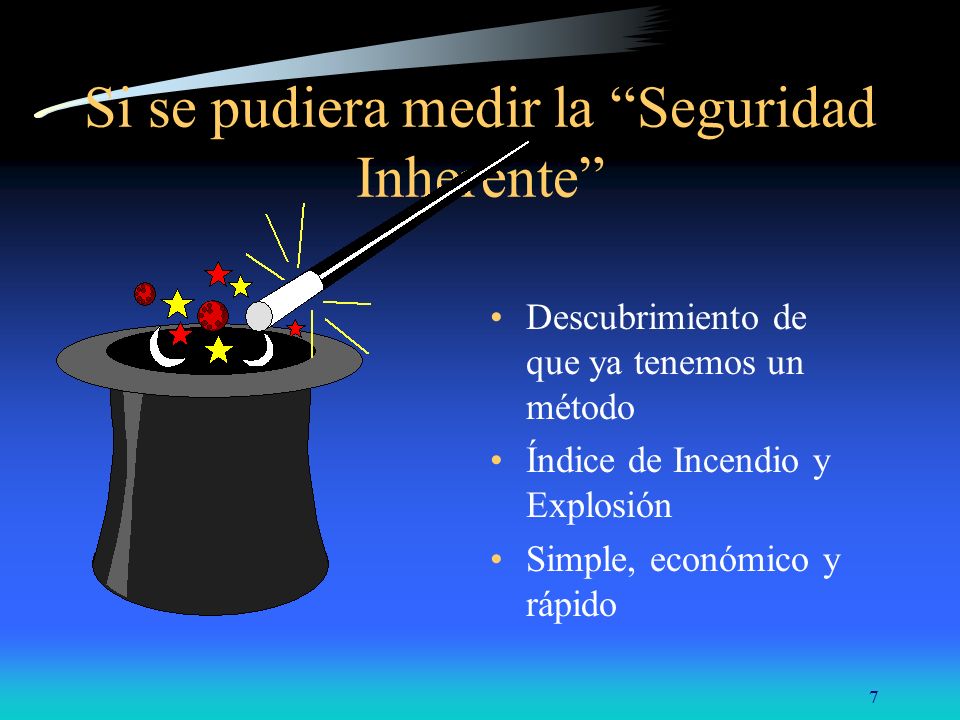

7 7 Si se pudiera medir la “Seguridad Inherente” Descubrimiento de que ya tenemos un método Índice de Incendio y Explosión Simple, económico y rápido

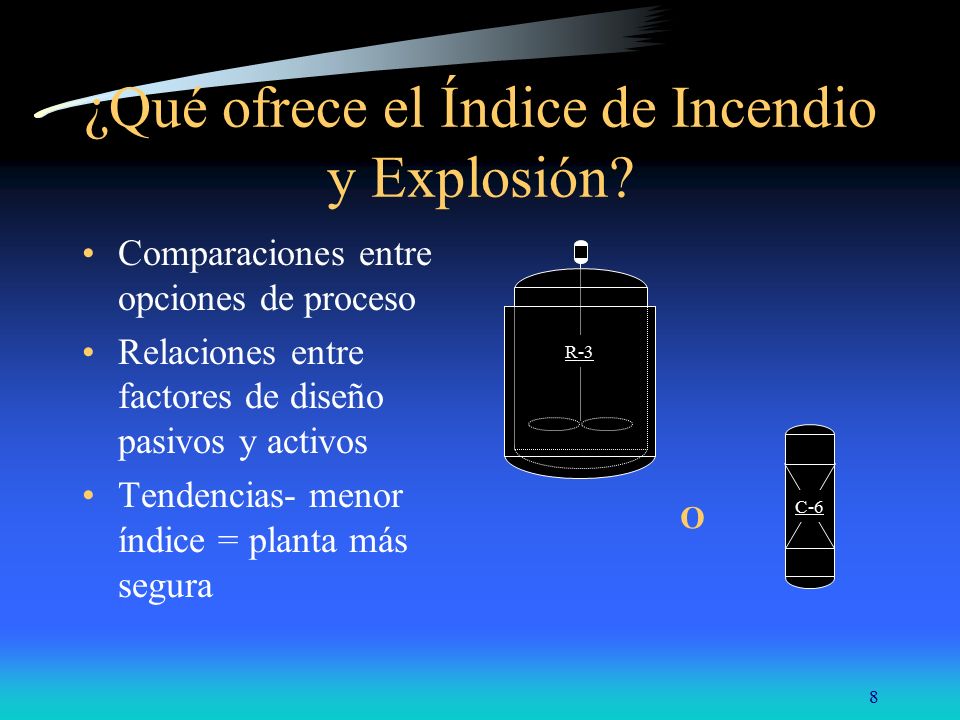

8 8 ¿Qué ofrece el Índice de Incendio y Explosión? Comparaciones entre opciones de proceso Relaciones entre factores de diseño pasivos y activos Tendencias- menor índice = planta más segura C-6 R-3 O

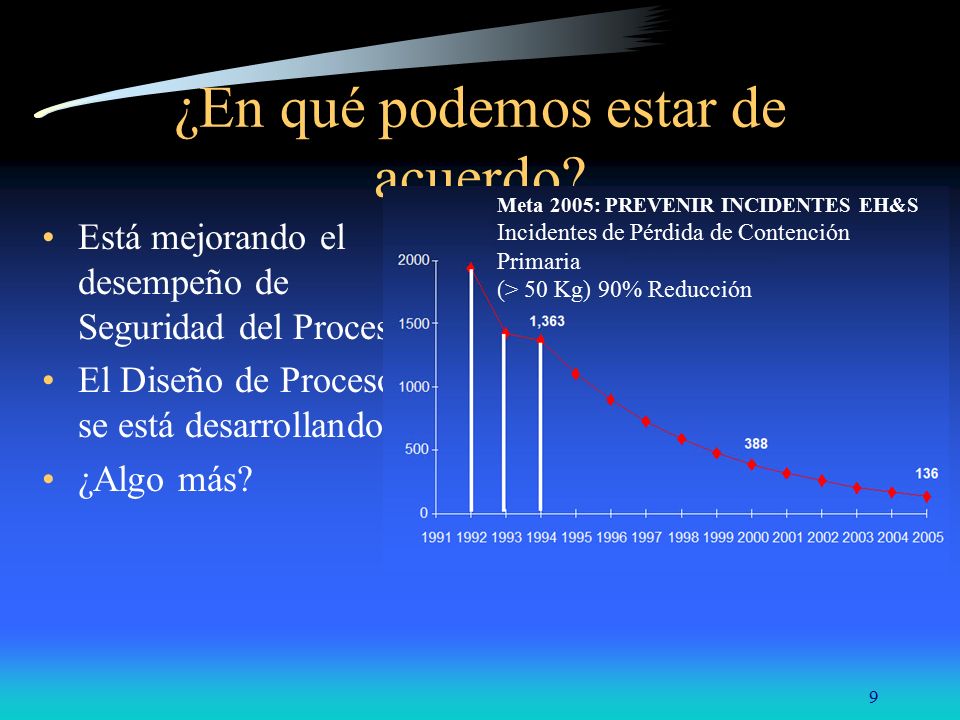

9 9 ¿En qué podemos estar de acuerdo? Está mejorando el desempeño de Seguridad del Proceso El Diseño de Proceso se está desarrollando ¿Algo más? Meta 2005: PREVENIR INCIDENTES EH&S Incidentes de Pérdida de Contención Primaria (> 50 Kg) 90% Reducción

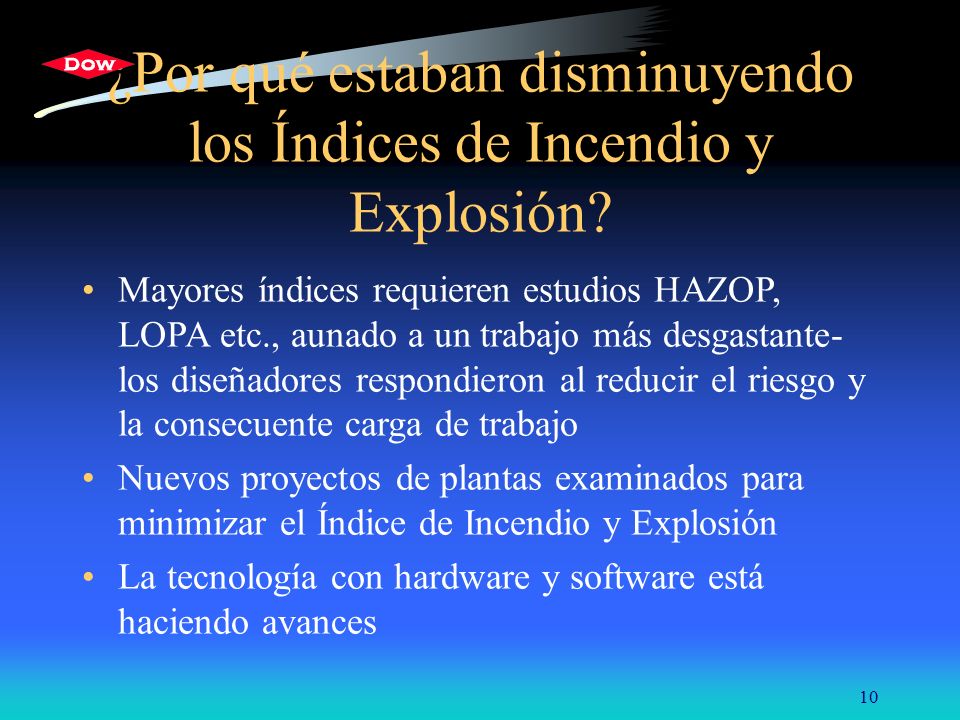

10 10 ¿Por qué estaban disminuyendo los Índices de Incendio y Explosión? Mayores índices requieren estudios HAZOP, LOPA etc., aunado a un trabajo más desgastante- los diseñadores respondieron al reducir el riesgo y la consecuente carga de trabajo Nuevos proyectos de plantas examinados para minimizar el Índice de Incendio y Explosión La tecnología con hardware y software está haciendo avances

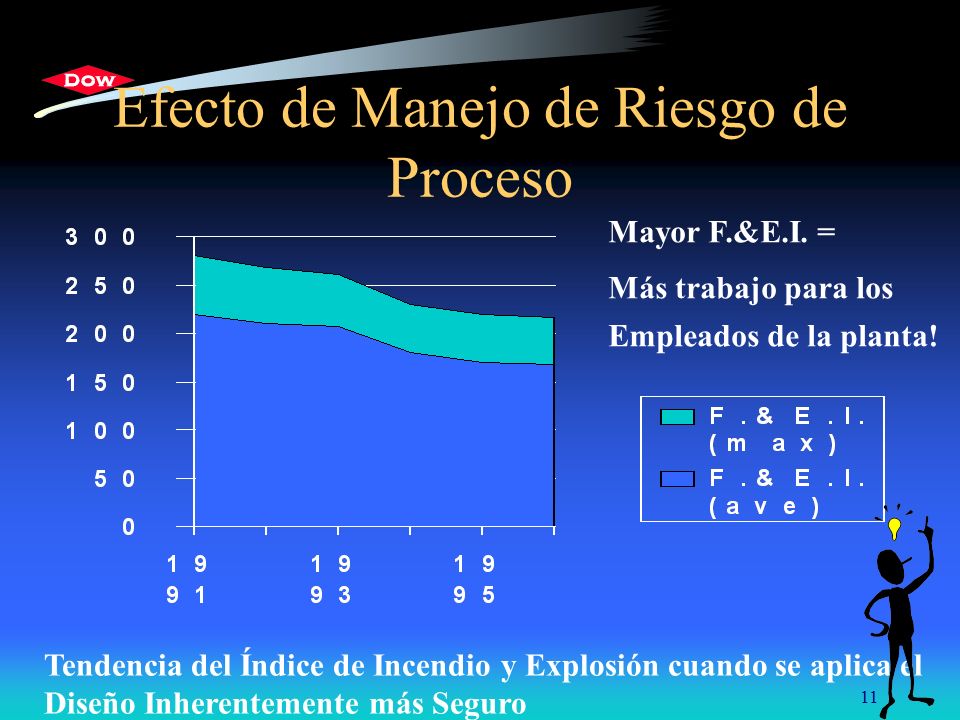

11 11 Efecto de Manejo de Riesgo de Proceso Tendencia del Índice de Incendio y Explosión cuando se aplica el Diseño Inherentemente más Seguro Mayor F.&E.I. = Más trabajo para los Empleados de la planta!

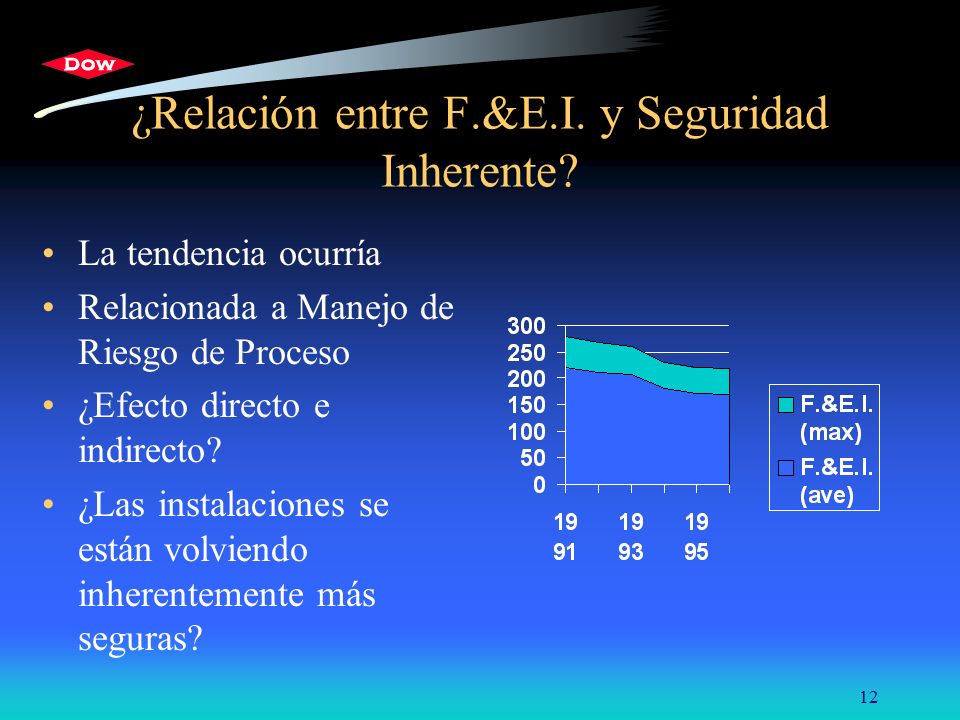

12 12 ¿Relación entre F.&E.I. y Seguridad Inherente? La tendencia ocurría Relacionada a Manejo de Riesgo de Proceso ¿Efecto directo e indirecto? ¿Las instalaciones se están volviendo inherentemente más seguras?

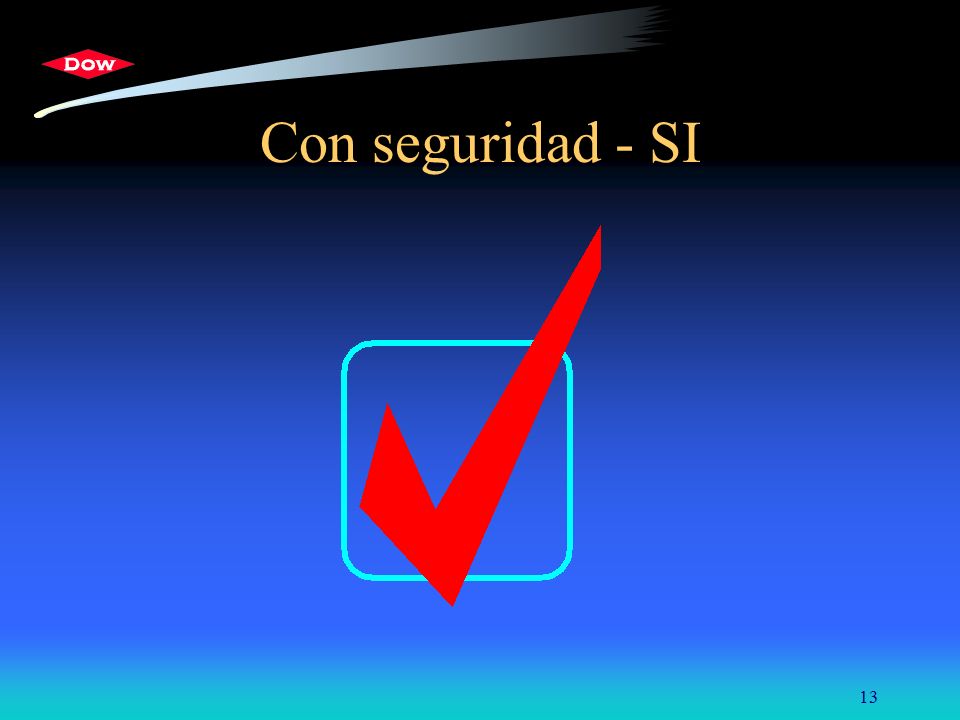

13 13 Con seguridad - SI

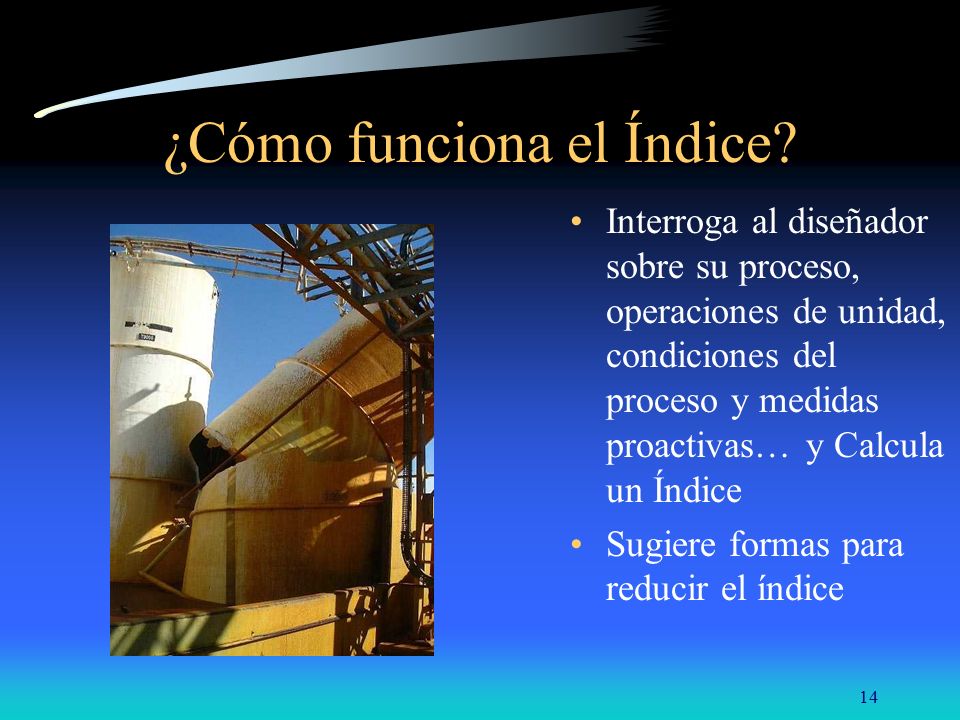

14 14 ¿Cómo funciona el Índice? Interroga al diseñador sobre su proceso, operaciones de unidad, condiciones del proceso y medidas proactivas… y Calcula un Índice Sugiere formas para reducir el índice

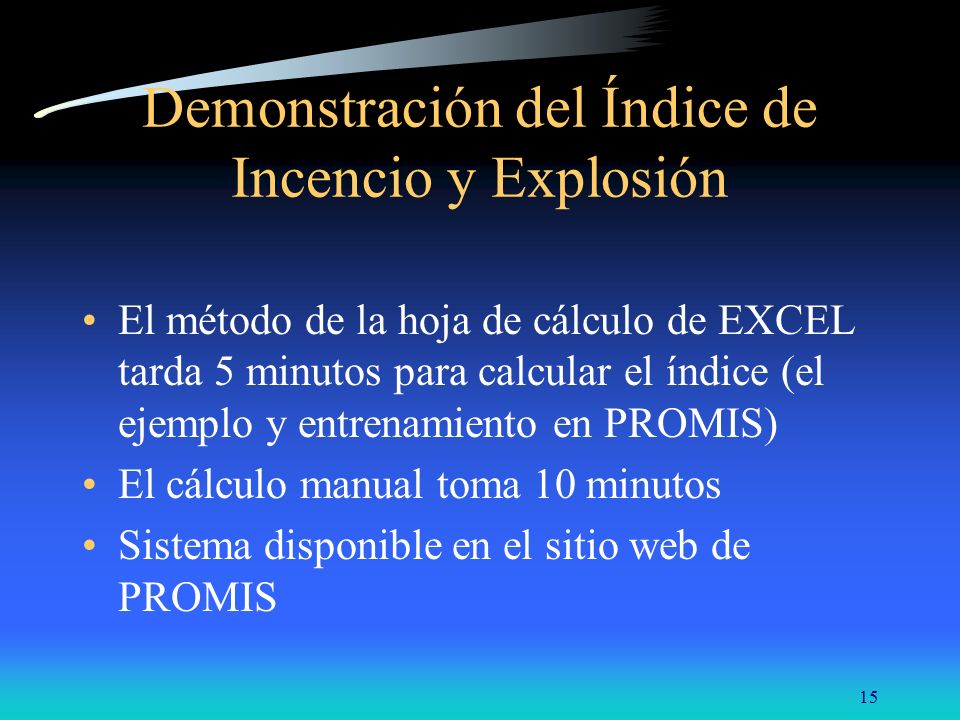

15 15 Demonstración del Índice de Incencio y Explosión El método de la hoja de cálculo de EXCEL tarda 5 minutos para calcular el índice (el ejemplo y entrenamiento en PROMIS) El cálculo manual toma 10 minutos Sistema disponible en el sitio web de PROMIS

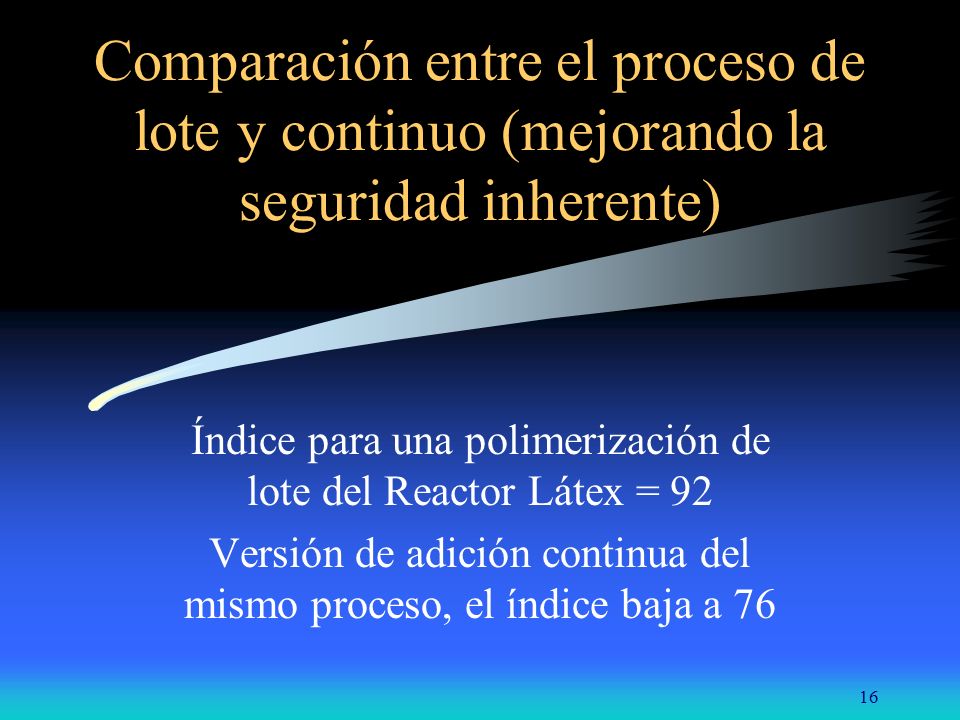

16 16 Comparación entre el proceso de lote y continuo (mejorando la seguridad inherente) Índice para una polimerización de lote del Reactor Látex = 92 Versión de adición continua del mismo proceso, el índice baja a 76

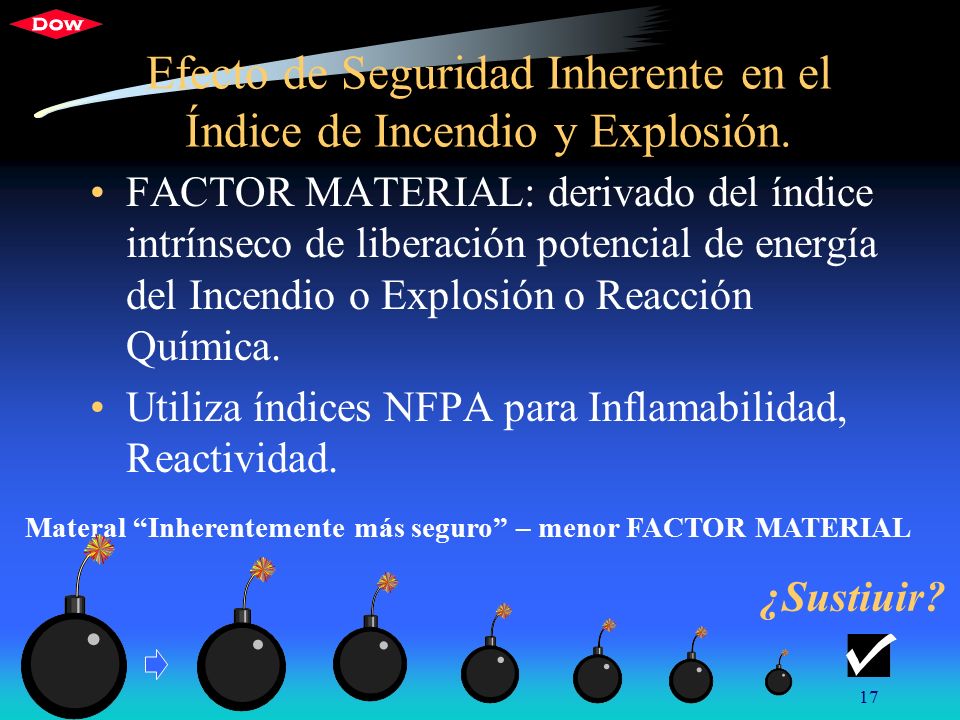

17 17 Efecto de Seguridad Inherente en el Índice de Incendio y Explosión. FACTOR MATERIAL: derivado del índice intrínseco de liberación potencial de energía del Incendio o Explosión o Reacción Química. Utiliza índices NFPA para Inflamabilidad, Reactividad. Materal “Inherentemente más seguro” – menor FACTOR MATERIAL ¿Sustiuir?

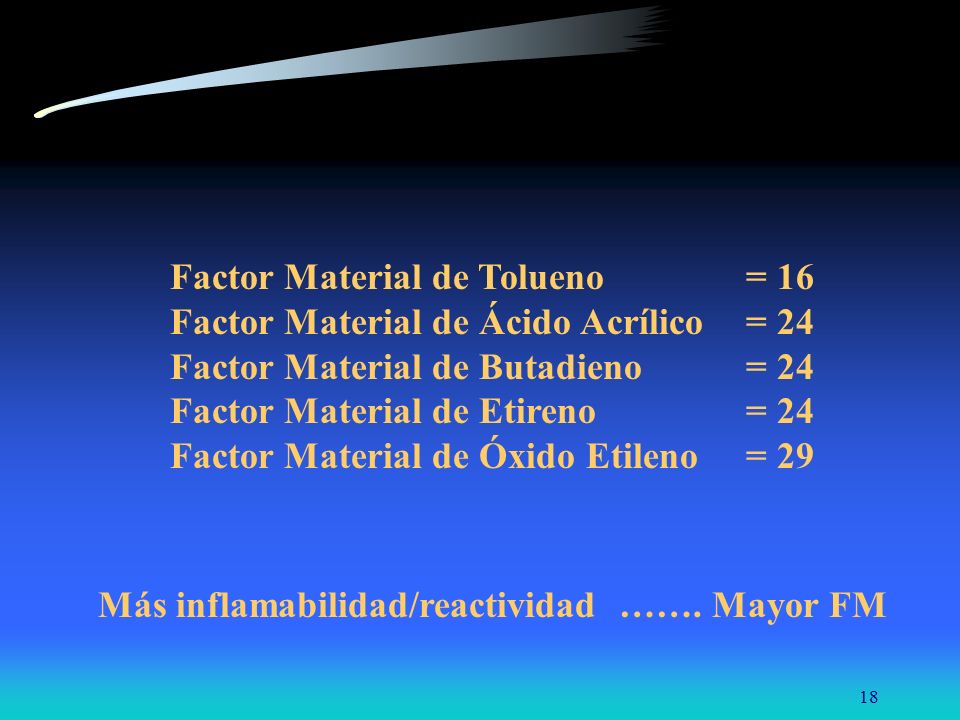

18 18 Factor Material de Tolueno = 16 Factor Material de Ácido Acrílico = 24 Factor Material de Butadieno = 24 Factor Material de Etireno = 24 Factor Material de Óxido Etileno = 29 Más inflamabilidad/reactividad ……. Mayor FM

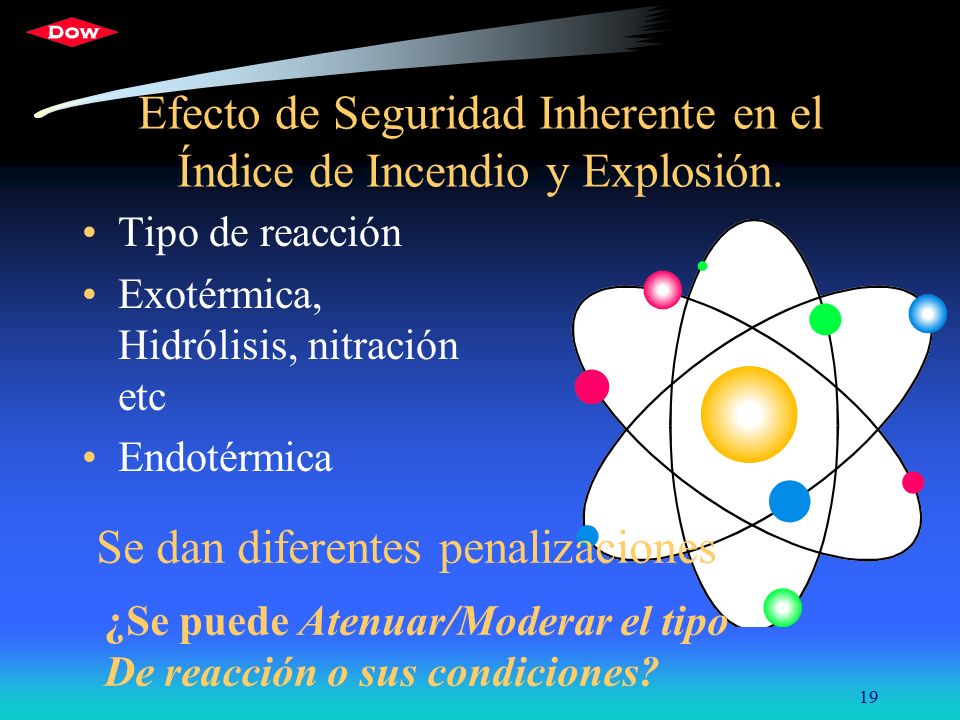

19 19 Efecto de Seguridad Inherente en el Índice de Incendio y Explosión. Tipo de reacción Exotérmica, Hidrólisis, nitración etc Endotérmica Se dan diferentes penalizaciones ¿Se puede Atenuar/Moderar el tipo De reacción o sus condiciones?

20 20 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión. MANEJO Y TRANSFERENCIA DE MATERIAL e.g. Mangueras, tambores, Tanques, Fugas Conectar-Desconectar

21 21 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión. Unidades INTERNAS o CERRADAS Atraen mayores Penalizaciones – Se recolectan y confinan vapores inflamables

22 22 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión ACCESO Para propósito de Emergencia

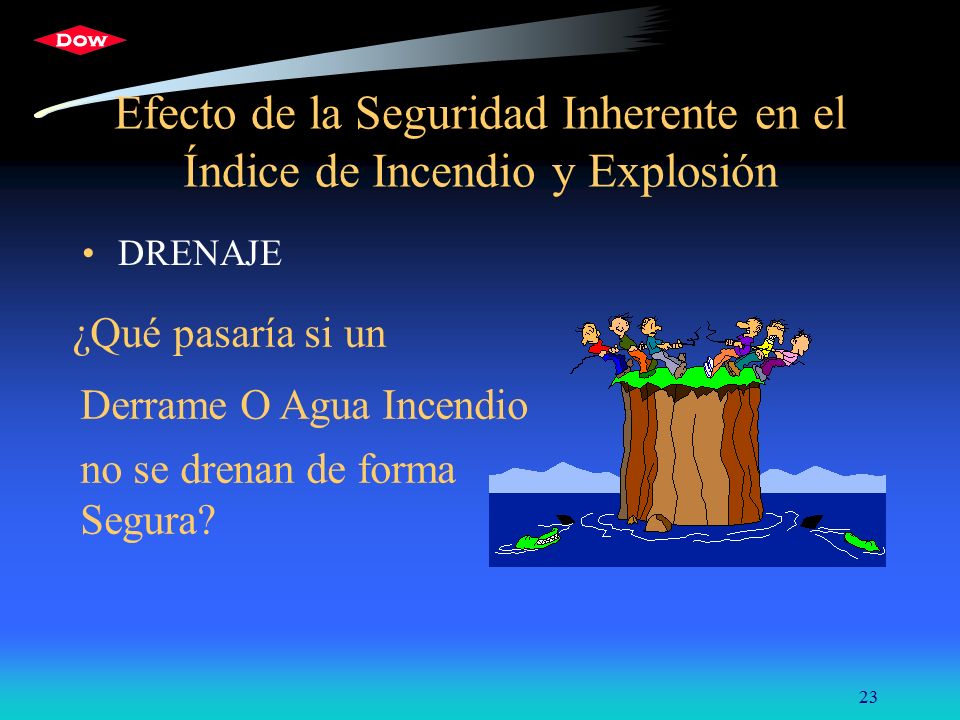

23 23 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión DRENAJE ¿Qué pasaría si un Derrame O Agua Incendio no se drenan de forma Segura?

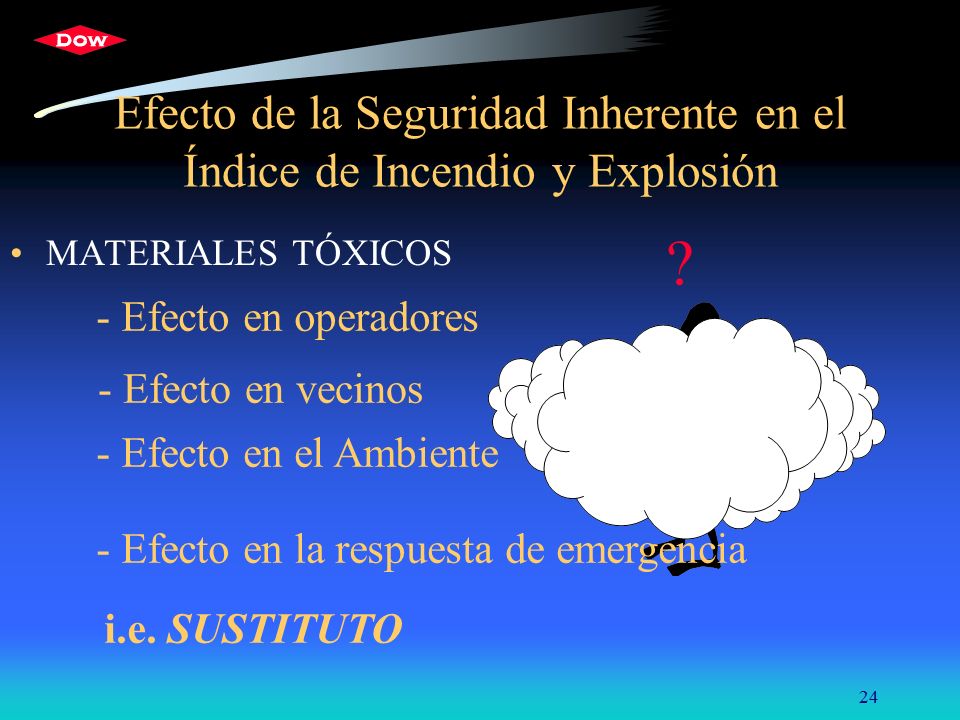

24 24 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión MATERIALES TÓXICOS - Efecto en operadores - Efecto en vecinos - Efecto en el Ambiente - Efecto en la respuesta de emergencia i.e. SUSTITUTO ?

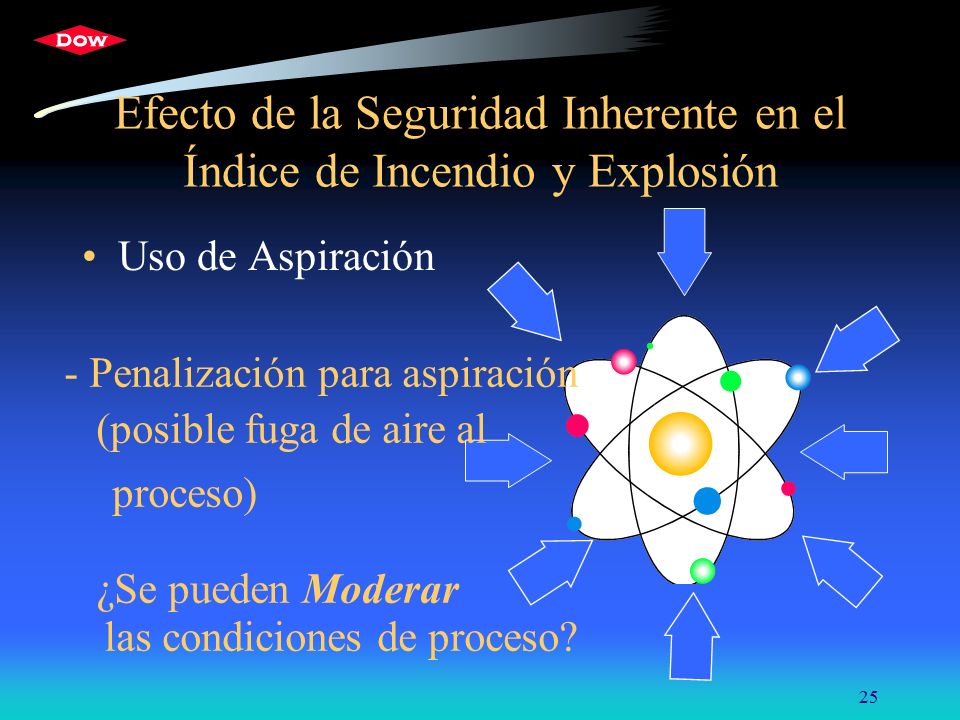

25 25 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión Uso de Aspiración - Penalización para aspiración (posible fuga de aire al proceso) ¿Se pueden Moderar las condiciones de proceso?

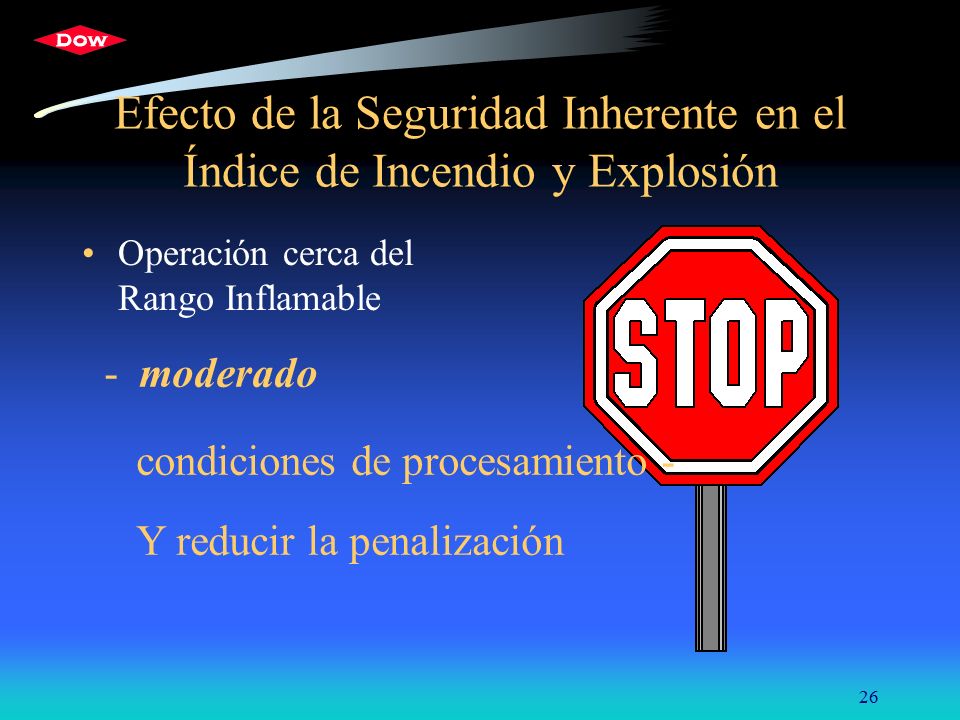

26 26 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión Operación cerca del Rango Inflamable - moderado condiciones de procesamiento - Y reducir la penalización

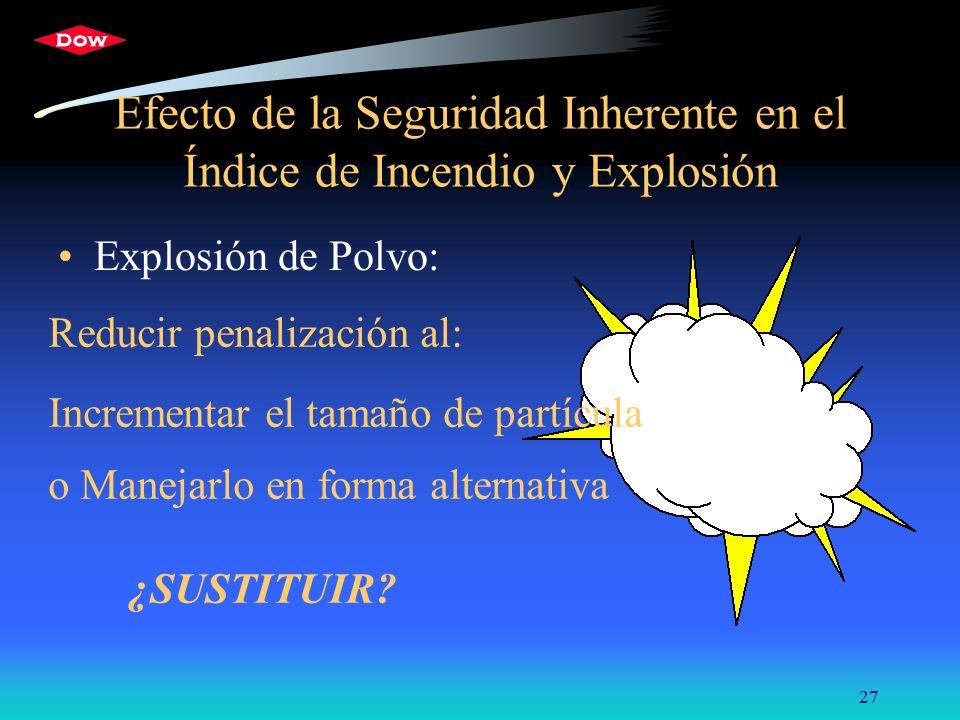

27 27 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión Explosión de Polvo: Reducir penalización al: Incrementar el tamaño de partícula o Manejarlo en forma alternativa ¿SUSTITUIR?

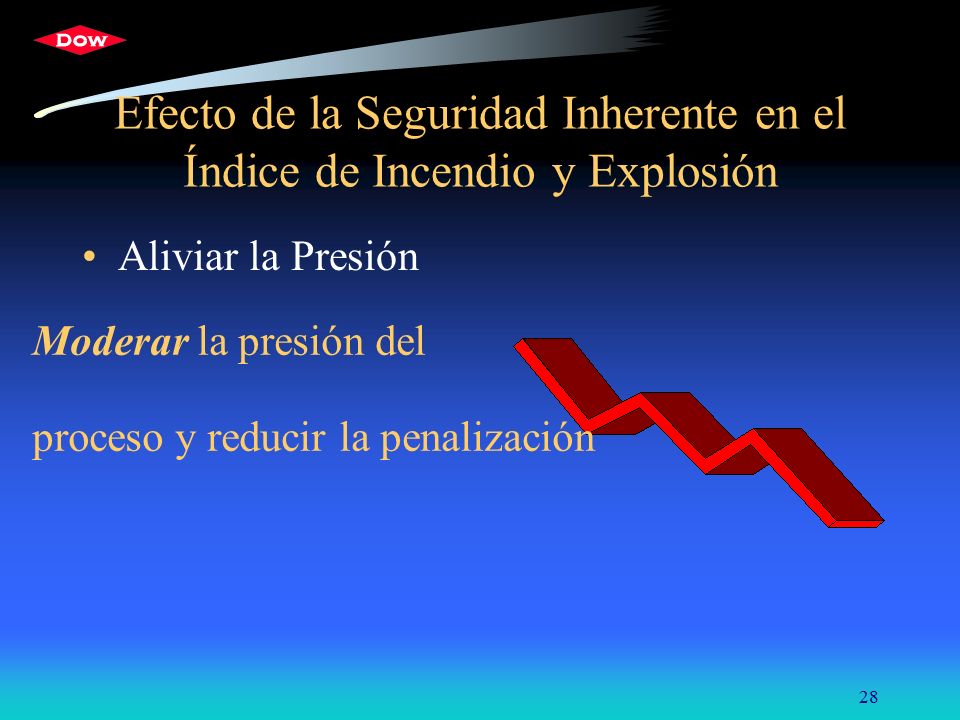

28 28 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión Aliviar la Presión Moderar la presión del proceso y reducir la penalización

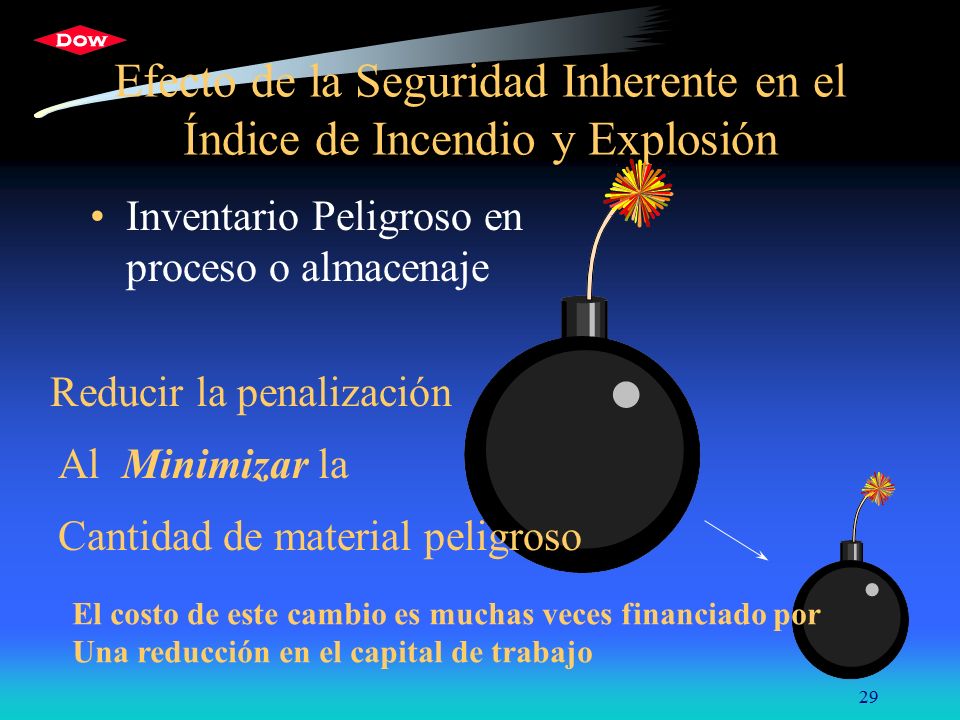

29 29 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión Inventario Peligroso en proceso o almacenaje Reducir la penalización Al Minimizar la Cantidad de material peligroso El costo de este cambio es muchas veces financiado por Una reducción en el capital de trabajo

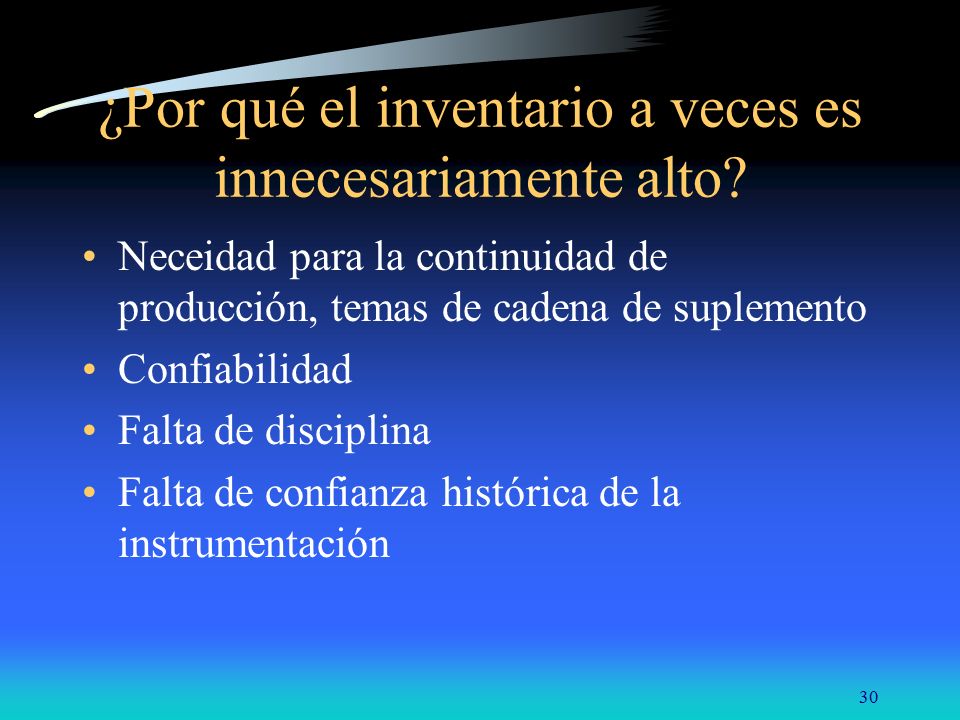

30 30 ¿Por qué el inventario a veces es innecesariamente alto? Neceidad para la continuidad de producción, temas de cadena de suplemento Confiabilidad Falta de disciplina Falta de confianza histórica de la instrumentación

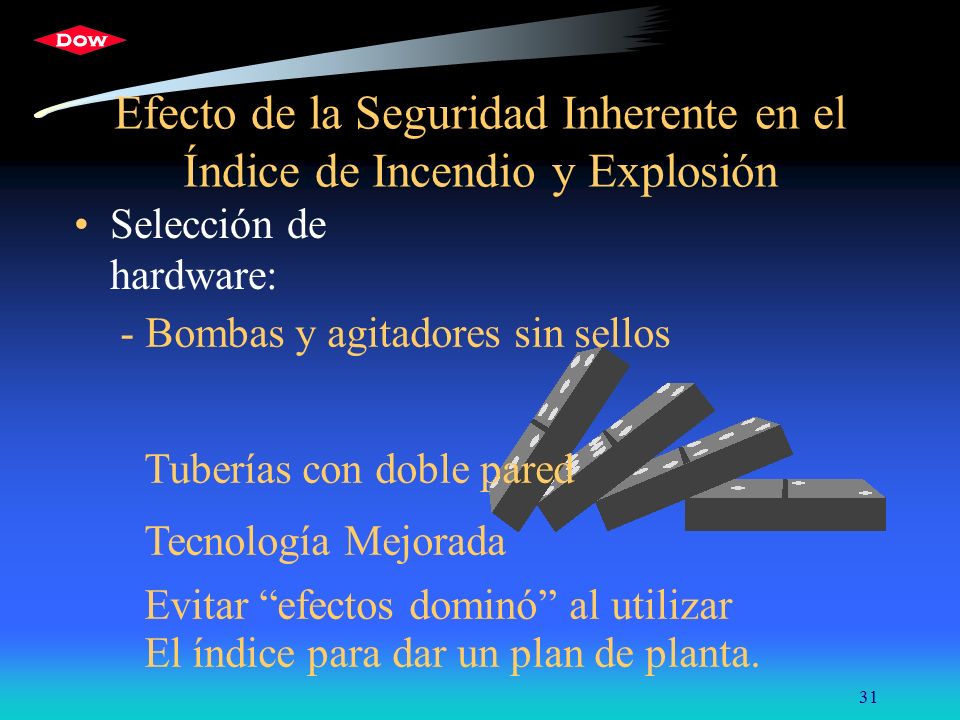

31 31 Efecto de la Seguridad Inherente en el Índice de Incendio y Explosión Selección de hardware: - Bombas y agitadores sin sellos Tuberías con doble pared Tecnología Mejorada Evitar “efectos dominó” al utilizar El índice para dar un plan de planta.

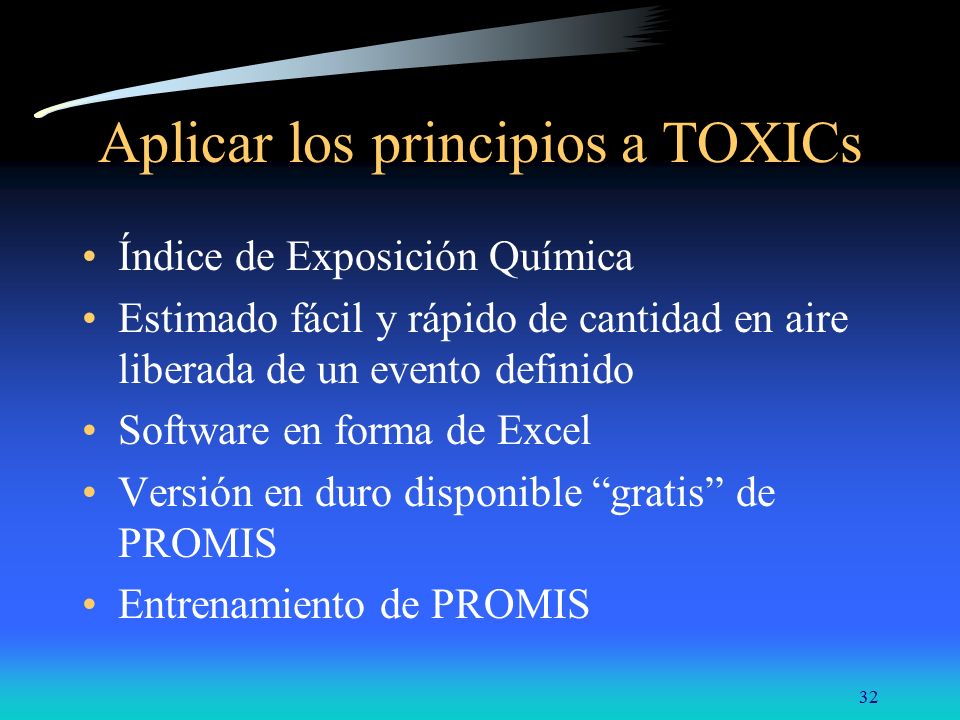

32 32 Aplicar los principios a TOXICs Índice de Exposición Química Estimado fácil y rápido de cantidad en aire liberada de un evento definido Software en forma de Excel Versión en duro disponible “gratis” de PROMIS Entrenamiento de PROMIS
