CONOCIMIENTOS BÁSICOS DE HIDRÁULICA APLICADA A INCENDIOS

Presentación del tema: "CONOCIMIENTOS BÁSICOS DE HIDRÁULICA APLICADA A INCENDIOS"— Transcripción de la presentación:

1 CONOCIMIENTOS BÁSICOS DE HIDRÁULICA APLICADA A INCENDIOS
Notas

2 EL AGUA COMO AGENTE EXTINTOR
Fluidez Viscosidad Densidad Calor específico Notas

3 CONCEPTOS BÁSICOS Hidráulica
Ciencia que estudia el comportamiento y propiedades del agua u otros líquidos. Presión Fuerza aplicada por unidad de área Notas

4 CONCEPTOS BÁSICOS Presión normal: la que ejerce el líquido sobre las paredes del conducto. Cuando la línea está presurizada y no hay salida de agua, se le conoce como Presión Estática. Presión de velocidad: Se ejerce en la dirección de flujo. Cuando la línea está presurizada y hay salida de agua, se le conoce como Presión Residual. Notas

5 HIDRÁULICA APLICADA AL CONTROL DE INCENDIOS
Fuente de suministro de agua: red municipal, hidrante, río, quebrada, pozo, piscina, tanques elevados y subterráneos, máquinas de bomberos. Notas

6 HIDRÁULICA APLICADA AL CONTROL DE INCENDIOS
Medios de impulsión: natural (por gravedad) Mecánico: sistemas de bombeo fijo, portátil y en vehículos Notas

7 HIDRÁULICA APLICADA AL CONTROL DE INCENDIOS
MEDIO DE TRANSPORTE Sistemas fijos: tuberías Sistemas manuales: mangueras y accesorios (reducciones, siamesas Y, llaves, etc.) Notas

8 HIDRÁULICA APLICADA AL CONTROL DE INCENDIOS
MEDIO DE APLICACIÓN Boquillas o pitones manuales (boquillas de aplicación de espuma, de niebla) Monitores Rociadores Notas

9 HIDRÁULICA APLICADA AL CONTROL DE INCENDIOS
Pérdidas de presión en mangueras Las pérdidas dependen de: Longitud de las mangueras Caudal Diámetro de las mangueras Características de las mangueras Notas

10 Conducto que sirve para transportar líquidos
MANGUERAS Conducto que sirve para transportar líquidos Tipos de mangueras de acuerdo a su uso Abastecimiento Distribución Notas

11 MANGUERAS CARACTERÍSTICAS Livianas Durables
Resistentes a: presión, abrasión, corte, ácidos Bajo coeficiente de rozamiento interno Flexibles Notas

12 MANGUERAS LONGITUDES Succión: 3 metros (10 pies)
Distribución: 15 y 30 metros (50 y 100 pies) Notas

13 MANGUERAS COMPOSICIÓN
Tipo bombero: dos capas de lona y una capa interna de caucho Tipo industrial: una capa de lino y una de caucho Notas

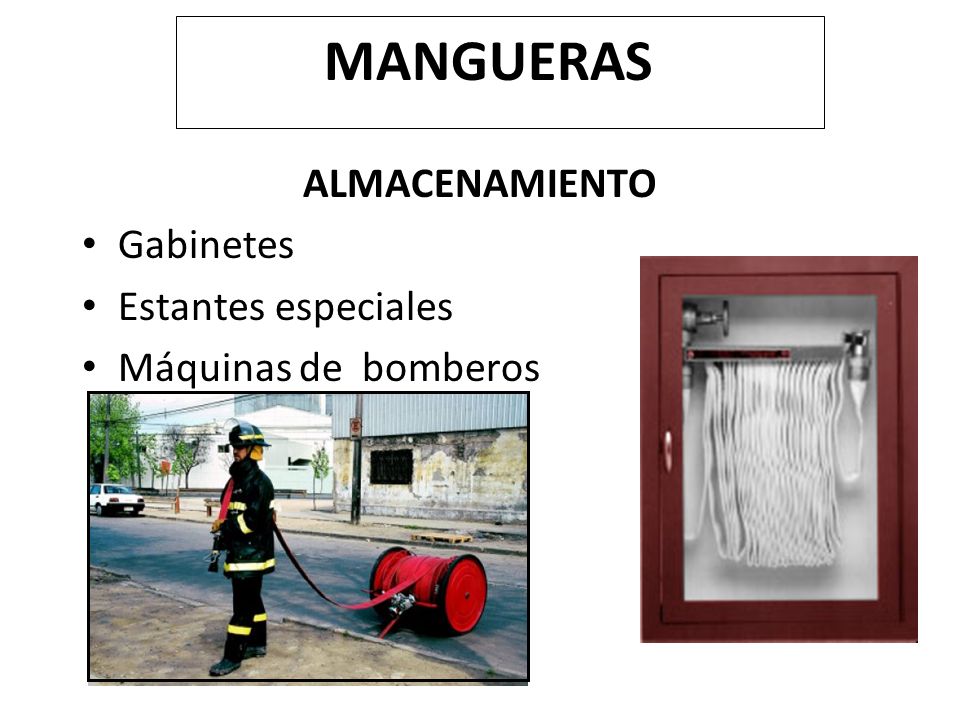

14 MANGUERAS ALMACENAMIENTO Gabinetes Estantes especiales
Máquinas de bomberos Notas

15 MANGUERAS CUIDADOS Almacenamiento Esfuerzo mecánico
Contacto con productos químicos Humedad Calor excesivo Abrasión Superficies cortantes y calientes Notas

16 MANGUERAS MANTENIMIENTO Eliminar materiales extraños Lavar con agua
Secarlas bajo la sombra Revisar acoples y roscas Realizar prueba hidrostática Mínimo tres veces al año cargarlas con agua Notas

17 MANGUERAS Diseñar un formato donde conste lo siguiente:
Diámetro y longitud Fecha de compra y proveedor Código de identificación Ubicación en la planta Fecha prueba hidrostática Inspecciones realizadas Notas

18 MANGUERAS PARTES DE UNA MANGUERA Acople macho Acople hembra
Cuerpo de la manguera Notas

19 MANGUERAS ACCESORIOS Reductora Unión doble macho Unión doble hembra
Siamesa Boquillas Notas

20 MANGUERAS Monitores Pistolas alta presión Llave pentagonal
Llave de uniones Notas

21 MÉTODO DE ACOPLAMIENTO
MANGUERAS MÉTODO DE ACOPLAMIENTO Por dos brigadistas En el piso Notas

22 MANGUERAS ENROLLADO Sencillo Donut Notas

23 MANGUERAS TRANSPORTE Al hombro Chaleco Entre varios brigadistas
Con portamangueras Notas

24 MANGUERAS Notas

25 MANGUERAS Definiciones Básicas
Línea: unión de una o más secciones de mangueras acopladas a una fuente de agua Notas

26 MANGUERAS Definiciones Básicas
Maniobra Línea de ataque inicial Línea de apoyo Notas

27 CHORROS SÓLIDO: Son los producidos por boquillas de paso directo Notas

28 CHORROS NEBLINA: Da protección al personal cuando se van a cerrar válvulas Permite empujar el incendio Mayor capacidad de absorción de calor Notas

29 CHORROS DIRECTO Sirve para refrigerar Tiene buen alcance (15 mts)
Buena penetración Notas

30 CHORROS DE PODER Para controlar el incendio Mediano alcance (7.5 mts)
Notas
