SISTEMA U N I T E C El mejor sistema de iniciación no eléctrico para trabajos de minería y construcción civil, a cielo abierto.

Presentación del tema: "SISTEMA U N I T E C El mejor sistema de iniciación no eléctrico para trabajos de minería y construcción civil, a cielo abierto."— Transcripción de la presentación:

1 SISTEMA U N I T E C El mejor sistema de iniciación no eléctrico para trabajos de minería y construcción civil, a cielo abierto

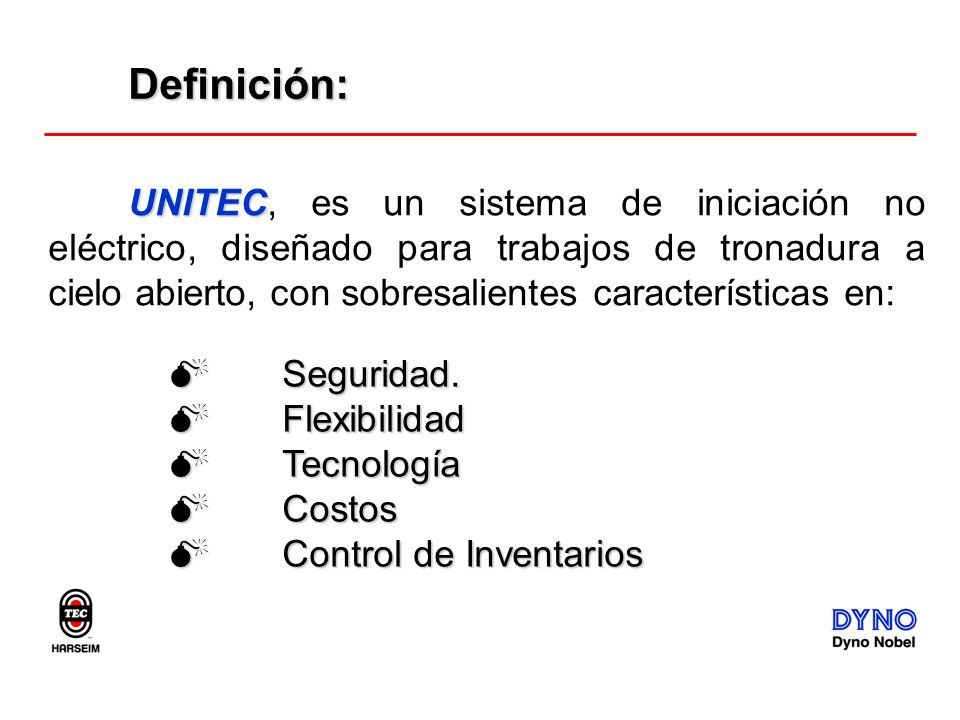

2 Definición: UNITEC, es un sistema de iniciación no eléctrico, diseñado para trabajos de tronadura a cielo abierto, con sobresalientes características en: Seguridad. Flexibilidad Tecnología Costos Control de Inventarios

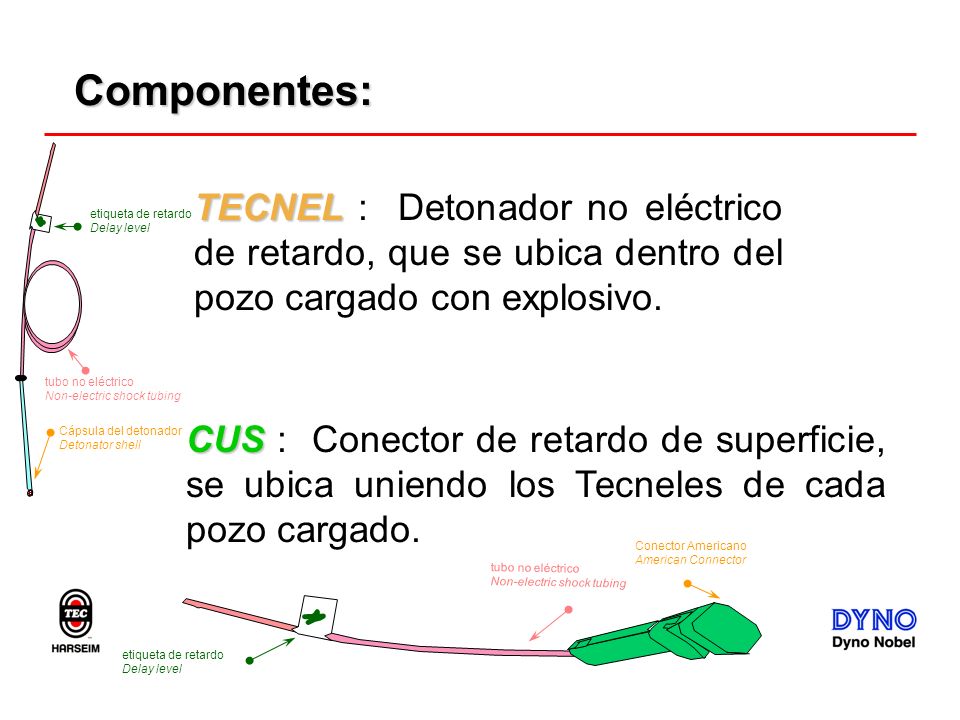

3 Componentes: Cápsula del detonador Detonator shell etiqueta de retardo Delay level tubo no eléctrico Non-electric shock tubing TECNEL : Detonador no eléctrico de retardo, que se ubica dentro del pozo cargado con explosivo. CUS : Conector de retardo de superficie, se ubica uniendo los Tecneles de cada pozo cargado. Conector Americano American Connector etiqueta de retardo Delay level tubo no eléctrico Non-electric shock tubing

4 Especificaciones Técnicas:
TECNEL : Retardo: Tiempo de retardo de la serie MS, los Más utilizados son 500 ms, 1000 ms y 1500 ms. Largo del Tubo no eléctrico: L = Altura de Banco + 2 m Cápsula del detonador Detonator shell etiqueta de retardo Delay level tubo no eléctrico Non-electric shock tubing

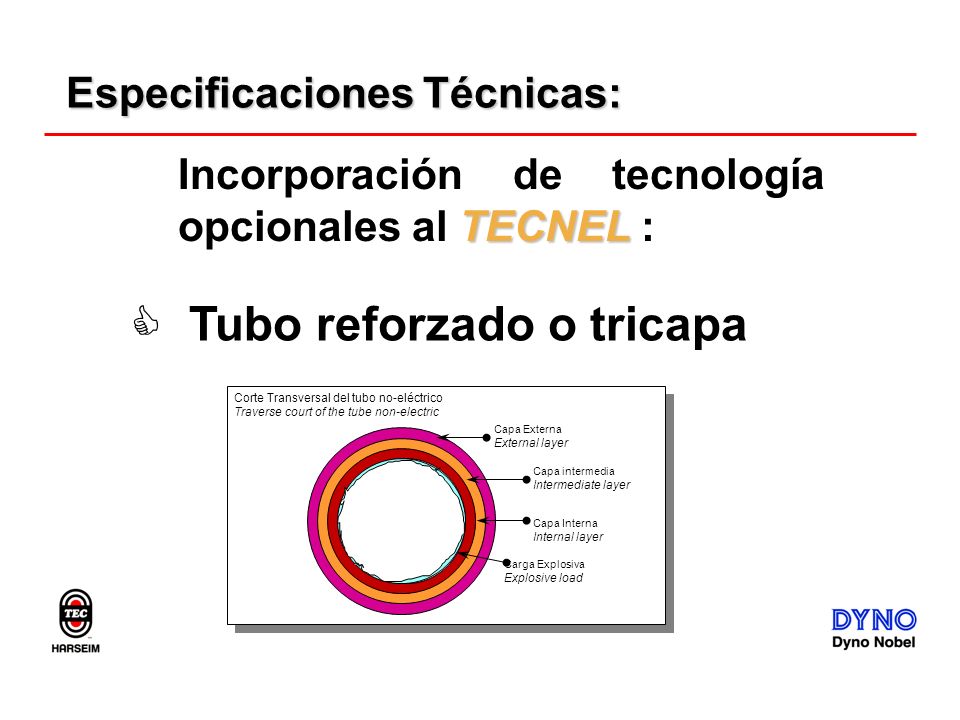

5 Tubo reforzado o tricapa
Especificaciones Técnicas: Incorporación de tecnología opcionales al TECNEL : Tubo reforzado o tricapa Capa Externa External layer Capa Interna Internal layer Carga Explosiva Explosive load Corte Transversal del tubo no-eléctrico Traverse court of the tube non-electric Capa intermedia Intermediate layer

6 Especificaciones Técnicas:
Enrollado 69

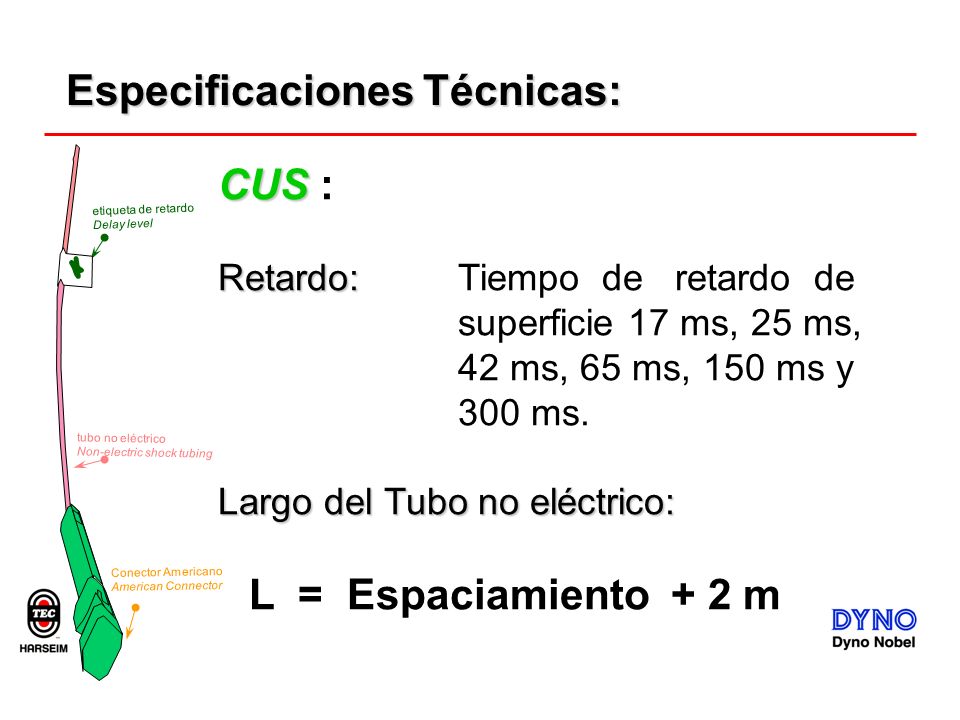

7 Especificaciones Técnicas:
Conector Americano American Connector etiqueta de retardo Delay level tubo no eléctrico Non-electric shock tubing CUS : Retardo: Tiempo de retardo de superficie 17 ms, 25 ms, 42 ms, 65 ms, 150 ms y 300 ms. Largo del Tubo no eléctrico: L = Espaciamiento + 2 m

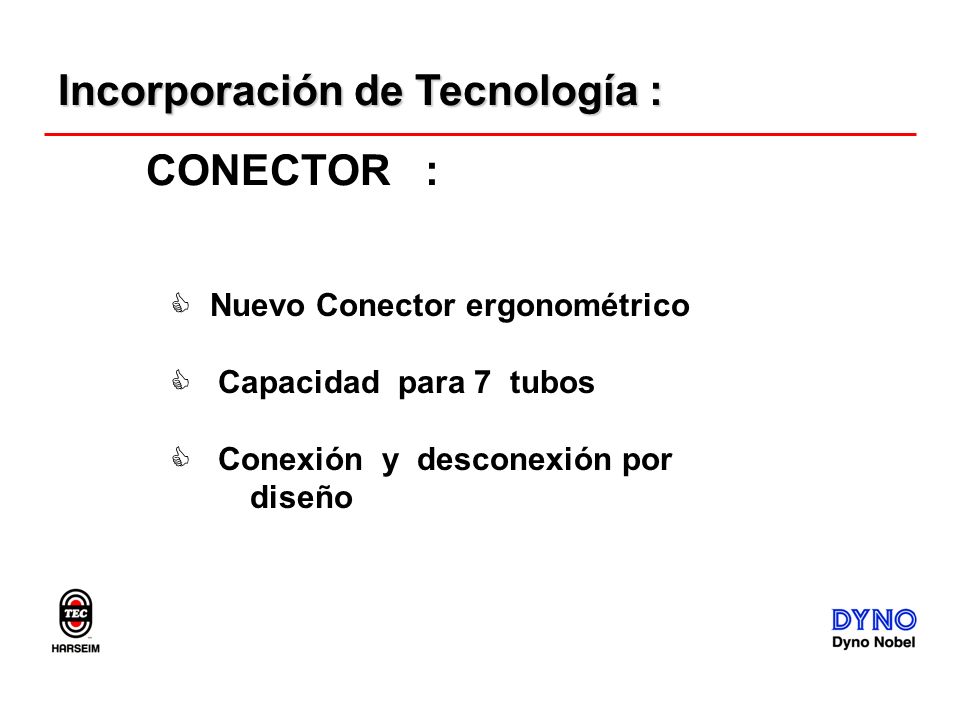

8 Incorporación de Tecnología :
CONECTOR : Nuevo Conector ergonométrico Capacidad para 7 tubos Conexión y desconexión por diseño

9 Potencia con fuerza # 1 Incorporación de Tecnología : CARGA EXPLOSIVA
Elemento de retardo Delay element

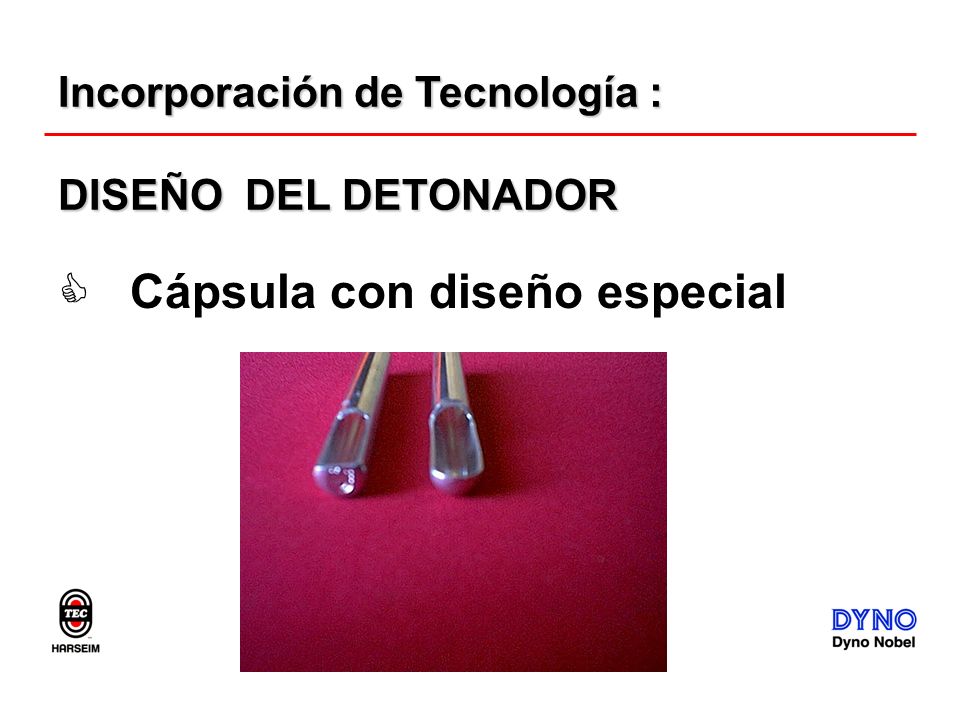

10 Cápsula con diseño especial
Incorporación de Tecnología : DISEÑO DEL DETONADOR Cápsula con diseño especial

11 Sistema UNITEC Sólo requiere seis etapas

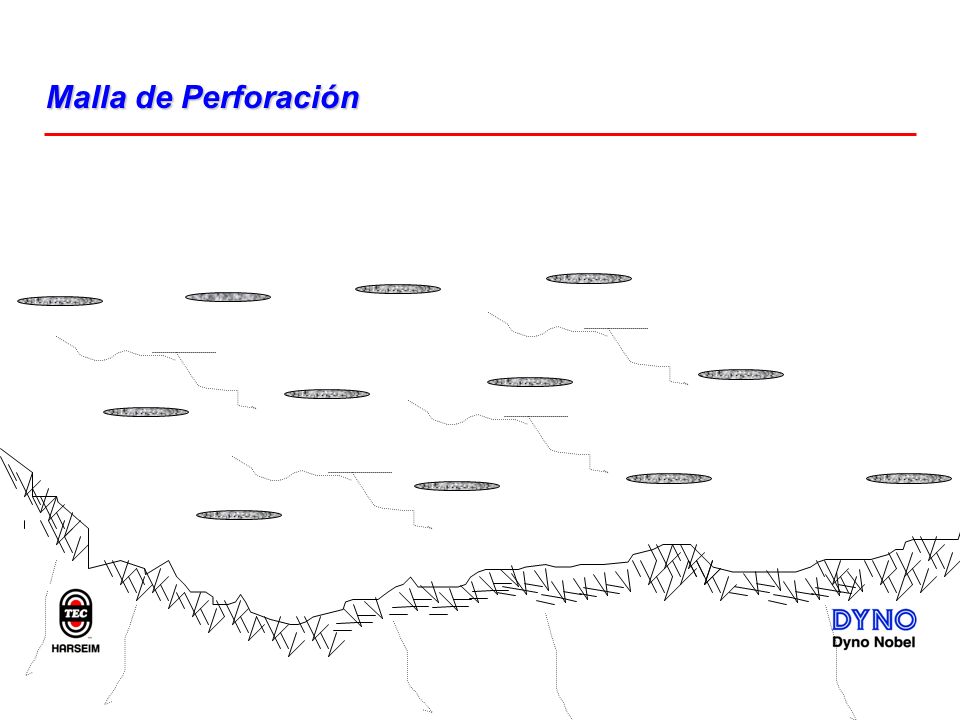

12 Malla de Perforación

13 TECNELES y proceder a cargar los tiros 1º Repartir

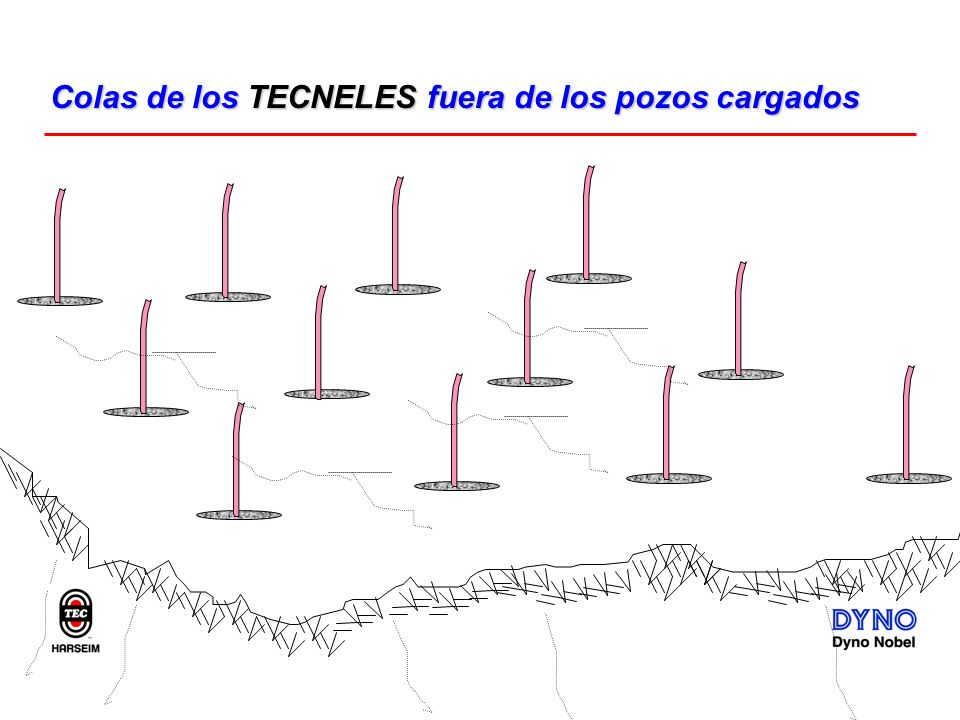

14 Colas de los TECNELES fuera de los pozos cargados

15 CONECTORES UNIDIRECCIONALES

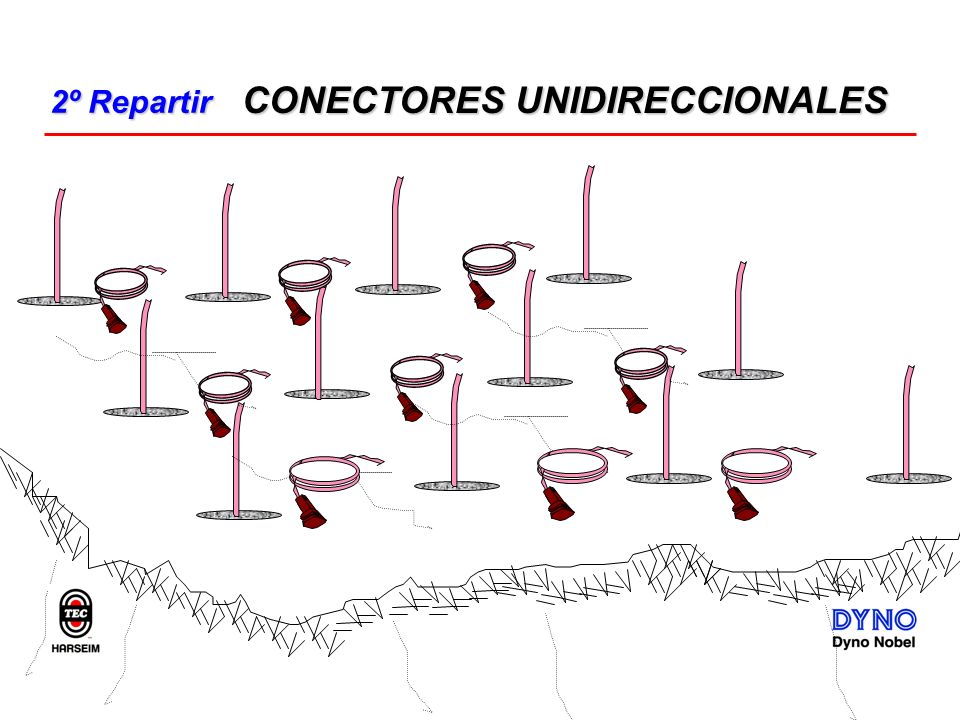

2º Repartir CONECTORES UNIDIRECCIONALES

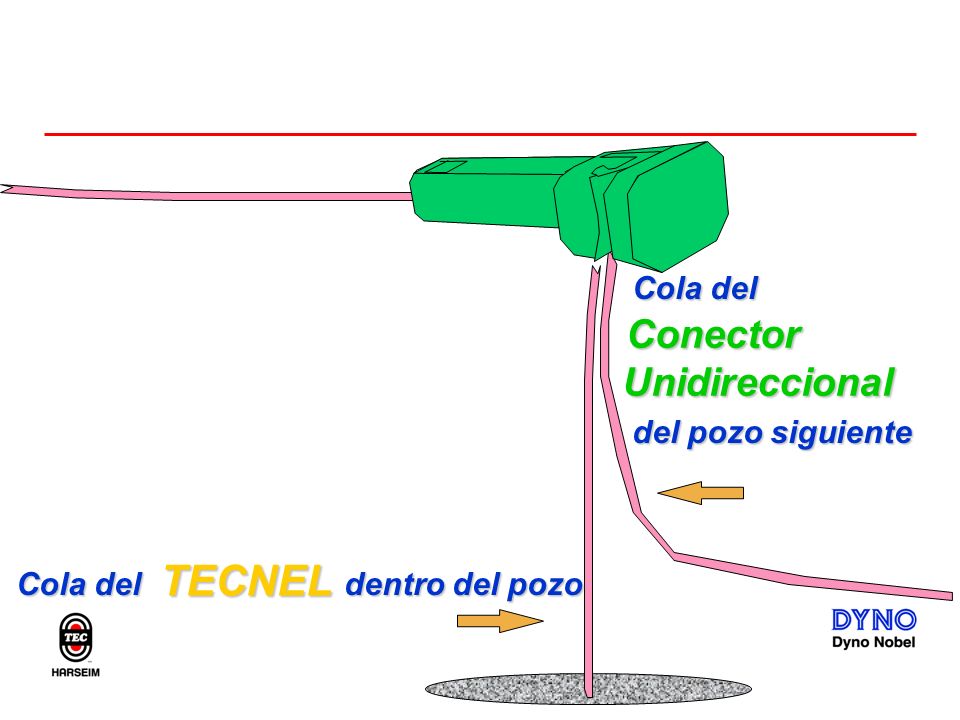

16 TECNEL Conector Unidireccional Cola del del pozo siguiente Cola del
dentro del pozo

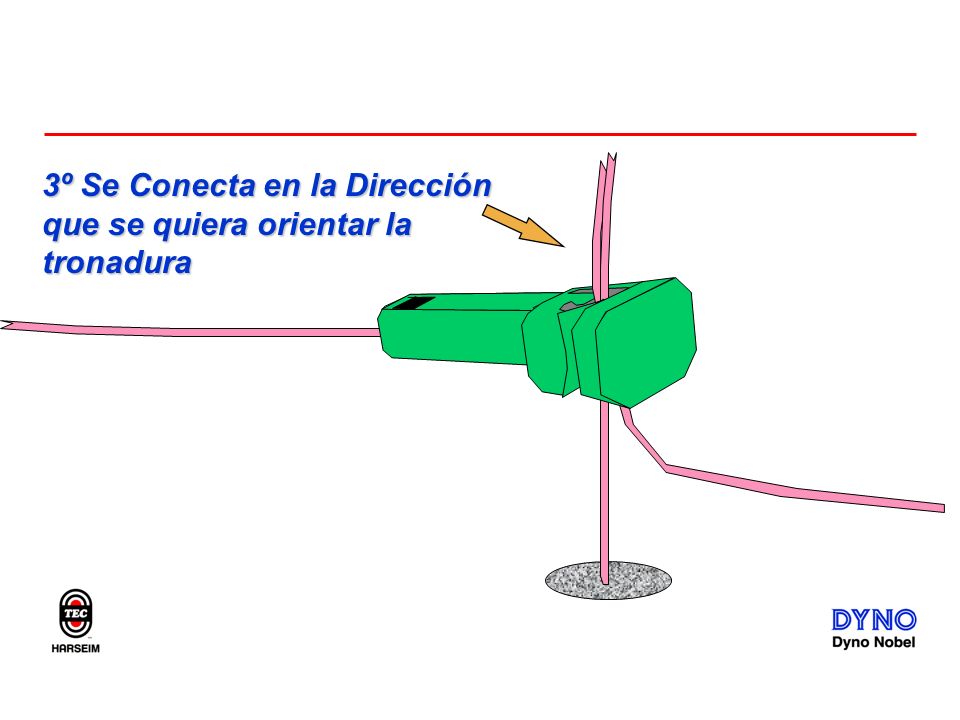

17 3º Se Conecta en la Dirección que se quiera orientar la tronadura

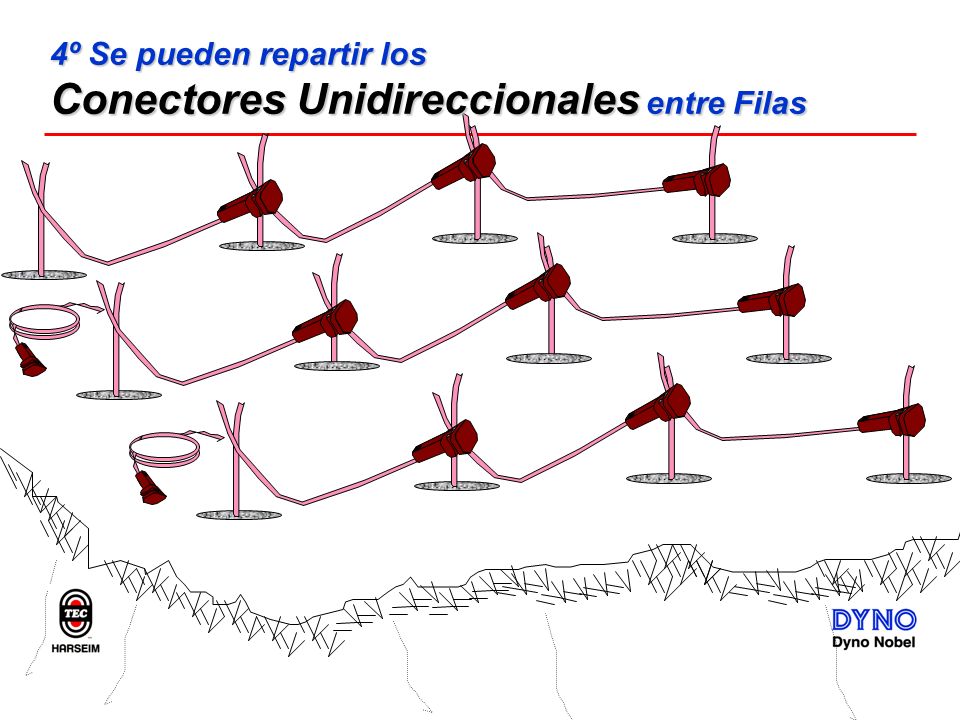

18 Conectores Unidireccionales entre Filas
4º Se pueden repartir los Conectores Unidireccionales entre Filas

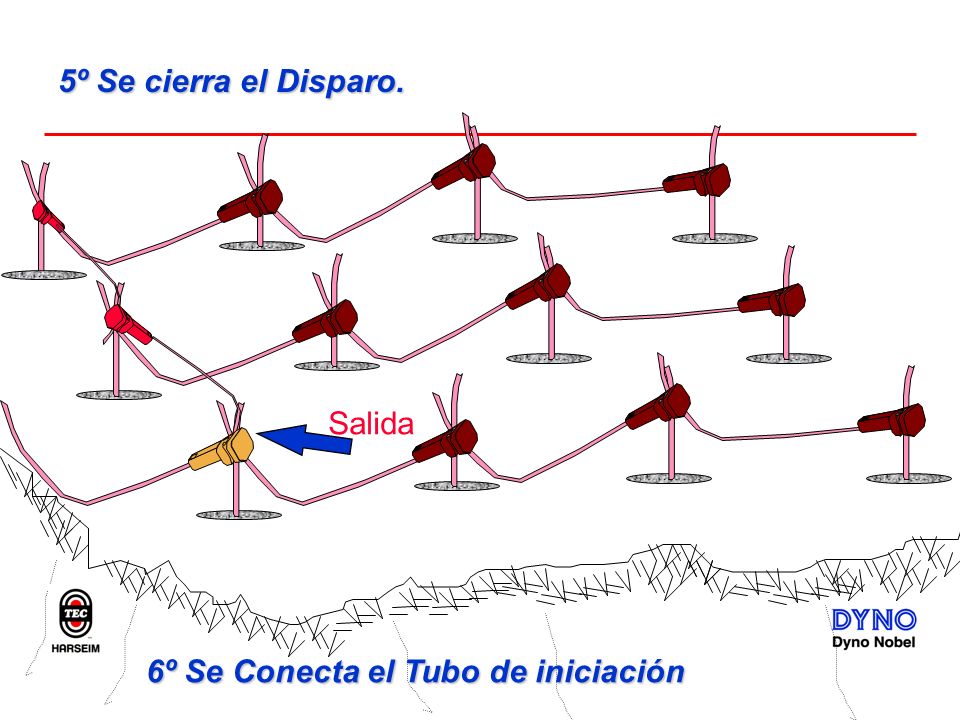

19 5º Se cierra el Disparo. Salida 6º Se Conecta el Tubo de iniciación

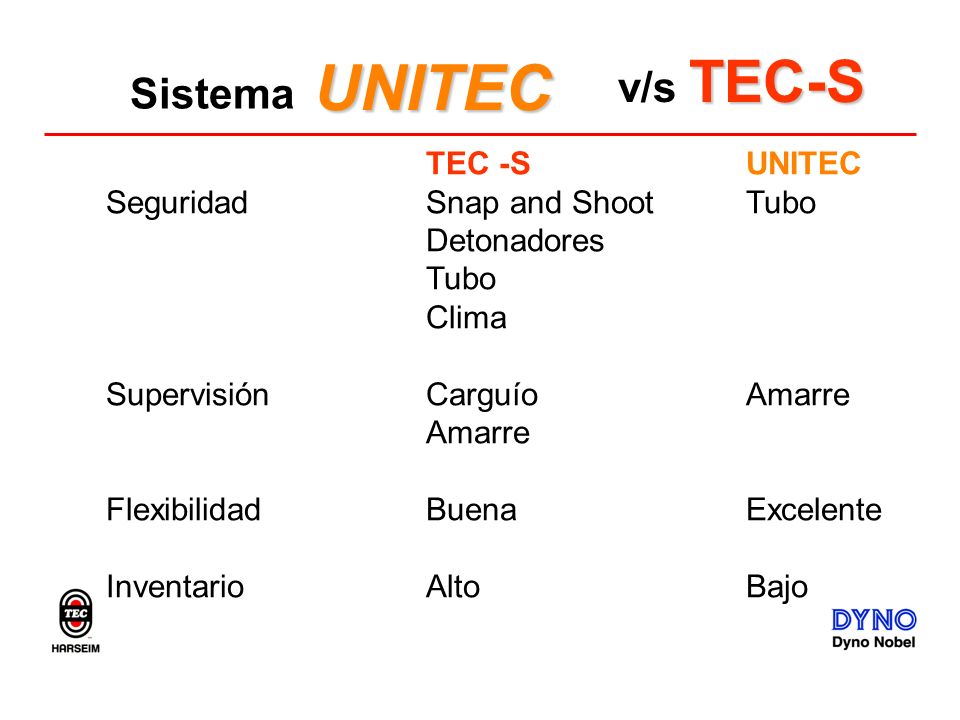

20 UNITEC v/s TEC-S Sistema TEC -S UNITEC Seguridad Snap and Shoot Tubo
Detonadores Tubo Clima Supervisión Carguío Amarre Amarre Flexibilidad Buena Excelente Inventario Alto Bajo

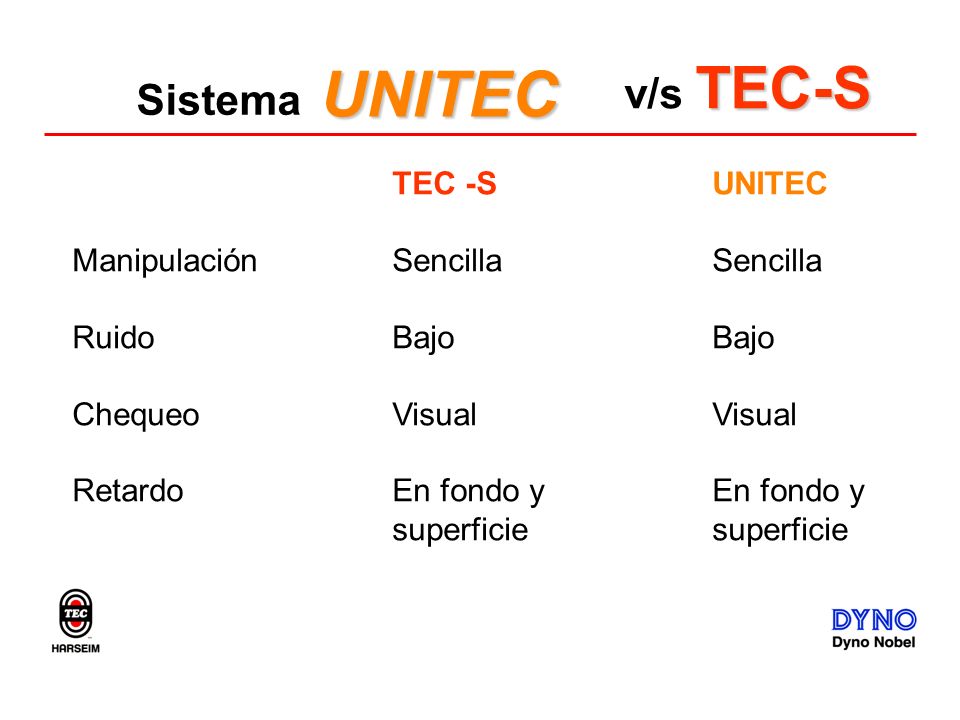

21 UNITEC v/s TEC-S Sistema TEC -S UNITEC Manipulación Sencilla Sencilla
Ruido Bajo Bajo Chequeo Visual Visual Retardo En fondo y En fondo y superficie superficie
