1 GEOTECHNICAL AND CIVIL ENGINEERING CONTRACTORS
SISTEMA “TOP DOWN”

2 SISTEMA “TOP DOWN” Principio
Ejecución de muros de sostenimiento y columnas prefundadas desde la superficie. Construcción simultánea de sótanos y superestructura. Disminución del plazo total de ejecución por superposición de ambas actividades. Excavación y construcción de sótanos en forma simultánea. No se utilizan anclajes postensados de sostenimiento.

3 Top Down Procedimiento General

4 Top Down Procedimiento General

5 Top Down Procedimiento General

6 Top Down Procedimiento General

7 Top Down Procedimiento General

8 Top Down Procedimiento General

9 Top Down Procedimiento General

10 Top Down Procedimiento General

11 Top Down Procedimiento General

12 Variaciones del método Mix-Down
Ejecución combinada de excavación a cielo abierto y top-down. Posibilidad de construcción total o parcial de la superestructura.

13 Procedimiento Constructivo Torre Libertad (MEXICO)

14 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 1 Construcción de pilas de cimentación oblongas y colocación de perfiles metálicos -29.50 -31.00 0.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Depósitos profundos Capa dura Algunos perfiles precimentados, ya existen Pilas de cimentación oblongas -1.60 (Nivel de plataforma) -3.00 Perfiles metálicos precimentados Atoyac Reforma a -5.50 -25.40 -27.40 -33.50

15 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 2 Construcción de muros de cortante en zona de rampas -29.50 -31.00 0.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura Muro de cortante en zona de rampas -1.60 (Nivel de plataforma) -3.00 Atoyac Reforma Depósitos profundos Pilas de cimentación oblongas a

16 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 3 Construcción de sistema de abatimiento de nivel freático -29.50 -31.00 0.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura 8 Pozos de abatimiento de nivel freático -3.00 Perforación de 10”, tubo ranurado de 4”, perforación a 29 m de profundidad y bomba ubicada a 26 m de profundidad. Atoyac Reforma Depósitos profundos a

17 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 4 Construcción de losa de planta baja en colindancia con Río Atoyac -29.50 -31.00 0.00 -1.60 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura Zona de acceso a excavación y rezaga de material Secuencia: 1 Nota: La secuencia de construcción es la de losas. Atoyac Reforma Depósitos profundos a

18 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 5 Excavación y construcción de losa de sótano 1 -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -3.50 -4.90 Zona de acceso a excavación y rezaga de material Secuencia: 2 Secuencia: 3 Secuencia: 1 Atoyac Reforma Depósitos profundos a

19 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 6 Excavación y construcción de losa de sótano 3 -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -3.50 -4.90 -9.30 -10.70 Secuencia: 4 Secuencia: 5 Secuencia: 2 Secuencia: 3 Secuencia: 1 Atoyac Reforma Depósitos profundos a

20 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 7 Excavación y construcción de losas de sótanos 2 y 4 -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -3.50 -4.90 -9.30 -12.20 -13.60 Secuencia: 4 Secuencia: 5 Secuencia: 2 Secuencia: 3 Secuencia: 1 Secuencia: 6 Secuencia: 7 Atoyac Reforma Depósitos profundos Secuencia: 8 Secuencia: 9 -10.70 -6.40 -7.80 a

21 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 8 Excavación y construcción de losa de sótano 5 -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -3.50 -4.90 -9.30 -12.20 -13.60 -15.10 -16.50 Secuencia: 4 Secuencia: 5 Secuencia: 2 Secuencia: 3 Secuencia: 1 Secuencia: 6 Secuencia: 7 Secuencia: 10 Secuencia: 11 Atoyac Reforma Depósitos profundos -10.70 -6.40 -7.80 Secuencia: 8 Secuencia: 9 a

22 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 9 Excavación y construcción de losa de sótano 6 -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -3.50 -4.90 -9.30 -12.20 -13.60 -15.10 -16.50 -18.00 -19.40 -20.90 Secuencia: 4 Secuencia: 5 Secuencia: 2 Secuencia: 3 Secuencia: 1 Secuencia: 6 Secuencia: 7 Secuencia: 10 Secuencia: 11 Secuencia: 12 Secuencia: 13 Atoyac Reforma Depósitos profundos -10.70 -6.40 -7.80 Secuencia: 8 Secuencia: 9 a

23 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 10 Excavación y construcción de losa de sótano 7 -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -18.00 -3.50 -4.90 -9.30 -12.20 -13.60 -15.10 -16.50 -19.40 -20.90 -22.40 Secuencia: 4 Secuencia: 5 Secuencia: 2 Secuencia: 3 Secuencia: 1 Secuencia: 6 Secuencia: 7 Secuencia: 10 Secuencia: 11 Secuencia: 12 Secuencia: 13 Secuencia: 14 Atoyac Reforma Depósitos profundos -10.70 -6.40 -7.80 Secuencia: 8 Secuencia: 9 a

24 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 11 Construcción de columnas definitivas hasta sótano 1 y cierre de zonas de acceso en losas -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -22.40 -20.90 -18.00 -3.50 -9.30 -12.20 -15.10 -6.40 Secuencia: 4 Secuencia: 5 Secuencia: 2 Secuencia: 3 Secuencia: 1 Secuencia: 6 Secuencia: 7 Secuencia: 10 Secuencia: 11 Secuencia: 12 Secuencia: 13 Secuencia: 14 Secuencia: 8 Secuencia: 9 -10.70 -13.60 -16.50 -19.40 -4.90 -7.80 Atoyac Reforma Depósitos profundos a

25 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 12 Construcción de losa de Planta Baja faltante -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -22.40 -20.90 -18.00 -3.50 -9.30 -12.20 -15.10 -6.40 Secuencia: 4 Secuencia: 5 Secuencia: 2 Secuencia: 3 Secuencia: 1 Secuencia: 6 Secuencia: 7 Secuencia: 10 Secuencia: 11 Secuencia: 12 Secuencia: 13 Secuencia: 14 Secuencia: 8 Secuencia: 9 Secuencia: 15 -10.70 -13.60 -16.50 -19.40 -4.90 -7.80 Atoyac Reforma Depósitos profundos a

26 Procedimiento Constructivo Torre Libertad (MEXICO)
Etapa 13 Construcción de superestructura -29.50 -31.00 0.00 -3.00 Costra superficial Serie arcillosa superior Serie arcillosa inferior Capa dura -22.40 -20.90 -18.00 -3.50 -9.30 -12.20 -15.10 -6.40 Secuencia: 1 Secuencia: 2 Secuencia: 15 Secuencia: 4 Secuencia: 8 Secuencia: 6 Secuencia: 10 Secuencia: 12 Secuencia: 14 Secuencia: 3 Secuencia: 9 Secuencia: 5 Secuencia: 7 Secuencia: 11 Secuencia: 13 Superestructura -10.70 -13.60 -16.50 -19.40 -4.90 -7.80 Atoyac Reforma Depósitos profundos a

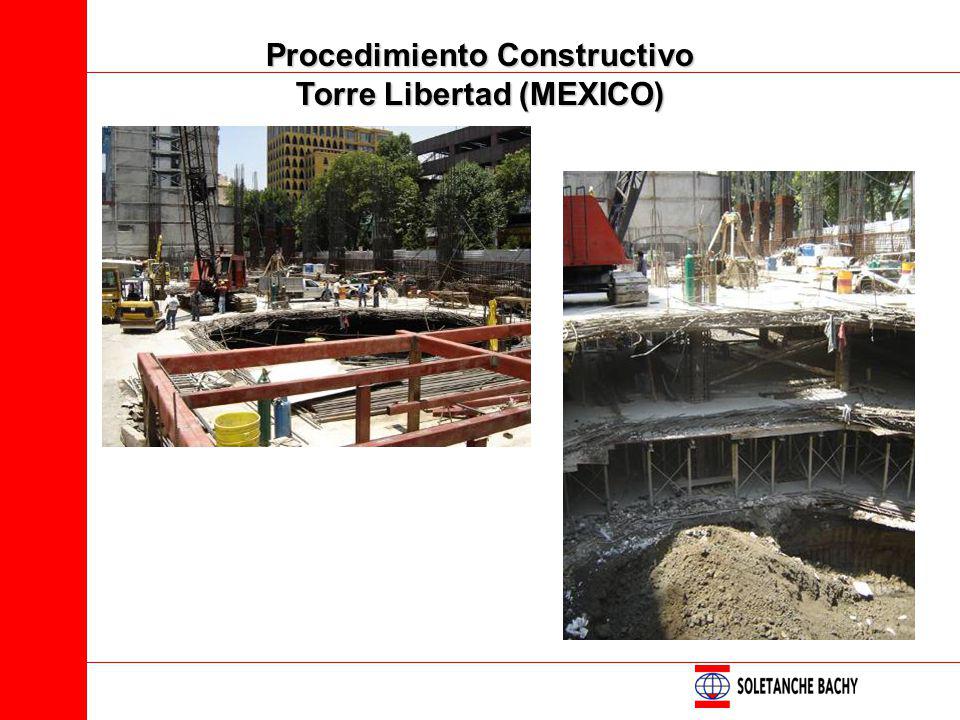

27 Procedimiento Constructivo Torre Libertad (MEXICO)

28 Procedimiento Constructivo Torre Libertad (MEXICO)

29 Procedimiento Constructivo Torre Libertad (MEXICO)

30 Procedimiento Constructivo Torre Libertad (MEXICO)

31 Sistema Top- Down Museo El Chopo (MEXICO)

32 Sistema Top- Down Museo El Chopo (MEXICO)

33 OTRAS OBRAS BAJO SISTEMA “MIX & TOP - DOWN”
ROSBANK MOSCOW

34 OTRAS OBRAS BAJO SISTEMA “MIX & TOP - DOWN”
ROSBANK MOSCOW

35 OTRAS OBRAS BAJO SISTEMA “MIX & TOP - DOWN”

36 MOSCOW CITY TOWER Arq. Norman Foster & Partners Height 612m
10 basements 6m thick raft slab

37

38 CITY TOWER

39 MOSCOU – CITY TOWER
