Calderas Acuotubulares Instituto Politécnico Nacional Unidad Profesional Interdisciplinaria de Biotecnología Electromecanica de Procesos 4BM3 Porf. Colin Avila Rogelio Equipo 8 Ramírez Serrano Irais Velo Silvestre Jazmín Elizabeth

2 Suavizante de agua El suavizante de agua es un tipo especial de "filtro" que quita el calcio y el magnesio en el agua dura usando cuentas de plástico que se limpia a si mismo periódicamente por un proceso llamado "regeneración."

3 Agua dura ¿Qué es? ¿Por qué es importante ?
Se refiere como agua dura a en la cual se encuentra un alto contenido de calcio o magnesio Las sales bloquean los filtros, grifos, duchas y otros accesorios, además forman depósitos solidos que obstruyen el flujo del agua

4 Intercambio ionico El cual elimina las sales indeseables, hay varios modelos que dependen de la aplicación

5 El agua entra en un recipiente con resina especial, donde por medio de una reaccion quimica, a medida que el agua pasa los iones de calcio y magnesio van intercambiando lugar con iones de sodio, dando como resultado agua blanda

6 Componentes Tanque para minerales: donde toma lugar el filtrado
Tanque de salmuera: donde es almacenasda la solucion concentrada de sal o potacio Valvula de control: controla el flujo de agua hacia afuera y dentro de los tanques

7 ¿Cómo funciona? Aquí buscare una imagen para explicar

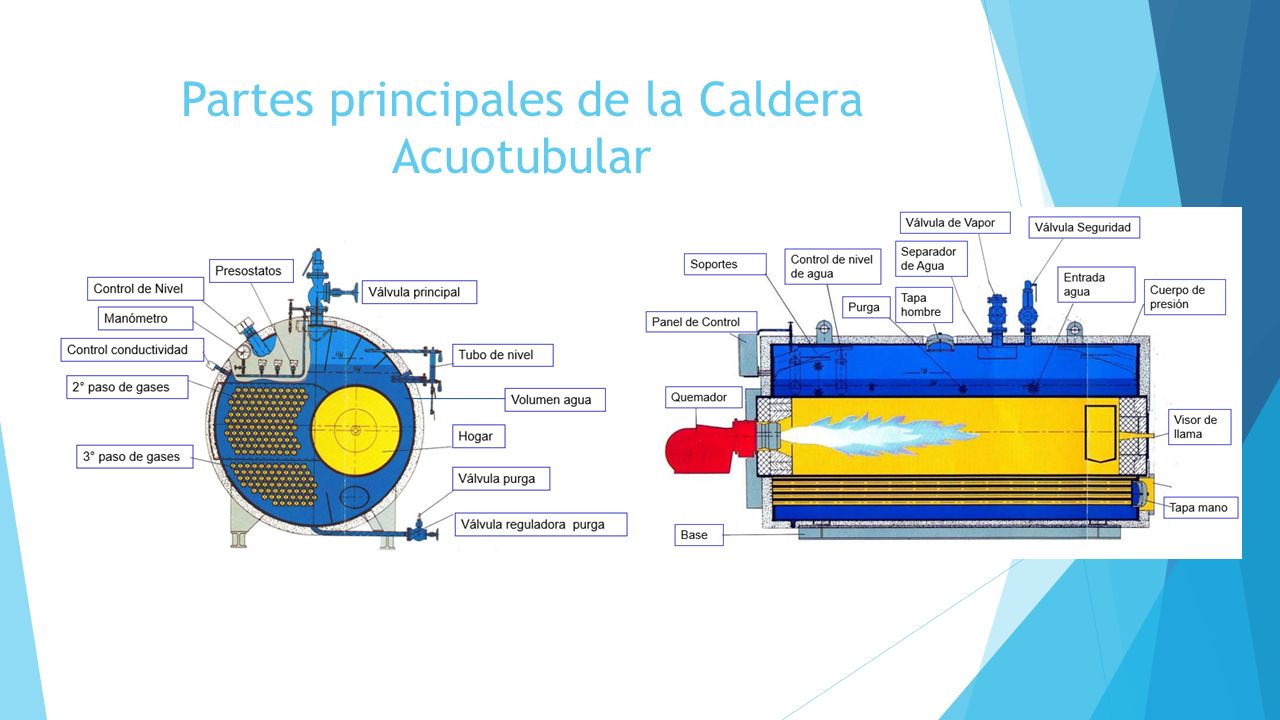

8 Partes principales de la Caldera Acuotubular

9

10 Ventajas y Desventajas
Mayor eficiencia. Alto coste de adquisición Presión de trabajo >25 bar Mayor seguridad para altas presiones. Alto coste de instalación  Menor peso por unidad de potencia generada. Baja calidad del vapor (Título)~0.85 Por tener pequeño volumen de agua en relación a su capacidad de evaporación, puede ser puesta en marcha rápidamente. Deben ser alimentadas con agua de gran pureza, ya que las incrustaciones en el interior de los tubos son, a veces, inaccesibles y pueden provocar roturas de los mismos.  Son innexplosivas Debido al pequeño volumen de agua, le es más difícil ajustarse a las grandes variaciones del consumo de vapor, siendo necesario hacerlas funcionar a mayor presión de la requerida.

11 Seguridad y control Encendido de la chispa Piezoeléctrico; es un cristal de cuarzo de que se carga eléctricamente cuando se le deforma, no necesita conexión eléctrica Por filamento incandescente; se calienta al paso de una corriente eléctrica; necesita conexión eléctrica, y el filamento es muy frágil. Por chispa de alta tensión; un transformador genera una tensión que produce el salto de una chispa; es un sistema de larga vida pero necesitar conexión eléctrica El paso de combustible y el comburente deben quedar cerrados cuando la caldera está parada enfriar la caldera.

12 Control de encendido y mantenimiento de la combustión, la extinción es debida casi siempre a que la mezcla aire/gas sobrepasa los límites de inflamabilidad. Los dispositivos para evitar estos riesgos suelen ser: ► Presostatos detectando la baja presión o alta presión de gas ► Detector de falta de aire comburente ► Detector de extinción de la llama Bimetálicos, se deforman por calor Termopares, generan una cierta tensión al calentarse Electrónicos Anomalía reencendido de la llama Detección de falta de suministro eléctrico vital para los sensores y baterias Anomalía paro de seguridad, corte suministro de combustible y alarma Control del quemador, encendido y/o modular la potencia Control de la bomba y el ventilador, el paro de la bomba implica calentamiento; el del ventilador puede llevar a que los gases no se evacuen, lo que supondrá una temperatura excesiva y dificultad en la combustión

13 Control de nivel de agua en el interior de la caldera, (T y ptos calientes)
Control de aparición de inquemados por un analizador de gases Control de temperatura de los humos; T pérdidas en los humos; T riesgo de condensación Control de T en la caldera; los ptos calientes acortan la vida Control de condensados, si se producen, hay que neutralizarlos y evacuarlos

14 Riesgos de Calderas Acuotubulares
La operación con Calderas, presenta muchos riesgos para los trabajadores, siendo los principales: Explosión Quemaduras Caídas de distinto nivel Atrapamientos Golpes

15 Riesgo de explosión El principal riesgo que presentan las calderas son las explosiones. Estas explosiones se pueden clasificar en: Explosiones físicas por rotura de las partes a presión: Se produce por la vaporización instantánea y la expansión brusca del agua contenida en la caldera, como efecto de la rotura producida en un elemento sometido a presión. Explosión química en el hogar: Se produce por la combustión instantánea de los vapores del combustible acumulados en el hogar o por la reacción del agua con sales fundidas.

16 Motivos por los que se producen las eplosiones
Medidas preventivas de eplosiones Una presión superior a la de diseño puede provocar una rotura de las partes a presión. Por ello, hay que mirar los manómetros y utilizar los presostatos (que paran la aportación calorífica) y las válvulas de seguridad (para liberar vapor). Una temperatura superior a la de diseño también puede provocar una explosión, por la rotura de partes de la caldera que están a presión. La falta de agua, la alta temperatura del fluido, incrustaciones internas, etc.; pueden aumentar la temperatura. Por una disminución del espesor de las partes sometidas a presión puede provocar una rotura de las mismas. Esta disminución puede ser causada por la corrosión y/o la erosión. Un indicador de presión (manómetro). Un indicador de temperatura. Un indicador de nivel de fluido. Los reguladores de estos aspectos. Una válvula de seguridad o alivio de la presión (esencial para evitar una subpresión peligrosa). Controlar permanentemente el estado de los dispositivos de seguridad de los aparatos.

17 Aplicaciones Son idóneas para todos aquellos procesos industriales en los que se requieran altas presiones de vapor, grandes producciones de vapor o ambas condiciones a la vez. Producción de vapor: de 1.0 a 200 t/h Presión de trabajo >25 bar Generadores de agua caliente Generadores de agua sobrecalentada
