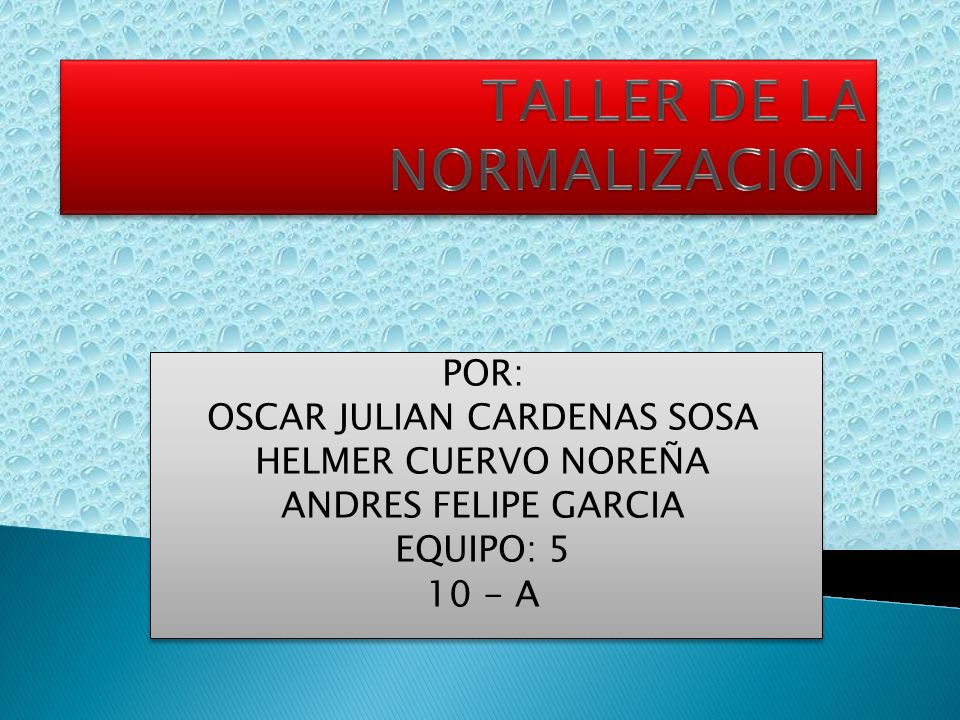

1 POR: OSCAR JULIAN CARDENAS SOSA HELMER CUERVO NOREÑA ANDRES FELIPE GARCIA EQUIPO: 5 10 - A POR: OSCAR JULIAN CARDENAS SOSA HELMER CUERVO NOREÑA ANDRES FELIPE GARCIA EQUIPO: 5 10 - A

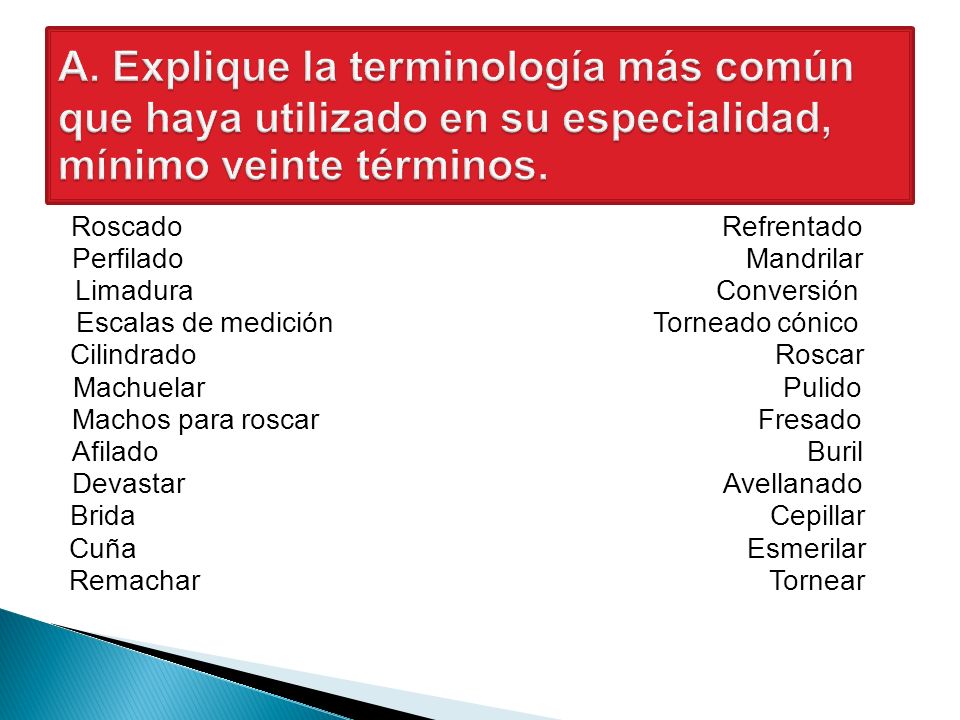

2 Roscado Refrentado Perfilado Mandrilar Limadura Conversión Escalas de medición Torneado cónico Cilindrado Roscar Machuelar Pulido Machos para roscar Fresado Afilado Buril Devastar Avellanado Brida Cepillar Cuña Esmerilar Remachar Tornear

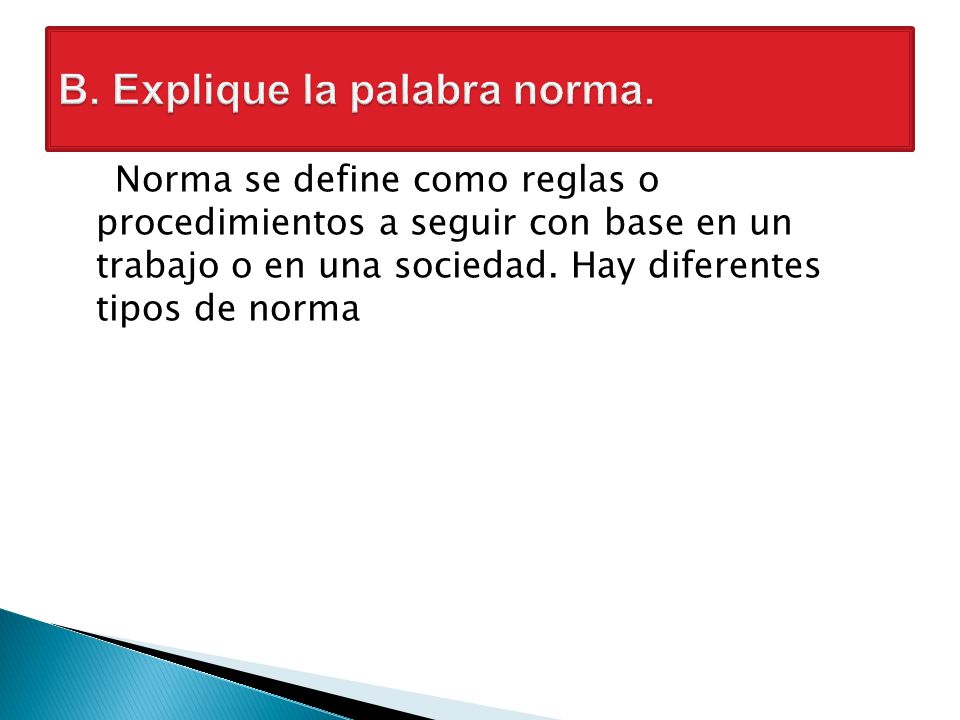

3 Norma se define como reglas o procedimientos a seguir con base en un trabajo o en una sociedad. Hay diferentes tipos de norma

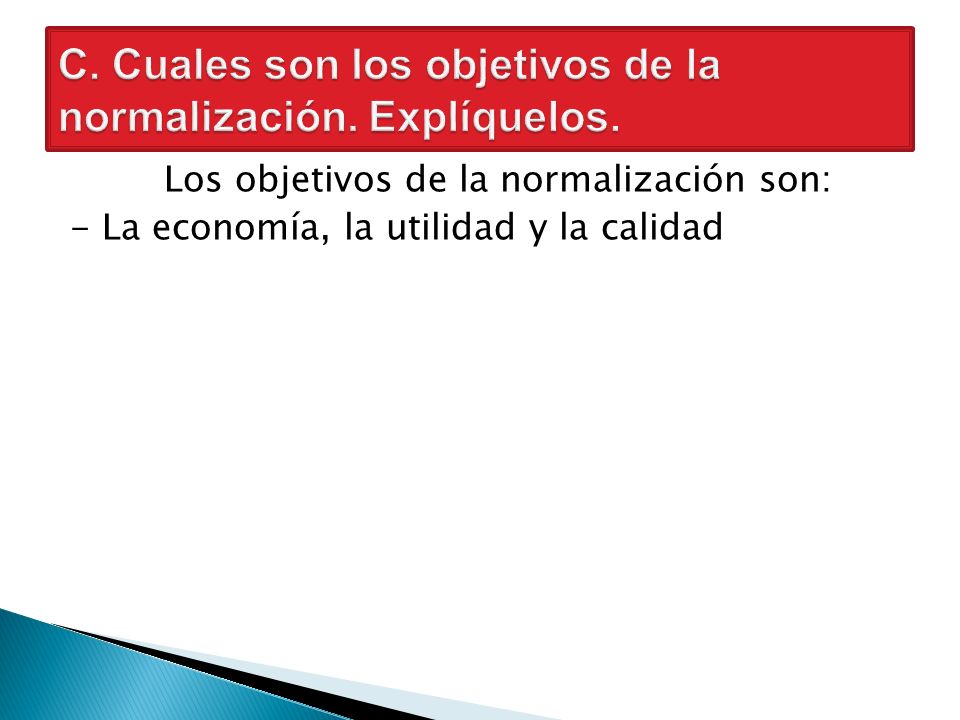

4 Los objetivos de la normalización son: - La economía, la utilidad y la calidad

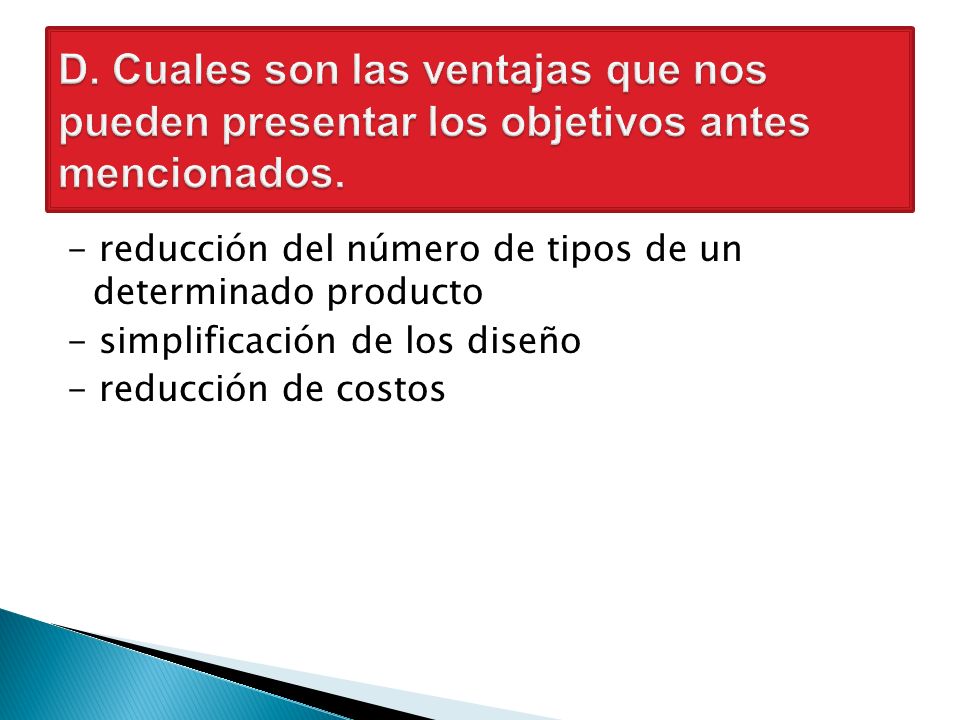

5 - reducción del número de tipos de un determinado producto - simplificación de los diseño - reducción de costos

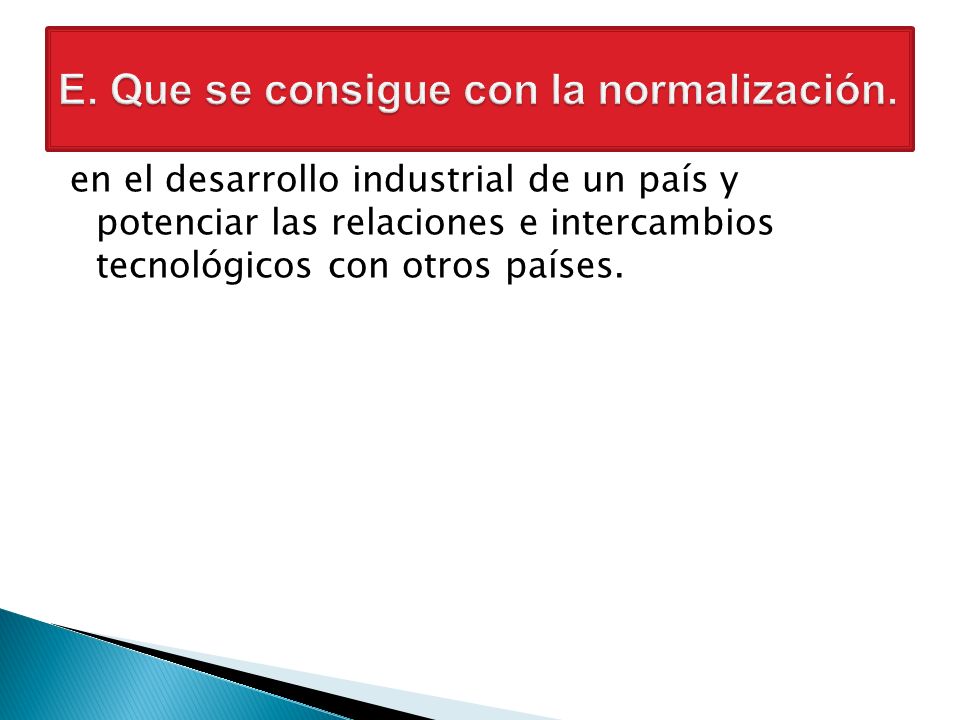

6 en el desarrollo industrial de un país y potenciar las relaciones e intercambios tecnológicos con otros países.

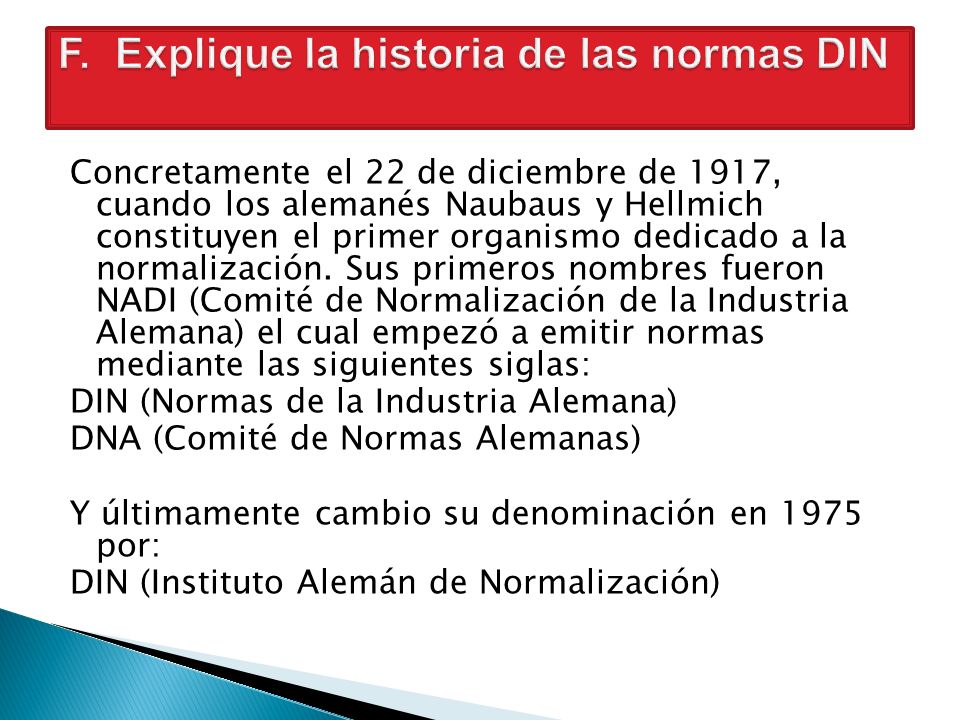

7 Concretamente el 22 de diciembre de 1917, cuando los alemanés Naubaus y Hellmich constituyen el primer organismo dedicado a la normalización. Sus primeros nombres fueron NADI (Comité de Normalización de la Industria Alemana) el cual empezó a emitir normas mediante las siguientes siglas: DIN (Normas de la Industria Alemana) DNA (Comité de Normas Alemanas) Y últimamente cambio su denominación en 1975 por: DIN (Instituto Alemán de Normalización)

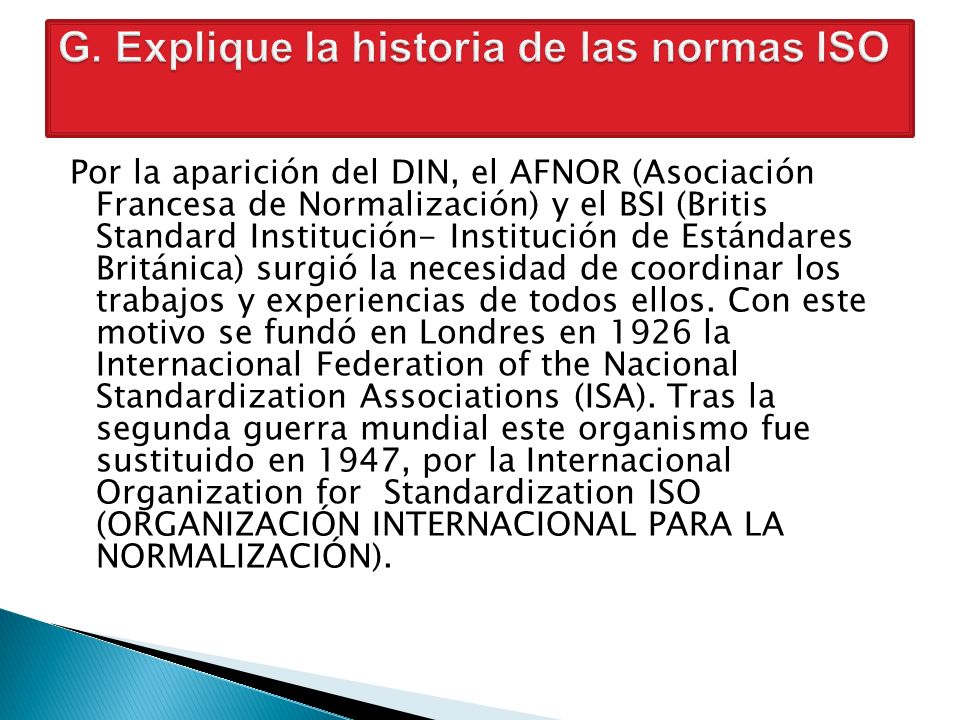

8 Por la aparición del DIN, el AFNOR (Asociación Francesa de Normalización) y el BSI (Britis Standard Institución- Institución de Estándares Británica) surgió la necesidad de coordinar los trabajos y experiencias de todos ellos. Con este motivo se fundó en Londres en 1926 la Internacional Federation of the Nacional Standardization Associations (ISA). Tras la segunda guerra mundial este organismo fue sustituido en 1947, por la Internacional Organization for Standardization ISO (ORGANIZACIÓN INTERNACIONAL PARA LA NORMALIZACIÓN).

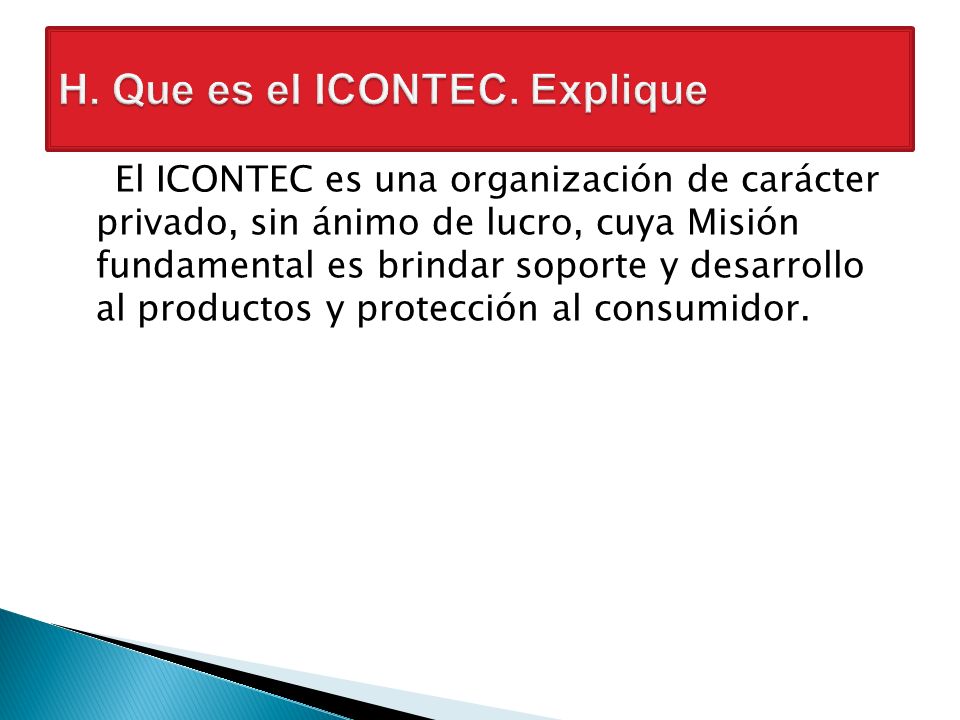

9 El ICONTEC es una organización de carácter privado, sin ánimo de lucro, cuya Misión fundamental es brindar soporte y desarrollo al productos y protección al consumidor.

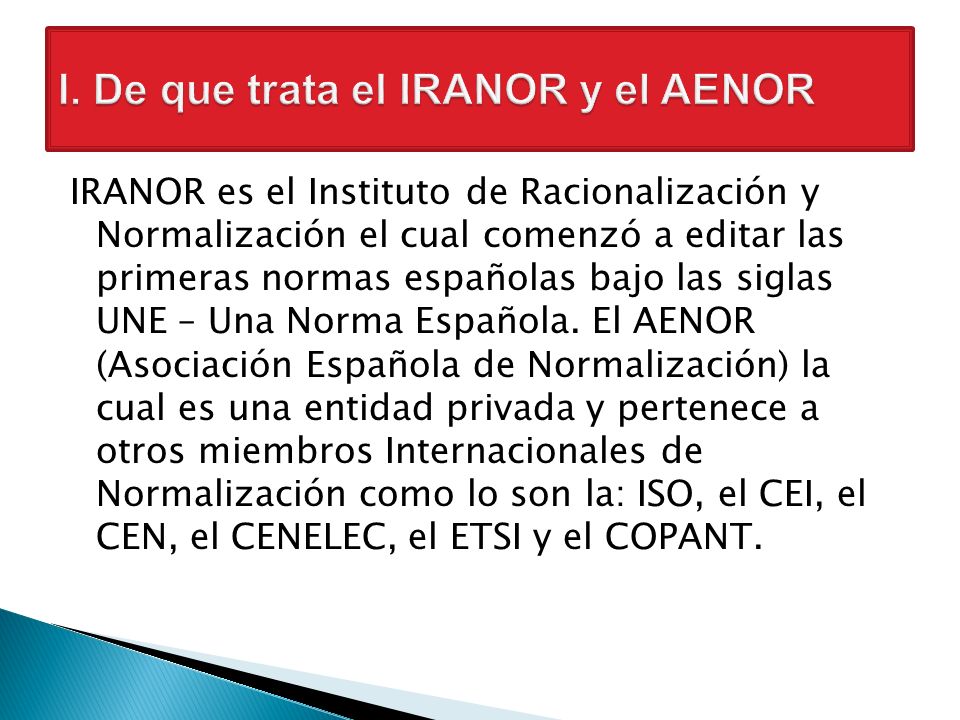

10 IRANOR es el Instituto de Racionalización y Normalización el cual comenzó a editar las primeras normas españolas bajo las siglas UNE – Una Norma Española. El AENOR (Asociación Española de Normalización) la cual es una entidad privada y pertenece a otros miembros Internacionales de Normalización como lo son la: ISO, el CEI, el CEN, el CENELEC, el ETSI y el COPANT.

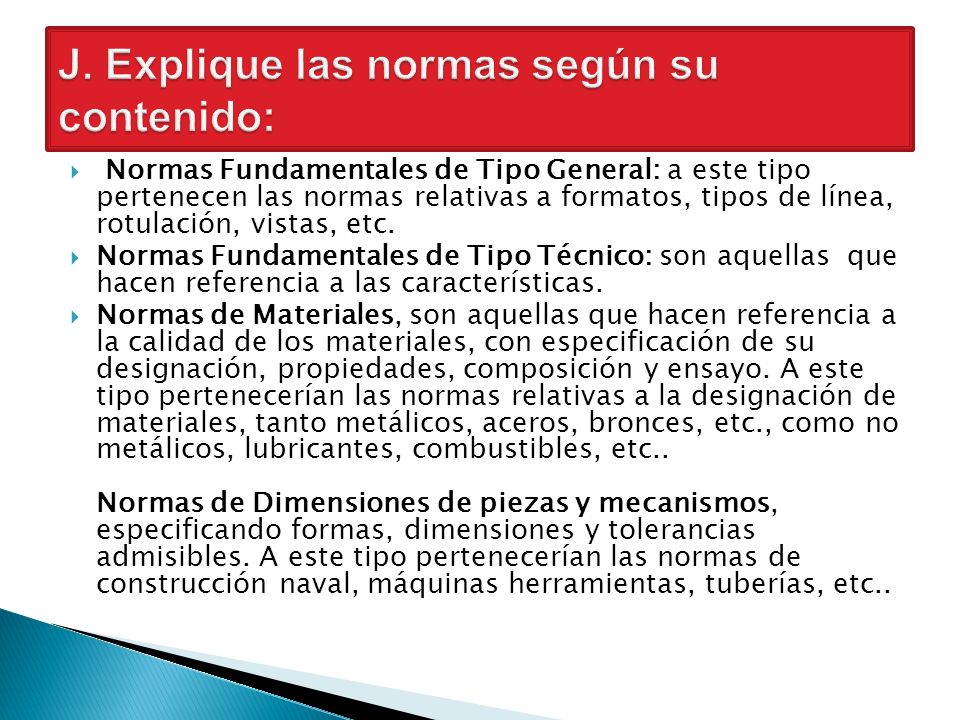

11  Normas Fundamentales de Tipo General: a este tipo pertenecen las normas relativas a formatos, tipos de línea, rotulación, vistas, etc.  Normas Fundamentales de Tipo Técnico: son aquellas que hacen referencia a las características.  Normas de Materiales, son aquellas que hacen referencia a la calidad de los materiales, con especificación de su designación, propiedades, composición y ensayo. A este tipo pertenecerían las normas relativas a la designación de materiales, tanto metálicos, aceros, bronces, etc., como no metálicos, lubricantes, combustibles, etc.. Normas de Dimensiones de piezas y mecanismos, especificando formas, dimensiones y tolerancias admisibles. A este tipo pertenecerían las normas de construcción naval, máquinas herramientas, tuberías, etc..

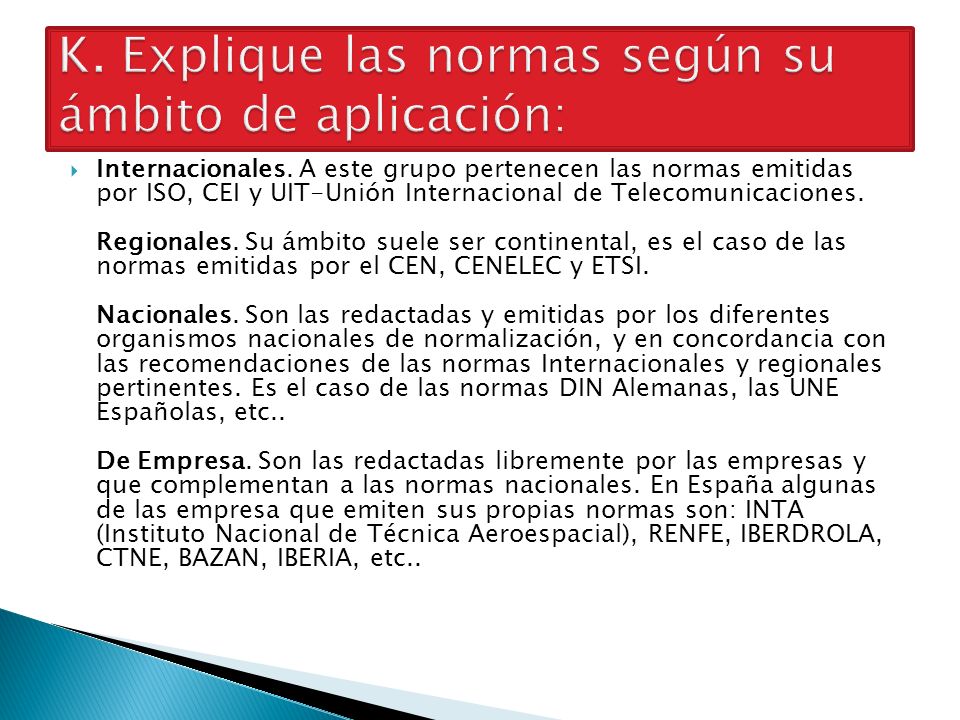

12  Internacionales. A este grupo pertenecen las normas emitidas por ISO, CEI y UIT-Unión Internacional de Telecomunicaciones. Regionales. Su ámbito suele ser continental, es el caso de las normas emitidas por el CEN, CENELEC y ETSI. Nacionales. Son las redactadas y emitidas por los diferentes organismos nacionales de normalización, y en concordancia con las recomendaciones de las normas Internacionales y regionales pertinentes. Es el caso de las normas DIN Alemanas, las UNE Españolas, etc.. De Empresa. Son las redactadas libremente por las empresas y que complementan a las normas nacionales. En España algunas de las empresa que emiten sus propias normas son: INTA (Instituto Nacional de Técnica Aeroespacial), RENFE, IBERDROLA, CTNE, BAZAN, IBERIA, etc..

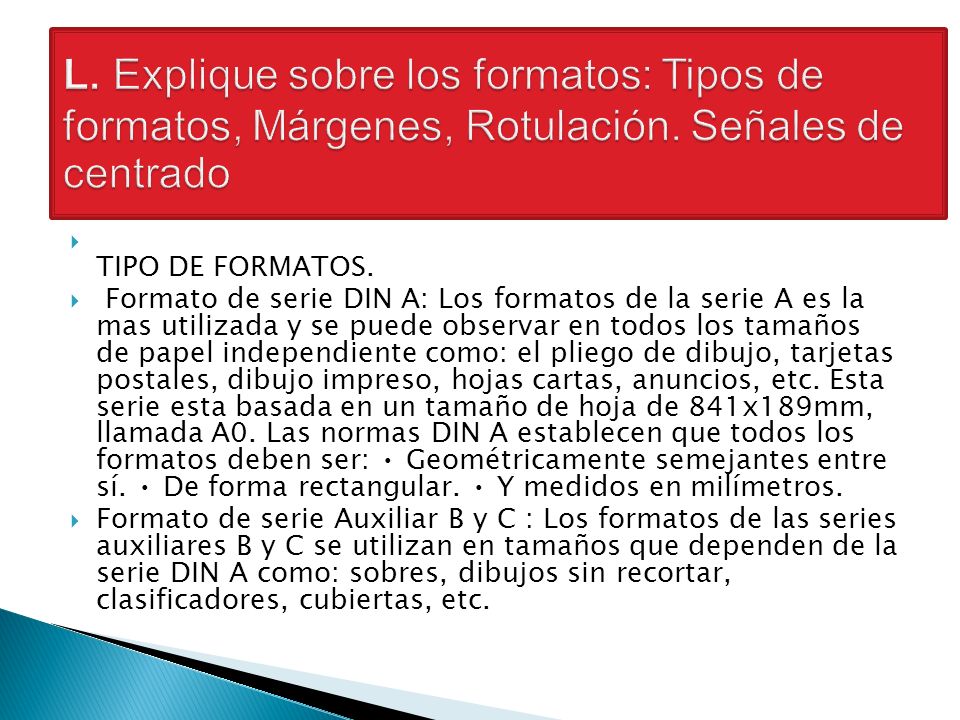

13  TIPO DE FORMATOS.  Formato de serie DIN A: Los formatos de la serie A es la mas utilizada y se puede observar en todos los tamaños de papel independiente como: el pliego de dibujo, tarjetas postales, dibujo impreso, hojas cartas, anuncios, etc. Esta serie esta basada en un tamaño de hoja de 841x189mm, llamada A0. Las normas DIN A establecen que todos los formatos deben ser: Geométricamente semejantes entre sí. De forma rectangular. Y medidos en milímetros.  Formato de serie Auxiliar B y C : Los formatos de las series auxiliares B y C se utilizan en tamaños que dependen de la serie DIN A como: sobres, dibujos sin recortar, clasificadores, cubiertas, etc.
