1 SIATL UNIVERSIDAD DE SONORA División de Ciencias Exactas y Naturales Departamento de Geología MATERIA HIDROGEOLOGIA PRESENTA: M.C. J. ALFREDO OCHOA G.

2  El Simulador de Flujos de Agua de Cuencas Hidrográficas denominado “SIATL” es una aplicación geoespacial que facilita la construcción de escenarios orientados a la toma de decisiones para apoyar diversos proyectos como: ordenamiento territorial, administración del agua, sustentabilidad de cuencas, prevención de desastres, construcción de infraestructura, estudios ecológicos, entre otros.

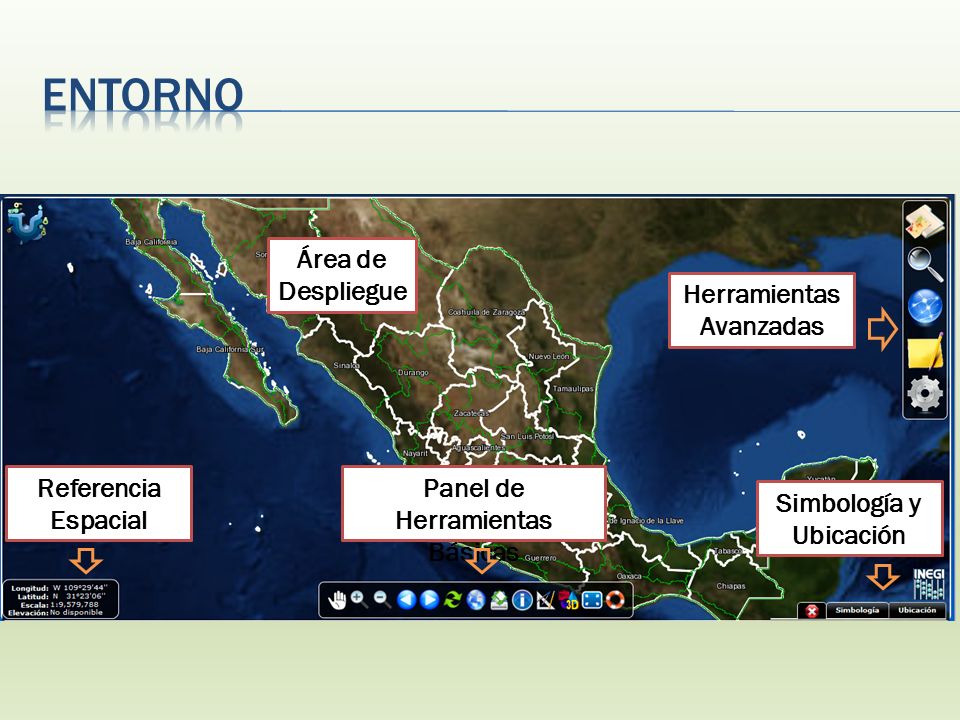

3 Área de Despliegue Herramientas Avanzadas Panel de Herramientas Básicas Referencia Espacial Simbología y Ubicación

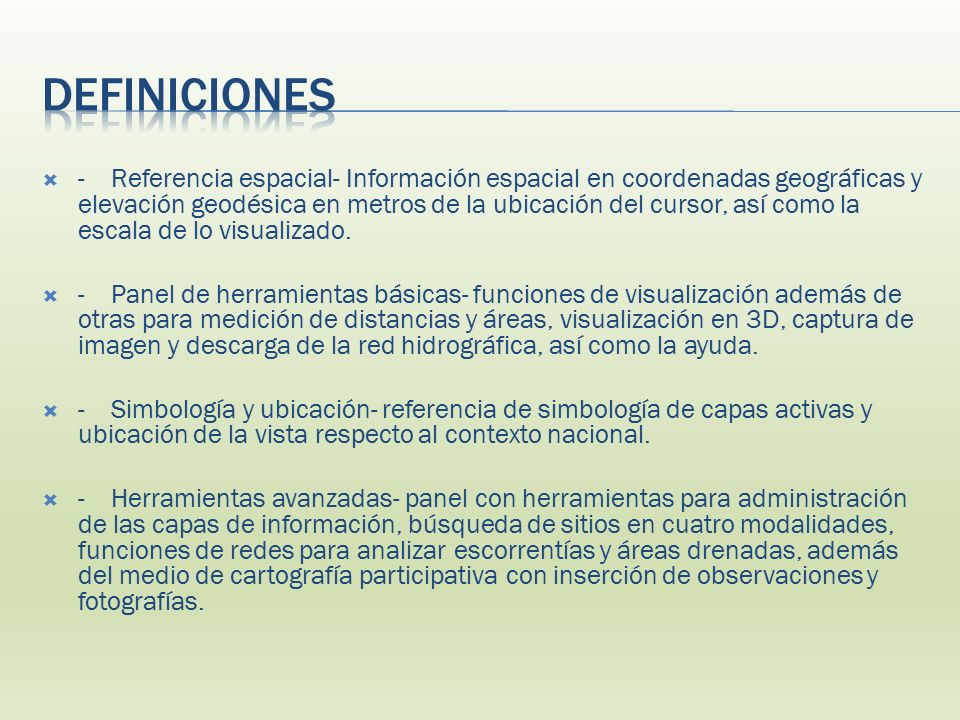

4  - Referencia espacial- Información espacial en coordenadas geográficas y elevación geodésica en metros de la ubicación del cursor, así como la escala de lo visualizado.  - Panel de herramientas básicas- funciones de visualización además de otras para medición de distancias y áreas, visualización en 3D, captura de imagen y descarga de la red hidrográfica, así como la ayuda.  - Simbología y ubicación- referencia de simbología de capas activas y ubicación de la vista respecto al contexto nacional.  - Herramientas avanzadas- panel con herramientas para administración de las capas de información, búsqueda de sitios en cuatro modalidades, funciones de redes para analizar escorrentías y áreas drenadas, además del medio de cartografía participativa con inserción de observaciones y fotografías.

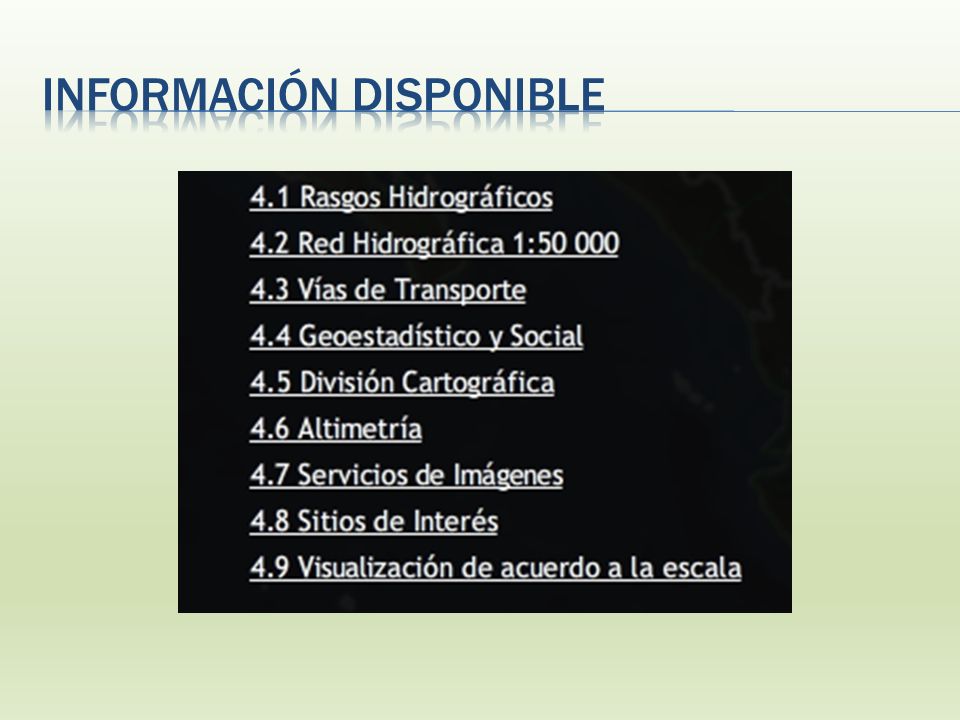

5

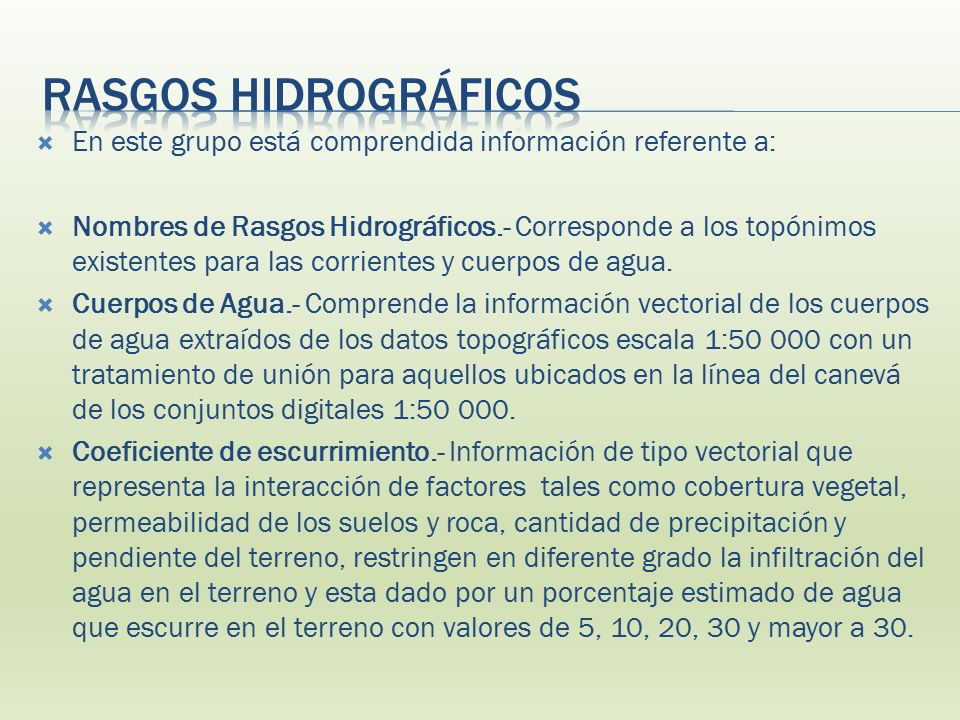

6  En este grupo está comprendida información referente a:  Nombres de Rasgos Hidrográficos.- Corresponde a los topónimos existentes para las corrientes y cuerpos de agua.  Cuerpos de Agua.- Comprende la información vectorial de los cuerpos de agua extraídos de los datos topográficos escala 1:50 000 con un tratamiento de unión para aquellos ubicados en la línea del canevá de los conjuntos digitales 1:50 000.  Coeficiente de escurrimiento.- Información de tipo vectorial que representa la interacción de factores tales como cobertura vegetal, permeabilidad de los suelos y roca, cantidad de precipitación y pendiente del terreno, restringen en diferente grado la infiltración del agua en el terreno y esta dado por un porcentaje estimado de agua que escurre en el terreno con valores de 5, 10, 20, 30 y mayor a 30.

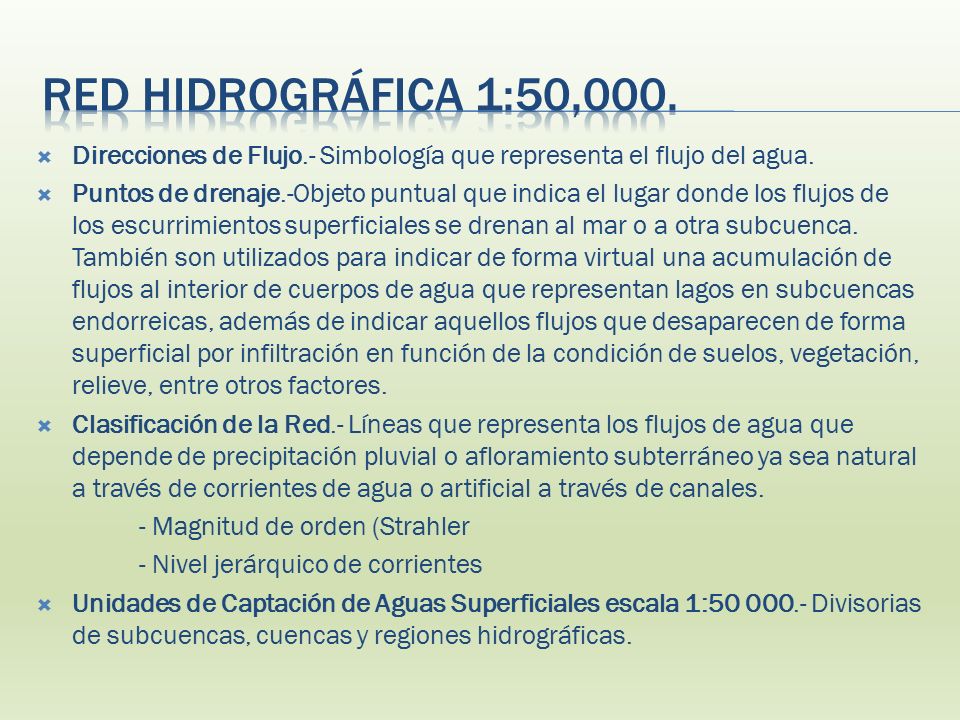

7  Direcciones de Flujo.- Simbología que representa el flujo del agua.  Puntos de drenaje.-Objeto puntual que indica el lugar donde los flujos de los escurrimientos superficiales se drenan al mar o a otra subcuenca. También son utilizados para indicar de forma virtual una acumulación de flujos al interior de cuerpos de agua que representan lagos en subcuencas endorreicas, además de indicar aquellos flujos que desaparecen de forma superficial por infiltración en función de la condición de suelos, vegetación, relieve, entre otros factores.  Clasificación de la Red.- Líneas que representa los flujos de agua que depende de precipitación pluvial o afloramiento subterráneo ya sea natural a través de corrientes de agua o artificial a través de canales. - Magnitud de orden (Strahler - Nivel jerárquico de corrientes  Unidades de Captación de Aguas Superficiales escala 1:50 000.- Divisorias de subcuencas, cuencas y regiones hidrográficas.

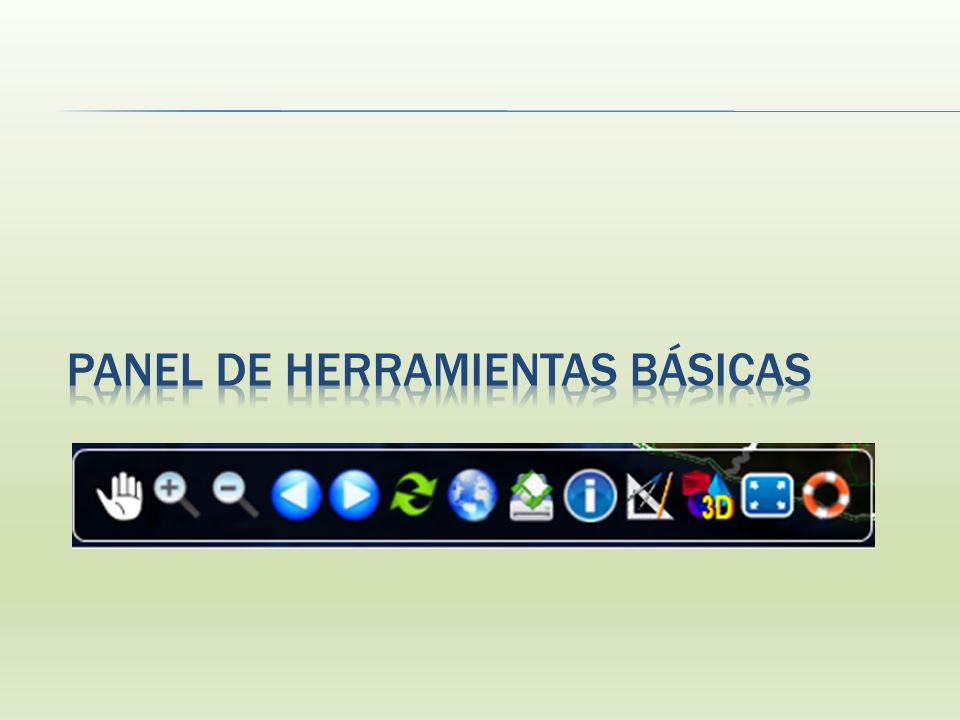

8

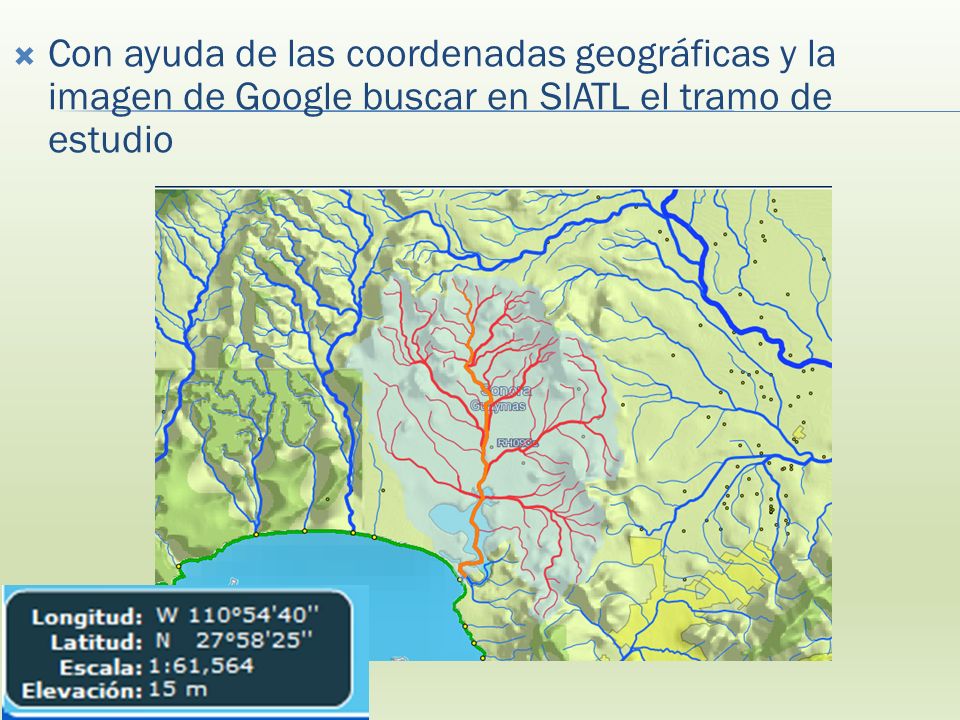

9  Con ayuda de las coordenadas geográficas y la imagen de Google buscar en SIATL el tramo de estudio

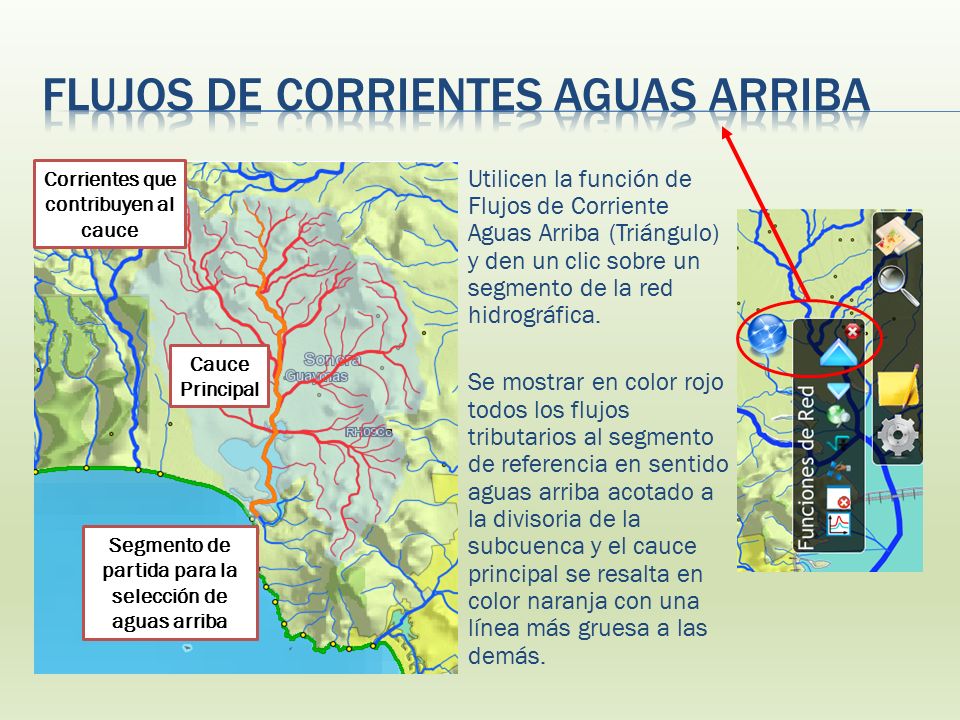

10 Utilicen la función de Flujos de Corriente Aguas Arriba (Triángulo) y den un clic sobre un segmento de la red hidrográfica. Se mostrar en color rojo todos los flujos tributarios al segmento de referencia en sentido aguas arriba acotado a la divisoria de la subcuenca y el cauce principal se resalta en color naranja con una línea más gruesa a las demás. Corrientes que contribuyen al cauce Cauce Principal Segmento de partida para la selección de aguas arriba

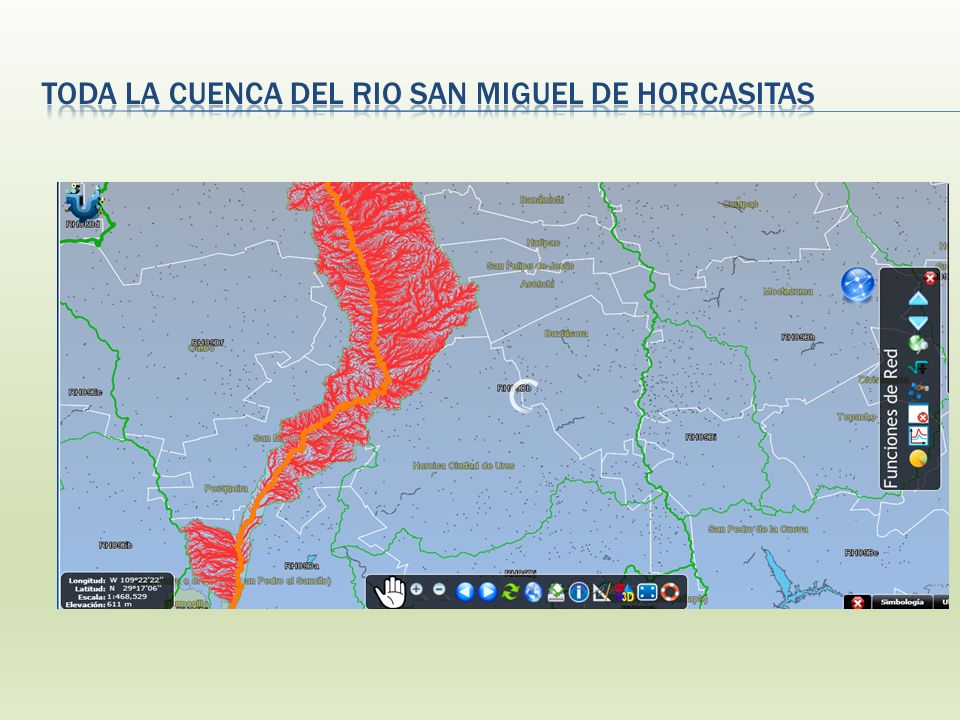

11

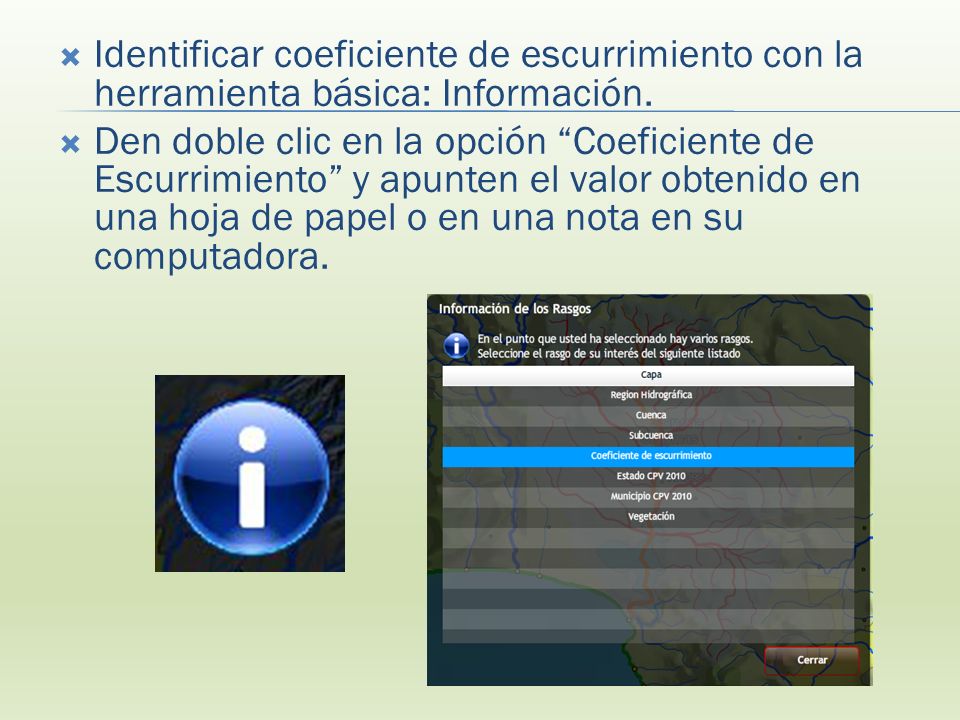

12  Identificar coeficiente de escurrimiento con la herramienta básica: Información.  Den doble clic en la opción “Coeficiente de Escurrimiento” y apunten el valor obtenido en una hoja de papel o en una nota en su computadora.

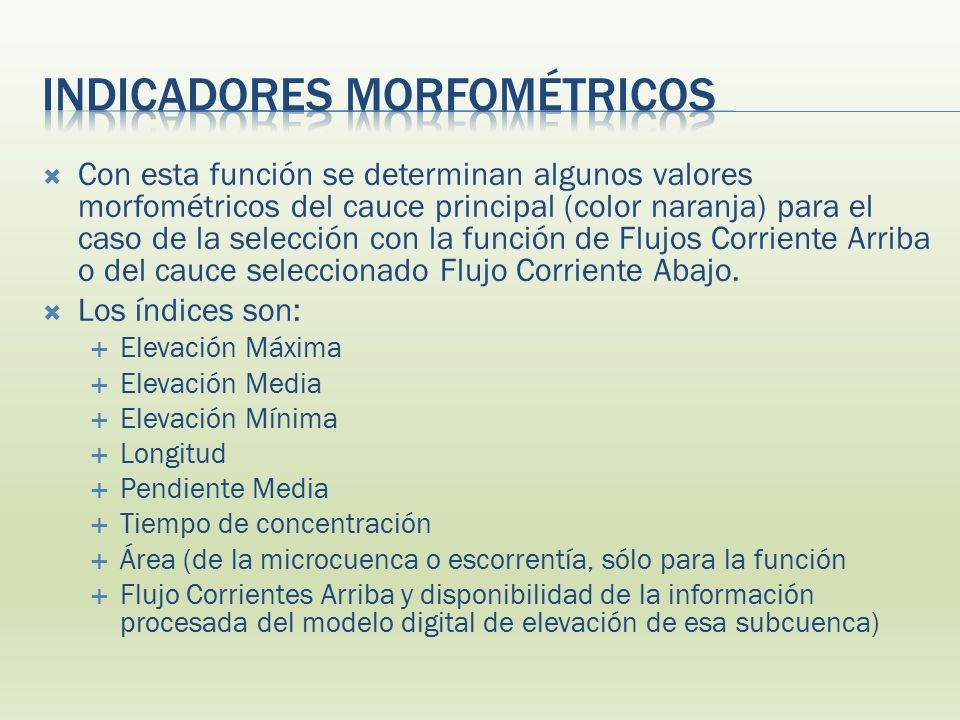

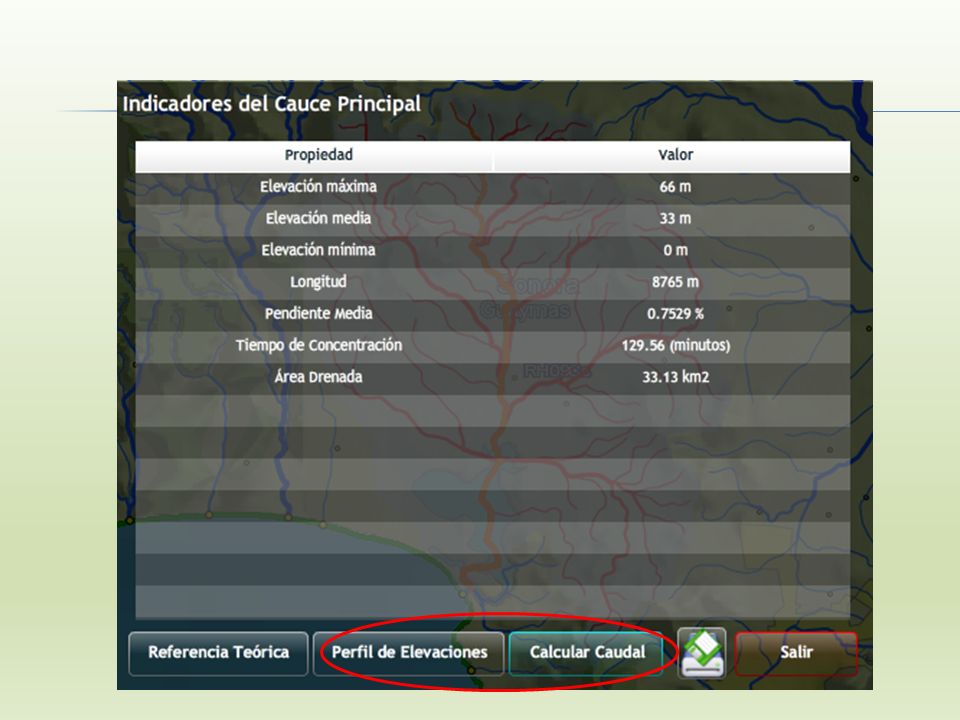

13  Con esta función se determinan algunos valores morfométricos del cauce principal (color naranja) para el caso de la selección con la función de Flujos Corriente Arriba o del cauce seleccionado Flujo Corriente Abajo.  Los índices son:  Elevación Máxima  Elevación Media  Elevación Mínima  Longitud  Pendiente Media  Tiempo de concentración  Área (de la microcuenca o escorrentía, sólo para la función  Flujo Corrientes Arriba y disponibilidad de la información procesada del modelo digital de elevación de esa subcuenca)

14

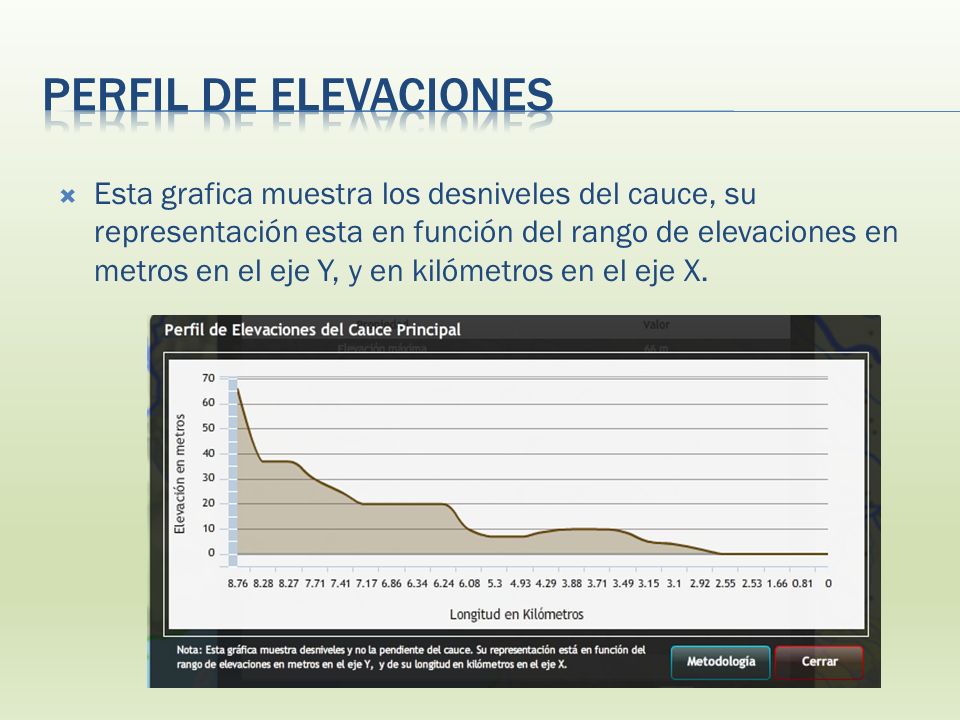

15  Esta grafica muestra los desniveles del cauce, su representación esta en función del rango de elevaciones en metros en el eje Y, y en kilómetros en el eje X.

16  El modelado de los escurrimientos de agua superficial es sumamente complejo y para la obtención de resultados precisos, se requieren de mediciones más detalladas y por consecuencia más datos, además de modelos digitales de elevación con mayor resolución por debajo de los 5 metros por pixel, así como de métodos más sofisticados que se traducen en algoritmos.

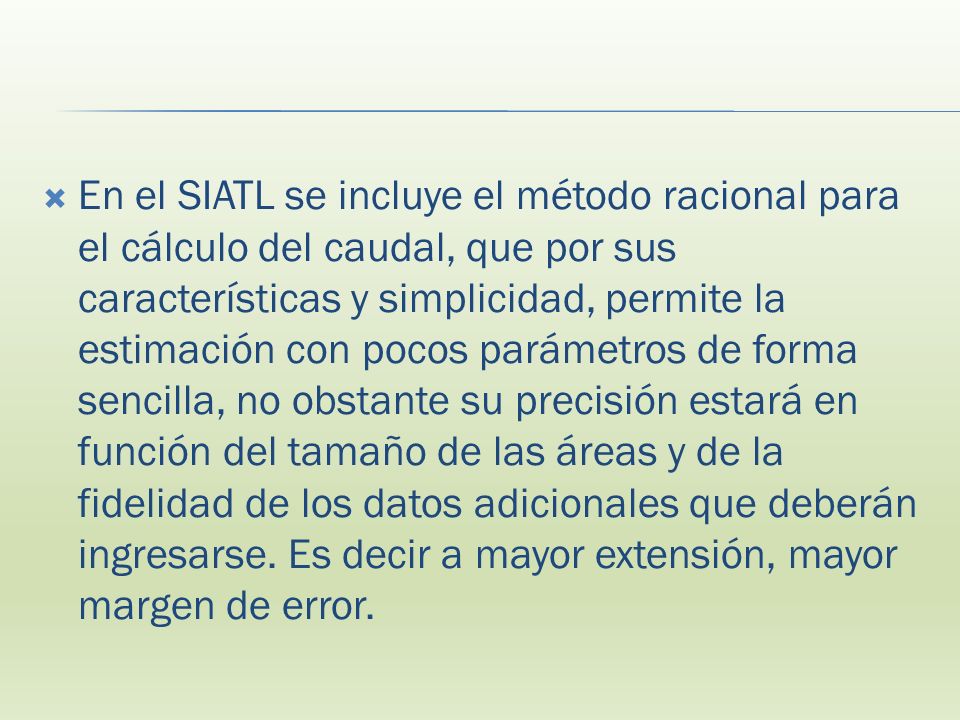

17  En el SIATL se incluye el método racional para el cálculo del caudal, que por sus características y simplicidad, permite la estimación con pocos parámetros de forma sencilla, no obstante su precisión estará en función del tamaño de las áreas y de la fidelidad de los datos adicionales que deberán ingresarse. Es decir a mayor extensión, mayor margen de error.

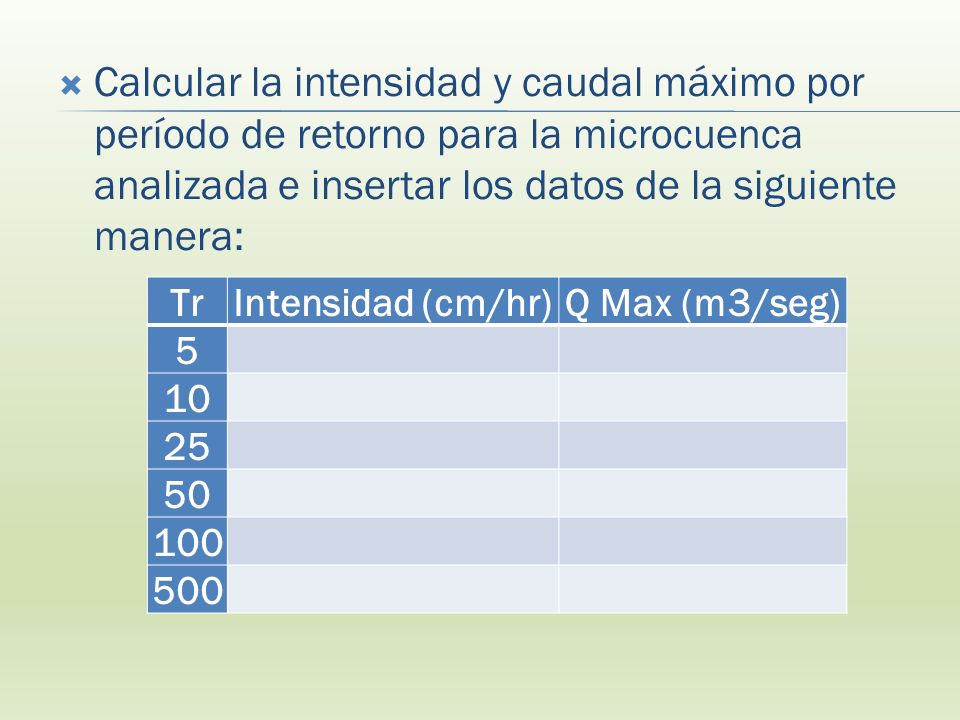

18  Calcular la intensidad y caudal máximo por período de retorno para la microcuenca analizada e insertar los datos de la siguiente manera: TrIntensidad (cm/hr)Q Max (m3/seg) 5 10 25 50 100 500
