27 April 2017.

Presentación del tema: "27 April 2017."— Transcripción de la presentación:

1 27 April 2017

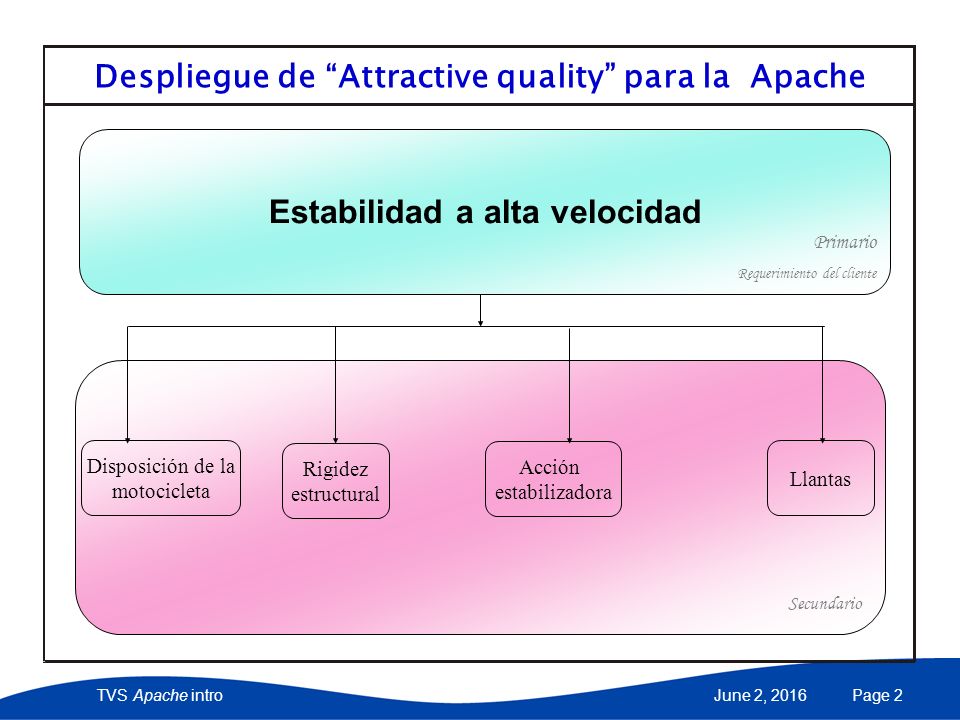

2 Despliegue de “Attractive quality” para la Apache
27 April 2017 Despliegue de “Attractive quality” para la Apache Estabilidad a alta velocidad Primario Requerimiento del cliente Disposición de la motocicleta Rigidez estructural Acción estabilizadora Secundario Llantas April 27, 2017

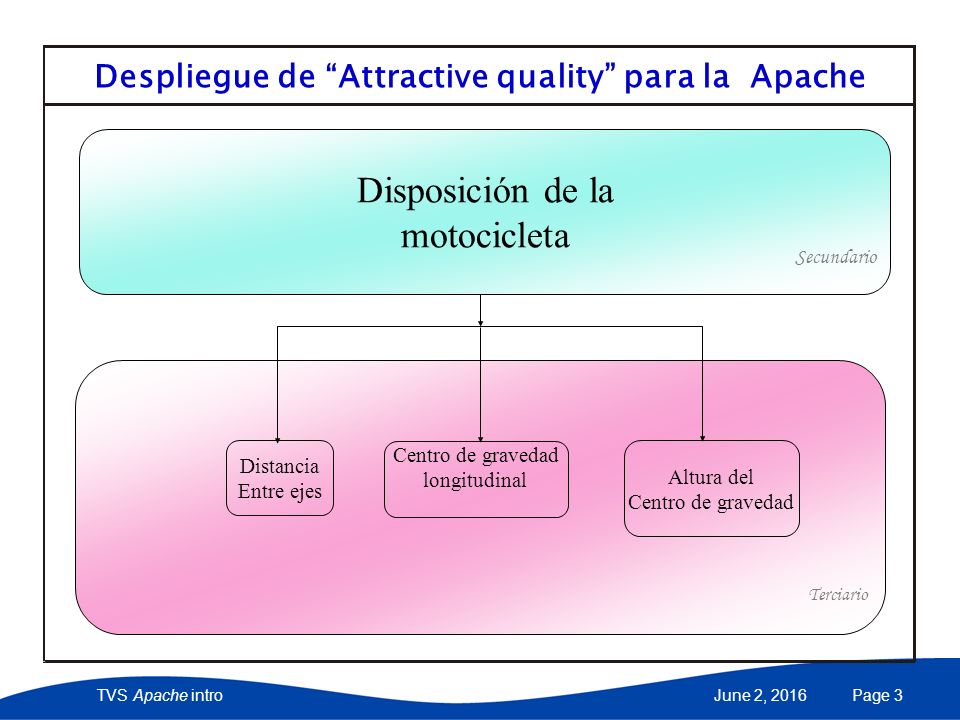

3 Despliegue de “Attractive quality” para la Apache
27 April 2017 Despliegue de “Attractive quality” para la Apache Terciario Disposición de la motocicleta Secundario Distancia Entre ejes Altura del Centro de gravedad longitudinal April 27, 2017

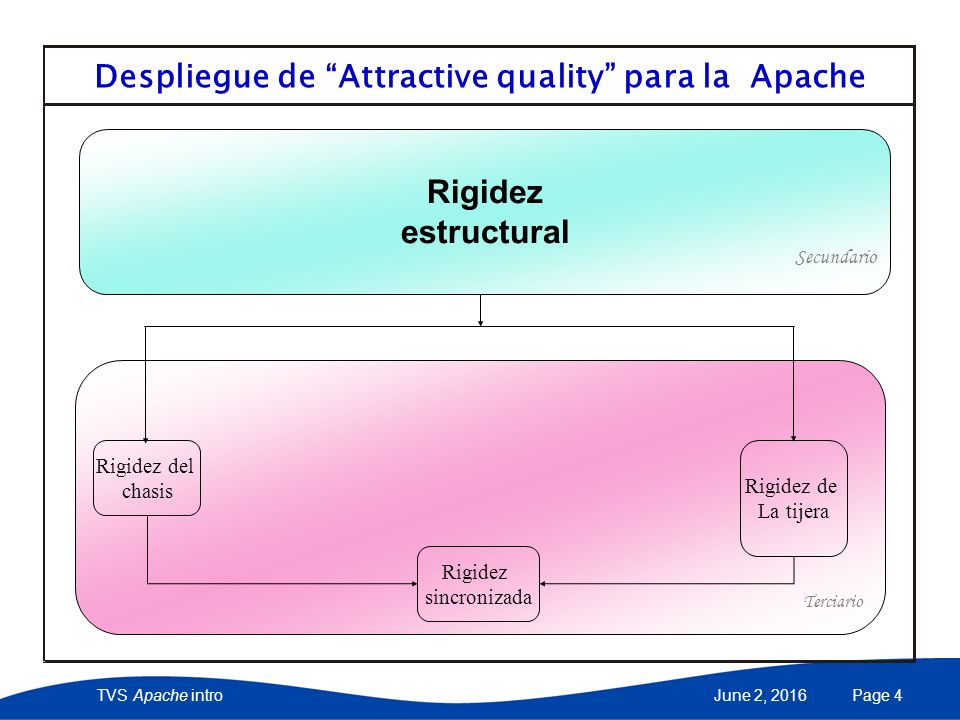

4 Despliegue de “Attractive quality” para la Apache
27 April 2017 Despliegue de “Attractive quality” para la Apache Terciario Rigidez estructural Secundario Rigidez del chasis Rigidez de La tijera sincronizada April 27, 2017

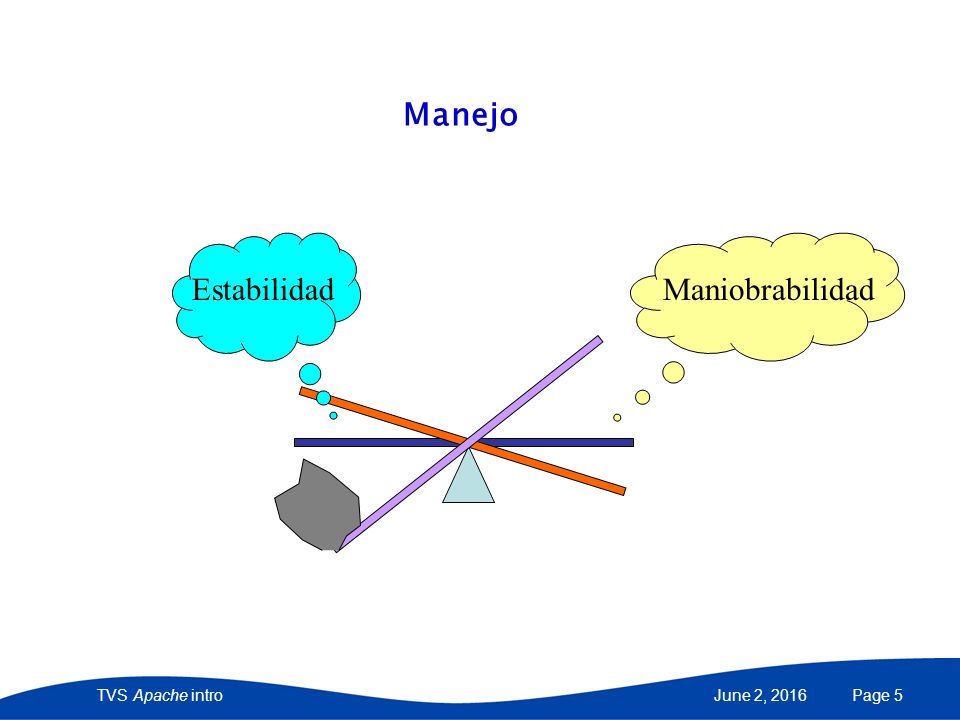

5 27 April 2017 Manejo Estabilidad Maniobrabilidad April 27, 2017

6 Una motocicleta unica– Estabilidad – La mejor en su clase
27 April 2017 Objetivo para la ‘Apache’ Una motocicleta unica– Estabilidad – La mejor en su clase Maniobrabilidad - La mejor en su clase April 27, 2017

7 Optimizacion de los componentes de manejo
27 April 2017 Optimizacion de los componentes de manejo

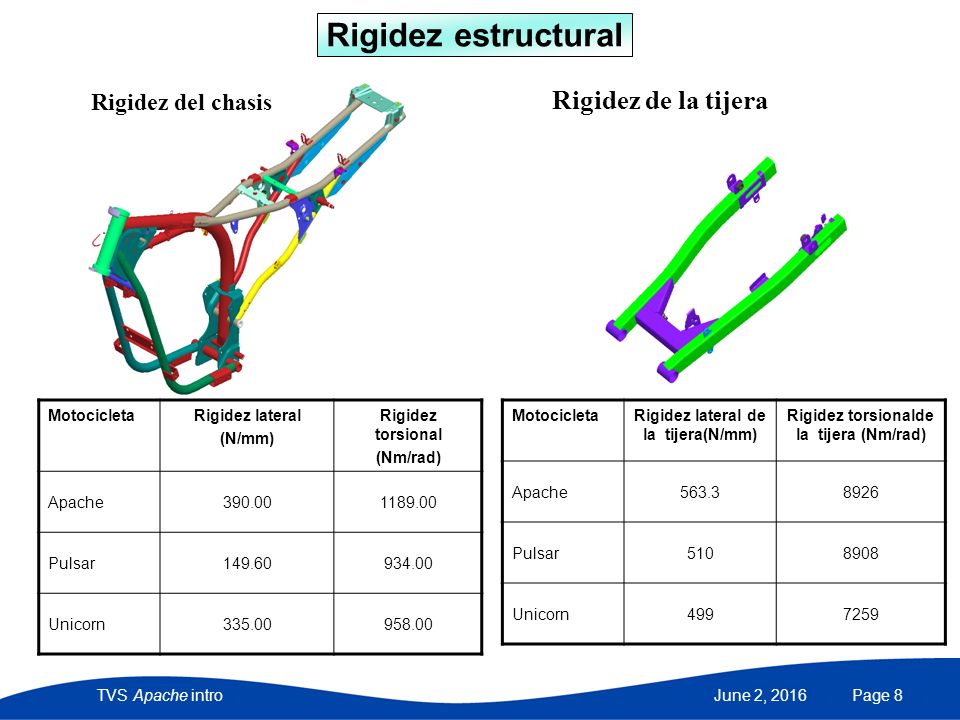

8 Rigidez estructural Rigidez de la tijera Rigidez del chasis
27 April 2017 Rigidez estructural Rigidez del chasis Rigidez de la tijera Motocicleta Rigidez lateral (N/mm) Rigidez torsional (Nm/rad) Apache 390.00 Pulsar 149.60 934.00 Unicorn 335.00 958.00 Motocicleta Rigidez lateral de la tijera(N/mm) Rigidez torsionalde la tijera (Nm/rad) Apache 563.3 8926 Pulsar 510 8908 Unicorn 499 7259 April 27, 2017

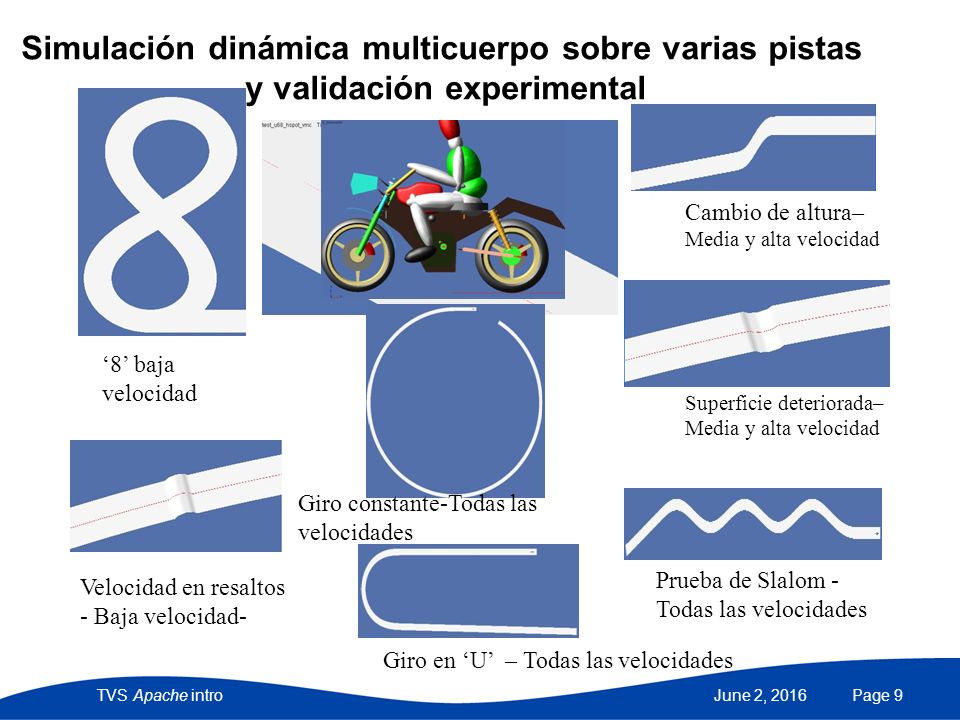

9 Simulación dinámica multicuerpo sobre varias pistas
y validación experimental Giro constante-Todas las velocidades ‘8’ baja velocidad Cambio de altura– Media y alta velocidad Velocidad en resaltos - Baja velocidad- Giro en ‘U’ – Todas las velocidades Prueba de Slalom -Todas las velocidades Superficie deteriorada– April 27, 2017

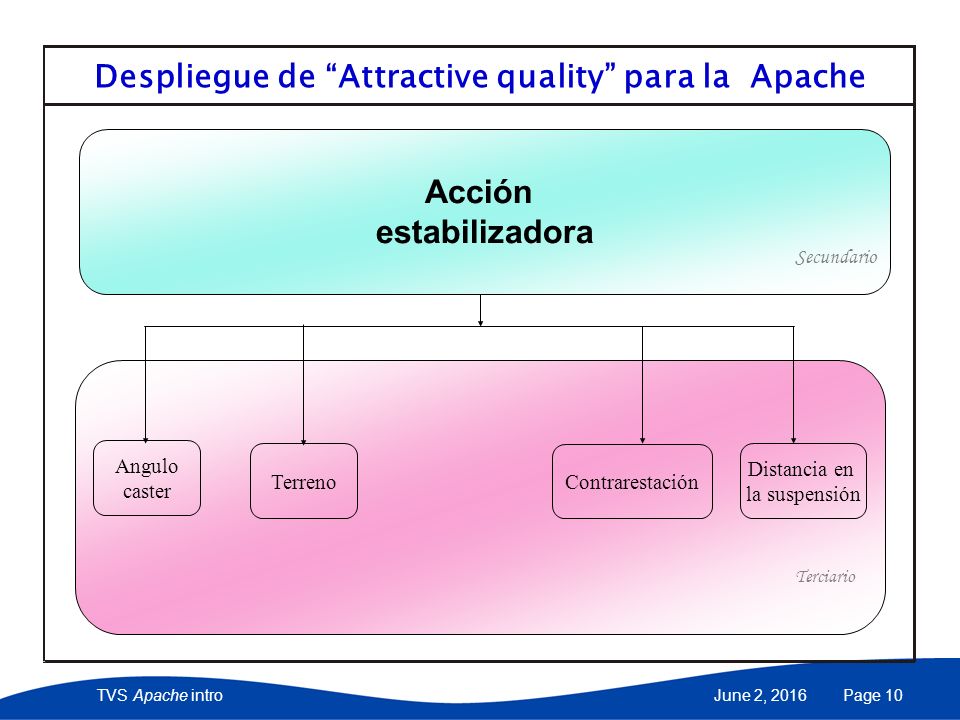

10 Despliegue de “Attractive quality” para la Apache
27 April 2017 Despliegue de “Attractive quality” para la Apache Acción estabilizadora Secundario Angulo caster Terreno Contrarestación Distancia en la suspensión Terciario April 27, 2017

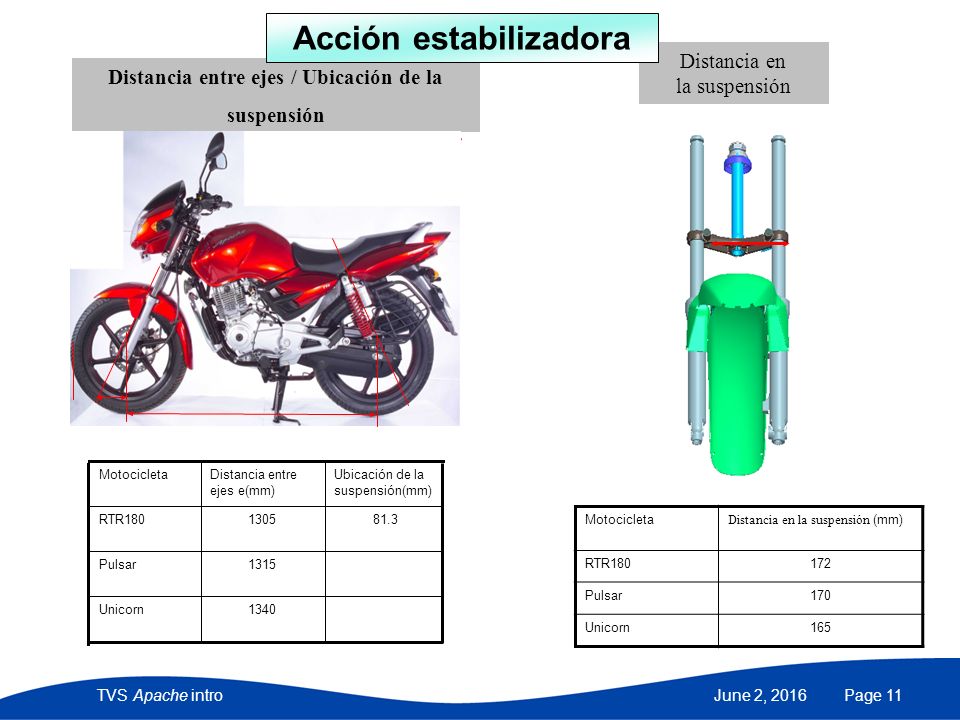

11 Acción estabilizadora Distancia entre ejes / Ubicación de la
la suspensión Distancia entre ejes / Ubicación de la suspensión 1340 Unicorn 1315 Pulsar 81.3 1305 RTR180 Ubicación de la suspensión(mm) Distancia entre ejes e(mm) Motocicleta Motocicleta Distancia en la suspensión (mm) RTR180 172 Pulsar 170 Unicorn 165 April 27, 2017

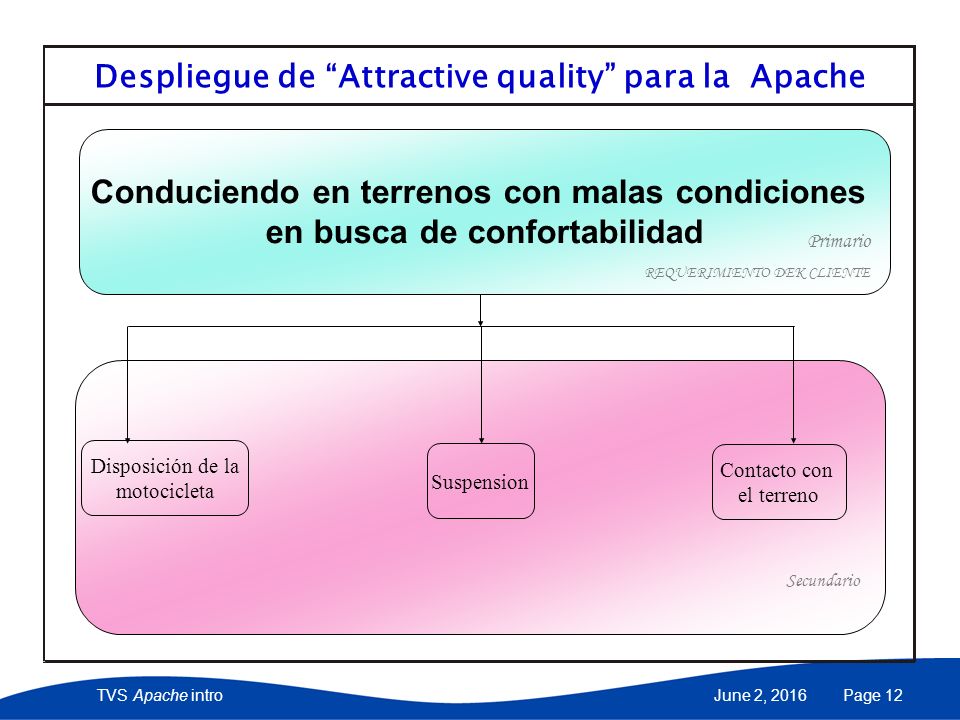

12 Primario Conduciendo en terrenos con malas condiciones
27 April 2017 Despliegue de “Attractive quality” para la Apache Conduciendo en terrenos con malas condiciones en busca de confortabilidad Primario REQUERIMIENTO DEK CLIENTE Disposición de la motocicleta Suspension Contacto con el terreno Secundario April 27, 2017

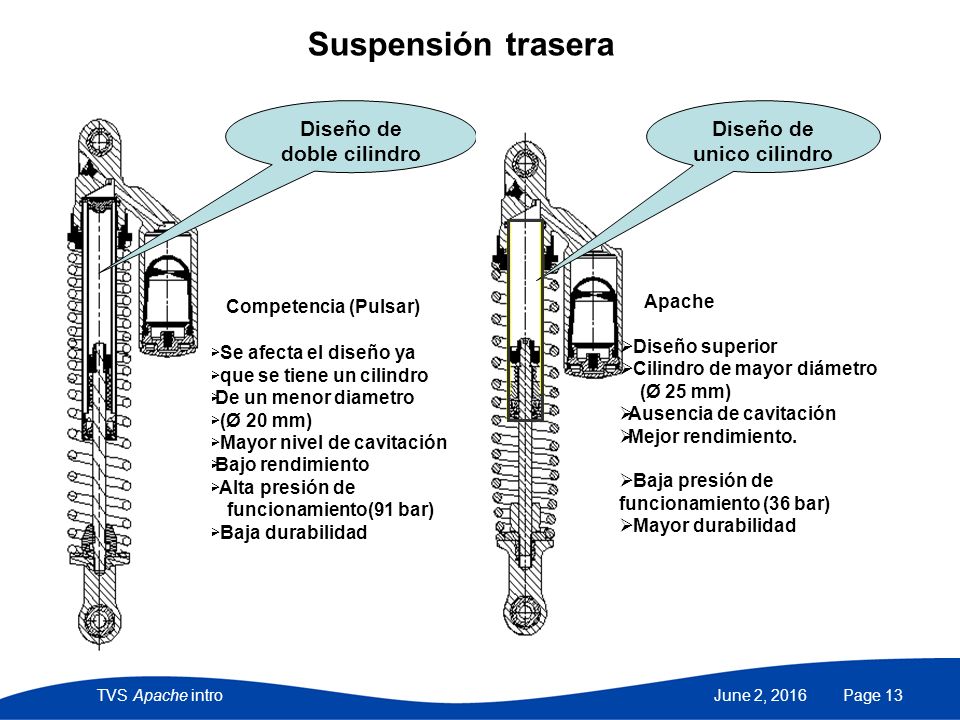

13 Diseño de doble cilindro
Suspensión trasera Diseño de doble cilindro Apache Diseño superior Cilindro de mayor diámetro (Ø 25 mm) Ausencia de cavitación Mejor rendimiento. Baja presión de funcionamiento (36 bar) Mayor durabilidad Diseño de unico cilindro Competencia (Pulsar) Se afecta el diseño ya que se tiene un cilindro De un menor diametro (Ø 20 mm) Mayor nivel de cavitación Bajo rendimiento Alta presión de funcionamiento(91 bar) Baja durabilidad April 27, 2017

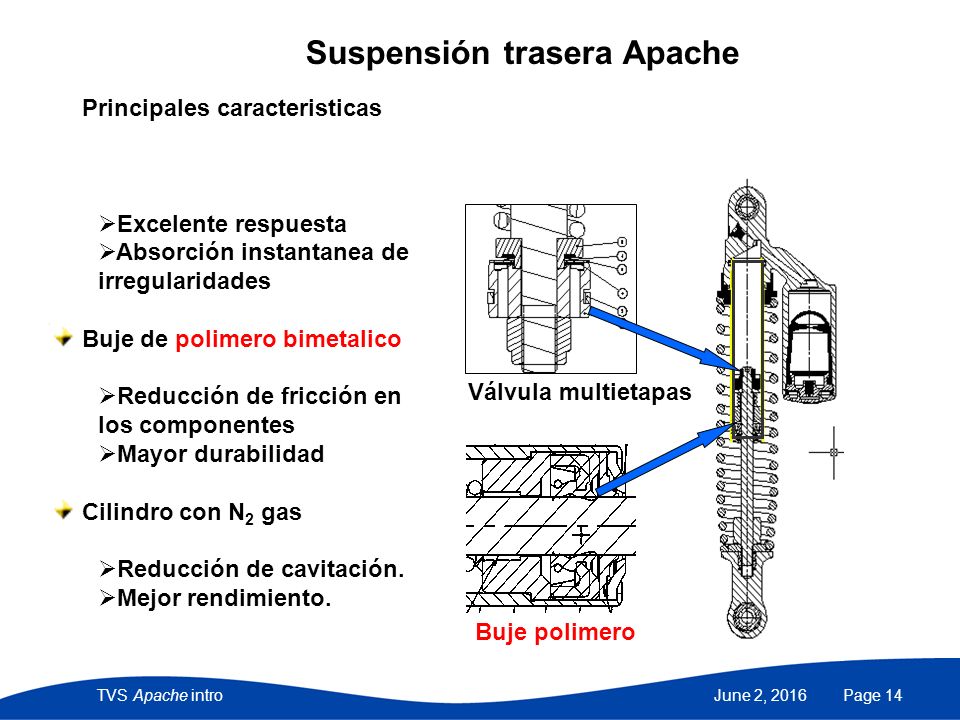

14 Principales caracteristicas
27 April 2017 Suspensión trasera Apache Principales caracteristicas Excelente respuesta Absorción instantanea de irregularidades Buje de polimero bimetalico Reducción de fricción en los componentes Mayor durabilidad Cilindro con N2 gas Reducción de cavitación. Mejor rendimiento. Válvula multietapas Buje polimero April 27, 2017

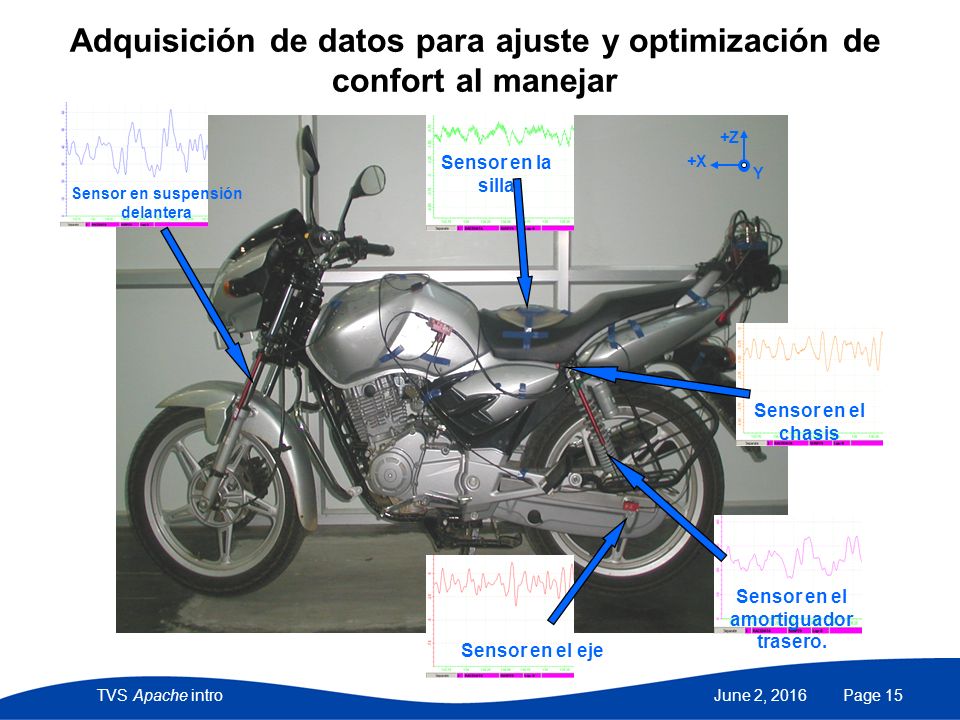

15 Adquisición de datos para ajuste y optimización de
confort al manejar +X +Z Y Sensor en suspensión delantera Sensor en el amortiguador trasero. Sensor en la silla Sensor en el eje Sensor en el chasis April 27, 2017

16 Principales caracteristicas y beneficios
27 April 2017 Principales caracteristicas y beneficios

17 Acelerador con respuesta de alto rendimiento
27 April 2017 Acelerador con respuesta de alto rendimiento 180 cc, Motor con hp que ofrece un excelente arranque de 0 – 60 Kmph en 4.15 segundos – el mejor en esta categoria April 27, 2017

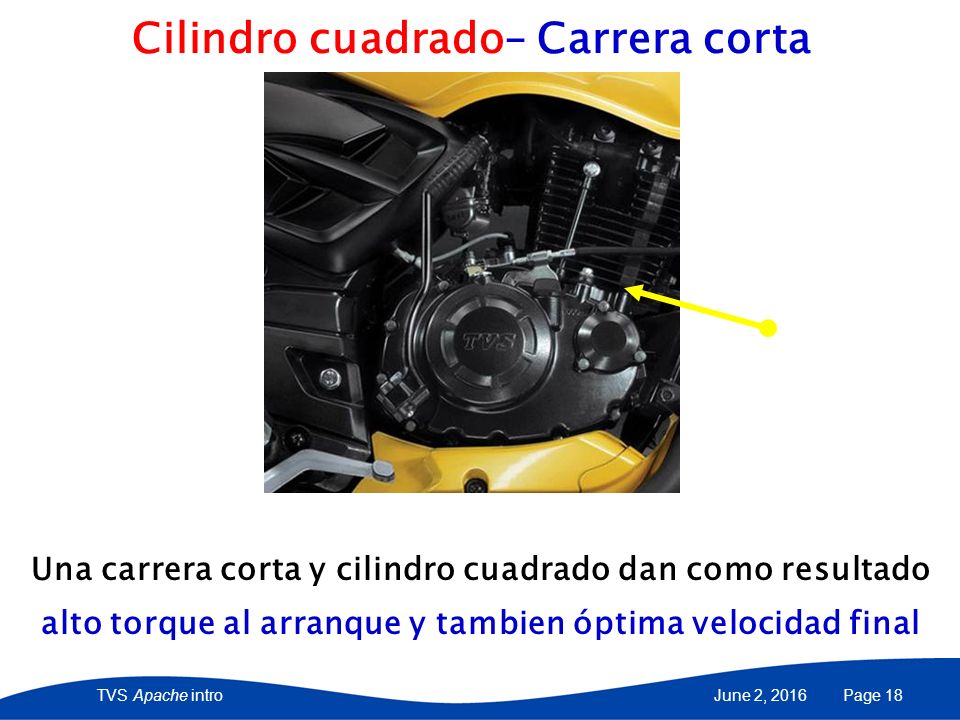

18 Cilindro cuadrado– Carrera corta
27 April 2017 Cilindro cuadrado– Carrera corta Una carrera corta y cilindro cuadrado dan como resultado alto torque al arranque y tambien óptima velocidad final April 27, 2017

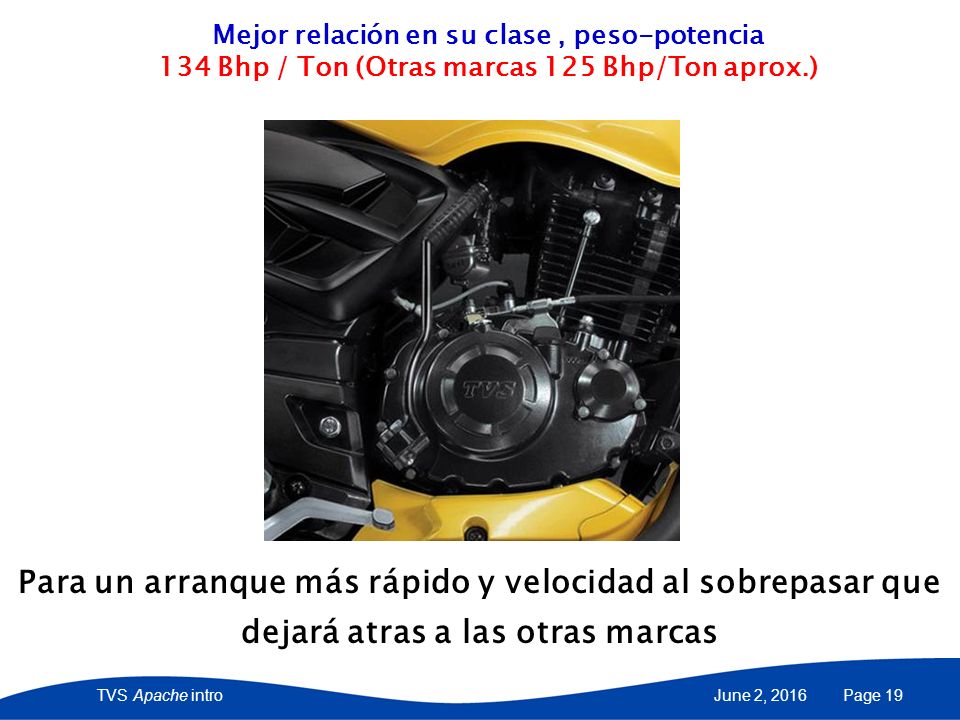

19 27 April 2017 Mejor relación en su clase , peso-potencia 134 Bhp / Ton (Otras marcas 125 Bhp/Ton aprox.) Para un arranque más rápido y velocidad al sobrepasar que dejará atras a las otras marcas April 27, 2017

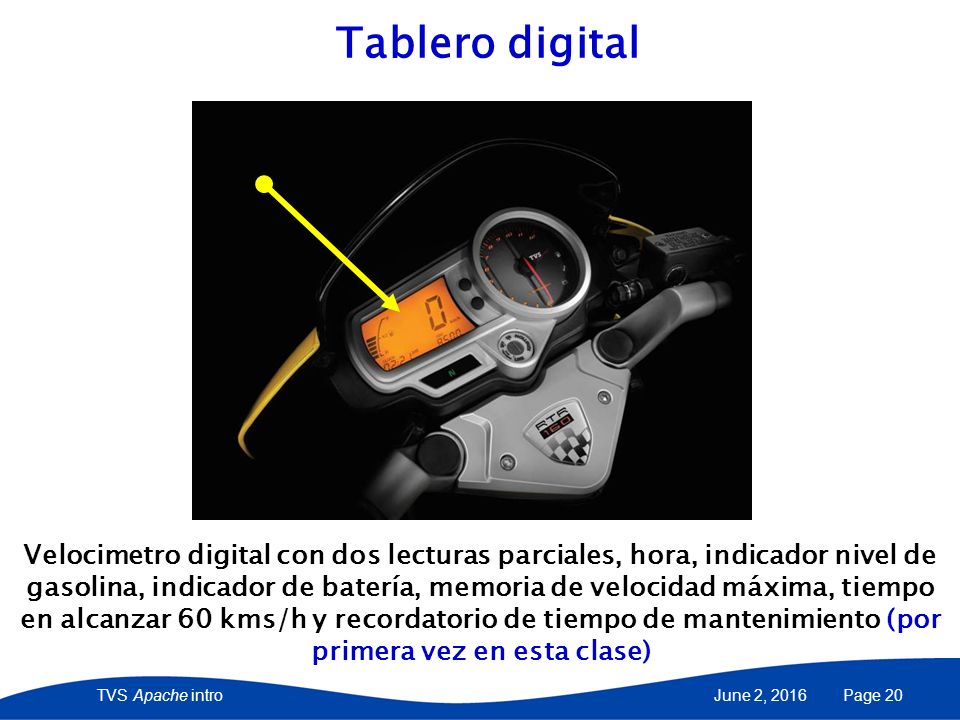

20 27 April 2017 Tablero digital Velocimetro digital con dos lecturas parciales, hora, indicador nivel de gasolina, indicador de batería, memoria de velocidad máxima, tiempo en alcanzar 60 kms/h y recordatorio de tiempo de mantenimiento (por primera vez en esta clase) April 27, 2017

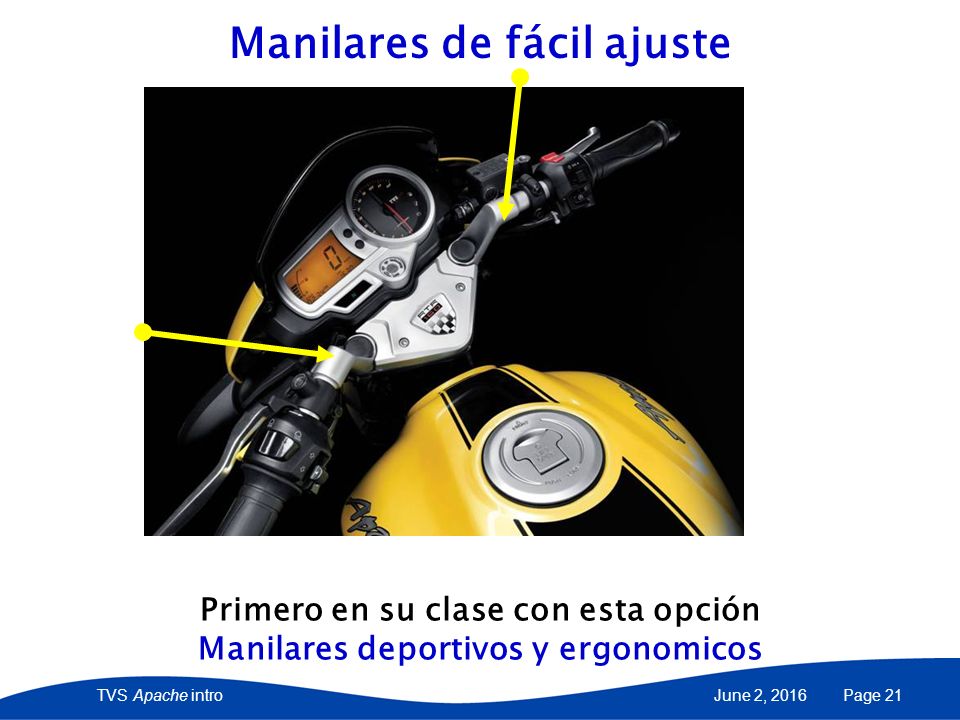

21 Manilares de fácil ajuste
27 April 2017 Manilares de fácil ajuste Primero en su clase con esta opción Manilares deportivos y ergonomicos April 27, 2017

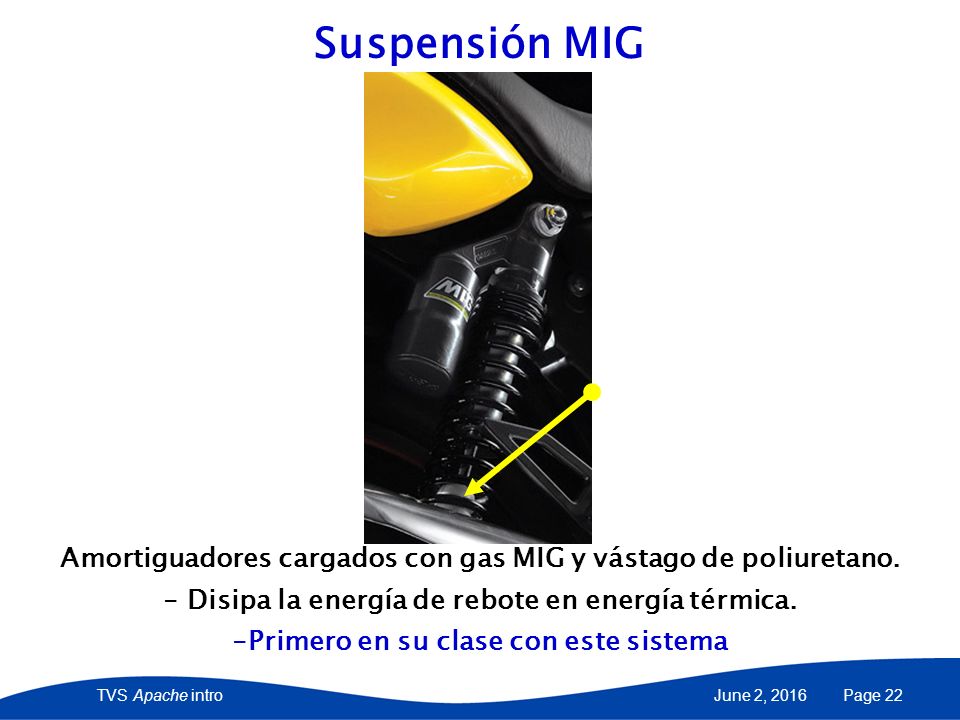

22 27 April 2017 Suspensión MIG Amortiguadores cargados con gas MIG y vástago de poliuretano. Disipa la energía de rebote en energía térmica. Primero en su clase con este sistema April 27, 2017

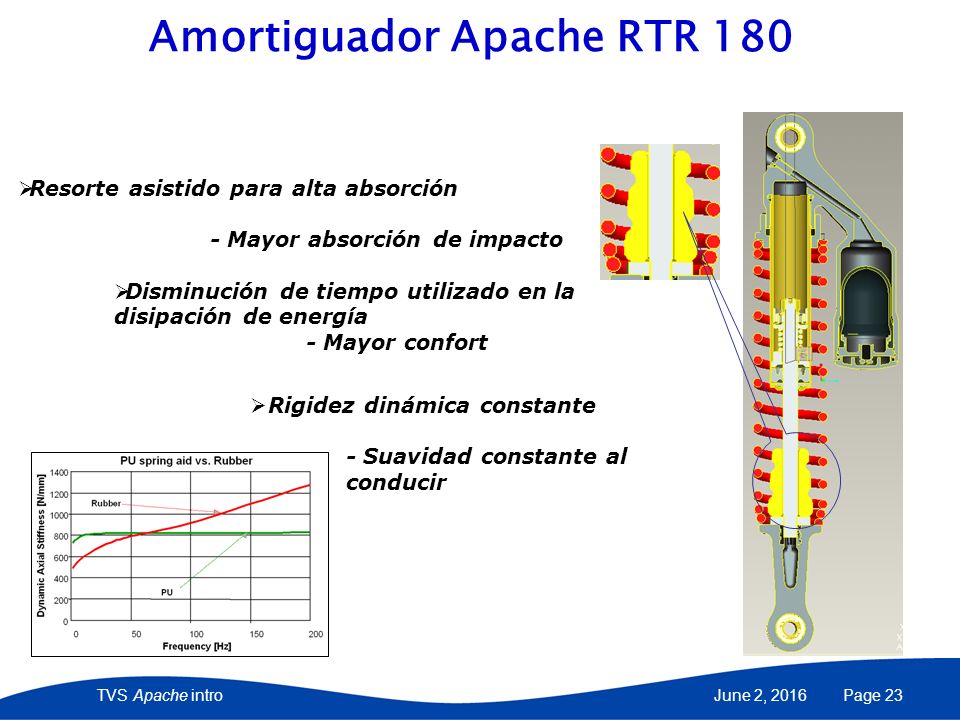

23 Amortiguador Apache RTR 180
27 April 2017 Amortiguador Apache RTR 180 Resorte asistido para alta absorción - Mayor absorción de impacto Disminución de tiempo utilizado en la disipación de energía - Mayor confort Rigidez dinámica constante - Suavidad constante al conducir April 27, 2017

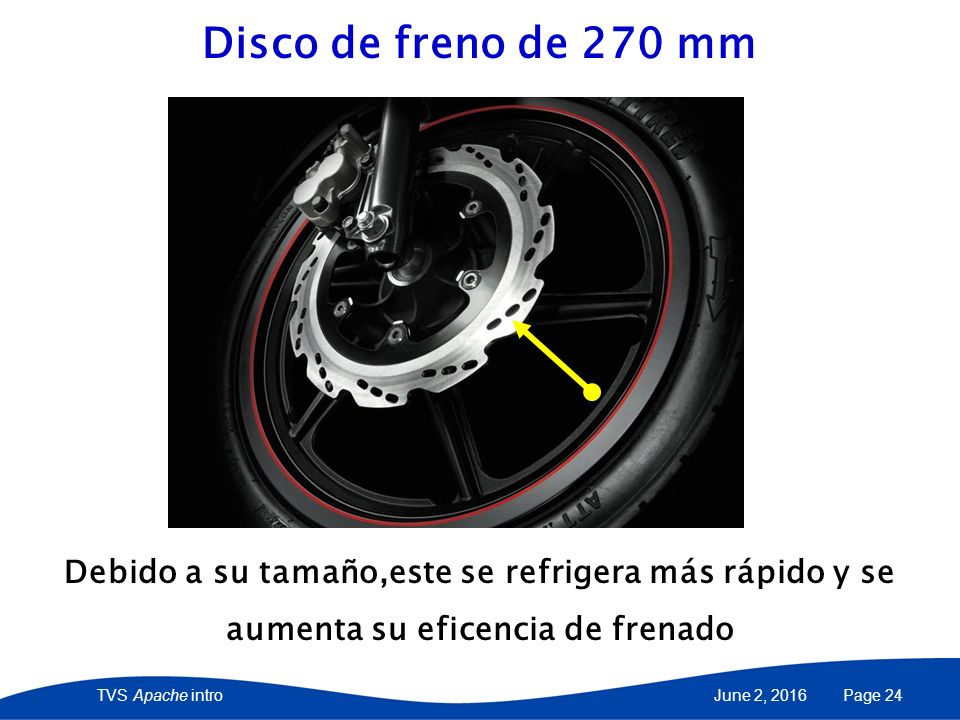

24 27 April 2017 Disco de freno de 270 mm Debido a su tamaño,este se refrigera más rápido y se aumenta su eficencia de frenado April 27, 2017

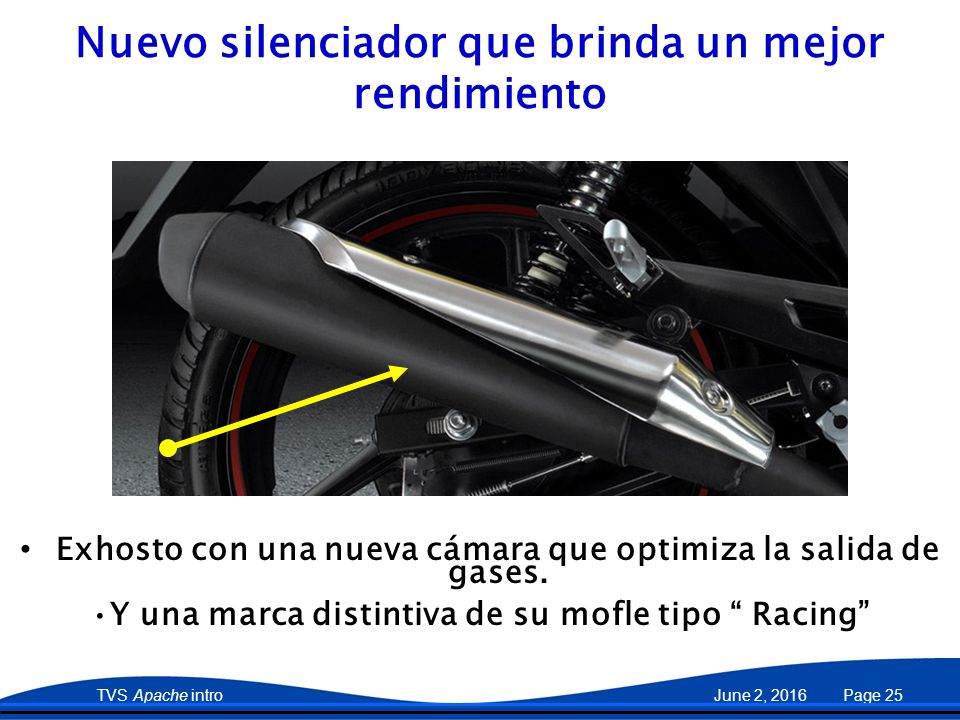

25 Nuevo silenciador que brinda un mejor rendimiento
27 April 2017 Nuevo silenciador que brinda un mejor rendimiento Exhosto con una nueva cámara que optimiza la salida de gases. Y una marca distintiva de su mofle tipo “ Racing” April 27, 2017

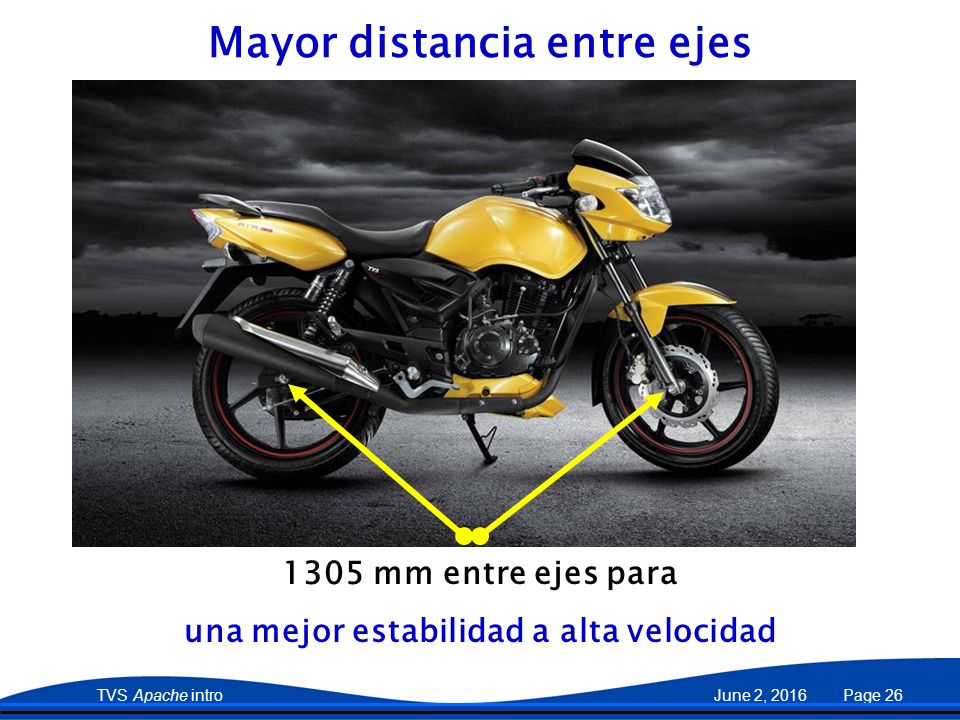

26 Mayor distancia entre ejes una mejor estabilidad a alta velocidad
27 April 2017 Mayor distancia entre ejes 1305 mm entre ejes para una mejor estabilidad a alta velocidad April 27, 2017

27 Mecanismo de cambio de marcha
27 April 2017 Mecanismo de cambio de marcha (Diseño deportivo) Mecanismo ajustable con una relación de transmisión deportiva y un cambio de velocidad mas suave y preciso April 27, 2017

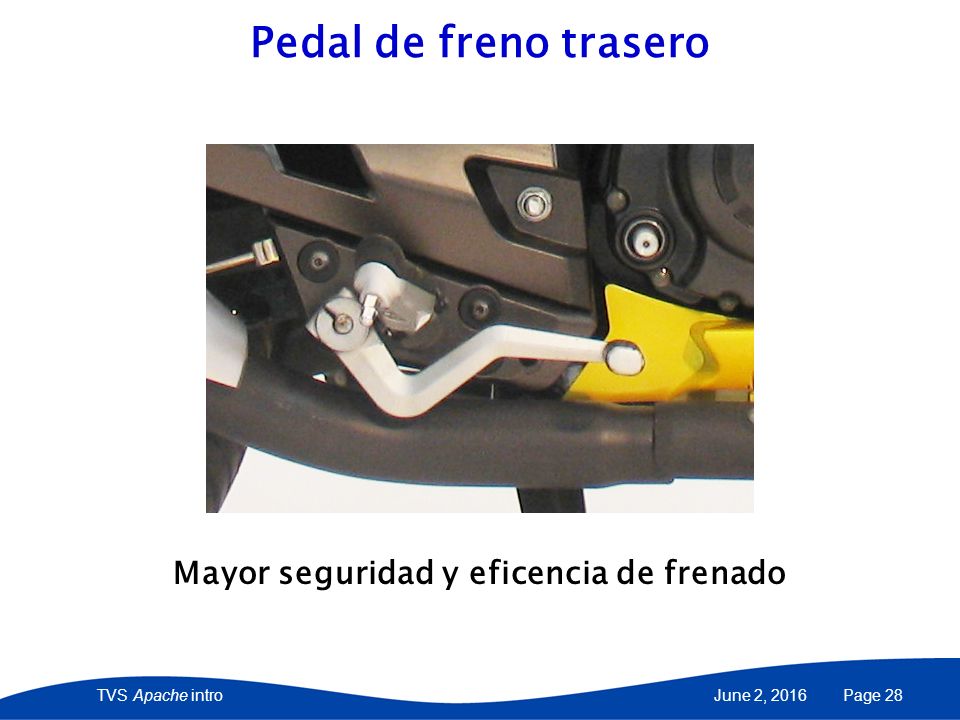

28 Mayor seguridad y eficencia de frenado
27 April 2017 Pedal de freno trasero Mayor seguridad y eficencia de frenado April 27, 2017

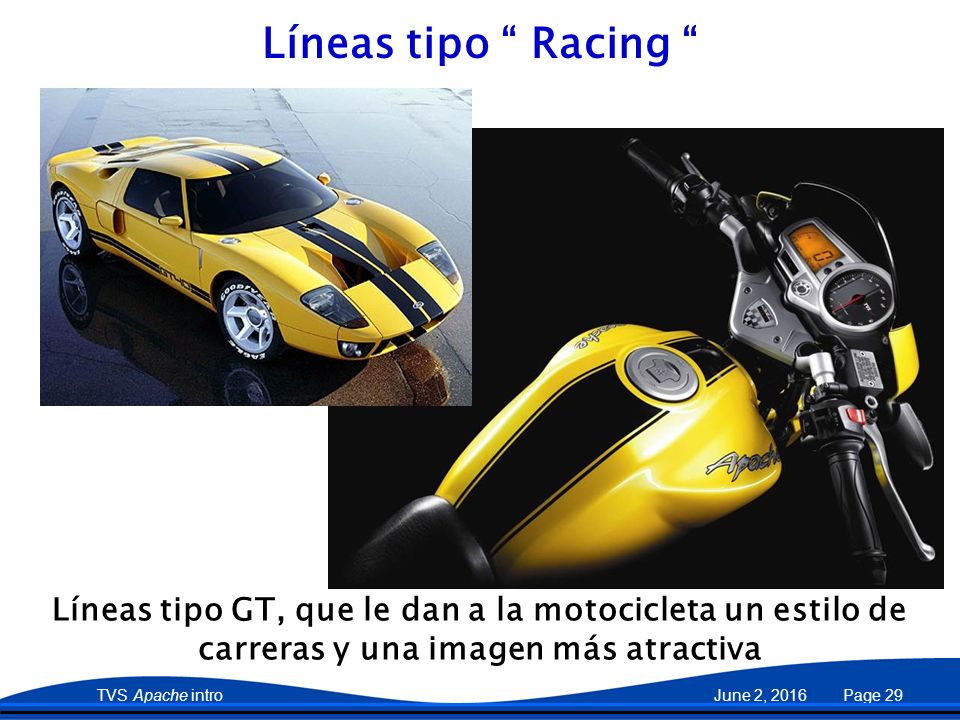

29 27 April 2017 Líneas tipo “ Racing “ Líneas tipo GT, que le dan a la motocicleta un estilo de carreras y una imagen más atractiva April 27, 2017

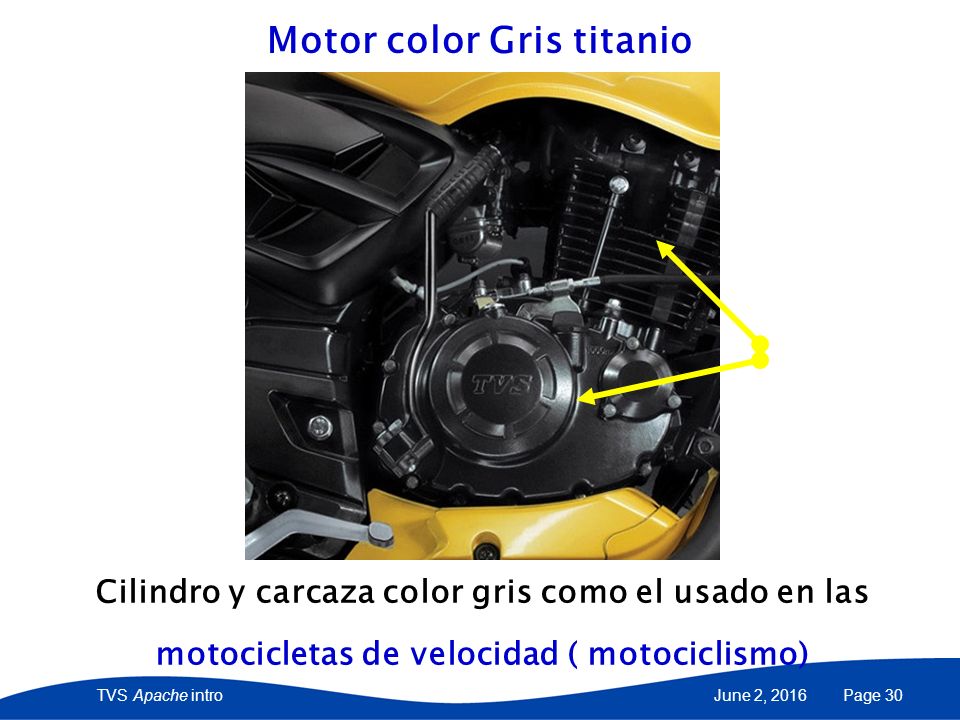

30 Motor color Gris titanio
27 April 2017 Motor color Gris titanio Cilindro y carcaza color gris como el usado en las motocicletas de velocidad ( motociclismo) April 27, 2017

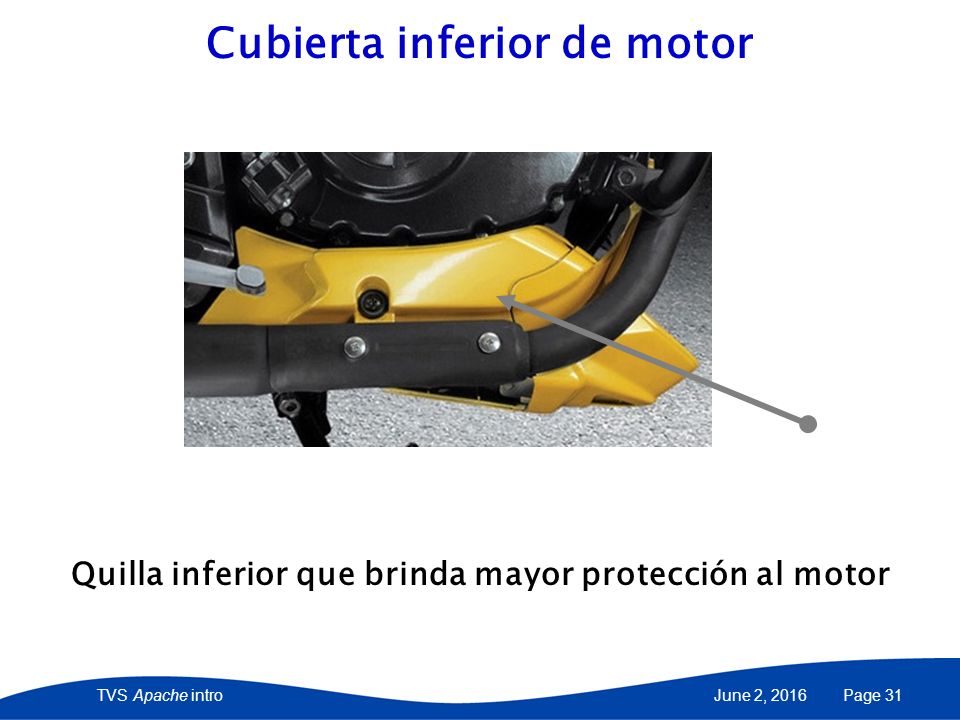

31 Cubierta inferior de motor
27 April 2017 Cubierta inferior de motor Quilla inferior que brinda mayor protección al motor April 27, 2017

32 27 April 2017 Luz trasera en LED Luz trasera en LED tipo prisma para una intensidad más alta y estilo más moderno. April 27, 2017

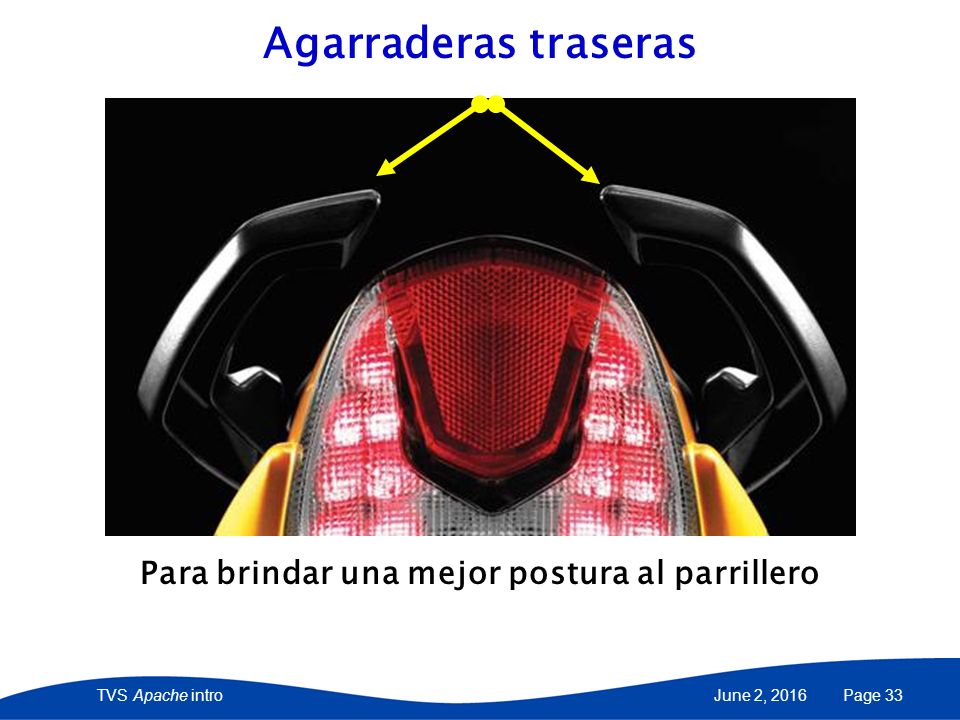

33 Para brindar una mejor postura al parrillero
27 April 2017 Agarraderas traseras Para brindar una mejor postura al parrillero April 27, 2017

34 Guardabarro deportivo
27 April 2017 Guardabarro deportivo Tiene un nuevo estilo que permite remover una de sus partes ,lo cual da al usuario otra opción de ensamble para esta pieza. April 27, 2017

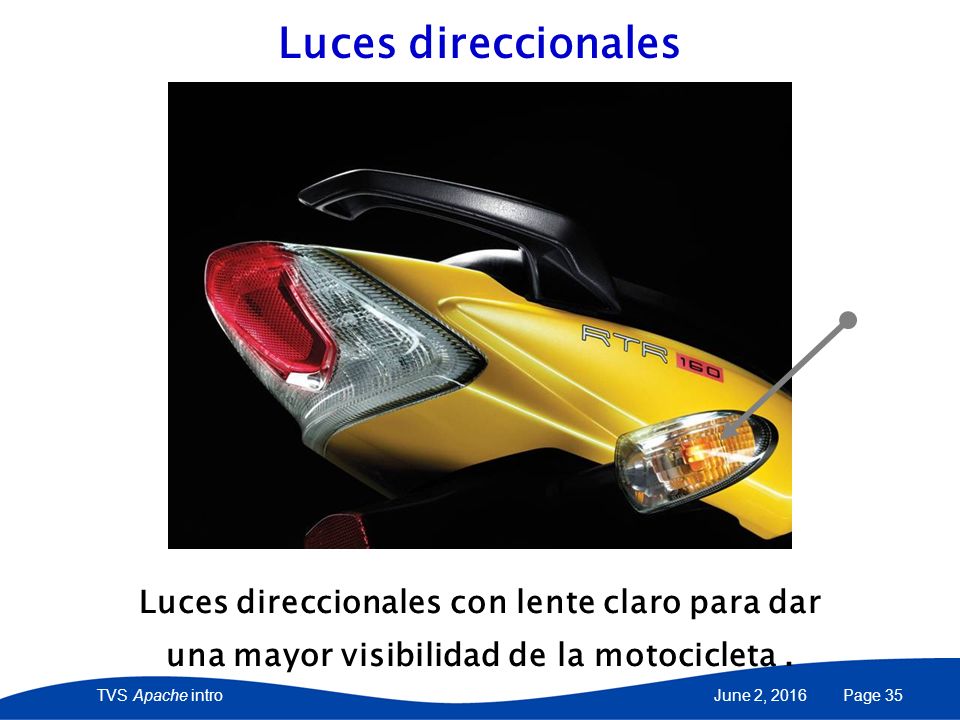

35 Luces direccionales Luces direccionales con lente claro para dar
27 April 2017 Luces direccionales Luces direccionales con lente claro para dar una mayor visibilidad de la motocicleta . April 27, 2017

36 Características del motor
27 April 2017 Características del motor

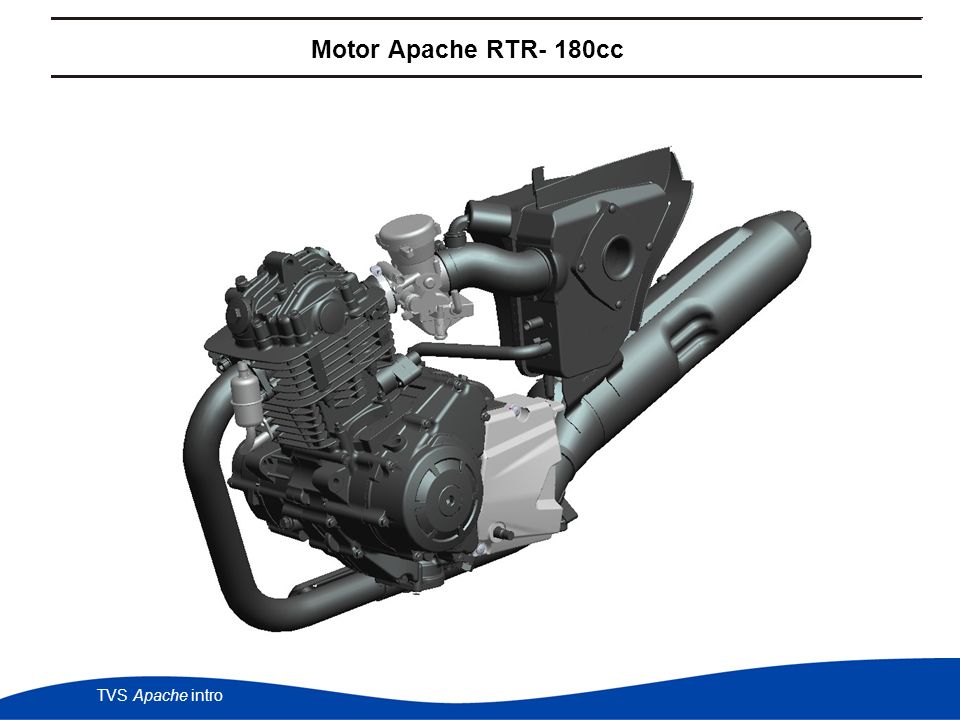

37 Motor Apache RTR- 180cc

38 Características del motor
177.4cc con carrera corta y cilindro cuadrado que dan como resultado alto torque al arranque y tambien óptima velocidad final Exhosto que brinda un mejor rendimiento Acelerador con respuesta de alto desempeño Sistema de carburación ( carburador tipo BS29) con resonador a la entrada. Sistema de encendido IDI optimizado Baja inercia del cigueñal Cámara de combustión esferica Motor amigable con el medio ambiente(Posee un catalizador con una entrada adicional de aire)

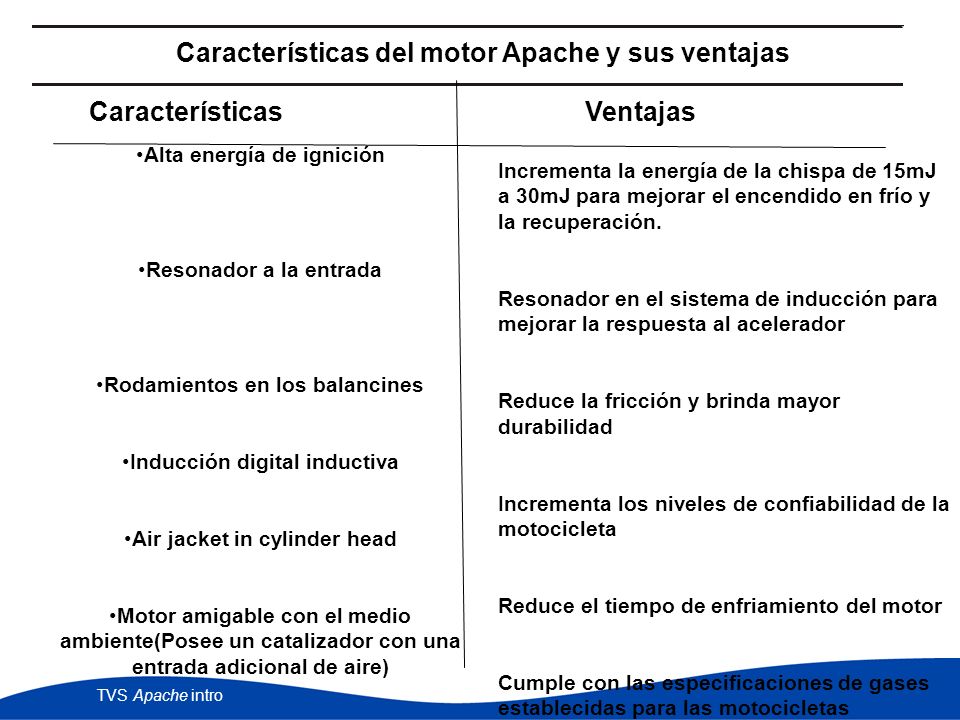

39 Características del motor Apache y sus ventajas
Alta energía de ignición Resonador a la entrada Rodamientos en los balancines Inducción digital inductiva Air jacket in cylinder head Motor amigable con el medio ambiente(Posee un catalizador con una entrada adicional de aire) Incrementa la energía de la chispa de 15mJ a 30mJ para mejorar el encendido en frío y la recuperación. Resonador en el sistema de inducción para mejorar la respuesta al acelerador Reduce la fricción y brinda mayor durabilidad Incrementa los niveles de confiabilidad de la motocicleta Reduce el tiempo de enfriamiento del motor Cumple con las especificaciones de gases establecidas para las motocicletas

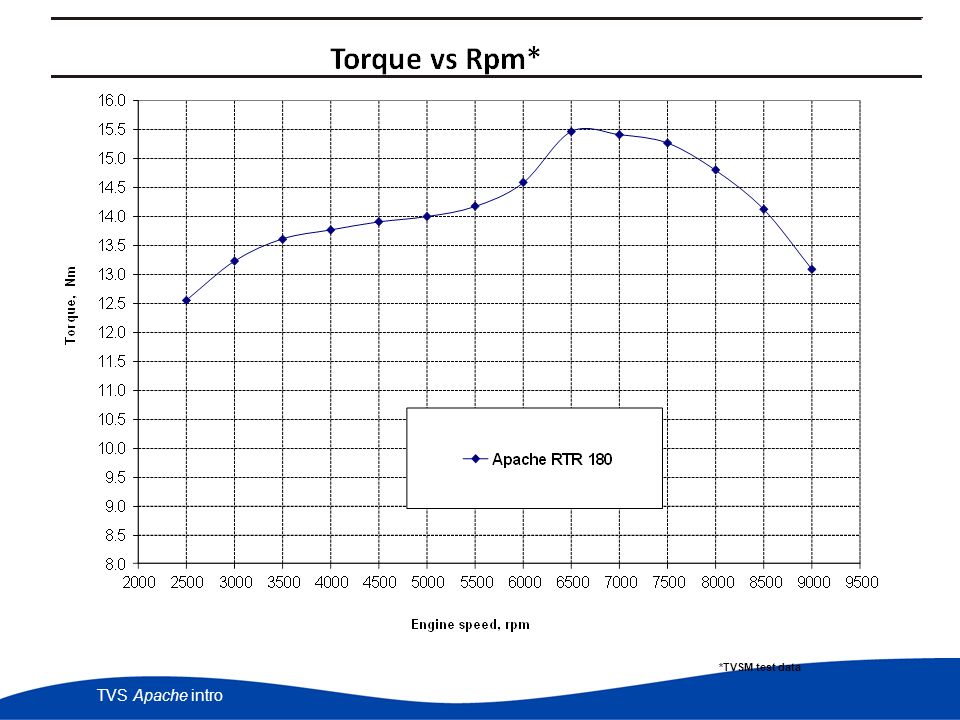

40 *TVSM test data

41 Sistema de ignición digital inductiva Beneficios para el cliente
Funcionamiento Chispa más potente y de mayor duración generada mediante el principio de Inductancia. Proporciona más energía de chispa y mejor sincronización. Proporciona consistencia en economía de combustible, excelente arranque en frío y excelente recuperación desde temperatura baja Incrementa la energía de la chispa a 30 mJ ( la cual es normalmente de 15 mJ),y se aumenta la duración de 200 microseg. a 1200 micro seg. debido al proceso generado por el microcontrolador. Beneficios para el cliente Reducción en consumo de combustible Excelente encendido en frio

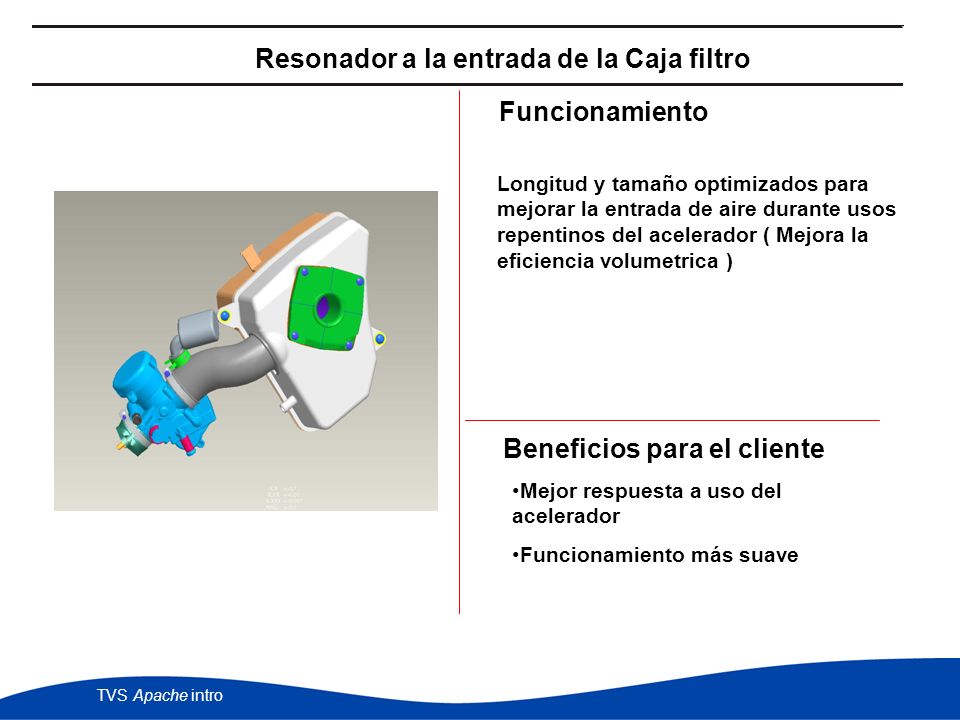

42 Resonador a la entrada de la Caja filtro Beneficios para el cliente
Funcionamiento Longitud y tamaño optimizados para mejorar la entrada de aire durante usos repentinos del acelerador ( Mejora la eficiencia volumetrica ) Beneficios para el cliente Mejor respuesta a uso del acelerador Funcionamiento más suave

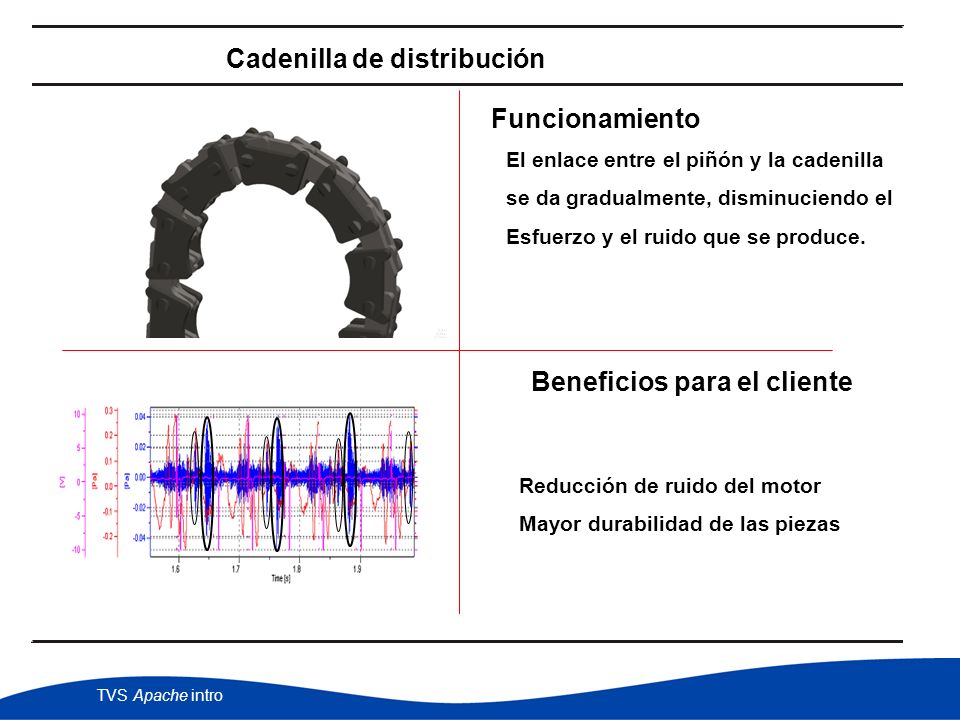

43 Cadenilla de distribución Beneficios para el cliente
Funcionamiento El enlace entre el piñón y la cadenilla se da gradualmente, disminuciendo el Esfuerzo y el ruido que se produce. Beneficios para el cliente Reducción de ruido del motor Mayor durabilidad de las piezas

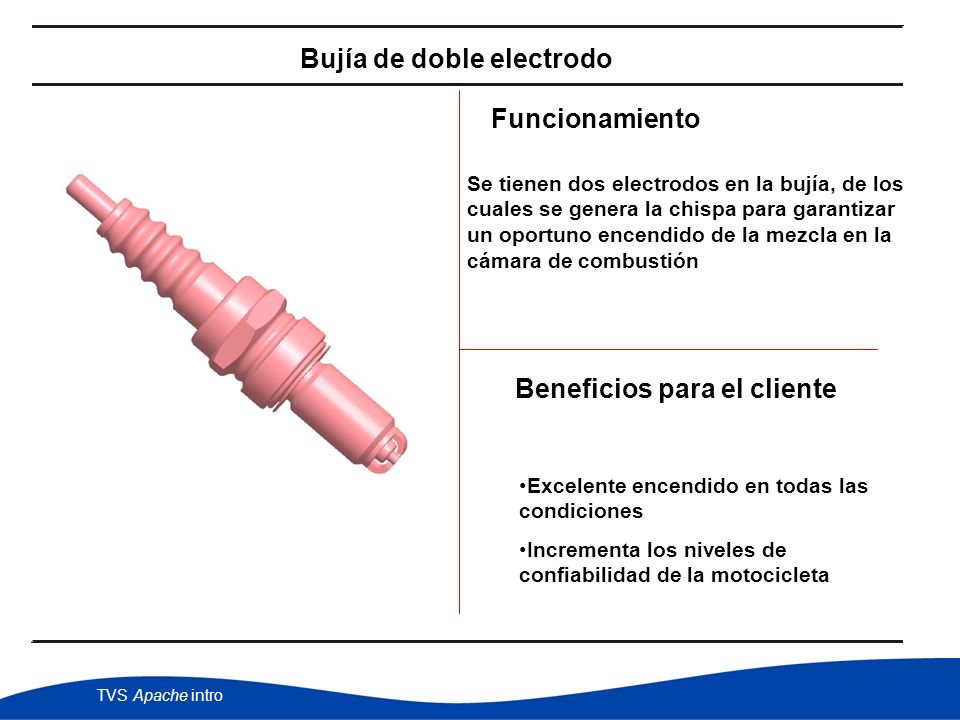

44 Bujía de doble electrodo Beneficios para el cliente
Funcionamiento Se tienen dos electrodos en la bujía, de los cuales se genera la chispa para garantizar un oportuno encendido de la mezcla en la cámara de combustión Beneficios para el cliente Excelente encendido en todas las condiciones Incrementa los niveles de confiabilidad de la motocicleta

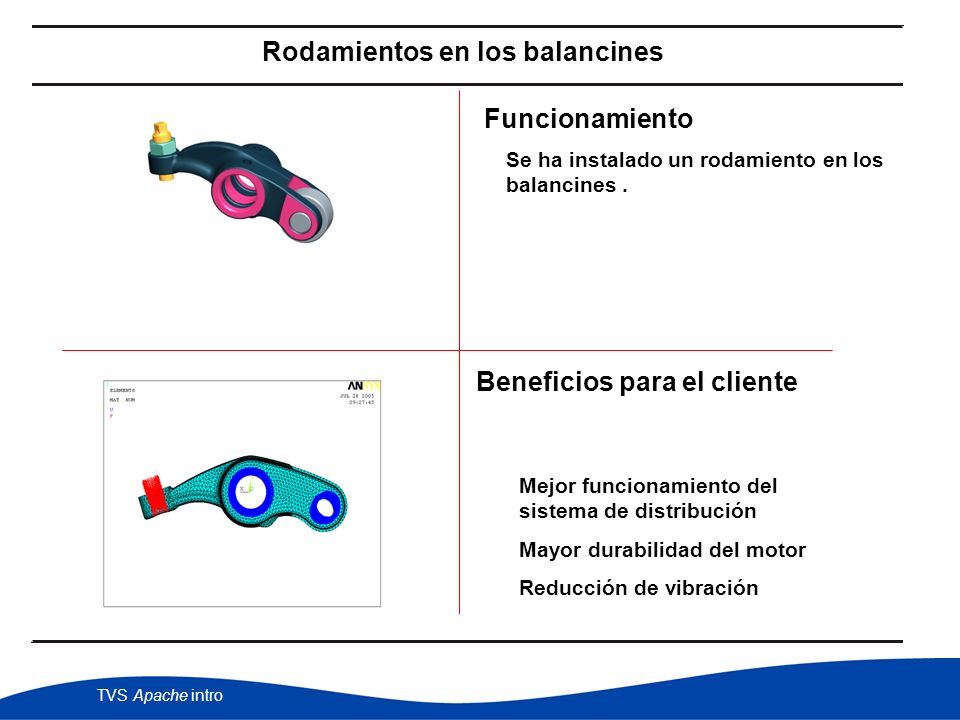

45 Rodamientos en los balancines Beneficios para el cliente
Funcionamiento Se ha instalado un rodamiento en los balancines . Beneficios para el cliente Mejor funcionamiento del sistema de distribución Mayor durabilidad del motor Reducción de vibración

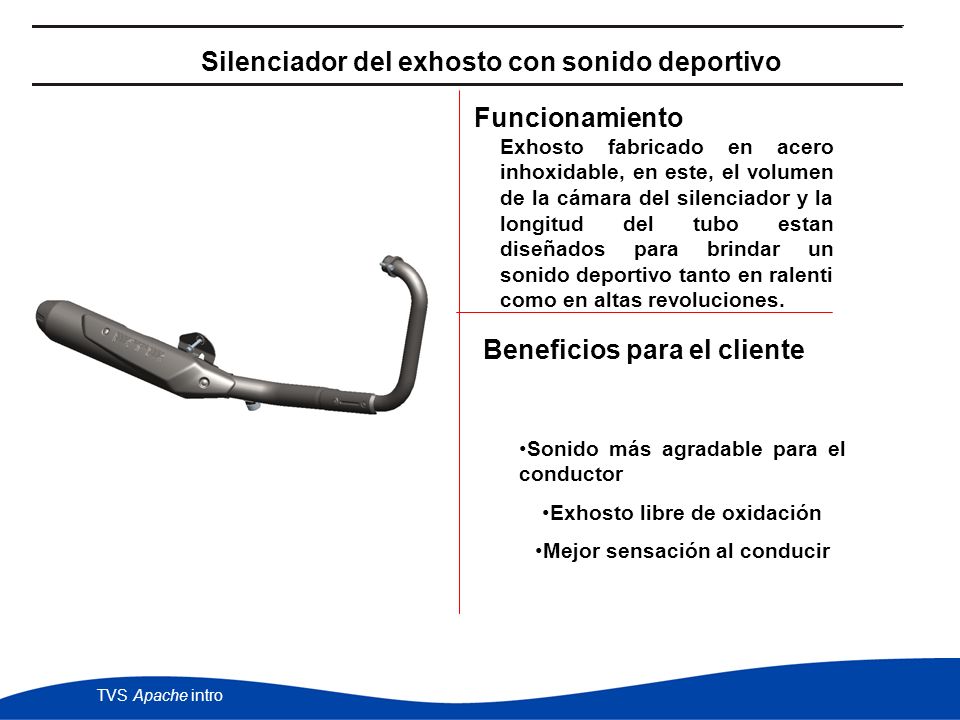

46 Silenciador del exhosto con sonido deportivo
Funcionamiento Exhosto fabricado en acero inhoxidable, en este, el volumen de la cámara del silenciador y la longitud del tubo estan diseñados para brindar un sonido deportivo tanto en ralenti como en altas revoluciones. Beneficios para el cliente Sonido más agradable para el conductor Exhosto libre de oxidación Mejor sensación al conducir

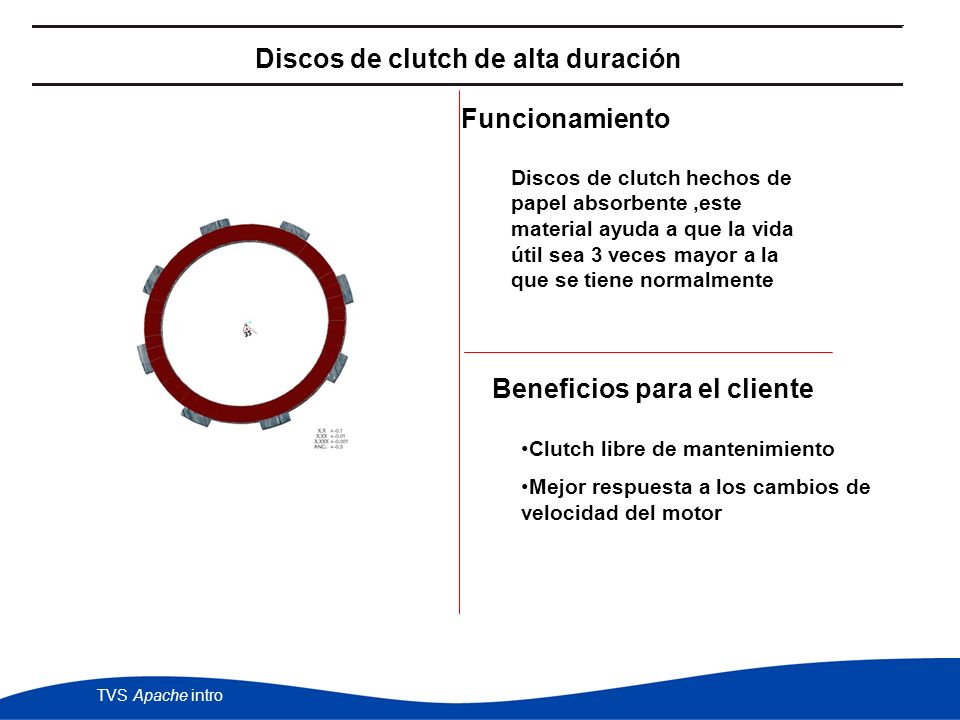

47 Discos de clutch de alta duración Beneficios para el cliente
Funcionamiento Discos de clutch hechos de papel absorbente ,este material ayuda a que la vida útil sea 3 veces mayor a la que se tiene normalmente Beneficios para el cliente Clutch libre de mantenimiento Mejor respuesta a los cambios de velocidad del motor

48 Beneficios para el cliente
Bajo ruido del motor Funcionamiento Tensionador de cadenilla autoajustable que garantiza un adecuado nivel de funcionamiento,evitando el ruido que esta genera cuando se incrementa su nivel de uso. Beneficios para el cliente Reducción del ruido del motor Mayor durabilidad de las piezas

49 Mecanismo de cambio de marcha Beneficios para el cliente
Funcionamiento Mecanismo ajustable con una relación de transmisión deportiva y un cambio de velocidad mas suave y preciso,reduciendo la fuerza necesaria para mover este sistema Beneficios para el cliente Comodidad y suavidad para el usuario Precisión en el cambio de velocidad

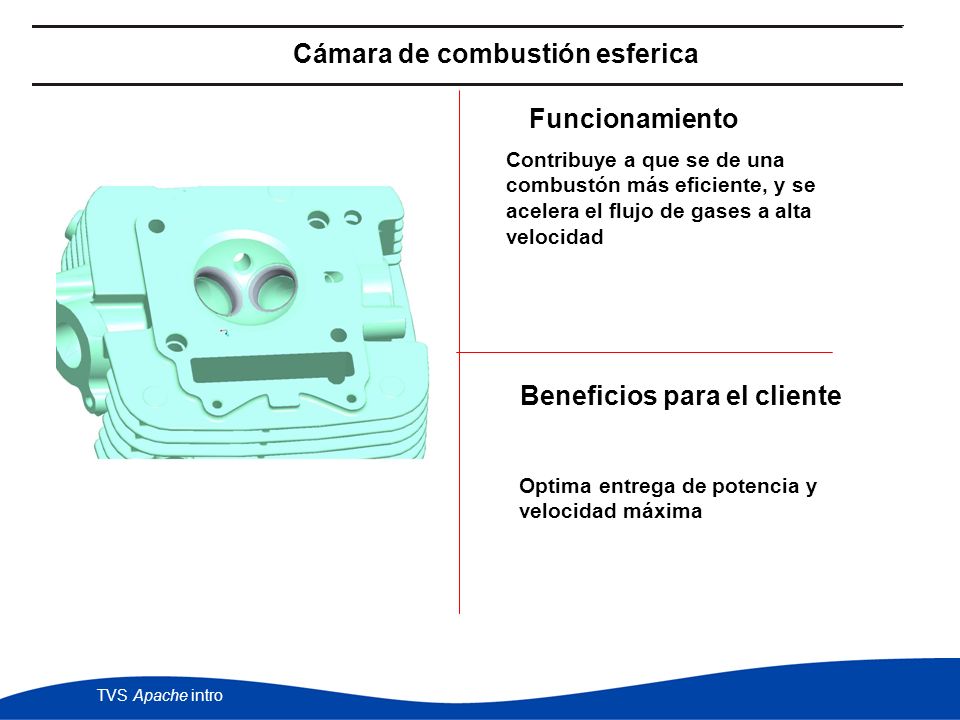

50 Cámara de combustión esferica Beneficios para el cliente
Funcionamiento Contribuye a que se de una combustón más eficiente, y se acelera el flujo de gases a alta velocidad Beneficios para el cliente Optima entrega de potencia y velocidad máxima

51 27 April 2017 Especificaciones

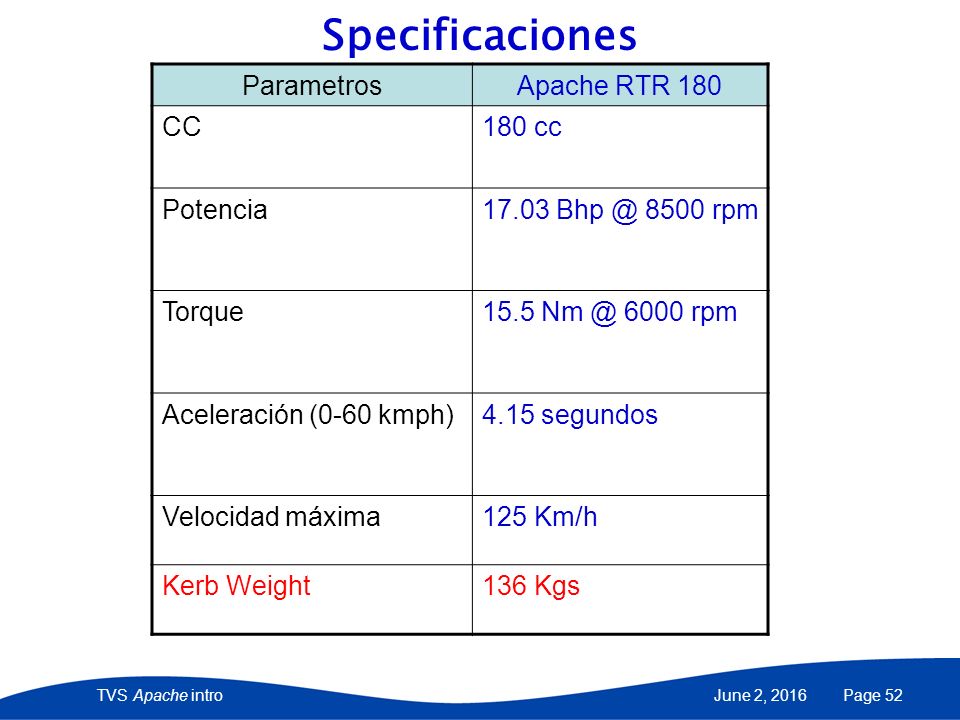

52 Specificaciones Parametros Apache RTR 180 CC 180 cc Potencia
27 April 2017 Specificaciones Parametros Apache RTR 180 CC 180 cc Potencia rpm Torque rpm Aceleración (0-60 kmph) 4.15 segundos Velocidad máxima 125 Km/h Kerb Weight 136 Kgs April 27, 2017

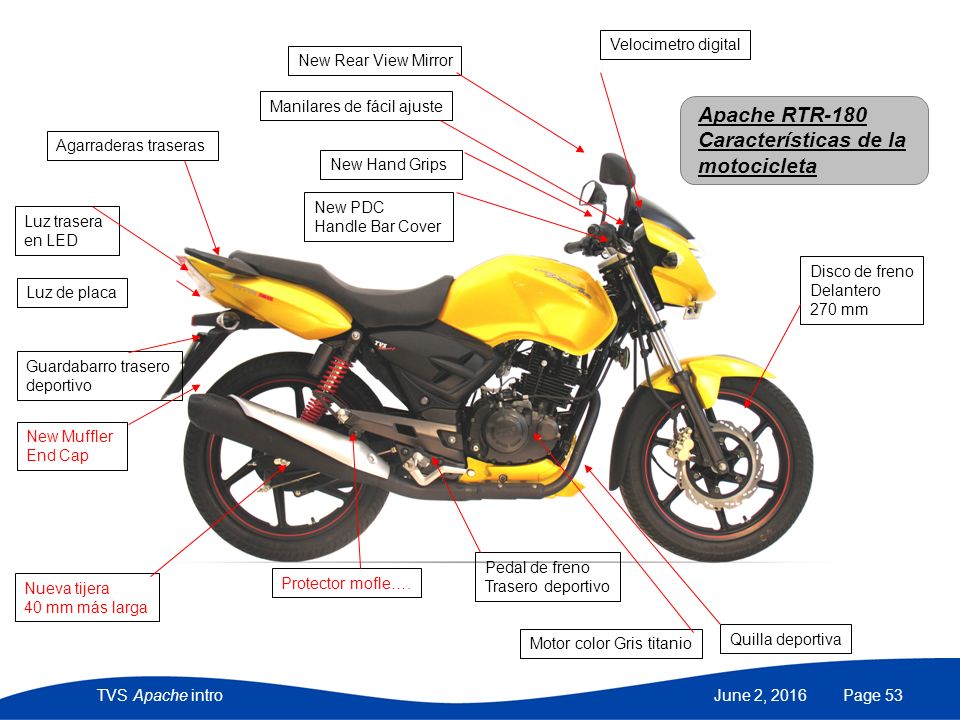

53 Apache RTR-180 Características de la motocicleta 27 April 2017
Velocimetro digital New Rear View Mirror Manilares de fácil ajuste Apache RTR-180 Características de la motocicleta Agarraderas traseras New Hand Grips New PDC Handle Bar Cover Luz trasera en LED Disco de freno Delantero 270 mm Luz de placa Guardabarro trasero deportivo New Muffler End Cap Pedal de freno Trasero deportivo Nueva tijera 40 mm más larga Protector mofle…. Motor color Gris titanio Quilla deportiva April 27, 2017

54 27 April 2017 Resultados

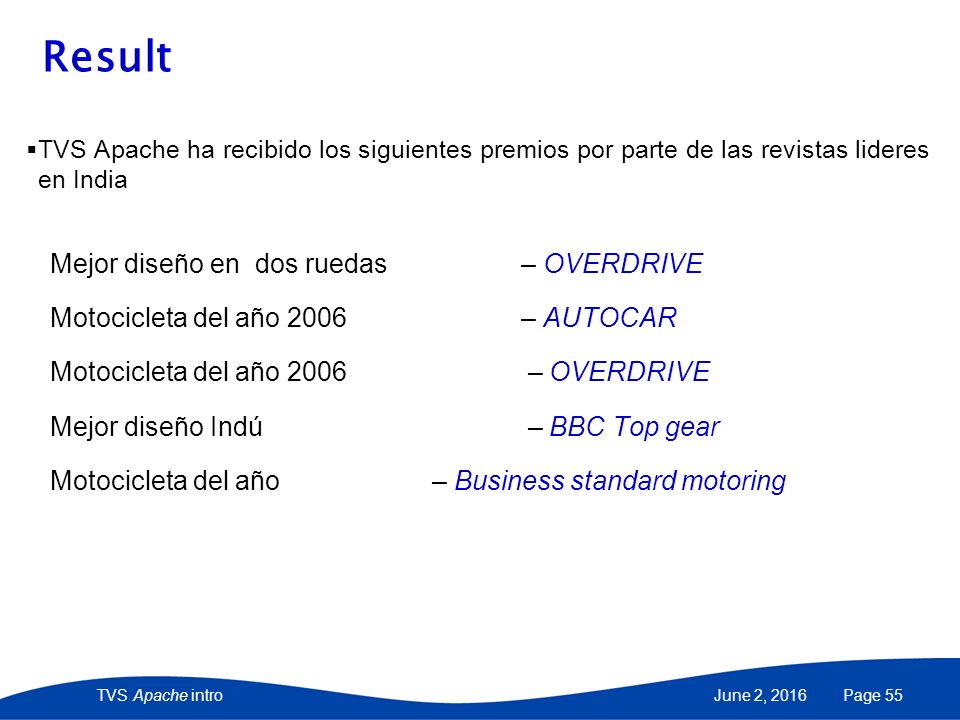

55 Result Mejor diseño en dos ruedas – OVERDRIVE
27 April 2017 Result TVS Apache ha recibido los siguientes premios por parte de las revistas lideres en India Mejor diseño en dos ruedas – OVERDRIVE Motocicleta del año – AUTOCAR Motocicleta del año – OVERDRIVE Mejor diseño Indú – BBC Top gear Motocicleta del año – Business standard motoring April 27, 2017

56 27 April 2017 TVS Apache No. 1 in the “Customer Satisfaction survey 2006” conducted by TNS” April 27, 2017

57 27 April 2017 Thanks…. April 27, 2017
