I NFRAESTRUCTURA Y D ESARROLLO E CONÓMICO Seminario I NFRAESTRUCTURA Y D ESARROLLO E CONÓMICO Ing. Marcelo Cassin Julio de 2015 Centro de Estudios Interdisciplinarios de la Universidad Nacional de Rosario (CEI-UNR) Instituto de Desarrollo Regional (IDR) Instituto de Cooperación Latinoamericana (ICLA) “Energía y Desarrollo Sustentable”
2
Contenido Infraestructura para el desarrollo económico. Cadena de Valor del Sector Eléctrico. Generación de EE. Transporte de EE. Distribución de EE. Planificación. Regulación e incentivos.
3
Infraestructura Energética Características: Intensiva en capital. Rasgos físicos y económicos particulares. Alto impacto en el desarrollo económico y social. Visión estratégica del desarrollo de infraestructura del sector. Integral, con planificación y desarrollo constante. Institucionalidad: instrumentos, mecanismos de estímulo, planificación y regulación. Rol del Estado. Diseño estratégico y respuestas específicas. Atención a las Jurisdicciones impuestas por la regulación. Procesos crecientes de globalización e integración de las economías.
4
Infraestructura Energética política energética Es necesario definir y formular una política energética orientada a la determinación de la infraestructura necesaria para alcanzar el nivel de desarrollo socieconómico impuesto como objetivo. Planeamiento estratégico. Etapas: 1. Desde dónde se parte (diagnóstico del estado presente) 2. A qué se aspira (objetivos para CP, MP y LP) 3. Cómo actuar (líneas estratégicas, instrumentos, etc.)
5
Infraestructura Energética Objetivos y pilares básicos: Seguridad de Suministro. Calidad y continuidad. Competitividad Económica. Impacto en los costos. Protección del medio ambiente. 40% de la producción de GEI provienen del sector eléctrico.
6
Conceptos generales E STADO A CTUAL DE S ITUACIÓN. Conceptos generales
7
Infraestructura Energética Sector Eléctrico GENERACIÓN TRANSPORTE DISTRIBUCIÓN
8
DEMANDA
9
Infraestructura Energética Sector Eléctrico – Visión Tradicional
10
I NFRAESTRUCTURA DEL S ECTOR E LÉCTRICO A RGENTINO Situación Actual
11
Infraestructura Energética Matríz Energética Primaria de Argentina Fuente: Secretaría de Energía de la Nación
12
Infraestructura Energética Matríz de Generación Eléctrica en Argentina Fuente: CAMMESA
13
¿E S UNA B UENA M ATRIZ E NERGÉTICA ? ¿D E QUÉ R ECURSOS P RIMARIOS D ISPONEMOS ?
14
I NFRAESTRUCTURA DEL S ECTOR E LÉCTRICO A RGENTINO Capacidad Instalada y Demanda
15
Infraestructura Energética Sector Eléctrico – Capacidad Instalada vs. Demanda (MW) 31.427 MW Fuente: CAMMESA-Informe Mensual Agosto 2014 31.427 MW Fuente: CAMMESA-Informe Mensual Agosto 2014 24.034 MW Fuente: CAMMESA-Informe Mensual Septiembre 2014 24.034 MW Fuente: CAMMESA-Informe Mensual Septiembre 2014 Fuente: CAMMESA
16
¿E S S UFICIENTE LA C APACIDAD I NSTALADA ? ¿E S EL M EJOR M IX T ECNOLÓGICO ?
17
Infraestructura Energética Sector Eléctrico – Demanda por Area Fuente: CAMMESA
18
I NFRAESTRUCTURA DEL S ECTOR E LÉCTRICO A RGENTINO Cubrimiento de Pico - Abastecimiento
19
Infraestructura Energética Sector Eléctrico – Operación del Sistema (20/01/14) Fuente: CAMMESA
20
Infraestructura Energética Sector Eléctrico – Operación del Sistema (20/01/14) Fuente: CAMMESA
21
Infraestructura Energética Sector Eléctrico – Operación del Sistema (20/01/14) Oferta Faltante : 452 MW Fuente: CAMMESA
22
Infraestructura Energética Sector Eléctrico – Operación del Sistema (20/01/14) 0 MW + BRASIL 437 MW + URUGUAY 15 MW PARAGUAY Importación Total : 452 MW Fuente: CAMMESA
23
I NFRAESTRUCTURA DEL S ECTOR E LÉCTRICO A RGENTINO Operación del Sistema – Sistema de Transporte en AT
24
Infraestructura Energética Sector Eléctrico – Sistema de Transporte Fuente: CAMMESA
25
Infraestructura Energética Sector Eléctrico – Sistema de Transporte Fuente: Transener
26
Infraestructura Energética Sector Eléctrico – Sistema de Transporte
28
Fuente: CAMMESA
29
Infraestructura Energética Sector Eléctrico – Sistema de Transporte Fuente: CAMMESA
30
Infraestructura Energética Sector Eléctrico – Sistema de Transporte Fuente: CAMMESA
31
Infraestructura Energética Sector Eléctrico – Sistema de Transporte Fuente: CAMMESA
34
Sta Cruz Norte Formosa Monte Quemado Mercedes San Isidro La Rioja 2009 Arroyo Cabral Saenz Peña Cobos Los Reyunos 1) DESDE AREA NEA POR CENTRALES BINACIONALES GARABI-RONCADOR (SOBRE EL RIO URUGUAY) 2) DESDE AREA PATAGÓNICA POR CENTRALES CONDOR CLIFT, LA BARRANCOSA, RIO TURBIO Y EÓLICAS 3) DESDE AREA CUYO Y COMAHUE POR CENTRALES LOS BLANCOS, CORDON DEL PLATA, CHIHUIDO Y OTRAS
35
I NFRAESTRUCTURA DEL S ECTOR E LECTRICO A RGENTINO Demanda Eléctrica
36
Infraestructura Energética Sector Eléctrico – Demanda de Energía Fuente: CAMMESA
37
Infraestructura Energética Sector Eléctrico – Gestión de la Demanda
38
Infraestructura Energética Sector Eléctrico – Curva de Demanda SADI ( 02/07/13) Fuente: CAMMESA
39
Infraestructura Energética Sector Eléctrico – Gestión de la Demanda Las medidas de gestión de la demanda se clasifican en cuatro grandes grupos en función del tipo de impacto que tienen sobre la curva de la demanda: reducción del consumo, desplazamiento del consumo de las horas punta a las valle, llenado de horas valles y reducción del consumo en las horas punta.
40
Infraestructura Energética Sector Eléctrico – Gestión de la Demanda
41
P AUTA / C ONDICIÓN : El progreso tecnológico para el desarrollo sostenible debe tener como propósito el incremento de la eficiencia más que el aumento en los niveles de producción.
42
I NFRAESTRUCTURA E LÉCTRICA DE LA P ROVINCIA DE S ANTA F E Generación y Transporte en 132 kV
43
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: CAMMESA
44

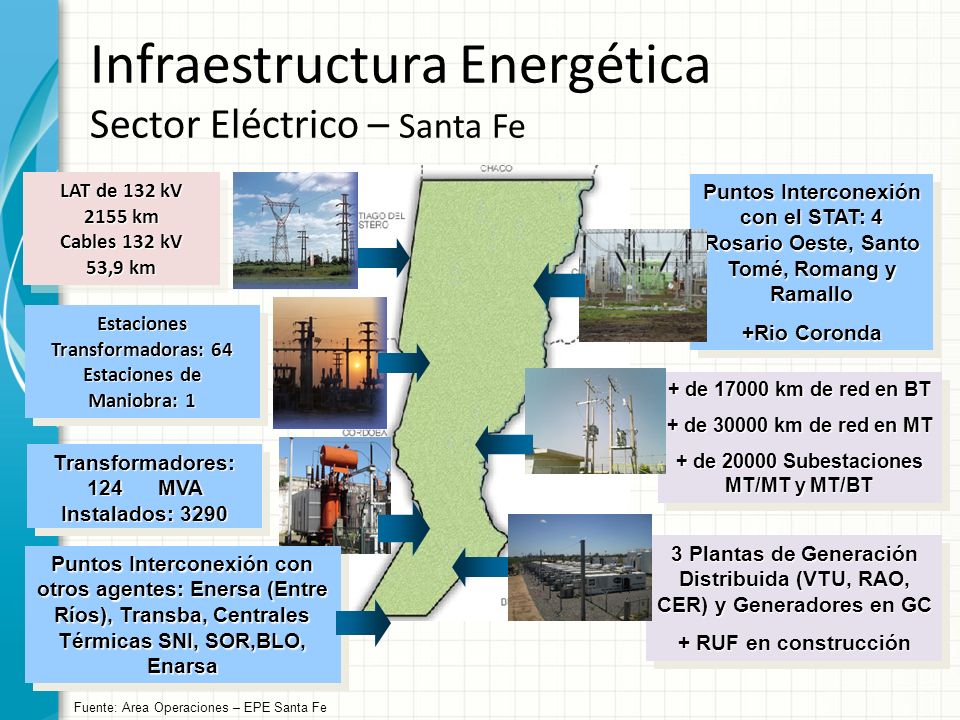

Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe LAT de 132 kV 2155 km Cables 132 kV 53,9 km Estaciones Transformadoras: 64 Estaciones de Maniobra: 1 Transformadores: 124 MVA Instalados: 3290 Puntos Interconexión con el STAT: 4 Rosario Oeste, Santo Tomé, Romang y Ramallo +Rio Coronda Puntos Interconexión con el STAT: 4 Rosario Oeste, Santo Tomé, Romang y Ramallo +Rio Coronda Puntos Interconexión con otros agentes: Enersa (Entre Ríos), Transba, Centrales Térmicas SNI, SOR,BLO, Enarsa + de 17000 km de red en BT + de 30000 km de red en MT + de 20000 Subestaciones MT/MT y MT/BT + de 17000 km de red en BT + de 30000 km de red en MT + de 20000 Subestaciones MT/MT y MT/BT 3 Plantas de Generación Distribuida (VTU, RAO, CER) y Generadores en GC + RUF en construcción 3 Plantas de Generación Distribuida (VTU, RAO, CER) y Generadores en GC + RUF en construcción
45
Infraestructura Energética Sector Eléctrico – Santa Fe Area ROS: 70% dem. EPESF Ciudad de Rosario: 30% dem EPESF Area ROS: 70% dem. EPESF Ciudad de Rosario: 30% dem EPESF Area SFE: 23% dem. EPESF Ciudad de Sta. Fe: 10% dem EPESF Area SFE: 23% dem. EPESF Ciudad de Sta. Fe: 10% dem EPESF Area RAF: 7% dem. EPESF
46
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
47
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
48
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
49
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
50
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
51
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
52
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
53
Infraestructura Energética Sector Eléctrico – Santa Fe Septiembre 2001 ∑ CEN + PUN + SAL + SAR + SOR + SUR = 371,3 MW Marzo 2001 ∑ CEN + PUN + SAL + SAR + SOR + SUR = 405 MW 9% Septiembre 2011 ∑ CEN + PUN + SAL + SAR + SOR + SUR + AER + ECH + GOD + ORT + OVL = 454,7 MW Enero 2012 ∑ CEN + PUN + SAL + SAR + SOR + SUR + AER + ECH + GOD + ORT + OVL = 581,1 MW 27,9% COMPORTAMIENTO DE LA DEMANDA. Comparación Septiembre contra Mes de Máxima Fuente: Area Operaciones – EPE Santa Fe
54
Infraestructura Energética Sector Eléctrico – Santa Fe Fuente: Area Operaciones – EPE Santa Fe
55
Infraestructura Energética Sector Eléctrico – Santa Fe 517 kV 498 kV Fuente: Area Operaciones – EPE Santa Fe
56
Infraestructura Energética Sector Eléctrico – Santa Fe Carga Residencial Forma típica Sábado = 95% Día Hábil Domingo = 90% Día Hábil Fuente: Area Operaciones – EPE Santa Fe
57
Infraestructura Energética Sector Eléctrico – Santa Fe Carga Industrial Barra Dedicada Configuración Consideración al momento del diseño Afectación a otros clientes Fuente: Area Operaciones – EPE Santa Fe
58
Infraestructura Energética Sector Eléctrico – Santa Fe ΔV=20% DEMANDA MAXIMA 100 MW ΔV=20% Fuente: Area Operaciones – EPE Santa Fe
59
I NFRAESTRUCTURA DEL S ECTOR E LÉCTRICO A RGENTINO Previsiones de Desarrollo en Generación Eléctrica
60
Infraestructura Energética Sector Eléctrico – Nueva Visión
61
Fuente: ENARSA
62
Infraestructura Energética Sector Eléctrico – Nueva Visión Fuente: ENARSA
63
Infraestructura Energética Sector Eléctrico – Nueva Visión Fuente: Cámara Argentina del Biodiesel
64
Infraestructura Energética Sector Eléctrico – Nueva Visión Fuente: CAMMESA
65
Infraestructura Energética Sector Eléctrico – Nueva Visión Fuente: Area Operaciones – EPE Santa Fe
66
Infraestructura Energética Sector Eléctrico – Nueva Visión Fuente: Area Operaciones – EPE Santa Fe
67
Infraestructura Energética Sector Eléctrico – Nueva Visión La Secretaría de Energía, en la etapa inicial del proyecto (2012-2015), espera incorporar la generación de 200 MW eléctricos y 200 MW térmicos. Fuente: Secretaría de Energía de la Nación
68
I NFRAESTRUCTURA DEL S ECTOR E LÉCTRICO A RGENTINO Previsiones de Desarrollo del Sistema de Transporte
69

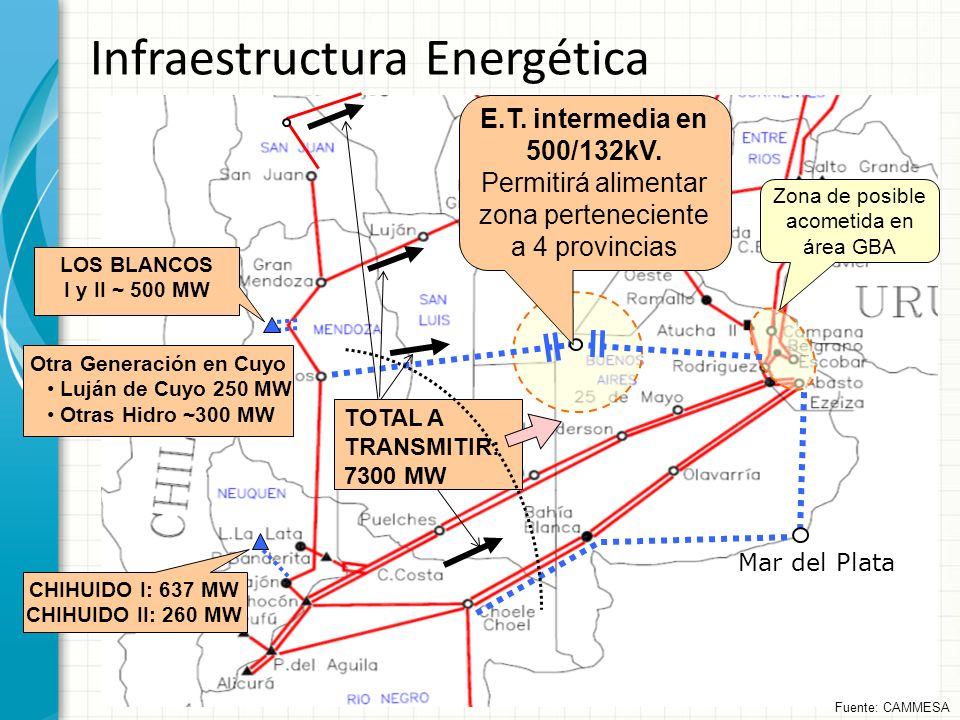

Infraestructura Energética Zona de posible acometida en área GBA LOS BLANCOS I y II ~ 500 MW Otra Generación en Cuyo Luján de Cuyo 250 MW Otras Hidro ~300 MW CHIHUIDO I: 637 MW CHIHUIDO II: 260 MW TOTAL A TRANSMITIR: 7300 MW E.T. intermedia en 500/132kV. Permitirá alimentar zona perteneciente a 4 provincias Mar del Plata Fuente: CAMMESA
70
Infraestructura Energética Zona de posible acometida en área GBA Mar del Plata ET Venado Tuerto 500kV Permitiría alimentar la zona sur de Santa Fe E.T. intermedia en 500/132kV GASTRE 1300 MW LOS BLANCOS I y II ~ 500 MW Otra Generación en Cuyo Luján de Cuyo 250 MW Otras Hidro ~300 MW CHIHUIDO I: 637 MW CHIHUIDO II: 260 MW Fuente: CAMMESA
71
Infraestructura Energética Fuente: Area Planificación – EPE Santa Fe
72
I NFRAESTRUCTURA DEL S ECTOR E LÉCTRICO A RGENTINO Conclusiones
73
Infraestructura Energética El desarrollo de la infraestructura es crucial en las economías en desarrollo. El papel del estado en la visión estratégica y los mecanismos de estímulo a la inversión a través de regulaciones específicas y perdurables resultan indispensables. Planificación indicativa y definición de políticas globales de desarrollo de infraestructura energética.
74
Infraestructura Energética I&D vinculada a nuevas tecnologías en toda la cadena eléctrica. Definición, supervisión y control de niveles técnicos de calidad de servicio de la oferta energética. El estado no puede eludir su responsabilidad de proveer de infraestructura básica energética de carácter social, asegurando accesibilidad e igualdad de oportunidades para toda la población.
75
M UCHA G RACIAS POR SU A TENCIÓN Ing. Marcelo Cassin Julio 2015
