Lápiz óptico  Es un instrumento en forma de lápiz que por medio de un sistema óptico, ubicado en su extremo, permite la entrada de datos directamente.

Presentación del tema: "Lápiz óptico  Es un instrumento en forma de lápiz que por medio de un sistema óptico, ubicado en su extremo, permite la entrada de datos directamente."— Transcripción de la presentación:

1

2 Lápiz óptico  Es un instrumento en forma de lápiz que por medio de un sistema óptico, ubicado en su extremo, permite la entrada de datos directamente a la pantalla. Para elaborar dibujos, basta con mover el lápiz frente a la pantalla y en ella va apareciendo una línea que describe dicho movimiento. También sirve para señalar ítems de los menús al igual que el mouse.

3 Disco compacto, CD-ROM CD-ROM, Disco óptico, similar a un CD de audio, que contiene información únicamente para ser leída. No puede ser regrabados. Su almacenamiento es de alta densidad, grabación de audio de calidad superior, confiables, duraderos. Entre los estándares se encuentra el CD-R, el CD-DA (permite reproducir sonido), el CD-I (define una plataforma multimedia), el- PhotoCD (permite visualizar imágenes estáticas); con una capacidad de almacenamiento de unos 600 Mb (megabytes) de información, y los Discos DVD (disco digital versátil) con una capasidad de 4.5 gigabytes (10 veces mayor)megabytesgigabytes

4 Unidad de DVD  Con el DVD podrá ver peliculas en su monitor o de su computadora a su TV, además lee los formatos anteriores de CD Rom.

5 Un teclado de ordenador  A través del teclado, podemos introducir datos y órdenes a la computadora. El típico teclado es de forma rectangular y teclas Alfanuméricos (teclas con números, letras y símbolos) distribuidas en columnas y renglones. Otros tipos de teclados según su forma son los ergonómico y los teclados con escáner.

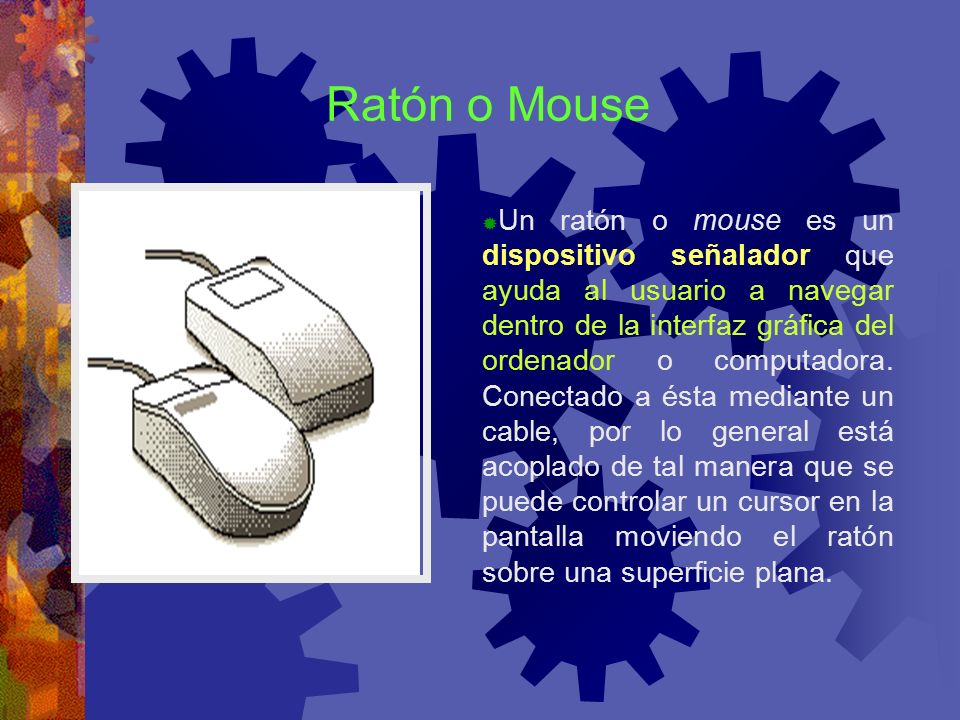

6 Ratón o Mouse  Un ratón o mouse es un dispositivo señalador que ayuda al usuario a navegar dentro de la interfaz gráfica del ordenador o computadora. Conectado a ésta mediante un cable, por lo general está acoplado de tal manera que se puede controlar un cursor en la pantalla moviendo el ratón sobre una superficie plana.

7 Joystick o Palanca de juegos  Joystick o Palanca de juegos, en informática, dispositivo señalador muy conocido, utilizado mayoritariamente para juegos de ordenador o computadora. Existen en el mercado una gran cantidad de Joysticks adaptados para determinados juegos, por ejemplo, para un simulador de vuelo, el joystick se asemeja a los mandos que posee un piloto dentro de una cabina de un avión real.

8 Tableta digitalizadora Tableta digitalizadora o tableta gráfica, en informática, rectángulo plano de plástico con componentes electrónicos bajo su superficie, que se utiliza en muchas aplicaciones de ingeniería, diseño y en trabajos de ilustración. La imagen debe ser elaborado sobre ella con instrumentos especiales, tales como un lápiz o puntero que utiliza una punta especial para variar el campo magnético de la tabla..

9 Escáner óptico  El escáner es un lector o explorador óptico que convierte las imágenes, por ejemplo una fotografía, en un archivo o representación digital, de acuerdo a algún formato gráfico como BMP, PCX, GIF,TIF, compactibles con programas, de edición de imágenes. En el mercado encontramos tres tipos de escáner, que se pueden clasificar en : blanco y negro y color; en manuales y de escritorio; por su resolución.

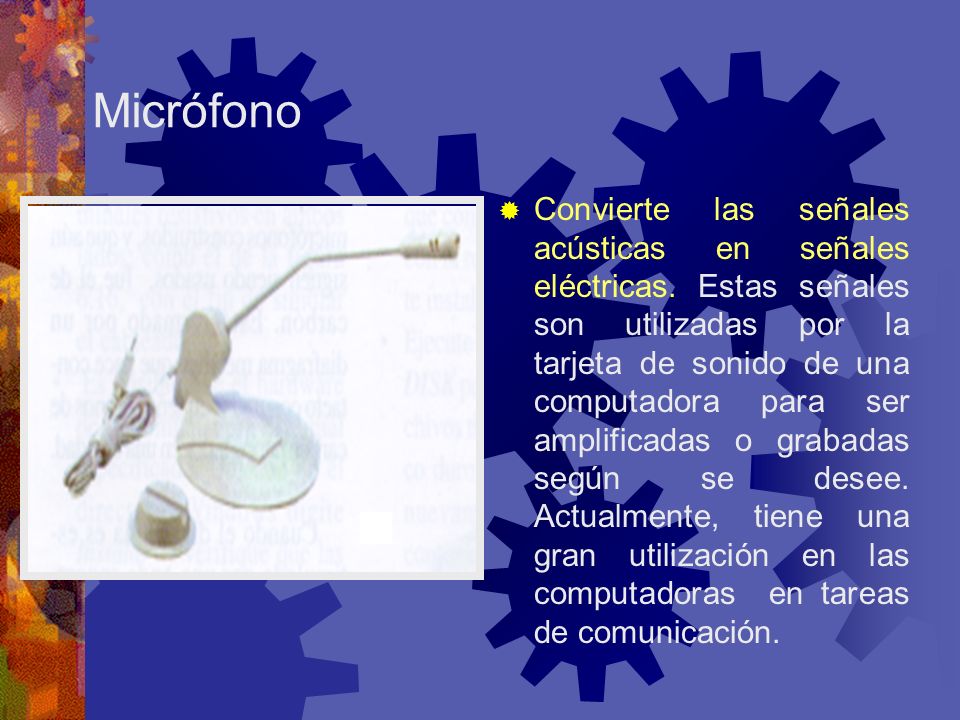

10 Micrófono  Convierte las señales acústicas en señales eléctricas. Estas señales son utilizadas por la tarjeta de sonido de una computadora para ser amplificadas o grabadas según se desee. Actualmente, tiene una gran utilización en las computadoras en tareas de comunicación.

11 Cámara de Video Digital  Captura la imagen en movimiento y la lleva directamente a la pantalla de una computadora. La imagen se maneja en forma digital, por lo cual, se puede hacer edición para mejorar la calidad de dichas imágenes y agregar efectos especiales al video.

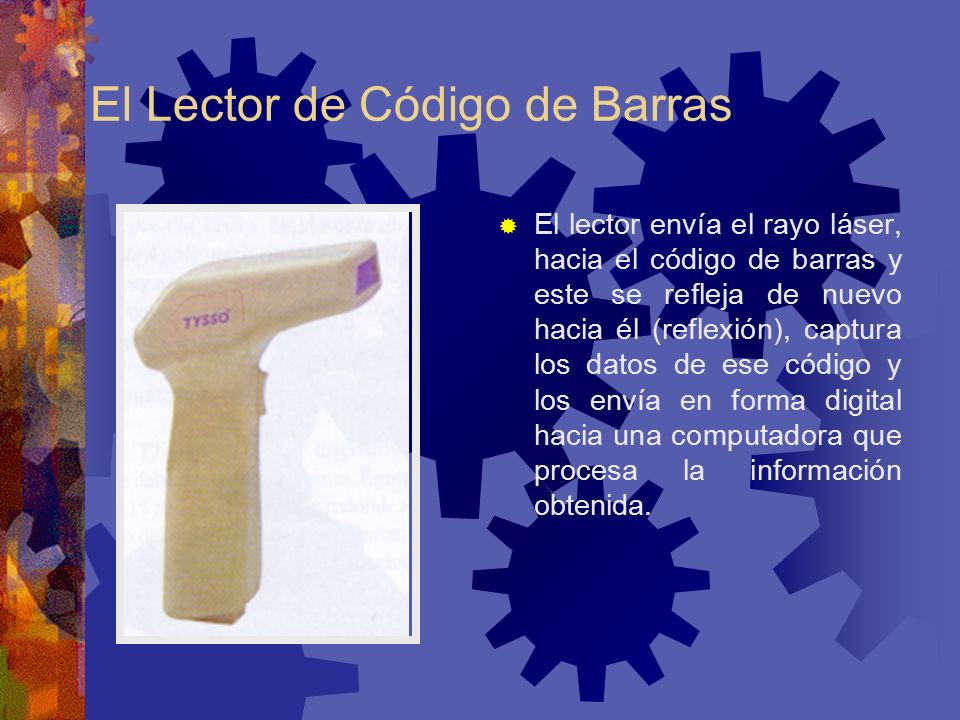

12 El Lector de Código de Barras  El lector envía el rayo láser, hacia el código de barras y este se refleja de nuevo hacia él (reflexión), captura los datos de ese código y los envía en forma digital hacia una computadora que procesa la información obtenida.

13 Cámara Fotográfica Digital Es un dispositivo electrónico que almacena las imágenes en forma digital. La cámara se conecta a la computadora a través de uno de sus puertos paralelos. La información digital de la fotográfia se baja al computador. Efectos especiales pueden ser agregados para diferentes propósitos.

14 Permiten al usuario ver los resultados de los cálculos o de las manipulaciones de datos de la computadora Altavoces o parlantes externos Los Plotters o Graficadores Altavoces o parlantes externos Los Plotters o Graficadores Impresora Monitor Pantalla de Cristal Líquido Dispositivos de Salida

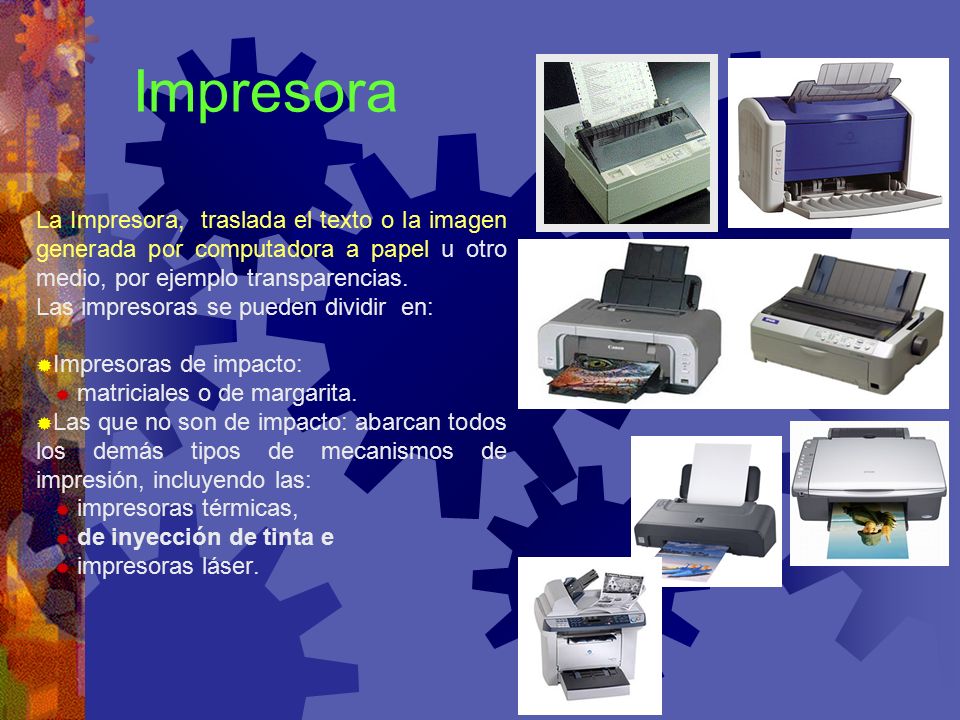

15 Impresora La Impresora, traslada el texto o la imagen generada por computadora a papel u otro medio, por ejemplo transparencias. Las impresoras se pueden dividir en:  Impresoras de impacto:  matriciales o de margarita.  Las que no son de impacto: abarcan todos los demás tipos de mecanismos de impresión, incluyendo las:  impresoras térmicas,  de inyección de tinta e  impresoras láser.

16 Monitor Monitor, en informática, pantalla basada en un tubo de rayos catódicos diseñada para funcionar con una tarjeta o adaptador de vídeo, que produce textos o imágenes gráficas, dependiendo de su resolución (pixels)tubo de rayos catódicospixels Hay dos tipos de monitores:  color (imágenes gráficas en color)  monocromatico (imágenes Blanco y negro)

17 Pantalla de Cristal Liquido  Pantalla que no utiliza CRT (tubo de rayos catódicos) y en lugar, la imagen es formada a través de dos vidrios polarizados que permiten o no la reflexión de la luz.tubo de rayos catódicosreflexión de la luz.

18 Los Plotters o Graficadores  Son dispositivos que dibujan o grafican los textos e imágenes en alta resolución. Se utiliza primordialmente para elaborar planos, posters o afiches, con impresiones en hojas de papel muy grandes, generalmente a color, actualmente se fabrican en tecnología de inyección de tinta.

19 Altavoces o parlantes externos  Es un parlante muy pequeño como unidad de salida para emitir sonidos tipo beep y anunciar algo.

20 Introducción a la Computación Dispositivos de entrada/salida Son dispositivos mixtos que permiten, tanto la entrada como la salida de datos, desde o hacia el microprocesador. A esta categoría pertenecen especialmente los dispositivos de almacenamiento de datos como las unidades: Disco Flexible o floppy disk Disco Duro o hard disk Disco Zip Cinta o tape backup Magneto-óptica y su Disco óptico CD-RW Fax Módem

21 Disquete o Disco flexible: Disco, en informática, pieza redonda y plana de plástico flexible (disquete de 3.5” de 1.44MB) revestida con un material magnético que puede ser influido eléctricamente para contener información grabada en forma digital (binaria).

22 Disco duro: El disco duro o Hard Disks, unidad no removible, de gran capacidad y gran velocidad de acceso más rápido a los datos de soporte magnético que los discos flexibles, tanto para lectura como para escritura. Permitiendo una gran versatilidad para el manejo de los programas y los datos. La mayoría de los discos duros tienen de dos a ocho láminas. A principios de los años 80 era de 10 MB, hasta lograr enormes capacidades de almacenamiento del orden de los 40GB hasta 300 GB

23 Unidades de cinta o Tape Backup  Las cintas magnéticas son utilizadas para copias de archivos o backup debido a su alta capacidad en un espacio reducido y bajo costo por Mbyte en comparación a los disquetes y los discos ópticos. Puede almacenar fácilmente varios miles de MB. La cinta contiene información en forma secuencial, por lo cual, la lectura debe hacerse de la misma manera, haciendo muy lento el proceso de búsqueda de archivos y la transferencia de información entre ésta y la unidad de proceso.

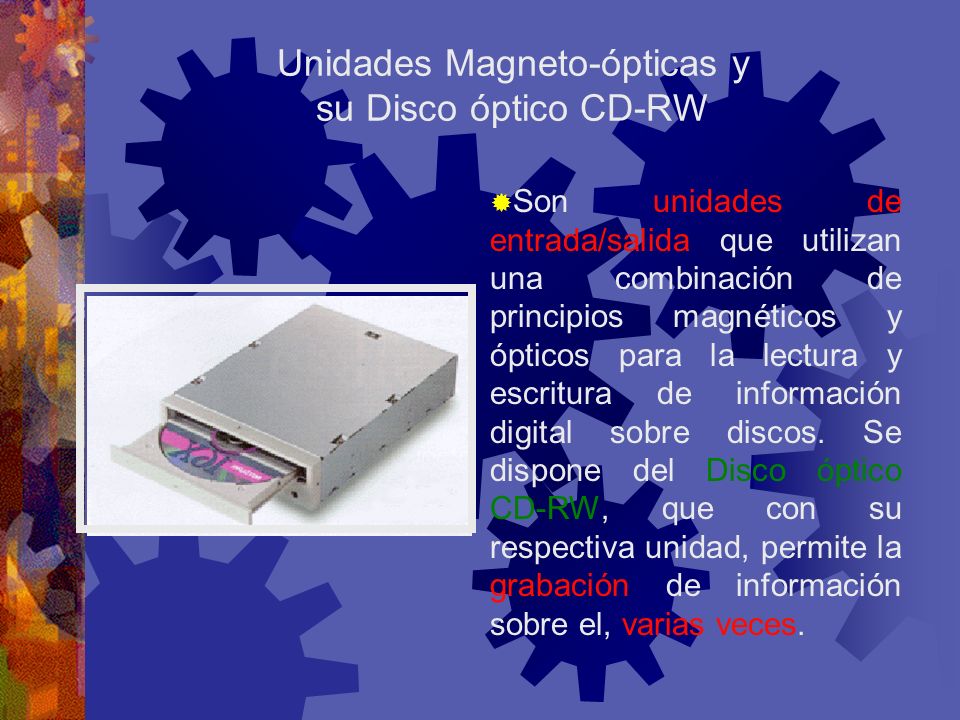

24 Unidades Magneto-ópticas y su Disco óptico CD-RW  Son unidades de entrada/salida que utilizan una combinación de principios magnéticos y ópticos para la lectura y escritura de información digital sobre discos. Se dispone del Disco óptico CD-RW, que con su respectiva unidad, permite la grabación de información sobre el, varias veces.

25 Unidad del Zip y su Disco Zip  Son unidades de entrada/salida para la lectura y escritura de información digital sobre discos. Se dispone del Disco Zip de gran capacidad de 100MB  100 Disco  ”

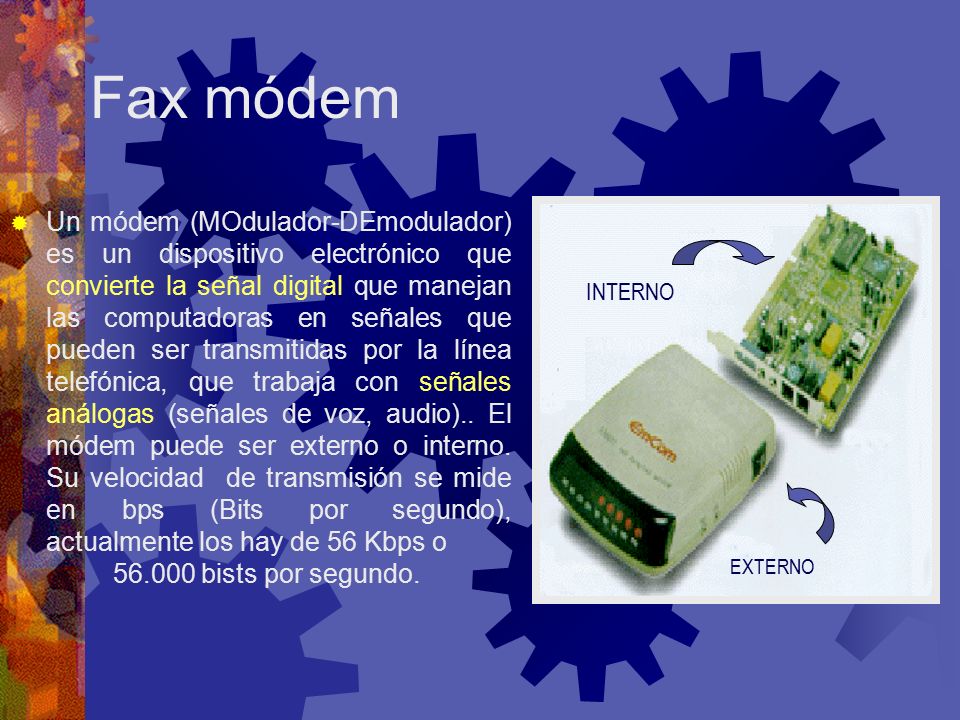

26 Fax módem  Un módem (MOdulador-DEmodulador) es un dispositivo electrónico que convierte la señal digital que manejan las computadoras en señales que pueden ser transmitidas por la línea telefónica, que trabaja con señales análogas (señales de voz, audio).. El módem puede ser externo o interno. Su velocidad de transmisión se mide en bps (Bits por segundo), actualmente los hay de 56 Kbps o 56.000 bists por segundo. EXTERNO INTERNO

27 Bus  Conjunto de líneas muy delgadas de cobre fijadas sobre la superficie del circuito impreso para transportan información a través de una tarjeta electrónica o entre diferentes tarjetas. Si el bus es de 8 líneas se dice que es de 8 bits, hay buses de 16, 32 y 64 bits. Existen diferentes tipos de buses dependiendo de la finalidad con que se empleen:  Bus de DATOS Bus de DATOS  Bus de DIRECCIONES Bus de DIRECCIONES  Bus de CONTROL Bus de CONTROL

28  BUS DE DATOS: Es un bus bidireccional (información en los dos sentidos) por medio del cual se intercambian los datos entre el microprocesador y las diferentes unidades de entrada, salida y entrada/salida.  Bus de DIRECCIONES: Es un bus de una sola vía (desde el microprocesador hacia los periféricos) por medio del cual se selecciona o direcciona a cual elemento se le envía la información o desde cual se recibe.  Bus de CONTROL: es un bus combinado, es decir, algunas líneas son unidireccionales y otras bidireccionales. Por medio de estas líneas se activan algunos procedimientos como lectura, escritura, etc.
