1 Línea Análoga 1

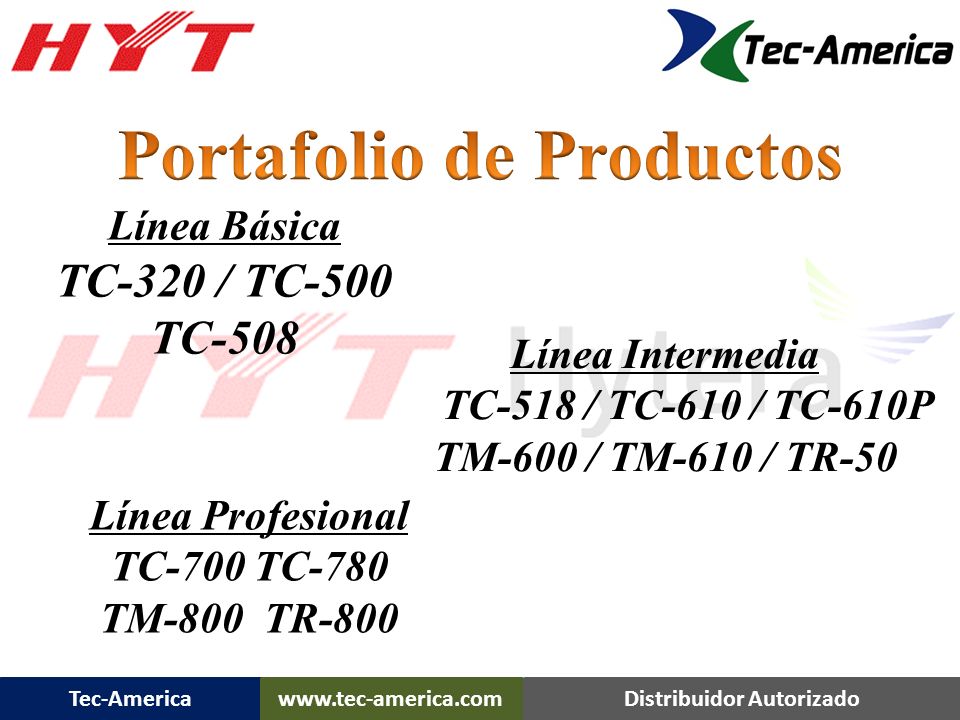

2 Portafolio de Productos
Línea Básica TC-320 / TC-500 TC-508 Línea Intermedia TC-518 / TC-610 / TC-610P TM-600 / TM-610 / TR-50 Línea Profesional TC-700 TC-780 TM-800 TR-800

3 TC-320 Portátil

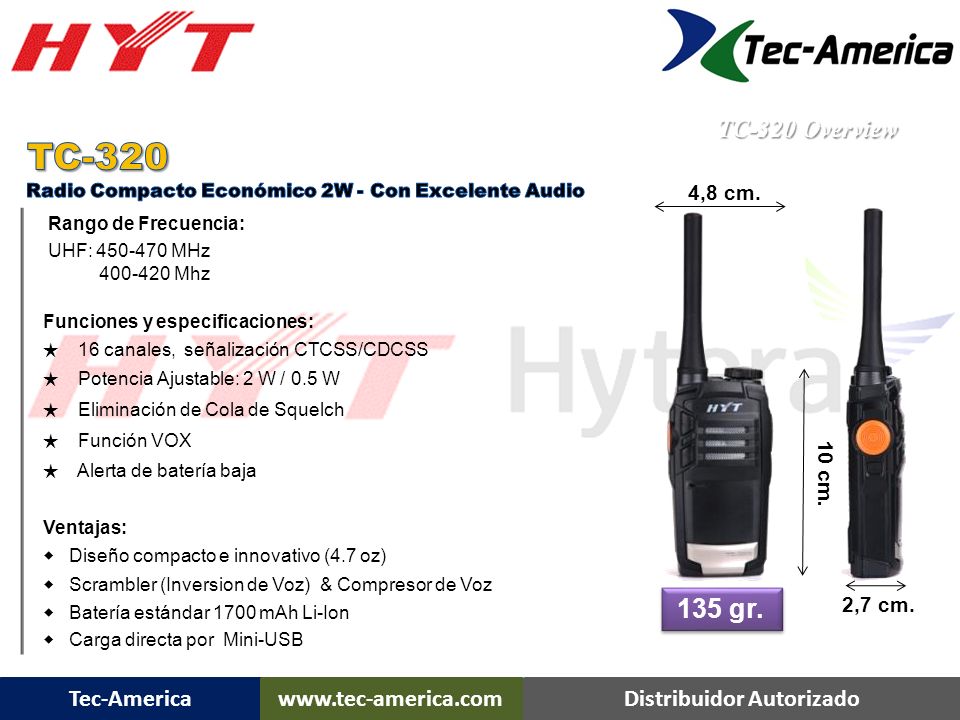

4 TC-320 135 gr. TC-320 Overview 4,8 cm. 10 cm. 2,7 cm.
Radio Compacto Económico 2W - Con Excelente Audio 4,8 cm. Rango de Frecuencia: UHF: MHz Mhz Funciones y especificaciones: ★ canales, señalización CTCSS/CDCSS ★ Potencia Ajustable: 2 W / 0.5 W ★ Eliminación de Cola de Squelch ★ Función VOX ★ Alerta de batería baja Ventajas: ◆ Diseño compacto e innovativo (4.7 oz) ◆ Scrambler (Inversion de Voz) & Compresor de Voz ◆ Batería estándar 1700 mAh Li-Ion ◆ Carga directa por Mini-USB 10 cm. 135 gr. 2,7 cm. 4

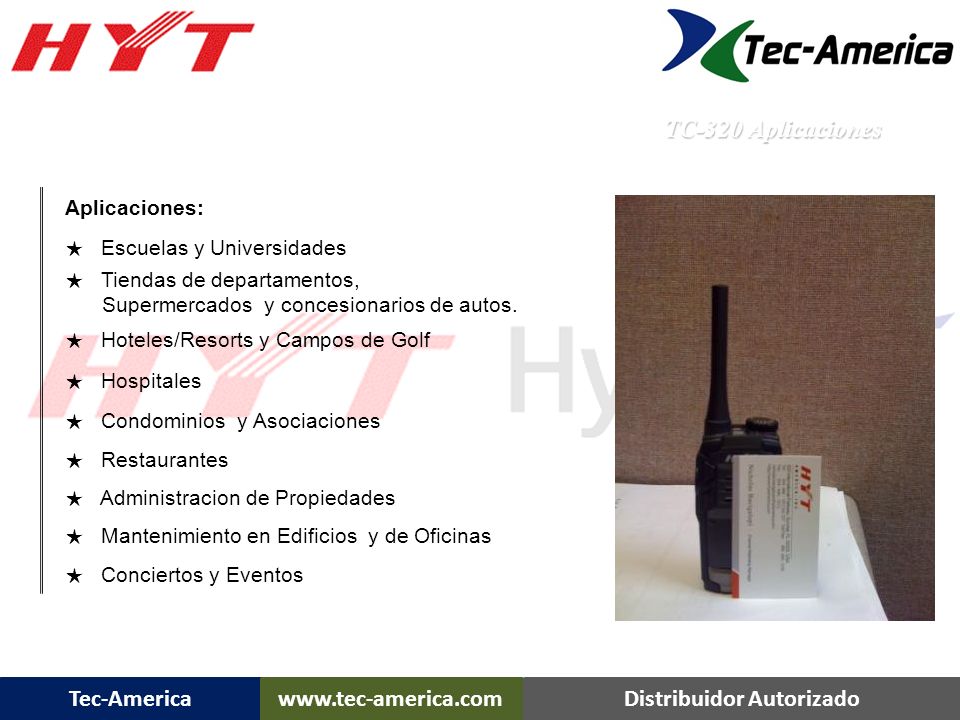

5 TC-320 Aplicaciones Aplicaciones: ★ Escuelas y Universidades
★ Tiendas de departamentos, Supermercados y concesionarios de autos. ★ Hoteles/Resorts y Campos de Golf ★ Hospitales ★ Condominios y Asociaciones ★ Restaurantes ★ Administracion de Propiedades ★ Mantenimiento en Edificios y de Oficinas ★ Conciertos y Eventos 5

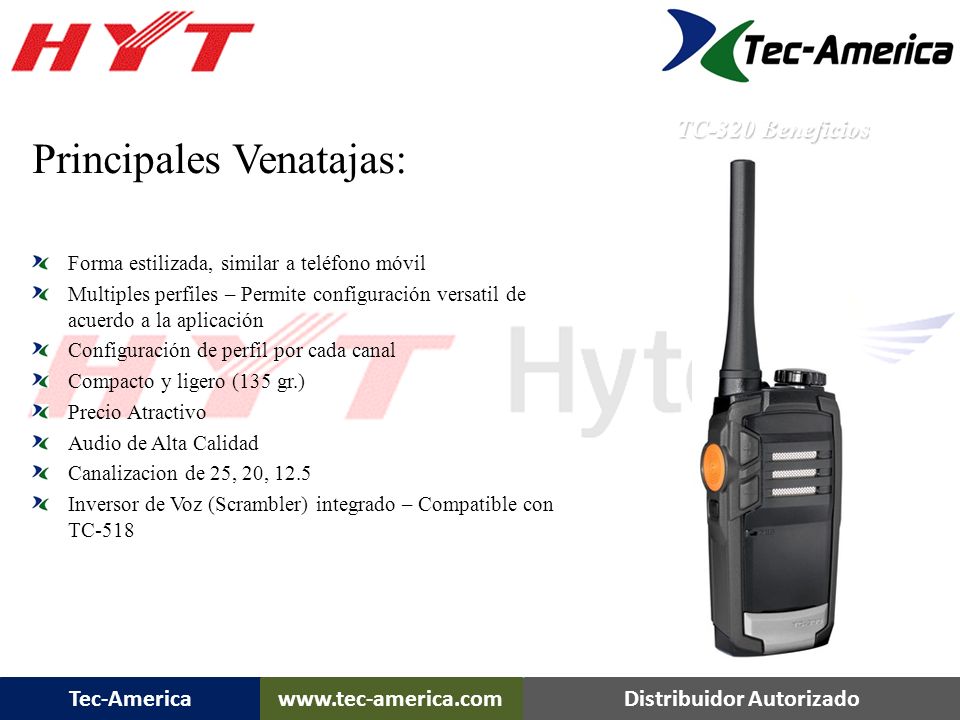

6 Principales Venatajas:
TC-320 Beneficios Principales Venatajas: Forma estilizada, similar a teléfono móvil Multiples perfiles – Permite configuración versatil de acuerdo a la aplicación Configuración de perfil por cada canal Compacto y ligero (135 gr.) Precio Atractivo Audio de Alta Calidad Canalizacion de 25, 20, 12.5 Inversor de Voz (Scrambler) integrado – Compatible con TC-518

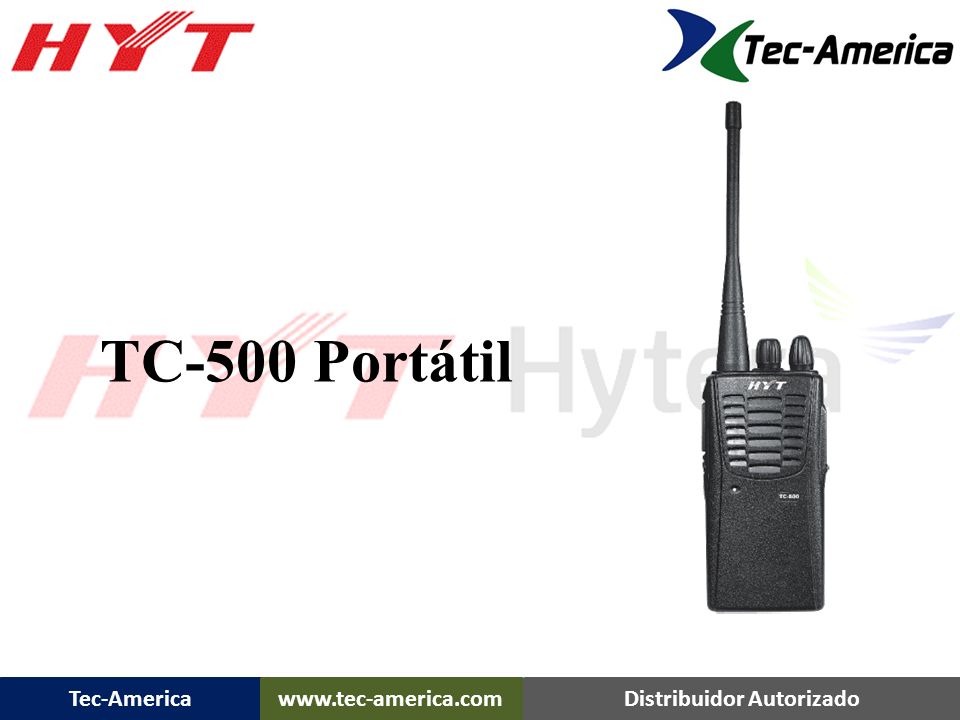

7 TC-500 Portátil

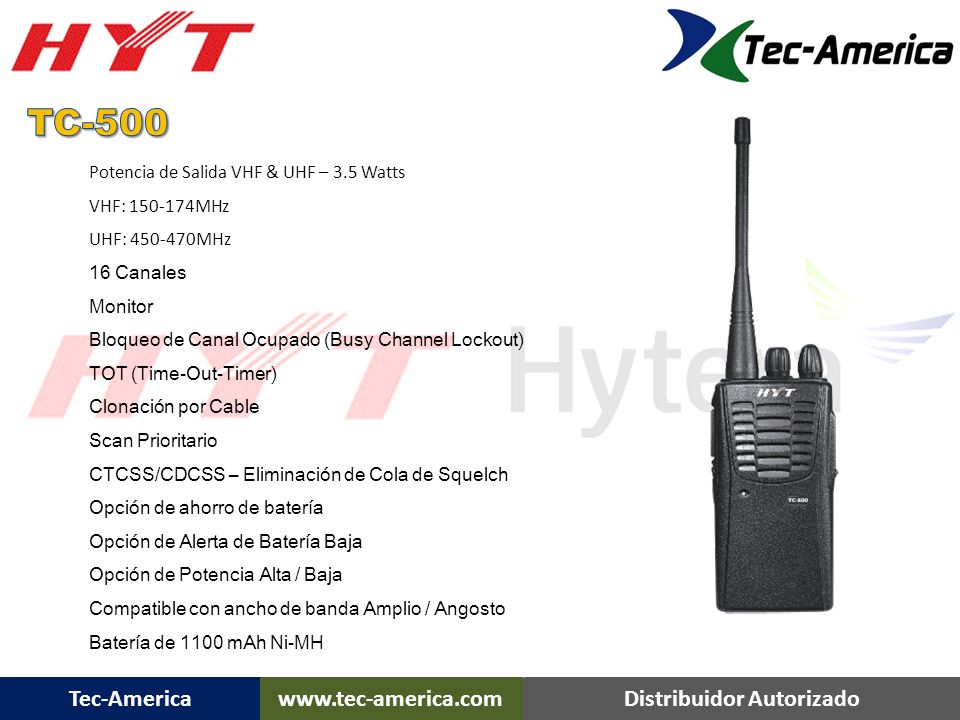

8 TC-500 Potencia de Salida VHF & UHF – 3.5 Watts VHF: 150-174MHz
UHF: MHz 16 Canales Monitor Bloqueo de Canal Ocupado (Busy Channel Lockout) TOT (Time-Out-Timer) Clonación por Cable Scan Prioritario CTCSS/CDCSS – Eliminación de Cola de Squelch Opción de ahorro de batería Opción de Alerta de Batería Baja Opción de Potencia Alta / Baja Compatible con ancho de banda Amplio / Angosto Batería de 1100 mAh Ni-MH

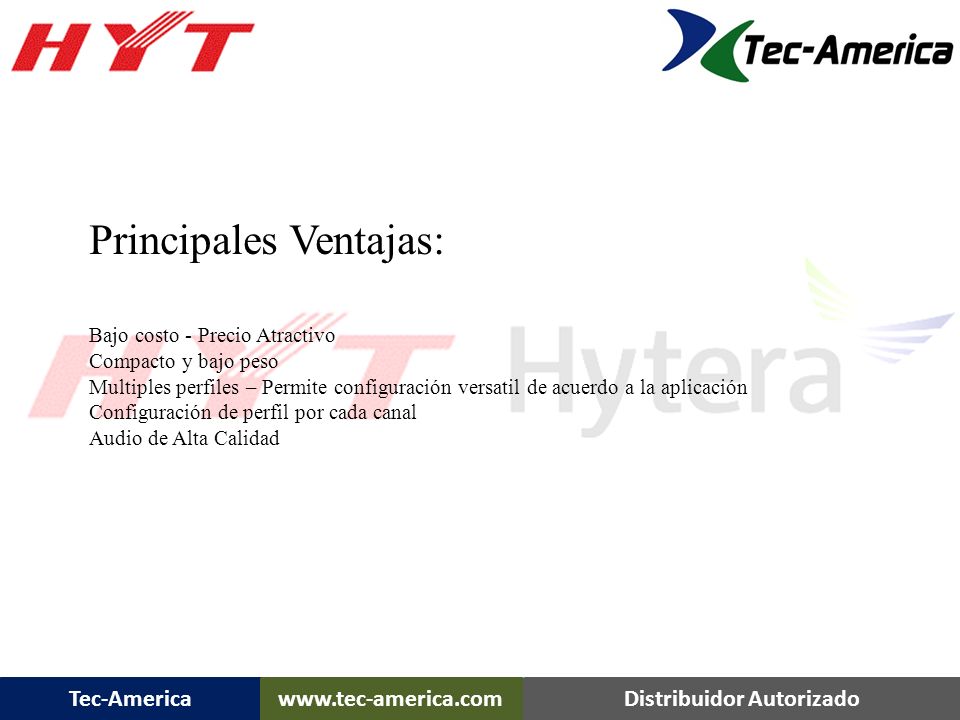

9 Principales Ventajas: Bajo costo - Precio Atractivo Compacto y bajo peso Multiples perfiles – Permite configuración versatil de acuerdo a la aplicación Configuración de perfil por cada canal Audio de Alta Calidad

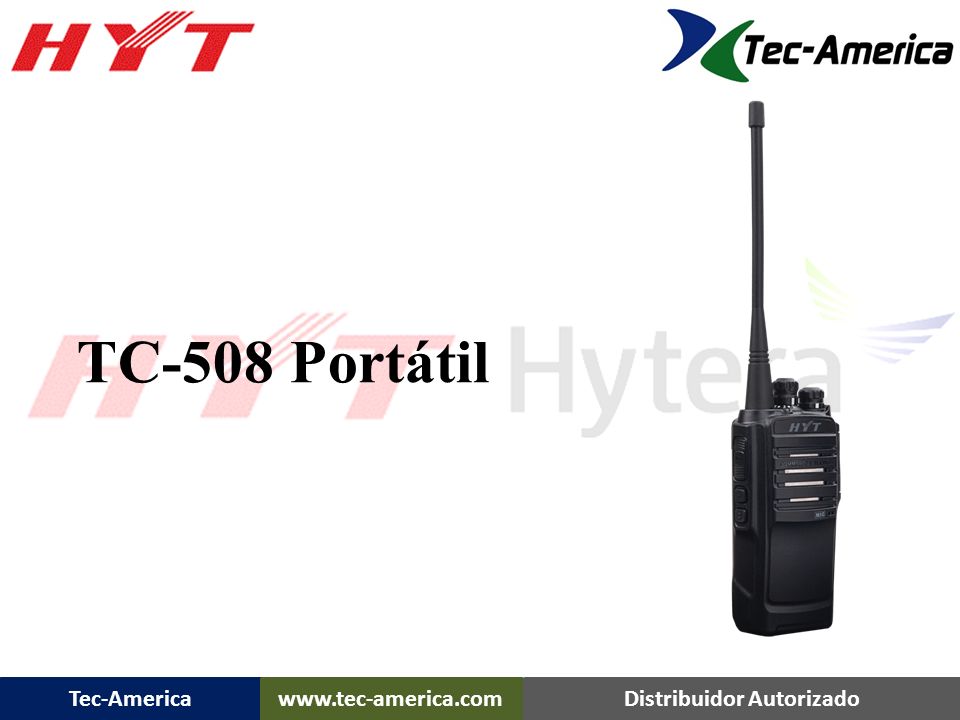

10 TC-508 Portátil

11 TC-508 Rango de Frecuencia: MHz, MHz, MHz, Potencia de Salida en RF : VHF: 5/2W UHF:4/2W Capacidad de Canales: 16 Espaciamiento de Canales: 25/12.5KHz voltaje de Operación: 7.4V Batería Estándar: 1650 mAh (Li-Ion) Vida de la Batería ( Duty Cycle), Superior a 14 horas

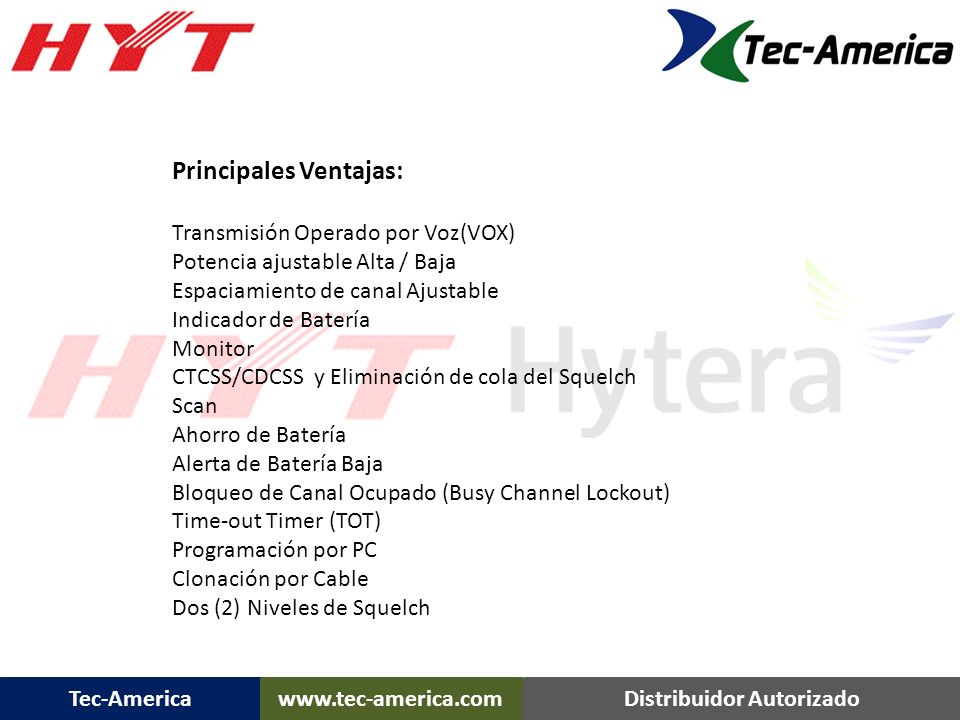

12 Principales Ventajas: Transmisión Operado por Voz(VOX) Potencia ajustable Alta / Baja Espaciamiento de canal Ajustable Indicador de Batería Monitor CTCSS/CDCSS y Eliminación de cola del Squelch Scan Ahorro de Batería Alerta de Batería Baja Bloqueo de Canal Ocupado (Busy Channel Lockout) Time-out Timer (TOT) Programación por PC Clonación por Cable Dos (2) Niveles de Squelch

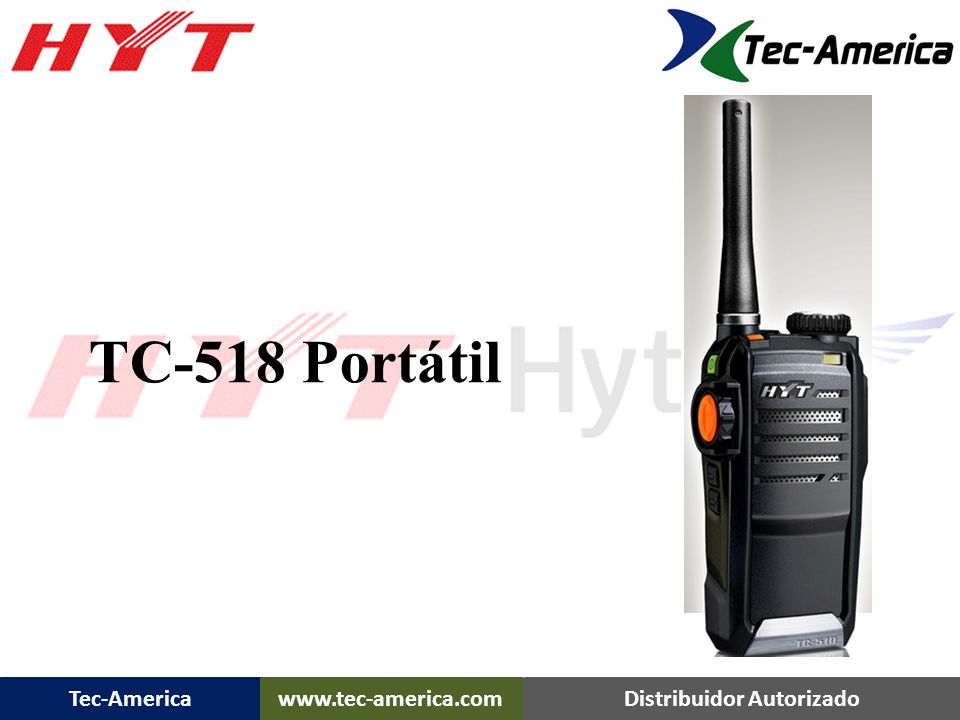

13 TC-518 Portátil

14 TC-518 Rangos De Fracuencia: VHF:136-174MHz; UHF:400-470MHz;
Funciones Basicas: 16 canales, CTCSS/CDCSS, peso 8oz (Con bateria y antena) Potencia de RF Ajustable:2W/5W(VHF);2W/4W(UHF) Funcion de VOX (manos libres) integrada Alerta de bateria baja Ajuste Manual Programacion por PC 　 Cumple IP54, Mil-Std C,D,E,F Ventajas: Permite operar PTT, Volumen y tecla lateral con una sola mano, liberando la otra mano. Radio de Banda Ancha Scrambler Integrado Compresor de Voz Codificador de DTMF Bateria de 1650mAh Li-ion Standar /2000mA Li-ion opcional Indicador de Carga de Bateria

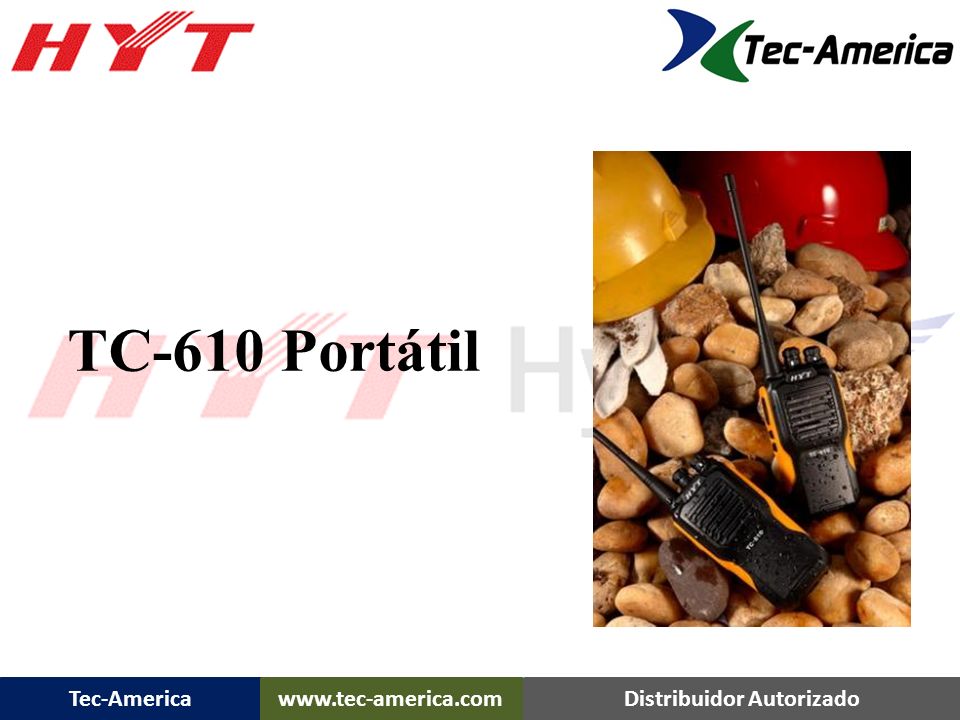

15 TC-610 Portátil

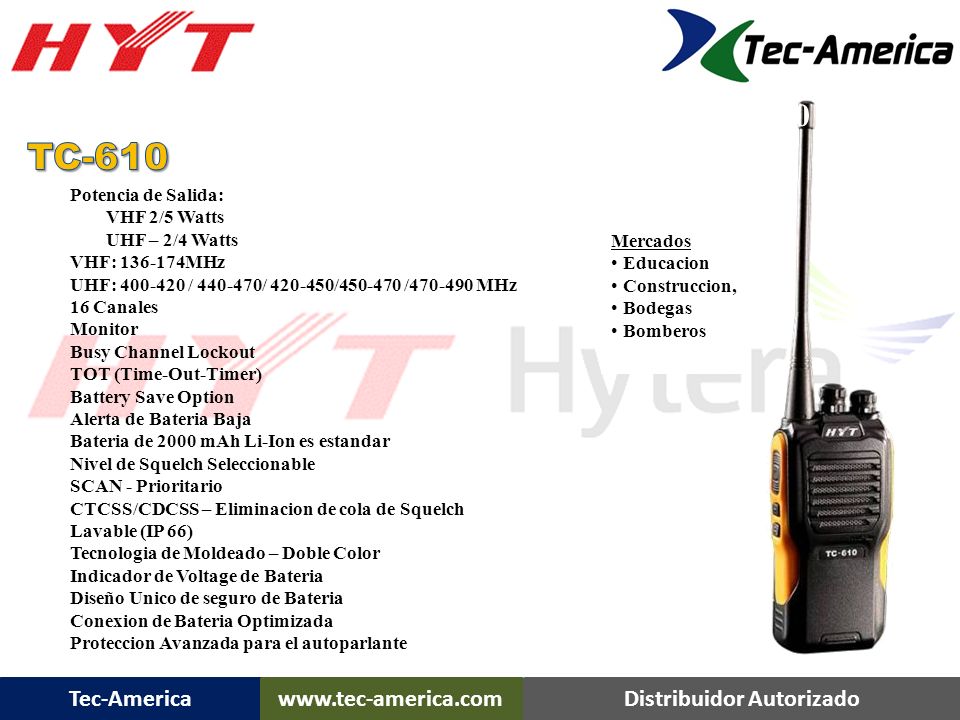

16 TC-610 TC-610 Portatil Potencia de Salida: VHF 2/5 Watts
UHF – 2/4 Watts VHF: MHz UHF: / / / / MHz 16 Canales Monitor Busy Channel Lockout TOT (Time-Out-Timer) Battery Save Option Alerta de Bateria Baja Bateria de 2000 mAh Li-Ion es estandar Nivel de Squelch Seleccionable SCAN - Prioritario CTCSS/CDCSS – Eliminacion de cola de Squelch Lavable (IP 66) Tecnologia de Moldeado – Doble Color Indicador de Voltage de Bateria Diseño Unico de seguro de Bateria Conexion de Bateria Optimizada Proteccion Avanzada para el autoparlante Mercados Educacion Construccion, Bodegas Bomberos

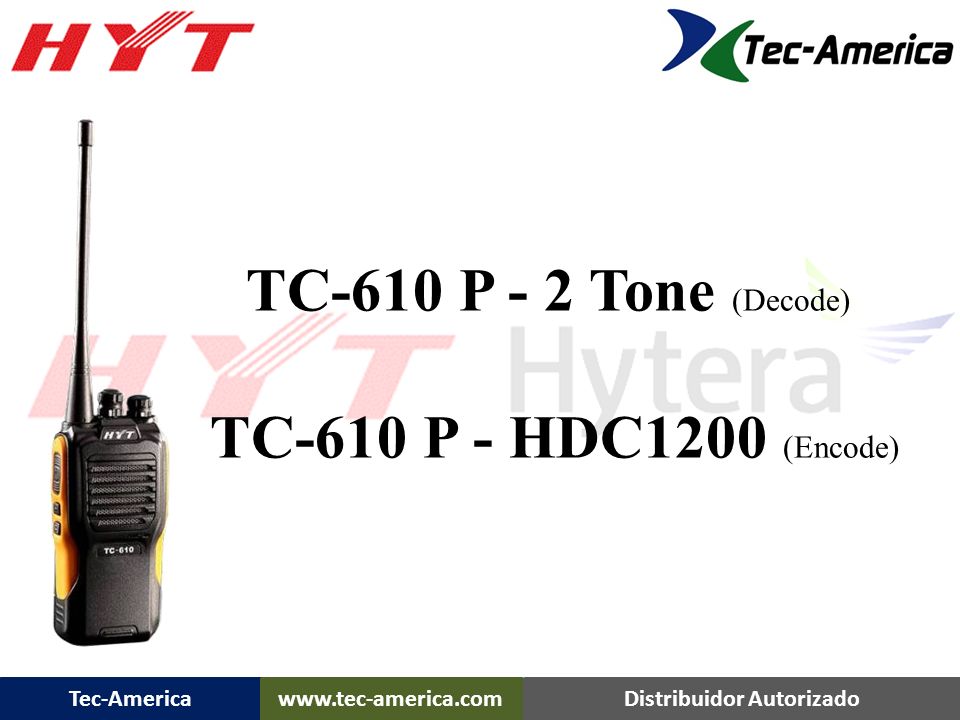

17 TC-610 P - 2 Tone (Decode) TC-610 P - HDC1200 (Encode)

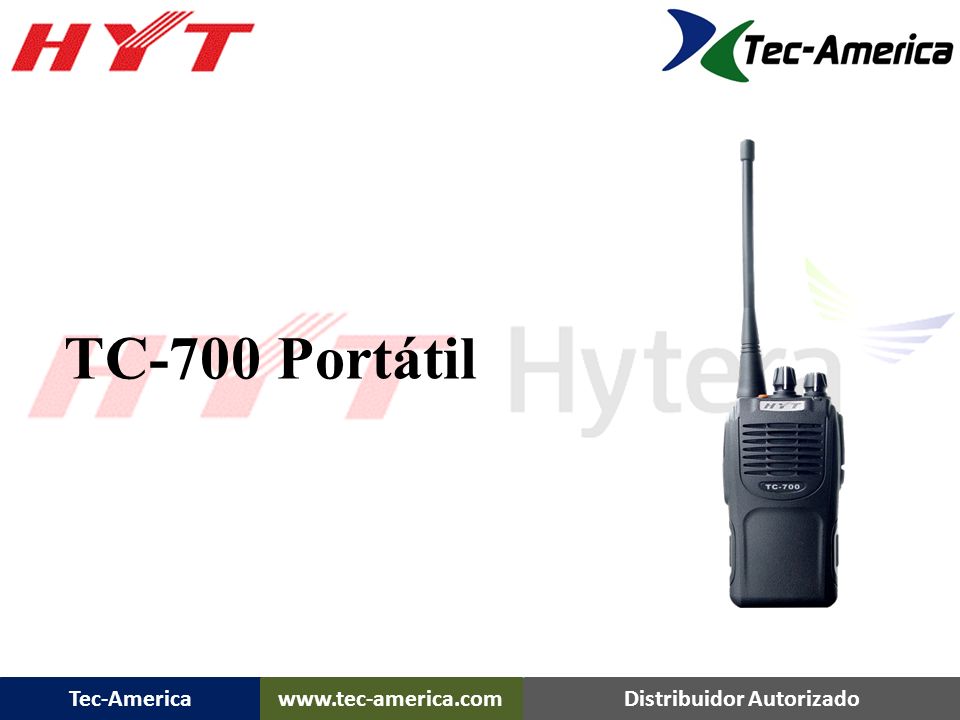

18 TC-700 Portátil

19 TC-700 TC-700 Portatil Mercados Seguridad Seguridad Publica
Servicios Publicos Construccion pesada Fabricacion VHF 1/2/5 Watts UHF – 1/2/4 Watts Rangos de ancha banda Alto nivel de Audio (1W) Chequeo de Seguridad Whisper (Susurro) Scrambler Integrado Anuncio de Canales Indicador para fuera de cobertura Anunciador de Bateria Baja Diagnostico al encender 2-Tone Encoder & Decoder DTMF Encoder HDC1200 HYT Signaling Protocol HDC2400TM HYT Signaling Protocol Llamados: Individual, grupo, broadcast CLONACION Inalambrica Funcion de RENTA *** (exclusivo de – HYT) Firmware Upgradeable Patrol Record -Opcion para HYT Patrol System Lone Worker Man Down (optional) Safety Check Emergency alarm Operacion Banda Ancha VHF UHF

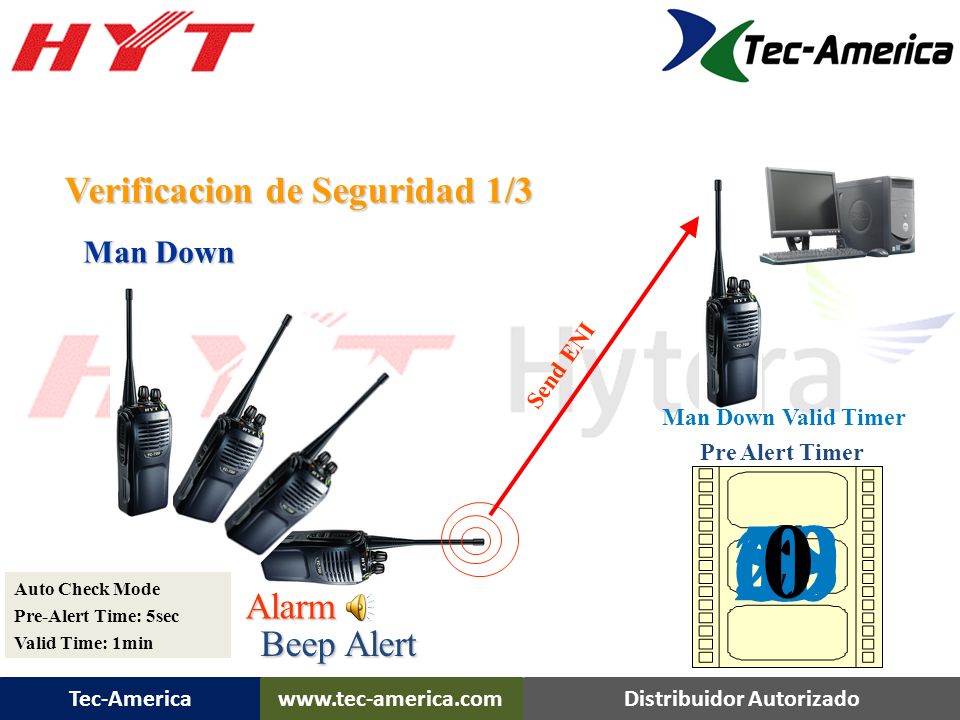

20 59 58 29 60 9 6 1 8 3 4 2 7 5 Verificacion de Seguridad 1/3 Alarm
TC-700 Funciones Verificacion de Seguridad 1/3 Man Down Send ENI Man Down Valid Timer Pre Alert Timer 59 58 29 60 9 6 1 8 3 4 2 7 5 Auto Check Mode Pre-Alert Time: 5sec Valid Time: 1min Alarm Beep Alert

21 29 59 58 60 6 3 1 8 9 4 2 7 5 Alarm Beep Alert Lone Worker
TC-700 Funciones Verificacion de Seguridad 2/3 Lone Worker Send ENI Alarm Lone Work Valid Timer Pre Alert Timer Beep Alert 29 59 58 60 6 3 1 8 9 4 2 7 5 Lone Worker Mode Pre-Alert Time: 5sec Valid Time: 1min

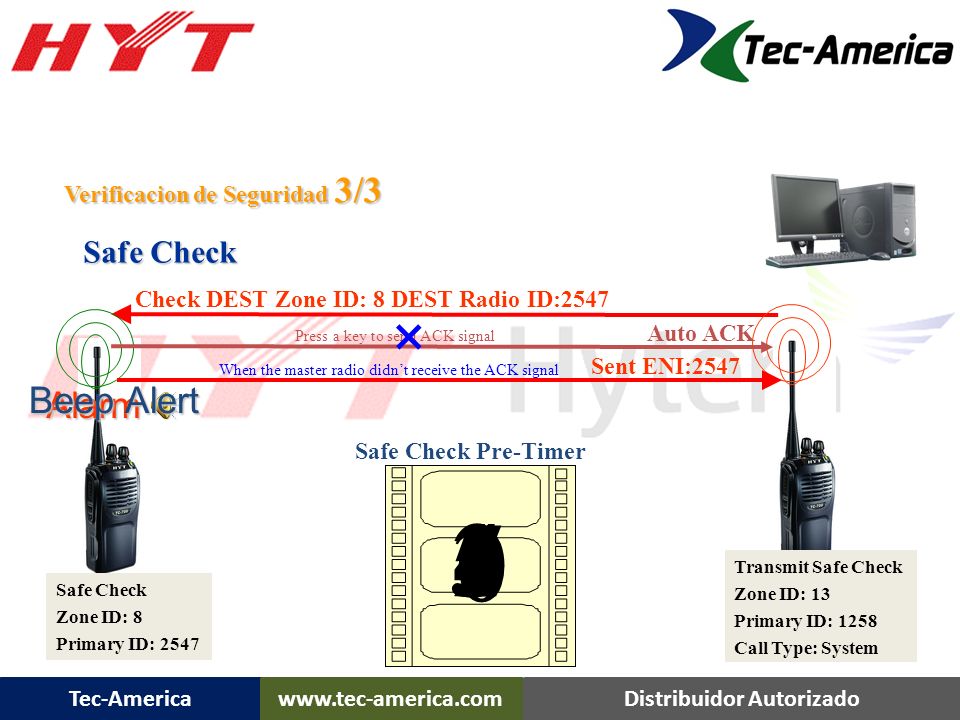

22 Check DEST Zone ID: 8 DEST Radio ID:2547
TC-700 Funciones Verificacion de Seguridad 3/3 Safe Check Check DEST Zone ID: 8 DEST Radio ID:2547 × Auto ACK Press a key to send ACK signal Sent ENI:2547 When the master radio didn’t receive the ACK signal Beep Alert Alarm Safe Check Pre-Timer 3 1 4 2 5 Transmit Safe Check Zone ID: 13 Primary ID: 1258 Call Type: System Safe Check Zone ID: 8 Primary ID: 2547

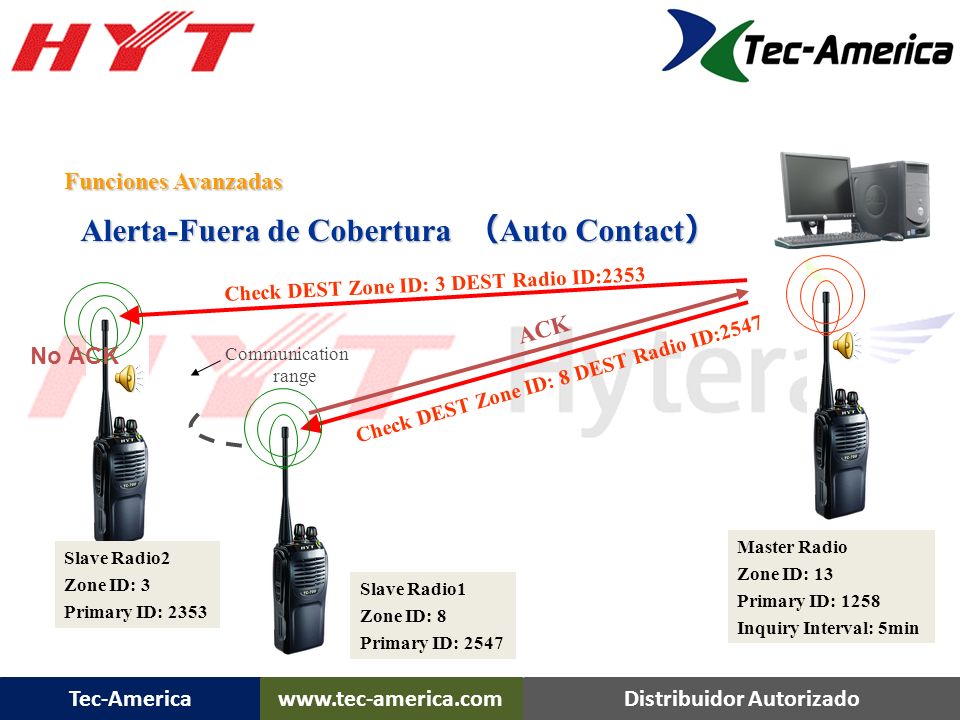

23 Alerta-Fuera de Cobertura （Auto Contact）
TC-700 Funciones Funciones Avanzadas Alerta-Fuera de Cobertura （Auto Contact） Check DEST Zone ID: 3 DEST Radio ID:2353 ACK No ACK Communication range Check DEST Zone ID: 8 DEST Radio ID:2547 Master Radio Zone ID: 13 Primary ID: 1258 Inquiry Interval: 5min Slave Radio2 Zone ID: 3 Primary ID: 2353 Slave Radio1 Zone ID: 8 Primary ID: 2547

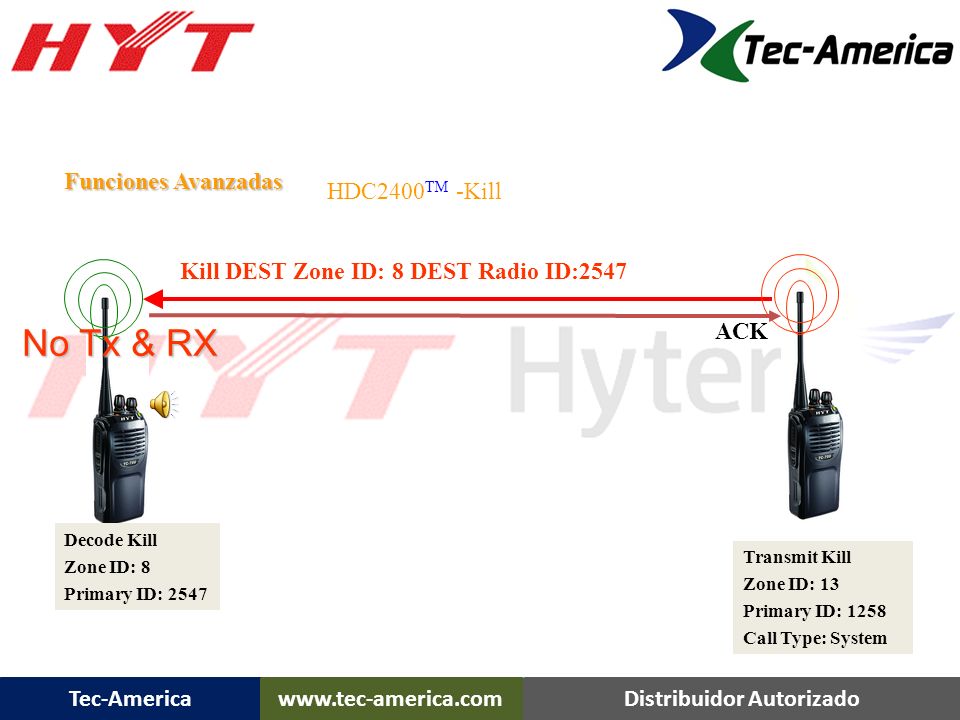

24 Kill DEST Zone ID: 8 DEST Radio ID:2547
TC-700 Funciones Funciones Avanzadas HDC2400TM -Kill Kill DEST Zone ID: 8 DEST Radio ID:2547 No Tx & RX ACK Decode Kill Zone ID: 8 Primary ID: 2547 Transmit Kill Zone ID: 13 Primary ID: 1258 Call Type: System

25 Stun DEST Zone ID: 8 DEST Radio ID:2547
TC-700 Funciones Funciones Avanzadas HDC2400TM -Stun (Deshabilitar) Stun DEST Zone ID: 8 DEST Radio ID:2547 Only Rx ACK Decode Stun Zone ID: 8 Primary ID: 2547 Transmit Stun Zone ID: 13 Primary ID: 1258 Call Type: System

26 Revive DEST Zone ID: 8 DEST Radio ID:2547
TC-700 Funciones Funciones Avanzadas HDC2400TM -Revivir Revive DEST Zone ID: 8 DEST Radio ID:2547 ACK Revived Decode Revive Zone ID: 8 Primary ID: 2547 Transmit Revive Zone ID: 13 Primary ID: 1258 Call Type: System

27 TC-700 EX Plus FM Approved TC-700 Ex Plus
FM (IS Class I, II, III ,DIVISION I, Group C,D,E,F,G ,T3C)

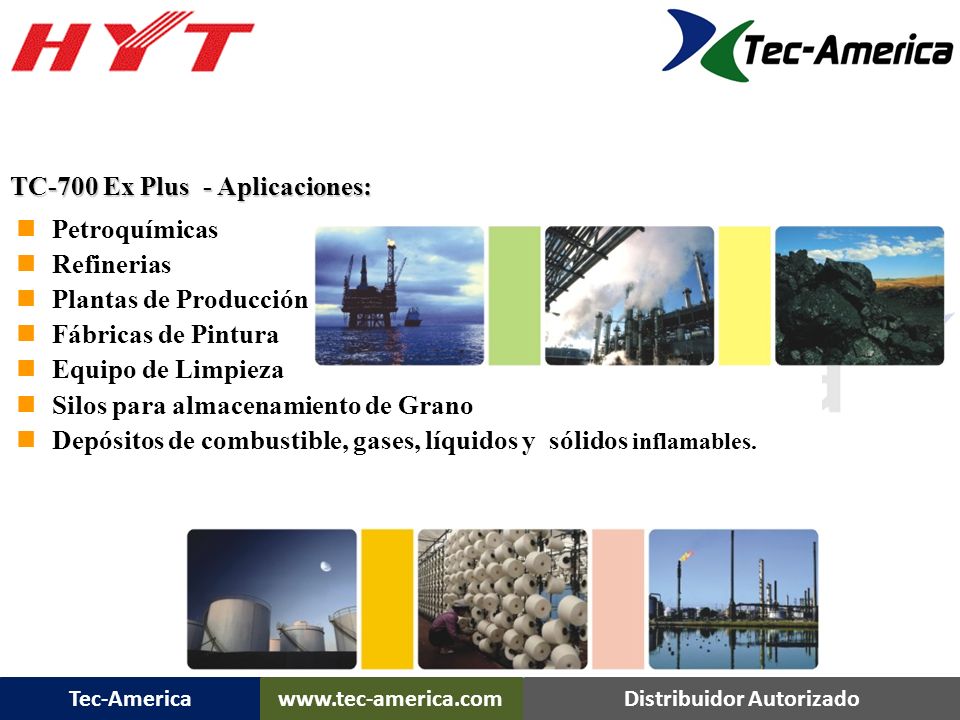

28 TC-700 Ex Plus - Aplicaciones:
Petroquímicas Refinerias Plantas de Producción Fábricas de Pintura Equipo de Limpieza Silos para almacenamiento de Grano Depósitos de combustible, gases, líquidos y sólidos inflamables.

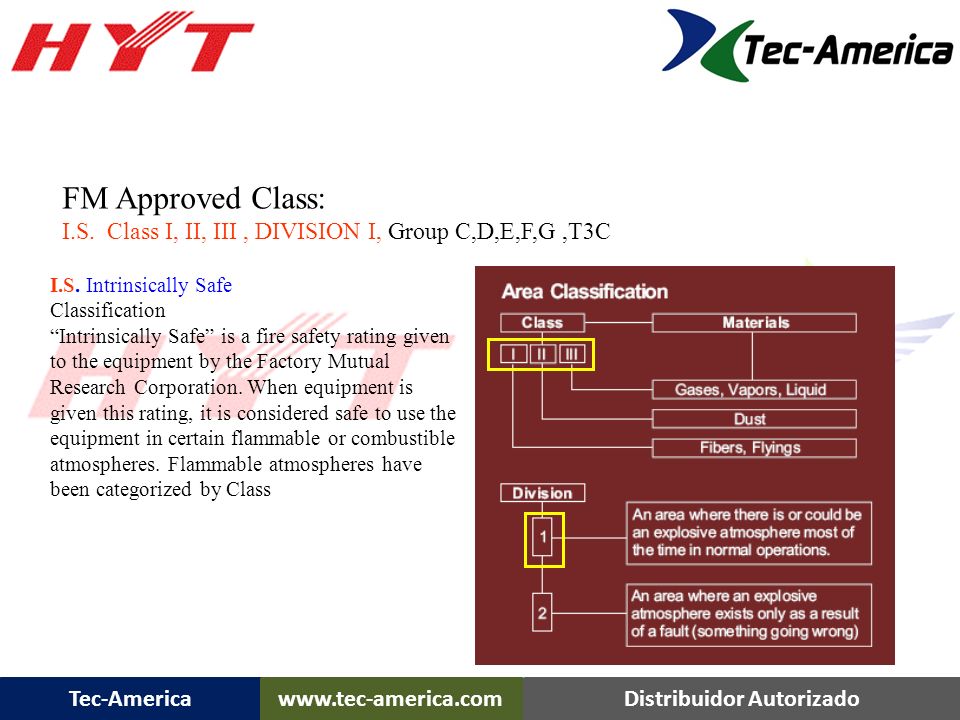

29 TC-700 Ex Plus FM Approved Class:
I.S. Class I, II, III , DIVISION I, Group C,D,E,F,G ,T3C I.S. Intrinsically Safe Classification “Intrinsically Safe” is a fire safety rating given to the equipment by the Factory Mutual Research Corporation. When equipment is given this rating, it is considered safe to use the equipment in certain flammable or combustible atmospheres. Flammable atmospheres have been categorized by Class

30 TC-700 Ex Plus FM Approved Class:
I.S. Class I, II, III , DIVISION I, Group C,D,E,F,G ,T3C

31 TC-700 Ex Plus FM Approved Class:
I.S. Class I, II, III , DIVISION I, Group C,D,E,F,G ,T3C

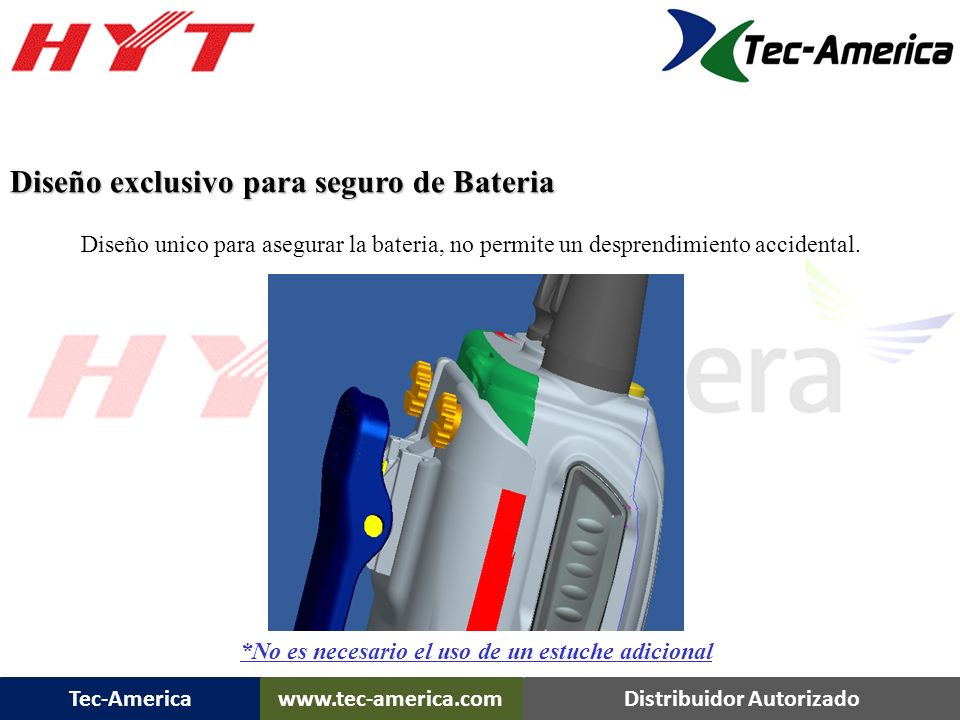

32 Diseño exclusivo para seguro de Bateria
TC-700 Ex Plus Diseño exclusivo para seguro de Bateria Diseño unico para asegurar la bateria, no permite un desprendimiento accidental. *No es necesario el uso de un estuche adicional

33 Deteccion del tipo de Bateria
TC-700 Ex Plus Deteccion del tipo de Bateria Mecanicamente es imposible instalar una bateria que no sea Apropiada para este modelo (FM), solamente la bateria correcta puede calzar en el radio.

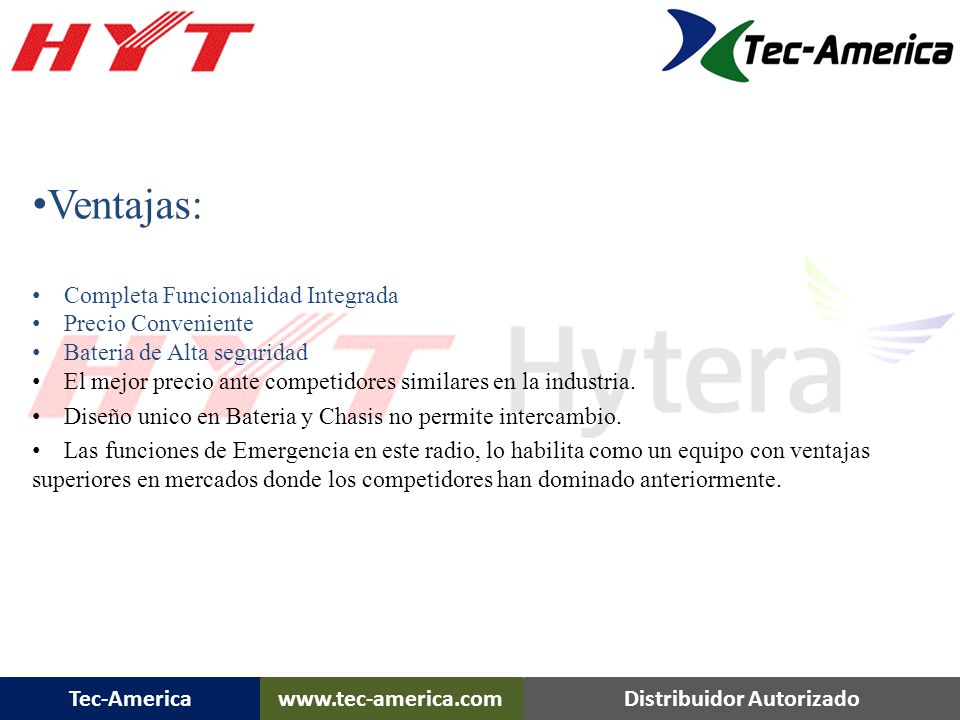

34 Ventajas: Completa Funcionalidad Integrada Precio Conveniente
Bateria de Alta seguridad El mejor precio ante competidores similares en la industria. Diseño unico en Bateria y Chasis no permite intercambio. Las funciones de Emergencia en este radio, lo habilita como un equipo con ventajas superiores en mercados donde los competidores han dominado anteriormente.

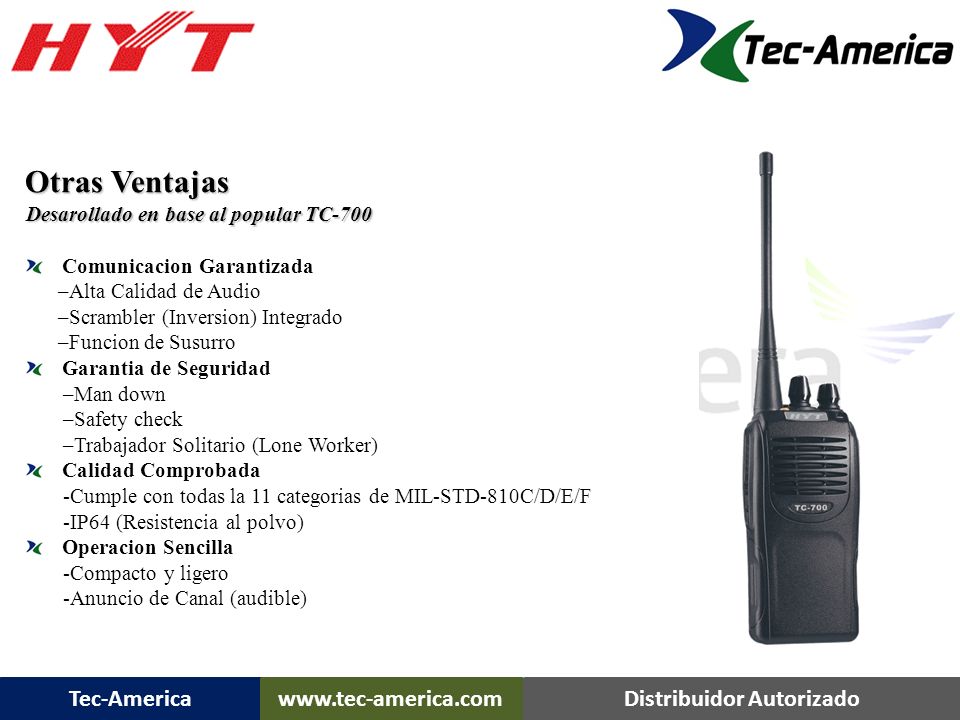

35 TC-700 Ex Plus Otras Ventajas Desarollado en base al popular TC-700
Comunicacion Garantizada –Alta Calidad de Audio –Scrambler (Inversion) Integrado –Funcion de Susurro Garantia de Seguridad –Man down –Safety check –Trabajador Solitario (Lone Worker) Calidad Comprobada -Cumple con todas la 11 categorias de MIL-STD-810C/D/E/F -IP64 (Resistencia al polvo) Operacion Sencilla -Compacto y ligero -Anuncio de Canal (audible)

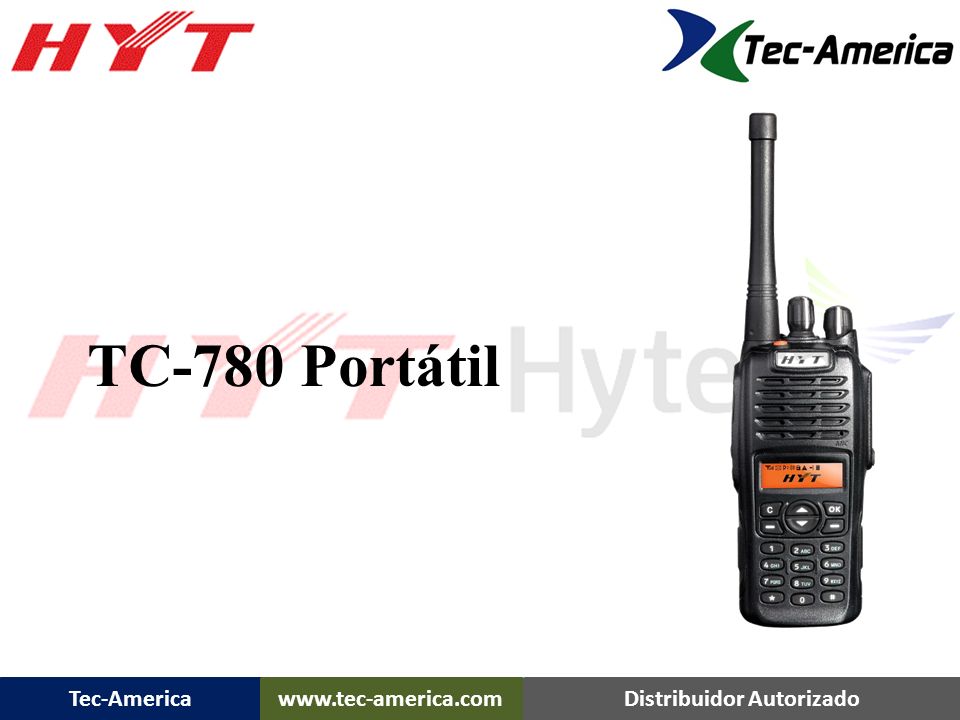

36 TC-780 Portátil

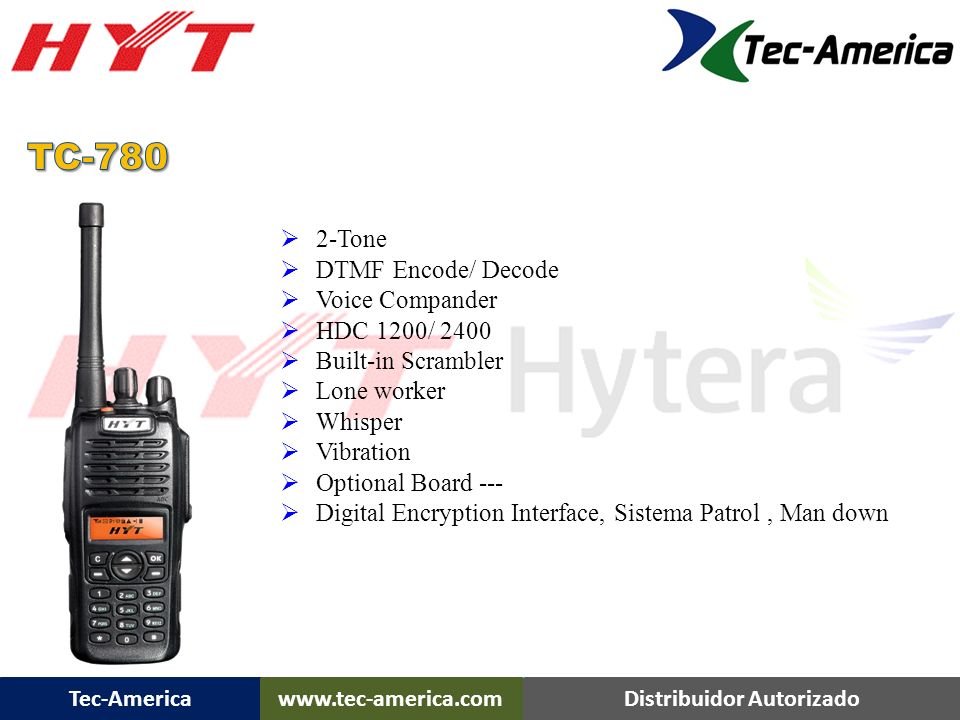

37 TC-780 TC-780 Overview 2-Tone DTMF Encode/ Decode Voice Compander
HDC 1200/ 2400 Built-in Scrambler Lone worker Whisper Vibration Optional Board --- Digital Encryption Interface, Sistema Patrol , Man down

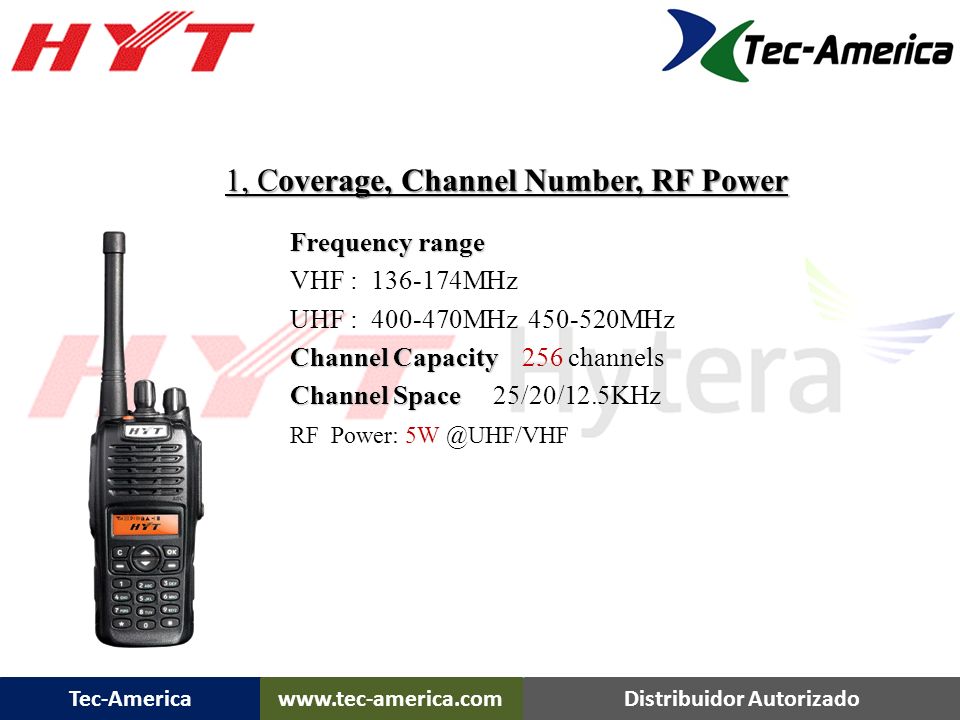

38 1, Coverage, Channel Number, RF Power
TC-780 Features 1, Coverage, Channel Number, RF Power Frequency range VHF : MHz UHF : MHz MHz Channel Capacity channels Channel Space /20/12.5KHz RF Power:

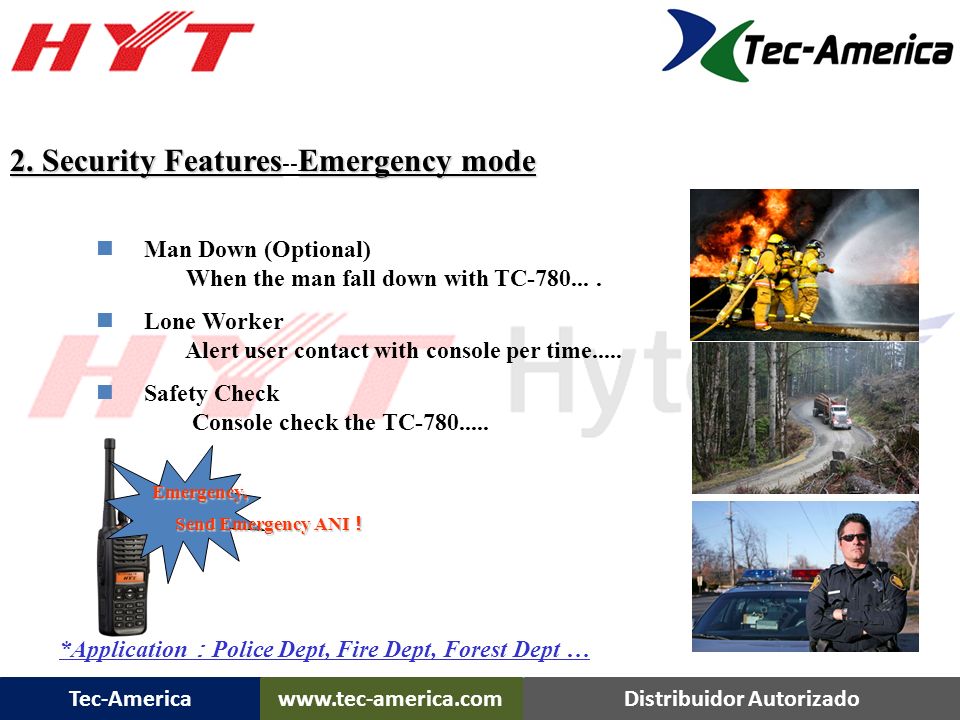

39 2. Security Features--Emergency mode
TC-780 Features 2. Security Features--Emergency mode Man Down (Optional) When the man fall down with TC Lone Worker Alert user contact with console per time..... Safety Check Console check the TC Emergency, Send Emergency ANI！ *Application：Police Dept, Fire Dept, Forest Dept …

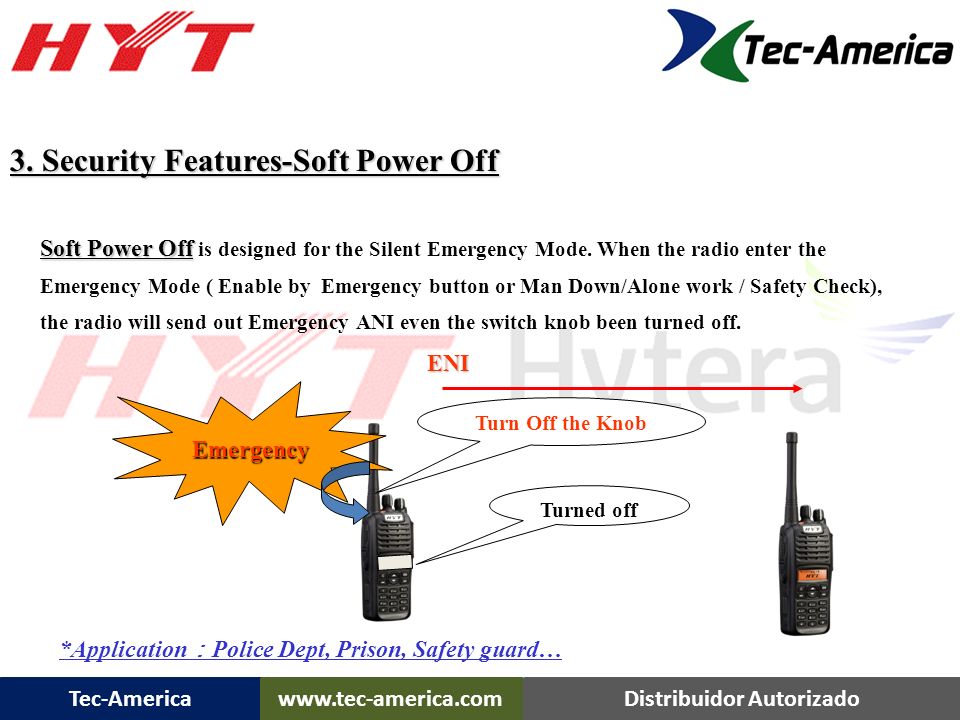

40 3. Security Features-Soft Power Off
TC-780 Features 3. Security Features-Soft Power Off Soft Power Off is designed for the Silent Emergency Mode. When the radio enter the Emergency Mode ( Enable by Emergency button or Man Down/Alone work / Safety Check), the radio will send out Emergency ANI even the switch knob been turned off. ENI Emergency Turn Off the Knob Turned off *Application：Police Dept, Prison, Safety guard…

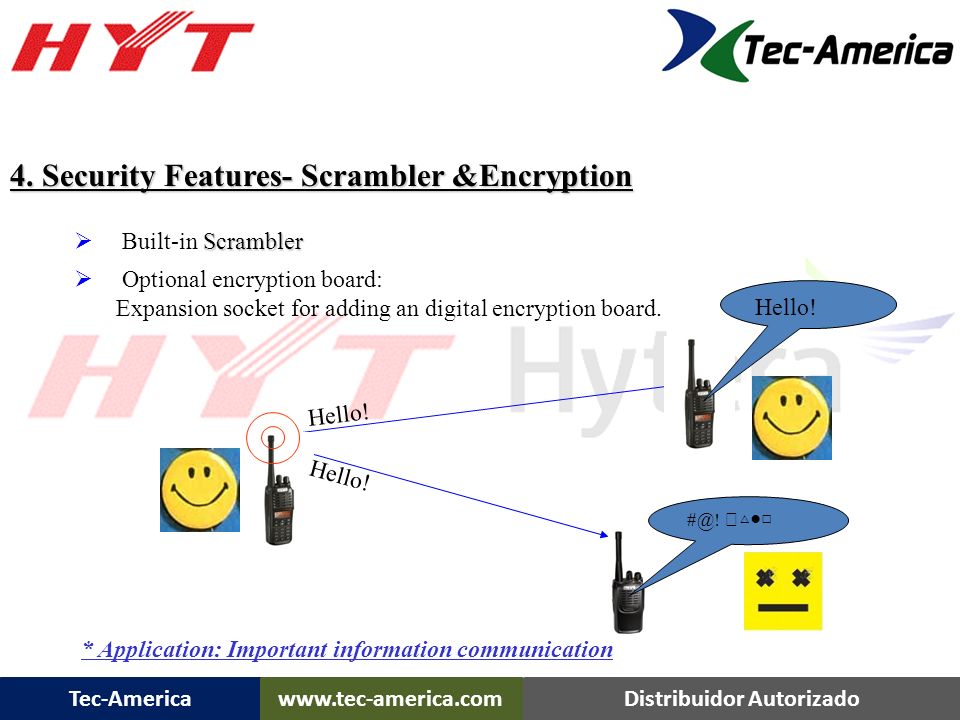

41 4. Security Features- Scrambler &Encryption
TC-780 Features 4. Security Features- Scrambler &Encryption Built-in Scrambler Optional encryption board: Expansion socket for adding an digital encryption board. Hello! Hello! Hello! ※△●□ * Application: Important information communication

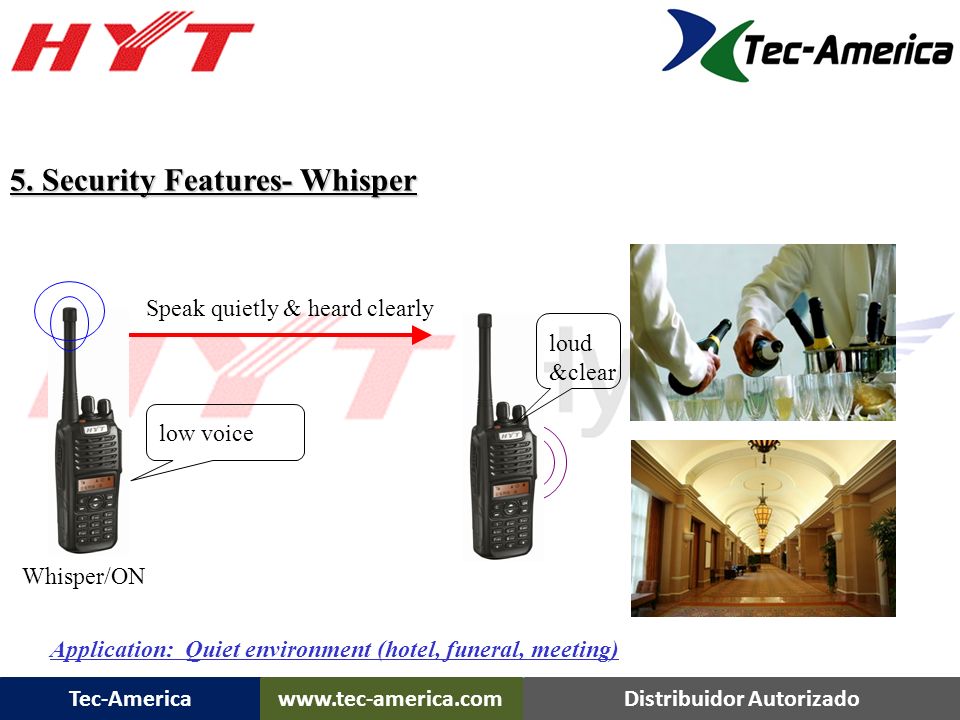

42 5. Security Features- Whisper
TC-780 Features 5. Security Features- Whisper Speak quietly & heard clearly loud &clear low voice Whisper/ON Application: Quiet environment (hotel, funeral, meeting)

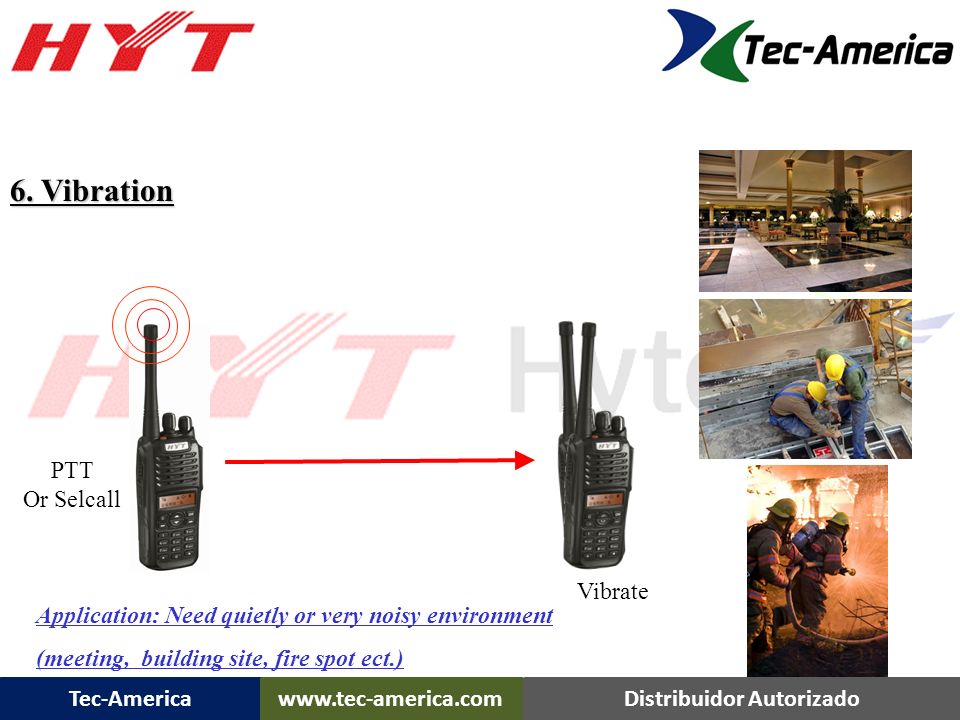

43 TC-780 Features 6. Vibration PTT Or Selcall Vibrate
Application: Need quietly or very noisy environment (meeting, building site, fire spot ect.)

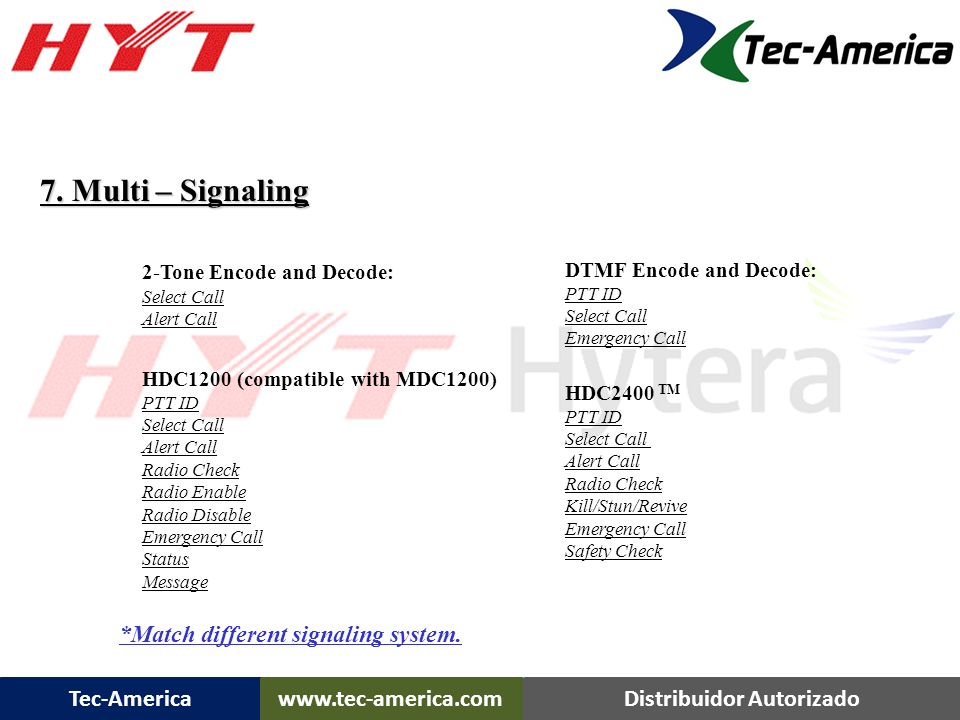

44 TC-780 Features 7. Multi – Signaling
2-Tone Encode and Decode: Select Call Alert Call DTMF Encode and Decode: PTT ID Select Call Emergency Call HDC1200 (compatible with MDC1200) PTT ID Select Call Alert Call Radio Check Radio Enable Radio Disable Emergency Call Status Message HDC2400 TM PTT ID Select Call Alert Call Radio Check Kill/Stun/Revive Emergency Call Safety Check *Match different signaling system.

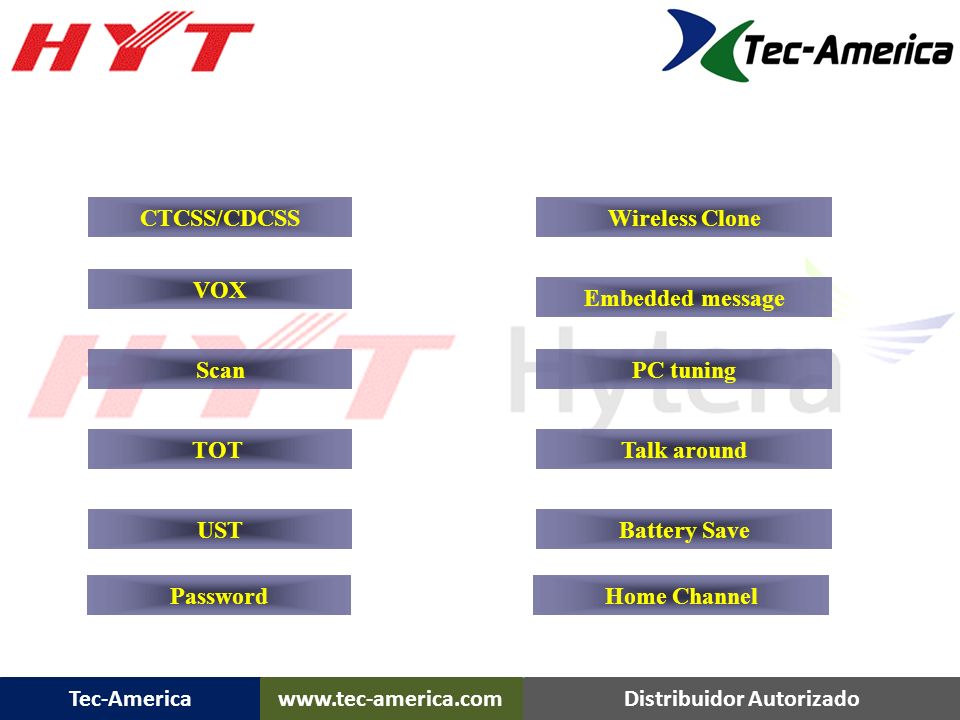

45 TC-780 Other Features CTCSS/CDCSS Wireless Clone VOX Embedded message
Scan PC tuning TOT Talk around UST Battery Save Password Home Channel

46 Mobile Radios & Repeaters
TM-600 TM-610 TM-628 TM-800 TR-50 TR-800 46

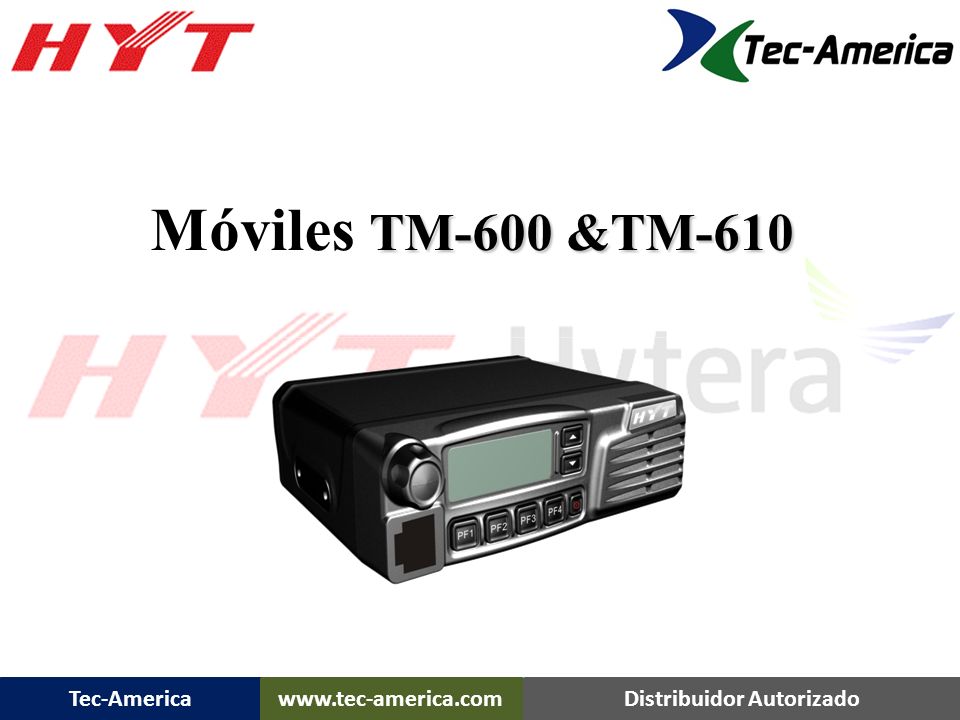

47 TM-610 Movil Móviles TM-600 &TM-610

48 TM-600 TM-600 Movil Potencia de salida RF– 25 Watts 8 Canales
Rangos de Frecuencia: MHz MHz MHz Display Numerico – 1 Digito DTMF y Señalizacion a 2-tonos HDC1200 / HDC2400 Cumple especificaciones militares Scrambler Integrado

49 TM-610 TM-610 Movil Potencia de salida RF– 25 Watts 128 Canales
Rangos de Frecuencia: MHz MHz MHz 8-caracteres - LCD display Señalizacion DTMF y 2-Tonos HDC1200 / HDC2400 Cumple con Especificaciones Militares Scrambler Integrado

50 Radio Móvil TM-800

51 TM-800 TM-800 Mobile …. RF Power Output – 50 W & 25 W (VHF)
45 W & 25 W (UHF) 512 Channels with Zone Capability Frequency Range: VHF MHz UHF MHz & MHz DTMF; 2 Tone & 5 Tone Signaling HDC1200/HDC2400 Meets Military Specifications GPS Port for Location Device Capability Data Modem

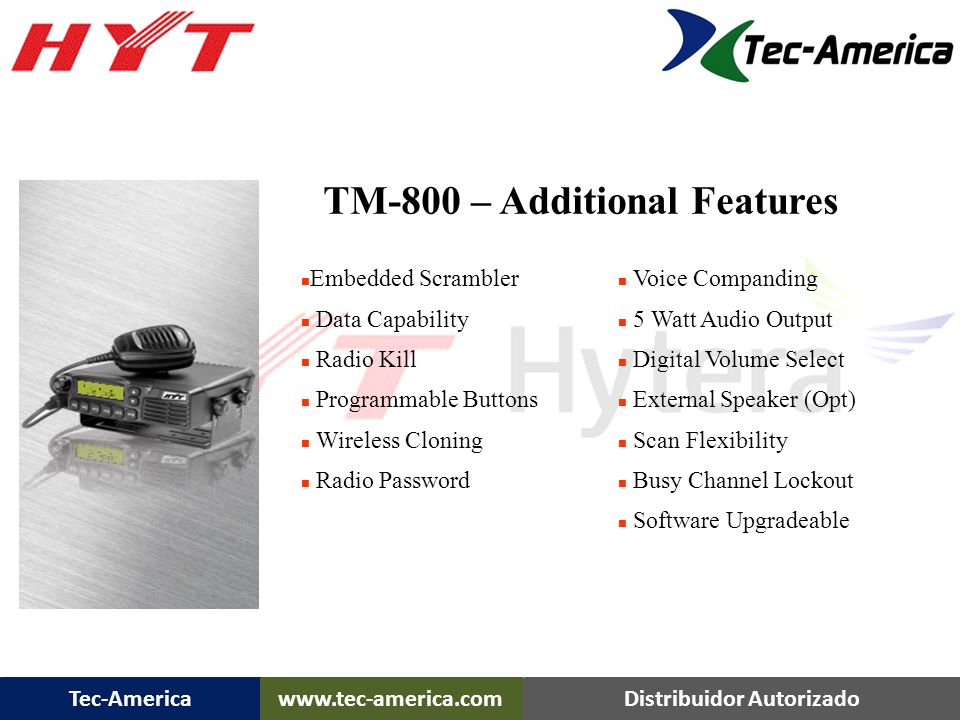

52 TM-800 – Additional Features
TM-800 Mobile …. TM-800 – Additional Features Embedded Scrambler Data Capability Radio Kill Programmable Buttons Wireless Cloning Radio Password Voice Companding 5 Watt Audio Output Digital Volume Select External Speaker (Opt) Scan Flexibility Busy Channel Lockout Software Upgradeable

53 Ventajas: Completa Funcionabilidad Integrada Modem Digital Integrado
Excelente calidad de audio Opcion de Encripcion Digital Modulo de GPS (Opcional) Cabezal para Control Remoto (Opcional)

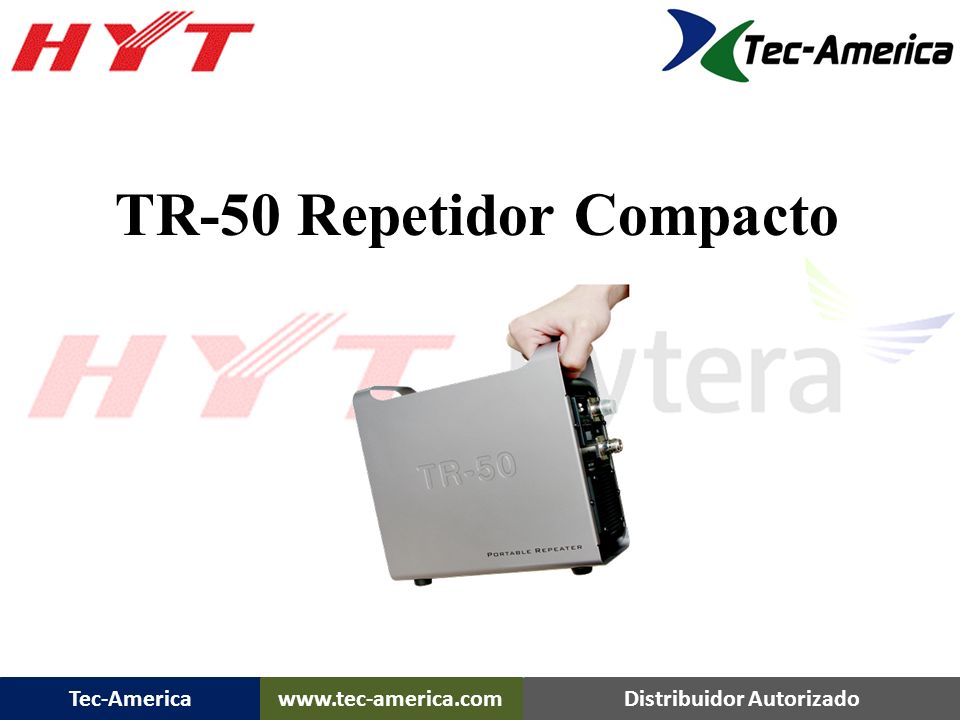

54 TR-50 Repetidor Compacto
TR-50 Repeater TR-50 Repetidor Compacto

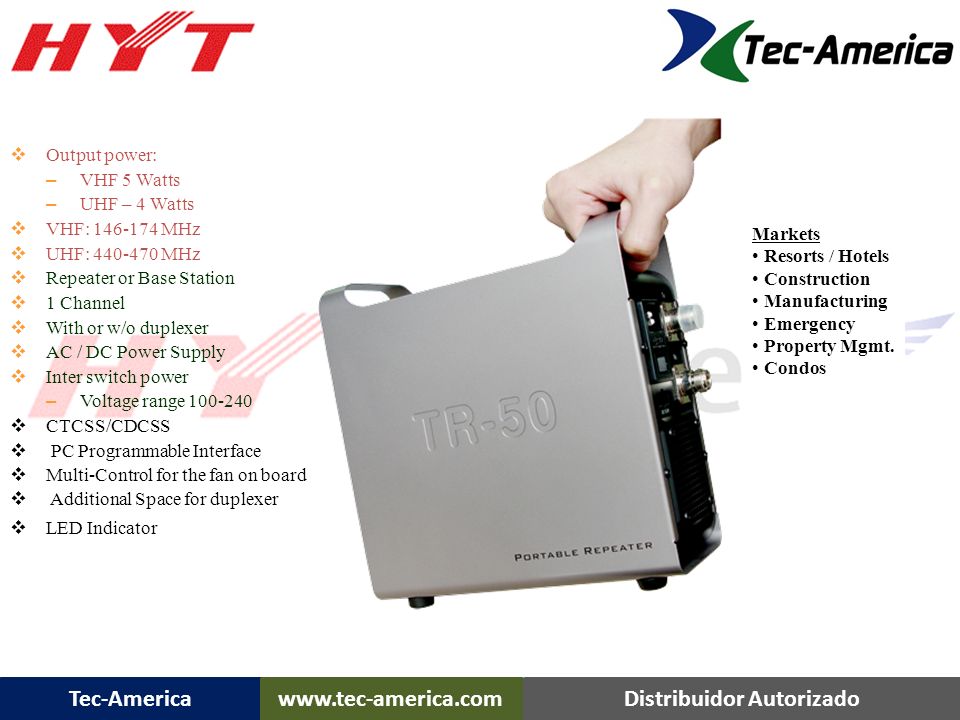

55 Output power: VHF 5 Watts UHF – 4 Watts VHF: MHz UHF: MHz Repeater or Base Station 1 Channel With or w/o duplexer AC / DC Power Supply Inter switch power Voltage range CTCSS/CDCSS PC Programmable Interface Multi-Control for the fan on board Additional Space for duplexer LED Indicator Markets Resorts / Hotels Construction Manufacturing Emergency Property Mgmt. Condos

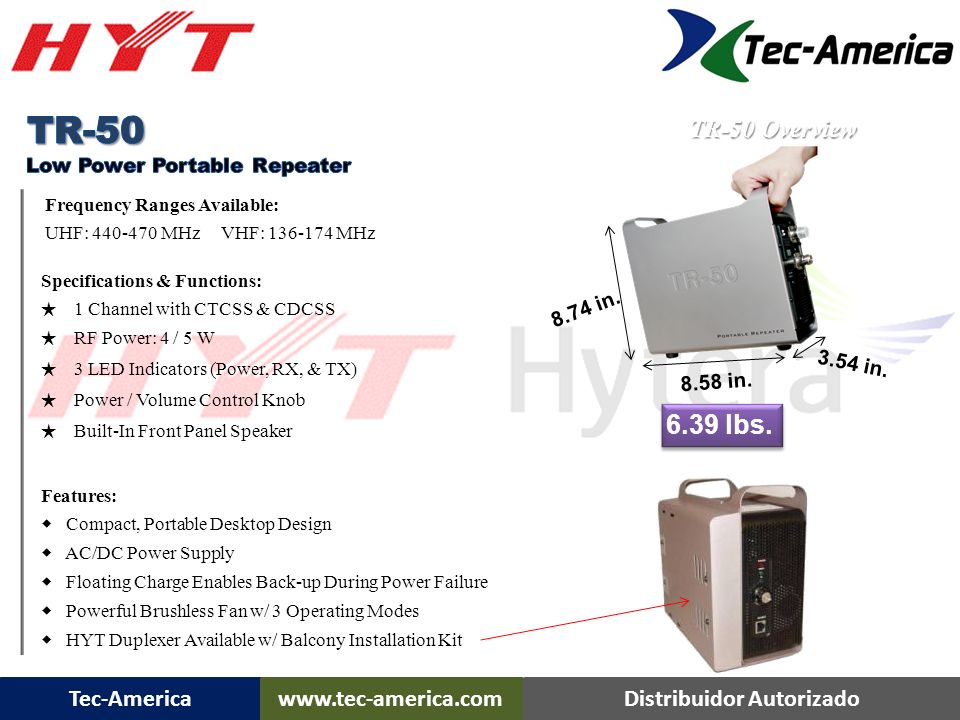

56 TR-50 6.39 lbs. TR-50 Overview 8.74 in. 3.54 in. 8.58 in.
Low Power Portable Repeater Frequency Ranges Available: UHF: MHz VHF: MHz Specifications & Functions: ★ 1 Channel with CTCSS & CDCSS ★ RF Power: 4 / 5 W ★ 3 LED Indicators (Power, RX, & TX) ★ Power / Volume Control Knob ★ Built-In Front Panel Speaker Features: ◆ Compact, Portable Desktop Design ◆ AC/DC Power Supply ◆ Floating Charge Enables Back-up During Power Failure ◆ Powerful Brushless Fan w/ 3 Operating Modes ◆ HYT Duplexer Available w/ Balcony Installation Kit 8.74 in. 3.54 in. 8.58 in. 6.39 lbs. 56

57 TR-50 con Bracket para instalar Duplexor – 5 Mhz
TR-50 Features…. TR-50 con Bracket para instalar Duplexor – 5 Mhz

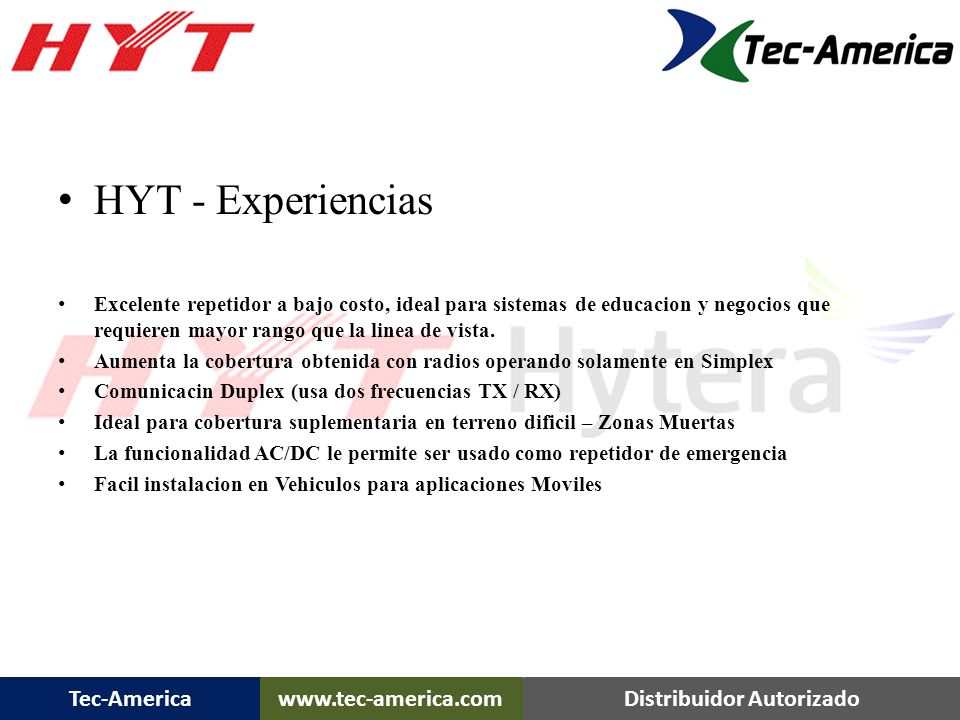

58 HYT - Experiencias Excelente repetidor a bajo costo, ideal para sistemas de educacion y negocios que requieren mayor rango que la linea de vista. Aumenta la cobertura obtenida con radios operando solamente en Simplex Comunicacin Duplex (usa dos frecuencias TX / RX) Ideal para cobertura suplementaria en terreno dificil – Zonas Muertas La funcionalidad AC/DC le permite ser usado como repetidor de emergencia Facil instalacion en Vehiculos para aplicaciones Moviles

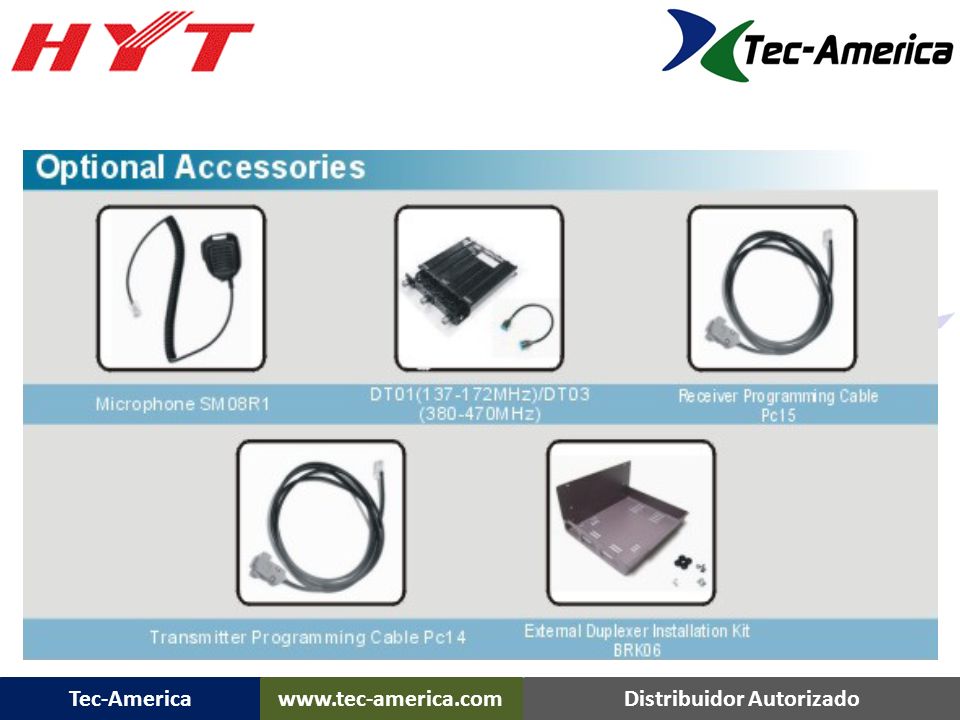

59 TR-50 Accesorios

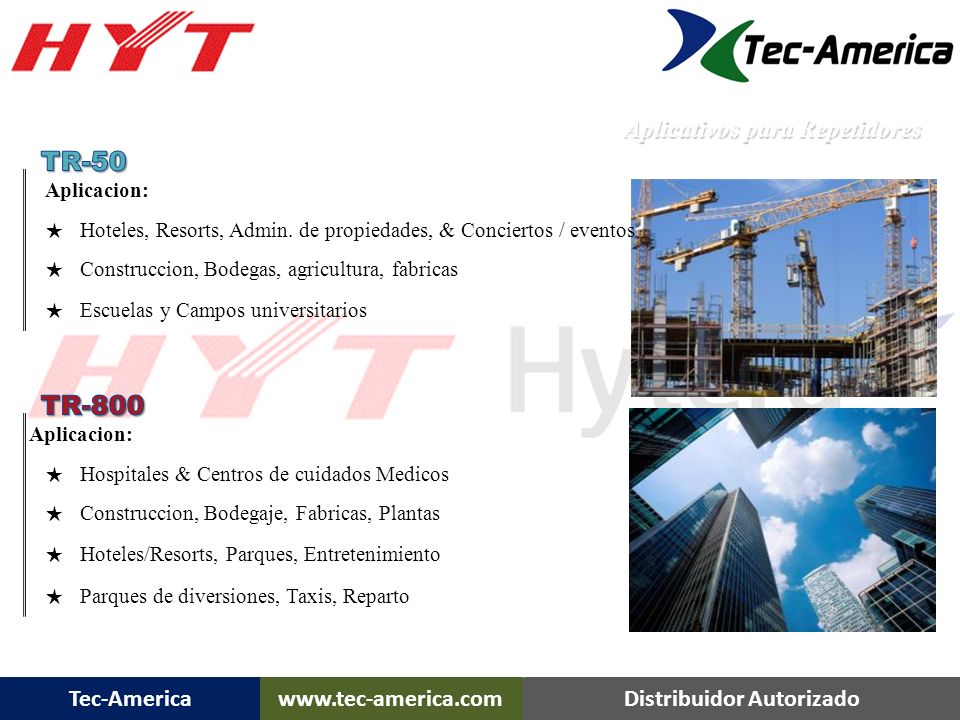

60 Aplicativos para Repetidores
TR-50 Aplicacion: ★ Hoteles, Resorts, Admin. de propiedades, & Conciertos / eventos ★ Construccion, Bodegas, agricultura, fabricas ★ Escuelas y Campos universitarios TR-800 Aplicacion: ★ Hospitales & Centros de cuidados Medicos ★ Construccion, Bodegaje, Fabricas, Plantas ★ Hoteles/Resorts, Parques, Entretenimiento ★ Parques de diversiones, Taxis, Reparto 60

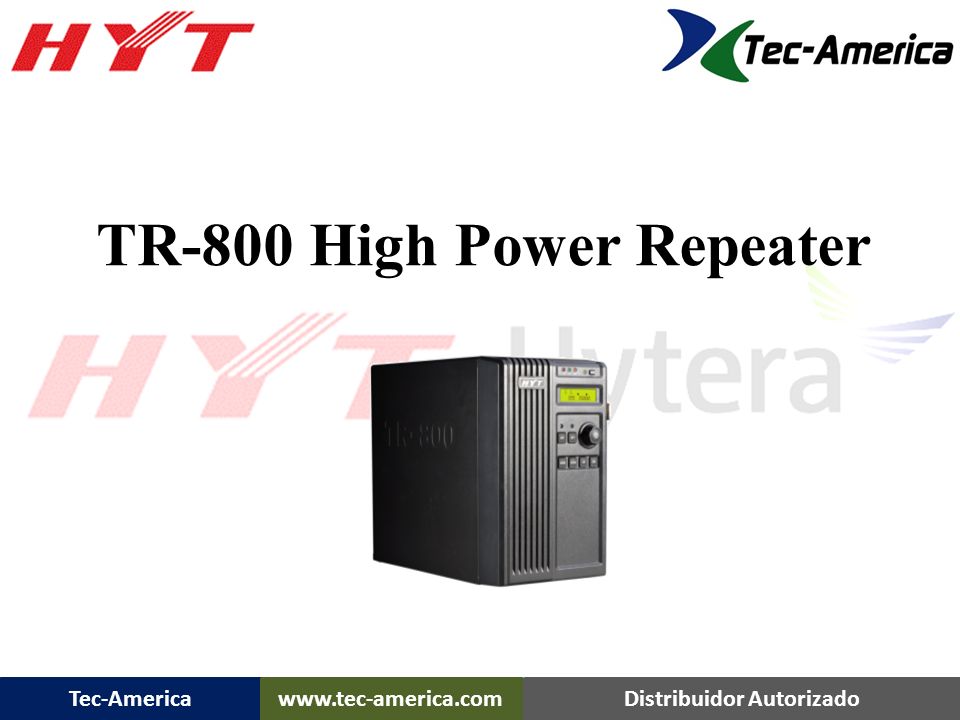

61 TR-800 High Power Repeater

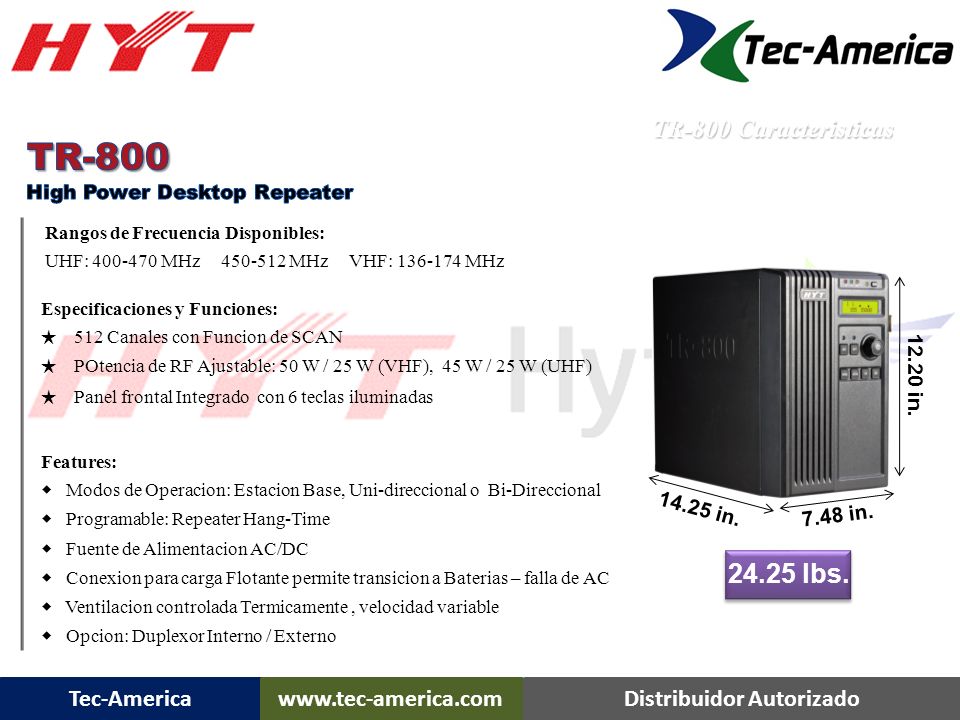

62 TR-800 24.25 lbs. TR-800 Caracteristicas 12.20 in. 14.25 in. 7.48 in.
High Power Desktop Repeater Rangos de Frecuencia Disponibles: UHF: MHz MHz VHF: MHz Especificaciones y Funciones: ★ Canales con Funcion de SCAN ★ POtencia de RF Ajustable: 50 W / 25 W (VHF), 45 W / 25 W (UHF) ★ Panel frontal Integrado con 6 teclas iluminadas Features: ◆ Modos de Operacion: Estacion Base, Uni-direccional o Bi-Direccional ◆ Programable: Repeater Hang-Time ◆ Fuente de Alimentacion AC/DC ◆ Conexion para carga Flotante permite transicion a Baterias – falla de AC ◆ Ventilacion controlada Termicamente , velocidad variable ◆ Opcion: Duplexor Interno / Externo 12.20 in. 14.25 in. 7.48 in. 24.25 lbs. 62

63 TR-800 Features En General
TR-800 Es n repetidor de alta potencia. La TR-800 adopta un formato nuevo y eficiente con apariencia atractiva que ocupa poco espacio. TR-800 Integra un amplificador de 45W(UHF)/50W(VHF) a un ciclo de trabajo de 50% . Bandas de Frecuencia : 136~174MHz 400~470MHz 450~520MHz

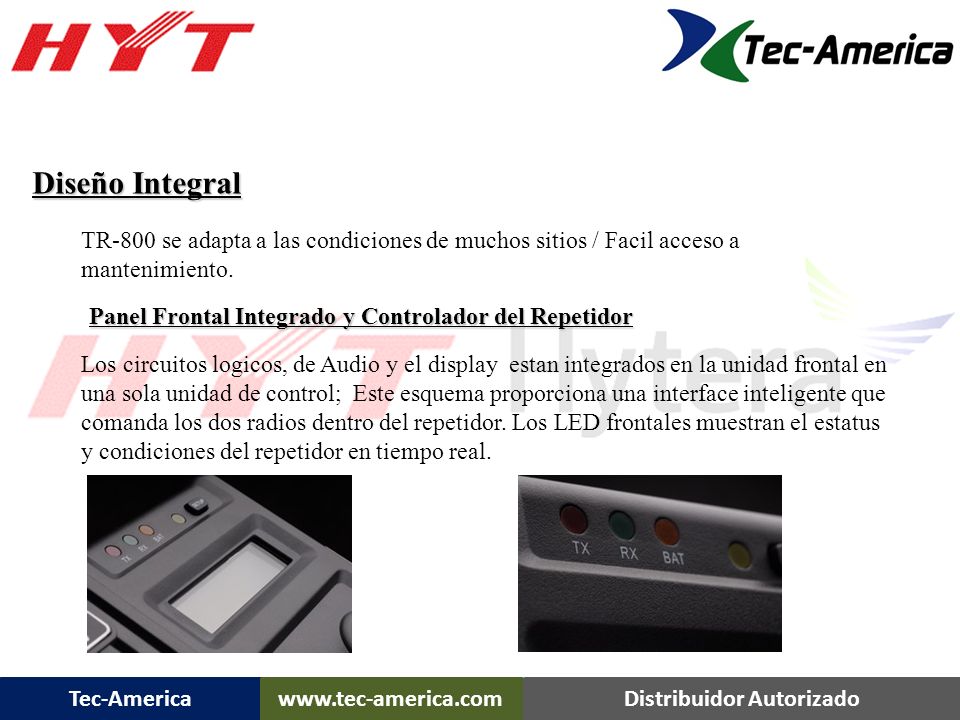

64 TR-800 Features Diseño Integral
TR-800 se adapta a las condiciones de muchos sitios / Facil acceso a mantenimiento. Panel Frontal Integrado y Controlador del Repetidor Los circuitos logicos, de Audio y el display estan integrados en la unidad frontal en una sola unidad de control; Este esquema proporciona una interface inteligente que comanda los dos radios dentro del repetidor. Los LED frontales muestran el estatus y condiciones del repetidor en tiempo real.

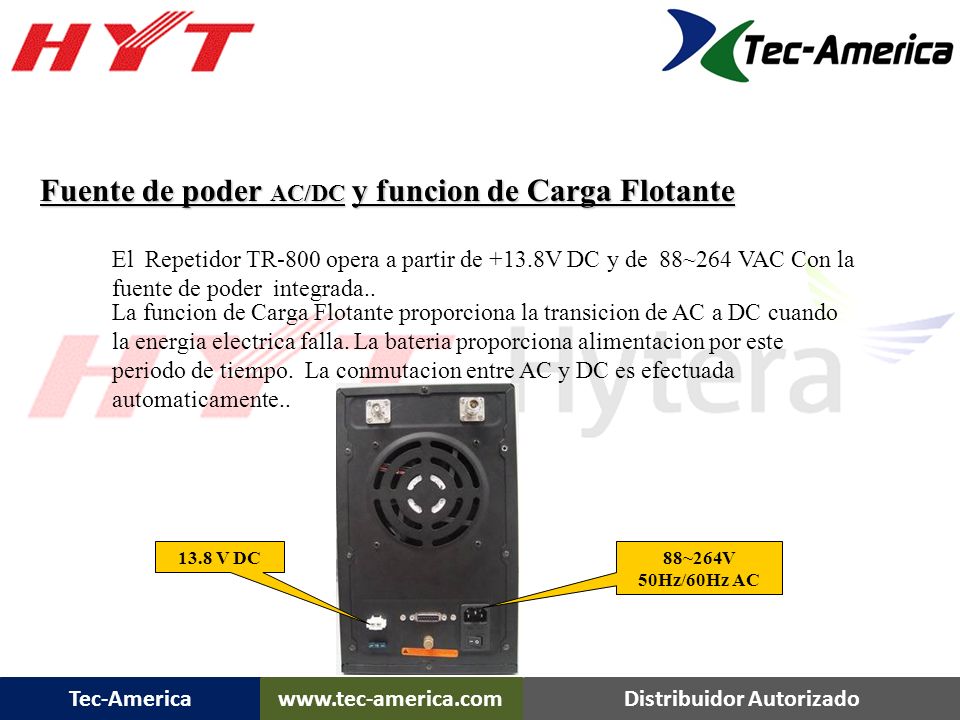

65 Fuente de poder AC/DC y funcion de Carga Flotante
TR-800 Features Fuente de poder AC/DC y funcion de Carga Flotante El Repetidor TR-800 opera a partir de +13.8V DC y de 88~264 VAC Con la fuente de poder integrada.. La funcion de Carga Flotante proporciona la transicion de AC a DC cuando la energia electrica falla. La bateria proporciona alimentacion por este periodo de tiempo. La conmutacion entre AC y DC es efectuada automaticamente.. 13.8 V DC 88~264V 50Hz/60Hz AC

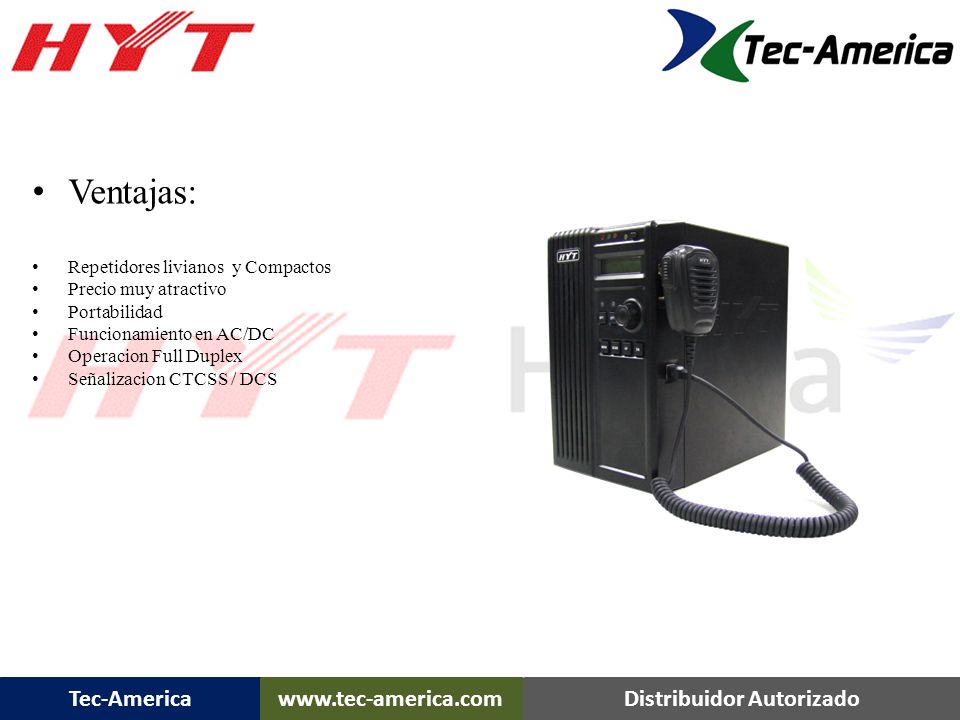

66 Ventajas: Repetidores livianos y Compactos Precio muy atractivo
Portabilidad Funcionamiento en AC/DC Operacion Full Duplex Señalizacion CTCSS / DCS
