1 Carga y flujo eléctrico Conductores en equilibrio electrostático Energía potencial eléctrica Carga y flujo eléctrico Conductores en equilibrio electrostático Energía potencial eléctrica

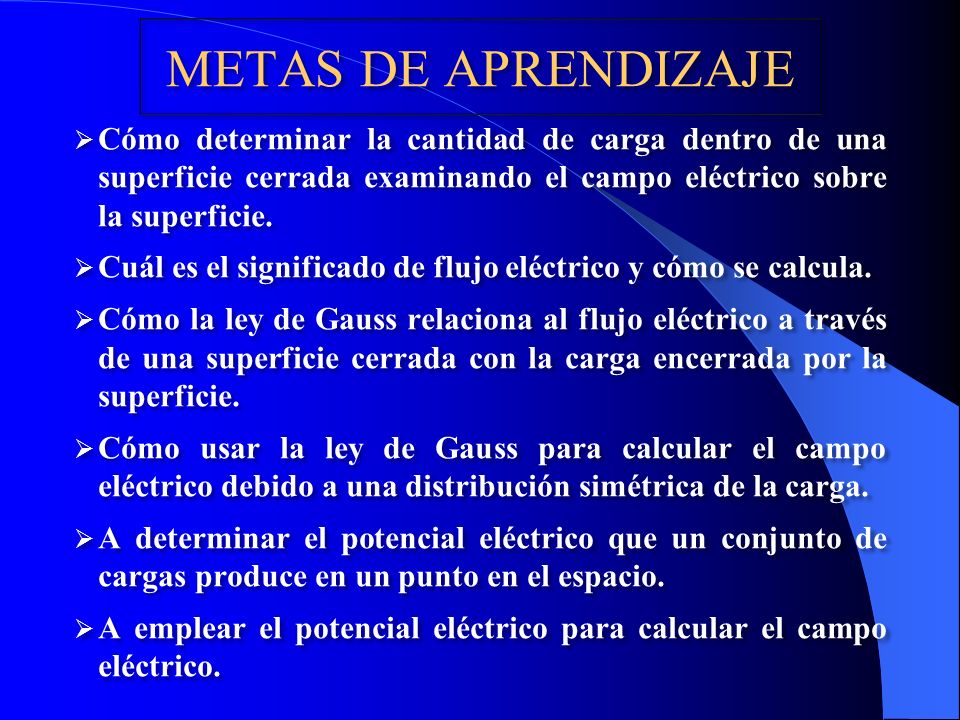

2 METAS DE APRENDIZAJE  Cómo determinar la cantidad de carga dentro de una superficie cerrada examinando el campo eléctrico sobre la superficie.  Cuál es el significado de flujo eléctrico y cómo se calcula.  Cómo la ley de Gauss relaciona al flujo eléctrico a través de una superficie cerrada con la carga encerrada por la superficie.  Cómo usar la ley de Gauss para calcular el campo eléctrico debido a una distribución simétrica de la carga.  A determinar el potencial eléctrico que un conjunto de cargas produce en un punto en el espacio.  A emplear el potencial eléctrico para calcular el campo eléctrico.  Cómo determinar la cantidad de carga dentro de una superficie cerrada examinando el campo eléctrico sobre la superficie.  Cuál es el significado de flujo eléctrico y cómo se calcula.  Cómo la ley de Gauss relaciona al flujo eléctrico a través de una superficie cerrada con la carga encerrada por la superficie.  Cómo usar la ley de Gauss para calcular el campo eléctrico debido a una distribución simétrica de la carga.  A determinar el potencial eléctrico que un conjunto de cargas produce en un punto en el espacio.  A emplear el potencial eléctrico para calcular el campo eléctrico.

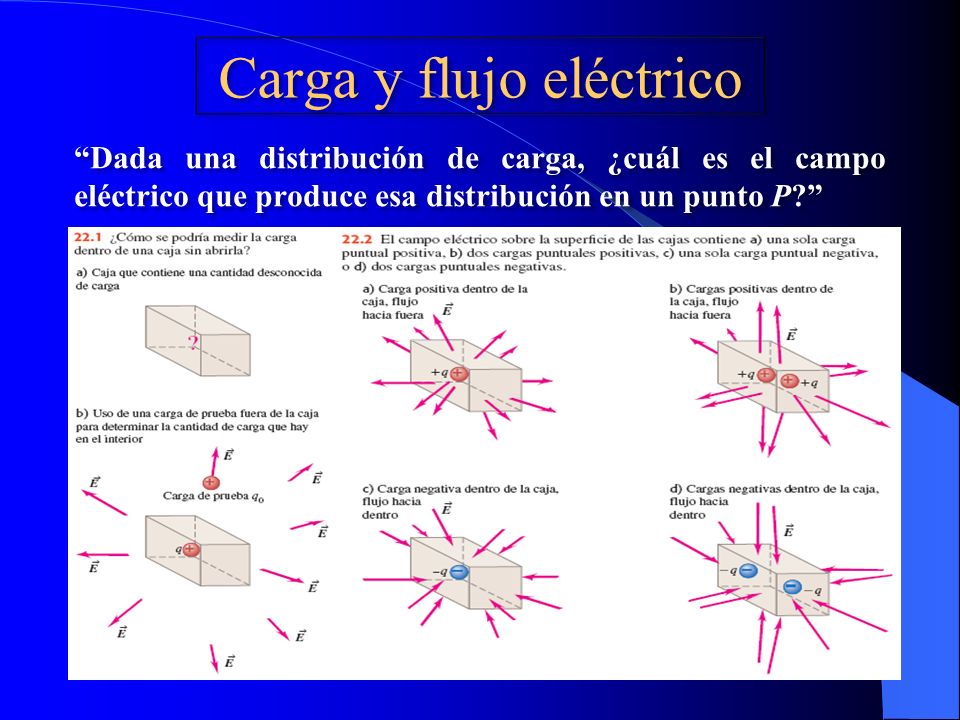

3 Carga y flujo eléctrico “Dada una distribución de carga, ¿cuál es el campo eléctrico que produce esa distribución en un punto P?”

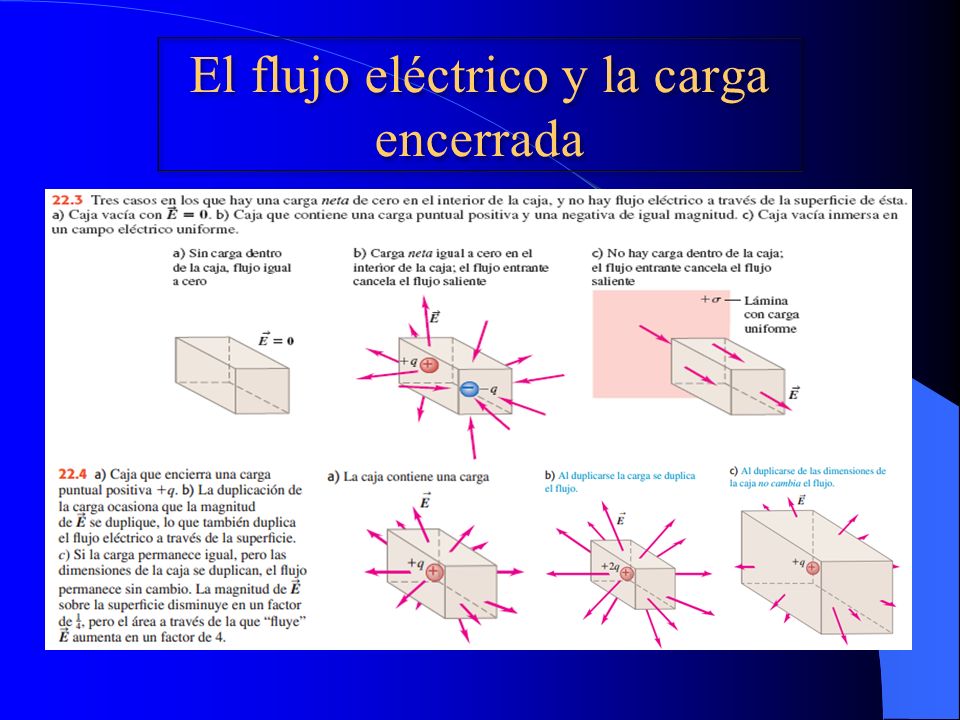

4 El flujo eléctrico y la carga encerrada

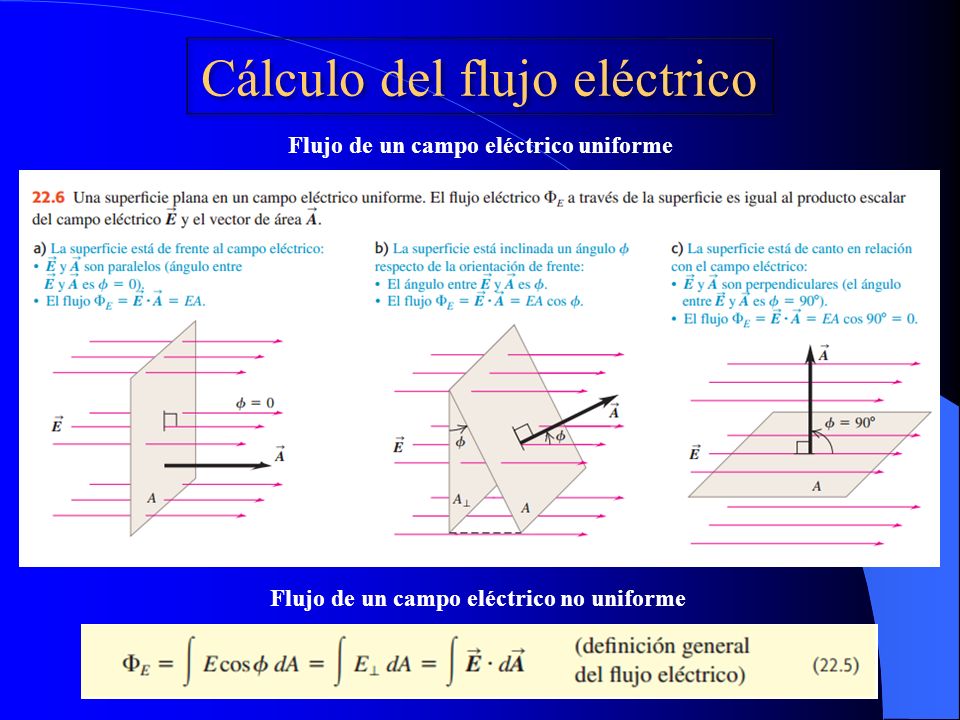

5 Cálculo del flujo eléctrico Flujo de un campo eléctrico no uniforme Flujo de un campo eléctrico uniforme

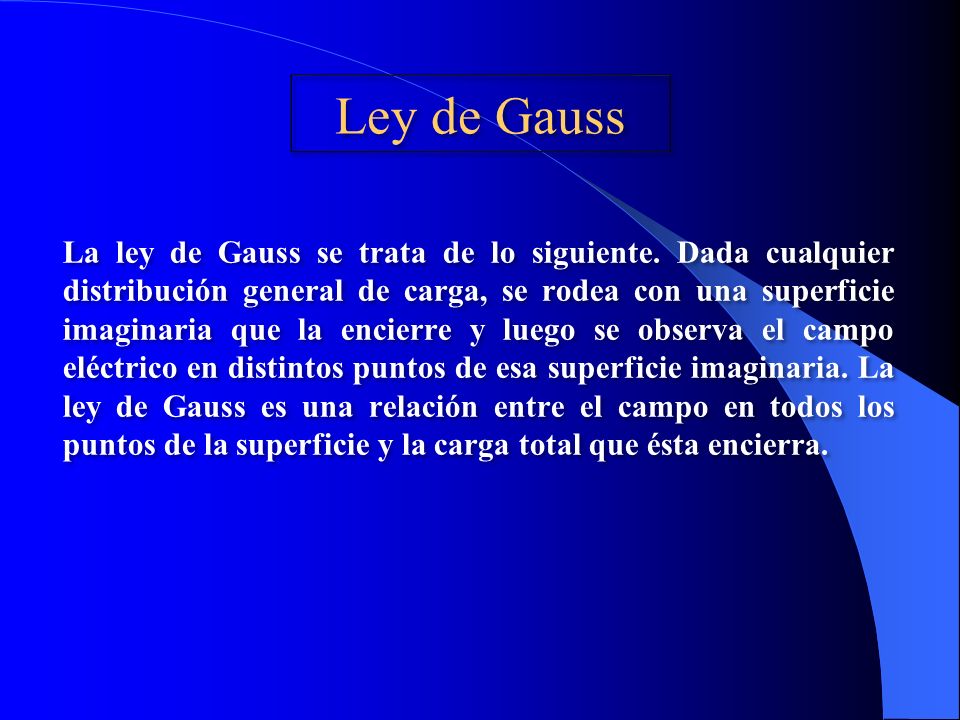

6 Ley de Gauss La ley de Gauss se trata de lo siguiente. Dada cualquier distribución general de carga, se rodea con una superficie imaginaria que la encierre y luego se observa el campo eléctrico en distintos puntos de esa superficie imaginaria. La ley de Gauss es una relación entre el campo en todos los puntos de la superficie y la carga total que ésta encierra.

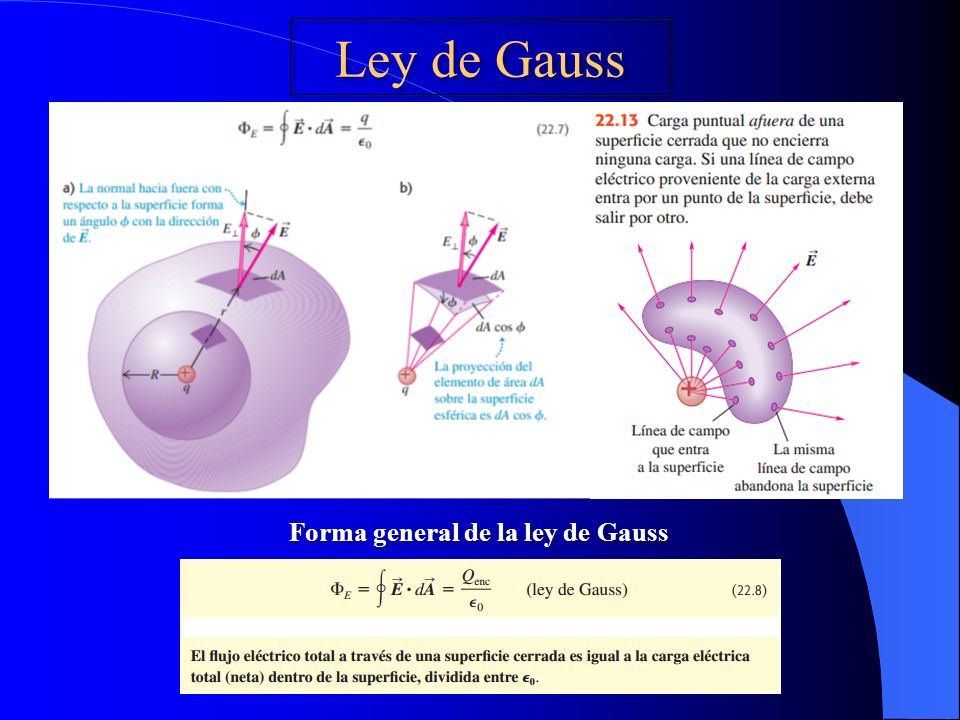

7 Ley de Gauss Forma general de la ley de Gauss

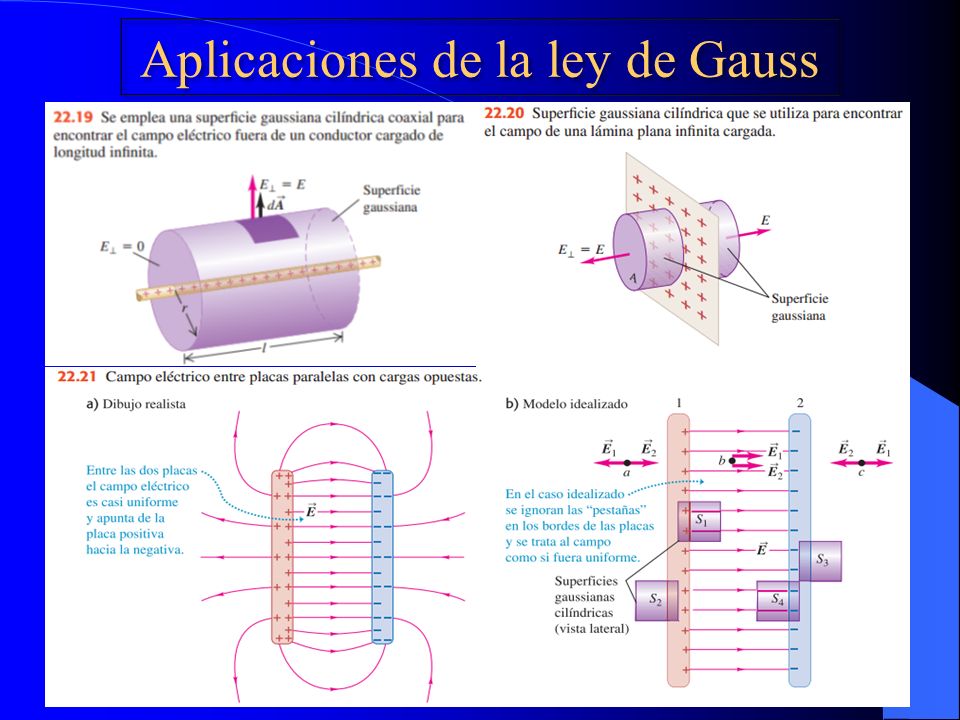

8 Aplicaciones de la ley de Gauss

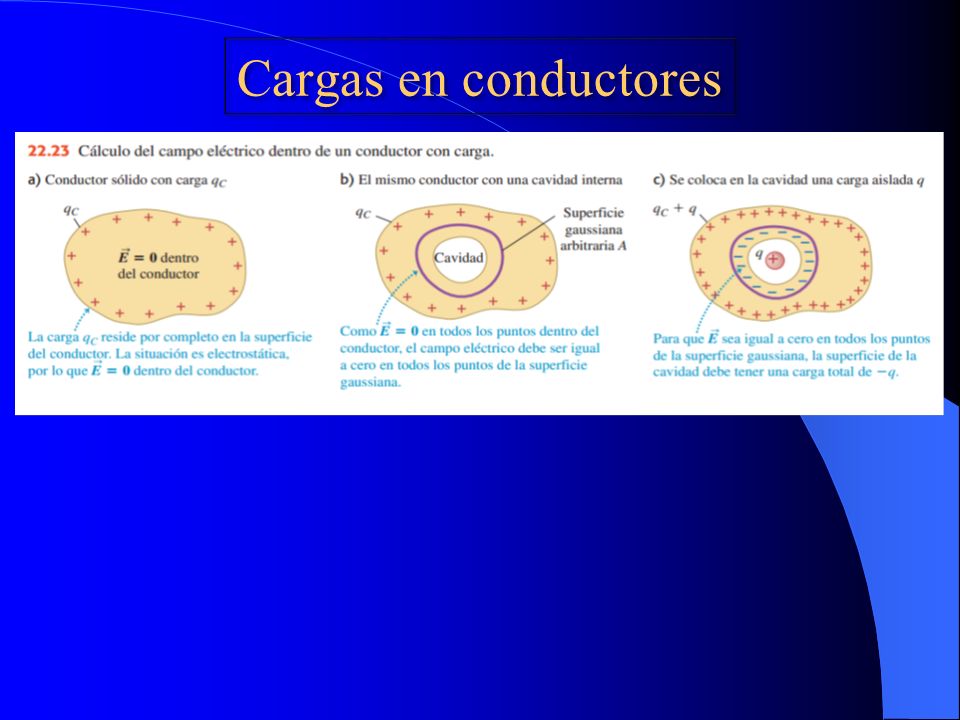

9 Cargas en conductores

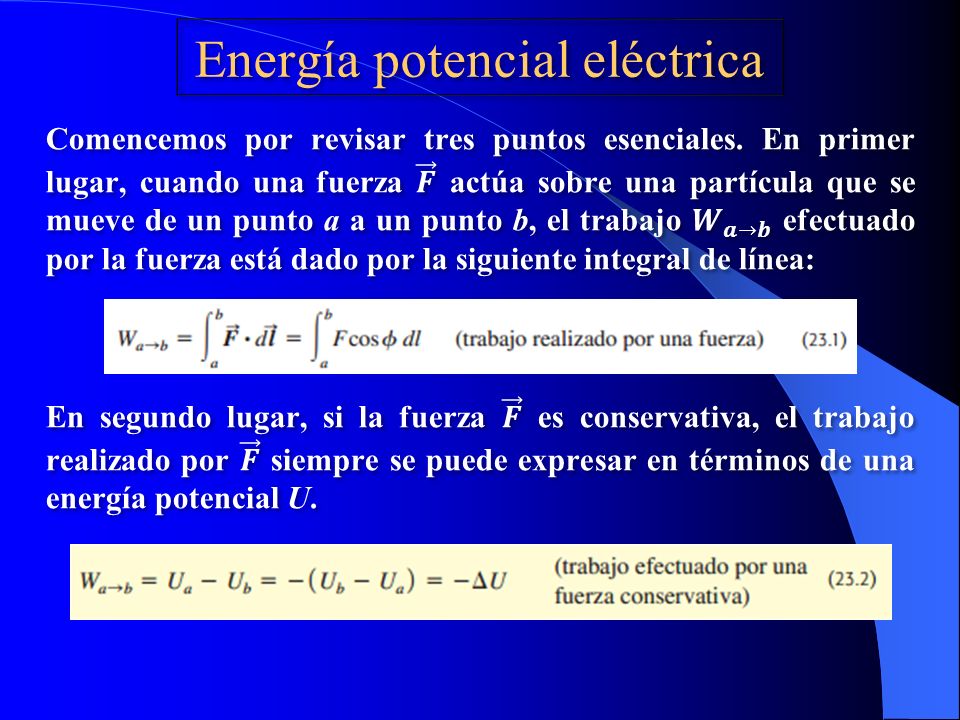

10 Energía potencial eléctrica

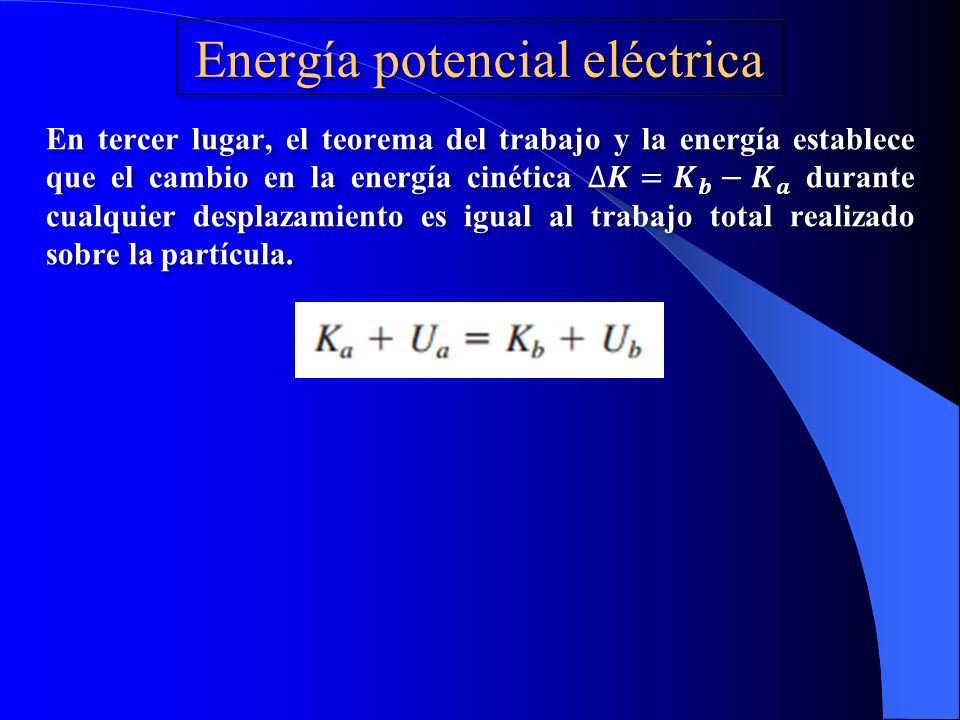

11

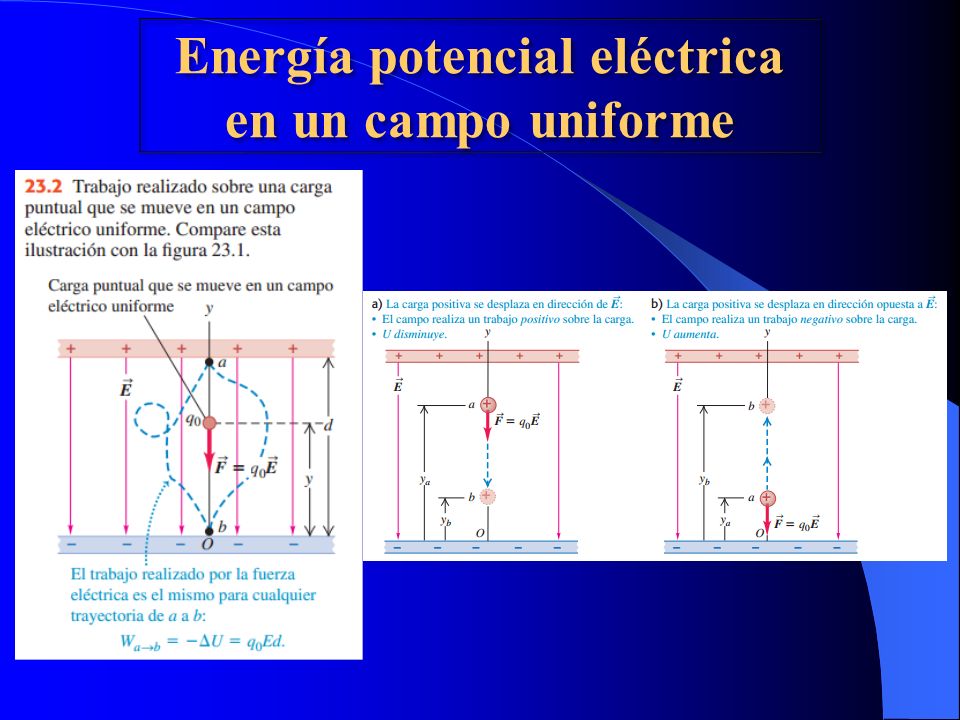

12 Energía potencial eléctrica en un campo uniforme

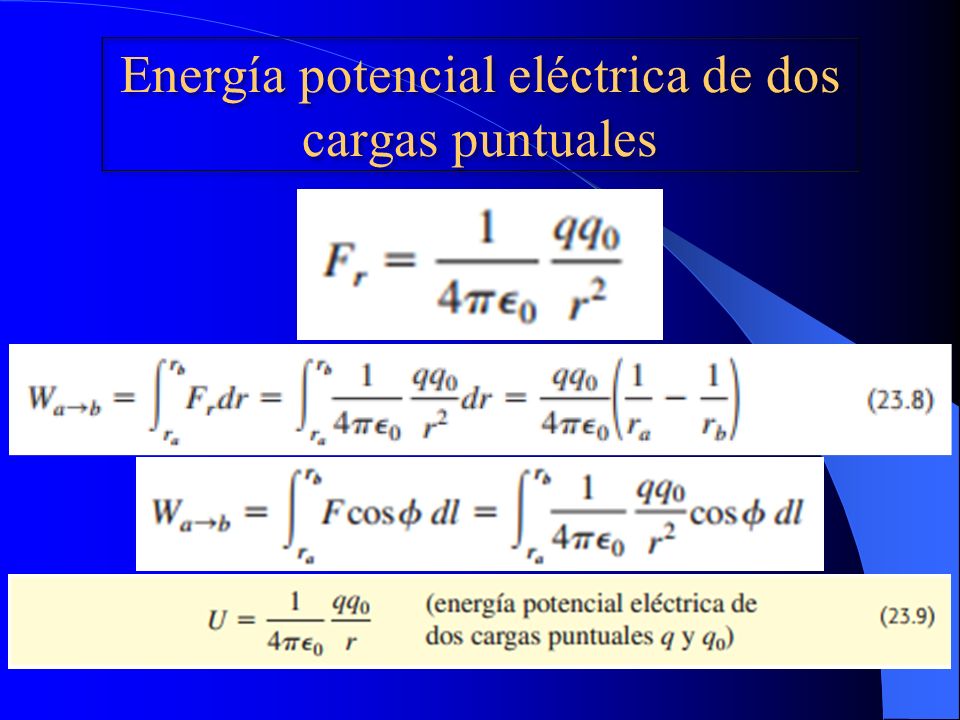

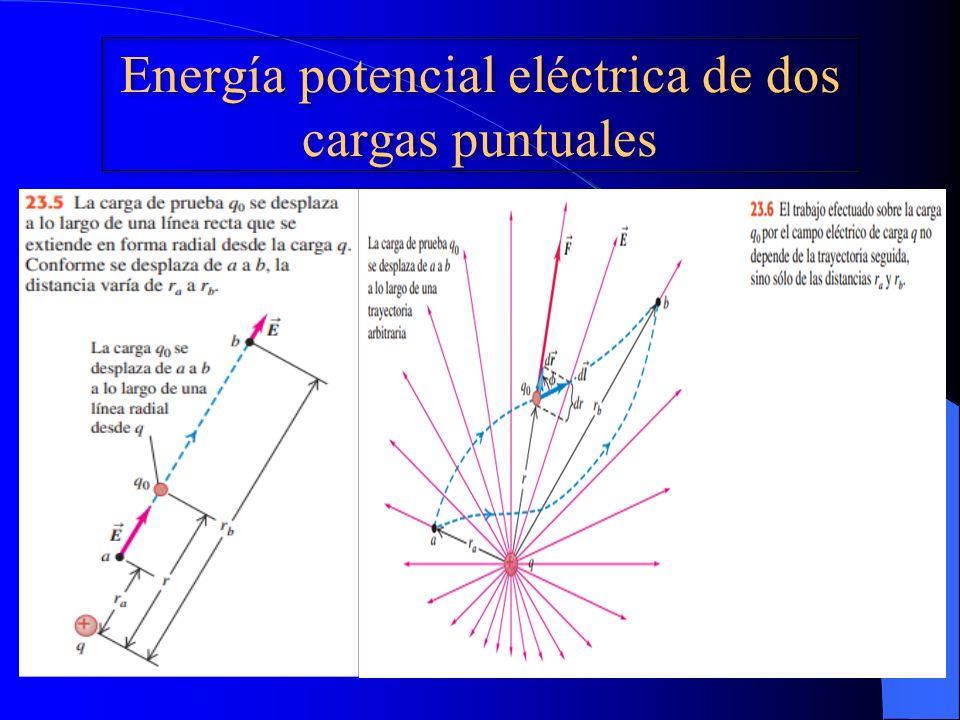

13 Energía potencial eléctrica de dos cargas puntuales

14

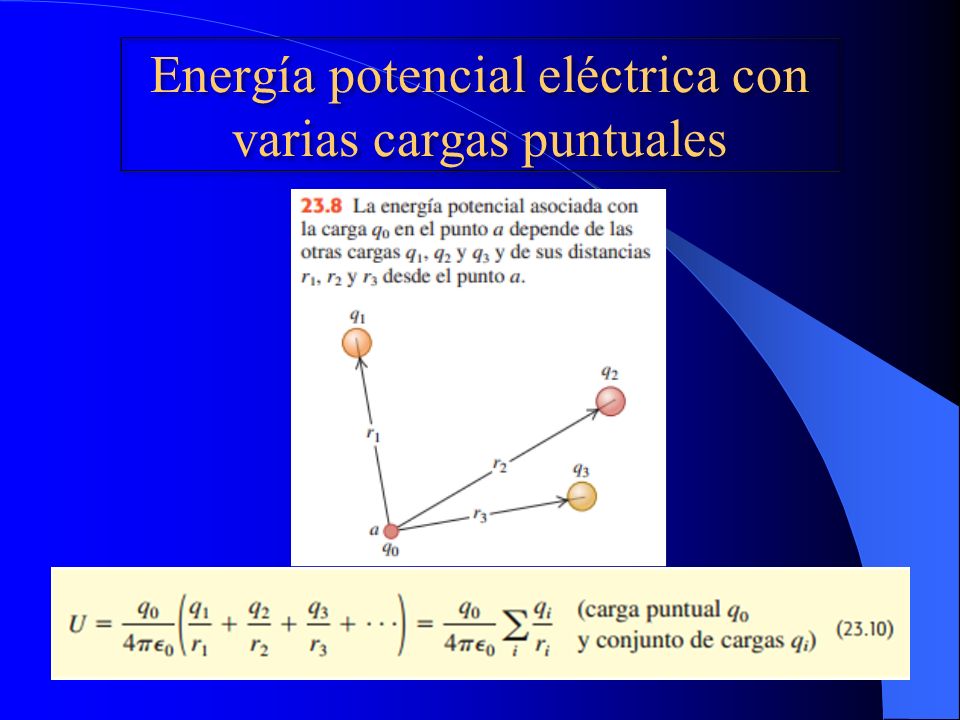

15 Energía potencial eléctrica con varias cargas puntuales

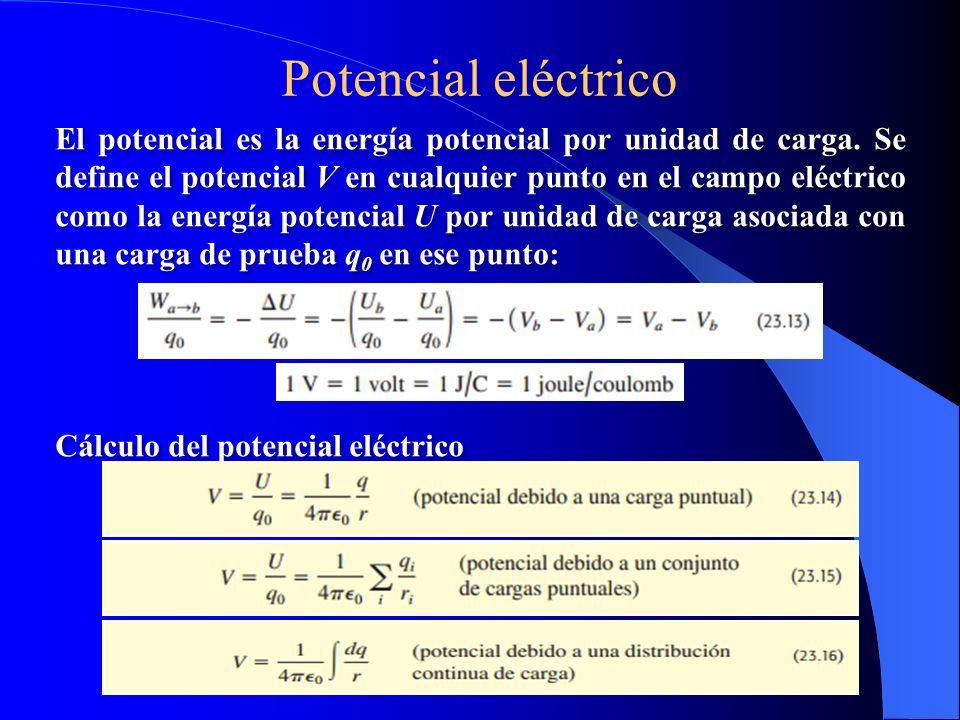

16 Potencial eléctrico El potencial es la energía potencial por unidad de carga. Se define el potencial V en cualquier punto en el campo eléctrico como la energía potencial U por unidad de carga asociada con una carga de prueba q 0 en ese punto: Cálculo del potencial eléctrico El potencial es la energía potencial por unidad de carga. Se define el potencial V en cualquier punto en el campo eléctrico como la energía potencial U por unidad de carga asociada con una carga de prueba q 0 en ese punto: Cálculo del potencial eléctrico

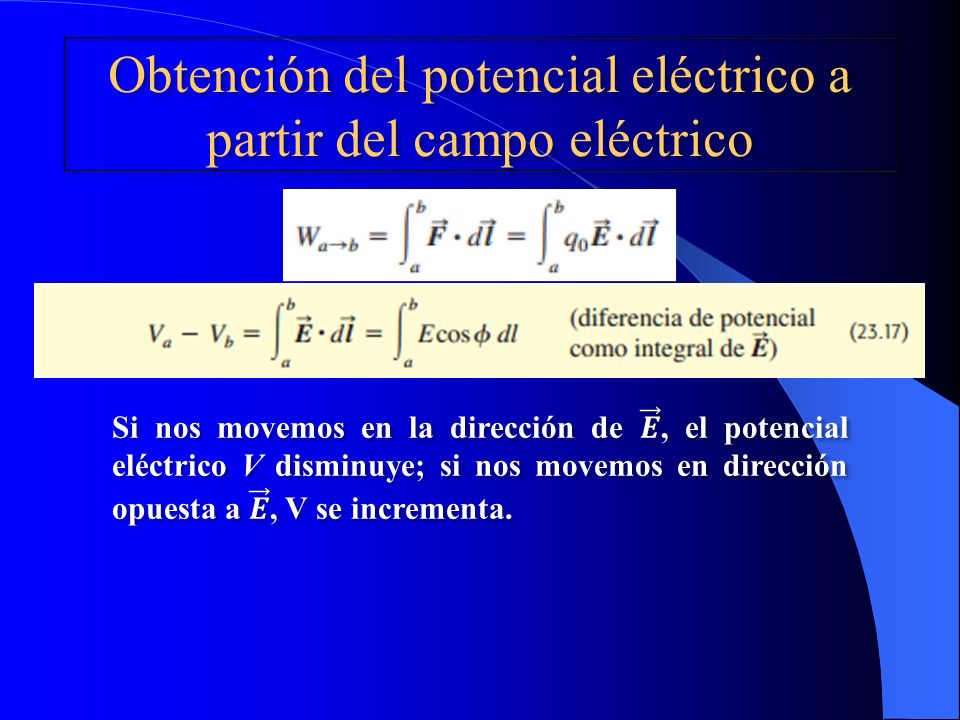

17 Obtención del potencial eléctrico a partir del campo eléctrico

18
