1 Presentación del Proyecto Arcediano-Purgatorio
Ing. José Luis Luege Tamargo Director General 18 de noviembre de 2009

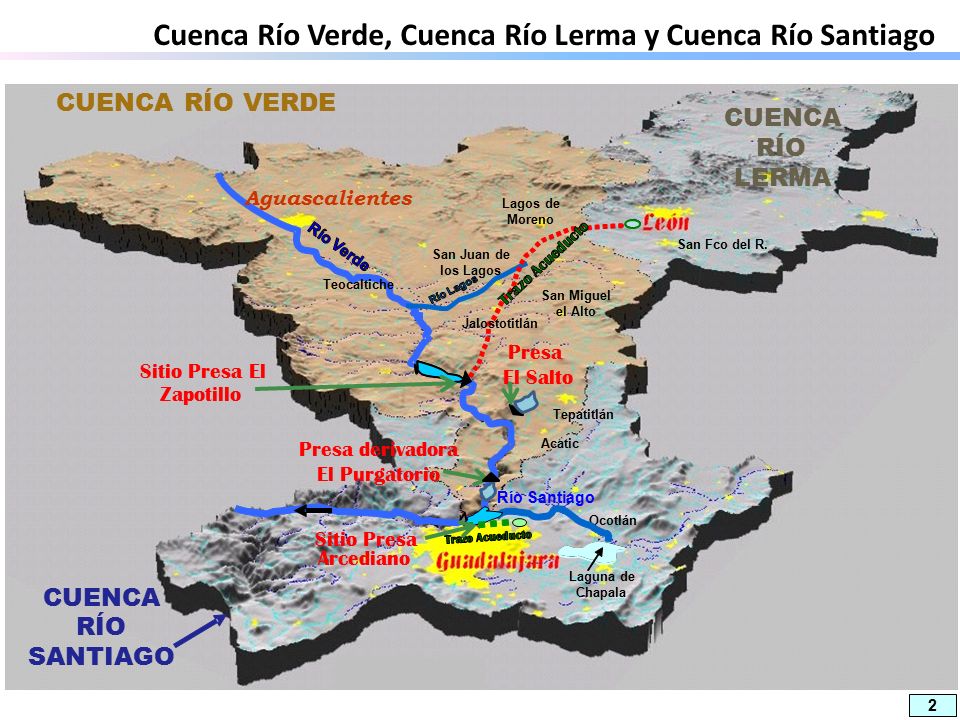

2 Cuenca Río Verde, Cuenca Río Lerma y Cuenca Río Santiago
Lagos de Moreno Río Santiago Aguascalientes San Miguel el Alto Tepatitlán Teocaltiche San Fco del R. Acatic Ocotlán Laguna de Chapala CUENCA RÍO VERDE CUENCA RÍO LERMA SANTIAGO Sitio Presa El Zapotillo Jalostotitlán San Juan de los Lagos Presa derivadora El Purgatorio Presa El Salto Sitio Presa Arcediano

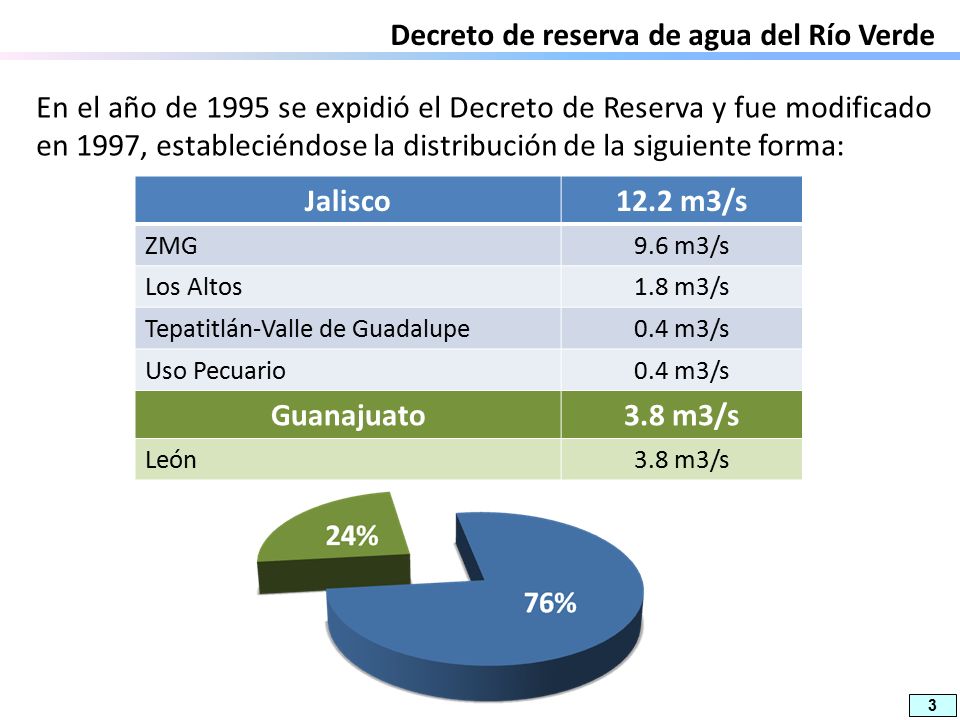

3 Jalisco 12.2 m3/s Guanajuato 3.8 m3/s
Decreto de reserva de agua del Río Verde En el año de 1995 se expidió el Decreto de Reserva y fue modificado en 1997, estableciéndose la distribución de la siguiente forma: Jalisco 12.2 m3/s ZMG 9.6 m3/s Los Altos 1.8 m3/s Tepatitlán-Valle de Guadalupe 0.4 m3/s Uso Pecuario Guanajuato 3.8 m3/s León

4 Presa Arcediano

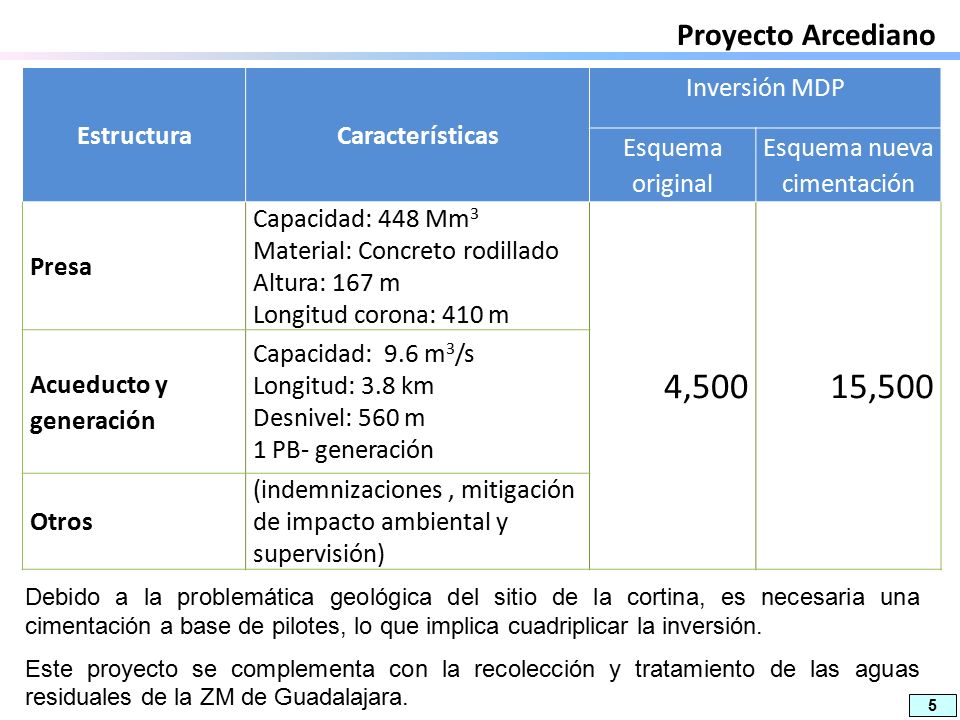

5 Esquema nueva cimentación
Proyecto Arcediano Estructura Características Inversión MDP Esquema original Esquema nueva cimentación Presa Capacidad: 448 Mm3 Material: Concreto rodillado Altura: 167 m Longitud corona: 410 m 4,500 15,500 Acueducto y generación Capacidad: 9.6 m3/s Longitud: 3.8 km Desnivel: 560 m 1 PB- generación Otros (indemnizaciones , mitigación de impacto ambiental y supervisión) Debido a la problemática geológica del sitio de la cortina, es necesaria una cimentación a base de pilotes, lo que implica cuadriplicar la inversión. Este proyecto se complementa con la recolección y tratamiento de las aguas residuales de la ZM de Guadalajara.

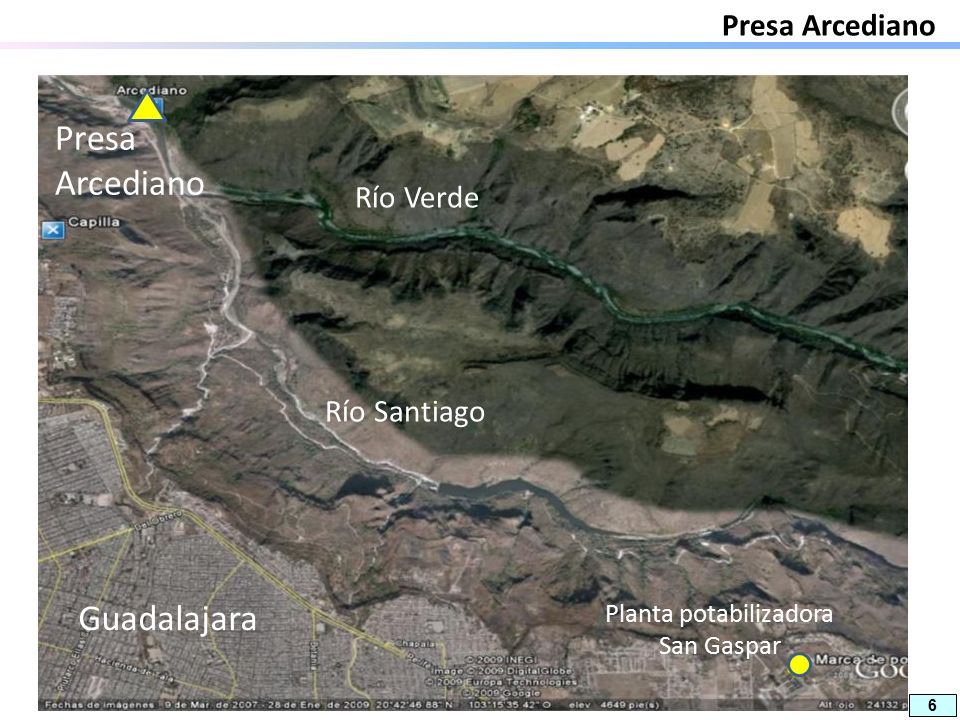

6 Planta potabilizadora San Gaspar
Presa Arcediano Río Verde Río Santiago Planta potabilizadora San Gaspar Presa Arcediano Guadalajara

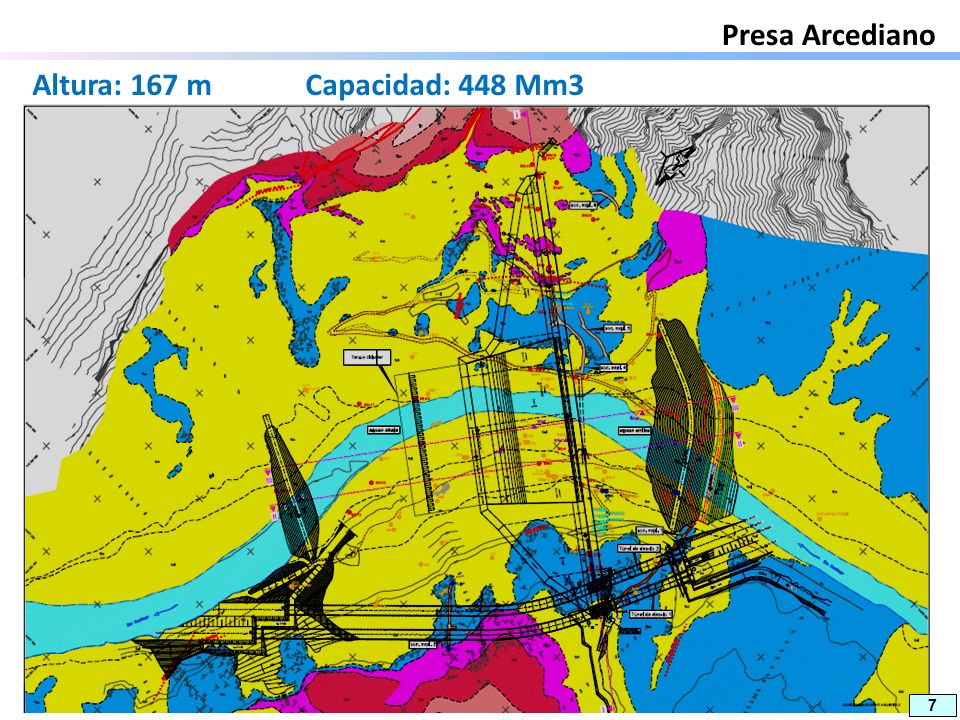

7 Presa Arcediano Altura: 167 m Capacidad: 448 Mm3

8 Presa Arcediano Corte litológico Brecha basáltica Toba alterada
Toba sana Andesita Arena-arcillosa

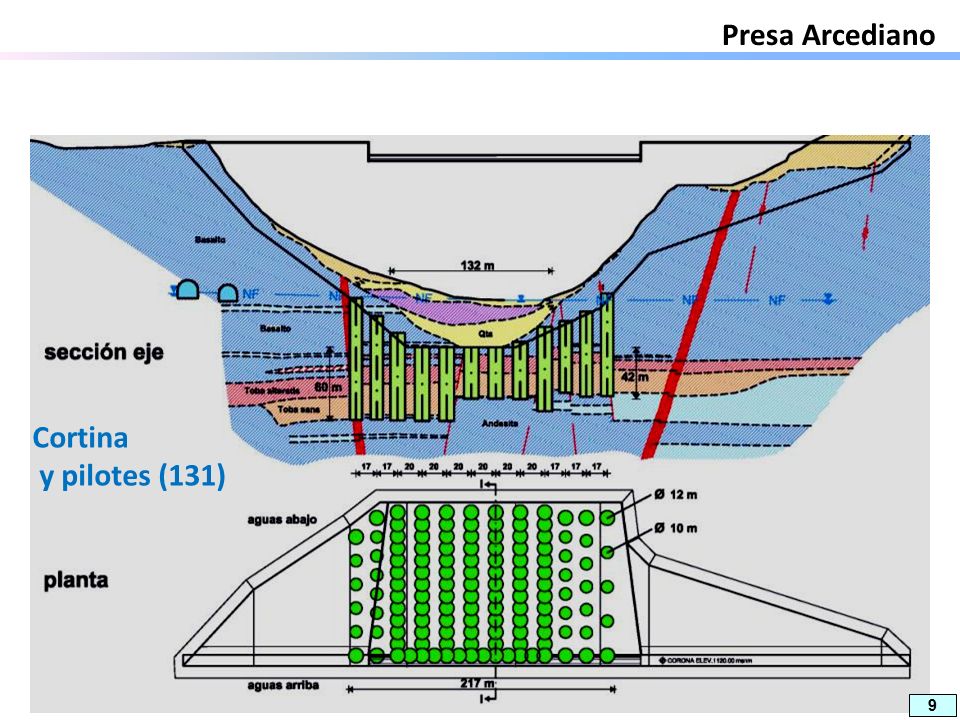

9 Presa Arcediano Cortina y pilotes (131)

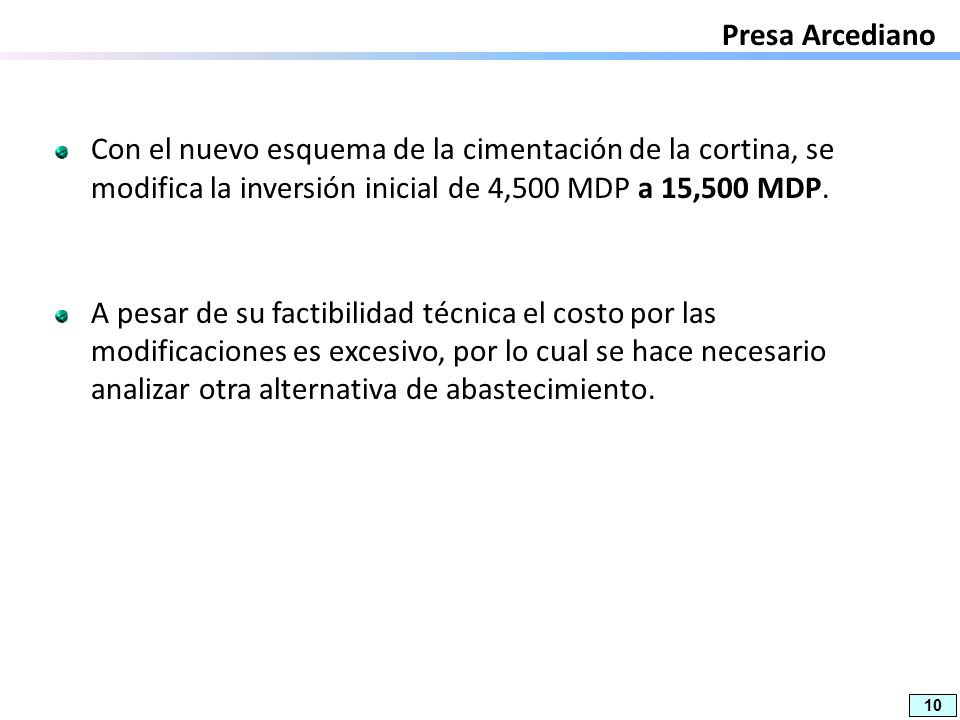

10 Presa Arcediano Con el nuevo esquema de la cimentación de la cortina, se modifica la inversión inicial de 4,500 MDP a 15,500 MDP. A pesar de su factibilidad técnica el costo por las modificaciones es excesivo, por lo cual se hace necesario analizar otra alternativa de abastecimiento.

11 Proyecto El Purgatorio

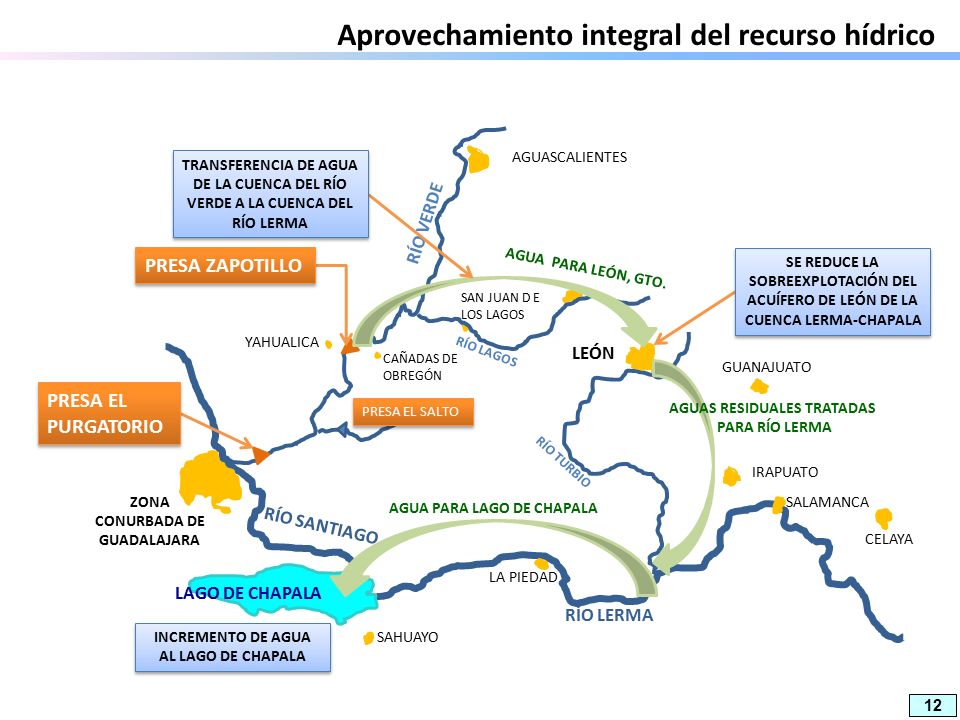

12 Aprovechamiento integral del recurso hídrico
LEÓN AGUASCALIENTES SAN JUAN D E LOS LAGOS GUANAJUATO IRAPUATO SALAMANCA CELAYA LA PIEDAD SAHUAYO ZONA CONURBADA DE GUADALAJARA YAHUALICA CAÑADAS DE OBREGÓN RÍO LERMA RÍO VERDE LAGO DE CHAPALA RÍO TURBIO RÍO LAGOS AGUA PARA LEÓN, GTO. AGUAS RESIDUALES TRATADAS PARA RÍO LERMA RÍO SANTIAGO AGUA PARA LAGO DE CHAPALA TRANSFERENCIA DE AGUA DE LA CUENCA DEL RÍO VERDE A LA CUENCA DEL RÍO LERMA PRESA ZAPOTILLO SE REDUCE LA SOBREEXPLOTACIÓN DEL ACUÍFERO DE LEÓN DE LA CUENCA LERMA-CHAPALA PRESA EL PURGATORIO PRESA EL SALTO INCREMENTO DE AGUA AL LAGO DE CHAPALA

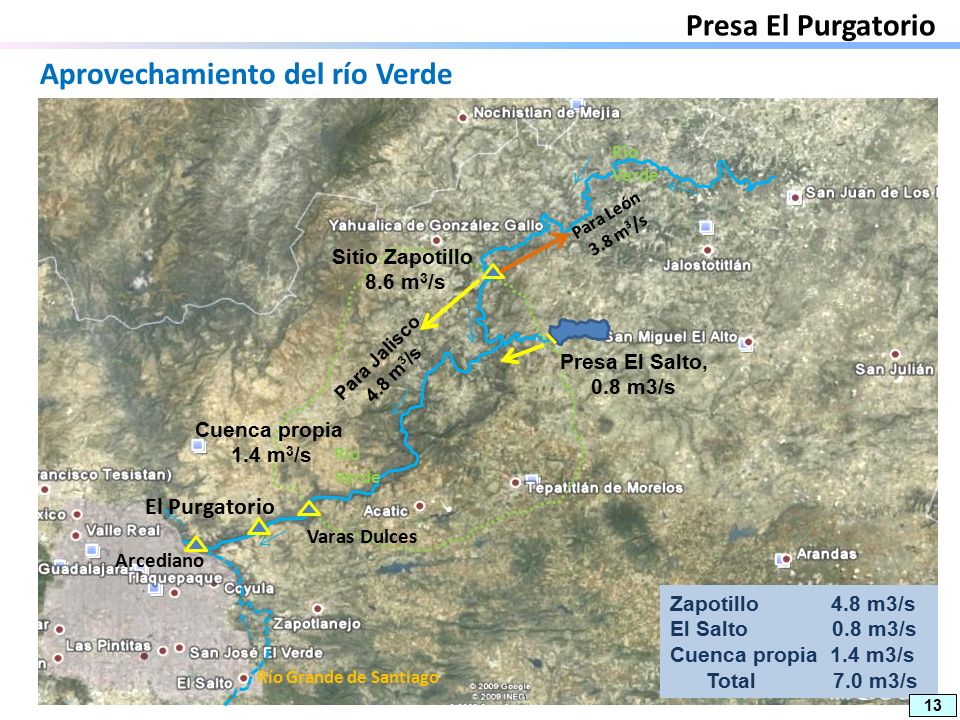

13 Aprovechamiento del río Verde
Presa El Purgatorio Aprovechamiento del río Verde Varas Dulces Sitio Zapotillo 8.6 m3/s Cuenca propia 1.4 m3/s Para León 3.8 m3/s Para Jalisco 4.8 m3/s Río Verde Presa El Salto, 0.8 m3/s Río Grande de Santiago Arcediano El Purgatorio Zapotillo m3/s El Salto m3/s Cuenca propia 1.4 m3/s Total m3/s

14 Sitio de la presa derivadora Características de la presa
El Purgatorio Características de la presa Cortina de concreto rodillado Altura de la cortina: 30 m Capacidad: 40 a 70 Mm3

15 Presa El Purgatorio Proyecto de la presa derivadora

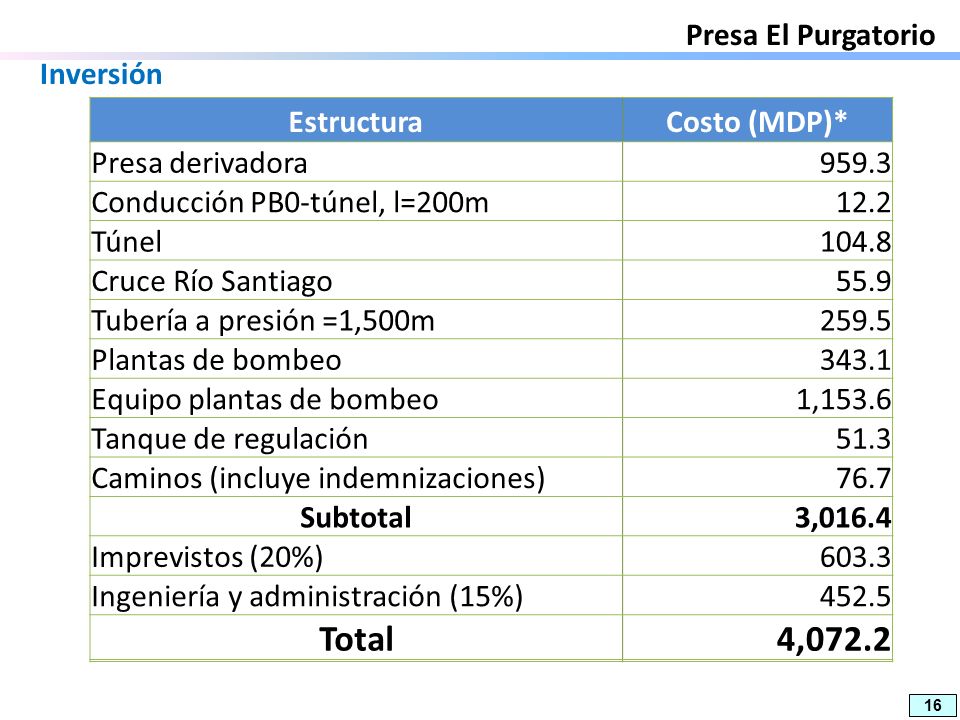

16 Total 4,072.2 Presa El Purgatorio Inversión Estructura Costo (MDP)*
Presa derivadora 959.3 Conducción PB0-túnel, l=200m 12.2 Túnel 104.8 Cruce Río Santiago 55.9 Tubería a presión =1,500m 259.5 Plantas de bombeo 343.1 Equipo plantas de bombeo 1,153.6 Tanque de regulación 51.3 Caminos (incluye indemnizaciones) 76.7 Subtotal 3,016.4 Imprevistos (20%) 603.3 Ingeniería y administración (15%) 452.5 Total 4,072.2

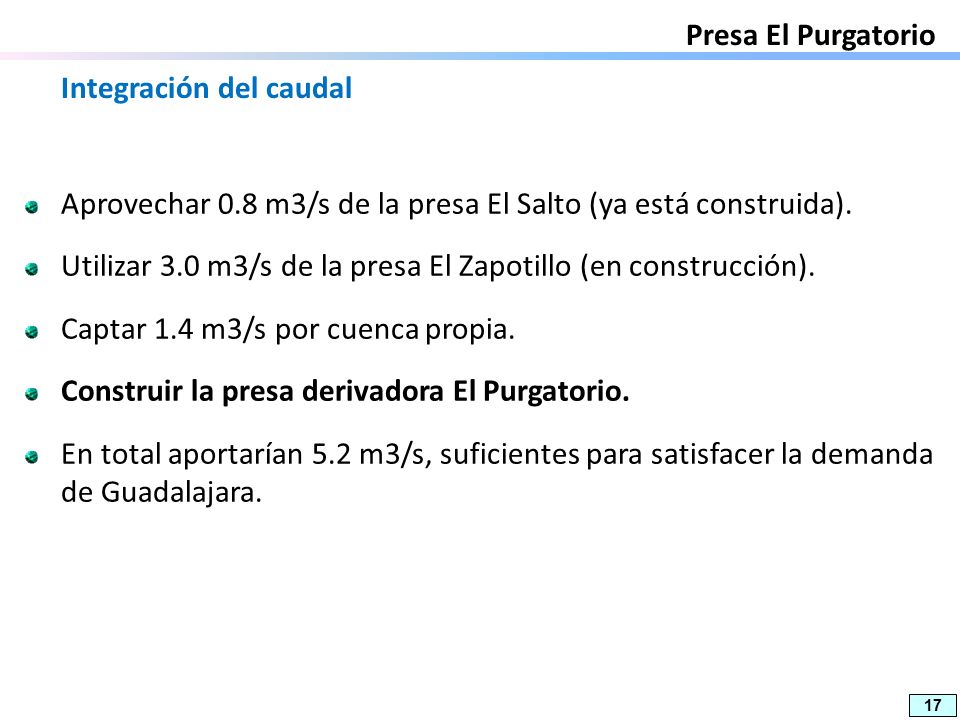

17 Presa El Purgatorio Integración del caudal Aprovechar 0.8 m3/s de la presa El Salto (ya está construida). Utilizar 3.0 m3/s de la presa El Zapotillo (en construcción). Captar 1.4 m3/s por cuenca propia. Construir la presa derivadora El Purgatorio. En total aportarían 5.2 m3/s, suficientes para satisfacer la demanda de Guadalajara.

18 Empleo de la presa El Salto para abastecer a Guadalajara
Inició su construcción en 1990 y se terminó en el año 1992: Cortina de materiales graduados. Vertedor de cresta libre. Capacidad de 85 Mm3. No ha operado para el suministro de agua a Guadalajara. Propuesta: Utilizar 0.8 m3/s para Guadalajara.

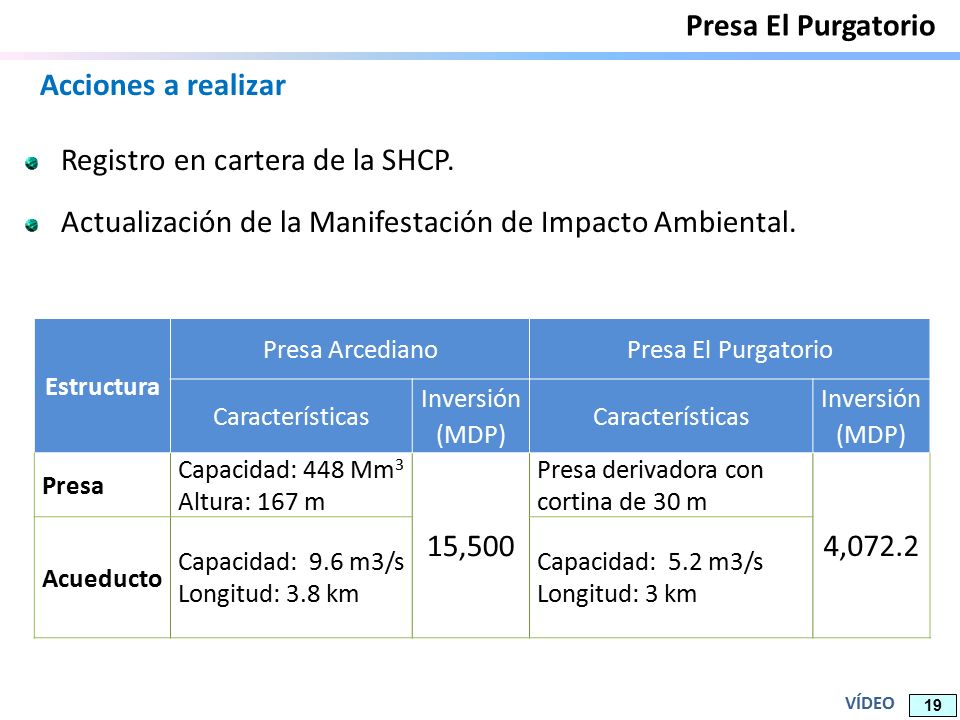

19 Registro en cartera de la SHCP.
Presa El Purgatorio Acciones a realizar Registro en cartera de la SHCP. Actualización de la Manifestación de Impacto Ambiental. Estructura Presa Arcediano Presa El Purgatorio Características Inversión (MDP) Presa Capacidad: 448 Mm3 Altura: 167 m 15,500 Presa derivadora con cortina de 30 m 4,072.2 Acueducto Capacidad: 9.6 m3/s Longitud: 3.8 km Capacidad: 5.2 m3/s Longitud: 3 km VÍDEO
