UNIVERSIDAD CENTROAMERICANA Diseño Redes LAN Rip Versión 2. Lic. José Torres Gómez. Cisco Certified Networking Associate.

Presentación del tema: "UNIVERSIDAD CENTROAMERICANA Diseño Redes LAN Rip Versión 2. Lic. José Torres Gómez. Cisco Certified Networking Associate."— Transcripción de la presentación:

1 UNIVERSIDAD CENTROAMERICANA Diseño Redes LAN Rip Versión 2. Lic. José Torres Gómez. Cisco Certified Networking Associate

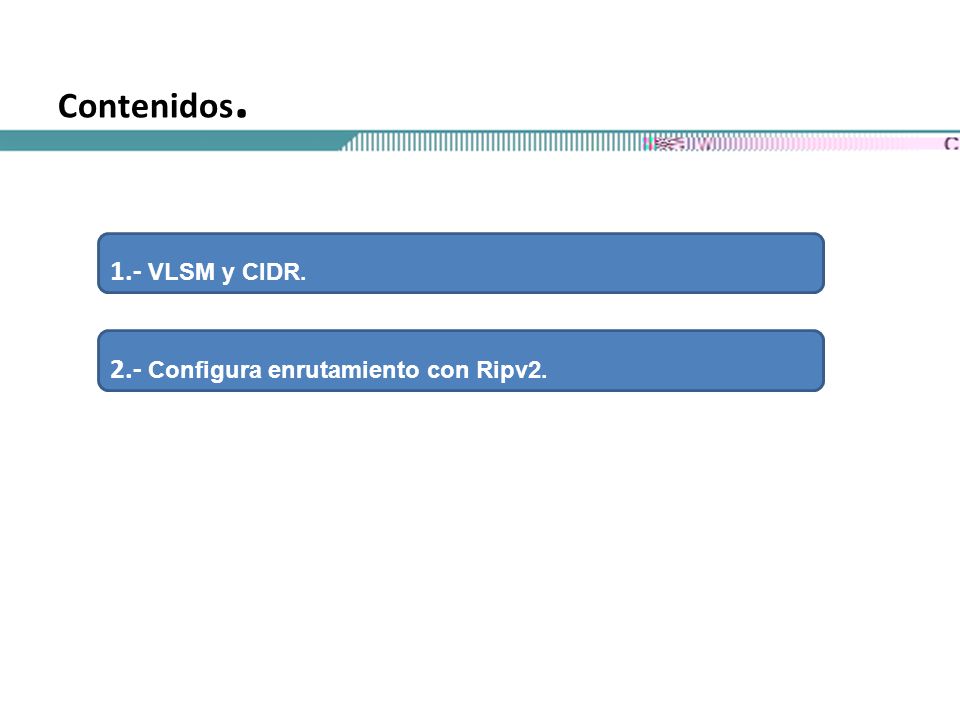

2 Contenidos. 1.- VLSM y CIDR. 2.- Configura enrutamiento con Ripv2.

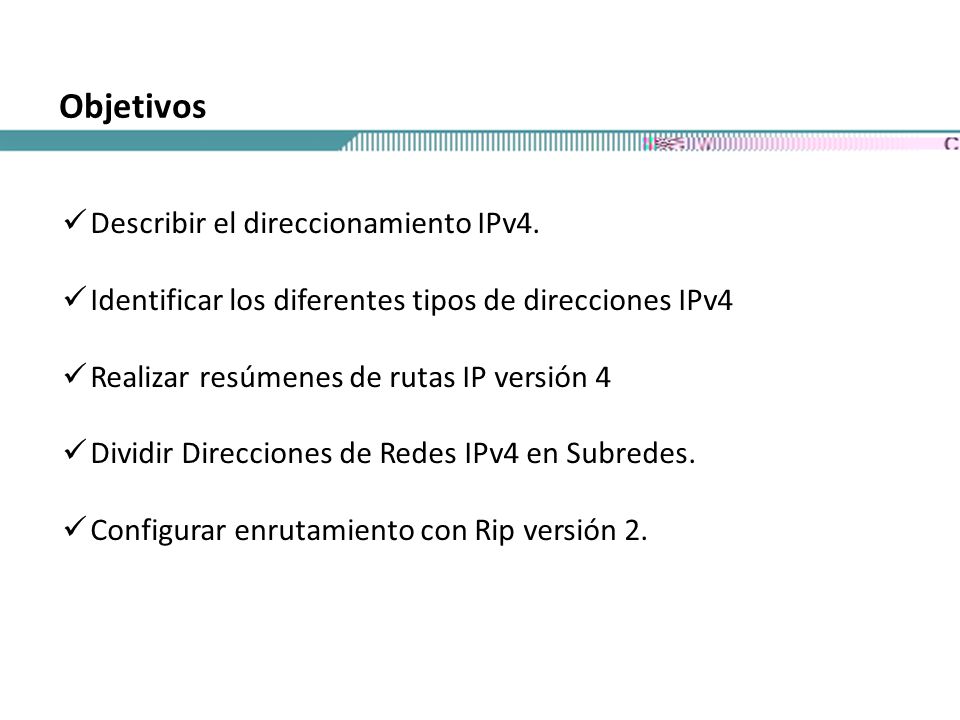

3 Objetivos Describir el direccionamiento IPv4. Identificar los diferentes tipos de direcciones IPv4 Realizar resúmenes de rutas IP versión 4 Dividir Direcciones de Redes IPv4 en Subredes. Configurar enrutamiento con Rip versión 2.

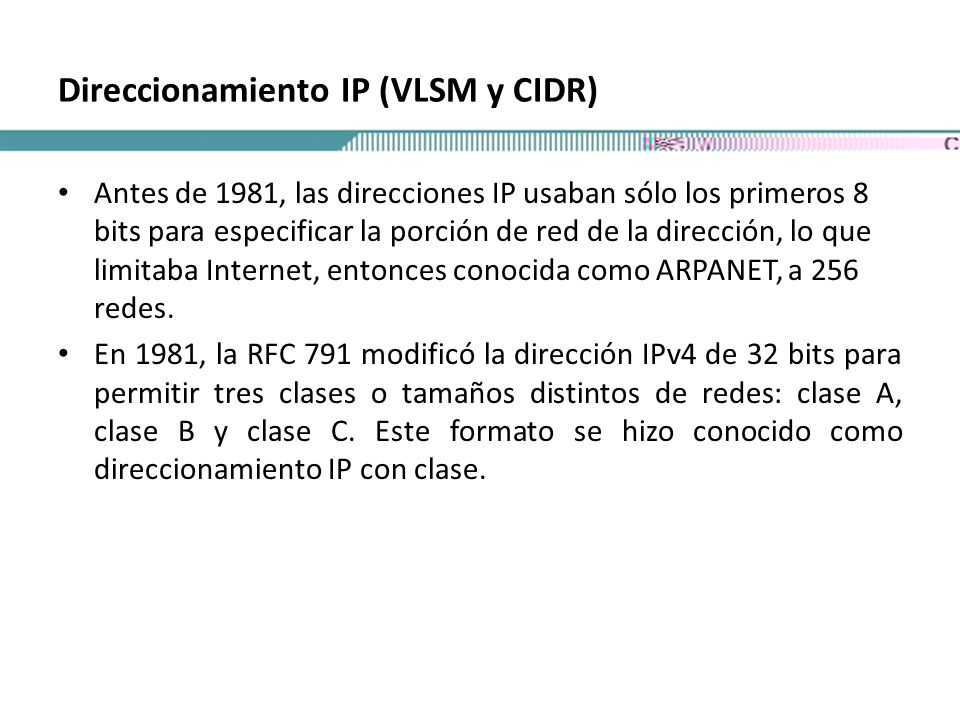

4 Direccionamiento IP (VLSM y CIDR) Antes de 1981, las direcciones IP usaban sólo los primeros 8 bits para especificar la porción de red de la dirección, lo que limitaba Internet, entonces conocida como ARPANET, a 256 redes. En 1981, la RFC 791 modificó la dirección IPv4 de 32 bits para permitir tres clases o tamaños distintos de redes: clase A, clase B y clase C. Este formato se hizo conocido como direccionamiento IP con clase.

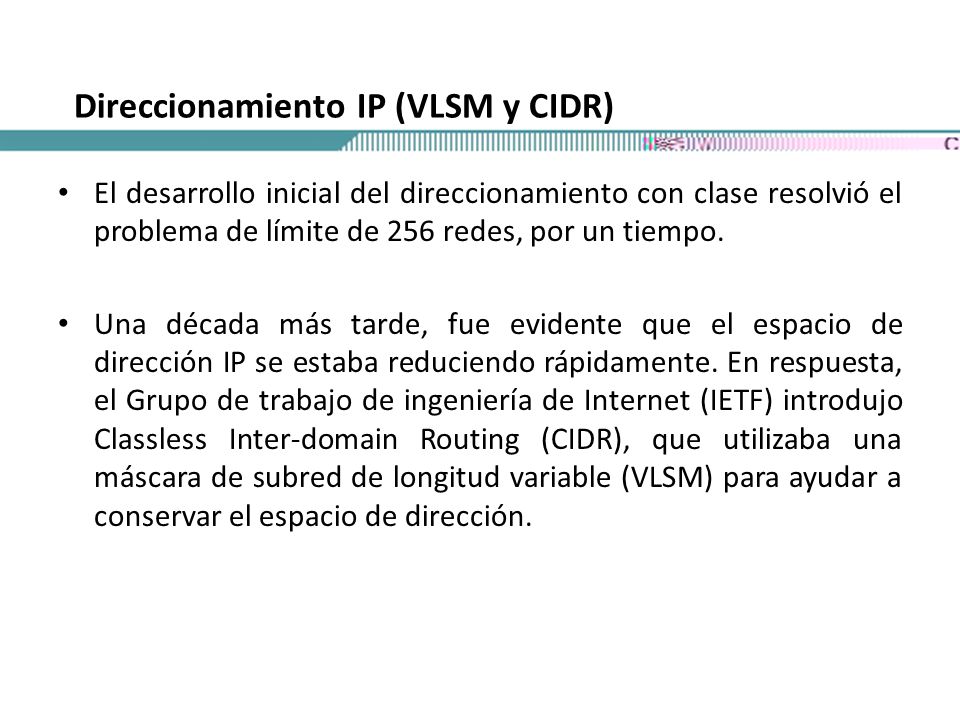

5 El desarrollo inicial del direccionamiento con clase resolvió el problema de límite de 256 redes, por un tiempo. Una década más tarde, fue evidente que el espacio de dirección IP se estaba reduciendo rápidamente. En respuesta, el Grupo de trabajo de ingeniería de Internet (IETF) introdujo Classless Inter-domain Routing (CIDR), que utilizaba una máscara de subred de longitud variable (VLSM) para ayudar a conservar el espacio de dirección. Direccionamiento IP (VLSM y CIDR)

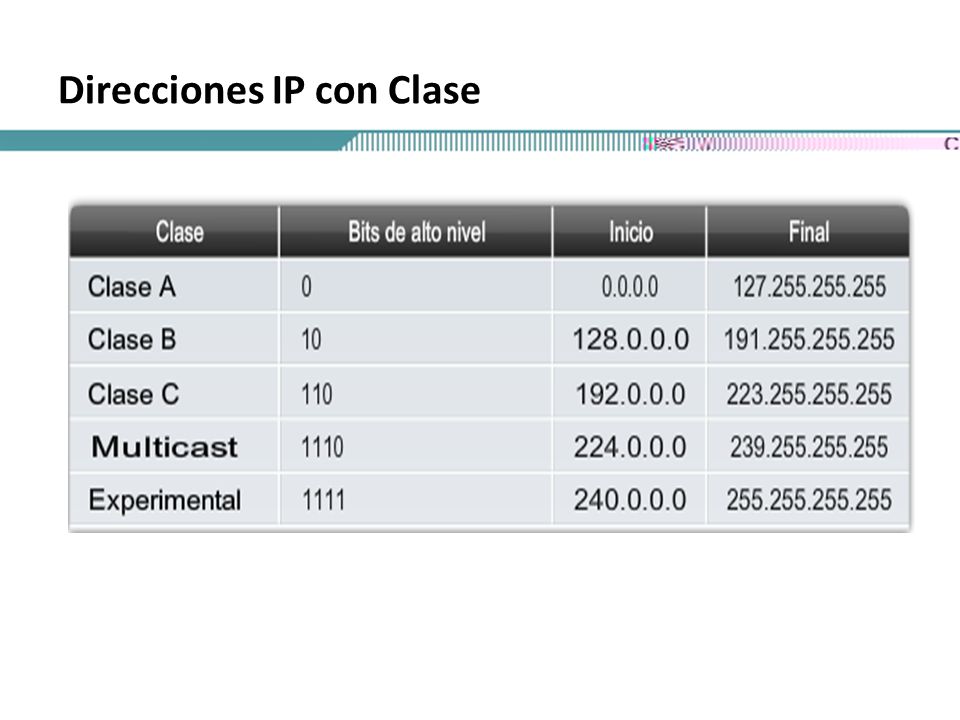

6 Direcciones IP con Clase

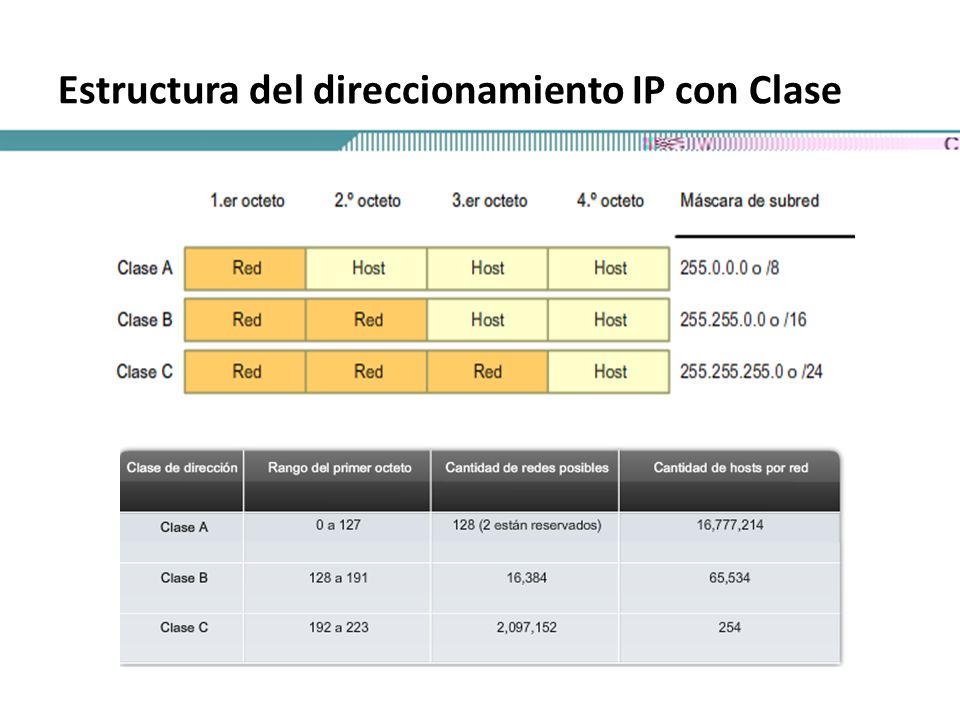

7 Estructura del direccionamiento IP con Clase

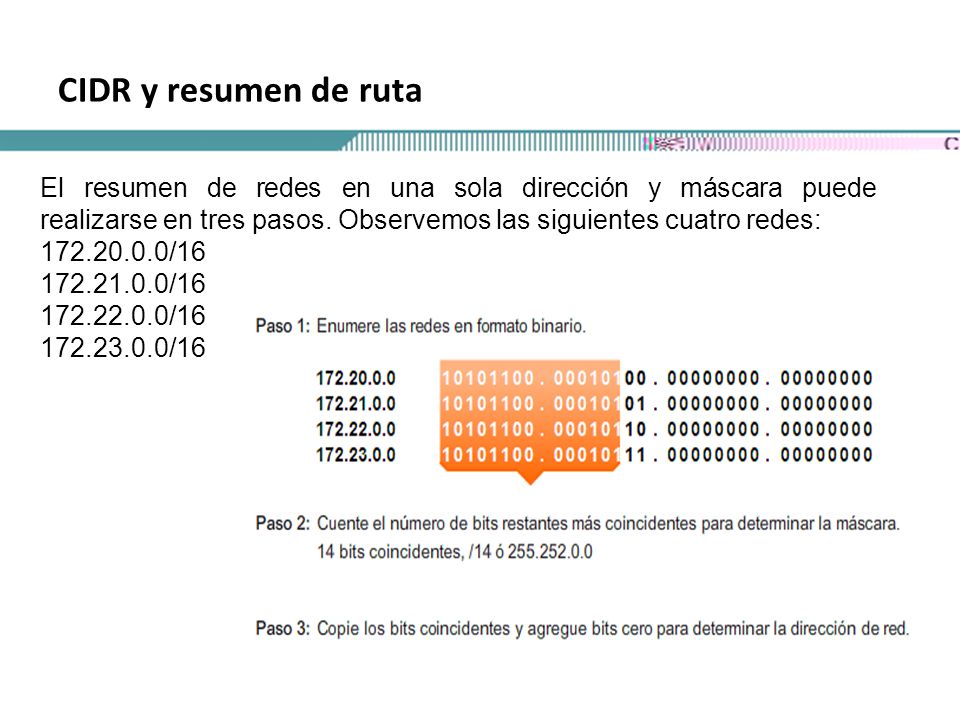

8 CIDR y resumen de ruta El resumen de redes en una sola dirección y máscara puede realizarse en tres pasos. Observemos las siguientes cuatro redes: 172.20.0.0/16 172.21.0.0/16 172.22.0.0/16 172.23.0.0/16

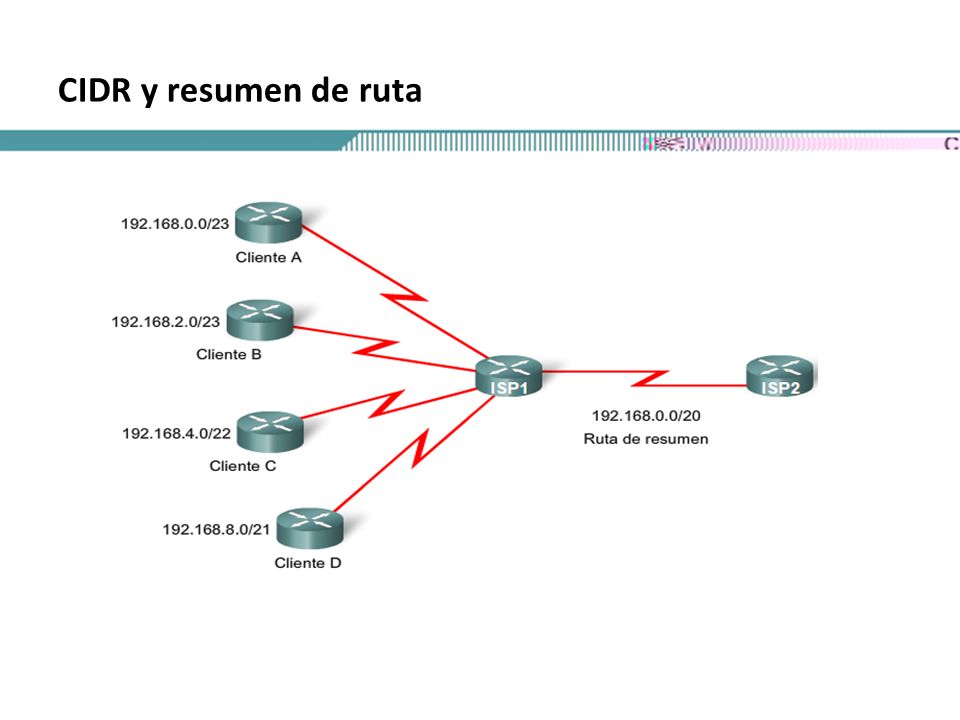

9 CIDR y resumen de ruta

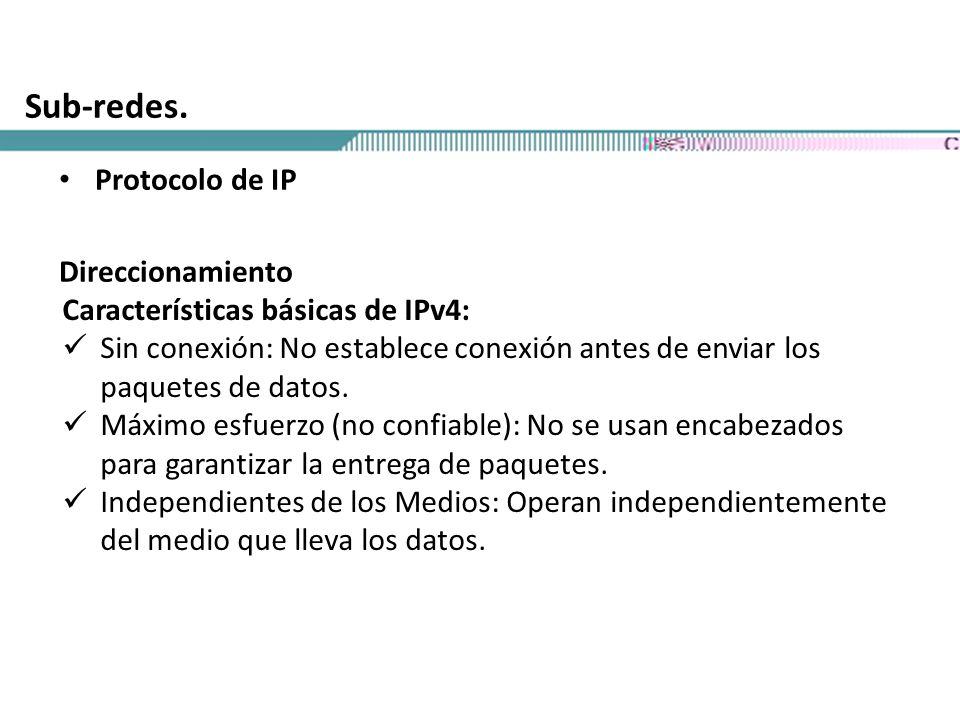

10 Sub-redes. Protocolo de IP Direccionamiento La Capa de red del modelo OSI debe proveer un mecanismo para direccionar dispositivos finales. Si las secciones individuales de datos deben dirigirse a un dispositivo final, este dispositivo debe tener una dirección única. Para identificar de forma exclusiva a los dispositivos interconectado en una red se debe usar un protocolo enrutado como el protocolo de internet (IP). Características básicas de IPv4: Sin conexión: No establece conexión antes de enviar los paquetes de datos. Máximo esfuerzo (no confiable): No se usan encabezados para garantizar la entrega de paquetes. Independientes de los Medios: Operan independientemente del medio que lleva los datos.

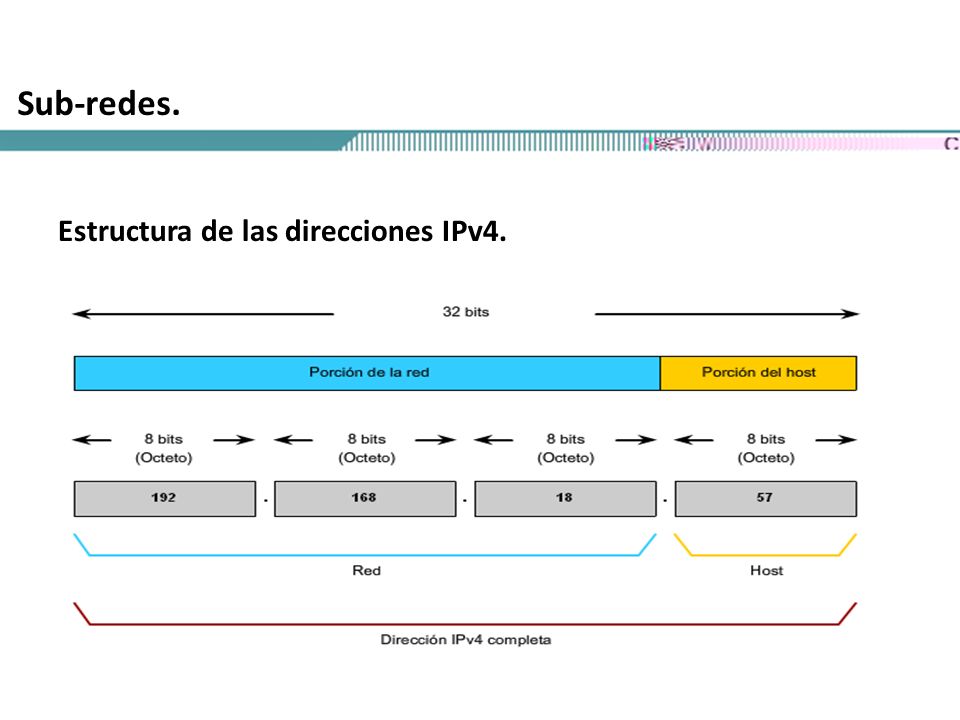

11 Sub-redes. Estructura de las direcciones IPv4.

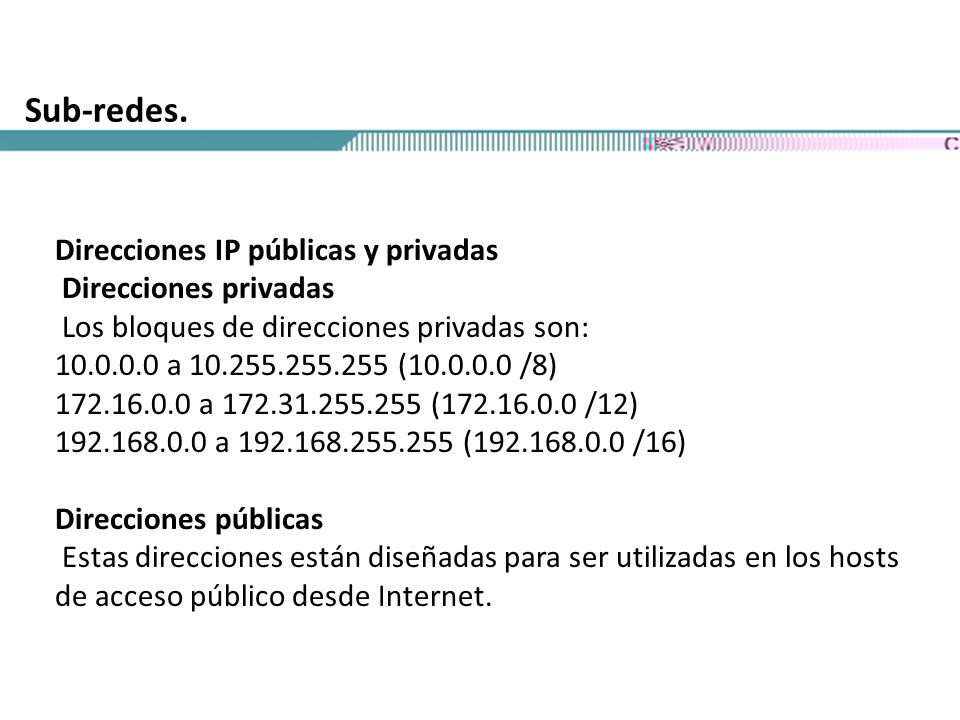

12 Sub-redes. Tipos de direcciones IPv4 Dirección de red: la dirección en la que se hace referencia a la red. Dirección de broadcast: una dirección especial utilizada para enviar datos a todos los hosts de la red. Direcciones host: las direcciones asignadas a los dispositivos finales de la red. Direcciones IP públicas y privadas Direcciones privadas Los bloques de direcciones privadas son: 10.0.0.0 a 10.255.255.255 (10.0.0.0 /8) 172.16.0.0 a 172.31.255.255 (172.16.0.0 /12) 192.168.0.0 a 192.168.255.255 (192.168.0.0 /16) Direcciones públicas Estas direcciones están diseñadas para ser utilizadas en los hosts de acceso público desde Internet.

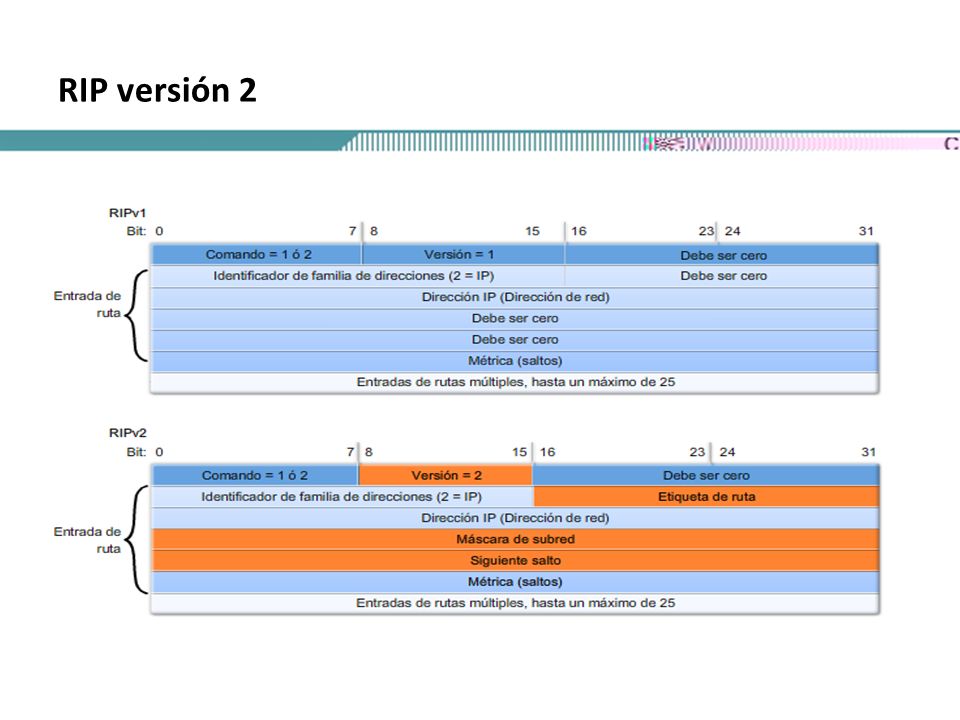

13 RIP versión 2 RIPv2 se define en RFC 1723. Al igual que la versión 1, RIPv2 se encapsula en un segmento UDP mediante el puerto 520 y puede transportar hasta 25 rutas. Si bien RIPv2 tiene el mismo formato de mensaje básico que RIPv1, se agregan dos extensiones importantes. La primera extensión en el formato de mensaje de RIPv2 es el campo de la máscara de subred que permite que una máscara de 32 bits se incluya en la entrada de ruta de RIP. La segunda extensión importante para el formato de mensaje de RIPv2 es la adición de la dirección del siguiente salto. La dirección del siguiente salto se usa para identificar una dirección del siguiente salto mejor que la dirección del router emisor, si es que existe.

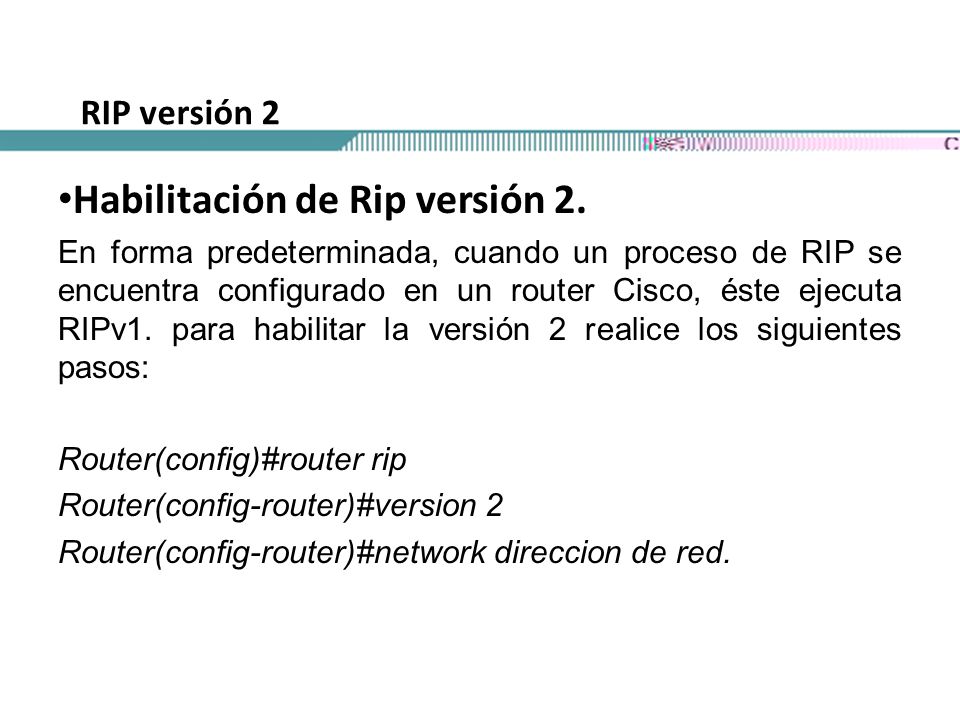

14 Habilitación de Rip versión 2. En forma predeterminada, cuando un proceso de RIP se encuentra configurado en un router Cisco, éste ejecuta RIPv1. para habilitar la versión 2 realice los siguientes pasos: Router(config)#router rip Router(config-router)#version 2 Router(config-router)#network direccion de red. RIP versión 2

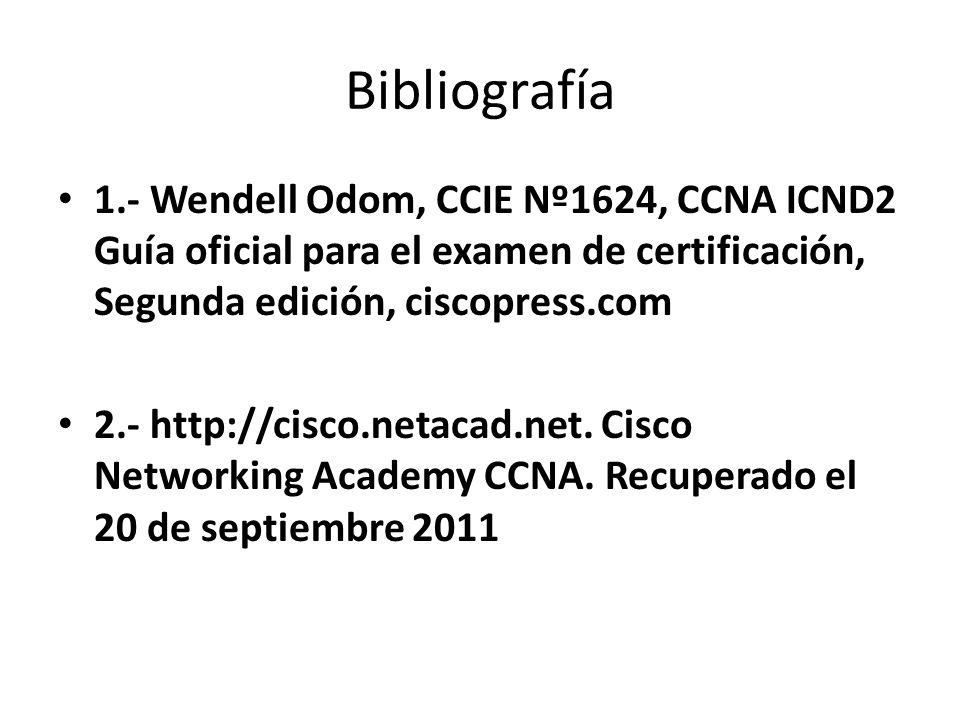

15 Bibliografía 1.- Wendell Odom, CCIE Nº1624, CCNA ICND2 Guía oficial para el examen de certificación, Segunda edición, ciscopress.com 2.- http://cisco.netacad.net. Cisco Networking Academy CCNA. Recuperado el 20 de septiembre 2011
