Industrias Islas Empresa mexicana, fundada en 1984, para satisfacer las necesidades de tratamiento de agua en M é xico y en el mundo, preocupada por ofrecer.

Presentación del tema: "Industrias Islas Empresa mexicana, fundada en 1984, para satisfacer las necesidades de tratamiento de agua en M é xico y en el mundo, preocupada por ofrecer."— Transcripción de la presentación:

1

2 Industrias Islas Empresa mexicana, fundada en 1984, para satisfacer las necesidades de tratamiento de agua en M é xico y en el mundo, preocupada por ofrecer soluciones integrales con productos y servicios de calidad con el fin de mejorar la situaci ó n Ecol ó gica, Energ é tica y Econ ó mica. Sucursal Los Cabos Sucursal Playa del Carmen Sucursal Tampico Planta MATRIZ MONTERREY

3 Industrias Islas Fortalezas para el Cliente M á s de 25 a ñ os de experiencia. 150 plantas nacionales, 5 internacionales. Operaci ó n de equipos propios y de la competencia. Matriz en Monterrey, Sucursales en Playa del Carmen y en Los Cabos. Fabricantes Nacionales. Soporte de The DOW Chemical Company. Respaldo por empresas del grupo (Hidrobombas del Norte e Hidroplus). Entre otros.

4 Unidades de Negocios PROYECTOS OPERACI Ó N REFACCIONAMIENTO INGENIER Í A

5 25 AÑOS DE PRESENCIA EN :

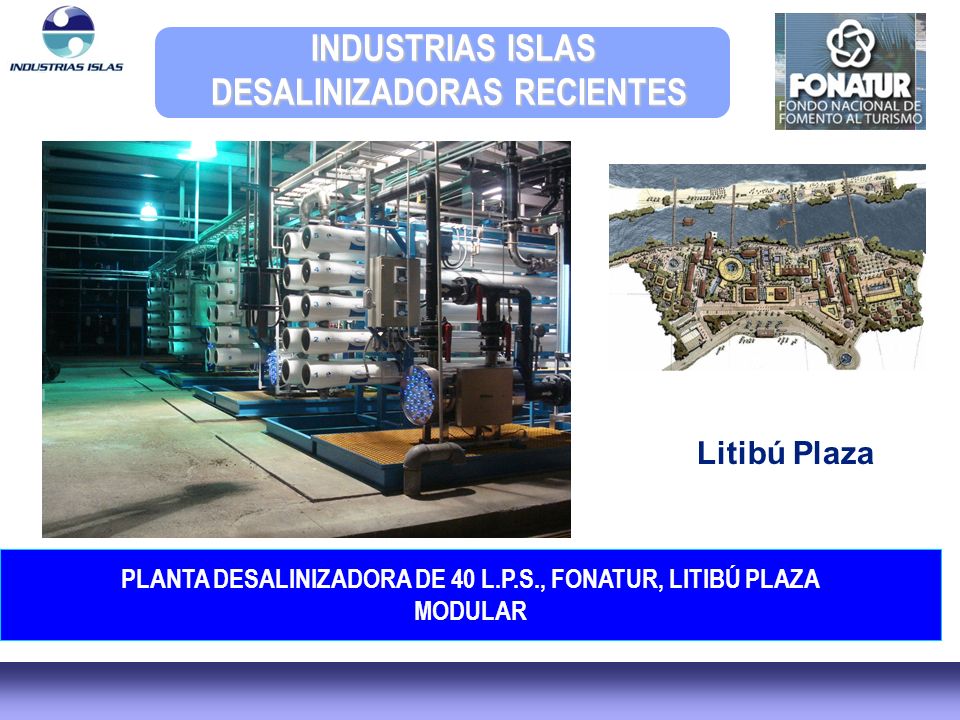

6 Litibú Plaza INDUSTRIAS ISLAS INDUSTRIAS ISLAS DESALINIZADORAS RECIENTES PLANTA DESALINIZADORA DE 40 L.P.S., FONATUR, LITIBÚ PLAZA MODULAR

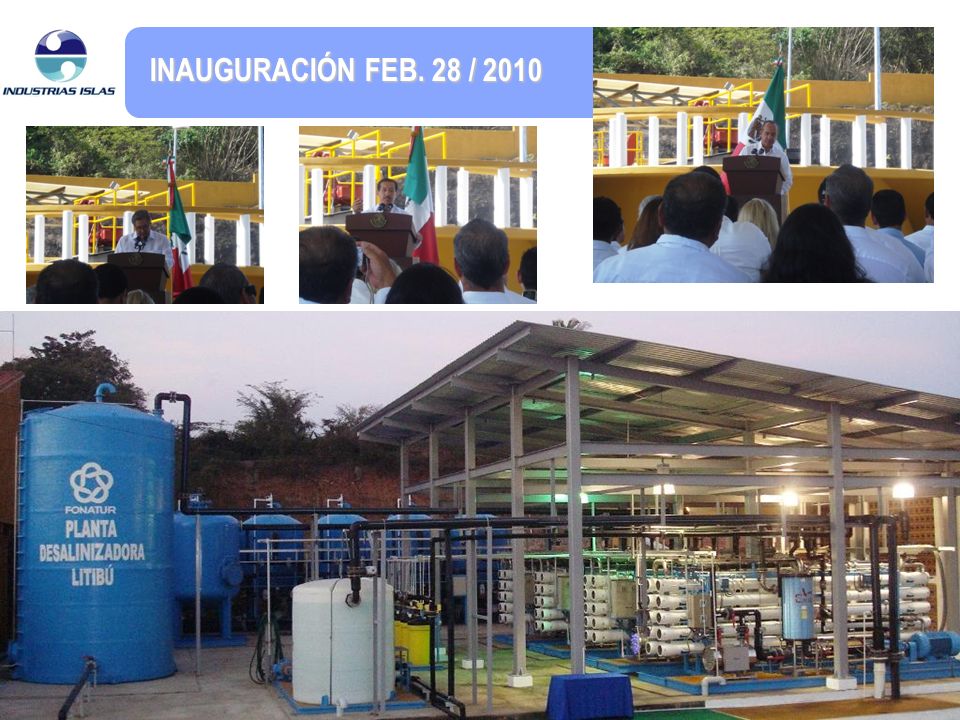

7 INAUGURACIÓN FEB. 28 / 2010

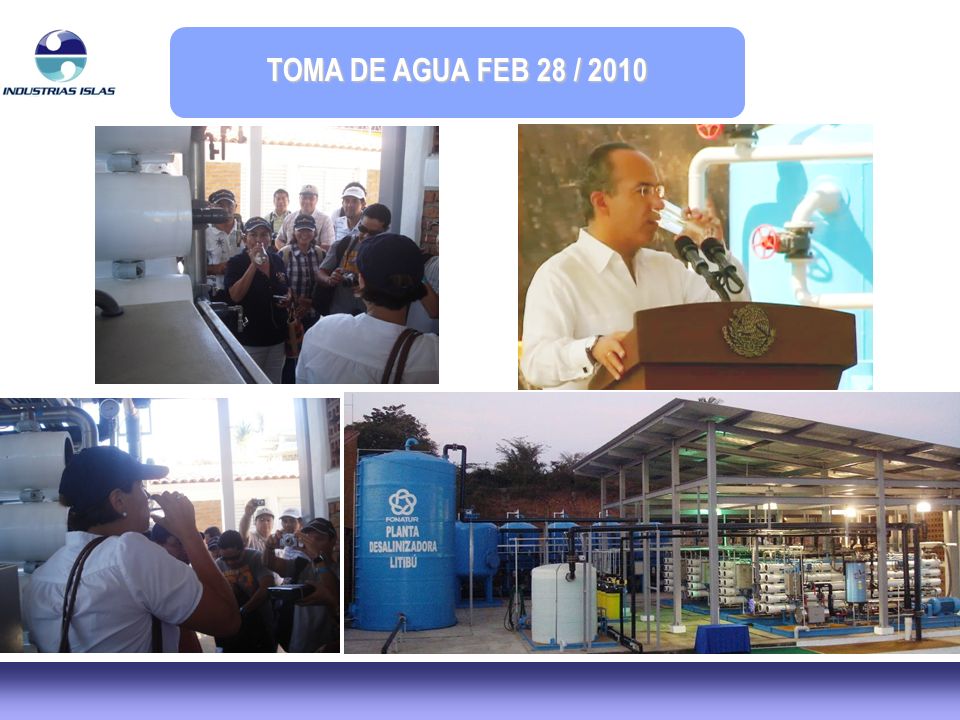

8 TOMA DE AGUA FEB 28 / 2010

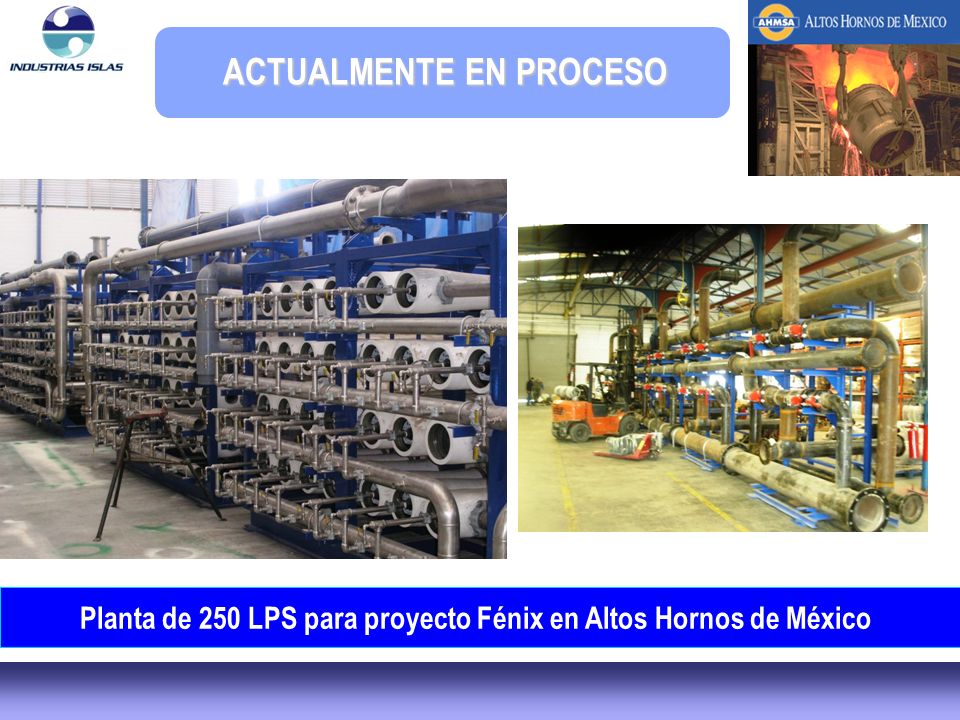

9 ACTUALMENTE EN PROCESO Planta de 250 LPS para proyecto Fénix en Altos Hornos de México

10 RECONOCIMIENTO DE SOCIO TECNÓLOGO

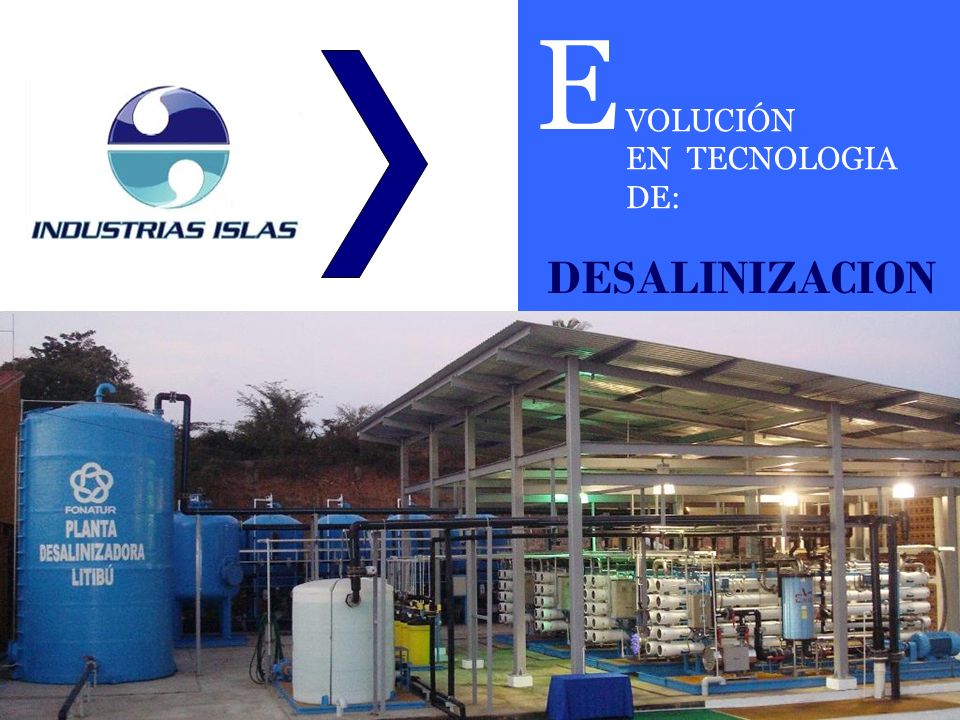

11 DESALINIZACIÓN Juan Carlos Pacheco Vera E VOLUCIÓN EN TECNOLOGIA DE: DESALINIZACION

12 Agenda

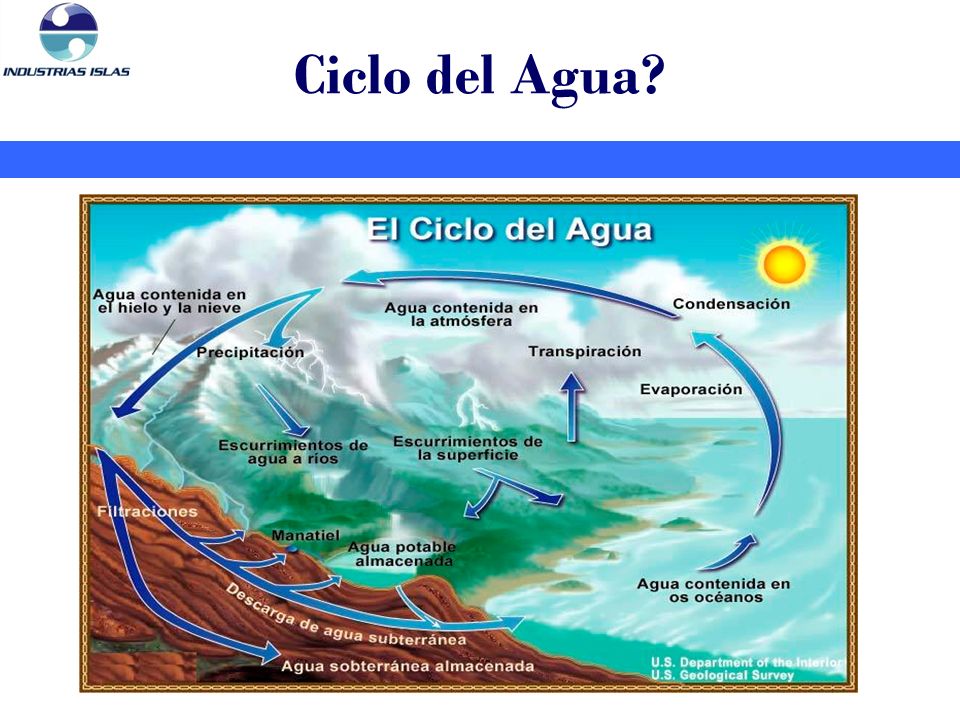

13 Ciclo del Agua?

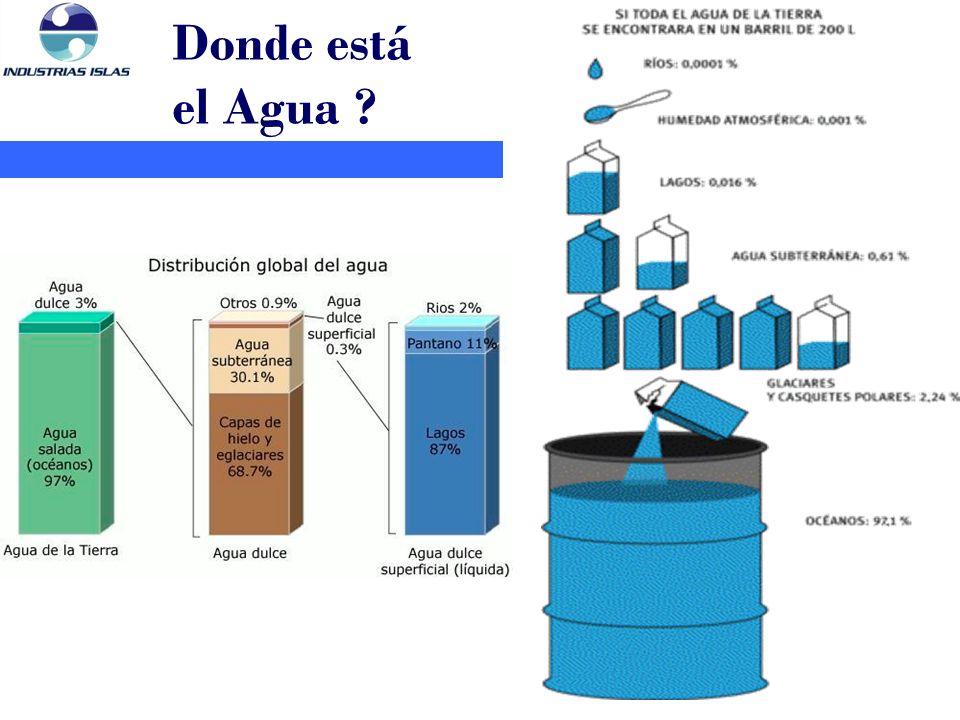

14 Donde está el Agua ?

15 Porqué Desalinizar ? Poca disponibilidad del agua Alta contaminación de agua Alto costo del agua potable Alto costo de transporte de agua Países más pobres en agua: Kuwait (10 m3 anuales por hab.) Franja de Gaza (52 m3) Emiratos Árabes Unidos (58 m3) Países más ricos en agua: Guyana francesa (812 121 m3 anuales / hab) Suriname (292 566 m3) Congo (275 679 m3)

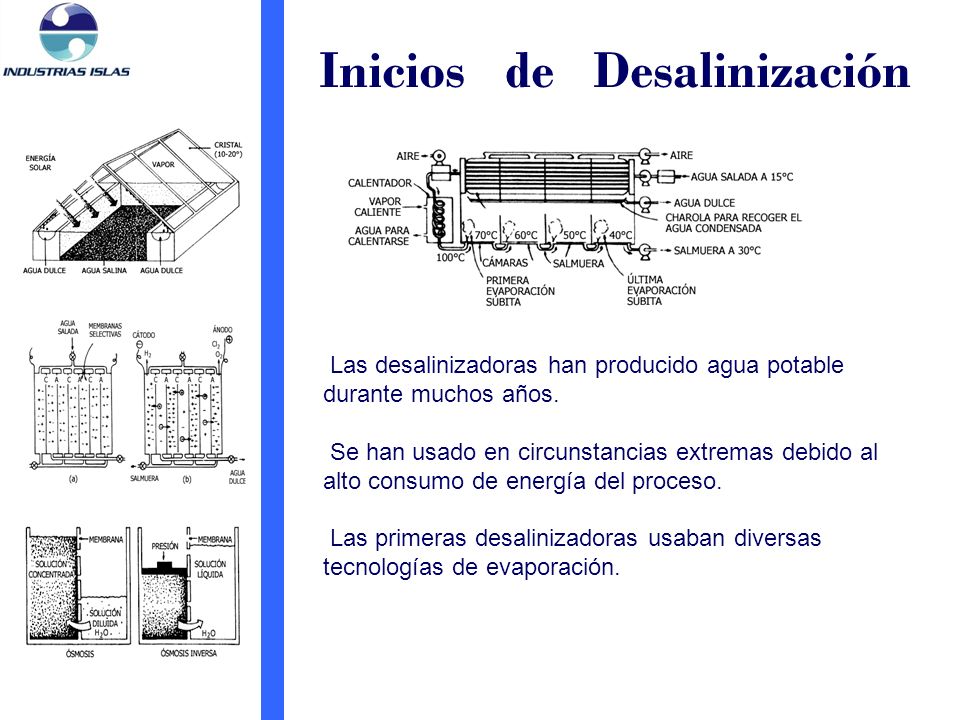

16 Inicios de Desalinización Las desalinizadoras han producido agua potable durante muchos años. Se han usado en circunstancias extremas debido al alto consumo de energía del proceso. Las primeras desalinizadoras usaban diversas tecnologías de evaporación.

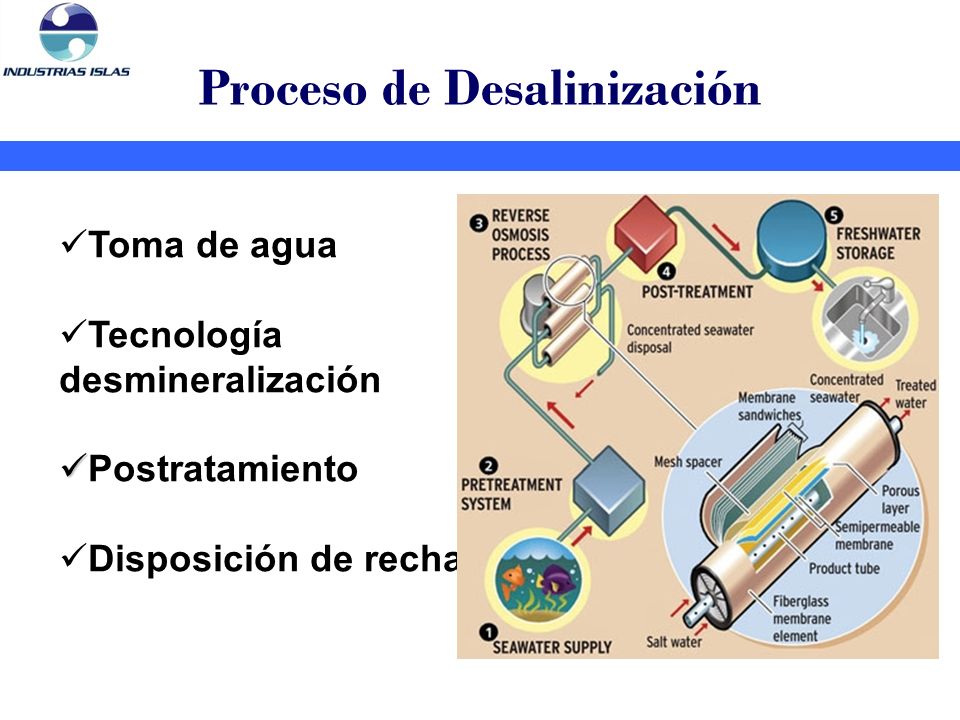

17 Proceso de Desalinización Toma de agua Tecnología desmineralización Postratamiento Disposición de rechazo

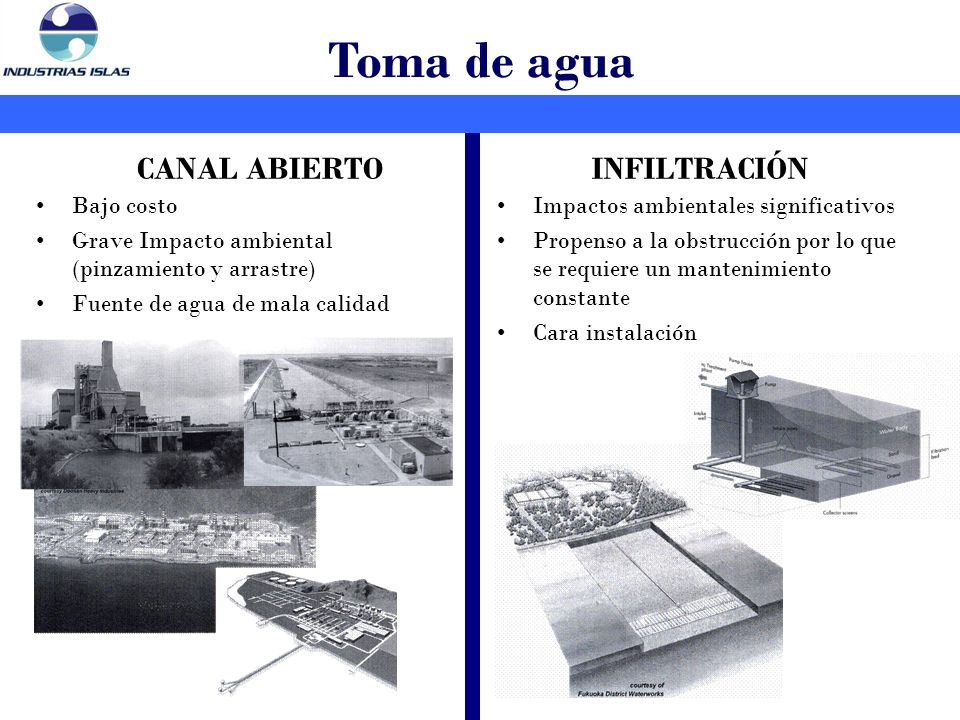

18 Toma de agua CANAL ABIERTO Bajo costo Grave Impacto ambiental (pinzamiento y arrastre) Fuente de agua de mala calidad INFILTRACIÓN Impactos ambientales significativos Propenso a la obstrucción por lo que se requiere un mantenimiento constante Cara instalación

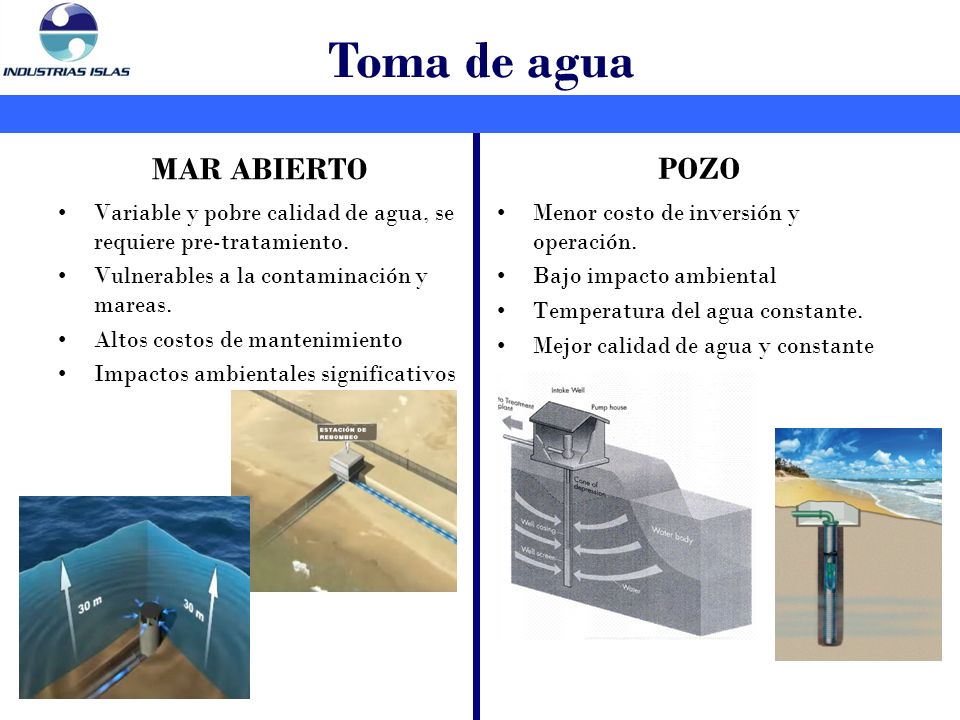

19 Toma de agua MAR ABIERTO Variable y pobre calidad de agua, se requiere pre-tratamiento. Vulnerables a la contaminación y mareas. Altos costos de mantenimiento Impactos ambientales significativos POZO Menor costo de inversión y operación. Bajo impacto ambiental Temperatura del agua constante. Mejor calidad de agua y constante

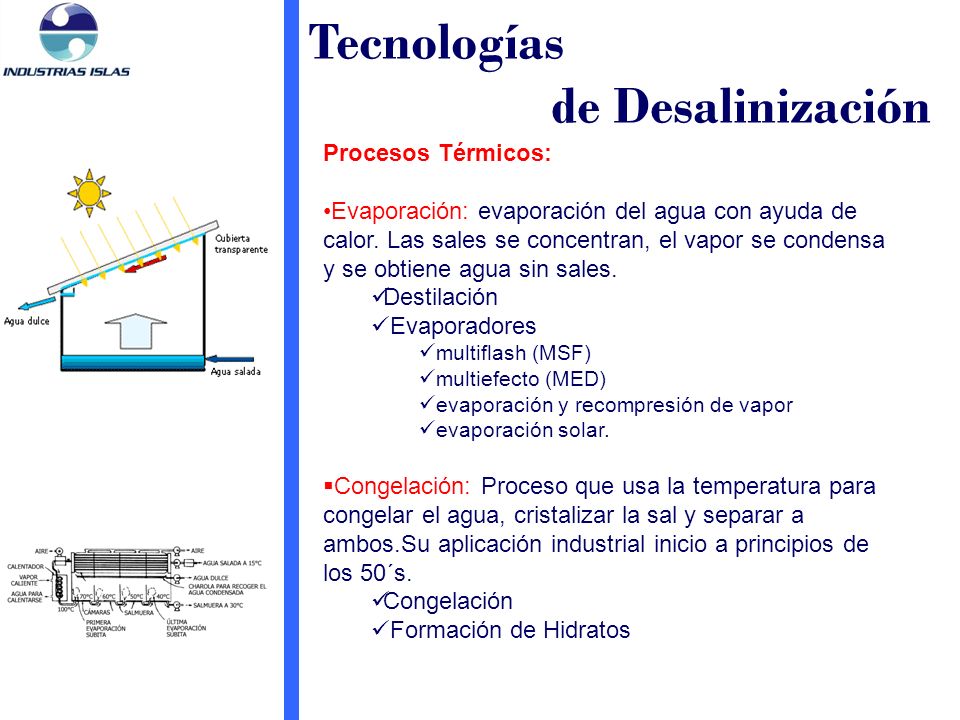

20 Tecnologías de Desalinización Procesos Térmicos: Evaporación: evaporación del agua con ayuda de calor. Las sales se concentran, el vapor se condensa y se obtiene agua sin sales. Destilación Evaporadores multiflash (MSF) multiefecto (MED) evaporación y recompresión de vapor evaporación solar.  Congelación: Proceso que usa la temperatura para congelar el agua, cristalizar la sal y separar a ambos.Su aplicación industrial inicio a principios de los 50´s. Congelación Formación de Hidratos

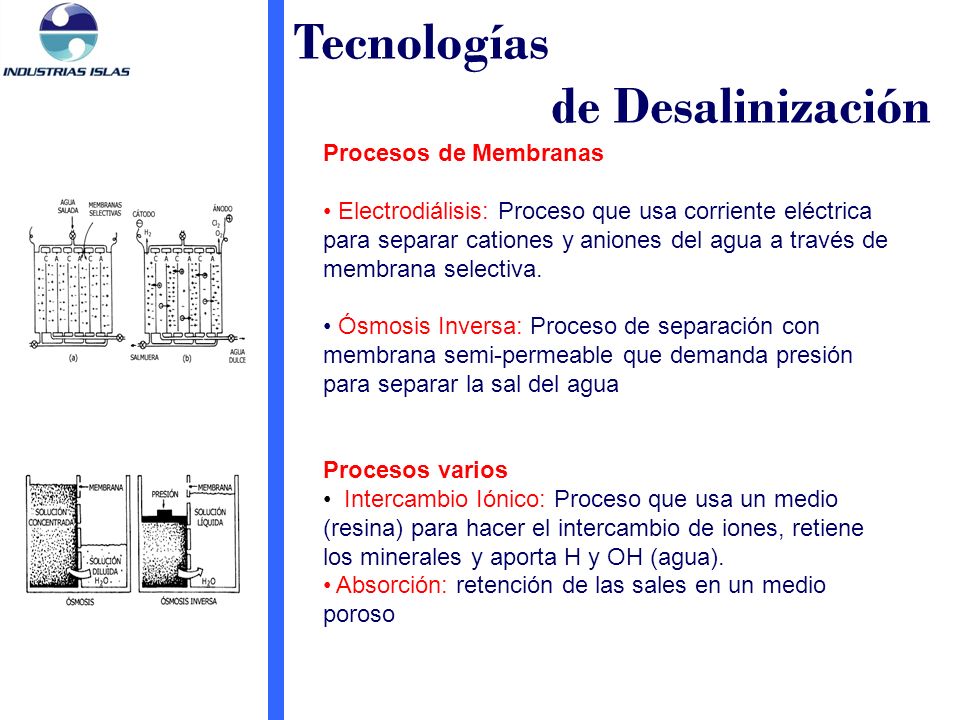

21 Tecnologías de Desalinización Procesos de Membranas Electrodiálisis: Proceso que usa corriente eléctrica para separar cationes y aniones del agua a través de membrana selectiva. Ósmosis Inversa: Proceso de separación con membrana semi-permeable que demanda presión para separar la sal del agua Procesos varios Intercambio Iónico: Proceso que usa un medio (resina) para hacer el intercambio de iones, retiene los minerales y aporta H y OH (agua). Absorción: retención de las sales en un medio poroso

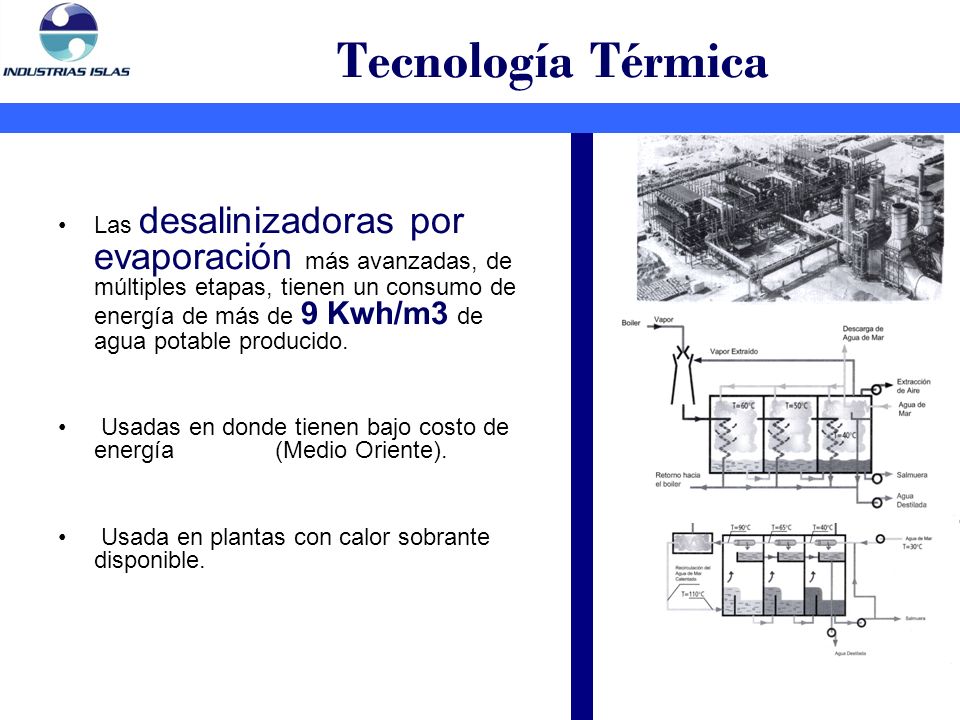

22 Tecnología Térmica Las desalinizadoras por evaporación más avanzadas, de múltiples etapas, tienen un consumo de energía de más de 9 Kwh/m3 de agua potable producido. Usadas en donde tienen bajo costo de energía (Medio Oriente). Usada en plantas con calor sobrante disponible.

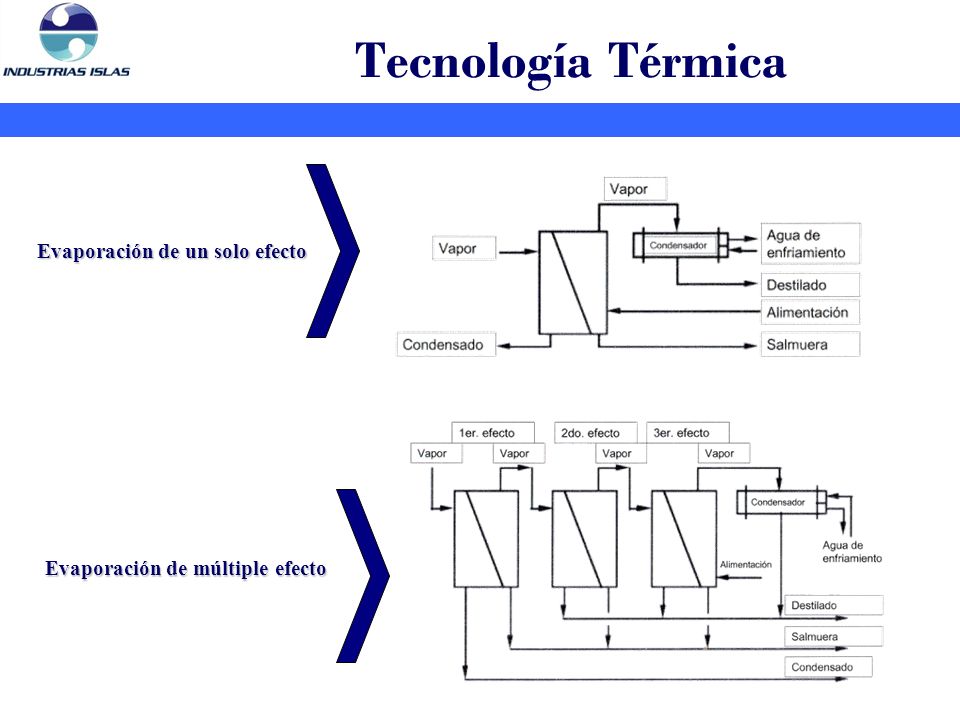

23 Tecnología Térmica Evaporación de un solo efecto Evaporación de múltiple efecto

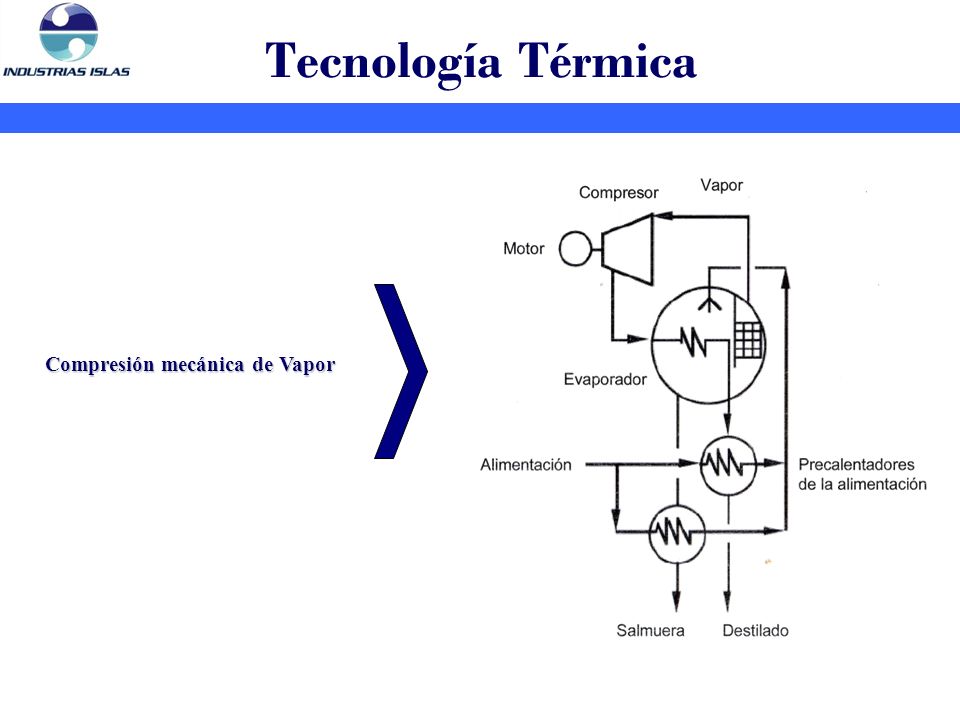

24 Tecnología Térmica Compresión mecánica de Vapor

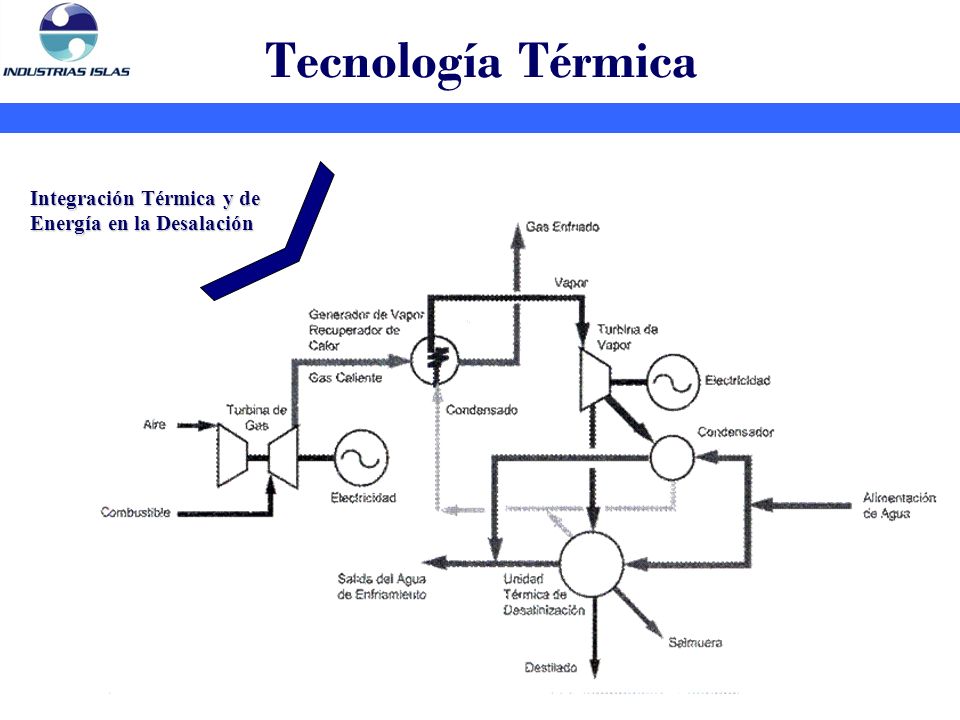

25 Tecnología Térmica Integración Térmica y de Energía en la Desalación

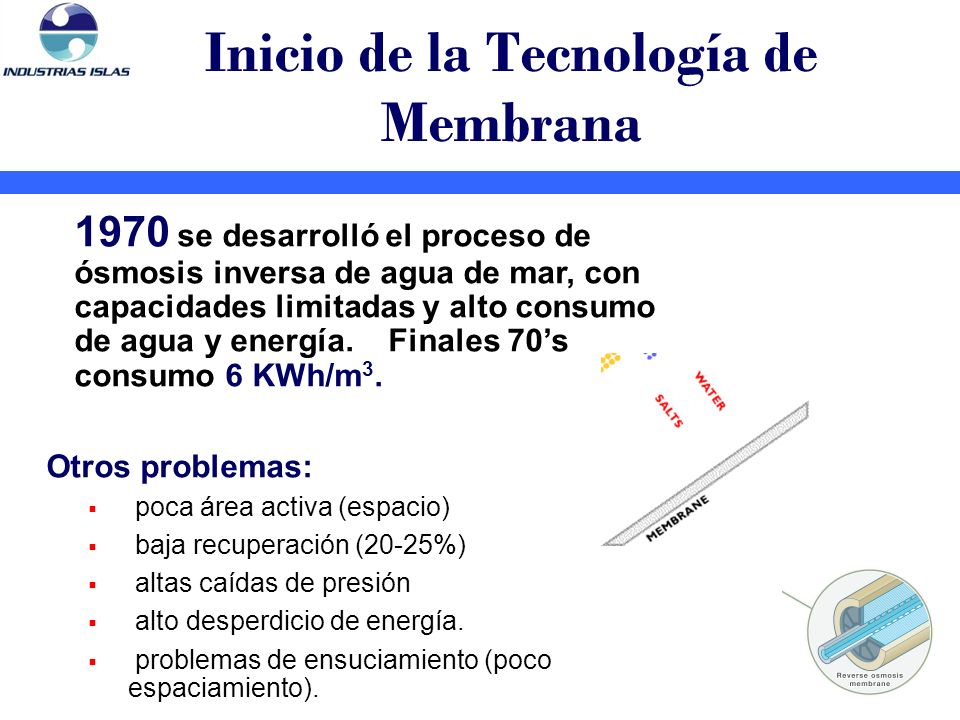

26 Inicio de la Tecnología de Membrana 1970 se desarrolló el proceso de ósmosis inversa de agua de mar, con capacidades limitadas y alto consumo de agua y energía. Finales 70’s consumo 6 KWh/m 3. Otros problemas:  poca área activa (espacio)  baja recuperación (20-25%)  altas caídas de presión  alto desperdicio de energía.  problemas de ensuciamiento (poco espaciamiento).

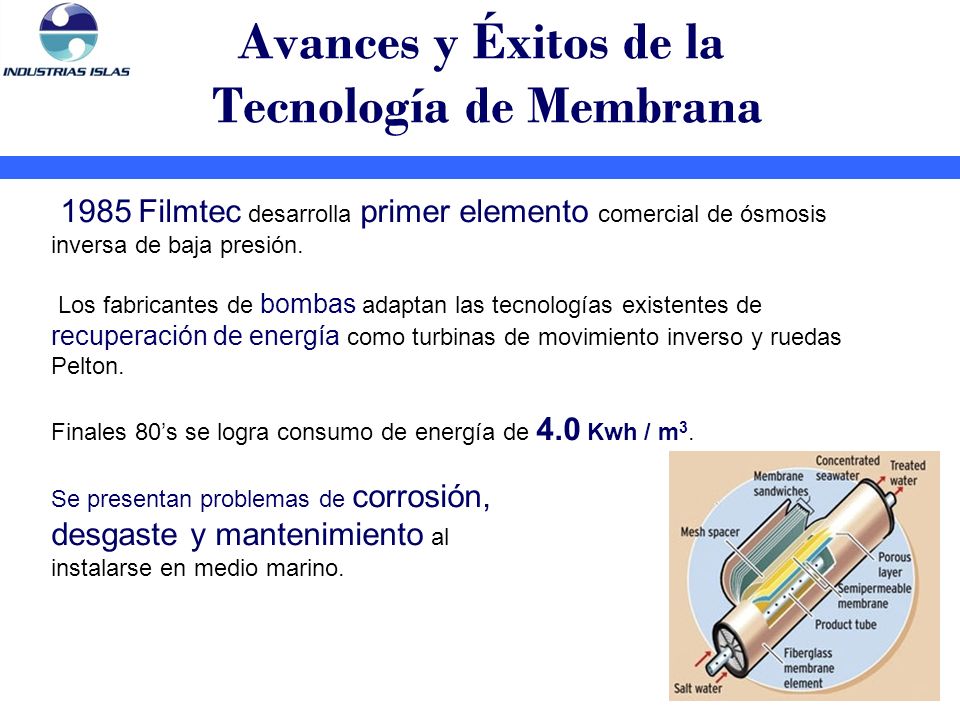

27 Avances y Éxitos de la Tecnología de Membrana 1985 Filmtec desarrolla primer elemento comercial de ósmosis inversa de baja presión. Los fabricantes de bombas adaptan las tecnologías existentes de recuperación de energía como turbinas de movimiento inverso y ruedas Pelton. Finales 80’s se logra consumo de energía de 4.0 Kwh / m 3. Se presentan problemas de corrosión, desgaste y mantenimiento al instalarse en medio marino.

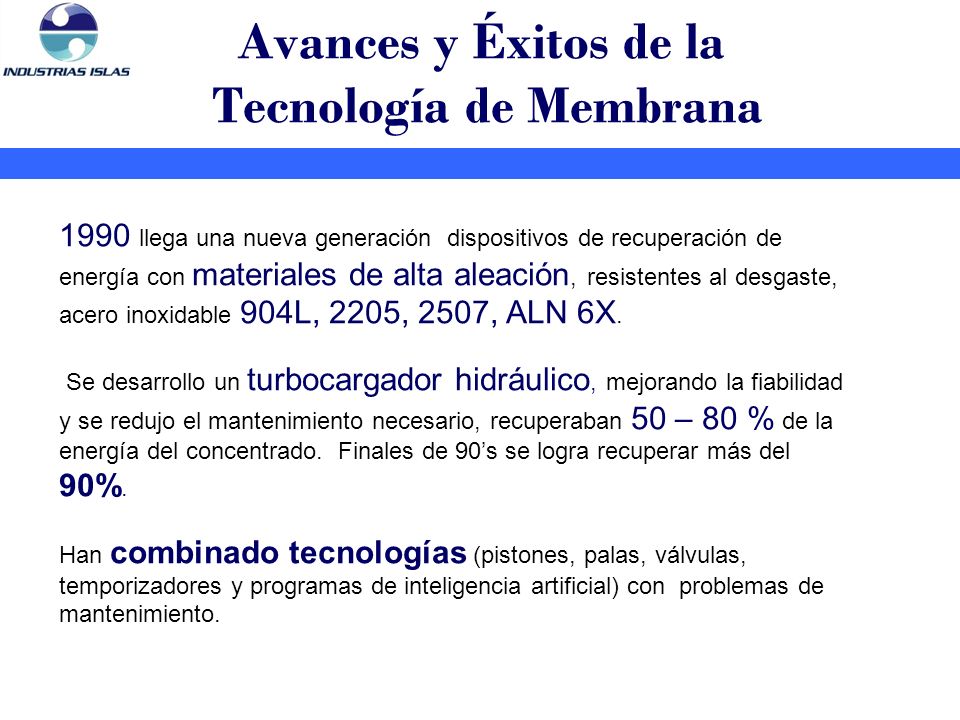

28 Avances y Éxitos de la Tecnología de Membrana 1990 llega una nueva generación dispositivos de recuperación de energía con materiales de alta aleación, resistentes al desgaste, acero inoxidable 904L, 2205, 2507, ALN 6X. Se desarrollo un turbocargador hidráulico, mejorando la fiabilidad y se redujo el mantenimiento necesario, recuperaban 50 – 80 % de la energía del concentrado. Finales de 90’s se logra recuperar más del 90%. Han combinado tecnologías (pistones, palas, válvulas, temporizadores y programas de inteligencia artificial) con problemas de mantenimiento.

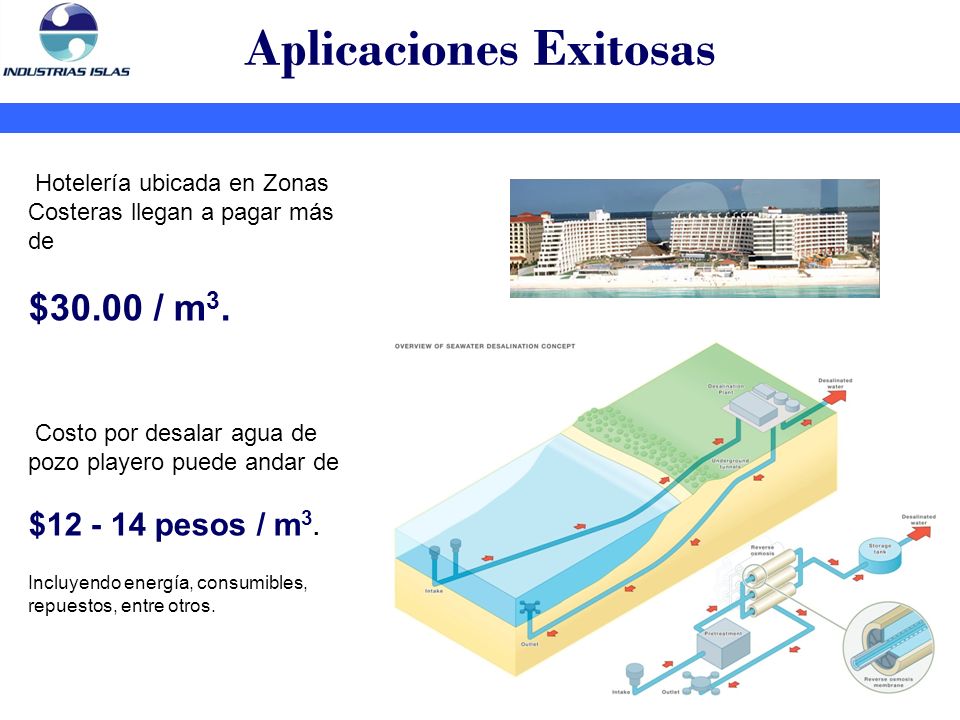

29 Aplicaciones Exitosas Hotelería ubicada en Zonas Costeras llegan a pagar más de $30.00 / m 3. Costo por desalar agua de pozo playero puede andar de $12 - 14 pesos / m 3. Incluyendo energía, consumibles, repuestos, entre otros.

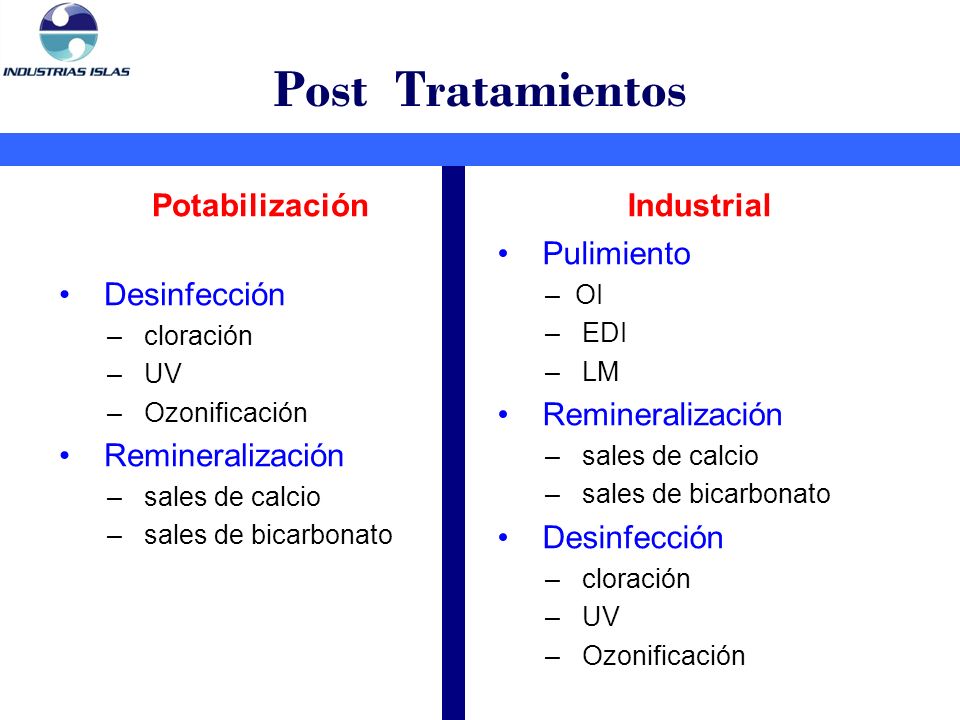

30 Post Tratamientos Potabilización Desinfección – cloración – UV – Ozonificación Remineralización – sales de calcio – sales de bicarbonato Industrial Pulimiento –OI – EDI – LM Remineralización – sales de calcio – sales de bicarbonato Desinfección – cloración – UV – Ozonificación

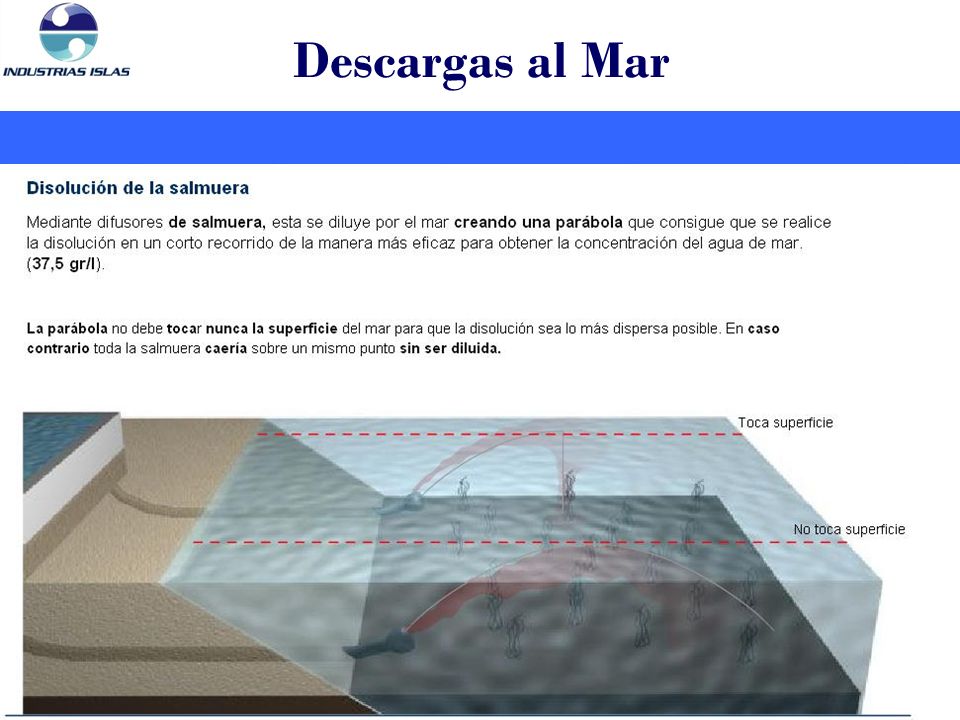

31 Descargas al Mar

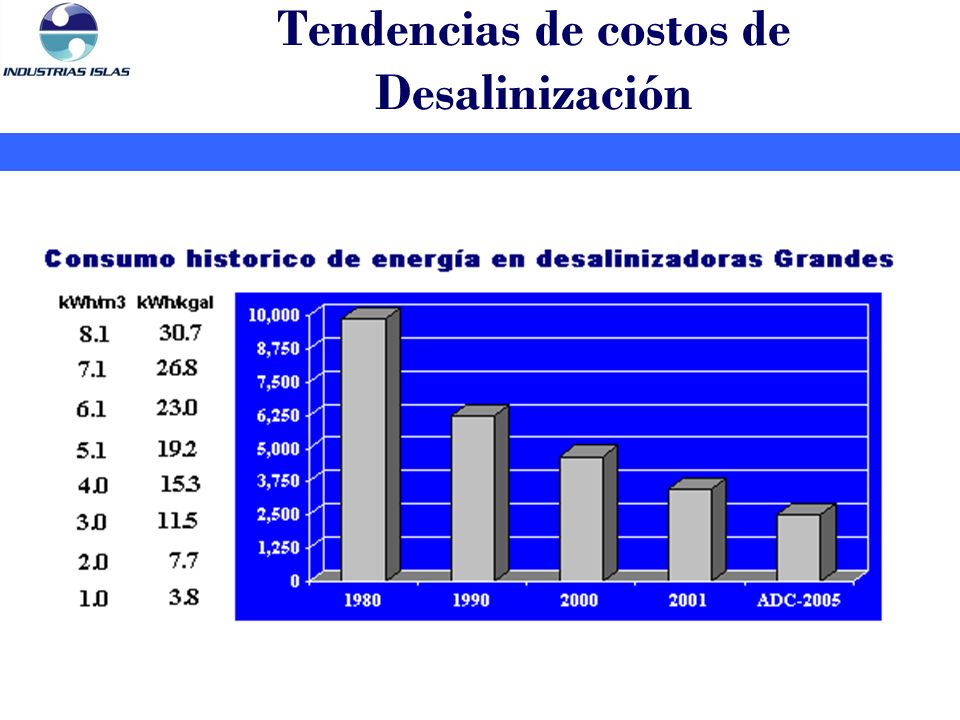

32 Tendencias de costos de Desalinización

33 Industrias Islas en Desalinización Rivera Maya: 12 Desalinizadoras 5,000 M 3 /día Los Cabos: 5 Desalinizadoras 1,600 M 3 /día Nayarit: 4 Desalinizadoras 3,500 M 3 /día Ixtapa: 2 Desalinizadoras 1,200 M 3 /día 11,300 M3/Día = 130 LPS

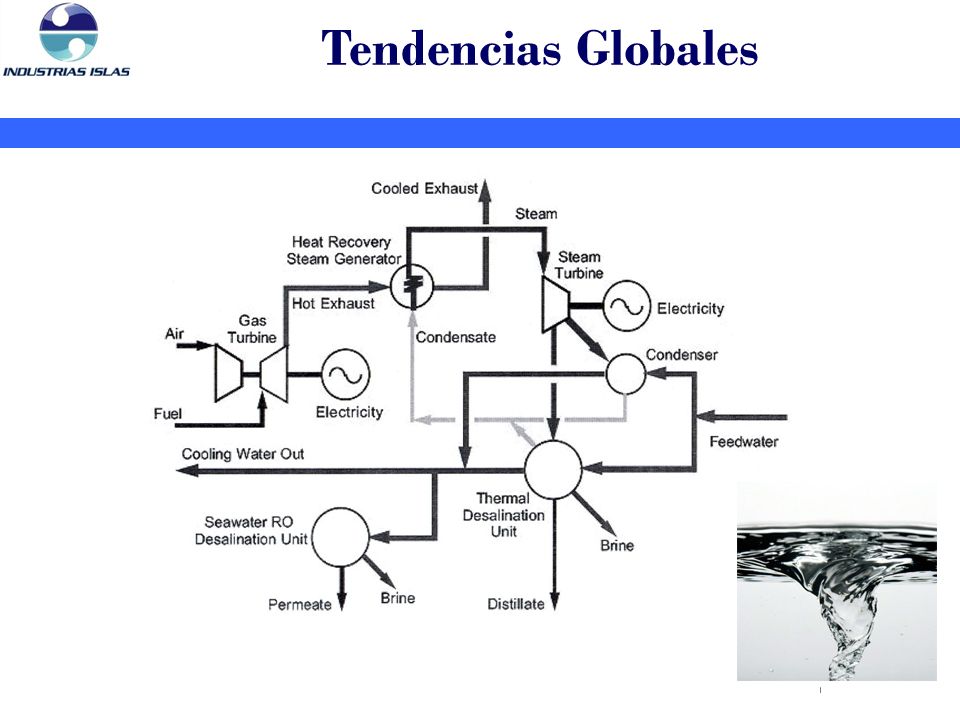

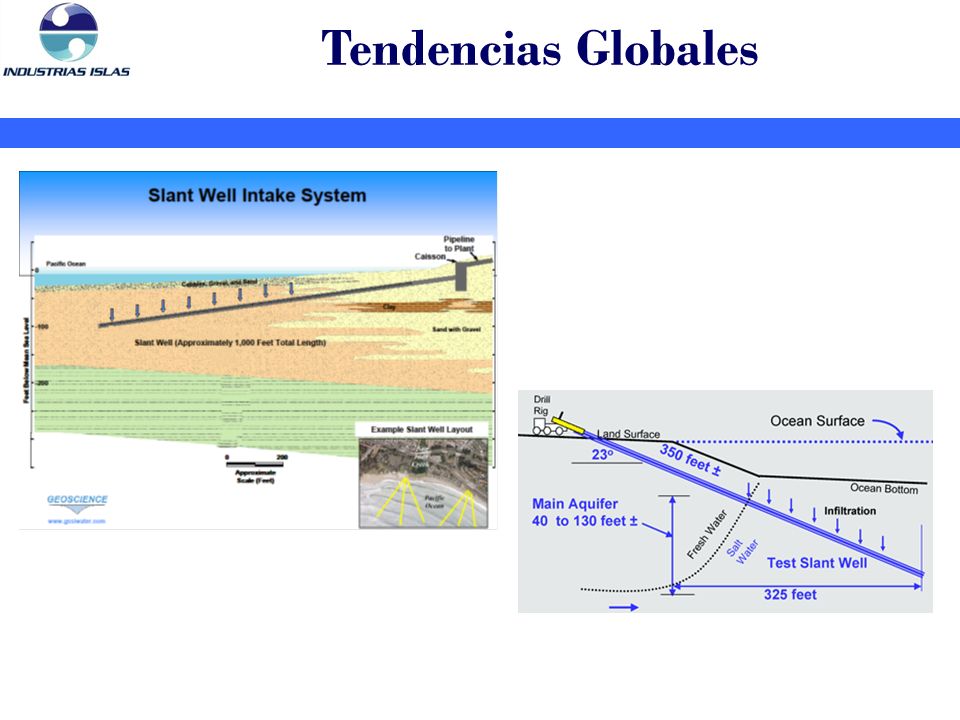

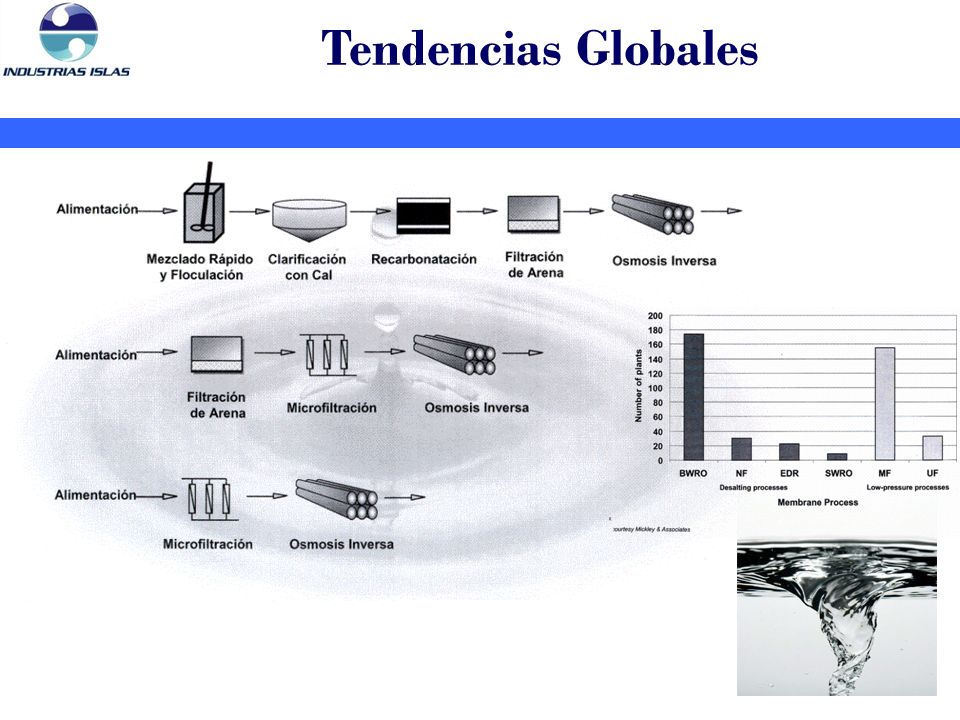

34 Tendencias Globales

35

36

37 GRACIAS……. Ing. Juan Carlos Pacheco Vera Gerente Técnico Industrias Islas, S.A. de C.V. Tel. (81) 83-16-68-90 Fax. (81) 83-16-68-96 Cel. (81)13-11-07-95 jpacheco@industriasislas.com@industriasislas.com www.industriasislas.com Ing. Emerson R. Jiménez Barajas Procesos y Diseño
