1 Schneider Electric 1 – Daniel Salvucci – Mayo 2009 Soluciones en Building Automation

2 Schneider Electric 2 – Daniel Salvucci – Mayo 2009 Sistemas de Video Vigilancia Formación Técnico-Comercial

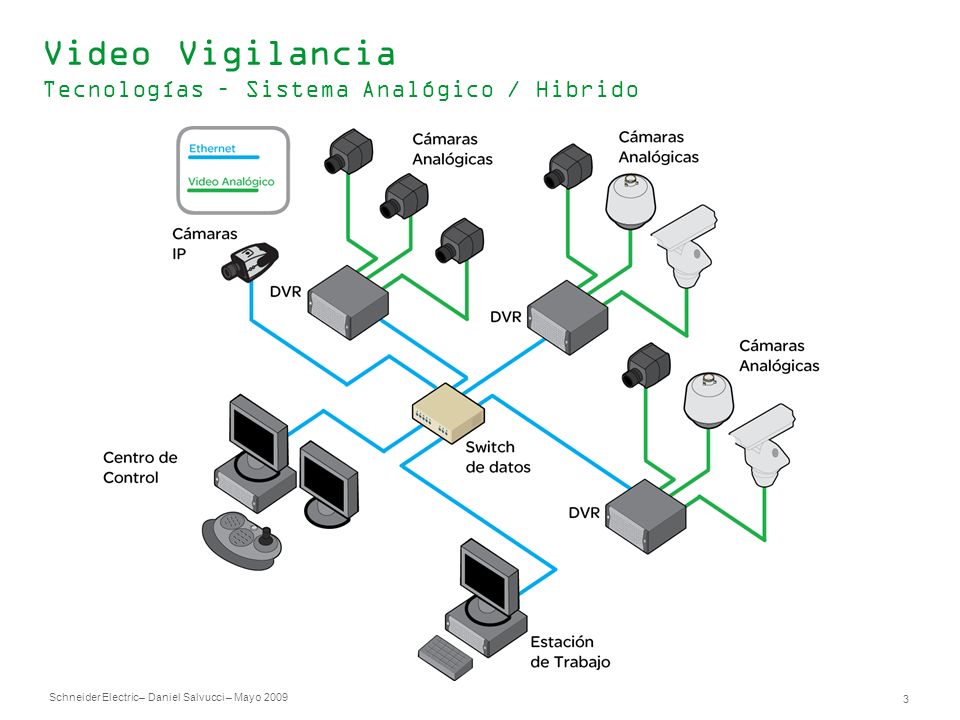

3 Schneider Electric 3 – Daniel Salvucci – Mayo 2009 Video Vigilancia Tecnologías – Sistema Analógico / Hibrido

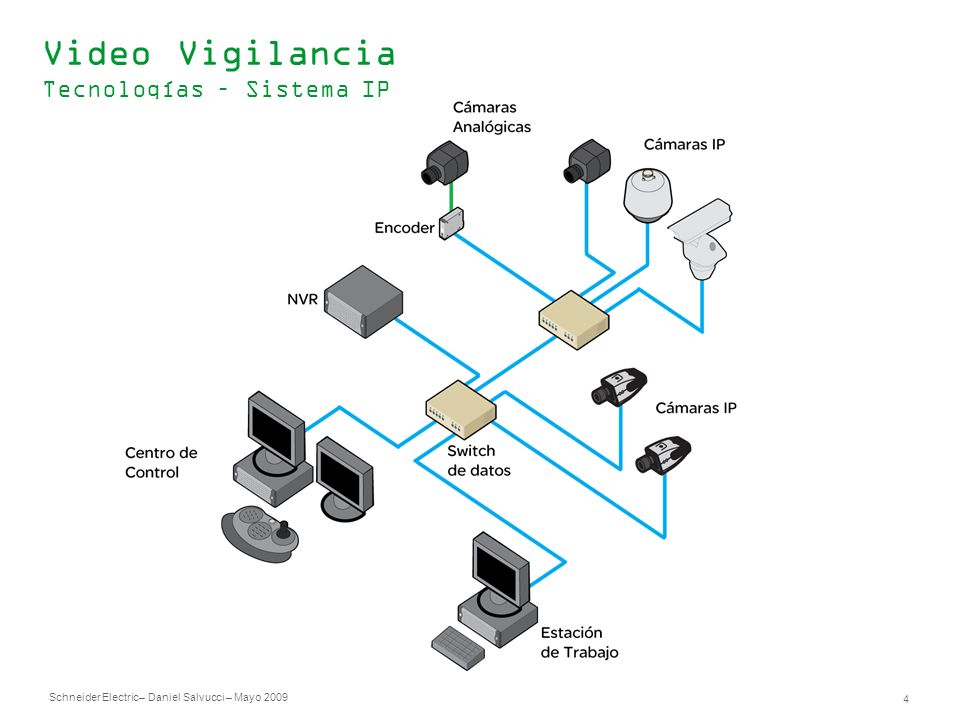

4 Schneider Electric 4 – Daniel Salvucci – Mayo 2009 Video Vigilancia Tecnologías – Sistema IP

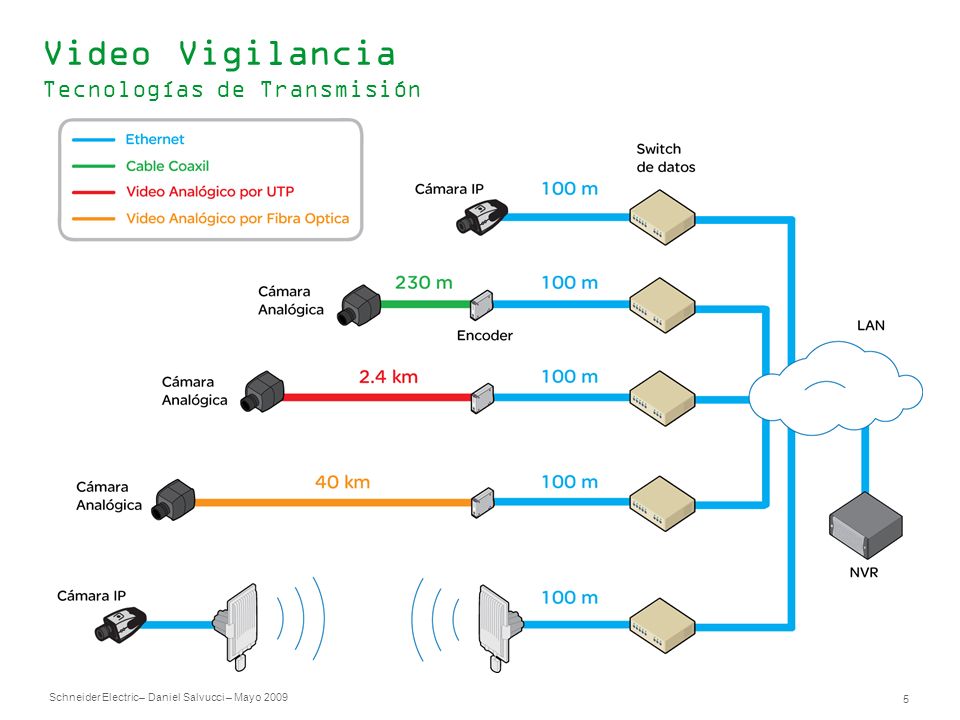

5 Schneider Electric 5 – Daniel Salvucci – Mayo 2009 Video Vigilancia Tecnologías de Transmisión

6 Schneider Electric 6 – Daniel Salvucci – Mayo 2009 Cámaras y Lentes Formación Técnico-Comercial

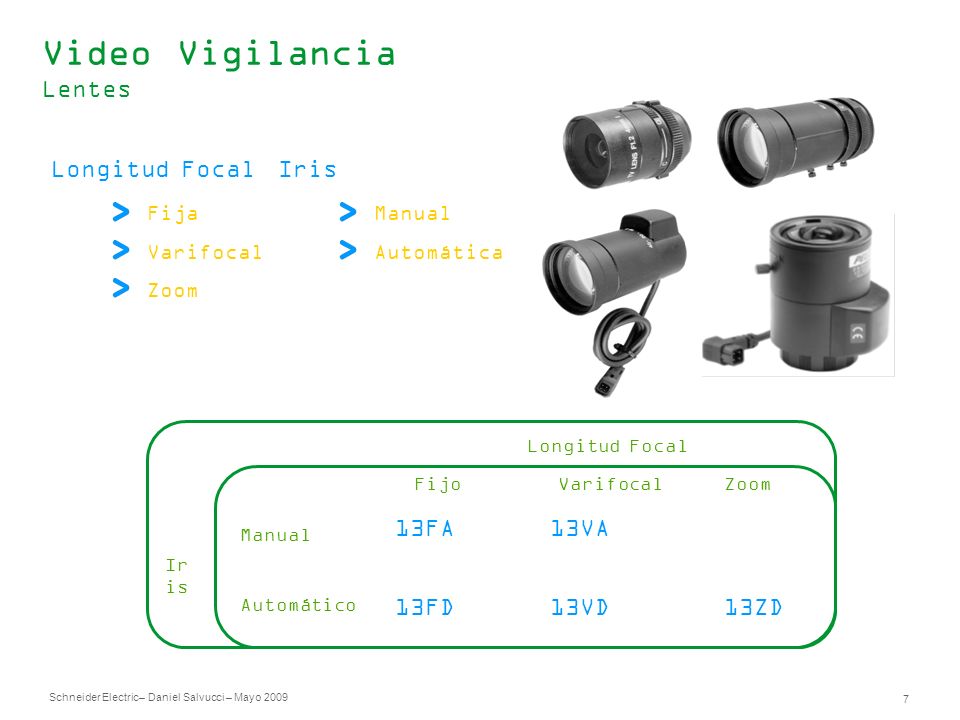

7 Schneider Electric 7 – Daniel Salvucci – Mayo 2009 Video Vigilancia Lentes Longitud Focal Fija Varifocal Zoom Iris Manual Automática Longitud Focal Ir is Manual Automático FijoVarifocalZoom 13FA 13VA 13FD13VD13ZD

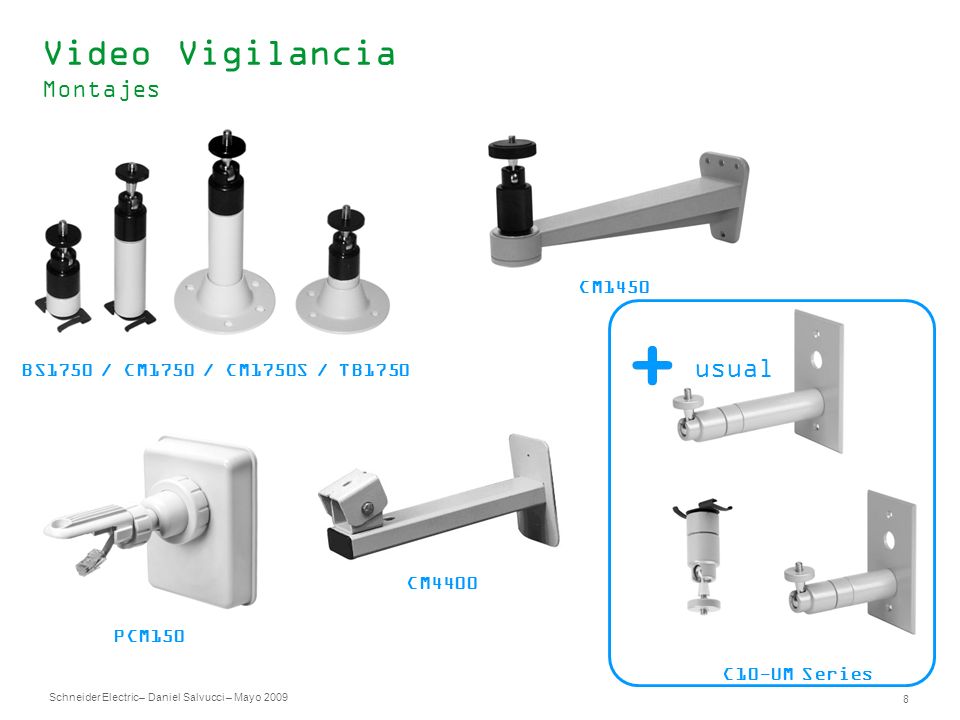

8 Schneider Electric 8 – Daniel Salvucci – Mayo 2009 Video Vigilancia Montajes BS1750 / CM1750 / CM1750S / TB1750 C10-UM Series PCM150 CM1450 CM4400 usual

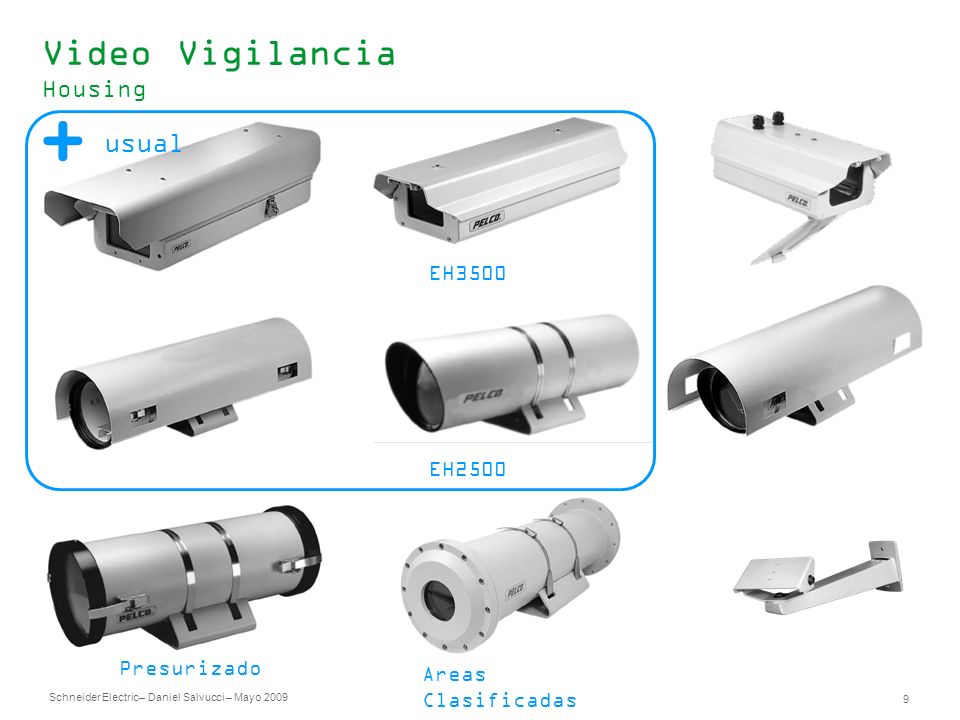

9 Schneider Electric 9 – Daniel Salvucci – Mayo 2009 Video Vigilancia Housing EH3500 EH2500 Areas Clasificadas Presurizado usual

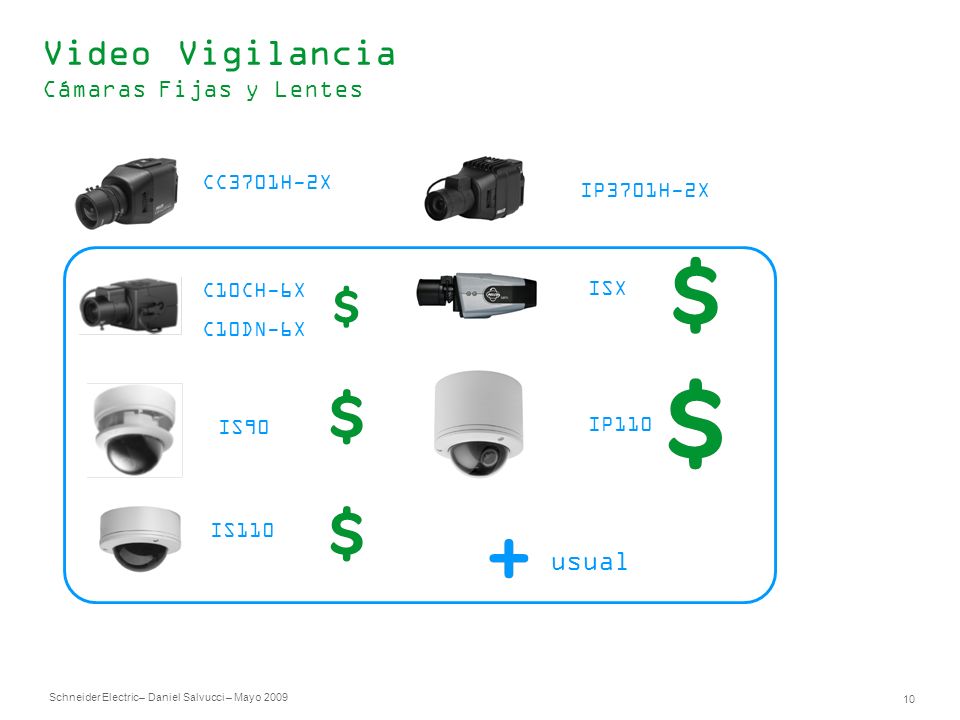

10 Schneider Electric 10 – Daniel Salvucci – Mayo 2009 Video Vigilancia Cámaras Fijas y Lentes CC3701H-2X C10CH-6X C10DN-6X IS90 IS110 IP3701H-2X ISX IP110 usual

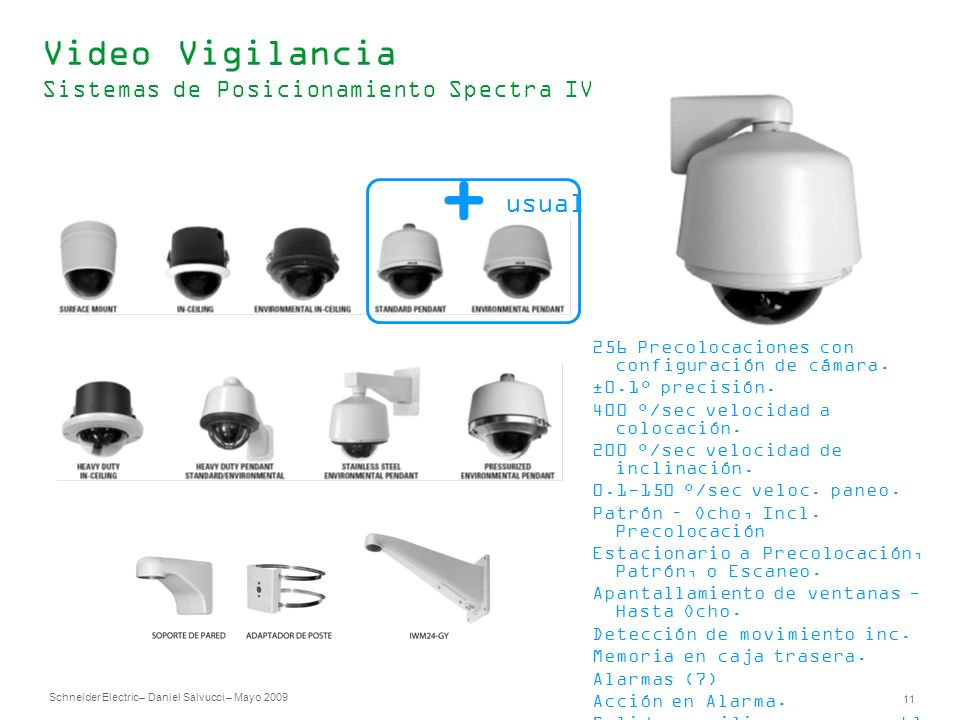

11 Schneider Electric 11 – Daniel Salvucci – Mayo 2009 Video Vigilancia Sistemas de Posicionamiento Spectra IV usual 256 Precolocaciones con configuración de cámara. ±0.1° precisión. 400 °/sec velocidad a colocación. 200 °/sec velocidad de inclinación. 0.1-150 °/sec veloc. paneo. Patrón – Ocho, Incl. Precolocación Estacionario a Precolocación, Patrón, o Escaneo. Apantallamiento de ventanas - Hasta Ocho. Detección de movimiento inc. Memoria en caja trasera. Alarmas (7) Acción en Alarma. Salidas auxiliares programables (2)

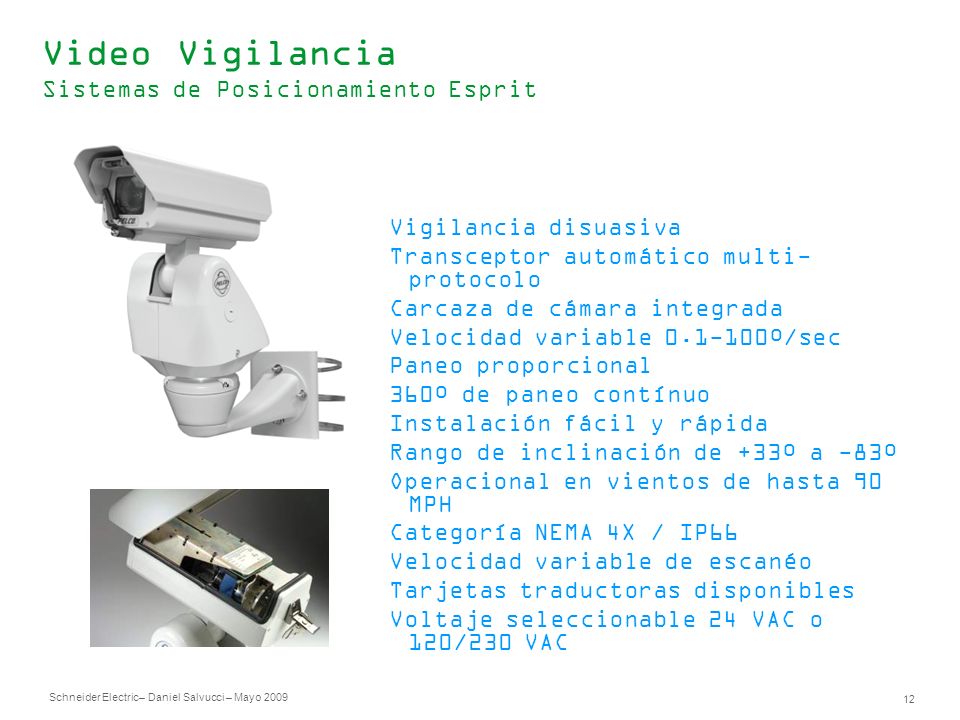

12 Schneider Electric 12 – Daniel Salvucci – Mayo 2009 Video Vigilancia Sistemas de Posicionamiento Esprit Vigilancia disuasiva Transceptor automático multi- protocolo Carcaza de cámara integrada Velocidad variable 0.1-100º/sec Paneo proporcional 360º de paneo contínuo Instalación fácil y rápida Rango de inclinación de +33º a -83º Operacional en vientos de hasta 90 MPH Categoría NEMA 4X / IP66 Velocidad variable de escanéo Tarjetas traductoras disponibles Voltaje seleccionable 24 VAC o 120/230 VAC

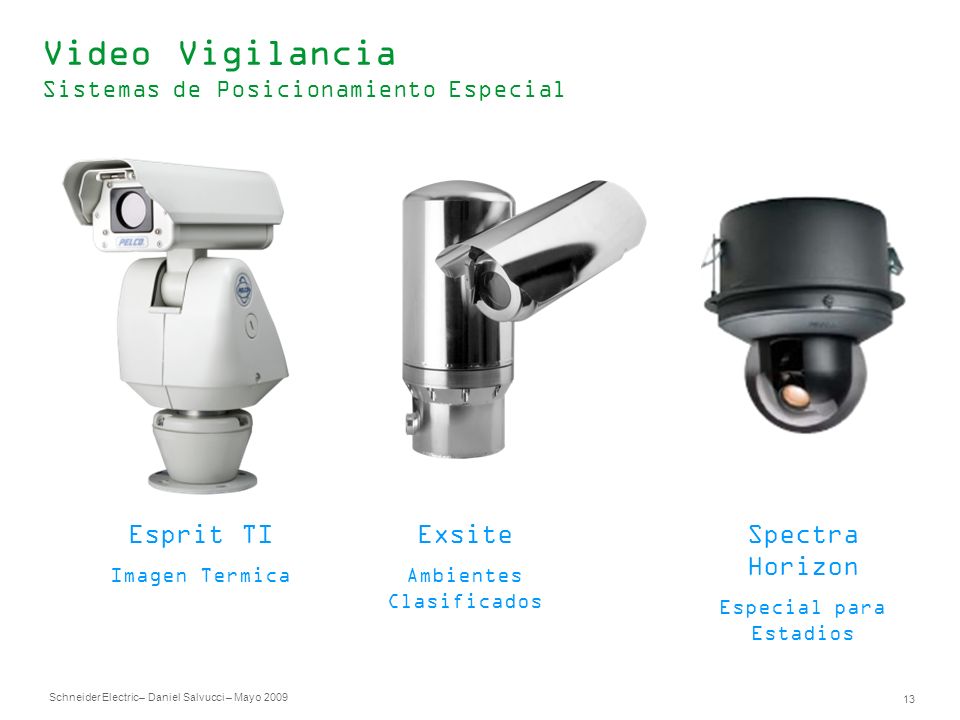

13 Schneider Electric 13 – Daniel Salvucci – Mayo 2009 Video Vigilancia Sistemas de Posicionamiento Especial usual Esprit TI Imagen Termica Exsite Ambientes Clasificados Spectra Horizon Especial para Estadios

14 Schneider Electric 14 – Daniel Salvucci – Mayo 2009 Centro de Control Formación Técnico-Comercial

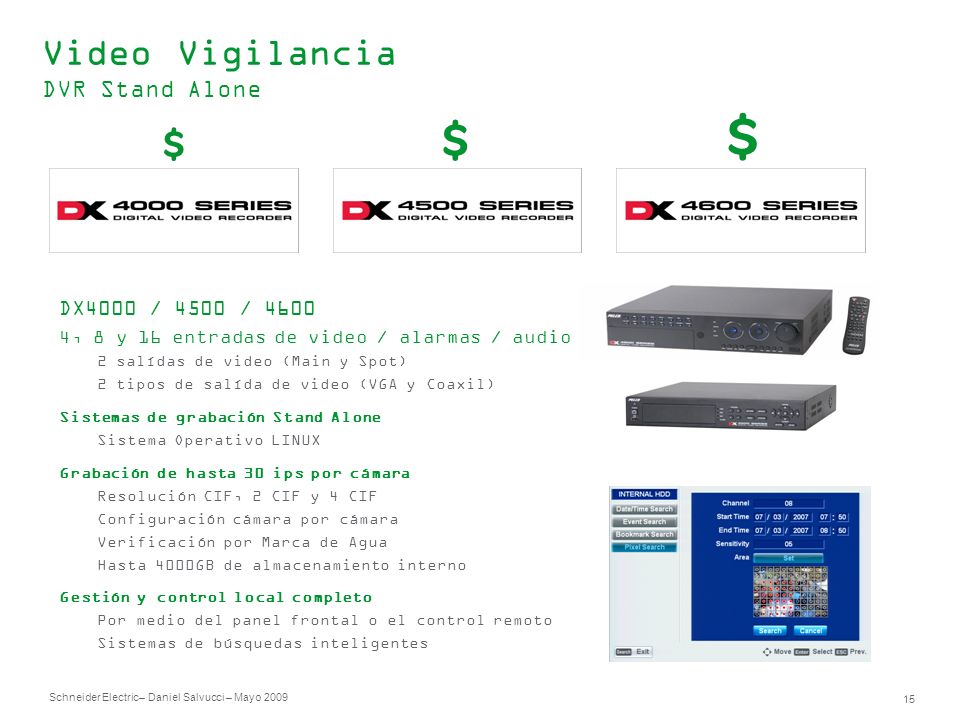

15 Schneider Electric 15 – Daniel Salvucci – Mayo 2009 Video Vigilancia DVR Stand Alone DX4000 / 4500 / 4600 4, 8 y 16 entradas de video / alarmas / audio 2 salídas de video (Main y Spot) 2 tipos de salída de video (VGA y Coaxil) Sistemas de grabación Stand Alone Sistema Operativo LINUX Grabación de hasta 30 ips por cámara Resolución CIF, 2 CIF y 4 CIF Configuración cámara por cámara Verificación por Marca de Agua Hasta 4000GB de almacenamiento interno Gestión y control local completo Por medio del panel frontal o el control remoto Sistemas de búsquedas inteligentes

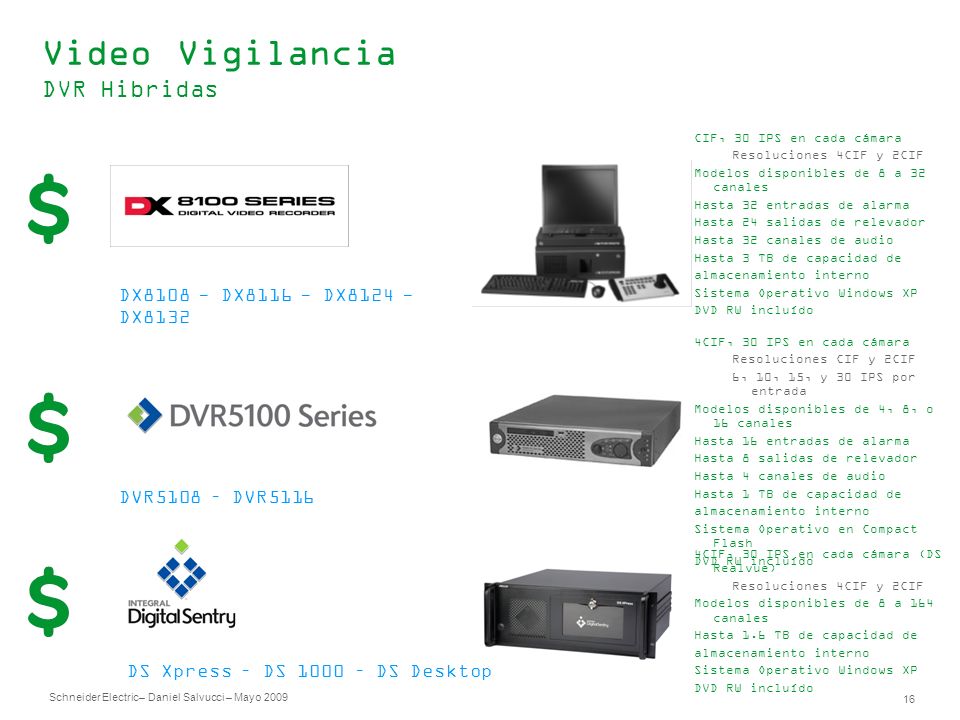

16 Schneider Electric 16 – Daniel Salvucci – Mayo 2009 Video Vigilancia DVR Hibridas DX8108 - DX8116 - DX8124 - DX8132 DVR5108 – DVR5116 DS Xpress – DS 1000 – DS Desktop 4CIF, 30 IPS en cada cámara Resoluciones CIF y 2CIF 6, 10, 15, y 30 IPS por entrada Modelos disponibles de 4, 8, o 16 canales Hasta 16 entradas de alarma Hasta 8 salidas de relevador Hasta 4 canales de audio Hasta 1 TB de capacidad de almacenamiento interno Sistema Operativo en Compact Flash DVD RW incluído CIF, 30 IPS en cada cámara Resoluciones 4CIF y 2CIF Modelos disponibles de 8 a 32 canales Hasta 32 entradas de alarma Hasta 24 salidas de relevador Hasta 32 canales de audio Hasta 3 TB de capacidad de almacenamiento interno Sistema Operativo Windows XP DVD RW incluído 4CIF, 30 IPS en cada cámara (DS Realvue) Resoluciones 4CIF y 2CIF Modelos disponibles de 8 a 164 canales Hasta 1.6 TB de capacidad de almacenamiento interno Sistema Operativo Windows XP DVD RW incluído

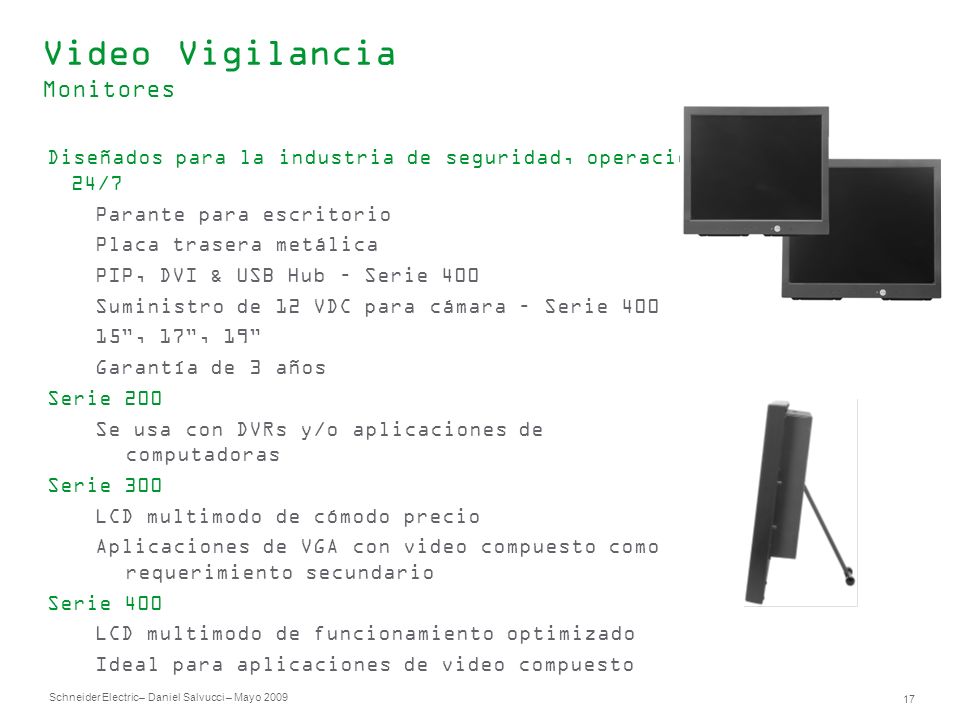

17 Schneider Electric 17 – Daniel Salvucci – Mayo 2009 Video Vigilancia Monitores Diseñados para la industria de seguridad, operación 24/7 Parante para escritorio Placa trasera metálica PIP, DVI & USB Hub – Serie 400 Suministro de 12 VDC para cámara – Serie 400 15”, 17”, 19” Garantía de 3 años Serie 200 Se usa con DVRs y/o aplicaciones de computadoras Serie 300 LCD multimodo de cómodo precio Aplicaciones de VGA con video compuesto como requerimiento secundario Serie 400 LCD multimodo de funcionamiento optimizado Ideal para aplicaciones de video compuesto

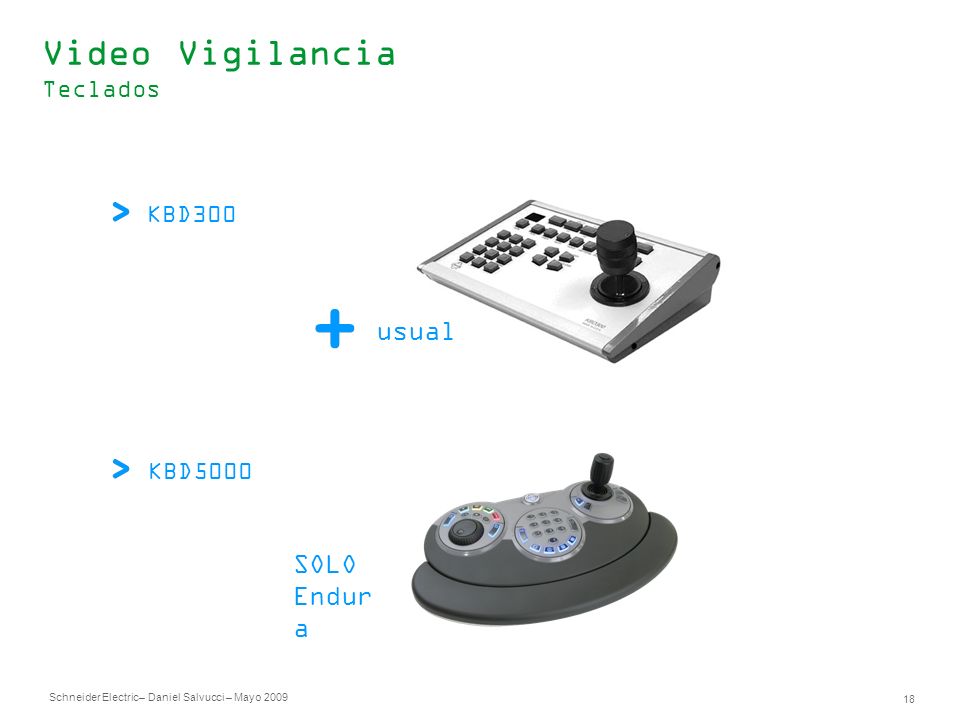

18 Schneider Electric 18 – Daniel Salvucci – Mayo 2009 Video Vigilancia Teclados KBD300 KBD5000 usual SOLO Endur a

19 Schneider Electric 19 – Daniel Salvucci – Mayo 2009 IP Sistemas IP Formación Técnico-Comercial

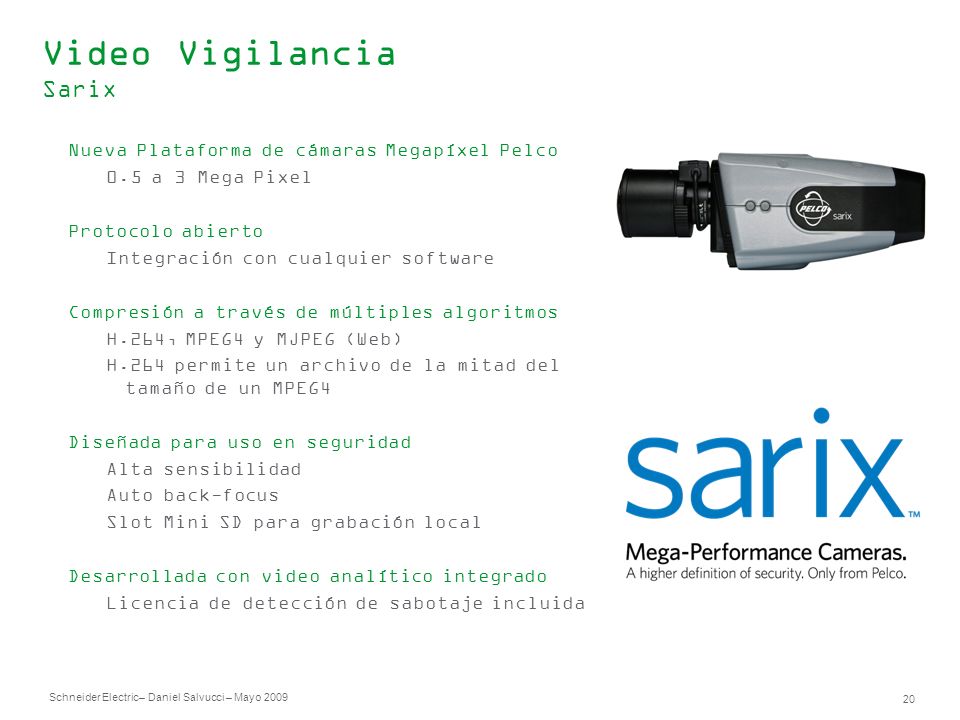

20 Schneider Electric 20 – Daniel Salvucci – Mayo 2009 Nueva Plataforma de cámaras Megapíxel Pelco 0.5 a 3 Mega Pixel Protocolo abierto Integración con cualquier software Compresión a través de múltiples algoritmos H.264, MPEG4 y MJPEG (Web) H.264 permite un archivo de la mitad del tamaño de un MPEG4 Diseñada para uso en seguridad Alta sensibilidad Auto back-focus Slot Mini SD para grabación local Desarrollada con video analítico integrado Licencia de detección de sabotaje incluida Video Vigilancia Sarix

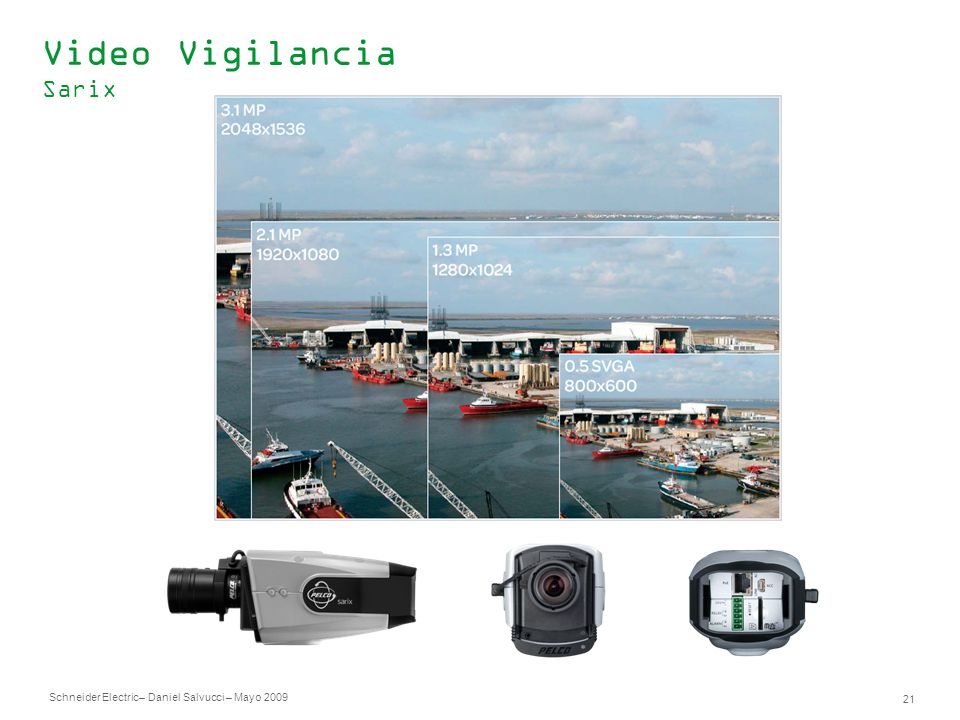

21 Schneider Electric 21 – Daniel Salvucci – Mayo 2009 Video Vigilancia Sarix

22 Schneider Electric 22 – Daniel Salvucci – Mayo 2009 Idénticas características de transmisión que las cámaras IP 3 streamings de video, 2 MPEG-4 y 1 MJPEG Servidor Web incorporado 30 ips @ 4CIF @ 2Mbps Arquitectura abierta para integración PoE o 24Vac 7 entradas de alarma y 2 salidas de relé En los modelos de 22x, 23x y 35x Agenda Interna para Eventos La cámara posee un reloj interno Los Presets y las Rondas pueden ser programados en horarios específicos Recuerde, con la “Placa Encoder” le da flexibilidad a sistemas existentes Domos Spectra IP Posibilidad de transformar Domos Spectra IV en Domos Spectra IP Video Vigilancia Spectra IV IP

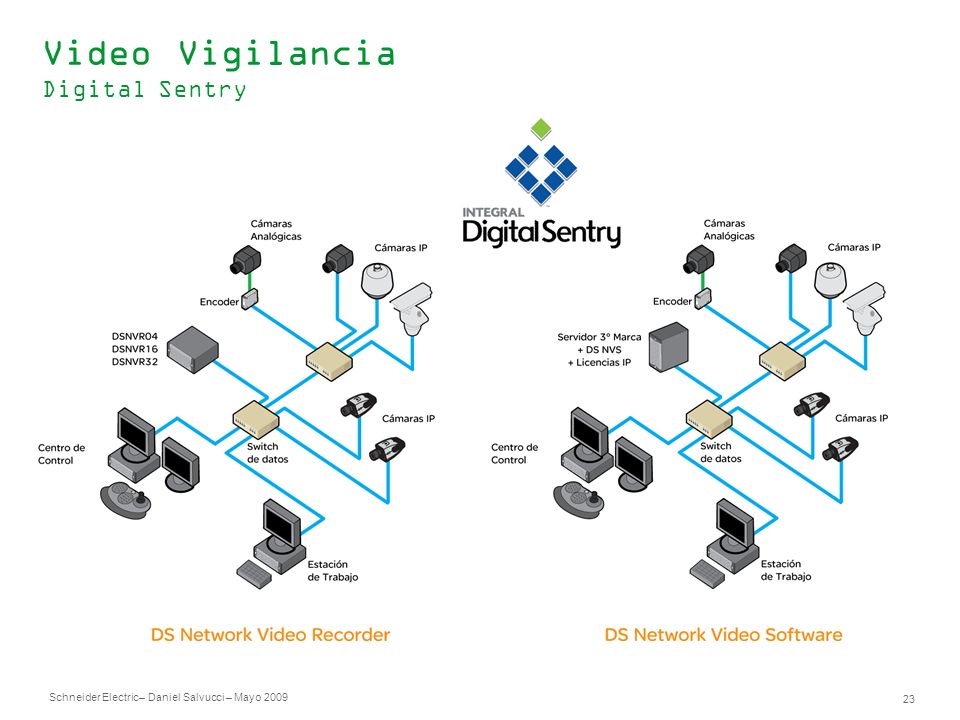

23 Schneider Electric 23 – Daniel Salvucci – Mayo 2009 Video Vigilancia Digital Sentry

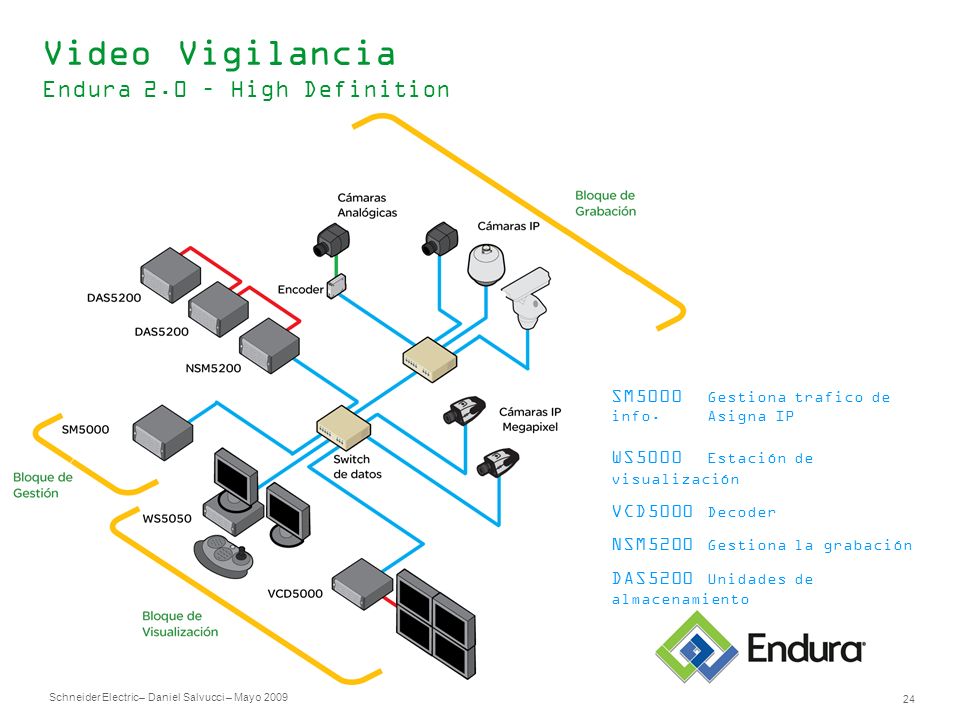

24 Schneider Electric 24 – Daniel Salvucci – Mayo 2009 Video Vigilancia Endura 2.0 – High Definition SM5000 Gestiona trafico de info. Asigna IP WS5000 Estación de visualización VCD5000 Decoder NSM5200 Gestiona la grabación DAS5200 Unidades de almacenamiento

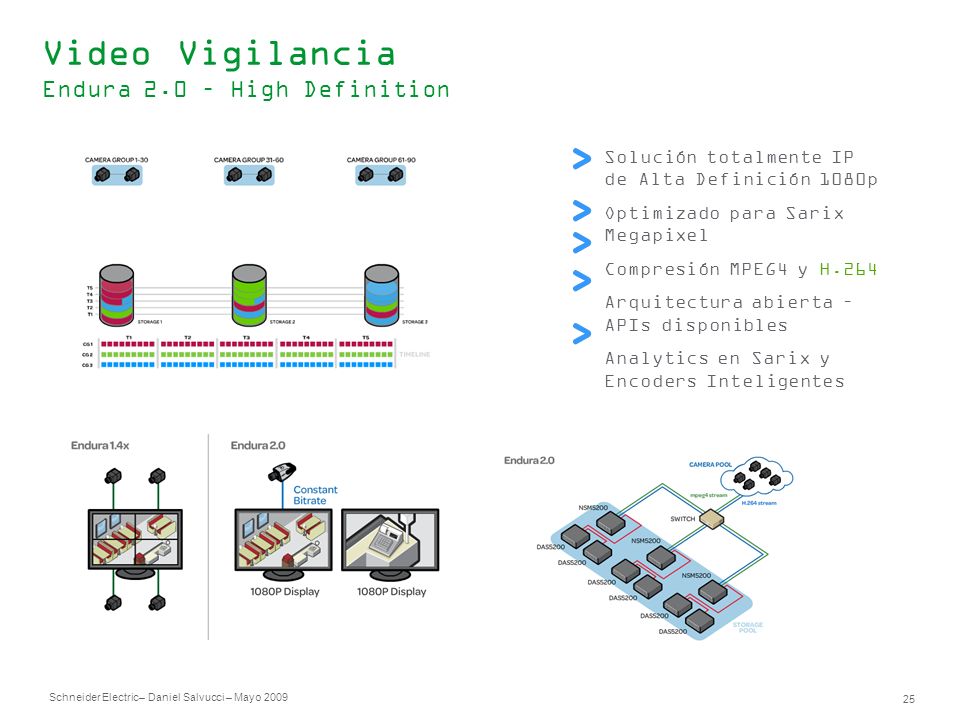

25 Schneider Electric 25 – Daniel Salvucci – Mayo 2009 Video Vigilancia Endura 2.0 – High Definition Solución totalmente IP de Alta Definición 1080p Optimizado para Sarix Megapixel Compresión MPEG4 y H.264 Arquitectura abierta – APIs disponibles Analytics en Sarix y Encoders Inteligentes
