1 Profesora : Claudia Castro - Alumnos: Yeissy Jara, Luis Jofre, M. Paz Lama - Carrera : Arquitectura Facultad de Arquitectura, Urbanismo y Geografía - Universidad de Concepción Arquitectura y Estructura Trabajo Grupal Número I

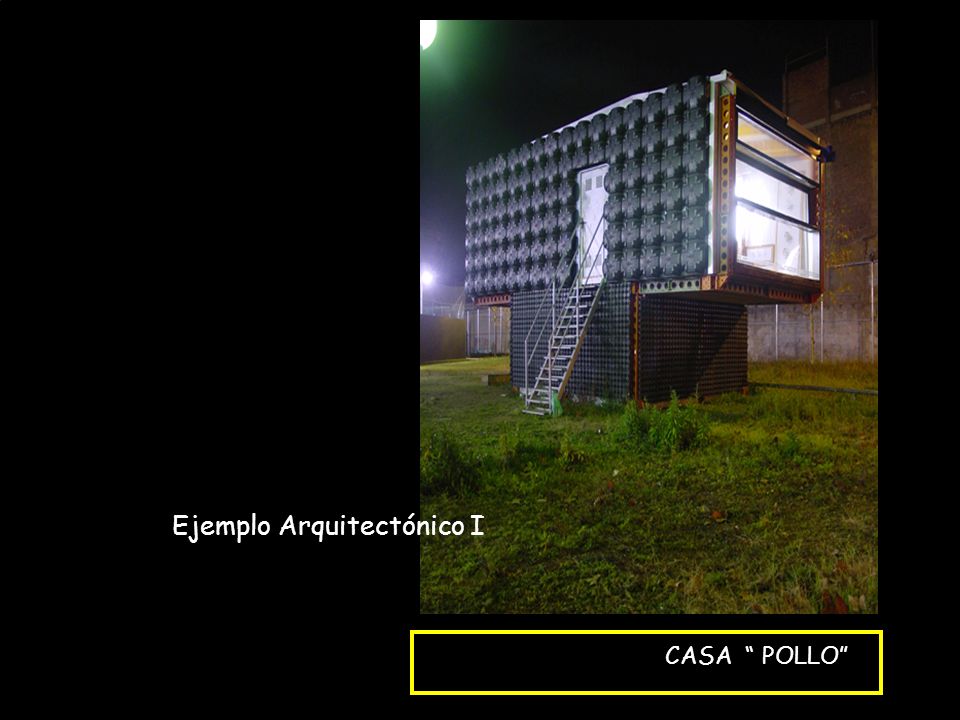

2 CASA “ POLLO” Ejemplo Arquitectónico I

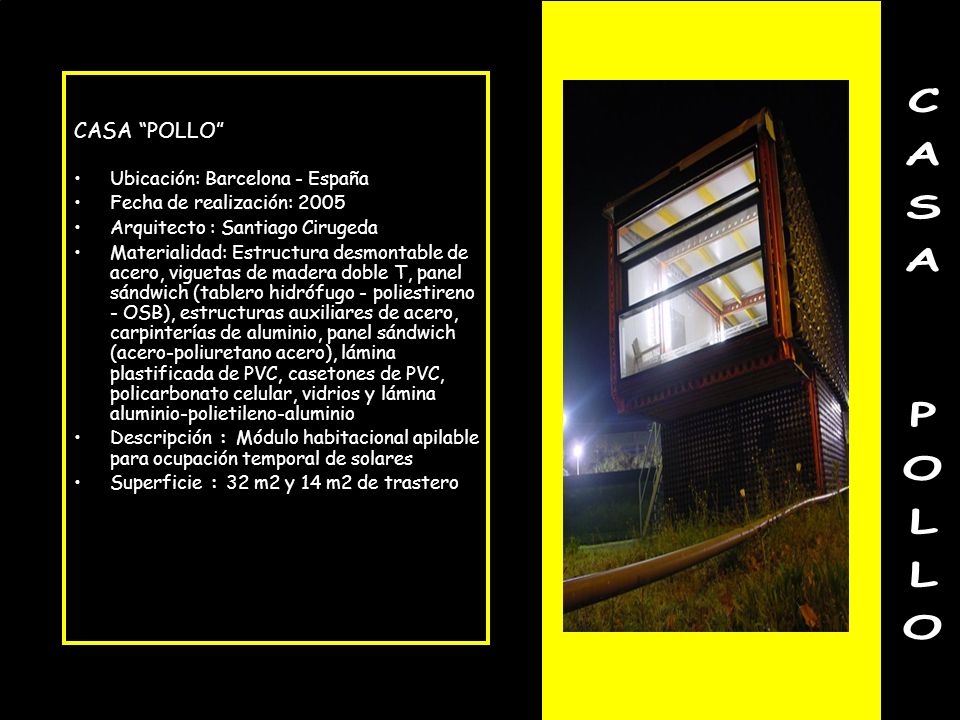

3 CASA “POLLO” Ubicación: Barcelona - España Fecha de realización: 2005 Arquitecto : Santiago Cirugeda Materialidad: Estructura desmontable de acero, viguetas de madera doble T, panel sándwich (tablero hidrófugo - poliestireno - OSB), estructuras auxiliares de acero, carpinterías de aluminio, panel sándwich (acero-poliuretano acero), lámina plastificada de PVC, casetones de PVC, policarbonato celular, vidrios y lámina aluminio-polietileno-aluminio Descripción : Módulo habitacional apilable para ocupación temporal de solares Superficie : 32 m2 y 14 m2 de trastero

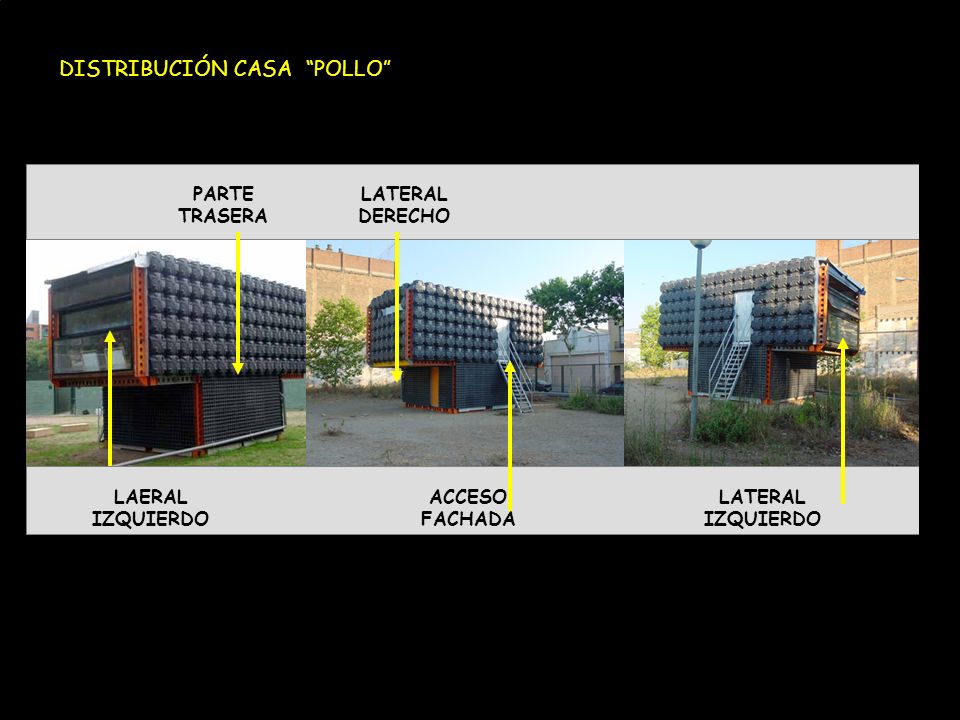

4 Los módulos aparecen recubiertos por una piel de casetones de plástico negro que habitualmente se utilizan como módulos de hormigonado para la construcción de forjados sanitarios, atravesados cada uno de ellos por cuatro varillas metálicas ACCESO FACHADA LATERAL IZQUIERDO LATERAL DERECHO LAERAL IZQUIERDO PARTE TRASERA DISTRIBUCIÓN CASA “POLLO”

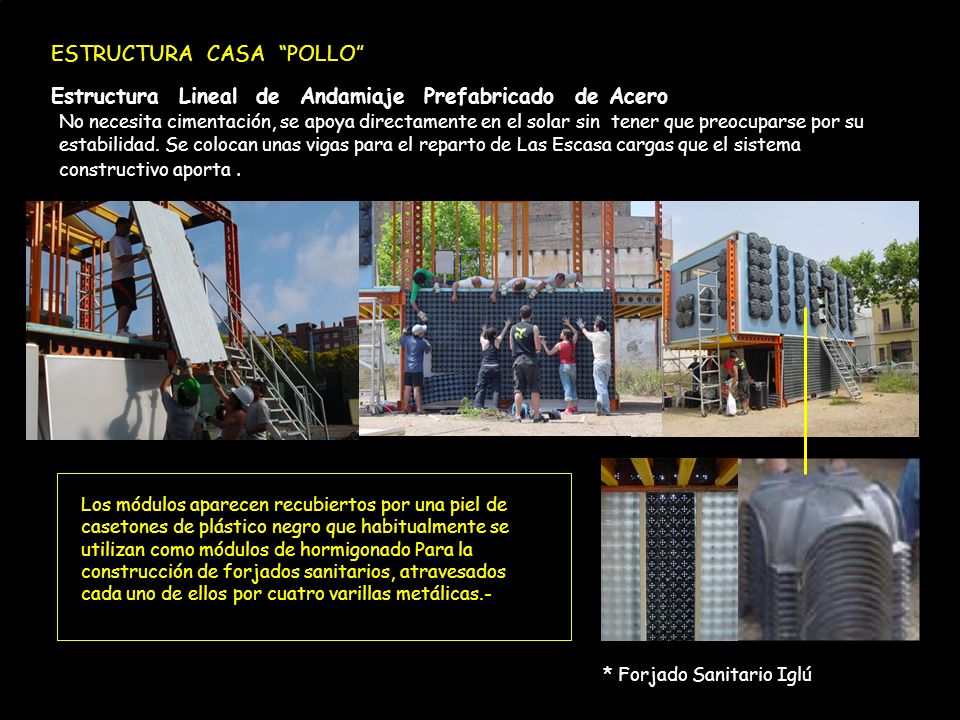

5 Los módulos aparecen recubiertos por una piel de casetones de plástico negro que habitualmente se utilizan como módulos de hormigonado para la construcción de forjados sanitarios, atravesados cada uno de ellos por cuatro varillas metálicas ESTRUCTURA CASA “POLLO” Estructura Lineal de Andamiaje Prefabricado de Acero * Forjado Sanitario Iglú Los módulos aparecen recubiertos por una piel de casetones de plástico negro que habitualmente se utilizan como módulos de hormigonado Para la construcción de forjados sanitarios, atravesados cada uno de ellos por cuatro varillas metálicas.- No necesita cimentación, se apoya directamente en el solar sin tener que preocuparse por su estabilidad. Se colocan unas vigas para el reparto de Las Escasa cargas que el sistema constructivo aporta..

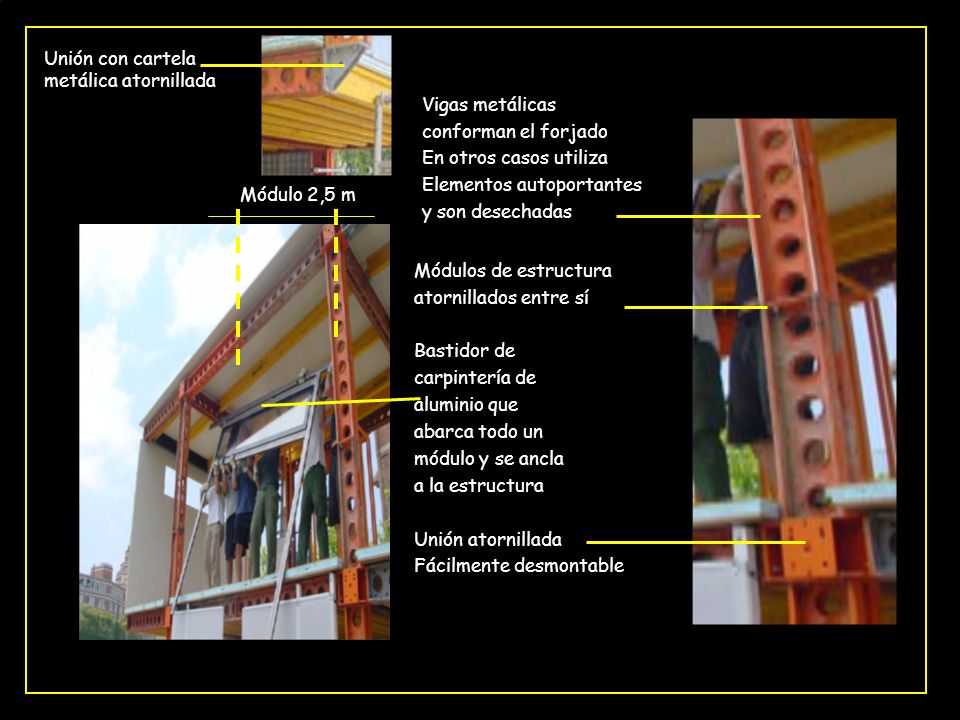

6 Vigas metálicas conforman el forjado En otros casos utiliza Elementos autoportantes y son desechadas Módulos de estructura atornillados entre sí Bastidor de carpintería de aluminio que abarca todo un módulo y se ancla a la estructura Unión atornillada Fácilmente desmontable Unión con cartela metálica atornillada Módulo 2,5 m

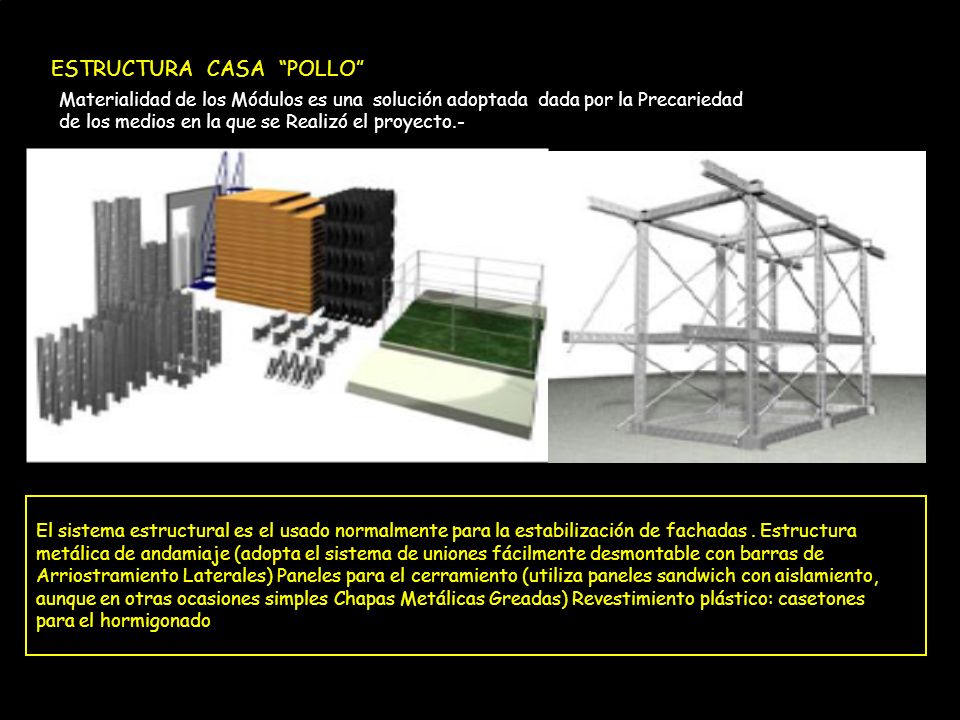

7 Materialidad de los Módulos es una solución adoptada dada por la Precariedad de los medios en la que se Realizó el proyecto.- El sistema estructural es el usado normalmente para la estabilización de fachadas. Estructura metálica de andamiaje (adopta el sistema de uniones fácilmente desmontable con barras de Arriostramiento Laterales) Paneles para el cerramiento (utiliza paneles sandwich con aislamiento, aunque en otras ocasiones simples Chapas Metálicas Greadas) Revestimiento plástico: casetones para el hormigonado ESTRUCTURA CASA “POLLO”

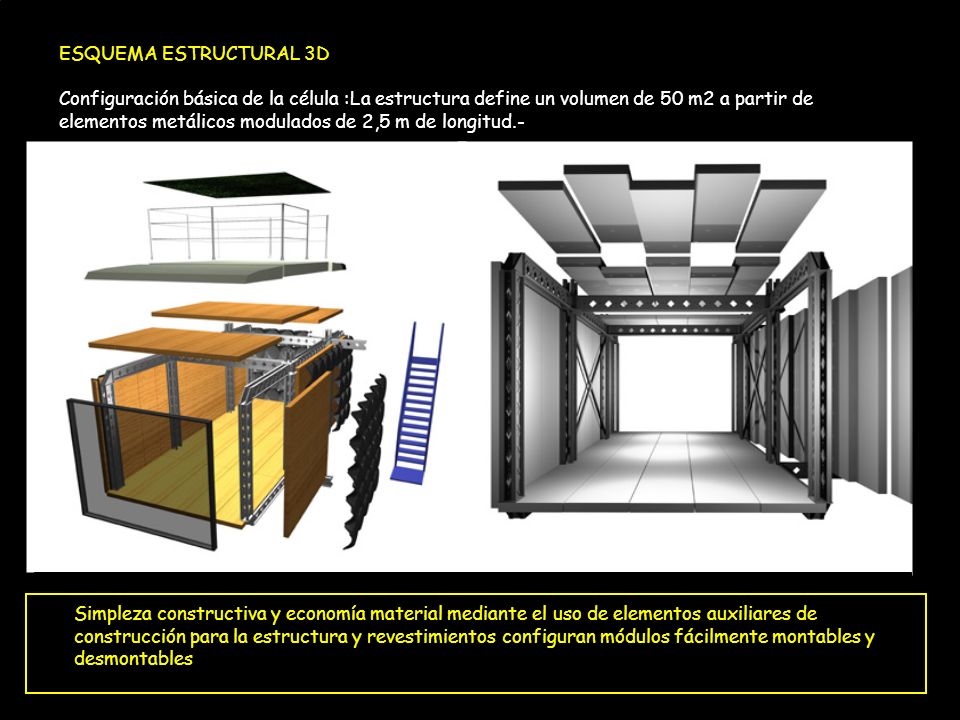

8 ESQUEMA ESTRUCTURAL 3D Configuración básica de la célula :La estructura define un volumen de 50 m2 a partir de elementos metálicos modulados de 2,5 m de longitud.- Simpleza constructiva y economía material mediante el uso de elementos auxiliares de construcción para la estructura y revestimientos configuran módulos fácilmente montables y desmontables

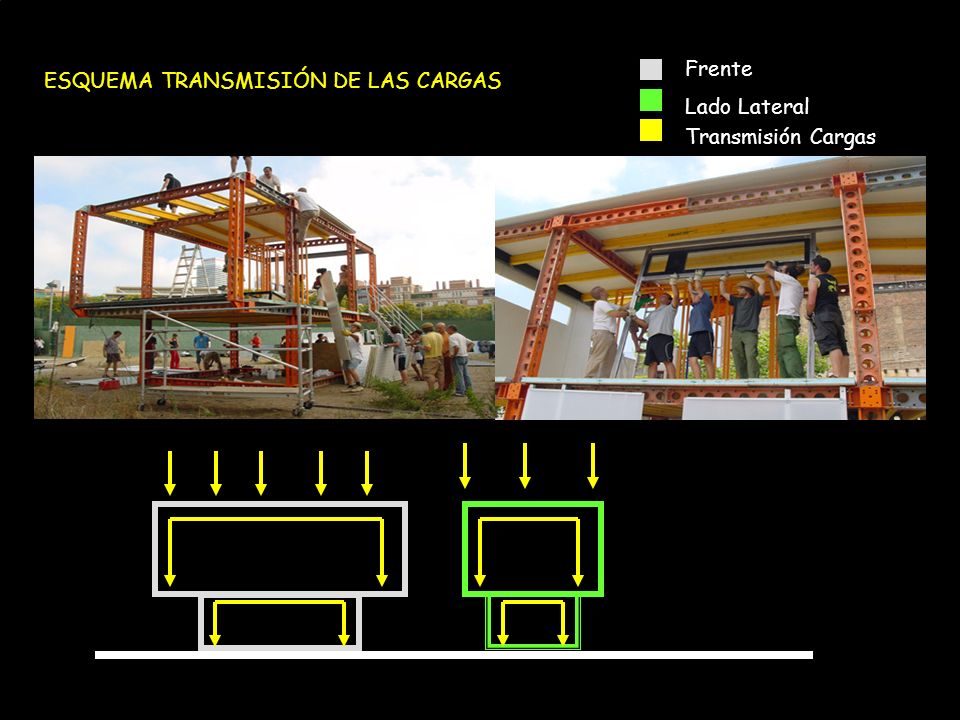

9 ESQUEMA TRANSMISIÓN DE LAS CARGAS Transmisión Cargas Frente Lado Lateral

10 RELACIÓN ARQUITECTURA Y ESTRUCTURA Modulo Habitacional, en donde la Estructura determina la forma Arquitectónica, dado a la utilización de materiales prefabricados.- El principio de este Proyecto es una fórmula o patrón aplicable a cualquier otra situación arquitectónica que ya vienen con determinadas medidas.- En este proyecto no se profundiza en la necesidad de instalaciones para que estas células sean realmente habitables y autónomas. Tan sólo genera un espacio nómada y temporal. Principio de economía y desplazamiento respecto a los materiales que la conforman.

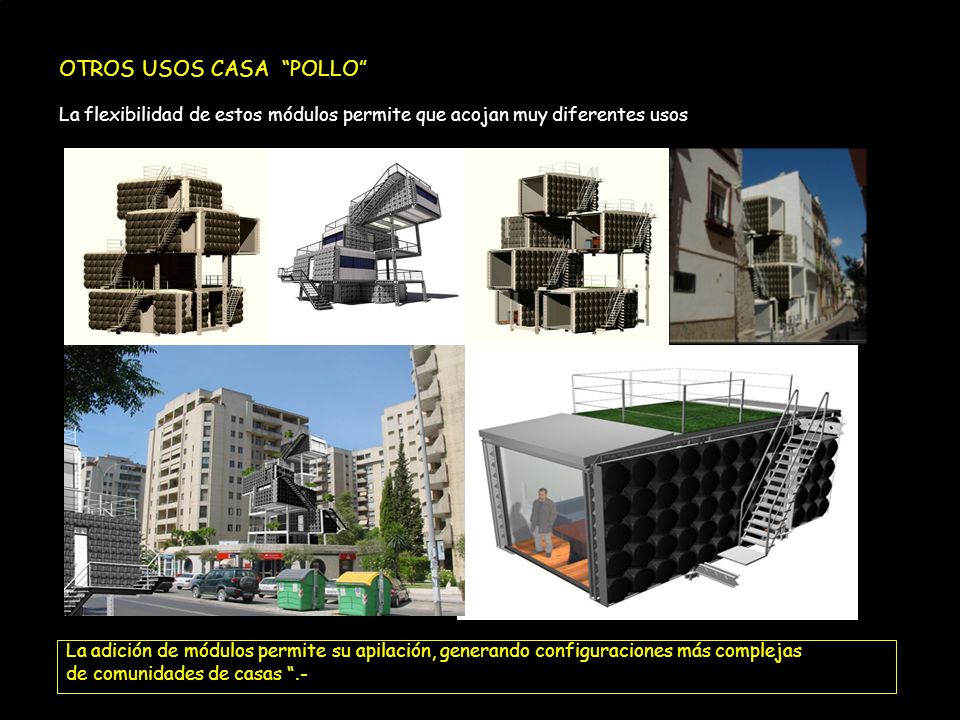

11 OTROS USOS CASA “POLLO” La flexibilidad de estos módulos permite que acojan muy diferentes usos La adición de módulos permite su apilación, generando configuraciones más complejas de comunidades de casas “.-

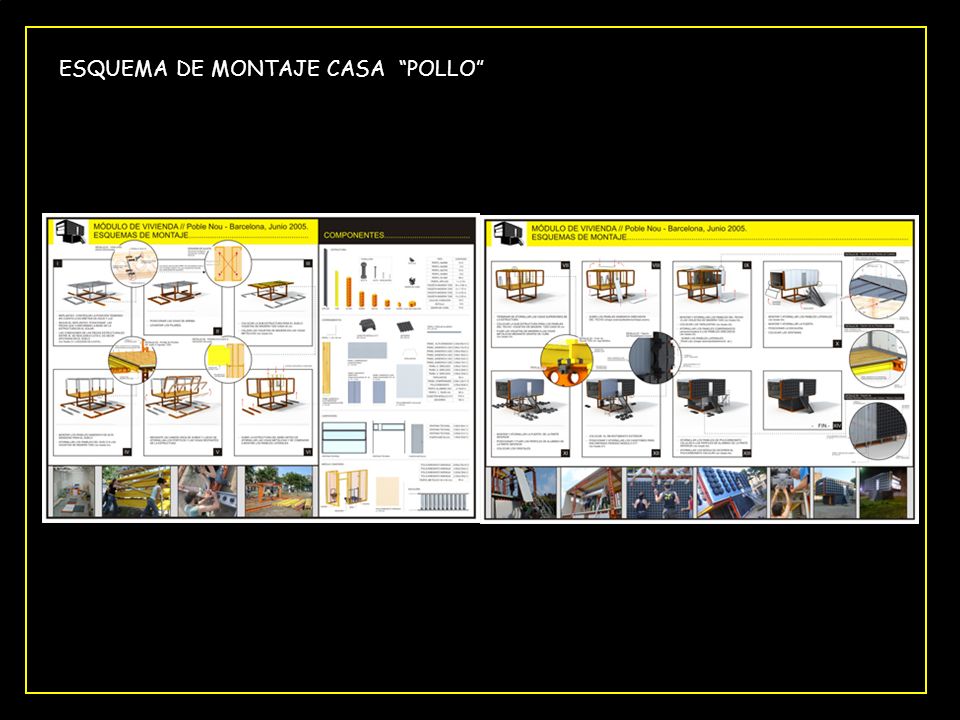

12 ESQUEMA DE MONTAJE CASA “POLLO”

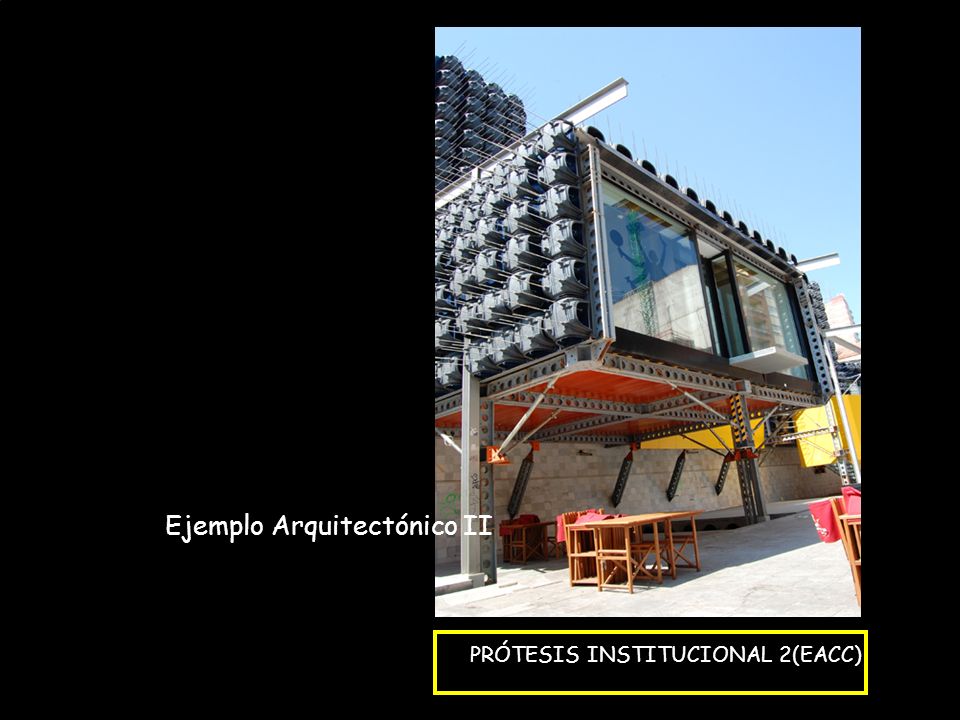

13 PRÓTESIS INSTITUCIONAL 2(EACC) Ejemplo Arquitectónico II

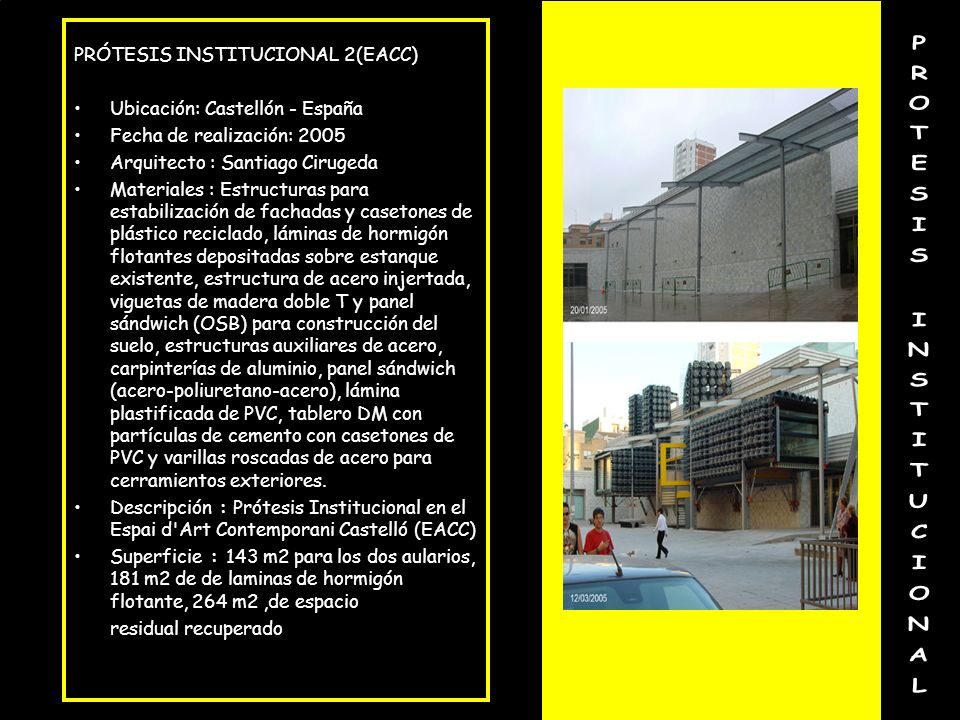

14 PRÓTESIS INSTITUCIONAL 2(EACC) Ubicación: Castellón - España Fecha de realización: 2005 Arquitecto : Santiago Cirugeda Materiales : Estructuras para estabilización de fachadas y casetones de plástico reciclado, láminas de hormigón flotantes depositadas sobre estanque existente, estructura de acero injertada, viguetas de madera doble T y panel sándwich (OSB) para construcción del suelo, estructuras auxiliares de acero, carpinterías de aluminio, panel sándwich (acero-poliuretano-acero), lámina plastificada de PVC, tablero DM con partículas de cemento con casetones de PVC y varillas roscadas de acero para cerramientos exteriores. Descripción : Prótesis Institucional en el Espai d'Art Contemporani Castelló (EACC) Superficie : 143 m2 para los dos aularios, 181 m2 de de laminas de hormigón flotante, 264 m2,de espacio residual recuperado

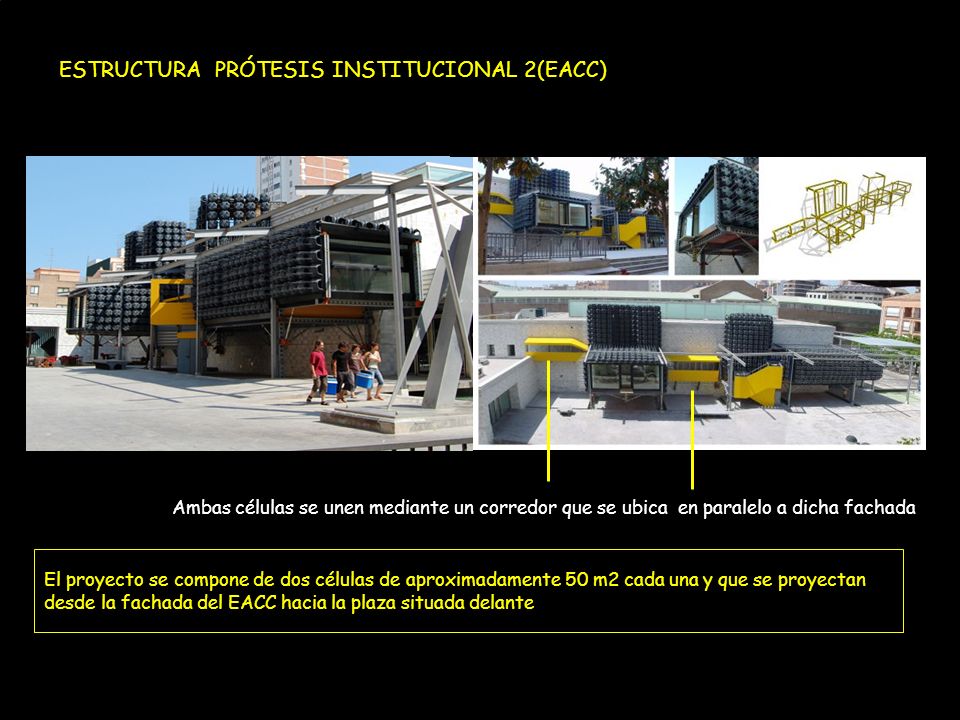

15 ESTRUCTURA PRÓTESIS INSTITUCIONAL 2(EACC) El proyecto se compone de dos células de aproximadamente 50 m2 cada una y que se proyectan desde la fachada del EACC hacia la plaza situada delante Ambas células se unen mediante un corredor que se ubica en paralelo a dicha fachada

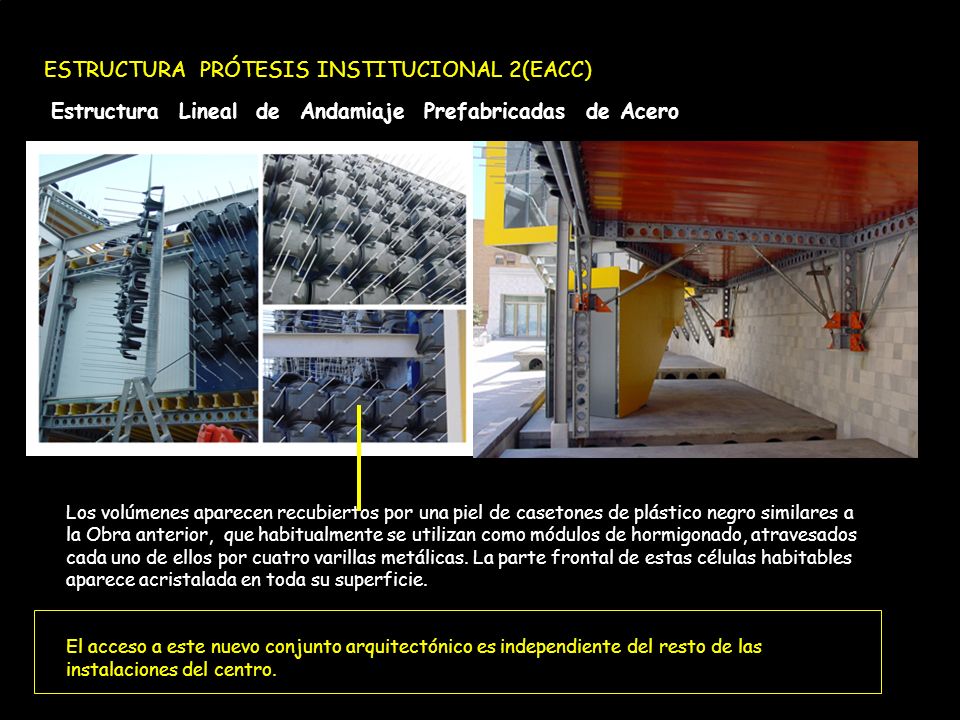

16 ESTRUCTURA PRÓTESIS INSTITUCIONAL 2(EACC) Los volúmenes aparecen recubiertos por una piel de casetones de plástico negro similares a la Obra anterior, que habitualmente se utilizan como módulos de hormigonado, atravesados cada uno de ellos por cuatro varillas metálicas. La parte frontal de estas células habitables aparece acristalada en toda su superficie. El acceso a este nuevo conjunto arquitectónico es independiente del resto de las instalaciones del centro. Estructura Lineal de Andamiaje Prefabricadas de Acero

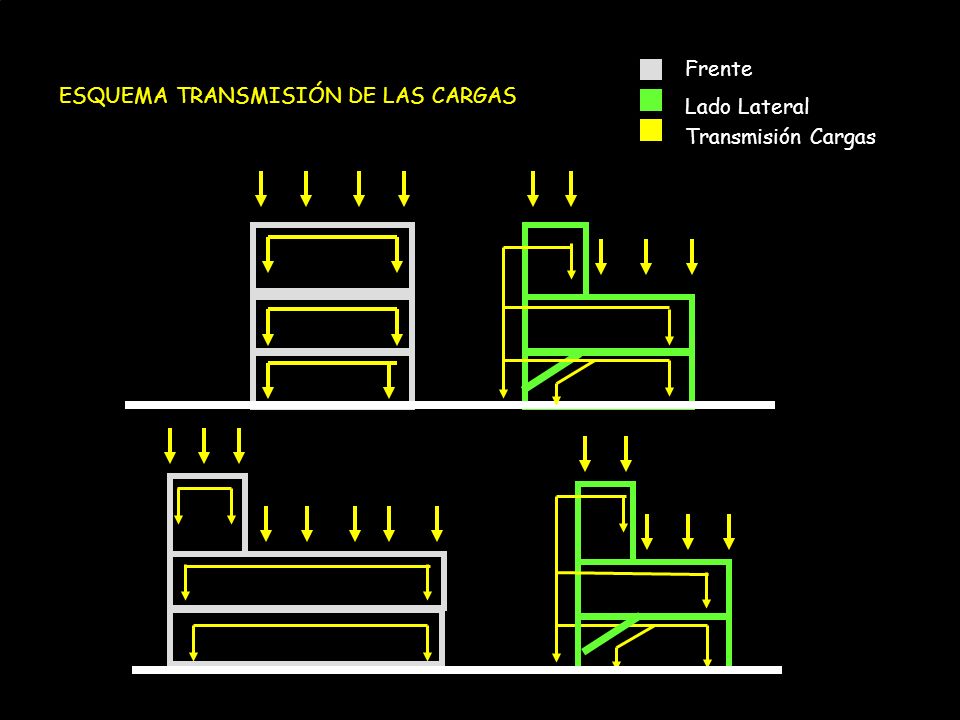

17 ESQUEMA TRANSMISIÓN DE LAS CARGAS c c Lado Lateral Frente Transmisión Cargas

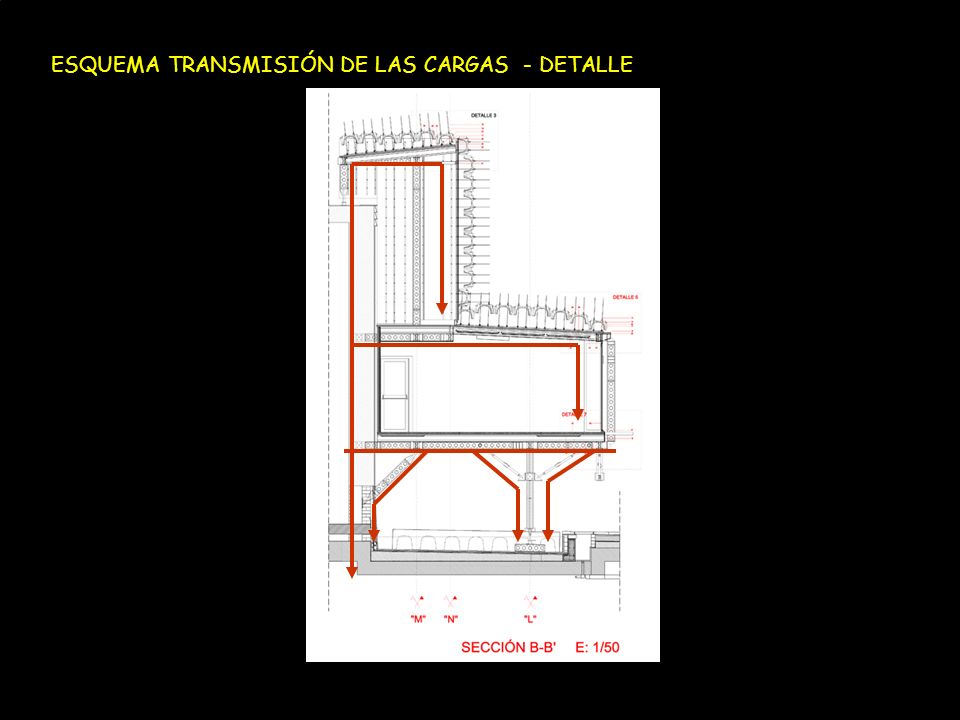

18 ESQUEMA TRANSMISIÓN DE LAS CARGAS - DETALLE

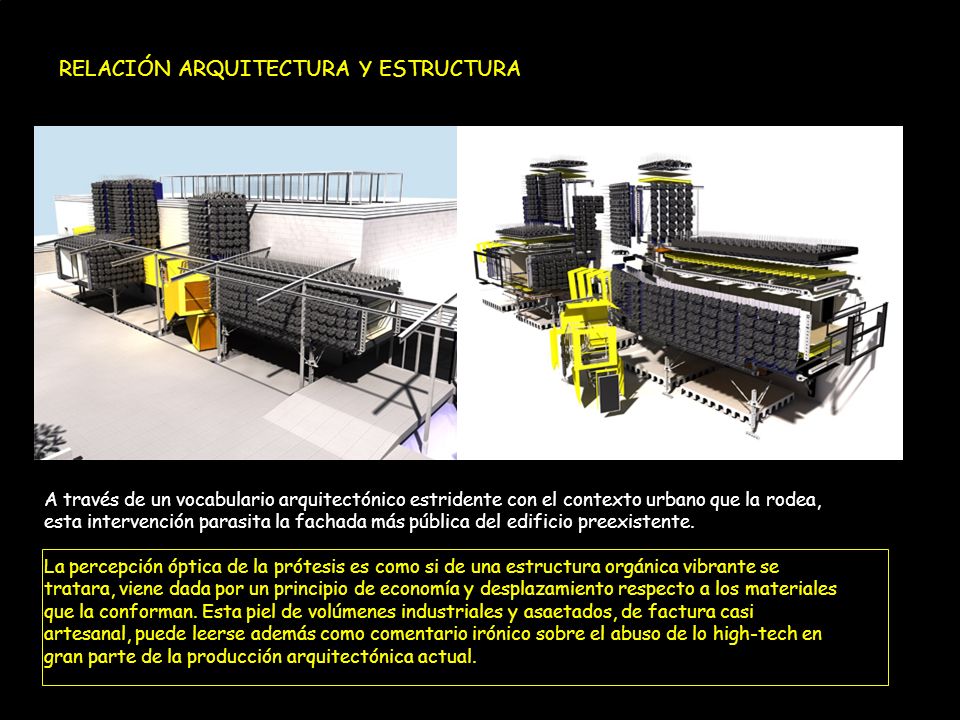

19 RELACIÓN ARQUITECTURA Y ESTRUCTURA A través de un vocabulario arquitectónico estridente con el contexto urbano que la rodea, esta intervención parasita la fachada más pública del edificio preexistente. La percepción óptica de la prótesis es como si de una estructura orgánica vibrante se tratara, viene dada por un principio de economía y desplazamiento respecto a los materiales que la conforman. Esta piel de volúmenes industriales y asaetados, de factura casi artesanal, puede leerse además como comentario irónico sobre el abuso de lo high-tech en gran parte de la producción arquitectónica actual.

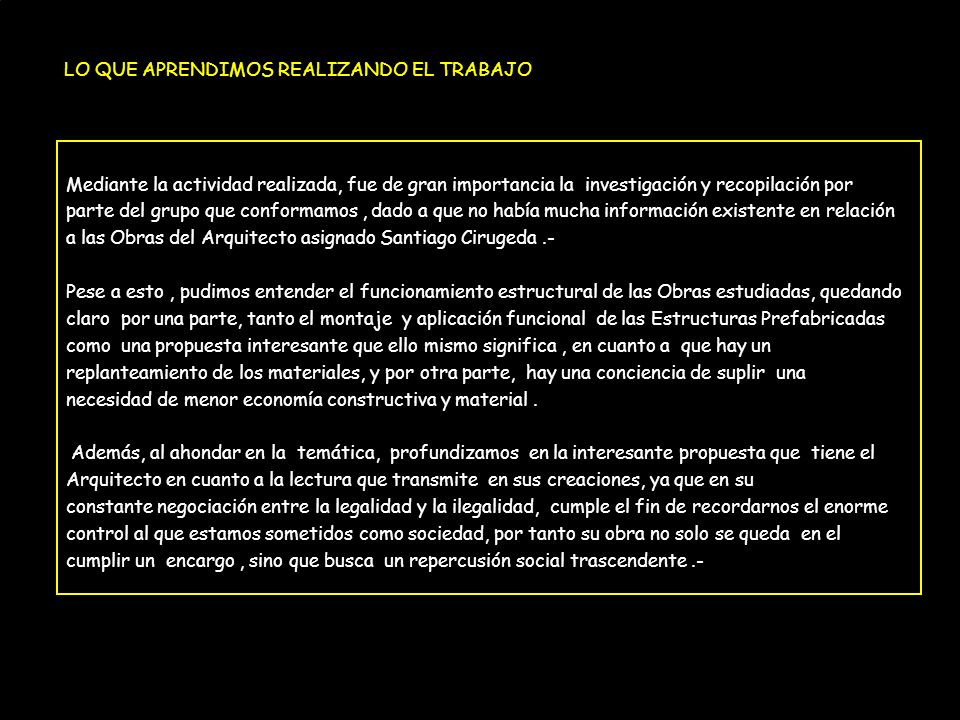

20 LO QUE APRENDIMOS REALIZANDO EL TRABAJO Mediante la actividad realizada, fue de gran importancia la investigación y recopilación por parte del grupo que conformamos, dado a que no había mucha información existente en relación a las Obras del Arquitecto asignado Santiago Cirugeda.- Pese a esto, pudimos entender el funcionamiento estructural de las Obras estudiadas, quedando claro por una parte, tanto el montaje y aplicación funcional de las Estructuras Prefabricadas como una propuesta interesante que ello mismo significa, en cuanto a que hay un replanteamiento de los materiales, y por otra parte, hay una conciencia de suplir una necesidad de menor economía constructiva y material. Además, al ahondar en la temática, profundizamos en la interesante propuesta que tiene el Arquitecto en cuanto a la lectura que transmite en sus creaciones, ya que en su constante negociación entre la legalidad y la ilegalidad, cumple el fin de recordarnos el enorme control al que estamos sometidos como sociedad, por tanto su obra no solo se queda en el cumplir un encargo, sino que busca un repercusión social trascendente.-

21 Arquitectura y Estructura Trabajo Grupal Número I www.recetasurbanas.net Profesora : Claudia Castro - Alumnos: Yeissy Jara, Luis Jofre, M. Paz Lama - Carrera : Arquitectura Facultad de Arquitectura, Urbanismo y Geografía - Universidad de Concepción
