El Servicio Eléctrico Ing. Eduardo Passerini Este mapa expone las diferencias de acceso a la energía en los países ricos y los países pobres.

Presentación del tema: "El Servicio Eléctrico Ing. Eduardo Passerini Este mapa expone las diferencias de acceso a la energía en los países ricos y los países pobres."— Transcripción de la presentación:

1

2 El Servicio Eléctrico Ing. Eduardo Passerini

3 Este mapa expone las diferencias de acceso a la energía en los países ricos y los países pobres.

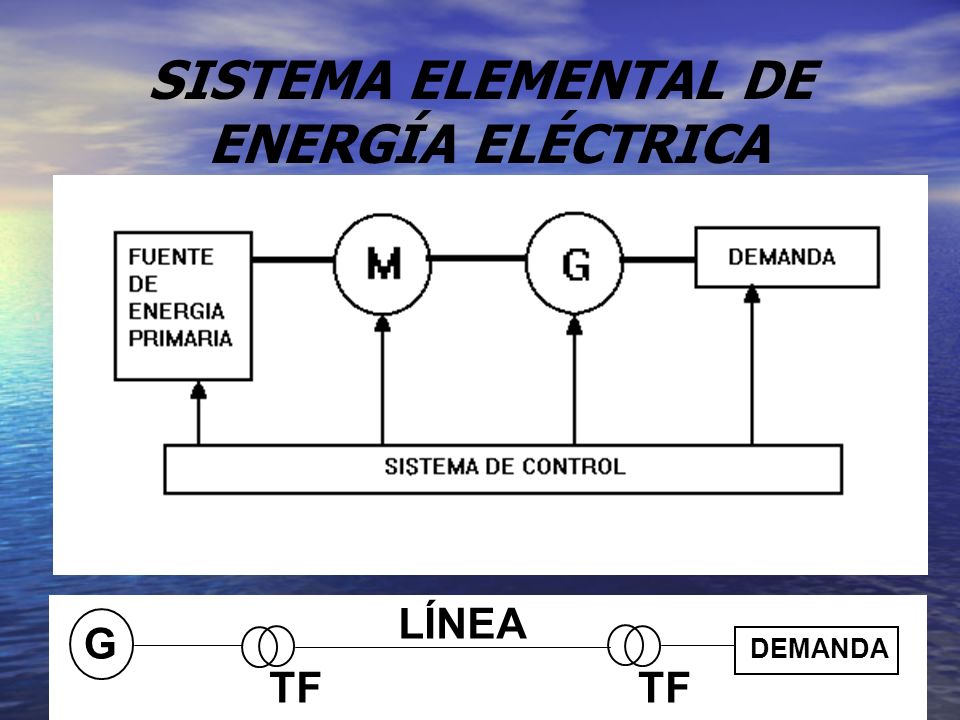

4 SISTEMA ELEMENTAL DE ENERGÍA ELÉCTRICA DEMANDA TF G LÍNEA

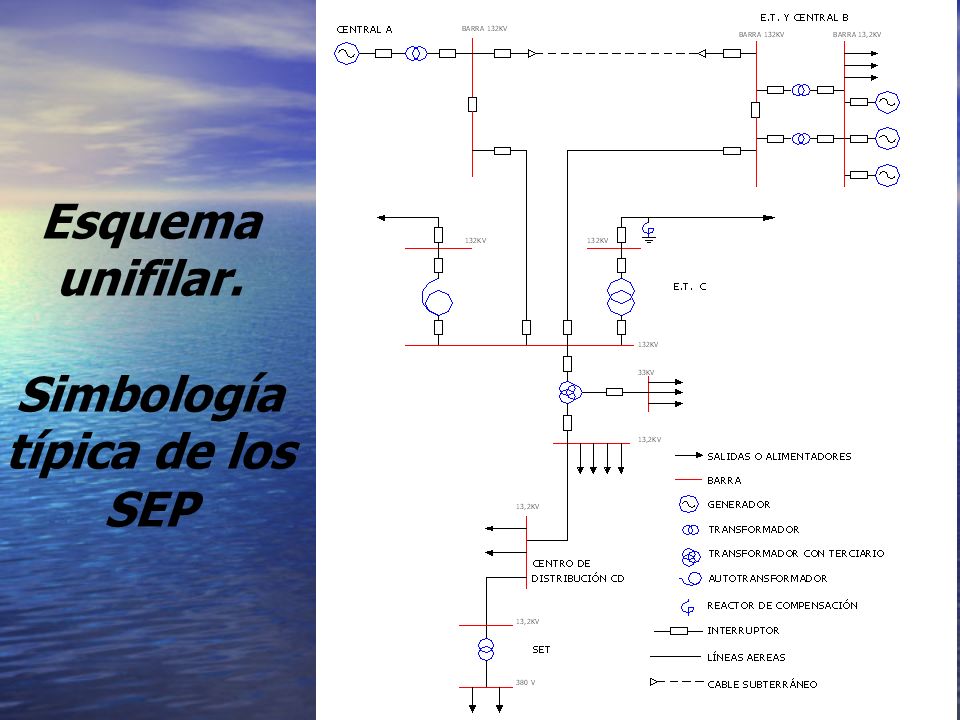

5 Esquema unifilar. Simbología típica de los SEP

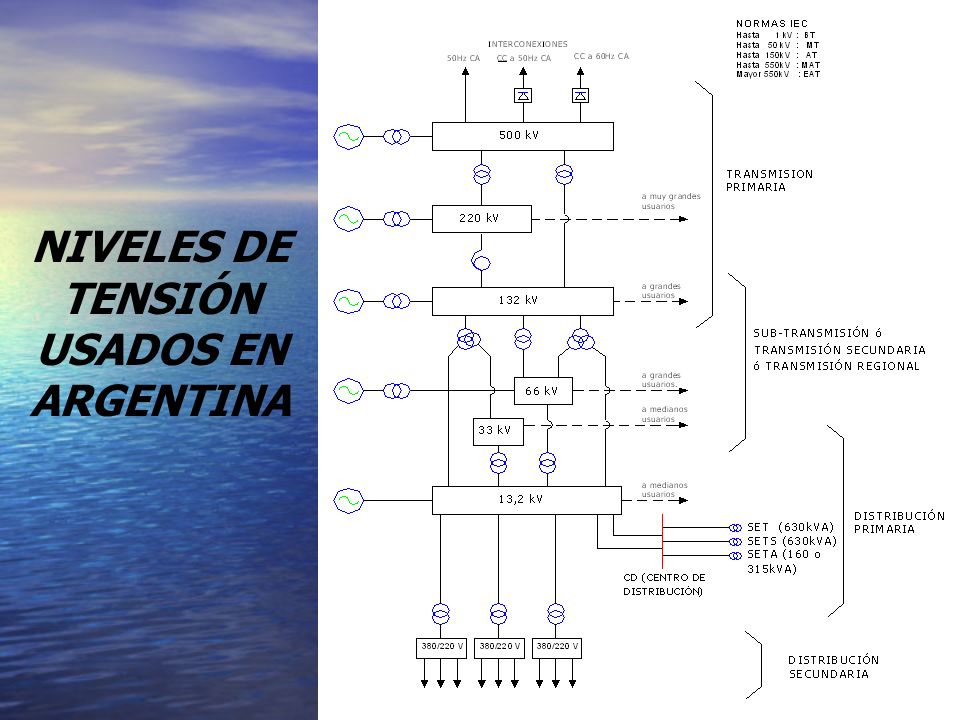

6 NIVELES DE TENSIÓN USADOS EN ARGENTINA

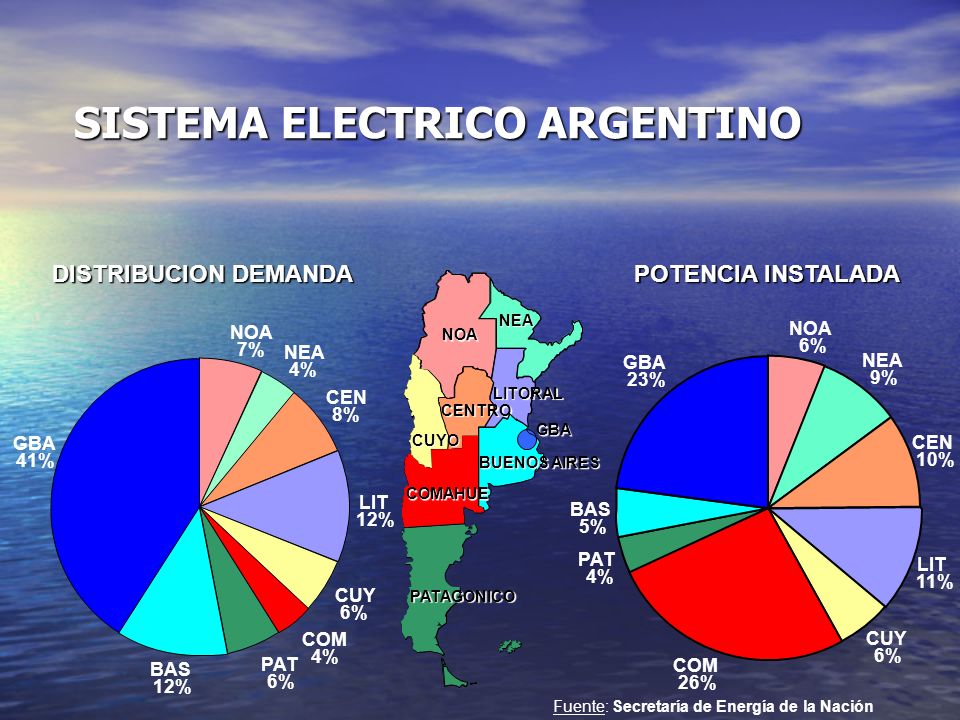

7 NOA NEA LITORAL BUENOS AIRES GBA CENTRO PATAGONICO COMAHUE CUYO DISTRIBUCION DEMANDA POTENCIA INSTALADA NOA 7% NEA 4% CEN 8% LIT 12% CUY 6% COM 4% PAT 6% BAS 12% GBA 41% NOA 6% NEA 9% CEN 10% LIT 11% CUY 6% COM 26% PAT 4% BAS 5% GBA 23% SISTEMA ELECTRICO ARGENTINO Fuente: Secretaría de Energía de la Nación

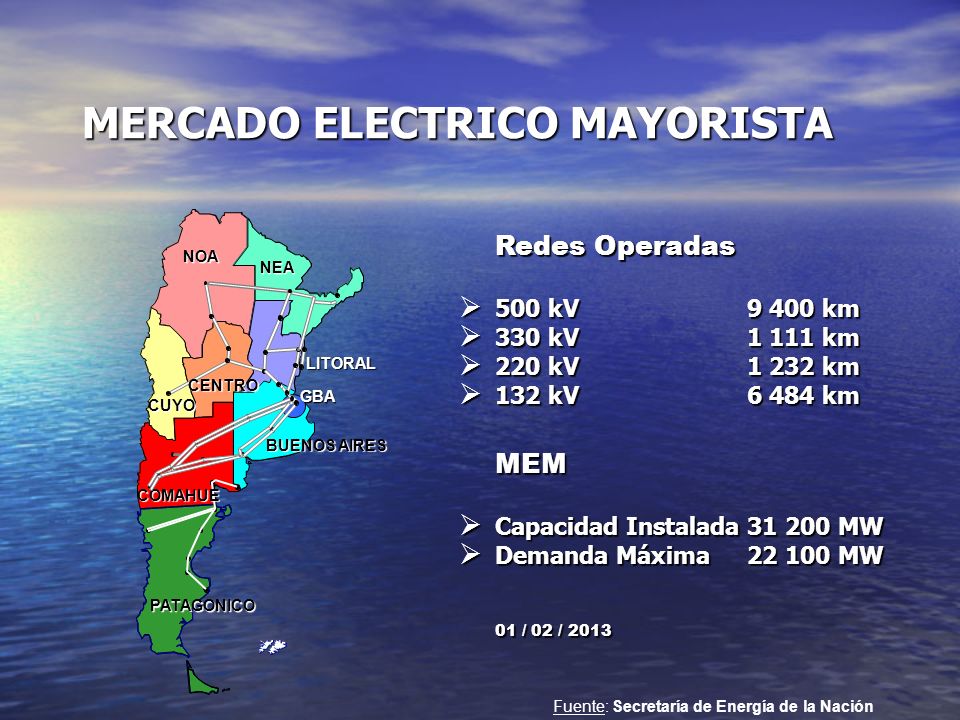

8 Redes Operadas  500  500 kV9 400 km  330  330 kV1 111 km  220  220 kV1 232 km  132  132 kV6 484 km MEM  Capacidad  Capacidad Instalada31 200 MW  Demanda  Demanda Máxima22 100 MW 01 / 02 / 2013 Fuente: Secretaría de Energía de la Nación MERCADO ELECTRICO MAYORISTA CUYO COMAHUE CENTRO NOA NEA LITORAL BUENOS AIRES GBA PATAGONICO

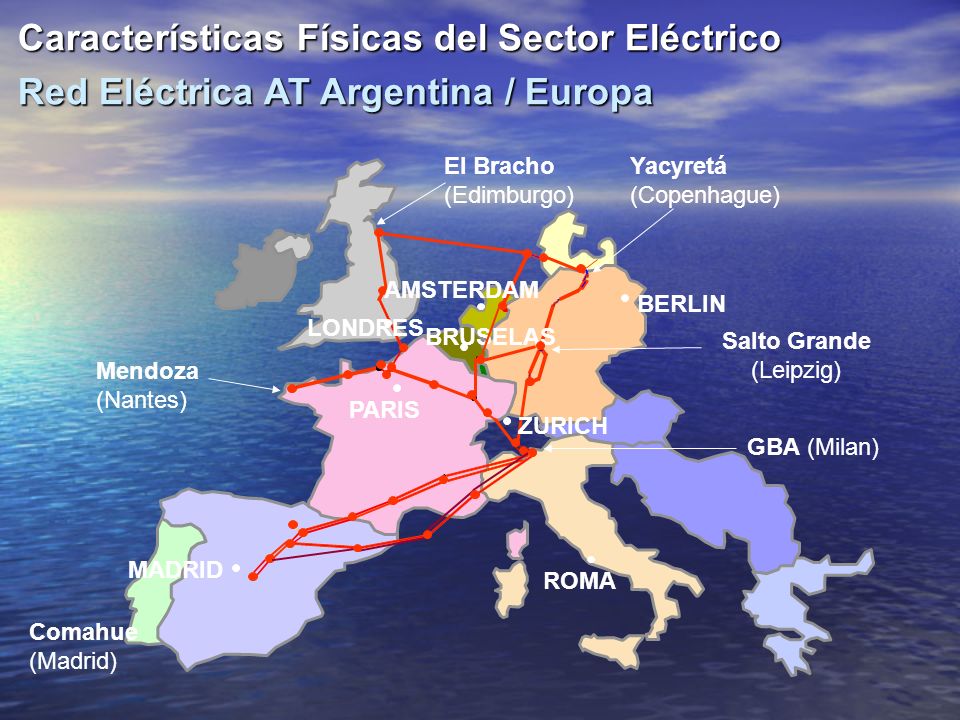

9 Comahue (Madrid) Mendoza (Nantes) El Bracho (Edimburgo) Yacyretá (Copenhague) Salto Grande (Leipzig) GBA (Milan) MADRID PARIS ROMA LONDRES BERLIN BRUSELAS ZURICH AMSTERDAM Características Físicas del Sector Eléctrico Red Eléctrica AT Argentina / Europa

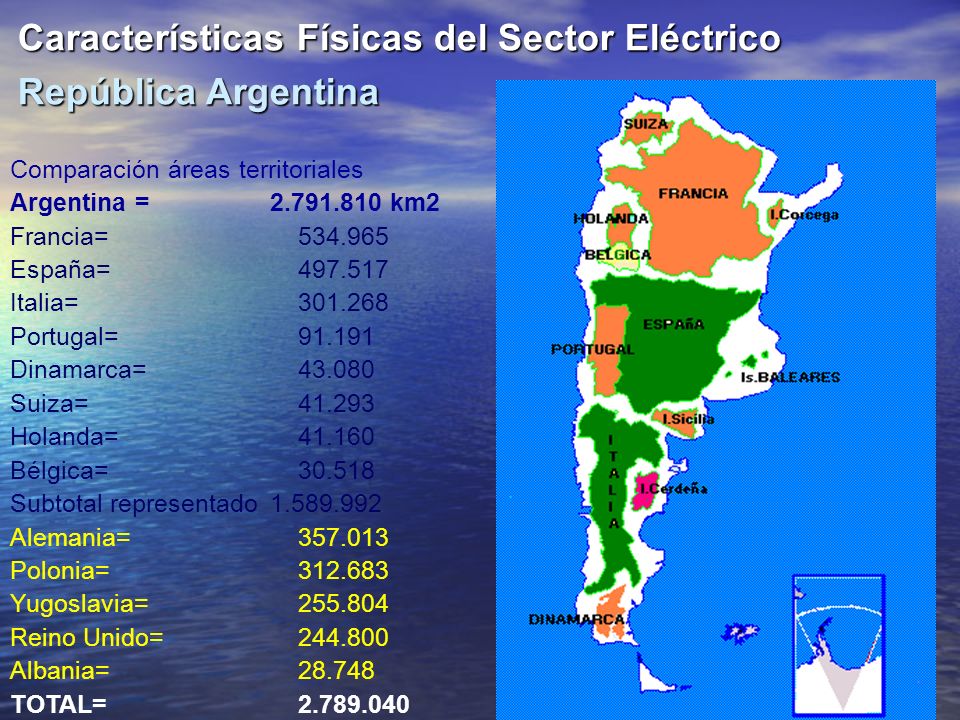

10 Características Físicas del Sector Eléctrico República Argentina Comparación áreas territoriales Argentina = 2.791.810 km2 Francia= 534.965 España=497.517 Italia=301.268 Portugal=91.191 Dinamarca=43.080 Suiza=41.293 Holanda=41.160 Bélgica=30.518 Subtotal representado1.589.992 Alemania=357.013 Polonia=312.683 Yugoslavia=255.804 Reino Unido=244.800 Albania=28.748 TOTAL=2.789.040

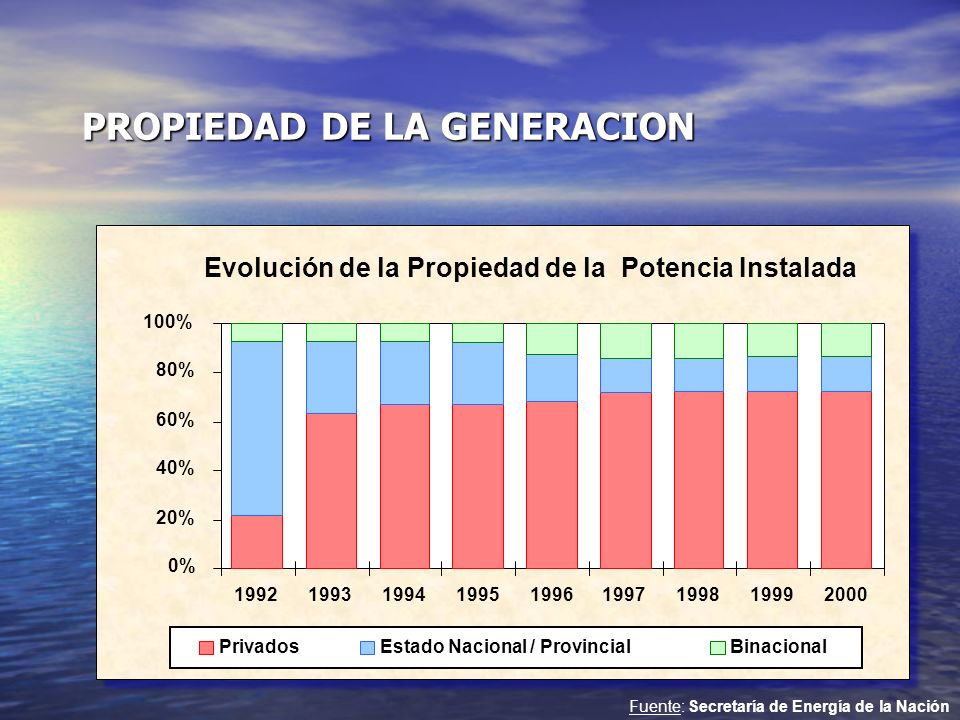

11 Evolución de la Propiedad de la Potencia Instalada 0% 20% 40% 60% 80% 100% 199219931994199519961997199819992000 PrivadosEstado Nacional / ProvincialBinacional Fuente: Secretaría de Energía de la Nación PROPIEDAD DE LA GENERACION

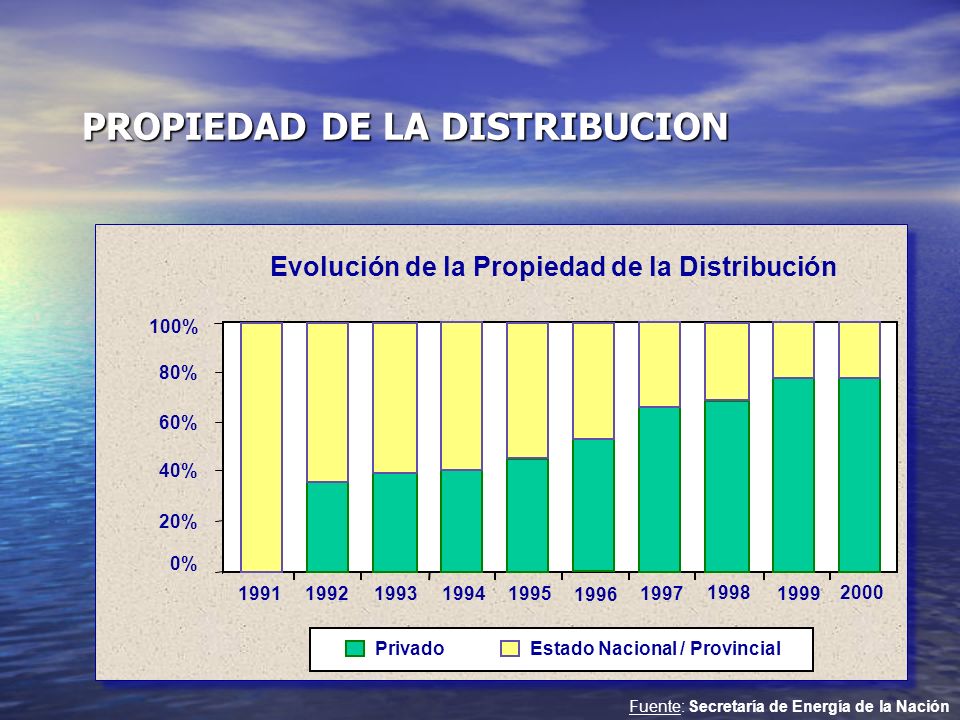

12 Evolución de la Propiedad de la Distribución 0% 20% 40% 60% 80% 100% 19911993199519971999 PrivadoEstado Nacional / Provincial 19921994 1996 19982000 Fuente: Secretaría de Energía de la Nación PROPIEDAD DE LA DISTRIBUCION

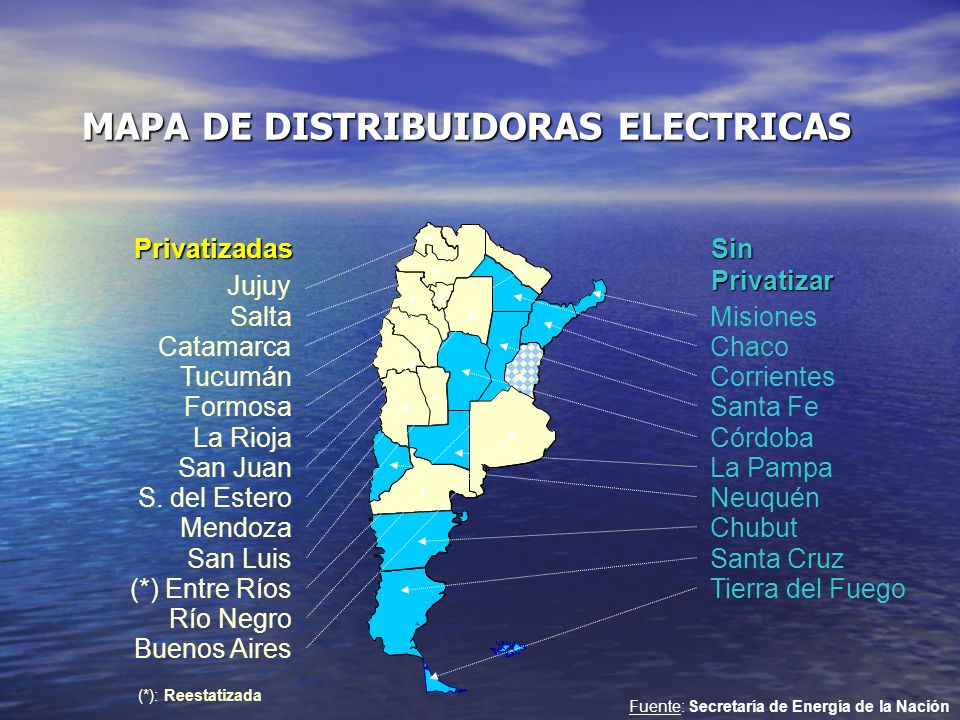

13 SinPrivatizarPrivatizadas Jujuy Salta Catamarca Formosa La Rioja San Juan S. del Estero Mendoza San Luis (*) Entre Ríos Río Negro Buenos Aires Santa Cruz Chubut La Pampa Córdoba Santa Fe Misiones Chaco Neuquén Tucumán Fuente: Secretaría de Energía de la Nación Corrientes Tierra del FuegoMAPA DE DISTRIBUIDORAS ELECTRICAS (*): Reestatizada

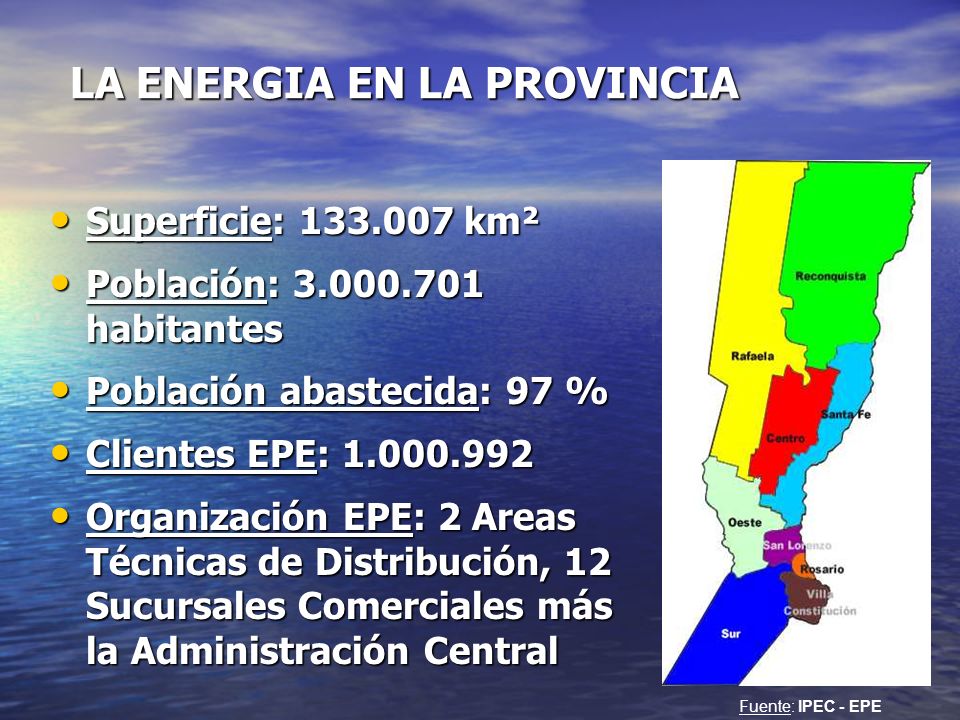

14 Superficie: Superficie: 133.007 km² Población: Población: 3.000.701 habitantes Población Población abastecida: abastecida: 97 % Clientes Clientes EPE: EPE: 1.000.992 Organización Organización EPE: EPE: 2 Areas Técnicas de Distribución, 12 Sucursales Comerciales más la Administración Central Fuente: IPEC - EPE LA ENERGIA EN LA PROVINCIA

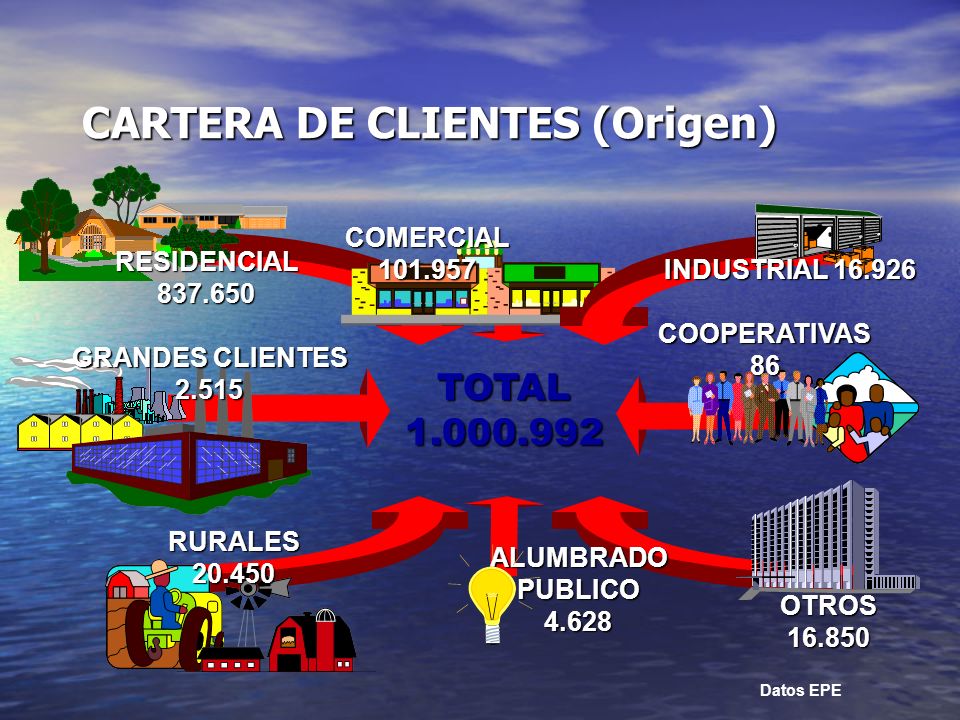

15 RESIDENCIAL837.650 CARTERA DE CLIENTES (Origen) TOTAL 1.000.992COMERCIAL101.957 GRANDES CLIENTES 2.515 INDUSTRIAL 16.926 OTROS16.850 COOPERATIVAS86 ALUMBRADOPUBLICO4.628 RURALES20.450 Datos EPE

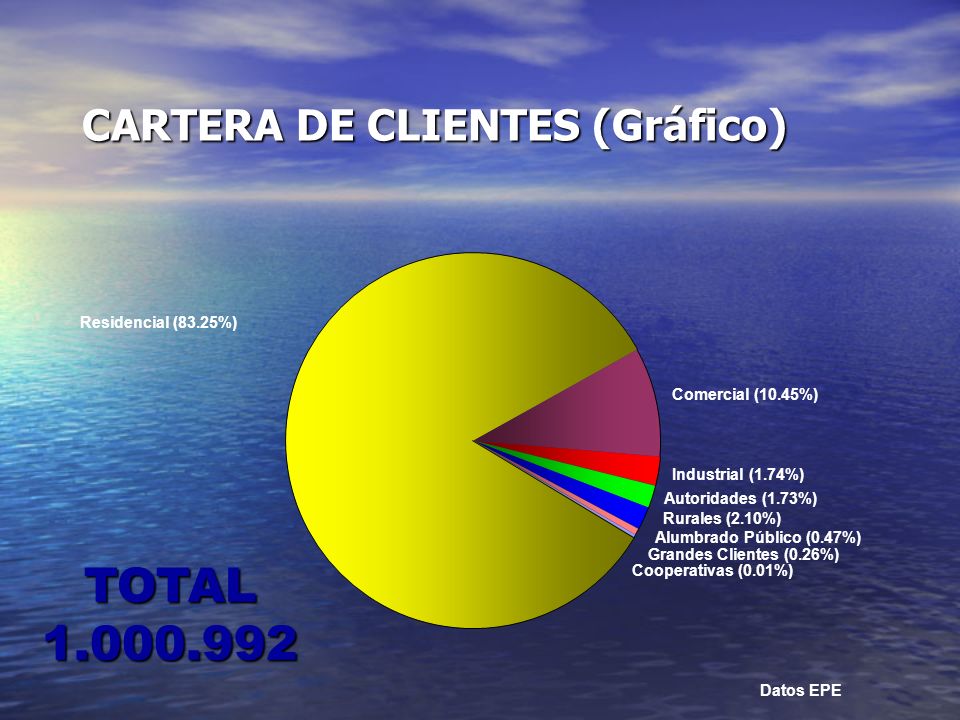

16 CARTERA DE CLIENTES (Gráfico) Grandes Clientes (0.26%) Residencial (83.25%) Comercial (10.45%) Industrial (1.74%) Autoridades (1.73%) Rurales (2.10%) Alumbrado Público (0.47%) TOTAL 1.000.992 Cooperativas (0.01%) Datos EPE

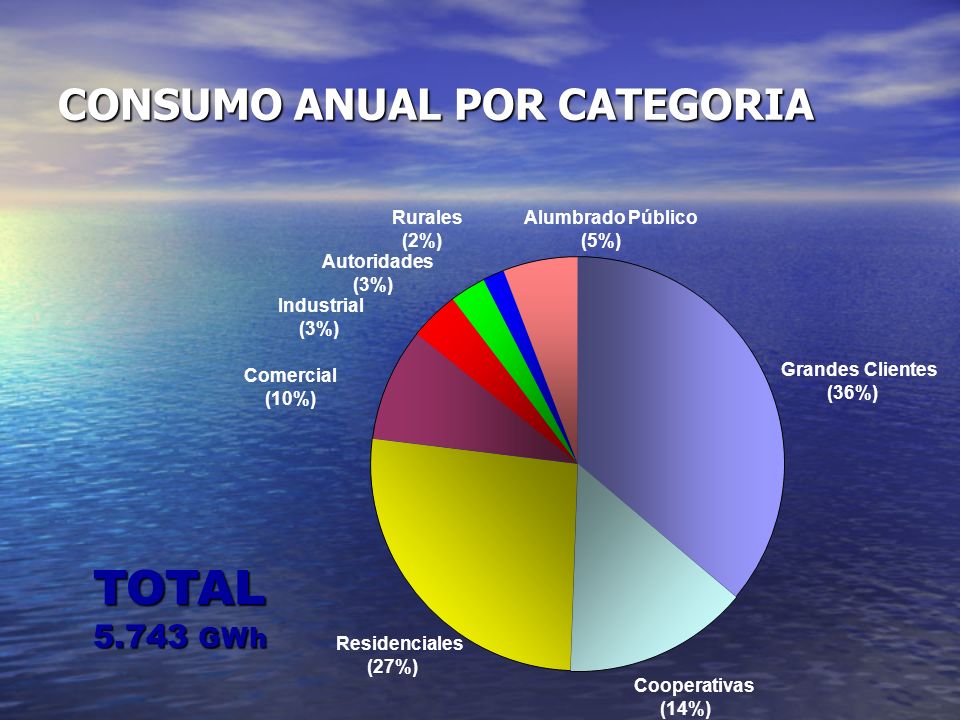

17 CONSUMO ANUAL POR CATEGORIA TOTAL 5.743 5.743 GWh Grandes Clientes (36%) Cooperativas (14%) Residenciales (27%) Comercial (10%) Industrial (3%) Autoridades (3%) Rurales (2%) Alumbrado Público (5%)

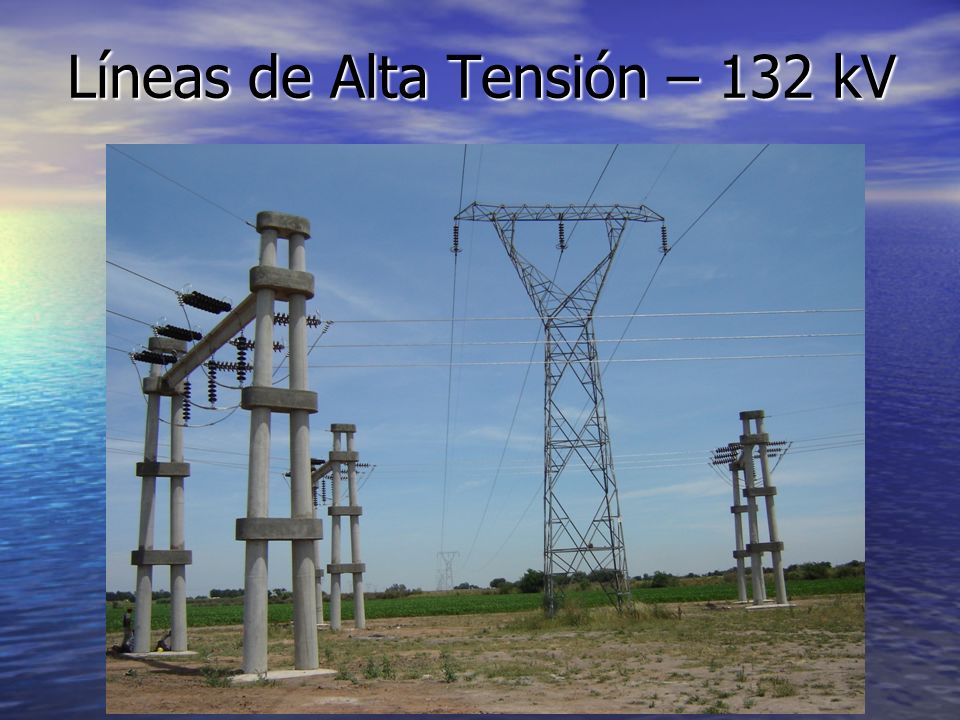

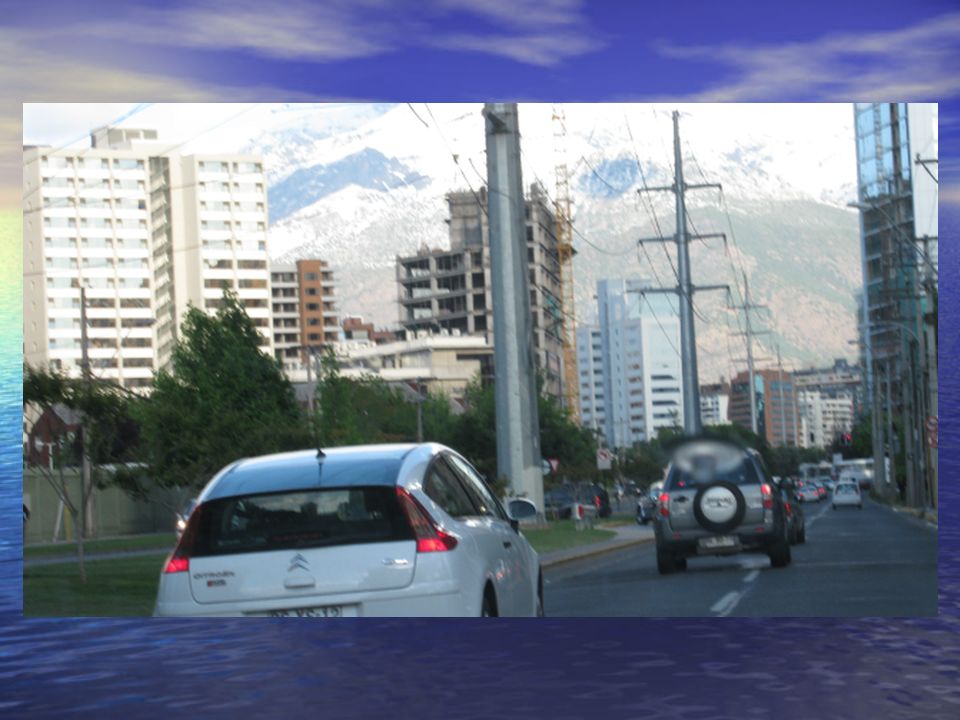

18 Líneas de Alta Tensión – 132 kV

19

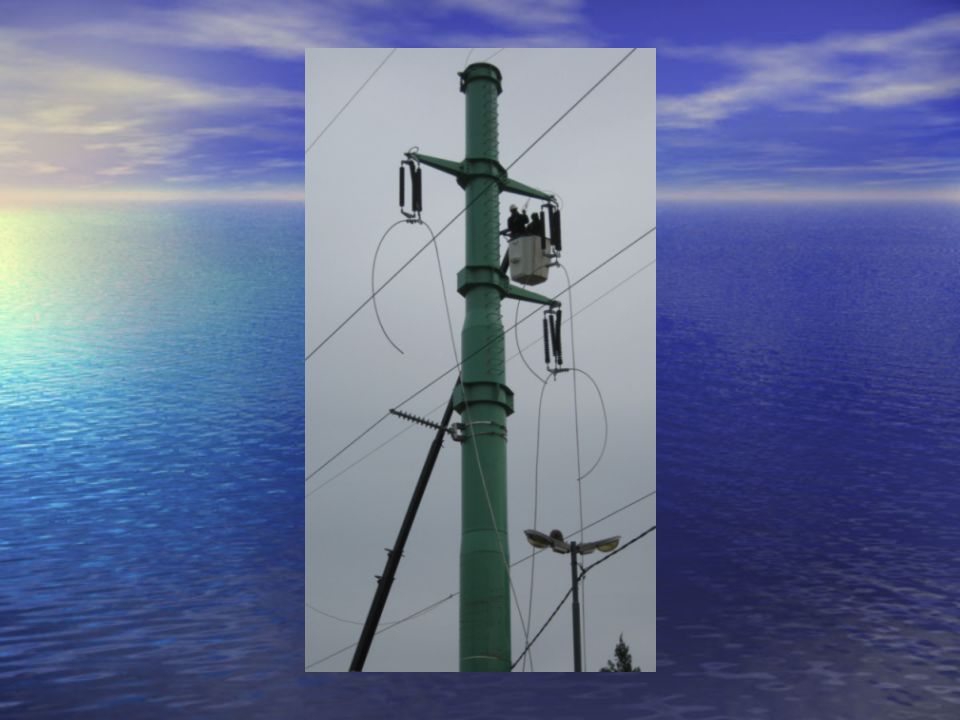

20

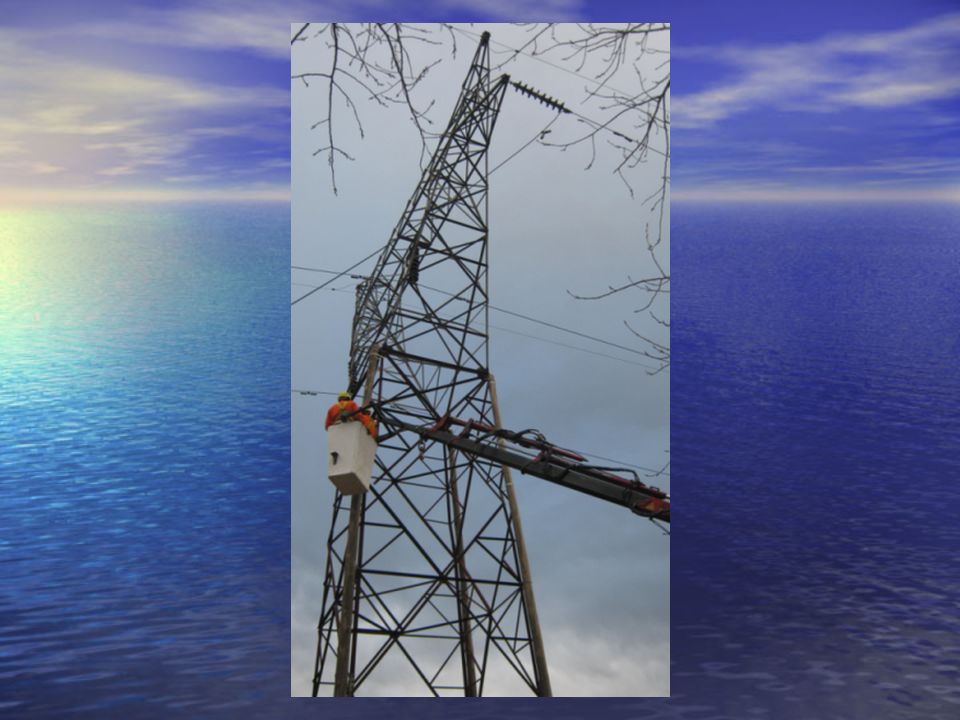

21

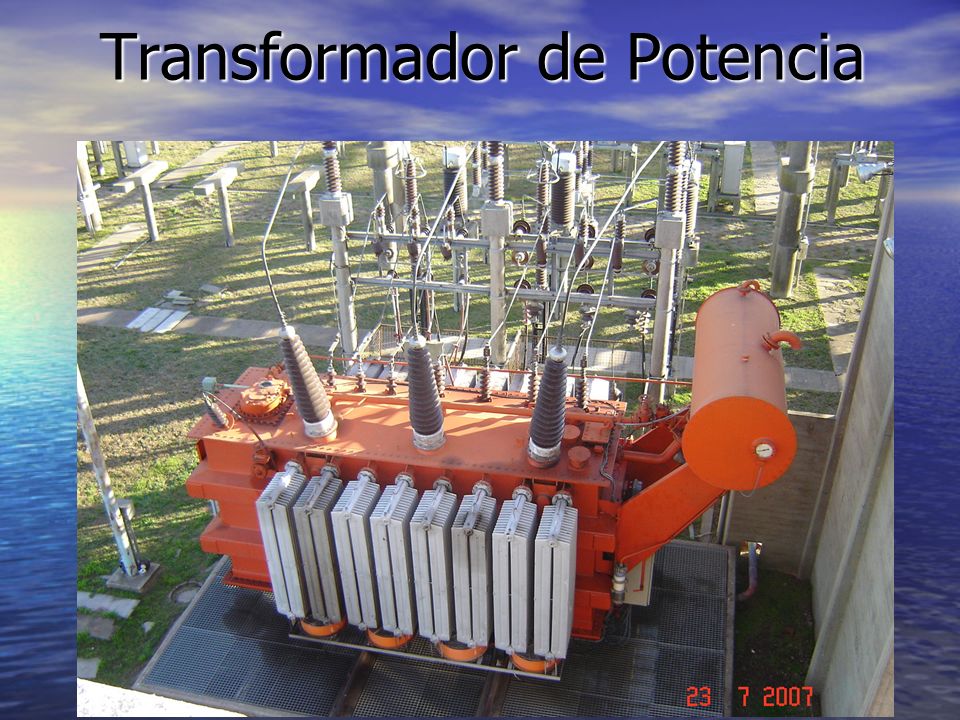

22 Transformador de Potencia

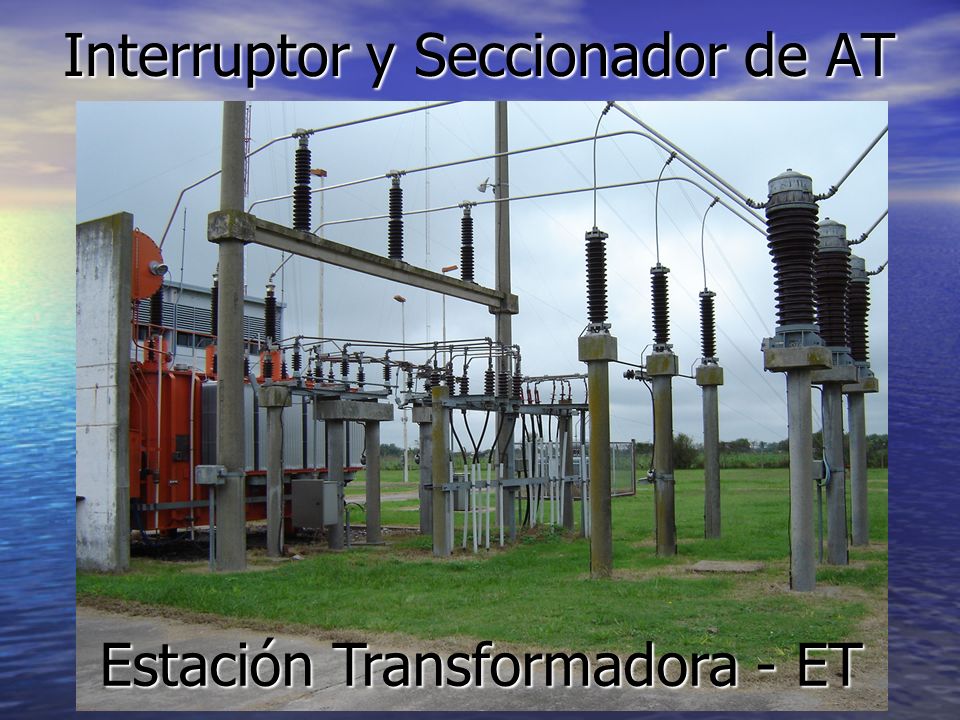

23 Interruptor y Seccionador de AT Estación Transformadora - ET

24 SISTEMA ELECTRICO ROSARIO

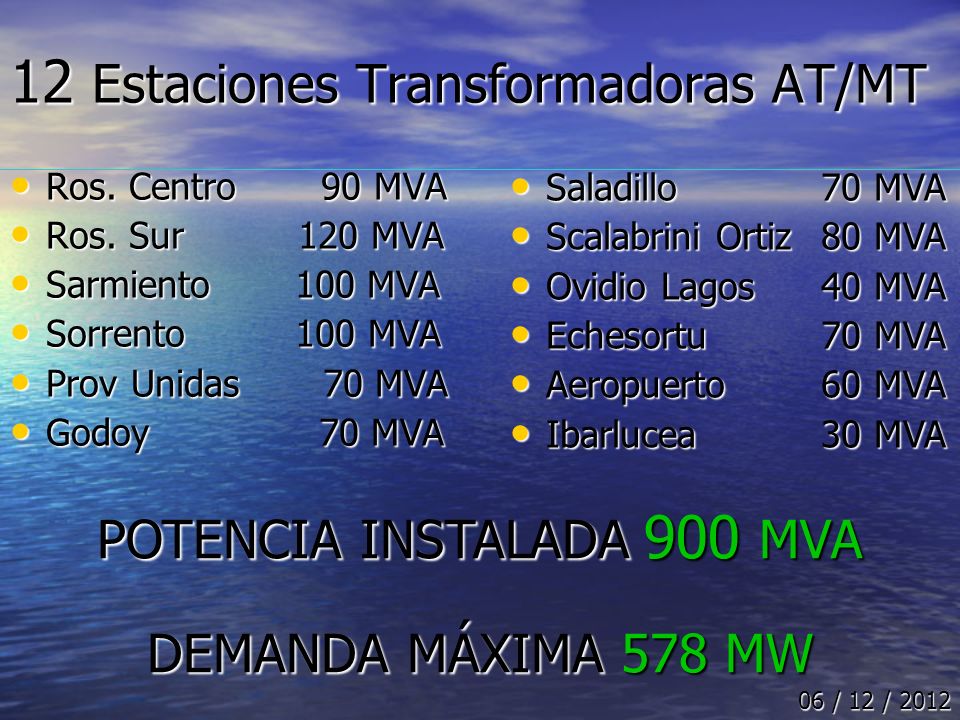

25 12 Estaciones Transformadoras AT/MT Ros. Centro 90 MVA Ros. Centro 90 MVA Ros. Sur120 MVA Ros. Sur120 MVA Sarmiento 100 MVA Sarmiento 100 MVA Sorrento 100 MVA Sorrento 100 MVA Prov Unidas 70 MVA Prov Unidas 70 MVA Godoy 70 MVA Godoy 70 MVA Saladillo 70 MVA Saladillo 70 MVA Scalabrini Ortiz 80 MVA Scalabrini Ortiz 80 MVA Ovidio Lagos 40 MVA Ovidio Lagos 40 MVA Echesortu 70 MVA Echesortu 70 MVA Aeropuerto 60 MVA Aeropuerto 60 MVA Ibarlucea 30 MVA Ibarlucea 30 MVA POTENCIA INSTALADA 900 MVA DEMANDA MÁXIMA 578 MW 06 / 12 / 2012

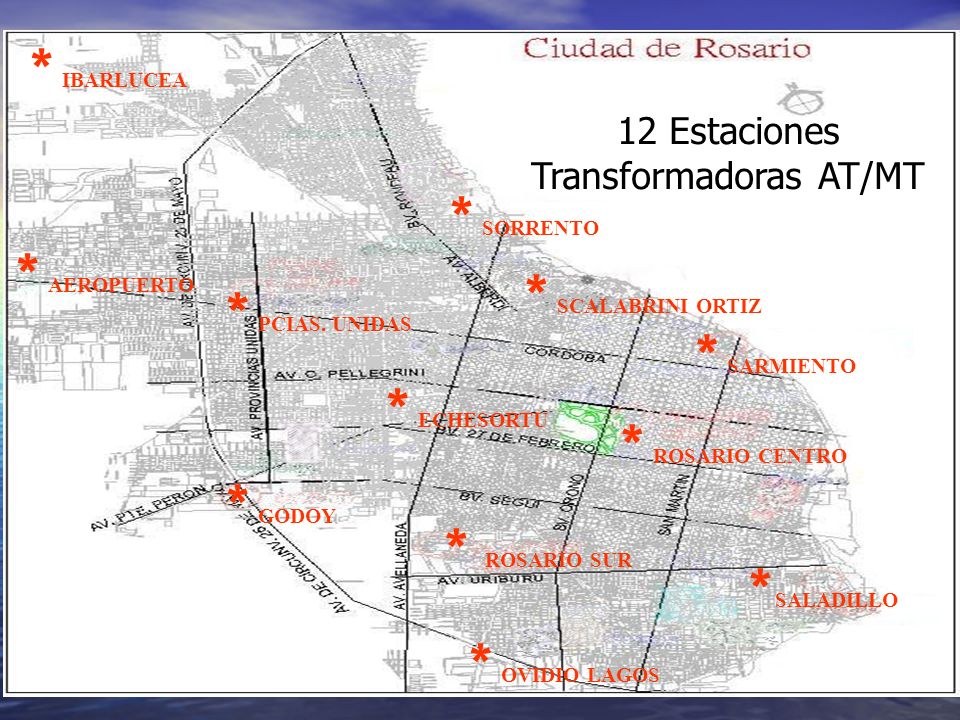

26 * ROSARIO CENTRO * ROSARIO SUR * SARMIENTO * SORRENTO * PCIAS. UNIDAS * GODOY * SALADILLO * SCALABRINI ORTIZ * IBARLUCEA * AEROPUERTO * ECHESORTU * OVIDIO LAGOS 12 Estaciones Transformadoras AT/MT

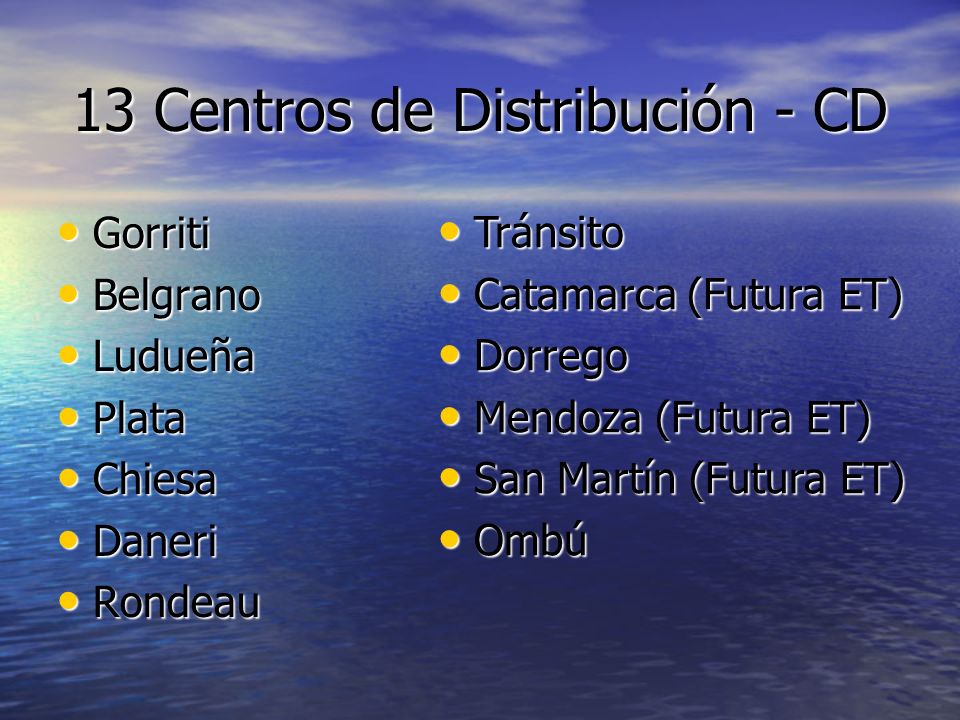

27 13 Centros de Distribución - CD Gorriti Gorriti Belgrano Belgrano Ludueña Ludueña Plata Plata Chiesa Chiesa Daneri Daneri Rondeau Rondeau Tránsito Tránsito Catamarca (Futura ET) Catamarca (Futura ET) Dorrego Dorrego Mendoza (Futura ET) Mendoza (Futura ET) San Martín (Futura ET) San Martín (Futura ET) Ombú Ombú

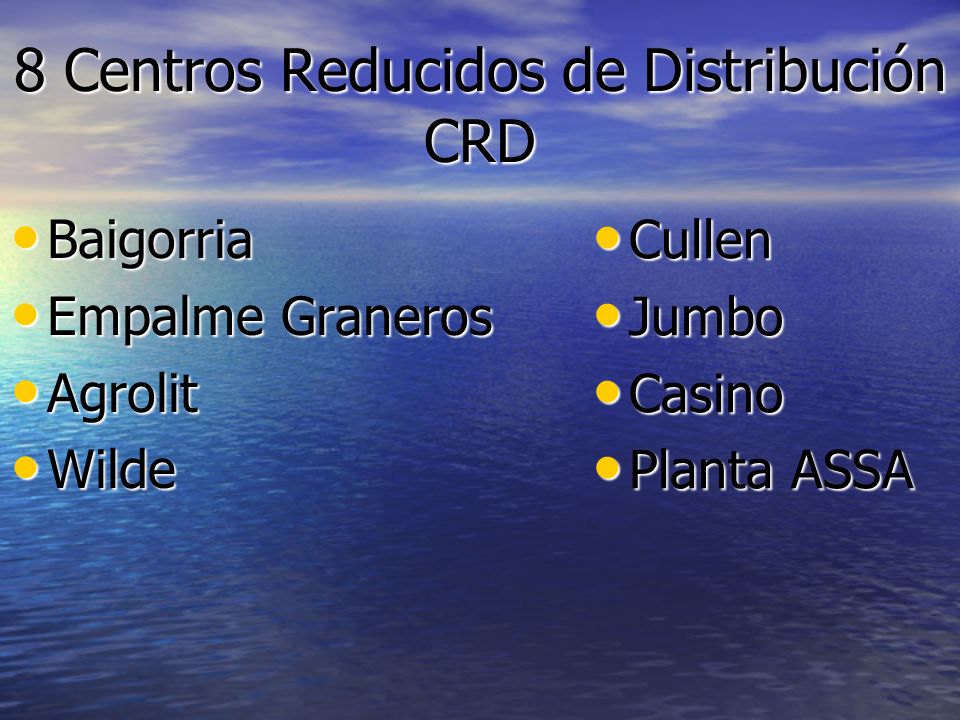

28 8 Centros Reducidos de Distribución CRD Baigorria Baigorria Empalme Graneros Empalme Graneros Agrolit Agrolit Wilde Wilde Cullen Cullen Jumbo Jumbo Casino Casino Planta ASSA Planta ASSA

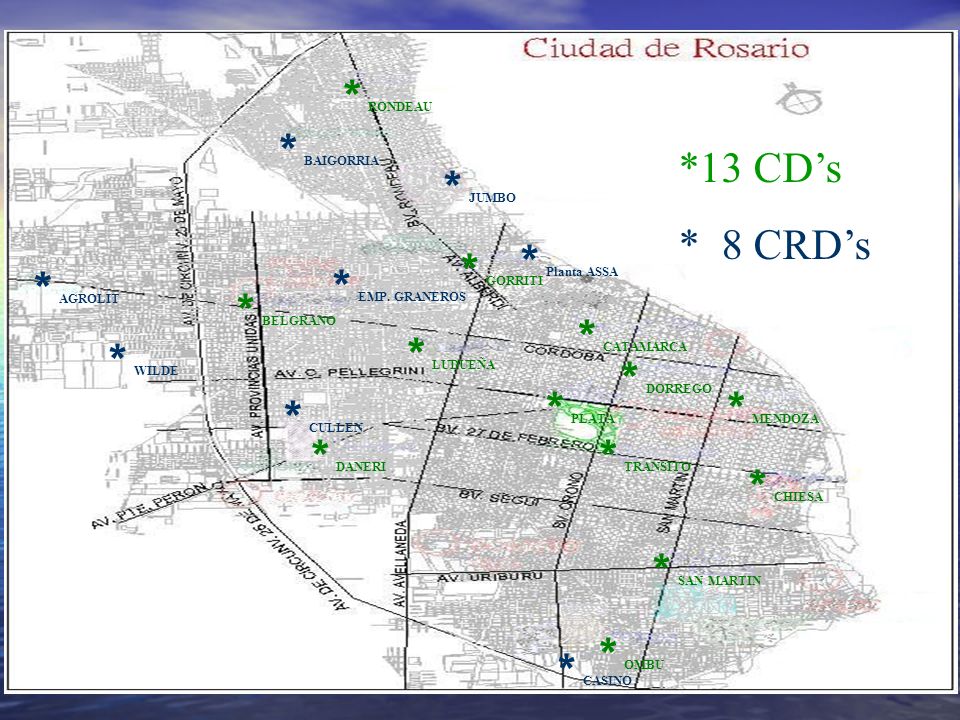

29 * GORRITI * BELGRANO * CATAMARCA * LUDUEÑA * DORREGO * PLATA * MENDOZA * TRANSITO * CHIESA * SAN MARTIN * DANERI * OMBU * RONDEAU * BAIGORRIA * EMP. GRANEROS * AGROLIT * CULLEN * WILDE *13 CD’s * 8 CRD’s * Planta ASSA * JUMBO * CASINO

30 INSTALACIONES DE DISTRIBUCION 1350 SET’s MT/BT – Pot. Inst. 1100 MVA 1350 SET’s MT/BT – Pot. Inst. 1100 MVA 170 Km LMT Aéreas 170 Km LMT Aéreas 900 Km LMT Subterráneas 900 Km LMT Subterráneas 1700 Km LBT Aérea Convencional 1700 Km LBT Aérea Convencional 1600 Km LBT Preensamblado 1600 Km LBT Preensamblado 700 Km LBT Subterránea 700 Km LBT Subterránea

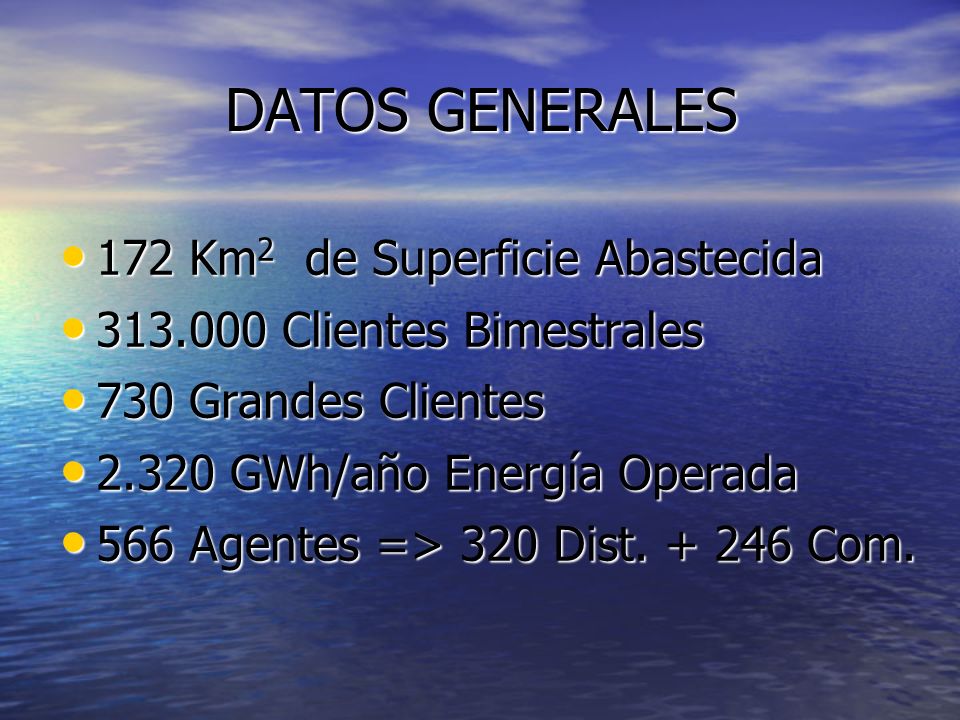

31 DATOS GENERALES DATOS GENERALES 172 Km 2 de Superficie Abastecida 172 Km 2 de Superficie Abastecida 313.000 Clientes Bimestrales 313.000 Clientes Bimestrales 730 Grandes Clientes 730 Grandes Clientes 2.320 GWh/año Energía Operada 2.320 GWh/año Energía Operada 566 Agentes => 320 Dist. + 246 Com. 566 Agentes => 320 Dist. + 246 Com.

32 ET’s AT/MT Proyectadas Mendoza (2x40 MVA) Mendoza (2x40 MVA) San Martín (2x40 MVA) San Martín (2x40 MVA) Catamarca (2x40 MVA) Catamarca (2x40 MVA)

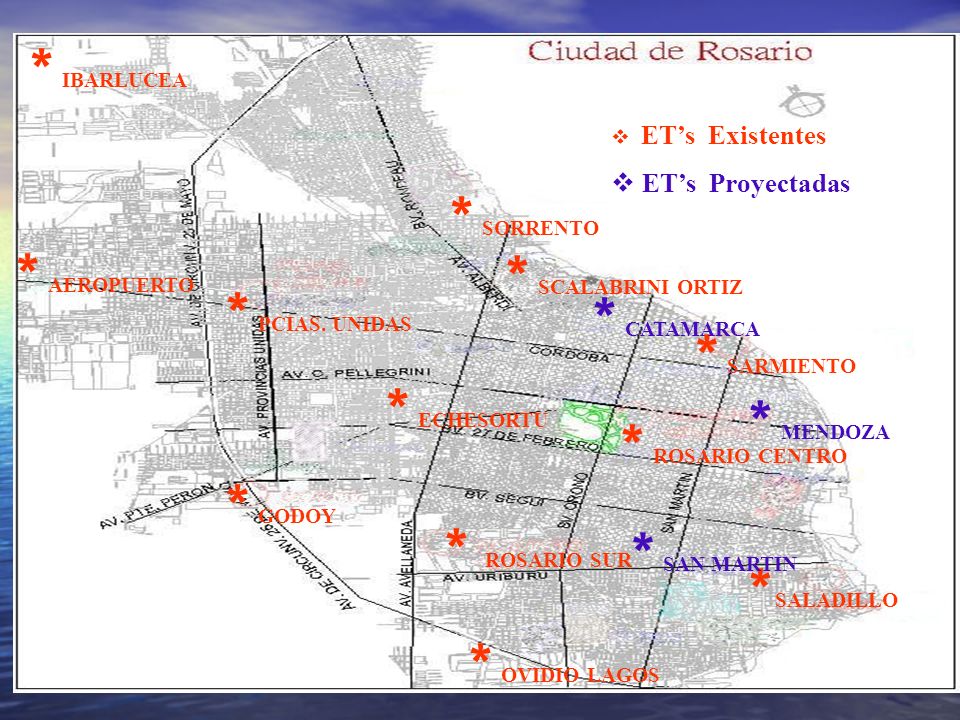

33 * ROSARIO CENTRO * ROSARIO SUR * SARMIENTO * SORRENTO * PCIAS. UNIDAS * GODOY * SALADILLO * SCALABRINI ORTIZ * IBARLUCEA * AEROPUERTO * ECHESORTU * OVIDIO LAGOS * MENDOZA * SAN MARTIN * CATAMARCA  ET’s Existentes  ET’s Proyectadas

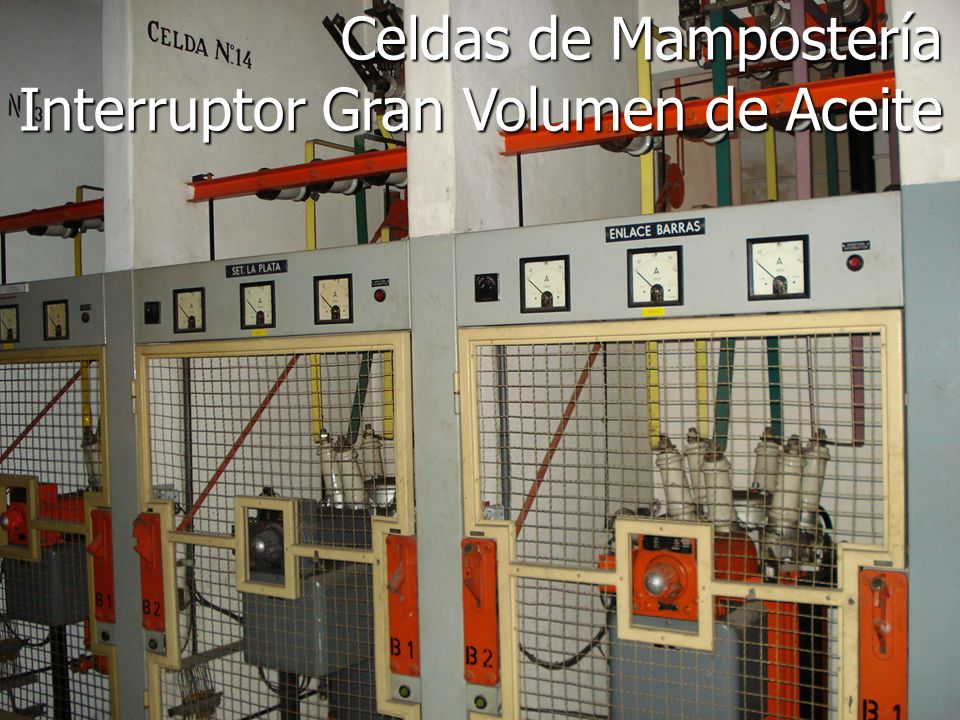

34 Celdas de Mampostería Interruptor Gran Volumen de Aceite

35 Panel de Protecciones y Mando Local

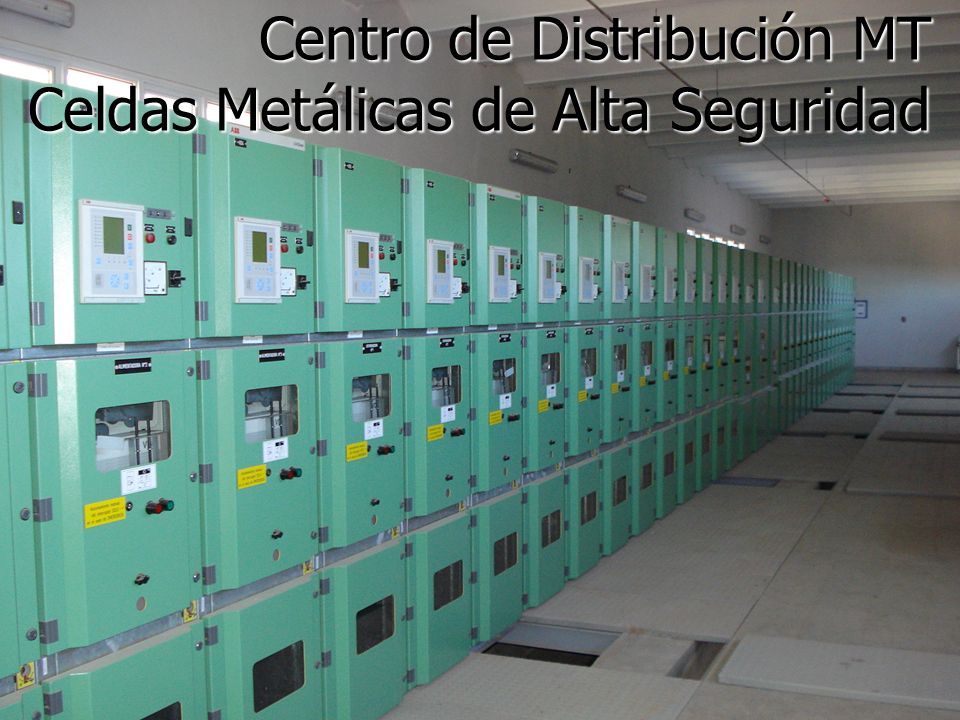

36 Centro de Distribución MT Celdas Metálicas de Alta Seguridad

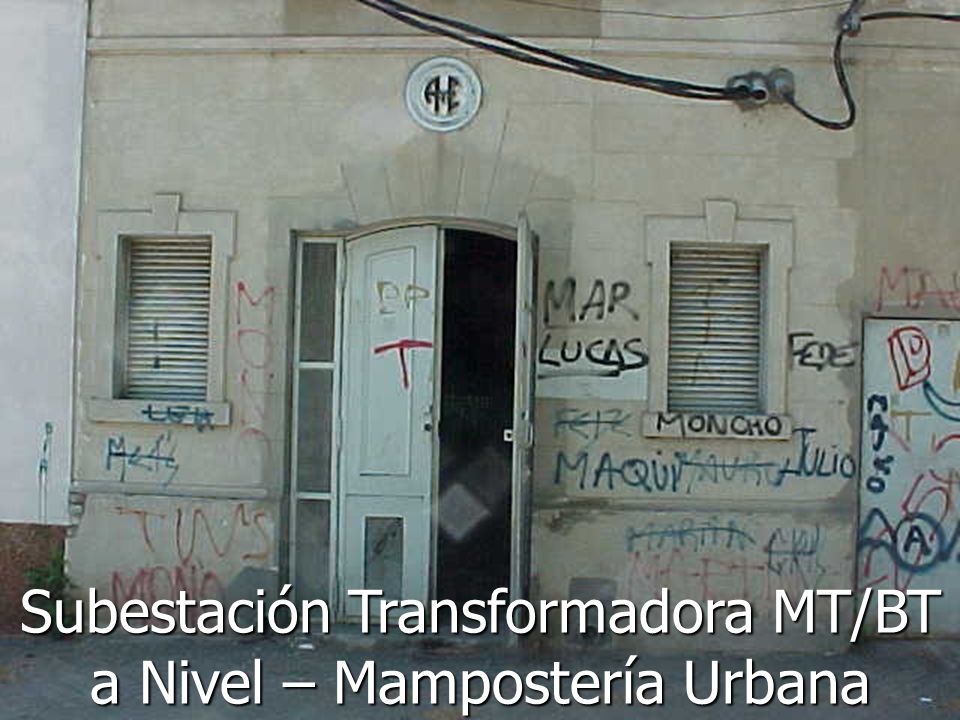

37 Subestación Transformadora MT/BT a Nivel – Mampostería Urbana

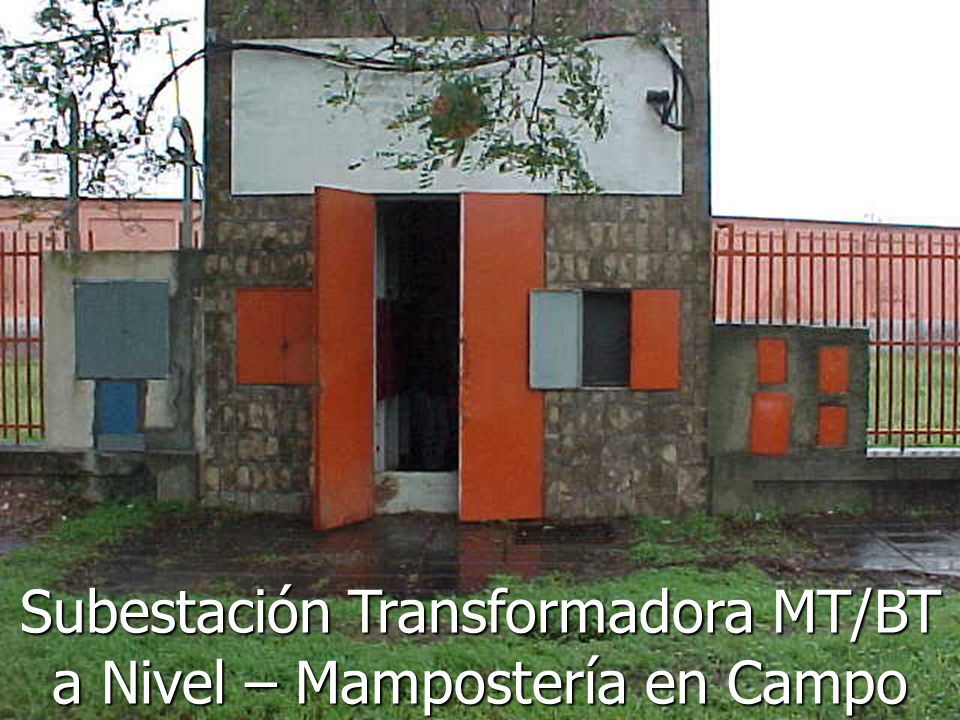

38 Subestación Transformadora MT/BT a Nivel – Mampostería en Campo

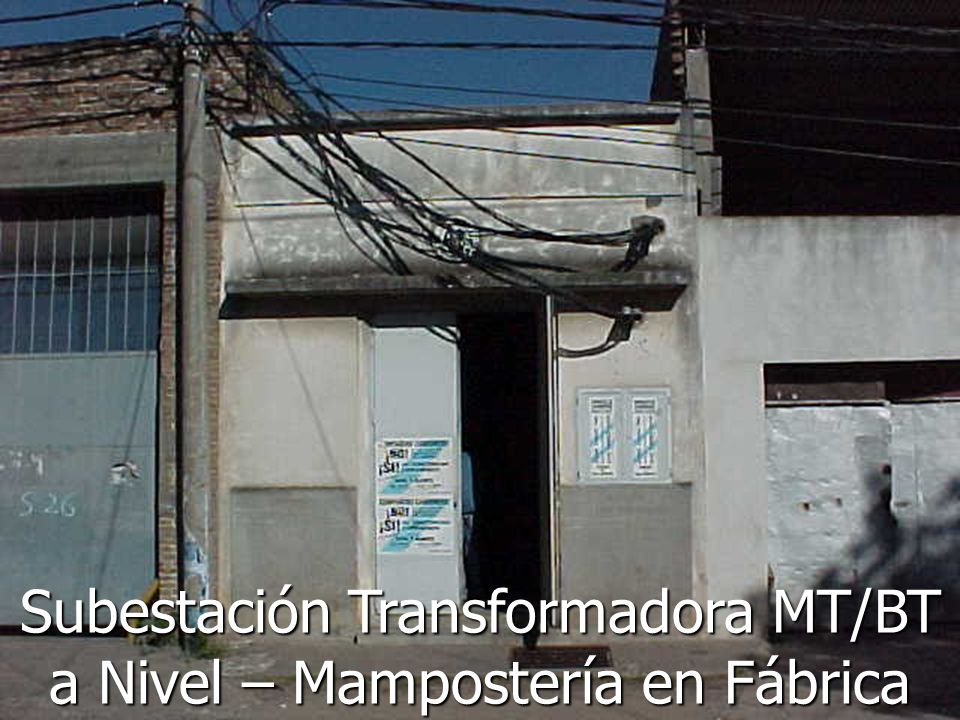

39 Subestación Transformadora MT/BT a Nivel – Mampostería en Fábrica

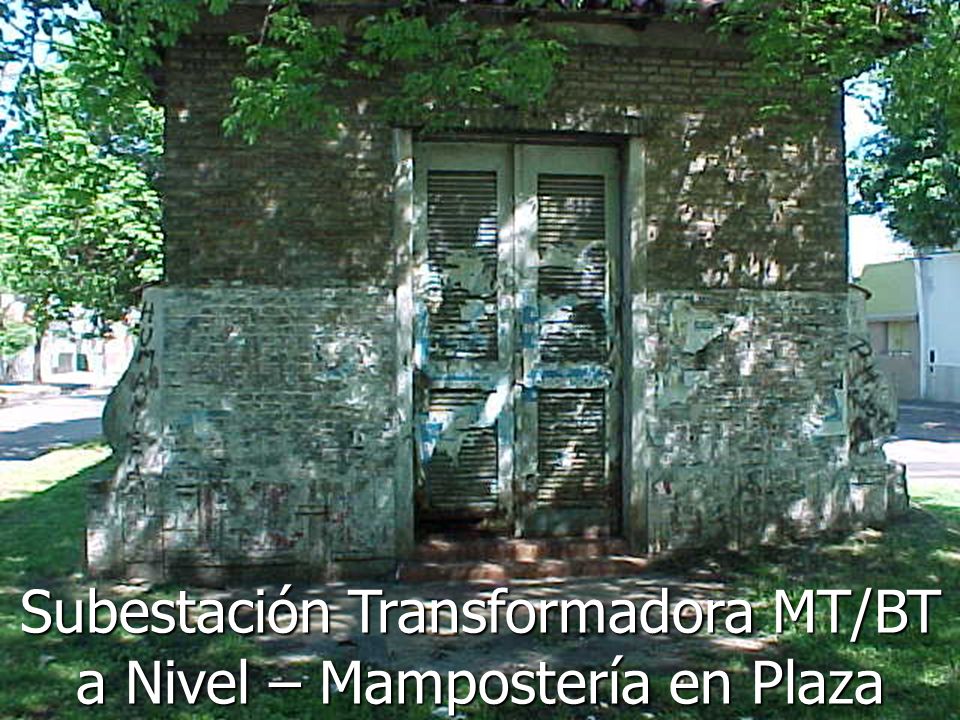

40 Subestación Transformadora MT/BT a Nivel – Mampostería en Plaza

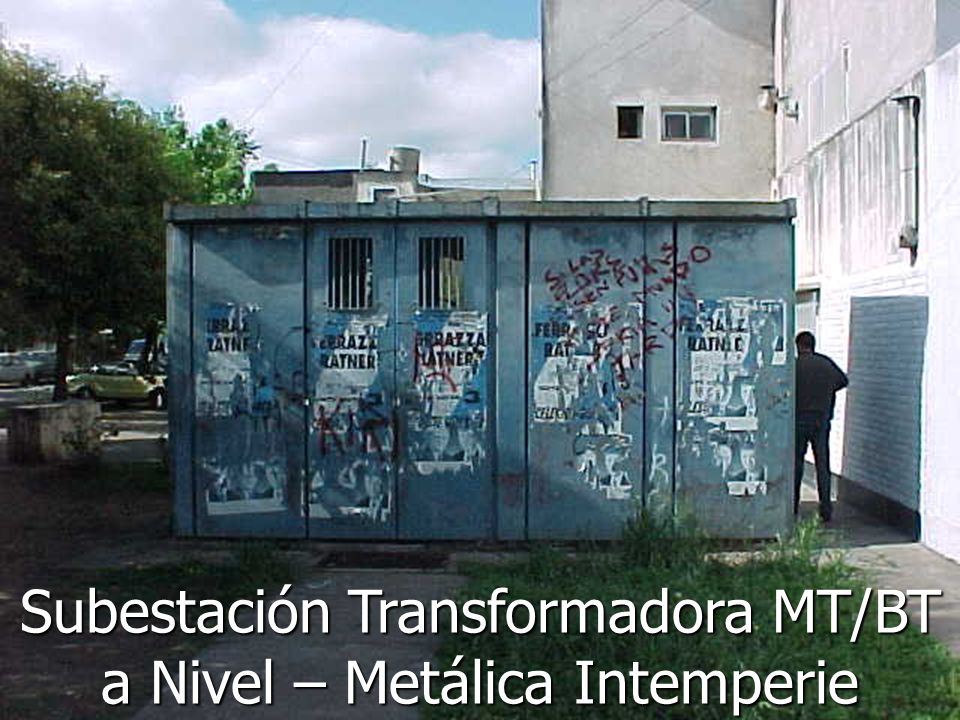

41 Subestación Transformadora MT/BT a Nivel – Metálica Intemperie

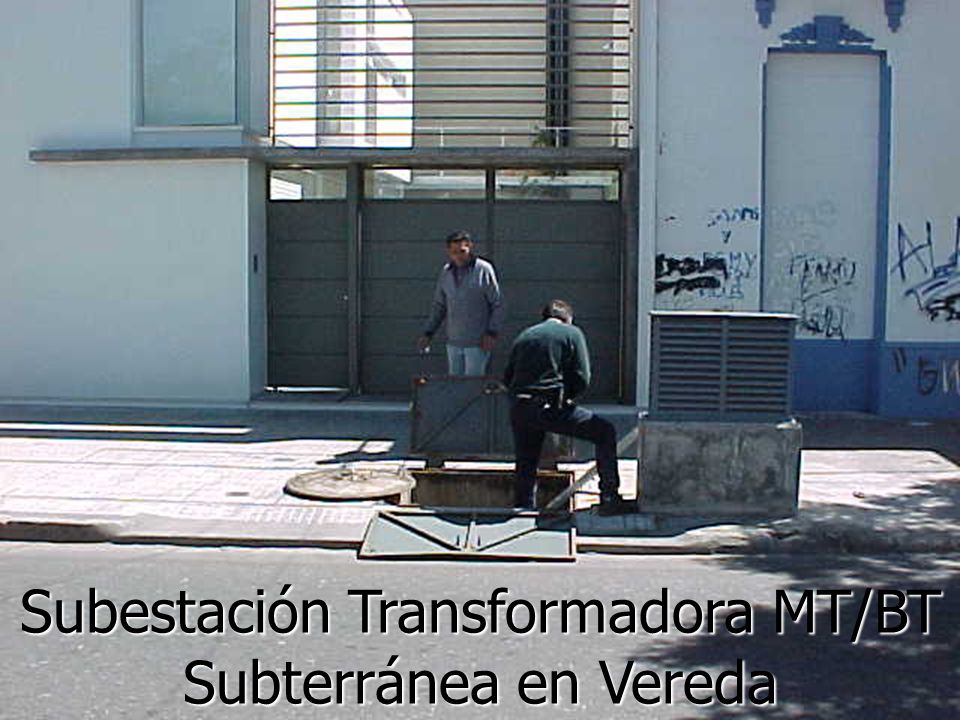

42 Subestación Transformadora MT/BT Subterránea en Vereda

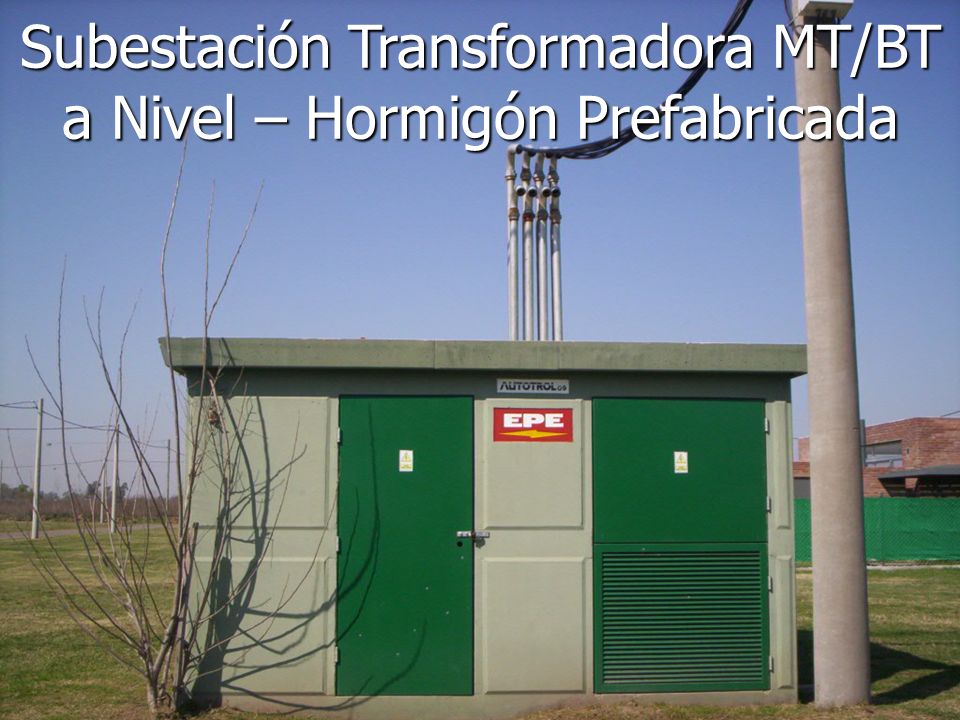

43 Subestación Transformadora MT/BT a Nivel – Hormigón Prefabricada

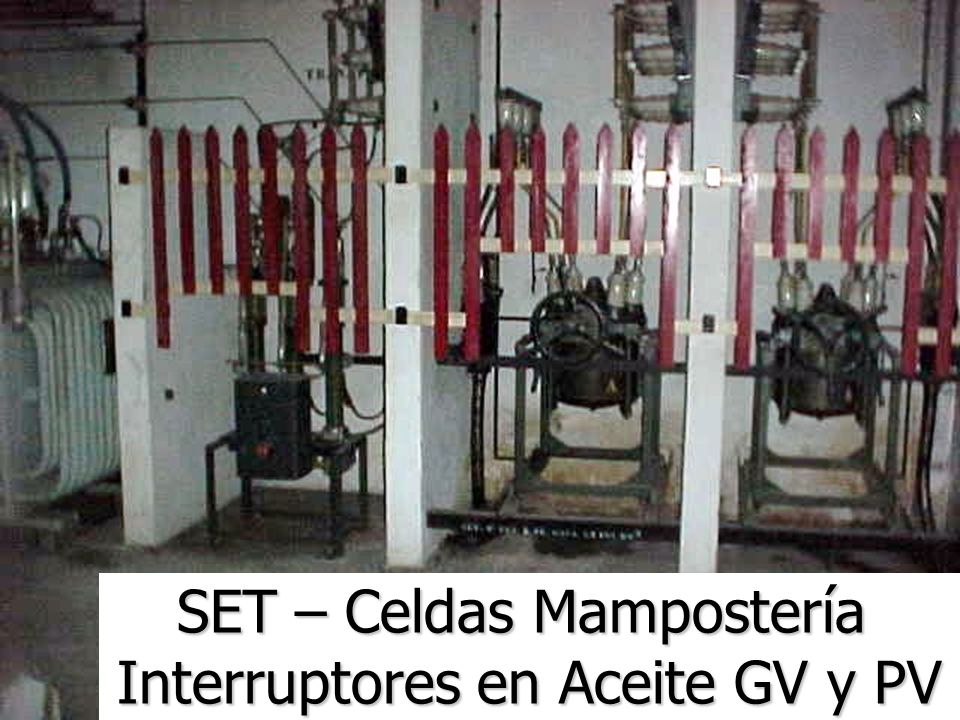

44 SET – Celdas Mampostería Interruptores en Aceite GV y PV

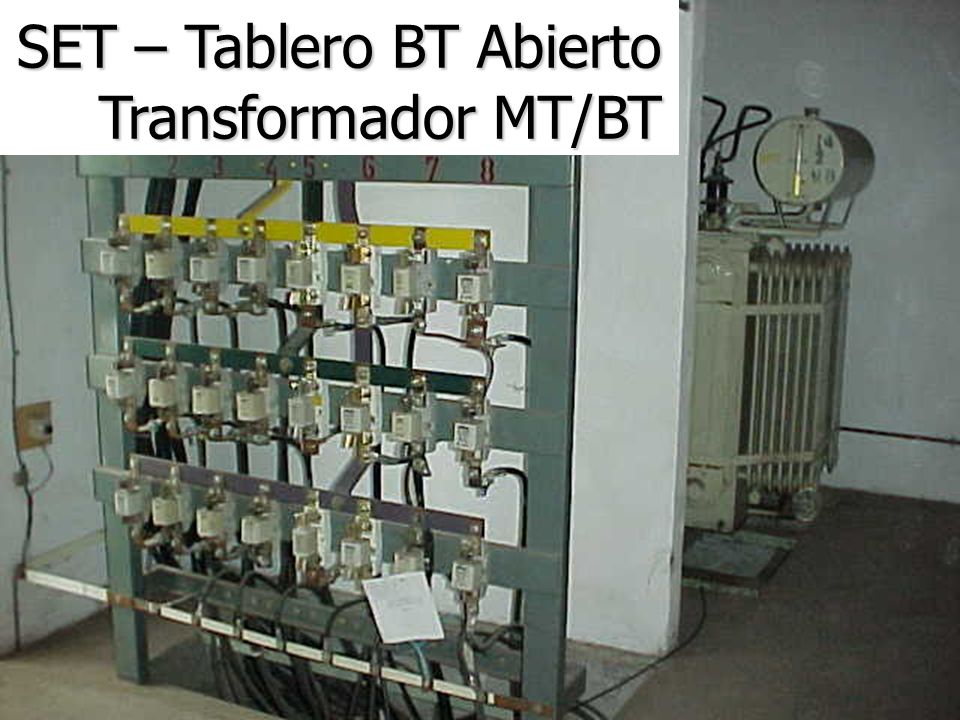

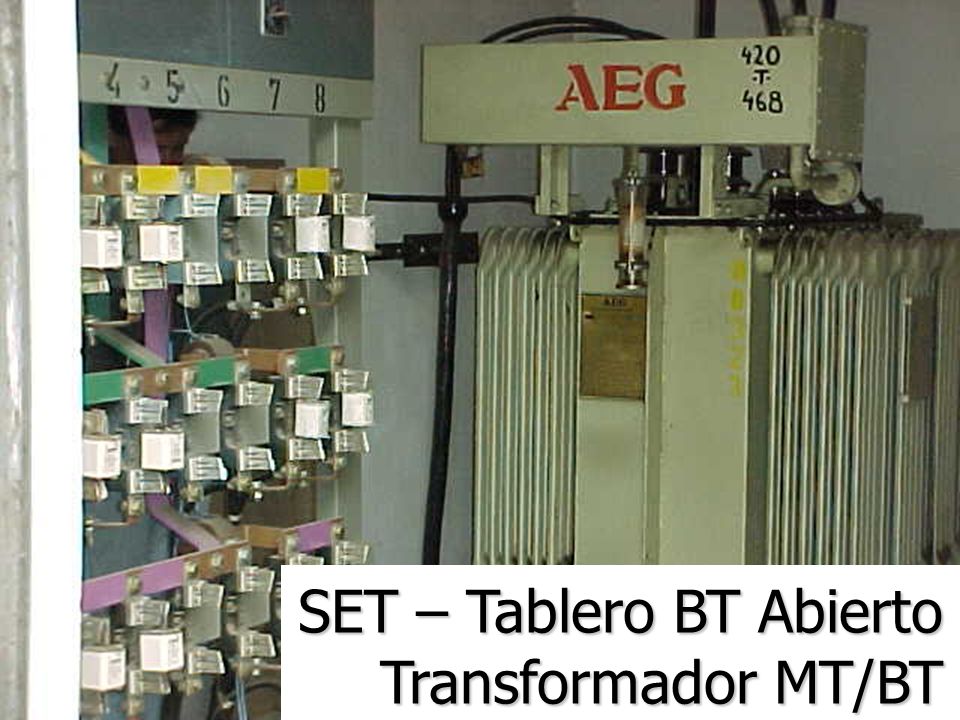

45 SET – Tablero BT Abierto Transformador MT/BT

46 SET – Tablero BT Abierto Transformador MT/BT

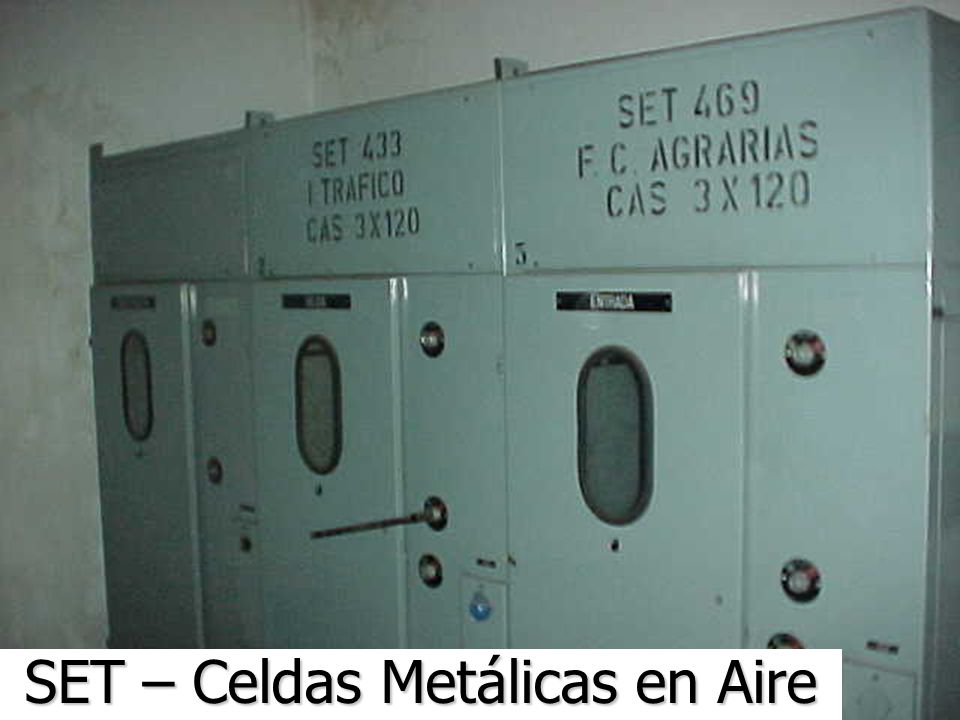

47 SET – Celdas Metálicas en Aire

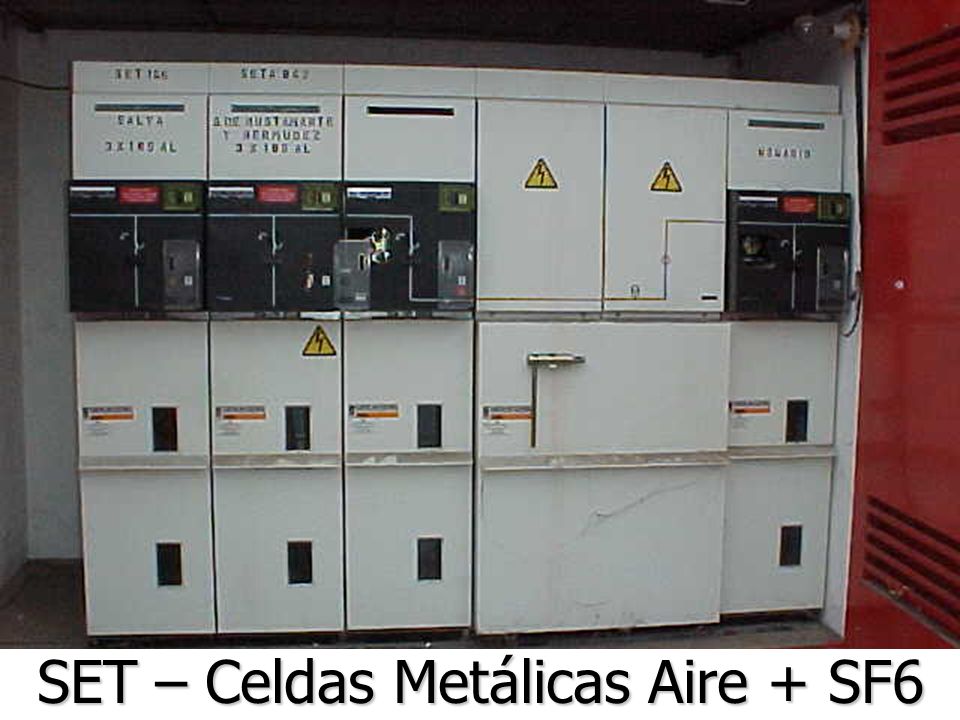

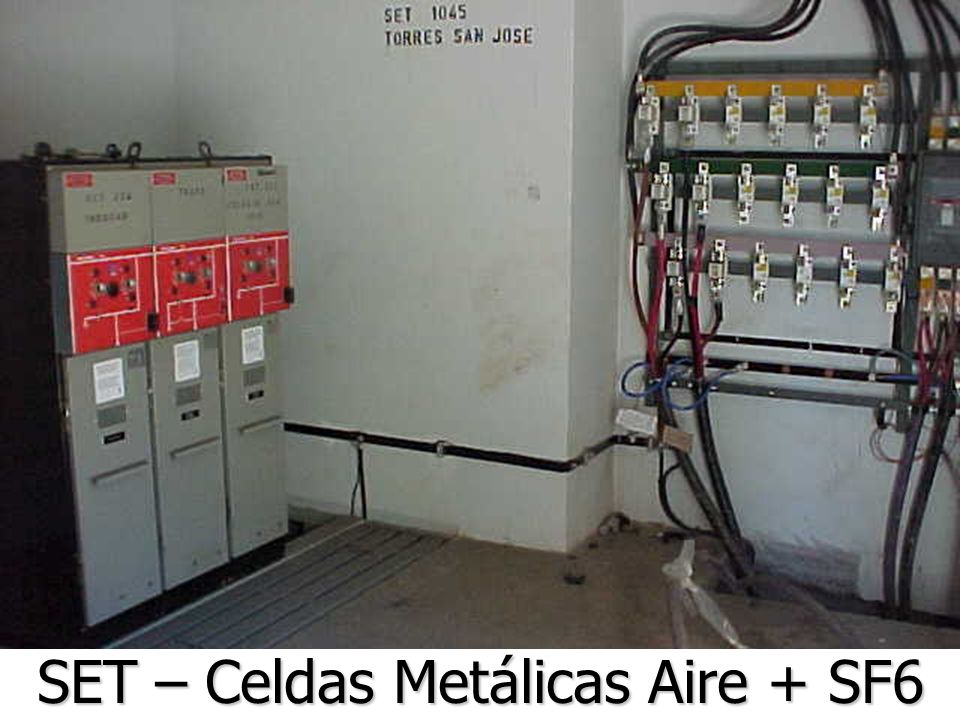

48 SET – Celdas Metálicas Aire + SF6

49

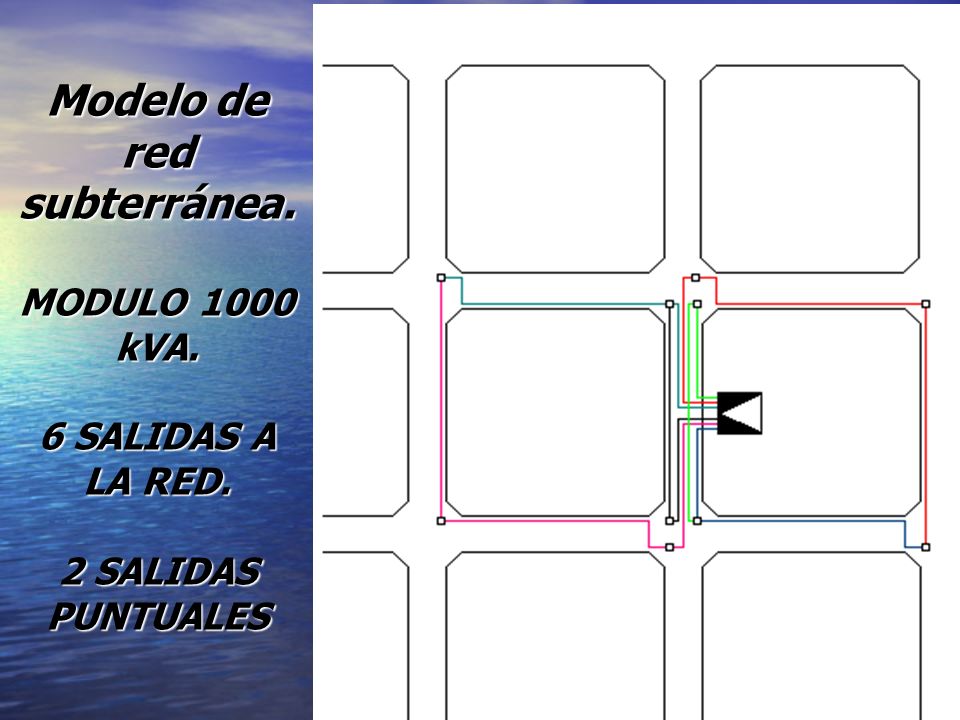

50 Modelo de red subterránea. MODULO 1000 kVA. 6 SALIDAS A LA RED. 2 SALIDAS PUNTUALES

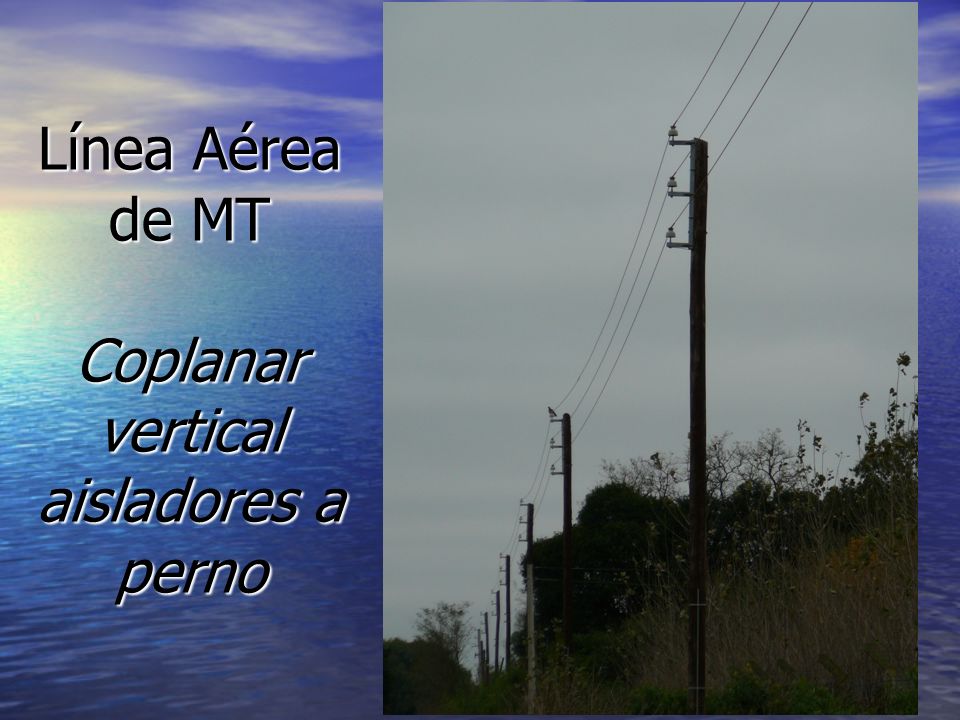

51 Línea Aérea de MT Coplanar vertical aisladores a perno

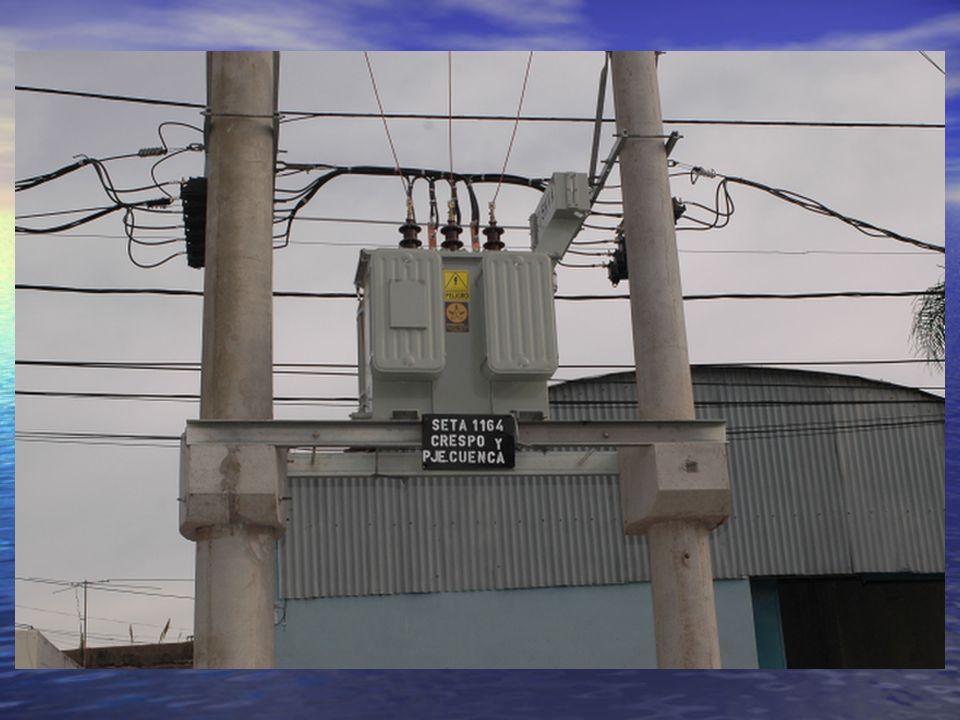

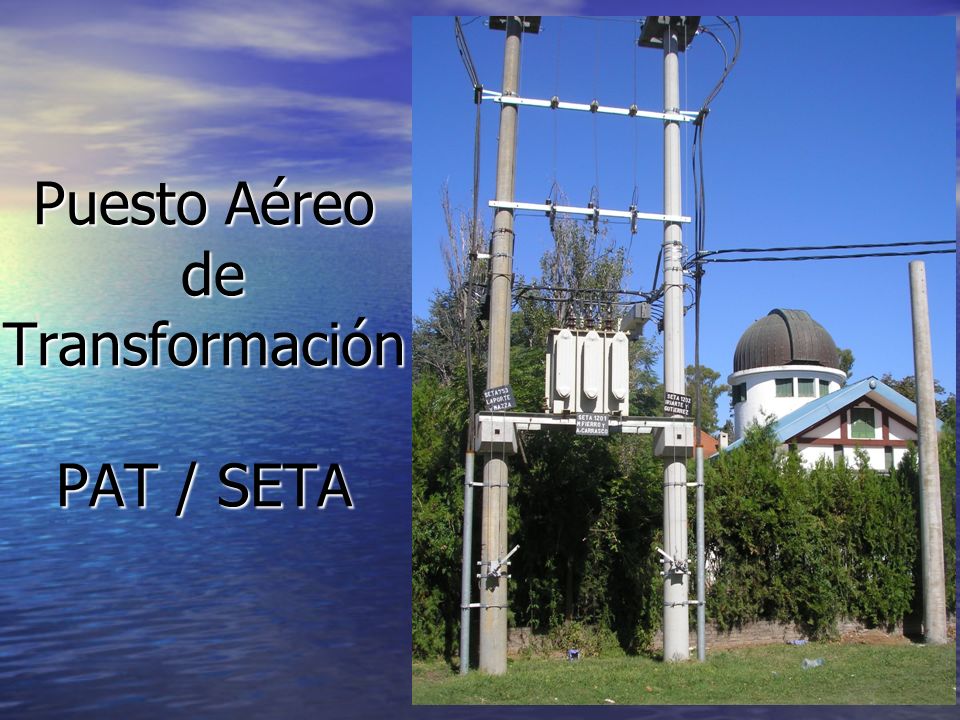

52 Puesto Aéreo de Transformación PAT / SETA

53

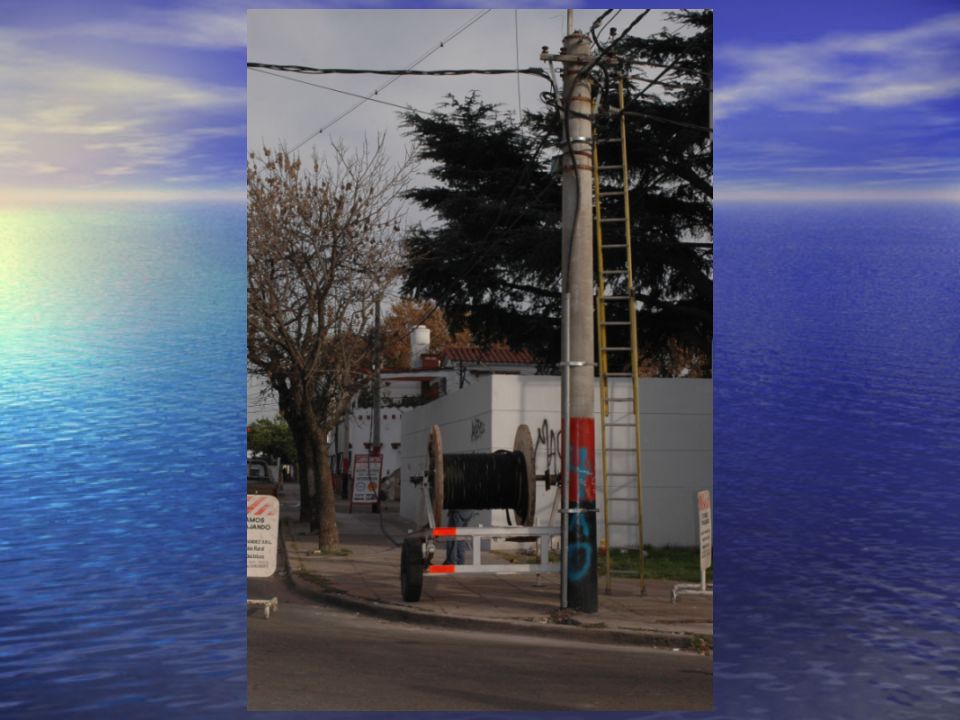

54

55

56
