Mecanismos que transforman el tipo de movimiento Este es un pequeño resumen con ejemplos de aquellos mecanismos que transforman el tipo de movimiento.
2

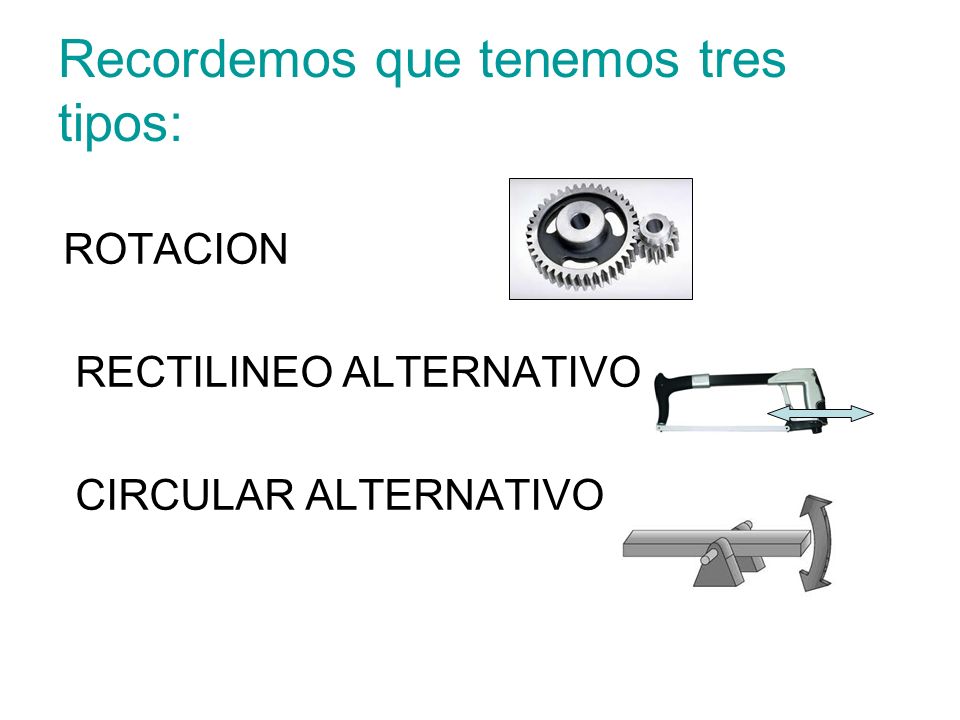

Recordemos que tenemos tres tipos: ROTACION RECTILINEO ALTERNATIVO CIRCULAR ALTERNATIVO
3
En la actividad anterior pudieron repasar todos lo sistemas que transforman las características de los movimientos de rotación. En este nos abocaremos a aquellos que son capaces de cambiar un tipo de movimiento en otro. Hay algunos que logran que esto ocurra en ambos sentidos pero otros solo lo hacen en uno. 1- Rotación en rectilíneo alternativo y viceversa: El mecanismo que lo hace se llama “Biela-manivela”. ¿Conocés alguna máquina que TRANSFORME un movimiento de Rotación en uno Rectilíneo Alternativo? Como veras es muy similar al que armaste en clase….. ¿Te acordás?
4

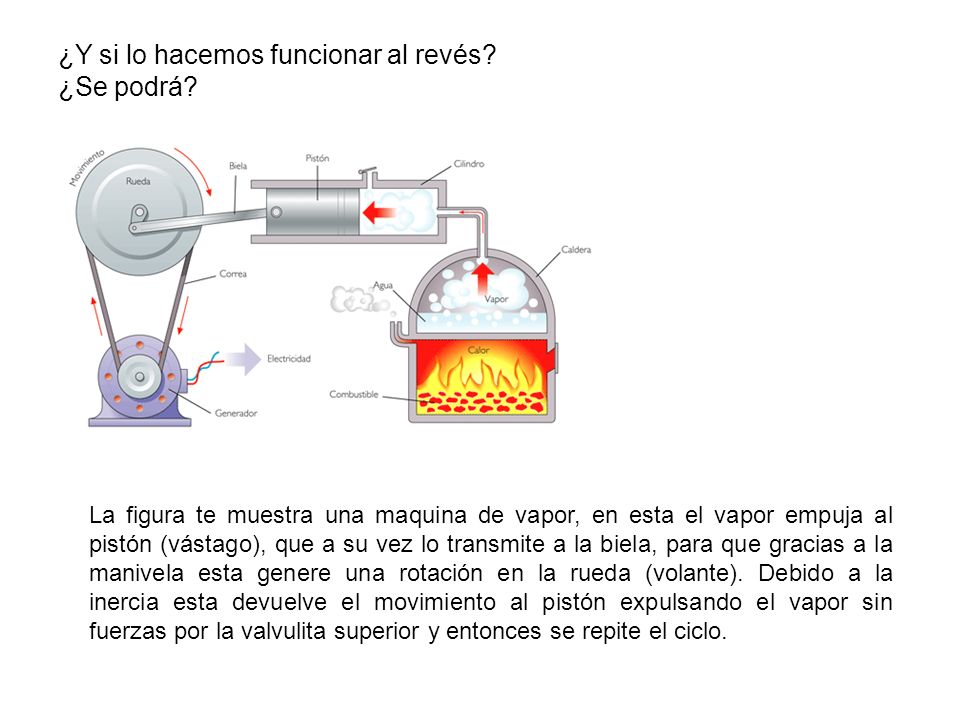

¿Y si lo hacemos funcionar al revés? ¿Se podrá? La figura te muestra una maquina de vapor, en esta el vapor empuja al pistón (vástago), que a su vez lo transmite a la biela, para que gracias a la manivela esta genere una rotación en la rueda (volante). Debido a la inercia esta devuelve el movimiento al pistón expulsando el vapor sin fuerzas por la valvulita superior y entonces se repite el ciclo.
5

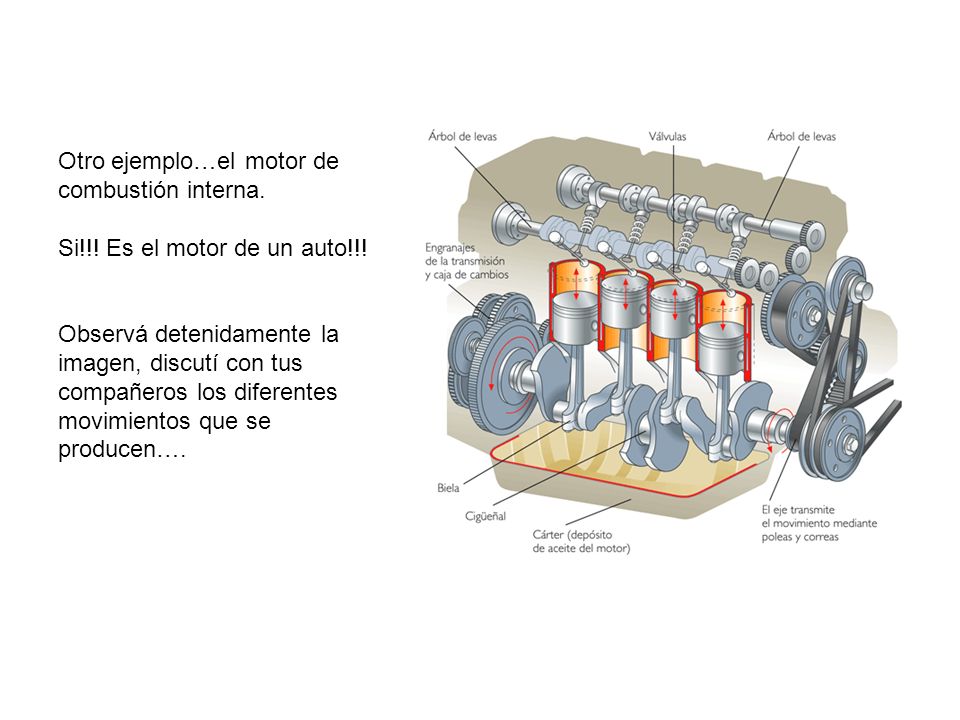

Otro ejemplo…el motor de combustión interna. Si!!! Es el motor de un auto!!! Observá detenidamente la imagen, discutí con tus compañeros los diferentes movimientos que se producen….
6

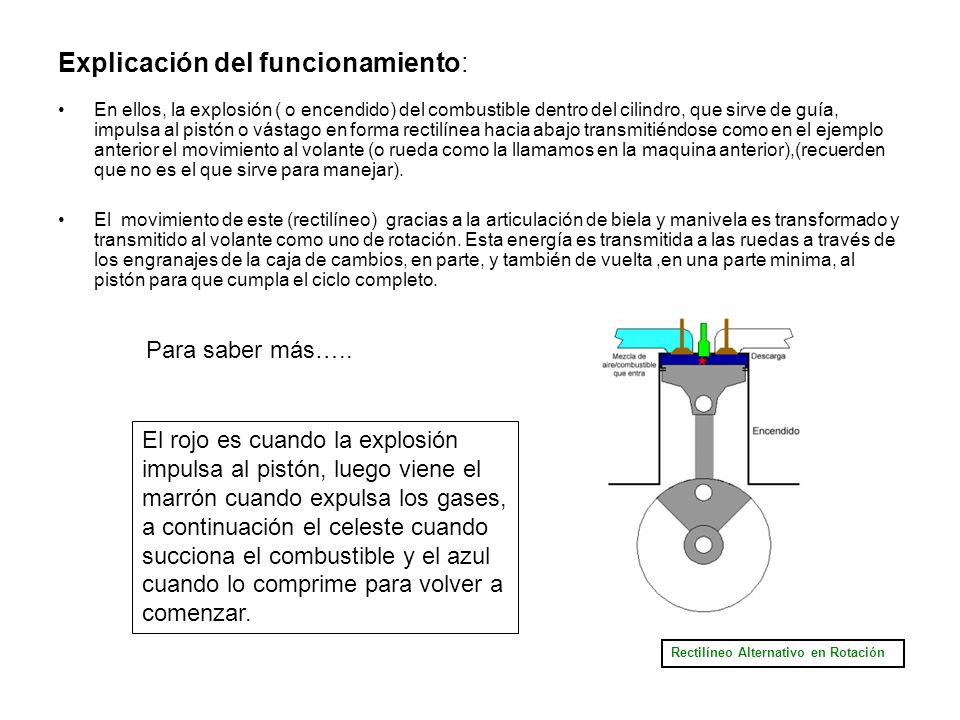

Explicación del funcionamiento: En ellos, la explosión ( o encendido) del combustible dentro del cilindro, que sirve de guía, impulsa al pistón o vástago en forma rectilínea hacia abajo transmitiéndose como en el ejemplo anterior el movimiento al volante (o rueda como la llamamos en la maquina anterior),(recuerden que no es el que sirve para manejar). El movimiento de este (rectilíneo) gracias a la articulación de biela y manivela es transformado y transmitido al volante como uno de rotación. Esta energía es transmitida a las ruedas a través de los engranajes de la caja de cambios, en parte, y también de vuelta,en una parte minima, al pistón para que cumpla el ciclo completo. Para saber más….. El rojo es cuando la explosión impulsa al pistón, luego viene el marrón cuando expulsa los gases, a continuación el celeste cuando succiona el combustible y el azul cuando lo comprime para volver a comenzar. Rectilíneo Alternativo en Rotación
7

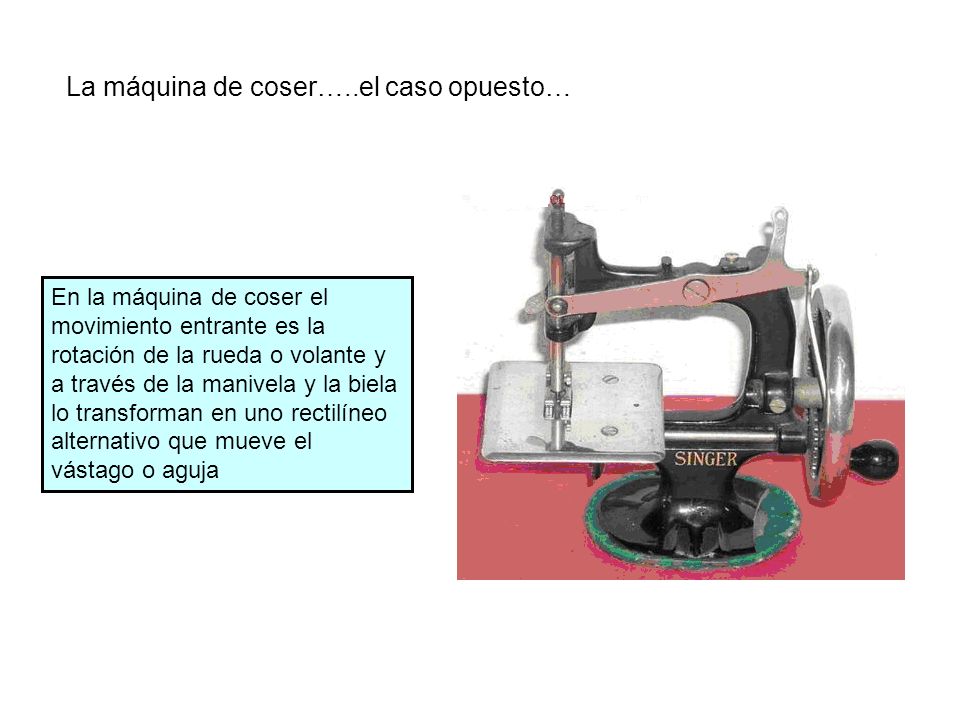

La máquina de coser…..el caso opuesto… En la máquina de coser el movimiento entrante es la rotación de la rueda o volante y a través de la manivela y la biela lo transforman en uno rectilíneo alternativo que mueve el vástago o aguja
8

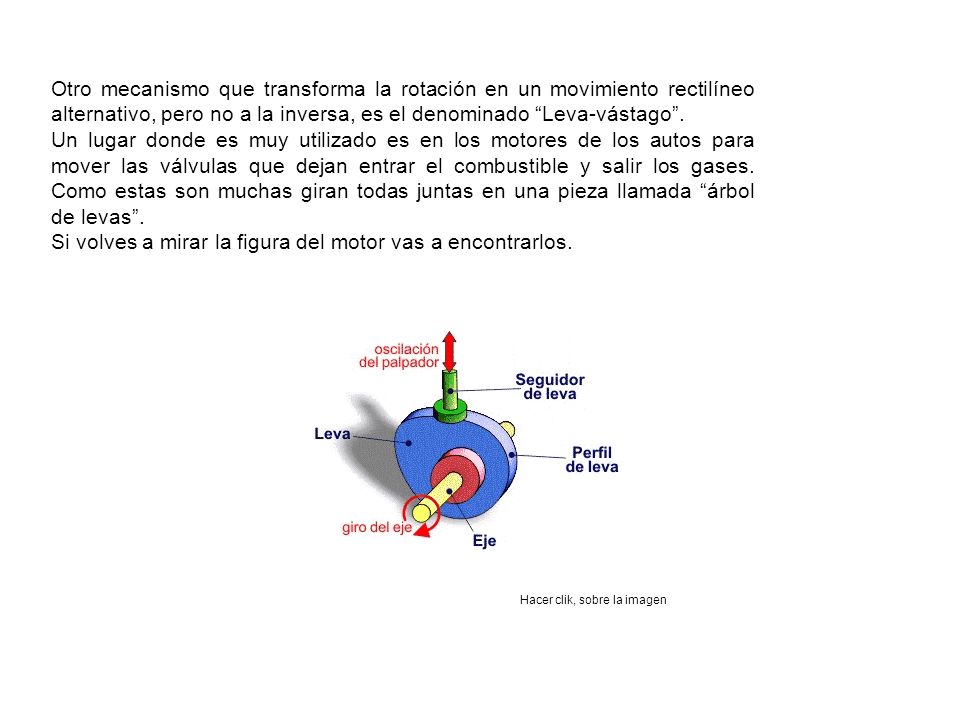

Otro mecanismo que transforma la rotación en un movimiento rectilíneo alternativo, pero no a la inversa, es el denominado “Leva-vástago”. Un lugar donde es muy utilizado es en los motores de los autos para mover las válvulas que dejan entrar el combustible y salir los gases. Como estas son muchas giran todas juntas en una pieza llamada “árbol de levas”. Si volves a mirar la figura del motor vas a encontrarlos. Hacer clik, sobre la imagen
9

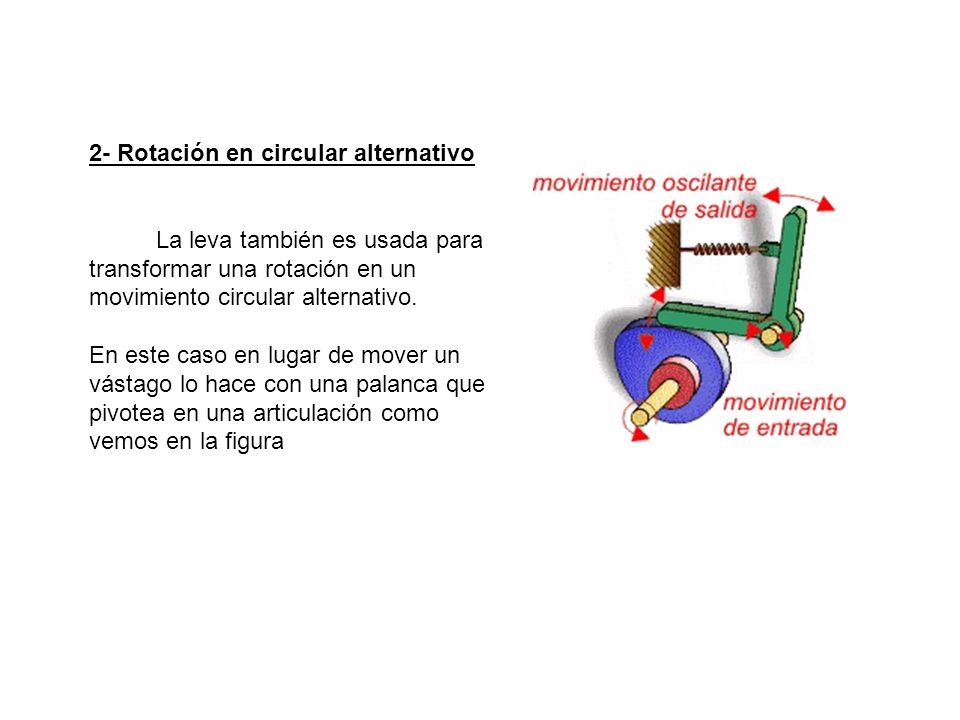

2- Rotación en circular alternativo La leva también es usada para transformar una rotación en un movimiento circular alternativo. En este caso en lugar de mover un vástago lo hace con una palanca que pivotea en una articulación como vemos en la figura
10
3- Circular en rectilíneo y viceversa Por ultimo repasemos la transformación entre un movimiento circular y uno rectilíneo y viceversa. Esto lo logra el mecanismo llamado “Piñón- cremallera”. En la mayoría de los casos es utilizado moviendo el piñón para que este empuje la cremallera. Por ejemplo en el sistema de dirección de un auto
11

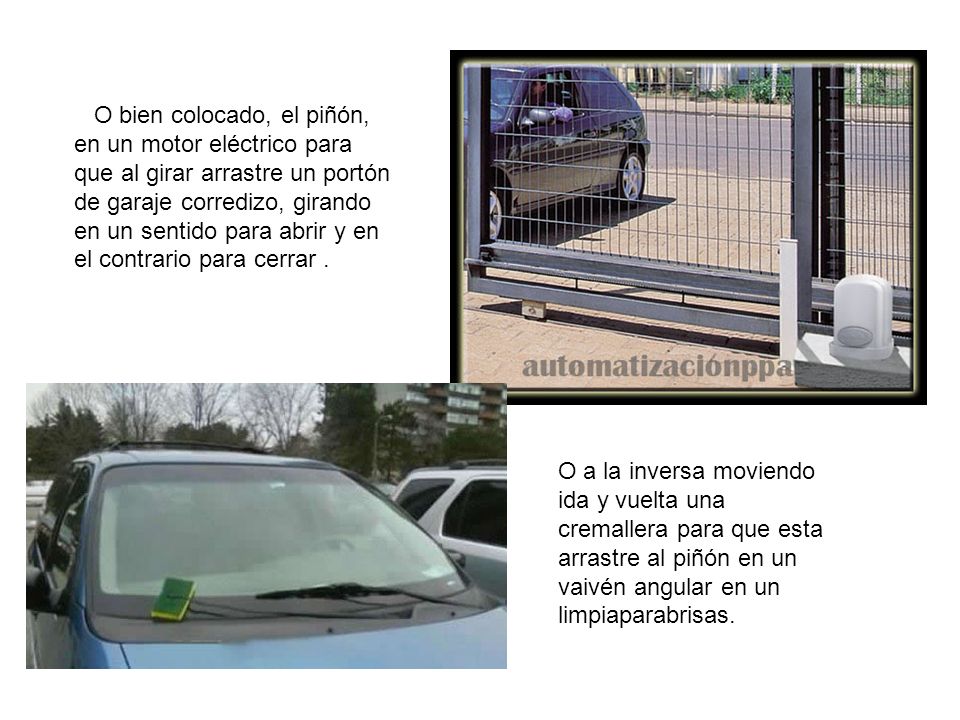

O bien colocado, el piñón, en un motor eléctrico para que al girar arrastre un portón de garaje corredizo, girando en un sentido para abrir y en el contrario para cerrar. O a la inversa moviendo ida y vuelta una cremallera para que esta arrastre al piñón en un vaivén angular en un limpiaparabrisas.
12
